1 , Elektronické systémy pro měření a regulaci Ekvitermní regulátor ETR 16 SOLAR BMR, Ing. Petr Bečvarovský, Balbínova 252, Rychnov n.kn., tel./fax , mobil Popis regulátoru

2 Regulátor ETR 16 SOLAR je určenj k regulaci otopné soustavy obsahující kotel a doplňkový tepelný zdroj ve formě solárních panelů. Solární panely mohou ohřívat buď bojler na TUV, nebo vodu v bazénu. Kotel vytápí obytnou část a může ohřívat i vodu v bazénu, pokud solární systém nemá dostatečnou teplotu. Výstupní voda z kotle je řízena ekvitermní křivkou podle vnější teploty vzduchu. Podle časového programu lze nastavovat útlum topení během dne (např. v noci). Pomocí druhého nezávislého časového programu lze též ovládát chod čerpadla filtrace bazénu. Čerpadlo filtrace lze ovládat i manuálně pomocí klávesnice přístroje. Komunikaci regulátoru s uživatelem zajišťuje klávesnice se 4-mi tlačítky a LCD displej. Na displeji jsou zobrazovány názvy nastavovaných a měřených veličin, hodnoty těchto veličin a dále pak symboly, které určují v jakém stavu se regulátor právě nachází. Na základním displeji je zobrazován aktuální čas s blikající dvojtečkou. Vstupy: Výstupy: 1 - čidlo venkovní teploty 2 - čidlo teploty v bojleru 3 - čidlo teploty v bazénu 4 - čidlo teploty vody za kotlem 5 - čidlo teploty vody v solárním systému 1 - relé k ovládání ventilu pro odstavení bazénu 2 - relé k ovládání ventilu pro přepnutí vody od solár. panelů k TUV nebo k bazénu 3 - relé k ovládání ventilu pro přepnutí vody k bazénu od kotle nebo od solárních panelů 4 - relé pro ovládání čerpadla vody pro solární panely 5 - relé pro ovládání čerpadla vody pro bazén (číslo aktuálně sepnutého relé je indikováno vodorovnou čárkou v horní části displeje) 2. Měřené hodnoty Kromě reálného datumu a času, lze na regulátoru zobrazit, teploty měřené jednotlivými čidly na vstupech 1-5. To jaká teplota je jednotlivými vstupy měřena, je popsáno výše. K přepínání mezi jednotlivými hodnotami slouží klávesa π.po stisknutí klávesy se nejprve objeví název položky CAS, DAT, CID1, CID2, CID3, CID4, CID5 a po jejím uvolnění se cca za 1s objeví příslušná měřená hodnota. Ze všech měřených hodnot se cca po 3 minutách regulátor vrátí do stavu, kdy zobrazuje aktuální čas, kde dvojtečka mezi hodinami a minutami bliká ve vteřinovém rytmu. 3. Nastavení parametrů regulátoru K úpravě hodnot jednotlivých parametrů slouží klávesy π a θ. K uložení nastavené hodnoty do paměti přístroje se stiskne klávesa SET. Tím se zároveň provede ukončení editace hodnoty a přístroj se vrátí k výběru další položky menu. Po dobu práce v menu přístroj nereguluje. Zpět do regulační úrovně se vrátíme z jakékoli položky menu stiskem klávesy ESC nebo se do ní regulátor vrátí automaticky po 1 minutě klidu na klávesnici.

3 Nastavování parametrů regulátoru je rozděleno do dvou částí: Veřejná část - obsahuje parametry, které může nastavovat kterýkoli uživatel Servisní část - je přístupná pouze po zadání servisního kódu. Do veřejné úrovně se dostaneme stiskem klávesy SET na dobu cca 5 sekund. Pokud již jsme ve veřejné programovací úrovni, můžeme se přepnout do servisní úrovně současným stiskem kláves π a θ. Následně se očekává zadání servisního kódu. Ten se zadává po jednotlivých cifrách. První cifru nastavíme klávesou π, na další cifru se přepneme klávesou θ a opět nastavujeme další cifru pomocí π. Po zadání celého kódu se stiskne klávesa SET a na displeji se objeví první položka servisního menu SouS. Veřejné menu rtop Položky veřejné nabídky Submenu Význam položky Rozsah Default hodnot hodnota V této položce se nastavuje režim funkce topného zdroje (kotle) - Auto Auto Kotel je regulován podle ekvitermní křivky - - off Kotel je trvale vypnut - - on Kotel je trvale zapnut - - t_bo Požadovaná teplota TUV v bojleru C t_ba Požadovaná teplota vody v bazénu C n 20 Krajní bod ekvitermní křivky pro vodu z kotle při venkovní teplotě 20 o C C n-18 Krajní bod ekvitermní křivky při venkovní teplotě -18 o C C UtL Snížení teploty vody z kotle při útlumu proti hodnotě vypočtené na ekvitermní křivce C tpoh Max. prodleva mezi kroky při řízení hořáku kotle sec. PR_E Vytvoření časového programu střídaní komfortní a útlumové teploty u ekvitermní křivky kotle. Časový program může být denní nebo týdenní. Postup definice - - programu je uveden pod tabulkou. PR_C Časový program pro spouštění a vypínání čerpadla filtrace bazénu. Postup definice programu je uveden pod tabulkou. - - I_r Interval ve kterém probíhá regulace výstupů podle teplot na vstupech. Ovlivňuje rychlost regulace ale též životnost sec. kontaktů relé. APo Zakázání / povolení automatiky přechodu mezi obdobími 0 automatika je zakázána 1 automatika je povolena P_Pd Počet dnů sledování průměrné denní teploty pro automatický přechod mezi obdobími P_Pt Průměrná denní teplota pro automatický přechod mezi obdobími C YEAR Nastavení aktuálního roku dat Nastavení aktuálního datumu. Nejdříve se nastaví číslo měsíce a po stisku SET se nastaví den CAS Nastavení aktuálního času. Nejdříve se nastaví hodiny a po stisku SET se nastaví minuty. - 00:00

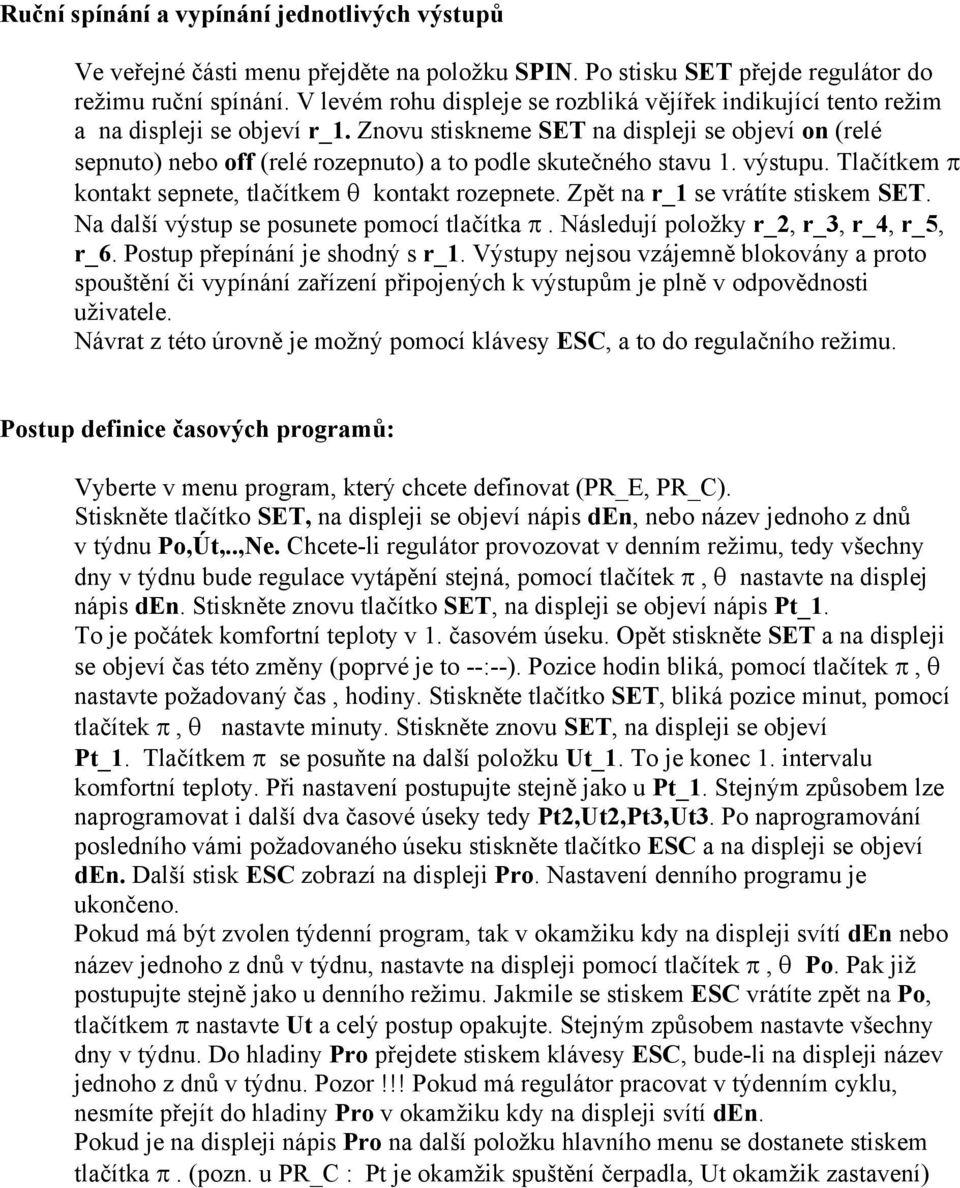

4 Ruční spínání a vypínání jednotlivých výstupů Ve veřejné části menu přejděte na položku SPIN. Po stisku SET přejde regulátor do režimu ruční spínání. V levém rohu displeje se rozbliká vějířek indikující tento režim a na displeji se objeví r_1. Znovu stiskneme SET na displeji se objeví on (relé sepnuto) nebo off (relé rozepnuto) a to podle skutečného stavu 1. výstupu. Tlačítkem π kontakt sepnete, tlačítkem θ kontakt rozepnete. Zpět na r_1 se vrátíte stiskem SET. Na další výstup se posunete pomocí tlačítka π. Následují položky r_2, r_3, r_4, r_5, r_6. Postup přepínání je shodný s r_1. Výstupy nejsou vzájemně blokovány a proto spouštění či vypínání zařízení připojených k výstupům je plně v odpovědnosti uživatele. Návrat z této úrovně je možný pomocí klávesy ESC, a to do regulačního režimu. Postup definice časových programů: Vyberte v menu program, který chcete definovat (PR_E, PR_C). Stiskněte tlačítko SET, na displeji se objeví nápis den, nebo název jednoho z dnů v týdnu Po,Út,..,Ne. Chcete-li regulátor provozovat v denním režimu, tedy všechny dny v týdnu bude regulace vytápění stejná, pomocí tlačítek π, θ nastavte na displej nápis den. Stiskněte znovu tlačítko SET, na displeji se objeví nápis Pt_1. To je počátek komfortní teploty v 1. časovém úseku. Opět stiskněte SET a na displeji se objeví čas této změny (poprvé je to --:--). Pozice hodin bliká, pomocí tlačítek π, θ nastavte požadovaný čas, hodiny. Stiskněte tlačítko SET, bliká pozice minut, pomocí tlačítek π, θ nastavte minuty. Stiskněte znovu SET, na displeji se objeví Pt_1. Tlačítkem π se posuňte na další položku Ut_1. To je konec 1. intervalu komfortní teploty. Při nastavení postupujte stejně jako u Pt_1. Stejným způsobem lze naprogramovat i další dva časové úseky tedy Pt2,Ut2,Pt3,Ut3. Po naprogramování posledního vámi požadovaného úseku stiskněte tlačítko ESC a na displeji se objeví den. Další stisk ESC zobrazí na displeji Pro. Nastavení denního programu je ukončeno. Pokud má být zvolen týdenní program, tak v okamžiku kdy na displeji svítí den nebo název jednoho z dnů v týdnu, nastavte na displeji pomocí tlačítek π, θ Po. Pak již postupujte stejně jako u denního režimu. Jakmile se stiskem ESC vrátíte zpět na Po, tlačítkem π nastavte Ut a celý postup opakujte. Stejným způsobem nastavte všechny dny v týdnu. Do hladiny Pro přejdete stiskem klávesy ESC, bude-li na displeji název jednoho z dnů v týdnu. Pozor!!! Pokud má regulátor pracovat v týdenním cyklu, nesmíte přejít do hladiny Pro v okamžiku kdy na displeji svítí den. Pokud je na displeji nápis Pro na další položku hlavního menu se dostanete stiskem tlačítka π. (pozn. u PR_C : Pt je okamžik spuštění čerpadla, Ut okamžik zastavení)

5 Servisní menu Submenu Položky servisní nabídky: Význam položky Rozsah hodnot Default hodnota ttop Typ topného zdroje. 0 skokové řízení zdroje 1 plynulé řízení zdroje 4-21V 0 Cid1..Cid5 Kalibrace teplotních čidel na vstupech úprava změřené tploty podle teploty reálné ±12,7 C 0 C S_BO Rozdíl mezi teplotou vody v solárním systému a požadovanou teplotou TUV v bojleru. Pokud je dosažen, C použije se solární systém k ohřevu TUV. S_BA Rozdíl mezi teplotou vody v solárním systému a požadovanou teplotou v bazénu. Pokud je dosažen, C použije se solární systém k ohřevu vody v bazénu. SPIN Přechod do režimu ručního spínání výstupů. Postup ovládání je uveden pod tabulkou. TPOH Maximální doba mezi kroky při ovládání kotle. Lze jí ovlivňovat rychlost nárůstu a úbytku výkonu kotle sec. d_sl Datum určující pravidlo pro automatický přechod ze středoevropského do letního času. Předem musí být nastaven správně rok (YEAR). d_ls Datum určující pravidlo pro automatický přechod z letního do středoevropského času. Předem musí být nastaven správně rok (YEAR). res reset přístroje nastavení default hodnot parametrů Zvláštní funkce Ruční přechod kotle do útlumu Pokud se rgulátor nachází v regulačním režimu, pak současným stiskem tlačítek θ+π přejde kotel do útlumu a teplota vody za kotlem vypočtená z ekvitermní křivky je snížena o hodnotu nastavenou v menu v položce Utl. Opětovným stiskem těchto tlačítek se opět vrátí ke komfortní teplotě podle ekvitermní křivky. Ruční ovládání čerpadla filtrace Pokud se rgulátor nachází v regulačním režimu, pak současným stiskem tlačítek SET+ESC lze zapnout čerpadlo filtrace bazénu, které pak běží bez ohledu na časový program. Opětovným stiskem těchto tlačítek se čerpadlo opět vrátí do časového programu. Pokud by obsluha zapoměla čerpadlo vypnout, přejde do časového programu automaticky o půlnoci. Přechody času Regulátor obsahuje automatiku pro přechod mezi středoevropským a letním časem. Přechod na letní čas se uskutečňuje poslední neděli v březnu ve 2:00 hodiny a zpět poslední neděli v říjnu ve 3:00 hodiny. Tomu odpovídají i přednastavené hodnoty roku 2002 (31. březen a 27. říjen), které se nastaví po resetu přístroje. Pokud by se změnilo pravidlo např. na jinou neděli v měsíci, zkontroluje se správné nastavení roku a pak se upraví položky d_sl a d_ls v servisním menu. 5. Chybové stavy

6 1. Displej nesvítí, zkontrolujte napájecí napětí, pokud je napětí v pořádku, opravu musí provést výrobce. 2. Při výpadku dojde k rozchodu reálného času, je třeba vyměnit záložní akumulátor. 3. Při zobrazení teplot měřených na jednotlivých vstupech se na displeji objeví čtyři vodorovné čárky. Okruh čidla je přerušen. 4. Při zobrazení teplot měřených na jednotlivých vstupech se na displeji objeví nápis Err. Okruh čidla je zkratován. 6. Technické parametry Napájecí napětí 230 V AC 50 Hz (+10%,-15%) Frekvence 50/60 Hz Vlastní spotřeba 3 VA Počet výstupních kanálů 5 spínacích + 1 analogový Zatížitelnost reléových kontaktů 250 VAC / 3A Rozsah měření teplot -30 C C Rozsah pracovních teplot 0 C + 70 C Rozměry DIN 6M 106x90x58 Váha 750 g Krytí IP20

7 solar Čidlo venkovní teploty Č1 V1 topná soustava V2 kotel bojler výměník V3 bazen Č2
