Pneumatický uzavírací ventil Typ 3351

Transkript

1 ada 240 Pneumatický uzavírací ventil Typ 3351 Použití Ventil s tsným uzavením pro kapaliny, plyny a páru podle DIN - nebo ANSI - norem Jmenovitá svtlost DN 15 až DN 100 ½ až _4 Jmenovitý tlak PN 10 až PN 40, class 150 a 300 Teplota okolí -10 až 90 C - 14 až 194 F Teplota media -50 až 250 C -20 až 482 F Pneumatický ventil typ 3351 se skládá z uzavíracíhu ventilu a pneumatického pohonu. Ventil mže být osazen kovovým vlnovce nebo izolaním dílem. Tleso ventilu z šedé litiny, sferolitiny, ocelolitiny nebo nerez oceli kužlka ventilu kovov nebo mkce tsnicí prsak odpovídá tíd VI podle DIN EN 1349 tíd VI podle ANSI B Zabudování magnetického ventilu a hlášení koncových poloh podle (IEC) DIN EN a NAMUR - doporuení. Jednotlivá zaízení jsou popsány v pehledovém typovém listu T Provedení Normální provedení pro jmenovitý tlak PN10 až 40 nebo ANSI tídy 150 a 300 s bezpenostní funkcí " Ventil zavírá" nebo " Ventil otvírá" Obr.1 Typ 3351 pneumatický on/off ventil - Typ (Obr. 1) Uzavírací ventil se samonastavovací ucpávkou PTFE-V kroužky pro jmenovitou svtlost DN 15 až 100 (1/2 a 4. ) a teplotu media od -10 až 220 C (-14 až 4 28 F) - Typ s vlnovcem (Obr. 2) uzavírací ventil s kovovým vlnovce a bitovým tsnním pro jmenovitou svtlost DN 15 až 50 (1/2 až 2 ), teplotu media podle tab. 1 - Typ s izolaním dílem (Obr. 2) uzavírací ventil s izolaním dílem, utsnní táhla kuželky PTFE -V - kroužky, pro jmenovitou svtlost DN15 až 50 (1/2 až 2 ), Teplota media podle tab. 1 Další provedení s runím pestavením se silnjší pružinou pro vyšší teplotu okolí Obr.2 Typ 3351 pneumatický on/off ventil Provedení s vlnovcem nebo izolaním dílem Strana 1 duben 2005 T 8039 CZ

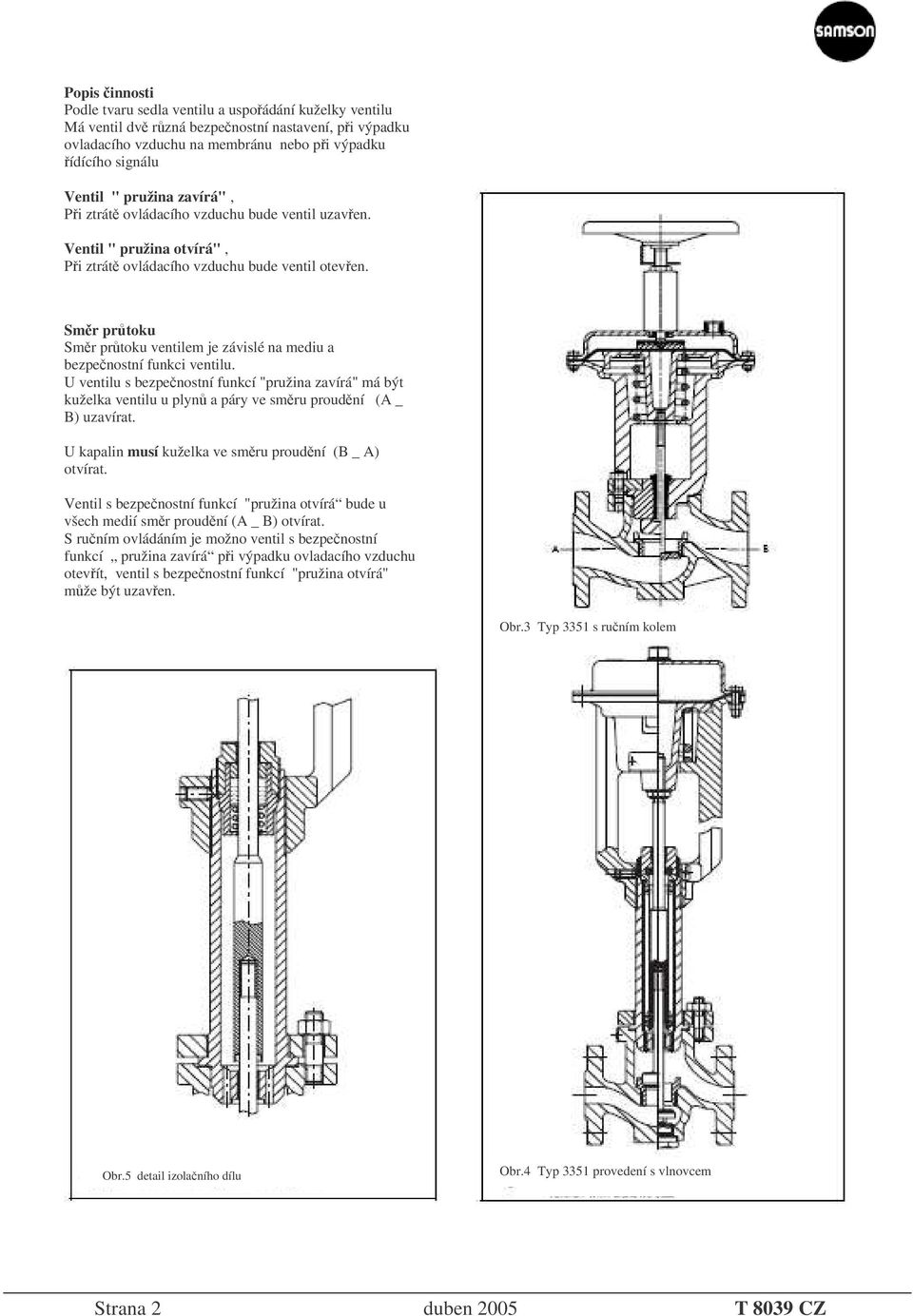

2 Popis innosti Podle tvaru sedla ventilu a uspoádání kuželky ventilu Má ventil dv rzná bezpenostní nastavení, pi výpadku ovladacího vzduchu na membránu nebo pi výpadku ídícího signálu Ventil " pružina zavírá", Pi ztrát ovládacího vzduchu bude ventil uzaven. Ventil " pružina otvírá", Pi ztrát ovládacího vzduchu bude ventil oteven. Smr prtoku Smr prtoku ventilem je závislé na mediu a bezpenostní funkci ventilu. U ventilu s bezpenostní funkcí "pružina zavírá" má být kuželka ventilu u plyn a páry ve smru proudní (A _ B) uzavírat. U kapalin musí kuželka ve smru proudní (B _ A) otvírat. Ventil s bezpenostní funkcí "pružina otvírá bude u všech medií smr proudní (A _ B) otvírat. S runím ovládáním je možno ventil s bezpenostní funkcí pružina zavírá pi výpadku ovladacího vzduchu otevít, ventil s bezpenostní funkcí "pružina otvírá" mže být uzaven. Obr.3 Typ 3351 s runím kolem Obr.5 detail izolaního dílu Obr.4 Typ 3351 provedení s vlnovcem Strana 2 duben 2005 T 8039 CZ

3 Tabulka.1 Technické údaje provedení DIN ANSI materiál tlesa šedá litina EN-JL 1040 nerez ocel uhlíková ocel A216 WCC tlaková tída PN 10, 16 PN 10, 16, 25 PN 10, 16, 25, 40 Class 150 až 300 nerez ocel A351 CF8M svtlost standard DN ½ 4 píruby teplota okolí vlnovec/izol.díl DN ½ 2 rozsah teplot v C: Typ B dle DIN EN Typ B1 dle DIN EN pípustný provozní tlak viz. teplotn tlakový diagram (List T EN) C ( F) C ( F) teplota média: C ( F) C ( F) vysokoteplotní prov C ( F) 1) 1) 4) C ( F) nízkoteplotní prov C ( F) C ( F) 4) RF C ( F) 3) 4) tída tsnosti VI (DIN EN 1349) Class VI (ANSI B16-104) 1) se speciální mkce tsnící kuželkou, s vlnovcem nebo izolaním dílem 2) až do max. 50% nominálního tlaku a s vlnovcem nebo izolaním dílem 3) požadavek na další test pevnosti mezi -29 C (-20 F) a -50 C (-58 F) 4) jen s vlnovcem a nebo izolaním dílem Tabulka.2 Materiály ventil DIN ANSI tleso šedá litina nerez ocel uhlíková ocel nerez ocel EN-JL A216 WCC A351 CF8M sedlo Ti kuželka tsnní tlesa membrána pohonu laterna pohonu vodící pouzdro sedlový kroužek z vyztuženého PTFE kov - grafit NBR s vlákny materiály pro vyšší okolní teploty na požádání kryt ventilu / pivaen k latern nitridováno ucpávka V kroužky PTFE s uhlíkem pružina nitridováno kryt ventilu 316L pivaen k latern závitové pouzdro nitridováno Ti nitridováno Provedení s vlnovcem nebo izolaním dílem vlnovec/izol. díl A L 316Ti píruba pohonu vodící pouzdro tsnní matice píruba vlnovce/izol. dílu šedá litina EN-JL 1040 umlohmotné a vyztužené vlákny Vlnovcem: kovový vlnovec a bitové tsnní hrany z FKM Izolaní díl: V kroužky z PTFE + grafit - pružina a umlá hmota vyztužená vlákny 316L a umlá hmota vyztužená vlákny A Strana 3 duben 2005 T 8039 CZ

4 Tabulka 3 Regulaní tlak a maximální diferenní tlak Všechny tlaky uvedeny v bar a psi Jmenovitá šíka (vlnovec- nebo izolaní díl do DN 50/2 ) Prtok DN in Pneumatický pohon inná plocha v cm ½ ¾ 1-1 ½ 2 2 ½ 3 4 Kvs 6, Cv 7, zdvih v mm ,5 30 Max.pípustný tlak 6 bar / 88 psi Pružina zavírá Min.regulaní tlak pro otevení ventilu pi p max 4 bar / 58 psi Max.pip.diferenní pára,plyn AB 20 bar / 290 psi 16 bar / 235 psi 10 bar / 145 psi tlak p max kapalina BA 16 bar / 235 psi 10 bar / 145 psi 5 bar / 73 psi Pružina otevírá Min.regulaní tlak k uzavení ventilu pi p max Max.pípustný diferenní tlak p max u páry, plynu, kapalin 4,5 bar / 65 psi 20 bar / 290 psi 16 bar / 235 psi 10 bar / 145 psi Zvláštní provedení pružina zavírá Min.regulaní tlak pro otevení ventilu pi p max 5,5 bar / 80 psi - Max.pípustný diferenní tlak p max u páry, plynu, kapalin 1) 30 bar / 435 psi 20 bar / 290 psi 7 bar / 102 psi - 1) smr proudní B A ( srovnej obr. 3) Tabulka 4 Rozmry pro typ bar/ 58 psi Ventil DN in ½ ¾ 1-1 ½ 2 2 ½ 3 4 Délka L PN 10/40 mm Tída 150 in 7,25-8, ,88 11,75 13,86 mm Tída 300 in 7,50 7,63 7,75-9,25 10,50 11,50 12,50 14,49 mm Membrána Ø D mm Pipojení vzduchu a G1/4 G1/4 G3/8 H1 mm H2 mm H3 1) mm Provedení pro vlnovec nebo izolaní díl H4 mm H2 mm H3 1) mm ) Minimální volná výška k pestavb pohonu, provedení runím pestavním: do DN mm, DN mm Tabulka 5 Váha pro typ 3351 DN in ½ ¾ 1-1 ½ 2 2 ½ 3 4 Váha cca kg PN 10/ Tída Tída Provedení s vlnovcem nebo izolaní díl Váha cca kg PN 10/ Tída Tída Strana 4 duben 2005 T 8039 CZ

5 Objednací text: Pneumatický uzavírací ventil: typ 3351 Jmenovitá svtlost: DN/in Jmenovitý tlak: PN/Class Materiál tlesa: dle Tab. 1 Bezpenostní funkce ventilu: zavírá otvírá ídící tlak vzduchu:... bar Runí kolo: ANO / NE Specielní provedení: Píslušenství: vlnovec/ izolaní díl vysoká nebo nízká teplota magnetventil a/nebo elektrický nebo pneumatický hlási koncových poloh Údaje v závorkách platné pouze pro DN100 Strana 5 duben 2005 T 8039 CZ
