2 Referenční listina Zakázková výroba dle dokumentace zákazníků Rotava je místo se starou a bohatou železářskou tradicí. V rotavských i okolních hamrech se vyrábělo železo již v 15. století. První písemná zpráva pochází až z roku Na Jindřichovickém panství, náležejícím Nostitzům, byla řada hamrů na výrobu poměrně kvalitního železa a plechu. V roce 1597 se již hovoří o rotavském pocínovaném železe. Způsob výroby v hamrech byl tehdy velmi primitivní. Od roku 1616 se zde vyrábělo i železo tyčové šínové. Takto vyráběné železo získávalo zkušeností hamerních mistrů stále vyšší kvalitu. V roce 1660 soustředil hrabě Nostitz veškerou železářskou výrobu v Rotavě a Šindelové do svých rukou. Nová vysoká pec v roce 1757 znamenala další vzrůst výroby. Zavedením nového způsobu výroby válcováním v roce 1839, stará výroba a staré hamry zanikají. V roce 1869 byla poprvé použita k pohonu válcovny pára. S pozinkováním plechu se začalo roku V roce 1889 byl zahájen provoz ocelárny s martinskou pecí. Roku 1886 byla postavena železniční vlečka k trati Sokolov Rotava. Rotava byla jediným podnikem v Rakousko-Uherském mocnářství, která vyráběla konzervářský plech. Po vypuknutí první světové války v roce 1914, přechází podnik na válečnou výrobu. Vyrábí se plech na konzervy, nábojové zásobníky a různé součástky pro dělostřelectvo a vozatajstvo. K novému rozmachu rotavských železáren dochází v roce 1939 výstavbou nových objektů. V roce 1941 přebírají závod Kruppovy závody pod názvem Chebský ocelářský průmysl a zahajují válečnou výrobu.rokem 1945 je válečná výroba zastavena a po marných pokusech o získání mírové výroby, je závod určen k likvidaci. Vládním usnesením z roku 1956 končí nejistota bývalé Rotavské železárny přebírá ŠKODA Plzeň a v roce 1992 začíná nová historie, a to historie společnosti ROTAS STROJÍRNY spol. s r.o. Společnost Rotas Strojírny spol. s.r.o. vznikla v roce 1992 privatizací pobočného závodu Škody Plzeň. V současné době je výkonným ředitelem a jediným majitelem společnosti Ing. Jiří Hrůza. Společnost se nachází v západních Čechách poblíž hranic s Německem. Hlavním předmětem činnosti společnosti je výroba a dodávky strojů se mechanickými a hydraulickými pohony. Mateřským výrobkem společnosti jsou vulkanizační lisy nákladních a zemědělských pneumatik velikostí 55, 63,5, 65, 75, 88, 90, 100 a 125 doplněné zakládacím zařízením, stabilizačním zařízením, náhradními díly atd. Rotas Strojírny spol. s.r.o. oslavil již 35 let výroby těchto vulkanizačních lisů. Během této doby vyvinul, vyrobil a instalovat více než 1200 ks vulkanizačních lisů po celém světě, což staví společnost do pozice předního Evropského výrobce v tomto oboru. Abbey International Ltd., Perrysburg, Ohio, USA Andritz Separation GmbH, Koeln, SRN Aoki Corp., London, Velká Británie Aubema Maschinenfabrik GmbH, Bergneustadt, SRN Bronx/Taylor-Wilson Ltd., Kingswinford, Velká Británie Bronx International Inc., Perrysburg, Ohio, USA Caterpillar Motoren GmbH & Co. KG, Kiel, SRN Ceric Technologies, Soissons, Francie CTI Systems S.A., Lentzweiler, Luxembourg Deutz Diesel AG, Mannheim, SRN DISA Industries A/S, Herlev, Dánsko Fickert & Winterling GmbH, Marktredwitz, SRN Fives DMS, Lille, Francie Gelso AG, Regensdorf-Zurich, Švýcarsko GTM Praha s.r.o., Prague, Česká republika Harburg-Freudenberger GmbH, Hamburg, SRN Herbert Maschinen-und Anlagenbau GmbH & Co. KG, Huenfeld, SRN HP-Pelzer k.s., Plzeň, Česká republika HausHerr System Bohrtechnik GmbH & Co. KG, Unna, SRN Hennecke GmbH, Sankt Augustin, SRN Kautex Maschinenbau GmbH, Bonn, SRN Krauss-Maffei GmbH, Munich, SRN Liedlbauer Ges.m.b.H., Ansfelden, Rakousko Lhoist Central Europe s.r.o., Praha, Česká republika MAN Diesel & Turbo, SE, Augsburg, SRN Netzsch-Condux Mahltechnik GmbH, Hanau, SRN Rieter Werke GmbH, Konstanz, SRN Schaeff -Terex GmbH & Co. KG, Langenburg, SRN Sklostroj Turnov CZ, s.r.o., Turnov, Česká republika SMS-Demag AG, Hilchenbach, SRN Suteau-Anver, Saint Macaire en Mauges, Francie ThyssenKrupp Airport Systems, S.A., Mieres, Španělsko VMI Holland BV, Epe, Nizozemsko Wikov Gear s.r.o., Plzeň, Česká republika Wikov MGI, a.s., Hronov, Česká republika Výroba vulkanizačních lisů (originální konstrukce RS) Barum Continental s.r.o., Otrokovice, Česká republika Bridgestone-Firestone Ltd, Bilbao, Španělsko Continental AG, Hannover, SRN Continental Matador s.r.o., Půchov, Slovenská republika Mitas, a.s., Praha, Česká republika Michelin Hungaria Ltd, Budapest, Maďarsko Pneumatiques Kléber, Troyes, Francie STIP Pneumatiques, Tunis, Tunis Stomil-Olsztyn S.A, Olsztyn, Polsko

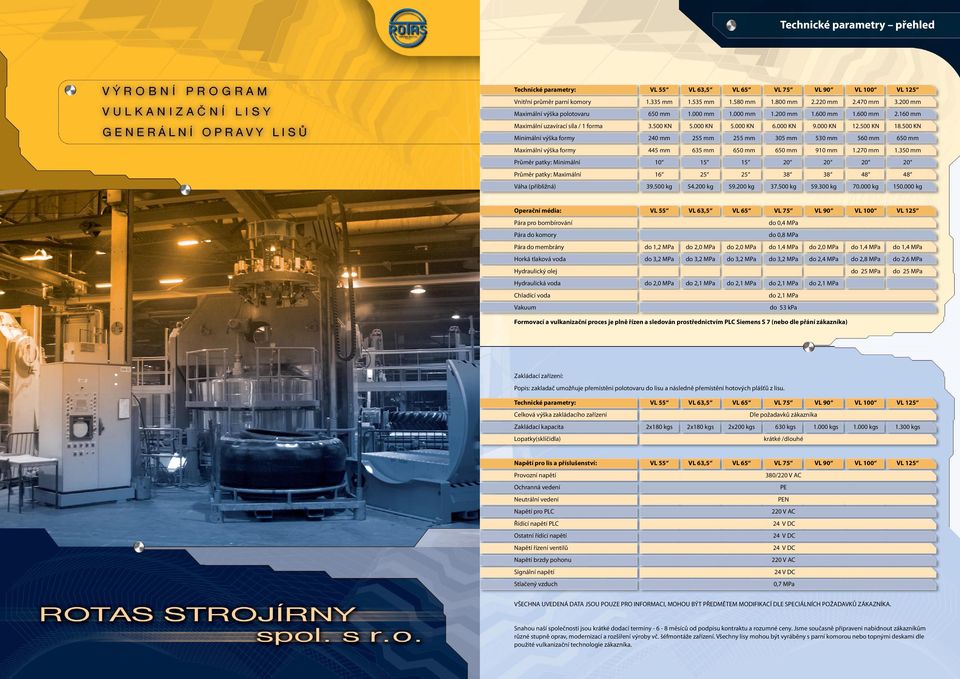

3 Technické parametry přehled Technické parametry: VL 55 VL 63,5 VL 65 VL 75 VL 90 VL 100 VL 125 Vnitřní průměr parní komory mm mm mm mm mm mm mm Maximální výška polotovaru 650 mm mm mm mm mm mm mm Maximální uzavírací síla / 1 forma KN KN KN KN KN KN KN Minimální výška formy 240 mm 255 mm 255 mm 305 mm 530 mm 560 mm 650 mm Maximální výška formy 445 mm 635 mm 650 mm 650 mm 910 mm mm mm Průměr patky: Minimální Průměr patky: Maximální Váha (přibližná) kg kg kg kg kg kg kg Operační média: VL 55 VL 63,5 VL 65 VL 75 VL 90 VL 100 VL 125 Pára pro bombírování do 0,4 MPa Pára do komory do 0,8 MPa Pára do membrány do 1,2 MPa do 2,0 MPa do 2,0 MPa do 1,4 MPa do 2,0 MPa do 1,4 MPa do 1,4 MPa Horká tlaková voda do 3,2 MPa do 3,2 MPa do 3,2 MPa do 3,2 MPa do 2,4 MPa do 2,8 MPa do 2,6 MPa Hydraulický olej do 25 MPa do 25 MPa Hydraulická voda do 2,0 MPa do 2,1 MPa do 2,1 MPa do 2,1 MPa do 2,1 MPa Chladící voda do 2,1 MPa Vakuum do 53 kpa Formovací a vulkanizační proces je plně řízen a sledován prostřednictvím PLC Siemens S 7 (nebo dle přání zákazníka) Zakládací zařízení: Popis: zakladač umožňuje přemístění polotovaru do lisu a následně přemístění hotových plášťů z lisu. Technické parametry: VL 55 VL 63,5 VL 65 VL 75 VL 90 VL 100 VL 125 Celková výška zakládacího zařízení Dle požadavků zákazníka Zakládací kapacita 2x180 kgs 2x180 kgs 2x200 kgs 630 kgs kgs kgs kgs Lopatky(sklíčidla) krátké /dlouhé Napětí pro lis a příslušenství: VL 55 VL 63,5 VL 65 VL 75 VL 90 VL 100 VL 125 Provozní napětí Ochranná vedení Neutrální vedení Napětí pro PLC Řídící napětí PLC Ostatní řídící napětí Napětí řízení ventilů Napětí brzdy pohonu Signální napětí Stlačený vzduch 380/220 V AC PE PEN 220 V AC 24 V DC 24 V DC 24 V DC 220 V AC 24 V DC 0,7 MPa VŠECHNA UVEDENÁ DATA JSOU POUZE PRO INFORMACI, MOHOU BÝT PŘEDMĚTEM MODIFIKACÍ DLE SPECIÁLNÍCH POŽADAVKŮ ZÁKAZNÍKA. Snahou naší společnosti jsou krátké dodací termíny měsíců od podpisu kontraktu a rozumné ceny. Jsme současně připraveni nabídnout zákazníkům různé stupně oprav, modernizací a rozšíření výroby vč. šéfmontáže zařízení. Všechny lisy mohou být vyráběny s parní komorou nebo topnými deskami dle použité vulkanizační technologie zákazníka.

4 vulkanizační lis VL mm 650 mm KN 240 mm 445 mm Průměr patky: min. 10 Průměr patky: max kg mm mm KN 530 mm 910 mm Průměr patky: min. 20 Průměr patky: max kg vulkanizační lis VL 90 vulkanizační lis VL 63, mm mm KN 255 mm 635 mm Průměr patky: min. 15 Průměr patky: max kg mm mm KN 560 mm mm Průměr patky: min. 20 Průměr patky: max kg vulkanizační lis VL 100 vulkanizační lis VL mm mm KN 305 mm 650 mm Průměr patky: min. 20 Průměr patky: max kg mm mm KN 650 mm mm Průměr patky: min. 20 Průměr patky: max kg vulkanizační lis VL 125

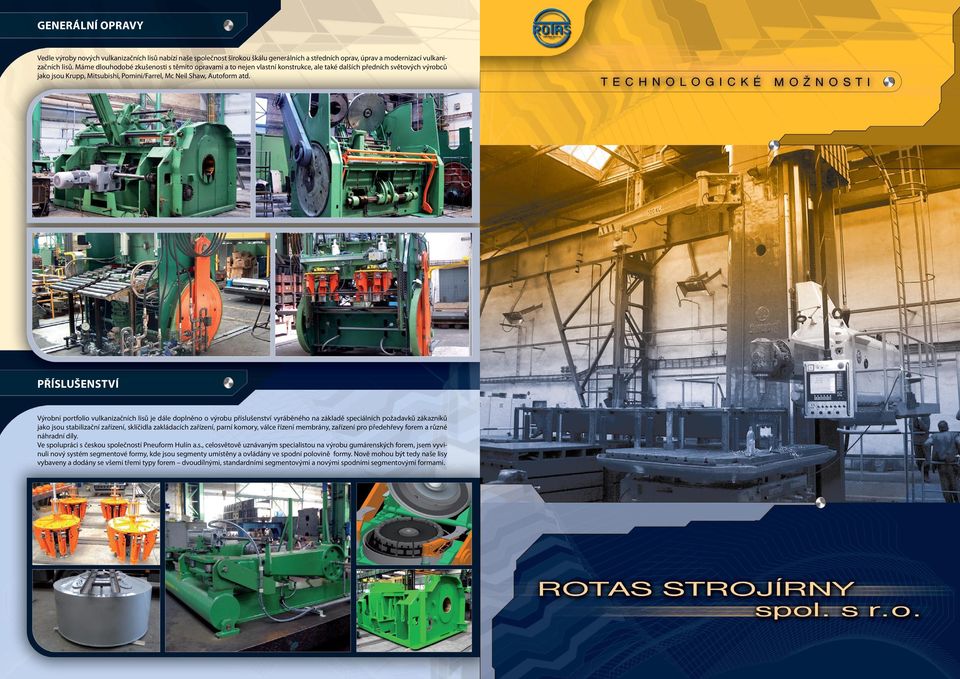

5 Generální opravy Vedle výroby nových vulkanizačních lisů nabízí naše společnost širokou škálu generálních a středních oprav, úprav a modernizací vulkanizačních lisů. Máme dlouhodobé zkušenosti s těmito opravami a to nejen vlastní konstrukce, ale také dalších předních světových výrobců jako jsou Krupp, Mitsubishi, Pomini/Farrel, Mc Neil Shaw, Autoform atd. Příslušenství Výrobní portfolio vulkanizačních lisů je dále doplněno o výrobu příslušenství vyráběného na základě speciálních požadavků zákazníků jako jsou stabilizační zařízení, sklíčidla zakládacích zařízení, parní komory, válce řízení membrány, zařízení pro předehřevy forem a různé náhradní díly. Ve spolupráci s českou společností Pneuform Hulín a.s., celosvětově uznávaným specialistou na výrobu gumárenských forem, jsem vyvinuli nový systém segmentové formy, kde jsou segmenty umístěny a ovládány ve spodní polovině formy. Nově mohou být tedy naše lisy vybaveny a dodány se všemi třemi typy forem dvoudílnými, standardními segmentovými a novými spodními segmentovými formami.

6 ŠKODA/WD 160 H ŠKODA/WD 200 ŠKODA/WD 200 B Horizontální vyvrtávačka CNC Vyvrtávání, čelní opracování, Výrobce/typ: ŠKODA/WD 200 B Generální oprava: 2004 Průměr pracovního vřetena: 200 mm Kužel vřetena: Metrický 120 Max. hloubka vrtání vřetenem: 2000 mm Max. výsuv pinoly: 1600 mm Svislý pohyb vřeteníku po stojanu: 3150 mm Výrobce/typ: Horizontální vyvrtávačka Vyvrtávání, čelní opracování, Výrobce/typ: ŠKODA/WD 200 Generální oprava: 2000 Průměr pracovního vřetena: 200 mm Kužel vřetena: Metric 120 Max. hloubka vrtání vřetenem: 2000 mm Max. výsuv pinoly: 1600 mm Svislý pohyb vřeteníku po stojanu: 3150 mm Horizontální vyvrtávačka CNC Vyvrtávání, čelní opracování, ŠKODA/WD 160 H Průměr pracovního vřetena: 160 mm Kužel vřetena: Metric 100 Max. hloubka vrtání vřetenem: 1600 mm Max. výsuv pinoly: 1250 mm Svislý pohyb vřeteníku po stojanu: 2500 mm Pohyb stojanu o loži: 8000 mm Plocha stolu: 2000 x 2000 mm Pinola: 520 x 520 mm Osa vřetena nad stolem max.: 4150 mm Řídící systém: NC MEFI 859 Pohyb stojanu o loži: 8000 mm Plocha stolu: 2000 x 2000 mm Pinola: 520 x 520 mm Osa vřetena nad stolem max.: 4150 mm Pohyb stojanu o loži: 3995 mm Plocha stolu: 2500 x 3150 mm Pinola: 450 x 450 mm Řídící systém: MEFI 859 Typ: Horizontální vyvrtávačka CNC Vyvrtávání, čelní opracování, WHN 13.4 C Vysunutí vřetena z : 800 mm Stojan podél w : 1250 mm Svisle y : mm Vodorovně x : 2150 mm Hydraulický ohraňovací lis Portálová frézka Hydraulický ohraňovací lis GASPARINI Svěrná síla: Pracovní délka: 640 t 6400 mm Stůl: Úhlová hlava, vysoká Řídící systém Rovinné opracování, vyvrtávání, čelní opracování, 5ti-osé obrábění Výrobce/typ: TOS KURIM/FRF 300-V/A 18 CNC portálová frézka Výrobce: TOS Kuřim Plocha stolu: 3000 mm x mm Zdvih vřeteníku: 1250mm Vzdálenost mezi stojany CNC bombírovací systém CNC řízení DELEM x 1800 mm 370 mm NC NS 670 Tesla 5700 mm Výměnné obráběcí hlavy: VA1 - přímá, max. 4000ot /min. VA2 -úhlová 90, max. 4000ot /min. VK - 5ti osá, max. 4000ot /min. Řídící systém Heidenhein itnc 530 whn 13.4 c PSG 640/6400 FRF 300-V/A 18

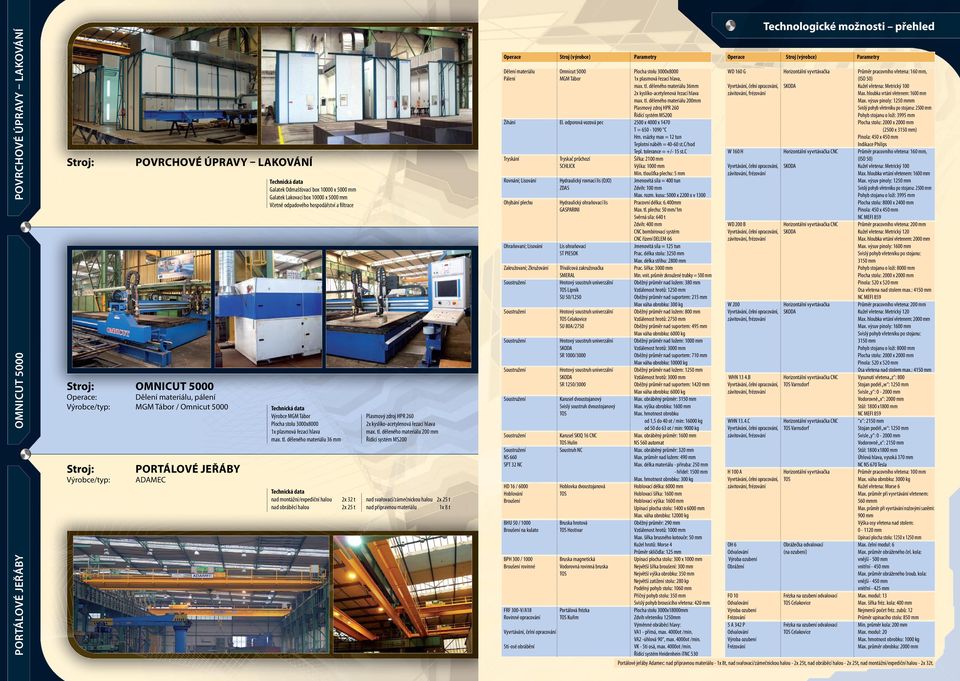

7 Portálové jeřáby Omnicut 5000 Povrchové úpravy lakování Omnicut 5000 Dělení materiálu, pálení Výrobce/typ: MGM Tábor / Omnicut 5000 Výrobce MGM Tábor Plocha stolu 3000x8000 1x plasmová řezací hlava max. tl. děleného materiálu 36 mm Výrobce/typ: Povrchové úpravy lakování PortÁLOVÉ JEŘÁBY ADAMEC Galatek Odmašťovací box x 5000 mm Galatek Lakovací box x 5000 mm Včetně odpadového hospodářství a filtrace nad montážní/expediční halou nad obráběcí halou 2x 32 t 2x 25 t Plasmový zdroj HPR 260 2x kyslíko-acetylenová řezací hlava max. tl. děleného materiálu 200 mm Řídící systém MS200 nad svařovací/zámečnickou halou 2x 25 t nad přípravnou materiálu 1x 8 t Operace Stroj (výrobce) Parametry Dělení materiálu Omnicut 5000 Plocha stolu 3000x8000 Pálení MGM Tábor 1x plasmová řezací hlava, max. tl. děleného materiálu 36mm 2x kyslíko-acetylenová řezací hlava max. tl. děleného materiálu 200mm Plasmový zdroj HPR 260 Řídící systém MS200 Žíhání El. odporová vozová pec 2500 x 4000 x 1470 T = C Hm. vsázky max = 12 tun Teplotní náběh = st.c/hod Tepl. tolerance = +/- 15 st.c Tryskání Tryskač průchozí Šířka: 2100 mm SCHLICK Výška: 1000 mm Min. tloušťka plechu: 5 mm Rovnání; Lisování Hydraulický rovnací lis (OJO) Jmenovitá síla = 400 tun ZDAS Zdvih: 100 mm Max. rozm. kusu: 5000 x 2200 x v 1300 Ohýbání plechu Hydraulický ohraňovací lis Pracovní délka: 6.400mm GASPARINI Max. tl. plechu: 50 mm/1m Svěrná síla: 640 t Zdvih: 400 mm CNC bombírovací systém CNC řízení DELEM 66 Ohraňovaní; Lisování Lis ohraňovací Jmenovitá síla = 125 tun ST PIESOK Prac. délka stolu: 3250 mm Max. délka střihu: 2800 mm Zakružovaní; Zkružování Tříválcová zakružovačka Prac. šířka: 3000 mm SMERAL Min. vnit. průměr zkroužené trubky = 500 mm Soustružení Hrotový soustruh univerzální Oběžný průměr nad ložem: 380 mm TOS Lipník Vzdálenost hrotů: 1250 mm SU 50/1250 Oběžný průměr nad suportem: 215 mm Max váha obrobku: 300 kg Soustružení Hrotový soustruh univerzální Oběžný průměr nad ložem: 800 mm TOS Celakovice Vzdálenost hrotů: 2750 mm SU 80A/2750 Oběžný průměr nad suportem: 495 mm Max váha obrobku: 6000 kg Soustružení Hrotový soustruh univerzální Oběžný průměr nad ložem: 1000 mm SKODA Vzdálenost hrotů: 3000 mm SR 1000/3000 Oběžný průměr nad suportem: 710 mm Max váha obrobku: kg Soustružení Hrotový soustruh univerzální Oběžný průměr nad ložem: 1250 mm SKODA Vzdálenost hrotů: 3000 mm SR 1250/3000 Oběžný průměr nad suportem: 1420 mm Max váha obrobku: 6000 kg Soustružení Karusel dvoustojanový Max. obráběný průměr: 3150 mm Svislý soustruh dvoustojanový Max. výška obrobku: 1600 mm TOS Max. hmotnost obrobku od 1,5 do 40 ot / min: kg od 50 do 63 ot / min: 9000 kg Soustružení Karusel SKIQ 16 CNC Max. obráběný průměr: 1600 mm TOS Hulin NS 560 automat Soustružení Soustruh NC Max. obráběný průměr: 320 mm NS 660 Max. průměr nad ložem: 490 mm SPT 32 NC Max. délka materiálu - příruba: 250 mm - hřídel: 1500 mm Max. hmotnost obrobku: 300 kg HD 16 / 6000 Hoblovka dvoustojanová Hoblovací délka: 6000 mm Hoblování TOS Hoblovací šířka: 1600 mm Broušení Hoblovací výška: 1600 mm Upínací plocha stolu: 1400 x 6000 mm Max. váha obrobku: kg BHU 50 / 1000 Bruska hrotová Oběžný průměr: 290 mm Broušení na kulato TOS Hostivar Vzdálenost hrotů: 1000 mm Max. šířka brusného kotouče: 50 mm Kužel hrotů: Morse 4 Průměr sklíčidla: 125 mm BPH 300 / 1000 Bruska magnetická Upínací plocha stolu: 300 x 1000 mm Broušení rovinné Vodorovná rovinná bruska Největší šířka broušení: 300 mm TOS Největší výška obrobku: 350 mm Největší zatížení stolu: 280 kp Podélný pohyb stolu: 1060 mm Příčný pohyb stolu: 350 mm Svislý pohyb brousicího vřetena: 420 mm FRF 300-V/A18 Portálová frézka Plocha stolu 3000x18000mm Rovinné opracování TOS Kuřim Zdvih vřeteníku 1250mm Výměnné obráběcí hlavy: Vyvrtávání, čelní opracování 5ti-osé obrábění VA1 - přímá, max. 4000ot /min. VA2 -úhlová 90, max. 4000ot /min. VK - 5ti osá, max. 4000ot /min. Řídící systém Heidenhein itnc 530 Technologické možnosti přehled Operace Stroj (výrobce) Parametry WD 160 G Horizontální vyvrtávačka Průměr pracovního vřetena: 160 mm, (ISO 50) Vyvrtávání, čelní opracování, SKODA Kužel vřetena: Metrický 100 Max. hloubka vrtání vřetenem: 1600 mm Max. výsuv pinoly: 1250 mmm Svislý pohyb vřeteníku po stojanu: 2500 mm Pohyb stojanu o loži: 3995 mm Plocha stolu: 2000 x 2000 mm (2500 x 3150 mm) Pinola: 450 x 450 mm Indikace Philips W 160 H Horizontální vyvrtávačka CNC Průměr pracovního vřetena: 160 mm, (ISO 50) Vyvrtávání, čelní opracování, SKODA Kužel vřetena: Metrický 100 Max. hloubka vrtání vřetenem: 1600 mm Max. výsuv pinoly: 1250 mm Svislý pohyb vřeteníku po stojanu: 2500 mm Pohyb stojanu o loži: 3995 mm Plocha stolu: 8000 x 2400 mm Pinola: 450 x 450 mm NC MEFI 859 WD 200 B Horizontální vyvrtávačka CNC Průměr pracovního vřetena: 200 mm Vyvrtávání, čelní opracování, SKODA Kužel vřetena: Metrický 120 Max. hloubka vrtání vřetenem: 2000 mm Max. výsuv pinoly: 1600 mm Svislý pohyb vřeteníku po stojanu: 3150 mm Pohyb stojanu o loži: 8000 mm Plocha stolu: 2000 x 2000 mm Pinola: 520 x 520 mm Osa vřetena nad stolem max.: 4150 mm NC MEFI 859 W 200 Horizontální vyvrtávačka Průměr pracovního vřetena: 200 mm Vyvrtávání, čelní opracování, SKODA Kužel vřetena: Metrický 120 Max. hloubka vrtání vřetenem: 2000 mm Max. výsuv pinoly: 1600 mm Svislý pohyb vřeteníku po stojanu: 3150 mm Pohyb stojanu o loži: 8000 mm Plocha stolu: 2000 x 2000 mm Pinola: 520 x 520 mm Osa vřetena nad stolem max.: 4150 mm WHN 13 4.B Horizontální vyvrtávačka CNC Vysunutí vřetena z : 800 Vyvrtávání, čelní opracování, TOS Varnsdorf Stojan podél w : 1250 mm Svisle y : mm Vodorovně x : 2000 mm Stůl: 1800 x1800 mm NC MEFI 859 WHN 13.4.C Horizontální vyvrtávačka CNC x : 2150 mm Vyvrtávání, čelní opracování, TOS Varnsdorf Stojan podél w : 1250 mm Svisle y : mm Vodorovně x : 2150 mm Stůl: 1800 x1800 mm Úhlová hlava, vysoká 370 mm NC NS 670 Tesla H 100 A Horizontální vyvrtávačka Průměr pracovního vřetena: 100 mm Vyvrtávání, čelní opracování, TOS Max. váha obrobku: 3000 kg Kužel vřetena: Morse 6 Max. průměr při vyvrtávání vřetenem: 560 mmm Max. průměr při vyvrtávání nožovými saněmi: 900 mm Výška osy vřetena nad stolem: mm Upínací plocha stolu: 1250 x 1250 mm OH 6 Obrážečka odvalovací Max. čelní modul: 6 Odvalování (na ozubení) Max. průměr obráženého čel. kola: Výroba ozubení Obrážení vnější mm vnitřní mm Max. průměr obráženého šroub. kola: vnější mm vnitřní mm FO 10 Frézka na ozubení odvalovací Max. modul: 13 Odvalování TOS Celakovice Max. šířka fréz. kola: 400 mm Výroba ozubení Nejmenší počet fréz. zubů: 12 Frézování Průměr upínacího stolu: 850 mm 5 A 342 P Frézka na ozubení odvalovací Min. průměr kola: 200 mm Odvalování TOS Celakovice Max. modul: 20 Výroba ozubení Max. hmotnost obrobku: 1000 kg Frézování Max. průměr obrobku: 2000 mm Portálové jeřáby Adamec: nad přípravnou materiálu - 1x 8t, nad svařovací/zámečnickou halou - 2x 25t, nad obráběcí halou - 2x 25t, nad montážní/expediční halou - 2x 32t.

8 Zakázková výroba Profilovací stolice na potrubí kompletní výroba a montáž 125t Rovnací zařízení na potrubí kompletní výroba a montáž Loupací stůl, Nůžky, Rovnačka - kompletní výroba a montáž

9 Zakázková výroba Zakázková výroba Dopravníky - kompletní výroba a montáž až do 36 m Zarovnávací fréza, Omítačka hran - kompletní výroba a montáž Válcovací stolice - kompletní výroba a montáž až do 24 t Profilovací stolice na potrubí kompletní výroba a montáž Dopravníky - kompletní výroba a montáž až do 18 t Mobilní drtič kamene, Průběžná pila - kompletní výroba a montáž

10 Zakázková výroba Zakázková výroba Vozík svitků - kompletní výroba a montáž Uzavírací jednotka, Díly filtračních lisů až do 23 t Napínací válce, Loupací stůl, Rovnačka - kompletní výroba a montáž Základové rámy generátorů až do 13 m / 27 t Pásový balič svitků - kompletní výroba a montáž až do 22 t Převodové skříně až do 32 t
