E51 / E51A ČÍSLICOVÝ TERMOSTAT PRO CHLAZENÍ / TOPENÍ NÁVOD K OBSLUZE

Transkript

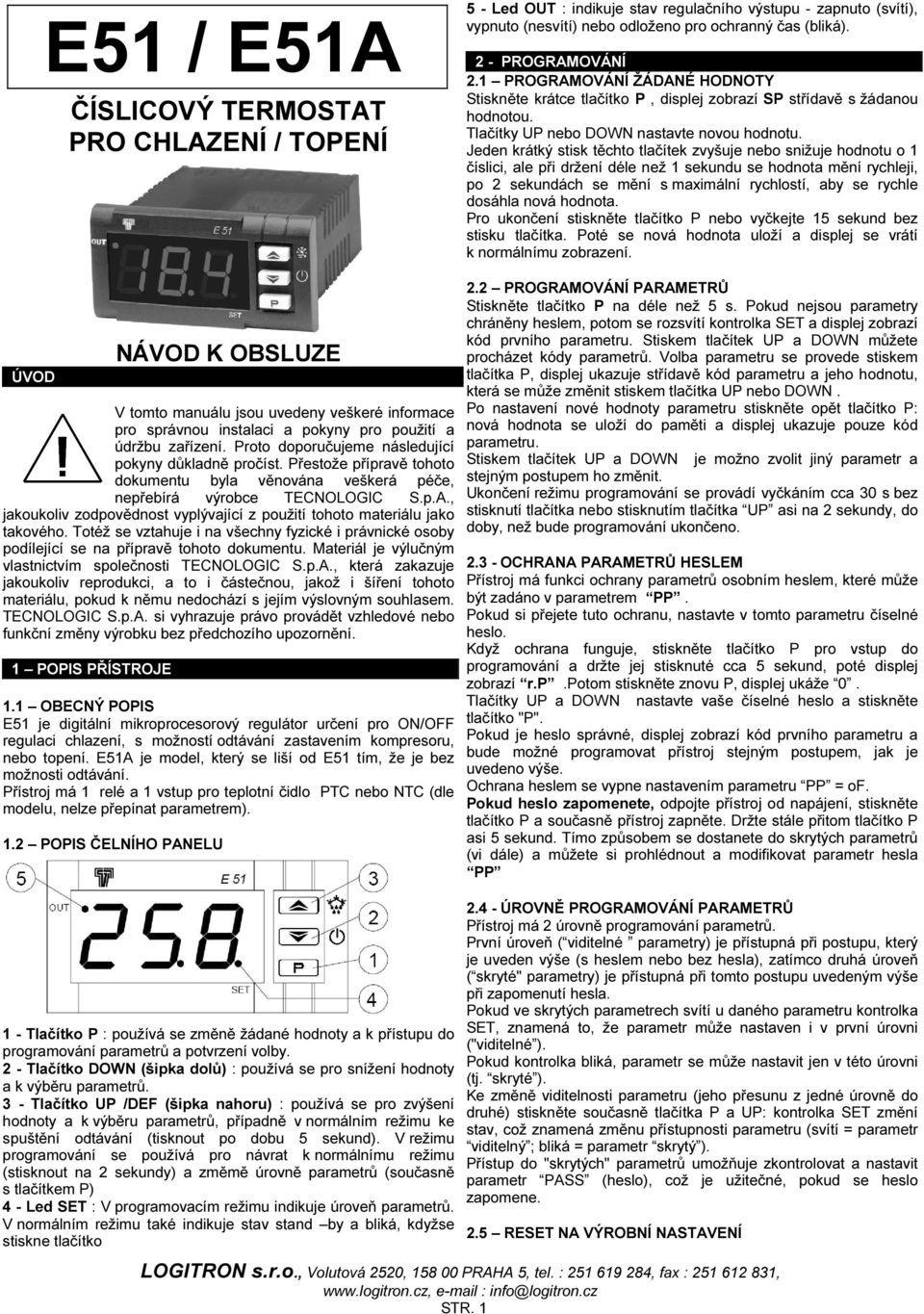

1 E51 / E51A ČÍSLICOVÝ TERMOSTAT PRO CHLAZENÍ / TOPENÍ 5 - Le : inikuje stav regulačního výstupu - zapnuto (svítí), vypnuto (nesvítí) nebo oloženo pro ochranný čas (bliká). 2 - PROGRAMOVÁNÍ 2.1 PROGRAMOVÁNÍ ŽÁDANÉ HODNOTY Stiskněte krátce tlačítko P, isplej zobrazí stříavě s žáanou honotou. Tlačítky UP nebo DOWN nastavte novou honotu. Jeen krátký stisk těchto tlačítek zvyšuje nebo snižuje honotu o 1 číslici, ale při ržení éle než 1 sekunu se honota mění rychleji, po 2 sekunách se mění s maximální rychlostí, aby se rychle osáhla nová honota. Pro ukončení stiskněte tlačítko P nebo vyčkejte 15 sekun bez stisku tlačítka. Poté se nová honota uloží a isplej se vrátí k normálnímu zobrazení. ÚVOD NÁVOD K OBSLUZE V tomto manuálu jsou uveeny veškeré informace pro správnou instalaci a pokyny pro použití a úržbu zařízení. Proto oporučujeme násleující pokyny ůklaně pročíst. Přestože přípravě tohoto okumentu byla věnována veškerá péče, nepřebírá výrobce TECNOLOGIC S.p.A., jakoukoliv zopověnost vyplývající z použití tohoto materiálu jako takového. Totéž se vztahuje i na všechny fyzické i právnické osoby poílející se na přípravě tohoto okumentu. Materiál je výlučným vlastnictvím společnosti TECNOLOGIC S.p.A., která zakazuje jakoukoliv reproukci, a to i částečnou, jakož i šíření tohoto materiálu, poku k němu neochází s jejím výslovným souhlasem. TECNOLOGIC S.p.A. si vyhrazuje právo prováět vzhleové nebo funkční změny výrobku bez přechozího upozornění. 1 POPIS PŘÍSTROJE 1.1 OBECNÝ POPIS E51 je igitální mikroprocesorový regulátor určení pro /OFF regulaci chlazení, s možností otávání zastavením kompresoru, nebo topení. E51A je moel, který se liší o E51 tím, že je bez možnosti otávání. Přístroj má 1 relé a 1 vstup pro teplotní čilo PTC nebo NTC (le moelu, nelze přepínat parametrem). 1.2 POPIS ČELNÍHO PANELU 1 - Tlačítko P : používá se změně žáané honoty a k přístupu o programování parametrů a potvrzení volby. 2 - Tlačítko DOWN (šipka olů) : používá se pro snížení honoty a k výběru parametrů. 3 - Tlačítko UP /DEF (šipka nahoru) : používá se pro zvýšení honoty a k výběru parametrů, přípaně v normálním režimu ke spuštění otávání (tisknout po obu 5 sekun). V režimu programování se používá pro návrat k normálnímu režimu (stisknout na 2 sekuny) a změmě úrovně parametrů (současně s tlačítkem P) 4 - Le SET : V programovacím režimu inikuje úroveň parametrů. V normálním režimu také inikuje stav stan by a bliká, kyžse stiskne tlačítko 2.2 PROGRAMOVÁNÍ PARAMETRŮ Stiskněte tlačítko P na éle než 5 s. Poku nejsou parametry chráněny heslem, potom se rozsvítí kontrolka SET a isplej zobrazí kó prvního parametru. Stiskem tlačítek UP a DOWN můžete procházet kóy parametrů. Volba parametru se provee stiskem tlačítka P, isplej ukazuje stříavě kó parametru a jeho honotu, která se může změnit stiskem tlačítka UP nebo DOWN. Po nastavení nové honoty parametru stiskněte opět tlačítko P: nová honota se uloží o paměti a isplej ukazuje pouze kó parametru. Stiskem tlačítek UP a DOWN je možno zvolit jiný parametr a stejným postupem ho změnit. Ukončení režimu programování se prováí vyčkáním cca 30 s bez stisknutí tlačítka nebo stisknutím tlačítka UP asi na 2 sekuny, o oby, než bue programování ukončeno OCHRANA PARAMETRŮ HESLEM Přístroj má funkci ochrany parametrů osobním heslem, které může být zaáno v parametrem PP. Poku si přejete tuto ochranu, nastavte v tomto parametru číselné heslo. Kyž ochrana funguje, stiskněte tlačítko P pro vstup o programování a ržte jej stisknuté cca 5 sekun, poté isplej zobrazí r.p.potom stiskněte znovu P, isplej ukáže 0. Tlačítky UP a DOWN nastavte vaše číselné heslo a stiskněte tlačítko "P". Poku je heslo správné, isplej zobrazí kó prvního parametru a bue možné programovat přístroj stejným postupem, jak je uveeno výše. Ochrana heslem se vypne nastavením parametru PP =. Poku heslo zapomenete, opojte přístroj o napájení, stiskněte tlačítko P a současně přístroj zapněte. Držte stále přitom tlačítko P asi 5 sekun. Tímo způsobem se ostanete o skrytých parametrů (vi ále) a můžete si prohlénout a moifikovat parametr hesla PP ÚROVNĚ PROGRAMOVÁNÍ PARAMETRŮ Přístroj má 2 úrovně programování parametrů. První úroveň ( viitelné parametry) je přístupná při postupu, který je uveen výše (s heslem nebo bez hesla), zatímco ruhá úroveň ( skryté" parametry) je přístupná při tomto postupu uveeným výše při zapomenutí hesla. Poku ve skrytých parametrech svítí u aného parametru kontrolka SET, znamená to, že parametr může nastaven i v první úrovni ("viitelné ). Poku kontrolka bliká, parametr se může nastavit jen v této úrovni (tj. skryté ). Ke změně viitelnosti parametru (jeho přesunu z jené úrovně o ruhé) stiskněte současně tlačítka P a UP: kontrolka SET změní stav, což znamená změnu přístupnosti parametru (svítí = parametr viitelný ; bliká = parametr skrytý ). Přístup o "skrytých" parametrů umožňuje zkontrolovat a nastavit parametr PASS (heslo), což je užitečné, poku se heslo zapomene. 2.5 RESET NA VÝROBNÍ NASTAVENÍ STR. 1

2 Přístroj umožňuje reset parametrů na výrobní nastavení. Navržen pro návrat k výrobnímu zaejte po požaavku na heslo r.p honotu 48. Potvrďte tlačítkem P a isplej ukáže --- na 2 sekuny, pak provee reset na výchozí honoty. 3.4 ELEKTRICKÉ SCHÉMA PŘIPOJENÍ (stejné pro E51 i E51A) - firmware vr0.2 o 05/ INFORMACE O INSTALACI A POUŽITÍ 3.1 POVOLENÉ POUŽITÍ Přístroj je navržen a vyroben jako přístroj k měření a regulaci splňující pomínky EN pro použití o 2000 ms. Použití přístroje pro aplikace na rámec uveených v tomto návou není úmyslně povoleno. Přístroj se nesmí používat v nebezpečných prostřeích (hořlavé nebo výbušné) bez náležité ochrany. Uživatel ručí za oržování praviel EMC také po instalaci přístroje, přípaně musí použít ochranné filtry. V přípaě, že by špatná funkce přístroje mohla ohrozit osoby, zvířata nebo věci, je třeba pamatovat na nutnost instalace alších přístrojů, které buou bezpečnost i v těchto přípaech garantovat. 3.2 MECHANICKÁ MTÁŽ Přístroj s čelním panelem 33 x 65 mm (v x š) je určen pro montáž o panelu. Do otvoru v panelu 25 x 58 mm se přístroj vsune a uchytí pomocí svorek, které jsou součástí oávky. Doporučujeme použít mezi přístroj a panel těsnění (např. GUAR 6960), aby se zajistil stupeň krytí uveený v technických úajích. Nevystavujte přístroj konenzující vlhkosti a naměrné prašnosti. Zajistěte opovíající prouění okolo chlaících otvorů přístroje a vyhněte se montáži přístroje o rozvaěčů, které se přehřívají nebo ke je teplota vyšší než pro přístroj povolená. Přístroj umisťujte co nejále o zrojů elektromagnetických polí jako jsou motory, silová relé, solenoiové ventily a po.. Pře emontáží přístroje z panelu je vžy nezbytné opojit napájení přístroje. 3.3 ELEKTRICKÉ PŘIPOJENÍ Na kažou svorku přístroje přiveďte pouze jeen voič - viz násleující schéma zapojení. Ujistěte se, že napájení je přiveeno na svorky le schématu na přístroji a že napájecí napětí není vyšší než maximální povolené. Přístroj je určen k trvalému připojením a není opatřen vypínačem ani pojistkou proti přepětí. Doporučujeme chránit jej samočinným vypínačem nebo pojistkou, umístěnými co nejblíže k přístroji a v osahu obsluhy. U vypínačů musí být naznačeno jak přístroj opojit. Používejte pouze kabely se správnou izolací pro aný účel, pole zatížení a pracovní teploty. Kabely o vstupních čiel veďte oěleně o napájecích kabelů a poku je kabel čila stíněn, uzemněte stínění pouze na jenom konci. Poku je přístroj na napájení 12Vstř nebo 24 Vstř, oporučujeme používat jeen samostatný transformátor pro kažý přístroj, protože není izolováno napájení o vstupu. Pře sepnutím výstupů se oporučuje zkontrolovat parametry a správnou funkci přístroje, aby se zabránilo zranění lií a zvířat, nebo poškození zařízení. Tecnologic S.p.A. a jeho zástupci, nenesou žánou opověnost za zranění lií a zvířat, či za poškození zařízení, vlivem zneužití, špatného používání, nebo v přípaě neoržení uveených pokynů či technických úajů. 4 - FUNKCE 4.1- MĚŘENÍ A ZOBRAZOVÁNÍ Můžete zvolit jenotky měření parametrem ru ( C nebo F) a parametrem P esetinné rozlišení (OFF=1 ; On =0,1 ). Přístroj umožňuje opravit měřenou honotu ( např. při kalibraci ) parametrem CA. Parametrem Ft je možno nastavit časovou konstantu softwarového filtru pro měření honot na vstupu tak, aby se potlačila citlivost na rušivé signály ( zvýšením časové konstanty). Zobrazení měřené honoty se může také změnit blokováním ispleje při otávání (jen pro E51) - parametr L (viz ost. 4.5). 4.2 REGULACE TEPLOTY Přístroj reguluje /OFF. Akční zásah na výstupu závisí na měřené honotě a závisí na žáané honotě a bou hystereze - iference o žáané honoty. Stav relé závisí na funkci le parametru HC. V závislosti na funkci nastavené parametrem HC přístroj automaticky rozlišuje hysterezi na klanou pro regulaci chlazení ( HC =C) nebo zápornou pro regulaci ohřevu ( HC =H). HC=C HC=H V přípaě přerušeného čila může výstup pracovat stříavě, v závislosti na obě nastavené parametrem t1 (oba zapnutí) a t2 (oba vypnutí). To znamená, že se výstup zapne na obu "t1 a vypne na obu t2 a to se cyklicky opakuje, oku trvá porucha. Při nastavení t1 = je výstup při poruše sony vžy vypnutý. Při nastavení t1 na nenulovou honotu a t2 = OFF v přípaě poruchy čila zůstává výstup vžy zapnutý. Funkce regulátoru může být ále ovlivněn funkcemi: "ochrana kompresoru" "otávání" (jen E51) - viz ále FUNKCE OCHRANY KOMPRESORU A PRODLEVA PO ZAPNUTÍ Smyslem funkce ochrany kompresoru je zamezení krátkých cyklů (časté spínání velkých agregátů) pro aplikace v chlazení. Tato funkce přepokláá 3 časové kontroly aktivace výstupu při požaavku na akční zásah. Ochrana spočívá v blokaci zapnutí výstupů během časů nastavitelných parametry P1, P2 a P3. Výstup se zapne až po vypršení všech 3 časů. STR. 2

3 První kontrola (par. P1 ) převíá zpožění po požaavku na zapnutí výstupu (proleva pře zapnutím ). Defrost i + n E E i + n (DEFROST) (příkla při C = rt) Druhá kontrola (par. P2 ) převíá zpožění po vypnutí výstupu o jeho znovuzapnutí (proleva po vypnutí zapnutí ). Třetí kontrola (par. P3 ) převíá imální obu nečinnosti výstupu mezi věna zapnutími (proleva mezi zapnutím). Během otávání se na ispleji signalizuje hlášení F, stříavě s normálním zobrazením. Automatické otávací cykly se zruší nastavením parametrů i a n = 0. Ruční i automatické otávání se zruší nastavením E = 0. Během otávání jsou vyřazeny teplotní alarmy a i naále po otávání po obu A (viz funkce teplotního alarmu) RUČNÍ UŠTĚNÍ ODTÁVÁNÍ Pro ruční spuštění otávacího cyklu, kyž není přístroj v programovacím režimu, stiskněte tlačítko UP/DEFROST a ržte asi 5 sekun. Poku jsou pomínky v pořáku (nenulová oba otávání), na ispleji se objeví F a přístroj spustí otávací cylus (vypne relé pro kompresor) UZAMČENÍ DILEJE PŘI ODTÁVÁNÍ Parametry L, Et a A je možno efinovat chování ispleje při otávání (v kažém přípaě isplej zobrazuje F). Parametr L uzamkne isplej na poslení honotě teploty pře otáváním (L = on) až o konce otávání, oku teplota neosáhne honoty [ + ] nebo nevyprší čas nastavený par. A. Během prolevy výstupu bliká kontrolka. Je také možné zabránit zapnutí výstupu po zapnutí přístroje na obu nastavitelnou parametrem o. Během této prolevy isplej ukazuje hlášení o, stříavě s normálním zobrazením. Kažá z uveených funkcí se ruší nastavením příslušného parametru na honotu =. 4.4 ŘÍZENÍ ODTÁVÁNÍ ( jen pro E 51) Automatické řízení otávání, které se prováí zastavením kompresoru (tey vypnutím výstupu bez ohleu na teplotu), se nastavuje těmito parametry: "C" : Počítání intervalu otávání - rt pole reálného času (ky je přístroj zapnut) - ct pouze pole oby, ky byl kompresor v chou (výstup zapnut) "i" : Interval otávání (ho.) "n" : Interval otávání () "E" : Délka otávání Přístroj vypne výstup na obu E v intervalu [ i + n ] (při počítání reálného času, ky C = rt, nebo počítání kompresorového běhu, ky if C = ct). Nebo isplej zobrazuje hlášení "F" ( L = Lb) během otávání a po otávání hlásí "P" oku teplota neosáhne honoty [ + ] nebo nevyprší čas nastavený par.a. Jinak iplej pokračuje při otávání v zobrazování skutečné teploty ( L = ). 4.5 TEPLOTNÍ ALARMY Teplotní alarmy pracují na záklaě měřené teploty. Jsou relativní, tj. zaávají se jako ochylky o žáané honoty. Meze alarmu se nastavují parametrem HA (vysoká teplota) nebo LA (nízká teplota) a hystereze (necitlivost) alarmu A. Zahájení těchto alarmů lze zpozit použitím násleujících parametrů: PA oba vyloučení alarmu po zapnutí přístroje na napájení A oba vyloučení alarmu po skončení otávání At zpožění alarmu o etekce alarmových pomínek o jeho aktivace Teplotní alarm se aktivuje po uplynutí oby At, poku teplota překročila honotu [+HA] nebo se snížila po honotu [- LA]. Při teplotním alarmu isplej zobrazuje: - stříavě HI a měřenou teplotu při vysoké teplotě - stříavě LO a měřenou teplotu při nízké teplotě STR. 3

4 Horní (vysoká teplota) a sponí (nízká teplota) alarmy jsou vyřazeny při nastavení na honoty HA, La =. 4.6 FUNKCE ZAPNUTO/STAND-BY Přístroj může pracovat ve 2 režimech: ZAPNUTO: regulátor prováí normální činnost STAND-BY: regulátor neprováí regulaci a isplej je zhasnutý, svítí pouze kontrolka SET. Poku se přístroj vypne přerušením napájení, po obnově napájení pracuje v režimu, ve kterém byl pře výpakem. Funkce ZAPNUTO/STAND-BY se prováí stiskem tlačítka DOWN na sekunu, pku je nastaven parametr Fb=1. Stiskem tohoto tlačítka se přístroj přepíná ze stavu ZAPNUTO o STAND-BY a naopak. 4.7 FUNKCE UZAMČENÍ KLÁVESNICE Na přístroji lze úplně uzamknout klávesnici, to znamená, že přístroj nereaguje na stisk tlačítek. To je zvláště výhoné tam, ke je zapotřebí zabránit obsluze měnit parametry přístroje. Pro aktivaci této funkce se musí nastvit parametr Lo na honotu různou o. Honota parametru je čas neaktivity - bez stisku tlačítek, po kterém se automaticky uzamkne klávesnice, takže se zruší jejich funkce. Při stisku libovolného tlačítkau při uzamčené klávesnici se na ispleji objeví hlášení Ln. Pro oemknutí klávesnice stiskněte současně tlačítka P a UP na obu cca 5 sekun, až se na ispleji objeví LF, což signalizuje oemčení klávesnice. Nyní jsou k ispozici zase všechny funkce tlačítek. 5 TABULKA PARAMETRŮ Parametr Popis Rozsah Nast. Pozn. 1 LS Min. žáané honoty -58 HS HS Max. žáané honoty LS Žáaná honota LS HS CA Kalibrace čila ru Jenotky měření C - F C 6 P Desetinná tečka on - on 7 Ft Filtr měření sec 8 Hystereze t1 ZAP výstupu při vané 99 soně 10 t2 VYP výstupy při vané 99 soně 11 HC Režim funkce H - C C 12 i Interval otávání (ho) 24 6 hrs 13 n Interval otávání () E Délka otávání C Určení intervalu rt - ct rt otávání: rt = reálný čas ct = zapnutí výstupu 16 L Zamčení ispleje při on - - Lb otávání: = zobrazuje teplotu on= zobrazuje teplotu pře otáváním Lb= pouze hlášení F (během otávání) a P (po otávání) 17 P1 Zpožění výstupu po 99 požaavku na jeho zapnutí 18 P2 Zpožění výstupu po požaavku na jeho vypnutí 19 P3 Proleva mezi vypnutím výstupu a jeho opětovným zapnutím 20 o Zpožění výstupu po zapnutí přístroje 21 HA Horní relativní alarm (ochylka o žáané honoty) 22 LA Sponí relativní alarm (ochylka o žáané honoty) 23 A Hystereze teplotního alarmu 24 At Zpožění teplotních alarmů (o etekce) 25 PA Zpožění teplotních alarmů po zapnutí přístroje na napájení 26 A Zpožění alarmu a uvolnění ispleje po otávání 27 Fb Funkce tlačítka DOWN: = bez funkce 1= ZAP/STAND-BY 28 Lo Proleva zámku klávesnice 29 PP Heslo pro přístup k parametrům 6 PROBLÉMY, ZÁRUKY A GARANCE / STR SIGNALIZACE Signalizace poruch: Hlášení Důvo Činnost E1 -E1 Čilo je přerušeno nebo je měřená honota vyšší nebo nižší než limitní honota pro čilo 60 Zkontrolujte správné připojení čila k přístroji a správnou funkci čila EE Chyba paměti Zkontrolujte a popřípaě přeprogramujte parametry V přípaě vaného čila se termostat chová le nastavení par. t1 a t2. Další signalizace: Hlášení o F P Ln HI LO Důvo Probíhá zpožění zapnutí výstupu Probíhá otávání le L =Lb Probíhá oba po otávání L =Lb Klávesnice uzamčena Alarm vysoké teploty Alarm nízké teploty ČIŠTĚNÍ Doporučujeme čistit přístroj pouze navlhčeným jemným haříkem bez použití abrazivních čistících prostřeků nebo prostřeků obsahující rozpouštěla, která by mohla přístroj poškoit ZÁRUKA A OPRAVY Na přístroj se vztahuje záruka na konstrukční a materiálové vay 24 měsíců oe ne oání. Záruka se vztahuje na opravy přípaně výměnu přístroje. Přípané sejmutí krytu, nesprávné použití nebo nesprávná instalace veou automaticky k zániku záruky. V přípaě, že oje k poruše přístroje v záruční obě i po jejím uplynutí, kontaktujte naše obchoní oělení. Vaný přístroj je nutno zaslat na aresu istributora s porobným popisem závay na náklay objenatele, poku není ohonuto jinak.

5 7 TECHNICKÉ ÚDAJE 7.1 ELEKTRICKÉ ÚDAJE Napájení: le moelu12 Vstř/ss, 115 Vstř, 230 Vstř +/- 10% Frekvence stř: 50/60 Hz Příkon: cca 3 VA Vstup/y: 1 vstup pro teplotní čilo: PTC (KTY , C) nebo NTC (103AT-2, 25 C). Výstup/y: 1 přepínací relé (16A-AC1-oporová zátěž, 6A-AC3- inukční zátěž při 250 Vstř, 1HP 250Vstř, 1/2HP 125 Vstř). Elektrická životnost relé: op. (om. VDE) Typ režimu: type 1.B (EN ) Kategorie přepětí: II Stupeň ochrany : Třía II Izolace: Zesílená izolace mezi nízkonapěťovou částí (napájení 115/230 V a výstup relé) a čelním panelem; zesílená izolace mezi nízkonapěťovou částí (napájení 115/230 V a výstup relé) a velmi nízkým napětím (vstupy); zesílená izolace mezi napájením a výstupem relé; není izolace mezi napájením 12 V a vstupy. 7.2 MECHANICKÉ ÚDAJE Pouzro: nehořlavý plast, UL 94 V0 Rozměry: 33 x 65 mm, hloubka 50 mm Hmotnost: cca 150 g Montáž: o panelu, výřez 25 x 58 mm Připojení: šroubovací svorkovnice 2,5 mm 2 Stupeň krytí čelního panelu : IP 65 (NEMA 3S) s těsněním (není součást oávky) Stupeň znečištění: 2 Provozní teplota: 0 až 50 C Provozní relativní vlhkost: < 95 RH% bez konenzace Sklaovací teplota: -25 až +60 C 7.3 MECHANICKÉ ROZMĚRY, VÝŘEZ V PANELU A MTÁŽ [mm] 7.4 FUNKČNÍ ÚDAJE Regulace teploty: /OFF Režim otávání (pouze E51): intervalový, cykly se zastavením kompresoru Měřicí rozsah: PTC: -50 až 150 C / -58 až 199 F; NTC: -50 až 109 C / -58 až 199 F Rozlišení ispleje: 1 nebo 0,1 (pro rozsah ) Celková přesnost: +/- (0,5 % z rozsahu + 1 igit) Vzorkovací čas: 130 ms. Displej:3 místa, červený, 14 mm Software : třía A Vyhovuje normám: ECC irective 89/336 (EN55022: class B; EN : 8KV air, 4KV cont.; EN : 10V/m; EN : 2KV supply, inputs, outputs; EN : supply 2KV com. moe, 1 KV\ iff. moe; EN : 3V), 2006/95/CE (EN , EN , EN ) 7.5 OBJEDNACÍ KÓDY PŘÍSTROJŮ E51 a b c e f g hh ii E51 a b c e f g hh ii a : Napájení D = 230 Vstř C = 115 Vstř F = 12 Vstř/Vss b : Vstup N = NTC P = PTC c : Výstup S = přepínací relé 16A R = spínací relé 16A, e,f,g, : Vnitřní kóy výrobce hh, ii : Speciální kóy Doporučené moely: E51A DPS--: napájení 230 Vstř, přepínací relé 16A, vstup PTC E51A FPS--: napájení 230 Vstř, přepínací relé 16A, vstup PTC STR. 5
