MASARYKOVA UNIVERZITA

Rozměr: px
Začít zobrazení ze stránky:

Download "MASARYKOVA UNIVERZITA"

Transkript

1 MASARYKOVA UNIVERZITA PŘÍRODOVĚDECKÁ FAKULTA ÚSTAV GEOLOGICKÝCH VĚD MINERALOGICKÉ A GEOCHEMICKÉ ZHODNOCENÍ KOROZIVNÍCH PRODUKTŮ POZINKOVANÝCH ŽELEZNÝCH TRUBEK Bakalářská práce Jana Krejčí Vedoucí práce: doc. RNDr. Jaromír Leichmann, Dr. Brno 2012

2 Bibliografický záznam Autor: Jana Krejčí Přírodovědecká fakulta, Masarykova univerzita Ústav geologických věd Název práce: Studijní program: Studijní obor: Vedoucí práce: Mineralogické a geochemické zhodnocení korozivních produktů pozinkovaných železných trubek Geologie Geologie doc. RNDr. Jaromír Leichmann, Dr. Akademický rok: 2012 Počet stran: 30 Klíčová slova: Koroze, korozivní produkty, druhy korozního napadení, žárové zinkování

3 Bibliographic Entry Author: Jana Krejčí Faculty of Science, Masaryk University Department of Geological Sciences Title of Thesis: Degree programme: Field of Study: Supervisor: Mineralogical and geochemical characteristic of the corrosive product of the Zn-coated iron pipes Geology Geology doc. RNDr. Jaromír Leichmann, Dr. Academic Year: 2012 Number of Pages: 30 Keywords: corrosion, corrosive product, kinds of corrosive degradation, hot dip galvanizing

4 Abstrakt Bakalářská práce je zaměřená na korozi vodovodního potrubí a s ní související korozivní produkty. Zvýšená pozornost je věnována korozivnímu postižení u čtyř vybraných vodovodních potrubí. Ke studiu byla využita elektronová mikroskopie. Abstrakt The thesis is focused on corrosion water pipes and corrosion products. Main attention is paid to a corrosion of disability in four selected water pipes. The method of electron microscopy was used in this study.

5

6 Poděkování Na tomto místě bych ráda poděkovala svému vedoucímu bakalářské práce panu doc. RNDr. Jaromíru Leichmannovi, Dr za podnětné rady, podporu i čas, který mi věnoval. Prohlášení Prohlašuji, že jsem svoji bakalářskou práci vypracovala samostatně s využitím informačních zdrojů, které jsou v práci citovány. V Brně 27. dubna Jméno příjmení

7 Obsah: I. Úvod... 9 II. Teoretická část Koroze kovů Definice koroze Vznik koroze Koroze ve vodním prostředí Závislost teploty a koroze Druhy korozního napadení Použité materiály Žárové zinkování Žárové zinkování ponorem Korozivní produkty Situace korozivního postižení v Kampusu v Brně-Bohunicích III. Praktická část Použité metody Mikrofotodokumentace Elektronová mikroskopie Výsledky Makroskopický popis Vzorek BVS1 studená, přívodní Vzorek BVS2 teplá, přívodní Vzorek BVS3 studená, rozváděcí Vzorek BVS4 teplá, rozváděcí Minerální charakteristika povlaku Vzorek BVS1 studená, přívodní Vzorek BVS2 teplá, přívodní Vzorek BVS3 studená, rozváděcí Vzorek BVS4 teplá, rozváděcí Tloušťka a charakteristika Zn vrstvy Vzorek BVS1 studená, přívodní

8 8.3.2 Vzorek BVS2 teplá, přívodní Vzorek BVS3 studená, rozváděcí Vzorek BVS4 teplá, rozváděcí IV. Diskuze V. Závěr Seznam literatury

9 I. Úvod Předměty zhotovené ze železa podléhají působení kyslíku a plynů ve vzduchu a vodě. Tyto vlivy působí především na povrch materiálu. Mění jeho vzhled a při větší korozi dochází k mechanickým změnám. Proto se výrobky ze železa podrobují povrchovým úpravám a tím se mohou stát odolnější. Koroze je děj, který znehodnocuje předměty a způsobuje tak značné škody. Tato práce je zaměřená na korozí postižené pozinkované železné potrubí. Jedna z možností protikorozní ochrany se získá pomocí zinku. Zinek je neušlechtilý kov, jehož korozní rychlost je ovlivněna hodnotou ph prostředí. Ve většině typů kyslíkatých atmosfér vznikají na zinku bílé korozní produkty. Ve vlhkých teplých prostředích s četnými kondenzacemi a pomalým vysycháním vznikají objemné korozní zplodiny a korozní rychlost se zvyšuje. Urychlení koroze na potrubí může ovlivnit i vlastní materiál, jeho úprava a také kvalita vody. 9

10 II. Teoretická část 1 Koroze kovů 1.1 Definice koroze Korozi lze definovat jako znehodnocení materiálu způsobené chemickým nebo fyzikálně chemickým působením prostředí. Prostředí, které způsobuje korozi je velmi rozmanité, nejrozšířenějším je však působení zemské atmosféry. Korozí rozumíme samovolné a postupné rozrušování kovového materiálu, způsobené reakcí mezi daným povrchem a okolním prostředím. Tento proces je nežádoucí, znehodnocující a trvalý. Dochází k úbytku kovové hmoty a z kovového materiálu se stává nekovový. (Bartoníček 1966) Podle Černého (1984) korozivní procesy vedou k rozrušování materiálu a chemickým změnám, kterými se mění povrch kovů. Nejčastěji se u vodovodního potrubí vyskytují tyto typy koroze: plošná, bodová, selektivní a bimetalická. Koroze železa je jedním z nejkomplikovanějších a nákladných problémů týkajících se pitné vody. Řada parametrů má vliv na korozi, a to včetně kvality vody, její složení, proudění, biologické aktivity a korozivních inhibitorů. 1.2 Vznik koroze V každém konkrétním případě je třeba provést úplný rozbor systému kov-korozní prostředí se zahrnutím všech faktorů, které mohou děj kvalitativně a kvantitativně ovlivnit. Jsou to především: Samotný materiál ze kterého je předmět zhotoven (složení, čistota a struktura kovů, vnitřní pnutí) 10

11 Prostředí ve kterém se předmět nachází (působení a kvalita vody, působení agresivních plynů, teploty a vlhkost, tlak, abrazivní vlivy, mechanické namáhání) Úprava materiálu Koroze ve vodním prostředí Jedním z faktorů, který podporuje korozi je voda. V případě, že ochranný film není kompletně vyvinutý, dochází k rychlé korozi zinku vodou. Kapitola zpracovaná podle Bartoníčka (1966) definuje korozní produkty vznikající při korozi v kapalinách, které se vyznačují mnohem složitějšími vlastnostmi. Vznik vrstvy korozních zplodin na rozhraní kovu a kapalného prostředí ovlivňuje korozní chování kovů. Pokud je zinek vystaven destilované vodě, jako ochranný film vzniká na vrstvě oxidů vrstva hydroxidů zinku, tzv. bílá koroze. V prostředí přírodních vod obvykle vykazuje menší hodnoty koroze. To je způsobeno jednak tím, že destilovaná voda má větší korozivní potenciál, ale i tím, že přírodní vody obsahují množství rozpuštěných látek, jako například karbonátů, které mají tendenci vytvářet minerální nárůsty. Korozi ovlivňují především tyto faktory: ph, teplota vody, celkový obsah kationtů hořčíku a vápníku Mg₂+ a Ca₂+, kyselost ph menší než 4.2, zásaditost ph vyšší než 8.2, obsah rozpuštěného kyslíku a celkový obsah organického uhlíku. Aby voda neměla korozivní účinky a sklon k tvoření nárůstů, musí být ve vápenato-uhličitanové rovnováze. V potrubních vodách má podstatný vliv na korozi prokysličení vody CO₂ a HCO₃. Ve studené vodě v nichž se netvoří ochranné vrstvy CaCO₃, je průměrná koroze 0.06 mm za rok. V tvrdých vodách je koroze řádově nižší. Kyselé uhličitany vápenaté i hořečnaté rozpuštěné v přírodních vodách snižují korozi, protože se tvoří ochranné vrstvy obsahující zásaditý uhličitan zinečnatý, hořečnatý a vápenatý. Koroze se urychluje v kombinaci s teplou vodou. 11

12 1.2.2 Závislost teploty a koroze Podle Bartoníčka (1966) teplota vody ovlivňuje korozní děj přímo tím, že mění rychlost chemických reakcí a nepřímo změnou rozpustnosti plynů ve vodě a ovlivněním rovnovážných stavů rozpustných látek. Dále mění vlastnosti ochranných vrstev. Se zvyšující se teplotou koroze oceli ve vodě nejdříve stoupá, převládá vliv urychlení chemických reakcí. Složení vody ovlivňuje rychlost koroze i oblast napadení. V teplých vodách prokazujeme závislost koroze na ph menší než ve studené a nad 60 C již neexistuje. (Obr.1). O rychlosti koroze přitom stále rozhoduje přítomnost kyslíku, takže např. v měkké vodovodní vodě dochází při ohřívání k silné korozi. Zinková ochranná vrstva vykazuje specifické chování při teplotách okolo 60 C, kde vlivem změny polarity zinkové ochranné vrstvy vůči podkladovému železu dochází k intenzivní jamkové korozi. Korozivní účinky se zmenšují s růstem obsahu hydrouhličitanových a vápenatých iontů, obsahu křemičitanů, uhličitanů a fosforečnanů (tvrdá voda) a naopak koroze se zvyšuje s obsahem síranů, dusičnanů a chloridů (měkká voda). (Černý 1984) Obr. 1. Závislost rychlosti koroze na ph a teplotě. 12

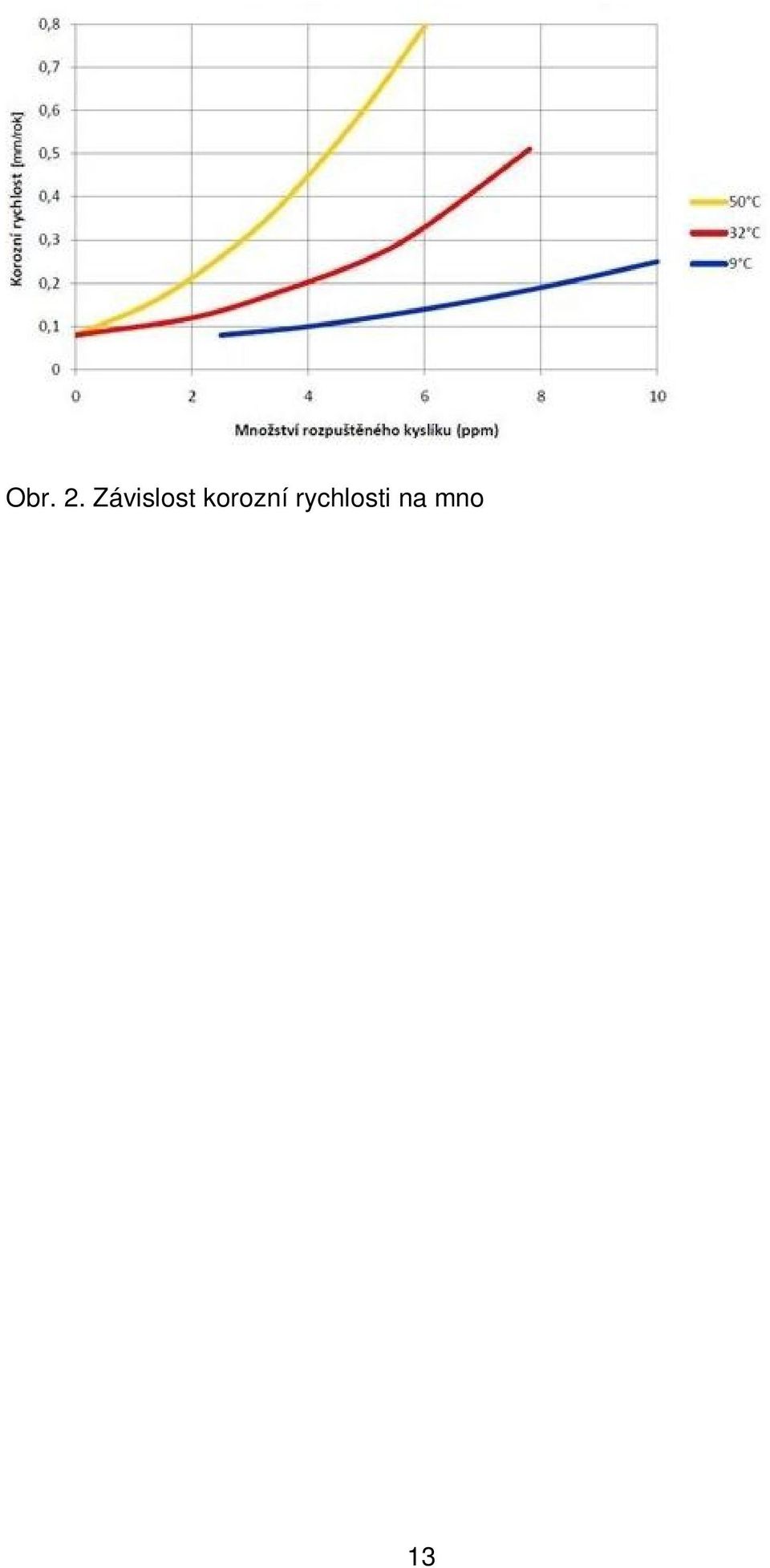

13 Obr. 2. Závislost korozní rychlosti na množství O₂ a teplotě. 2 Druhy korozního napadení Druhy korozního napadení se rozlišují podle intenzity a charakteru pronikání prostředí do kovu a porušování jeho struktury. Napadení rozlišujeme následující: rovnoměrné, nerovnoměrné, skvrnité, důlkové, bodové, nitkovité, selektivní, mezikrystalové. (Bartoníček 1966) 13

14 Obr. 3 Druhy korozivního napadení podle Bartoníčka (1966). A rovnoměrné napadení; B nerovnoměrné napadení; C skvrnité napadení; D důlkové napadení; E bodové napadení; G povrchové napadení; H selektivní napadení 14

15 Obr. 4. Druhy korozního napadení. (Bartoníček 1966) J mezikrystalové napadení; K transkrystalové napadení; L extrakční napadení; M korozní trhliny a lomy 3 Použité materiály Norma ČSN EN stanovuje požadavky na trubky z nelegované oceli vhodné pro svařování a řezání závitů a také několik volitelných požadavků pro konečnou úpravu konců trubek a ochranných povlaků. Platí pro trubky vnějšího průměru 10,2 mm až 165,1 mm. Kvalita zinkové ochranné vrstvy se stanovuje v normě ČSN EN Podle této normy se používají trubky se souvislou vrstvou pozinkování s nejmenší tloušťkou 55 µm. 15

16 4 Žárové zinkování Povrchová úprava žárovým zinkováním poskytuje dlouhodobou antikorozní ochranu železným výrobkům. Pro zinkování se užívá hutního zinku, který se leguje hliníkem v množství 2 4 %, čímž se dosahuje vysokého lesku povlaku, zlepšení plastických vlastností a snížení jeho hmotnosti. Zinková vrstva slouží jako anodová část a ocelovému materiálu tak dává katodovou ochranu. Nevýhodou zinkových vrstev je, že při kondenzaci vodních par nebo orosení se na povrchu vytvoří bílá koroze. (Bartoníček 1966). Ta je dobře vidět na některých trubkách z Univerzitního kampusu. 4.1 Žárové zinkování ponorem Zinkování se provádí ponořením výrobků do zinkové lázně o teplotě cca 450 C. V lázni se nechají po dobu s, závisí na tloušťce a konstrukci materiálu. Poté se předměty vytahují rychlostí m/min, po vytažení se v peci očistí na řadu přichází chlazení. Lázeň pro žárové zinkování musí obsahovat především roztavený zinek. Celkový obsah ostatních prvků v roztaveném zinku nesmí překročit 1.5 hmot. %. Hlavním účelem povlaků žárového zinku je chránit ocelový výrobek před korozí, estetické vlastnosti jsou méně významné. (ČSN ISO 1461) Životnost vzrůstá s tloušťkou povlaku, nicméně tlustší povlaky jsou náchylnější k mechanickému poškození. Trubky, které mají být zinkovány, musí mít hladký povrch odpovídající způsobu výroby. 5 Korozivní produkty Podle Bartoníčka (1966) rozmístění korozivních produktů na povrchu kovu závisí více než na čistotě kovu na stavu jeho povrchu a na vnějších podmínkách. V čisté 16

17 vodě se korozivní produkty tvoří jen na určitých místech, kde je porušen přirozený ochranný kysličníkový film vzniklý na vzduchu. To obvykle vede k nerovnoměrnému napadení. Při vyšším obsahu aniontů poskytujících rozpustné soli se v neutrálních prostředích plocha pokrytá korozními produkty rozšiřuje a napadení je rovnoměrnější. Obr. 5. Korozní produkty v ocelové trubce rozvodu pitné vody 6 Situace korozivního postižení v Kampusu v Brně- Bohunicích V univerzitním kampusu v Brně-Bohunicích bylo po provedených rozborech zjištěno, že voda nevyhovuje hygienickým požadavkům, a proto musela být označena za nepitnou. V objektu došlo k výraznému korozivnímu napadení u obou teplovodních potrubí, které je intenzivnější na spodní části trubky. Trubky vedoucí teplou vodu vykazují podstatně vyvinutější a mocnější minerální nárůsty. (Obr. 6, 7) Zinková vrstva se na trubkách vyskytuje reliktně, pokrývá méně než 10 % studovaného materiálu. (Leichmann 2011) Přívodní potrubí pro teplou vodu je silně korozně napadené ve všech studovaných vzorcích odebraných napříč Kampusem, zatímco rozváděcí potrubí vykázalo napadení přibližně u poloviny vzorků. Stav potrubí pro studenou vodu se ukazuje jako výrazně lepší. (Obr. 8, 9), (Belko 2010) 17

18 Korozi ve větším měřítku tvoří minerální nárůsty, které mohou být utvářeny karbonáty s proměnlivým obsahem Ca komponenty (kalcit) a Zn komponenty (smithsonit). (Leichmann 2011). Karbonáty se mohou vyskytovat v několika morfologických typech jako klence, jehličkovité krystaly, polštářovité agregáty. Podle Leichmanna (2011) vznik těchto nárůstů je možno vysvětlit jako reakci z potrubí uvolněného Zn s CO₂ rozpuštěným ve vodě za spoluúčasti Ca. Povrch minerálních nárůstů je ideálním prostředím pro výskyt bakterií. Obr. 6., 7. Situace vodovodního potrubí pro teplou vodu. (Leichmann 2011) 18

19 Obr. 8., 9. Korozivní produkty ve vodovodním potrubí pro studenou vodu. (Leichmann 2011) III. Praktická část Práce je zaměřena na pozorování korozivních produktů vytvořených na vodovodním potrubí. K rozboru byly dodány vzorky potrubí odebrané z Univerzitního kampusu v Brně Bohunicích. Trubky jsou jednak většího průměru, používané jako přívodní potrubí a trubky menších průměrů, tzv. rozváděcí potrubí. 7 Použité metody 7.1 Mikrofotodokumentace Tímto pojmem se rozumí zachycení snímků za použití mikroskopu, tedy snímání obrazu při velkém zvětšení. 19

20 7.1.1 Elektronová mikroskopie Elektronová mikroskopie využívá magnetické pole usměrňující proud rychlých elektronů tak, že při dopadu na stínítko se vytvoří mnohonásobně zvětšený geometrický obraz pozorovaného objektu. Pro studium morfologie povrchu trubek byl použit skenovací elektronový mikroskop, v tomto případě přístroj JEOL 6490 LV určený k pozorování povrchu různých objektů. Předností mikroskopu je jeho vyšší rozlišovací schopnost a velká hloubka ostrosti. Na přístroji byly také provedeny EDX analýzy, které umožňují zobrazit prvkové složení vzorku. Tloušťka Zn ochranného povlaku byla měřena při 200x zvětšení. 8 Výsledky 8.1 Makroskopický popis Vzorek BVS1 studená, přívodní Dobře zřetelné nepravidelné minerální nárůsty. Na vnitřním povrchu trubky je zbytková zinková vrstva. Bílé korozní produkty zinku jsou převrstveny úsadami korozních produktů železa. 20

21 8.1.2 Vzorek BVS2 teplá, přívodní Obr. 10 Makrofotografie, minerální nárůsty Silné, ale nestejnoměrně vyvinuté minerální nárůsty. Na spodní části profilu trubky ulpívá souvislá vrstva korozních produktů podkladového železa. Zinková ochranná vrstva je prakticky odkorodovaná. Ve střední části profilu trubky se zvyšuje podíl ploch se zbytkovým zinkovým povlakem. Obr. 11 Makrofotografie, minerální nárůsty 21

22 8.1.3 Vzorek BVS3 studená, rozváděcí Nepravidelné světle hnědé minerální nárůsty, místy se vyskytuje bílá koroze, která tvoří chomáčkovité útvary. Jedná se o smithsonit. Obr. 12 Makrofotografie, minerální nárůsty Vzorek BVS4 teplá, rozváděcí Vnitřní povrch trubky pokrývá nepravidelná vrstva světle hnědých korozních produktů železa a ve spodní vrstvě jsou patrné bílé objemné korozní produkty zinku. Ojediněle pod vrstvou bílých korozních produktů vidíme i zinkovou vrstvu (horní polovina trubky). 22

23 Obr. 13 Makrofotografie, minerální nárůsty 8.2 Minerální charakteristika povlaku Vzorek BVS1 studená, přívodní Tenký lem zinku, projevující se světlejším odstínem Složení světlejší části 1: Zn 56,8 %hm, Fe 42,5 %hm, 0,7 Cl % hm. Složení tmavší částí 2: Fe 91,8 % hm, Zn 7,6 % hm, Mn 0,6 % hm 1 2 Obr. 14 Řez vnitřní stěnou trubky u vzorku BVS 23

24 8.2.2 Vzorek BVS2 teplá, přívodní Minerální nárůsty tvoří karbonáty v podobě klence a jehličkovitých krystalů. Podíl Zn komponenty (Smithsonit). - Minerální složení povlaku (%): klenec jehlička CO2 53, Al2O3 0,7 0,7 SiO2 0,46 CaO 33, FeO 1,06 1,59 ZnO 9,74 3,88 klenec jehličkovitý krystal Obr. 15 Mikrostruktura povlaku na vnitřní straně trubky - vzorek BVS Vzorek BVS3 studená, rozváděcí - Podle chemického složení se jedná o smithsonit - 1 CO2 31,1 Al2O3 SiO2 0,7 CaO 1,1 FeO ZnO 67,2 24

25 Obr. 16 Mikrostruktura povlaku na vnitřní straně trubky - vzorek BVS Vzorek BVS4 teplá, rozváděcí - Vyšší podíl Zn komponenty (Smithsonit) - polštářek CO Al2O3 SiO2 1.1 CaO FeO 1,7 ZnO 58,2 polštářkovitý agregát Obr. 17 Mikrostruktura povlaku na vnitřní straně trubky vzorek BVS4 25

26 8.3 Tloušťka a charakteristika Zn vrstvy Vzorek BVS1 studená, přívodní Potrubí zcela bez zinkové vrstvy Vzorek BVS2 teplá, přívodní Obr. 18 Mikrofotografie řezu stěnou trubky Zcela bez vrstvy Zn, známky atmosférické koroze Obr. 19 Mikrofotografie řezu stěnou trubky Vzorek BVS3 studená, rozváděcí Na potrubí se vyskytují relikty Zn vrstvy. 26

27 zinek Vzorek BVS4 teplá, rozváděcí Relikty Zn vrstvy. Obr. 20 Mikrofotografie řezu stěnou trubky zinek Obr. 21 Mikrofotografie řezu stěnou trubky IV. Diskuze Je zjevné, že u obou teplovodních potrubí došlo k výraznému korozivnímu napadení, které je intenzivnější na spodní straně, ve které protékala voda. Potrubí pro studenou vodu (obr. 10,12) vykazuje menší minerální nárůsty korozivních produktů. Zn vrstva (původní antikorozní vrstva) však pokrývá méně než 30 % materiálu. (obr. 20) Trubky na teplou vodu (obr. 11,13) ukazují mnohem vyvinutější minerální nárůsty. Zn vrstva se vyskytuje pouze reliktně, pokrývá 10% studovaného 27

28 materiálu. (obr. 21) Koroze teplé vody je tedy intenzivnější, to odpovídá teoretickým předpokladům zmíněných v kapitole Životnost Zn ochranné vrstvy závisí na korozní agresivitě prostředí. Zn vrstva by se neměla používat pro rozvody teplé vody, ta může způsobit velice krátkou životnost povlaku a následně bodovou korozi. Žárový zinkový povlak o tloušťce 55 μm, tj. minimální tloušťka zinkového povlaku na vnitřním povrchu trubek podle ČSN EN Vnitřní a/nebo vnější ochranné povlaky na trubkách by měl zajistit dostatečnou ochranu železných trubek v pitné vodě. Ovšem zinkový povlak musí mít takovou strukturu, že vnější vrstva tvořená čistým zinkem, má tloušťku cca 30 % z celkové tloušťky povlaku, tj. cca 17 μm. Na hodnocených trubkách bylo zjištěno, že tloušťka vnější vrstvy byla cca 10 μm a byla velmi nerovnoměrná. Koroze na vnitřním povrchu trubek způsobuje zabarvení vody a její zápach. Korozi ovlivňují především tyto faktory: ph a teplota vody. Při vyšších hodnotách ph budou vznikat nárůsty karbonátů a železa, ale pod nimi bude dále probíhat koroze. Naopak při nízkých hodnotách ph často vzniká červená voda rozpouštěním produktů koroze na malé části. Korozivní produkty na potrubí jsou tvořeny karbonáty s obsahem Ca komponenty (kalcit CaCO₃) a Zn komponenty (Smithsonit ZnCO₃). Působením kyslíku se na zinku tvoří vrstva oxidů zinku ZnO (zinkit) a přímou reakcí zinkitu a CO₂ vzniká smithsonit. Vznik korozivních produktů je možno vysvětlit jako reakci Zn, uvolněného z potrubí a CO₂ rozpuštěného ve vodě za spoluúčasti Ca obsaženým v dodávané vodě. CO₂ je důležitou složkou ovlivňující agresivitu vody, způsobuje především změnu ph. Karbonáty zinku se vyskytují v několika morfologických typech, jako klenec, (obr.15) polštářkovité, ledvinité agregáty nebo jehličkovité krystaly. Na základě porovnání s obrázkem 3, 4 bylo stanoveno, že se korozní napadení nejvíce podobá rovnoměrnému, nerovnoměrnému a skvrnitému napadení. Rovnoměrná koroze je na první pohled viditelná, ovšem není tak nebezpečná jako koroze nerovnoměrná a to hlavně z důvodu malé hloubky. Možnosti snížení koroze v systémech pitné vody jsou např.: vhodná tvrdost a ph vody nebo použití vhodnějšího materiálu než jsou pozinkované železné trubky. 28

29 V. Závěr V této práci byly shrnuty základní znalosti o korozi kovů a problematika korozního postižení potrubních systémů. Korozi materiálů lze klasifikovat podle toho, jak se navenek projevuje. V další řadě podle následků jejího působení. Z těchto hledisek rozeznáváme korozi rovnoměrnou, důlkovou, bodovou, selektivní, strukturní. Korozi urychluje vyšší teplota vody, kdy plyny přestávají být rozpuštěné a vyskytují se ve formě malých bublinek. Ve studené vodě jsou plyny přirozeně lépe solubilní a z tohoto důvodu se ve studené vodě koroze objevuje mnohem později. Koroze v distribučních systémech pitné vody souvisí s chemickými a fyzikálněchemickými procesy, které probíhají v potrubí. Způsobuje tak změny jakosti pitné vody. Minerální produkty korozivních produktů vznikají jako důsledek interakce kovu s prostředím. Jsou tvořeny karbonáty, které se mohou vyskytovat v několika morfologických typech. Výskyt těchto nárůstů se zintenzivňuje u potrubí pro teplou vodu. Z fotodokumentace je patrné, že vyšší výskyt silného korozního napadení je u potrubí přívodního, tak rozvodního s teplou vodou. U potrubí pro studenou vodu se koroze prokázala v menší míře. 9 Seznam literatury Leichmann J. (2011), Zpráva o výzkumu vnitřního potrubí vodovodních trubek použitých v kampusu Bohunice s pomocí elektronové mikroskopie, Brno Belko J. (2011), Posouzení stavu pozinkovaného vodovodního potrubí na pavilonech zelené etapy faze E a F v UKB, 13 s. Bartoníček R. (1966), Koroze a protikorozní ochrana kovů, 1. Vyd. Praha: Academia, nakladatelství Československá akademie věd, 720 s. Černý M. (1984), Korozní vlastnosti kovových konstrukčních material, 264 s. Praha 29

30 ČSN ISO (2010) Zinkové povlaky nanašené žárově ponorem na ocelové a litinové výrobky Specifické a zkušební metody, 20 s. ČSN EN (2001) Vnitřní a/nebo vnější ochranné povlaky na ocelových trubkách Požadavky na povlaky nanášené žárovým zinkováním ponorem v automatizovaných provozech, 16 s. ČSN EN (2007). rubky z nelegované oceli vhodné ke svařování a řezání závitů. Technické dodací podmínky, 28 s. Halbrštátová R. Knotková Čermáková D. (1968), Atmosferická koroze kovů a možnosti zvýšení jejich životnosti zéjména se zaměřením na ocelové výrobky, 86 s. Praha Chmela J. (1979), Koroze a ochrana material, 25 s., Praha Shreir, L.L. Jarman, R.A. Burstein, G.T. (1994): Corrosion,3 ed. A division of Reed Educational and Professional Publishing Ltd. Oxford. 30

MINERALOGICKÉ A GEOCHEMICKÉ ZHODNOCENÍ KOROZIVNÍCH PRODUKTŮ POZINKOVANÝCH ŽELEZNÝCH TRUBEK

MINERALOGICKÉ A GEOCHEMICKÉ ZHODNOCENÍ KOROZIVNÍCH PRODUKTŮ POZINKOVANÝCH ŽELEZNÝCH TRUBEK MASARYKOVA UNIVERZITA PŘÍRODOVĚDECKÁ FAKULTA ÚSTAV GEOLOGICKÝCH VĚD MINERALOGICKÉ A GEOCHEMICKÉ ZHODNOCENÍ KOROZIVNÍCH PRODUKTŮ POZINKOVANÝCH ŽELEZNÝCH TRUBEK (Rešerše k bakalářské práci) Jana Krejčí Vedoucí

Více

Úpravy povrchu. Pozinkovaný materiál. Zinkový povlak - záruka elektrochemického ochranného působení 1 / 16

Úpravy povrchu. Pozinkovaný materiál. Zinkový povlak - záruka elektrochemického ochranného působení 1 / 16 Úpravy povrchu Pozinkovaný materiál Zinkový povlak - záruka elektrochemického ochranného působení 1 / 16 Aplikace žárově zinkovaných předmětů Běžnou metodou ochrany oceli proti korozi jsou ochranné povlaky,

Více

J. Kubíček FSI Brno 2018

J. Kubíček FSI Brno 2018 J. Kubíček FSI Brno 2018 Fosfátování je povrchová úprava, kdy se na povrch povlakovaného kovu vylučují nerozpustné fosforečnany. Povlak vzniká reakcí iontů z pracovní lázně s ionty rozpuštěnými z povrchu

Více

KOROZE. Autor: Mgr. Stanislava Bubíková. Datum (období) tvorby: 25. 4. 2012. Ročník: devátý

KOROZE. Autor: Mgr. Stanislava Bubíková. Datum (období) tvorby: 25. 4. 2012. Ročník: devátý Autor: Mgr. Stanislava Bubíková KOROZE Datum (období) tvorby: 25. 4. 2012 Ročník: devátý Vzdělávací oblast: Člověk a příroda / Chemie / Chemické reakce; chemie a společnost 1 Anotace: Žáci se seznámí se

Více

Opatření děkana č. 1/2012 Pokyny pro vypracování bakalářských, diplomových a rigorózních prací na Přírodovědecké fakultě MU

Opatření děkana č. 1/2012 Pokyny pro vypracování bakalářských, diplomových a rigorózních prací na Přírodovědecké fakultě MU Opatření děkana č. 1/2012 Pokyny pro vypracování bakalářských, diplomových a rigorózních prací na Přírodovědecké fakultě MU Bakalářské, diplomové a rigorózní práce odevzdávané k obhajobě na Přírodovědecké

Více

Koroze kovů. Koroze lat. corode = rozhlodávat

Koroze kovů. Koroze lat. corode = rozhlodávat Koroze kovů Koroze lat. corode = rozhlodávat Koroze kovů Koroze kovů, plastů, silikátových materiálů Principy korozních procesů = korozní inženýrství Strojírenství Mechanická pevnost Vzhled Elektotechnika

Více

1.1.1 Hodnocení plechů s povlaky [13, 23]

1.1.1 Hodnocení plechů s povlaky [13, 23] 1.1.1 Hodnocení plechů s povlaky [13, 23] Hodnocení povlakovaných plechů musí být komplexní a k určování vlastností základního materiálu přistupuje ještě hodnocení vlastností povlaku v závislosti na jeho

Více

KOROZE A TECHNOLOGIE POVRCHOVÝCH ÚPRAV

KOROZE A TECHNOLOGIE POVRCHOVÝCH ÚPRAV KOROZE A TECHNOLOGIE POVRCHOVÝCH ÚPRAV Přednáška č. 04: Druhy koroze podle vzhledu Autor přednášky: Ing. Vladimír NOSEK Pracoviště: TUL FS, Katedra materiálu Koroze podle vzhledu (habitus koroze) 2 Přehled

Více

Pokyny pro vypracování bakalářských, diplomových a rigorózních prací na Přírodovědecké fakultě MU

Pokyny pro vypracování bakalářských, diplomových a rigorózních prací na Přírodovědecké fakultě MU Opatření děkana Přírodovědecké fakulty Masarykovy univerzity č. 12 / 2018 Pokyny pro vypracování bakalářských, diplomových a rigorózních prací na Přírodovědecké fakultě MU (ve znění účinném od 15.12.2018)

Více

Úprava podzemních vod ODKYSELOVÁNÍ

Úprava podzemních vod ODKYSELOVÁNÍ Úprava podzemních vod ODKYSELOVÁNÍ 1 Způsoby úpravy podzemních vod Neutralizace = odkyselování = stabilizace vody odstranění CO 2 a úprava vody do vápenato-uhličitanové rovnováhy Odstranění plynných složek

Více

Měření a hodnocení rychlosti koroze při procesu úpravy vody

Měření a hodnocení rychlosti koroze při procesu úpravy vody Měření a hodnocení rychlosti koroze při procesu úpravy vody Ing. Kateřina Slavíčková, Ph.D. 1) prof. Ing. Alexander Grünwald,CSc 1), Ing. Marek Slavíček, Ph.D. 1), Ing. Bohumil Šťastný Ph.D. 1), Ing. Klára

Více

A U T O R : I N G. J A N N O Ž I Č K A S O Š A S O U Č E S K Á L Í P A V Y _ 3 2 _ I N O V A C E _ 1 3 0 8 _ K O R O Z E A O C H R A N A P R O T I K

A U T O R : I N G. J A N N O Ž I Č K A S O Š A S O U Č E S K Á L Í P A V Y _ 3 2 _ I N O V A C E _ 1 3 0 8 _ K O R O Z E A O C H R A N A P R O T I K A U T O R : I N G. J A N N O Ž I Č K A S O Š A S O U Č E S K Á L Í P A V Y _ 3 2 _ I N O V A C E _ 1 3 0 8 _ K O R O Z E A O C H R A N A P R O T I K O R O Z I _ P W P Název školy: Číslo a název projektu:

Více

POVRCHY A JEJICH DEGRADACE

POVRCHY A JEJICH DEGRADACE POVRCHY A JEJICH DEGRADACE Ing. V. Kraus, CSc. Opakování z Nauky o materiálu 1 Povrch Rozhraní dvou prostředí (není pouze plochou) Skoková změna sil ovlivní: povrchovou vrstvu materiálu (relaxace, rekonstrukce)

Více

Jakost vody. Pro tepelné zdroje vyrobené z nerezové oceli s provozními teplotami do 100 C. Provozní deník 6 720 806 967 (2013/02) CZ

Jakost vody. Pro tepelné zdroje vyrobené z nerezové oceli s provozními teplotami do 100 C. Provozní deník 6 720 806 967 (2013/02) CZ Provozní deník Jakost vody 6 720 806 966-01.1ITL Pro tepelné zdroje vyrobené z nerezové oceli s provozními teplotami do 100 C 6 720 806 967 (2013/02) CZ Obsah Obsah 1 Kvalita vody..........................................

Více

Poškození strojních součástí

Poškození strojních součástí Poškození strojních součástí Degradace strojních součástí Ve strojích při jejich provozu probíhají děje, které mají za následek změny vlastností součástí. Tyto změny jsou prvotními technickými příčinami

Více

NEREZOVÁ OCEL PRAKTICKÁ PŘÍRUČKA

NEREZOVÁ OCEL PRAKTICKÁ PŘÍRUČKA NEREZOVÁ OCEL PRAKTICKÁ PŘÍRUČKA 1. DRUHY OCELI A JEJICH VLASTNOSTI 2. DRUHY KOROZE NEREZOVÉ OCELI 3. NEREZOVÁ OCEL U BAZÉNOVÝCH INSTALACÍ 4. KOROZE NEREZOVÉ OCELI 5. PRAKTICKÉ RADY PRO POUŽITÍ NEREZOVÉ

Více

Inhibitory koroze kovů

Inhibitory koroze kovů Inhibitory koroze kovů Úvod Korozní rychlost kovových materiálů lze ovlivnit úpravou prostředí, ve kterém korozní děj probíhá. Mezi tyto úpravy patří i použití inhibitorů koroze kovů. Inhibitor je látka,

Více

METALOGRAFIE II. Oceli a litiny

METALOGRAFIE II. Oceli a litiny METALOGRAFIE II Oceli a litiny Slitiny železa, uhlíku a popřípadě dalších prvků se nazývají oceli a litiny. Oceli jsou slitiny železa obsahující do 2,14 hm. % uhlíku, litiny s obsahem uhlíku nad 2,14 hm.

Více

Identifikace zkušebního postupu/metody PP 621 1.01 (ČSN ISO 9556, ČSN ISO 4935) PP 621 1.02 (ČSN EN 10276-2, ČSN 42 0525)

Identifikace zkušebního postupu/metody PP 621 1.01 (ČSN ISO 9556, ČSN ISO 4935) PP 621 1.02 (ČSN EN 10276-2, ČSN 42 0525) List 1 z 9 Pracoviště zkušební laboratoře: Odd. 621 Laboratoř chemická, fázová a korozní Protokoly o zkouškách podepisuje: Ing. Karel Malaník, CSc. ředitel Laboratoří a zkušeben Ing. Vít Michenka zástupce

Více

ÚPRAVA VODY V ENERGETICE. Ing. Jiří Tomčala

ÚPRAVA VODY V ENERGETICE. Ing. Jiří Tomčala ÚPRAVA VODY V ENERGETICE Ing. Jiří Tomčala Úvod Voda je v elektrárnách po palivu nejdůležitější surovinou Její množství v provozních systémech elektráren je mnohonásobně větší než množství spotřebovaného

Více

VÚHŽ a.s. Laboratoře a zkušebny č.p. 240, Dobrá

VÚHŽ a.s. Laboratoře a zkušebny č.p. 240, Dobrá Pracoviště zkušební laboratoře: 1. 621 - Laboratoř chemická 2. 622 - Laboratoř metalografická 3. 623 - Laboratoř mechanických vlastností 4. 624 - Laboratoř korozní Laboratoř je způsobilá aktualizovat normy

Více

Úvod do koroze. (kapitola, která bude společná všem korozním laboratorním pracím a kterou studenti musí znát bez ohledu na to, jakou práci dělají)

Úvod do koroze. (kapitola, která bude společná všem korozním laboratorním pracím a kterou studenti musí znát bez ohledu na to, jakou práci dělají) Úvod do koroze (kapitola, která bude společná všem korozním laboratorním pracím a kterou studenti musí znát bez ohledu na to, jakou práci dělají) Koroze je proces degradace kovu nebo slitiny kovů působením

Více

MECHANIKA HORNIN A ZEMIN

MECHANIKA HORNIN A ZEMIN MECHANIKA HORNIN A ZEMIN podklady k přednáškám doc. Ing. Kořínek Robert, CSc. Místnost: C 314 Telefon: 597 321 942 E-mail: robert.korinek@vsb.cz Internetové stránky: fast10.vsb.cz/korinek Katedra geotechniky

Více

THE IMPACT OF PROCESSING STEEL GRADE 14 260 ON CORROSIVE DEGRADATION VLIV TEPELNÉHO ZPRACOVÁNÍ OCELI 14 260 NA KOROZNÍ DEGRADACI

THE IMPACT OF PROCESSING STEEL GRADE 14 260 ON CORROSIVE DEGRADATION VLIV TEPELNÉHO ZPRACOVÁNÍ OCELI 14 260 NA KOROZNÍ DEGRADACI THE IMPACT OF PROCESSING STEEL GRADE 14 260 ON CORROSIVE DEGRADATION VLIV TEPELNÉHO ZPRACOVÁNÍ OCELI 14 260 NA KOROZNÍ DEGRADACI Votava J., Černý M. Ústav techniky a automobilové dopravy, Agronomická fakulta,

Více

J.Kubíček 2018 FSI Brno

J.Kubíček 2018 FSI Brno J.Kubíček 2018 FSI Brno Chemicko-tepelným zpracováním označujeme způsoby difúzního sycení povrchu různými prvky. Nasycujícími (resp. legujícími) prvky mohou být kovy i nekovy. Cílem chemickotepelného zpracování

Více

KOROZNÍ CHOVÁNÍ Mg SLITIN V PROVZDUŠNĚNÉM FYZIOLOGICKÉM ROZTOKU

KOROZNÍ CHOVÁNÍ Mg SLITIN V PROVZDUŠNĚNÉM FYZIOLOGICKÉM ROZTOKU KOROZNÍ CHOVÁNÍ Mg SLITIN V PROVZDUŠNĚNÉM FYZIOLOGICKÉM ROZTOKU František HNILICA a, LUDĚK JOSKA b, BOHUMIL SMOLA c, IVANA STULÍKOVÁ c a České vysoké učení technické v Praze, Fakulta strojní, Technická

Více

Elektronová mikroskopie SEM, TEM, AFM

Elektronová mikroskopie SEM, TEM, AFM Elektronová mikroskopie SEM, TEM, AFM Historie 1931 E. Ruska a M. Knoll sestrojili první elektronový prozařovací mikroskop 1939 první vyrobený elektronový mikroskop firma Siemens rozlišení 10 nm 1965 první

Více

VLIV KOROZNÍHO PŮSOBENÍ OCELÍ S VYSOKÝM OBSAHEM MANGANU A CHROMU NA ŽÁRUVZDORNOU KERAMIKU. Libor BRAVANSKÝ, Kateřina KADLÍKOVÁ

VLIV KOROZNÍHO PŮSOBENÍ OCELÍ S VYSOKÝM OBSAHEM MANGANU A CHROMU NA ŽÁRUVZDORNOU KERAMIKU. Libor BRAVANSKÝ, Kateřina KADLÍKOVÁ VLIV KOROZNÍHO PŮSOBENÍ OCELÍ S VYSOKÝM OBSAHEM MANGANU A CHROMU NA ŽÁRUVZDORNOU KERAMIKU Libor BRAVANSKÝ, Kateřina KADLÍKOVÁ SEEIF Ceramic,a.s., Rájec-Jestřebí, Česká Republika libor.bravansky@ceramic.cz

Více

ZKOUŠENÍ KOROZNÍ ODOLNOSTI PLAZMOVĚ NANÁŠENÝCH NITRIDICKÝCH VRSTEV NA OCELÍCH CORROSION RESISTANCE TESTING OF PLASMA NITRIDATION LAYERS ON STEELS

ZKOUŠENÍ KOROZNÍ ODOLNOSTI PLAZMOVĚ NANÁŠENÝCH NITRIDICKÝCH VRSTEV NA OCELÍCH CORROSION RESISTANCE TESTING OF PLASMA NITRIDATION LAYERS ON STEELS ZKOUŠENÍ KOROZNÍ ODOLNOSTI PLAZMOVĚ NANÁŠENÝCH NITRIDICKÝCH VRSTEV NA OCELÍCH CORROSION RESISTANCE TESTING OF PLASMA NITRIDATION LAYERS ON STEELS Marie Blahetová, Jan Oppelt, Stanislav Lasek, Vladimír

Více

AvantGuard Nová dimenze antikorozní ochrany

AvantGuard Nová dimenze antikorozní ochrany Nová dimenze antikorozní ochrany Tři způsoby ochrany proti korozi Ocel je nejběžnějším stavebním materiálem na světě. Při působení atmosférických vlivů, jako je voda, kyslík a přírodní soli, však s těmito

Více

Koroze pivních korunek I - struktura II - technologie

Koroze pivních korunek I - struktura II - technologie Koroze pivních korunek I - struktura II - technologie Produkty koroze na hrdle pivní lahve světového výrobce piva Detail hrdla pivní láhve Koroze na vnitřní straně pivní korunky Možné zdroje koroze popř.

Více

LABORATOŘ KOVŮ A KOROZE VZDĚLÁVÁNÍ ODBORNÉ KURZY A SEMINÁŘE

LABORATOŘ KOVŮ A KOROZE VZDĚLÁVÁNÍ ODBORNÉ KURZY A SEMINÁŘE ODBORNÉ KURZY A SEMINÁŘE Vysoké učení technické v Brně Fakulta chemická Purkyňova 464/118 612 00 Brno wasserbauer@fch.vutbr.cz Využijte bohaté know-how odborných pracovníků Laboratoře kovů a koroze při

Více

Proč elektronový mikroskop?

Proč elektronový mikroskop? Elektronová mikroskopie Historie 1931 E. Ruska a M. Knoll sestrojili první elektronový prozařovací mikroskop,, 1 1939 první vyrobený elektronový mikroskop firma Siemens rozlišení 10 nm 1965 první komerční

Více

Flat Carbon Europe. Magnelis Nový kovový povlak, který nabízí ochranu i před těmi nejnepříznivějšími vlivy

Flat Carbon Europe. Magnelis Nový kovový povlak, který nabízí ochranu i před těmi nejnepříznivějšími vlivy Flat Carbon Europe Magnelis Nový kovový povlak, který nabízí ochranu i před těmi nejnepříznivějšími vlivy Magnelis V nejnepříznivějším prostředí je zapotřebí té nejsilnější povrchové ochrany je nový, výjimečný

Více

BRNO KOMPLEXNÍ DOPRAVNÍ ANALÝZA

BRNO KOMPLEXNÍ DOPRAVNÍ ANALÝZA MASARYKOVA UNIVERZITA PŘÍRODOVĚDECKÁ FAKULTA GEOGRAFICKÝ ÚSTAV BRNO KOMPLEXNÍ DOPRAVNÍ ANALÝZA Diplomová práce Jan Kučera Vedoucí práce: Mgr. Daniel Seidenglanz, Ph.D. Brno 2013 Bibliografický záznam Autor:

Více

Výzkum a vývoj přehříváku s vysokými parametry páry pro kotle v ZEVO

Výzkum a vývoj přehříváku s vysokými parametry páry pro kotle v ZEVO Výzkum a vývoj přehříváku s vysokými parametry páry pro kotle v ZEVO Doc. Ing. Ladislav Vilimec VŠB TU Ostrava, ladislav.vilimec@vsb.cz, Ing. Tomáš Weigner SAKO Brno, a.s. weigner@sako.cz, Ing. Jaroslav

Více

Předmět: CHEMIE Ročník: 8. ŠVP Základní škola Brno, Hroznová 1. Výstupy předmětu

Předmět: CHEMIE Ročník: 8. ŠVP Základní škola Brno, Hroznová 1. Výstupy předmětu Chemie ukázka chemického skla Chemie přírodní věda, poznat chemické sklo a pomůcky, zásady bezpečné práce práce s dostupnými a běžně používanými látkami (směsmi). Na základě piktogramů žák posoudí nebezpečnost

Více

Protikorozní ošetření radiátorů

Protikorozní ošetření radiátorů Protikorozní ošetření radiátorů CZ Protikorozní ošetření radiátorů Koroze je hlavní příčinou vadného provozu tepelných zařízení a vedle postupného poškození až degradace komponentů vede k silnému snížení

Více

Identifikace zkušebního postupu/metody

Identifikace zkušebního postupu/metody Pracoviště zkušební laboratoře: 1. 621 Laboratoř chemická a radioizotopová 2. 622 Laboratoř metalografická 3. 623 Laboratoř mechanických vlastností 4. 624 Laboratoř korozní Laboratoř je způsobilá aktualizovat

Více

PROTOKOL O PROVEDENÍ LABORATORNÍ PRÁCE. Pomůcky: Doplňte všechny části plamene kahanu a uveďte, jakou mají teplotu.

PROTOKOL O PROVEDENÍ LABORATORNÍ PRÁCE. Pomůcky: Doplňte všechny části plamene kahanu a uveďte, jakou mají teplotu. PROTOKOL O PROVEDENÍ LABORATORNÍ PRÁCE Jméno: Třída: Ch-II-1 Teplota plamene Spolupracovník: Hodnocení: Datum měření: Určení teploty plamene v jeho různých částech Pomůcky: Teorie: Doplňte všechny části

Více

Srovnávací analýza technologií používaných v galvanickém zinkování. Bc.Pavel Pávek

Srovnávací analýza technologií používaných v galvanickém zinkování. Bc.Pavel Pávek Srovnávací analýza technologií používaných v galvanickém zinkování Bc.Pavel Pávek Diplomová práce 2013 ***nascannované zadání s. 1*** ***nascannované zadání s. 2*** *** naskenované Prohlášení str. 1***

Více

TECHNOLOGIE POVRCHOVÝCH ÚPRAV. 1. Definice koroze. Soli, oxidy. 2.Rozdělení koroze. Obsah: Činitelé ovlivňující korozi H 2 O, O 2

TECHNOLOGIE POVRCHOVÝCH ÚPRAV. 1. Definice koroze. Soli, oxidy. 2.Rozdělení koroze. Obsah: Činitelé ovlivňující korozi H 2 O, O 2 TECHNOLOGIE POVRCHOVÝCH ÚPRAV Obsah: 1. Definice koroze 2. Rozdělení koroze 3. Ochrana proti korozi 4. Kontrolní otázky 1. Definice koroze Koroze je rozrušování materiálu vlivem okolního prostředí Činitelé

Více

Ročník VIII. Chemie. Období Učivo téma Metody a formy práce- kurzívou. Kompetence Očekávané výstupy. Průřezová témata. Mezipřed.

Ročník VIII. Chemie. Období Učivo téma Metody a formy práce- kurzívou. Kompetence Očekávané výstupy. Průřezová témata. Mezipřed. Úvod IX. -ukázka chem.skla přírodní věda, poznat chemické sklo a pomůcky, zásady bezpečné práce-práce s dostupnými a běžně používanými látkami, hodnocení jejich rizikovosti, posoudí bezpečnost vybraných

Více

Chemické a mineralogické složení vzorků zdící malty a omítky z kostela svaté Margity Antiochijské v Kopčanech

Chemické a mineralogické složení vzorků zdící malty a omítky z kostela svaté Margity Antiochijské v Kopčanech Akademie věd ČR Ústav teoretické a aplikované mechaniky Evropské centrum excelence ARCCHIP Centrum Excelence Telč Chemické a mineralogické složení vzorků zdící malty a omítky z kostela svaté Margity Antiochijské

Více

Problémy spojené s použitím pozinkované výztuže v betonu

Problémy spojené s použitím pozinkované výztuže v betonu Obsah Problémy spojené s použitím pozinkované výztuže v betonu Rovnaníková P. Stavební fakulta VUT v Brně Použití pozinkované výztuže do betonu je doporučováno normou ČSN 731214, jako jedna z možností

Více

Solné rekordy. Úkol 1a: Na obrázku 1 jsou zobrazeny nejdůležitější soli. Napiš vzorce kyselin, od nichž se tyto soli odvozují.

Solné rekordy. Úkol 1a: Na obrázku 1 jsou zobrazeny nejdůležitější soli. Napiš vzorce kyselin, od nichž se tyto soli odvozují. Soli nad zlato Dostupné z Metodického portálu www.rvp.cz, ISSN: 1802-4785, financovaného z ESF a státního rozpočtu ČR. Provozováno Výzkumným ústavem pedagogickým v Praze. Solné rekordy Úkol 1a: Na obrázku

Více

1.08 Tvrdost vody. Projekt Trojlístek

1.08 Tvrdost vody. Projekt Trojlístek 1. Chemie a společnost 1.08. Projekt úroveň 1 2 3 1. Předmět výuky Metodika je určena pro vzdělávací obsah vzdělávacího předmětu Chemie. Chemie 2. Cílová skupina Metodika je určena pro žáky 2. stupně ZŠ

Více

) se ve vodě ihned rozpouští za tvorby amonných solí (iontová, disociovaná forma NH 4+ ). Vzájemný poměr obou forem závisí na ph a teplotě.

) se ve vodě ihned rozpouští za tvorby amonných solí (iontová, disociovaná forma NH 4+ ). Vzájemný poměr obou forem závisí na ph a teplotě. Amoniakální dusík Amoniakální dusík se vyskytuje téměř ve všech typech vod. Je primárním produktem rozkladu organických dusíkatých látek živočišného i rostlinného původu. Organického původu je rovněž ve

Více

Koroze kovů. Koroze lat. corode = rozhlodávat

Koroze kovů. Koroze lat. corode = rozhlodávat Koroze kovů Koroze lat. corode = rozhlodávat 1 Koroze kovů Koroze kovů, plastů, silikátových materiálů Principy korozních procesů = korozní inženýrství Strojírenství Mechanická pevnost Vzhled Elektotechnika

Více

Sklo chemické složení, vlastnosti, druhy skel a jejich použití

Sklo chemické složení, vlastnosti, druhy skel a jejich použití Sklo chemické složení, vlastnosti, druhy skel a jejich použití Jak je definováno sklo? ztuhlá tavenina průhledných křemičitanů (pevný roztok) homogenní amorfní látka (bez pravidelné vnitřní struktury,

Více

Koroze kovů (laboratorní práce)

Koroze kovů (laboratorní práce) Zvyšování kvality výuky v přírodních a technických oblastech CZ.1.07/1.1.28/02.0055 Koroze kovů (laboratorní práce) Označení: EU-Inovace-Ch-9-02 Předmět: chemie Cílová skupina: 9. třída Autor: Mgr. Simona

Více

1 PŘÍDAVNÝ MATERIÁL PRO PLAMENNÉ SVAŘOVÁNÍ

1 PŘÍDAVNÝ MATERIÁL PRO PLAMENNÉ SVAŘOVÁNÍ 1 PŘÍDAVNÝ MATERIÁL PRO PLAMENNÉ SVAŘOVÁNÍ 1.1 SVAŘOVACÍ DRÁTY Jako přídavný materiál se při plamenovém svařování používá drát. Svařovací drát podstatně ovlivňuje jakost svaru. Drát se volí vždy podobného

Více

Koroze kovových materiálů. Kovy, mechanismy koroze, ochrana před korozí

Koroze kovových materiálů. Kovy, mechanismy koroze, ochrana před korozí Koroze kovových materiálů Kovy, mechanismy koroze, ochrana před korozí 1 Kovy Kovy Polokovy Nekovy 2 Kovy Vysoká elektrická a tepelná vodivost Lesklé Kujné a tažné V přírodě se vyskytují převážně ve formě

Více

Sloupek Bekafix. Obr. 1

Sloupek Bekafix. Obr. 1 1 Popis je vyroben z oceli Sendzimir (1) metodou profilového válcování. Sloupek je následně potažen vrstvou polyesteru. Sloupky Bekafix lze použít v kombinaci s panely Nylofor 3D, Nylofor 3-M, Nylofor

Více

ÚSTAV KONSTRUOVÁNÍ seminář 27.10.2006. Degradace nízkolegovaných ocelí v. abrazivním a korozivním prostředí

ÚSTAV KONSTRUOVÁNÍ seminář 27.10.2006. Degradace nízkolegovaných ocelí v. abrazivním a korozivním prostředí ÚSTAV KONSTRUOVÁNÍ seminář 27.10.2006 Degradace nízkolegovaných ocelí v abrazivním a korozivním prostředí ÚSTAV KONSTRUOVÁNÍ seminář 27.10.2006 Odborný Curiculum Vitae Curiculum Vitae Michal Černý - 29.

Více

HLINÍK A JEHO SLITINY

HLINÍK A JEHO SLITINY HLINÍK A JEHO SLITINY Označování hliníku a jeho slitin dle ČSN EN a) Označování hliníku a slitin hliníku pro tváření dle ČSN EN 573-1 až 3 Tyto normy platí pro tvářené výrobky a ingoty určené ke tváření

Více

KOROZE A TECHNOLOGIE POVRCHOVÝCH ÚPRAV

KOROZE A TECHNOLOGIE POVRCHOVÝCH ÚPRAV KOROZE A TECHNOLOGIE POVRCHOVÝCH ÚPRAV Přednáška č. 01: Úvod do koroze Autor přednášky: Ing. Vladimír NOSEK Pracoviště: TUL FS, Katedra materiálu Původ slova koroze KPU Přednáška 1 Slovo koroze je odvozeno

Více

Fakulta strojního inženýrství. Vědecká a výzkumná činnost Obsah:

Fakulta strojního inženýrství. Vědecká a výzkumná činnost Obsah: Vědecká a výzkumná činnost 2008 Obsah: 1) Pedagogická činnost mimo výuky byla zaměřena na: a) animační zobrazení zkoušek mechanických vlastností b) animace zkoušek abrazivního opotřebení materiálů 2) VČ

Více

Vzdělávací oblast: Člověk a příroda. Vyučovací předmět: Chemie. Třída: tercie. Očekávané výstupy. Poznámky. Přesahy. Žák: Průřezová témata

Vzdělávací oblast: Člověk a příroda. Vyučovací předmět: Chemie. Třída: tercie. Očekávané výstupy. Poznámky. Přesahy. Žák: Průřezová témata Vzdělávací oblast: Člověk a příroda Vyučovací předmět: Chemie Třída: tercie Očekávané výstupy Uvede příklady chemického děje a čím se zabývá chemie Rozliší tělesa a látky Rozpozná na příkladech fyzikální

Více

COUNTERACTED CORROSION PROTECTION OF GALVANIC SEGREGATED ZINC COATINGS OCHRANA PROTI KOROZI GALVANICKY VYLOUČENÝMI ZINKOVÝMI POVLAKY

COUNTERACTED CORROSION PROTECTION OF GALVANIC SEGREGATED ZINC COATINGS OCHRANA PROTI KOROZI GALVANICKY VYLOUČENÝMI ZINKOVÝMI POVLAKY COUNTERACTED CORROSION PROTECTION OF GALVANIC SEGREGATED ZINC COATINGS OCHRANA PROTI KOROZI GALVANICKY VYLOUČENÝMI ZINKOVÝMI POVLAKY Verner P. Ústav základů techniky a automobilové dopravy, Agronomická

Více

NÁZVOSLOVÍ SOLÍ. Autor: Mgr. Stanislava Bubíková. Datum (období) tvorby: 14. 5. 2013. Ročník: osmý

NÁZVOSLOVÍ SOLÍ. Autor: Mgr. Stanislava Bubíková. Datum (období) tvorby: 14. 5. 2013. Ročník: osmý Autor: Mgr. Stanislava Bubíková NÁZVOSLOVÍ SOLÍ Datum (období) tvorby: 14. 5. 2013 Ročník: osmý Vzdělávací oblast: Člověk a příroda / Chemie / Anorganické sloučeniny 1 Anotace: Žáci se seznámí s názvoslovím

Více

Technologie I. Anodická oxidace hliníku. Referát č. 1. Povrchové úpravy

Technologie I. Anodická oxidace hliníku. Referát č. 1. Povrchové úpravy České vysoké učení technické v Praze Fakulta strojní Ústav strojírenské technologie Technologie I. Referát č. 1. Povrchové úpravy Anodická oxidace hliníku Vypracoval: Jan Kolístka Dne: 28. 9. 2009 Ročník:

Více

DUM č. 4 v sadě. 24. Ch-2 Anorganická chemie

DUM č. 4 v sadě. 24. Ch-2 Anorganická chemie projekt GML Brno Docens DUM č. 4 v sadě 24. Ch-2 Anorganická chemie Autor: Aleš Mareček Datum: 26.09.2014 Ročník: 2A Anotace DUMu: Materiál je určen pro druhý ročník čtyřletého a šestý ročník víceletého

Více

Řízení služeb provozu vojenské techniky a materiálu

Řízení služeb provozu vojenské techniky a materiálu Řízení služeb provozu vojenské techniky a materiálu T 15 Organizace provádění jednotlivých druhů údržby, včetně ukládání Operační program Vzdělávání pro konkurenceschopnost Název projektu: Inovace magisterského

Více

Geologie a tepelné vlastnosti hornin Projektování vrtů pro tepelná čerpadla na základě geologických předpokladů vliv na vodní režim, rizika

Geologie a tepelné vlastnosti hornin Projektování vrtů pro tepelná čerpadla na základě geologických předpokladů vliv na vodní režim, rizika Zpracoval: Mgr. Michal Havlík Geologie a tepelné vlastnosti hornin Projektování vrtů pro tepelná čerpadla na základě geologických předpokladů vliv na vodní režim, rizika Kapitola 4 - GEOLOGIE A TEPELNÉ

Více

Chemická a mikrobiologická laboratoř katedry pozemních. staveb

Chemická a mikrobiologická laboratoř katedry pozemních. staveb Chemická a mikrobiologická laboratoř katedry pozemních staveb Laboratoř se nachází v místnostech D1035 až D1037, její hlavní zaměření je studium degradace stavebních materiálů a ochrany proti ní. Degradační

Více

Stanovení korozní rychlosti objemovou metodou

Stanovení korozní rychlosti objemovou metodou Stanovení korozní rychlosti objemovou metodou 1. Úvod Pro odhad životnosti kovového předmětu je nutné znát korozní rychlost daného kovového materiálu za daných podmínek. Pokud například je ocelový výrobek

Více

příprava povrchů pod organické povlaky (nátěry, plastické hmoty, pryžové vrstvy apod.) odstraňování korozních produktů odstraňování okují po tepelném

příprava povrchů pod organické povlaky (nátěry, plastické hmoty, pryžové vrstvy apod.) odstraňování korozních produktů odstraňování okují po tepelném J. Kubíček FSI 2018 příprava povrchů pod organické povlaky (nátěry, plastické hmoty, pryžové vrstvy apod.) odstraňování korozních produktů odstraňování okují po tepelném tváření a tepelném zpracování odstraňování

Více

Elektrochemie. Koroze kovových materiálů. Kovy. Kovy. Kovy. Kovy, mechanismy koroze, ochrana před korozí 1. Kovy Polokovy Nekovy

Elektrochemie. Koroze kovových materiálů. Kovy. Kovy. Kovy. Kovy, mechanismy koroze, ochrana před korozí 1. Kovy Polokovy Nekovy Koroze kovových materiálů Polokovy Nekovy, mechanismy koroze, ochrana před korozí 1 2 Vysoká elektrická a tepelná vodivost Lesklé Kujné a tažné V přírodě se vyskytují převážně ve formě sloučenin, výjimku

Více

VY_32_INOVACE_F 18 16

VY_32_INOVACE_F 18 16 Název a adresa školy: Střední škola průmyslová a umělecká, Opava, příspěvková organizace, Praskova 399/8, Opava, 746 01 IČO: 47813121 Projekt: OP VK 1.5 Název operačního programu: Typ šablony klíčové aktivity:

Více

TECHNOLOGIE I (slévání a svařování)

TECHNOLOGIE I (slévání a svařování) TECHNOLOGIE I (slévání a svařování) Přednáška č. 3: Slévárenské slitiny pro výrobu odlitků, vlastnosti slévárenských slitin, faktory ovlivňující slévárenské vlastnosti, rovnovážné diagramy. Autoři přednášky:

Více

Koroze Ch_021_Chemické reakce_koroze Autor: Ing. Mariana Mrázková

Koroze Ch_021_Chemické reakce_koroze Autor: Ing. Mariana Mrázková Registrační číslo projektu: CZ.1.07/1.1.38/02.0025 Název projektu: Modernizace výuky na ZŠ Slušovice, Fryšták, Kašava a Velehrad Tento projekt je spolufinancován z Evropského sociálního fondu a státního

Více

Obloukové svařování wolframovou elektrodou v inertním plynu WIG (TIG) - 141

Obloukové svařování wolframovou elektrodou v inertním plynu WIG (TIG) - 141 Obloukové svařování wolframovou elektrodou v inertním plynu WIG (TIG) - 141 Při svařování metodou 141 hoří oblouk mezi netavící se elektrodou a základním matriálem. Ochranu elektrody i tavné lázně před

Více

Technologie I. Část svařování. Kontakt : E-mail : michal.vslib@seznam.cz Kancelář : budova E, 2. patro, laboratoře

Technologie I. Část svařování. Kontakt : E-mail : michal.vslib@seznam.cz Kancelář : budova E, 2. patro, laboratoře Část svařování cvičící: Ing. Michal Douša Kontakt : E-mail : michal.vslib@seznam.cz Kancelář : budova E, 2. patro, laboratoře Doporučená studijní literatura Novotný, J a kol.:technologie slévání, tváření

Více

P. Verner, V. Chrást

P. Verner, V. Chrást ACTA UNIVERSITATIS AGRICULTURAE ET SILVICULTURAE MENDELIANAE BRUNENSIS SBORNÍK MENDELOVY ZEMĚDĚLSKÉ A LESNICKÉ UNIVERZITY V BRNĚ Ročník LIII 13 Číslo 2, 2005 Chování konverzních vrstev v laboratorních

Více

Technický list. Ochranný profil (nerez)

Technický list. Ochranný profil (nerez) www.havos.cz Technický list Výrobce: HAVOS s.r.o. Kateřinská 495 463 03, Stráž nad Nisou. e-mail: havos@havos.cz IČO: 25046110 Ochranný profil (nerez) Základní materiálové složení Technologie výroby: tváření

Více

w w w. n a s t r o j o v e - o c e l i. c o m

w w w. n a s t r o j o v e - o c e l i. c o m w w w. n a s t r o j o v e - o c e l i. c o m 1.2842/1.2510 1.2379 1.2080 1.1730 1.2312 1.2767 1.2162 1.2343 1.2343ESU 1.2083 1.3343 1.2210 ST52-3 platný od 1.7.2011 verze 2011.1 V katalogu naleznete velký

Více

Zdroje a příprava vody

Zdroje a příprava vody Leonardo da Vinci Project Udržitelný rozvoj v průmyslových prádelnách Modul 1 Voda v prádelnách Kapitola 3 Zdroje a příprava vody Modul 1 Voda v prádelnách Kapitola 3 Zdroje a příprava vody 1 Obsah Role

Více

Mineralogie důlních odpadů a strategie remediace

Mineralogie důlních odpadů a strategie remediace Mineralogie důlních odpadů a strategie remediace Acid rock drainage V přírodě vzniká i bez lidského zásahu gossany, zářezy řečišť v sulfidy bohatých horninách Častěji vzniká v důsledku lidské činnosti

Více

MATERIÁLOVÁ PROBLEMATIKA SPALOVEN S VYŠŠÍMI PARAMETRY PÁRY

MATERIÁLOVÁ PROBLEMATIKA SPALOVEN S VYŠŠÍMI PARAMETRY PÁRY MATERIÁLOVÁ PROBLEMATIKA SPALOVEN S VYŠŠÍMI PARAMETRY PÁRY Ing. Josef Cizner, CSc. SVÚM a.s., Podnikatelská 565, 190 11 Praha 9 V příspěvku jsou uvedeny laboratorní i provozní výsledky zkoušek vybraných

Více

ANALYTICKÝ PRŮZKUM / 1 CHEMICKÉ ANALÝZY DROBNÝCH KOVOVÝCH OZDOB Z HROBU KULTURY SE ZVONCOVÝMI POHÁRY Z HODONIC METODOU SEM-EDX

ANALYTICKÝ PRŮZKUM / 1 CHEMICKÉ ANALÝZY DROBNÝCH KOVOVÝCH OZDOB Z HROBU KULTURY SE ZVONCOVÝMI POHÁRY Z HODONIC METODOU SEM-EDX / 1 ZPRACOVAL Mgr. Martin Hložek TMB MCK, 2011 ZADAVATEL David Humpola Ústav archeologické památkové péče v Brně Pobočka Znojmo Vídeňská 23 669 02 Znojmo OBSAH Úvod Skanovací elektronová mikroskopie (SEM)

Více

Diagram Fe N a nitridy

Diagram Fe N a nitridy Nitridace Diagram Fe N a nitridy Nitrid Fe 4 N s KPC mřížkou také γ fáze. Tvrdost 450 až 500 HV. Přítomnost uhlíku v oceli jeho výskyt silně omezuje. Nitrid Fe 2-3 N s HTU mřížkou, také εε fáze. Je stabilní

Více

Metalografie. Praktické příklady z materiálových expertíz. 4. cvičení

Metalografie. Praktické příklady z materiálových expertíz. 4. cvičení Metalografie Praktické příklady z materiálových expertíz 4. cvičení Příprava metalografických výbrusů Odběr vzorků nesmí dojít k změně struktury (deformace, ohřev) světelný mikroskop pro dosažení požadovaných

Více

- Máte před sebou studijní materiál na téma KOVY ALKALICKÝCH ZEMIN, který obsahuje nejdůležitější fakta z této oblasti. - Doporučuji také prostudovat příslušnou kapitolu v učebnici PŘEHLED STŘEDOŠKOLSKÉ

Více

Úvod. Povrchové vlastnosti jako jsou koroze, oxidace, tření, únava, abraze jsou často vylepšovány různými technologiemi povrchového inženýrství.

Úvod. Povrchové vlastnosti jako jsou koroze, oxidace, tření, únava, abraze jsou často vylepšovány různými technologiemi povrchového inženýrství. Laserové kalení Úvod Povrchové vlastnosti jako jsou koroze, oxidace, tření, únava, abraze jsou často vylepšovány různými technologiemi povrchového inženýrství. poslední době se začínají komerčně prosazovat

Více

Povrchová úprava bez chromu Cr VI

Povrchová úprava bez chromu Cr VI Povrchová úprava bez chromu Cr VI Základem této povrchové úpravy jsou materiály Delta Tone 9000 a Delta Protect KL 100, takzvané basecoaty, což jsou anorganické povlaky plněné ZN a Al mikrolamelami rozptýlenými

Více

MATERIÁLY NA TVÁŘENÍ KOVŮ

MATERIÁLY NA TVÁŘENÍ KOVŮ MATERIÁLY NA TVÁŘENÍ KOVŮ Nejrozšířenější technické materiály železné kovy - OCELI V současné době nahrazení NEŽELEZNÉ KOVY Al, Mg, Ti PLASTY KOMPOZITNÍ MATERIÁLY Vysokopevnostní oceli Hlubokotažné oceli

Více

Korozivzdorná ocel: uplatnění v oblasti spojovacího materiálu

Korozivzdorná ocel: uplatnění v oblasti spojovacího materiálu Korozivzdorná ocel: uplatnění v oblasti spojovacího materiálu 1. Obecné informace Korozivzdorná ocel neboli nerezivějící ocel či nerez je označení pro velkou skupinu ušlechtilých ocelí, které mají stejnou

Více

GALAVANICKÝ ČLÁNEK. V běžné životě používáme název baterie. Odborné pojmenování pro baterii je galvanický článek.

GALAVANICKÝ ČLÁNEK. V běžné životě používáme název baterie. Odborné pojmenování pro baterii je galvanický článek. GALAVANICKÝ ČLÁNEK V běžné životě používáme název baterie. Odborné pojmenování pro baterii je galvanický článek. Galvanický článek je zařízení, které využívá redoxní reakce jako zdroj energie. Je zdrojem

Více

AQUATEST a.s. Zkušební laboratoře. Co znamenají naměřené hodnoty v pitné vodě?

AQUATEST a.s. Zkušební laboratoře. Co znamenají naměřené hodnoty v pitné vodě? AQUATEST a.s. Zkušební laboratoře Co znamenají naměřené hodnoty v pitné vodě? Zkušební laboratoř č. 1243 - akreditovaná Českým institutem pro akreditaci dle ČSN EN ISO/IEC 17025: 2005 IČ/DIČ 44794843/CZ44794843

Více

Nauka o materiálu. Přednáška č.10 Difuze v tuhých látkách, fáze a fázové přeměny

Nauka o materiálu. Přednáška č.10 Difuze v tuhých látkách, fáze a fázové přeměny Nauka o materiálu Přednáška č.10 Difuze v tuhých látkách, fáze a fázové přeměny Difuze v tuhých látkách Difuzí nazýváme přesun atomů nebo iontů na vzdálenost větší než je meziatomová vzdálenost. Hnací

Více

KONSTRUKCE. pro. Progresivní. Pohodlný. na šikmou střechu. Praktický Přesný. Pěkný. www.becc.cz

KONSTRUKCE. pro. Progresivní. Pohodlný. na šikmou střechu. Praktický Přesný. Pěkný. www.becc.cz Univerzální STŘEŠNÍ stavebnicový systém ocelových konstrukcí KONSTRUKCE na šikmou střechu pro FOTOVOLTAIKU Progresivní Pohodlný Praktický Přesný První český univerzální stavebnicový systém ocelových konstrukcí

Více

Test vlastnosti látek a periodická tabulka

Test vlastnosti látek a periodická tabulka DUM Základy přírodních věd DUM III/2-T3-2-08 Téma: Test vlastnosti látek a periodická tabulka Střední škola Rok: 2012 2013 Varianta: A Zpracoval: Mgr. Pavel Hrubý Mgr. Josef Kormaník TEST Test vlastnosti

Více

Kroková hodnocení kombinovaného namáhání systémů s tenkými vrstvami. Roman Reindl, Ivo Štěpánek, Radek Poskočil, Jiří Hána

Kroková hodnocení kombinovaného namáhání systémů s tenkými vrstvami. Roman Reindl, Ivo Štěpánek, Radek Poskočil, Jiří Hána Kroková hodnocení kombinovaného namáhání systémů s tenkými vrstvami Step by Step Analysis of Combination Stress of Systems with Thin Films Roman Reindl, Ivo Štěpánek, Radek Poskočil, Jiří Hána Západočeská

Více

Petrografické a mineralogické posouzení kameniva a betonu v souvislosti s výskytem rozpínavých reakcí v betonu

Petrografické a mineralogické posouzení kameniva a betonu v souvislosti s výskytem rozpínavých reakcí v betonu Petrografické a mineralogické posouzení kameniva a betonu v souvislosti s výskytem rozpínavých reakcí v betonu Autor: Stryk, Gregerová, Nevosád, Chupík, Frýbort, Grošek, Štulířová CDV, WP6 Příspěvek byl

Více

ROZTOK. Autor: Mgr. Stanislava Bubíková. Datum (období) tvorby: Ročník: osmý. Vzdělávací oblast: Člověk a příroda / Chemie / Směsi

ROZTOK. Autor: Mgr. Stanislava Bubíková. Datum (období) tvorby: Ročník: osmý. Vzdělávací oblast: Člověk a příroda / Chemie / Směsi Autor: Mgr. Stanislava Bubíková ROZTOK Datum (období) tvorby: 12. 4. 2012 Ročník: osmý Vzdělávací oblast: Člověk a příroda / Chemie / Směsi 1 Anotace: Žáci se seznámí s pojmy roztok, stejnorodá směs. V

Více

DIPLOMOVÁ PRÁCE VÝVOJ CHEMISMU VODY V POVODÍ NISY. Bc. Gabriela Ziková, 2013 Vedoucí práce: doc. Ing. Martin Šanda, Ph.D.

DIPLOMOVÁ PRÁCE VÝVOJ CHEMISMU VODY V POVODÍ NISY. Bc. Gabriela Ziková, 2013 Vedoucí práce: doc. Ing. Martin Šanda, Ph.D. DIPLOMOVÁ PRÁCE VÝVOJ CHEMISMU VODY V POVODÍ NISY Bc. Gabriela Ziková, 2013 Vedoucí práce: doc. Ing. Martin Šanda, Ph.D. zhodnocení vývoje chemismu vody v povodí Nisy podle hydrologických a chemických

Více

MOLYDUVAL Speciální maziva

MOLYDUVAL Speciální maziva MOLYDUVAL Speciální maziva MOLYDUVAL Tutela antikorozní prostředky 1 Všeobecně k ochraně proti korozi... 2 2 Příčiny vzniku koroze... 2 3 MOLYDUVAL antikorozní prostředky... 3 3.3 s olejovým filmem...

Více

STEJNOSMĚRNÝ PROUD Galvanické články TENTO PROJEKT JE SPOLUFINANCOVÁN EVROPSKÝM SOCIÁLNÍM FONDEM A STÁTNÍM ROZPOČTEM ČESKÉ REPUBLIKY.

STEJNOSMĚRNÝ PROUD Galvanické články TENTO PROJEKT JE SPOLUFINANCOVÁN EVROPSKÝM SOCIÁLNÍM FONDEM A STÁTNÍM ROZPOČTEM ČESKÉ REPUBLIKY. STEJNOSMĚRNÝ PROUD Galvanické články TENTO PROJEKT JE SPOLUFINANCOVÁN EVROPSKÝM SOCIÁLNÍM FONDEM A STÁTNÍM ROZPOČTEM ČESKÉ REPUBLIKY. Galvanické články Většina kovů ponořených do vody nebo elektrolytu

Více
