Ozařovací svazky dostupné v dozimetrické laboratoři SÚRO. Libor Judas, Jana Dobešová, Anna Michaelidesová, Vladimír Dufek

Transkript

1 Ozařovací svazky dostupné v dozimetrické laboratoři SÚRO Libor Judas, Jana Dobešová, Anna Michaelidesová, Vladimír Dufek

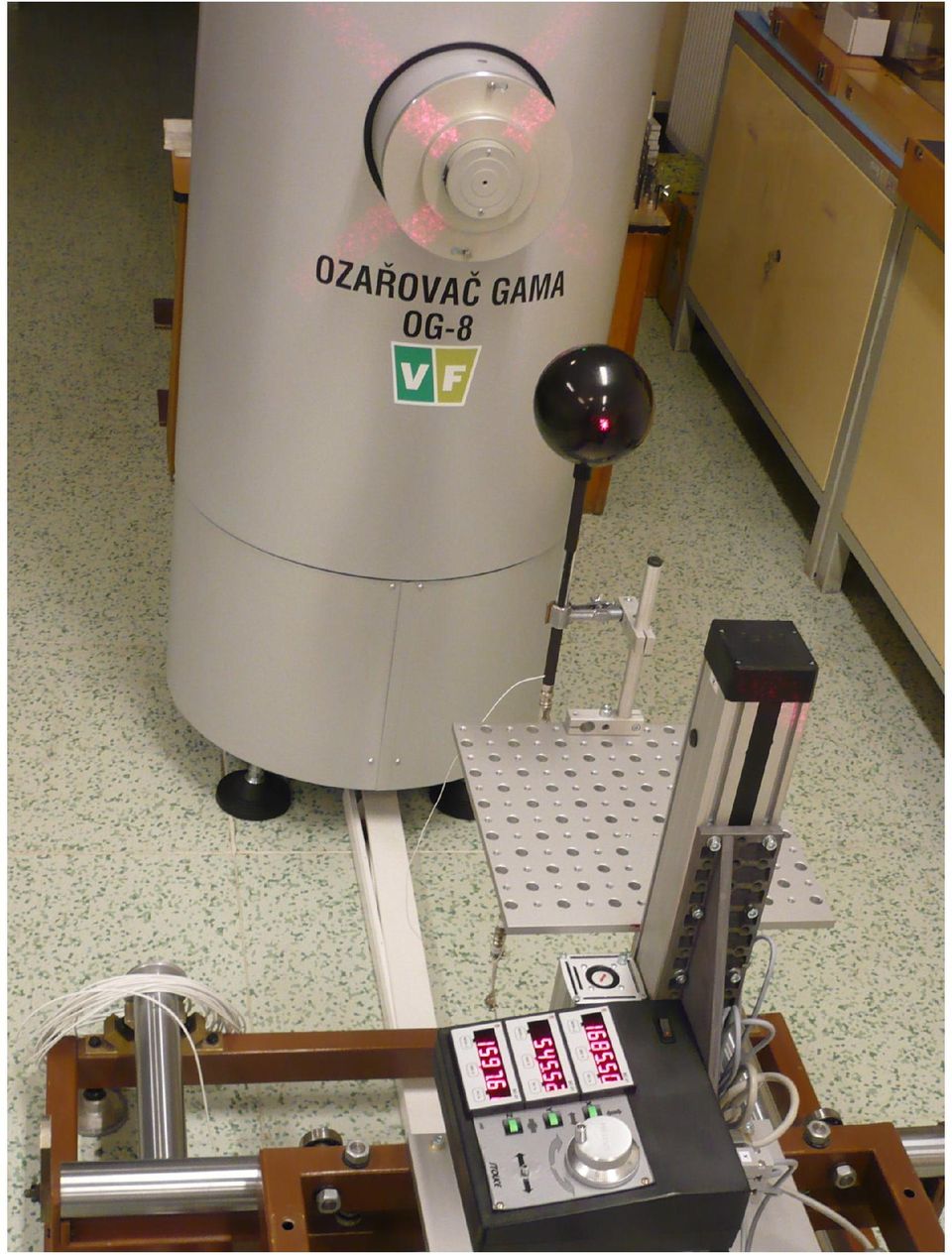

2 Radionuklidový ozařovač OG-8

3

4 pozice v OG-8 radionuklid aktivita (GBq) referenční datum poločas přeměny (roky) kermový příkon v 1m (Gy/min, přibližná hodnota) k ref. datu Cs 0,06 prázdná pozice ,1 4,3E Cs 0, ,1 3,9E Co ,27 5,2E Cs ,1 3,1E Cs ,1 4,1E Cs ,1 4,4E Am < 1,0E-6

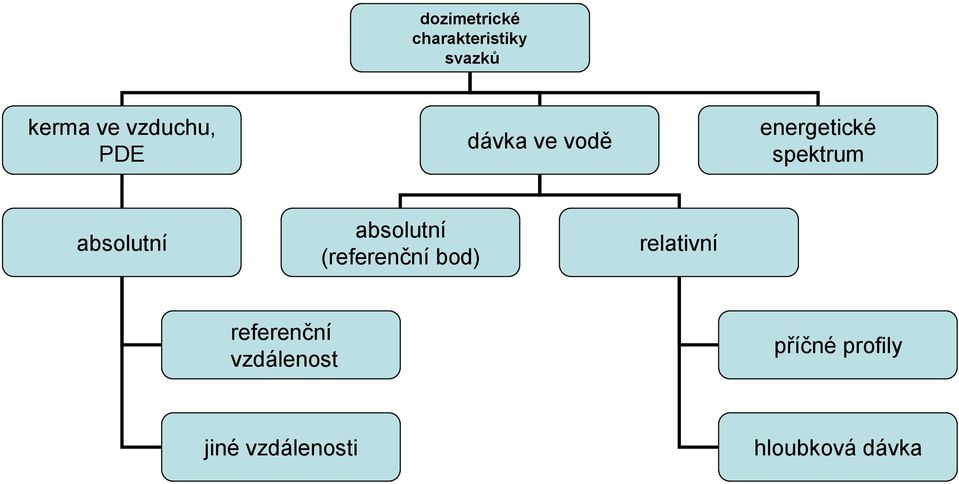

5 dozimetrické charakteristiky svazků kerma ve vzduchu, PDE dávka ve vodě energetické spektrum absolutní absolutní (referenční bod) relativní referenční vzdálenost příčné profily jiné vzdálenosti hloubková dávka

6 dozimetrické charakteristiky svazků kerma ve vzduchu, PDE dávka ve vodě energetické spektrum absolutní absolutní (referenční bod) relativní referenční vzdálenost příčné profily jiné vzdálenosti hloubková dávka

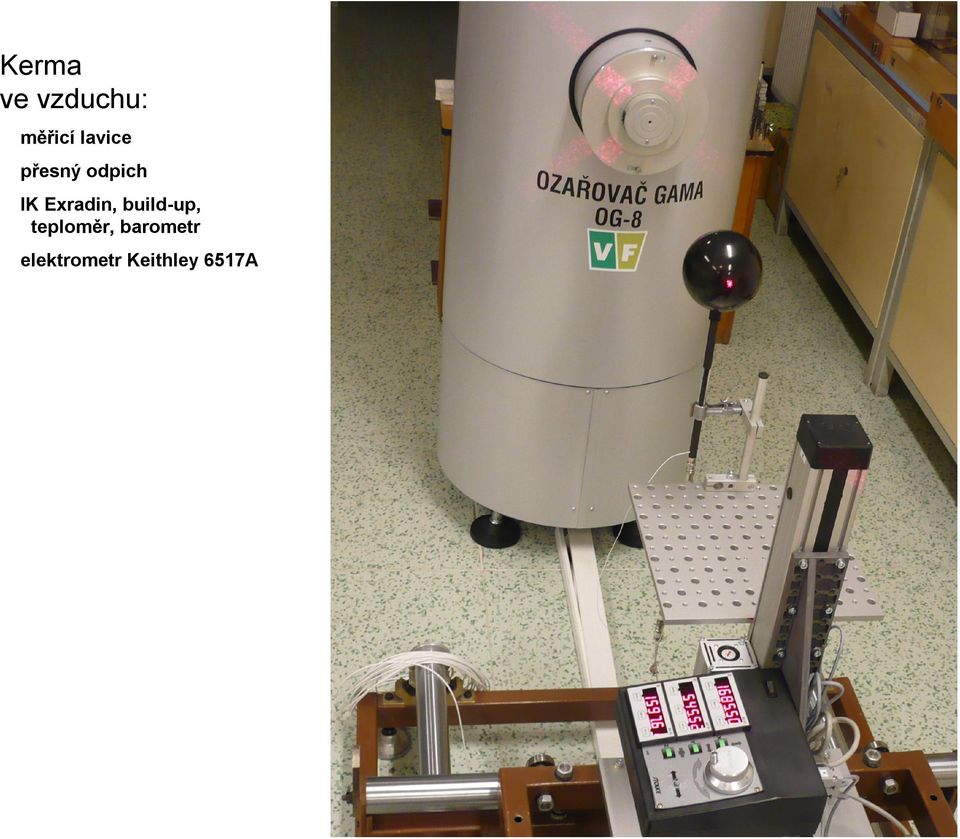

7 Kerma ve vzduchu: měřicí lavice přesný odpich IK Exradin, build-up, teploměr, barometr elektrometr Keithley 6517A

8 Referenční datum: Vzdálenost od čela kolimátoru ozařovače OG-8 k efektivnímu bodu měření (mm): Vzdálenost od zdroje k efektivnímu bodu měření (mm): Příkon kermy ve vzduchu k referenčnímu datu (Gy/hod): Směrodatná odchylka určená z časové řady měření (%): Příkon fotonového dávkového ekvivalentu k referenčnímu datu (Sv/hod): Směrodatná odchylka určená z časové řady měření (%): Zářič č , ,12E Cs , , ,5 Zářič č , ,01E Cs ,5 3,18E ,5 2,32E-05 2,2 2,76E , ,5 Zářič č , ,16E Co ,5 4,33E ,5 3,15E-02 1, ,5 1,05E-02 1,48E ,96E-03 Zářič č , ,60E Cs ,5 2,50E ,5 1,83E-01 0, , ,5 Zářič č , ,14E-03 1,07E Cs ,5 2,48E-03 0,4 2,94E , ,5 Zářič č , ,61E-04 1,14E Cs ,5 2,60E-04 0,5 3,08E , ,5 Zářič č , Am , , ,5

9 Příkon kermy ve vzduchu v kalibračních bodech (Gy/hod) 1,00E ,00E-01 1,00E-02 1,00E Cs, pos Cs, pos Cs, pos Cs, pos Co 1,00E-04 1,00E-05 SDD (mm)

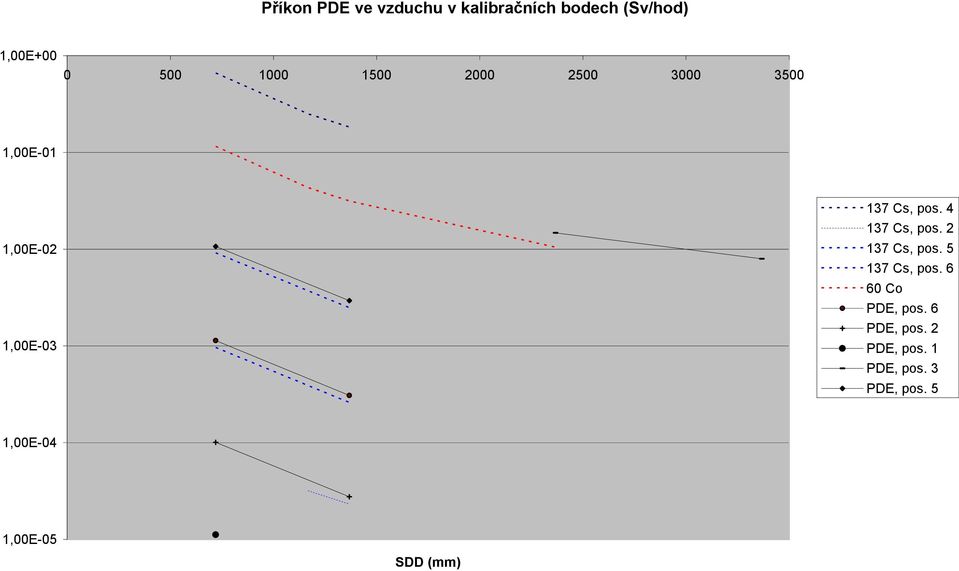

10 Příkon PDE ve vzduchu v kalibračních bodech (Sv/hod) 1,00E ,00E-01 1,00E-02 1,00E Cs, pos Cs, pos Cs, pos Cs, pos Co PDE, pos. 6 PDE, pos. 2 PDE, pos. 1 PDE, pos. 3 PDE, pos. 5 1,00E-04 1,00E-05 SDD (mm)

11 dozimetrické charakteristiky svazků kerma ve vzduchu, PDE dávka ve vodě energetické spektrum absolutní absolutní (referenční bod) relativní referenční vzdálenost příčné profily jiné vzdálenosti hloubková dávka

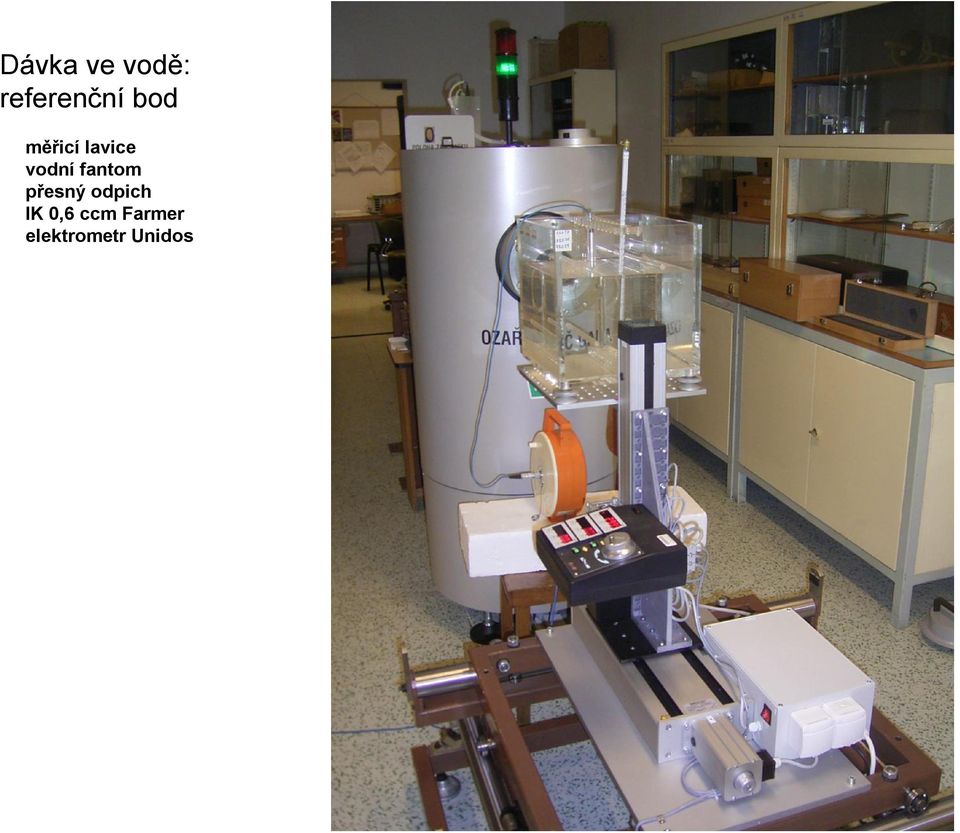

12 Dávka ve vodě: referenční bod měřicí lavice vodní fantom přesný odpich IK 0,6 ccm Farmer elektrometr Unidos

13 Dávka ve vodě: referenční bod Uživatel: Stanovení absorbované dávky ve vodě od svazků záření gama 137 Cs Vladimír Dufek Datum: Ozařovač a referenční podmínky pro stanovení D w 60 Co ozařovač: OG8 137Cs zdroj 4 Referenční fantom: voda Technika: Referenční velikost pole: prum 18 cmcm x cm Referenční vzdálenost: 72,0 cm Referenční hloubka z ref : 5 g cm Ionizační komora a elektrometr SSD SAD Ion. komora - model: PTW / výr. číslo 2031 cyl Materiál stěny / okna komory: PMMA tloušťka: 0,057 g cm -2 Materiál vodotěsného návleku: tloušťka: g cm -2 Materiál okna fantomu: tloušťka: g cm -2 pp Kalibrační faktor abs. dávky ve vodě N D,w = 5,27E-02 Gy/nC Gy/dil

14 Dávka ve vodě: referenční bod 4. Příkon absorbované dávky ve vodě v referenční hloubce, z ref D w( zref ) M ND, w v 60 Co v 137 Cs 0, Gy / min 0, Gy / min 5. Příkon absorbované dávky ve vodě v hloubce dávkového maxima, z max Hloubka dávkoveho maxima: z max = g cm -2 e (i) technika SSD Relativní hloubková dávka v z ref pro prum 18 cmcm x cm velikost pole PDD(z ref = 5,0 g cm -2 ) = % Příkon absorbované dávky v z max : (ii) technika SAD D ( z w max ) 100 D ( z ) / PDD( z ) w ref ref Gy/min TMR v z ref pro pole 10 cm x 10 cm: TMR(z ref = 5,0 g cm -2 ) = Příkon absorbované dávky v z max : D ( z w nax ) D ( z ) / TMR( z ) w ref ref Gy/min

15 dozimetrické charakteristiky svazků kerma ve vzduchu, PDE dávka ve vodě energetické spektrum absolutní absolutní (referenční bod) relativní referenční vzdálenost příčné profily jiné vzdálenosti hloubková dávka

16 Dávka ve vodě: příčné profily měřicí lavice IMRT fantom přesný odpich IK 0,6 ccm Farmer elektrometr Unidos

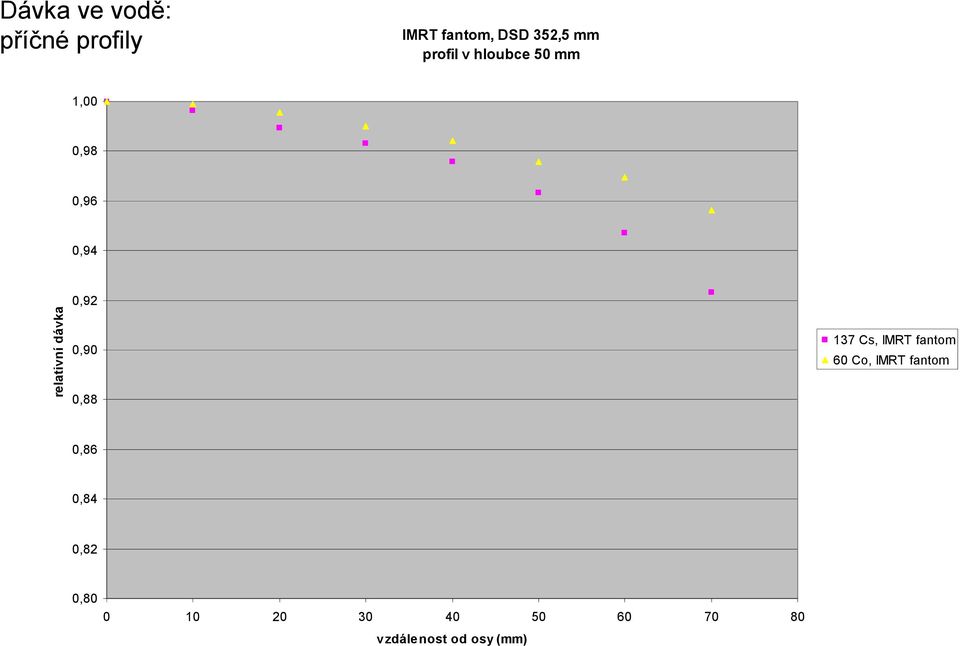

17 Dávka ve vodě: příčné profily IMRT fantom, DSD 352,5 mm profil v hloubce 50 mm 1,00 0,98 0,96 0,94 relativní dávka 0,92 0,90 0, Cs, IMRT fantom 60 Co, IMRT fantom 0,86 0,84 0,82 0, vzdálenost od osy (mm)

18 dozimetrické charakteristiky svazků kerma ve vzduchu, PDE dávka ve vodě energetické spektrum absolutní absolutní (referenční bod) relativní referenční vzdálenost příčné profily jiné vzdálenosti hloubková dávka

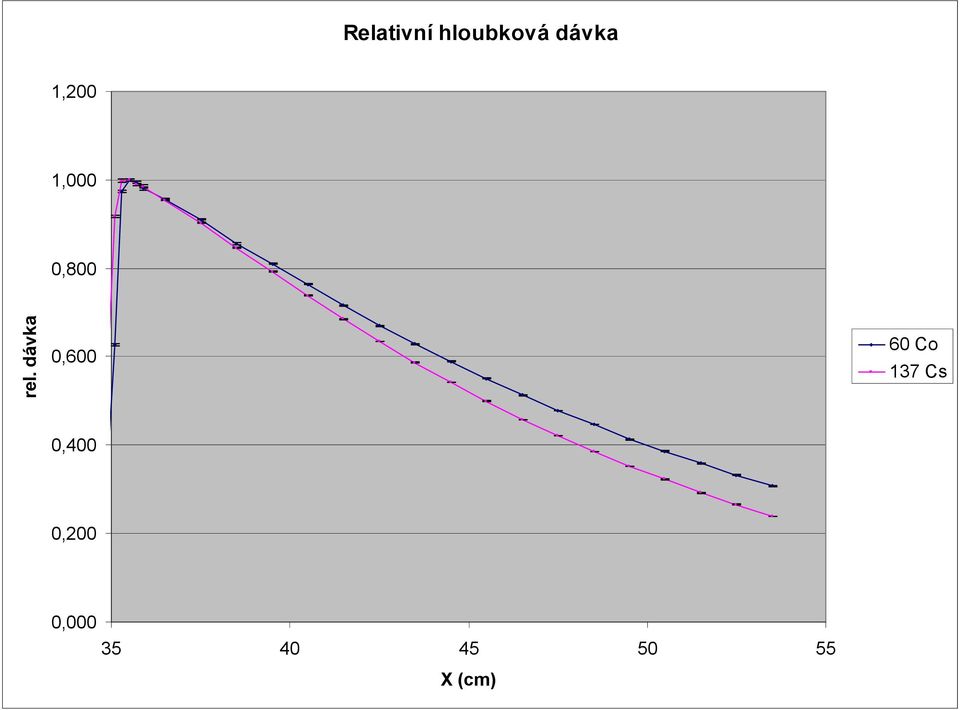

19 Relativní hloubková dávka 1,200 1,000 0,800 rel. dávka 0, Co 137 Cs 0,400 0,200 0, X (cm)

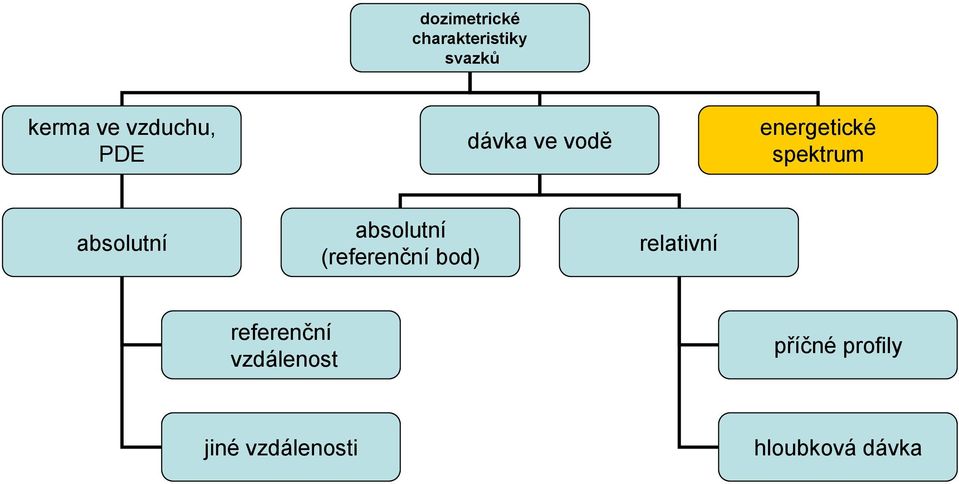

20 dozimetrické charakteristiky svazků kerma ve vzduchu, PDE dávka ve vodě energetické spektrum absolutní absolutní (referenční bod) relativní referenční vzdálenost příčné profily jiné vzdálenosti hloubková dávka

21

22 137 Cs - spektrum v 50 mm 5,00E-02 4,50E-02 4,00E-02 3,50E-02 rel. fluence fotonů 3,00E-02 2,50E-02 2,00E-02 1,50E-02 1,00E-02 5,00E-03 0,00E+00 0,02 0,06 0,1 0,14 0,18 0,22 0,26 0,3 0,34 0,38 0,42 0,46 0,5 0,54 0,58 0,62 0,66 E (MeV)

23 RTG přístroj ISOVOLT TITAN 160 kvp 320 kvp Slouží jako zdroj pole rtg záření v rozsahu cca od 10-4 Gy/min do 10-1 Gy/min.

24 Rotační zařízení (karusel) pro volbu filtrů

25 Charakteristiky RQR svazků Kvalita svazku Napětí [kv] 1.polotloušťka [mm Al] Koeficient homogenity[h] RQR ,43 1,42 0,80 0,81 RQR ,79 1,78 0,73 0,76 RQR ,19 0,74 RQR ,57 2,58 0,70 0,71 RQR ,01 0,69 RQR ,48 0,68 RQR ,11 3,97 0,69 0,68 RQR ,09 5,00 0,68 0,68 RQR ,57 0,72

26 Měření kermového příkonu, resp. kermy v poli rtg záření.

27 Referenční datum: Vzdálenost udaná dálkoměrem (mm): Vzdálenost od ohniska k efektivnímu bodu měření (mm): Příkon kermy ve vzduchu k referenčnímu datu (Gy/min): Směrodatná odchylka určená z časové řady měření (%): Příkon fotonového dávkového ekvivalentu k referenčnímu datu (Sv/min): RQR 2 10 ma ,61E-03 4,4E-02 RQR 3 10 ma ,45E-03 8,2E-03 RQR 5 10 ma ,17E-02 1,9E-02 RQR 8 10 ma ,91E-02 1,8E-02 RQR 9 10 ma ,47E-02 1,7E-01

28 dozim etrické ch arakteristiky svaz ků kerma ve vzduchu, PDE Postup: realizace svazků proměření navázání 2011 akreditace ČIA AKL, AZL absolutní energetické spektrum dávka ve vodě absolutní (referenční bod) relativní referenční vzdálenost příčné profily jiné vzdálenosti hloubková dávka

29 Možnosti: kalibrace kerma ve vzduchu RQR, RQA, RQT spektra RQR-M spektra úzká (N) spektra dle ISO 4037 terapeutické rtg svazky (zatím nerealizováno) další spektra?? kalibrace dávka ve vodě terapeutické rtg svazky kalibrace fotonový dávkový ekvivalent (zatím nerealizováno) stanovení vlastností zeslabení materiálů (ČSN EN )

30 Děkuji za pozornost.
