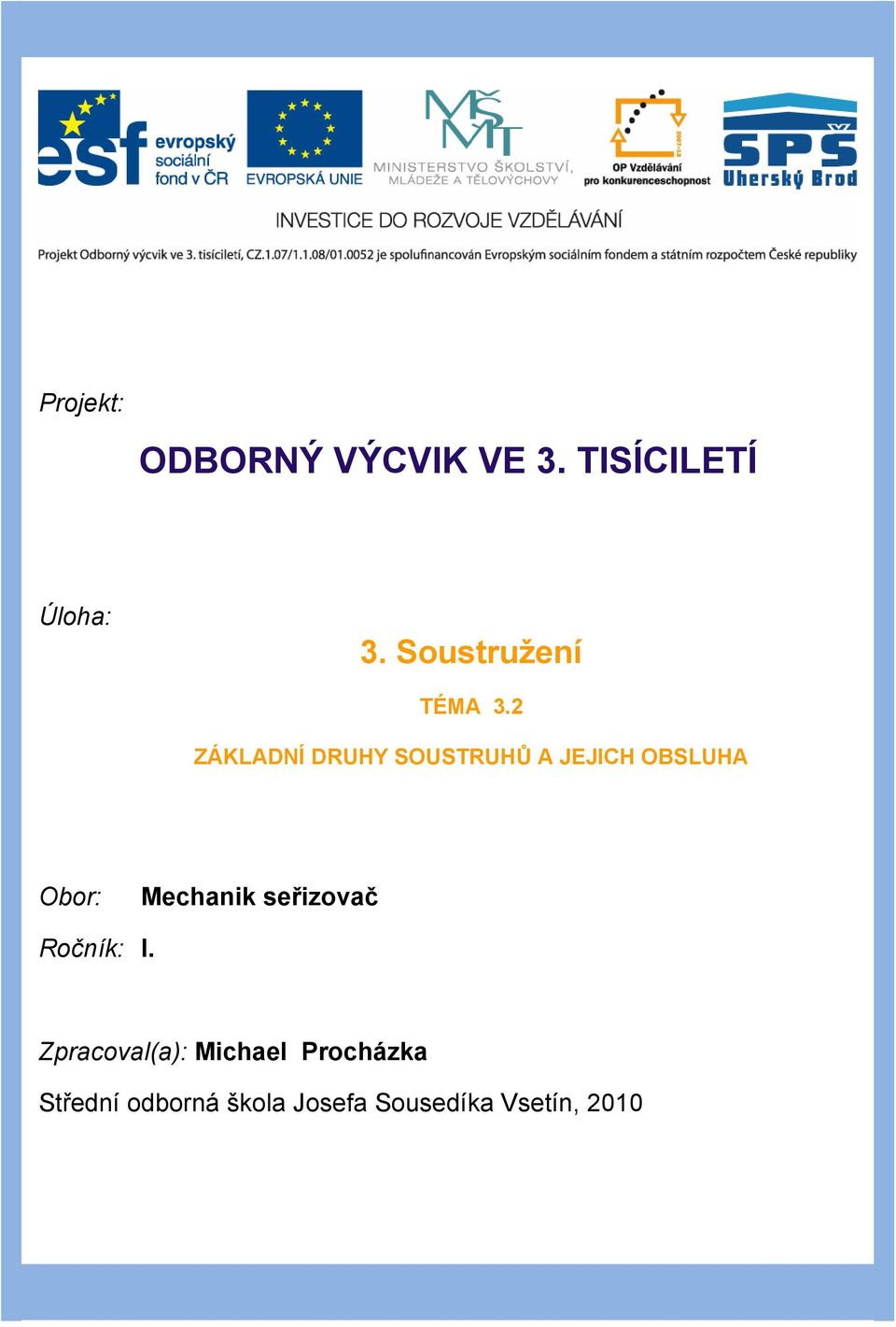

1 Projekt: ODBORNÝ VÝCVIK VE 3. TISÍCILETÍ Úloha: 3. Soustružení TÉMA 3.2 ZÁKLADNÍ DRUHY SOUSTRUHŮ A JEJICH OBSLUHA Obor: Mechanik seřizovač Ročník: I. Zpracoval(a): Michael Procházka Střední odborná škola Josefa Sousedíka Vsetín, 2010

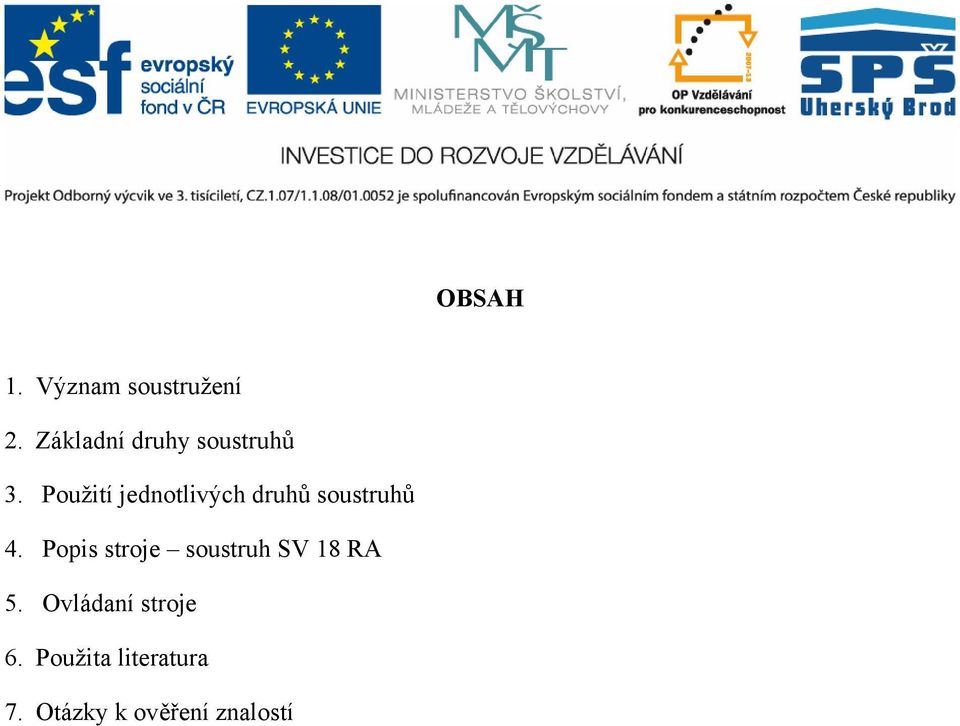

2 OBSAH 1. Význam soustružení 2. Základní druhy soustruhů 3. Použití jednotlivých druhů soustruhů 4. Popis stroje soustruh SV 18 RA 5. Ovládaní stroje 6. Použita literatura 7. Otázky k ověření znalostí

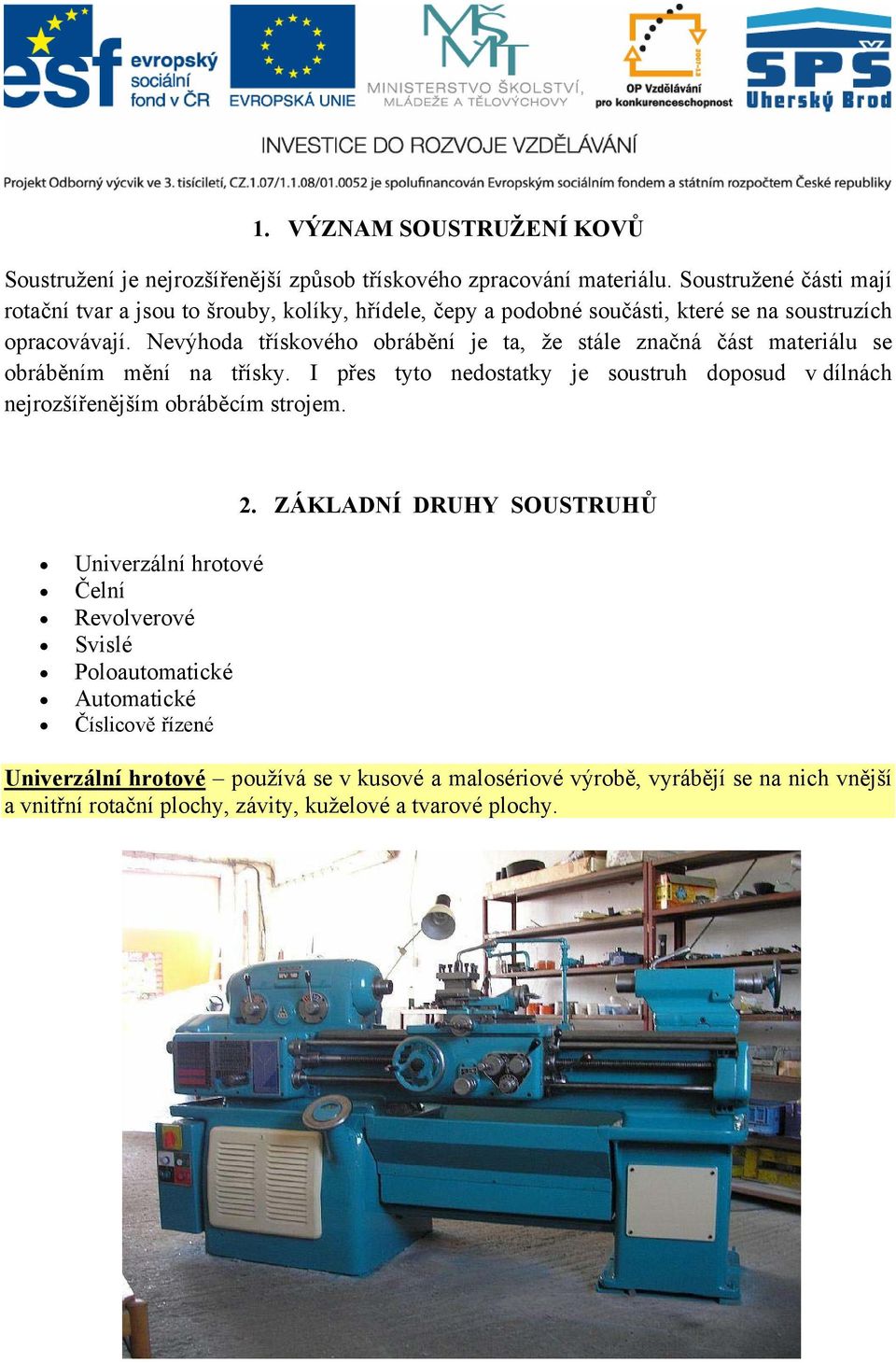

3 1. VÝZNAM SOUSTRUŽENÍ KOVŮ Soustružení je nejrozšířenější způsob třískového zpracování materiálu. Soustružené části mají rotační tvar a jsou to šrouby, kolíky, hřídele, čepy a podobné součásti, které se na soustruzích opracovávají. Nevýhoda třískového obrábění je ta, že stále značná část materiálu se obráběním mění na třísky. I přes tyto nedostatky je soustruh doposud v dílnách nejrozšířenějším obráběcím strojem. Univerzální hrotové Čelní Revolverové Svislé Poloautomatické Automatické Číslicově řízené 2. ZÁKLADNÍ DRUHY SOUSTRUHŮ Univerzální hrotové používá se v kusové a malosériové výrobě, vyrábějí se na nich vnější a vnitřní rotační plochy, závity, kuželové a tvarové plochy.

4 3. POUŽITÍ JEDNOTLIVÝCH DRUHŮ SOUSTRUHŮ Čelní soustruh používá se pro soustružení přírubových součástí malých délek a v kusové výrobě. Obrobek se zde upíná na lícní desku. Lože se suportem tvoří samostatnou jednotku. Nemá koníka.

5 Revolverový soustruh používá se v sériové výrobě, umožňuje provést více operací na jedno upnutí. Výměna nástrojů se provádí otočením revolverové hlavy.

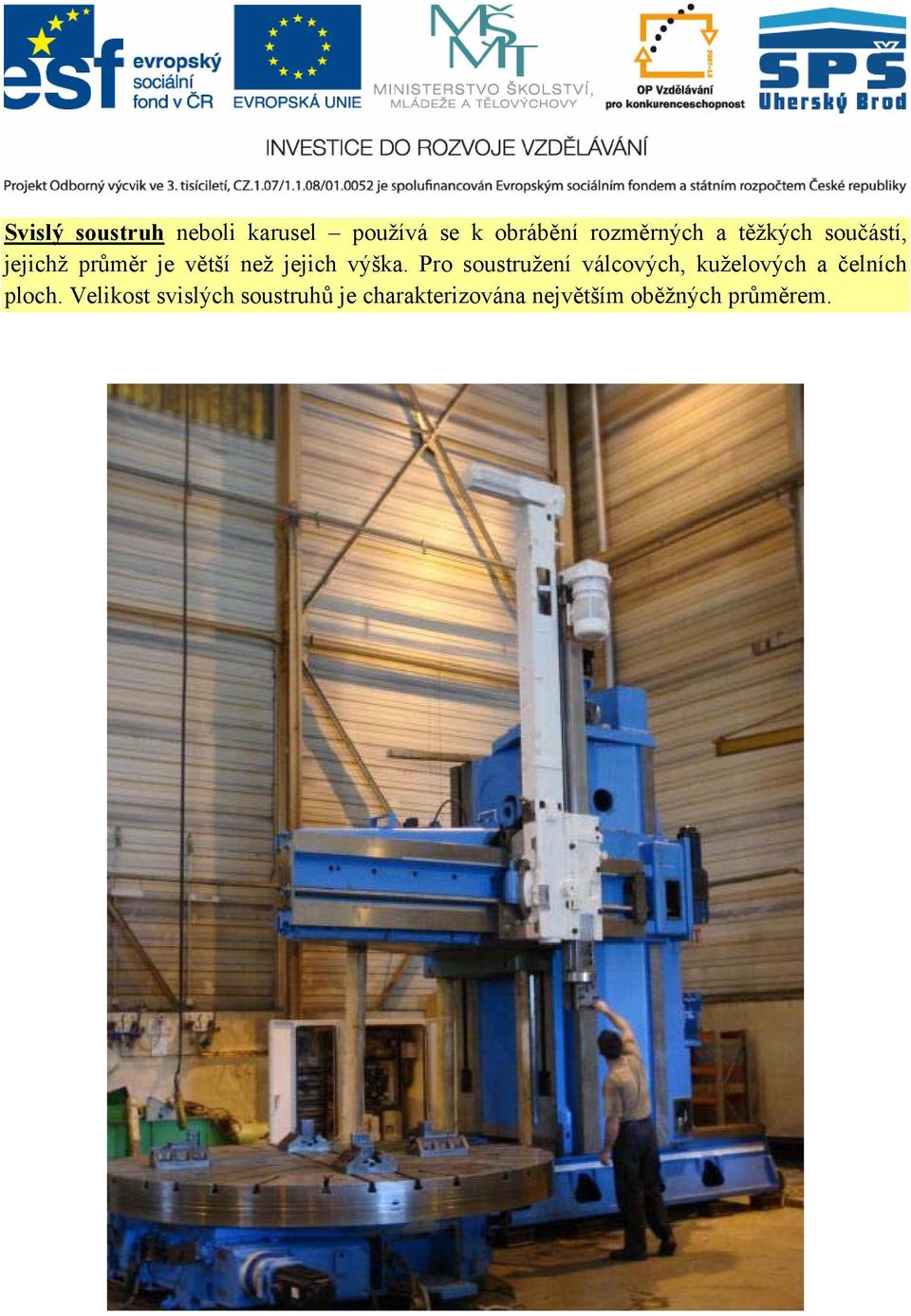

6 Svislý soustruh neboli karusel používá se k obrábění rozměrných a těžkých součástí, jejichž průměr je větší než jejich výška. Pro soustružení válcových, kuželových a čelních ploch. Velikost svislých soustruhů je charakterizována největším oběžných průměrem.

7 Poloautomatický soustruh je zdokonalený hrotový, čelní nebo revolverový soustruh. Jeho pracovní cyklus je automatizován. Automatizace se dosahuje použitím čelních nebo obvodových vaček, kopírovacích systémů nebo programovatelných řídicích systémů, ale upínání obrobku se provádí ručně.

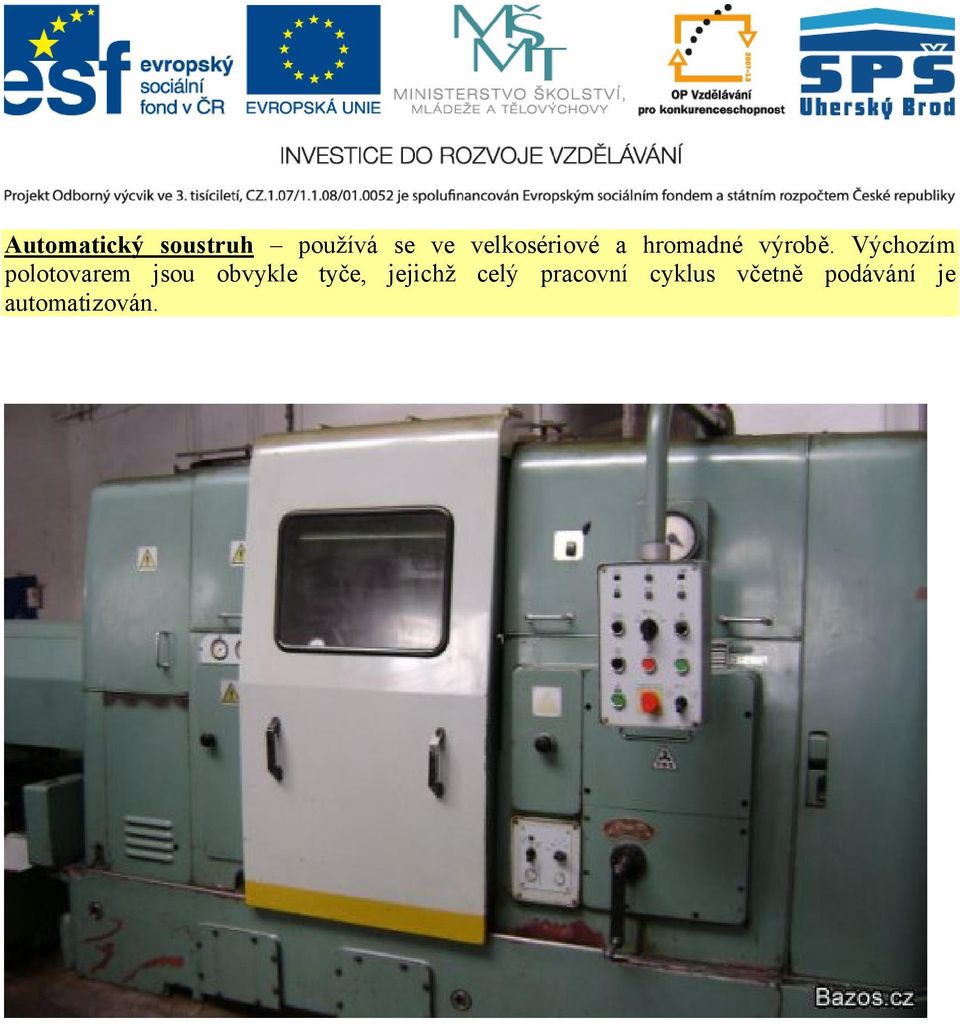

8 Automatický soustruh používá se ve velkosériové a hromadné výrobě. Výchozím polotovarem jsou obvykle tyče, jejichž celý pracovní cyklus včetně podávání je automatizován.

9 Číslicově řízený soustruh neboli zkr. NC (Numerical control), tj. číslicové řízení. Je řízen číselnými příkazy zaznamenanými děrováním na papírovou děrnou pásku, nebo uloženými do vnitřní paměti řídicího systému. Širší možnosti má systém CNC (Computer Numerical Control), jehož základem je malý počítač. Program lze upravovat i během obrábění.

10 4. POPIS STROJE SOUSTRUH SV18 RA Hlavní části stroje Kostra stroje 2. Lože 3. Vřeteník 4. Vřeteno 5. Koník 6. Pinola 7. Kryt výměnných ozubených kol 8. Převodová skříň pro volbu posuvů, nebo stoupání šroubovic 9. Vodicí tyč 10. Posunový šroub 11. Suportová skříň 12. Nožová hlava 13. Elektroinstalační skříň 14. Kryt umístění hlavního pohonu, elektromotor a převodová skříň. Automatické mazání zásobník oleje a čerpadlo mazání

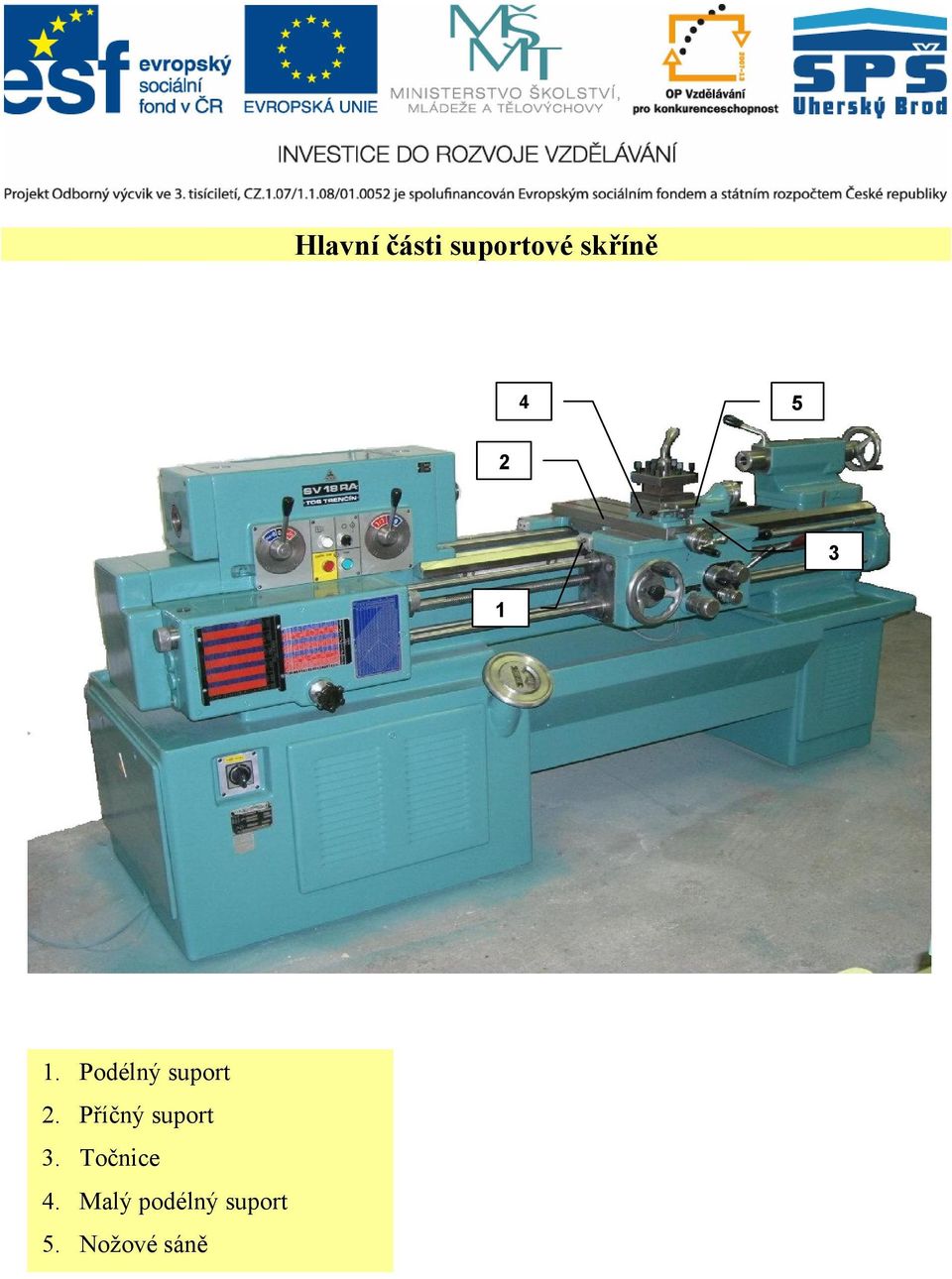

11 Hlavní části suportové skříně Podélný suport 2. Příčný suport 3. Točnice 4. Malý podélný suport 5. Nožové sáně

12 5. OVLÁDÁNÍ STROJE Ovládací prvky Ovládání čerpadla chlazení Ovládání čerpadla mazání Hlavní vypínač

13 Ovládací prvky pro ruční řízení stroje Ovládací kolo podélného suportu 2. Ovládací klika příčného suportu 3. Ovládací kolo malého podélného suportu 4. Ovládací páka nožových saní 5. Ovládací kolo pinoly 6. Brzda pinoly 7. Brzda koníka

14 Ovládací prvky pro nastavení řezných podmínek, ovládání vřetene a strojního posuvu Páka pro ovládání směru, zapnutí a vypnutí vřetene 2. Páka pro nastavení základního poměru pro volbu otáček 1 : 1, 1 : 8 3. Ovládací kolo nastavení otáček 4. Přepínač nastavení režimu převodovky pro posuv 5. Páka zapnutí matice posunového šroubu při obrábění šroubovic 6. Páka pro výběr podélného, nebo příčného strojního posuvu 7. Ovladač zapnutí a vypnutí strojního posuvu 8. Ovladač nastaveni tuhosti spojky automatického vypnutí strojního posuvu 9. Páka pro změnu směru pohybu suportů 10. Páka pro nastavení základního poměru pro volbu posuvů, nebo stoupání 1/1 nebo x Ovladač pro výběr sloupce v tabulce nastavení strojního posuvu, nebo stoupání 12. Ovladač pro výběr řádku v tabulce nastavení strojního posuvu, nebo stoupání

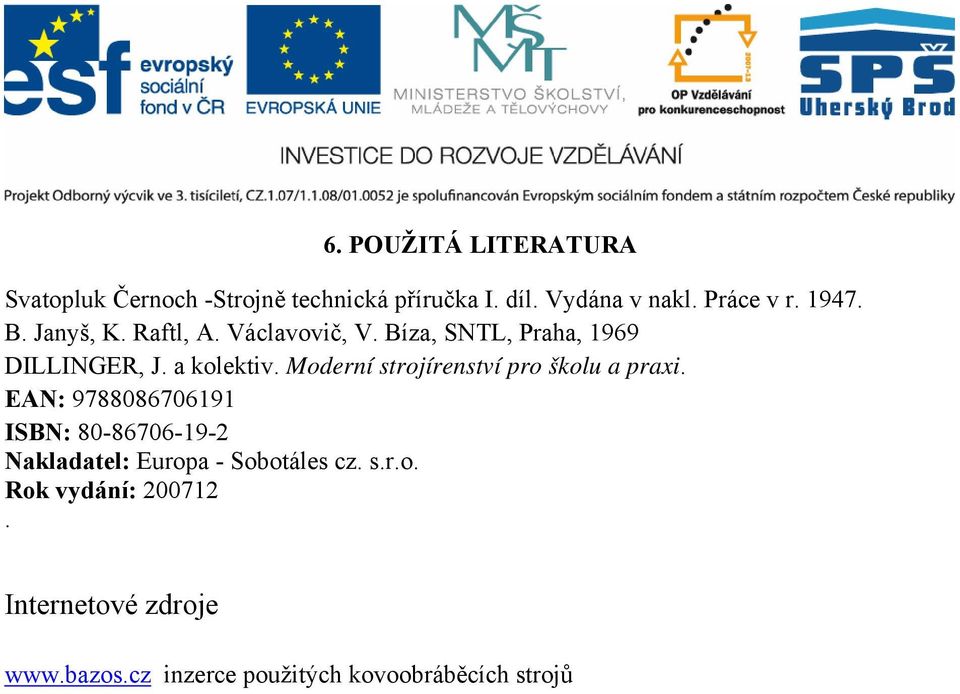

15 6. POUŽITÁ LITERATURA Svatopluk Černoch -Strojně technická příručka I. díl. Vydána v nakl. Práce v r B. Janyš, K. Raftl, A. Václavovič, V. Bíza, SNTL, Praha, 1969 DILLINGER, J. a kolektiv. Moderní strojírenství pro školu a praxi. EAN: ISBN: Nakladatel: Europa - Sobotáles cz. s.r.o. Rok vydání: Internetové zdroje inzerce použitých kovoobráběcích strojů

16 1. Vyjmenuj základní druhy soustruhů 7. OTÁZKY K OVĚŘENÍ ZNALOSTÍ 2. Doplň číselné označení příslušné pozice dle seznamu 1. Kostra stroje 2. Lože 3. Vřeteník 4. Vřeteno 5. Koník 6. Pinola 7. Kryt výměnných ozubených kol 8. Převodová skříň pro volbu posuvů, nebo 9. Vodicí tyč 10. Posunový šroub 11. Suportová skříň 12. Nožová hlava 13. Elektroinstalační skříň 14. Kryt umístění hlavního pohonu, elektromotor a převodová skříň. Automatické mazání

17 3. Doplň číselné označení příslušné pozice dle seznamu 1. Podélný suport 2. Příčný suport 3. Točnice 4. Malý podélný suport 5. Nožové sáně

18 4. Doplň názvy ovládacích prvků

19 5. Doplň číselné označení příslušné pozice dle seznamu 1. Ovládací kolo podélného suportu 2. Ovládací klika příčného suportu 3. Ovládací kolo malého podélného suportu 4. Ovládací páka nožových saní 5. Ovládací kolo pinoly 6. Brzda pinoly 7. Brzda koníka

20 6. doplň číselné označení příslušné pozice dle seznamu 1. Páka pro ovládání směru, zapnutí a vypnutí vřetene 2. Páka pro nastavení základního poměru pro volbu otáček 1 : 1, 1 : 8 3. Ovládací kolo nastavení otáček 4. Přepínač nastavení režimu převodovky pro posuv 5. Páka zapnutí matice posunového šroubu při obrábění šroubovic 6. Páka pro výběr podélného, nebo příčného strojního posuvu 7. Ovladač zapnutí a vypnutí strojního posuvu 8. Ovladač nastaveni tuhosti spojky automatického vypnutí strojního posuvu 9. Páka pro změnu směru pohybu suportů 10. Páka pro nastavení základního poměru pro volbu posuvů, nebo stoupání 1/1 nebo x8 11. Ovladač pro výběr sloupce v tabulce nastavení strojního posuvu, nebo stoupání 12. Ovladač pro výběr řádku v tabulce nastavení strojního posuvu, nebo stoupání
