Fox digitální piano NÁVOD K POUŽITÍ

Transkript

1 Fox 8890 digitální piano NÁVOD K POUŽITÍ

2 UPOZORNĚNÍ Prosíme, dodržujte následující pravidla pro používání, abyste sebe nebo osoby ve vaší blízkosti nezranili a rovněž, abyste nepoškodili okolní zařízení. Toto zahrnuje (ale není omezeno pouze na) následující: UPOZORNĚNÍ Nerozmontovávejte ani neupravujte tento nástroj, v opačném případě můžete zažít elektrický šok, být spáleni nebo jinak poraněni. Veškeré interní kontroly, komise a údržby svěřte vašemu dodavateli či obchodu. Jestliže zdrojový kabel vykazuje známky opotřebení, nebo piáno náhle přestane hrát, či ucítíte neobvyklý zápach, nebo uvidíte kouř vycházející z piána, okamžitě vypněte piáno z elektriky, vyjměte adaptér a vyhledejte kvalifikovaného technika. Před čištěním grand piáno vypněte a adaptér vytáhněte ze zásuvky. Nepoužívejte mokrý hadr. Piáno nečistěte korozivním prostředkem. Piáno neumisťujte na pohyblivou, šikmou nebo nestabilní plochu, v opačném případě se může převrátit a způsobit zranění. Ujistěte se, že piáno je ve stojanu připevněno dodanými šrouby, v opačném případě se může převrátit a způsobit zranění. Piáno chraňte před deštěm a vlhkem. Následující předměty na piáno nepokládejte, předejdete tak rozlití tekutin a následnému elektrickému šoku či ohni. o nádoba (květináč, hrnek, kosmetika či léky) plná vody či jiné tekutiny o malé kovové předměty (včetně vlasových sponek, jehel a mincí) o nechráněný oheň, jako např. zapálená svíčka UPOZORNĚNÍ Piáno neumisťujte na následující místa. Zabráníte tím poškození povrchu a interním součástek. o velmi vlhká či prašná místa o kuchyně či jiná místa s olejovými výpary o blízko klimatizace, na přímé slunce nebo na místa, která způsobí vysoké zahřívání piána Piáno neumisťujte do blízkosti dalších elektrických zařízení jako TV, rádio, reproduktory, v opačném případě se můžou navzájem rušit. Na piáno nepokládejte těžké předměty a nebouchejte do klaviatury a tlačítek. Pokud piáno na dlouhou dobu nebudete používat, vyjměte zdrojový kabel. Při vytahování kabelu jej uchopte za vidlici a ne za kabel. Ujistěte se, že stojan montujete dle návodu a utáhněte všechny spojení. Navíc zvolte vhodnou pozici k montáži stojanu. o Při umisťování piána na stojan si dejte pozor, aby vám prsty nezůstaly mezi piánem a stojanem. o Potřebujete-li piánem pohnout, zvedejte jej minimálně ve dvou. Jestliže se pokusíte piáno posunout sami, stojan se může převrátit a zranit vás. o Pravidelně kontrolujte dotažení šroubů. Jakékoliv povolené šrouby dotáhněte. Zdrojový kabel neumisťujte blízko k topení a zdrojům tepla. Nepřehýbejte jej. Nepokládejte na něj těžké předmět. Nepokládejte jej na místo, kde chodí lidé. Okolo zdrojového kabelu nemotejte další předměty, které jej mohou poškodit. Hlasitě nehrajte příliš dlouho. Buďte opatrní při používání sluchátek, protože příliš vysoká hlasitost může snadno poškodit váš sluch.

3 Děkujeme, že jste si vybrali elektrické grand piáno se zabudovanou pokročilou funkcí a elegantním zvukem. Pomůže vám při výuce tradičního nástroje, zatímco přinese radost z technologie. Před použitím tohoto nástroje si laskavě přečtěte tento návod. Všechny dokumenty si pečlivě uschovejte pro pozdější nahlédnutí. OBSAH I. Ovládací panel 1. Panel 2. LCD displej II. Příprava před použitím 1. Zapojení zdrojového kabelu 2. Kryt kláves 3. Stojan na noty 4. Vypínač 5. Nastavení hlasitosti III. Přídavný jack 1. Použití sluchátek 2. Použití audio vstupu/výstupu 3. Použití MIDI IV. Rychlý průvodce 1. Zvuk 1. Volba zvuku 2. Dual voice (duální zvuk) 2. Efekty 1. Rozdělení klaviatury 2. Ladění 3. Úhozová dynamika 4. Chorus 5. Reverb 3. Doprovod 1. Volba doprovodu 2. Přehrávání doprovodu 4. Variace 1. Otevřený automatický doprovod 2. Automatický doprovod 3. Tabulka akordů 4. Intro/ending 5. Sync start 6. Nastavení hlasitosti doprovodu 7. Nastavení tempa doprovodu 8. Metronom 5. Nahrávání 6. Uložení nastavení panelu (registrační paměť) 7. Inteligentní průvodce 8. Použití pedálu 9. Montáž těla piána Průvodce nastavením V. Tabulka zvuků VI. Tabulka doprovodů VII. Tabulka demo písní VIII. Řešení problémů IX. Technické údaje

4 I. OVLÁDACÍ PANEL 1. Panel 1. Ovladač hlavní hlasitosti 2. Rytmus/Metronom/Doprovod 3. Demo píseň/rozdělení klaviatury/a.b.c automatický akord 4. Tempo +/- 5. Hlasitost doprovodu +/- 6. Start/stop/sync/fill-in A/fill-in B/intro/ending 7. REC/Vymazat/Play/Stop 8. Audio track 1/Audio track 2/Audio track 3 9. LCD displej 10. Data kolečko 11. Píseň/Vypnutá melodie/zvuk 12. Č. 0-9/ tlačítka +/- 13. Touch/ chorus/ reverb/ dual/ Tune 14. Uložit / M1/M2/M3/M4/ banka 2. LCD displej LCD displej zobrazuje všechny operační informace. 1. Číslice 2. Písmena 3. Hlasitost 4. Vybraný zvuk 5. Vybraný rytmus 6. Demo píseň 7. Tempo 8. Reverb 9. Chorus 10. Dual (dvojitý) 11. Split (rozdělení) 12. Chord (akord) 13. Metronom 14. Fill in A/fill-in B 15. Rec/Play 16.Touch (úhozová dynamika) 17. Paměť 18. Osnova

5 II. PŘÍPRAVA PŘED POUŽITÍM 1. Zapojení zdrojového kabelu 1. Nejprve se ujistěte, zda je vypínač grand piána na pozici OFF. Jestliže není, vypínač přepněte na OFF pozici. 2. Zapojte zdrojový kabel; jeden konec zapojte do AC jacku na piánu a druhy konec do zásuvky. UPOZORNĚNÍ Místní napětí musí odpovídat napětí adaptéru +/- 10%. Příliš vysoké či nízké napětí může digitální piáno poškodit. Zdrojový kabel ze zásuvky nevytahujte před vypnutím piána. Pojistky může vyměnit pouze kvalifikovaná osoba. 2. Kryt klaviatury Otevření krytu klaviatury. Lehce nadzvedněte kryt klaviatury a zatlačte jej dozadu, čímž kryt otevřete. UPOZORNĚNÍ Když otvíráte nebo zavíráte kryt, prosíme, držte jej dokud nebude úplně otevřený nebo zavřený. Dávejte pozor, aby se vaše, zvláště pak dětské prsty nedostaly mezi kryt a klaviaturu. Zavření krytu klaviatury. Kryt klaviatury potáhněte směrem k vašemu tělu a lehce jej položte přes klaviaturu. UPOZORNĚNÍ Na kryt kláves neumísťujte žádné kovové či papírové předměty, v opačném případě malé předměty pravděpodobně zapadnou za kryt do piána a bude obtížné je vytáhnout a rovněž mohou způsobit elektrický šok, zkrat, oheň nebo další vážné škody na piánu. 3. Stojan na noty Postavení stojanu na noty. Stojan na noty vytáhněte směrem nahoru do plné výše. Nyní vyskočí pružina. Stojan trochu snižte. Složení stojanu na noty 1. Stojan na noty vytáhněte směrem nahoru do plné výše. 2. Pružinu vtáhněte dovnitř. Dávejte si pozor: podložte jej EPE plátnem, abyste předešli poškrábání. 3. Stojan na noty lehce položte zpět na dno. UPOZORNĚNÍ Pokud je stojan na noty zvednut jen do poloviny, na piáno nehrajte. Když stojan skládáte, nepouštějte jej, dokud nebude úplně složený.

6 4. Vypínač Stisknutím tlačítka POWER piáno zapnete. UPOZORNĚNÍ Před zapnutím vypínače prosím nastavte hlasitost na minimum. Před vypnutím piána hlasitost prosím nastavte na minimun. 5. Nastavení hlasitosti Knoflíkem hlasitosti nastavíte hlasitost, hlasitost kláves a doprovodu současně. III. PŘÍDAVNÝ JACK 1. Použití sluchátek Pokud při hraní nechcete vyrušovat ostatní lidi, můžete si zapojit sluchátka do jacku v nižší části digitálního piána. Poté co sluchátka zapojíte do jacku PHONES, budou reproduktory automaticky deaktivovány. 2. Použití audio vstupu/výstupu Toto digitální piáno disponuje zabudovanými reproduktory - je schopno zesílit vstupní audio signál a výstupem na externí zesilovač nebo reproduktor. Jeden konec audio výstupu zapojte do LINE IN jacku jiného audio zařízení nebo AUX IN jacku přídavného vstupu a druhý konec zapojte do jacku LINE OUT na zadní straně digitálního piána. UPOZORNĚNÍ Poškození reproduktorů a externích zařízení předejdete tak, že piáno před jejich zapojením vypnete. Hlasitost piána nastavte na minimum a při hraní ji postupně zesilujte na dostatečnou úroveň.

7 3. Použití MIDI 1. MIDI vstup: propojte MIDI vstup s MIDI výstupem na jiném MIDI kompatibilním zařízení pomocí MIDI linky. Přes MIDI vstup může digitální piáno přijímat data z externího zařízení podporujícího MIDI. 2. MIDI výstup: Přes MIDI linku propojte MIDI výstup s MIDI vstupem jiného MIDI kompatibilního zařízení. MIDI výstup může být použit na přenos MIDI dat z digitálního piána. Jakmile bude zahrána nota, odpovídající MIDI signál bude odeslán a rovněž takto můžete ovládat jiné MIDI kompatibilní zařízení pomocí přenášení programových informací. (Poznámka: MIDI výstup může přenášet pouze údaje z kláves.)

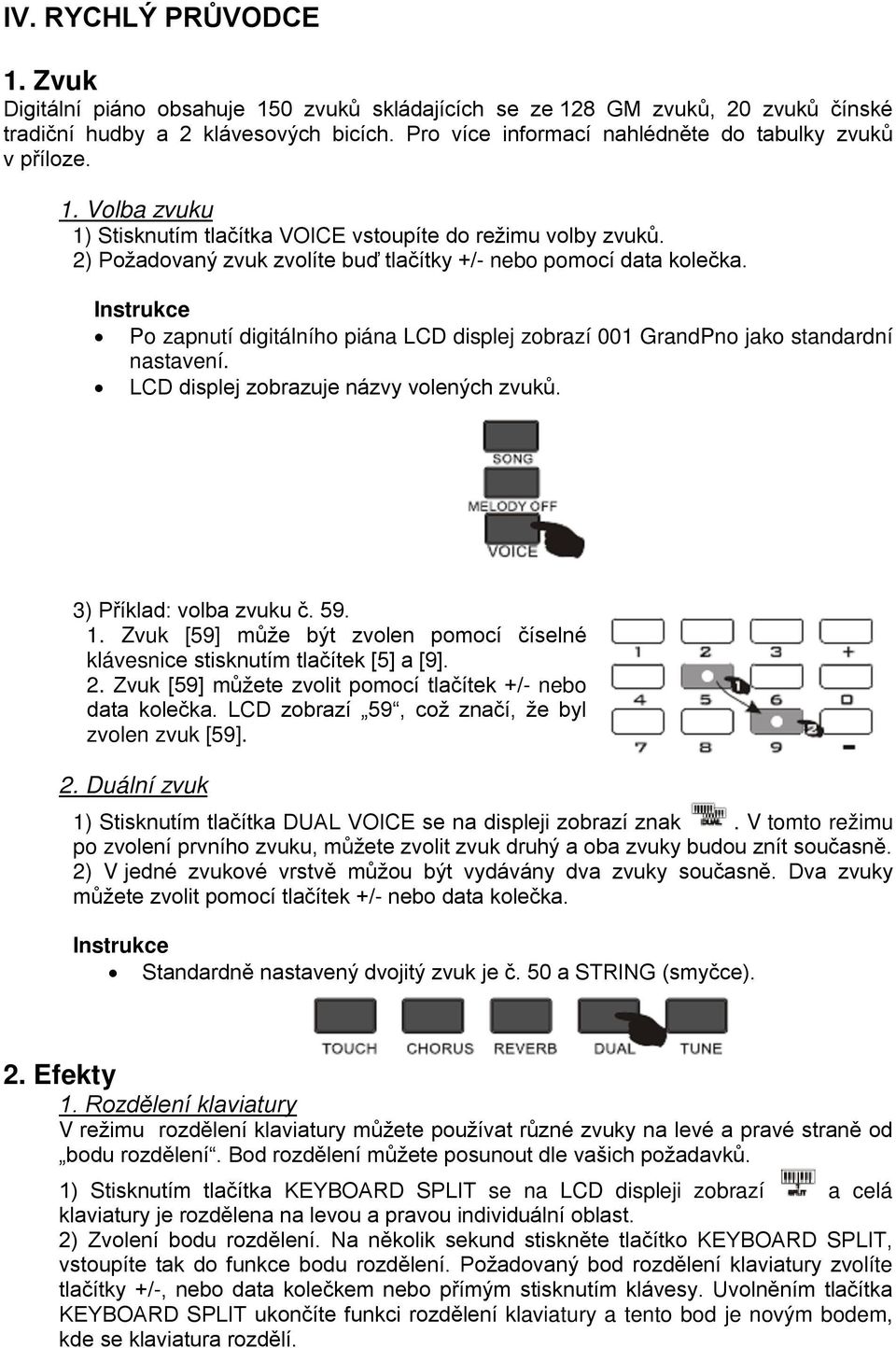

8 IV. RYCHLÝ PRŮVODCE 1. Zvuk Digitální piáno obsahuje 150 zvuků skládajících se ze 128 GM zvuků, 20 zvuků čínské tradiční hudby a 2 klávesových bicích. Pro více informací nahlédněte do tabulky zvuků v příloze. 1. Volba zvuku 1) Stisknutím tlačítka VOICE vstoupíte do režimu volby zvuků. 2) Požadovaný zvuk zvolíte buď tlačítky +/- nebo pomocí data kolečka. Po zapnutí digitálního piána LCD displej zobrazí 001 GrandPno jako standardní nastavení. LCD displej zobrazuje názvy volených zvuků. 3) Příklad: volba zvuku č Zvuk [59] může být zvolen pomocí číselné klávesnice stisknutím tlačítek [5] a [9]. 2. Zvuk [59] můžete zvolit pomocí tlačítek +/- nebo data kolečka. LCD zobrazí 59, což značí, že byl zvolen zvuk [59]. 2. Duální zvuk 1) Stisknutím tlačítka DUAL VOICE se na displeji zobrazí znak. V tomto režimu po zvolení prvního zvuku, můžete zvolit zvuk druhý a oba zvuky budou znít současně. 2) V jedné zvukové vrstvě můžou být vydávány dva zvuky současně. Dva zvuky můžete zvolit pomocí tlačítek +/- nebo data kolečka. Standardně nastavený dvojitý zvuk je č. 50 a STRING (smyčce). 2. Efekty 1. Rozdělení klaviatury V režimu rozdělení klaviatury můžete používat různé zvuky na levé a pravé straně od bodu rozdělení. Bod rozdělení můžete posunout dle vašich požadavků. 1) Stisknutím tlačítka KEYBOARD SPLIT se na LCD displeji zobrazí a celá klaviatury je rozdělena na levou a pravou individuální oblast. 2) Zvolení bodu rozdělení. Na několik sekund stiskněte tlačítko KEYBOARD SPLIT, vstoupíte tak do funkce bodu rozdělení. Požadovaný bod rozdělení klaviatury zvolíte tlačítky +/-, nebo data kolečkem nebo přímým stisknutím klávesy. Uvolněním tlačítka KEYBOARD SPLIT ukončíte funkci rozdělení klaviatury a tento bod je novým bodem, kde se klaviatura rozdělí.

9 Když vstoupíte do funkce bodu rozdělení klaviatury, tak se na displeji zobrazí aktuální hodnota bodu rozdělení klaviatury. Standardní hodnota je 025. Klávesa bodu rozdělení patří do oblasti akordů levé ruky. 2. Ladění 1) Stisknutím tlačítka TUNE vstoupíte do režimu upravení centů a na displeji se zobrazí TUNE VAL. 2) Pomocí tlačítek +/- zvýšíte nebo snížíte cent nebo je rychle upravíte pomocí datového kolečka. 3) Přidržením tlačítka TUNE na 2 sekundy se pitch celé klaviatury vrátí na standardní nastavení Úhozová dynamika Díky funkci touch response můžete ovládat dynamiku hry. Pomocí tlačítka TOUCH přepínáte mezi třemi úrovněmi dynamiky. 1) Jedním stisknutím tlačítka TOUCH aktivujete funkci úhozové dynamiky na LCD displeji se zobrazí. 2) Opětovným stisknutím tohoto tlačítka si zvolíte úroveň citlivosti dynamiky: 001/002/003/OFF. Při zapnutí piána je automaticky nastavena úhozová dynamika na úrovni 2. 4.Chorus Stisknutím tlačítka CHORUS tento efekt aktivujete a na displeji se zobrazí symbol. Opětovným stisknutím tohoto tlačítka tento efekt deaktivujete a znak z displeje zmizí. 5. Reverb Stisknutím tlačítka REVERB aktivujete efekt reverb a na displeji se zobrazí symbol Opětovným stisknutím tohoto tlačítka efekt deaktivujete a symbol z displeje zmizí. Po zapnutí digitálního piána je reverb automaticky aktivován.

10 3. Doprovod V tomto digitálním piánu naleznete různé dynamické styly a doprovody, dohromady 100 doprovodů (viz tabulka doprovodů v příloze). Při výběru doprovodu se na displeji zobrazí jeho název. 1. Volba doprovodu 1) Stisknutím tlačítka STYLE vstoupíte do volby doprovodů. 2) Požadovaný doprovod si zvolíte tlačítky +/-, číselnou klávesnicí nebo data kolečkem. Spuštění doprovodu Po zvolení doprovodu jej stisknutím tlačítka START/STOP spustíte a opětovným stisknutím tohoto tlačítka jej zastavíte. Variace Každý doprovod má své vlastní variace, které hru oživí. Během přehrávání doprovodu stiskněte tlačítko Insert A, aby na displeji začalo blikat NOR nebo Insert B, kdy na displeji začne blikat VAR. Poté během hry vložte groove a vraťte se do původního stylu doprovodu. 2. Otevřený automatický doprovod Stisknutím tlačítka A.B.C AUTO-ACCOMPANIMENT aktivujete automatický doprovod. Nyní je levá strana oblastí automatických akordů. Jakmile je doprovod vypnut, automatické akordy hrané v levé oblasti klaviatury mohou být rozpoznány a hrány. V podstatě je klaviatura rozdělená. Můžete hrát basové akordy levou rukou a pravou rukou standardně zvolený zvuk.

11 Automatický doprovod 1) Jednoduchý doprovod V tomto režimu doprovodný akord hrajete jedním či dvěma prsty, včetně molových/durových akordů a septakordů. Prstoklad je následující (ukázka na C): C Cm C7 Cm7 durový akord (zahrajte základní tón) molový akord (současně zahrajte základní tón a černou klávesu po jeho levé straně) septakord (současně zahrajte základní tón a bílou klávesu po jeho levé straně) molový septakord (současně zahrajte základní tón a černou a bílou klávesu po jeho levé straně) 2) Prstový doprovod V tomto režimu o akordech doprovodu rozhodují tóny, které hrajete na levé straně klaviatury (bod rozdělení je klávesa č. 25 v automatickém doprovodu) a mohou se použít následující akordy (příklad na akordu C, tón uprostřed závorek lze vynechat). Jestliže hudebníkovi nestačí levá oblast, může si ji upravit pomocí funkce rozdělení klaviatury. Pro detaily viz funkci rozdělení klaviatury.

12 3.Tabulka akordů Název Znak Prstoklad Durový akord C Dur s přidanou sextou C Dur s velkou septimou C (5) - 7 Septakord #11 C 7 # (2) (5) # - 7 Dur s přidanou nonou C add Maj7 s nonou Cmaj (5) - 7 Dur s přidanou sextou a nonou C (5)-6 Zvětšený C5+ nebo C # # 5 Moll c, Cmi, Cm 1 b 3-5 Moll s přidanou sextou c6 1 b Moll sedm c7, Cmi7, Cm7 1- b 3-(5)-7 Moll sedm se zmenšenou kvintou (polozmenšený septakord) C7b5, CO Moll s přidanou nonou cadd9, Cmi9, Cm Moll s velkou septimou CmM7, CmMaj7 1-3-(5)-7 cmm7 s nonou cmm9 1- b 3-(5)-7 Zmenšený Cmb (5)-7 Zmenšený septakord Cdim Septakord C Septakord se suspendovanou kvartou C7sus4 1-3(5)-7 Dominantní septakord s nonou C Dominantní septakord s přidanou zvětšenou kvartou C7 # (5)-7 Dominantní septakord s tercdecimou C13 1-(2)3- # 4-(5)-b7 Zmenšený dom. septakord s nonou C7b9 1-3-(5)-7& Zmenšený dom. septakord s tercdecimou C7b (5)-7 Zvětšený dom. septakord s nonou C7 # Zvětšený dom. septakord s tercdecimou C7 # 13 (1)- # 2-3-(5)-7 Zvětšený dur s velkou septimou Cmaj7#5 1-3 # -5-7 Dom. septakord se zvětšenou kvintou C7#5 (1)-3- # 5-7 Dur se suspendovanou kvartou Csus jedna plus dva plus pět POZNÁMKA: Všechny noty v závorkách lze vynechat. (1+5) zaručí doprovod založený pouze na základu a pátém tónu, což může být použito s mnoha durovými a molovými akordy. Jestliže jsou dvě noty oktáva, doprovod hraje pouze základ. Jestliže současně zahrajete na tři klávesy vedle sebe (bílé i černé), doprovod bude automaticky vypnut a dál pohrají pouze bicí. Prstoklad akordu je potvrzen pouze v základním tvaru. Jinak bude rozpoznán jako mollový septakord. Dur s přidanou sextou a nonou (69) je rozpoznán pouze v základním tvaru. Moll s přidanou sextou je potvrzen pouze v základním tvaru. Jinak bude rozpoznán jako moll7b5. Jedna plus dva plus pět je potvrzen pouze v základním tvaru. Jinak bude rozpoznán jako sus4. Při hraní zvětšeného nebo zmenšeného septakordu, nejnižší nota bude považována za základ. V 7 # 11 bude nejnižší hraná nota považována za základ nebo b7.

13 4. Intro/ending Stisknutím tlačítka INTRO/ENDING a následovně START/STOP se přede všemi rytmy přehraje předehra. Použijete-li jej společně s doprovodem, mnoho předeher nabízí speciální sled akordů a okras, které obohatí vaše vystoupení. Opětovným stisknutím tlačítka INTRO/ENDING hru ukončíte dohrou. 5. Sync start Funkce Sync start spustí rytmus a doprovod současně se stiskem kláves. Stisknutím tlačítka SYNC se na displeji zobrazí symbol, což znázorňuje, že je tato funkce aktivována. Poté spolu se stisknutím klávesy začne doprovod. Tuto funkci můžete používat při předehře. Chcete-li přidat intro před Sync stiskněte tlačítko INTRO/ENDING před stisknutím tlačítka SYNC. Pokud je aktivován automatický doprovod, hrajte na klávesy pro automatický doprovod. 6. Nastavení hlasitosti doprovodu Použitím tlačítka -ACCOMPANIMENT VOLUME + nastavíte hlasitost doprovodu v rozsahu od 0 do 31. Když tlačítko -ACCOMPANIMENT VOLUME + hlasitost doprovodu zapnete/vypnete. 7. Nastavení tempa doprovodu Tlačítkem TEMPO+ nastavíte tempo doprovodu v rozmezí od 30 do 280. Když toto tlačítko stisknete dvakrát za sebou, vrátíte se na přednastavené tempo. 8. Metronom 1) Stisknutím tlačítka METRONOME metronom spustíte. 2)Stiskněte tlačítko METRONOME a poté změňte počet dob pomocí +/- nebo číslic. 3) Počet dob specifikujte v rozsahu od ) Metronom vypnete stisknutím tlačítka METRONOME nebo START/STOP. Vzhledem k tomu, že metronom vydává zvuk, můžete podle něj hrát. Tempo lze upravit pomocí tlačítek TEMPO+ a TEMPO-.

14 5. Nahrávání Své melodie si můžete nahrát do digitálního piána. Audio track 1 je doprovodný track, zatímco audio tracky 2 a 3 jsou tracky pro melodii. Díky tomuto nahrávání můžete pouze s digitálním piánem hrát jako celá kapela. Data k nahrávání tóny klaviatury vibrato doprovod automatické akordy soft zvuk celý doprovod sustain bicí kláves hlasitost doprovodu tempo Jestliže nahráváte údaje do tracku, kde již jste něco nahráli, předešlá data budou přepsána a ztracena. Nahrávání ukončíte opětovným stisknutím tlačítka tracku, do kterého nahráváte. 1. Nahrávání doprovodného tracku Když stisknete tlačítko RECORD, na displeji se zobrazí symbol a vstoupíte do režimu nahrávání. Stisknutím tlačítka TRACK 1, na displeji se zobrazí č. 1, což znázorňuje, že tento track je připraven pro nahrávání. Doby jsou zobrazeny v aktuálním tempu, zatímco LED kontrolka bliká. Stisknutím jakékoliv klávesy na klaviatuře započnete nahrávání. 2. Nahrávání melodie Když stisknete tlačítko RECORD na displeji se zobrazí symbol a vstoupíte do režimu nahrávání. Po stisknutí tlačítka TRACK 2 TRACK 3 se na displeji zobrazí odpovídající číslo, což znázorňuje, že tento track je připraven pro nahrávání. Doby jsou zobrazeny v aktuálním tempu, zatímco LED kontrolka bliká. Stisknutím jakékoliv klávesy na klaviatuře započnete nahrávání. 3. Současné nahrávání melodie a doprovodu Stiskněte a přidržte tlačítko RECORD a stiskněte tlačítka tracků, do kterých chcete nahrávat. Poté začněte nahrávat stisknutím jakékoliv klávesy. Po zaplnění kapacity paměti bude nahrávání automaticky ukončeno.

15 4. Ukončení nahrávání Nahrávání můžete ukončit buď stisknutím tlačítka START/STOP nebo RECORD. Jestliže během nahrávání doprovodného tracku stisknete tlačítko INTRO/ENDING, přehraje se odpovídající úsek a poté se nahrávání zastaví. 5. Přehrávání nahrávky Stisknutím tlačítka PLAY/STOP nahrávku přehrajete. Současně si lze přehrát nahrávky ve všech třech tracích a opětovným stisknutím tlačítka PLAY/STOP přehrávání ukončíte. Stisknutím tlačítka CLEAR přímo vymažete nahrávky v tracích. 6. Uložení nastavení panelu (registrační paměť) Tento nástroj je vybaven registrační pamětí, do které si můžete uložit vaše oblíbené nastavení a jednoduše jej aktivovat. Obsah uložený v registrační paměti obsahuje následující položky nastavení doprovodu Styl, A.B.C. auto chord, fill-in/variation, metronom, hlasitost a tempo doprovodu nastavení zvuku hlavní zvuk, duální zvuk, rozdělení klaviatury nastavení efektů chorus, reverb, úhozová dynamika, ladění, hlasitost 1) Panel ovládání (zvuk, doprovod atd.) si nastavte dle potřeby. 2) Stiskněte tlačítko BANK a zvolte požadovanou zvukovou banku pomocí tlačítek +/-. 3) Stiskněte a přidržte tlačítko STORE, poté stiskněte jakékoliv tlačítko M1 M4, čímž aktuální nastavení uložíte do paměti M1 M4. Jestliže nastavení panelu uložíte do banky, ve které je uloženo předešlé nastavení, nové nastavení přepíše to předešlé.

16 1.Vyvolání uložených nastavení panelu 1) Stiskněte tlačítko STORE a zvolte zvukovou banku, kterou chcete vyvolat pomocí tlačítek +/-. 2) Stiskněte konfigurační tlačítko (M1-M4) čímž vyvoláte registrační paměť a uložené nastavení panelu. Když je registrační paměť vyvolána, všechny aktuální nastavení panelu budou přepsány. Jestliže chcete toto nastavení uložit, musíte jej uložit ve volné registrační paměti ještě před vyvoláním uložených nastavení. 7. Inteligentní průvodce Toto digitální piáno je vybaveno jednou demo písní a 50 písněmi pro demonstraci jejich elegantního zvuku a stylu. 1.Přehrávání všech demo písní Po stisknutí tlačítka SONG budou všechny demo písně přehrány postupně za sebou. 2.Přehrání jedné demo písně Po stisknutí tlačítka SONG můžete zvolit číslo demo písně pomocí tlačítek +/- nebo data kolečka. Při přehrávání demo písně postupně zvyšujte hlasitost z nejnižší úrovně pomocí ovladače hlasitosti, čímž předejdete nepříjemným vjemům při vysoké hlasitosti. 3. Vypnutí melodie Melodii vypnete stisknutím tlačítka MELODY OFF a tak můžete zpívat jako s karaoke.

17 8. Použití pedálu Digitální piáno je vybaveno třemi pedály, které mají stejné funkce jako klasické piáno a obohacují vaše hudební vyjádření. 1. Tlumič (levý pedál) Po sešlápnutí tlumiče se hlasitost postupně sníží a kvalita zvuku se lehce změní. Jestliže pedál sešlápnete po zahrání tónu, hlasitost a kvalita se nezmění. 2.Sostenuto pedál (prostřední) Nechává přeznít tóny nebo akordy, které hrajete. Tento tón nebo akord bude znít, až dokud pedál znovu neuvolníte. Nicméně po opětovném sešlápnutí pedálu nebude hraný tón prodloužený. 2. Sustain pedál (pravý) Ovladatelný sustain pedál funguje stejně jako sustain pedál tradičního piána. Sešlápnutím tohoto pedálu tón prodloužíte a uvolněním tohoto pedálu je prodloužení okamžitě ukončeno. 9. Montáž těla piána 1) Dle obrázku nejdříve postavte podstavec a upevněte jej dvěma M6x40 šrouby. 2) Dle obrázku spojte levý a pravý podstavec a podpůrné desky s pedály a přední ozvučnici a utáhněte osm M6x60 šroubů. 3) Dle obrázku umístěte tělo piána na základnu a upevněte čtyřmi M6x20 šrouby. 4) Dle obrázku zajistěte zadní ozvučnici devíti 3,5x20 samořeznými zapuštěnými šrouby. 5) Kabel pedálu ze základny propojte s jackem pedálu na panelu rozhraní na těle piána, jak je znázorněno na obrázku. 1) M6x40 šroub 4 kusy 2) M6x60 šroub 8 kusů 3) M6x20 šroub 4 kusy 4) 3,5x20 šroub 9 kusů

18

19 V. TABULKA ZVUKŮ

20 VI. TABULKA RYTMŮ

21 VII. TABULKA DEMO PÍSNÍ VIII. ŘEŠENÍ PROBLÉMŮ Problém Při zapnutí/vypnutí vydávají jemný zvuk. Po zapnutí klávesy nevydávají žádné zvuky. Nota a její zvuk u stejného zvuku se jemně liší. Při používání sustainu mají některé tóny dlouhý sustain a jiné krátký. Příliš nízká či vysoká hlasitost nebo zvuk a doprovod nejsou hlasitostně v rovnováze. I když je aktivován sync a na klávesy se hraje, doprovod není spuštěn. Při používání mobilního telefonu, digitální piáno vydává zvuky. Sešlápnutí pedálů nefunguje. Možný důvod / řešení Standardní stav. Nemusíte si dělat starosti. Zkontrolujte hlasitost, a zda v konektoru sluchátek není něco zapojeno, v opačném případě by byly zabudované reproduktory deaktivovány. Toto je normální fenomén způsobený různými tónovými rozsahy nástroje. Standardní situace vzhledem k tomu, že sustainy různých tónu jsou nastaveny na optimální délku. Zkontrolujte ovladače hlasitosti. Zkontrolujte, zda je režim auto bass nastaven na auto chord, kde doprovod lze spustit pouze pomocí kláves v basové části klaviatury. Mobilní telefony nebo další mobilní zařízení mohou vyrábět tzv. rušení. Tento zvuk eliminujete tak, že mobilní zařízení vypnete nebo jej bude používat ve větší vzdálenosti od digitálního piána. Zkontrolujte, zda jsou pedály správně zapojeny do digitálního piána.

22 IX. TECHNICKÉ ÚDAJE Standardy GB/T , GB/T , GB/ GB/T , GB/T , SJ Klávesy LCD displej Polyfonie 64-hlasá polyfonie (max) Klaviatura 88 klávesová standardní klaviatura s úhozovou dynamikou Zvuky 128 GM standardních zvuků, 20 tradičních zvuků, 2 sety bicích Rytmy 100 nádherných doprovodů s automatickými akordy Demo písně 51 různých demo písní Efekty úhozová dynamika, reverb, chorus, dual (duální zvuk), rozdělení klaviatury Nahrávání jeden track, více tracků a kombinované nahrávání Ovládání doprovodu hlasitost a doladění doprovodu Akordové ovládání A.B.C. auto chord Registrační paměť 4 skupiny pamětí, lze uložit zvuk, efekt zvuku a údaje doprovodu Další ovladače vypínač, celková hlasitost, hlasitost doprovodu, metronom, tempo Konektory DC12V, line in/out, jack na sluchátka, jack napekl, MIDI in/out Pedály tlumič, sostenuto pedál, sustain pedál Přesnost v hudebním mikroladění 3 centy Výstupní výkon 40W+40W Rozměry Velký rám DxŠxV = 1460x610x320 (mm), malý rám DxŠxV = 1380x350x220 (mm) Hmotnost 69 kg (velký rám 56kg + malý rám 13kg)
