1 Webový systém řízení vstupu NetAXS-123 Ovládací panel řízení vstupu Webová řídicí jednotka NetAXS společnosti Honeywell poskytuje řešení pro instalace jakékoliv velikosti. NetAXS-123 umožňuje uživatelům bezpečně spravovat systém pomocí Internetu, kdekoliv je k dispozici připojení bez vyhrazeného počítače nebo softwaru. Uživatelsky přívětivý design zjednodušuje instalaci a usnadňuje obsluhu a údržbu. Vstup zaměstnanců Řízení dveří Zprávy o dodržování předpisů Vzdálená správa míst NetAXS-123 poskytuje všechny výhody tradičního řízení vstupu, například pomáhá zabezpečovat dveře, řídit vstup zaměstnanců a dálkově ovládat různá místa. Umožňuje rovněž vytvářet zprávy, aby byly splněny předpisové požadavky. Díky webovému rozhraní se značně zkracuje doba zácviku a zaškolení. Nevyžaduje se žádný vyhrazený NetAXS-123 software jednoduše se přihlaste a jste připraveni k práci, zabezpečeně z kanceláře nebo odkudkoliv odjinud. NetAXS-123 je možné spravovat pomocí integrovaného prohlížeče, zabezpečené infrastruktury cloudu MAXPRO, nebo integrované sady zabezpečení WIN-PAK. Panel NetAXS-123 bylo vyvinut tak, aby se snadno instaloval a snadno se přizpůsoboval stávající infrastruktuře IT a metodám při současném snížení nákladů na instalaci a INTEGROVÁNO Prostřednictvím prohlížeče CLOUD Mobilní aplikace SOFTWARE WIN-PAK podporu. Jak váš systém poroste, stejně poroste i NetAXS. VLASTNOSTI A VÝHODY Správa zabezpečení Integrace videa Flexibilita 3-v-1 Možnost integrace, cloudu nebo funkce z hostitelského softwaru z jediného panelu. Panel NetAXS-123 je možné nasadit pro mnoho různých činností od základního řízení vstupu pro jedno místo či několik míst, přes zabezpečení na podnikové úrovni s plně integrovaným přístupem, videem a detekcí průniku. Rychlejší instalace Nativní hardware na bázi IP s napájením Power over Ethernet (PoE) eliminuje nutnost další kabeláže síťového modulu a zjednodušuje celé napájení panelu. Montáž vedle dveří pomocí plastové skříně snižuje nutnost vedení kabeláže. Součástí dodávky je kovová skříň s napájením 4 A a záložní baterie pro tradiční instalace nebo renovace. Nižší náklady na vlastnictví Řídicí jednotku pro jedny dveře je možné rozšířit pro správu 2 nebo 3 dveří* s pomocí přídavných karet pro 1 nebo 2 dveře. Přidáním dodatečných panelů můžete správu provádět pomocí integrovaného rozhraní prostřednictvím virtuálního okruhu Ethernet (EVL)** nebo RS-485. Čtečky na každé straně dveří mohou pracovat bez dodatečného hardwaru. Zvýšená produktivita Novější, rychlejší a intuitivnější uživatelské rozhraní zkracuje dobu strávenou nasazením a školením. Integrovaný webový prohlížeč má funkce základního řízení vstupu, které jsou jednoduché a snadno použitelné. Přidáním cloudu MAXPRO nebo WIN-PAK získáte pokročilejší funkce, například integraci videa a detekci průniku, pokročilejší tvorbu zprávy a tvorbu fotografií na identifikační karty. Rozšířené zabezpečení 256 bitové šifrování AES komunikace mezi panelem a hostiteli (prohlížeč, cloud a WIN-PAK). Možnost používání certifikátu zabezpečení zajišťuje zabezpečenou a důvěryhodné připojení k panelu. Spínač neoprávněné manipulace s panelem na plastové a kovové skříni. * Přídavná karta pro dvoje dveře NXD2 je kompatibilní pouze s kovovou skříní NX1MPS. ** Virtuální okruh Ethernet (EVL) je kompatibilní pouze s panely NetAXS-123. Smíšené okruhy s NetAXS-4 vyžadují připojení RS-485.

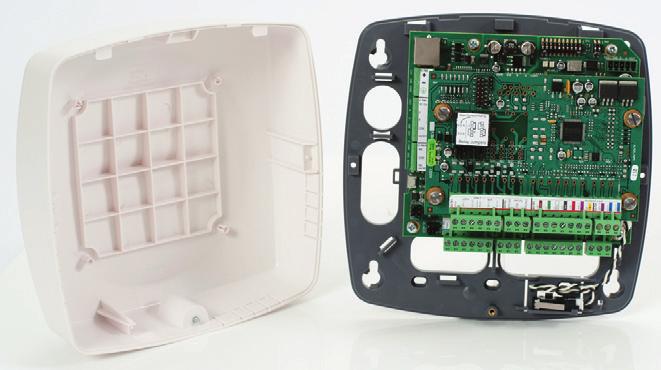

2 NetAXS-123 Možnosti skříně NetAXS-123, kompaktní plastová skříň Napájení PoE nebo 12 V DC Integrovaný spínač ochrany proti neoprávněné manipulaci NetAXS-123, standardní kovová skříň Vícenásobné montážní a zemnící body Čistší a konzistentnější instalace Ovládací panel (NXC1) Ethernetový port: Připojení k webovému prohlížeči, cloud MAXPRO nebo software WIN-PAK RS-485 nebo Ethernet: Připojte panely jako následné zařízení nebo k softwaru WIN-PAK (MAXPRO Cloud 4.0 nepodporuje následné panely.) Port USB: Snadné nastavení a diagnostika z notebooku Barevně značené svorky Demontovatelné svorky Napájecí zdroj 12 V DC, 4 A Universální vstup ( V AC) Pro napájení příslušenství je k dispozici 3,5 A až 1 A pro napájení každých dveří Svorkovnice se vstupní pojistkou Záložní baterie 12 V NetAXS-123, přídavné karty NetAXS-123, přídavná karta pro jedny dveře NetAXS-123, přídavná karta pro dvoje dveře

3 NetAXS-123 Přehled systému Rozhraní webového prohlížeče Spínač PoE Internet LAN/ WAN Kabel CAT5 nebo CAT6 Přídavná karta pro jedny dveře (NXD1) Přídavná karta pro dvoje dveře (NXD2) Typická spojení Výstupní zařízení Kontakt Čtečka Západka

4 NetAXS-123 Technické údaje KOMUNIKACE ČTEČKY / DVEŘE VÝSTUPY VSTUPY NAPÁJECÍ VSTUPY NAPÁJECÍ VÝSTUPY SKŘÍŇ INSTALACE SYSTÉMOVÉ INFORMACE TECHNICKÉ ÚDAJE NX1P NX1MPS INTEGROVANÉ MOŽNOSTI KOMUNIKACE KONEKTIVITA ROZŠIŘOVACÍCH MODULŮ I/O SCHOPNOSTI OKRUHU ŘÍDICÍ JEDNOTKY SCHOPNOSTI DVEŘÍ / ČTEČEK Ethernet; RS-485; USB Port RS-485 použijte k připojení maximálně 6 následných modulů I/O (4 výstupy a 2 vstupy) EVL: 16 panelů NetAXS-123 RS-485: 31 panelů NetAXS-123 nebo NetAXS-4 celkem 1, 2 1 dveře / 2 čtečky (rozšiřitelné na 2 dveře / 4 čtečky) 1 dveře / 2 čtečky (rozšiřitelné na 3 dveře / 6 čteček) ROZŠIŘITELNOST Rozšiřitelné na 93 dveří / 186 čteček na okruh řídicí jednotky 1, 2 KOMPATIBILITA ČTEČKY POČET VÝSTUPŮ ROZŠIŘITELNOST VÝSTUPU RELÉOVÝ NAPÁJECÍ ZDROJ POČET VSTUPŮ ROZŠIŘITELNOST VSTUPU PORUCHA NAPÁJENÍ A NEOPRÁVNĚNÁ MANIPULACE S PANELEM VSTUP JEDNOTKY ZÁSUVKA NEBO HARDWAROVÝ STŘÍDAVÝ VSTUP Podpora standardního protokolu Weigand; bez podpory ABA 2 SPDT (volitelné propojkou NO nebo NC kontaktů) na dveře, dimenzování 3 A při 28 V DC; 2 otevřené výstupy kolektoru (OC), dimenzování 16 ma při 12 V DC: K dispozici je LED čtečky (AUX) a bzučák čtečky (AUX) na dveře 2 relé, 2 OC rozšířitelné na 4 relé, 4 OC s NXD1 přídavnou kartou 2 relé, 2 OC rozšířitelné na 6 relé, 6 OC s NXD2 přídavnou kartou Volitelné: napájecí zdroj 12 V DC nebo externí napájení 0 28 V DC 6 konfigurovatelných čtyřstavových dozorovaných vstupních bodů (Výchozí tovární nastavení: stav, REX, neoprávněná manipulace se čtečkou A, neoprávněná manipulace se čtečkou B, porucha napájení a obecný vstup) 5 vstupů rozšířitelných na 10 s přídavnou kartou NXD1 (rozšiřitelné na celkem 74 vstupů pomocí maximálně 2 reléových vstupní karet NX4IN) Power over Ethernet (PoE) 802.3af nebo externí napájení 12 V DC NAPÁJECÍ VSTUP ŘÍDICÍ DESKY Power over Ethernet (PoE) nebo napájení 12 V DC NAPÁJENÍ ZÁMKŮ / ZÁPADEK / ČTEČEK / VSTUPNÍCH ZAŘÍZENÍ 5 vstupů rozšířitelných na 14 s přídavnou kartou NXD2 (rozšiřitelné na celkem 74 vstupů pomocí maximálně 2 reléových vstupní karet NX4IN) vstup V AC, 50/60 Hz poskytuje výstup 12 V DC, 4 A 450 ma, 12 V DC k dispozici pro západky, čtečky a vstupní zařízení pomocí PoE (Pokud se vyžaduje vyšší proud, externí napájení 12 V DC) 12 V DC z dodaného napájecího zdroje 1,15 A na dveře pro zámky / západky, čtečky a vstupní zařízení (3,5 A při celkem 12 V DC) SYSTÉM ZÁLOŽNÍ BATERIE Není součástí dodávky Baterie 12 V DC, 7 Ah MATERIÁL Nárazuvzdorný plast Kov FYZICKÝ ROZMĚR SKŘÍNĚ PŘÍSTUPOVÉ / VYLAMOVACÍ OTVORY KABELÁŽE ODNÍMATELNÉ SVORKOVNICE S BAREVNÝM OZNAČENÍM GRAFICKÉ KARTY/ŠTÍTKY KABELÁŽE UPEVŇOVACÍ SPOJOVACÍ MATERIÁL HODINY REÁLNÉHO ČASU SYNCHRONIZACE HODIN PROCESOR SYSTÉMOVÝ STŘEDNÍ ČAS MEZI PORUCHAMI 197 v x 197 š x 70 h (mm) 7,75 v 7,75" š 2,75" h 354 v x 303 š x 120 h (mm) 13,9 v 11,9" š 4,7" h 7 19 Globální podpora zeměpisných časových pásem; podpora letního času : prostřednictvím síťového serveru NTP Freescale Coldfire 32 bitový hodin TEPLOTNÍ ODOLNOST Provozní: 0 C až 49 C; Skladovací: -55 C až 85 C CERTIFIKACE A SCHVÁLENÍ Splňuje požadavky CE a FCC; UL Okruh panelu RS-485: V řídicím okruhu může být zkombinováno celkem 31 panelů NetAXS-123 (verze nebo vyšší) a NetAXS-4 (verze nebo vyšší) pro maximálně 123 dveří. Panely NetAXS-4 nelze používat s EVL. 2. Při namíchání řídicích jednotek NetAXS-123 a NetAXS-4 musí být panel NetAXS-123 typu panel brány a okruh panelu musí být RS-485.

5 NetAXS-123 Technické údaje TECHNICKÉ ÚDAJE NX1P NX1MPS LEDs STAVOVÁ KONTROLKA LEDs 12 kontrolek LED celkem (napájení 12 V, PoE, nadproud, Ethernet, RS-485, čtečky, stav dveří, chod, stav relé) HOSTITEL ŘÍZENÍ DVEŘÍ KARTY A DATABÁZE ZPRÁVY A ANALÝZY SOFTWAROVÁ KOMPATIBILITA 1 MAXPRO Cloud, WIN-PAK XE/SE/PE/CS NETAXS-123 JAKO PANEL BRÁNY Podporované následné panely zahrnují NetAXS-123 a NetAXS-4 2, 3 NETAXS-4 JAKO PANEL BRÁNY Podporované následné panely zahrnují pouze NetAXS-4 2, 3 POUŽITÍ KONVERTORU PC13 POUŽITÍ KONVERTORU N-485-PCI-2 REŽIMY ŘÍZENÍ DVEŘÍ BLOKOVACÍ ZÁMKY PRO AKCE ZÁKAZNÍKA OCHRANA PŘED PŘEDÁVÁNÍM KARTY KAPACITA KARTY A VYROVNÁVACÍ PAMĚTI UDÁLOSTÍ VERZE FIRMWARU K DISPOZICI OFFLINE ZÁLOHA DATABÁZE Podporované následné panely zahrnují NetAXS-123, NetAXS-4, řadu N-1000 a NS2 Není kompatibilní Pouze karta, karta a PIN, karta nebo PIN, pouze PIN, uzamčení, deaktivace, supervizor, doprovod, karta s omezeným použitím, expirace k datu, pravidlo první karty, pravidlo dne sněžení, přepnutí časového pásma, ochrana před předáváním karty, nátlak 4 Místní a globální schopnosti; implementace hardwaru a softwaru kapacita karet; kapacita událostí; Integrovaná paměť Flash pro aktualizaci firmwaru a rozšíření funkcí Databáze karty a konfigurační databáze SCHOPNOSTI EXPORTU Databáze karty, alarmy a události (formát CSV) 4 POČET FORMÁTŮ KARET lze podporovat 128 jedinečných formátů karet 4 KÓDY LOKALITY 8 MAXIMÁLNÍ VELIKOST FORMÁTU KARET 75 bitové (maximální počet karta = 64 bitů) 4, 5 ČASOVÁ PÁSMA ÚROVNĚ PŘÍSTUPU 128 SVÁTKY INTEGROVANÉ ZÁKLADNÍ ZPRÁVY IMPORT/EXPORT DATABÁZE KARET EXPORT ALARMU/UDÁLOSTI WEB PODPORA PROHLÍŽEČŮ Google Chrome GLOBÁLNÍ PODPORA JAZYKŮ angličtina, francouzština, němčina, holandština, italština, španělština, čeština, zjednodušená čínština, arabština 1. Softwarová kompatibilita pro NetAXS: Všechny verze NetAXS naprogramované jako N-1000; WIN-PAK SE; WIN-PAK PE; WIN-PAK PRO CS; WIN-PAK CS 4.1; WIN-PAK 2005; WIN-PAK PRO 2005; WIN-PAK 2.0 Release 4; WIN-PAK v3.3 nebo vyšší; nebo WIN-PAK CS 4.2 nebo vyšší. 2. Okruh panelu RS-485: V řídicím okruhu může být zkombinováno celkem 31 panelů NetAXS-123 (verze nebo vyšší) a NetAXS-4 (verze nebo vyšší) pro maximálně 123 dveří. Panely NetAXS-4 nelze používat s EVL. 3. Při namíchání řídicích jednotek NetAXS-123 a NetAXS-4 musí být panel NetAXS-123 typu panel brány a okruh panelu musí být RS Při použití softwaru WIN-PAK může mít tato funkce omezení nebo nemusí existovat. 5. Vhodné pro použití se 75 bitovou transparentní kartou formátu PIV, TWIC a FRAC.

6 NetAXS-123 Objednávka ŘEŠENÍ PRO JEDNY DVEŘE NX1P Jedny dveře, plastová skříň, PoE nebo externí napájení NX1MPS Jedny dveře, kovová skříň, napájecí zdroj 4 A, 12 V, záložní baterie 7 Ah ŘEŠENÍ PRO DVOJE DVEŘE NX2P Dvoje dveře, plastová skříň, externí napájení NX2MPS Dvoje dveře, kovová skříň, napájecí zdroj 4 A, 12 V, záložní baterie 7 Ah ŘEŠENÍ PRO TROJE DVEŘE NX3MPS Troje dveře, kovová skříň, napájecí zdroj 4 A, 12 V, záložní baterie 7 Ah JEDNO- A DVOUDVEŘOVÉ ROZŠIŘOVACÍ MODULY NXD1 Jednodveřový rozšiřovací modul, mění jednodveřovou jednotku (NX1P nebo NX1MPS) na dvoudveřovou NXD2 Dvoudveřový rozšiřovací modul, mění jednodveřovou jednotku (jen NX1MPS) na třidveřovou DOPORUČENÉ PŘÍSLUŠENSTVÍ LU45BHONA LU45 DESFIRE EV2, zabezpečení EU / UK Backbox, čtvercová čtečka ODPEV28N38 DESFIRE EV2 tisknutelná karta různé šifrovací klíče, programovatelné 38 bitové číslo karty, kompatibilní se sériovou čtečkou LU45 ODKEV28N38 DESFIRE EV2 přívěsek ke klíči různé šifrovací klíče, programovatelné 38 bitové číslo karty, kompatibilní se sériovou čtečkou LU45 LU4500BHONA LU45 DESFIRE EV2, zabezpečení EU / UK Backbox, čtvercová čtečka se světelným kroužkem LU4516BHONA LU45 DESFIRE EV2, zabezpečení EU / UK Backbox, čtvercová čtečka se světelným kroužkem a klávesnicí LU45BB Distanční vložka na dveře 6 mm pro všechny čtečky LU45 LU45COV Kryt pro všechny čtečky LU45 Další informace získáte na adrese: najdete na adrese Honeywell Security Group Aston Fields Road Whitehouse Industrial Estate Runcorn Cheshire WA7 3DL UK Tel: Fax: +44 (0) HSFI-NA123 R6-01-CZ(1118)DS-E 2018 Honeywell International Inc.
