1 Přednáška 3 Chromatografie polymerů III.: IC+LC CC+LC LC FFF-Field flow fractionation (Frakcionace tokem v silovém poli) Studijní opora pro studenty registrované v akademickém roce 2013/2014 na předmět: Vybrané kapitoly z chemie a technologie polymerů I - N Modul Moderní metody charakterizace polymerů Vyučující: Jan Merna, Ústav polymerů, VŠCHT Praha

opora pro studenty registrované v akademickém roce 2013/2014 na předmět: Vybrané kapitoly

2 LC CC-liquid chromatography at critical condition DG=0 DS DH Calibration plots for a polymer (A) under size-exclusion conditions, (B) at the critical condition, (C) under sorptive conditions DG=0 polymer je chromatograficky (SEC) neviditelný

conditions, (B) at the critical condition, (C) under

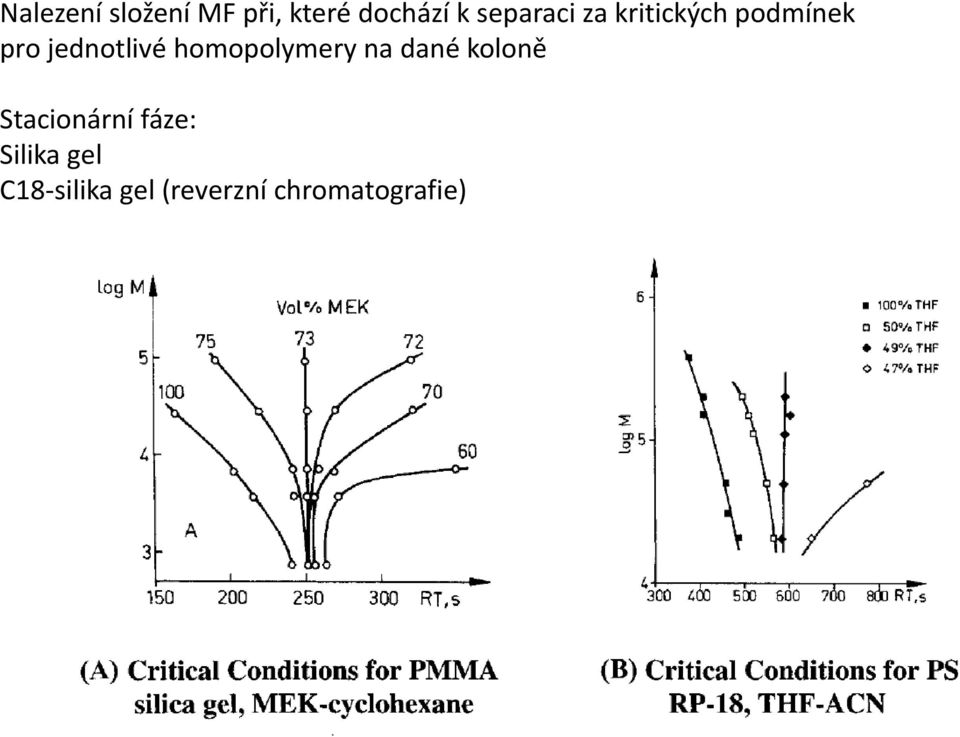

3 Nalezení složení MF při, které dochází k separaci za kritických podmínek pro jednotlivé homopolymery na dané koloně Stacionární fáze: Silika gel C18-silika gel (reverzní chromatografie)

4 Separace hvězdicovitých kopolymerů od homopolymeru Analýza: blokových kopolymerů (CCD) Polymerních blendů (CCD) Oddělení polymerů nesoucích koncové skupiny (FTD)

5 Separace blokového kopolymeru od homopolymeru

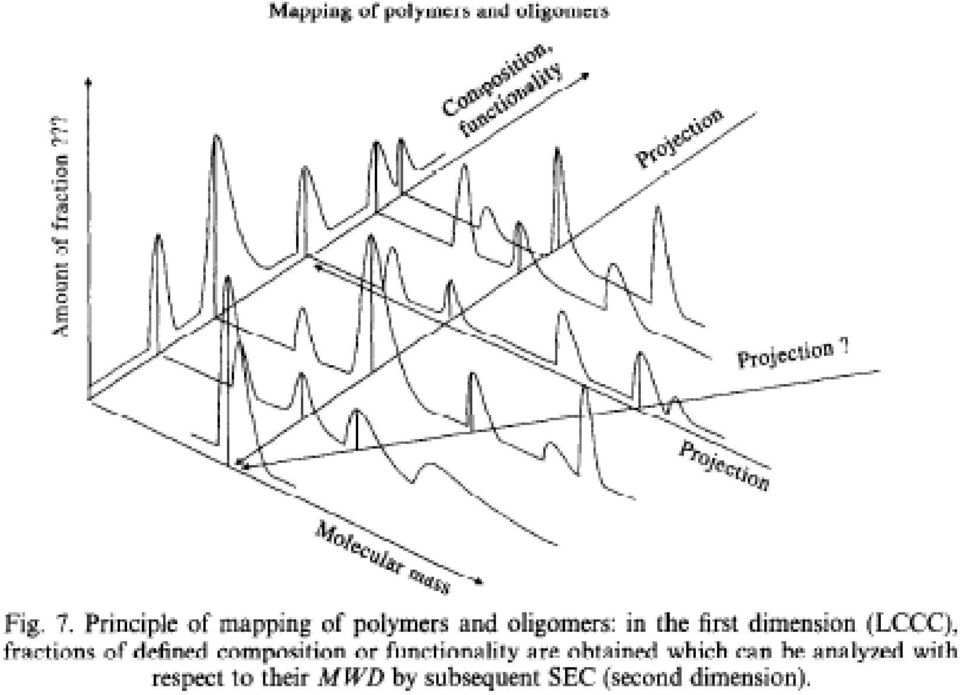

6 2D SEC Kombinace 2 komplementárních chromatografických metod

9 Interakční chromatografie SEC limity doby separace, nevýhody-rozlišení, výhoda rychlost eluce vysokomolekulárních látek Nízká účinnost-pomalá difuze makromolekul-pomalá rovnováha IC-doba analýzy nastavitelná podmínkami, složení MF-velmi citlivé (přesnost 0.1 hm.%) dt, rozdíl 5 C odpovídá d(c) 0.1% Opačné pořadí eluce než v SEC Běžné HPLC kolony Možná i lineární kalibrační křivka LCCC-separace podle velikosti zcela potlačena

nastavitelná podmínkami, složení MF-velmi citlivé (přesnost 0.1 hm.%) dt, rozdíl 5 C odpovídá d(c) 0.

10 TG IC separace PS standardů Nižší band broadening-đ blíže hodnotám Poissonovy distribuce Nižší gradient teploty-vyšší rozlišení H.C. Lee, T. Chang, Polymer Molecular Weight Characterization by Temperature Gradient High Performance Liquid Chromatography, Polymer (1996)

11 Kapalinová chromatografie polymerů za limitních podmínek desorpce (enthalpických) interakcí) Zpomalení jedné komponenty nástřikem bariéry Separace minoritních složek Berek, D., Liquid chromatography of macromolecules under limiting conditions of desorption. 1. Principles of the method. Macromolecules 1998, 31 (24),

12 Další použité zdroje: S. Podzimek, Light Scattering, Size Exclusion Chromatography and Asymmetric Flow Field Flow Fractionation: Powerful Tools for the Characterization of Polymers, Proteins and Nanoparticles, Wiley, 2011 Pasch, H., Macromol. Symp. 178, (2002) Trathnigg, B. Prog. Polym. Sci., Vol. 20, , 1995

Field Flow Fractionation: Powerful Tools for the Characterization of Polymers,

13 FFF Field flow fractionation Frakcionace tokem v silovém poli Symetrické pole Asymetrické pole Typy polí: -elektrické pole-polymery nesoucí náboj -teplotní gradient-tepelná FFF -sedimentační FFF (gravitace nebo centrifugace) -magnetické pole -příčné tokové pole-ffff flow field flow fractionation

-teplotní gradient-tepelná FFF -sedimentační FFF (gravitace nebo

14 FFFF Flow field flow fractionation-frakcionace v tokovém poli Symetrická FFFF-nutno 2 HPLC pumpy-podélný tok, příčný tok 2 pumpy = 2x více problémů (investiční náročnost, spolehlivost, servis) Obě strany kanálu propustné Asymetrická FFFF= A4F (frakcionace tokem v asymetrickém tokovém poli) Propustná spodní strany kanálu, frita+membrána 1x HPLC pumpa-podélný+příčný+nástřikový tok

servis) Obě strany kanálu propustné Asymetrická FFFF= A4F (frakcionace tokem v asymetrickém

15 Příčný tok difúze Parabolický profil toku Akumulační stěna Podélný tok k detektoru Eluce v opačném pořadí než v SEC v závislosti na difuzním koeficientu

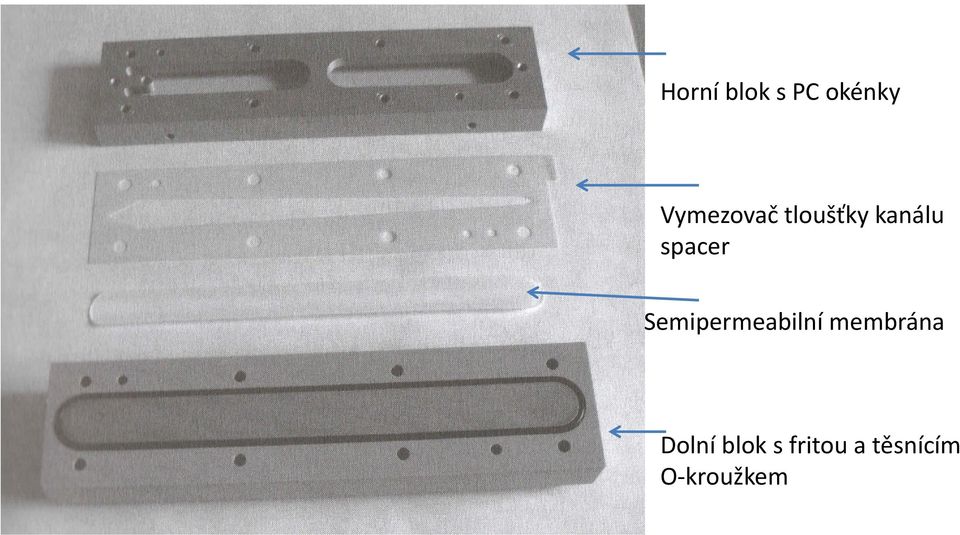

16 Horní blok s PC okénky Vymezovač tloušťky kanálu spacer Semipermeabilní membrána Dolní blok s fritou a těsnícím O-kroužkem

17 Výška kanálu ~350 mm Délka asi 250 cm Zúžený profil pro kompenzaci poklesu rychlosti podélného toku Membrána-modifikovaná celulosa cut-off membrány limit metody M>5-10 kg/mol

18 Rychlosti toku v kanálu A4F: Rychlost v podélném směru- klesá od nástřiku k výstupu do detektoru kompenzace tvarem kanálu V příčném směru-rychlost roste směrem k akumulační stěně Akumulační stěna

19 Koncentrační profily PS s různou MW MW D 10 k 2 M 200 k Vzdálenost od akumulační stěny C 0 -koncentrace vzorku u akumulační stěny Vzdálenosti středů vrstev frakce od akumulační stěny: 10 k 14 um 200 k 2.9 um 2 M 0.9 um

vzorku u akumulační stěny Vzdálenosti středů vrstev

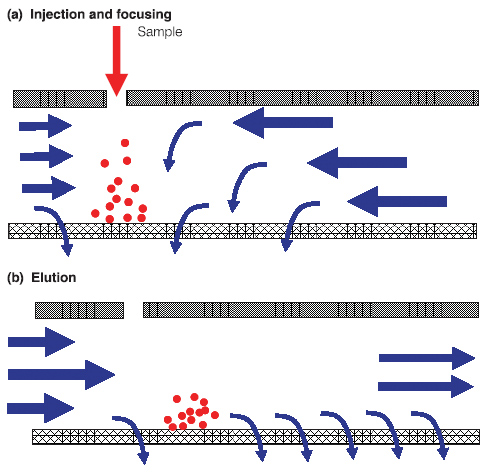

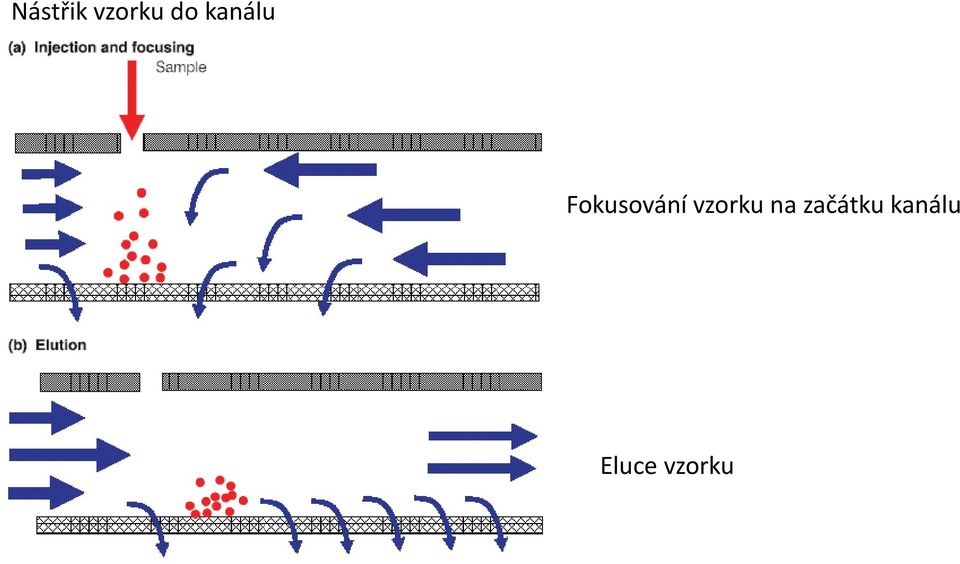

20 Nástřik vzorku do kanálu Fokusování vzorku na začátku kanálu Eluce vzorku

21 Mechanismus separace 1. Normální / Brownova separace-rozpustné vzorky+nanočástice Zvýšení koncentrace analytu u akumulační stěny-gradient koncentrace-snaha kompenzovat difuzí Různě velké částice dosáhnou rovnováhy sil v různé výšce kanálu

22 2. Stérická separace-mikročástice > 1 um Opačné pořadí eluce než při normální separaci

23 Praktické provedení Větší nároky na filtraci vzorku-!oříznutí distribuce nebo přítomnost prachových částic Tok k detektoru 1 ml/min Příčný tok: gradient např. 3 ml-0.2 ml během 20 min + 10 min při 0.2 ml pro eluci vysokomolekulárních částic Detekce: 1. Pouze koncentrační detektor, např. RI 2. Optimálně A4F-MALLS-RI

24 Výhodné aplikace FFF: 1. Ultravysokomolekulární polymery (M>10 6 ) +Částice, koloidy malé střižné napětí, p=10 atm vs. 2x30 atm v SEC 2. Polymery s polárními skupinami, které se v SEC adsorbují na stac. fázi (enthalpické interakce) proteiny, polyelektrolyty 3. Hypervětvené polymery-nedělí se podle hydrodynamického objemu Další výhody: Možnost nástřiku většího množství vzorku (dostupný pouze jako zředěný roztok, nebo ve formě malé kapky) Rychlejší změna MF než v SEC Rozlišení možno měnit nastavením podmínek kanálu- 1 separační zařízení vs. řada kolon v SEC FFF Kanál - více odolný k poškození než SEC kolona

25 Použité zdroje: 1. S. Podzimek, Light Scattering, Size Exclusion Chromatography and Asymmetric Flow Field Flow Fractionation: Powerful Tools for the Characterization of Polymers, Proteins and Nanoparticles, Wiley,
