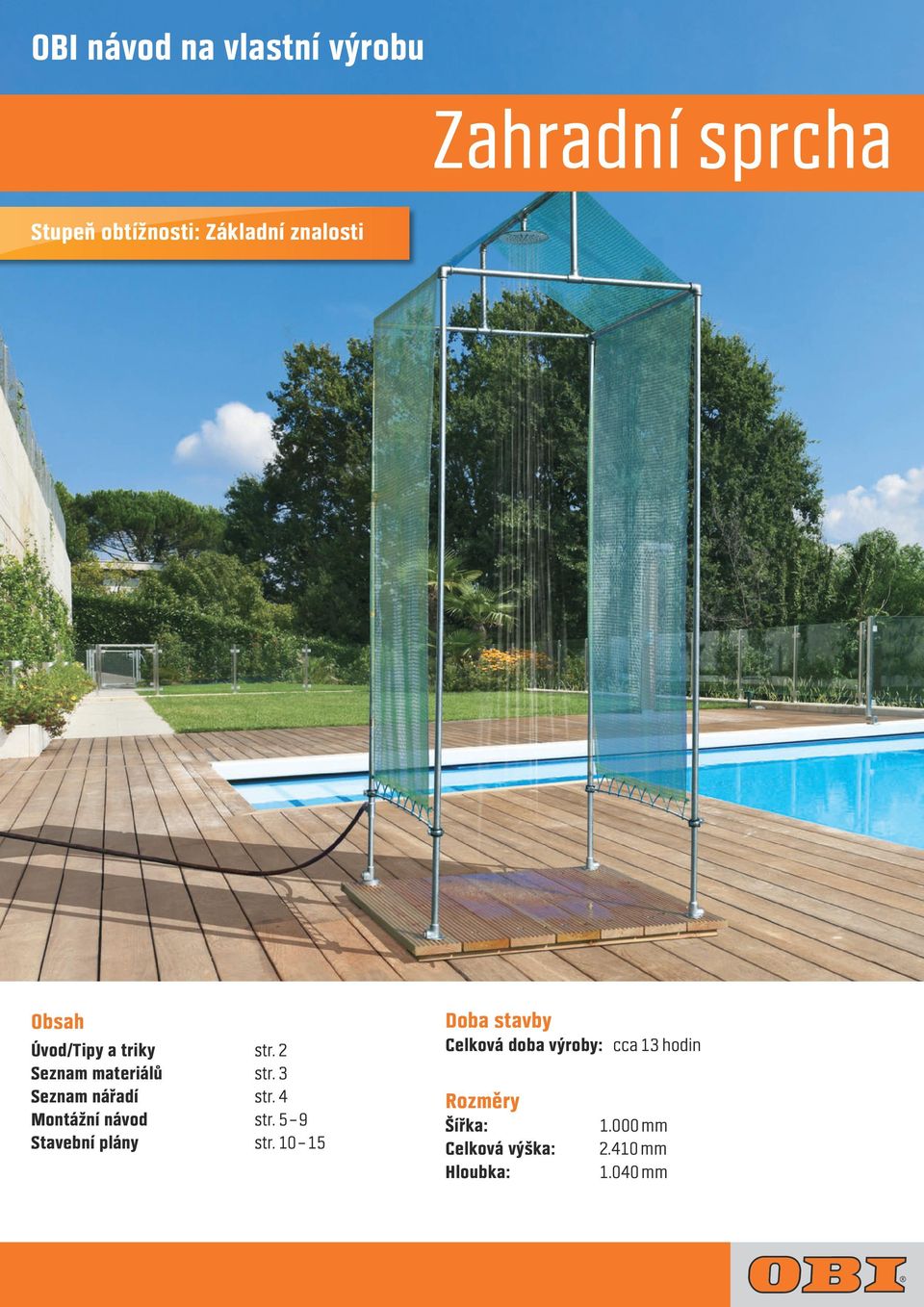

1 OBI návod na vlastní výrobu 1 Zahradní sprcha Stupeň obtížnosti: Základní znalosti Obsah Úvod/Tipy a triky str. 2 Seznam materiálů str. 3 Seznam nářadí str. 4 Montážní návod str. 5 9 Stavební plány str Doba stavby Celková doba výroby: cca 13 hodin Rozměry Šířka: Celková výška: Hloubka: mm mm mm

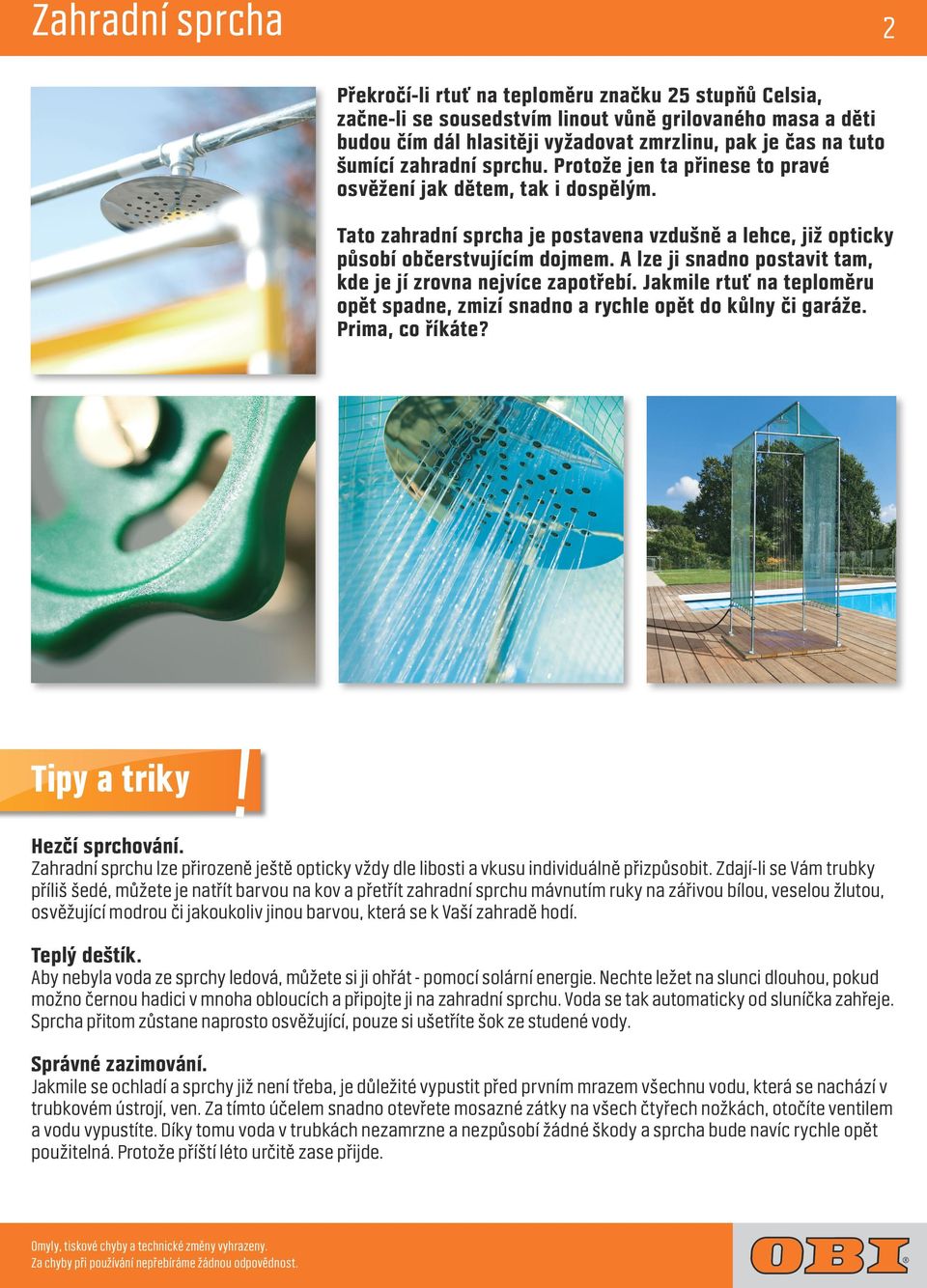

2 Zahradní sprcha 2 Překročí-li rtuť na teploměru značku 25 stupňů Celsia, začne-li se sousedstvím linout vůně grilovaného masa a děti budou čím dál hlasitěji vyžadovat zmrzlinu, pak je čas na tuto šumící zahradní sprchu. Protože jen ta přinese to pravé osvěžení jak dětem, tak i dospělým. Tato zahradní sprcha je postavena vzdušně a lehce, již opticky působí občerstvujícím dojmem. A lze ji snadno postavit tam, kde je jí zrovna nejvíce zapotřebí. Jakmile rtuť na teploměru opět spadne, zmizí snadno a rychle opět do kůlny či garáže. Prima, co říkáte? Tipy a triky! Hezčí sprchování. Zahradní sprchu lze přirozeně ještě opticky vždy dle libosti a vkusu individuálně přizpůsobit. Zdají-li se Vám trubky příliš šedé, můžete je natřít barvou na kov a přetřít zahradní sprchu mávnutím ruky na zářivou bílou, veselou žlutou, osvěžující modrou či jakoukoliv jinou barvou, která se k Vaší zahradě hodí. Teplý deštík. Aby nebyla voda ze sprchy ledová, můžete si ji ohřát - pomocí solární energie. Nechte ležet na slunci dlouhou, pokud možno černou hadici v mnoha obloucích a připojte ji na zahradní sprchu. Voda se tak automaticky od sluníčka zahřeje. Sprcha přitom zůstane naprosto osvěžující, pouze si ušetříte šok ze studené vody. Správné zazimování. Jakmile se ochladí a sprchy již není třeba, je důležité vypustit před prvním mrazem všechnu vodu, která se nachází v trubkovém ústrojí, ven. Za tímto účelem snadno otevřete mosazné zátky na všech čtyřech nožkách, otočíte ventilem a vodu vypustíte. Díky tomu voda v trubkách nezamrzne a nezpůsobí žádné škody a sprcha bude navíc rychle opět použitelná. Protože příští léto určitě zase přijde. Omyly, tiskové chyby a technické změny vyhrazeny. Za chyby při používání nepřebíráme žádnou odpovědnost.

3 Seznam materiálu: Zahradní sprcha 3 Pol. Počet Název Rozměry v mm Materiál Vaše potřeby 1 9 prken 145 x 995 x 28 mm podlahová prkna, duglaska 2 14 šroubů připevňujících zámek 8 x 40 mm pozinkovaných 3 14 samojisticích kloboučkovým M8 pozinkovaných matic 4 4 pozinkované díly pro držení trubek tvořících stěnu sprchy, 1/2 palce ocel 5 4 zátky 1/2 palce mosaz 6 4 třmeny trubky mm ocel/guma 7 2 závitové tyče M8 x 835 mm ocel 8 1 ventil se šikmým sedlem 1/2 palce na 1/2 palce mosaz 9 4 pozinkované úhlové rozdvojky 1/2 palce ocel 10 3 pozinkované T-kusy 1/2 palce ocel 11 2 pozinkované 90 úhelníky 1/2 palce ocel 12 1 sprchová hlavice šroubů značky SPAX 4 x 40 mm zápustná hlava 14 1 hadicová přípojka 1/2 palce plast 15 4 spojky mosaz 16 1 plachta 800 x mm umělohmotná fólie s výztužnou mřížkou 17 1 gumové lanko Ø 4 x cca mm pozinkovaných tvarovek s oboustranným závitem 3 x (2.000 mm) 1 x (40 mm) 8 x (400 mm) 1 x (150 mm) 1 x (300 mm) 3 x (400 mm) 1 x (150 mm) 1 x (60 mm) 1/2 palce, ocel

4 Seznam nářadi: Zahradní sprcha 4 Nářadi Příslušenství Doma nakoupit půjčit si Kapovací pila nebo pila děrovka Akumulátorový šroubovák/vrtačka Kleště na vodní čerpadlo Hasák/trubkové kleště Teflonová páska Svěrák Kleště na nacvakání oček Nůžky Ráčnový klíč/sada ořechů

5 Návod: Zahradní sprcha Konstrukce podlahy 5 Krok 1 Prkna pro podlahu uřízněte na míru pomocí kapovací, kotoučové pily či pily děrovky. Krok 2 Načrtněte si otvory pro šroubová spojení, na horní straně je vyhlubte pomocí sukovníku... Krok 4 Na spodní straně vyvrtejte hlubší otvory, aby byly později matice zakryté. Krok 3... a provrtejte. Krok 5 Poté sešroubujte prkna pomocí šroubového ráčnového klíče s příslušným ořechem.

6 Návod: Zahradní sprcha 6 Krok 6 Krok 7 Díky zahloubení zůstává horní strana desek i po sešroubování hladká tak, že si o šroub nikdo neodře nohu, bude-li bos. Nyní umístěte součástky, které budou držet stěny, přesně na základovou desku a připevněte je pomocí vrutů do dřeva. Krok 8 Natřete pečlivě ze všech stran celou podlahu terasovým oleje tak, aby byla dobře voděodolná.

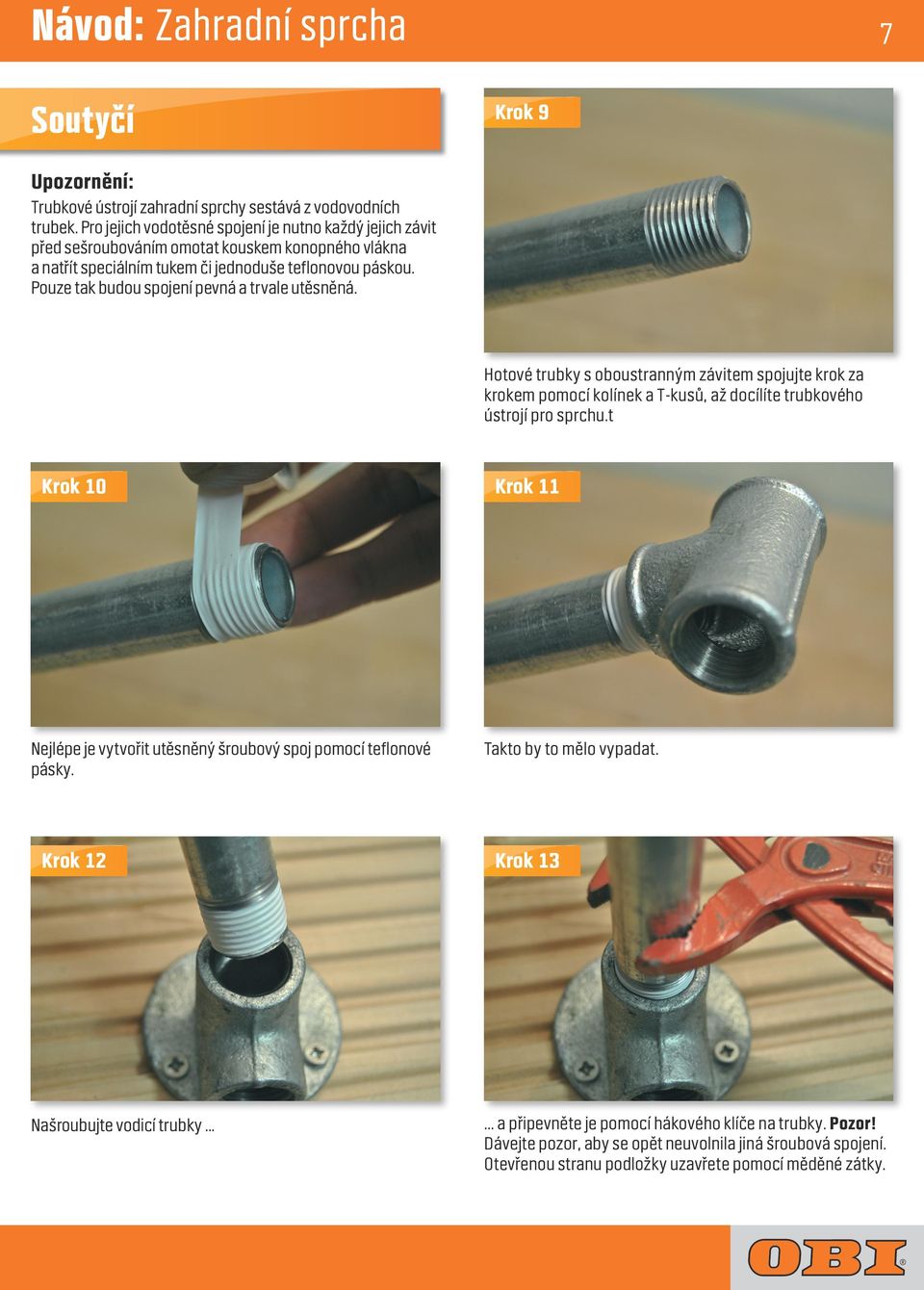

7 Návod: Zahradní sprcha 7 Soutyčí Krok 9 Upozornění: Trubkové ústrojí zahradní sprchy sestává z vodovodních trubek. Pro jejich vodotěsné spojení je nutno každý jejich závit před sešroubováním omotat kouskem konopného vlákna a natřít speciálním tukem či jednoduše teflonovou páskou. Pouze tak budou spojení pevná a trvale utěsněná. Hotové trubky s oboustranným závitem spojujte krok za krokem pomocí kolínek a T-kusů, až docílíte trubkového ústrojí pro sprchu.t Krok 10 Krok 11 Nejlépe je vytvořit utěsněný šroubový spoj pomocí teflonové pásky. Takto by to mělo vypadat. Krok 12 Krok 13 Našroubujte vodicí trubky a připevněte je pomocí hákového klíče na trubky. Pozor! Dávejte pozor, aby se opět neuvolnila jiná šroubová spojení. Otevřenou stranu podložky uzavřete pomocí měděné zátky.

8 Návod: Zahradní sprcha 8 Krok 14 Krok 15 Poté vmontujte ventil a našroubujte sprchovou hlavici pomocí oboustranné vsuvky nebo redukčního kusu. Krok 16 Použijte T-kus pro normální přípojku pro zahradní hadici.

9 Návod: Zahradní sprcha 9 Zádveří Krok 17 Upozornění: Nechcete-li, aby voda při větru stříkala na trávník, nýbrž dospod, dopřejte zahradní sprše ještě závěs chránící proti větru. Vždy ze dvou třmenů trubky a závitových tyčí sestavte příčné propojení tyčí. Krok 18 Krok 19 Plachtu poté přistřihněte, dole vytvořte zahnutý lem a nacvakejte do něj očka pomocí kleští na nanášení oček. Nyní provlékněte očky gumu a lehce ji napněte mezi dvě závitové tyče. Na stranách ji přivažte.

10 Stavební plány: Zahradní sprcha 10

11 Stavební plány: Zahradní sprcha

12 Stavební plány: Zahradní sprcha Měřítko: 1:10 Maßstab 1: Měřítko: 1:10 Maßstab 1:10

13 Stavební plány: Zahradní sprcha
