REKONSTRUKCE KULTURNÍHO A ADMINISTRaTIVNÍHO CENTRA V NERATOVICÍCH soutěžní dialog - II. fáze

Rozměr: px

Začít zobrazení ze stránky:

Download "REKONSTRUKCE KULTURNÍHO A ADMINISTRaTIVNÍHO CENTRA V NERATOVICÍCH soutěžní dialog - II. fáze"

Jindřiška Kašparová
před 5 lety
Počet zobrazení:

1 REKONSTRUKCE KULTURNÍHO A ADMINISTRaTIVNÍHO CENTRA V NERATOVICÍCH soutěžní dialog - II. fáze ov architekti s.r.o 05/2018

2 CÍLE NÁVRHU # změnit tvář socialistického centra na současnou otevřenou radnici a kulturní prostor splňující dnešní požadavky # propojit dům v parteru s okolím (průchozí foyer) a zároveň propojit jednotlivé kulturní provozy uvnitř domu # přiblížit dům náměstí a změnit parter před domem # podpořit kvality původní architektury # v maximální možné míře zachovat původní výtvarně ucelené interiéry # novým obvodovým pláštěm změnit razantně charakter budovy a její vnímání veřejností koncept

3 SPOLANA MĚLNÍK HLAVNÍ NÁDRAŽÍ MÍSTO, KTERÉ LZE VNÍMAT JAKO CENTRUM >>> POSÍLIT CENTRUM FK NERATOVICE PRAHA NEMOCNICE POTENCIÁL ROZVOJE POSÍLENÍ SPOJENÍ CENTR. ZÓN MÚ KOJETICKÁ POTENCIÁL ROZVOJE KOSTELEC N. LABEM PRAHA situace širších vztahů

4 park kd piazzetta mú piazeta KD parkové náměstí nová zástavba doplnění náměstí SPOJENÍ MEZI PARKY - EXTERIÉR SPOJENÍ MEZI PARKY PŘES BUDOVU PARK RELAXAČNÍ - ORGANICKÝ PARKOVÉ NÁMĚSTÍ - ZELENÝ STŘED MĚSTA GEOMETRICKÝ REPREZENTATIVNÍ piazetta - VYTVÁŘÍ UCHOPITELNÝ MĚSTSTKÝ PROSTOR SE KTERÝM SE MOHOU OBYVATELÉ IDENTIFIKOVAT schéma širších vztahů

5 transformace a kultivace exteriérů zpřehlednění a zhodnocení interiérů reakce na aktuální stav

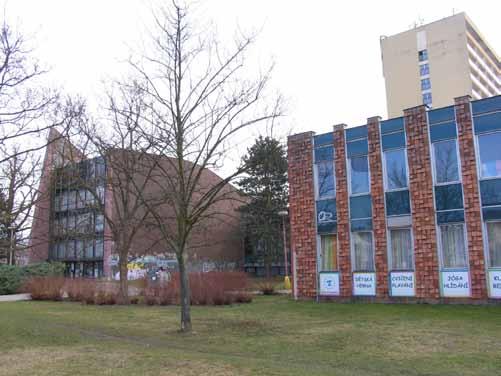

6 současný stav

7 očištění

8 očištění

9 propojující platforma

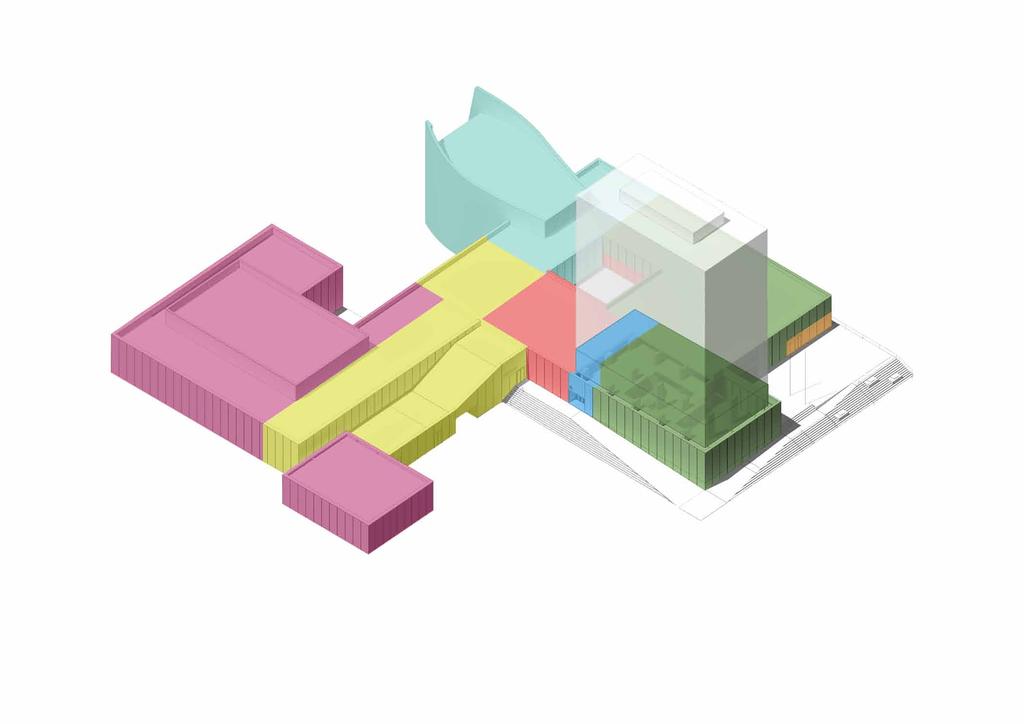

10 nový plášť - zcelení

11 stav návrh půdorysné rozmístění funkcí

12 KINO BYTOVÝ DŮM TANEČNÍ KLUB A SÁL RESTAURACE FOYER CAFE KNIHOVNA MĚSTSKÝ ÚŘAD DIVADELNÍ SÁL funkční schéma

13 PARK NOVÁ RAMPA AUDITORIUM DVŮR OTEVŘENÝ PARTER OTEVŘENÝ PARTER ZAHRÁDKA PIAZZETTA PARKOVIŠTĚ situace - vazby

14 PRACOVNÍ DEN V pracovní den ožívá piazzetta před úřadem, hlavní vstup do MU a zahrádka restaurace. Foyer zůstává celodenně otevřené, s funkčním celodenním provozem kavárny. Fungují provozy knihovny a kluboven, vstupy do sálů jsou uzavřeny. denní scénáře

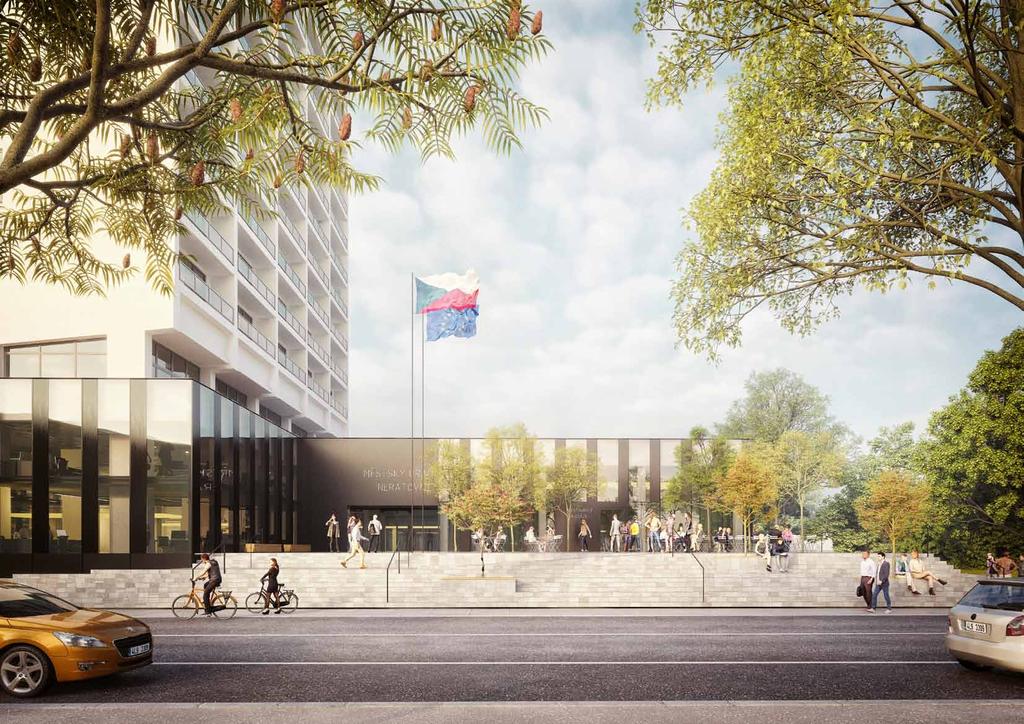

15 vstupní prostory městského úřadu

16 VÍKEND O víkendu se těžiště provozu přesouvá na náměstí před KD v budově se konají kulturní akce či víkendové kroužky. Vstup do MU je uzavřen. Kavárna, restaurace a foyer jsou celodenně otevřené. denní scénáře

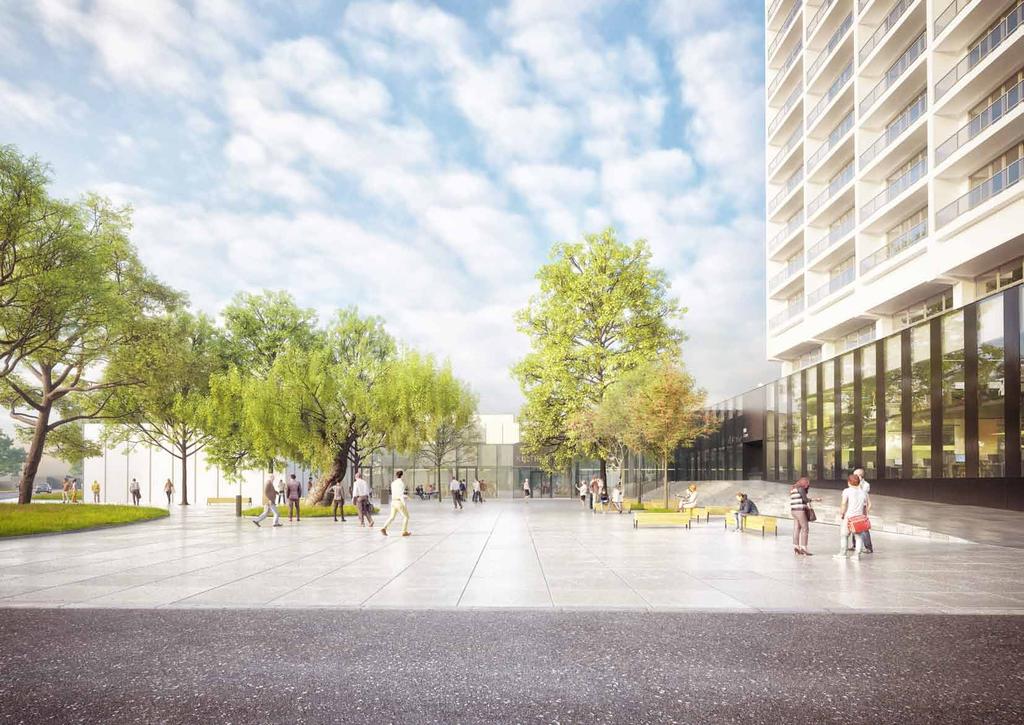

17 piazzetta kulturního domu

18 SPOLEČENSKÁ AKCE V den společenské události fungují provozy kina a sálů s možností využití piazzetty. Kavárna slouží pro všechny kulturní aktivity společně. Restaurace může být pronajata. denní scénáře

19 TANEČNÍ KLUB A SÁL KINO jazzklub vstup SD, kino šatna galerie knihovny zázemí herci catering cafe / info / vstupenky vstup SD, kino vstup knihovna volný výběr počítače časopisy studovna teens zona dospělí audio zona KNIHOVNA DIVADELNÍ SÁL CAFE FOYER vstup bytový dům kuchyně přepážková hala info RESTAURACE odbor správních činností a dopravy vstup MÚ vstup restaurace MĚSTSKÝ ÚŘAD půdorys 1.NP

20 detail vstupu do kulturního domu

21 klubovny TANEČNÍ KLUB A SÁL KINO balkon děti živnostenský odbor FOYER MĚSTSKÝ ÚŘAD DIVADELNÍ SÁL odbor správních činností a dopravy sociální odbor půdorys 2.NP

22 kuchyňka stavební odbor informatika MĚSTSKÝ ÚŘAD odbor životního prostředí půdorys 3.NP

23 vstup kino KINO FOYER wc kino wc kino wc SD šatna kino wc hosté RESTAURACE sklady KNIHOVNA vstup zaměstnanci MÚ a restaurace půdorys 1.PP

24 vložená galerie knihovny příčný řez propojení hlavních prosotr KD podélný řez hlavními provozy kulturní dům - taneční sál, divadlo, kluby kino městský úřad foyer, restaurace, šatny knihovna

25 MĚSTSKÝ ÚŘAD samostatný vstup do MU se závětřím, přímo proti pultu infocentra převýšená vstupní hala v patře ochoz s prosklenými příčkami do zasedacích místností na vstup navazuje převýšená přepážková hala nový výtah a schodiště do 2.NP a 3.NP (MÚ) prostor pro čekání, vyvolávací systém, otevřené přepážky 15 ks 2.NP na ochozu haly prosklené kanceláře otevřená radnice rozšíření prostor MÚ ve 2.NP a 3.NP 1.NP samostatný provoz oddělený od bytové věže oddělený vstup zaměstnanců MÚ v 1.PP 3.NP půdorysy městský úřad

26 interiér městského úřadu

27 RESTAURACE Na dráze kontakt s nástupní podestou MÚ, zahrádka využití stávajících prostor kuchyně, stávajících prostor wc v 1.PP 1.PP zásobování přes 1.PP stávajícími výtahy (personální vstup společně s MÚ) výhled na dráhu NP půdorysy restaurace

28 BYTOVÝ DŮM - VĚŽ samostatný bezbariérový vstup ke stávajícím výtahům a schodišti byty 4.NP 14.NP 1.NP 2.NP 3.NP půdorysy bytový dům

29 Foyer nové propojení schodištěm a výtahem s provozem kina a knihovny 1.PP café, šatny a infopult - vstupenky proti vstupu do budovy propojení úhlopříčně do severovýchodní části parku nové kapacitní wc v suterénu pro velký sál, malý sál, knihovnu, ½ patra po schodišti či výtahem bezbariérové zpřístupnění balkonu velkého sálu, balkon rozšířen k fasádě 1.NP nové wc ve foyer 2.NP 2.NP půdorysy foyer

30 foyer kulturního domu

31 KNIHOVNA umístění kolem rajského dvora, kontrolovaný exteriér, vodní prvek 1.PP převýšená knihovní hala s ochozem rozšíření ploch volného výběru bezbariérový vstup do knihovny přes upravené foyer výtah wc v 1.PP výtah, schodiště 1.NP 2.NP půdorysy knihovna

32 interiér knihovny

33 kino zachování stávajícího vstupu z parku samostatný provoz nově zpřístupněné přes foyer propojení do kulturního celku, festivaly atd. 1.PP bezbariérové propojení nové zázemí účinkující, wc a šatna za plátnem zkrácení hlediště o 1 řadu NP půdorysy kino

34 společenské SÁLy bezbariérový vstup do hlavního sálu přesun jazzklubu do 1.NP, samostatný vstup z foyer nově vzniklé klubové prostory v 2.NP 1.NP 2.NP půdorysy společenské sály

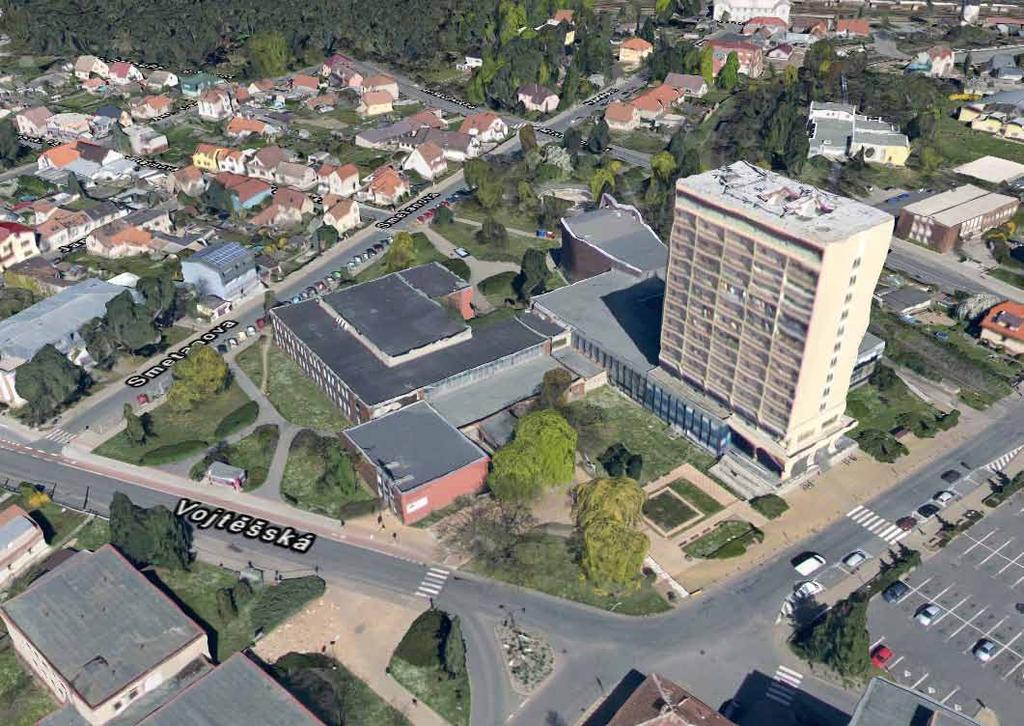

35 nadhledová perspektiva - porovnání

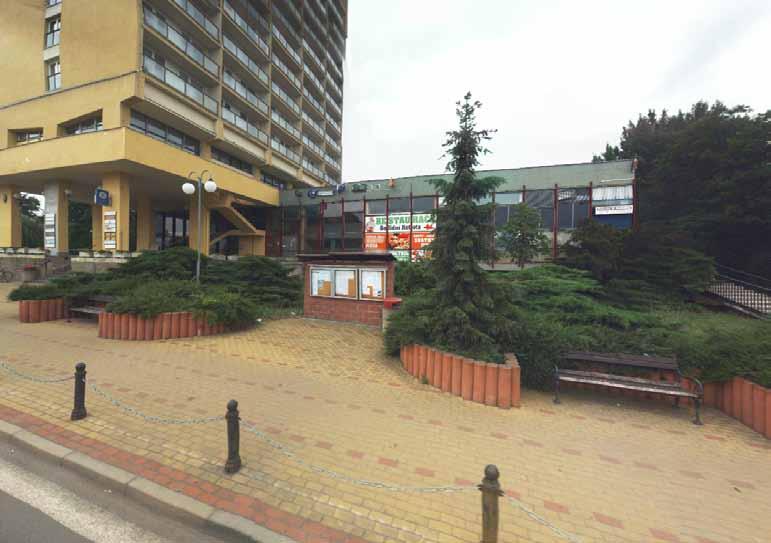

36 vstupní prostory městského úřadu - srovnání

37 pohled do piazzety - srovnání

38 interiér městského úřadu - srovnání

39 interiér sálu - srovnání

40 foyer kulturního domu - srovnání
