1 GARDENA plánovací poůcka GARDENA Sprinkler-systé Máte záje o naplánování a realizaci zavlažovacího systéu? Zavolejte ná nebo navštivte naše stránky

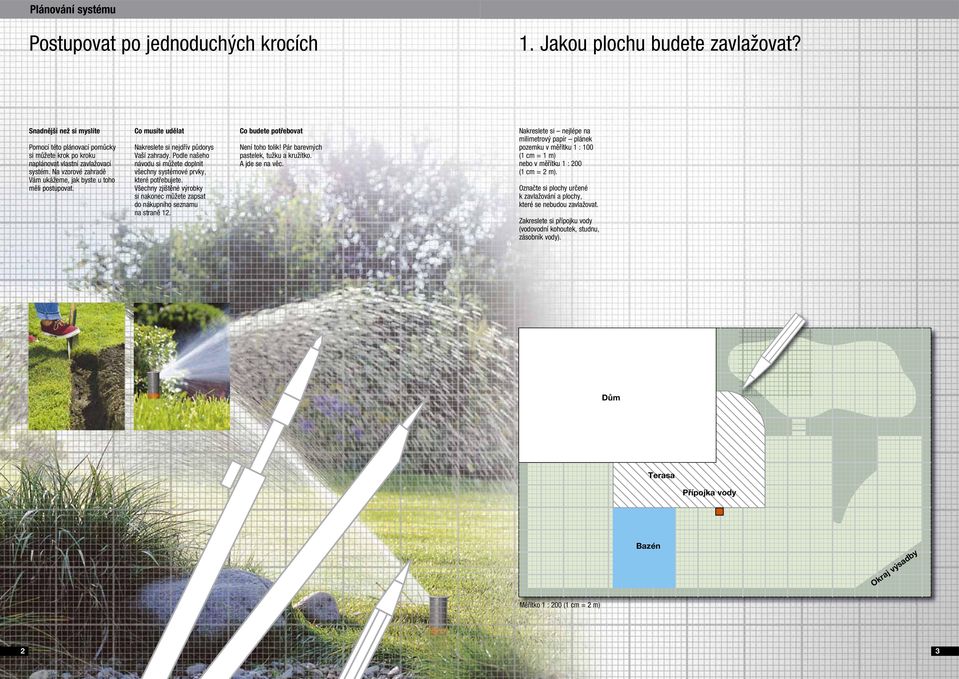

2 Plánování systéu Postupovat po jednoduchých krocích 1. Jakou plochu budete zavlažovat? Snadnější než si yslíte Poocí této plánovací poůcky si ůžete krok po kroku naplánovat vlastní zavlažovací systé. Na vzorové zahradě Vá ukážee, jak byste u toho ěli postupovat. Co usíte udělat Nakreslete si nejdřív půdorys Vaší zahrady. Podle našeho návodu si ůžete doplnit všechny systéové prvky, které potřebujete. Všechny zjištěné výrobky si nakonec ůžete zapsat do nákupního seznau na straně 12. Co budete potřebovat Není toho tolik! Pár barevných pastelek, tužku a kružítko. A jde se na věc. Nakreslete si nejlépe na ilietrový papír plánek pozeku v ěřítku 1 : 100 (1 c 1 ) nebo v ěřítku 1 : 200 (1 c 2 ). Označte si plochy určené k zavlažování a plochy, které se nebudou zavlažovat. Zakreslete si přípojku vody (vodovodní kohoutek, studnu, zásobník vody). Dů Měřítko 1 : 200 (1 c 2 ) 2 3

3 Plánování systéu 2. Jaké a kolik zadešťovačů budete potřebovat? individuální (zaoblené) plochy autoatic 2, zadešťovačů zapište do nákupního seznau Vyberte si vhodné zadešťovače ze strany 5. Přito dbejte na následující: čtvercové a obdélníkové plochy pokryjte výsuvný čtyřplošný zadešťovače. Individuální (kulaté) plochy zavlažujte poocí víceplošného výsuvného zadešťovače autoatic. Na všechny ostatní plochy použijte kruhové zadešťovače. Kruhové zadešťovače zakreslete poocí kružítka. Postupujte přito následovně: - rohové oblasti pokryjte s 90 nebo okrajové oblasti pokryjte se 180 nebo jinýi úhly. - zbývající plochy uprostřed pokryjte s 360. Potřebný počet zadešťovačů zapište nejdřív do přehledu na straně 5 a pak do nákupního seznau na straně 12. Tip: Ve větrných lokalitách zenšete rozestupy ezi, abyste předešli působení poryvů větru. pravoúhlé plochy Zapuštěný čtyřplošný zadešťovač Turbínový výsuvný zadešťovač vnitřní závit 1/2" Dosah 3,5 16,5 4 5,5 Šířka postřiku 3,5 8,5 Rozestup ezi cca IG Dů 1/2" IG Vpravo si vyberte vhodné zadešťovače a zaznačte je do Vašeho plánu. Připište si k tou také název zadešťovače a druh závitu! IG ostatní plochy ostatní plochy do od pro vyšší rostliny Turbínový výsuvný zadešťovač vnitřní závit 1/2" Turbínový výsuvný zadešťovač T 380 Výsuvný zadešťovač S 80 Výsuv: 100 vnitřní závit 1/2" Výsuvný zadešťovač S 80/300 Výsuv: 300 vnější závit 5 7,5 6 10,5 2,5 4,5 2,5 4,5 Rozestup ezi cca 7,5 10 Rozestup ezi cca 9 15 Rozestup ezi cca 4 7 Rozestup ezi cca / / Měřítko 1 : 200 (1 c 2 ) IG vnitřní závit, AG vnější závit 4 5

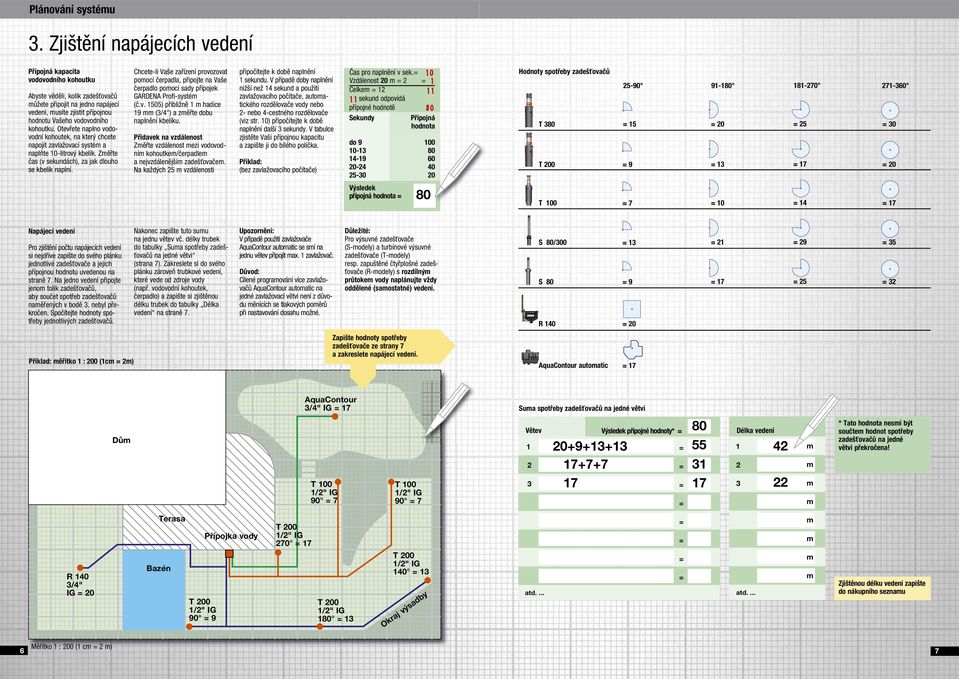

4 Plánování systéu 3. Zjištění napájecích vedení Přípojná kapacita vodovodního kohoutku Abyste věděli, kolik zadešťovačů ůžete připojit na jedno napájecí vedení, usíte zjistit přípojnou hodnotu Vašeho vodovodního kohoutku. Otevřete naplno vodovodní kohoutek, na který chcete napojit zavlažovací systé a naplňte 10-litrový kbelík. Zěřte čas (v sekundách), za jak dlouho se kbelík naplní. Chcete-li Vaše zařízení provozovat poocí čerpadla, připojte na Vaše čerpadlo poocí sady přípojek GARDENA Profi-systé (č.v. 1505) přibližně 1 hadice 19 () a zěřte dobu naplnění kbelíku. Přídavek na vzdálenost Zěřte vzdálenost ezi vodovodní kohoutke/čerpadle a nejvzdálenější zadešťovače. Na každých 25 vzdálenosti připočítejte k době naplnění 1 sekundu. V případě doby naplnění nižší než 14 sekund a použití zavlažovacího počítače, autoatického rozdělovače vody nebo 2- nebo 4-cestného rozdělovače (viz str. 10) připočítejte k době naplnění další 3 sekundy. V tabulce zjistěte Vaši přípojnou kapacitu a zapište ji do bílého políčka. Příklad: (bez zavlažovacího počítače) Čas pro naplnění v sek. 10 Vzdálenost Celke sekund odpovídá přípojné hodnotě 80 Sekundy Přípojná hodnota do Hodnoty spotřeby zadešťovačů T Výsledek přípojná hodnota Napájecí vedení Pro zjištění počtu napájecích vedení si nejdříve zapište do svého plánku jednotlivé zadešťovače a jejich přípojnou hodnotu uvedenou na straně 7. Na jedno vedení připojte jeno tolik zadešťovačů, aby součet spotřeb zadešťovačů naěřených v bodě 3. nebyl překročen. Spočítejte hodnoty spotřeby jednotlivých zadešťovačů. Nakonec zapište tuto suu na jednu větev vč. délky trubek do tabulky Sua spotřeby zadešťovačů na jedné větvi (strana 7). Zakreslete si do svého plánku zároveň trubkové vedení, které vede od zdroje vody (např. vodovodní kohoutek, čerpadlo) a zapište si zjištěnou délku trubek do tabulky Délka vedení na straně 7. Upozornění: V případě použití zavlažovače autoatic se sí na jednu větev připojit ax. 1 zavlažovač. Důvod: Cílené prograování více zavlažovačů autoatic na jedné zavlažovací větvi není z důvodu ěnících se tlakových poěrů při nastavování u ožné. Důležité: Pro výsuvné zadešťovače (S-odely) a turbínové výsuvné zadešťovače (T-odely) resp. zapuštěné čtyřplošné zadešťovače (R-odely) s rozdílný průtoke vody naplánujte vždy oddělené (saostatné) vedení. S 80/300 S Příklad: ěřítko 1 : 200 (1c 2) Zapište hodnoty spotřeby zadešťovače ze strany 7 a zakreslete napájecí vedení. autoatic 17 IG 17 Sua spotřeby zadešťovačů na jedné větvi Dů Větev Výsledek přípojné hodnoty* Délka vedení * Tato hodnota nesí být součte hodnot spotřeby zadešťovačů na jedné větvi překročena! IG atd.... atd.... Zjištěnou délku vedení zapište do nákupního seznau Měřítko 1 : 200 (1 c 2 ) 6 7

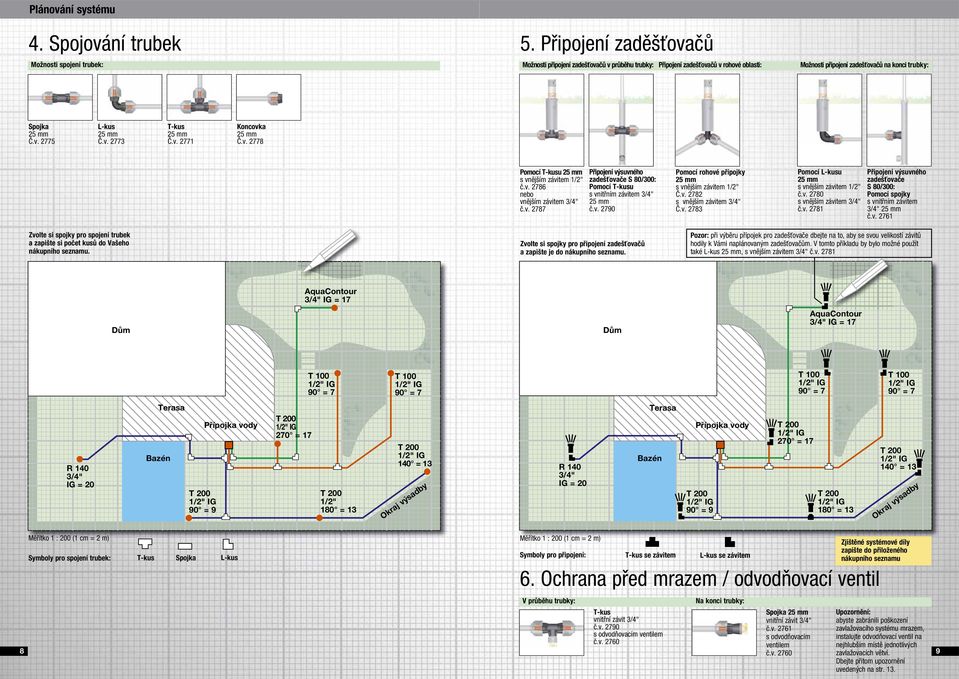

5 Plánování systéu 4. Spojování trubek Možnosti spojení trubek: 5. Připojení zaděšťovačů Možnosti připojení zadešťovačů v průběhu trubky: Připojení zadešťovačů v rohové oblasti: Možnosti připojení zadešťovačů na konci trubky: Spojka L-kus T-kus Koncovka Poocí T-kusu 25 s vnější závite 1/2" č.v nebo vnější závite č.v Připojení výsuvného zadešťovače S 80/300: Poocí T-kusu s vnitřní závite 25 č.v Poocí rohové přípojky 25 s vnější závite 1/2" 2782 s vnější závite 2783 Poocí L-kusu 25 s vnější závite 1/2" č.v s vnější závite č.v Připojení výsuvného zadešťovače S 80/300: Poocí spojky s vnitřní závite 25 č.v Zvolte si spojky pro spojení trubek a zapište si počet kusů do Vašeho nákupního seznau. Zvolte si spojky pro připojení zadešťovačů a zapište je do nákupního seznau. Pozor: při výběru přípojek pro zadešťovače dbejte na to, aby se svou velikostí závitů hodily k Vái naplánovaný zadešťovačů. V toto příkladu by bylo ožné použít také L-kus 25, s vnější závite č.v IG 17 Dů Dů IG IG /2" IG Měřítko 1 : 200 (1 c 2 ) Syboly pro spojení trubek: T-kus Spojka L-kus Měřítko 1 : 200 (1 c 2 ) Syboly pro připojení: T-kus se závite L-kus se závite Zjištěné systéové díly zapište do přiloženého nákupního seznau 6. Ochrana před raze / odvodňovací ventil V průběhu trubky: Na konci trubky: T-kus Spojka 25 Upozornění: abyste zabránili poškození č.v č.v zavlažovacího systéu raze, s odvodňovací ventile s odvodňovací instalujte odvodňovací ventil na č.v ventile nejhlubší ístě jednotlivých 8 č.v zavlažovacích větví. 9 Dbejte přito upozornění uvedených na str. 13.

6 Ruční ovládání Naplánujte si pro každou napájecí větev jednu připojovací krabici (č.v. 2722) se spojkou 25 x (č.v. 2761), sadou přípojek Profi-systé (č.v. 1505) a odpovídající způsobe dlouhou zahradní hadici 19 () nebo připojovací sadu (č.v. 2713). Upozornění: k příéu napojení na doácí vodovodní síť (dbejte na předpisy pro instalaci) existují přípojky s různou velikostí závitu (viz nákupní sezna). Připojovací krabice K napájení vodou do systéu s podzení pokládkou. č.v. 2722/2795 Systéová sada přípojek Spojení ezi vodovodní kohoutke a připojovací krabicí (bez hadice). č.v Připojovací sada Zahradní hadice 2 19 () s profi-systéovýi díly č.v Vícenásobná přípojka Více napájecích vedení se připojí poocí 2-cestného (č.v. 8193) nebo 4-cestného (č.v. 8194) rozdělovače vody. Alternativně k rozdělovačů ůžete jednotlivé větve řídit přes regulační a uzavírací zásuvky. 2-cestný rozdělovač K připojení dvou napájecích vedení. č.v cestný rozdělovač Možnost připojení až 4 napájecích vedení. č.v Autoatické řízení 7. Možnosti připojení Zavlažovací počítač C 1060 plus, C 1060 solar plus Lze naprograovat až 6 zavlažování za den. K řízení jedné zavlažovací větve ůžete alternativně použít zavlažovací hodiny T 1030 / T 1030 plus nebo zavlažovací počítač C 1030 plus. Zavlažovací počítač C 1060 plus, C 1060 solar plus Autoatické řízení zavlažování. č.v. 1864/1866 Vícenásobné řízení Autoatický rozdělovač vody Řízení až 6 zavlažovacích větví ve spojení se zavlažovací počítače C 1060 plus, C 1060 solar plus. K připojení autoatického rozdělovače vody použijte zahradní hadici 19 () s profi-systéovýi díly (č.v. 1505) nebo připojovací sadu (č.v. 2713). Autoatický rozdělovač vody V kobinaci se zavlažovací počítače C 1060 plus, C 1060 solar plus. č.v Regulační a uzavírací zásuvka 1273 Řízení čerpadel 24 V 10 Spojky č.v č.v. 2761/ 2762/2763 a autoatické řízení Příé prograování ventilů K plně autoatickéu bezdrátovéu ovládání libovolného nožství zavlažovacích větví. Lze naprograovat až 6 zavlažování za den na jednu větev. Prograovací jednotka slouží k prograování řídící jednotky. Řídící jednotka se nasadí na zavlažovací ventily 9 V. Možnost připojení čidla půdní vlhkosti a dešťového senzoru. Zavlažovací ventil 9 V č.v Box na ventily V1 (bez ventilu) č.v Prograovací jednotka č.v Box na ventily V1 a V3 Pro 1 nebo 3 zavlažovací ventily zabudované pod zeí. Snadná ontáž a deontáž ventilů díky teleskopickéu šroubovéu spojení. S vnější závite 1". Připojení poocí spojky 1", č.v Zavlažovací ventil 9 V K řízení poocí příého prograování ventilů. Provoz na baterie. Technika elektroagnetických ventilů šetří energii. Řídící jednotka V kobinaci s prograovací jednotkou č. v Box na ventily V3 (bez ventilů) č.v přes kabel Plně autoatické řízení až 12 zavlažovacích ventilů/ větví. Kabelové propojení s ventily. Vhodné také pro autoatický provoz čerpadla např. k cenově výhodnéu využívání dešťové vody odular Připojení až 4 zavlažovacích ventilů 24 V. Možnost použití uvnitř i venku. Až 4 progray na jeden zavlažovací ventil. Možnost rozšíření poocí rozšiřovacího odulu 2040 až na 12 zavlažovacích ventilů č.v odular č.v Kabelové svorky (obsah: 6 svorek) č.v Rozšiřovací odul 2040 č.v Rozšiřovací odul 2040 Zástrčné připojení k řízení zavlažování 4040 odular. Přípojka na 2 zavlažovací ventily 24 V na jeden odul a 6030 Možnost použití uvnitř nebo venku na ístě chráněné před deště a řídit 4 nebo 6 zavlažovacích ventilů. Zavlažovací ventil 24 V Možnost anuálního otvírání/zavírání. Saočistící jený filtr pro bezporuchovou řídící techniku. Spojovací kabel Délka 15. K připojení až 6 zavlažovacích ventilů 24 V. Kabelové svorky K připojení spojovacího kabelu na box na ventily V1. Box na ventily V1 (bez ventilu) č.v č.v Zavlažovací ventil 24 V č.v Box na ventily V3 (bez ventilů) č.v Box na ventily V1 a V3 Pro podzení zabudování 1 až 3 zavlažovacích ventilů. Teleskopické šroubové spojení pro snadnou ontáž/deontáž ventilů. Box na ventily V3, chráněný proti vodě pro snadné, přehledné 24 V-kabelové připojení. S vnější závite 1". Připojení na trubku poocí spojky 1", č.v Řízení čerpadel 24 V S kabele 10. Pro čerpadlo do 2000 W. Spojovací kabel č.v Řízení čerpadel 24 V č.v Nákupní sezna Upozornění: Pro trvalé, tlakově stále spojení ezi vodovodní kohoutke a připojovací krabicí použijte k zajištění hadice, v případě zapojených zavlažovacích ventilů, přípojku na kohoutek, č.v Připojovací a ovládací prvky zapište do bílých políček a přeneste do nákupního seznau. Název kusů Výsuvné zadešťovače: 1569 Výsuvný zadešťovač S Výsuvný zadešťovač S 80/ Turbínový výsuvný zadešťovač 8203 Turbínový výsuvný zadešťovač 8205 Turbínový výsuvný zadešťovač T Výsuvný čtyřplošný zadešťovač 1559 Víceplošný výsuvný zadešťovač autoatic Připojení zadešťovačů: 2780 L-kus 25 x vnější závit 1/2" 2781 L-kus 25 x vnější závit 2782 Rohová přípojka 25 x vnější závit 1/2" 2783 Rohová přípojka 25 x vnější závit 2786 T-kus 25 x vnější závit 1/2" 2787 T-kus 25 x vnější závit Napájecí vedení: 2718 Rozvodná trubka 25, Rozvodná trubka 25, Rozvodná trubka 25, 50 Spojovací prvky: 2771 T-kus L-kus Spojka Koncovka Spojka 25 x 2762 Spojka 25 x vnitřní závit 1" 2763 Spojka 25 x vnější závit 1" 2790 T-kus 25 x 2760 Odvodňovací ventil 8250 Vodní zásuvka Připojení zařízení: 1513 Přípojka na kohoutek 26,5 (G )/ 33,3 (G 1") 1505 Profi-systé připojovací sada 2713 Profi-systé připojovací sada 2722 Připojovací krabice cestný rozdělovač cestný rozdělovač 2724 Regulační a uzavírací zásuvka 1510 Centrální filtr : 1198 Autoatický rozdělovač vody 1866 Zavlažovací počítač C 1060 solar plus 1864 Zavlažovací počítač C 1060 plus 1862 Zavlažovací počítač C 1030 plus 1860 Zavlažovací hodiny electronic T 1030 plus 1825 Zavlažovací hodiny T Zavlažovací autoat A 1020 sensor 1189 Dešťový senzor electronic 1188 Čidlo půdní vlhkosti 1186 Prodlužovací kabel pro dešťový senzor electronic a čidlo půdní vlhkosti, Prograovací jednotka 1250 Řídící jednotka 1254 Box na ventil V Box na ventily V Zavlažovací ventil 9 V odular 1277 Rozšiřovací odul Zavlažovací ventil 24 V 1280 Spojovací kabel, Kabelové svorky (obsah 6 ks)
