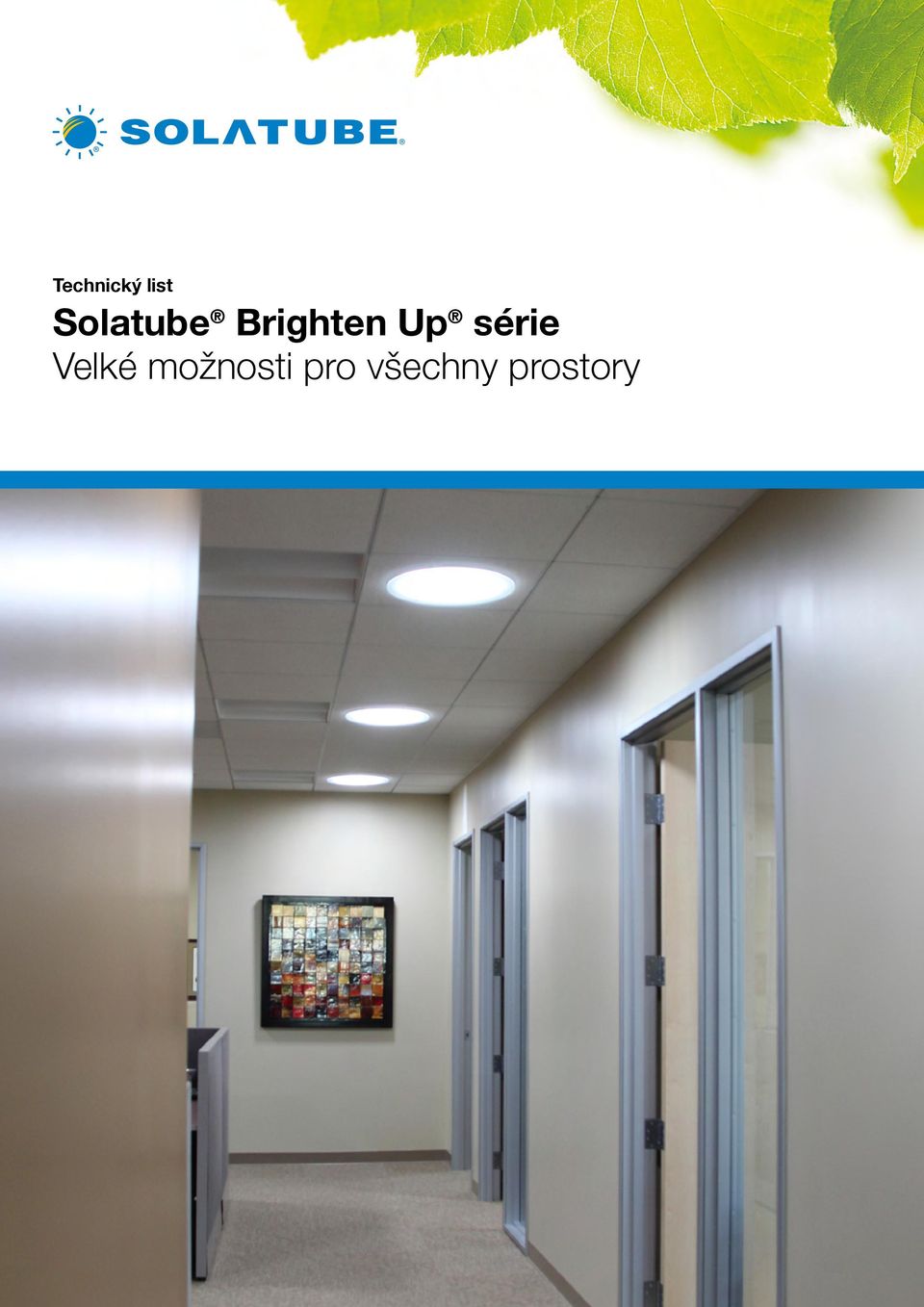

1 As lighting designers, we were especially particular about the quality of light within our own office, and we found that the layout of 45 Solatube Daylighting Systems provided an even, natural light that larger conventional skylights could not provide. Paul Gregory Focus Lighting Technický list Solatube Brighten Up Series Solatube Brighten Up série Velké možnosti pro všechny prostory A big idea for small spaces

2 Výhody Brighten Up série Průkopnické systémy Solatube Brighten Up série povýšily optické technologie na takovou úroveň, která dodává enormní množství denního světla do každého prostoru. Díky velmi inovativní konstrukci je možné se vyhnout všem překážkám, díky čemuž můžeme dovést denní světlo prakticky kamkoliv bez zásadních technických úprav. Výsledkem je jasné, nákladově efektivní a ekologické řešení, které přivádí denní světlo tam, kde klasické technologie nedosáhnou. Využívá opticky aktivní prvky a inovativní materiály pro maximální zachycení a přenos denního světla s nejlepším výkonem. Technologie, která poskytuje více než jen světlo Brighten Up série využívá revoluční optickou technologii k distribuci maximálního množství přirozeného denního světla bez přehřívání interiéru a tepelných ztrát. Od úsvitu až do západu Slunce systém přivádí denní světlo pomocí patentované a opticky aktivní kopule Raybender 3000 přes vysoce reflexní tubus až do interiéru i na délku 9 m. Z úrovně stropu rovnoměrně rozptýlí světlo do celého prostoru interiéru pomocí speciálně konstruovaných designových difuzérů. Maximální příjem světla Technologicky propracovaný systém kopule umožní zachytit paprsky dopadající pod ostrým úhlem, což zejména dopoledne a odpoledne zvyšuje výkon světlovodu. Samozřejmě s odfiltrováním všech UV záření. V průběhu celého roku zobrazuje konzistentní světlo se správnou teplotou barev CTM bez zkreslení barevného spektra. Filtruje infračervené záření, aby nedocházelo k nepříjemnému přehřívání místností. Technologie Raybender 3000 Pomocí Fresnelovy čočky usměrňuje paprsky dopadající pod ostrým úhlem. Zaručuje konzistentní výkon po celý den i rok. Zabraňuje nadměrnému přísunu tepla. Filtruje ultrafialové záření, které by mohlo způsobit blednutí tkanin, nábytku a degradaci celého interiéru. Zrcátko LightTracker Zrcátko vyrobeno z materiálu Spectralight Infinity zvyšuje množství světla sraženého do tubusu.

3 Efektivní přenos světla Nejodraznější tubusový materiál na světě přenáší ze střechy do míst v interiéru maximum denního světla ve správných přirozených barvách. Spectralight Infinity Polymerický odrazný materiál s technologií Cool Tube dosahuje odraznost 99,7% na odraz. Nabízí větší účinnost při jasné a difuzní obloze. Ideální spektrální složení barev Nenahraditelnou vlastností materiálu Spectralight Infinity je unikátní schopnost přenášet celé viditelné spektrum barev neselektivně. Díky tomu nejvěrněji zobrazuje barvu denního světla a reálné barvy předmětů v interiéru. Index podání barev (CRI) je vyšší jak 80. leštěný hliník napařované stříbro Spectralight Infinity Technologie Cool Tube Kompozitní složení materiálu umožňuje významnou redukci tepelné vodivosti. Tato technologie filtruje tepelné infračervené paprsky, aby se minimalizoval přenos tepla. Distribuce světla Speciálně navržené optické čočky rovnoměrně rozptylují denní světlo do celého prostoru a zabraňují oslnění a poskytují vizuální komfort. Možnosti využití Malé kanceláře Chodby Schodiště Toalety a koupelny Sklady Komory Ztráta světla od různých materiálů Množství světla po dvaceti odrazech 94% Množství světla po dvaceti odrazech 67% Množství světla po dvaceti odrazech 36% Množství světla po dvaceti odrazech 10%

4 Modely Brighten Up série Podle různých ploch navrhovaných budov se přizpůsobují i světlovodné sestavy. Brighten Up sérii můžete využít individuálně pro osvětlení menších prostor nebo pro větší prostory zvolit kombinaci či osazení více světlovodných sestav. Jsou ideální pro stropy či snížené podhledy. Solatube 160 DS 250 mm Tato sestava je vhodná pro malé prostory jako jsou např. chodby, toalety, technické místnosti a jiné. Využijte možnost osadit více jednotek pro rovnoměrné osvětlení dlouhých chodeb anebo pro větší prostory zvolte průměr 350 mm. Solatube Oproti nejmenšímu průměru poskytuje až dvakrát více denního světla. Kromě malých prostor jako jsou kanceláře, chodby, koupelny může být skvělým řešením pro osvětlení konferenčních místností, schodišť a mnoho dalších prostor. Světlovody se v interiéru instalují do otvorů o rozměrech: pro 160 DS 250 mm ø 280 mm pro ø 380 mm 160 DS 250 mm

5 Sestava Brighten Up série Kopule Raybender 3000 Kopulové zrcátko LightTracker Vnitřní tepelně izolační kopule* Elektrický stmívač Vnitřní elektrický stmívač je určen k regulaci množství denního světla. Umožňuje nastavit světelný tok tak, jak si právě přejete. Ovládání je jednoduché pomocí vypínače popřípadě na dálkové ovládání. Střešní lemování Pryžové těsnění Flashing Insulator* A tuba s kopulovým kroužkem Spectralight Infinity Vnitřní tepelně izolační vložka* Elektrické osvětlení Integrovaný světelný díl vyřeší vaší potřebu dosvětlovat prostory v nočních hodinách, aniž byste museli osazovat další zdroj do stropu. Lze umístit jakýkoliv světlený zdroj se závitem E27. Prodlužovací tuba Spectralight Infinity B tuba s difuzérovou přírubou Odvětrávací sada Kombinuje denní osvětlení a ventilační systém v atraktivním vzhledu. Separační ventilační jednotka odvětrá vlhké prostory a nenaruší vzhled místnosti. Difuzérová vložka s těsněním Stropní difuzér * vybrané komponenty se dodávají pouze pro nízkoenergetickou sestavu světlovodu

6 Dekorativní stropní difuzéry Světlovodné sestavy Solatube nejen že osvětlují vnitřní prostory, ale dělají to v neotřelém stylu. Naše dekorativní a designové difuzéry z tvrzeného skla obohatí vzhled každého interiéru od klasického stylu až po velmi netradiční. Rozměry difuzérů JustFrost 160 DS 250mm vnější ø 346 mm, výška 17 mm vnější ø 446 mm, výška 17 mm TierDrop 160 DS 250 mm vnější ø 384 mm, výška 25 mm vnější ø 484 mm, výška 25 mm Optiview 160 DS 250 mm vnější ø 346 mm, výška 17 mm vnější ø 446 mm, výška 17 mm QuadraFrost kovový rám mm, výška 31 mm skleněný rám , výška 92 mm AuroraGlo vnější ø 462 mm, výška 93 mm / 172 mm VividShade vnější ø 453 mm, výška 100 mm Vusion 160 DS 250 mm vnější ø 325 mm, výška 12 mm vnější ø 425 mm, výška 12 mm JustFrost Zobrazuje denní světlo v jeho přirozené a čisté kráse s moderním designem přes mléčné sklo. TierDrop Nízkoprofilový difuzér se vkusnou kaskádovitou obrubou v mléčné struktuře. OptiView Opticky aktivní Fresnelova čočka v designovém rámečku poskytuje umělecký, ale i funkční difuzér. QuadraFrost Distribuuje denní světlo přes čtvercový rámeček s tvrzeným sklem. Dostupný pro 290 DS 350mm. AuroraGlo Vypouklé hladké mléčné sklo v kaskádovitém rámečku v bílé či bronzové úpravě. Dostupný pro 290 DS 350mm. VividShade Mléčné sklo v netradiční a designové průsvitné tkanině oživí interiér. Dostupný pro 290 DS 350mm. Vusion Nízkoprofilové difuzéry mají moderní provedení s mléčnou strukturou popřípadě s optickou čočkou.

7 Komponenty a doplňky Taškové lemování Ploché lemování Šikmé lemování Flexibilní lemování Zakázkové lemování 160 DS ø 250 mm polypropylen; odvod vody pomocí drážky; nahrazuje 1 tašku výška krčku 100/150mm; rozměr podstavy mm; zátěžová ocel sklon podstavy 25 ; rozměr podstavy mm; zátěžová ocel sklon podstavy 0 25 ; zátěžová ocel a temperovaný vlnitý hliník; nahrazuje 4 tašky výška, tvar a materiál dle potřeby; např. TiZn, Cu 290 DS ø 350 mm polypropylen; odvod vody pomocí drážky; nahrazuje 4 tašky výška krčku 100/150 mm; rozměr podstavy mm; zátěžová ocel sklon podstavy 25 ; rozměr podstavy mm; zátěžová ocel sklon podstavy 0 25 ; zátěžová ocel a temperovaný vlnitý hliník; nahrazuje 4 tašky výška, tvar a materiál dle potřeby; např. TiZn, Cu Kopule Raybender 3000 A+B tuba Prodlužovací tuby Koleno Stropní difuzéry 160 DS ø 250 mm ø 303 mm; výška 150 mm; akrylát tl. 3 mm; sběrná plocha EDCS 1032 cm 2 ; Inhibitory UVA 98,5%, UVB 100%, UVC 100%; světelná materiál Cool Tube; délky mm; ohyb 0 až 30 materiál Cool Tube; C tuba 400 mm, D tuba 600 mm materiál Cool Tube; délka 580 mm; ohyb 0 až 90 světelná propustnost > 90%; akrylát, polykarbonát, mléčné tvrzené sklo 290 DS ø 350 mm ø 403 mm, výška 176 mm; akrylát tl. 3 mm; sběrná plocha EDCS 1871cm 2 ; Inhibitory UVA 98,5%, UVB 100%, UVC 100%; světelná materiál Cool Tube; délky mm; ohyb 0 až 30 materiál Cool Tube; C tuba 400 mm, D tuba 600 mm materiál Cool Tube; délka 580 mm; ohyb 0 až 90 světelná propustnost > 90%; akrylát, polykarbonát, mléčné tvrzené sklo Vnitřní tepelně izolační kopule Vnitřní tepelně izolační vložka Severe Climate Pryžové těsnění Flashing Insulator Výškový nástavec Vnitřní elektrické osvětlení 160 DS ø 250 mm ø 286 mm; výška 81 mm; akrylát tl. 2,9 mm; světelná ø 238 mm; výška 15 mm; akrylát tl. 1,0 mm; světelná vnitřní ø 165 mm šířka 360 mm pryžový materiál ø nástavce 260 mm; výška nástavce 50/100 mm; zátěžový kov příkon max. do 75 W; napětí 230 V; pro zapojení nulový (N, modrý) a fázový (L, hnědý) vodič 290 DS ø 350 mm ø 386 mm; výška 108 mm; akrylát tl. 2,9 mm; světelná ø 338 mm; výška 16 mm; akrylát tl. 1,0 mm; světelná vnitřní ø 265 mm šířka 460 mm pryžový materiál ø nástavce 360 mm; výška nástavce 50/100 mm; zátěžový kov příkon max. do 75 W; napětí 230 V; pro zapojení nulový (N, modrý) a fázový (L, hnědý) vodič Vnitřní elektrický stmívač Odvětrávací ventilační sada Odvětrávací ventilační vývod Lepicí páska 160 DS ø 250 mm 290 DS ø 350 mm napětí 230 V; pro zapojení nulový (N, modrý) fázový (L, hnědý) a zemnící (PE, zeleno/ žlutý) vodič ovládání pomocí vypínače nebo dálkového ovládání pomocí nástřešního vývodu a izolované hadice. Pouze pro 160 DS 250 mm pro PVC, živičné, eternitové krytiny, tašková krytina, dodávka od výrobce Pouze pro 160 DS 250mm 5,4 m 50 mm samolepící hliníková páska 100 mikronů

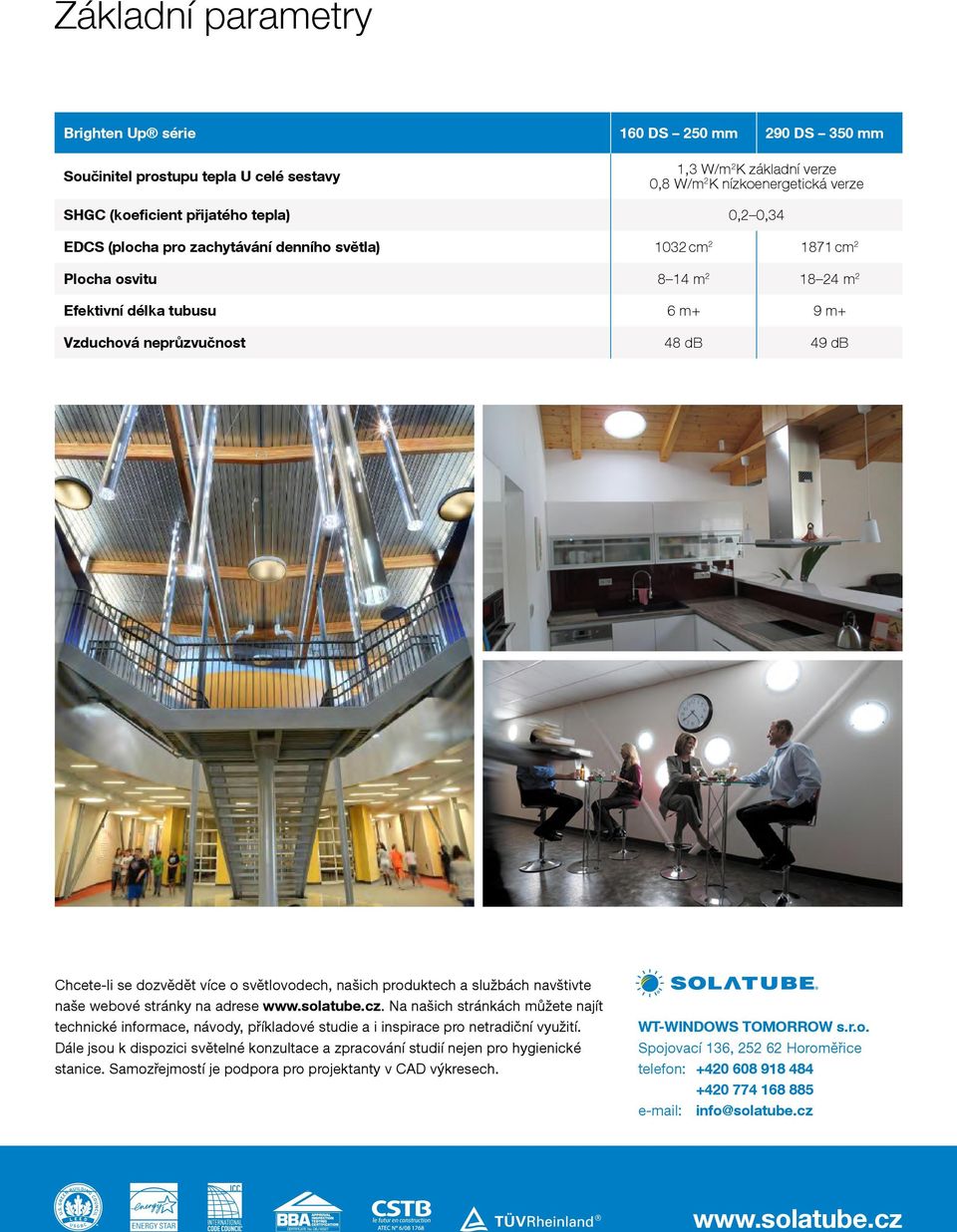

8 Základní parametry Brighten Up série 160 DS 250 mm Součinitel prostupu tepla U celé sestavy 1,3 W/m 2 K základní verze 0,8 W/m 2 K nízkoenergetická verze SHGC (koeficient přijatého tepla) 0,2 0,34 EDCS (plocha pro zachytávání denního světla) 1032 cm cm 2 Plocha osvitu 8 14 m m 2 Efektivní délka tubusu 6 m+ 9 m+ Vzduchová neprůzvučnost 48 db 49 db Chcete-li se dozvědět více o světlovodech, našich produktech a službách navštivte naše webové stránky na adrese Na našich stránkách můžete najít technické informace, návody, příkladové studie a i inspirace pro netradiční využití. Dále jsou k dispozici světelné konzultace a zpracování studií nejen pro hygienické stanice. Samozřejmostí je podpora pro projektanty v CAD výkresech. WT-WINDOWS TOMORROW s.r.o. Spojovací 136, Horoměřice telefon: info@solatube.cz
