VLIV PARAMETRŮ LASEROVÉHO POVRCHOVÉHO ZPRACOVÁNÍ NA MIKROSTRUKTURU OCELÍ
|
|
- Emilie Kovářová
- před 8 lety
- Počet zobrazení:
Transkript
1 VLIV PARAMETRŮ LASEROVÉHO POVRCHOVÉHO ZPRACOVÁNÍ NA MIKROSTRUKTURU OCELÍ JIŘÍ HÁJEK, PAVLA KLUFOVÁ, ANTONÍN KŘÍŽ, ONDŘEJ SOUKUP ZÁPADOČESKÁ UNIVERZITA V PLZNI 1

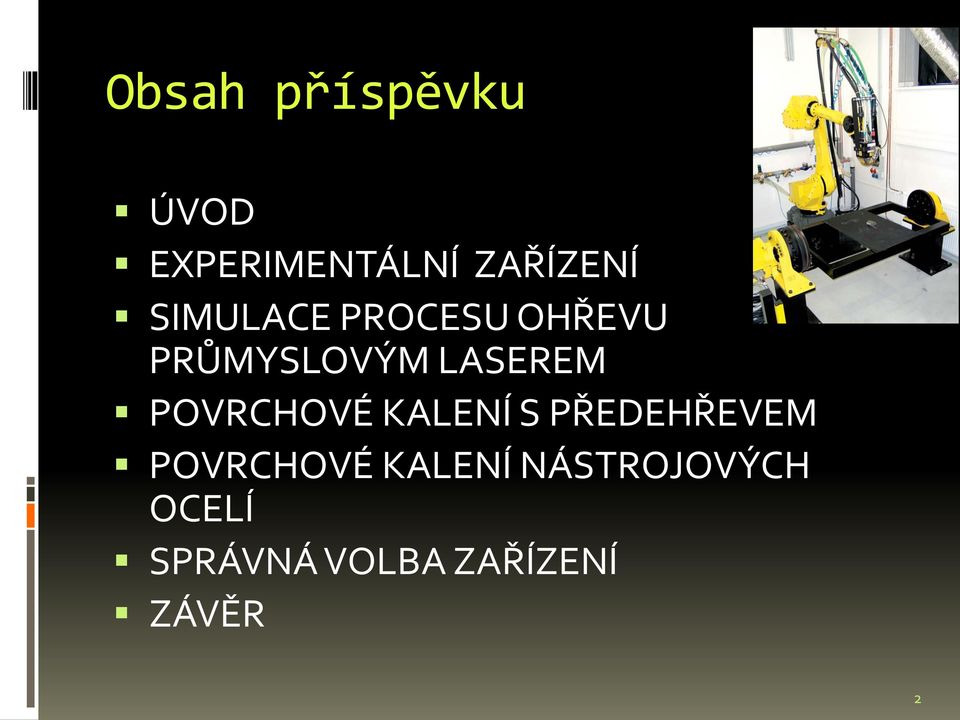

2 Obsah příspěvku ÚVOD EXPERIMENTÁLNÍ ZAŘÍZENÍ SIMULACE PROCESU OHŘEVU PRŮMYSLOVÝM LASEREM POVRCHOVÉ KALENÍ S PŘEDEHŘEVEM POVRCHOVÉ KALENÍ NÁSTROJOVÝCH OCELÍ SPRÁVNÁ VOLBA ZAŘÍZENÍ ZÁVĚR 2

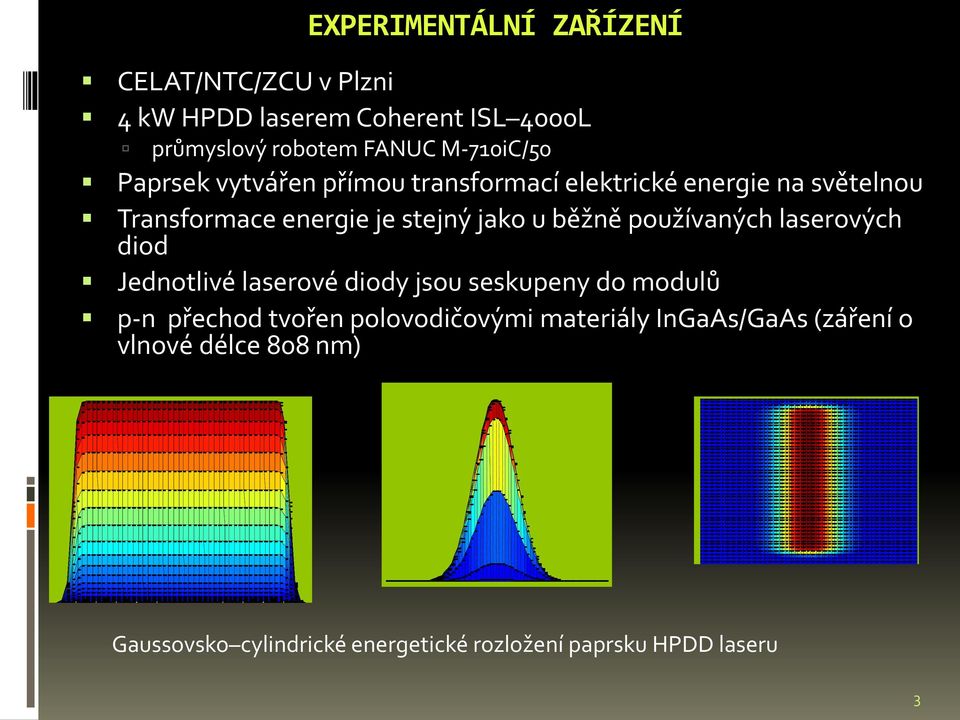

3 EXPERIMENTÁLNÍ ZAŘÍZENÍ CELAT/NTC/ZCU v Plzni 4 kw HPDD laserem Coherent ISL 4000L průmyslový robotem FANUC M-710iC/50 Paprsek vytvářen přímou transformací elektrické energie na světelnou Transformace energie je stejný jako u běžně používaných laserových diod Jednotlivé laserové diody jsou seskupeny do modulů p-n přechod tvořen polovodičovými materiály InGaAs/GaAs (záření o vlnové délce 808 nm) Gaussovsko cylindrické energetické rozložení paprsku HPDD laseru 3
4 METALURGIE PROCESU POVRCHOVÉHO KALENÍ V povrchové vrstvě vzniká tepelný spád - umožňuje dosáhnout kalící teploty jen do určité hloubky pod povrchem Mechanismus fázových přeměn se při vysokých rychlostech (až několik set C/s) ohřevu nemění Dosažení jemné martenzitické struktury - výchozí struktura, podmínky austenitizace Jemné a rovnoměrně rozložené karbidy = snadné rozpouštění = snadná homogenizace austenitu Zdroj energie Maximální měrný výkon [W/cm 2 ] Indukční ohřev Kyslíko-acetylenový plamen Laserové záření min Elektronové záření

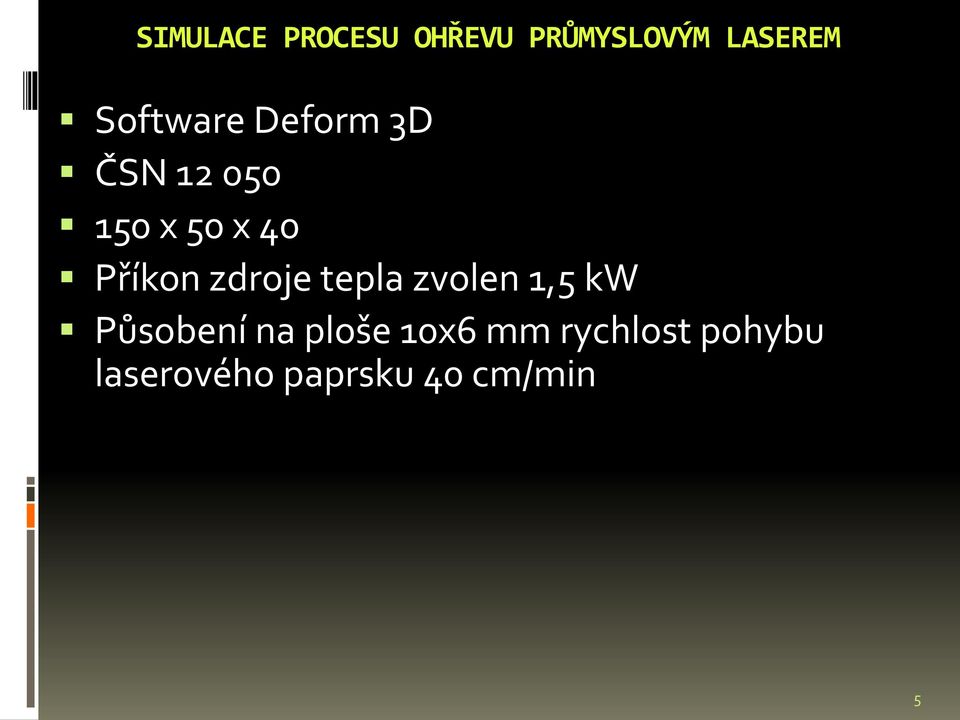

5 SIMULACE PROCESU OHŘEVU PRŮMYSLOVÝM LASEREM Software Deform 3D ČSN x 50 x 40 Příkon zdroje tepla zvolen 1,5 kw Působení na ploše 10x6 mm rychlost pohybu laserového paprsku 40 cm/min 5
6 SIMULACE PROCESU OHŘEVU PRŮMYSLOVÝM LASEREM Doba ohřevu neumožňuje difúzi uhlíku na větší vzdálenosti - austenit nehomogenní. Je možné i při dostatečně vysokých teplotách u normalizačně žíhaných materiálů vytvořit homogenní austenit a po ochlazení martenzit??? Při rychlosti ohřevu cca 800 C /s doba ohřevu 1s při teplotě min C. 6
7 SIMULACE PROCESU OHŘEVU PRŮMYSLOVÝM LASEREM Měrné výkony u vysoce výkonných průmyslových laserových zařízení = mohou být pro homogenizaci austenitu nedostačující Obvykle sledován pouze povrch. KRIZOVÁ MÍSTA JSOU ALE VE VYŠŠÍCH HLOUBKÁCH = nemusí se projevit při měření tvrdosti Vzdálenost od povrchu [mm] Dosažená teplota [ C] Předpokládaný čas austenitizace [s] 0, ,7575 0, ,7272 0, ,6363 0, ,5151 7

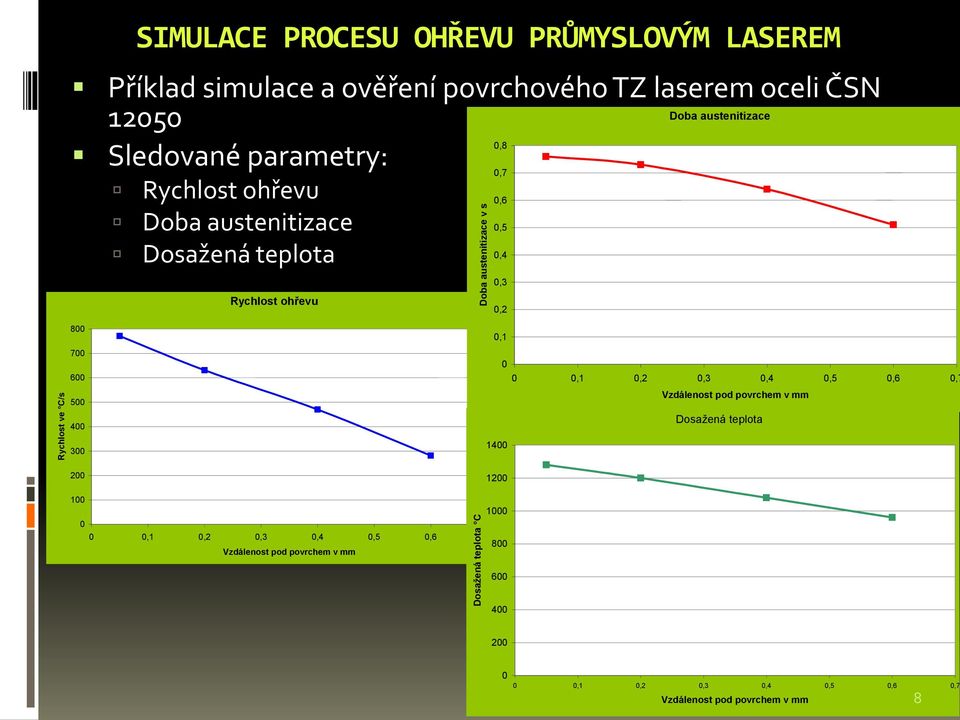

8 Dosažená teplota C Rychlost ve C/s Doba austenitizace v s Příklad simulace a ověření povrchového TZ laserem oceli ČSN Doba austenitizace ,8 Sledované parametry: SIMULACE PROCESU OHŘEVU PRŮMYSLOVÝM LASEREM Rychlost ohřevu Doba austenitizace Dosažená teplota 0,6 0,5 0,4 0,3 Rychlost ohřevu 0,2 0, , ,1 0,2 0,3 0,4 0,5 0,6 0,7 Vzdálenost pod povrchem v mm Dosažená teplota ,1 0,2 0,3 0,4 0,5 0,6 0,7 800 Vzdálenost pod povrchem v mm ,1 0,2 0,3 0,4 0,5 0,6 0,7 Vzdálenost pod povrchem v mm 8
9 SIMULACE PROCESU OHŘEVU PRŮMYSLOVÝM LASEREM Hlavní problematika povrchového kalení vysoce výkonnými průmyslovými lasery - markantní pokles rychlosti ohřevu ve vrstvách pod povrchem ve vzdálenosti 0,5 mm je hodnota téměř poloviční oproti samotnému povrchu. Dosažená teplota, která je ve vzdálenosti 0,5 mm pro daný příklad o 320 C nižší než na povrchu. Vliv na difúzi při samotné austenitizaci Důležitá je tloušťka kaleného kusu 9
10 SIMULACE PROCESU OHŘEVU PRŮMYSLOVÝM LASEREM Nedokonalá austenitizace Lokální zvýšení obsahu uhlíku - 0,75% Rozdíl v mikrotvrdosti až 150 HV0,025 10
11 POVRCHOVÉ KALENÍ S PŘEDEHŘEVEM Technicky nejjednodušší - předehřívat součást v peci Rychlost ohřevu Dosažení správné austenitizační teploty T A3, Dostatečná prodleva na austenitizační teplotě t A Možnost volby struktury Nižší pnutí Jiné možnosti...dvě laserové hlavy 11
12 POVRCHOVÉ KALENÍ NÁSTROJOVÝCH OCELÍ Složitější než v případě ocelí konstrukčních Nástrojové oceli - choulostivé na správné dodržení teploty austenitzace (úzké rozmezí) Při nižších teplotách a kratších časech austenitizace nebude rozpuštěno dostatečné množství karbidů a tvrdost austenitické matrice bude nízká Při vyšších teplotách se rozpustí příliš mnoho karbidů v austenitické matrici nakonec zůstane i velké množství zbytkového austenitu v kalené struktuře 12
13 POVRCHOVÉ KALENÍ NÁSTROJOVÝCH OCELÍ Pokud ohřev do oblasti taveniny (kalení s přetavením) dochází k dalším problematickým jevům. Segregace legujících prvků. Uhlík, chorm a další legury jsou rozmístěny v mezidendritických polohách Prakticky minimálně používaná varianta Výchozí struktura obvykle globulární perlit nejméně vhodné Hledisko finální vlastností měkké jádro Hledisko kinetiky přeměny 13
14 POVRCHOVÉ KALENÍ NÁSTROJOVÝCH OCELÍ ÚČEL P.K. nástrojových ocelí (teoreticky) 1) vytvoření amorfní vrstvičky N.O. nízká vodivost neumožní dostatečně rychlé ochlazení (není vytvořen dostatečný teplotní spád) Na povrchu dochází k natavení, zhoršení kvality povrchu a vytvoření dendritů. Tloušťka této oblasti bude závislá na konkrétních podmínkách příslušného procesu. Mnohem problematičtější je vytvoření této amorfní vrstvičky na hranách součástí, kde je odvod tepla mnohem nižší 14
15 POVRCHOVÉ KALENÍ NÁSTROJOVÝCH OCELÍ Povrch po l. k. oceli ) Jemná martenzitická struktura Podobné jako konstrukční oceli. Navíc bude zvyšování rozdílů (ve srovnání s ocelí ČSN 12050) v dosažené teplotě a rychlosti ohřevu v místě na povrchu vzorku a v místech hlouběji pod povrchem Ačkoliv dochází na povrchu k natavení- cca 100mm pod povrchem nedojde k austenitizaci V těchto místech sice dochází k redistribuci uhlíku, nicméně nevytváří se homogenní austenitická struktura. Přechodová oblast po l. k. oceli Jádro po l. k. oceli
16 POVRCHOVÉ KALENÍ NÁSTROJOVÝCH OCELÍ U ocelí ČSN resp není možné některými laserovými zařízeními docílit martenzitické struktury bez vysoké hloubky přetavení (nutné přídavky na obrábění pnutí a tvorba trhlin), pokud je výchozí strukturou globulární perlit Experiment proveden v celém rozsahu výkonů a rychlostí, které laser umožňuje Tvorba amorfní vrstvičky je v těchto případech nemožná 16
17 POVRCHOVÉ KALENÍ NÁSTROJOVÝCH OCELÍ Povrchové kalení oceli je bezproblémové v celém rozsahu výkonů (výchozí struktura globulární perlit). Důvodem je vyšší difúzní rychlost Hloubka prokalení odpovídá standardnímu vzorci 17
18 PRO POVRCHOVÉ KALENÍ JE DŮLEŽITÁ SPRÁVNÁ VOLBA ZAŘÍZENÍ Hustota tepelného toku Z povrchového zdroje závisí na celkovém výkonu zařízení, součiniteli absorpce a na poloměru ozářené oblasti podle vztahu: A Pz q r Výraznou charakteristikou povrchového zdroje je jeho ustálená teplota, pro kterou platí q 2 r 2 q W / m T s r s 18
19 PRO POVRCHOVÉ KALENÍ JE DŮLEŽITÁ SPRÁVNÁ VOLBA ZAŘÍZENÍ Teplotní gradient je definován vztahem T r Pro daný materiál závisí teplotní gradient na hustotě tepelného toku a je velký při tvrdém ohřevu a malý při měkkém ohřevu. Obvykle v konstrukční oceli bývá řádově až 0,84 0,25 r 10 5 K / s mm T s 0,59 q Časová závislost teploty ve středu r=0 a na okraji r=rs) ohraničeného povrchového zdroje Radiální rozložení teploty při různé hustotě tepelného toku 19
20 ZÁVĚR ZÁKLADEM JE SPRÁVNÁ VOLBA PŘI NÁKUPU ZAŘÍZENÍ Simulace poukázaly na problém, který vzniká při laserovém kalení HPDD laserem při austenitizaci. V mnoha případech je nemožné docílit austenitizace ze stavu normalizačně žíhaného navíc bez natavení povrchu. Rychlost ohřevu může být až poloviční při srovnání oblastí na povrchu a cca 0,5mm pod povrchem. Dosahovaná doba austenitizace je u použitých typů průmyslových laserů v mnoha případech nedostačující Dobu austenitizace je možné prodloužit předehřevem. Teplota předehřevu se může lišit v závislosti na požadované tvrdosti a na požadované době austenitizace. 20
21 ZÁVĚR Během prováděných experimentů pomocí vysoce výkonného HPDD laseru nástrojových ocelí (ČSN a ČSN 19802) se nepodařilo vytvořit martenzitickou strukturu z výchozího stavu žíhaného na měkko Rozdíly mezi rychlostí ohřevu se při laserovém kalení nástrojových ocelí ještě zvyšují, dochází často k tavení povrchové vrstvičky Doposud se nepodařilo vytvořit funkční amorfní vrstvičku na povrchu nástrojové oceli tímto typem laseru. Vytvořit tuto vrstvičku na hraně nástroje je z důvodu nízkého odvodu tepla na hraně velmi problematické 21
22 Děkuji za pozornost 22
Západočeská univerzita v Plzni fakulta Strojní
Západočeská univerzita v Plzni fakulta Strojní 23. dny tepelného zpracování s mezinárodní účastí Návrh technologie laserového povrchového kalení oceli C45 Autor: Klufová Pavla, Ing. Kříž Antonín, Doc.
VíceNÁVRH TECHNOLOGIE POVRCHOVÉHO KALENÍ LASEREM U KONSTRUKČNÍCH OCELÍ SVOČ FST
NÁVRH TECHNOLOGIE POVRCHOVÉHO KALENÍ LASEREM U KONSTRUKČNÍCH OCELÍ SVOČ FST 2010 Bc. Pavla Klufová Západočeská univerzita v Plzni, Univerzitní 8, 306 14 Plzeň Česká republika ABSTRAKT Pro povrchové kalení
VíceÚvod. Povrchové vlastnosti jako jsou koroze, oxidace, tření, únava, abraze jsou často vylepšovány různými technologiemi povrchového inženýrství.
Laserové kalení Úvod Povrchové vlastnosti jako jsou koroze, oxidace, tření, únava, abraze jsou často vylepšovány různými technologiemi povrchového inženýrství. poslední době se začínají komerčně prosazovat
VíceFÁZOVÉ PŘEMĚNY. Hlediska: termodynamika (velikost energie k přeměně) kinetika (rychlost nukleace a rychlost růstu = celková rychlost přeměny)
FÁZOVÉ PŘEMĚNY Hlediska: termodynamika (velikost energie k přeměně) kinetika (rychlost nukleace a rychlost růstu = celková rychlost přeměny) mechanismus difúzní bezdifúzní Austenitizace Vliv: parametry
VíceMetalografie. Praktické příklady z materiálových expertíz. 4. cvičení
Metalografie Praktické příklady z materiálových expertíz 4. cvičení Obsah Protahovací trn Povrchově kalená součást Fréza Karbidické vyřádkování Cementovaná součást Pozinkovaná součást Pivní korunky Klíč
VícePRASKÁNÍ VRTÁKŮ PO TEPELNÉM ZPRACOVÁNÍ Antonín Kříž
Vakuové tepelné zpracování a tepelné zpracování nástrojů 22. - 23.11. 2011 - Jihlava PRASKÁNÍ VRTÁKŮ PO TEPELNÉM ZPRACOVÁNÍ Antonín Kříž Západočeská univerzita v Plzni Fakulta strojní Katedra materiálu
VíceMetalografie. Praktické příklady z materiálových expertíz. 4. cvičení
Metalografie Praktické příklady z materiálových expertíz 4. cvičení Příprava metalografických výbrusů Odběr vzorků nesmí dojít k změně struktury (deformace, ohřev) světelný mikroskop pro dosažení požadovaných
VíceTEPELNÉ ZPRACOVÁNÍ. Ing. V. Kraus, CSc. Opakování z Nauky o materiálu
TEPELNÉ ZPRACOVÁNÍ Ing. V. Kraus, CSc. 1 TEPELNÉ ZPRACOVÁNÍ záměrné využívání fázových a strukturních přeměn v tuhém stavu ke změně struktury a tím k získání požadovaných mechanických nebo strukturních
VícePOVRCHOVÉ KALENÍ V PRŮMYSLOVÉ APLIKACI
POVRCHOVÉ KALENÍ V PRŮMYSLOVÉ APLIKACI Antonín Kříž Department of Material Engineering and Engineering Metallurgy, ZČU-Plzeň, Univerzitní 22, Plzeň 306 14, Czech Republic, e-mail: kriz@kmm.zcu.cz Cílem
VíceŽÍHÁNÍ 1. ŽÍHÁNÍ OCELÍ
1 ŽÍHÁNÍ Žíhání je způsob tepelného zpracování, kterým chceme u součásti dosáhnout stavu blízkého stavu rovnovážnému. Podstatou je rovnoměrný ohřev součásti na teplotu žíhání, setrvání na této teplotě
VíceNástrojové oceli. Ing. Karel Němec, Ph.D.
Nástrojové oceli Ing. Karel Němec, Ph.D. Rozdělení nástrojových ocelí podle chemického složení dle ČSN EN Podle ČSN EN-10027-1 Nástrojové oceli nelegované C35U (19065) C105U (19191) C125U (19255) Nástrojové
VíceJominiho zkouška prokalitelnosti
Jominiho zkouška prokalitelnosti Zakalitelnost je schopnost materiálu při ochlazování nad kritickou rychlost přejít a setrvat v metastabilním stavu, tj. u ocelí získat martenzitickou strukturu. Protože
VíceK618 - Materiály listopadu 2013
Tepelné zpracování ocelí. Žíhání Tomáš Doktor K618 - Materiály 1 19. listopadu 2013 Tomáš Doktor (18MRI1) Žíhání 19. listopadu 2013 1 / 15 Cyklus tepelného zpracování Cyklus tepelného zpracování Žíhání
VíceKALENÍ. Tepelné zpracování kovových materiálů
Poznámka: tyto materiály slouží pouze pro opakování STT žáků SPŠ Na Třebešíně, Praha 10;s platností do r. 2016 vnávaznosti na platnost norem. Zákaz šířěnía modifikace těchto materiálů. Děkuji Ing. D. Kavková
VícePožadavky na nástroj při stříhání. Charakteristika. Použití STRUKTURA CHIPPER / VIKING
1 CHIPPER / VIKING 2 Charakteristika VIKING je vysoce legovaná ocel, kalitelná v oleji, na vzduchu a ve vakuu, která vykazuje následující charakteristické znaky: Dobrá rozměrová stálost při tepelném zpracování
VíceVLIV TEPELNÉHO ZPRACOVÁNÍ NA VLASTNOSTI VYSOCEPEVNÉ NÍZKOLEGOVANÉ OCELI. David Aišman
VLIV TEPELNÉHO ZPRACOVÁNÍ NA VLASTNOSTI VYSOCEPEVNÉ NÍZKOLEGOVANÉ OCELI David Aišman D.Aisman@seznam.cz ABSTRACT Tato práce se zabývá možnostmi tepelného zpracování pro experimentální ocel 42SiCr. Jedná
VíceŽÍHÁNÍ. Tepelné zpracování kovových materiálů
Poznámka: tyto materiály slouží pouze pro opakování STT žáků SPŠ Na Třebešíně, Praha 10;s platností do r. 2016 vnávaznosti na platnost norem. Zákaz šířěnía modifikace těchto materiálů. Děkuji Ing. D. Kavková
VícePovrchové kalení. Teorie tepelného zpracování Katedra materiálu Strojní fakulty Technická univerzita v Liberci Doc. Ing. Karel Daďourek, 2007
Povrchové kalení Teorie tepelného zpracování Katedra materiálu Strojní fakulty Technická univerzita v Liberci Doc. Ing. Karel Daďourek, 2007 Vlastnosti rychlých ohřevů Ohřívá se jen povrchová vrstva Ohřev
VíceTepelné a chemickotepelné zpracování slitin Fe-C. Žíhání, kalení, cementace, nitridace
Tepelné a chemickotepelné zpracování slitin Fe-C Žíhání, kalení, cementace, nitridace Tepelné zpracování Tepelné zpracování je pochod, při kterém je součást podrobena jednomu nebo několika tepelným cyklům,
VícePovrchové kalení. Teorie tepelného zpracování Katedra materiálu Strojní fakulty Technická univerzita v Liberci Doc. Ing. Karel Daďourek, 2007
Povrchové kalení Teorie tepelného zpracování Katedra materiálu Strojní fakulty Technická univerzita v Liberci Doc. Ing. Karel Daďourek, 2007 Vlastnosti rychlých ohřevů Ohřívá se jen povrchová vrstva Ohřev
VíceC Cr N Mo Ni Mn 0,3% 14,0 % 0,4 % 0,1% 0,4% 0,5%
NÁSTROJOVÁ OCEL LC 185 MP Certifikace dle ISO 9001 CHEMICKÉ SLOŽENÍ C Cr N Mo Ni Mn 0,3% 14,0 % 0,4 % 0,1% 0,4% 0,5% LC 185 MP Je dusíkem legovaná, korozivzdorná ocel typu matrix s excelentní leštitelností.
VíceTepelné a chemickotepelné zpracování slitin Fe-C. Žíhání, kalení, cementace, nitridace
Tepelné a chemickotepelné zpracování slitin Fe-C Žíhání, kalení, cementace, nitridace Tepelné zpracování Tepelné zpracování je pochod, při kterém je součást podrobena jednomu nebo několika tepelným cyklům,
VíceTepelné zpracování ocelí. Doc. Ing. Stanislav Věchet, CSc. ; Ing. Karel Němec, Ph.D.
Tepelné zpracování ocelí Doc. Ing. Stanislav Věchet, CSc. ; Ing. Karel Němec, Ph.D. Schéma průběhu tepelného zpracování 1 ohřev, 2 výdrž na teplotě, 3 ochlazování Diagram Fe-Fe 3 C Základní typy žíhání
VíceMožnosti Impact testu při posuzování správnosti tepelného zpracování ocelí. Ing. Petr Beneš
Možnosti Impact testu při posuzování správnosti tepelného zpracování ocelí Vedoucí: Konzultanti: Vypracoval: Doc. Dr. Ing. Antonín Kříž Ing. Jiří Hájek Ph.D Ing. Petr Beneš Martin Vadlejch Impact test
VíceCharakteristika. Použití TVÁŘECÍ NÁSTROJE STŘÍHÁNÍ RIGOR
1 RIGOR 2 Charakteristika RIGOR je na vzduchu nebo v oleji kalitelná Cr-Mo-V legovaná ocel, pro kterou jsou charakteristické tyto vlastnosti: Dobrá obrobitelnost Vysoká rozměrová stálost po kalení Vysoká
VíceLASER MATERIAL PROCESSING HARDENING AND WELDING. Stanislav Němeček Tomáš Mužík
ZPRACOVÁNÍ MATERIÁLŮ LASEREM - KALENÍ A SVAŘOVÁNÍ LASER MATERIAL PROCESSING HARDENING AND WELDING Stanislav Němeček Tomáš Mužík MATEX PM, s.r.o., Morseova 5, 301 00 Plzeň, ČR, nemecek@matexpm.com Abstrakt
VíceČíslo projektu Číslo a název šablony klíčové aktivity Tematická oblast Autor Ročník 2. Obor CZ.1.07/1.5.00/34.0514 III/2 Inovace a zkvalitnění výuky prostřednictvím ICT Strojírenská technologie, vy_32_inovace_ma_22_17
VíceKvantifikace strukturních změn v chrom-vanadové ledeburitické oceli v závislosti na teplotě austenitizace
Kvantifikace strukturních změn v chrom-vanadové ledeburitické oceli v závislosti na teplotě austenitizace Bc. Pavel Bílek Ing. Jana Sobotová, Ph.D Absrakt Vzorky z Cr-V ledeburitické nástrojové oceli vyráběné
VíceProjekt: 1.5, Registrační číslo: CZ.1.07/1.5.00/ Tepelné zpracování
Druhy tepelného zpracování: Tepelné zpracování 1. Žíhání (ochlazení je tak pomalé, že nevzniká zákalná struktura) 2. Kalení (ohřev nad překrystalizační teplotu a ochlazení je tak prudké, aby vznikla zákalná
VíceA U T O R : I N G. J A N N O Ž I Č K A S O Š A S O U Č E S K Á L Í P A V Y _ 3 2 _ I N O V A C E _ 1 3 0 4 _ T E P E L N É Z P R A C O V Á N Í _ P W
A U T O R : I N G. J A N N O Ž I Č K A S O Š A S O U Č E S K Á L Í P A V Y _ 3 2 _ I N O V A C E _ 1 3 0 4 _ T E P E L N É Z P R A C O V Á N Í _ P W P Název školy: Číslo a název projektu: Číslo a název
VíceCharakteristika. Vlastnosti. Použití NÁSTROJE NA TLAKOVÉ LITÍ NÁSTROJE NA PROTLAČOVÁNÍ NÁSTROJE PRO TVÁŘENÍ ZA TEPLA VYŠŠÍ ŽIVOTNOST NÁSTROJŮ
DIEVAR DIEVAR 2 DIEVAR Charakteristika DIEVAR je Cr-Mo-V legovaná vysoce výkonná ocel pro práci za tepla s vysokou odolností proti vzniku trhlin a prasklin z tepelné únavy a s vysokou odolností proti opotřebení
VíceVLIV ZPŮSOBŮ OHŘEVU NA TEPLOTNÍ DEGRADACI TENKÝCH OTĚRUVZDORNÝCH PVD VRSTEV ZJIŠŤOVANÝCH POMOCÍ VYBRANÝCH METOD
23. 25.11.2010, Jihlava, Česká republika VLIV ZPŮSOBŮ OHŘEVU NA TEPLOTNÍ DEGRADACI TENKÝCH OTĚRUVZDORNÝCH PVD VRSTEV ZJIŠŤOVANÝCH POMOCÍ VYBRANÝCH METOD Ing.Petr Beneš Ph.D. Doc.Dr.Ing. Antonín Kříž Katedra
VíceTechnologie I. Část svařování. Kontakt : E-mail : michal.vslib@seznam.cz Kancelář : budova E, 2. patro, laboratoře
Část svařování cvičící: Ing. Michal Douša Kontakt : E-mail : michal.vslib@seznam.cz Kancelář : budova E, 2. patro, laboratoře Doporučená studijní literatura Novotný, J a kol.:technologie slévání, tváření
VíceVysoká škola technická a ekonomická v Českých Budějovicích. Institute of Technology And Business In České Budějovice
10.ZÁKLADY TEPELNÉHO ZPRACOVÁNÍ Vysoká škola technická a ekonomická v Českých Budějovicích Institute of Technology And Business In České Budějovice Tento učební materiál vznikl v rámci projektu "Integrace
VícePoužití. Charakteristika SLEIPNER PŘÍKLADY:
1 SLEIPNER 2 Charakteristika SLEIPNER je Cr-Mo-V nástrojová legovaná ocel, kterou charakterizují tyto vlastnosti: Dobrá odolnost proti opotřebení Dobrá odolnost proti vyštipování hran a ostří Vysoká pevnost
VíceVlastnosti. Charakteristika. Použití FYZIKÁLNÍ HODNOTY VYŠŠÍ ŽIVOTNOST NÁSTROJŮ MECHANICKÉ VLASTNOSTI HOTVAR
HOTVAR 2 Charakteristika HOTVAR je Cr-Mo-V legovaná vysokovýkonná ocel pro práci za tepla, pro kterou jsou charakteristické tyto vlastnosti: Vysoká odolnost proti opotřebení za tepla Velmi dobré vlastnosti
VíceDíly forem. Vložky forem Jádra Vtokové dílce Trysky Vyhazovače (nitridované) tlakové písty, tlakové komory (normálně nitridované) V 0,4
1 VIDAR SUPREME 2 Charakteristika VIDAR SUPREME je Cr-Mo-V legovaná ocel pro práci za tepla, pro kterou jsou charakteristické tyto vlastnosti: Velmi dobrá odolnost proti náhlým změnám teploty a tvoření
VíceOPTIMÁLNÍ POSTUPY TEPELNÉHO ZPRACOVÁNÍ MATERIÁLŮ PRO PRÁCI ZA TEPLA. Jiří Stanislav
OPTIMÁLNÍ POSTUPY TEPELNÉHO ZPRACOVÁNÍ MATERIÁLŮ PRO PRÁCI ZA TEPLA Jiří Stanislav Bodycote HT, CZ 1. Úvod Tepelné zpracování nástrojových ocelí pro práci za tepla patří k nejnáročnějším disciplinám oboru.
VíceIII/2 Inovace a zkvalitnění výuky prostřednictvím ICT
Číslo projektu CZ.1.07/1.5.00/34.0514 Číslo a název šablony klíčové aktivity III/2 Inovace a zkvalitnění výuky prostřednictvím ICT Tematická oblast Strojírenská technologie, vy_32_inovace_ma_22_16 Autor
VíceC Cr V Mo 0,80 % 7,50 % 2,75 % 1,30%
NÁSTROJOVÁ OCEL CPM 3 V Certifikace dle ISO 9001 CHEMICKÉ SLOŽENÍ C Cr V Mo 0,80 % 7,50 % 2,75 % 1,30% CPM 3 V Je nově vyvinutá ultra-houževnatá vysokovýkonná ocel, která je vyráběna společností Crucible
VíceTEPELNÉ ZPRACOVÁNÍ RYCHLOŘEZNÝCH OCELÍ SVOČ FST 2010 Lukáš Martinec, Západočeská univerzita v Plzni, Univerzitní 8, 306 14 Plzeň Česká republika
ABSTRAKT TEPELNÉ ZPRACOVÁNÍ RYCHLOŘEZNÝCH OCELÍ SVOČ FST 2010 Lukáš Martinec, Západočeská univerzita v Plzni, Univerzitní 8, 306 14 Plzeň Česká republika Hlavní skupinu materiálů, pouţívanou pro výrobu
VíceLASEROVÉ KALENÍ FOREM A NÁSTROJŮ LASER HARDENING OF MOULDS AND TOOLS
LASEROVÉ KALENÍ FOREM A NÁSTROJŮ LASER HARDENING OF MOULDS AND TOOLS Stanislav NĚMEČEK, Michal MÍŠEK MATEX PM s.r.o., Morseova 5, 301 00 Plzeň, Česká Republika, nemecek@matexpm.com Abstrakt Příspěvek se
VíceCPM REX 45 (HS) NÁSTROJOVÁ OCEL. Certifikace dle ISO 9001 CHEMICKÉ SLOŽENÍ CPM REX 45. Typické oblasti použití FYZIKÁLNÍ VLASTNOSTI.
NÁSTROJOVÁ OCEL CPM REX 45 (HS) Certifikace dle ISO 9001 CHEMICKÉ SLOŽENÍ C Cr V Mo W Co S 1,30% 4,05 % 3,05 % 5,00% 6,25% 8,00% 0,06 % (provedení HS: 0,22 %) CPM REX 45 je vysokovýkonná, kobaltová rychlořezná
VíceVlastnosti V 0,2. Modul pružnosti Součinitel tepelné roztažnosti C od 20 C. Tepelná vodivost W/m. C Měrné teplo J/kg C
1 CALMAX 2 Charakteristika CALMAX je Cr-Mo-V legovaná ocel, pro kterou jsou charakteristické tyto vlastnosti: Vysoká houževnatost Dobrá odolnost proti opotřebení Dobrá prokalitelnost Dobrá rozměrová stálost
VíceCharakteristika. Tepelné zpracování. Použití. Vlastnosti ŽÍHÁNÍ NA MĚKKO NORMALIZAČNÍ ŽÍHÁNÍ ŽÍHÁNÍ NA SNÍŽENÍ VNITŘNÍHO PNUTÍ KALENÍ PEVNOST V TAHU
UHB II 1 UHB II 2 Charakteristika UHB 11 je konstrukční ocel, která se dá lehce zpracovávat. UHB 11 se vyznačuje: Chemické složení % Normy vynikající obrobitelností dobrou mechanickou pevností. UHB 11
VíceSMA 2. přednáška. Nauka o materiálu NÁVRHY NA OPAKOVÁNÍ
SMA 2. přednáška Nauka o materiálu NÁVRHY NA OPAKOVÁNÍ Millerovy indexy rovin (h k l) nesoudělné převrácené hodnoty úseků, které vytíná rovina na osách x, y, z Millerovy indexy této roviny jsou : (1 1
VíceNÁSTROJOVÉ OCELI CPM 10 V
NÁSTROJOVÁ OCEL CPM 10 V CERTIFIKACE DLE ISO 9001 Chem. složení C 2,45 % Cr 5,25 % V 9,75 % Mo 1,30 % Mn 0,50 % Si 0,90 % CPM 10 V Je jedinečná vysokovýkonná ocel, vyráběná společností Crucible (USA) metodou
VíceC Cr V Mo Mn Si 2,45% 5,25 % 9,75 % 1,30% 0,50% 0,90%
NÁSTROJOVÁ OCEL CPM 10 V Certifikace dle ISO 9001 CHEMICKÉ SLOŽENÍ C Cr V Mo Mn Si 2,45% 5,25 % 9,75 % 1,30% 0,50% 0,90% CPM 10 V Je jedinečná vysokovýkonná ocel, vyráběná společností Crucible (USA) metodou
VícePRASKLINY CEMENTOVANÝCH KOL
PRASKLINY CEMENTOVANÝCH KOL Antonín Kříž, Bohumil Dostál ZČU v Plzni - KMM, Univerzitní 22 e-mail: kriz@kmm.zcu.cz Wikov Gear s.r.o. e-mail: bdostal@wikov.com Technologie cementování Ve správně nauhličeném
Víceϑ 0 čas [ s, min, h ]
TEPELNÉ ZPRACOVÁNÍ 1 KOVOVÝCH MATERIÁLŮ Obsah: 1. Účel a základní rozdělení způsobů tepelného zpracování 2. Teorie tepelného zpracování 2.1 Ohřev 2.2 Ochlazování 2.2.1 Vliv rychlosti ochlazování na segregaci
VícePoužití. Charakteristika FORMY PRO TLAKOVÉ LITÍ A PŘÍSLUŠENSTVÍ NÁSTROJE NA PROTLAČOVÁNÍ VYŠŠÍ ŽIVOTNOST NÁSTROJŮ QRO 90 SUPREME
1 QRO 90 SUPREME 2 Charakteristika QRO 90 SUPREME je vysokovýkonná Cr-Mo-V legovaná ocel pro práci za tepla, pro kterou jsou charakteristické tyto vlastnosti: Vysoká pevnost a tvrdost při zvýšených teplotách
VíceVlastnosti W 1,3. Modul pružnosti 194 000 189 000 173 000. Součinitel tepelné roztažnosti C od 20 C. Tepelná vodivost W/m. C Měrné teplo J/kg C
1 SVERKER 3 2 Charakteristika SVERKER 3 je wolframem legovaná nástrojová ocel s vysokým obsahem uhlíku a chrómu, která vykazuje následující charakteristické znaky: Maximální odolnost proti opotřebení Vysoká
VíceC Cr N Mo Ni Mn 0,3% 15,0 % 0,5 % 0,95% 0,5% 1,0%
NÁSTROJOVÁ OCEL LC 200 N Certifikace dle ISO 9001 CHEMICKÉ SLOŽENÍ C Cr N Mo Ni Mn 0,3% 15,0 % 0,5 % 0,95% 0,5% 1,0% LC 200 N Je vysoce korozivzdorná, dusíkem legovaná nástrojová ocel s výtečnou houževnatostí
VícePosouzení stavu rychlořezné oceli protahovacího trnu
Posouzení stavu rychlořezné oceli protahovacího trnu ČSN 19 830 zušlechtěno dle předpisů pro danou ocel tj. kaleno a 3x popuštěno a) b) Obr.č. 1 a) Poškozený zub protahovacího trnu; b) Zdravý zub druhá
VíceCharakteristika. Vlastnosti. Použití FYZIKÁLNÍ VLASTNOSTI MECHANICKÉ VLASTNOSTI UNIMAX
1 UNIMAX 2 Charakteristika UNIMAX je Cr-Mo-V legovaná ocel pro práci v oblast zpracování plastů, pro kterou jsou charakteristické tyto vlastnosti: Vynikající houževnatost a tažnost ve všech průřezech Dobrá
VíceNTI/USM Úvod do studia materiálů Ocel a slitiny železa
NTI/USM Úvod do studia materiálů Ocel a slitiny železa Petr Šidlof Připraveno s využitím skript Úvod do studia materiálů, Prof. RNDr. Bohumil Kratochvíl, DSc., Prof. Ing. Václav Švorčík, DrSc., Doc. Dr.
VíceMetodika hodnocení strukturních změn v ocelích při tepelném zpracování
Metodika hodnocení strukturních změn v ocelích při tepelném zpracování Bc. Pavel Bílek Ing. Jana Sobotová, Ph.D Abstrakt Předložená práce se zabývá volbou metodiky hodnocení strukturních změn ve vysokolegovaných
VíceCharakteristika. Použití. Vlastnosti FYZIKALNÍ VLASTNOSTI PEVNOST V TAHU RAMAX 2
1 RAMAX 2 2 Charakteristika RAMAX 2 je chromová konstrukční ocel odolná proti korozi. Tato ocel se dodává ve stavu zušlechtěném. RAMAX 2 se vyznačuje: vynikající obrobitelnost dobrá odolnost proti korozi
VíceÚSTAV KONSTRUOVÁNÍ seminář 27.10.2006. Degradace nízkolegovaných ocelí v. abrazivním a korozivním prostředí
ÚSTAV KONSTRUOVÁNÍ seminář 27.10.2006 Degradace nízkolegovaných ocelí v abrazivním a korozivním prostředí ÚSTAV KONSTRUOVÁNÍ seminář 27.10.2006 Odborný Curiculum Vitae Curiculum Vitae Michal Černý - 29.
VíceVliv doby austenitizace na vlastnosti a strukturu W-Mo-V-Co PM rychlořezné oceli Vanadis 30
Vliv doby austenitizace na vlastnosti a strukturu W-Mo-V-Co PM rychlořezné oceli Vanadis 30 Bc. Martin Kuřík Ing. Jana Sobotová, Ph.D Abstrakt V dostupné literatuře není v současnosti dostatečně popsán
VíceČíslo projektu Číslo a název šablony klíčové aktivity Tematická oblast Autor Ročník 2. Obor CZ.1.07/1.5.00/34.0514 III/2 Inovace a zkvalitnění výuky prostřednictvím ICT Strojírenská technologie, vy_32_inovace_ma_22_14
VíceCharakteristika. Vlastnosti. Použití FYZIKÁLNÍ VLASTNOSTI CALDIE. Pevnost v tlaku
1 CALDIE 2 Charakteristika CALDIE je Cr-Mo-V slitinová, ocel, s následujícími vlastnostmi: 1. vysoká odolnost proti opotřebení 2. vysoká pevnost v tlaku 3. vysoká rozměrová stabilita 4. odolnost proti
VíceTEPELNÉ ZPRACOVÁNÍ KONSTRUKČNÍCH OCELÍ SVOČ - 2008. Jana Martínková, Západočeská univerzita v Plzni, Univerzitní 8, 306 14 Plzeň Česká republika
TEPELNÉ ZPRACOVÁNÍ KONSTRUKČNÍCH OCELÍ SVOČ - 2008 Jana Martínková, Západočeská univerzita v Plzni, Univerzitní 8, 306 14 Plzeň Česká republika ABSTRAKT Práce obsahuje charakteristiku konstrukčních ocelí
VíceHLINÍK A JEHO SLITINY
HLINÍK A JEHO SLITINY Označování hliníku a jeho slitin dle ČSN EN a) Označování hliníku a slitin hliníku pro tváření dle ČSN EN 573-1 až 3 Tyto normy platí pro tvářené výrobky a ingoty určené ke tváření
VíceTepelná technika. Teorie tepelného zpracování Doc. Ing. Karel Daďourek, CSc Technická univerzita v Liberci 2007
Tepelná technika Teorie tepelného zpracování Doc. Ing. Karel Daďourek, CSc Technická univerzita v Liberci 2007 Tepelné konstanty technických látek Základní vztahy Pro proces sdílení tepla platí základní
VíceTepelné zpracování test
Tepelné zpracování test Tepelné zpracování žíhání 1.Mezi druhy tepelného zpracování patří: A nitridování, kalení, připouštění B žíhání, kalení, Ccementování C žíhání, kalení, popouštění D žíhání, kalení,
VíceRozhodující vlastnosti nástrojových ocelí pro: POUŽITÍ. Charakteristika OPTIMÁLNÍ VÝKON NÁSTROJŮ VÝROBU NÁSTROJŮ VANCRON 40
1 VANCRON 40 2 Rozhodující vlastnosti nástrojových ocelí pro: OPTIMÁLNÍ VÝKON NÁSTROJŮ V mnoha aplikacích nástrojových ocelí pro práci za studena vyžadujeme povlakování povrchu, jako prevenci proti nalepování
VícePoužití. Části formy V 0,9. Části nástroje. Matrice Podpěrné nástroje, držáky matric, pouzdra, lisovací podložky,
ORVAR SUPREME 2 Charakteristika ORVAR SUPREME je Cr-Mo-V legovaná nástrojová ocel, pro kterou jsou charakteristické tyto vlastnosti: Velmi dobrá odolnost proti náhlým tepelným změnám a tvoření trhlin za
VíceVANADIS 4 SuperClean TM
1 VANADIS 4 SuperClean TM 2 Rozhodující vlastnosti nástrojových ocelí pro optimální výkon: správná tvrdost pro dané použití vysoká odolnost proti opotřebení vysoká houževnatost. Vysoká odolnost proti opotřebení
VíceVANADIS 10 Super Clean
1 VANADIS 10 Super Clean 2 Charakteristika VANADIS 10 je Cr-Mo-V legovaná prášková ocel, pro kterou jsou charakteristické tyto vlastnosti: Extrémně vysoká odolnost proti opotřebení Vysoká pevnost v tlaku
VíceZÁPADOČESKÁ UNIVERZITA V PLZNI FAKULTA STROJNÍ
ZÁPADOČESKÁ UNIVERZITA V PLZNI FAKULTA STROJNÍ Studijní program: N 2301 Strojní inženýrství Studijní zaměření: 2303T004 Strojírenská technologie - technologie obrábění DIPLOMOVÁ PRÁCE Vliv laserem kalené
VíceHodnocení opotřebení a změn tribologických vlastností brzdových kotoučů
Hodnocení opotřebení a změn tribologických vlastností brzdových kotoučů Vedoucí práce: Doc. Ing. Milan Honner, Ph.D. Konzultant: Doc. Dr. Ing. Antonín Kříž Bc. Roman Voch Obsah 1) Cíle diplomové práce
VíceTIXOFORMING VYSOCELEGOVANÝCH OCELÍ SVOČ FST 2016
TIXOFORMING VYSOCELEGOVANÝCH OCELÍ SVOČ FST 2016 Kateřina Opatová Západočeská univerzita v Plzni, Univerzitní 8, 306 14 Plzeň Česká republika ABSTRAKT Zpracování práškových ocelí metodou tixoformingu je
VíceCOMTES FHT a.s. R&D in metals
COMTES FHT a.s. R&D in metals 2 Komplexnost Idea na bázi základního a aplikovaného výzkumu Produkt nebo technologie s novou přidanou hodnotou Simulace vlastností materiálu a technologického zpracování
VíceTEPLOTNÍ ODOLNOST PVD VRSTEV VŮČI LASEROVÉMU POVRCHOVÉMU OHŘEVU
TEPLOTNÍ ODOLNOST PVD VRSTEV VŮČI LASEROVÉMU POVRCHOVÉMU OHŘEVU Beneš, P. 1 Sosnová, M. 1 Kříž, A. 1 Vrstvy a Povlaky 2007 Solaň Martan, M. 2 Chmelíčková, H. 3 1- Katedra materiálu a strojírenské metalurgie-
VíceCharakteristika. Použití TVÁŘENÍ STŘÍHÁNÍ SVERKER 21
SVERKER 21 1 SVERKER 21 2 Charakteristika SVERKER 21 je molybdenem a vanadem legovaná nástrojová ocel s vysokým obsahem uhlíku a chrómu, pro kterou jsou charakteristické tyto vlastnosti: TVÁŘENÍ Nástroje
VíceTeplotní režim svařování
Teplotní režim svařování Jednoduchý teplotní cyklus svařování 111- MMAW, s=3 mm, 316L, Jednoduchý teplotní cyklus svařování Svařování třením Složitý teplotní cyklus svařování 142- GTAW, s=20mm, 316L Teplotní
VíceTECHNOLOGICAL PROCESS IN ISOTHERMAL HEAT TREATMENT OF STEEL TECHNOLOGICKÝ POSTUP PŘI IZOTERMICKÉM TEPELNÉM ZPRACOVÁNÍ OCELI
TECHNOLOGICAL PROCESS IN ISOTHERMAL HEAT TREATMENT OF STEEL TECHNOLOGICKÝ POSTUP PŘI IZOTERMICKÉM TEPELNÉM ZPRACOVÁNÍ OCELI Učeň M., Filípek J. Ústav techniky a automobilové dopravy, Agronomická fakulta,
Více1. přednáška OCELOVÉ KONSTRUKCE VŠB. Technická univerzita Ostrava Fakulta stavební Podéš 1875, éště. Miloš Rieger
1. přednáška OCELOVÉ KONSTRUKCE VŠB Technická univerzita Ostrava Fakulta stavební Ludvíka Podéš éště 1875, 708 33 Ostrava - Poruba Miloš Rieger Základní návrhové předpisy: - ČSN 73 1401/98 Navrhování ocelových
VíceVliv tepelného zpracování Cr-V ledeburitické oceli
Vliv tepelného zpracování Cr-V ledeburitické oceli Veronika Mušutová Vedoucí práce: Prof. Dr. Ing. Peter JURČI Abstrakt Definice struktury a vzniku ledeburitické oceli. Tepelné zpracování ledeburitické
VíceS T R O J N IC K Á P Ř ÍR U Č K A část 10, díl 8, kapitola 6, str. 1 10/8.6 K A L E N Í N A M A R T E N Z IT Kalení na martenzit je ochlazení austenitu nadkritickou rychlostí pod teplotu Ms, kdy se ve
VíceTEPELNÉ ZPRACOVÁNÍ PM-NÁSTROJOVÉ OCELI LEGOVANÉ NIOBEM Markéta Pavlíčková, Dalibor Vojtěch, Jan Šerák, Luboš Procházka, Pavel Novák a Peter Jurči b
TEPELNÉ ZPRACOVÁNÍ PM-NÁSTROJOVÉ OCELI LEGOVANÉ NIOBEM Markéta Pavlíčková, Dalibor Vojtěch, Jan Šerák, Luboš Procházka, Pavel Novák a Peter Jurči b a Ústav kovových materiálů a korozního inženýrství, VŠCHT
VíceTechnologický postup žíhání na měkko
Předmět: Ročník: Vytvořil: Datum: Strojírenská technologie čtvrtý V. Večeřová 25.6.2012 Název zpracovaného celku: Technologický postup žíhání na měkko Technologický postup žíhání na měkko Zadání: Navrhněte
VíceOCELI A LITINY. Ing. V. Kraus, CSc. Opakování z Nauky o materiálu
OCELI A LITINY Ing. V. Kraus, CSc. 1 OCELI Označování dle ČSN 1 Ocel (tvářená) Jakostní Tř. 10 a 11 - Rm. 10 skupina oceli Tř. 12 a_ 16 (třída) 3 obsah všech leg. prvků /%/ Význačné vlastnosti. Druh tepelného
VíceVYUŽITÍ INVESTICE VÝKONNÝ LASER + ROBOT
CENTRUM NOVÝCH TECHNOLOGIÍ A MATERIÁLŮ VYUŽITÍ INVESTICE VÝKONNÝ LASER + ROBOT Doc. Ing. Milan Honner, Ph.D. Ing. Ondřej Soukup odbor TTP - CENTEM 3 Nové technologie - výzkumné centrum Západočeská univerzita
VíceKalení Pomocí laserového paprsku je možné rychle a kvalitně tepelně zušlechtit povrch materiálu až do hloubek v jednotkách milimetrů.
Kalení Pomocí laserového paprsku je možné rychle a kvalitně tepelně zušlechtit povrch materiálu až do hloubek v jednotkách milimetrů. Výhody laserového kalení: Nižší energetická náročnost (kalení pouze
VícePOVLAKY S VYSOKOU EMISIVITOU A METODY JEJICH VYSOKOTEPLOTNÍHO TESTOVÁNÍ
POVLAKY S VYSOKOU EMISIVITOU A METODY JEJICH VYSOKOTEPLOTNÍHO TESTOVÁNÍ Doc. Ing. Milan Honner, Ph.D. - Ing. Ondřej Soukup, Nové technologie výzkumné centrum, Západočeská univerzita v Plzni, Univerzitní
VíceVliv technologie tepelného zpracování na řezivost RO nářadí
Vliv technologie tepelného zpracování na řezivost RO nářadí Dr. Ing. Miloslav KESL PILSEN TOOLS s.r.o., Plzeň, Česká Republika Příspěvek vychází z dlouholetých zkušeností fy PILSEN TOOLS s.r.o. s výsledky
Více2. Struktura a vlastnosti oceli, druhy ocelí Rovnovážné a nerovnovážné struktury oceli, mechanické vlastnosti oceli, druhy konstrukčních ocelí.
2. Struktura a vlastnosti oceli, druhy ocelí Rovnovážné a nerovnovážné struktury oceli, mechanické vlastnosti oceli, druhy konstrukčních ocelí. Struktura oceli Železo (Fe), uhlík (C), "nečistoty". nevyhnutelné
VíceMetalurgie vysokopevn ch ocelí
Metalurgie vysokopevn ch ocelí Vysokopevné svařitelné oceli jsou podle konvence označovány oceli s hodnotou meze kluzu vyšší než 460 MPa. Vysokopevné svařitelné oceli uváděné v normách pod označením M
VíceOK TUBRODUR Typ náplně: speciální rutilová. Ochranný plyn: s vlastní ochranou. Svařovací proud:
OK TUBRODUR 14.70 N 14700: T Z Fe14 Plněná elektroda pro tvrdé návary s velmi vysokou odolností proti opotřebení tvrdými a zrnitými minerály jako pískem, rudou, kamenivem, půdou apod. Otěruvzdornost je
VíceC Cr V Mo Mn Si 2,30% 14,00 % 9,00 % 1,30% 0,50% 0,50%
NÁSTROJOVÁ OCEL CPM 420 V Certifikace dle ISO 9001 CHEMICKÉ SLOŽENÍ C Cr V Mo Mn Si 2,30% 14,00 % 9,00 % 1,30% 0,50% 0,50% CPM 420 V je nová korozivzdorná a současně vysoce otěruvzdorná ocel, vyráběná
VíceOBSERVATION OF KINETICS OF STRUCTURAL CHANGES DURING LONG-TERM ANNEALING OF TRANSITIONAL WELDS ON P91 STEEL
SLEDOVÁNÍ KINETIKY STRUKTURNÍCH ZMĚN BĚHEM DLOUHODOBÉHO ŽÍHÁNÍ PŘECHODOVÝCH SVARŮ OCELÍ P91 OBSERVATION OF KINETICS OF STRUCTURAL CHANGES DURING LONG-TERM ANNEALING OF TRANSITIONAL WELDS ON P91 STEEL Daniela
VíceINFLUENCE OF TEMPERING ON THE PROPERTIES OF CAST C-Mn STEEL AFTER NORMALIZING AND AFTER INTERCRITICAL ANNEALING. Josef Bárta, Jiří Pluháček
VLIV POPOUŠTĚNÍ NA VLASTNOSTI LITÉ C-Mn OCELI PO NORMALIZACI A PO INTERKRITICKÉM ŽÍHÁNÍ INFLUENCE OF TEMPERING ON THE PROPERTIES OF CAST C-Mn STEEL AFTER NORMALIZING AND AFTER INTERCRITICAL ANNEALING Josef
VíceReflexní parotěsná fólie SUNFLEX Roof-In Plus v praktické zkoušce
Reflexní parotěsná SUNFLEX Roof-In Plus v praktické zkoušce Měření povrchových teplot předstěny s reflexní fólií a rozbor výsledků Tepelné vlastnosti SUNFLEX Roof-In Plus s tepelně reflexní vrstvou otestovala
VíceUS 2000 NÁSTROJOVÁ OCEL. Certifikace dle ISO 9001 CHARAKTER CHEMICKÉHO SLOŽENÍ US 2000 US 2000 US Typické oblasti použití.
NÁSTROJOVÁ OCEL Certifikace dle ISO 9001 CHARAKTER CHEMICKÉHO SLOŽENÍ C V W Mo je pro speciální aplikace vyvinutá vysokovýkonná semi-rychlořezná ocel, která svojí koncepcí zaručuje vysokou otěruvzdornost
VícePOPIS PRECIPITAČNÍCH DĚJŮ PŘI SEKUNDÁRNÍM VYTVRZENÍ PM NÁSTROJOVÉ OCELI SE ZVÝŠENÝM OBSAHEM NIOBU. P. Novák, M. Pavlíčková, D. Vojtěch, J.
POPIS PRECIPITAČNÍCH DĚJŮ PŘI SEKUNDÁRNÍM VYTVRZENÍ PM NÁSTROJOVÉ OCELI SE ZVÝŠENÝM OBSAHEM NIOBU P. Novák, M. Pavlíčková, D. Vojtěch, J. Šerák Ústav kovových materiálů a korozního inženýrství, Vysoká
VíceSvařitelnost korozivzdorných ocelí
Svařitelnost korozivzdorných ocelí FAKULTA STROJNÍ, ÚSTAV STROJÍRENSKÉ TECHNOLOGIE L. Kolařík Rozdělení ocelí podle struktury (podle chemického složení) Podle obsahu legujících prvků můžeme dosáhnout různých
VíceUhlík a jeho alotropy
Uhlík Uhlík a jeho alotropy V přírodě se uhlík nachází zejména v karbonátových usazeninách, naftě, uhlí, a to jako směs grafitu a amorfní formy C. Rozeznáváme dvě základní krystalické formy uhlíku: a)
VíceProkalitelnost Prokalitelností Čelní zkouška prokalitelnosti: Stanovení prokalitelnosti výpočtem:
Prokalitelnost Prokalitelností se rozumí hloubka průniku zákalné struktury směrem od povrchu kaleného dílu. Snahou při kalení je, aby zákalnou strukturu tvořil především martenzit, vznikající strukturní
Více
