1 SANItech tel.: , fax: Návod na montáž, obsluhu a údržbu ECLAIR, ECLAIR b, ECLAIR TC 6/2013 (8/2007)

2 ECLAIR, ECLAIR B, ECLAIR TC ECLAIR ECLAIR B ECLAIR TC Použití Ventily PRESTO ECLAIR jsou určeny pro splachování klozetových mís přímo z vodovodního systému, bez použití dalších zásobníků vody. Technické údaje Připojovací závit : 1¼ Průtočné množství : cca 90 lt/min ( 1,5 lt/s ) Splachovací množství : cca 9 litrů Splachovací čas : cca 7 vteřin Splachovací trubka : vnější ø 32 mm (3) chrom P47020 nebo P47938, PVC P

3 Montáž ECLAIR Ventil se používá pro montáž na stěnu. K jeho upevnění ke zdi je určen závit M 7 x 1,5 na zadní straně těla ventilu do kterého se zašroubuje vrutový šroub obj.č. PT9207 a ventil se zašroubuje do hmoždinky ø 8 mm. Splachovací trubka se upraví podle potřeby. POZOR! Její svislá délka nesmí být kratší než 500 mm. K ventilu se připojí přívod vody. Na splachovací trubku s vnějším ø 32 mm se nasune upevňovací matice s těsnícím kroužkem P10400 (1), trubka se zasune do ventilu na doraz a maticí upevní. Pro zajištění trubky se doporučuje použít příchytky P47003 s gumovým dorazem pro WC poklop, nebo P47004 (2). Pro připojení do WC mísy se použije manžeta DP0004, která se nasune na spodní konec trubky (lze upravit) a s trubkou se vsune do přistavené WC mísy. Splachovací trubka nesmí být vsunuta do keramiky až na doraz, protože při vyšším tlaku vody dochází k protitlaku a voda vystřikuje z přisávacího otvoru na zadní straně ventilu. WC mísa se upevní k podlaze. Doporučená dovýbava: Filtry JUDO se zpětným proplachem na SV síto = 0,1 mm a TV síto = 0,3 mm, nebo jiný typ filtrů se síty uvedené hrubosti. V případě, že na vstupech nebudou filtry nainstalovány, na případné nečistoty ve ventilech se nevztahuje záruka. 3

4 ECLAIR B Ventil je určen pro montáž do stěny. Pro zakrytí otvoru má přední krycí desku o ø 134 mm, která se nasune na pouzdro tlačítka. Pro zajištění tlačítka proti jakémukoliv posuvu se doporučuje upevnit přívodní potrubí v blízkosti ventilu, nebo prostor za ventilem vyplnit pevnou hmotou. Přisávací otvor musí zůstat volný! Splachovací trubka se upraví podle potřeby. POZOR! Její svislá délka nesmí být kratší než 500 mm. K ventilu se připojí přívod vody. Na splachovací trubku s vnějším ø 32 mm se nasune upevňovací matice s těsnícím kroužkem P10400 (1), trubka se zasune do ventilu na doraz a maticí upevní. Pro připojení do WC mísy se použije manžeta SCHELL DP0004, která se nasune na spodní konec trubky (lze upravit) a s trubkou se vsune do přistavené WC mísy. Splachovací trubka nesmí být vsunuta do keramiky až na doraz, protože při vyšším tlaku vody dochází k protitlaku a voda vystřikuje z přisávacího otvoru na zadní straně ventilu. WC mísa se upevní k podlaze. 4

5 ECLAIR TC Ventil je konstruován k montáži za stěnu nebo za panel. K tomuto účelu slouží montážní rámeček, do kterého se upevní ventil dodaným šroubem M 7 s podložkou. Pro tlačítkovou soupravu se ve stěně, nebo v panelu vyvrtá otvor ø 22 mm. Podle potřeby lze upravit délku tlačítkové vložky: v PE trubce je vsunuto pouzdro se závitem. Pouzdro se vytáhne a odloží stranou. Závitová trubka i PE trubka se zkrátí podle tloušťky stěny E + 13 mm. Potom se do PE trubky vmáčkne pouzdro se závitem. Tlačítko se prostrčí vyvrtaným otvorem, na něj se nasune montážní rámeček a obojí se upevní podložkou a maticí. Do pouzdra se našroubuje až na doraz plastová destička s pojistnou maticí. Zadní díl rámečku se demontuje, na něj se upevní ventil a tato sestava se upevní k přednímu dílu. Vzdálenost ventilu od plastové destičky tlačítka se upraví buď posuvem sestavy s ventilem, nebo posuvem plastové destičky, která se zajistí pojistnou maticí. 5

6 Úprava tlačítka Tlačítka se dodávají ve čtyřech provedeních podle tloušťky stěny (E) : 0,1 až 1,5 cm, 1,5 až 20 cm, 20 až 30 cm a větší než 30 cm. Provedení 0,1 až 1,5 cm se neupravuje. (Obr.7). Ostatní se upravují takto: skrz stěnu se vyvrtá otvor o průměru 22 až 30mm (obr. 6 ). Tlačítko se zasune do otvoru a upevní se podložkou (1) a maticí (2). Přebytečná délka za maticí (2) se uřízne na rozměr podle potřeby. Do plastové vnitřní trubky se pomocí gumové paličky zamáčkne vložka se závitem (3), která je v dodávce našroubovaná na šroubu opěrky a do ní se našroubuje opěrka (4). Tento celý postup je znázorněn na obr. 8. Pokud bude ventil upevněn pouze na potrubí záleží na vzdálenosti jeho tlačítka od stěny. Jestliže se použije montážní rámeček musí se pod podložku (1) tento rámeček upevnit. K zadnímu dílu rámečku se podložkou (5) a šroubem (6) připevní ventil. Potom se nastaví opěrka (4) podle obr. 9 a zajistí pojistnou maticí (7). 6

7 Demontáž při opravě U ventilů ECLAIR a ECLAIRTC klíčem o.k.25 vyšroubovat kartuši z tělesa ventilu. U ventilu ECLAIR B stáhnout krycí desku (12), klíčem o.k. 38 vyšroubovat pouzdro tlačítka (11) a trubkovým klíčem 32 kartuši vyšroubovat. Někdy se samotné pouzdro neuvolní a vyšroubuje se celá kartuše. Rukou stáhnout pouzdro pístu (1). Pevně se musí držet tlačítko (10 nebo 13) a silnějším šroubovákem se vyšroubuje sestava pístu (2) z tlačítka. Stává se dosti často, že se slepá matice, která upevňuje píst na hřídelce, vyšroubuje dříve než celá sestava pístu. V tomto případě dejte stranou matici a píst strhněte ze hřídelky i s O-kroužkem, který je uvnitř pod maticí. Potom se stlačí a pevně drží tlačítko tak, aby se zpřístupnilo osazení hřídelky ø 12 mm. Kleštěmi se za tento průměr hřídel povolí a rukou vyšroubuje. Tím se celá sestava kartuše rozloží na hřídel s pístem (2), vložku (3), těleso kartuše (8), pružinu (9), tlačítko (10 nebo 13). Těsnící kroužek (7) hřídele je vsazen do tělesa kartuše. Při jeho výměně dbejte na správné umístění. Plnou plochou se zasune dovnitř. 7

8 Závady a jejich odstranění 1. Pod tlačítkem odkapává voda. Vadné těsnění hřídele pístu pol. 7. Vyměnit těsnění. 2. Výtokový čas je kratší. Vadné těsnění hřídele pístu pol. 7. Vyměnit těsnění. Opotřebená manžeta pístu na pol. 2. Vyměnit píst. Usazený vodní kámen na vnitřní stěně tělesa ventilu. Vyčistit. Vypadlá pružina samočištění Nasadit nebo doplnit 3. Výtokový čas je delší. Ucpaný přepouštěcí otvor u pružiny Vyměnit píst. Prasklá pružina pod tlačítkem pol. 9. Vyměnit. Usazený vodní kámen v pouzdru tlačítka. Vyčistit. Ohnutá hřídel pístu. Vyměnit píst. 4. Ventil nezavírá vodu. Stejné příčiny jako v bodě 3. Čištění a mytí: Povrch se smí umývat pouze čistou vodou s jemnýmí mýdlovými prostředky. Rozpouštědla, lihové čistící prostředky a jakékoliv leštící nebo brusné pasty poškozují výrobek a jejich používání je zakázáno. 8

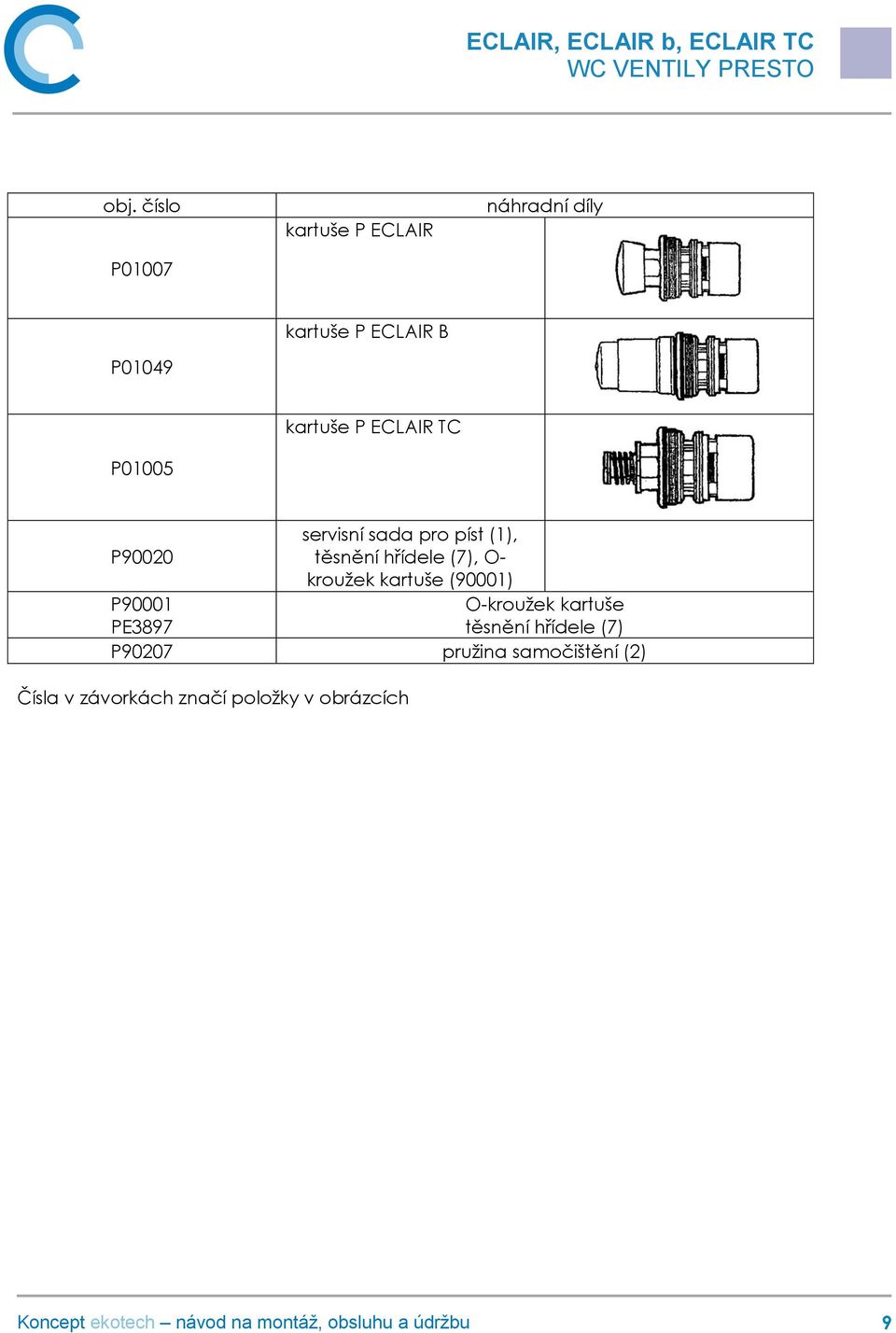

9 obj. číslo P01007 kartuše P ECLAIR náhradní díly P01049 kartuše P ECLAIR B P01005 kartuše P ECLAIR TC servisní sada pro píst (1), P90020 těsnění hřídele (7), O- kroužek kartuše (90001) P90001 O-kroužek kartuše PE3897 těsnění hřídele (7) P90207 pružina samočištění (2) Čísla v závorkách značí položky v obrázcích 9

10 Záruka a pozáruční servis Záruční doba Firma KONCEPT EKOTECH s.r.o. poskytuje záruku na prodávané produkty po dobu dvou let od data prodeje koncovému uživateli. Produkty jsou u výrobce řádně testovány a zkoušeny a odpovídají příslušným evropským standardům a normám. Firma KONCEPT EKOTECH s.r.o. se zavazuje vyřídit reklamaci vadného zboží za dále uvedených podmínek. Hlášení reklamace V případě záruční reklamace je potřeba uplatňovat nárok na vyřízení reklamace v místě, kde byl výrobek (produkt) zakoupen, popř. servis nahlásit písemně - vyplnit Reklamační a servisní protokol RSP na v sekci SERVIS, nebo mailem na adresu: info@koncept-ekotech.com, kde je požadavek zaevidován a předán k vyřízení technickému oddělení firmy KONCEPT EKOTECH s.r.o. Mechanické poškození a neúplnost výrobku Kupující je povinen zboží při převzetí od prodávajícího či od dopravce co nejdříve prohlédnout. Případné nedostatky musí při osobním odběru neprodleně oznámit prodávajícímu. Jestliže zákazník zjistí nesrovnalosti v počtu kusů případně poškození obalů při doručení zboží dopravcem, musí reklamaci uplatnit u dopravce. Na jiným způsobem uplatněnou reklamaci mechanického poškození či nekompletnosti výrobku nebude brán zřetel. Způsob reklamace Zákazník reklamuje zboží na základě nákupního dokladu (faktura + dodací list + záruční list). Závada musí být specifikována co nejpřesněji (v RSP), doloženy musí být případné předchozí opravy, mající vliv na záruku. Pokud zákazník nesplní tyto podmínky, nelze reklamaci řešit výměnou za jiné zboží nebo odstoupením od smlouvy. Pokud zákazník reklamuje zboží osobně, je předpokládáno, že opravené zboží opět osobně vyzvedne. Pokud si přeje opravené zboží zaslat poštou, je povinen to uvést při uplatnění reklamace. Jestliže je vadné zboží zasláno poštou, je opravené či vyměněné zboží zasláno zpět rovněž poštou. Dopravné na reklamaci hradí zákazník, dopravné zpět hradí firma KONCEPT EKOTECH s.r.o. Odstranění vady V době záruky zajistí firma KONCEPT EKOTECH s.r.o. nebo pověřená servisní organizace odstranění poruchy výrobku, způsobené výrobní vadou nebo vadným materiálem tak, aby mohl být výrobek opět řádně používán. Firma KONCEPT EKOTECH s.r.o. si vyhrazuje právo vyřídit reklamaci buď opravou vadného produktu nebo náhradou vadného produktu produktem stejných nebo lepších technických parametrů nebo poskytnutím finanční náhrady s přihlédnutím k aktuální ceně produktu. 10

11 Náhrada za neoprávněnou reklamaci Pokud bylo při opravě zjištěno, že závada vznikla způsobem, který je vyloučen ze záručních oprav nebo pokud se závada na výrobku neprojeví, je reklamující strana povinna uhradit firmě KONCEPT EKOTECH s.r.o., případně pověřené servisní organizaci náklady spojené s testováním a manipulací. Zánik záruky Nárok na uplatnění záruky u vadných výrobků nebo jejich částí na náklady firmy KONCEPT EKOTECH s.r.o. zaniká v těchto případech: - při poškození, které způsobily nečistoty ve vodě, vodní kámen nebo neodborná instalace, která byla provedena v rozporu s návodem - v případech, kdy nejsou na přívodech studené vody (SV) a teplé vody (TV) nainstalovány filtry, které jsou předepsány v návodech. Pro termostatické, elektronické, samouzavírací a ostatní mechanické ventily a zařízení jsou filtry nezbytnou podmínkou. Doporučená jemnost síta filtru pro SV = 0,1mm, pro TV = 0,3mm. - není-li shodný tlak přívodu teplé a studené vody - poškození produktu z důvodů čištění pomocí agresivních a abrazivních čistících prostředků (ošetřování povrchu) - neodborného zásahu neoprávněnou osobou - běžného opotřebení (např. těsnění a pod.) Ostatní podmínky Reklamace vad a záruční servis se dále řídí dalšími ustanoveními Občanského zákoníku a Zákona na ochranu spotřebitele České republiky. Koncept ekotech s.r.o., Letohradská 54, Praha 7, tel , fax
