1 Návod k použití a montáži Prostorový odsavač par Hermano Obsah Strana 2 Strana 3 Strana 4 Strana 5 Strana 6 Strana 7 Strana 10 Strana 11 Strana 12 Předmluva Bezpečnostní pokyny Všeobecné funkce Popis výrobku Ovládací pole Čištění a péče Odstranění závad Záruční podmínky Likvidace obalu a spotřebiče Technické údaje

2 Předmluva Vážená zákaznice, vážený zákazníku, děkujeme Vám za nákup odsavače par firmy Gutmann. Srdečně Vám k nákupu gratulujeme. Abyste měli opravdu dlouho radost z Vašeho odsavače, prosíme Vás, abyste přesně dbali našich rad a pokynů pro vyloučení pozdějších závad. Prosím pečlivě uschovejte tento návod k použití a montáži, pokud byste později případně potřebovali něco zjistit. Vážená zákaznice, vážený zákazníku, protože nám velmi záleží na Vaší bezpečnosti, jsou naše odsavače par testovány v akreditovaném zkušebním ústavu TÜV Süddeutschland. S tím výsledkem, že mohl být Váš odsavač par označen zkušební značkou GS. Abyste si byli i po montáži jistí, že jste se rozhodli pro optimální spotřebič, měli byste si nechat Váš odsavač par namontovat Vaším prodejcem nebo školeným odborníkem. Přejeme Vám hodně radosti při vaření a příjemný vzduch ve Vaší kuchyni. Vaše firma Gutmann GmbH

3 Bezpečnostní pokyny Tento návod k použití obsahuje důležité pokyny, kterých musíte dbát, abyste mohli instalovat a provozovat odsavač par bez nebezpečí a bez závad. Návod k použití a montáži pečlivě uschovejte pro pozdější využití. Účelové použití Instalace Nebezpečí otravy! Odsavač par je určen výlučně k odstranění kuchyňských par nad varnými spotřebiči, které jsou používány v domácnosti. Každý jiný způsob používání není dovolen. Nedovolený způsob používání odsavače par může způsobit nebezpečí osobám a okolním předmětům. Odsavač par není určen k odkládání předmětů jako např. lahví nebo kořenek nebo jiných volných předmětů. Přístroj smí být připojen pouze autorizovaným odborníkem při dodržení všech příslušných předpisů elektrorozvodného podniku a stavebních předpisů dané země. Při montáži dbejte pokynů v montážním návodu! Poškozené spotřebiče nesmějí být uváděny do provozu. Vadné díly musí být nahrazeny originálními díly. Opravy smějí být prováděny pouze autorizovaným odborným personálem. Je-li odsavač par v provozu s odvětráním provozován současně s jinými topeništi závislými na vzduchu v jedné místnosti (např. kamna na dřevo, uhlí, topný olej nebo plyn), může dojít vlivem vznikajícího podtlaku v místnosti k zpětnému přivádění smrtelně nebezpečných zplodin ze spalování. Uživatel se proto musí kdykoli postarat o dostatečný přívod vzduchu. Podtlak v místnosti nesmí být větší než 4 Pa (0,04 mbar). Nebezpečí požáru! Odsavač par nesmí být nikdy provozován bez tukového filtru a musí být vždy pod dozorem. Přesycené tukové filtry znamenají nebezpečí požáru! Flambování a fritování pod odsavačem par je povoleno pouze pod dohledem. Dbejte na pravidelné čištění tukových filtrů.

4 Nebezpečí úrazu el.proudem! Technické změny vyhrazeny! Plynové spotřebiče používejte pod odsavačem par pouze s nasazenými hrnci! Pokud používáte najednou více než 3 plynové varné zóny, provozujte odsavač par na stupni 2 nebo vyšším. Zabráníte tak nahromadění tepla ve spotřebiči. Odsavač par nikdy nečistěte parním čističem ani tlakem vody. Při čištění odsavač vždy odpojte od přívodu el.proudu. Všeobecné funkce Odsavač par je zkonstruován speciálně pro odvádění kuchyňských par v domácnosti. Stoupající kuchyňské páry jsou zachycovány odsavačem a vedeny pomocí skleněného bezpečnostního štítu k tukovým filtrům. Odstup skleněného bezpečnostního štítu od těla odsavače je nastaven tak, že vzniká postranní odsávání. Kovový tukový filtr je v uchycení za skleněným štítem přidržován magnetickou páskou, takže jej můžete za účelem čištění vyjmout bez pomoci nástroje. Osvětlení v podobě halogenové zářivky je umístěno symetricky za skleněným štítem a centrálně osvětluje varné pole. Odsavač par se vyrábí z ušlechtilých, snadno čistitelných materiálů, jako např. sklo a nerezová ocel. Výkon odvětrání a osvětleníjsou řízeny dotykovou klávesnicí. O provozním stavu odsavače par informují LED-kontrolky na ovládacím panelu.

5 Popis výrobku 1 tělo odsavače par 2 ovládací pole 3 halogenové osvětlení 4 kovový tukový filtr 5 bezpečnostní sklo 6 vložka filtru

6 Ovládací pole Ovládací pole se skládá ze 7 tlačítek. Výkon odvětrání První 4 tlačítka řídí výkon odvětrání. Tlačítko 1 = nízký výkon odvětrání Tlačítko 2 = střední výkon odvětrání Tlačítko 3 = vysoký výkon odvětrání Tlačítko Int = intenzivní stupeň Pro zapnutí stiskněte libovolné tlačítko. Odsavač par vypnete tím, že opětovně stisknete podsvícená tlačítka. Intenzivní stupeň se automaticky po 3 minutách přepne zpět na vysoký výkon odvětrání (stupeň 3). Automatický doběh ventilátoru Osvětlení (s možností ztlumení jasu) Ukazatel čištění tukového filtru Stisknutím tlačítka se symbolem hodin se aktivuje automatický doběh ventilátoru. Odsavač par je provozován nejprve 5 minut na stupni 3 a poté se postupným přepínáním každých 5 minut přes stupeň 2 a 1 automaticky vypne. Stiskněte krátce tlačítko se symbolem osvětlení, abyste osvětlení zapnuli. Opětovným dlouhým stiskem se osvětlení ztlumí. Pro zvýšení jasu osvětlení musíte opět delší dobu podržet stisknuté tlačítko se symbolem osvětlení. Stisknete-li tlačítko jednou krátce, osvětlení se vypne. Když se rozsvítí ukazatel čištění tukového filtru (tlačítko vpravo), musíte tukový filtr vyčistit. Po vyčištění tukového filtru držte pravé tlačítko stisknuté minimálně 5 sekund. Kontrolka ukazatele pak zhasne.

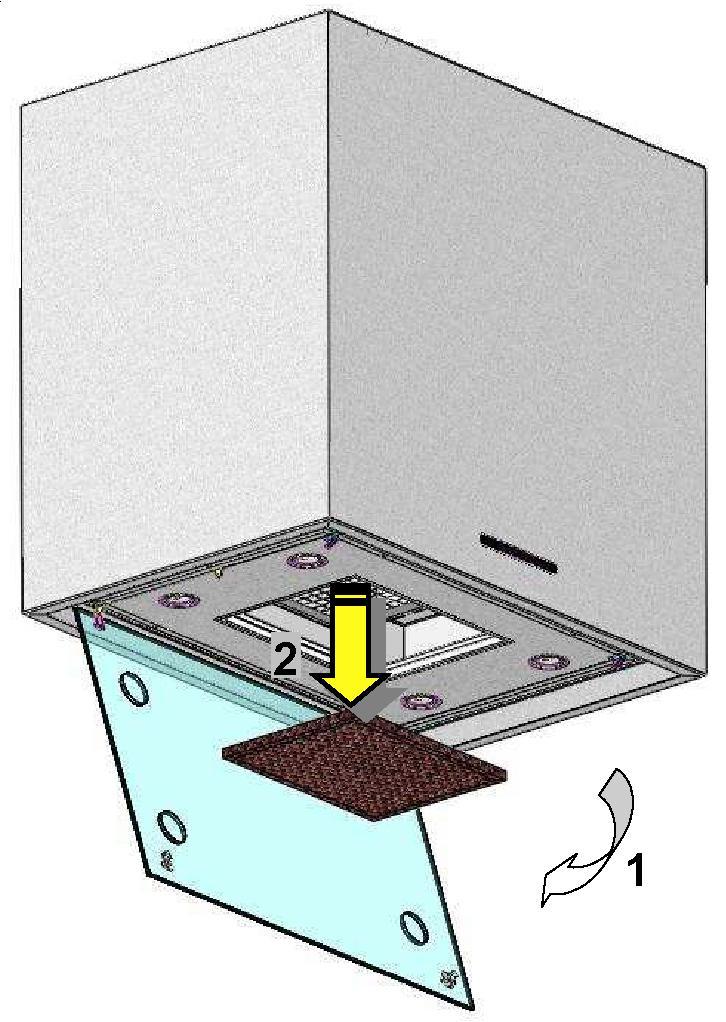

7 Čištění a péče Čištění povrchových ploch Nebezpečí úrazu el.proudem! Odsavač par odpojte od přívodu el.energie vytažením zástrčky nebo vypnutím pojistky. Při čištění dbejte na to, aby do spotřebiče nevnikla voda. Včasné čištění povrchových ploch Vám ušetří pozdější odstraňování zaschlých nečistot. Při čištění používejte pouze běžné mycí prostředky nebo víceúčelové čističe, které jsou vhodné pro čištění nerezové oceli / aluminia a skla. Nikdy nepoužívejte abrazivní čisticí prostředky ani ocelovou vlnu. Po čištění odsavače ošetřete nerezové plochy ochranným prostředkem na nerezovou ocel. Lakovaný povrch čistěte pouze slabým mycím roztokem a velmi měkkým hadříkem. Skleněný štít čistěte běžným mycím prostředkem a poté utřete do sucha měkkým hadříkem. Vyjmutí a čištění tukového filtru Nebezpečí požáru! Tukovými částečkami může dojít k negativnímu ovlivnění výkonu odsavače a zvyšuje se také nebezpečí požáru. Abyste požáru předešli, je bezpodmínečně nutné pravidelně čistit kovový tukový filtr (viz Ukazatel čištění tukového filtru ). Filtry čistěte nejpozději jednou za 14 dní. Při čištění nejprve zatlačte oběma rukama bezpečnostní sklo směrem nahoru a poté pomalu vytáhněte dolů. Kovový tukový filtr umístěný za bezpečnostním sklem je přidržován magnetickou páskou a lze jej snadno sklopit dolů. Skleněný štít s kovovým tukovým filtrem čistěte nejlépe v myčce nádobí a používejte šetrné mycí prostředky.

8 Za eventuální zabarvení použitím agresivních prostředků do myčky nepřebírá výrobce záruku. Vyhněte se v každém případě teplotám nad 65 C. Pozor: nepoužívejte 3-fázové mycí prostředky ani nemyjte filtry v myčce pro živnostenské použití. Čištění agresivními prostředky jako benzín, aceton, trichlorethylen atd. vede ke zničení filtru! Kovový tukový filtr po čištění nasaďte zpět a bezpečnostní sklo tlačte vzhůru, dokud nezaklapne.

9 Výměna osvětlení Vadné osvětlovací těleso musí být neprodleně vyměněno. Před výměnou osvětlovacího tělesa odpojte odsavač par od přívodu el.energie! Osvětlovací tělesa zůstanou ještě nějakou dobu horká. Vyčkejte prosím před výměnou, dokud osvětlovací těleso nevychladne. Po vychladnutí musíte nejprve pomocí malého šroubováku odstranit skleněný kryt. Poté můžete vytáhnout osvětlovací těleso. Při nasazování nového osvětlovacího tělesa se bezpodmínečně vyhněte kontaktu s pokožkou. Poté opět nasaďte skleněný kryt a lehce na něj zatlačte, dokud kryt nezaklapne.

10 Odstranění závad Obraťte se prosím ihned na autorizovaný servis v případě, že: - Váš odsavač par způsobuje nedefinovatelné zvuky a Vy nemůžete najít při kontrole odtahového potrubí žádné nedostatky; - zjistíte, např.poslechem zvláštního hluku, že motor funguje nesprávně nebo je vadný; - spínání řádně nefunguje. Uveďte prosím bezpodmínečně označení typu Vašeho odsavače a k tomu příslušné sériové číslo AB. Tato čísla najdete na typovém štítku. Typový štítek se nachází v oblasti filtrů ve vnitřní části odsavače. Servisní služba a zákaznický servis: Kontaktujte svého dodavatele.

11 Ze záruky se vylučuje Přepravní škody: Záruka pro export Prohlášení dovozce do ČR: Zkontrolujte si prosím Váš nový spotřebič dříve, než bude u Vás doma namontován. V případě škody kontaktujte prosím Vašeho dodavatele. Nesprávná instalace: jako např. nedostatečný výkon spotřebiče nebo nesprávné elektrické připojení. Nedostatky, které vznikly důsledkem změn provedených na spotřebiči po dodání, jsou rovněž ze záruky vyloučeny. Vyloučeny jsou dále opotřebení svítidel, aktivních uhlíkových filtrů nebo zabarvení lakovaných povrchů a další mechanická poškození. Záruční podmínky v případě exportu jsou uvedeny ve všeobecných dodatcích a obchodních podmínkách příslušného generálního dovozce. Prohlašujeme, že vlastnosti výrobku splňují požadavky evropských směrnic 73/23/EEC (elektrické spotřebiče nízkého napětí) a 89/336/EEC (elektromagnetická kompatibilita), jakož i požadavky platných nařízení vlády dle zákona č.22/1997 Sb. a požadavky technických předpisů. Dále prohlašujeme, že výrobek je za obvyklého použití bezpečný a jsou přijata opatření, kterými je zabezpečena shoda všech výrobků uváděných na trh. Hlučnost: stupeň 1: 38 db(re 1 pw) stupeň 3: 52 db(re 1 pw) intenzivní stupeň: 58 db(re 1 pw)

12 Likvidace obalu a dosloužilého spotřebiče Obal Odsavač par Obal spotřebiče je recyklovatelný. Jako obalový materiál byl použit karton a polyetylénová fólie(pe). Tyto materiály je nutno zlikvidovat ekologickým způsobem a dle místně platných předpisů. Ohledně ekologické likvidace starých domácích spotřebičů se informujte na příslušném obecním úřadě. Ochrana životního prostředí Technické údaje Připojení k el.síti: Osvětlovací těleso: Tento spotřebič je označen v souladu s evropskou směrnicí 2002/96/ES o elektrických a elektronických spotřebičích (waste electrical and electronic equipment - WEEE). Tato směrnice udává rámec pro zpětný odběr a recyklaci starých spotřebičů, které jsou platné v celé Evropské unii. O aktuálních způsobech likvidace se informujte u Vašeho obchodníka. 230 V / 50 Hz, max. 500 Wattů halogenová zářivka: typ G/ (12 V, 20 Wattů)
