ÚLOHA 6. Úloha 6: Stěžejní body tohoto příkladu:
|
|
- Richard Špringl
- před 8 lety
- Počet zobrazení:
Transkript

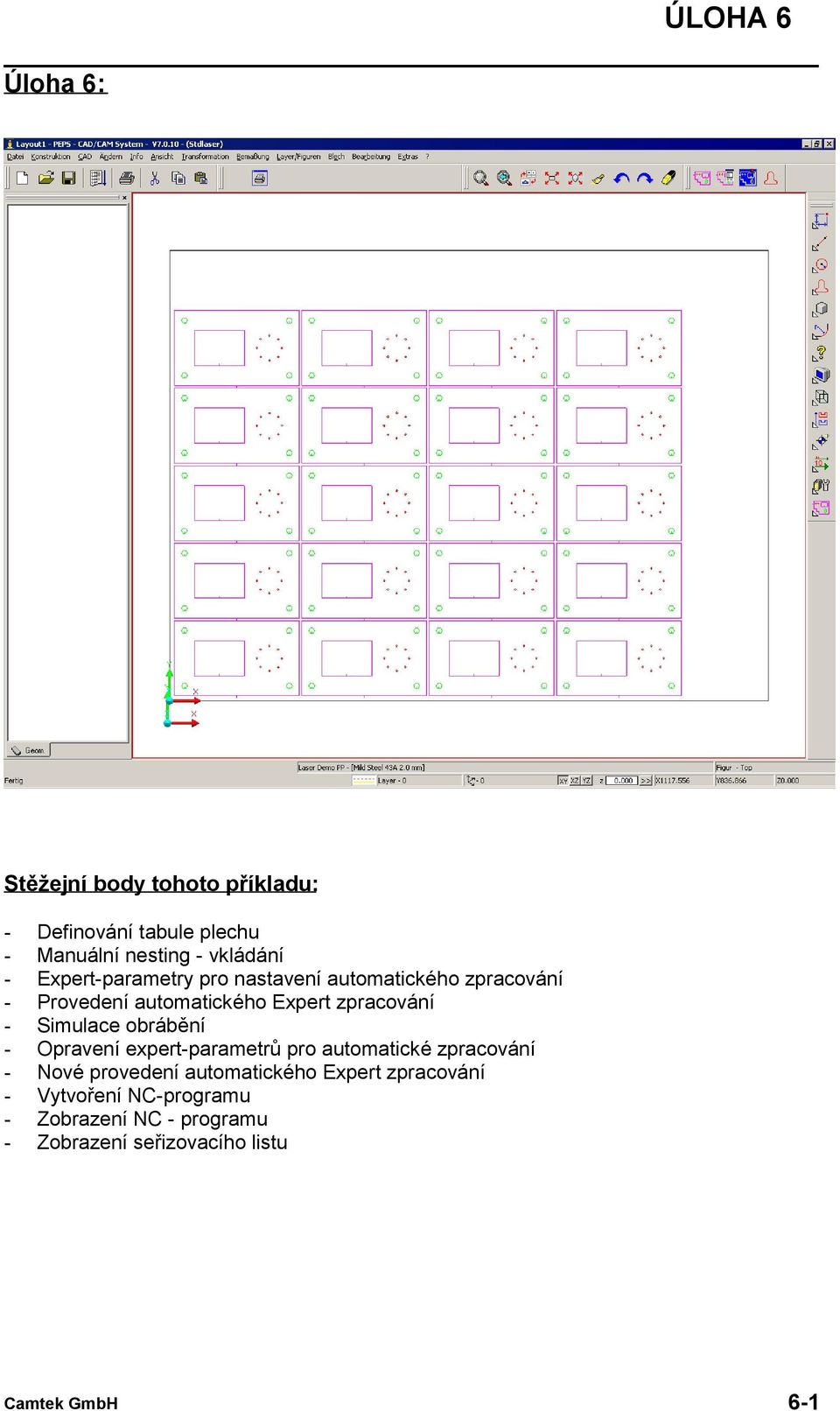

1 Úloha 6: Stěžejní body tohoto příkladu: - Definování tabule plechu - Manuální nesting - vkládání - Expert-parametry pro nastavení automatického zpracování - Provedení automatického Expert zpracování - Simulace obrábění - Opravení expert-parametrů pro automatické zpracování - Nové provedení automatického Expert zpracování - Vytvoření NC-programu - Zobrazení NC - programu - Zobrazení seřizovacího listu Camtek GmbH 6-1
2 6-2 Camtek GmbH

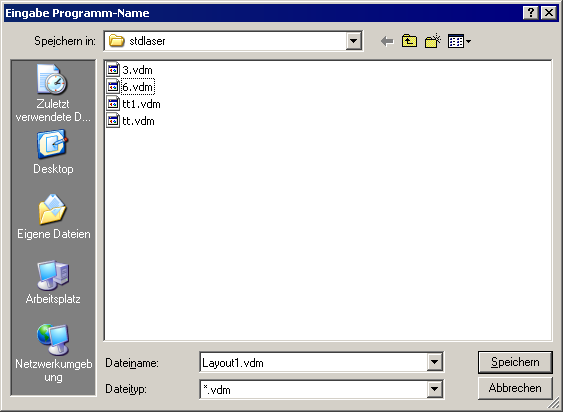

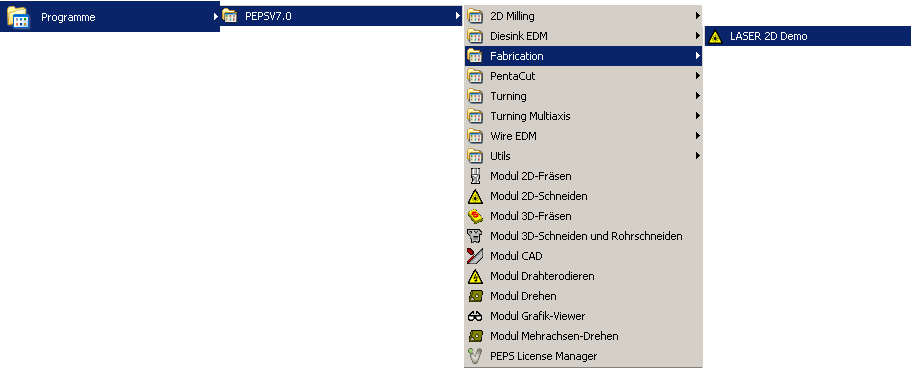

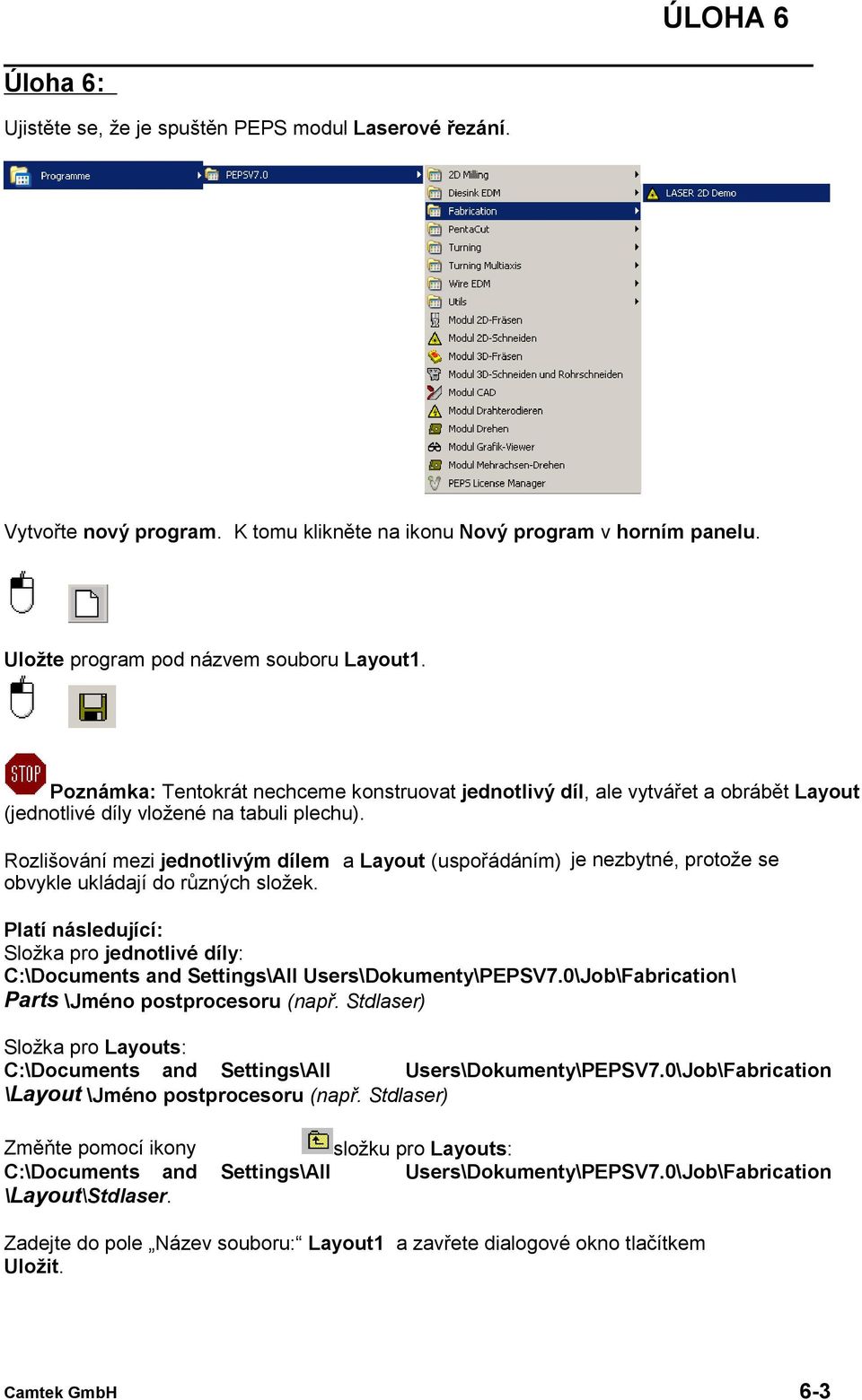

3 Úloha 6: Ujistěte se, že je spuštěn PEPS modul Laserové řezání. Vytvořte nový program. K tomu klikněte na ikonu Nový program v horním panelu. Uložte program pod názvem souboru Layout1. Poznámka: Tentokrát nechceme konstruovat jednotlivý díl, ale vytvářet a obrábět Layout (jednotlivé díly vložené na tabuli plechu). Rozlišování mezi jednotlivým dílem a Layout (uspořádáním) je nezbytné, protože se obvykle ukládají do různých složek. Platí následující: Složka pro jednotlivé díly: C:\Documents and Settings\All Users\Dokumenty\PEPSV7.0\Job\Fabrication\ Parts \Jméno postprocesoru (např. Stdlaser) Složka pro Layouts: C:\Documents and Settings\All Users\Dokumenty\PEPSV7.0\Job\Fabrication \Layout \Jméno postprocesoru (např. Stdlaser) Změňte pomocí ikony složku pro Layouts: C:\Documents and Settings\All Users\Dokumenty\PEPSV7.0\Job\Fabrication \Layout\Stdlaser. Zadejte do pole Název souboru: Layout1 a zavřete dialogové okno tlačítkem Uložit. Camtek GmbH 6-3

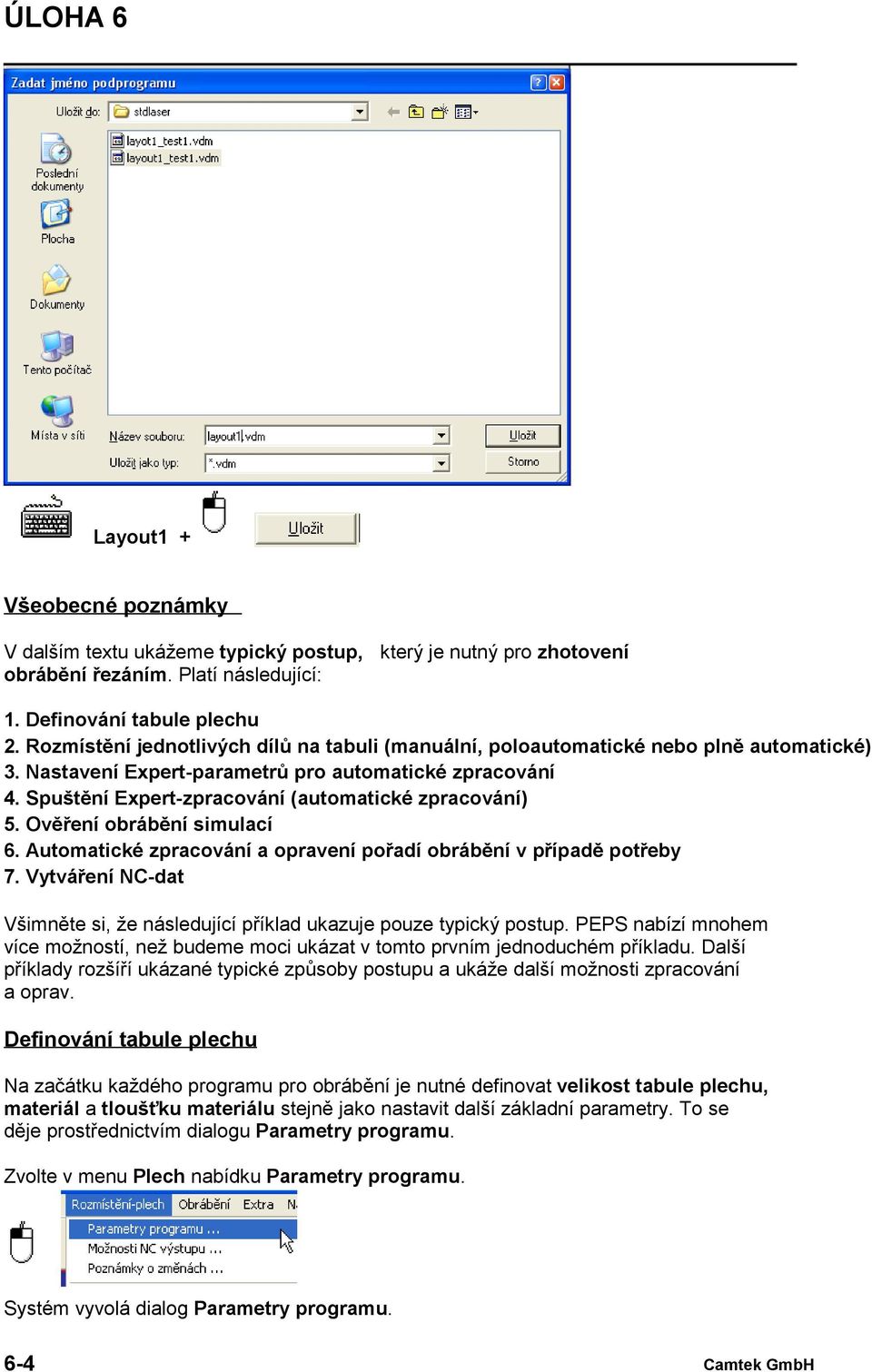

4 Layout1 + Všeobecné poznámky V dalším textu ukážeme typický postup, který je nutný pro zhotovení obrábění řezáním. Platí následující: 1. Definování tabule plechu 2. Rozmístění jednotlivých dílů na tabuli (manuální, poloautomatické nebo plně automatické) 3. Nastavení Expert-parametrů pro automatické zpracování 4. Spuštění Expert-zpracování (automatické zpracování) 5. Ověření obrábění simulací 6. Automatické zpracování a opravení pořadí obrábění v případě potřeby 7. Vytváření NC-dat Všimněte si, že následující příklad ukazuje pouze typický postup. PEPS nabízí mnohem více možností, než budeme moci ukázat v tomto prvním jednoduchém příkladu. Další příklady rozšíří ukázané typické způsoby postupu a ukáže další možnosti zpracování a oprav. Definování tabule plechu Na začátku každého programu pro obrábění je nutné definovat velikost tabule plechu, materiál a tloušťku materiálu stejně jako nastavit další základní parametry. To se děje prostřednictvím dialogu Parametry programu. Zvolte v menu Plech nabídku Parametry programu. Systém vyvolá dialog Parametry programu. 6-4 Camtek GmbH

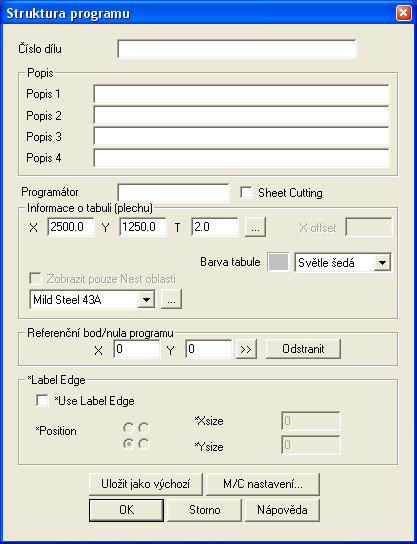

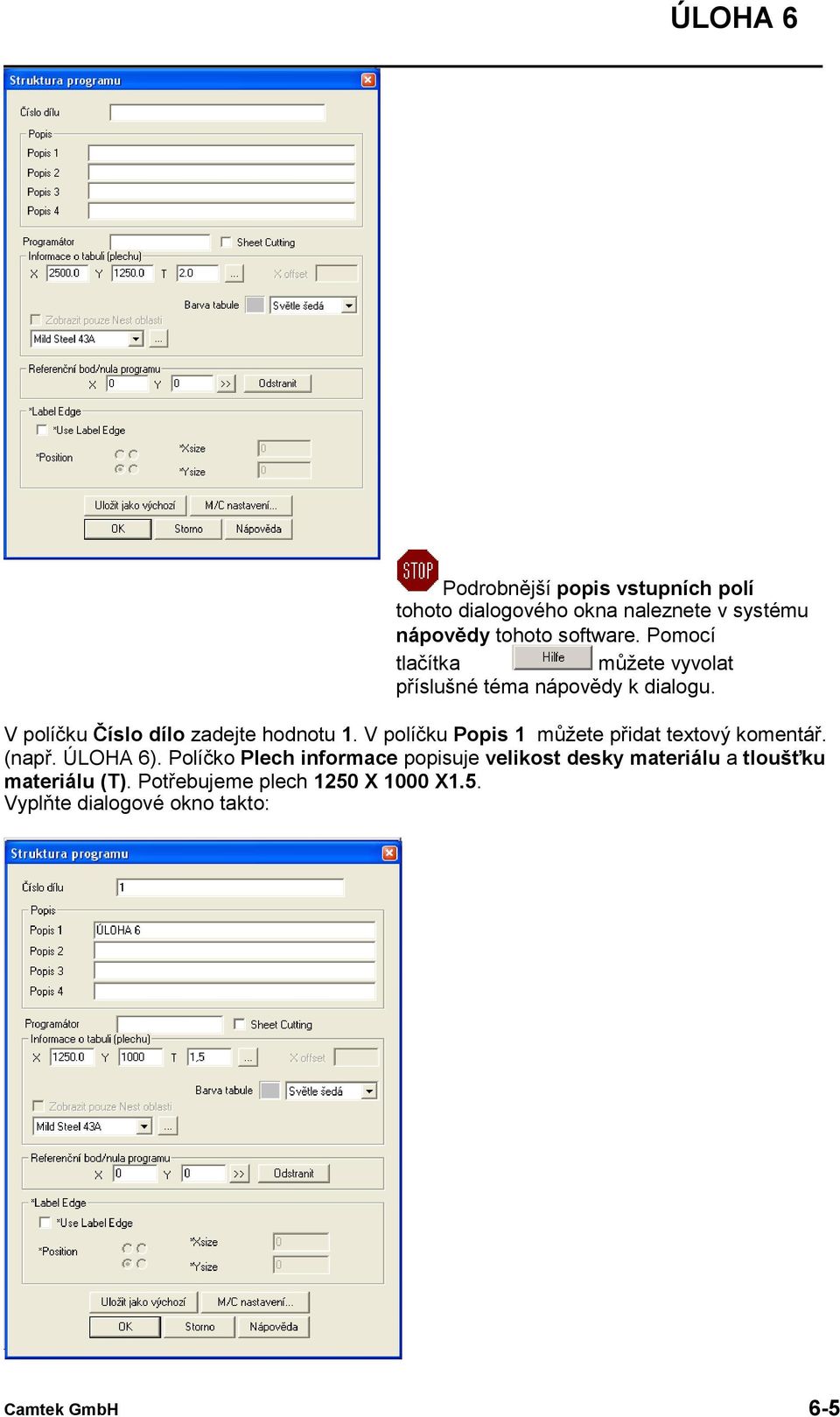

5 Podrobnější popis vstupních polí tohoto dialogového okna naleznete v systému nápovědy tohoto software. Pomocí tlačítka můžete vyvolat příslušné téma nápovědy k dialogu. V políčku Číslo dílo zadejte hodnotu 1. V políčku Popis 1 můžete přidat textový komentář. (např. ÚLOHA 6). Políčko Plech informace popisuje velikost desky materiálu a tloušťku materiálu (T). Potřebujeme plech 1250 X 1000 X1.5. Vyplňte dialogové okno takto: Camtek GmbH 6-5

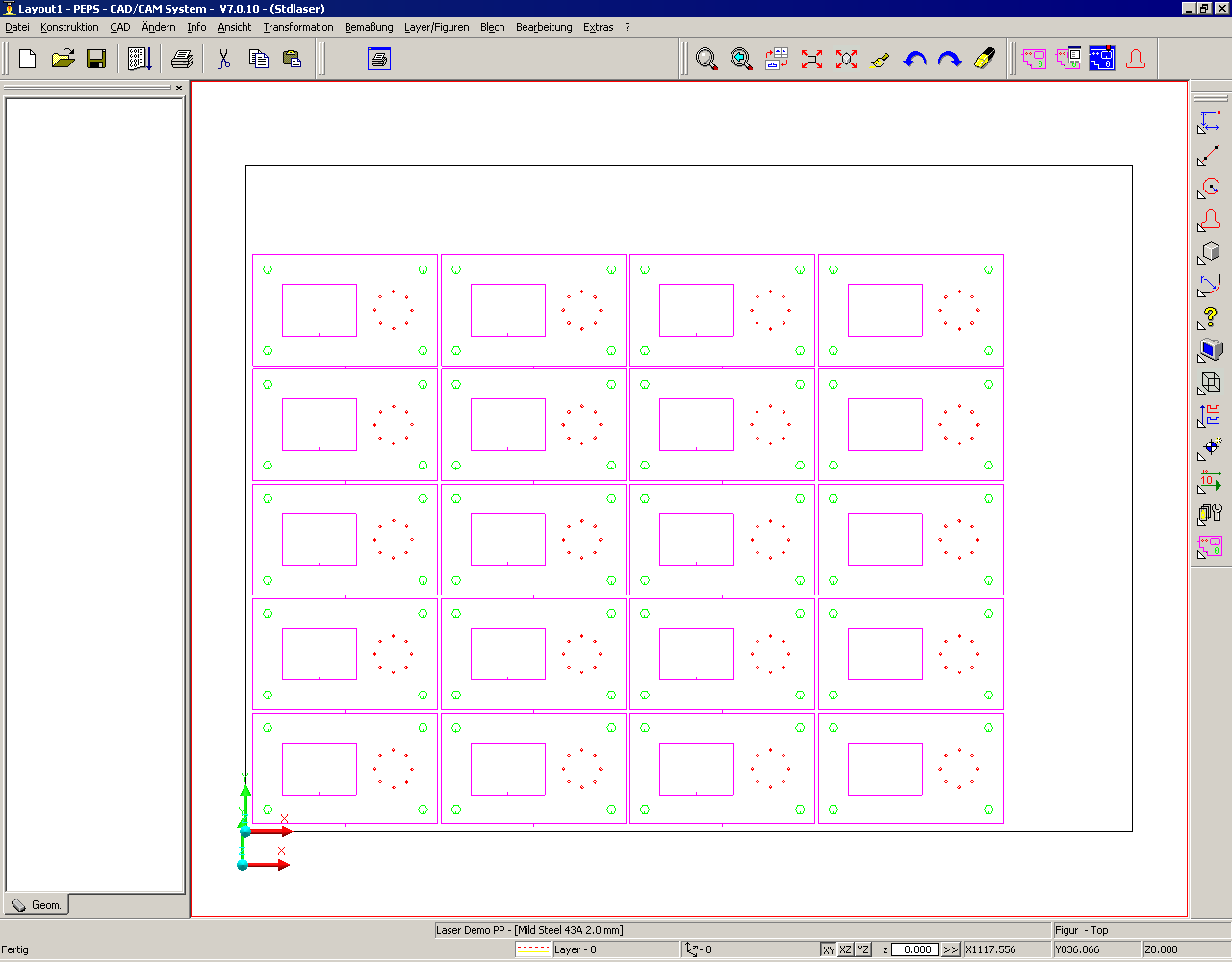

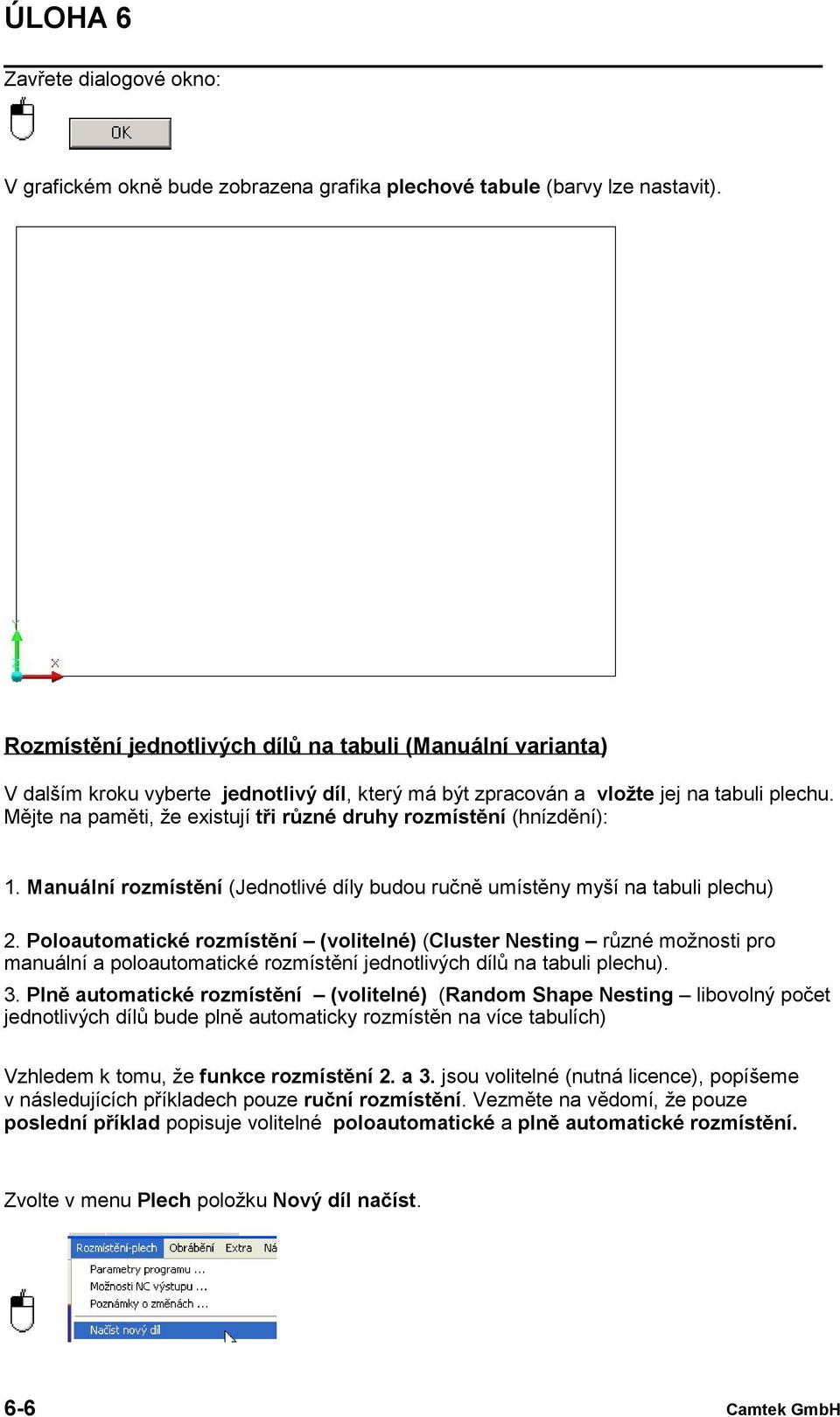

6 Zavřete dialogové okno: V grafickém okně bude zobrazena grafika plechové tabule (barvy lze nastavit). Rozmístění jednotlivých dílů na tabuli (Manuální varianta) V dalším kroku vyberte jednotlivý díl, který má být zpracován a vložte jej na tabuli plechu. Mějte na paměti, že existují tři různé druhy rozmístění (hnízdění): 1. Manuální rozmístění (Jednotlivé díly budou ručně umístěny myší na tabuli plechu) 2. Poloautomatické rozmístění (volitelné) (Cluster Nesting různé možnosti pro manuální a poloautomatické rozmístění jednotlivých dílů na tabuli plechu). 3. Plně automatické rozmístění (volitelné) (Random Shape Nesting libovolný počet jednotlivých dílů bude plně automaticky rozmístěn na více tabulích) Vzhledem k tomu, že funkce rozmístění 2. a 3. jsou volitelné (nutná licence), popíšeme v následujících příkladech pouze ruční rozmístění. Vezměte na vědomí, že pouze poslední příklad popisuje volitelné poloautomatické a plně automatické rozmístění. Zvolte v menu Plech položku Nový díl načíst. 6-6 Camtek GmbH

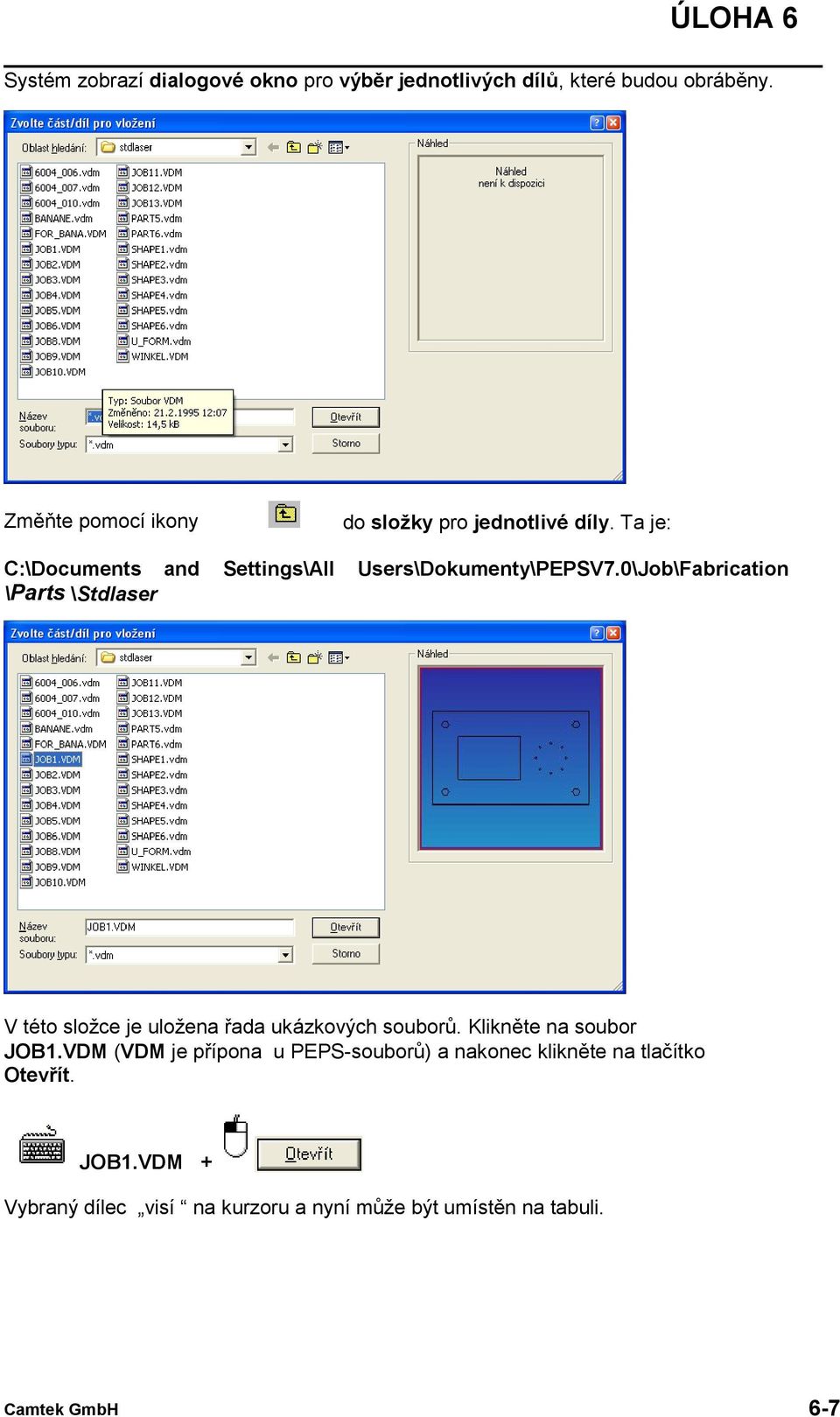

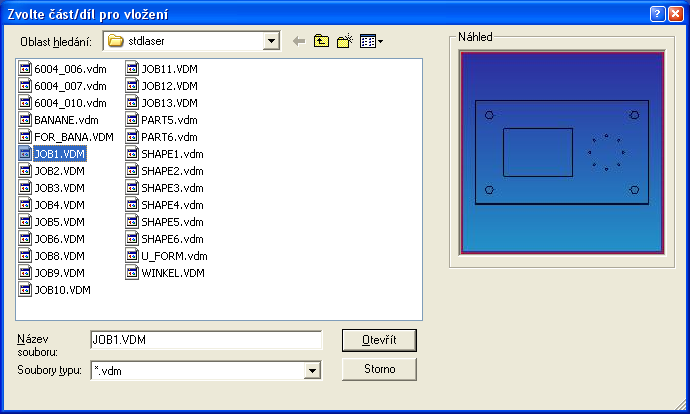

7 Systém zobrazí dialogové okno pro výběr jednotlivých dílů, které budou obráběny. Změňte pomocí ikony C:\Documents and Settings\All \Parts \Stdlaser do složky pro jednotlivé díly. Ta je: Users\Dokumenty\PEPSV7.0\Job\Fabrication V této složce je uložena řada ukázkových souborů. Klikněte na soubor JOB1.VDM (VDM je přípona u PEPS-souborů) a nakonec klikněte na tlačítko Otevřít. JOB1.VDM + Vybraný dílec visí na kurzoru a nyní může být umístěn na tabuli. Camtek GmbH 6-7

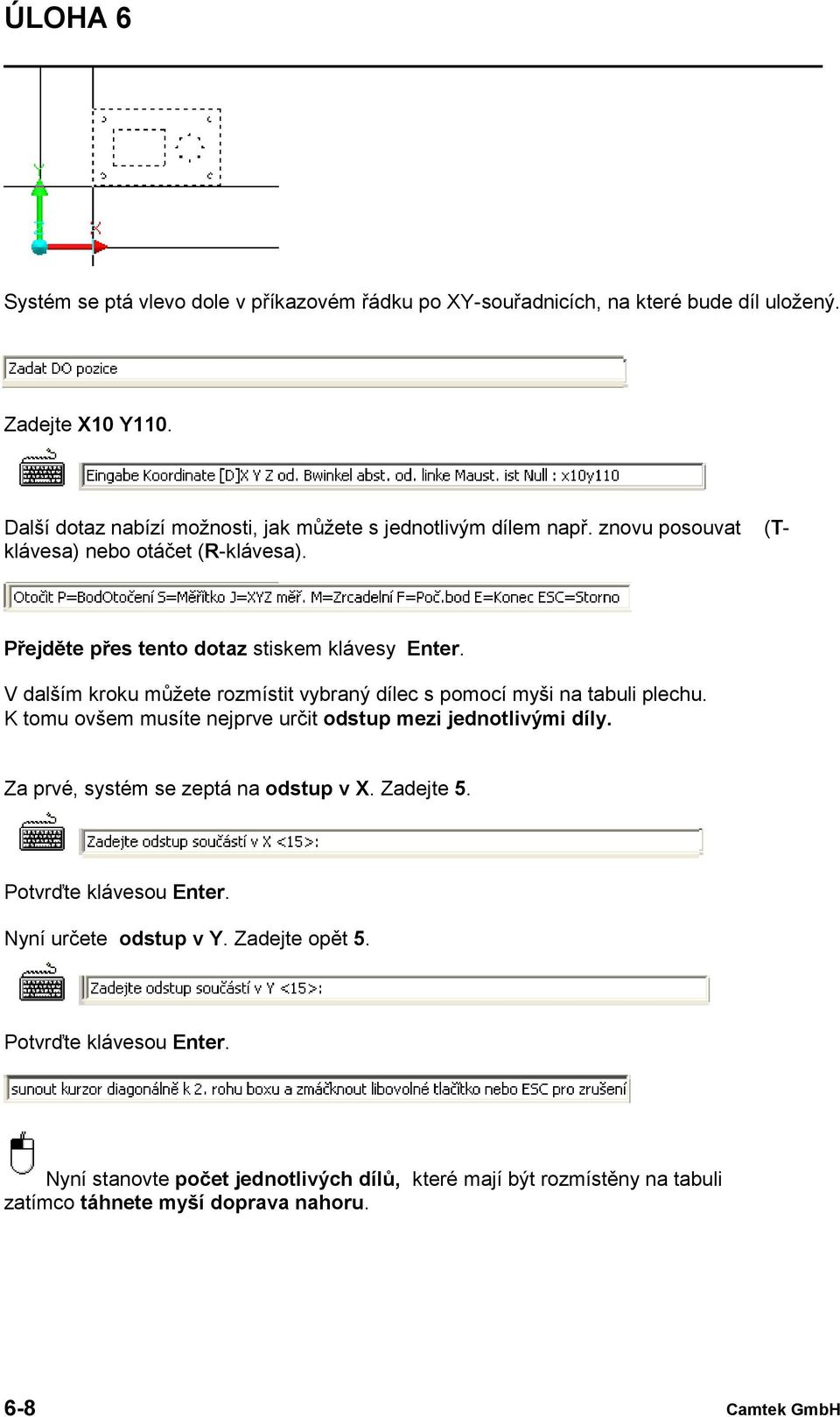

8 Systém se ptá vlevo dole v příkazovém řádku po XY-souřadnicích, na které bude díl uložený. Zadejte X10 Y110. (T- Další dotaz nabízí možnosti, jak můžete s jednotlivým dílem např. znovu posouvat klávesa) nebo otáčet (R-klávesa). Přejděte přes tento dotaz stiskem klávesy Enter. V dalším kroku můžete rozmístit vybraný dílec s pomocí myši na tabuli plechu. K tomu ovšem musíte nejprve určit odstup mezi jednotlivými díly. Za prvé, systém se zeptá na odstup v X. Zadejte 5. Potvrďte klávesou Enter. Nyní určete odstup v Y. Zadejte opět 5. Potvrďte klávesou Enter. Nyní stanovte počet jednotlivých dílů, které mají být rozmístěny na tabuli zatímco táhnete myší doprava nahoru. 6-8 Camtek GmbH

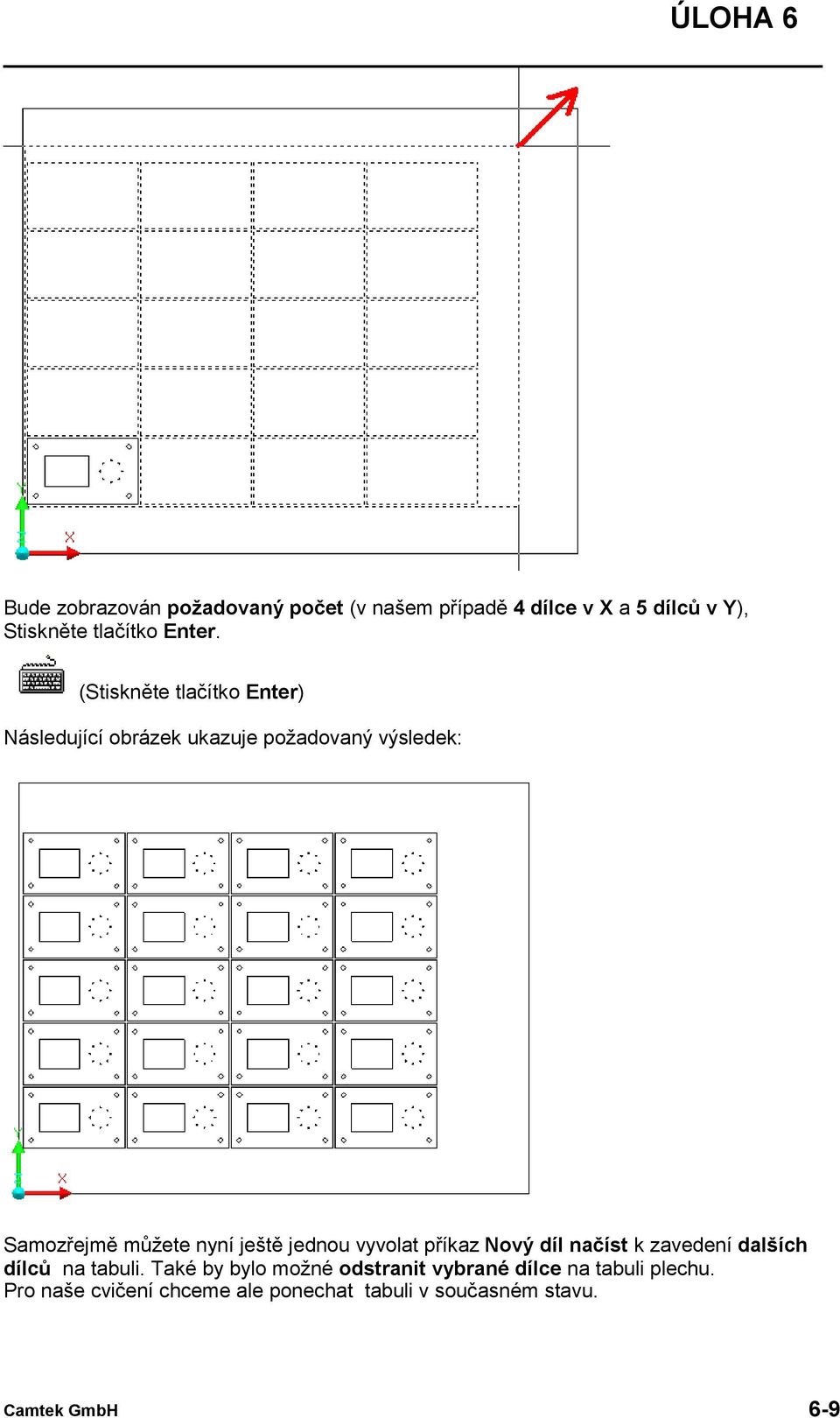

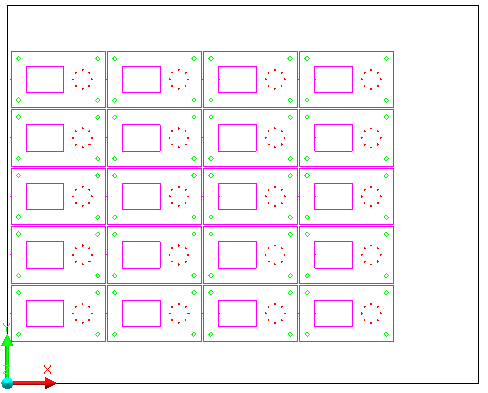

9 Bude zobrazován požadovaný počet (v našem případě 4 dílce v X a 5 dílců v Y), Stiskněte tlačítko Enter. (Stiskněte tlačítko Enter) Následující obrázek ukazuje požadovaný výsledek: Samozřejmě můžete nyní ještě jednou vyvolat příkaz Nový díl načíst k zavedení dalších dílců na tabuli. Také by bylo možné odstranit vybrané dílce na tabuli plechu. Pro naše cvičení chceme ale ponechat tabuli v současném stavu. Camtek GmbH 6-9

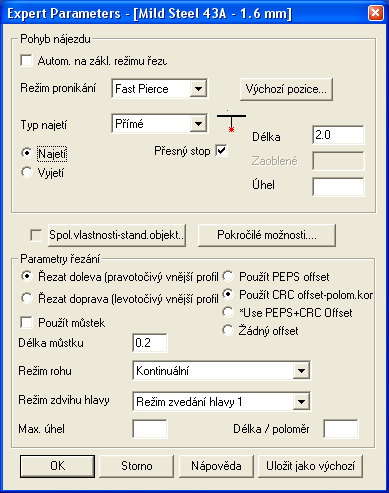

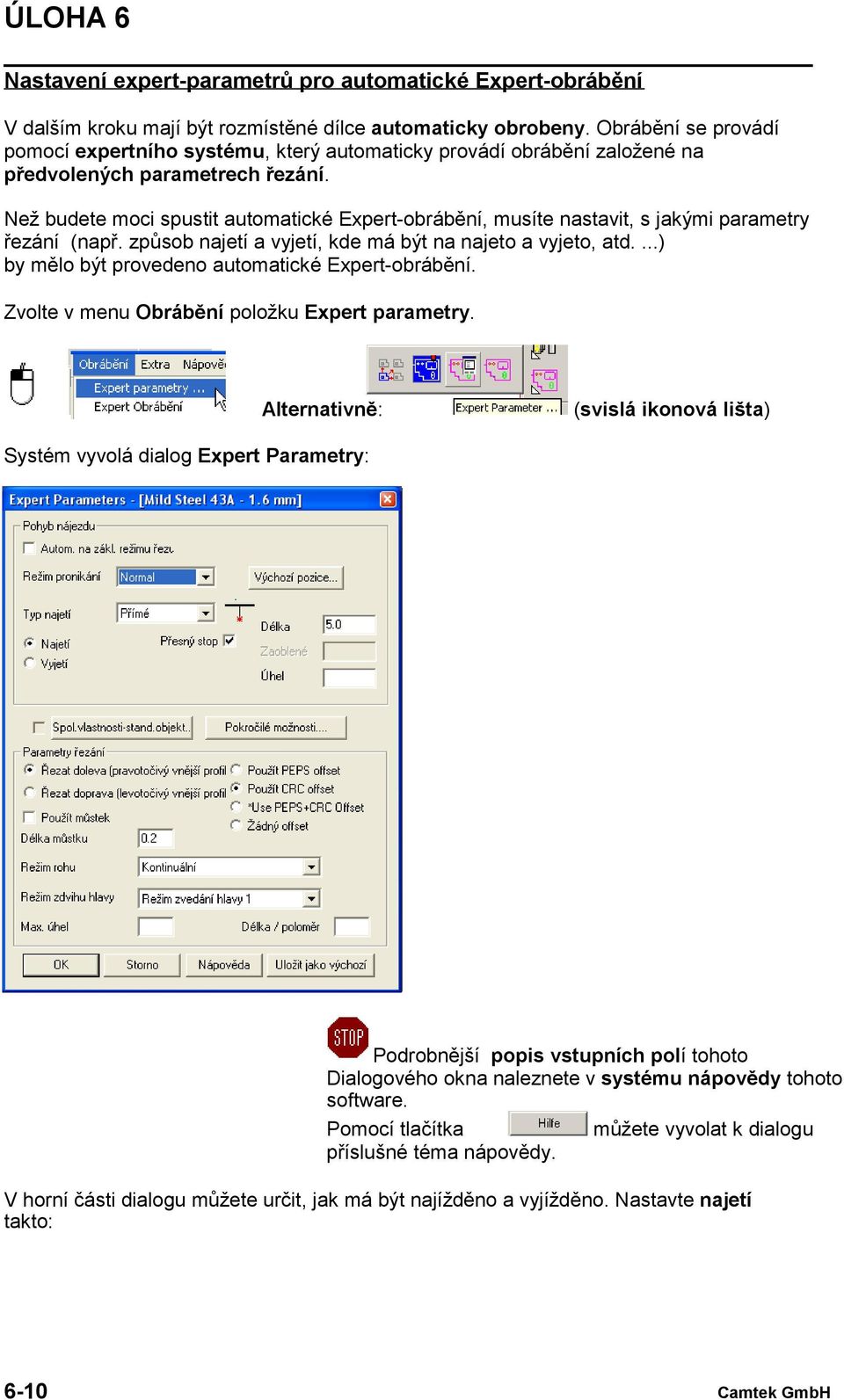

10 Nastavení expert-parametrů pro automatické Expert-obrábění V dalším kroku mají být rozmístěné dílce automaticky obrobeny. Obrábění se provádí pomocí expertního systému, který automaticky provádí obrábění založené na předvolených parametrech řezání. Než budete moci spustit automatické Expert-obrábění, musíte nastavit, s jakými parametry řezání (např. způsob najetí a vyjetí, kde má být na najeto a vyjeto, atd....) by mělo být provedeno automatické Expert-obrábění. Zvolte v menu Obrábění položku Expert parametry. Alternativně: (svislá ikonová lišta) Systém vyvolá dialog Expert Parametry: Podrobnější popis vstupních polí tohoto Dialogového okna naleznete v systému nápovědy tohoto software. Pomocí tlačítka můžete vyvolat k dialogu příslušné téma nápovědy. V horní části dialogu můžete určit, jak má být najížděno a vyjížděno. Nastavte najetí takto: 6-10 Camtek GmbH

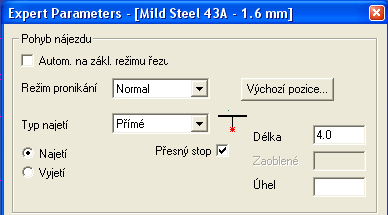

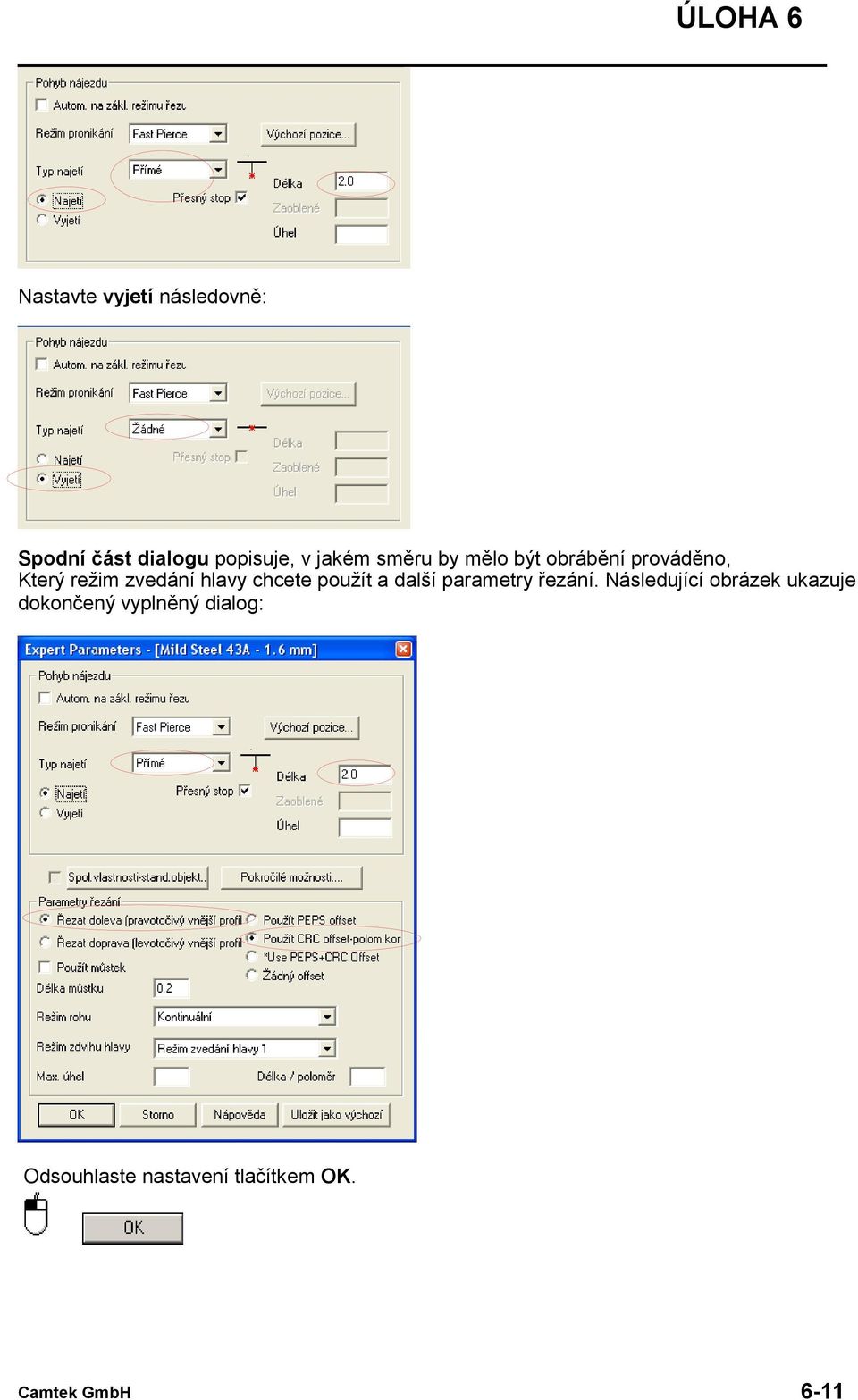

11 Nastavte vyjetí následovně: Spodní část dialogu popisuje, v jakém směru by mělo být obrábění prováděno, Který režim zvedání hlavy chcete použít a další parametry řezání. Následující obrázek ukazuje dokončený vyplněný dialog: Odsouhlaste nastavení tlačítkem OK. Camtek GmbH 6-11

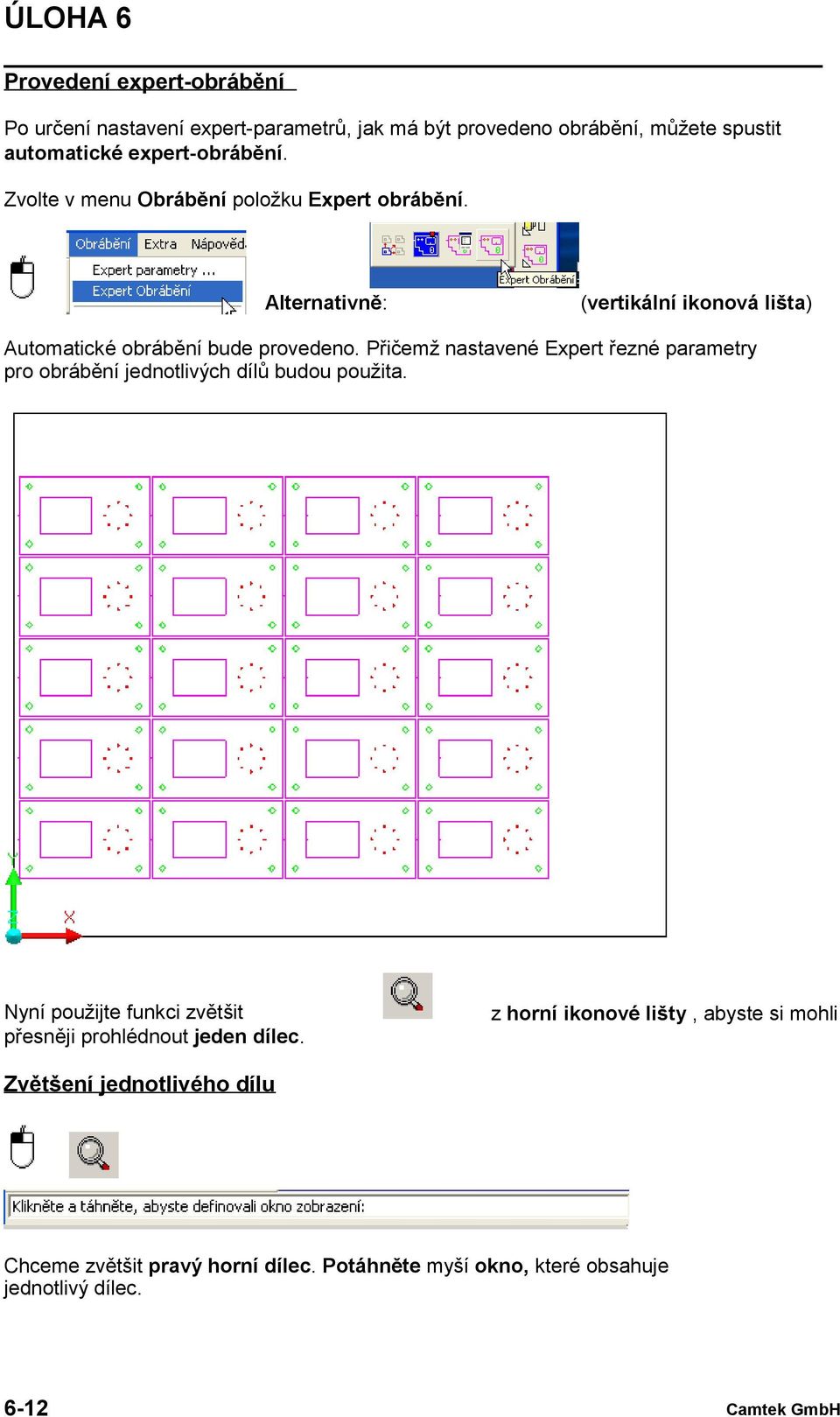

12 Provedení expert-obrábění Po určení nastavení expert-parametrů, jak má být provedeno obrábění, můžete spustit automatické expert-obrábění. Zvolte v menu Obrábění položku Expert obrábění. Alternativně: (vertikální ikonová lišta) Automatické obrábění bude provedeno. Přičemž nastavené Expert řezné parametry pro obrábění jednotlivých dílů budou použita. Nyní použijte funkci zvětšit z horní ikonové lišty, abyste si mohli přesněji prohlédnout jeden dílec. Zvětšení jednotlivého dílu Chceme zvětšit pravý horní dílec. Potáhněte myší okno, které obsahuje jednotlivý dílec Camtek GmbH

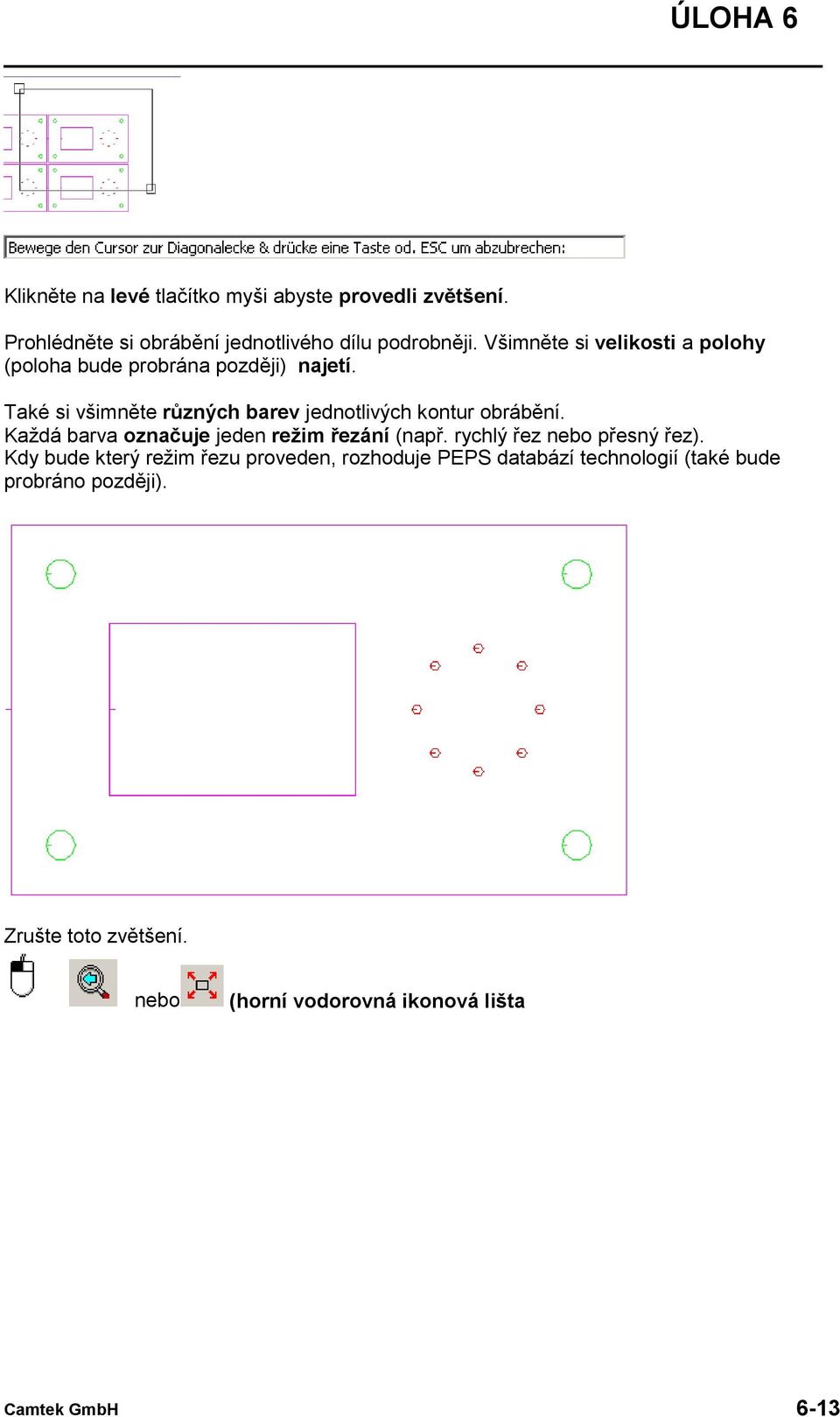

13 Klikněte na levé tlačítko myši abyste provedli zvětšení. Prohlédněte si obrábění jednotlivého dílu podrobněji. Všimněte si velikosti a polohy (poloha bude probrána později) najetí. Také si všimněte různých barev jednotlivých kontur obrábění. Každá barva označuje jeden režim řezání (např. rychlý řez nebo přesný řez). Kdy bude který režim řezu proveden, rozhoduje PEPS databází technologií (také bude probráno později). Zrušte toto zvětšení. nebo (horní vodorovná ikonová lišta Camtek GmbH 6-13

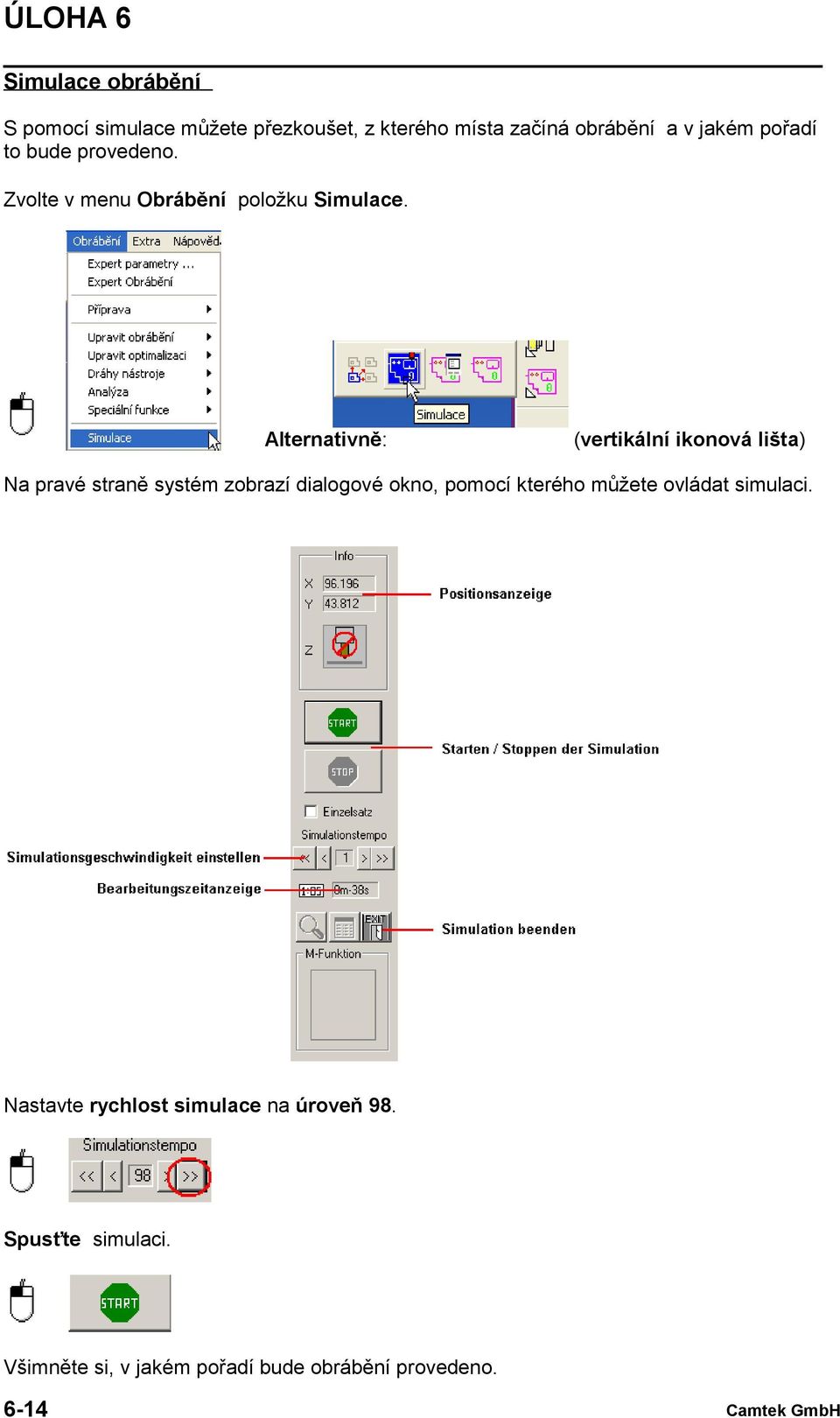

14 Simulace obrábění S pomocí simulace můžete přezkoušet, z kterého místa začíná obrábění a v jakém pořadí to bude provedeno. Zvolte v menu Obrábění položku Simulace. Alternativně: (vertikální ikonová lišta) Na pravé straně systém zobrazí dialogové okno, pomocí kterého můžete ovládat simulaci. Nastavte rychlost simulace na úroveň 98. Spusťte simulaci. Všimněte si, v jakém pořadí bude obrábění provedeno Camtek GmbH

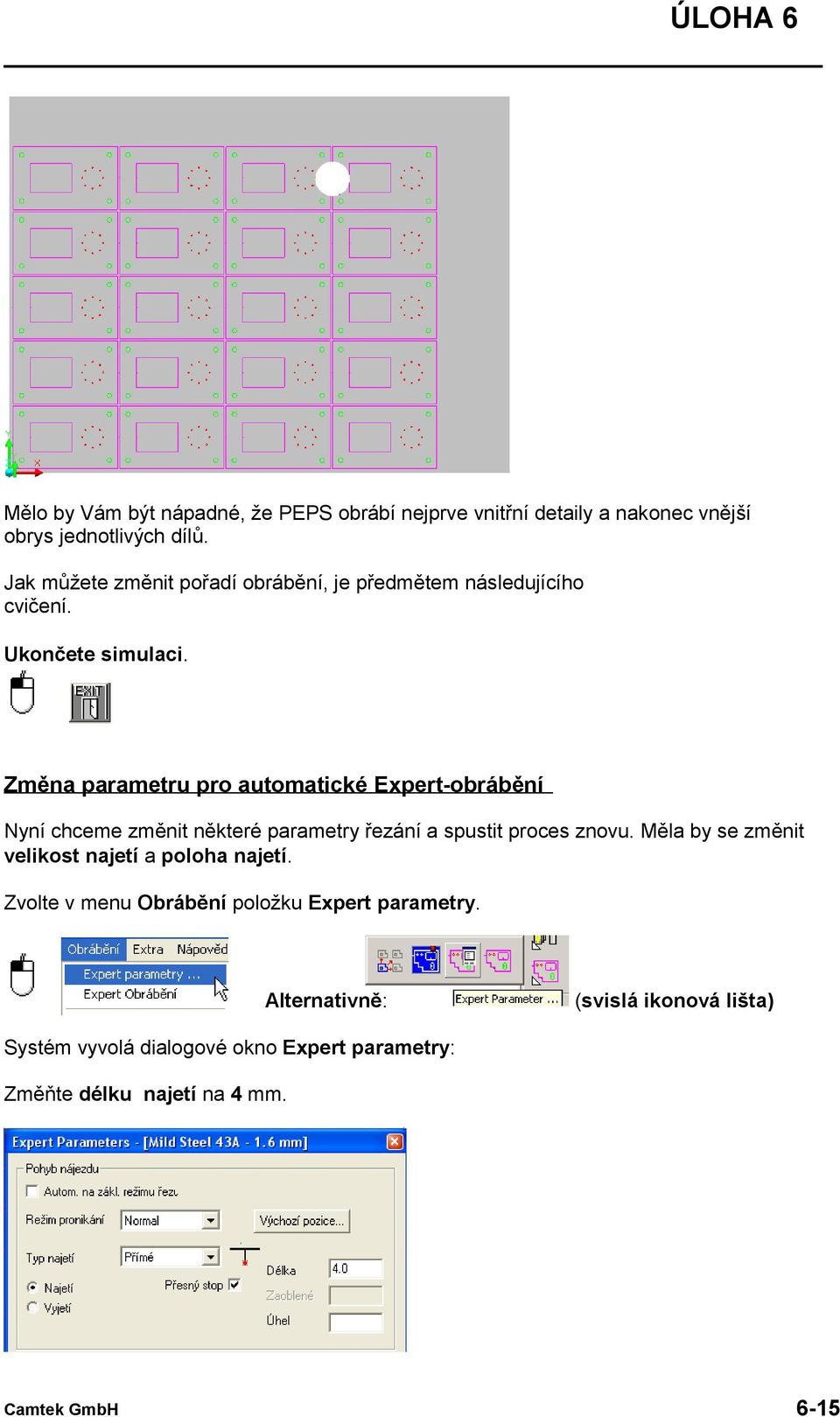

15 Mělo by Vám být nápadné, že PEPS obrábí nejprve vnitřní detaily a nakonec vnější obrys jednotlivých dílů. Jak můžete změnit pořadí obrábění, je předmětem následujícího cvičení. Ukončete simulaci. Změna parametru pro automatické Expert-obrábění Nyní chceme změnit některé parametry řezání a spustit proces znovu. Měla by se změnit velikost najetí a poloha najetí. Zvolte v menu Obrábění položku Expert parametry. Systém vyvolá dialogové okno Expert parametry: Změňte délku najetí na 4 mm. Alternativně: (svislá ikonová lišta) Camtek GmbH 6-15

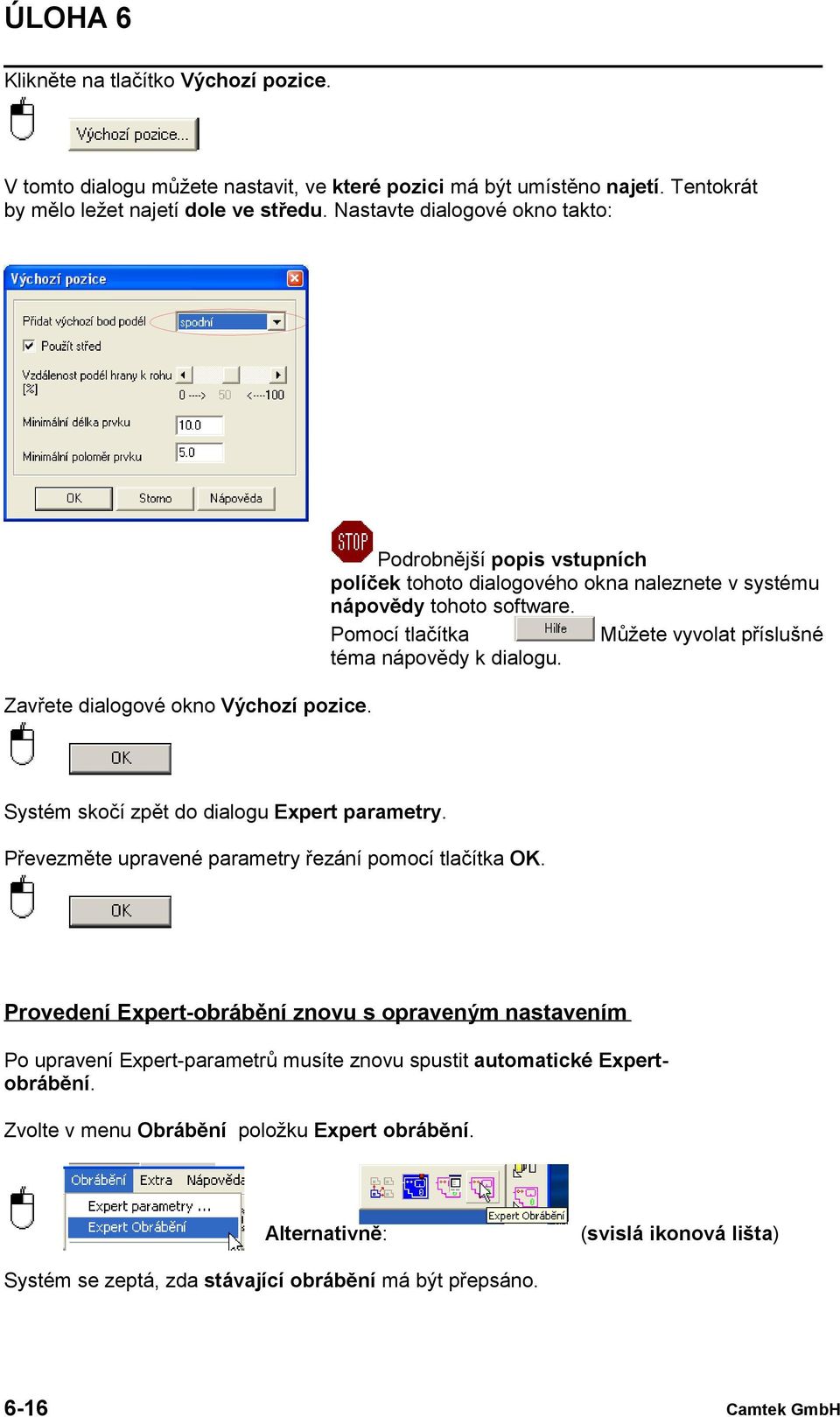

16 Klikněte na tlačítko Výchozí pozice. V tomto dialogu můžete nastavit, ve které pozici má být umístěno najetí. Tentokrát by mělo ležet najetí dole ve středu. Nastavte dialogové okno takto: Zavřete dialogové okno Výchozí pozice. Podrobnější popis vstupních políček tohoto dialogového okna naleznete v systému nápovědy tohoto software. Pomocí tlačítka Můžete vyvolat příslušné téma nápovědy k dialogu. Systém skočí zpět do dialogu Expert parametry. Převezměte upravené parametry řezání pomocí tlačítka OK. Provedení Expert-obrábění znovu s opraveným nastavením Po upravení Expert-parametrů musíte znovu spustit automatické Expertobrábění. Zvolte v menu Obrábění položku Expert obrábění. Alternativně: (svislá ikonová lišta) Systém se zeptá, zda stávající obrábění má být přepsáno Camtek GmbH

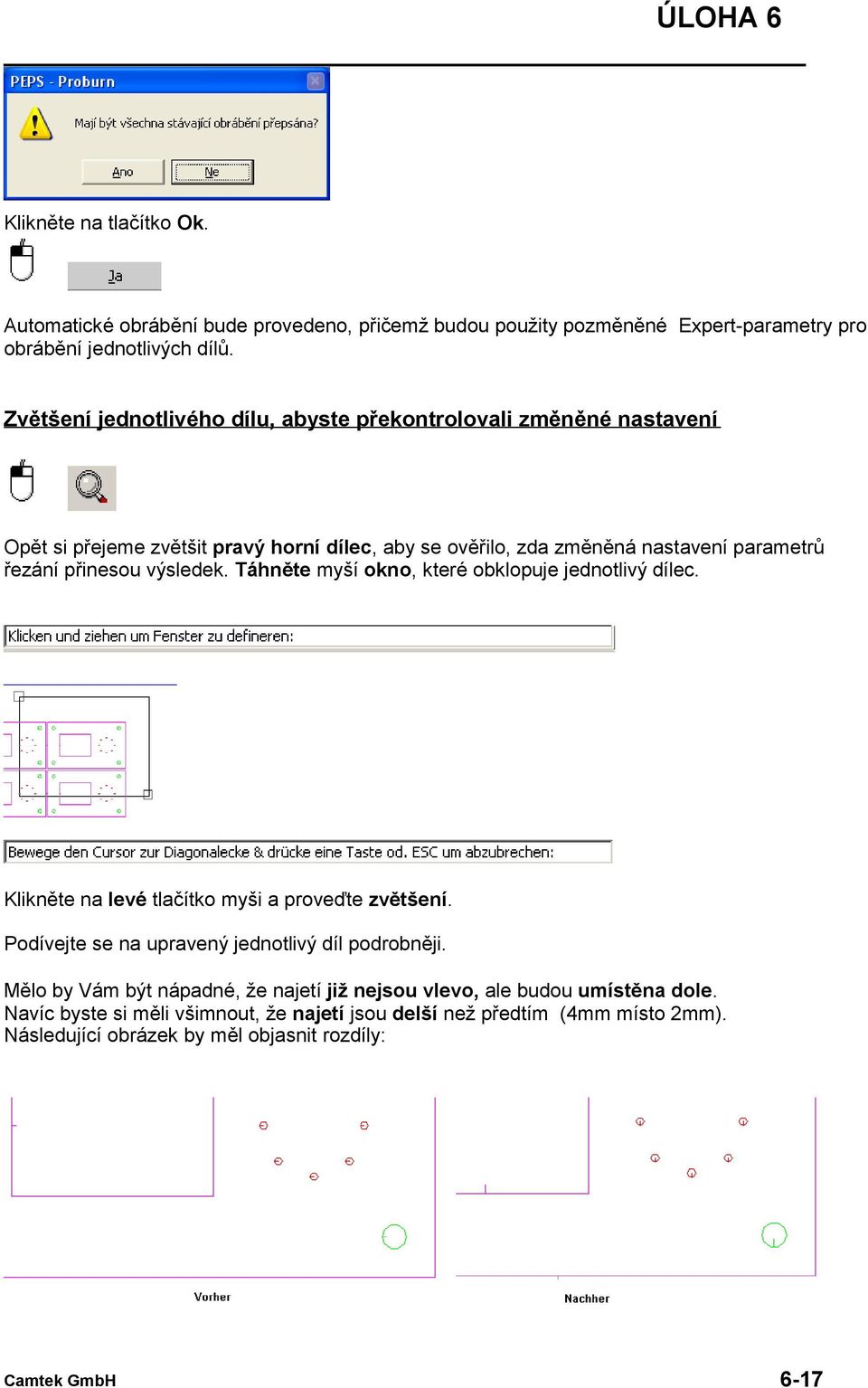

17 Klikněte na tlačítko Ok. Automatické obrábění bude provedeno, přičemž budou použity pozměněné Expert-parametry pro obrábění jednotlivých dílů. Zvětšení jednotlivého dílu, abyste překontrolovali změněné nastavení Opět si přejeme zvětšit pravý horní dílec, aby se ověřilo, zda změněná nastavení parametrů řezání přinesou výsledek. Táhněte myší okno, které obklopuje jednotlivý dílec. Klikněte na levé tlačítko myši a proveďte zvětšení. Podívejte se na upravený jednotlivý díl podrobněji. Mělo by Vám být nápadné, že najetí již nejsou vlevo, ale budou umístěna dole. Navíc byste si měli všimnout, že najetí jsou delší než předtím (4mm místo 2mm). Následující obrázek by měl objasnit rozdíly: Camtek GmbH 6-17

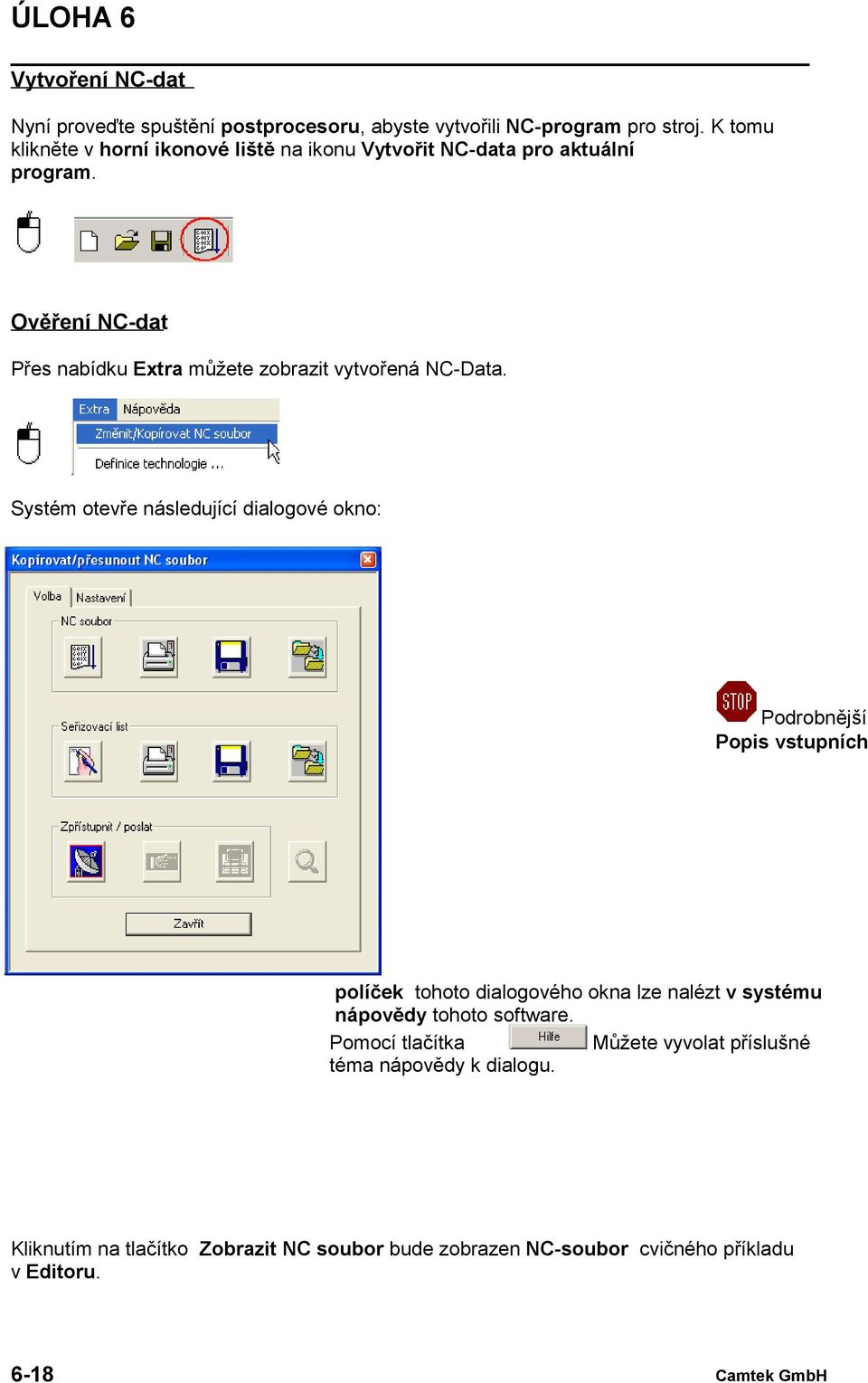

18 Vytvoření NC-dat Nyní proveďte spuštění postprocesoru, abyste vytvořili NC-program pro stroj. K tomu klikněte v horní ikonové liště na ikonu Vytvořit NC-data pro aktuální program. Ověření NC-dat Přes nabídku Extra můžete zobrazit vytvořená NC-Data. Systém otevře následující dialogové okno: Podrobnější Popis vstupních políček tohoto dialogového okna lze nalézt v systému nápovědy tohoto software. Pomocí tlačítka Můžete vyvolat příslušné téma nápovědy k dialogu. Kliknutím na tlačítko Zobrazit NC soubor bude zobrazen NC-soubor cvičného příkladu v Editoru Camtek GmbH

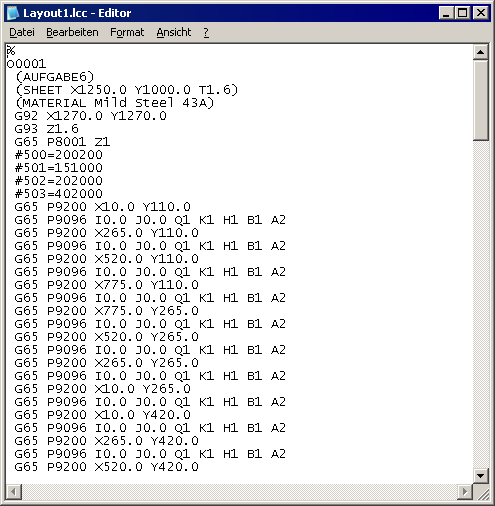

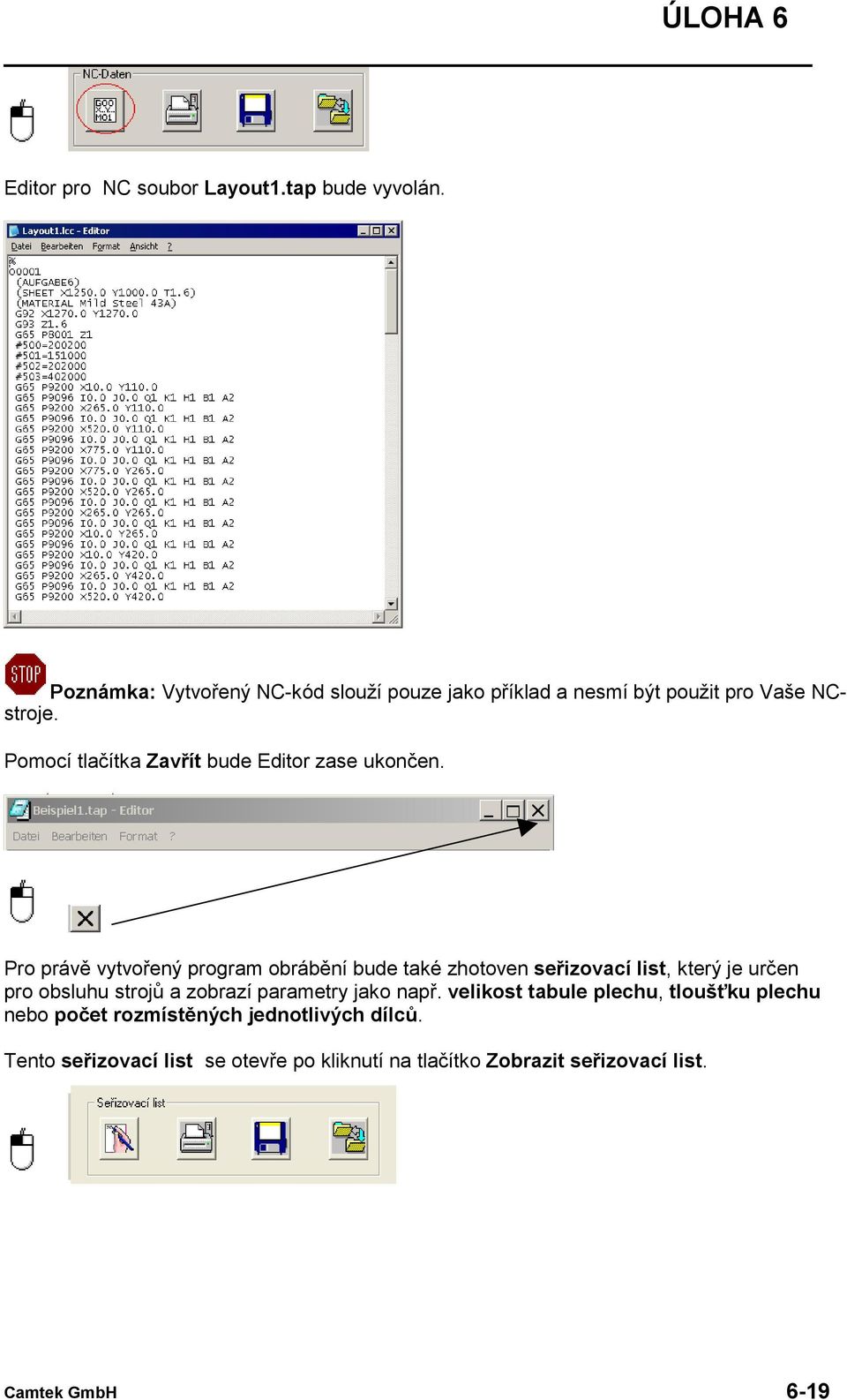

19 Editor pro NC soubor Layout1.tap bude vyvolán. Poznámka: Vytvořený NC-kód slouží pouze jako příklad a nesmí být použit pro Vaše NCstroje. Pomocí tlačítka Zavřít bude Editor zase ukončen. Pro právě vytvořený program obrábění bude také zhotoven seřizovací list, který je určen pro obsluhu strojů a zobrazí parametry jako např. velikost tabule plechu, tloušťku plechu nebo počet rozmístěných jednotlivých dílců. Tento seřizovací list se otevře po kliknutí na tlačítko Zobrazit seřizovací list. Camtek GmbH 6-19
20 Pomocí tlačítka Zavřít ukončíte opět Editor. Nyní zavřete dialogové okno Možnosti souborů NC-dat. Uložení souboru Nyní soubor uložte kliknutím na ikonu Uložit aktuální program v horní ikonové liště. Tímto je úloha 6 ukončena Camtek GmbH
