APV Hybrid celosvařovaný výměník tepla. s vysoce flexibilní konfigurací pro masivní a účinnou tepelnou výměnu

Transkript

1 Výměníky tepla APV APV Hybrid celosvařovaný výměník tepla s vysoce flexibilní konfigurací pro masivní a účinnou tepelnou výměnu

2 O značce APV Společnost SPX dodává pokročilá řešení pro výměnu tepla značky APV, která zajistí chlazení, ohřev, kondenzaci a vypařování provozních kapalin a dokážou se vypořádat s různými problémy souvisejícími s přenosem tepla v širokém spektru odvětví. Jsou navržena tak, aby vyhověla náročným provozním podmínkám a optimalizovala využití energie. Řešení pro tepelnou výměnu značky APV již prokázala svou spolehlivost a vysokou účinnost a zákazníkům na celém světě slouží k zajištění bezpečného a úsporného průběhu procesů. Od roku 1923, kdy společnost APV vynalezla deskový výměník tepla, jsme průkopníky v oblasti technologií lisování, tvarování, svařování, tmelení a zkoušení oceli. Specializovaný odborný personál společnosti SPX se po celém světě plně věnuje navrhování a dodávkám účinných a odolných řešení pro výměnu tepla, která zákazníkům pomáhají optimalizovat využití energie, minimalizovat odstávky a zvýšit tak výnosnost. Volba správného výměníku tepla může být značně složitá. Jak pokrýt veškeré klíčové priority pomocí jediné technologie výměny tepla? V složitém rozhodovacím procesu by zanedbání klíčových priorit mohlo způsobit nízkou výkonnost nebo dokonce poruchu celého zařízení jde tedy o věci, které byste pravděpodobně udělali jinak. Díky více než stoletým zkušenostem v oblasti výměníků tepla zná společnost SPX potřeby a priority většiny průmyslových odvětví. Dovolte, aby vás společnost SPX provedla procesem složitého rozhodování o správném řešení pro vaši konkrétní aplikaci a dle vašich potřeb. Mohlo by patřit mezi vaše priority... Velmi vysoká provozní teplota (včetně teplotních šoků) Velmi vysoký provozní tlak (včetně tlakových šoků) Malá zastavěná plocha Vysoká rekuperace tepla, extrémně malý logaritmický rozdíl teplot Možnost čištění, manuální a CIP Co by se mohlo stát, kdybyste právě zde slevili ze svých nároků? Porucha zařízení/výměna Porucha zařízení/výměna Zásadní změny / náklady inženýringu Vyšší provozní náklady Omezená účinnost Co můžete čekat od společnosti SPX a produktu Hybrid? Delší provozní doba Delší provozní doba Úspora nákladů, přístupnost Úspory nákladů, menší uhlíková stopa Po čištění provoz dle požadovaných specifikací Odolnost vůči korozi Porucha zařízení/výměna Dlouhá provozní životnost Hybrid je tu pro vás! Díky své vysoce flexibilní konfigurační platformě je Hybrid určen k provozu ve velmi nepříznivých podmínkách, ve kterých by jiné technologie pro tepelnou výměnu neobstály, jejich provozní životnost by byla kratší nebo by se snížila jejich provozní účinnost. A co víc, snadný přístup významně zjednodušuje účinné a rychlé tlakové čištění desek jednotky Hybrid!

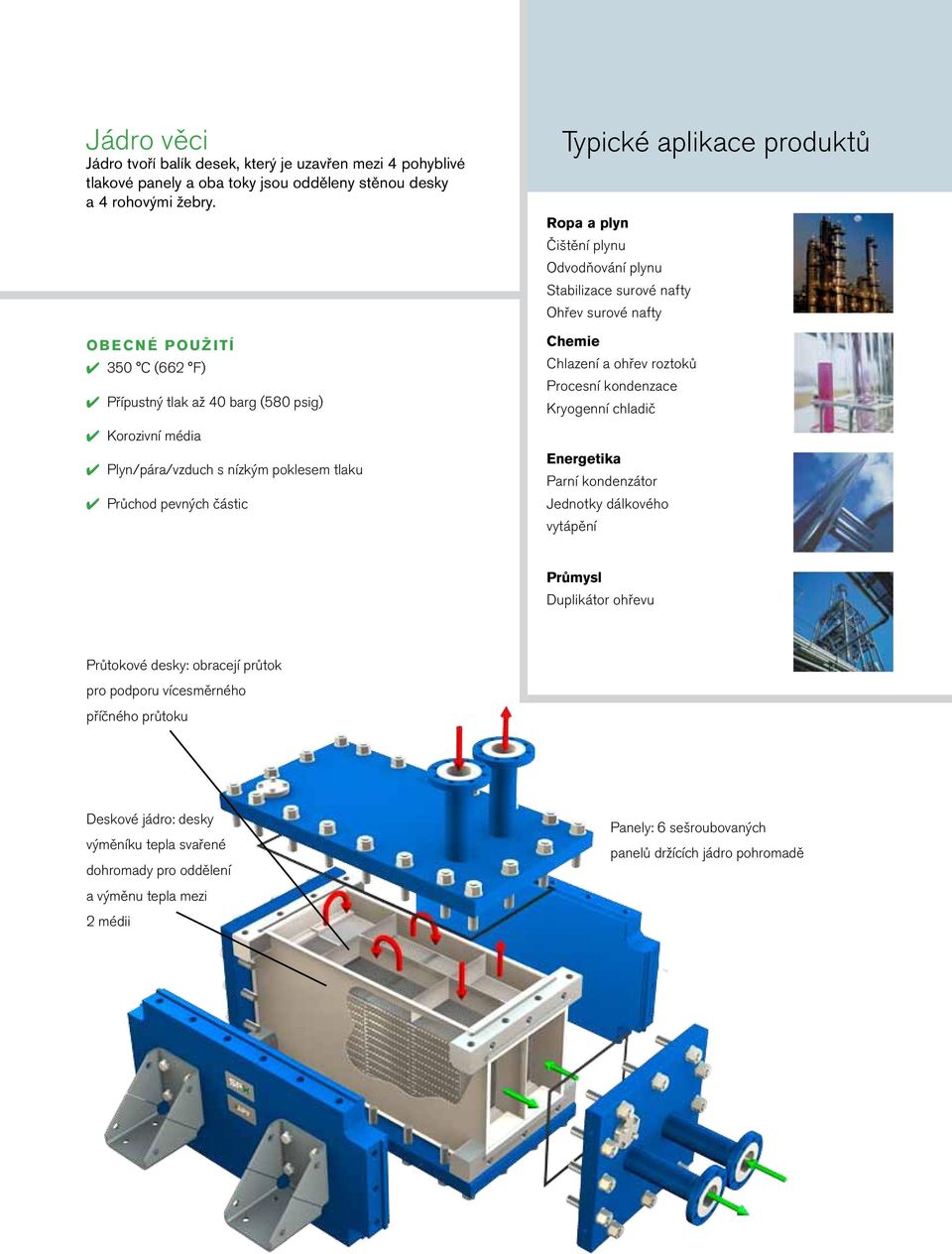

3 Jádro věci Jádro tvoří balík desek, který je uzavřen mezi 4 pohyblivé tlakové panely a oba toky jsou odděleny stěnou desky a 4 rohovými žebry. Obecné použití C (662 F) 4 Přípustný tlak až 40 barg (580 psig) 4 Korozivní média 4 Plyn/pára/vzduch s nízkým poklesem tlaku 4 Průchod pevných částic Typické aplikace produktů Ropa a plyn Čištění plynu Odvodňování plynu Stabilizace surové nafty Ohřev surové nafty Chemie Chlazení a ohřev roztoků Procesní kondenzace Kryogenní chladič Energetika Parní kondenzátor Jednotky dálkového vytápění Průmysl Duplikátor ohřevu Průtokové desky: obracejí průtok pro podporu vícesměrného příčného průtoku Deskové jádro: desky výměníku tepla svařené dohromady pro oddělení a výměnu tepla mezi 2 médii Panely: 6 sešroubovaných panelů držících jádro pohromadě

4 6 základních modelů V D Š Hybrid 24 Hybrid 12 Hybrid 8 Hybrid 6 Hybrid 4 Hybrid 2 Model Výška mm (palců) 1450 (57) 1050 (41) 1050 (41) 1050 (41) 1050 (41) 1050 (41) Délka mm (palců) ( ) ( ) (96-107) (79-90) (62-73) (45-56) Šířka mm (palců) (28-42) (28-42) (24-31) (24-31) (24-31) (15-31) Poznámka: Rozměry jsou přibližné a u konkrétních specifikací modelu se mohou lišit. APV Hybrid lze umístit do horizontální nebo vertikální polohy pro naplnění všech vašich potřeb Vždy najdeme dokonalé řešení Perfektní přizpůsobivost pro téměř jakoukoli aplikaci Plné využití poklesu tlaku pro maximalizaci tepelné účinnosti Teplotní přiblížení médií až na rozdíl 1 C (1.8 F) Možnost snížení tlakové ztráty na nízké hodnoty- i pro vysoké průtoky- také pro plyny/páry Velmi vhodné pro kondenzace a vypařování (včetně kondenzace ve vakuu) Možnost velkých připojovacích rozměrů Provoz s nestabilními průtoky, zároveň s využitím ideální tlakové ztráty

5 Dosud nevídaná flexibilita díky širokému spektru standardních variant... Dostupnost v různých standardních konfiguracích Příklad 1 Systém s nízkým počtem průchodů na straně trubky v kombinaci se systémem s jediným průchodem na zvlněné straně pro aplikace s nízkým počtem jednotek pro tepelnou výměnu (Number of Heat Transfer Units - NTU) a/nebo s požadavky na nízkou tlakovou ztrátu Příklad 2 Systém s jediným průchodem trubky v kombinaci se sendvičovým systémem na zvlněné straně pro vícefázové aplikace (např. kondenzaci) Příklad 3 System s vysokým počtem průchodů na straně trubky v kombinaci se sendvičovým systémem na zvlněné straně pro aplikace s velkým přiblížením teplot (rekuperace tepla)

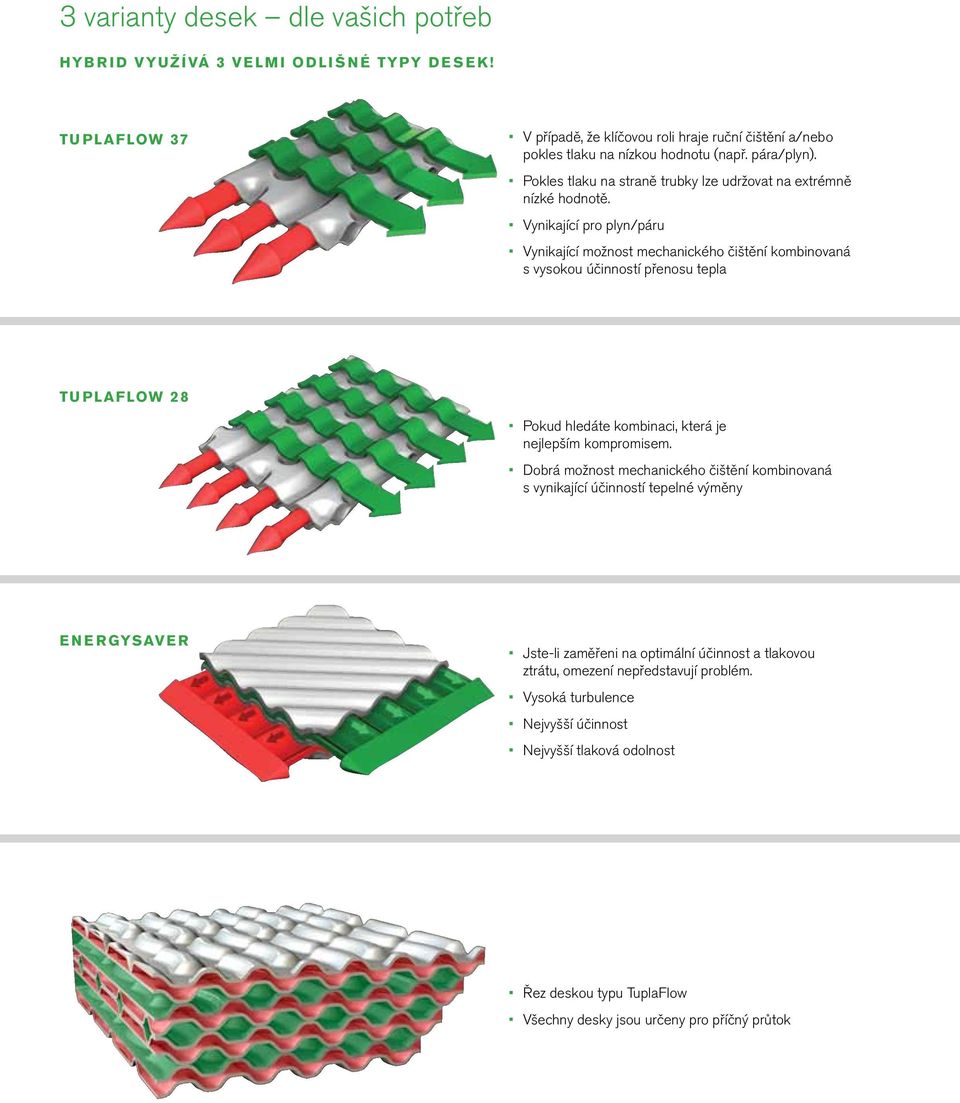

6 3 varianty desek dle vašich potřeb Hybrid využívá 3 velmi odlišné typy desek! TuplaFlow 37 V případě, že klíčovou roli hraje ruční čištění a/nebo pokles tlaku na nízkou hodnotu (např. pára/plyn). Pokles tlaku na straně trubky lze udržovat na extrémně nízké hodnotě. Vynikající pro plyn/páru Vynikající možnost mechanického čištění kombinovaná s vysokou účinností přenosu tepla TuplaFlow 28 Pokud hledáte kombinaci, která je nejlepším kompromisem. Dobrá možnost mechanického čištění kombinovaná s vynikající účinností tepelné výměny EnergySaver Jste-li zaměřeni na optimální účinnost a tlakovou ztrátu, omezení nepředstavují problém. Vysoká turbulence Nejvyšší účinnost Nejvyšší tlaková odolnost Řez deskou typu TuplaFlow Všechny desky jsou určeny pro příčný průtok

7 Ovlivňují vaše výrobní plány poruchy nebo tvorba usazenin? Montáž záložních kapacit, filtračních systémů a čisticích soustav CIP je finančně náročná. 2 ze 3 deskových variant lze účinně čistit ručním vysokotlakým čističem. Otevíratelné provedení Sešroubovaný Hybrid lze otevřít. Štěrbinu desky na straně trubky lze čistit vysokotlakým čističem (TuplaFlow). Sestava desek TuplaFlow Maximální flexibilita díky standardním variantám Model Přenos tepla v m 2 (ft 2 ) ( ) ( ) ( ) ( ) ( ) 5-26 (54-280) Max. velikost trysky na straně trubky DN500 20" DN450 18" DN450 18" DN300 12" DN300 12" DN450 18" Max. velikost trysky na zvlněné straně DN500 20" Materiál desek Přípustná teplota Přípustný tlak Normy pro provedení Klasifikace přírub Zatížení trysky Standardní: (316L), (254 SMO) Na vyžádání: (316Ti) / (304) / (904L) Dle PED 97/23 ES: -40 C až 350 C (-40 F až 662 F) Dle ASME VIII: -28 C až 350 C (-18,4 F až 662 F) Do 40 bar (580psig) včetně plného vakua PED 97/23 ES / EN (AD2000) ASME. VIII, Div. 1 Příruby přivařené k hrdlům EN / ANSI B16.5 API 662 Table I API 662 Table II Možnosti volby: Desky z jiných slitin Celosvařované provedení nádoby (neotevíratelné) Možnosti odvzdušnění Podchlazení Teplosměnná plocha jedné jednotky až m 2 ( ft 2 ) K dispozici pro vyšší konstrukční tlaky v závislosti na aplikaci a požadavcích na provedení Materiály těsnění: standardně Grafit, na vyžádání PTFE

8 Hybrid celosvařovaný výměník tepla s vysoce flexibilní konfigurací pro masivní a účinnou tepelnou výměnu Globální působnost SPX Flow Technology Platinvej Kolding Dánsko T: F: apv.emea.heat@spx.com SPX Flow Technology 666 Fengjin Road Xidu Industrial Park Fengxian Čínská lidová republika Tel.: Fax: SPX Flow Technology 1200 West Ash Street P.O. Box 1718 Goldsboro North Carolina USA T: +1 (919) F: +1 (919) answers.us@apv.com O společnosti SPX Společnost SPX (NYSE: SPW) se sídlem v Charlotte v Severní Karolíně je předním výrobcem v řadě průmyslových odvětví. Další informace získáte na stránkách SPX flow technology Platinvej Kolding, Dánsko T: (+45) F: (+45) E: apv.emea.heat@spx.com Společnost SPX si vyhrazuje právo použít nejnovější konstrukce a úpravy materiálu, aniž by měla povinnost tuto skutečnost oznámit. Parametry návrhu, konstrukční materiály a rozměrové údaje uvedené v této publikaci jsou určeny pouze pro vaši informaci a nelze je považovat za závazné bez písemného potvrzení. O dostupnosti výrobků ve vašem regionu se informujte u místního prodejce. Další informace získáte na Zelený znak > je ochranná známka společnosti SPX Corporation, lnc. APV-1208-CZ Verze: 05/2014 Vydáno: 05/ , 2014 SPX Corporation
