1 V Z D U C H O T E C H N I C K É R O Z V O D Y A I N S T A L A C E Ceník 2013 VÝROBA. OBCHOD let zkušeností

2 Obsah Cenová skupina I I Trouba spiro Strana Cenová skupina II II Flexohadice,Tlumiè kruhové hluku tlumièe flexo hluku Strana 8-13 Cenová skupina III Kruhové tvarovky Strana Cenová skupina IV Kruhové Regulaèní tvarovky klapky s tìsnìním Strana Cenová skupina V Regulaèní, PDŽ,Møížka samoèinná - protiptáková klapka, PDŽ, filtr box, møížky Strana Cenová skupina VI PDŽ Ventilátor kruhová do KP,Møížka, møížky do kruhová potr., talíøové a pøíslušenství ventily, objímky Strana Cenová skupina VII Výfuková hlavice, hranatá, trouba hladká, Trouba tlumièe, hladká a krabice pøíslušenství Strana Potrubí Cenová hranaté skupina VIII Cena Kanálový standard, tlumiè pøíplatky hluku Strana Legenda: d1, d2, d3 vnìjší prùmìr tvarovky d jmenovitý prùmìr (svìtlost) trouby Všechny rozmìry jsou uvedeny v mm Trouba spiro a kruhové tvarovky dle cenové skupiny I a III jsou v provedení v souladu s tøídou tìsnosti "A" a "B" dle ÈSN EN Pøíplatek za provedení v souladu s tøídou tìsnosti "C" na dotaz. Na poptávku: hygienické provedení, zvláštní tvarovky, koeficient pro provedení v hliníku a ušlechtilé oceli. Technické a cenové zmìny bez pøedbìžného oznámení jsou vyhrazeny. Uvedené ceníkové ceny jsou v Kè pro provedení pozink, z místa výroby, nezabalené, bez DPH. Materiál pro výrobu dodávaných výrobkù, je oboustrannì žárovì pozinkovaný ocelový plech, v jakosti vhodné umožòující strojírenskou výrobu falcovaných spojù. Vrstva zinku oboustrannì 275g/m2, bìžný kvìt. Zkrácené oznaèení dle ÈSN EN je DX51D+Z275 NA. Rozmìrová norma ÈSN EN Montáž námi dodávaných výrobkù a komponentù musí být provedena odbornou firmou s odpovídajícím osvìdèením a platným živnostenským oprávnìním. V opaèném pøípadì neposkytuje spoleènost na dodané zboží žádné záruky. Cena platná u neuvedených rozmìrù v následných tabulkách se stanoví jako cena za rozmìr nejbližší vyšší. Zmìny vyhrazeny

3 Trouba spiro Strana 6 Cenová skupina I Trouba spiro TS Standardní délka: 3 bm a 6 bm. Tlouš ka materiálu dle ÖNORM H Tuènì vytištìné prùmìry odpovídají ÖNORM H d d Tlouš ka 0,50 0,60 0,80 1,00 1, Ostatní rozmìry na dotaz Skladové zboží d= 80 až d= 315 Cena v Kè/bm bez DPH.

4 Trouba spiro Strana 7 Cenová skupina I TS Trouba spiro Pøirážka za øez: Minimální délka TS 1 bm d Cena netto/øez , , ,00 Cenová pøirážka pro troubu spiro s vyztužovací drážkou: + 20% Cenová pøirážka pro troubu spiro s vloženým (falc) nylonovým tìsnìním: + 20% Výòatek z ÖNORM H Tabulka 2 d mm Pøetlak (Pa) Podtlak (Pa) 80 0, , , , , , , , , , , , , Cena v Kè/øez bez DPH.

5 Flexo hadice Strana 8 Cenová skupina II FR Flexonormhadice AA3 Aluflex AA3 A112 Aluflex 112 d Flexonormhadice Plnì flexibilní Aluminiová hadice urèená k propojení výfukových krabic, vzduchotechnických ventilù apod. Provedení jednovrstvé s trojitým-speciálním falcem. Požární tøída A1 dle ÖNORM B Dodávka 4bm; teplotní rozsah: do +200 C; max.pøetlak: Pa; polomìr ohybu: 1 x d Aluflex AA3 Plnì flexibilní laminovaná hadice z tøívrstvého Aluminium/Polyester-laminátu s proloženým ocelovým spirálním drátem (rozteè drátu 25 mm).požární tøída B1 dle ÖNORM B Dodávka 10bm; teplotní rozsah: -30 C do +140 C; max. pøetlak: Pa; polomìr ohybu: 0,60 x d Aluflex A112 Flexibilní, pìchovaná, robustní, hliníková hadice ze 4-vrstvého Alu. laminátu s proloženým ocelovým spirálním drátem. Vhodná pro nízko, støedo a vysokotlaká vzduchotechnická zaøízení do 3000 Pa, odvod kouøe a prùmyslová využití. V pøípadì požáru žádný vznik toxických plynù, nehoølavá. Tøída hoøení B1 dle ÖNORM B Dodávka: 10bm; teplotní rozsah: -30 C do +250 C; max. pøetlak: Pa; polomìr ohybu: 0,58 x d d FR AA3 A Cena v Kè/bm bez DPH.

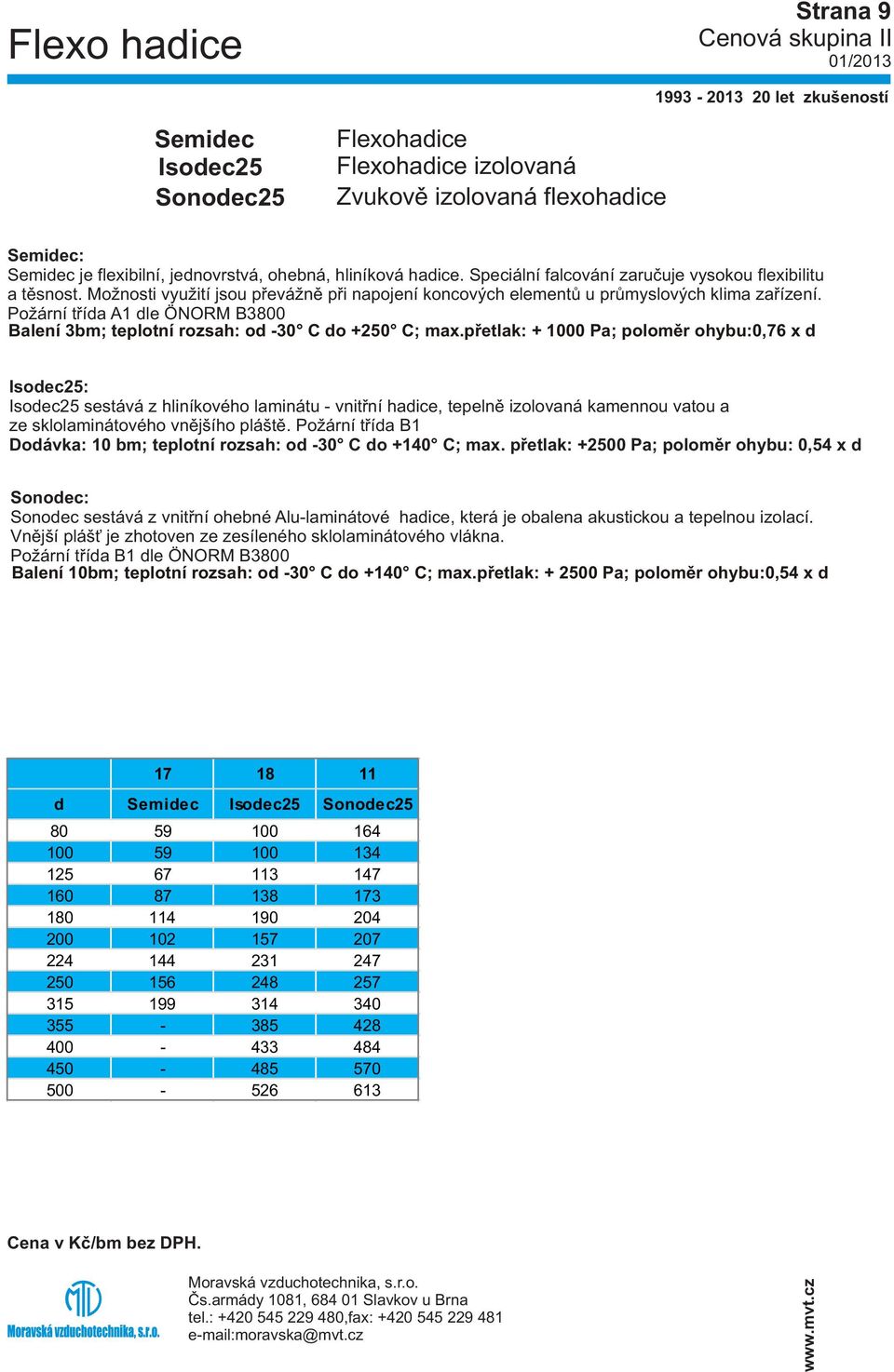

6 Flexo hadice Strana 9 Cenová skupina II Semidec Isodec25 Sonodec25 Flexohadice Flexohadice izolovaná Zvukovì izolovaná flexohadice Semidec: Semidec je flexibilní, jednovrstvá, ohebná, hliníková hadice. Speciální falcování zaruèuje vysokou flexibilitu a tìsnost. Možnosti využití jsou pøevážnì pøi napojení koncových elementù u prùmyslových klima zaøízení. Požární tøída A1 dle ÖNORM B3800 Balení 3bm; teplotní rozsah: od -30 C do +250 C; max.pøetlak: Pa; polomìr ohybu:0,76 x d Isodec25: Isodec25 sestává z hliníkového laminátu - vnitøní hadice, tepelnì izolovaná kamennou vatou a ze sklolaminátového vnìjšího pláštì. Požární tøída B1 Dodávka: 10 bm; teplotní rozsah: od -30 C do +140 C; max. pøetlak: Pa; polomìr ohybu: 0,54 x d Sonodec: Sonodec sestává z vnitøní ohebné Alu-laminátové hadice, která je obalena akustickou a tepelnou izolací. Vnìjší pláš je zhotoven ze zesíleného sklolaminátového vlákna. Požární tøída B1 dle ÖNORM B3800 Balení 10bm; teplotní rozsah: od -30 C do +140 C; max.pøetlak: Pa; polomìr ohybu:0,54 x d d Semidec Isodec25 Sonodec Cena v Kè/bm bez DPH.

7 Flexo hadice izolovaná Strana 10 Cenová skupina II FRI Flexonormhadice izolovaná Vnìjší a vnitøní flexohadice s vloženou tepelnou izolací Montáž: spojka vnitøní, vnìjší strana lepící páska Tlouš ka izolace: 25 mm, 50 mm P: olomìr ohybu od 2 do 3 x D B: aleno v délkách 3 bm d D d 25 mm izolace 50 mm izolace D FRI-25 D FRI Cena v Kè/bm bez DPH.

8 Tlumiè hluku flexo Strana 11 Cenová skupina II TSD Tlumiè hluku flexo Vnìjší a vnitøní strana flexonorm hadice, tlumiè na vnitøní stranì perforovaný d D Polomìr ohybu r = 2,5 x D Ukonèení totožné s d=ts Útlum pøi 250 Hz L Izolace 25 mm Délka d D 500 [db] 1000 [db] 1500 [db] 2000 [db] , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , ,0 Izolace 50 mm Délka d D 500 [db] 1000 [db] 1500 [db] 2000 [db] , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , ,0

9 Tlumiè hluku kruhový Strana 12 Cenová skupina II TH 50/100 Tlumiè hluku kruhový Falcovaná trouba z pozinkovaného ocelového plechu Vnitøní pláš z pozink. dìrovaného plechu R8/11 nebo pletiva 16x16mm Výstelka: minerální vlákno s polepem, ukonèení d1 Abraze minerálního vlákna zaruèena do vp=20m/s D d1 Útlum v rozsahu 250 Hz L Izolace 50 mm Délka d D 500 [db] 1000 [db] 1500 [db] 2000 [db] Izolace 100 mm Délka d D 500 [db] 1000 [db] 1500 [db] 2000 [db]

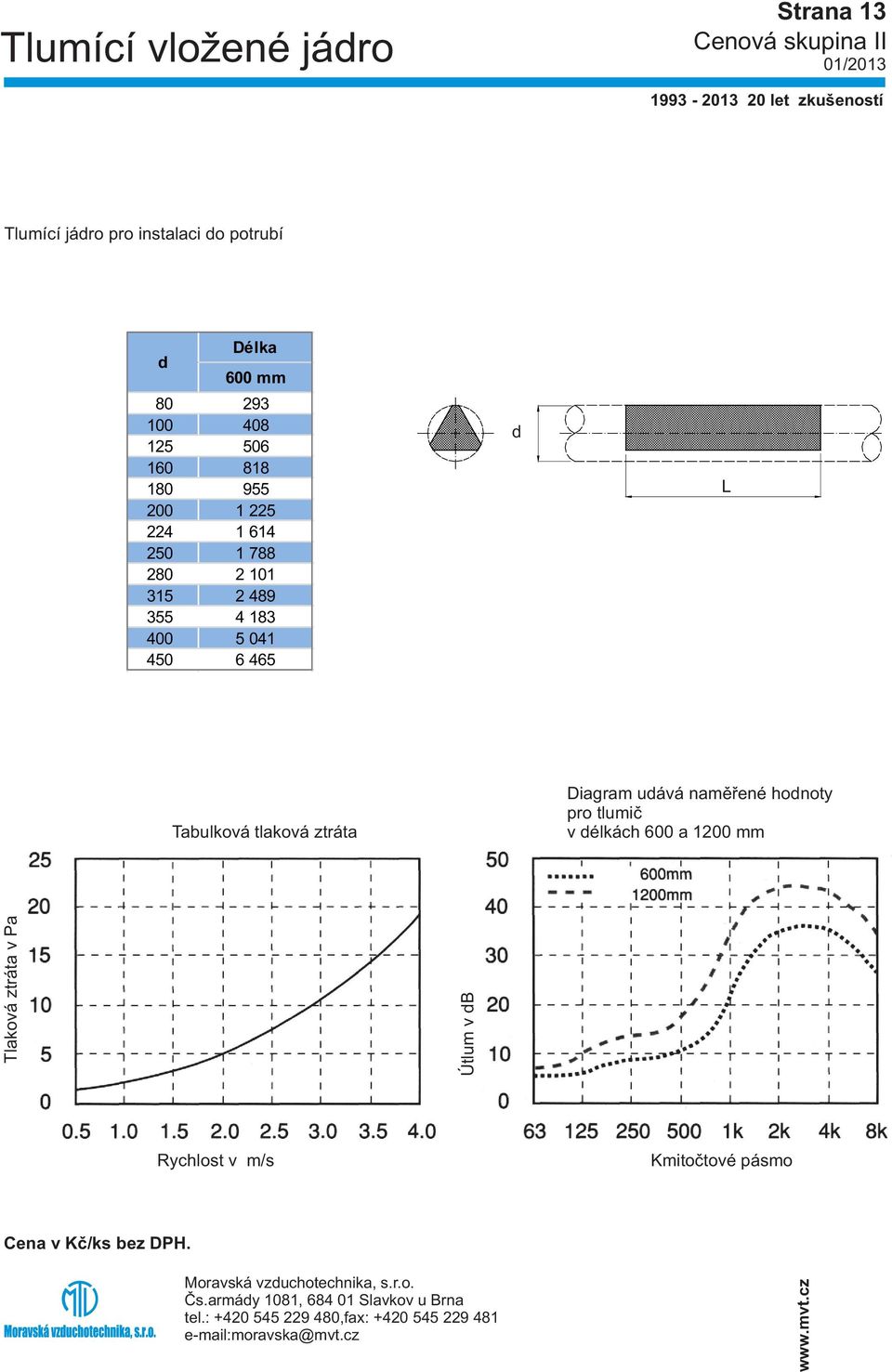

10 Tlumící vložené jádro Strana 13 Cenová skupina II Tlumící jádro pro instalaci do potrubí d Délka 600 mm d L Tabulková tlaková ztráta Diagram udává namìøené hodnoty pro tlumiè v délkách 600 a 1200 mm Tlaková ztráta v Pa Útlum v db Rychlost v m/s Kmitoètové pásmo

11 Oblouk Strana 14 Cenová skupina III OL 15 Oblouk lisovaný 15 OL 30 Oblouk lisovaný 30 OL 45 Oblouk lisovaný 45 OL 60 Oblouk lisovaný 60 OL 90 Oblouk lisovaný 90 OS 15 Oblouk segmentový 15 OS 30 Oblouk segmentový 30 OS 45 Oblouk segmentový 45 OS 60 Oblouk segmentový 60 OS 90 Oblouk segmentový 90 Oblouk 90 Oblouk 60 Oblouk 45 Oblouk 30 Oblouk 15 d1 OL-90 OS-90 OL-60 OS-60 OL-45 OS-45 OL-30 OS-30 OL-15 OS Kruhové tvarovky s tìsnìním na stranì 22-24

12 Redukce Strana 15 Cenová skupina III PROL PRO PRE Redukce osová, lisovaná Redukce osová Redukce excentrická d1 d2 d1 d2 Redukce osová Redukce excentrická Redukce d1 d2 PROL PRE Redukce d1 d2 PRO PRE

13 Odboèka jednostranná Strana 16 Cenová skupina III OBJL 90 Odboèka jednostranná, lisovaná OBJK 90 Odboèka jednostranná s konusem OBJK 90 Odboèka jednostranná excentrická s konusem OBJS 90 Odboèka jednostranná se sedlovou odboèkou OBJ 45 Odboèka jednostranná 45 d3 d3 d3 d1 d1 d1 d1 OBJL, OBJS 90 OBJK 90 OBJK 90, exc. OBJ 45 Odboèka jednostranná OBJL 90 OBJS 90 OBJK 90 OBJK 90 OBJ 45 d1 d3 lisovaná sedlo konus exc.konus

14 Odboèka jednostranná, sedlový kus Strana 17 Cenová skupina III OBJO 90 Odboèka jednostranná, obrácená SDLL Sedlový kus, lisovaný SDLO Sedlový kus, osový d3 d3 d1 d Odboèka jednostranná OBJ90 d1 d3 Obrácená Sedlový kus d3 SDL d d3 Lisovaný Sedlový kus SDLO d d3 Osový

15 Odboèka oboustranná Strana 18 Cenová skupina III OBOS 90 Odboèka oboustranná se sedlovou odboèkou OBOK 90 Odboèka oboustranná s konusem OBOK 90 Odboèka oboustranná excentrická s konusem d3 d3 d3 d1 d1 d1 OBOS 90 OBOK 90 OBOK 90 exc. Odboèka oboustranná OBOS 90 OBOK 90 OBOK 90 d1 d3 sedlo konus exc.konus

16 Nástavec, spojka, koncový kryt Strana 19 Cenová skupina III VKP Výfukový kus pøímý s protiptákovou møížkou - trouba, tvarovka DFU Koncový kryt univerzální DFK/T Koncový kryt - trouba, tvarovka 3 1 DFKK/T Koncový kryt s / 8 ( / 2 ) trubkou pro odvod kondenzátu NK Nástavec kanálový VKS Výfukový kus šikmý 45 s protiptákovou møížkou SN Spojka vnitøní - spojení trouba/trouba SM Spojka vnìjší - spojení tvarovka/tvarovka d,d1 d d1 d,d1 d1 d1 d1 d d1 VKP DFU DFK/T DFKK/TK NK VKS SN/SM

17 Klapky Strana 20 Cenová skupina III KS-RP KS-RK KZ KUT PSK-H PSK-V Klapka škrtící, ovládání ruèní PVC Klapka škrtící, ovládání ruèní kovové Klapka zpìtná (ovládána pružinkou) Klapka uzavírací, ovládání ruèní, tìsná Pøetlaková samoèinná klapka, horizontální Pøetlaková samoèinná klapka, vertikální KS-RP: Klapka s ruèním PVC ovládáním k instalaci do 630 Pa (nízkotlaká zaøízení) - jen ruèní aretace KS-RK: Klapka s ruèním kovovým pozink. ovládáním do 1000 Pa (vysokotlaká zaøízení) - vhodná také pro servopohon KZ: Klapka zpìtná ovládaná pružinkou s dìlenými hliníkovými listy KUT: Klapka uzavírací, tìsná dle EN1751-tøída 4 - vhodná také pro servopohon PSK-H: Pøetlaková samoèinná klapka s pozinkovaného plechu, vnitøní list ovládám pomocí gravitace - horizontálnì PSK-V: Pøetlaková samoèinná klapka s pozinkovaného plechu, vnitøní list ovládán pomocí gravitace - vertikálnì d1 d1 d1 d1 d1 d1 KS-RP KS-RK KZ PSK-H PSK-V KUT d1 KS-RP KS-RK KZ PSK-H PSK-V KUT

18 Støešní koncové tvarovky Strana 21 Cenová skupina III VH Výfuková hlavice s protiptákovým pletivem PSM Protideš ová støíška PDL Protideš ový límec - volný OSV120 Oblouk segmentový výfukový 120 s protiptákovým pletivem OSV135 Oblouk segmentový výfukový 135 s protiptákovým pletivem (letované) d d1 d d1+100 d1 VH PSM PDL OSV120/135 d1 VH PSM PDL OSV120 OSV Pøirážka za letovaný límec: + 30 %

19 Kruhové tvarovky s tìsnìním Strana 22 Cenová skupina IV Kruhové tvarovky s dvoubøitým tìsnìním, které je vyrobeno ze speciální homogenní pryže (kvalitní polymer), známé pod znaèkou EPDM. Tìsnící kroužek je vsazen do drážky na konci tvarovky. Zpìtným pøehybem a zalisováním koncù tvarovky dochází k pevnému pøichycení kroužku na tvarovku.tato sestava poskytuje pevný a trvalý spoj. EPDM pryž je odolná vùèi Ozónu a UV záøení a souèasnì imunní vùèi kolísání teploty. (Teplotní stálost od -30 C do +100 C, specifická hmotnost 1,4 g/cm3, tvrdost 65 Shore A, pevnost 80 kg/cm2, tažnost 250 %.). Kromì výše uvedených vlastností odolává tìsnící kroužek širokému spektru bìžných chemikálií.

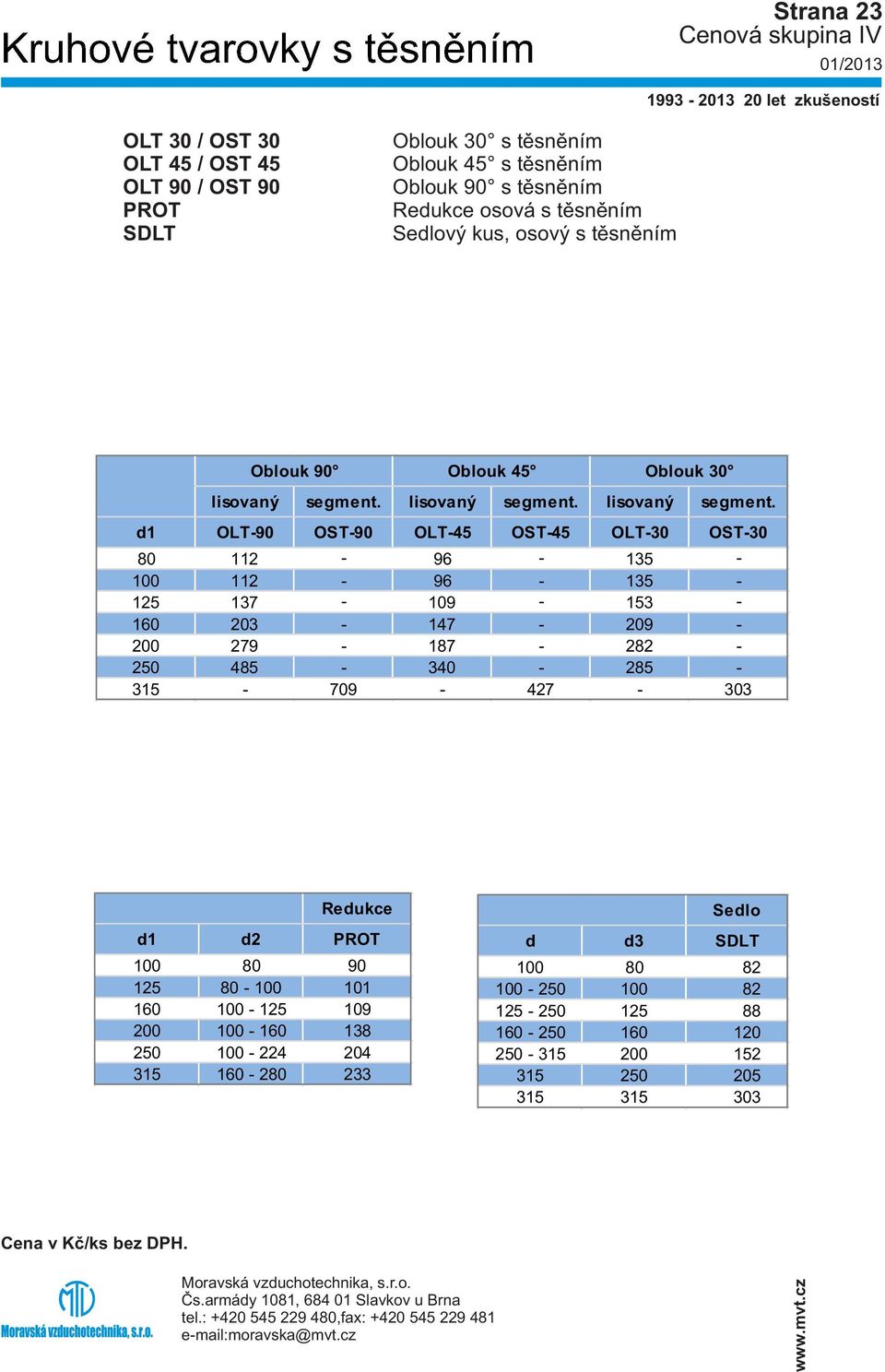

20 Kruhové tvarovky s tìsnìním Strana 23 Cenová skupina IV OLT 30 / OST 30 OLT 45 / OST 45 OLT 90 / OST 90 PROT SDLT Oblouk 30 s tìsnìním Oblouk 45 s tìsnìním Oblouk 90 s tìsnìním Redukce osová s tìsnìním Sedlový kus, osový s tìsnìním Oblouk 90 Oblouk 45 Oblouk 30 lisovaný segment. lisovaný segment. lisovaný segment. d1 OLT-90 OST-90 OLT-45 OST-45 OLT-30 OST Redukce d1 d2 PROT Sedlo d d3 SDLT

21 Kruhové tvarovky s tìsnìním Strana 24 Cenová skupina IV OBJLT/ OBJKT DFKT NKT SNT Odboèka jednostranná s tìsnìním Koncový kryt do trouby s tìsnìním Nástavec kanálový s tìsnìním Spojka vnitøní s tìsnìním, spojení trouba/trouba Odboèka jednostranná d1 d3 OBJLT OBJKT Koncový kryt, nástavec, spojka d1 DFKT NKT SNT

22 Klapky Strana 25 Cenová skupina V a 174/158 b a 175 b Pøíslušenství k regulaèním klapkám: Ruèní ovládání kovové 145,- Kè/ks Mùstek pro servopohon 64,- Kè/ks Servopohony ke klapkám viz str

23 Regulaèní klapka s tìsnìním Strana 26 Cenová skupina V RKH 174 RKH mm pøíruba, vestavná hloubka 174 mm 30 mm pøíruba, vestavná hloubka 158 mm Rám z pozinkovaného plechu se dvìma pøírubami, lamely 125 mm vysoké z tuhého na skrut odolného dutého profilu s integrovaným jazýèkovým tìsnìním. Pohon lamel pomocí PVC kol, která jsou osazena u strany ovládání. a 174/158 Pøí urèování ceny u mezirozmìrové øady platí vždy rozmìr nejvyšší bližší. a šíøka minimálnì 100 mm b výška minimálnì 130 mm dìlené provedení od rozmìru vyššího jak 1700 mm šíøky b Pøíslušenství viz strana 25 Výška (b) obslužná strana Šíøka (a) Výška (b) Šíøka (a) obslužná strana

24 Regulaèní klapka s koly Al Strana 27 Cenová skupina V RKH 110 Regulaèní klapka s hliníkovými koly a tìsnìním Vestavná hloubka 110 mm Rám s pozinkovaného plechu se dvìma pøírubami, lamely 100 mm vysoké z tuhého na skrut odolného dutého profilu s integrovaným jazýèkovým tìsnìním. Pohon lamel pomocí jednostrannì instalovaných hliníkových kol. Kola umístìna na stranì ovládání (ruèní nebo pøíprava pro servopohon). a 110 Pro urèování ceny u mezirozmìrové øady platí vždy rozmìr nejvyšší bližší. b a šíøka minimálnì 100 mm b výška minimálnì 110 mm Výška (b) Obslužná strana Šíøka (a)

25 Regulaèní klapka s koly Al Strana 28 Cenová skupina V RKH 175 Regulaèní klapka s hliníkovými koly a tìsnìním Vestavná hloubka 175 mm Rám s pozinkovaného plechu se dvìma pøírubami, lamely 165 mm vysoké z tuhého na skrut odolného dutého profilu s integrovaným jazýèkovým tìsnìním. Pohon lamel pomocí jednostrannì instalovaných hliníkových kol. Kola umístìna na stranì ovládání (ruèní nebo pøíprava pro servopohon). a 175 Pro urèování ceny u mezirozmìrové øady platí vždy rozmìr nejvyšší bližší. b a šíøka minimálnì 100 mm b výška minimálnì 175 mm Výška (b) Obslužná strana Šíøka (a) Výška (b) Obslužná strana Šíøka (a)

26 Regulaèní klapka s táhly Strana 29 Cenová skupina V RKHT 175/125 Regulaèní klapka s boèními táhly Vestavná hloubka 175 mm Rám z pozinkovaného plechu se dvìma pøírubami. Lamely 125 mm vysoké z tuhého na skrut odolného dutého profilu. Spražení lamel pomocí protibežných nebo soubežných táhel. Pøi urèování ceny u mezirozmìrové øady platí vždy rozmìr nejvyšší bližší. a 175 a šíøka minimálnì 100 mm b výška minimálnì 130 mm b dìlené provedení od rozmìru vyššího jak 1700 mm šíøky Pøíslušenství viz strana 25 Výška (b) Šíøka (a) Obslužná strana Výška (b) Šíøka (a) Obslužná strana

27 Regulaèní klapka s táhly Strana 30 Cenová skupina V RKHT 175/165 Regulaèní klapka s boèními táhly Vestavná hloubka 175 mm Rám z pozinkovaného plechu se dvìma pøírubami. Lamely 165 mm vysoké z tuhého na skrut odolného dutého profilu. Spražení lamel pomocí protibežných nebo soubežných táhel. Pøi urèování ceny u mezirozmìrové øady platí vždy rozmìr nejvyšší bližší. a 175 a šíøka minimálnì 100 mm b výška minimálnì 175 mm b Pøíslušenství viz strana 25 Výška (b) Šíøka (a) Obslužná strana Výška (b) Šíøka (a) Obslužná strana

28 Regulaèní klapka s koly PVC Strana 31 Cenová skupina V RKH 100 Regulaèní klapka s ozubenými koly PVC Vestavná hloubka 160(P20)/145(P30) mm Rám z pozinkovaného plechu se dvìma pøírubami, lamely 100 mm vysoké z hliníkového profilovaného plechu Pohon lamel jednostranný pomocí umìlohmotných(pvc) kol Od rozmìru strany a = 1001mm PVC kola na obou stranách a 160 a minimální šíøka 200 mm b minimální výška 200 mm b dìlené provedení nad 1700 mm šíøky Výška (b) Obslužná strana Šíøka (a) Výška (b) Obslužná strana Šíøka (a)

29 Strana 32 Cenová skupina V Samoèinná klapka PSKV Pøetlaková samoèinná klapka - výfuková 40 b a 80 Provedení: Rám: L-profil pozink tl.1,1mm (popø.dle požadavku, rámeèek P30) Lamelové listy: profilovaný hliníkový plech tl.0,6mm Osy lamel: ocel závitová M6 pozink. Výška (b) Šíøka (a) dìlené provedení nad 800 mm šíøky

30 Protideš ová žaluzie Strana 33 Cenová skupina V PDŽ PR Protideš ová žaluzie Pozední rám Protideš ová žaluzie: komplet pozinkovaná s vloženým protiptákovým pletivem, lamely z profilovaného pozinkovaného plechu. a 60 Protiptáková møížka: Pletivo pozink., nebo PVC-potah (zelený) Velikost ok (10 x 10) 13 x 13 mm Potøebný stavební otvor resp. rozmìr vzduchotechnického potrubí: šírka (a) + 15 mm ; výška (b) + 15 mm Nejmenší možná PDŽ 150 x 150 mm b Pøi urèování ceny u mezirozmìrové øady platí vždy rozmìr nejvyšší bližší Zvláštní provedení (Cena na poptávku): - EPOXY-prášková barva v provedení RAL,barva dle pøání zákazníka - Rám a lamely v Alu,Cu nebo nerez provedení - možné - Protihmyzová møížka namísto protiptákové møížky s velikostí ok 1 x 1,4 mm - Provedení v protihlukové úpravì (PDŽ-H) Výška (b) Šíøka (a) Pozední rám: Rám z pozinkovaného nebo èerného ocelového plechu v základním nátìru 35 x 3 mm s pracnami pro zazdìní a Svìtlost otvoru ve zdi: a šíøka b výška šíøka (a) + 20 mm výška (b) + 20 mm b+10 Cena za pozední rám 92,-Kè/bm (pozink. plech) Cena za pozední rám 150,-Kè/bm (ocel L)

31 Protiptáková møížka Strana 34 Cenová skupina V PPM PHM Protiptáková møížka Protihmyzová tkanina a Šíøka rámeèku 20 mm Rámeèek z pozinkovaného plechu Protiptákové pletivo: svìtlost ok 16 x 16 mm, Alternativa pletivo potažené zeleným PVC nástøikem, svìtlost ok 13x13 mm Jiné provedení na dotaz Pøi urèování ceny u mezirozmìrové øady platí vždy rozmìr nejvyšší bližší b Výška (b) Šíøka (a) Protihmyzová tkanina :svìtlost ok 1 x 1,4 mm, pozink Výška (b) Šíøka (a)

32 Deskový filtrbox DFB Strana 35 Cenová skupina V DFB Deskový filtrbox Deskový boxový filtr DFB je vhodný pro zabudování do kruhových vzduchotechnických rozvodù, s nižším stupnìm úèinnosti odluèování prachových èástic. Opláštìní filtru je zhotoveno z pozinkovaného ocelového plechu. Horní odnímatelné víko je zajištìno pomocí jednoduchého uzávìru na zacvaknutí, popø. køídlovými matkami. Pøi požadavku na zvýšenou tìsnost mohou být kruhové nástavce opatøeny jazýèkovým tìsnìním. Filtraèní vložka: Tøída filtrace: G4 Filtraèní kapacita: 70% max. tepelná odolnost: 100 C Materiál: Netkaná textilie ze syntetických vláken Èištìní: Za sucha,mechanicky oklepat nebo vysát Èistící interval/výmìna: pøi dosažení dvojnásobné tlakové ztráty ve srovnání vložky v èistém stavu Instalace: Filtrbox musí být umístìn po smìru proudìní vzduchu vždy pøed ventilátorem nebo tepelným výmìníkem, a to ve smìru šipky umístìné na boèní stranì opláštìní. Za úcelem cištení, prípadné výmeny vložky filtru musí být k horní cásti odnímatelného víka zajišten prístup. D B C E A Typ D (mm) A (mm) B (mm) C (mm) E (mm) Hmotnost (kg) Cena DFB , DFB , DFB , DFB , DFB , DFB , DFB ,

33 Protideš ová žaluzie - kruhová Strana 36 Cenová skupina VI PDŽK Protideš ová žaluzie kruhová Protideš ová žaluzie, vèetnì protiptákového pletiva s pevnými lamelami v kruhovém hliníkovém provedení, urèená jak pro pøívod, tak odvod. Kruhový nástavec s vymezovacími sponami. L d2 d1 d1 d2 ± 2 mm L ± 5 mm Hmotnost (g) Cena

34 Møížky do potrubí Strana 37 Cenová skupina VI HMR1 Hranatá møížka RAL 9010 HMR1 Hranatá møížka pozink. HMR2 Vestavná regulace pro hranatou møížku HMS Hranatá møížka na spiro Hranatá møížka HMR1: k zabudování do hranatých vzduchovodù s vodorovnì uspoøádanými lamelami. Provedení: ocelový plech, lakovaný RAL9010 barva bílá (v objednávce poznámka RAL9010) ocelový pozinkovaný plech bez povrchové úpravy (v objednávce poznámka pozink.) Vnìjší rozmìr B + 27 mm H + 27 mm Výstøih B - 14 mm H - 14 mm Vestavná regulace pro hranatou møížku HMR2 Hranatá møížka na spiro HMS: k zabudování na spiropotrubí, pro pøívod i odvod s vertikálnì orientovanými, nastavitelnými lamelami. Regulace množství pøívodního, odvodního vzduchu z èelní strany nastavitelnými lamelami. Provedení: ocelový pozinkovaný plech. B x H HMR1 RAL 9010 ca.množství vzduchu Spirotrouba D ca.množství vzduchu HMR1 HMR2 HMS pozink. m³/h mm m³/h 325 x x x x x x x x x x x x x x

35 Talíøové ventily Strana 38 Cenová skupina VI PVK OVK UVK Talíøový ventil pøívodní, kov Talíøový ventil odvodní, kov Talíøový ventil univerzální, plast PVK / OVK: Barva: RAL 9010 bílá, s pozinkovanou montážní zdìøí Talíøový ventil d1 PVK OVK UVK: Plastový talírový ventil s upínacími pružinami, kruhovým nástavcem a polypropylénovým kroužkem. Tepelná odolnost do 100 C. - vhodný do prostorù s vysokou vzdušnou vlhkostí (napø. kuchynì, koupelny) - jednoduchá demontáž pro pøípad èištìní - optimální tìsnost v kombinaci tìsnící pásky a upínacích pružin - plynulá regulace požadovaného množství vzduchu - montážní nástavec pro nasazení flexohadice je souèástí dodávky spolu s talíøovým ventilem - pro upevnìní ventilu pøi nižší výšce mezistropu je dodáván polypropylénový kroužek Talíøový ventil PVC d1 UVK

36 Kryt revizního otvoru Strana 39 Cenová skupina VI DFR DFRH Kryt revizního otvoru na kruhové potrubí Kryt revizního otvoru na hranaté potrubí Kryt revizního otvoru d H x B DFR x x x x x Pøi objednání musí být vždy uveden prùmìr potrubí na které bude kryt montován! B H d Kryt revizního otvoru Type H x B DFRH RD x RD x RD x RD x RD x RD x RD x RD x RD x RD x B H

37 Servopohony k RK Strana 40 Cenová skupina VI Obj. èíslo TYP Ovládání max. plocha RK (m²) Toè. moment (Nm) Cena Kè 1900 CM230-1 O/Z 0, CM230 O/Z/3-Bod. 0, CM24 O/Z/3-Bod. 0, Obj. èíslo TYP Ovládání max. plocha RK (m²) Toè. moment (Nm) Cena Kè 1868 LM230A O/Z LM230A-S O/Z LM230A-SR plynulé LM24A O/Z LM24A-S O/Z LM24A-SR plynulé Obj. èíslo TYP Ovládání max. plocha RK (m²) Toè. moment (Nm) Cena Kè 1885 NM230A O/Z NM230A-S O/Z NM230A-SR plynulé NM24A O/Z NM24A-S O/Z NM24A-SR plynulé NM24A-MF plynulé Obj. èíslo TYP Ovládání max. plocha RK (m²) Toè. moment (Nm) Cena Kè 1861 SM230A O/Z/3-Bod SM230A-S O/Z/3-Bod SM230A-SR plynulé SM24A O/Z/3-Bod SM24A-S O/Z/3-Bod SM24A-SR plynulé Obj. èíslo TYP Ovládání Výše uvedené servopohony BELIMO. max. plocha RK (m²) Toè. moment (Nm) Cena Kè 1897 GM24A O/Z GM24A-SR plynulé GM230A O/Z

38 Servopohony k RK Strana 41 Cenová skupina VI Obj. èíslo TYP Ovládání max. plocha RK (m²) Toè. moment (Nm) Cena Kè 1903 TF230 zpìtná pružina 0, , TF230-S zpìtná pružina 0, , TF24 zpìtná pružina 0, , TF24-S zpìtná pružina 0, , TF24-SR plynulé 0, ,00 Obj. èíslo TYP Ovládání max. plocha RK (m²) Toè. moment (Nm) Cena Kè 1873 LF230 zpìtná pružina 0, , LF230-S zpìtná pružina 0, , LF24 zpìtná pružina 0, , LF24-S zpìtná pružina 0, , LF24-SR plynulé 0, ,00 Obj. èíslo TYP Ovládání max. plocha RK (m²) Toè. moment (Nm) Cena Kè 1908 NF230A zpìtná pružina 0, , NF230A-S2 zpìtná pružina 0, , NF24A zpìtná pružina 0, , NF24A-S2 zpìtná pružina 0, , NF24A-SR plynulé 0, ,00 Obj. èíslo TYP Ovládání max. plocha RK (m²) Toè. moment (Nm) Cena Kè 1913 SF230A zpìtná pružina , SF230A-S2 zpìtná pružina , SF24A zpìtná pružina , SF24A-S2 zpìtná pružina , SF24A-SR plynulé , Konzola pro servopohon za kus 480,-Kè netto Kompletní montáž motoru za kus 500,-Kè netto Výše uvedené servopohony BELIMO.

39 Pøíslušenství - montáž Strana 42 Cenová skupina VI Obj.èíslo Spojovací materiál Cena 2210 Rámeèek (lišta) na potrubí P20 5 bm cena/bm Rohovník R20 cena/ks 3, Rámeèek (lišta) na potrubí P30 5 bm cena/bm Rohovník R30 cena/ks 7, Stahovací svorka C cena/ks 4 Tìsnící materiál 2720 PE-tìsnící páska 4 x 15 mm 10 bm cena/bm PVC-tìsnící páska 50 mm 33 bm cena/balení AL-tìsnící páska 50 mm 50 bm cena/balení Tmel - butyl 330 ml cena/ks Polyuretan - šedý 310 ml cena/ks Silikon pro hygienické provedení 310 ml cena/ks 177 Závìsný materiál 2681 Závitová tyè M8 (DIN 975) 2 bm cena/bm Závitová tyè M10 (DIN 975) 2 bm cena/bm Šestihranná prodlužovací matice M8 cena/ks Šestihranná prodlužovací matice M10 cena/ks Hmoždinka kovová M8 cena/ks Hmoždinka kovová M10 cena/ks Závìs L s gumovým tlumením cena/ks Závìs Z s gumovým tlumením cena/ks Závìsná lišta U 20x40x1,5mm cena/bm 78 Ostatní 2673 Ovládání klapek - kovové cena/ks Ovládání klapek - umìlohmotné cena/ks Trhací nýt 3,2 x 6 c./1000ks Trhací nýt 3,2 x 10 c./1000ks Dìrovaná montážní páska 25x0,75 M8 25 bm cena/ks Svorka nosníková na I profil M8 cena/ks Svorka nosníková na I profil M10 cena/ks Šroub M8 x 25 cena/ks 1, Matice šestihranná M8 cena/ks 0, Šroub M10 x 30 cena/ks 1, Matice šestihranná M10 cena/ks 0, Podložka plochá D8 c./1000ks Podložka plochá D10 c./1000ks Samovrtný šroub 4,2 x 13 c./1000ks Samovrtný šroub 4,2 x 16 c./1000ks 326 Cena v Kè bez DPH.

40 Závìsné objímky Strana 43 Cenová skupina VI ZOF ZOG ZO Závìsná objímka pro flexibilní hadice Závìsná objímka pro kruhové potrubí s výstelkou Závìsná objímka pro kruhové potrubí bez výstelky Závìsná objímka d ZOF Závìsná objímka pro flexohadice z ocelového pozink. pásku s pozinkovaným samosvorným zaklapovacím zámkem. d Závìsná objímka d ZOG ZO Na dotaz d Závìsná objímka šroub M8x25, matka M8

41 Tlumící vložka (dilatace) Strana 44 Cenová skupina VI PPK Tlumící vložka - kruhová TVL Tlumící vložka - hranatá PPK/TVL400 Tlumící vložka s požární odolností do 400 C PPK/TVL: Elastická dilatace kompenzující šíøení chvìní a vibrací ve vzduchovodech. Standardní provedení u hranatých rozvodù s pøírubou 20 nebo 30 mm. U kruhových rozvodù ukonèení vnitøní spojkou s pozinkovaného ocel. plechu. Dle požadavku možné ukonèení na kruhovou pøírubu. Délka elastické èásti tlumící vložky ca. 80 mm. Max. tepelná odolnost 80 C. PPK/TVL400: Tlumící vložka v tepelné odolnosti do 400 C/2h dle EN (Certifikát EU) Tlumící vložka PPK TVL PPK/TVL400 pro bm. obvodu Cena v Kè/bm bez DPH.

42 Rychloupínací objímka / Šoupátko Strana 45 Cenová skupina VI RUO-G RUO-T PSE Rychloupínací objímka s PVC-tìsnìním Rychloupínací objímka s tìsnícím tmelem Posuvné šoupátko RUO-G RU - objímka / Šoupátko d RUO-G RUO-T PSE

43 Pøíruby kruhové Strana 46 Cenová skupina VI PR-T1 PR-R5 PR PR-L Pøíruba, dle DIN díl 1, pozinkovaná Pøíruba, dle DIN øada 5, pozinkovaná Pøíruba lisovaná, pozinkovaná Pøíruba úhelníková, pozinkovaná d d d d2 d k b d4 s PR-T1 PR-R5 PR Pøíruby PR-L d d2 b x s x x x x x x x x x x x x x x x x x x x x

44 Škrtící klapka - jednolistá Strana 47 Cenová skupina VII MRK Škrtící klapka - jednolistá Škrtící klapka jednolistá vèetnì opláštìní: Škrtící klapka - malá: Opláštìní z pozinkovaného plechu tlouš ky dle ÈSN EN 1507 H = max. 250 mm (Minimální výška = 100 mm) B = max. 350 mm (Minimální šíøka = 150 mm) L = H List klapky z pozink. ocel. plechu tl.1,1 mm s oboustranným pøehybem (ca. 15 mm) Výška listu klapky = H - 10 mm Škrtící klapka - velká: Opláštìní z pozinkovaného plechu tlouš ky dle ÈSN EN 1507 H = mm (Minimální výška = 100 mm) B = max. 800 mm (Minimální šíøka = 150 mm) L = H List klapky z pozink. ocel plechu tl. 1,5-2,0 mm s oboustranným ohybem (ca. 15 mm) se støedovou výztuhou. H - 10 mm H - 20 mm Výška MRK DP MRK DP MRK DP MRK DP MRK DP MRK DP MRK DP Šíøka DP = cenová pøirážka za provedení listu klapky z dìrovaného plechu

45 Výfuková hlavice Strana 48 Cenová skupina VII VHH Výfuková hlavice - hranatá Provedení: Ocelový pozinkovaný plech, tlouš ka materiálu dle CSN EN Pro odvod deš ové vody uvnitø zabudovaný trychtýø a po obvodu odtokový žlábek. V horní èásti vsazena protiptáková møížka. h Pøíplatek za okapnièku: volná pevná, letovaná za bm.obvodový 750,-Kè za bm obvodový 1050,-Kè a b h=200+(2 x a) a b a b

46 Trouba hladká Strana 49 Cenová skupina VII TH Trouba hladká Materiál: ocelový plech, pozinkovaný, Ukonèení trouby s/bez lemu Dle požadavku zákazníka možná pøíruba za pøíplatek d s... tlouš ka materiálu L d s = 0,7 mm s = 0,9 mm s = 1,1 mm s = 1,25 0,5 m 1,0 m 1,5 m 0,5 m 1,0 m 1,5 m 0,5 m 1,0 m 1,5 m 0,5 m 1,0 m 1,5 m L

47 Tlumiè hluku - kulisový Strana 50 Tlumièe hluku (kulisové) jsou ve vzduchotechnických zaøízeních uzpùsobeny k redukci akustického tlaku. Tlumiè hluku sestává z jednotlivých kulis zabudovaných do trouby (vnìjší pláš ) s oboustranným ukonèením pro napojení na navazující rozvod. Pøírubové lišty se šroubovými spoji popø. úhelníková. pøíruba nebo jiné. Kulisy jsou zhotoveny z pozink. rámu, do kterého se vkládá minerální vata z vnìjší strany opatøena kašírem. Rozmìry tlumièù hluku jsou stanoveny dle množství proudícího vzduchu (od 500 do m³/h) a potøebného útlumu v pøíslušném frekvenèním pásmu. Tlumièe byly odzkoušeny dle DIN Zpusoby provedení: Šíøka kulis: 100, 200 a 300 mm Materiál: skelné vlákno s jednostranným kašírem nebo v hygienickém provedení Rám kulis a trouba: ocelový plech pozink.(standard), hliník, nerez dle EN Nadstandardní provedení s obtokovými plechy, popø. boèním plechem Tlumièe hluku, jakož i vložky, dokážeme dimenzovat a následnì vyrobit. K návrhu a optimalizaci tlumièù je nutné zaslat následující ùdaje: - Množství vzduchu (VO2) [m³/h] - Požadovaný útlum pøi 250 Hz [db] - Maximálnì možné rozmìry potrubních dílù Provedení: MK Poz.è. Poèet Max.šíøka [mm] Max.výška [mm] Max.délka [mm] Množství VO 2 [m 3 /h] Útlum pøi 250 Hz [db] Zvláštní provedení:

48 Vložka TH - kulisová Strana 51 Cenová skupina VII VTH100 Vložka tlumièe hluku, typ X, šíøka = 100mm VTH200 Vložka tlumièe hluku, typ X, šíøka = 200mm Šíøka kulisy = 100, rám z pozink. plechu, kamenná vata, bez boèních plechù výška šíøka délka h š Šíøka kulisy = 200, rám z pozink. plechu, kamenná vata, bez boèních plechù výška šíøka délka h š Nábìh nebo obtok - cena ceníková + 5% Nábìh a obtok - cena ceníková + 10% MK provedení s boèním plechem + 10%

49 Buòka tlumièe hluku Strana 52 Cenová skupina VII VTHB Vložka tlumièe hluku, typ B Zpusoby provedení: Tlouš ka tlumící desky: rozmìr 200 (250)x500 50mm, 400 (500)x mm Materiál: skelné vlákno s jednostranným kašírem nebo v hygienickém provedení Rám bunìk: ocelový plech pozink.(standard), hliník, nerez dle EN Nadstandardní provedení: tlumící deska s oboustranným skelným vláknem (hyg.). Rozmìr Standard Dìrovaný plech 200x500x x500x x500x x500x x500x x500x x500x x500x
