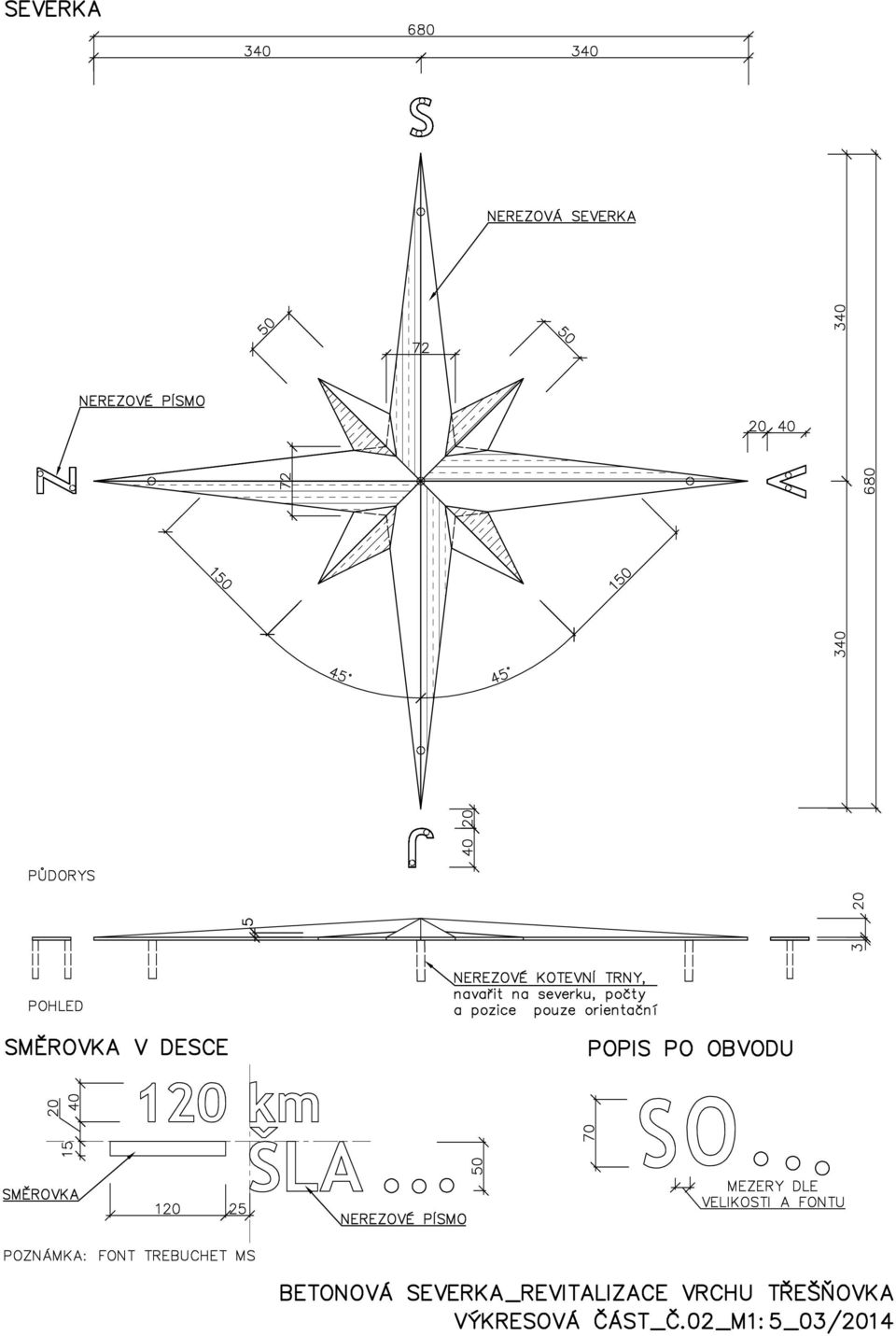

1 D.9. BETONOVÁ SEVERKA MOBILIÁŘ Akce: Revitalizace vrchu Třešňovka Objednatel: Hlavní město Praha Magistrát hl. m. Prahy Odbor městské zeleně a odpadového hospodářství Mariánské náměstí Praha 1 Zpracovatel: Ing. arch. Jiří Rys Dvořišťská Praha 9 Kyje tel.: Podklady: základní představa objednatele, informace uvedených na severce, prohlídka místa stavby, poloha objektu Obsah: textová část výkresová část výkres č.01 půdorys a řez - výkres č.02 zámečnické prvky - výkres č.03 detail a materiály - výkres č.04 - vizualizace 1. ÚČEL OBJEKTU Interaktivní prvek v městské zeleni betonová severka 2. UMÍSTĚNÍ OBJEKTU Betonová severka je umístěna na území historického sadu v Hrdlořezech, jenž se rozkládá mezi ulicemi Pod Šancemi a ulicí Spojovací. 3. ARCHITEKTONICKO-STAVEBNÍ ŘEŠENÍ 3.1 KOMPOZIČNÍ, TVAROVÉ A MATERIÁLOVÉ ŘEŠENÍ Severka jako součást mobiliáře revitalizovaného vrchu Třešňovka je navržena v kontextu místa tedy zeleně obklopené městskou zástavbou. Je osazena nad 1 / 4

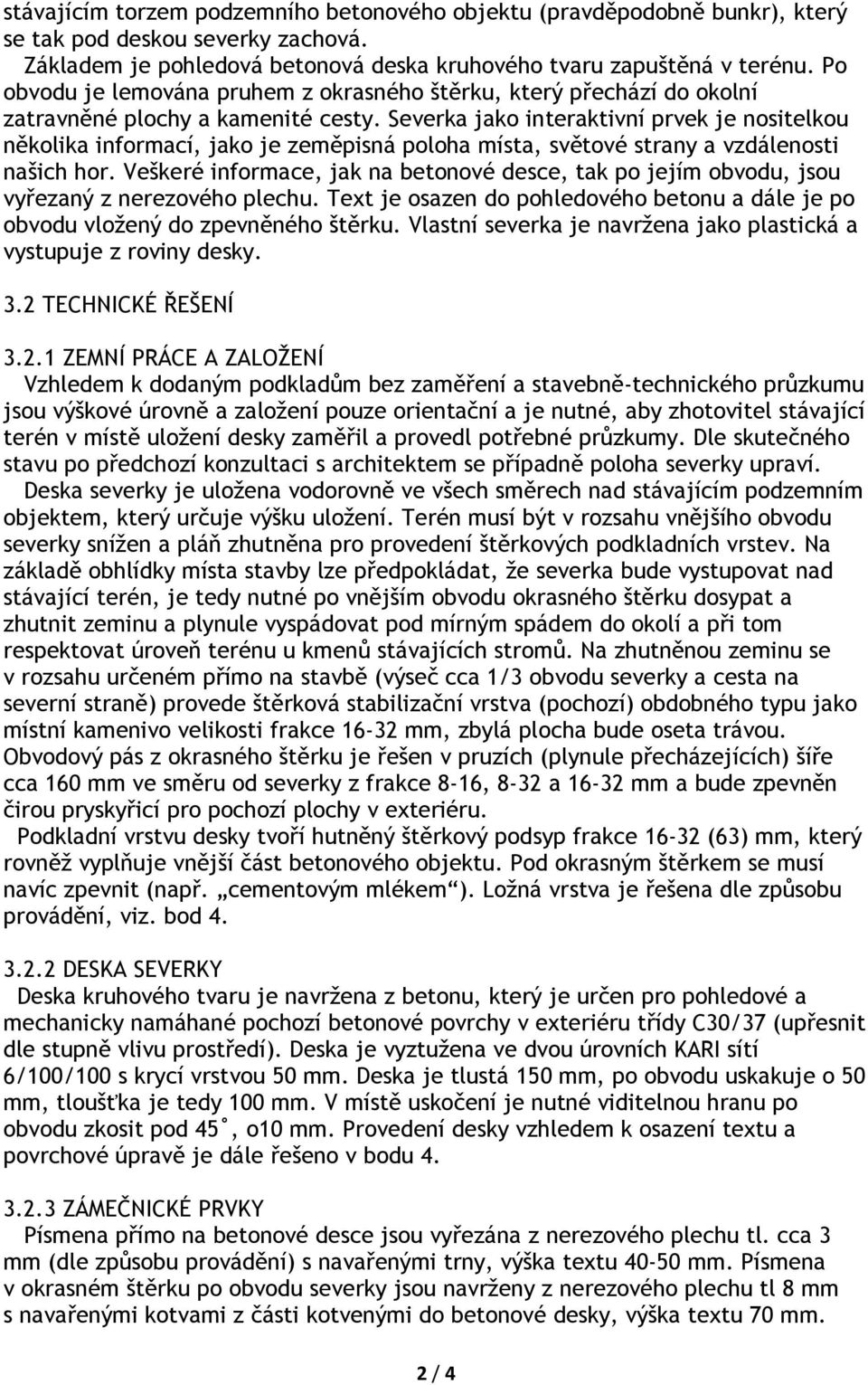

2 stávajícím torzem podzemního betonového objektu (pravděpodobně bunkr), který se tak pod deskou severky zachová. Základem je pohledová betonová deska kruhového tvaru zapuštěná v terénu. Po obvodu je lemována pruhem z okrasného štěrku, který přechází do okolní zatravněné plochy a kamenité cesty. Severka jako interaktivní prvek je nositelkou několika informací, jako je zeměpisná poloha místa, světové strany a vzdálenosti našich hor. Veškeré informace, jak na betonové desce, tak po jejím obvodu, jsou vyřezaný z nerezového plechu. Text je osazen do pohledového betonu a dále je po obvodu vložený do zpevněného štěrku. Vlastní severka je navržena jako plastická a vystupuje z roviny desky. 3.2 TECHNICKÉ ŘEŠENÍ ZEMNÍ PRÁCE A ZALOŽENÍ Vzhledem k dodaným podkladům bez zaměření a stavebně-technického průzkumu jsou výškové úrovně a založení pouze orientační a je nutné, aby zhotovitel stávající terén v místě uložení desky zaměřil a provedl potřebné průzkumy. Dle skutečného stavu po předchozí konzultaci s architektem se případně poloha severky upraví. Deska severky je uložena vodorovně ve všech směrech nad stávajícím podzemním objektem, který určuje výšku uložení. Terén musí být v rozsahu vnějšího obvodu severky snížen a pláň zhutněna pro provedení štěrkových podkladních vrstev. Na základě obhlídky místa stavby lze předpokládat, že severka bude vystupovat nad stávající terén, je tedy nutné po vnějším obvodu okrasného štěrku dosypat a zhutnit zeminu a plynule vyspádovat pod mírným spádem do okolí a při tom respektovat úroveň terénu u kmenů stávajících stromů. Na zhutněnou zeminu se v rozsahu určeném přímo na stavbě (výseč cca 1/3 obvodu severky a cesta na severní straně) provede štěrková stabilizační vrstva (pochozí) obdobného typu jako místní kamenivo velikosti frakce mm, zbylá plocha bude oseta trávou. Obvodový pás z okrasného štěrku je řešen v pruzích (plynule přecházejících) šíře cca 160 mm ve směru od severky z frakce 8-16, 8-32 a mm a bude zpevněn čirou pryskyřicí pro pochozí plochy v exteriéru. Podkladní vrstvu desky tvoří hutněný štěrkový podsyp frakce (63) mm, který rovněž vyplňuje vnější část betonového objektu. Pod okrasným štěrkem se musí navíc zpevnit (např. cementovým mlékem ). Ložná vrstva je řešena dle způsobu provádění, viz. bod DESKA SEVERKY Deska kruhového tvaru je navržena z betonu, který je určen pro pohledové a mechanicky namáhané pochozí betonové povrchy v exteriéru třídy C30/37 (upřesnit dle stupně vlivu prostředí). Deska je vyztužena ve dvou úrovních KARI sítí 6/100/100 s krycí vrstvou 50 mm. Deska je tlustá 150 mm, po obvodu uskakuje o 50 mm, tloušťka je tedy 100 mm. V místě uskočení je nutné viditelnou hranu po obvodu zkosit pod 45, o10 mm. Provedení desky vzhledem k osazení textu a povrchové úpravě je dále řešeno v bodu ZÁMEČNICKÉ PRVKY Písmena přímo na betonové desce jsou vyřezána z nerezového plechu tl. cca 3 mm (dle způsobu provádění) s navařenými trny, výška textu mm. Písmena v okrasném štěrku po obvodu severky jsou navrženy z nerezového plechu tl 8 mm s navařenými kotvami z části kotvenými do betonové desky, výška textu 70 mm. 2 / 4

3 Severka je svařena z nerezových plechů tl. cca 3 mm (dle způsobu provádění) s navařenými kotevními trny. Dodatečně kotvené prvky uchytit do betonu na chemickou kotvu. Dimenze plechů a trnů z tyčové nerezové oceli musí být dostatečná pro pochozí zatížení, aby nedošlo k prohnutí, ohnutí apod. Na rozhraní okrasného štěrku po obvodu severky a stávající nebo dosypané zeminy je vložen pozinkovaný plech jako obruba tl. 3 mm o výšce cca 150 mm pro formování tvaru. Plech musí být umístěn těsně pod terénem ale tak, aby nebyl na povrchu vidět, a musí být stabilizován proti vyvrácení. Pod obrubou musí být zajištěn odtok vody směrem od severky POVRCHOVÁ ÚPRAVA Povrch desky severky je řešen v provedení pohledový beton nebo alternativně po odsouhlasení imitace pohledového betonu (cementová stěrka do exteriéru). Musí být mrazuvzdorný a odolný vůči otěru a mechanickému poškození, tzn. odolávat povětrnostním vlivům a určen pro pochozí plochy. Nerezové povrchy jsou kartáčované: písmena ve směru textu, severka ve směru delšího rozměru cípů. 4. PROVÁDĚNÍ Vzhledem k omezenému přístupu je zvoleno provádění betonové desky na místě, alternativně lze zvážit dovezení prefabrikované severky. Pohledový beton: jednodílné bednění (bezespáré) pohledové strany pochozí povrch - do bednění vložit nerezová písmena (část přímo v desce) a armaturu - betonáž, ošetření atd. dle technologického postupu pro pohledový beton - po odbednění uložit desku písmem nahoru na homogenní štěrkové lože z frakce cca 4-8 mm, nutné plné a rovnoměrné podepření desky - písmena po obvodě a severku osadit dodatečně na chemickou kotvu - písmo přímo v desce se očistí a překartáčuje ve směru textu - po obvodu desky osadit kovovou obrubu a provést štěrk zpevněný pryskyřicí Alternativně lze provést desku s imitací pohledového betonu: - provést betonovou desku s armaturou standardním způsobem na podkladní beton, odseparovat od obruby podzemního betonového objektu nerezová písmena (část přímo v desce) osadit na chemickou kotvu - viditelný povrch desky přetáhnout cementovou stěrkou do exteriéru pro vytvoření imitace pohledového betonu, podklad upravit dle požadavků výrobce stěrky - písmo přímo v desce se očistí a překartáčuje ve směru textu - písmena po obvodě a severku osadit dodatečně na chemickou kotvu - po obvodu desky osadit kovovou obrubu a provést štěrk zpevněný pryskyřicí Přesné natočení severky vůči světovým stranám je nutné ověřit a provést přímo na stavbě. Všechny hrany a napojení musí být upraveny (např. zbroušeny) tak, aby nedošlo ke zranění. Během provádění musí být dodrženy všechny pracovní, výrobní a 3 / 4

4 technologické postupy. Zhotovitel musí při provádění dodržovat veškeré hygienické limity a další související předpisy. Tato dokumentace nenahrazuje dílenskou dokumentaci, specifikaci a detaily je nutno upřesnit a doplnit v rámci dílenského zpracování. Pokud dojde během provádění k jakýmkoli nejasnostem v projektové dokumentací nebo nesrovnalostem mezi projektem a skutečným stavem, je nutné kontaktovat architekta (projektanta)! Jakékoli změny oproti projektu musí být odsouhlaseny architektem (projektantem), za změny provedené bez jeho souhlasu projektant nenese odpovědnost! V Praze 03/2014 Jiří Rys 4 / 4
