Řídící systémy Haier. Uživatelsky snadné ovládání BMS. Building Management. Integrovaný systém ovládání. Inteligentní Management. Aplikace.

Transkript

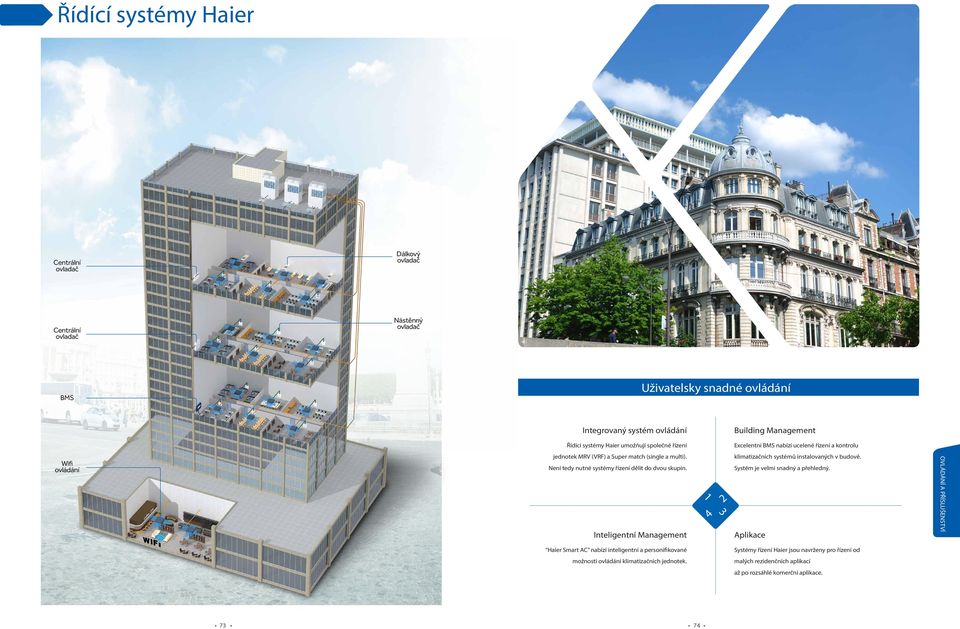

1 Řídící systémy Haier Dálkový ovladač Centrální ovladač Nástěnný ovladač Centrální ovladač Uživatelsky snadné ovládání BMS Integrovaný systém ovládání Building Management Řídící systémy Haier umožňují společné řízení Excelentní BMS nabízí ucelené řízení a kontrolu Wifi ovládání klimatizačních systémů instalovaných v budově. Není tedy nutné systémy řízení dělit do dvou skupin. Systém je velmi snadný a přehledný Aplikace Inteligentní Management Haier Smart AC nabízí inteligentní a personifikované Systémy řízení Haier jsou navrženy pro řízení od možnosti ovládání klimatizačních jednotek. malých rezidenčních aplikací až po rozsáhlé komerční aplikace jednotek MRV (VRF) a Super match (single a multi).

2 Klíčové produkty je chytrý dotykový centrální ovladač pro vzdálené ovládání až 256 vnitřních jednotek Ovládání a monitoring Ovládání až 256 vnitřních jednotek Ovládání: provozní mód, teplota, ventilátor, pohyb lamel Zapnutí / vypnutí Zobrazení ikon na základě stavu vnitřní jednotky Funkce energetické úspory Zakázání vybraných provozních módů Stanovení min. a max. nastavitelné teploty pro vybrané zóny / skupiny vnitřních jednotek Individuální ovládání, Skupinové & Centrální ovládání (Max. 256 vnitřních jednotek) 7 TFT LCD podsvícený dotykový displej Ovládání časovače Zakázání vybraných provozních módů Nastavení úrovně ovládání pro uživatele (individuální, částečné, pouze centr. ovladačem) Možnost editace údajů o uživatelích Možnost editace údajů o jednotkách Rozpočítávání energií a reporting Zobrazení chybových stavů Požární hlásič Ukládání provozních dat Systém Ovládání zón Řízení jednotek v jednotlivých zónách dle potřeby uživatele Možnost vytváření libovolných zón s libovolnými vnitřními jednotkami Časovač Týdenní a denní časovač pro každou vnitřní jednotku Libovolná kombinace časovačů Možnost libovolného nastavení, editace a smazání časovače Detailní nastavení spínacích bodů časovače IGU05 MRV IGU05 Kontrola provozních dat Rozpočítávání energií & reporting SuperMatch YCJ-A002 Možnost přehledné kontroly provozních dat veškerých vnitřních jednotek Možnost vyvolání dat Možnost nastavení rozdílných cen během dne na základě rozdílných tarifů Možnost stažení zprávy s rozpočítanou energií YCJ-A

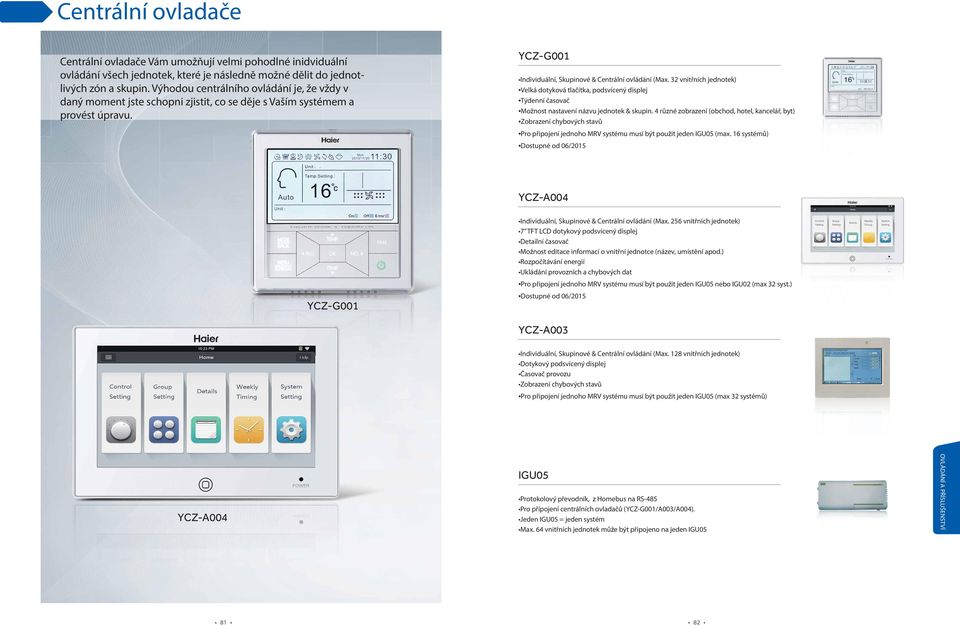

3 Klíčové produkty Výkonné a inteligentní řešení ovládacího BMS systému pro 250 a 500 vnitřních jednotek. Ovládání a monitoring Ovládání 250 / 500 vnitřních jednotek Ovládání: provozní mód, teplota, ventilátor, pohyb lamel Uzamknutí vybraných provozních módů Zobrazení ikon na základě stavu vnitřních jednotek Rozpočítávání energií & reporting Možnost vyvolání dat Nastavení rozdílných cen během dne dle tarifů Možnost stažení zprávy s rozpočítanou energií HCM-05/HCM-05(A) Vzdálený systém ovládání Připojení nadřazeného systému ovládání: BACnet ip/ Modbus Max. 250 vnitřních jednotek na HCM-05; a 500 vnitřních jednotek na HCM-05(A) Max. 32 systémů. Každý systém musí být připojený pomocí jednoho. Ovládání / nastavení systémů a kontrola provozních stavů. Týdenní, denní a měsíční časovač. Rozdělení práv uživatelů z hlediska možností ovládání a nastavování systému. Rozpočítávání energií. Ukládání provozních a chybových stavů. Vyvinuto ve spolupráci se společností Honeywell. Web server / cloud servis HCM-05 System Časovač Týdenní a denní časovač pro každou vnitřní jednotku Libovolná kombinace časovačů Možnost libovolného nastavení, editace a smazání časovače Detailní nastavení spínacích bodů časovače Ovládání zón Řízení jednotek v jednotlivých zónách dle potřeby uživatele Možnost vytváření libovolných zón s libovolnými vnitřními jednotkami RS-485 Max. 1000m Max. 32 Kontrola chybových stavů Správa chyb a nestandardních stavů systémů Detailní vyvolání chybových stavů systémů z historie Nastavení systému Možnost vložení detailních informací o budově Nastavení zařízení Nastavení uživatelských možností a práv Nastavení systémových parametrů OVLÁDÁNÍ A PÍSLUŠENSTVÍ TCP/IP HCM-05 PC 77 78

4 Individuální ovladače V sortimentu individuálních ovladačů můžete libovolně vybírat mezi nástěnnými a dálkovými ovladači. Mezi nástěnnými naleznete i velmi elegantní ovladač YR-E17. Ovladače umožňují plnohodnotné ovládání jednotek. YR-HD Zapnout / vypnout, nastavení: módu, ventilátoru, teploty, pohybu lamel a přídavných funkcí Individuální ovládání 24 hodinový časovač Hodiny YR-E17 Zapnout / vypnout, nastavení: módu, ventilátoru, teploty, pohybu lamel a přídavných funkcí Individuální & Skupinové ovládání (Max. 16 vnitřních jednotek) Jednoduchý a velmi elegantní design (jako světelný spínač) 86*86*13.05mm Dotykový podsvícený displej (při neaktivitě zhasne) Časovač / hodiny Velmi snadná instalace a ovládání YR-E16A Zapnout / vypnout, nastavení: módu, ventilátoru, teploty, pohybu lamel a přídavných funkcí Individuální & Skupinové ovládání (Max. 16 vnitřních jednotek) Velká dotyková tlačítka (odlišené od YR-E16), podsvícený displej Nastavení a zobrazení teploty F/ Celsius; ±0.5 C (±1 ) Zobrazení relativní vlhkosti v místnosti Více jazyků: Angličtina, Španělština, Italština, Ruština a Francoužština, (Čestina na dotaz) Nastavení disponibilního tlaku ventilátoru pro kanálové jednotky Zobrazení chybových hlášek a speciální servisní menu YR-E14 YR-E16A Zapnout / vypnout, nastavení: módu, ventilátoru, teploty, pohybu lamel a přídavných funkcí Individuální & Skupinové ovládání (Max. 16 vnitřních jednotek) Zobrazení okolní teploty Autodiagnostika Připomenutí výměny/čištění filtrů Časovač / hodiny YR-F02 YR-HBS01 YR-E17 Zapnout / vypnout, nastavení: módu, ventilátoru, teploty, pohybu lamel Individuální ovládání Skupinové ovládání (Max. 16 vnitřních jednotek) Autodiagnostika Připomenutí výměny/čištění filtrů WIFI Modul (KZW-W001) Vzdálené ovládání: Zapnout / vypnout, nastavení: módu, ventilátoru, teploty, pohybu lamel Individuální & Skupinové ovládání (Max. 16 vnitřních jednotek) Princip funkce Cloud (internetové ovládání) Týdenní časovač Velmi detailní možnost nastavení provozní křivky s libovolným počtem spínacích bodů Upozornění na chyby Pro MRV jednotky je nutné připojit Wi-Fi modul skrze převodník YCZ-A002 RE-02 Přijímač signálu od dálkového ovladače Pro kanálové jednotky 79 80

5 Centrální ovladače Centrální ovladače Vám umožňují velmi pohodlné inidviduální ovládání všech jednotek, které je následně možné dělit do jednotlivých zón a skupin. Výhodou centrálního ovládání je, že vždy v daný moment jste schopni zjistit, co se děje s Vaším systémem a provést úpravu. YCZ-G001 Individuální, Skupinové & Centrální ovládání (Max. 32 vnitřních jednotek) Velká dotyková tlačítka, podsvícený displej Týdenní časovač Možnost nastavení názvu jednotek & skupin. 4 různé zobrazení (obchod, hotel, kancelář, byt) Zobrazení chybových stavů Pro připojení jednoho MRV systému musí být použit jeden IGU05 (max. 16 systémů) Dostupné od 06/2015 Individuální, Skupinové & Centrální ovládání (Max. 256 vnitřních jednotek) 7 TFT LCD dotykový podsvícený displej Detailní časovač Možnost editace informací o vnitřní jednotce (název, umístění apod.) Rozpočítávání energií Ukládání provozních a chybových dat Pro připojení jednoho MRV systému musí být použit jeden IGU05 nebo (max 32 syst.) YCZ-G001 Dostupné od 06/2015 YCZ-A003 Individuální, Skupinové & Centrální ovládání (Max. 128 vnitřních jednotek) Dotykový podsvícený displej Časovač provozu Zobrazení chybových stavů Pro připojení jednoho MRV systému musí být použit jeden IGU05 (max 32 systémů) IGU05 Protokolový převodník, z na RS-485 Pro připojení centrálních ovladačů (YCZ-G001/A003/A004). Jeden IGU05 = jeden systém Max. 64 vnitřních jednotek může být připojeno na jeden IGU

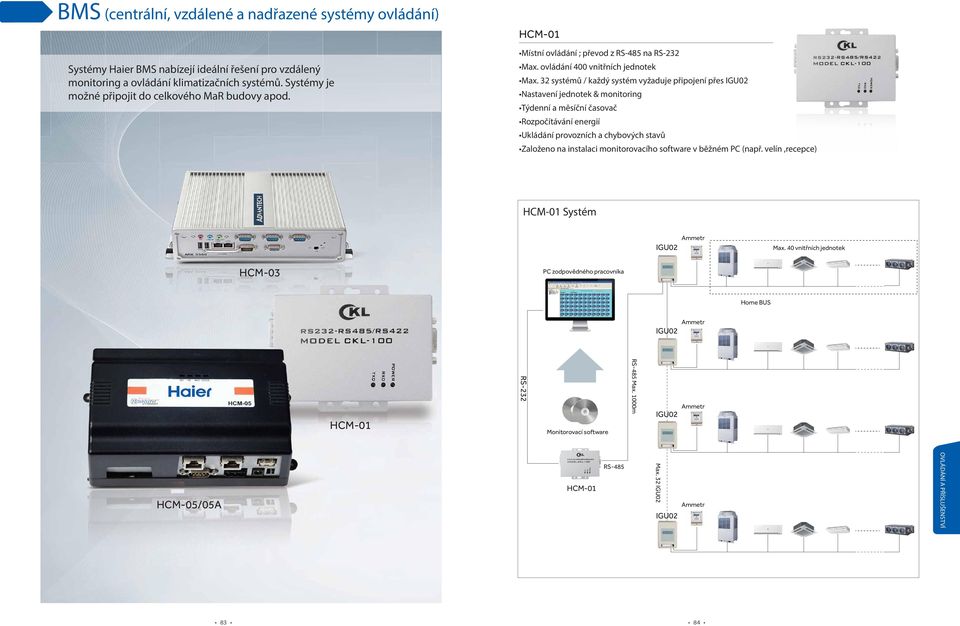

6 BMS (centrální, vzdálené a nadřazené systémy ovládání) Systémy Haier BMS nabízejí ideální řešení pro vzdálený monitoring a ovládání klimatizačních systémů. Systémy je možné připojit do celkového MaR budovy apod. HCM-01 Místní ovládání ; převod z RS-485 na RS-232 Max. ovládání 400 vnitřních jednotek Max. 32 systémů / každý systém vyžaduje připojení přes Nastavení jednotek & monitoring Týdenní a měsíční časovač Rozpočítávání energií Ukládání provozních a chybových stavů Založeno na instalaci monitorovacího software v běžném PC (např. velín,recepce) HCM-01 Systém Ammetr HCM-03 PC zodpovědného pracovníka Home BUS Ammetr HCM-01 RS-232 Monitorovací software RS-485 Max. 1000m Ammetr HCM-05/05A HCM-01 RS-485 Max. 32 Ammetr 83 84

7 BMS (centrální, vzdálené a nadřazené systémy ovládání) HCM-03 Systém HCM-03 Vzdálené ovládání; Komunikační protokoly: BACnet ip/ Modbus ip/ Modbus rtu Max vnitřních jednotek Max. 4 skupiny. Každá skupina max. 20 systémů. Každý systém vyžaduje připojení přes Ovládání & monitoring Týdenní / měsíční časovač Nastavení rozdílných přístupových práv ovládání pro uživatele (super admin, admin, user atd.) Ukládání provozních a chybových dat HCM-05/HCM-05(A) Komunikační protokoly: BACnet ip/ Modbus Max. 250 vnitřních jednotek na HCM-05; a 500 vnitřních jednotek na HCM-05(A) Max. 32 systém. Každý systém musí být připojený přes Nastavení rozdílných přístupových práv ovládání pro uživatele (super admin, admin, user atd.) Vyvinuto ve spolupráci se společností Honeywell Protokolový převodník, Převod na RS-485 Pro připojení BMS (HCM-01, 03, 05, 05A). Každý systém potřebuje jedno může být připojeno na jedno Ukládání a rozúčtování elektrické spotřeby, ukládání a následné vyvolání provozních dat Tcp/Ip HCM03 Cloud servis (internetové ovládání) Max. 4 groups 7*24 online ovládací a monitorovací systém Zobrazení chybových stavů včetně návrhu jejich řešení Rozúčtování energií na uživatele Max. 20 Max. 20 Inteligentní Cloud servis (možnost ovládání a monitoring klimatizačního systému v reálném čase odkudkoliv na světě) Vnitřní jednotky Venkovní HCM-05/05A Internet Max. 20 Max. 20 Server Server BMS ovládání 85 86

8 BMS (centrální, vzdálené a nadřazené systémy ovládání) PŘÍSLUŠENSTVÍ Protokolový převodník, převod na Modbus Max. 64 vnitřních jednotek Ve společném zapojení s je možné realizovat LonWorks protokol Max. 32 vnitřních jednotek v případě společného zapojení a Název Vyobrazení Model Funkce Popis / určení HZG-20A HZG-30A 2 moduly venkovní jednotky 3 moduly venkovní jednotky HZG-20B 2 moduly venkovní jednotky MRV IV-C Protokolový převodník, převod Modbus na Lonworks Každý systém vyžaduje + Max. 32 vnitřních jednotek v jednom systému HZG-30B HZG-R20A 3 moduly venkovní jednotky MRV IV-C 2 moduly venkovní jednotky vyžaduje externí 24 DCV napájení (adaptér) HZG-R30A 3 moduly venkovní jednotky LonWorks Systém FQG-B335A FQG-B506A 2-trubkový systém 2-trubkový systém W W a zároveň větší nebo roven W FQG-B730A 2-trubkový systém W a zároveň větší nebo roven W MaR RS-485, Max. 1000m Max. 32 vnitřních jednotek FQG-B1350A FQG-RB335A 2-trubkový systém Přenesený výkon větší, než W W MaR MaR VP box FQG-RB506A FQG-RB730A FQG-RB1350A FQG-B2040A VP1-112A 2-trubkový systém, MRV IV-C Realizace 3-trubkového systému W a zároveň větší nebo roven W W a zároveň větší nebo roven W W a zároveň větší nebo roven W Přenesený výkon W MRV III-RC() MaR VP box VP1-180A Realizace 3-trubkového systému MRV III-RC() VP box VP1-280A Realizace 3-trubkového systému MRV III-RC() 87 88
