VD4. Vakuové vypínače vysokého napětí kv A 16 31,5 ka

Transkript

1 VD4 Vakuové vypínače vysokého napětí kv A 16 31,5 ka

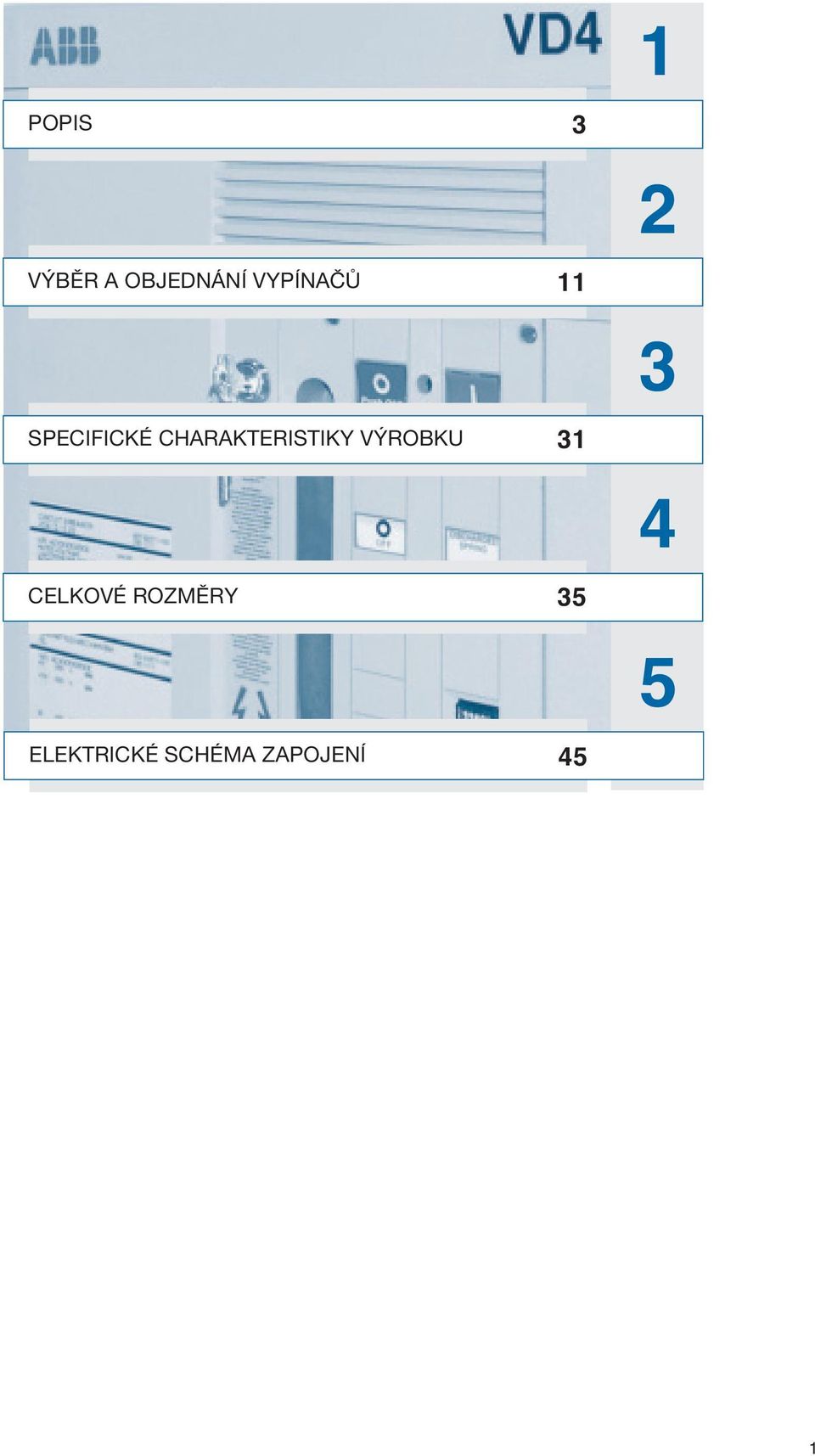

2 POPIS VÝBĚR A OBJEDNÁNÍ VYPÍNAČŮ SPECIFICKÉ CHARAKTERISTIKY VÝROBKU CELKOVÉ ROZMĚRY ELEKTRICKÉ SCHÉMA ZAPOJENÍ

3 2

4 POPIS 1 Všeobecně 4 Princip vypínání 6 Provedení, která jsou k dispozici 6 Rozsah použití 6 Normy a schválení 6 Bezpečnost provozu 7 Příslušenství 8 Pohon 8 Technická dokumentace 10 Systém řízení kvality 10 Zkušební laboratoř 10 Systém ekologického řízení 10 3

5 POPIS Všeobecně Nové vypínače VD4 jsou syntézou nové technologie při návrhu a konstrukci vakuových zhášedel zalitých v pólech z pryskyřice a dokonalosti při navrhování, technice a výrobě vypínačů. Vypínače typu VD4 pro vysoké napětí používají toto řešení, které značně zvyšuje pevnost pólu vypínače a chrání zhášedlo proti poškození a omezení dielektrické pevnosti následkem usazování prachu a vlhkosti. Vakuové zhášedlo, ve kterém jsou uloženy kontakty, nahrazuje zhášecí komoru. Vypínání proudu ve vakuu Vakuový vypínač nepotřebuje vypínací a izolační médium. Vakuové zhášedlo vlastně neobsahuje ionizovatelný materiál. Při oddělení kontaktů je vytvářen oblouk z kovových par tvořený výlučně z roztaveného a odpařeného kontaktního materiálu. Kovové páry podporované externí energií jsou udržovány jen do doby, pokud neprojde proud přirozenou nulou. V tomto okamžiku vede rychlé snížení hustoty zatížení a rychlá kondenzace kovových par k velmi rychlému obnovení dielektrických vlastností. Vakuové zhášedlo proto obnoví izolační schopnost a schopnost snášet přechodné zotavené napětí a definitivně zháší oblouk. Protože ve vakuu je možno dosáhnout vysoké dielektrické pevnosti i při minimální vzdálenostech, je zaručeno vypnutí obvodu také, když rozpojení kontaktů nastane několik milisekund před průchodem proud přirozenou nulou. 4

6 1 Speciální konstrukce a materiál kontaktů, jakož i omezená doba a nízké napětí oblouku zaručují minimální opotřebení kontaktů a velkou životnost. Mimoto vakuum zabraňuje jejich oxidaci a znečištění. Pohon typu EL Malá rychlost kontaktů společně se zmenšeným zdvihem a nízkou hmotností omezují energii požadovanou pro ovládání a proto zaručují velmi nízké opotřebení systému. Vypínač proto vyžaduje údržbu jen v minimálním rozsahu. Vypínače VD4 používají mechanický pohon s nastřádanou energií a nezávislou spouští. Tyto charakteristiky umožňují zapínání a vypínání nezávisle na obsluze. Mechanický pohon vypínače VD4 je jednoduché koncepce se snadným použitím a může být přizpůsoben potřebám zákazníka pomocí rozsáhlého příslušenstvím, které je možno snadno a rychle instalovat. Tato jednoduchost se promění ve větší spolehlivost přístroje. Konstrukce Pohon a póly jsou upevněné na kovovém rámu, který je rovněž podpěrou pro vypínač v provedení pro pevnou montáž. Kompaktní konstrukce zajišťuje odolnost a mechanickou spolehlivost. Mimo odpojovacích kontaktů a hadice se zástrčkou pro připojení pomocných obvodů je výsuvné provedení vybaveno podvozkem pro zasouvání a vysouvání v rozváděči nebo pouzdru při zavřených dveřích. Vakuová vypínací technika Kontakty ve vakuu jsou chráněné proti oxidaci a znečištění Vakuové zhášedlo zalito v pólech z pryskyřice. Zhášedlo chráněné proti poškození, prachu a vlhkosti. Provoz za různých klimatických podmínek Omezená spínací energie Střádačový pohon standardně dodáván se zařízením proti pumpování Jednoduché přizpůsobení potřebám zákazníka s kompletním rozsahem příslušenství Provedení pro pevnou montáž a výsuvné provedení Malé rozměry Póly hermeticky uzavřené na dobu životnosti Odolnost a spolehlivost Omezená údržba Zasouvání a vysouvání výsuvného vypínače se provádí při zavřených dveřích Nesprávným a nebezpečným manipulacím je zabráněno díky speciálním blokováním v pohonu a na podvozku Vynikající ekologická kompatibilita Vakuové zhášedlo zalité v pólu z pryskyřice 1 Horní vývod 2 Vakuové zhášedlo 3 Pouzdro z epoxidové pryskyřice 4 Roubík pohyblivého kontaktu 5 Spodní vývod 6 Flexibilní připojení Kontaktní tlačné pružiny 8 Táhlo izolační 9 Upevnění pólu se závitem 10 Připojení k pohonu vypínače 5

7 POPIS Princip vypínání zhášedel ABB Vakuové zhášedlo Ve vakuovém zhášedle vyvolá oddělení kontaktů oblouk ve vakuu a tento je udržován až do další nuly proudu a může být ovlivněn magnetickým polem. 1 Roubík/vývod 2 Vedení 3 Vlnovec 4 Kryt zhášedla 5 Stínění 6 Keramický izolátor 7 Stínění 8 Kontakty 9 Vývod 10 Kryt zhášedla Oblouky ve vakuu difusní a kontraktní Po oddělení kontaktů se vytváří na celém povrchu katody jednotlivé tavné body, které produkují kovové páry podporující oblouk. Difusní oblouk ve vakuu je charakterizován expanzí po ploše kontaktu a rovnoměrným rozdělením tepelného namáhání na kontaktní ploše. Při jmenovitém proudu vakuového zhášedla je elektrický oblouk vždy difusního typu. Eroze kontaktu je zanedbatelná a počet vypnutí proudu velmi vysoký. Jak se hodnota vypínaného proudu zvyšuje (nad jmenovitou hodnotu), má elektrický oblouk tendenci se transformovat následkem Hallova efektu z difusního na kontraktní typ. Oblouk se začíná na anodě zužovat a se zvyšujícím se proudem má tendenci se ostře vymezit. V blízkosti zasažené oblasti dochází ke zvýšení teploty s následným tepelným namáháním kontaktu. Aby se zabránilo přehřátí a erozi kontaktů je udržován oblouk v rotaci. Při rotaci oblouku je to podobné jako u pohybujícího se vodiče, kterým prochází proud. Spirálová geometrie kontaktů vakuových zhášedel ABB. Speciální geometrie spirálových kontaktů vytváří radiální magnetické pole ve všech plochách sloupce oblouku soustředěných na obvodech kontaktu. Samočinně se vytváří elektromagnetická síla a tato působí tangenciálně, čímž vyvolává rychlou rotaci oblouku kolem osy kontaktu. To znamená, že oblouk je nucen rotovat a obsáhnout širší plochu, jež plochu pevného kontraktního oblouku. Mimo minimalizování tepelného namáhání kontaktů toto způsobuje, že eroze kontaktů je zanedbatelná a mimoto dovoluje vypínání i velmi vysokých zkratových proudů. Vakuová zhášedla ABB jsou zhášedla vypínající při průchodu proudu nulou a nezpůsobují žádné znovu zapálení. Rychlé omezení náboje proudu a rychlá kondenzace kovových par současně s nulovým proudem znamená, že se může maximální dielektrické pevnost obnovit mezi kontakty zhášedla během milisekund. Provedení, která jsou k dispozici Vypínače VD4 jsou k dispozici v provedení pro pevnou montáž a výsuvném provedení s pohonem v čelní části. Výsuvná provedení jsou určena pro rozváděče UniGear typu ZS1 a UniSafe. Rozsah použití Vypínače VD4 se používají při distribuci elektrické energie pro ovládání a jištění kabelů, venkovních vedení, transformátorových a distribučních rozvoden, motorů, transformátorů, generátorů a kondenzátorových baterií. Normy a schválení Vypínače VD4 vyhovují normám IEC , ČSN EN a normám předních průmyslových zemí. Byly podrobeny níže uvedeným zkouškám a zaručují bezpečnost a spolehlivost přístroje v provozu každé instalace. Typové zkoušky: Zkouška oteplení, zkoušky elektrické pevnosti izolace výdržným střídavým a impulsním napětím, zkouška krátkodobým a dynamickým výdržným proudem, zkoušky mechanické trvanlivosti, zkoušky zkratové zapínací a vypínací schopnosti a vypínání nezatíženého kabelového vedení. 6

8 1 Difusní oblouk Zúžení na anodě Zúžení na anodě a katodě Schématický diagram přechodu z difusního oblouku na kontraktní oblouk ve vakuovém zhášedle. Proud, napětí Napětí sítě Zkratový proud Obloukové napětí Vypnutí zkratového proudu Oddělení kontaktů Doba Zotavené napětí (kmitočet soustavy) Přechodné zotavené napětí (vysoký kmitočet) Průběh proudu a napětí během jednofázového vypínání ve vakuu. Uspořádání radiálního magnetického pole kontaktů s rotujícím vakuovým obloukem. Kusové zkoušky: Zkoušky elektrické pevnosti izolace hlavních obvodů a pomocných obvodů střídavým napětím, měření odporu hlavního obvodu, mechanické a elektrické funkční zkoušky. Bezpečnost provozu Díky kompletnímu rozsahu mechanických a elektrických blokování (k dispozici na požadavek), je možno konstruovat s vypínači VD4 bezpečné distribuční rozváděče. Byla navržena blokovací zařízení, která zabrání nesprávným manipulacím a zajišťují při provádění inspekce instalace maximální bezpečnost obsluhy. Zařízení blokování s klíčem a visacím zámkem umožňují vypínání a zapínání a nebo zasouvání a vysouvání. Zařízení pojezdu při zavřených dveřích umožňuje, aby se vypínač zasunul nebo vysunul v rozváděči jen při zavřených dveřích. Blokování proti zasunutí zabrání zasunutí vypínačů s odlišnými jmenovitými proudy a zasunutí při zapnutém vypínači. 7

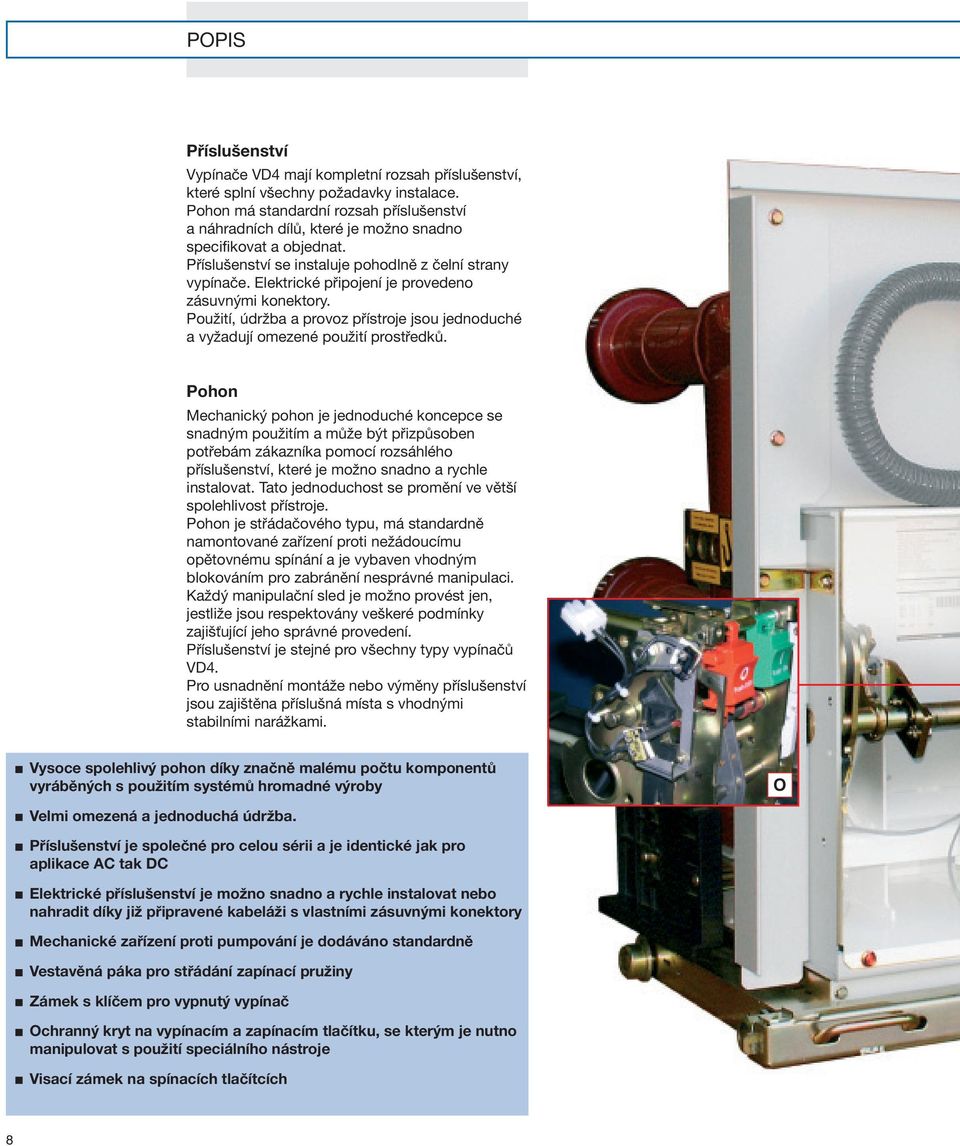

9 POPIS Příslušenství Vypínače VD4 mají kompletní rozsah příslušenství, které splní všechny požadavky instalace. Pohon má standardní rozsah příslušenství a náhradních dílů, které je možno snadno specifikovat a objednat. Příslušenství se instaluje pohodlně z čelní strany vypínače. Elektrické připojení je provedeno zásuvnými konektory. Použití, údržba a provoz přístroje jsou jednoduché a vyžadují omezené použití prostředků. Pohon Mechanický pohon je jednoduché koncepce se snadným použitím a může být přizpůsoben potřebám zákazníka pomocí rozsáhlého příslušenství, které je možno snadno a rychle instalovat. Tato jednoduchost se promění ve větší spolehlivost přístroje. Pohon je střádačového typu, má standardně namontované zařízení proti nežádoucímu opětovnému spínání a je vybaven vhodným blokováním pro zabránění nesprávné manipulaci. Každý manipulační sled je možno provést jen, jestliže jsou respektovány veškeré podmínky zajišťující jeho správné provedení. Příslušenství je stejné pro všechny typy vypínačů VD4. Pro usnadnění montáže nebo výměny příslušenství jsou zajištěna příslušná místa s vhodnými stabilními narážkami. Vysoce spolehlivý pohon díky značně malému počtu komponentů vyráběných s použitím systémů hromadné výroby O Velmi omezená a jednoduchá údržba. Příslušenství je společné pro celou sérii a je identické jak pro aplikace AC tak DC Elektrické příslušenství je možno snadno a rychle instalovat nebo nahradit díky již připravené kabeláži s vlastními zásuvnými konektory Mechanické zařízení proti pumpování je dodáváno standardně Vestavěná páka pro střádání zapínací pružiny Zámek s klíčem pro vypnutý vypínač Ochranný kryt na vypínacím a zapínacím tlačítku, se kterým je nutno manipulovat s použití speciálního nástroje Visací zámek na spínacích tlačítcích 8

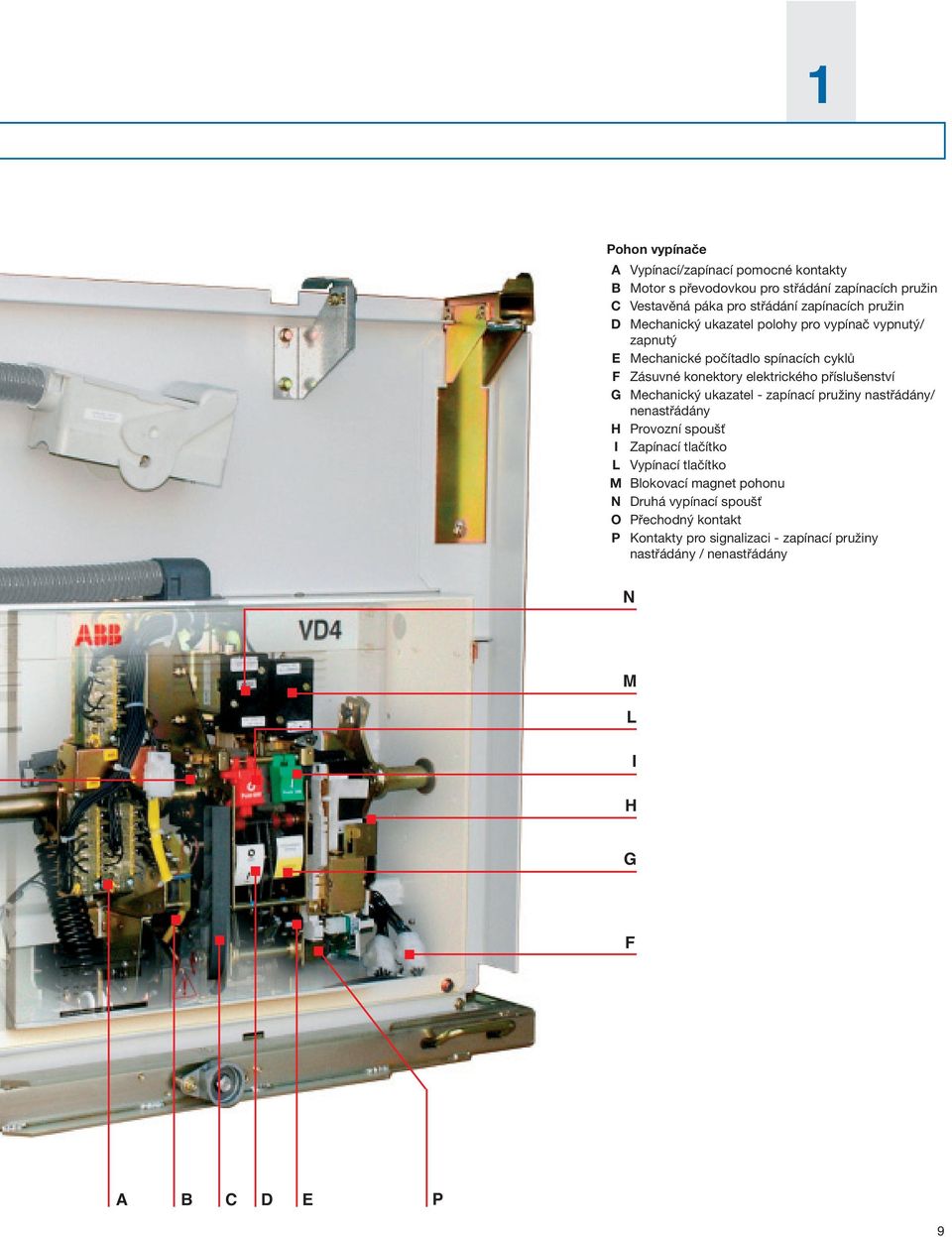

10 1 Pohon vypínače A Vypínací/zapínací pomocné kontakty B Motor s převodovkou pro střádání zapínacích pružin C Vestavěná páka pro střádání zapínacích pružin D Mechanický ukazatel polohy pro vypínač vypnutý/ zapnutý E Mechanické počítadlo spínacích cyklů F Zásuvné konektory elektrického příslušenství G Mechanický ukazatel - zapínací pružiny nastřádány/ nenastřádány H Provozní spoušť I Zapínací tlačítko L Vypínací tlačítko M Blokovací magnet pohonu N Druhá vypínací spoušť O Přechodný kontakt P Kontakty pro signalizaci - zapínací pružiny nastřádány / nenastřádány N M L I H G F A B C D E P 9

11 1 POPIS Technická dokumentace Pro získání podrobných znalostí o technických a aplikačních aspektech vypínačů VD4 si prosím vyžádejte následující publikace: Rozváděče UniSafe - Rozváděče typu UniGear ZS1 - Jednotka REF 542 plus - Ochranná jednotka PR512 Systém řízení kvality Vyhovuje požadavkům norem ISO 9001, certifikován externí nezávislou organizací. Zkušební laboratoř Vyhovuje požadavkům norem ČSN EN ISO/IEC 17025, akreditována externí nezávislou organizací. Systém ekologického řízení Vyhovuje požadavkům norem ISO 14001, certifikován externí nezávislou organizací. 10

12 VÝBĚR A OBJEDNÁNÍ VYPÍNAČŮ 2 Všeobecné charakteristiky pevně montovaných vypínačů 12 Typy pevně montovaných vypínačů, které jsou k dispozici 14 Všeobecné charakteristiky výsuvných vypínačů pro rozváděče UniGear typu ZS1 16 Typy výsuvných vypínačů, které jsou k dispozici pro rozváděče UniGear typu ZS1 18 Všeobecné charakteristiky výsuvných vypínačů pro rozváděče UniSafe 20 Typy výsuvných vypínačů, které jsou k dispozici pro rozváděče UniSafe 22 Volitelné příslušenství 24 11

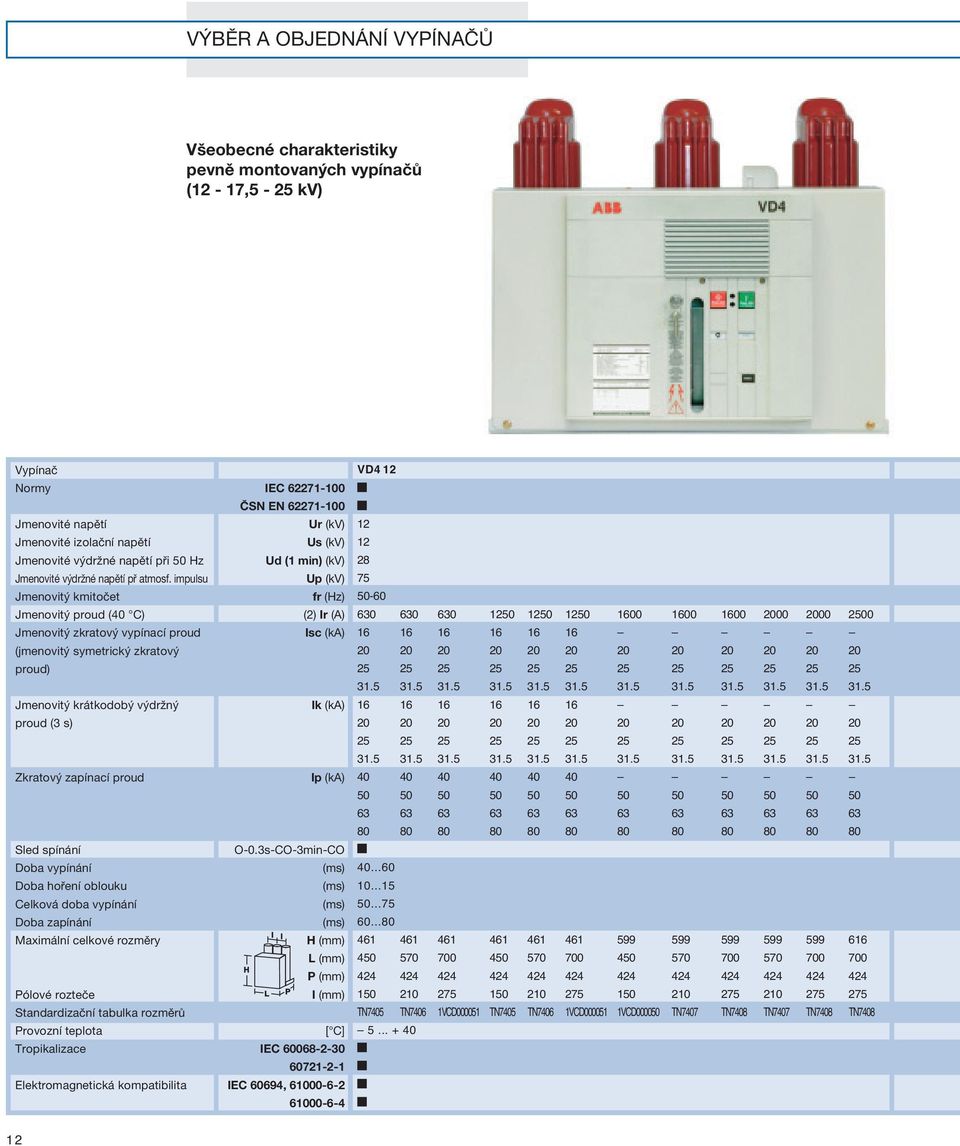

13 VÝBĚR A OBJEDNÁNÍ VYPÍNAČŮ Všeobecné charakteristiky pevně montovaných vypínačů (12-17,5-25 kv) Vypínač Normy Jmenovité napětí Jmenovité izolační napětí Jmenovité výdržné napětí při 50 Hz Jmenovité výdržné napětí př atmosf. impulsu Jmenovitý kmitočet Jmenovitý proud (40 C) Jmenovitý zkratový vypínací proud (jmenovitý symetrický zkratový proud) Jmenovitý krátkodobý výdržný proud (3 s) Zkratový zapínací proud Sled spínání Doba vypínání Doba hoření oblouku Celková doba vypínání Doba zapínání Maximální celkové rozměry Pólové rozteče Standardizační tabulka rozměrů Provozní teplota Tropikalizace Elektromagnetická kompatibilita IEC ČSN EN Ur (kv) Us (kv) Ud (1 min) (kv) Up (kv) fr (Hz) (2) Ir (A) Isc (ka) Ik (ka) Ip (ka) O-0.3s-CO-3min-CO (ms) (ms) (ms) (ms) I I H L P H (mm) L (mm) P (mm) I (mm) [ C] IEC IEC 60694, VD TN7405 TN7406 1VCD TN7405 TN7406 1VCD VCD TN7407 TN7408 TN7407 TN7408 TN

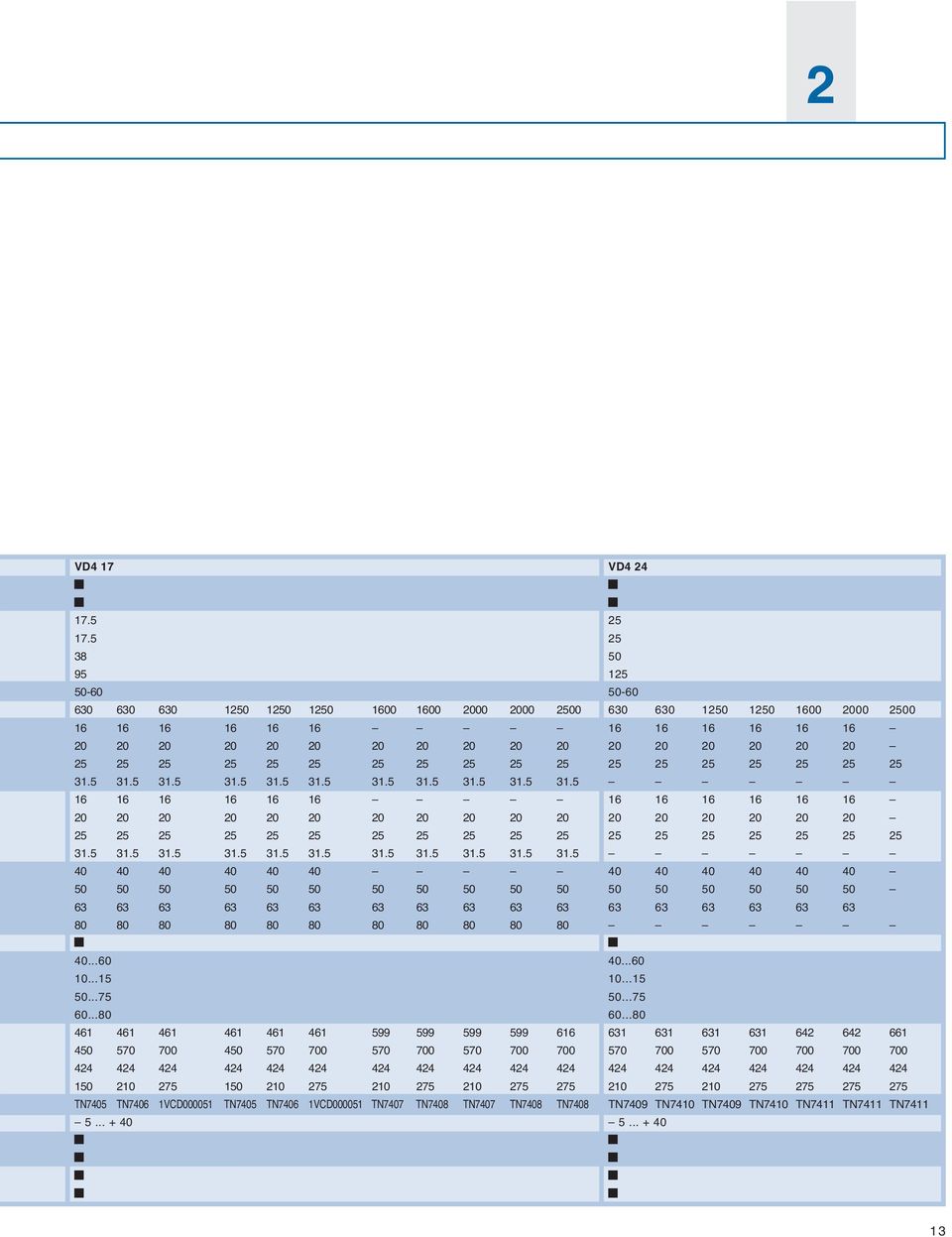

14 2 VD4 17 VD TN7405 TN7406 1VCD TN7405 TN7406 1VCD TN7407 TN7408 TN7407 TN7408 TN TN7409 TN7410 TN7409 TN7410 TN7411 TN7411 TN

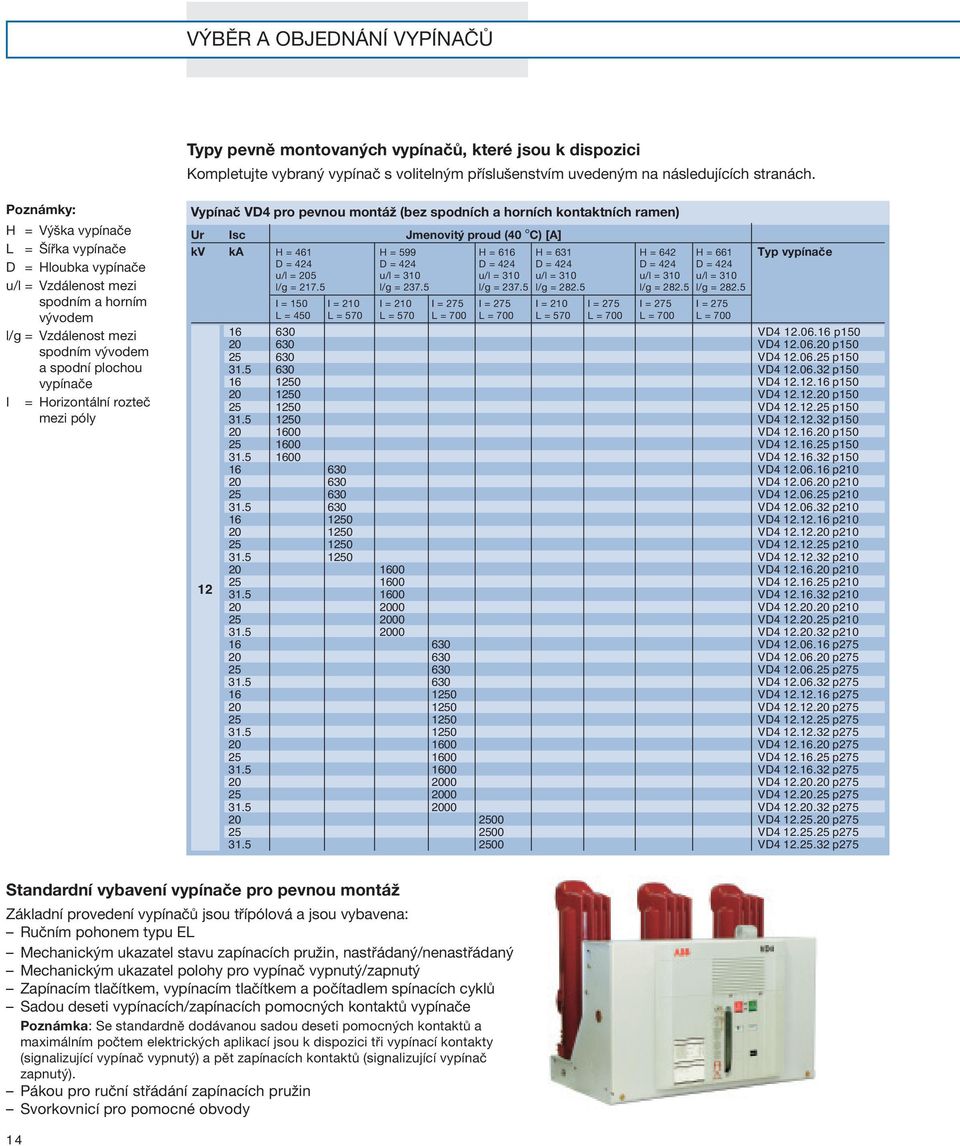

15 VÝBĚR A OBJEDNÁNÍ VYPÍNAČŮ Typy pevně montovaných vypínačů, které jsou k dispozici Kompletujte vybraný vypínač s volitelným příslušenstvím uvedeným na následujících stranách. Poznámky: H = Výška vypínače L = Šířka vypínače D = Hloubka vypínače u/l = Vzdálenost mezi spodním a horním vývodem l/g = Vzdálenost mezi spodním vývodem a spodní plochou vypínače I = Horizontální rozteč mezi póly Vypínač VD4 pro pevnou montáž (bez spodních a horních kontaktních ramen) Ur Isc Jmenovitý proud (40 C) [A] kv ka H = 461 H = 599 H = 616 H = 631 H = 642 H = 661 Typ vypínače D = 424 D = 424 D = 424 D = 424 D = 424 D = 424 u/l = 205 u/l = 310 u/l = 310 u/l = 310 u/l = 310 u/l = 310 l/g = l/g = l/g = l/g = l/g = l/g = I = 150 I = 210 I = 210 I = 275 I = 275 I = 210 I = 275 I = 275 I = 275 L = 450 L = 570 L = 570 L = 700 L = 700 L = 570 L = 700 L = 700 L = VD p VD p VD p VD p VD p VD p VD p VD p VD p VD p VD p VD p VD p VD p VD p VD p VD p VD p VD p VD p VD p VD p VD p VD p VD p VD p VD p VD p VD p VD p VD p VD p VD p VD p VD p VD p VD p VD p VD p VD p VD p VD p275 Standardní vybavení vypínače pro pevnou montáž Základní provedení vypínačů jsou třípólová a jsou vybavena: Ručním pohonem typu EL Mechanickým ukazatel stavu zapínacích pružin, nastřádaný/nenastřádaný Mechanickým ukazatel polohy pro vypínač vypnutý/zapnutý Zapínacím tlačítkem, vypínacím tlačítkem a počítadlem spínacích cyklů Sadou deseti vypínacích/zapínacích pomocných kontaktů vypínače Poznámka: Se standardně dodávanou sadou deseti pomocných kontaktů a maximálním počtem elektrických aplikací jsou k dispozici tři vypínací kontakty (signalizující vypínač vypnutý) a pět zapínacích kontaktů (signalizující vypínač zapnutý). Pákou pro ruční střádání zapínacích pružin Svorkovnicí pro pomocné obvody 14

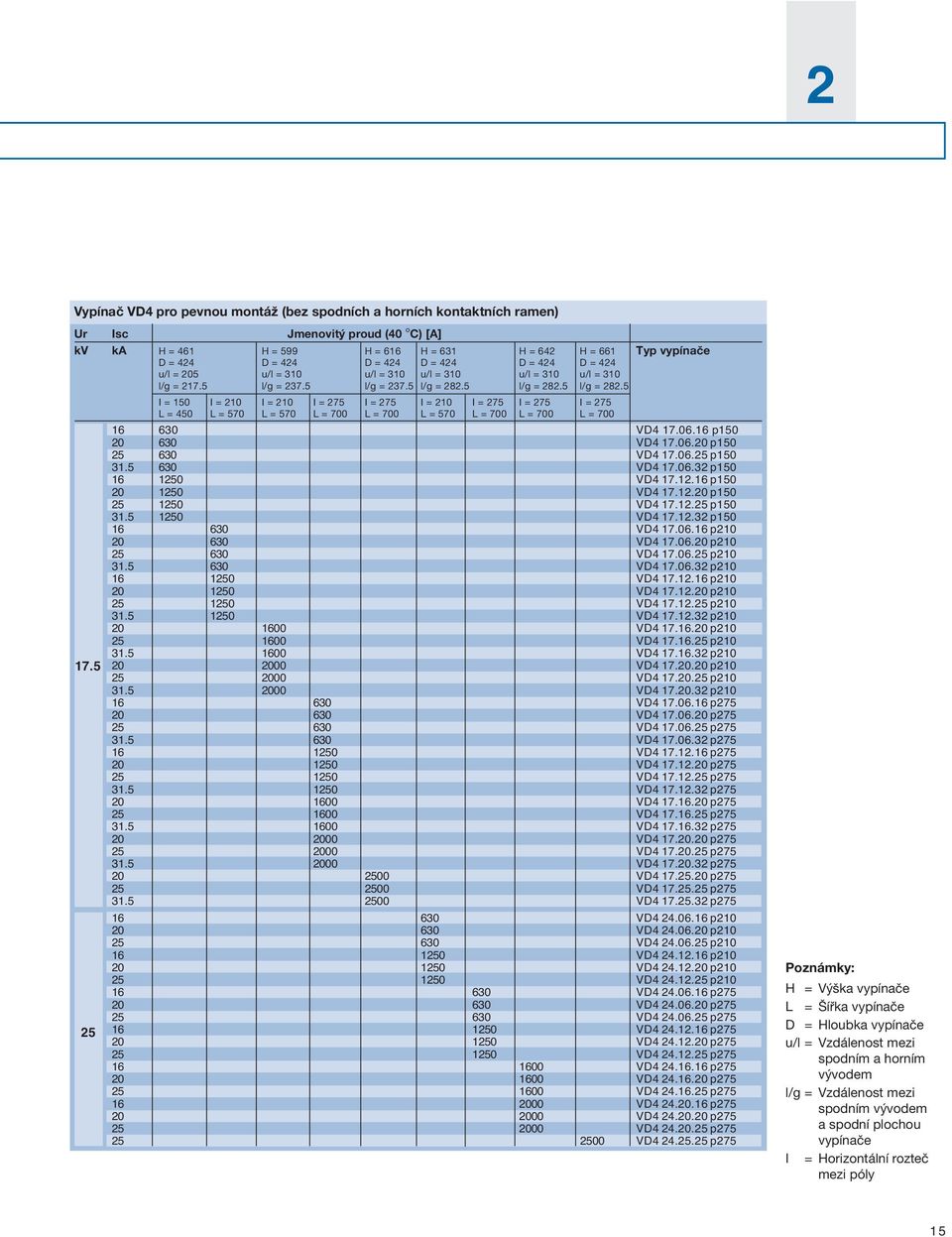

16 2 Vypínač VD4 pro pevnou montáž (bez spodních a horních kontaktních ramen) Ur Isc Jmenovitý proud (40 C) [A] kv ka H = 461 H = 599 H = 616 H = 631 H = 642 H = 661 Typ vypínače D = 424 D = 424 D = 424 D = 424 D = 424 D = 424 u/l = 205 u/l = 310 u/l = 310 u/l = 310 u/l = 310 u/l = 310 l/g = l/g = l/g = l/g = l/g = l/g = I = 150 I = 210 I = 210 I = 275 I = 275 I = 210 I = 275 I = 275 I = 275 L = 450 L = 570 L = 570 L = 700 L = 700 L = 570 L = 700 L = 700 L = VD p VD p VD p VD p VD p VD p VD p VD p VD p VD p VD p VD p VD p VD p VD p VD p VD p VD p VD p VD p VD p VD p VD p VD p VD p VD p VD p VD p VD p VD p VD p VD p VD p VD p VD p VD p VD p VD p VD p VD p VD p VD p VD p VD p VD p VD p VD p VD p VD p VD p VD p VD p VD p VD p VD p VD p VD p VD p275 Poznámky: H = Výška vypínače L = Šířka vypínače D = Hloubka vypínače u/l = Vzdálenost mezi spodním a horním vývodem l/g = Vzdálenost mezi spodním vývodem a spodní plochou vypínače I = Horizontální rozteč mezi póly 15

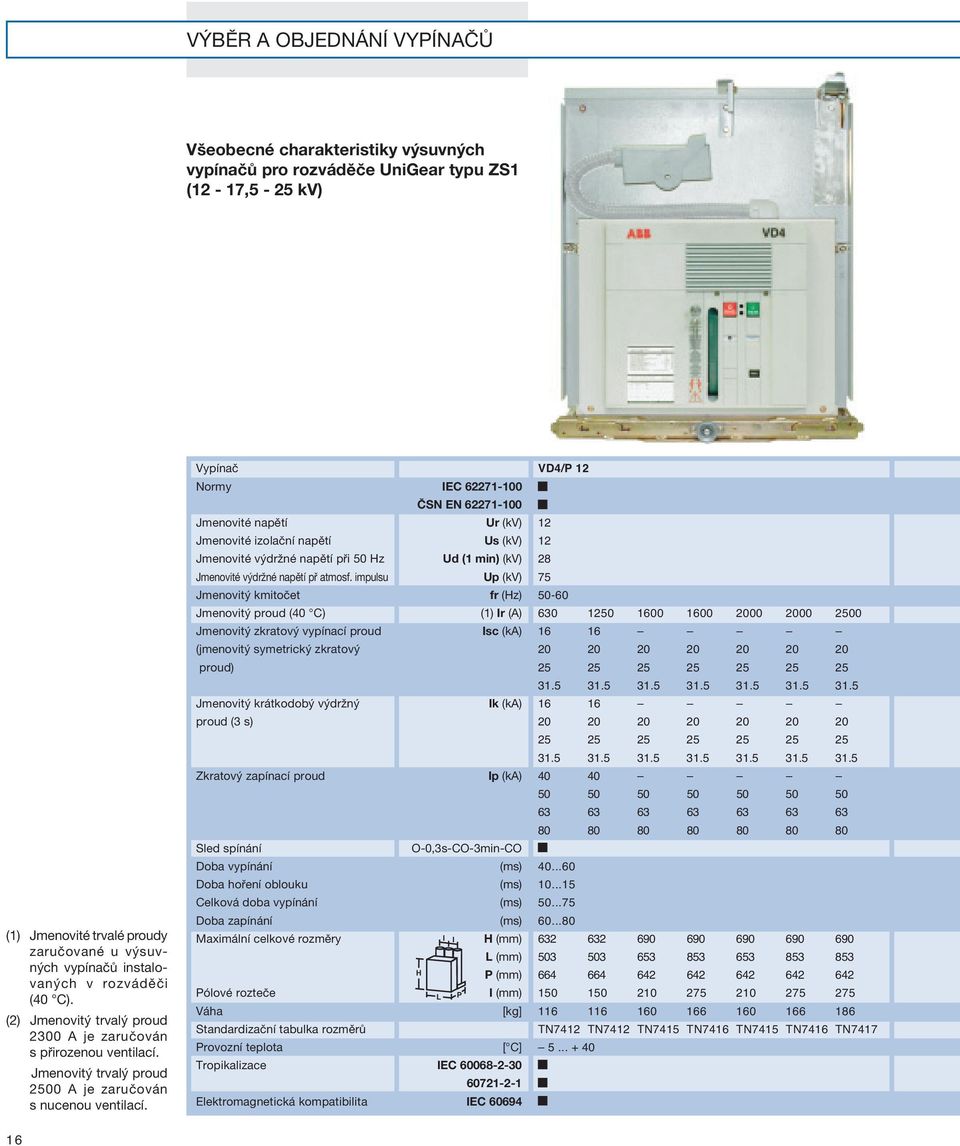

17 VÝBĚR A OBJEDNÁNÍ VYPÍNAČŮ Všeobecné charakteristiky výsuvných vypínačů pro rozváděče UniGear typu ZS1 (12-17,5-25 kv) (1) Jmenovité trvalé proudy zaručované u výsuvných vypínačů instalovaných v rozváděči (40 C). (2) Jmenovitý trvalý proud 2300 A je zaručován s přirozenou ventilací. Jmenovitý trvalý proud 2500 A je zaručován s nucenou ventilací. Vypínač Normy Jmenovité napětí Jmenovité izolační napětí Jmenovité výdržné napětí při 50 Hz Jmenovité výdržné napětí př atmosf. impulsu Jmenovitý kmitočet Jmenovitý proud (40 C) Jmenovitý zkratový vypínací proud (jmenovitý symetrický zkratový proud) Jmenovitý krátkodobý výdržný proud (3 s) Zkratový zapínací proud Sled spínání Doba vypínání Doba hoření oblouku Celková doba vypínání Doba zapínání Maximální celkové rozměry Pólové rozteče Váha Standardizační tabulka rozměrů Provozní teplota Tropikalizace Elektromagnetická kompatibilita IEC ČSN EN Ur (kv) Us (kv) Ud (1 min) (kv) Up (kv) fr (Hz) (1) Ir (A) Isc (ka) Ik (ka) Ip (ka) O-0,3s-CO-3min-CO (ms) (ms) (ms) (ms) I I H L P H (mm) L (mm) P (mm) I (mm) [kg] [ C] IEC IEC VD4/P TN7412 TN7412 TN7415 TN7416 TN7415 TN7416 TN

18 2 VD4/P 17 VD4/P (2) TN7412 TN7412 TN7415 TN7416 TN7415 TN7416 TN TN7413 TN7414 TN7413 TN7414 TN7418 TN7418 TN

19 VÝBĚR A OBJEDNÁNÍ VYPÍNAČŮ Typy výsuvných vypínačů, které jsou k dispozici pro rozváděče UniGear typu ZS1 Kompletujte vybraný vypínač s volitelným příslušenstvím uvedeným na následujících stranách. Výsuvný vypínač VD4/P pro rozváděče UniGear typu ZS1 Poznámky: L = Šířka rozváděče I = Horizontální rozteč mezi póly u/l = Vzdálenost mezi spodním a horním vývodem = Průměr odpojovacího kontaktu Ur Isc Jmenovitý proud (40 C) [A] (*) kv ka L = 650 L = 800 L = 1000 L = 1000 L = 800 L = 1000 L = 1000 Typ vypínače I = 150 I = 210 I = 275 I = 275 I = 210 I = 275 I = 275 u/l = 205 u/l = 310 u/l = 310 u/l = 310 u/l = 310 u/l = 310 u/l = 310 = 35 = 79 = 79 = 109 = 35 = 35 = VD4/P p VD4/P p VD4/P p VD4/P p VD4/P p VD4/P p VD4/P p VD4/P p VD4/P p VD4/P p VD4/P p VD4/P p VD4/P p VD4/P p VD4/P p VD4/P p VD4/P p VD4/P p VD4/P p VD4/P p VD4/P p VD4/P p VD4/P p VD4/P p VD4/P p VD4/P p VD4/P p VD4/P p VD4/P p VD4/P p VD4/P p VD4/P p VD4/P p VD4/P p VD4/P p VD4/P p VD4/P p VD4/P p VD4/P p VD4/P p VD4/P p VD4/P p VD4/P p VD4/P p VD4/P p VD4/P p VD4/P p VD4/P p VD4/P p VD4/P p VD4/P p VD4/P p VD4/P p VD4/P p275 18

20 2 Výsuvný vypínač VD4/P pro rozváděče UniGear typu ZS1 Ur Isc Jmenovitý proud (40 C) [A] (*) kv ka L = 650 L = 800 L = 1000 L = 1000 L = 800 L = 1000 L = 1000 Typ vypínače I = 150 I = 210 I = 275 I = 275 I = 210 I = 275 I = 275 u/l = 205 u/l = 310 u/l = 310 u/l = 310 u/l = 310 u/l = 310 u/l = 310 = 35 = 79 = 79 = 109 = 35 = 35 = VD4/P p VD4/P p VD4/P p VD4/P p VD4/P p VD4/P p VD4/P p VD4/P p VD4/P p VD4/P p VD4/P p VD4/P p VD4/P p VD4/P p VD4/P p VD4/P p VD4/P p VD4/P p VD4/P p VD4/P p VD4/P p VD4/P p VD4/P p VD4/P p VD4/P p VD4/P p VD4/P p VD4/P p VD4/P p VD4/P p275 Poznámky: L = Šířka rozváděče I = Horizontální rozteč mezi póly u/l = Vzdálenost mezi spodním a horním vývodem = Průměr odpojovacího kontaktu (*) Jmenovitý trvalý proud 2300 A je zaručován s přirozenou ventilací. Jmenovitý trvalý proud 2500 A je zaručován s nucenou ventilací. Standardní vybavení výsuvných vypínačů pro rozváděče UniGear typu ZS1 Základní provedení vypínačů jsou třípólová a jsou vybavena: - Ručním pohonem typu EL - Mechanickým ukazatel stavu zapínacích pružin, nastřádaný/nenastřádaný - Mechanickým ukazatel polohy pro vypínač vypnutý/zapnutý - Zapínacím tlačítkem - Vypínacím tlačítkem - Počítadlem spínacích cyklů - Sadou deseti vypínacích/zapínacích pomocných kontaktů vypínače Poznámka: Se standardně dodávanou sadou deseti pomocných kontaktů a maximálním počtem elektrických aplikací jsou k dispozici tři vypínací kontakty (signalizující vypínač vypnutý) a čtyři zapínacích kontaktů (signalizující vypínač zapnutý). - Pákou pro ruční střádání zapínacích pružin - Odpojovacími kontakty - Šňůrou s konektorem (jen zástrčka) pro pomocné obvody, s blokovacím kolíkem, který nedovolí zasunutí zástrčky do zásuvky, jestliže je jmenovitý proud vypínače rozdílný od jmenovitého proudu skříně. - Páku pro zasouvání a vysouvání (množství musí být určeno podle počtu kusů objednaných přístrojů) - Blokovací magnet na podvozku. Tento zabrání zasunutí vypínače do skříně při odpojených pomocných obvodech (zásuvka nezasunutá do zástrčky) 19

21 VÝBĚR A OBJEDNÁNÍ VYPÍNAČŮ Všeobecné charakteristiky výsuvných vypínačů pro rozváděče UniSafe (12-17,5-25kV) (1) Jmenovité trvalé proudy zaručované u výsuvných vypínačů v rozváděči UniSafe při teplotě okolního vzduchu 40 C. (2) TN7420 typ vypínače VD4/W Vypínač Normy Jmenovité napětí Jmenovité izolační napětí Jmenovité výdržné napětí při 50 Hz Jmenovité výdržné napětí při atmosf. impulsu Jmenovitý kmitočet Jmenovitý proud (40 C) Jmenovitý zkratový vypínací proud (jmenovitý symetrický zkratový proud) Jmenovitý krátkodobý výdržný proud (3 s) Zkratový zapínací proud Sled spínání Doba vypínání Doba hoření oblouku Celková doba vypínání Doba zapínání Maximální celkové rozměry Pólové rozteče Standardizační tabulka rozměrů Provozní teplota Tropikalizace Elektromagnetická kompatibilita IEC ČSN EN Ur (kv) Us (kv) Ud (1 min) (kv) Up (kv) fr (Hz) (1) Ir (A) Isc (ka) Ik (ka) Ip (ka) O-0,3s-CO-3min-CO (ms) (ms) (ms) (ms) I I H L P H (mm) L (mm) P (mm) I (mm) [ C] IEC IEC 60694, VD4/P ~ ~ TN7412 TN7412 (2) (2) TN7415 TN7415 TN

22 2 VD4/P 17 VD4/P ~ ~ TN7412 TN7412 (2) (2) TN7415 TN7415 TN ~ ~ TN7413 TN7413 TN7418 TN

23 VÝBĚR A OBJEDNÁNÍ VYPÍNAČŮ Typy výsuvných vypínačů, které jsou k dispozici pro rozváděče UniSafe Kompletujte vybraný vypínač s volitelným příslušenstvím uvedeným na následujících stranách. Poznámky: L = Šířka rozváděče I = Horizontální rozteč mezi póly u/l = Vzdálenost mezi spodním a horním vývodem = Průměr odpojovacího kontaktu Výsuvný vypínač VD4/P pro rozváděče UniSafe Ur Isc Jmenovitý proud (40 C) [A] kv ka L = 600 L = 750 L = 750 L = 1000 L = 750 L = 1000 Typ vypínače I = 150 I = 210 I = 210 I = 275 I = 210 I = 275 u/l = 205 u/l = 310 u/l = 310 u/l = 310 u/l = 310 u/l = 310 = 35 = 35 (1) = 79 = 109 = 35 = VD4/P p VD4/P p VD4/P p VD4/P p VD4/P p VD4/P p VD4/P p VD4/P p VD4/P p VD4/P p VD4/P p VD4/P p VD4/P p VD4/P p VD4/P p VD4/P p VD4/P p VD4/P p VD4/P p VD4/P p VD4/P p VD4/P p VD4/P p VD4/P p VD4/P p VD4/P p VD4/P p VD4/P p VD4/P p VD4/P p VD4/P p VD4/P p VD4/P p VD4/P p VD4/P p VD4/P p VD4/P p VD4/P p VD4/P p VD4/P p VD4/P p VD4/P p VD4/P p VD4/P p VD4/P p VD4/P p VD4/P p VD4/P p VD4/P p VD4/P p275 22

24 2 Výsuvný vypínač VD4/P pro rozváděče UniSafe Ur Isc Jmenovitý proud (40 C) [A] kv ka L = 600 L = 750 L = 750 L = 1000 L = 750 L = 1000 Typ vypínače I = 150 I = 210 I = 210 I = 275 I = 210 I = 275 u/l = 205 u/l = 310 u/l = 310 u/l = 310 u/l = 310 u/l = 310 = 35 = 35 (1) = 79 = 109 = 35 = VD4/P p VD4/P p VD4/P p VD4/P p VD4/P p VD4/P p VD4/P p VD4/P p VD4/P p VD4/P p VD4/P p VD4/P p275 Poznámky: L = Šířka rozváděče I = Horizontální rozteč mezi póly u/l = Vzdálenost mezi spodním a horním vývodem = Průměr odpojovacího kontaktu Standardní vybavení výsuvných vypínačů pro rozváděče UniSafe Základní provedení vypínačů jsou vždy třípólová a jsou vybavena: - Ručním pohonem typu EL - Mechanickým ukazatel stavu zapínacích pružin, nastřádaný/nenastřádaný - Mechanickým ukazatel polohy pro vypínač vypnutý/zapnutý - Zapínacím tlačítkem - Vypínacím tlačítkem - Počítadlem spínacích cyklů - Sadou deseti vypínacích/zapínacích pomocných kontaktů vypínače Poznámka: Se standardně dodávanou sadou deseti pomocných kontaktů a maximálním počtem elektrických aplikací jsou k dispozici tři vypínací kontakty (signalizující vypínač vypnutý) a čtyři zapínacích kontaktů (signalizující vypínač zapnutý). - Pákou pro ruční střádání zapínacích pružin - Odpojovacími kontakty - Šňůrou s konektorem (jen zástrčka) pro pomocné obvody, s blokovacím kolíkem, který nedovolí zasunutí zástrčky do zásuvky, jestliže je jmenovitý proud vypínače rozdílný od jmenovitého proudu skříně. - Páku pro zasouvání a vysouvání (množství musí být určeno podle počtu kusů objednaných přístrojů) - Blokovací magnet na podvozku. Tento zabrání zasunutí vypínače do skříně při odpojených pomocných obvodech (zásuvka nezasunutá do zástrčky) 23

25 VÝBĚR A OBJEDNÁNÍ VYPÍNAČŮ Volitelné příslušenství Příslušenství identifikovaná stejnými čísly jsou alternativy. 1 Vypínací spoušť (-M01) Umožňuje dálkové vypínání přístroje. Spoušť může být použita jak pro stejnosměrný tak střídavý proud a je vhodná pro mžikové použití. V tomto případě musí být doba minimálního proudového impulsu 100 ms. Charakteristiky Un: V DC Un: V AC 50 Hz Un: V AC 60 Hz Pracovní rozsah: % Un Zapínací příkon (Ps): DC = 200 W, AC = 200 VA Pracovní doba spouště: cca 100 ms Trvalý příkon (Pc): DC = 5 W; AC = 5 VA Vypínací doba: Zapínací doba: Zkušební napětí: ms ms 2500 V 50 Hz (1 min.) 2 2 Druhá vypínací spoušť (-M02) Jako vypínací spoušť popsaná výše umožňuje dálkové vypínání přístroje a její napájecí obvod může být zcela oddělený od spouště M01. Má veškeré elektrické a provozní vlastnosti vypínací spouště. 3 Vypínací solenoid (-M03) Vypínací solenoid je speciální spoušť s demagnetizací, umístěný v pohonu (na levé straně). Vypínací solenoid (-M03) není alternativou za druhou vypínací spoušť (-M02). 4 Zapínací spoušť (-MC) Umožňuje dálkové zapínání přístroje. Spoušť může být použita jak pro stejnosměrný tak střídavý proud. Tato spoušť je vhodná pro mžikové i trvalé použití. V případě mžikového použití musí být doba minimálního proudového impulsu 100 ms. Trvale napájená spoušť provádí elektricky funkci proti nežádoucímu opětovnému spínání. Má veškeré elektrické a provozní vlastnosti vypínací spouště. 24

26 2 5 Podpěťová spoušť (-MU) Podpěťová spoušť vypíná vypínač, když dojde k značnému poklesu napětí nebo poruše jejího napájení. Může být použita pro dálkové vypínání (pomocí normálních zapínacích tlačítek), zamčených v zapnuté poloze nebo pro kontrolu napětí v pomocných obvodech. Vypínač je možno zapnout jen s napájenou spouští (blokování zapnutí je provedeno mechanicky). Spoušť může být použita jak pro stejnosměrný tak střídavý proud. Podpěťová spoušť je k dispozici v následujících provedeních: 5A Podpěťová spoušť s napájením připojeným na straně napájení. 5B Podpěťová spoušť s elektronickým zpožďovacím zařízením (0,5-1 1,5 2 3 s) (napájení připojené na straně napájení). Toto zařízení je nastavené na 0,5 s (nastavení viz kapitola schéma elektrického zapojení). Charakteristiky Un: V DC Un: V AC 50 Hz Un: V AC 60 Hz Pracovní rozsah: - vypínání vypínače: 35-70% Un - zapínání vypínače: % Un Zapínací příkon (Ps): DC = 200 W, AC = 200 VA Pracovní doba spouště: cca 100 ms Trvalý příkon (Pc): DC = 5 W; AC = 5 VA Vypínací doba: Zkušební napětí: 30 ms 2500 V 50 Hz (1 min.) Elektronické zpožďovací zařízení (-KT) Elektronické zpožďovací zařízení se musí montovat mimo vypínač. Umožňuje vybavení spouště se stanovenými a nastavitelnými dobami. Použití této podpěťové spouště se doporučuje, aby se zabránilo vypnutím, když v napájecí síti spouště může dojít ke krátkodobým výpadkům nebo poklesům napětí. Jestliže není připojena na napájení je blokováno zapnutí vypínače. Elektronické zpožďovací zařízení se musí kombinovat s podpěťovou spouští stejného napětí, jako má zpožďovací zařízení. Charakteristiky zpožďovacího zařízení Un: V DC Un: V AC 50/60 Hz Nastavitelná vypínací doba (spoušť + elektronické zpožďovací zařízení). 0,5-1-1,5-2-3 s 25

27 VÝBĚR A OBJEDNÁNÍ VYPÍNAČŮ 6 Mechanické vyřazení podpěťové spouště Toto zařízení umožňuje dočasně vyřadit vypnutí podpěťovou spouští. Je vždy vybaveno elektrickou signalizací. 6 7 Pomocné kontakty vypínače (-BB1; -BB2; -BB3) Elektrická signalizace vypínač vypnutý/zapnutý může být zajišťována sadou 15 pomocných kontaktů jako alternativou k 10 dodávaných standardně. Poznámka Se sadou 10 pomocných kontaktů dodávaných jako standard a maximálním počtem elektrických aplikací jsou k dispozici tři vypínací kontakty (signalizujících vypínač vypnutý) a pět zapínacích kontaktů (signalizujících vypínač zapnutý). Se sadou 15 pomocných kontaktů podle požadovaných elektrických aplikací jsou k dispozici následující kontakty: pro pevně montovaný vypínač: třináct pomocných kontaktů, různě rozdělených mezi vypínací a zapínací kontakty podle čísla zvoleného elektrického zapojení; pro výsuvný vypínač vzhledem k tomu, že zástrčka/zásuvka pomocných obvodů má omezený počet pólů: pět vypínacích kontaktů (signalizujících vypínač vypnutý) a pět zapínacích kontaktů (signalizujících vypínač zapnutý). Charakteristiky Un: Jmenovitý proud: Zkušební napětí: Elektrický odpor: V AC-DC Ith2 = 10 A 2500 V 50 Hz (1 min.) 3mΩ Jmenovitý proud a vypínací schopnost v kategorii AC11 nebo DC11: Un Cos φ T In Icu 220 V ~ A 25 A 24 V ms 10 A 12 A 60 V ms 6 A 8 A 110 V ms 4 A 5 A 220 V ms 1 A 2 A 26

28 2 8 Přechodný kontakt (-BB4) Přechodný kontakt s krátkodobým zapnutím během vypínání vypínače. 9 9 Polohový kontakt ( -BT3) Polohový kontakt výsuvného vypínače vypnutý během zdvihu odpojení, instalovaný na podvozku (k dispozici jen pro verze výsuvný vypínač VD4/P), jestliže je dodáván blokovací magnet (RL1) na pohonu a pomocné kontakty (-BT1, -BT2) nejsou předpokládány, slouží k zabránění dálkového zapnutí během pojezdu v rozváděči. Je dodáván jen pro výsuvná provedení vypínačů pro rozváděč UniGear typu ZS1 a UniSafe. V rozváděči UniGear typu ZS1 se nedodává, když jsou požadovány polohové kontakty na podvozku (-BT1; -BT2) Polohové kontakty ( -BT1, -BT2) Pomocné kontakty výsuvného vypínače ( instalované na podvozku, k dispozici jen pro výsuvné vypínače VD4/P), signalizující polohu pracovní a odpojenou. Tyto kontakty jsou buď dodatečné k polohovým kontaktům nebo jako alternativa polohových kontaktů (pro signalizaci vypínač vyjetý) umístěných v rozváděči. Provádí rovněž funkci polohového kontaktu (-BT3). 11 Motorové ovládání (-MS) Provádí automatické střádání zapínacích pružin pohonu vypínače. Po zapnutí vypínače motor s převodovkou okamžitě opětně nastřádá zapínací pružiny. V případě výpadku napájení nebo během údržby mohou být zapínací pružiny nastřádány ručně (pomocí speciální páky vestavěné do pohonu). Charakteristiky Un: Un: Pracovní rozsah: Zapínací příkon (Ps): Jmenovitý příkon (Pn): Doba zapínacího nárazu: Doba střádání: Zkušební napětí: V DC V AC 50/60 Hz % Un DC = 500 W, AC = 500 VA DC = 200 W; AC = 200 VA 0,2 s 4-5 s 2500 V 50 Hz (1 min.) 27

29 VÝBĚR A OBJEDNÁNÍ VYPÍNAČŮ 12 Kontakt pro signalizaci zapínacích pružin nastřádány/nenastřádány (-BS2) Sestává z mikrospínače, který umožňuje dálkovou signalizaci stavu pružin pohonu vypínače. Kontakt je k dispozici v jednom ze dvou následujících provedení (alternativně): Kontakt vypnutý: signalizace pružiny nenastřádány. Kontakt zapnutý: signalizace pružiny nastřádány. Zajištění a blokování K dispozici jsou různá mechanická a elektromechanická blokovací a ochranná zařízení. 13 Zajištění vypínacího a zapínacího tlačítka Toto zajištění umožňuje, aby vypínací a zapínací tlačítko bylo ovládáno jen s použitím speciálního nástroje. 14 Visací zámky vypínacího a zapínacího tlačítka Toto zařízení umožňuje, aby vypínací a zapínací tlačítko bylo uzamčeno s použitím maximálně tří visacích zámků (nejsou součástí dodávky) 4 mm. 15 Blokování s klíčem ve vypnuté poloze Uzamčení je dosaženo speciálním otočným zámkem. K dispozici jsou rozdílné klíče (pro jednotlivé vypínače) nebo stejné klíče (pro několik vypínačů). 16 Blokovací magnet na pohonu (-RL1) Tento umožňuje aktivaci pohonu, jen když je blokovací magnet připojen na napětí. 16 Charakteristiky Un: Un: Pracovní rozsah: Zapínací příkon (Ps): Trvalý příkon (Pc): Doba zapínacího nárazu: V DC V AC 50/60 Hz % Un DC = 250 W, AC = 250 VA DC = 5 W; AC = 5 VA 150 ms 28

30 2 17 Blokovací magnet na podvozku (-RL2) Povinné vybavení pro výsuvná provedení rozváděčů UniSafe a UniGear typu ZS1, pro zabránění zajíždění vypínače do rozváděče při rozpojené zástrčce pomocného obvodu. Zástrčka vytváří blokování proti zajetí pro rozdílné jmenovité proudy (pomocí zvláštních kolíků). 17 Charakteristiky Un: Un: Pracovní rozsah: Zapínací příkon (Ps): Trvalý příkon (Pc): Doba zapínacího nárazu: V DC V AC 50/60 Hz % Un DC = 250 W, AC = 250 VA DC = 5 W; AC = 5 VA 150 ms 18 Blokování pro pevně montovaný vypínač Zařízení pro pevně montované vypínače, které jsou upravené zákazníkem na výsuvné vypínače. Umožňuje zákazníkovi provedení mechanického blokování, které zabrání vyjetí/zajetí se zapnutým vypínačem. 19 Mechanické blokování Toto zařízení zabrání otevření dveří rozváděče při zajetém vypínači. Zajišťované jen pro vypínače použité v rozváděčích UniSafe, vybavené speciální zarážkou v rozváděči. 20 Podvozek s motorovým pohonem (-MT) (jen pro výsuvné provedení vypínačů pro rozváděč UniGear typu ZS1) Umožňuje dálkové zajíždění a vyjíždění vypínače v rozváděči. Poznámka: Pro vypínače VD4/P 25 kv; toto příslušenství je k dispozici jen pro typy 630 A 1250 A s horizontální pólovou roztečí 210 mm. Charakteristiky Un: Pracovní rozsah: Jmenovitý příkon (Pn): V DC % Un 40 W 29

31 2 VÝBĚR A OBJEDNÁNÍ VYPÍNAČŮ 21 Monitorovací zařízení funkčnosti a nepřerušení vypínacích a zapínacích spouští (Zkušební jednotka spouště) Toto zařízení může být použito v kombinaci s vypínací spouští (-MO1; -MO2) nebo zapínací spouští (-MC) pro kontrolu jejich funkčnosti a nepřerušení. Kontrolní/monitorovací jednotka umožňuje kontrolu nepřerušení spouští s jmenovitým napětím mezi 24 V a 250 V (AC a DC), jakož i kontrolu funkčnosti elektronického obvodu spouště. Kontrola nepřerušení je prováděna v cyklu 20 s mezi jednotlivými zkouškami. Jednotka má optickou signalizaci pomocí diod LED na přední části. Zejména jsou poskytovány následující informace: POWER ON: napájení je funkční YO TESTING: je prováděna zkouška TEST FAILED: indikace po nevyhovující zkoušce nebo ztrátě napájení ALARM: indikace po třech nevyhovujících zkouškách. Na panelu jednotky jsou k dispozici dvě relé a přepínací zařízení, které umožňují dálkovou indikaci dvou událostí: nevyhovující zkouška (znovunastavení se provádí automaticky po skončení poruchové návěsti) tři nevyhovující zkoušky (znovunastavení se provádí jen pomocí ručního RESETU - na přední straně jednotky. Ruční tlačítko RESET je umístěné na přední části. Charakteristiky Un: Maximální vypínaný proud: Maximální vypínané napětí: V AC/DC 6 A 250 V AC 30

32 SPECIFICKÉ CHARAKTERISTIKY VÝROBKU 3 Odolnost proti vibracím 32 Tropikalizace 32 Nadmořská výška 32 Zařízení proti nežádoucímu opětovnému spínání 33 Program na ochranu životního prostředí 33 Ochranné zařízení PR Náhradní díly 34 31

33 SPECIFICKÉ CHARAKTERISTIKY VÝROBKU Odolnost proti vibracím Vypínače VD4 jsou odolné proti mechanicky vytvářeným vibracím. Kontaktujte nás pro provedení schválená pro lodní registry. Tropikalizace Vypínače VD4 se vyrábí v souladu s nejpřísnějšími předpisy pro použití v horkém, vlhkém klimatu s obsahem soli. Všechny důležité kovové části jsou ošetřené proti korozním faktorům podle norem UNI třída prostředí C. Zinkování se provádí podle norem ČSN EN 12329, klasifikační kód Fe/Zn 12, s tloušťkou 12x10-6 m, chráněné konverzním povlakem převážně obsahujícím chromáty podle norem ČSN EN Tyto konstrukční charakteristiky znamenají, že všechny vypínače řady VD4 a jejich příslušenství odpovídají klimatickému grafu č. 8 norem IEC a IEC (Zkouška B: Suché horko /IEC (Zkouška Bd: Vlhké horko, cyklické). Nadmořská výška Izolační pevnost vzduchu se snižuje zvyšováním nadmořské výšky, proto se musí toto vzít vždy v úvahu pro externí izolaci přístroje (interní izolace nepodléhá žádným změnám, protože je zaručena ve vakuu). Tento jev se zohledňuje během etapy navrhování izolačních komponentů přístroje, který má být instalován v nadmořské výšce nad 1000 m. V tomto případě se zavádí korekční činitel uvedený v grafu po straně který je nakreslen podle údajů normy IEC Následující příklad dává jasné vysvětlení informací uvedených výše. Příklad Nadmořská výška instalace 2000 m Provoz při jmenovitém napětí 12 kv Zkušební napětí střídavé 28 kv efekt. Zkušební napětí při atmosférickém impulsu 75 kv max. Korekční činitel Ka získaný z grafu = 1,13 Jestliže vezmeme v úvahu výše uvedené parametry, bude muset přístroj vyhovět pro následující hodnoty (při zkoušce při nulové nadmořské výšce, tj. na hladině moře): Zkušební napětí střídavé se rovná: 28 x 1,13 = 31,6 kv efekt. Zkušební napětí při atmosférickém impulsu se rovná: 75 x 1,13 = 84,7 kv max. Z výše uvedeného je možno usoudit, že pro instalaci v nadmořské výšce 2000 m s provozním napětím 12 kv je nutné použít přístroj s jmenovitým napětím 17,5 kv charakterizovaný izolační hladinou pro střídavé napětí 38 kv efekt. a pro impulsní napětí 95 kv max. m (H 1000)/8150 Ka = e (IEC ) Graf pro určení korekčního činitele Ka podle nadmořské výšky H = Nadmořská výška v metrech m = Hodnota vztahující se na zkušební napětí střídavá a při atmosférickém impulsu a na sdružená napětí. 32

34 3 Zařízení proti nežádoucímu opětovnému spínání Pohon typu EL na vypínačích VD4 (na všech provedeních) je vybaven mechanickým zařízením proti nežádoucímu opětovnému spínání, které zabrání opětnému zapnutí jak mechanickým tak elektrickým ovládáním. Jestliže by bylo současně aktivní jak zapínací tak některé vypínací ovládání (místní nebo dálkové), tak by následoval trvalý sled ovládání pro vypnutí a zapnutí. Zařízení proti pumpování zabrání této situaci a zajistí, že za každým jednotlivým zapnutím následuje jen jedno vypnutí a že za vypnutím nenásleduje zapnutí. Pro další zapnutí se musí ovládání pro zapnutí uvolnit a potom znovu spustit. Mimoto dovolí zařízení proti nežádoucímu opětovnému spínání zapnutí vypínače, jen když jsou splněny současně následující podmínky: Pružiny pohonu jsou plně nastřádány Vypínací tlačítko a nebo vypínací spoušť (-MO1/-MO2) nejsou aktivovány Vypínač je vypnutý Program na ochranu životního prostředí Vypínače VD4 se vyrábí ve shodě s normou ISO (Směrnice na ochranu životního prostředí). Výroba probíhá v souladu s těmito normami s ohledem na snížení spotřeby energie a rovněž surovin a vytváření odpadu. Toto se dosahuje díky všem opatřením zavedeným v závodě pro výrobu přístrojů vn. Posouzení dopadu na životní prostředí během cyklu životnosti výrobku získané minimalizováním spotřeby energie a celkové spotřeby surovin, se upřesňuje v průběhu stadia návrhu pomocí cíleného výběru materiálů, technologií a balení. Toto umožňuje maximální recyklaci na konci cyklu užitkové životnosti přístroje. Ochranné zařízení PR512 Pro ochranu instalace je k dispozici PR512 s vlastním napájením. V závislosti na provedení má PR512 následující funkce: Ochrana N-51N Měření proud se zobrazením maximální hodnoty mezi fázemi Dialog Další informace o spoušti PR512 jsou uvedeny v technickém katalogu 1VCP

35 3 SPECIFICKÉ CHARAKTERISTIKY VÝROBKU Náhradní díly Díly, jejichž výměna může být provedena pouze vyškolenými pracovníky a nebo v našich závodech: Seznam náhradních dílů Vypínací spoušť Druhá vypínací spoušť Zapínací spoušť Podpěťová spoušť Blokovací elektromagnet na pohonu Vypínací solenoid (MO3) Motor s převodovkou střádání pružin s elektrickou signalizací pružiny nastřádány/nenastřádány Blokovací elektromagnet na výsuvném podvozku Kontakt signalizující podpěťová spoušť připojena na napětí/nepřipojena na napětí Zařízení pro zpoždění podpěťové spouště Mechanické zařízení pro vyřazení podpěťové spouště Kontakt signalizující, že je ochranný jistič pro motor s převodovkou vypnutý/zapnutý Kontakt signalizující, že jsou zapínací pružiny nastřádané /nenastřádané Přechodný kontakt s mžikovým zapnutím během vypínání vypínače Pomocné kontakty vypínače Polohový kontakt výsuvného podvozku Kontakty signalizující připojeno/odpojeno Blokovaní s klíčem ve vypnuté poloze Blokování dveří s ohledem na odpojení Ochrana pro vypínací tlačítko Ochrana pro zapínací tlačítko Sada šesti tulipánových kontaktů Objednání Pro dostupnost a objednání náhradních dílů, kontaktujte prosím naše prodejní oddělení a specifikujte výrobní číslo vypínače. 34
