1 Návod k obsluze a montáži Odsávač par DA 2150 DA 2170 Před umístěním, instalací a uvedením přístroje do provozu si bezpodmínečně pročtěte tento návod k obsluze. Ochráníte tak sebe a zabráníte možnosti vzniku škod na Vašem přístroji. cs - CZ M.Nr

2 Obsah Váš příspěvek k ochraně životního prostředí... 3 Bezpečnostní pokyny a varovná upozornění... 4 Popis přístroje Popis funkcí Obsluha Ovládací páčka Zapnutí ventilátoru Volba stupně výkonu Intenzivní stupeň Vypnutí ventilátoru Zapnutí osvětlení varného místa Vypnutí osvětlení varného místa Automatické vypnutí intenzivního stupně Čištění a ošetřování Plášť Tukový filtr Nasazení / výměna pachového filtru Výměna osvětlení Rozměry odsávače par Vzdálenost mezi varnou plochou a odsávačem par Montáž Montáž zpětné klapky Vestavba Příprava pro provoz s odtahem vzduchu Připojení při provozu s cirkulací vzduchu Montáž ovládací páčky Elektrické připojení Odtahové potrubí Závěra pro kondenzát Tlumič hluku Elektrické připojení Provoz s řídicím modulem DSM Bezpotenciálové připojení Připojení spínače světla Servisní služba, záruční doba Technické údaje

3 Váš příspěvek k ochraně životního prostředí Likvidace obalového materiálu Obal chrání přístroj proti poškození během přepravy. Obalové materiály byly voleny s přihlédnutím k hlediskům ochrany životního prostředí a k možnostem jejich likvidace a jsou tedy recyklovatelné. Vrácení obalového materiálu do materiálového cyklu šetří suroviny a snižuje množství odpadů. Obalové části (např. fólie, polystyren) mohou být pro děti nebezpečné. Nebezpečí udušení! Všechny balicí části uchovávejte mimo dosah dětí, a co nejdříve je zlikvidujte. Likvidace starého přístroje Staré elektrické a elektronické přístroje obsahují často ještě cenné suroviny. Obsahují ale také škodlivé látky, které byly zapotřebí pro jejich funkčnost a bezpečnost. V komunálním odpadu nebo při špatné manipulaci mohou poškozovat lidské zdraví a životní prostředí. Váš starý přístroj proto v žádném případě nedávejte do komunálního odpadu. Pro likvidaci starých elektrických a elektronických přístrojů využijte sběrné místo zřízené k tomuto účelu Vaší obcí. Postarejte se prosím o to, aby byl vyřazený přístroj až do doby odvezení uložen mimo dosah dětí. 3

4 Bezpečnostní pokyny a varovná upozornění Tento přístroj odpovídá platným bezpečnostním předpisům. Při neodborném používání však může dojít k poranění osob nebo vzniku věcných škod. Před uvedením přístroje do provozu si pozorně pročtěte návod k obsluze, který obsahuje důležité pokyny pro bezpečnost, montáž, používání a údržbu přístroje. Tím chráníte sebe a zabráníte možnosti vzniku škod na přístroji. Tento návod k obsluze dobře uschovejte a předejte jej případnému novému majiteli. Přístroj používejte jen k tomu účelu, ke kterému je určen Tento odsávač par je určen výhradně k používání v domácnosti a v prostorách podobných domácnostem, jako např.: - v kancelářích a jiných podobných pracovních prostředích, - ve venkovských usedlostech, - ve víkendových obydlích zákazníků a dalších typicky bytových zařízeních. Odsávač par používejte výhradně v rámci domácnosti pro odsávání a čištění výparů z vaření, které vznikají při přípravě pokrmů. Tento odsávače není určen pro používání venku. Žádné další způsoby používání nejsou přípustné. Miele neručí za škody, které byly způsobeny používáním přístroje k jiným účelům, než k jakým byl přístroj určen nebo v důsledku chybné obsluhy. Osoby, které nejsou schopny na základě jejich fyzických, senzorických a psychických schopností nebo z důvodu chybějící zkušenosti nebo neznalosti, odsávač par bezpečně obsluhovat, nesmí odsávač par, bez dohledu nebo pokynů zodpovědné osoby, obsluhovat. Děti v domácnosti Dávejte pozor na děti, které se pohybují v blízkosti přístroje. Nedovolte jim, aby si s přístrojem hrály. Děti mladší 8 let se nesmí sami pohybovat v blízkosti odsávače par, ledaže by byly pod stálým dozorem dospělé osoby. Děti starší 8 let mohou přístroj obsluhovat bez dozoru pouze tehdy, pokud jim byla obsluha přístroje vysvětlena takovým způsobem, aby jej dokázaly bezpečně obsluhovat. Děti musí umět rozpoznat možná nebezpečí v případě chybné obsluhy. 4

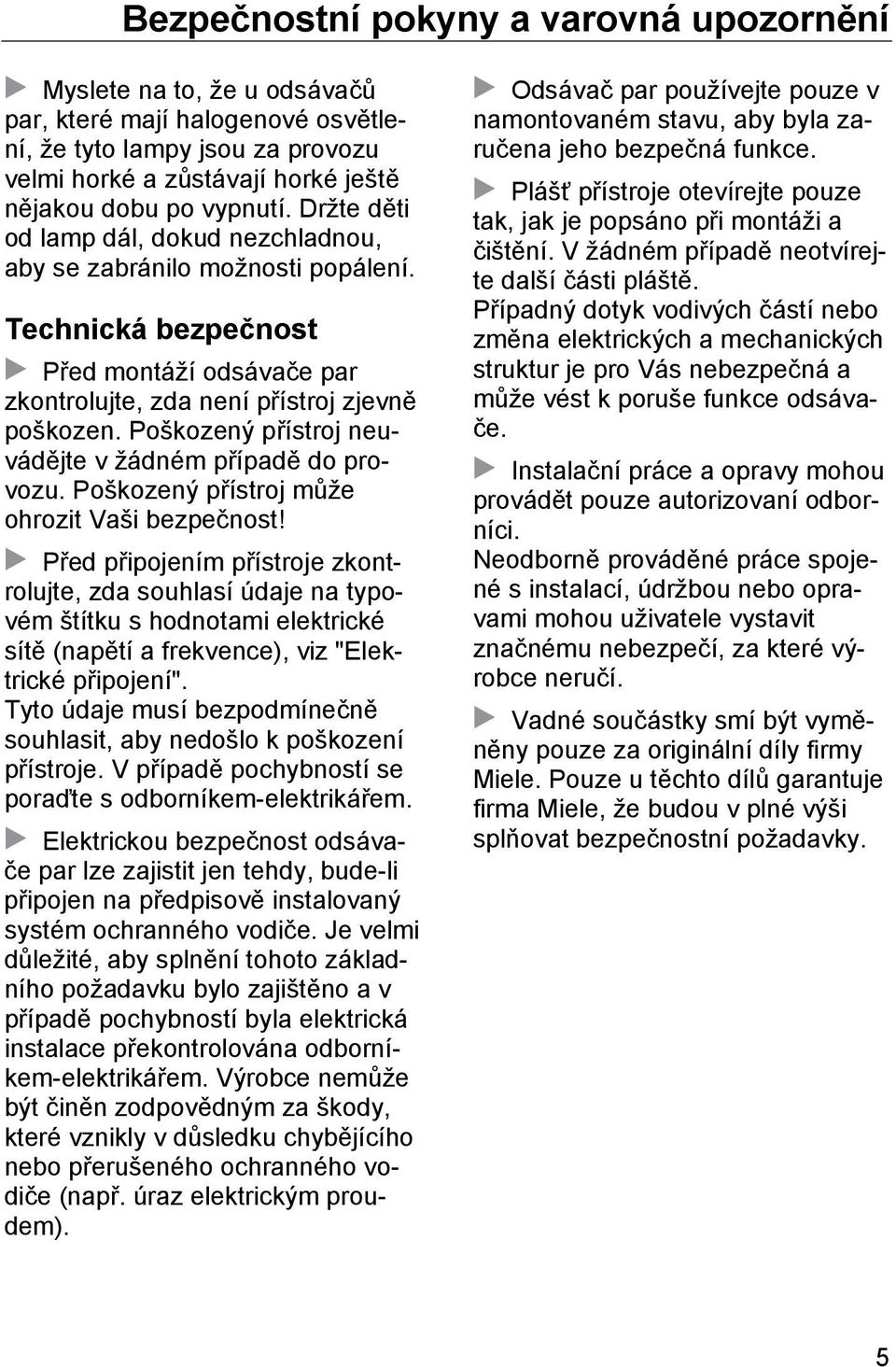

5 Bezpečnostní pokyny a varovná upozornění Myslete na to, že u odsávačů par, které mají halogenové osvětlení, že tyto lampy jsou za provozu velmi horké a zůstávají horké ještě nějakou dobu po vypnutí. Držte děti od lamp dál, dokud nezchladnou, aby se zabránilo možnosti popálení. Technická bezpečnost Před montáží odsávače par zkontrolujte, zda není přístroj zjevně poškozen. Poškozený přístroj neuvádějte v žádném případě do provozu. Poškozený přístroj může ohrozit Vaši bezpečnost! Před připojením přístroje zkontrolujte, zda souhlasí údaje na typovém štítku s hodnotami elektrické sítě (napětí a frekvence), viz "Elektrické připojení". Tyto údaje musí bezpodmínečně souhlasit, aby nedošlo k poškození přístroje. V případě pochybností se poraďte s odborníkem-elektrikářem. Elektrickou bezpečnost odsávače par lze zajistit jen tehdy, bude-li připojen na předpisově instalovaný systém ochranného vodiče. Je velmi důležité, aby splnění tohoto základního požadavku bylo zajištěno a v případě pochybností byla elektrická instalace překontrolována odborníkem-elektrikářem. Výrobce nemůže být činěn zodpovědným za škody, které vznikly v důsledku chybějícího nebo přerušeného ochranného vodiče (např. úraz elektrickým proudem). Odsávač par používejte pouze v namontovaném stavu, aby byla zaručena jeho bezpečná funkce. Plášť přístroje otevírejte pouze tak, jak je popsáno při montáži a čištění. V žádném případě neotvírejte další části pláště. Případný dotyk vodivých částí nebo změna elektrických a mechanických struktur je pro Vás nebezpečná a může vést k poruše funkce odsávače. Instalační práce a opravy mohou provádět pouze autorizovaní odborníci. Neodborně prováděné práce spojené s instalací, údržbou nebo opravami mohou uživatele vystavit značnému nebezpečí, za které výrobce neručí. Vadné součástky smí být vyměněny pouze za originální díly firmy Miele. Pouze u těchto dílů garantuje firma Miele, že budou v plné výši splňovat bezpečnostní požadavky. 5

6 Bezpečnostní pokyny a varovná upozornění Při instalaci, údržbě nebo opravě musí být odsávač par odpojen od elektrické sítě. Odsávač par je elektricky odpojen ze sítě pouze tehdy, je-li splněna jedna z následujících podmínek: - je vypnuta příslušná pojistka domovní instalace. - šroubovací pojistky domovní instalace jsou zcela vyšroubovány. - přívodní kabel je odpojen od el. sítě. Při připojení do zásuvky: Netahejte za kabel, ale uchopte zástrčku rukou a vytáhněte ji ze zásuvky. Při připojení přístroje na elektrickou síť se nesmí použít prodlužovací kabel. Prodlužovací kabely nezaručují dostatečnou bezpečnost přístroje (nebezpečí přehřátí). Tento odsávač par nesmí být provozován na nestabilních místech (např. na lodi). Současný provoz s topeništěm závislým na vzduchu z místnosti Pozor nebezpečí otravy! Při současném používání odsávače par a topeniště, jež k hoření potřebuje vzduch v místnosti, je třeba dbát velmi zvýšené opatrnosti. Topeniště závislá na vzduchu z místnosti jsou např. topná zařízení na plyn, olej nebo uhlí, průtokové ohřívače, zařízení na ohřev teplé vody, plynové varné plochy, plynové pečicí trouby, jež vzduch potřebný k hoření nasávají z místnosti a jejichž zplodiny jsou odváděny ven prostřednictvím zařízení na odtah zplodin (např. komínem). Odsávač par s odtahem výparů, i za použití externího ventilátoru, odsává z kuchyně a sousedících místností vzduch. Bez dostatečného přívodu vzduchu vzniká v místnosti podtlak. Topeniště není zásobování dostatečným množstvím vzduchu. Spalování je tak negativně ovlivněno. Jedovaté zplodiny mohou být nasávány z komínu nebo odtahové šachty do obytných místností. Nebezpečí otravy! 6

7 Bezpečnostní pokyny a varovná upozornění Bezpečný provoz je možný jen tehdy, když bude při současném provozu odsávače par a topeniště, závislého na přívodu vzduchu z místnosti, dosaženo podtlaku nejvýše 4 Pa (0,04 mbar), kdy je zaručeno, že nedojde k nasávání zplodin zpět do místnosti. Lze toho dosáhnout tím, že neuzavíratelnými otvory, např. ve dveřích nebo oknech, bude moci vzduch proudit do místnosti. Přitom je nutné dbát na dostatečnou velikost průřezu větracího otvoru. Samostatná větrací mřížka ve zdi zpravidla nezaručuje dostatečný přívod vzduchu! Při posouzení je třeba brát v potaz vzájemné propojení větrání celého obydlí. Poraďte se proto s příslušným kominickým mistrem. Provozuje-li se odsávač par v režimu s cirkulací vzduchu, je možné jeho používání současně s otevřenými topeništi bez omezení. 7

8 Bezpečnostní pokyny a varovná upozornění Používání Pod odsávačem nikdy nepracujte s otevřeným plamenem; např. flambování a grilování na otevřeném ohni je zakázáno. Zapnutý odsávač par nasává plameny do filtru. Kvůli usazenému tuku ve filtru hrozí nebezpečí požáru! Při používání odsávače par nad plynovým sporákem je bezpodmínečně nutné dbát na to, aby používané varné místo bylo zakryto nádobím. Plamen regulujte tak, aby nepřesahoval přes nádobí (např. při vaření na pánvi Wok). Odsávač par se může působením žáru plamenů poškodit. Odsávač par zapínejte vždy, když používáte varné místo. Pokud by odsávač par nebyl zapnut, mohla by se zkondenzovaná voda usazovat v odsávači par a mohlo by dojít k poškození přístroje korozí. Při práci s oleji a tuky nenechávejte hrnce, pánve a fritézy bez dozoru. Také grilování na elektrických grilech musí být prováděno pod stálým dozorem. Přehřáté oleje a tuky se mohou sami vznítit a způsobit požár odsávače par. Odsávač par nikdy nepoužívejte bez tukového filtru. Zabráníte tak usazování tuku a nečistot uvnitř přístroje, což by mohlo omezovat jeho funkci. Filtr čistěte nebo měňte v pravidelných intervalech. Filtr přeplněný tukem představuje nebezpečí požáru! (viz "Čištění a ošetřování"). Myslete na to, že se odsávač může v důsledku stoupajícího tepla z vaření silně zahřát. Pláště a tukového filtru se proto dotýkejte teprve tehdy, až vychladnou. Při čištění odsávače par v žádném případě nepoužívejte napařovací čisticí přístroj. Pára by se mohla dostat na elektricky vodivé součásti a způsobit zkrat. 8

9 Bezpečnostní pokyny a varovná upozornění Odborná montáž Dbejte pokynů výrobce používaného spotřebiče na vaření, zda je nad ním možný provoz odsávače par. Pokud výrobce přístroje na vaření neuvádí jinak, je nutné dodržet mezi varnou plochou a odsávačem par minimální bezpečnostní vzdálenost, která je uvedena v kapitole "Rozměry přístroje". Budou-li pod odsávačem par používány různé přístroje vyžadující různou bezpečnostní vzdálenost, je třeba zvolit tu největší bezpečnostní vzdálenost. Odsávač par není možné umístit nad topeniště na tuhá paliva. Při pokládání potrubí pro odtah výparů se smí používat pouze trubky nebo hadice z nehořlavých materiálů. Tyto jsou k dostání ve specializovaných obchodech nebo u servisní služby Miele. Odváděné výpary se nesmí zavádět do již používaných komínů pro odvádění kouřových zplodin, ani do šachty, která slouží k odvětrávání místností s topeništi. Mají-li být výpary odváděny do komína, který již není ke svému účelu používán, je nutné dbát na dodržení úředních předpisů. Příslušenství Díly příslušenství se smí upevnit nebo zabudovat jen tehdy, pokud jsou výslovně firmou Miele určeny a schváleny. Pokud budou namontovány jiné díly, zaniká jakákoli záruka a ručení, poskytované firmou Miele. Výrobce nemůže být činěn zodpovědným za škody způsobené v důsledku nerespektování bezpečnostních pokynů a varovných upozornění. 9

10 Popis přístroje indikace stupně ventilátoru ovládací páčka Hlavní funkce pro ventilátor a světlo můžete zapínat pomocí ovládací páčky. osvětlení varného místa pachový filtr Příslušenství k dokoupení pro provoz s cirkulací vzduchu. tukový filtr 10

11 Popis funkce Odsávač par pracuje v režimu s odtahem výparů: Nasávaný vzduch je vyčištěn tukovými filtry a odveden ven. V případě, že Váš odtahový systém nemá k dispozici zpětnou klapku, je u odsávače tato klapka přiložena. Instaluje se do odtahového hrdla motorové jednotky. Zpětná klapka v odtahovém systému zabezpečí, že u vypnutého odsávače nedochází k nechtěné cirkulaci vzduchu mezi místností a venkovním prostorem. U vypnutého přístroje je zpětná klapka uzavřena. Po zapnutí přístroje se zpětná klapka otevře, takže kuchyňské výpary mohou být bez problému odváděny ven. v režimu s cirkulací vzduchu: (s montážní sadou a pachovým filtrem jako příslušenství k dokoupení, viz "Technické údaje") Nasávaný vzduch je vyčištěn tukovými filtry a následně pachovým filtrem. Vzduch je otvorem v teleskopu odsávače par přiveden zpět do kuchyně. V režimu s cirkulací vzduchu kontrolujte, zda je pachový filtr vložen do odsávače par, viz kapitola "Čištění a ošetřování". 11

12 Obsluha Ovládací páčka Hlavní funkce ventilátoru a světla můžete zapínat pomocí ovládací páčky. Volba stupně výkonu Pokud ovládací páčku stisknete vícekrát doprava, zvolíte vyšší stupeň, doleva pak nižší stupeň. Zapnutí ventilátoru Příslušná kontrolka na indikátoru stupně ventilátoru svítí. Pro běžné vaření slouží podle intenzity páry z vaření stupeň výkonu "I" až "III". Stiskněte páčku jednou doprava. Ventilátor se zapne na stupeň "II". Druhá kontrolka na indikátoru stupně ventilátoru svítí. Intenzivní stupeň Na přechodnou dobu např. pro krátkodobé smažení a vaření s nadměrnou tvorbou výparů je Vám k dispozici intenzivní stupeň "IV". Vypnutí ventilátoru Stiskněte páčkou vícekrát doleva, až se ventilátor vypne a nesvítí žádná kontrolka na indikátoru stupně ventilátoru. nebo Stiskněte ovládací páčku doleva a podržte ji stisknutou. Kontrolky indikace stupně ventilátoru zhasnou. 12

13 Obsluha Zapnutí osvětlení varného místa Osvětlení varného místa můžete zapnout nebo vypnout nezávisle na ventilátoru. Pro zapnutí stiskněte ovládací páčku jednou dozadu nebo dopředu. Vypnutí osvětlení varného místa Pro vypnutí stiskněte ovládací páčku jednou dozadu nebo dopředu. Bezpečnostní vypínání Pokud nebude zapnutý ventilátor 10 hodin obsluhován, automaticky se vypne. Osvětlení zůstane zapnuto. Pro opětovné zapnutí ventilátoru stiskněte ovládací páčku doprava. Automatické vypnutí intenzivního stupně Máte možnost nastavit intenzivní stupeň tak, že se ventilátor ještě vždy po 10 minutách automaticky přepne zpět na stupeň "III". K tomu musí být ventilátor a osvětlení varného místa vypnuto. Stiskněte ovládací páčku ca po dobu 10 sekund doleva, až se rozsvítí první kontrolka indikátoru stupně ventilátoru. Potom stiskněte - jednou dozadu nebo dopředu. Druhá kontrolka svítí, - potom jednou doleva. Třetí kontrolka svítí. - a opět jednou dozadu nebo dopředu. Není-li automatické vypnutí aktivováno, blikají kontrolky stupně ventilátoru "I" a "IV". Pro aktivaci automatického vypnutí stiskněte ovládací páčku jednou doprava. Kontrolky stupně ventilátoru "I" a "IV" trvale svítí. Pro deaktivaci stiskněte ovládací páčku jednou doleva. Pro potvrzení procesu a pro opuštění programového módu stiskněte ovládací páčku jednou dozadu nebo dopředu. 13

14 Čištění a ošetřování Před každou údržbou a ošetřením odpojte odsávač par od elektrické sítě: - vytáhnutím zástrčky přístroje - vypnutím pojistek/jističe domovní instalace, nebo - úplným vyšroubováním šroubovacích pojistek. Halogenové žárovky se během provozu silně zahřívají. Ještě nějakou dobu po vypnutí hrozí nebezpečí popálení! Kromě toho se žárovky mohou poškodit čištěním vlhkým způsobem. Po vypnutí několik minut počkejte, než začnete s čištěním. Plášť houbiček nebo kartáčů (houbičky na hrnce nebo již požité houbičky, které mohou obsahovat zbytky tekutého písku). Tukový filtr Opakovaně použitelné, kovové tukové filtry zachycují pevné částice kuchyňských výparů (tuky, prach apod.) a zabraňují tak znečištění odsávače par. Tukové filtry čistěte nejpozději, když vypadají znečištěně nebo když se sníží účinnost filtru. Doporučuje se čistit tukový filtr každé 3-4 týdny, aby nedocházelo k usazování tuku. Filtr přesycený tuky znamená nebezpečí požáru! Povrch přístroje a ovládací prvky jsou náchylné na poškrábaní. Dbejte proto následujících pokynů pro čištění. Povrch přístroje a ovládací prvky čistěte jemnou houbičkou, prostředkem na nádobí a teplou vodou. Potom přístroj vytřete dosucha utěrkou. Vyvarujte se: - čisticích prostředků obsahujících sodu, kyseliny a chlór, - prostředků na drhnutí (prášek na drhnutí, tekutý písek), drsných Pro vyjmutí tukových filtrů odjistěte pojistku, tukový filtr vyklopit dolů přibližně o 45, vzadu vyháknout a vyjmout. Aby se zabránilo poškození tukového filtru a varného místa, při manipulaci je nutno tukový filtr pevně držet. 14

15 Čištění a ošetřování Ruční čištění tukových filtrů Tukové filtry vyčistěte pomocí kartáče na nádobí v teplé vodě s přidáním prostředku na ruční mytí nádobí. Použijte nekoncentrovaný prostředek na ruční mytí nádobí. Nikdy nepoužívejte - čisticí prostředky na odstranění vodního kamene, - čisticí prostředky na drhnutí, jako např. prášek na drhnutí, tekutý písek. - spreje na čištění pečicí trouby. Čištění tukových filtrů v myčce na nádobí Tukové filtry postavte co nejvíce svisle do spodního koše. Dbejte na to, aby se mohlo volně pohybovat ostřikovací rameno. Tukové filtry myjte maximálně při 65 C. U myčky nádobí Miele na to zvolte program automatika. Používejte jemný čisticí prostředek pro myčky nádobí. pláště přístroje od tukových usazenin. Předejdete tak nebezpečí požáru. Při nasazování tukových filtrů zpět dbejte na to, aby uzávěr směřoval k varné desce. Nasadí-li se tukové filtry opačně: Tukové filtry vysadit ve spárách pomocí malého šroubováku. Při čištění tukových filtrů v myčce na nádobí může dojít v závislosti na použitém čisticím prostředku k trvalému zbarvení vnitřních ploch filtru. Toto zabarvení však nemá vliv na funkci tukového filtru. Po vyčištění položte tukové filtry na podložku, která saje vodu, a nechte je vyschnout. Jsou-li tukové filtry vyjmuty ven, vyčistěte i ostatní přístupné části 15

16 Čištění a ošetřování Nasazení / výměna pachového filtru Při provozu s cirkulací vzduchu musí být k tukovému filtru nasazeny ještě dva pachové filtry. Tyto vážou na sebe pachové částice, které vznikají při vaření. Nasazují se do ochranného štítu proti výparům nad tukový filtr. Pachový filtr vyměňujte vždy, když se na něj již dostatečně neváží pachové částice. Nejpozději však za 6 měsíců by se měl pachový filtr vyměnit. Použitý pachový filtr můžete zlikvidovat s domácím odpadem. Pachový filtr je k dostání u Vašeho odborného prodejce Miele nebo u servisní služby. Typ a označení viz kapitola "Technické údaje". Pro montáž nebo výměnu pachového filtru musí být tukový filtr, jak bylo již popsáno, vyjmut. Odstraňte obal z pachového filtru. Nasadit pachový filtr. Nasadit zpět tukové filtry. 16

17 Čištění a ošetřování Výměna osvětlení Před každou údržbou a čištěním odpojte odsávač par od elektrické sítě: - vytažením síťové zástrčky ze zásuvky, nebo - vypnutím pojistek domovní instalace, nebo - úplným vyšroubováním šroubovacích pojistek. Vyjmout z přístroje tukové filtry. Při provozu s cirkulací vzduchu vyjmout z přístroje pachový filtr. Halogenové žárovky se během provozu velmi zahřívají. Ještě nějakou dobu po vypnutí hrozí nebezpečí popálení. Počkejte s výměnou, dokud žárovky nevychladnou. Mezerou v krycí mřížce vysunout osvětlovací jednotku směrem dolů. Nyní lze halogenovou zářivku vyšroubovat z objímky. Novou halogenovou zářivku (GU/GZ 10, 230 V, 50 W) zašroubovat do objímky a zatlačit nahoru. Doporučuje se nahradit halogenovou zářivku zářivkou stejného výrobce a typu. Nasadit zpět tukový filtr a v případě provozu s cirkulací vzduchu i pachový filtr. 17

18 Rozměry odsávače par 18

19 Montáž * rozměry výřezu V zadní části rámu pro zabudování je nutná hloubka T minimálně 25 mm. Vzdálenost mezi varnou plochou a odsávačem par Pokud není výrobcem přístroje na vaření stanovena žádná větší bezpečnostní vzdálenost, je nutno dodržet minimální vzdálenost od spodní hrany odsávače: mm nad elektrickou varnou plochou, mm nad plynovou varnou plochou, mm nad elektrickým grilem nebo fritovacím přístrojem. Další pokyny naleznete v kapitole "Bezpečnostní pokyny a varovná upozornění". Při volbě vzdálenosti mezi varnou plochou a odsávačem par dbejte kromě jiného na to, aby - byla umožněna volná a bezproblémová práce pod odsávačem par, proto doporučujeme i nad elektrickou varnou deskou vzdálenost 650 mm. - byla při výšce montáže zohledněna výška uživatelů. Měl by jim být umožněn volný pohyb nad varným místem a optimální obsluha odsávače par. - Myslete na to, že výpary z vaření se se zvětšující vzdáleností k varnému místu hůře zachytávají. 19

20 Montáž Montáž zpětné klapky (pouze v provozu s odtahem vzduchu) Pokud Váš odtahový systém nemá zpětnou klapku, nasaďte přiloženou zpětnou klapku na výfukové hrdlo motoru tak, aby se dala klapka otevřít nahoru. Vestavba Odsávače par jsou určeny pro vestavbu do horní skříňky, do komínů pro odsávače par, jídelních nebo kuchyňských ostrovů. Před montáží prověřte, zda horní strana přístroje je po vestavbě přístupná. Pokud tomu tak není, namontujte před vestavbou, jak bude následně popsáno, odtahové potrubí a připravte připojení k síti. Odsávač par nasadit zespodu do výřezu a vyrovnat. Odsávač par upevnit do rámu pomocí šroubů 3,5 x 16 mm. Před prvním použitím vyjmout z přístroje tukové filtry a odstranit ochrannou fólii z rámu filtru. Následně vložit tukové filtry zpět. 20

21 Montáž Příprava pro provoz s odtahem vzduchu Připojení na cirkulační provoz Pokud situace v místě provozu neumožňuje provoz s odtahem vzduchu, je třeba odsávač par připravit pro provoz s cirkulací vzduchu. Při použití odtahového potrubí Ø 150 mm připevnit pomocí hadicové svorky přiložené odtahové vyústění na odtahové potrubí. Při použití odtahového potrubí Ø 125 mm nasadit na odtahové vyústění přiloženou redukci a odtahové potrubí připevnit pomocí hadicové svorky na redukci (viz také kapitola "Odtahové potrubí"). Odtahové potrubí nasadit na odtahové vyústění odsávače par. Pro pokládku dalšího odtahového potrubí věnujte pozornost kapitole "Odtahové potrubí". Pro cirkulační provoz doporučujeme montážní sadu pro přestavbu DUU 151, která je k dostání u odborných prodejců nebo servisní služby Miele. Kromě toho budete potřebovat pachový filtr (viz kapitola "Technické údaje"). 21

22 Montáž Sundejte zpětnou klapku. Montážní sadu namontovat dle situace. Dbejte na to, aby lamely odtahové mřížky směřovaly doprostřed místnosti a ne bezprostředně ke stěně nebo ke stropu místnosti. Nasaďte pachový filtr. Montáž ovládací páčky 1. Pružiny zašroubovat do objímky a ručně dotáhnout. Objímku přitom kontrovat pomocí klíče č. 9, neotáčet. 2. Na pružiny našroubovat sokl a ručně dotáhnout. I při tom kontrovat klíčem, neotáčet. 3. Dolní díl ovládací páčky nasadit na sokl a pomocí přiloženého šroubu a pérové podložky lehce utáhnout. Potisk na dolním dílu otočit tak, aby symbol směřoval dopředu. 22

23 Montáž 4. Šroub dotáhnout imbusovým klíčem (3 mm). Objímku ovládací páčky přitom kontrovat klíčem č. 9, neotáčet. Prodloužení ovládací páčky Elektrické připojení Před připojením do sítě dbejte pokynů uvedených v kapitole "Bezpečnostní pokyny a varovná upozornění" a "Elektrické připojení". Ovládací páčku je možné namontovat také s prodloužením (Miele DBV 100). Je k dodání jako příslušenství k dokoupení. Pružiny a sokl nejprve smontovat jak je uvedeno výše. Prodloužení nejprve zlehka našroubovat i s pérovou podložkou na sokl. Přitom je třeba objímku kontrovat klíčem č. 9, neotáčet. Následně přišroubovat dolní díl ovládací páčky jak bylo popsáno dříve tak, aby symbol směřoval dopředu a pevně dotáhnout. 23

24 Odtahové potrubí Dbejte bezpodmínečně pokynů uvedených v kapitole "Bezpečnostní pokyny a varovná upozornění". Obzvláště při současném provozu odsávače par a topeniště závislého na vzduchu z místnosti hrozí za jistých okolností nebezpečí otravy! V případě pochybností si nechejte bezpečnost provozu potvrdit od příslušného kominického mistra. - Pro potrubí pro odtah výparů použijte pouze hladké roury nebo flexibilní hadice z nehořlavých materiálů. Aby bylo dosaženo co možná největšího sacího výkonu a nejmenší hlučnosti, je třeba dbát následujících pokynů: - Průměr odtahového potrubí by neměl být menší než 150 mm. - Používáte-li ploché kanály, neměl by být průřez menší, než je průřez odtahového hrdla. - Odtahové potrubí má být co nejkratší a co nejvíce přímé. - Používejte pouze kolena s velkým poloměrem. - Odtahové potrubí nesmí být zlomené nebo promáčknuté. - Dbejte na to, aby všechny spoje byly pevné a řádně těsnily. - U vodorovně vedeného potrubí je nutno zachovat spád minimálně 1 cm na každý metr potrubí. Zabráníte tak tomu, aby do odsávače par nemohla případně zatékat zkondenzovaná voda. - Pokud jsou výpary odváděny do volného prostoru, doporučujeme instalaci teleskopické mřížky do zdi nebo průchodku (příslušenství k dokoupení). - Mají-li být výpary odváděny do komínu, musí být zaváděcí hrdlo vyústěno ve směru proudění. Důležité! Pokud je potrubí vedeno chladnými místnostmi, půdou apod., může dojít uvnitř jednotlivých částí k silnému poklesu teploty. V takovém případě je potřeba počítat s výskytem kondenzátu. Potrubí je pak nutno opatřit izolací. 24

25 Odtahové potrubí Závěra pro kondenzát (příslušenství k dokoupení) Doporučujeme kromě potřebné izolace odtahového potrubí zabudovat závěru kondenzátu, ve které se případný kondenzát zachytí a odpaří. Je k dostání pro odtahové potrubí Ø 125 mm nebo Ø 150 mm. Při instalaci závěry pro kondenzát je nutno dbát na to, aby byla instalována do svislé polohy, a umístěna pokud možno přímo nad odtahovým hrdlem odsávače par. Šipka na plášti vyznačuje směr proudění. 25

26 Odtahové potrubí Tlumič hluku (příslušenství k dokoupení) Aby bylo při provozu s externím ventilátorem dosaženo dodatečného snížení hlučnosti, doporučuje se instalace tlumiče hluku.... při provozu s odtahem výparů: Tlumič hluku tlumí jak hluk ventilátoru směrem ven, tak i hluk z venkovního prostředí, který může odtahovým potrubím pronikat do kuchyně (např. hluk z ulice). Proto se tlumič hluku instaluje co možná nejblíže k místu výstupu.... při provozu s cirkulací vzduchu: Tlumič hluku se instaluje mezi odtahové hrdlo a rozdvojení. Prostor pro vestavbu je třeba případně zkontrolovat. Pro všechny provozní způsoby platí, že účinnost je optimální, instalují-li se dva tlumiče hluku za sebou. 26

27 Elektrické připojení Připojení přístroje k elektrické síti smí provádět pouze kvalifikovaný odborník-elektrikář, který zná a pečlivě dodržuje předpisy příslušného státu a dodatečné předpisy místních energetických závodů. Neodborně provedené práce spojené s instalací, údržbou nebo opravami mohou uživatele přivést do vážného nebezpečí, za které výrobce neručí. Potřebné údaje pro připojení naleznete na typovém štítku, který je viditelný po vyjmutí tukového filtru. Zkontrolujte, zda jsou tyto údaje shodné s parametry elektrické sítě. Připojení, instalace a bezpečnostní opatření musí být v souladu s příslušnými normami: ČSN EN Odsávač par smí být připojen pouze na předpisově instalovanou elektrickou zásuvku s ochranným vodičem AC 230 V ~ 50 Hz. Elektrická síť musí splňovat všechny náležité normy! Pro zvýšení bezpečnosti se doporučuje před přístroj zapojit proudový FI-chránič s vybavovacím proudem 30 ma. Přístroj doporučujeme připojit k zásuvce, protože to usnadní práci při údržbě. Dbejte na to, aby byla zásuvka dostupná i po zabudování přístroje. Není-li po zabudování zásuvka již dostupná nebo je-li plánováno pevné připojení, musí být pro každou svorku zvlášť k dispozici rozpojovací zařízení. Jako rozpojovací zařízení lze použít spínač se vzdáleností mezi kontakty min. 3 mm. Patří sem jističe, pojistky a ochrany. 27

28 Provoz s řídicím modulem DSM 400 Pro kombinaci odsávače par s dalšími komponenty je jako příslušenství k dostání řídící modul Miele DSM 400. Nabízí následující možnosti: Bezpotenciálové připojení Slouží k řízení dalšího přístroje pomocí tlačítka zap./vyp. odsávače. Montáž Řídicí modul se po demontáži komínu namontuje na jednotku ventilátoru. Elektrické připojení komponentů k řídicímu modulu musí být provedeno servisem Miele. V každém případě si vyžádejte radu od odborníka kominíka. Připojení spínače světla Řídicí modul nabízí možnost, zapínat osvětlení odsávače přes domácí spínače světla. 28

29 Při poruchách, které nemůžete sami odstranit, informujte prosím: - svého prodejce Miele nebo - servisní službu Miele v Brně, tel.: nebo zelená linka: Servisní službě sdělte typ a číslo Vašeho přístroje. Oba údaje naleznete na typovém štítku, který je viditelný po vyjmutí tukových filtrů. Servisní služba, záruční doba Záruční doba Záruční doba činí 2 roky. 29

30 Technické údaje Celkový příkon W - Motor ventilátoru W - Osvětlení varné plochy... 2 x 50 W Síťové napětí... AC 230 V Frekvence Hz Jištění A Délka přípojného kabelu... 1,5 m Hmotnost DA kg DA kg Výkon ventilátoru Sací výkon dle EN 61591: Odtahový systém Ø 150 mm: Stupeň I m 3 /h Stupeň II m 3 /h Stupeň III m 3 /h Intenzivní stupeň m 3 /h Výkon při provozu s cirkulací vzduchu s pachovým filtrem: Stupeň I m 3 /h Stupeň II m 3 /h Stupeň III m 3 /h Intenzivní stupeň m 3 /h Příslušenství k dokoupení pro cirkulační provoz: - montážní sada DUU pachový filtr s aktivním uhlím Miele DKF 15-1 (obsahuje 2 kusy) 30

31 31

32 Miele & Cie. KG Carl-Miele-Straße Gütersloh Německo Miele spol. s r.o. Holandská 4, Brno Tel.: Fax: Servis-tel.: Servis-fax: info@miele.cz Internet: Změny vyhrazeny / M.-Nr / 00
