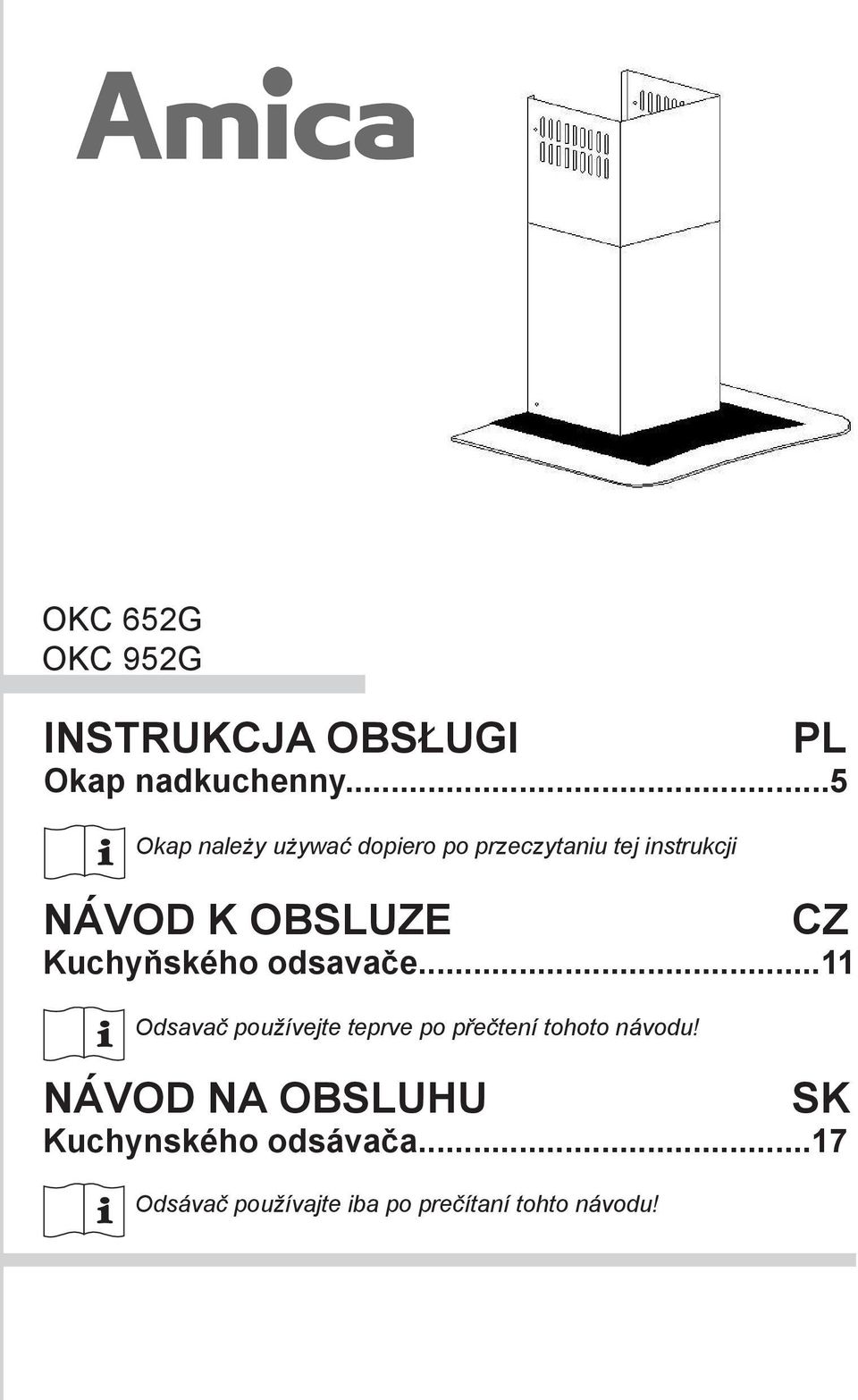

1 OKC 652G OKC 952G INSTRUKCJA OBSŁUGI Okap należy używać dopiero po przeczytaniu tej instrukcji NÁVOD K OBSLUZE Odsavač používejte teprve po přečtení tohoto návodu! CZ Kuchyňského odsavače...11 NÁVOD NA OBSLUHU SK Kuchynského odsávača...17 Odsávač používajte iba po prečítaní tohto návodu! PL Okap nadkuchenny...5

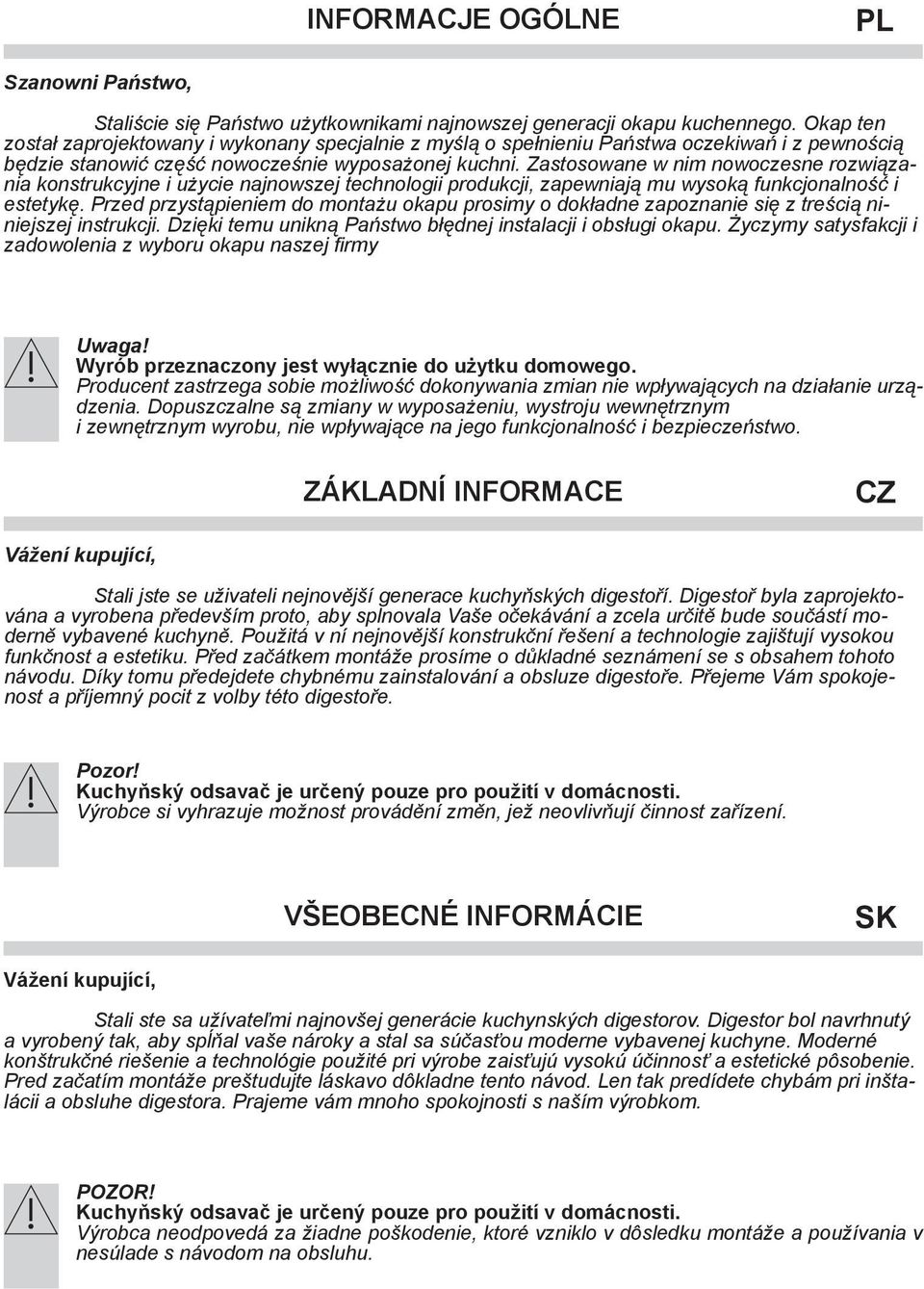

2 INFORMACJE OGÓLNE PL Szanowni Państwo, Staliście się Państwo użytkownikami najnowszej generacji okapu kuchennego. Okap ten został zaprojektowany i wykonany specjalnie z myślą o spełnieniu Państwa oczekiwań i z pewnością będzie stanowić część nowocześnie wyposażonej kuchni. Zastosowane w nim nowoczesne rozwiązania konstrukcyjne i użycie najnowszej technologii produkcji, zapewniają mu wysoką funkcjonalność i estetykę. Przed przystąpieniem do montażu okapu prosimy o dokładne zapoznanie się z treścią niniejszej instrukcji. Dzięki temu unikną Państwo błędnej instalacji i obsługi okapu. Życzymy satysfakcji i zadowolenia z wyboru okapu naszej firmy Uwaga! Wyrób przeznaczony jest wyłącznie do użytku domowego. Producent zastrzega sobie możliwość dokonywania zmian nie wpływających na dzia ła nie urządzenia. Dopuszczalne są zmiany w wyposażeniu, wystroju wewnętrznym i zewnętrznym wyrobu, nie wpły wa ją ce na jego funkcjonalność i bezpieczeństwo. ZÁKLADNÍ INFORMACE CZ Vážení kupující, Stali jste se uživateli nejnovější generace kuchyňských digestoří. Digestoř byla zaprojektována a vyrobena především proto, aby splnovala Vaše očekávání a zcela určitě bude součástí moderně vybavené kuchyně. Použitá v ní nejnovější konstrukční řešení a technologie zajištují vysokou funkčnost a estetiku. Před začátkem montáže prosíme o důkladné seznámení se s obsahem tohoto návodu. Díky tomu předejdete chybnému zainstalování a obsluze digestoře. Přejeme Vám spokojenost a příjemný pocit z volby této digestoře. Pozor! Kuchyňský odsavač je určený pouze pro použití v domácnosti. Výrobce si vyhrazuje možnost provádění změn, jež neovlivňují činnost zařízení. Všeobecné informácie SK Vážení kupující, Stali ste sa užívateľmi najnovšej generácie kuchynských digestorov. Digestor bol navrhnutý a vyrobený tak, aby spĺňal vaše nároky a stal sa súčasťou moderne vybavenej kuchyne. Moderné konštrukčné riešenie a technológie použité pri výrobe zaisťujú vysokú účinnosť a estetické pôsobenie. Pred začatím montáže preštudujte láskavo dôkladne tento návod. Len tak predídete chybám pri inštalácii a obsluhe digestora. Prajeme vám mnoho spokojnosti s naším výrobkom. POZOR! Kuchyňský odsavač je určený pouze pro použití v domácnosti. Výrobca neodpovedá za žiadne poškodenie, ktoré vzniklo v dôsledku montáže a používania v nesúlade s návodom na obsluhu.

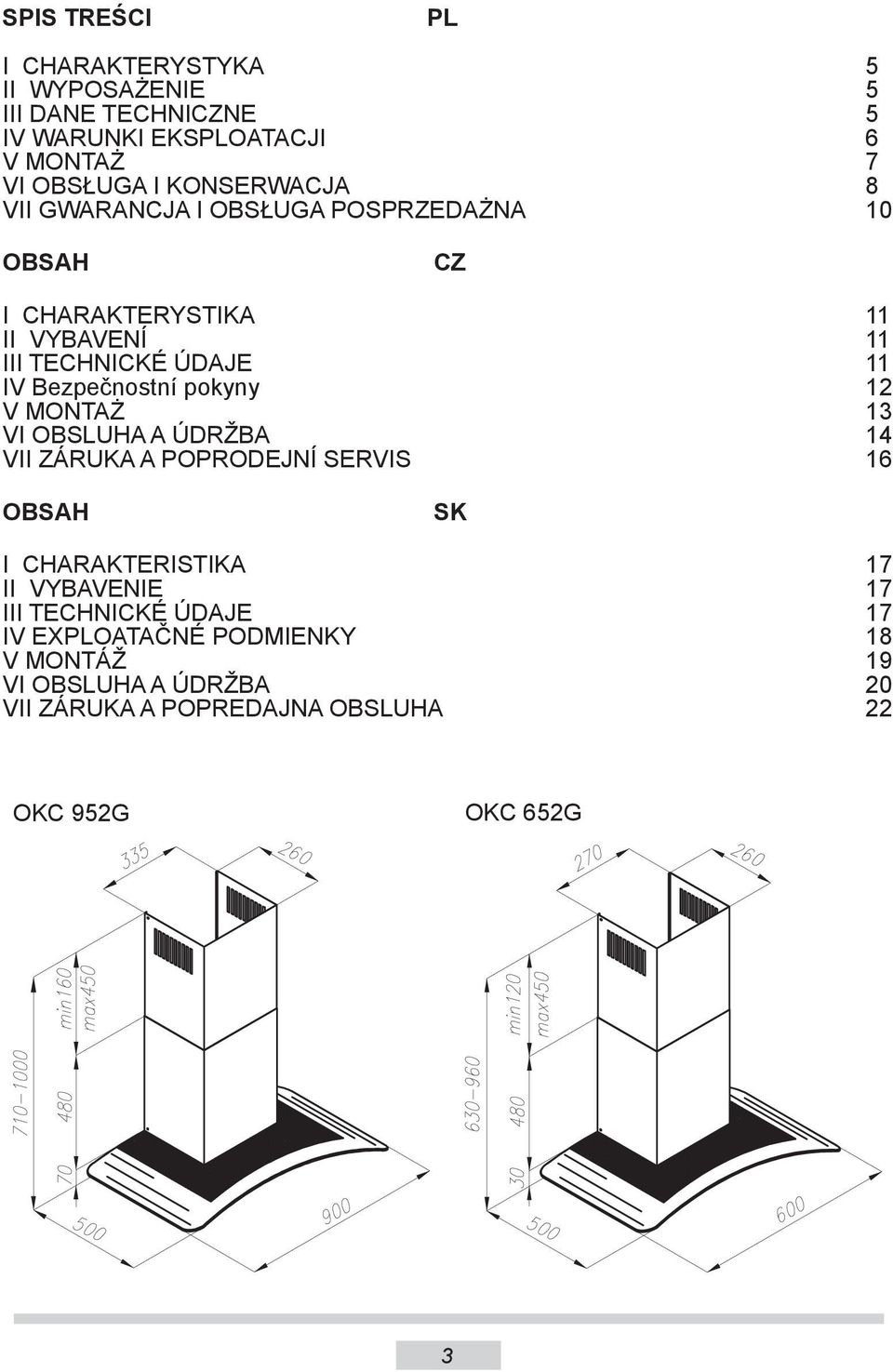

3 Spis treści PL I CHARAKTERYSTYKA 5 II WYPOSAŻENIE 5 III DANE TECHNICZNE 5 IV WARUNKI EKSPLOATACJI 6 V MONTAŻ 7 VI OBSŁUGA I KONSERWACJA 8 VII GWARANCJA I OBSŁUGA POSPRZEDAŻNA 10 OBSAH CZ I CHARAKTERYSTIKA 11 II VYBAVENÍ 11 III TECHNICKÉ ÚDAJE 11 IV Bezpečnostní pokyny 12 V MONTAŻ 13 VI OBSLUHA A ÚDRŽBA 14 VII ZÁRUKA A POPRODEJNÍ SERVIS 16 OBSAH SK I CHARAKTERISTIKA 17 II VYBAVENIE 17 III TECHNICKÉ ÚDAJE 17 IV EXPLOATAČNÉ PODMIENKY 18 V MONTÁŽ 19 VI OBSLUHA A ÚDRŽBA 20 VII Záruka a popredajna obsluha 22 OKC 952G OKC 652G 3

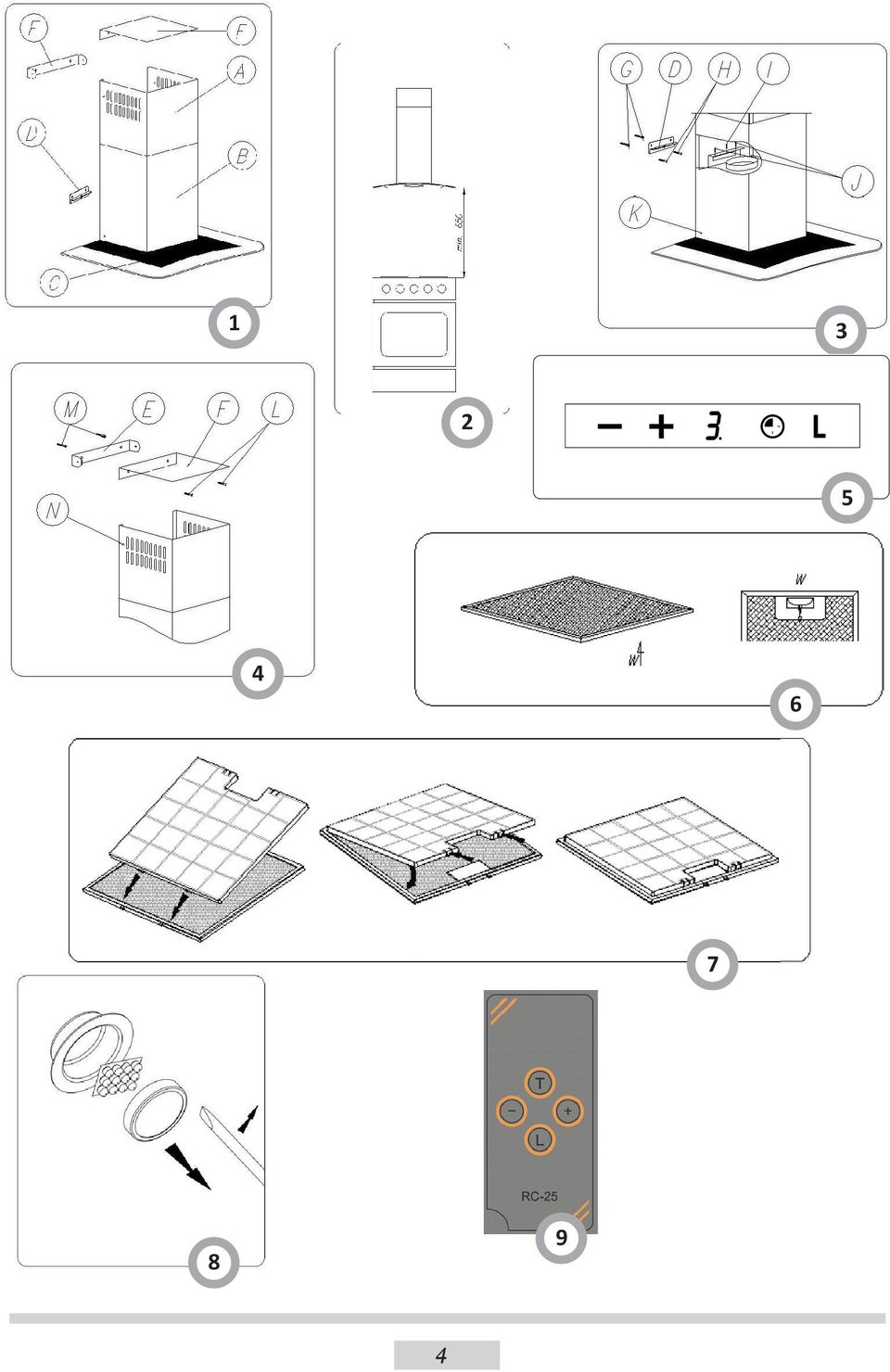

4

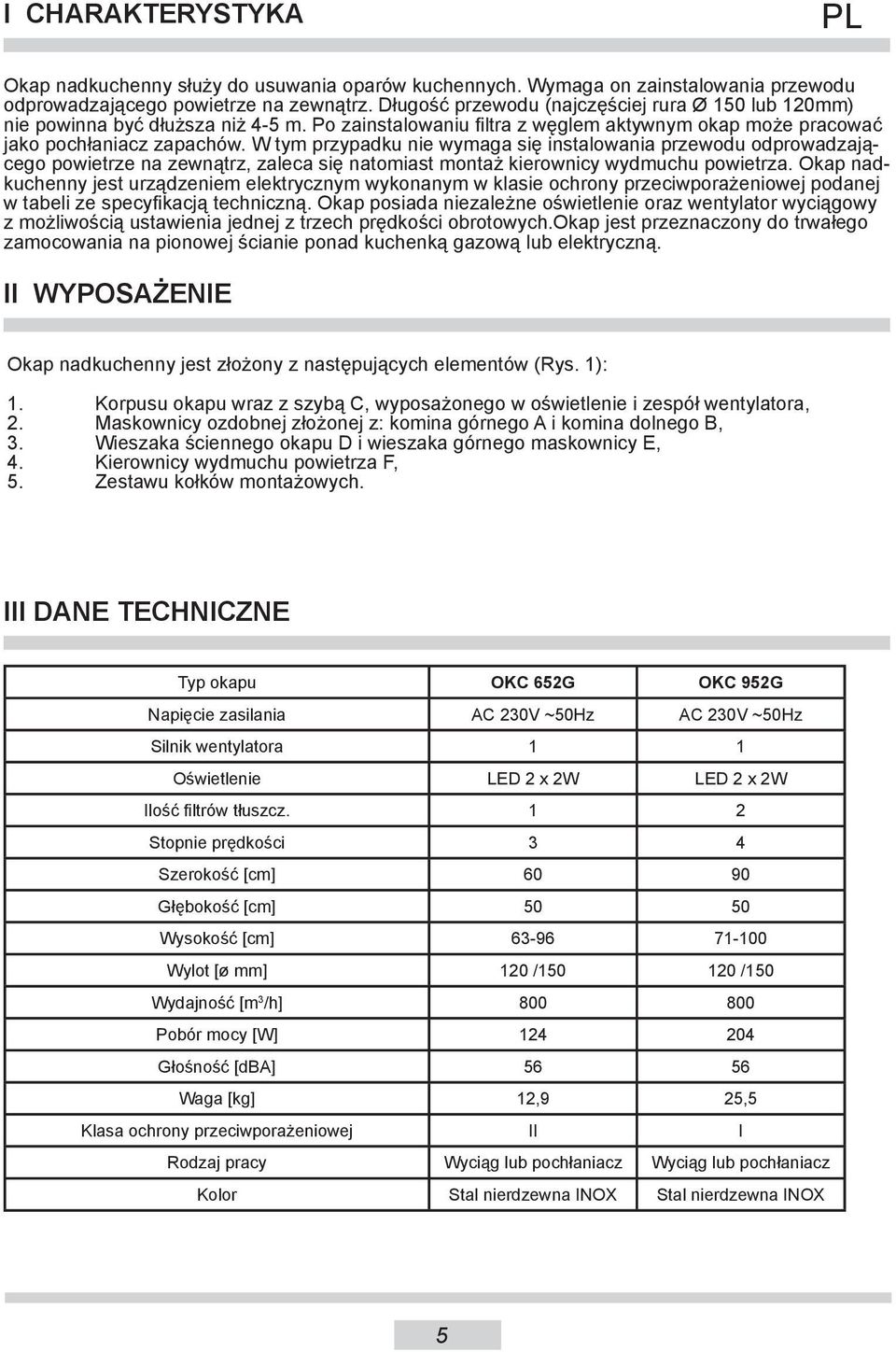

5 I CHARAKTERYSTYKA PL Okap nadkuchenny służy do usuwania oparów kuchennych. Wymaga on zainstalowania przewodu odprowadzającego powietrze na zewnątrz. Długość przewodu (najczęściej rura Ø 150 lub 120mm) nie powinna być dłuższa niż 4-5 m. Po zainstalowaniu filtra z węglem aktywnym okap może pracować jako pochłaniacz zapachów. W tym przypadku nie wymaga się instalowania przewodu odprowadzającego powietrze na zewnątrz, zaleca się natomiast montaż kierownicy wydmuchu powietrza. Okap nadkuchenny jest urządzeniem elektrycznym wykonanym w klasie ochrony przeciwporażeniowej podanej w tabeli ze specyfikacją techniczną. Okap posiada niezależne oświetlenie oraz wentylator wyciągowy z możliwością ustawienia jednej z trzech prędkości obrotowych.okap jest przeznaczony do trwałego zamocowania na pionowej ścianie ponad kuchenką gazową lub elektryczną. II WYPOSAŻENIE Okap nadkuchenny jest złożony z następujących elementów (Rys. 1): 1. Korpusu okapu wraz z szybą C, wyposażonego w oświetlenie i zespół wentylatora, 2. Maskownicy ozdobnej złożonej z: komina górnego A i komina dolnego B, 3. Wieszaka ściennego okapu D i wieszaka górnego maskownicy E, 4. Kierownicy wydmuchu powietrza F, 5. Zestawu kołków montażowych. III DANE TECHNICZNE Typ okapu OKC 652G OKC 952G Napięcie zasilania AC 230V ~50Hz AC 230V ~50Hz Silnik wentylatora 1 1 Oświetlenie LED 2 x 2W LED 2 x 2W Ilość filtrów tłuszcz. 1 2 Stopnie prędkości 3 4 Szerokość [cm] Głębokość [cm] Wysokość [cm] Wylot [ø mm] 120 / /150 Wydajność [m 3 /h] Pobór mocy [W] Głośność [dba] Waga [kg] 12,9 25,5 Klasa ochrony przeciwporażeniowej II I Rodzaj pracy Wyciąg lub pochłaniacz Wyciąg lub pochłaniacz Kolor Stal nierdzewna INOX Stal nierdzewna INOX 5

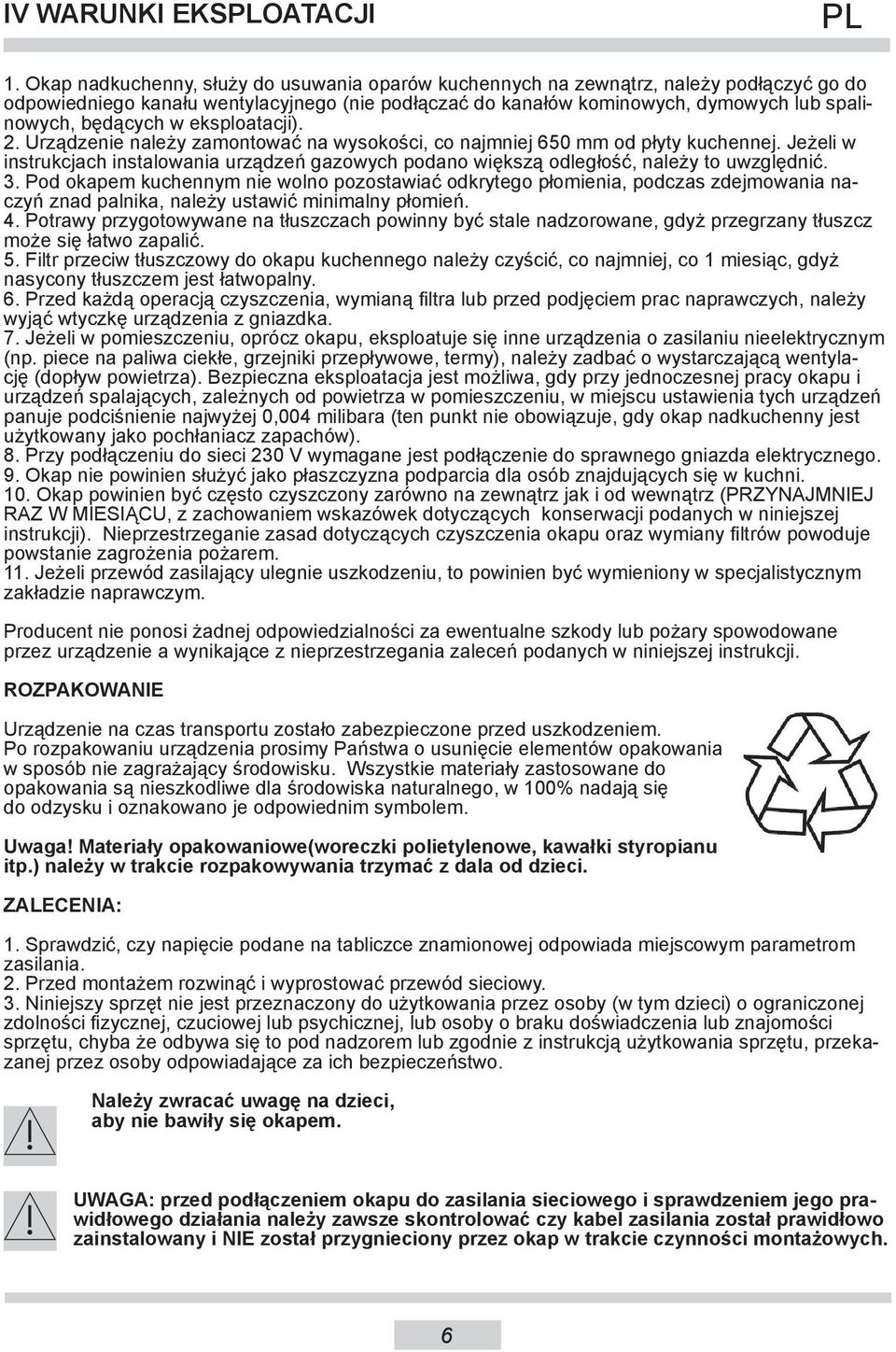

6 IV WARUNKI EKSPLOATACJI PL 1. Okap nadkuchenny, służy do usuwania oparów kuchennych na zewnątrz, należy podłączyć go do odpowiedniego kanału wentylacyjnego (nie podłączać do kanałów kominowych, dymowych lub spalinowych, będących w eksploatacji). 2. Urządzenie należy zamontować na wysokości, co najmniej 650 mm od płyty kuchennej. Jeżeli w instrukcjach instalowania urządzeń gazowych podano większą odległość, należy to uwzględnić. 3. Pod okapem kuchennym nie wolno pozostawiać odkrytego płomienia, podczas zdejmowania naczyń znad palnika, należy ustawić minimalny płomień. 4. Potrawy przygotowywane na tłuszczach powinny być stale nadzorowane, gdyż przegrzany tłuszcz może się łatwo zapalić. 5. Filtr przeciw tłuszczowy do okapu kuchennego należy czyścić, co najmniej, co 1 miesiąc, gdyż nasycony tłuszczem jest łatwopalny. 6. Przed każdą operacją czyszczenia, wymianą filtra lub przed podjęciem prac naprawczych, należy wyjąć wtyczkę urządzenia z gniazdka. 7. Jeżeli w pomieszczeniu, oprócz okapu, eksploatuje się inne urządzenia o zasilaniu nieelektrycznym (np. piece na paliwa ciekłe, grzejniki przepływowe, termy), należy zadbać o wystarczającą wentylację (dopływ powietrza). Bezpieczna eksploatacja jest możliwa, gdy przy jednoczesnej pracy okapu i urządzeń spalających, zależnych od powietrza w pomieszczeniu, w miejscu ustawienia tych urządzeń panuje podciśnienie najwyżej 0,004 milibara (ten punkt nie obowiązuje, gdy okap nadkuchenny jest użytkowany jako pochłaniacz zapachów). 8. Przy podłączeniu do sieci 230 V wymagane jest podłączenie do sprawnego gniazda elektrycznego. 9. Okap nie powinien służyć jako płaszczyzna podparcia dla osób znajdujących się w kuchni. 10. Okap powinien być często czyszczony zarówno na zewnątrz jak i od wewnątrz (PRZYNAJMNIEJ RAZ W MIESIĄCU, z zachowaniem wskazówek dotyczących konserwacji podanych w niniejszej instrukcji). Nieprzestrzeganie zasad dotyczących czyszczenia okapu oraz wymiany filtrów powoduje powstanie zagrożenia pożarem. 11. Jeżeli przewód zasilający ulegnie uszkodzeniu, to powinien być wymieniony w specjalistycznym zakładzie naprawczym. Producent nie ponosi żadnej odpowiedzialności za ewentualne szkody lub pożary spowodowane przez urządzenie a wynikające z nieprzestrzegania zaleceń podanych w niniejszej instrukcji. ROZPAKOWANIE Urządzenie na czas transportu zostało zabezpieczone przed uszkodzeniem. Po rozpakowaniu urządzenia prosimy Państwa o usunięcie elementów opakowania w sposób nie zagrażający środowisku. Wszystkie materiały zastosowane do opakowania są nieszkodliwe dla środowiska naturalnego, w 100% nadają się do odzysku i oznakowano je odpowiednim symbolem. Uwaga! Materiały opakowaniowe(woreczki polietylenowe, kawałki styropianu itp.) należy w trakcie rozpakowywania trzymać z dala od dzieci. ZALECENIA: 1. Sprawdzić, czy napięcie podane na tabliczce znamionowej odpowiada miejscowym parametrom zasilania. 2. Przed montażem rozwinąć i wyprostować przewód sieciowy. 3. Niniejszy sprzęt nie jest przeznaczony do użytkowania przez osoby (w tym dzieci) o ograniczonej zdolności fizycznej, czuciowej lub psychicznej, lub osoby o braku doświadczenia lub znajomości sprzętu, chyba że odbywa się to pod nadzorem lub zgodnie z instrukcją użytkowania sprzętu, przekazanej przez osoby odpowiadające za ich bezpieczeństwo. Należy zwracać uwagę na dzieci, aby nie bawiły się okapem. UWAGA: przed podłączeniem okapu do zasilania sieciowego i sprawdzeniem jego prawidłowego działania należy zawsze skontrolować czy kabel zasilania został prawidłowo zainstalowany i NIE został przygnieciony przez okap w trakcie czynności montażowych. 6

7 V MONTAŻ PL Montaż wieszaka korpusu (Rys.1 poz. E) 1. Na odpowiedniej wysokości zamontować wieszak ścienny D. 2. Zawiesić korpus okapu C na wieszaku D 3. Podłączyć okap do przewodu wentylacyjnego. 4. Podłączyć okap do sieci elektrycznej. 5. Na odpowiedniej wysokości zamontować wieszak ścienny E. 6. Zamontować obie części maskownic ozdobnych. a) Zaznaczyć na ścianie pionową linię oznaczającą środek płyty kuchennej, b) Do ściany przyłożyć profil wieszaka ściennego okapu D (rys.3), ustawić go symetrycznie według linii środkowej, przy czym odległość między otworami profilu D a płytą grzejną powinna wynosić min. 970 mm, wstępnie go wypoziomować, zaznaczyć na ścianie rozstaw otworów montażowych, c) Wywiercić zaznaczone na ścianie otwory używając wiertła o średnicy odpowiadającej załączonym kołkom rozporowym, wbić kołki a następnie przykręcić do ściany profil wieszaka. Montaż okapu a) Na przymocowany profil D, zawiesić korpus okapu i śrubami J wypoziomować go, dokręcić wkręt I dla zabezpieczenia okapu przed zsunięciem (rys. 3), b) Jeżeli jest wymagane, zamontować odpowiedni przewód odprowadzający powietrze do kanału wentylacyjnego, c) Na zawieszony okap założyć maskownice ozdobne (rys. 1 poz. A i B) d) Maskownicę górną N (rys.4) rozsunąć do wymaganej wysokości, zaznaczyć jej maksymalny rozstaw na linii środkowej, zdjąć kolumnę maskownic, e) W odległości 63 mm od zaznaczonego punktu maksymalnego, przyłożyć do linii środkowej wieszak E maskownicy górnej (rys. 4), zaznaczyć na ścianie rozstaw otworów montażowych i przymocować go do ściany. Jeżeli wymagane, wraz z wieszakiem, zamontować kierownicę powietrza F (rys. 4), korzystając z tych samych śrub montażowych, f) Ponownie założyć kolumnę maskownicy i korzystając z odpowiednich wkrętów przymocować ją do korpusu okapu i profilu górnego, g) Podłączyć okap do sieci elektrycznej. Podłączenie do sieci elektrycznej i kontrola działania Po podłączeniu do sieci elektrycznej (zgodnie z określonymi wcześniej wymaganiami) należy sprawdzić czy działa oświetlenie okapu oraz czy prawidłowo pracuje jego silnik. Po zainstalowaniu okapu gniazdo powinno być dostępne w celu odłączenia wtyczki od zasilania. Ustawienie trybu pracy okapu kuchennego Ustawienie wyciągowego trybu pracy okapu W trakcie wyciągowego trybu pracy okapu powietrze odprowadzane jest na zewnątrz specjalnym przewodem. Przy tym ustawieniu należy usunąć ewentualny filtr węglowy. Okap jest podłączony do otworu odprowadzającego powietrze na zewnątrz za pomocą sztywnego lub elastycznego przewodu o średnicy 150 lub 120 mm i odpowiednich zacisków do przewodów, które należy nabyć w placówkach z materiałami instalacyjnymi. Podłączenie należy zlecić wykwalifikowanemu instalatorowi. Ustawienie trybu pracy okapu jako pochłaniacz zapachów W tej opcji pracy przefiltrowane powietrze wraca z powrotem do pomieszczenia poprzez obustronne wycięcia otworów usytuowane w kominie górnym. Przy tym ustawieniu należy zamontować filtr węglowy oraz zaleca się zamontować kierownicę wydmuchu powietrza (Rys 1. poz. F). Prędkości wentylatora Prędkości najniższą i średnią stosuje się przy normalnych warunkach oraz małym natężeniu oparów, natomiast prędkość najwyższą stosować tylko przy dużym stężeniu oparów kuchennych, np. podczas smażenia, czy grilowania. 7

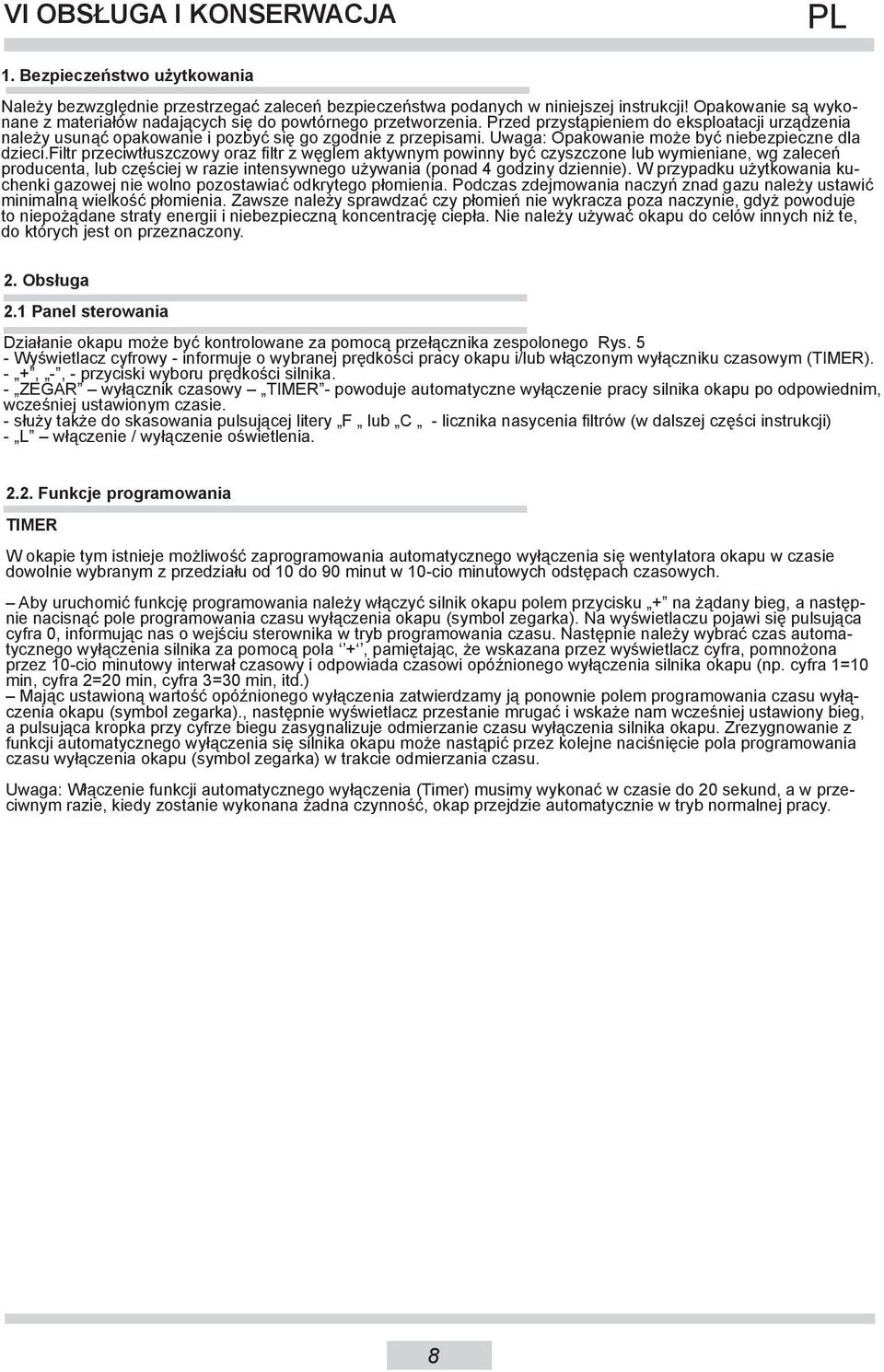

8 VI OBSŁUGA I KONSERWACJA PL 1. Bezpieczeństwo użytkowania Należy bezwzględnie przestrzegać zaleceń bezpieczeństwa podanych w niniejszej instrukcji! Opakowanie są wykonane z materiałów nadających się do powtórnego przetworzenia. Przed przystąpieniem do eksploatacji urządzenia należy usunąć opakowanie i pozbyć się go zgodnie z przepisami. Uwaga: Opakowanie może być niebezpieczne dla dzieci.filtr przeciwtłuszczowy oraz filtr z węglem aktywnym powinny być czyszczone lub wymieniane, wg zaleceń producenta, lub częściej w razie intensywnego używania (ponad 4 godziny dziennie). W przypadku użytkowania kuchenki gazowej nie wolno pozostawiać odkrytego płomienia. Podczas zdejmowania naczyń znad gazu należy ustawić minimalną wielkość płomienia. Zawsze należy sprawdzać czy płomień nie wykracza poza naczynie, gdyż powoduje to niepożądane straty energii i niebezpieczną koncentrację ciepła. Nie należy używać okapu do celów innych niż te, do których jest on przeznaczony. 2. Obsługa 2.1 Panel sterowania Działanie okapu może być kontrolowane za pomocą przełącznika zespolonego Rys. 5 - Wyświetlacz cyfrowy - informuje o wybranej prędkości pracy okapu i/lub włączonym wyłączniku czasowym (TIMER). - +, -, - przyciski wyboru prędkości silnika. - ZEGAR wyłącznik czasowy TIMER - powoduje automatyczne wyłączenie pracy silnika okapu po odpowiednim, wcześniej ustawionym czasie. - służy także do skasowania pulsującej litery F lub C - licznika nasycenia filtrów (w dalszej części instrukcji) - L włączenie / wyłączenie oświetlenia Funkcje programowania TIMER W okapie tym istnieje możliwość zaprogramowania automatycznego wyłączenia się wentylatora okapu w czasie dowolnie wybranym z przedziału od 10 do 90 minut w 10-cio minutowych odstępach czasowych. Aby uruchomić funkcję programowania należy włączyć silnik okapu polem przycisku + na żądany bieg, a następnie nacisnąć pole programowania czasu wyłączenia okapu (symbol zegarka). Na wyświetlaczu pojawi się pulsująca cyfra 0, informując nas o wejściu sterownika w tryb programowania czasu. Następnie należy wybrać czas automatycznego wyłączenia silnika za pomocą pola +, pamiętając, że wskazana przez wyświetlacz cyfra, pomnożona przez 10-cio minutowy interwał czasowy i odpowiada czasowi opóźnionego wyłączenia silnika okapu (np. cyfra 1=10 min, cyfra 2=20 min, cyfra 3=30 min, itd.) Mając ustawioną wartość opóźnionego wyłączenia zatwierdzamy ją ponownie polem programowania czasu wyłączenia okapu (symbol zegarka)., następnie wyświetlacz przestanie mrugać i wskaże nam wcześniej ustawiony bieg, a pulsująca kropka przy cyfrze biegu zasygnalizuje odmierzanie czasu wyłączenia silnika okapu. Zrezygnowanie z funkcji automatycznego wyłączenia się silnika okapu może nastąpić przez kolejne naciśnięcie pola programowania czasu wyłączenia okapu (symbol zegarka) w trakcie odmierzania czasu. Uwaga: Włączenie funkcji automatycznego wyłączenia (Timer) musimy wykonać w czasie do 20 sekund, a w przeciwnym razie, kiedy zostanie wykonana żadna czynność, okap przejdzie automatycznie w tryb normalnej pracy. 8

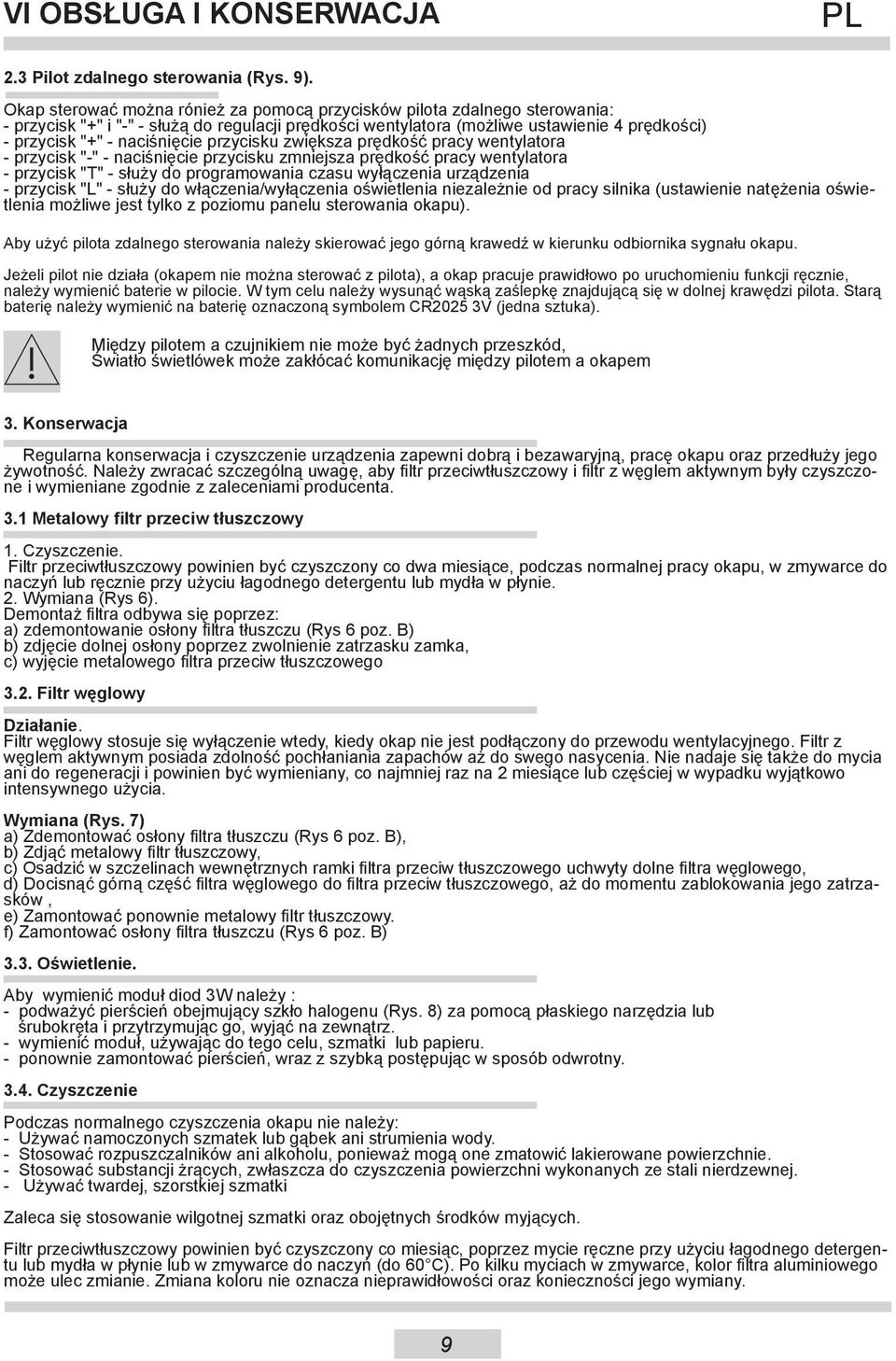

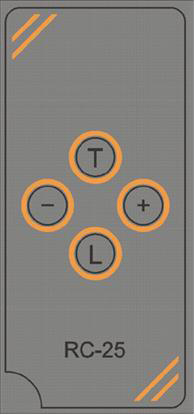

9 VI OBSŁUGA I KONSERWACJA PL 2.3 Pilot zdalnego sterowania (Rys. 9). Okap sterować można rónież za pomocą przycisków pilota zdalnego sterowania: - przycisk "+" i "-" - służą do regulacji prędkości wentylatora (możliwe ustawienie 4 prędkości) - przycisk "+" - naciśnięcie przycisku zwiększa prędkość pracy wentylatora - przycisk "-" - naciśnięcie przycisku zmniejsza prędkość pracy wentylatora - przycisk "T" - służy do programowania czasu wyłączenia urządzenia - przycisk "L" - służy do włączenia/wyłączenia oświetlenia niezależnie od pracy silnika (ustawienie natężenia oświetlenia możliwe jest tylko z poziomu panelu sterowania okapu). Aby użyć pilota zdalnego sterowania należy skierować jego górną krawedź w kierunku odbiornika sygnału okapu. Jeżeli pilot nie działa (okapem nie można sterować z pilota), a okap pracuje prawidłowo po uruchomieniu funkcji ręcznie, należy wymienić baterie w pilocie. W tym celu należy wysunąć wąską zaślepkę znajdującą się w dolnej krawędzi pilota. Starą baterię należy wymienić na baterię oznaczoną symbolem CR2025 3V (jedna sztuka). Między pilotem a czujnikiem nie może być żadnych przeszkód, Światło świetlówek może zakłócać komunikację między pilotem a okapem 3. Konserwacja Regularna konserwacja i czyszczenie urządzenia zapewni dobrą i bezawaryjną, pracę okapu oraz przedłuży jego żywotność. Należy zwracać szczególną uwagę, aby filtr przeciwtłuszczowy i filtr z węglem aktywnym były czyszczone i wymieniane zgodnie z zaleceniami producenta. 3.1 Metalowy filtr przeciw tłuszczowy 1. Czyszczenie. Filtr przeciwtłuszczowy powinien być czyszczony co dwa miesiące, podczas normalnej pracy okapu, w zmywarce do naczyń lub ręcznie przy użyciu łagodnego detergentu lub mydła w płynie. 2. Wymiana (Rys 6). Demontaż filtra odbywa się poprzez: a) zdemontowanie osłony filtra tłuszczu (Rys 6 poz. B) b) zdjęcie dolnej osłony poprzez zwolnienie zatrzasku zamka, c) wyjęcie metalowego filtra przeciw tłuszczowego 3.2. Filtr węglowy Działanie. Filtr węglowy stosuje się wyłączenie wtedy, kiedy okap nie jest podłączony do przewodu wentylacyjnego. Filtr z węglem aktywnym posiada zdolność pochłaniania zapachów aż do swego nasycenia. Nie nadaje się także do mycia ani do regeneracji i powinien być wymieniany, co najmniej raz na 2 miesiące lub częściej w wypadku wyjątkowo intensywnego użycia. Wymiana (Rys. 7) a) Zdemontować osłony filtra tłuszczu (Rys 6 poz. B), b) Zdjąć metalowy filtr tłuszczowy, c) Osadzić w szczelinach wewnętrznych ramki filtra przeciw tłuszczowego uchwyty dolne filtra węglowego, d) Docisnąć górną część filtra węglowego do filtra przeciw tłuszczowego, aż do momentu zablokowania jego zatrzasków, e) Zamontować ponownie metalowy filtr tłuszczowy. f) Zamontować osłony filtra tłuszczu (Rys 6 poz. B) 3.3. Oświetlenie. Aby wymienić moduł diod 3W należy : - podważyć pierścień obejmujący szkło halogenu (Rys. 8) za pomocą płaskiego narzędzia lub śrubokręta i przytrzymując go, wyjąć na zewnątrz. - wymienić moduł, używając do tego celu, szmatki lub papieru. - ponownie zamontować pierścień, wraz z szybką postępując w sposób odwrotny Czyszczenie Podczas normalnego czyszczenia okapu nie należy: - Używać namoczonych szmatek lub gąbek ani strumienia wody. - Stosować rozpuszczalników ani alkoholu, ponieważ mogą one zmatowić lakierowane powierzchnie. - Stosować substancji żrących, zwłaszcza do czyszczenia powierzchni wykonanych ze stali nierdzewnej. - Używać twardej, szorstkiej szmatki Zaleca się stosowanie wilgotnej szmatki oraz obojętnych środków myjących. Filtr przeciwtłuszczowy powinien być czyszczony co miesiąc, poprzez mycie ręczne przy użyciu łagodnego detergentu lub mydła w płynie lub w zmywarce do naczyń (do 60 C). Po kilku myciach w zmywarce, kolor filtra aluminiowego może ulec zmianie. Zmiana koloru nie oznacza nieprawidłowości oraz konieczności jego wymiany. 9

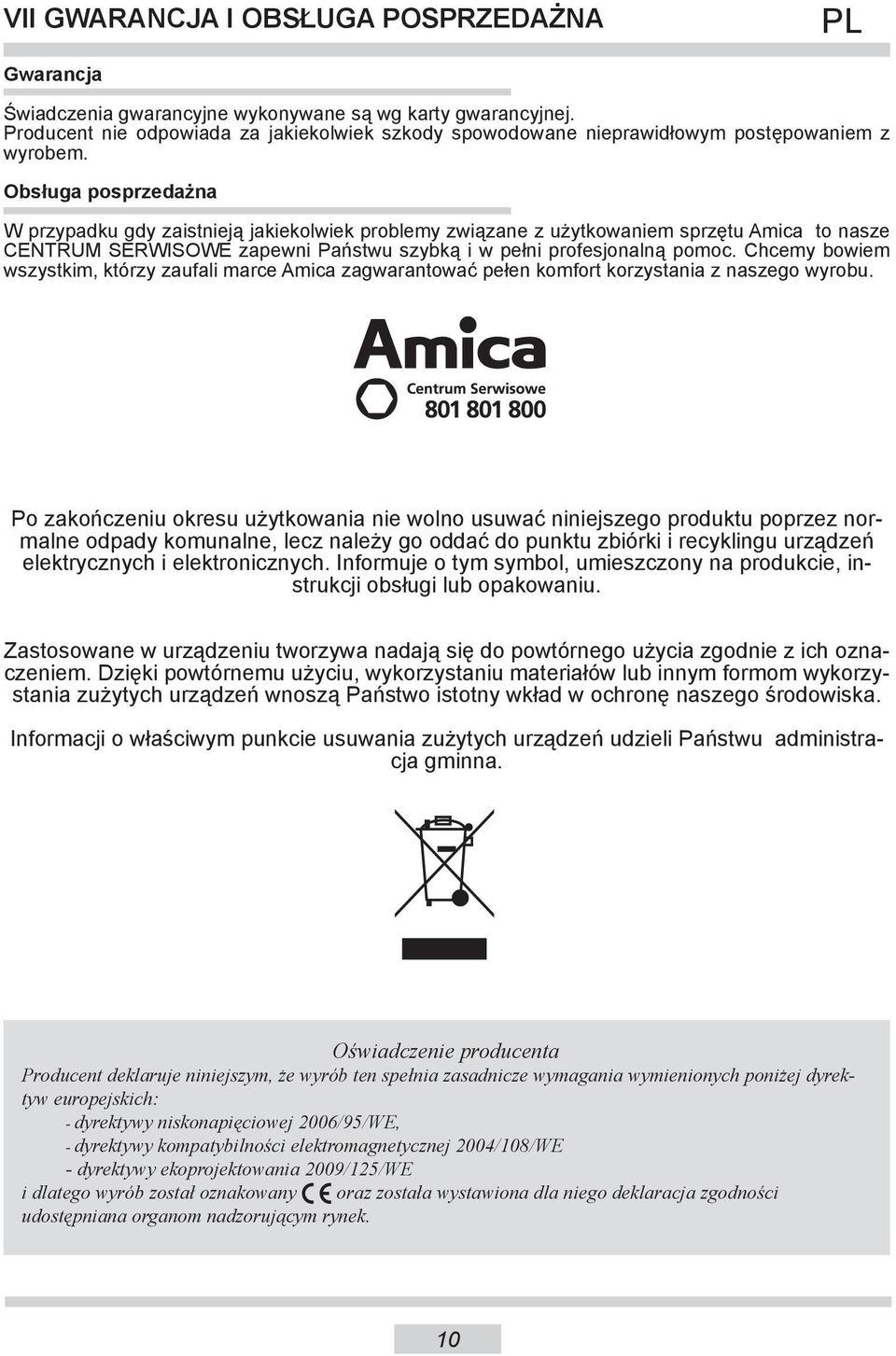

10 VII GWARANCJA I OBSŁUGA POSPRZEDAŻNA PL Gwarancja Świadczenia gwarancyjne wykonywane są wg karty gwarancyjnej. Producent nie odpowiada za jakiekolwiek szkody spowodowane nieprawidłowym po stę po wa niem z wyrobem. Obsługa posprzedażna W przypadku gdy zaistnieją jakiekolwiek problemy związane z użytkowaniem sprzętu Ami ca to nasze CENTRUM SERWISOWE zapewni Państwu szybką i w pełni profesjonalną pomoc. Chcemy bowiem wszystkim, którzy zaufali marce Amica zagwarantować pełen komfort ko rzy sta nia z naszego wyrobu. Po zakończeniu okresu użyt ko wa nia nie wol no usuwać ni niej sze go produktu po przez normal ne odpady ko mu nal ne, lecz na le ży go oddać do punk tu zbiór ki i re cy klin gu urzą dzeń elek trycz nych i elek tro nicz nych. In for mu je o tym sym bol, umiesz czo ny na pro duk cie, instruk cji ob słu gi lub opa ko wa niu. Zastosowane w urządzeniu tworzywa na da ją się do powtórnego użycia zgodnie z ich oznacze niem. Dzięki powtórnemu użyciu, wykorzystaniu materiałów lub in nym for mom wy ko rzysta nia zużytych urządzeń wnoszą Państwo istotny wkład w ochronę naszego śro do wi ska. Informacji o właściwym punkcie usuwania zużytych urządzeń udzieli Państwu ad mi ni stracja gminna. Oświadczenie producenta Producent deklaruje niniejszym, że wyrób ten spełnia zasadnicze wymagania wy mie nio nych poniżej dyrektyw europejskich: - dyrektywy niskonapięciowej 2006/95/WE, - dyrektywy kompatybilności elek tro ma gne tycz nej 2004/108/WE - dyrektywy ekoprojektowania 2009/125/WE i dlatego wyrób został oznakowany oraz została wystawiona dla niego deklaracja zgodności udostępniana organom nadzorującym rynek. 10

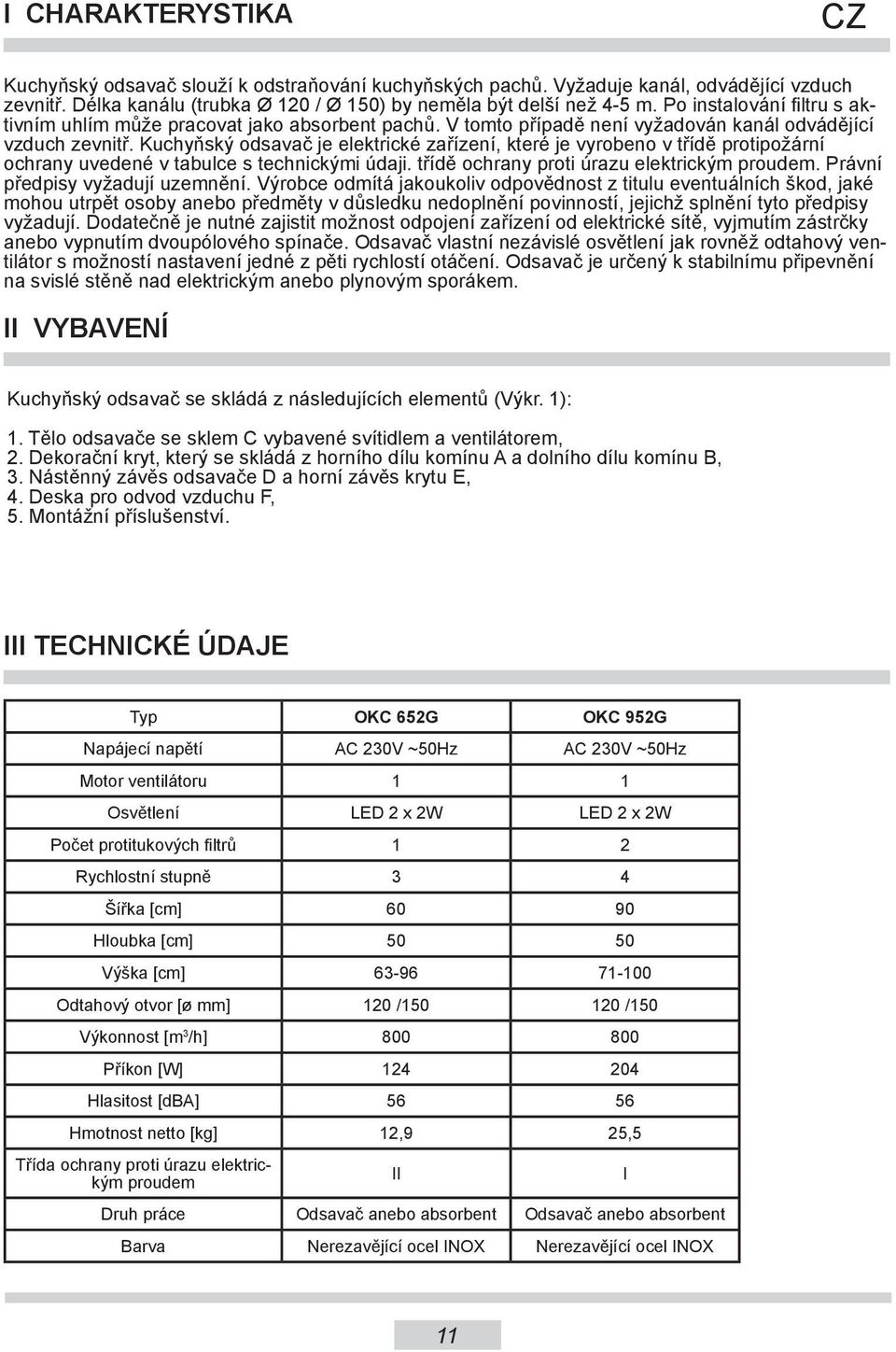

11 I CHARAKTERYSTIKA CZ Kuchyňský odsavač slouží k odstraňování kuchyňských pachů. Vyžaduje kanál, odvádějící vzduch zevnitř. Délka kanálu (trubka Ø 120 / Ø 150) by neměla být delší než 4-5 m. Po instalování filtru s aktivním uhlím může pracovat jako absorbent pachů. V tomto případě není vyžadován kanál odvádějící vzduch zevnitř. Kuchyňský odsavač je elektrické zařízení, které je vyrobeno v třídě protipožární ochrany uvedené v tabulce s technickými údaji. třídě ochrany proti úrazu elektrickým proudem. Právní předpisy vyžadují uzemnění. Výrobce odmítá jakoukoliv odpovědnost z titulu eventuálních škod, jaké mohou utrpět osoby anebo předměty v důsledku nedoplnění povinností, jejichž splnění tyto předpisy vyžadují. Dodatečně je nutné zajistit možnost odpojení zařízení od elektrické sítě, vyjmutím zástrčky anebo vypnutím dvoupólového spínače. Odsavač vlastní nezávislé osvětlení jak rovněž odtahový ventilátor s možností nastavení jedné z pěti rychlostí otáčení. Odsavač je určený k stabilnímu připevnění na svislé stěně nad elektrickým anebo plynovým sporákem. II VYBAVENÍ Kuchyňský odsavač se skládá z následujících elementů (Výkr. 1): 1. Tělo odsavače se sklem C vybavené svítidlem a ventilátorem, 2. Dekorační kryt, který se skládá z horního dílu komínu A a dolního dílu komínu B, 3. Nástěnný závěs odsavače D a horní závěs krytu E, 4. Deska pro odvod vzduchu F, 5. Montážní příslušenství. III TECHNICKÉ ÚDAJE Typ OKC 652G OKC 952G Napájecí napětí AC 230V ~50Hz AC 230V ~50Hz Motor ventilátoru 1 1 Osvětlení LED 2 x 2W LED 2 x 2W Počet protitukových filtrů 1 2 Rychlostní stupně 3 4 Šířka [cm] Hloubka [cm] Výška [cm] Odtahový otvor [ø mm] 120 / /150 Výkonnost [m 3 /h] Příkon [W] Hlasitost [dba] Hmotnost netto [kg] 12,9 25,5 Třída ochrany proti úrazu elektrickým proudem II Druh práce Odsavač anebo absorbent Odsavač anebo absorbent Barva Nerezavějící ocel INOX Nerezavějící ocel INOX I 11

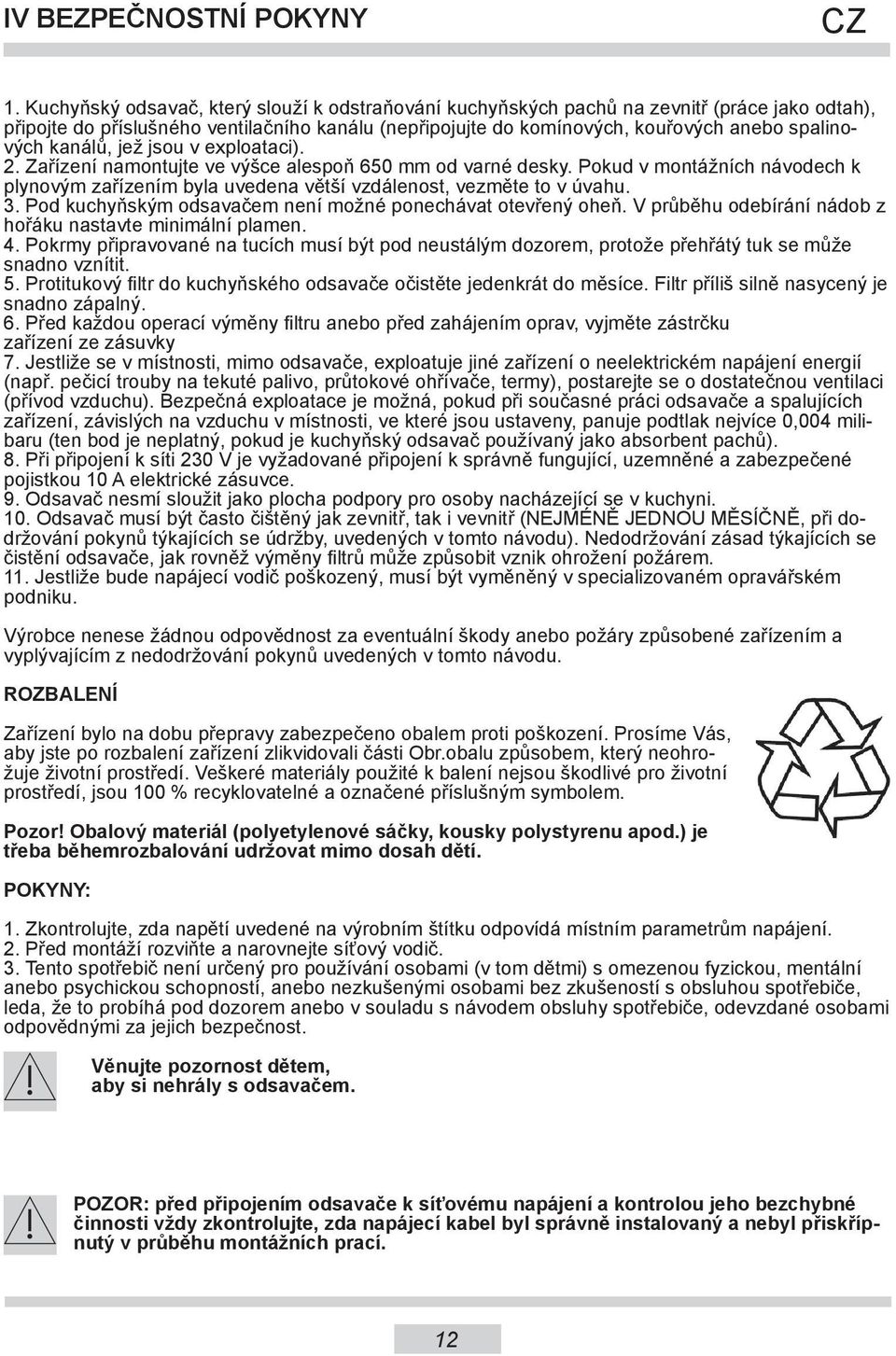

12 IV Bezpečnostní pokyny CZ 1. Kuchyňský odsavač, který slouží k odstraňování kuchyňských pachů na zevnitř (práce jako odtah), připojte do příslušného ventilačního kanálu (nepřipojujte do komínových, kouřových anebo spalinových kanálů, jež jsou v exploataci). 2. Zařízení namontujte ve výšce alespoň 650 mm od varné desky. Pokud v montážních návodech k plynovým zařízením byla uvedena větší vzdálenost, vezměte to v úvahu. 3. Pod kuchyňským odsavačem není možné ponechávat otevřený oheň. V průběhu odebírání nádob z hořáku nastavte minimální plamen. 4. Pokrmy připravované na tucích musí být pod neustálým dozorem, protože přehřátý tuk se může snadno vznítit. 5. Protitukový filtr do kuchyňského odsavače očistěte jedenkrát do měsíce. Filtr příliš silně nasycený je snadno zápalný. 6. Před každou operací výměny filtru anebo před zahájením oprav, vyjměte zástrčku zařízení ze zásuvky 7. Jestliže se v místnosti, mimo odsavače, exploatuje jiné zařízení o neelektrickém napájení energií (např. pečicí trouby na tekuté palivo, průtokové ohřívače, termy), postarejte se o dostatečnou ventilaci (přívod vzduchu). Bezpečná exploatace je možná, pokud při současné práci odsavače a spalujících zařízení, závislých na vzduchu v místnosti, ve které jsou ustaveny, panuje podtlak nejvíce 0,004 milibaru (ten bod je neplatný, pokud je kuchyňský odsavač používaný jako absorbent pachů). 8. Při připojení k síti 230 V je vyžadované připojení k správně fungující, uzemněné a zabezpečené pojistkou 10 A elektrické zásuvce. 9. Odsavač nesmí sloužit jako plocha podpory pro osoby nacházející se v kuchyni. 10. Odsavač musí být často čištěný jak zevnitř, tak i vevnitř (NEJMÉNĚ JEDNOU MĚSÍČNĚ, při dodržování pokynů týkajících se údržby, uvedených v tomto návodu). Nedodržování zásad týkajících se čistění odsavače, jak rovněž výměny filtrů může způsobit vznik ohrožení požárem. 11. Jestliže bude napájecí vodič poškozený, musí být vyměněný v specializovaném opravářském podniku. Výrobce nenese žádnou odpovědnost za eventuální škody anebo požáry způsobené zařízením a vyplývajícím z nedodržování pokynů uvedených v tomto návodu. ROZBALENÍ Zařízení bylo na dobu přepravy zabezpečeno obalem proti poškození. Prosíme Vás, aby jste po rozbalení zařízení zlikvidovali části Obr.obalu způsobem, který neohrožuje životní prostředí. Veškeré materiály použité k balení nejsou škodlivé pro životní prostředí, jsou 100 % recyklovatelné a označené příslušným symbolem. Pozor! Obalový materiál (polyetylenové sáčky, kousky polystyrenu apod.) je třeba běhemrozbalování udržovat mimo dosah dětí. Pokyny: 1. Zkontrolujte, zda napětí uvedené na výrobním štítku odpovídá místním parametrům napájení. 2. Před montáží rozviňte a narovnejte síťový vodič. 3. Tento spotřebič není určený pro používání osobami (v tom dětmi) s omezenou fyzickou, mentální anebo psychickou schopností, anebo nezkušenými osobami bez zkušeností s obsluhou spotřebiče, leda, že to probíhá pod dozorem anebo v souladu s návodem obsluhy spotřebiče, odevzdané osobami odpovědnými za jejich bezpečnost. Věnujte pozornost dětem, aby si nehrály s odsavačem. POZOR: před připojením odsavače k síťovému napájení a kontrolou jeho bezchybné činnosti vždy zkontrolujte, zda napájecí kabel byl správně instalovaný a nebyl přiskřípnutý v průběhu montážních prací. 12

13 V MONTAŻ CZ Montáž držáku korpusu (obr.1 položka E) 1. V příslušné výšce instalujte nástěnný závěs D. 2. Na závěs D zavěste tělo odsavače C. 3. Připojte odsavač k ventilaci. 4. Zapojte odsavač do elektrické sítě. 5. V příslušné výšce instalujte nástěnný závěs E. 6. Nainstalujte oba díly dekoračního krytu. a) Na stěně vyznačte svislou čarou střed desky sporáku. b) Přiložte ke stěně profil nástěnného závěsu odsavače D (obr. 3), vyrovnejte jeho polohu symetricky podle středové čáry, přičemž vzdálenost mezi otvory profilu D a varnou deskou by měla činit min. 970 mm, předběžně jej vyrovnejte, označte na stěně vzdálenost montážních otvorů. c) Otvory vyznačené na stěně vyvrtejte vrtákem o průměru odpovídajícím přiloženým hmoždinkám, zatlučte hmoždinky a poté přišroubujte profil závěsu ke stěně. Montáž odsavače a) Na připevněný profil D zavěste tělo odsavače a šrouby J jej vyrovnejte, dotáhněte vrut I pro zajištění odsavače před sesunutím (obr. 3). b) Je-li to požadováno, instalujte příslušný odvod vzduchu do ventilačního kanálu. c) Na zavěšený odsavač nasaďte dekorační kryty (obr. 1 pol. A a B). d) Horní díl krytu N (obr. 4) roztáhněte na požadovanou výšku, označte jeho maximální roztažení na středové čáře, sejměte sloup krytu. e) Ve vzdálenosti 63 mm od vyznačeného bodu maxima přiložte ke středové čáře závěs E horního dílu krytu (obr. 4), vyznačte na stěně vzdálenost montážních otvorů a připevněte jej ke stěně. Je-li to vyžadováno, instalujte spolu se závěsem desku vzduchu F (obr. 4) použijte stejné montážní šrouby. f) Opět nasaďte sloup krytu a pomocí příslušných vrutů jej připevněte k tělu odsavače a k hornímu profilu. g) Zapojte odsavač do elektrické sítě. připojení k elektrické síti a kontrola činnosti Po připojení k elektrické síti (v souladu s dříve určenými požadavky) zkontrolujte, zda funguje osvětlení odsavače, jak rovněž jestli správně funguje jeho motor. Po instalování odsavače musí být zásuvka uzemněná a přístupná pro odpojení zástrčky od napájení. Nastavení pracovního režimu kuchyňského odsavače Nastavení režimu odtahu kuchyňského odsavače V průběhu pracovního režimu odtahu odsavače je vzduch odváděný zevnitř speciálním kanálem. Při tomto nastavení odstraňte eventuální uhlíkový filtr. Odsavač je připojený k otvoru odvádějícímu vzduch zevnitř prostřednictvím pevného anebo elastického potrubí průměru 150 /120 mm a odpovídajících svorek do potrubí, které je zapotřebí zakoupit v prodejnách s instalačními materiály. Připojení pověřte kvalifikovanému instalatérovi. Nastavení pracovního režimu odsavače jako absorbentu pachů V této pracovní verzi se přefiltrovaný vzduch vrací zpátky do místnosti prostřednictvím oboustranného výřezu otvorů umístěného v horním komínu. Při tomto nastavení zamontujte uhlíkový filtr. rychlosti ventilátoru Nejnižší a střední rychlost používejte v normálních pracovních podmínkách, jak rovněž malé koncentraci par, zatímco nejvyšší rychlost (TURBO) používejte pouze při silné koncentraci kuchyňských par, např. v průběhu smažení, anebo grilování. 13

14 VI OBSLUHA A ÚDRŽBA CZ 1. Bezpečnost uživatele Bezpodmínečně dodržujte bezpečnostní pokyny, které jsou uvedeny v tomto návodu! Tento spotřebič není určený do užívání osobami (v tom dětmi) o omezených fyzických, mentálních anebo psychických schopnostech, anebo pro osoby bez zkušeností či znalostí spotřebiče, ledaže obsluha probíhá pod dozorem anebo v souladu s návodem na obsluhu odevzdané jim osobami, jež jsou odpovědné za jejich bezpečnost. Protitukový filtr, jak rovněž aktivní uhlíkový filtr musí být vyměňovaný v souladu s pokyny výrobce anebo častěji v případě intenzivní exploatace (více než 4 hodiny denně). V případě používání plynového sporáku, není dovoleno ponechávat otevřený plamen. V průběhu odebírání nádobí z plynu je zapotřebí nastavit minimální velikost plamene. Vždy náleží kontrolovat, zda plamen nepřekračuje nádobu, protože to způsobuje zbytečné ztráty energie a nebezpečnou koncentraci tepla. Nepoužívejte odsavač k jiným cílům než k těm, ke kterým je určený. 2. Obsluha 2.1 Ovládací panel Činnost odsavače je možné kontrolovat pomocí ovládacího panelu Obr. 5 - Digitální displej - informuje o zvolené rychlosti práce odsavače a/nebo zapnutém časovém vypínači (TIMER). - +, -, - tlačítka pro volbu rychlosti motoru. - ČASOVAČ časový vypínač TIMER - automaticky vypne motor odsavače po uplynutí nastaveného času. - slouží také ke zrušení blikajícího písmene F nebo C - indikátoru naplnění filtrů (viz dále) - L zapnutí / vypnutí osvětlení; 2.2. Funkce programování TIMER U tohoto odsavače je možné naprogramovat automatické vypnutí ventilátoru ve zvoleném čase v rozsahu 10 až 90 minut s desetiminutovými intervaly. Pro zapnutí funkce programování zapněte motor odsavače tlačítkem + na požadovaný chod a poté stiskněte tlačítko programování času vypnutí odsavače (ikona hodinek). Na displeji se zobrazí blikající číslice 0, což znamená, že ovladač spustil režim programování času. Následně zvolte čas automatického vypnutí motoru pomocí tlačítka +. Pamatujte, že číslici zobrazenou na displeji je třeba vynásobit desetiminutovým časovým intervalem tento údaj pak odpovídá době odloženého vypnutí motoru odsavače (např. číslice 1=10 min, číslice 2=20 min, číslice 3=30 min, atd.). Nastavenou hodnotu odloženého vypnutí potvrďte opět tlačítkem programování času vypnutí odsavače (ikona hodinek) displej poté přestane blikat, bude ukazovat dříve nastavenou rychlost a blikající tečka u číslice označující rychlost bude signalizovat odpočítávání času vypnutí motoru odsavače. Funkci automatického vypnutí motoru odsavače můžete zrušit opětovným stiskem tlačítka programování času vypnutí odsavače (ikona hodinek) v průběhu odpočítávání času. 14

15 VI OBSLUHA A ÚDRŽBA CZ 2.3 Ovladač dálkového ovládání Odsávač je možné ovládat rovněž prostřednictvím tlačítek ovládače dálkového ovládání: - tlačítko "+" i "-" slouží k regulaci rychlosti ventilátoru (je možné nastavit 4 rychlosti) - tlačítko "+" - stlačení tlačítka zvyšuje rychlost práce ventilátoru - tlačítko "-" - stlačení tlačítka snižuje rychlost práce ventilátoru - tlačítko "T" - slouží k programování času vypnutí spotřebiče - tlačítko "L" - slouží k zapnutí/vypnutí osvětlení nezávisle od práce motoru (nastavení intenzity osvětlení je možné pouze z úrovně panelu ovládání odsávače). Aby použít dálkový ovládač ovládání je nutné nasměrovat jeho horní hranu ve směru k přijímači signálu odsávače. Jestliže dálkový ovladač nefunguje (odsávačem není možné řídit z ovládače), a odsávač správně pracuje po ručním nastartování, vyměňte baterie v dálkovém ovládači. Pro dosáhnutí tohoto cíle odstraňte úzkou záslepku, nacházející se v dolní hraně dálkového ovládače. Starou baterii vyměňte na baterii označenou symbolem CR2025 3V (jeden kus). 3. Konzervace Pravidelná koncentrace a čištění zařízení zajistí dobrou a bezporuchovou práci odsavače, jak rovněž prodlouží jeho trvanlivost. Věnujte speciální pozornost, aby protitukový filtr a filtr s aktivním uhlím byly čištěné a vyměňované v souladu s pokyny výrobce. V průběhu čištění a konzervace odpojte odsavač od elektrické sítě. 3.1 Kovové protitukové filtry 1. čištění Filtry je nutné čistit každé dva měsíce při normální práci digestoře v myčce na nádobí nebo ručně při použití jemného mycího prostředku nebo tekutého mýdla 2. Výměna (výkr. 6). Pro demontáž tukového filtru je nutné: a) demontáž krytu tukového filtru (obr. 6 položka B), b) sejmutí dolního krytu odsavače uvolněním západky zámku, c) vyjmutí kovového tukového filtru Uhlíkový filtr Činnost. Uhlíkový filtr se používá výlučně tehdy, pokud odsávač není připojený k ventilačnímu kanálu. Filtr s aktivním uhlím má schopnost absorbování pachů až do svého nasycení. Není také vhodný do umytí ani k regeneraci a musí být vyměňovaný nejméně jedenkrát na 2 měsíce anebo častěji v případě výjimečně intenzivního používání Výměna (výkr. 7) a) Sejměte kovový tukový filtr v souladu s bodem 3.1, b) Umístěte ve vnitřních mezerách rámečků tukového filtru dolní úchytky uhlíkového filtru, c) Přitlačujte horní část uhlíkového filtru k tukovému filtru, až do okamžiku zablokování jeho západek, d) Zamontujte opětovně kovový tukový filtr. e) Zamontujte kryty tukového filtru (výkr. 6 poz. B) 3.3. Osvětlení. Aby vyměnit modul diod 3W je potřebné: - Nazdvihněte prstenec objímající sklo halogenu (výkr. 8) za pomocí plochého nářadí anebo šroubováku a přidržujíce ho vyjměte navenek. - vyměňte modul, při použití hadříku anebo papíru. - opětovně zamontujte prstenec, spolu se sklem v obráceném postupu Čištění Mezi dálkovým ovladačem a čidlem nemůže být žádná překážka, světlo zářivek může překážet v komunikaci mezi dálkovým ovladačom a odsávačem Během normálního čištění digestoře: - nepoužívat mokrých hadříků, houbiček ani proudu vody. - nepoužívat rozpouštědel, ani alkoholu, protože mohou způsobit, že lakovaný povrch bude matný. - nepoužívat žíraviny, především při čištění povrchu z nerezové oceli. - používejte tvrdého, drsného hadříku Doporučuje se použití vlhkého hadříku a neutrálních mycích prostředků. Tukový filtr je třeba čistit každý měsíc - mýt ručně s neabrazívním detergentem nebo tekutým mýdlem nebo v myčce (max 60 C). Po několik myti v myčce, filter může zmenit barvu. Změna barvy neznamená selhání a není potřebná výměna filtru. 15

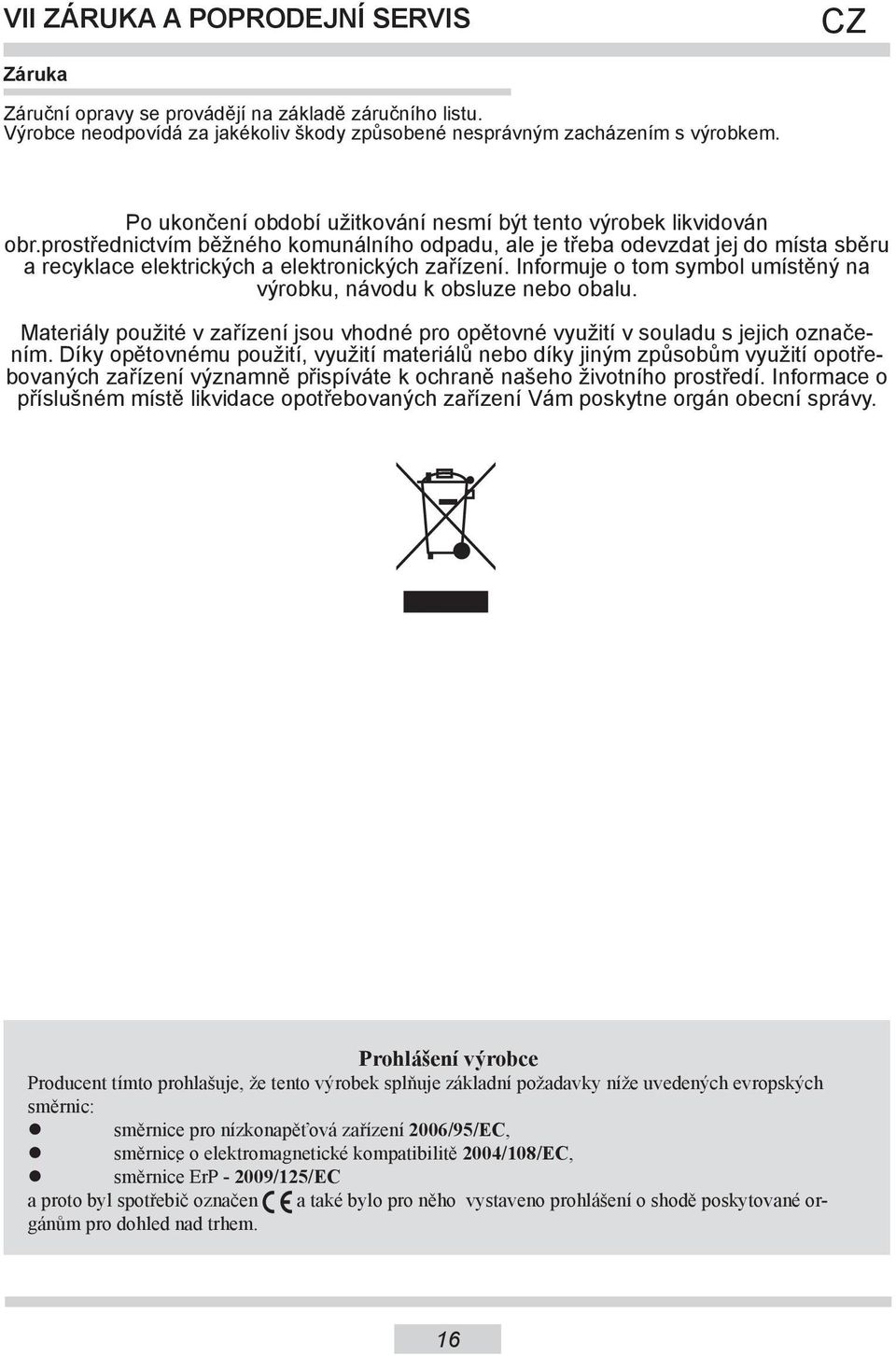

16 VII ZÁRUKA A POPRODEJNÍ SERVIS CZ Záruka Záruční opravy se provádějí na základě záručního listu. Výrobce neodpovídá za jakékoliv škody způsobené nesprávným zacházením s výrobkem. Po ukončení období užitkování nesmí být tento výrobek likvidován obr.prostřednictvím běžného komunálního odpadu, ale je třeba odevzdat jej do místa sběru a recyklace elektrických a elektronických zařízení. Informuje o tom symbol umístěný na výrobku, návodu k obsluze nebo obalu. Materiály použité v zařízení jsou vhodné pro opětovné využití v souladu s jejich označením. Díky opětovnému použití, využití materiálů nebo díky jiným způsobům využití opotřebovaných zařízení významně přispíváte k ochraně našeho životního prostředí. Informace o příslušném místě likvidace opotřebovaných zařízení Vám poskytne orgán obecní správy. Prohlášení výrobce Producent tímto prohlašuje, že tento výrobek splňuje základní požadavky níže uvedených evropských směrnic: směrnice pro nízkonapěťová zařízení 2006/95/EC, směrnice o elektromagnetické kompatibilitě 2004/108/EC, směrnice ErP /125/EC a proto byl spotřebič označen a také bylo pro něho vystaveno prohlášení o shodě poskytované orgánům pro dohled nad trhem. 16

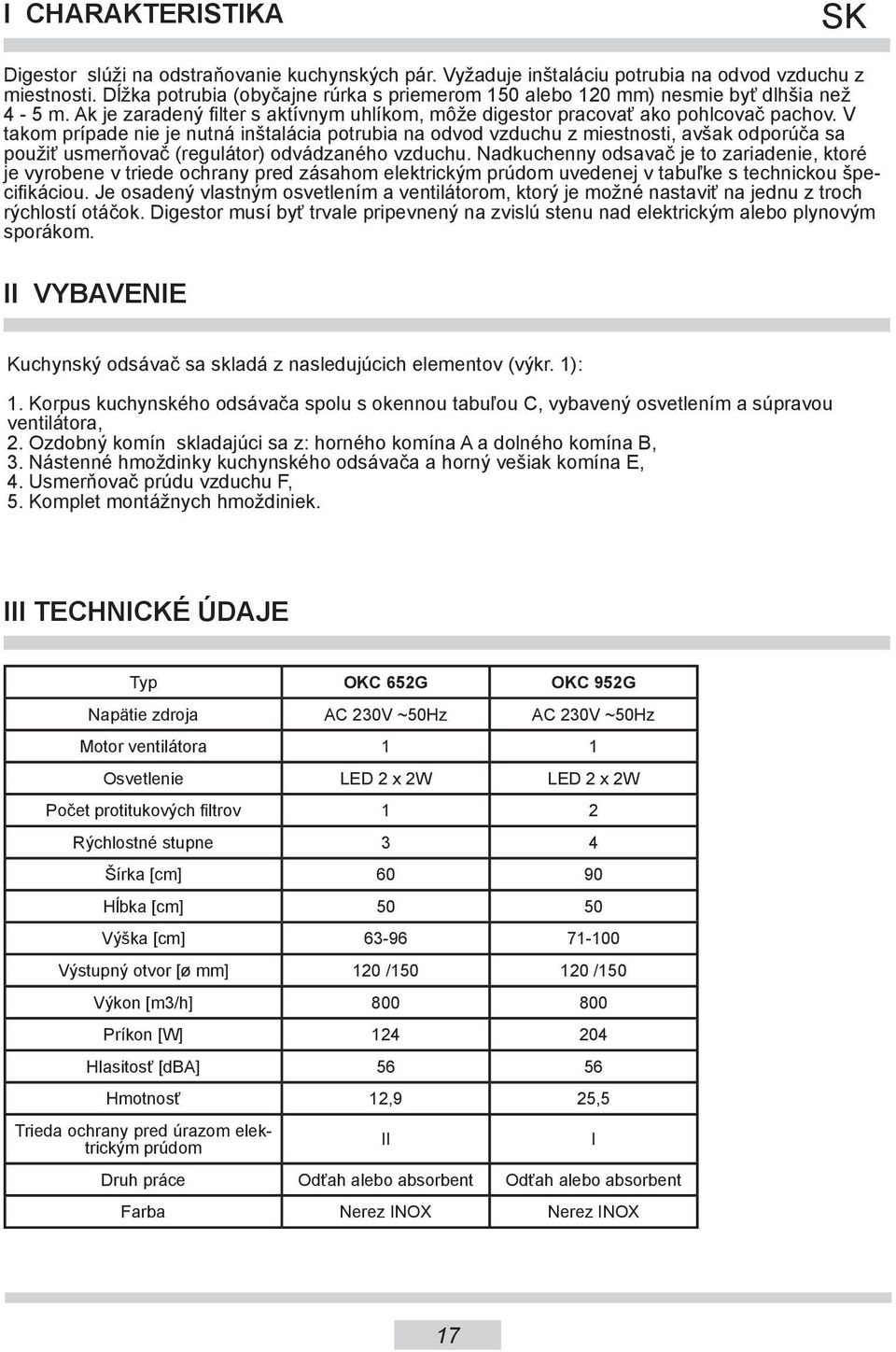

17 I CHARAKTERISTIKA SK Digestor slúži na odstraňovanie kuchynských pár. Vyžaduje inštaláciu potrubia na odvod vzduchu z miestnosti. Dĺžka potrubia (obyčajne rúrka s priemerom 150 alebo 120 mm) nesmie byť dlhšia než 4-5 m. Ak je zaradený filter s aktívnym uhlíkom, môže digestor pracovať ako pohlcovač pachov. V takom prípade nie je nutná inštalácia potrubia na odvod vzduchu z miestnosti, avšak odporúča sa použiť usmerňovač (regulátor) odvádzaného vzduchu. Nadkuchenny odsavač je to zariadenie, ktoré je vyrobene v triede ochrany pred zásahom elektrickým prúdom uvedenej v tabuľke s technickou špecifikáciou. Je osadený vlastným osvetlením a ventilátorom, ktorý je možné nastaviť na jednu z troch rýchlostí otáčok. Digestor musí byť trvale pripevnený na zvislú stenu nad elektrickým alebo plynovým sporákom. II VYBAVENIE Kuchynský odsávač sa skladá z nasledujúcich elementov (výkr. 1): 1. Korpus kuchynského odsávača spolu s okennou tabuľou C, vybavený osvetlením a súpravou ventilátora, 2. Ozdobný komín skladajúci sa z: horného komína A a dolného komína B, 3. Nástenné hmoždinky kuchynského odsávača a horný vešiak komína E, 4. Usmerňovač prúdu vzduchu F, 5. Komplet montážnych hmoždiniek. III TECHNICKÉ ÚDAJE Typ OKC 652G OKC 952G Napätie zdroja AC 230V ~50Hz AC 230V ~50Hz Motor ventilátora 1 1 Osvetlenie LED 2 x 2W LED 2 x 2W Počet protitukových filtrov 1 2 Rýchlostné stupne 3 4 Šírka [cm] Hĺbka [cm] Výška [cm] Výstupný otvor [ø mm] 120 / /150 Výkon [m3/h] Príkon [W] Hlasitosť [dba] Hmotnosť 12,9 25,5 Trieda ochrany pred úrazom elektrickým prúdom II Druh práce Odťah alebo absorbent Odťah alebo absorbent Farba Nerez INOX Nerez INOX I 17

18 IV EXPLOATAČNÉ PODMIENKY SK 1. Kuchynský odsávač pre odstraňovanie kuchynských výparov navonok, je nutné pripojiť do príslušného ventilačného kanálu (nepripájať do komínových, dymových alebo spalinových kanálov, ktoré sú v exploatácii). 2. Zariadenie namontujte vo výške aspoň 650 mm od varnej dosky. Pokiaľ v montážnych návodoch k plynovým zariadením bola uvedená väčšia vzdialenosť, zoberte to do úvahy. 3. Pod kuchynským odsávačom nie je povolené ponechávať otvorený plameň; v priebehu odoberania riadu z plynu nastavte minimálnu veľkosť plameňa. 4. Jedlá pripravované na tukoch musia byť neustále dohliadané, pretože príliš zahriaty tuk sa môže vznietiť. 5. Čistenie hliníkového filtra, je potrebné vykonávať prinajmenšom raz na mesiac, v súvislosti s existujúcim rizikom požiaru (nasýtený tuk je ľahko zápalný). 6. Pred každou operáciou čistenia alebo výmeny filtra alebo pred začiatkom opráv, vytiahnite zástrčku spotrebiča zo zásuvky. 7. Ak sa v miestnosti, okrem kuchynského odsávača, exploatuje aj iný spotrebič s neelektrickým napájaním (napr. pece na tekuté palivo, prietokové ohrievače, termy), je nutné zabezpečiť postačujúcu ventiláciu (prívod vzduchu). Bezpečná exploatácia je možná, keď pri súčasnej práci kuchynského odsávača a spaľujúcich zariadení, ktoré sú závislé na vzduchu v miestnosti, v mieste nastavenia týchto zariadení je podtlak najvyššie 0,004 milibaru (tento bod neplatí, kedy je kuchynský odsávač používaný ako absorbent zápachov). 8. Pre pripojenie k sieti 230 V je požadované pripojenie do odpovedajúcej elektrickej zásuvky. 9. Odsávač nemôže slúžiť ako plocha podpory pre osoby nachádzajúce sa v kuchyni. 10. Odsávač musí byť často čistený jak zvnútra, tak i zvonka (NAJMENEJ RAZ MESAČNE, pri dodržovanie pokynov týkajúcich sa údržby, uvedených v tomto návodu). Nedodržovanie zásad týkajúcich sa čistenie odsávača, ako aj výmeny filtrov môže spôsobiť vznik ohrozenia požiarom. 11. Ak napájací kábel bude poškodený, to musí byť vymenený v špecializovanom opravárenskom podniku. Výrobca nenesie žiadnu zodpovednosť za eventuálne škody alebo požiare spôsobené zariadením a vyplývajúcim z nedodržovania pokynov uvedených v tomto návodu. ROZBALENIE Zariadenie bolo na čas prepravy zabezpečené obalom proti poškodeniu. Prosíme Vás, aby ste po rozbalení zariadenia zlikvidovali časti obalu spôsobom, ktorý neohrozuje životné prostredie. Materiály použité na balenie nie sú škodlivé pre životné prostredie, sú 100 % recyklovateľné a označené príslušným symbolom. Pozor! Obalový materiál (polyetylénové vrecúška, kúsky polystyrénu a pod.) treba počas rozbaľovania udržovať mimo dosahu detí. POKYNY: 1. Skontrolujte, či napätie uvedené na výrobnom štítku odpovedá miestnym parametrom napájania. 2. Pred montážou rozviňte a narovnajte sieťový kábel. 3. Tento spotrebič nie je určený k používaniu pre osoby (v tom deti) s obmedzenou fyzickou, psychickou alebo mentálnou schopnosťou, alebo pre osoby s nedostatkom skúseností alebo znalostí zariadenia, ledaže to prebieha pod dozorom alebo v súlade s návodom na používanie spotrebiča, odovzdanej osobami zodpovedajúcimi za ich bezpečnosť. venujte pozornosť deťom, aby sa nehrali s kuchynský odsávačom. POZOR: pred pripojením odsávača k sieťovému napájaniu a kontrole jeho bezchybnej činnosti vždy skontrolujte, či napájací kábel bol správne inštalovaný a nebol priškripnutý v priebehu montážnych prác. 18

19 V MONTÁŽ SK Montáž vešiaka (Obr. 1 poz. E) 1. Na príslušnej výške namontovať nástenný vešiak. D. 2. Zavesiť korpus C kuchynského odsávača na nástennom vešiaku D. 3. Pripojiť kuchynský odsávač do ventilačného kanála. 4. Pripojiť zástrčku do zásuvky; na dobu montáže 5. je ale potrebné odpojiť napájanie sieťovej zásuvky (napr. rozpojiť príslušnú poistku). 6. Na príslušnej výške namontovať nástenný vešiak E. 7. Namontovať obe časti ozdobného komína. a) Označiť na stene zvislú líniu označujúcu stred varnej dosky. Do steny priložiť profil nástenného vešiaka kuchynského odsávača D, umiestiť ho symetricky pozdĺž stredovej línie, pričom vzdialenosť medzi otvormi vešiaka D a varnou doskou musí byť min. 970 mm, vyznačiť vodorovnosť, označiť na stene odstup montážnych otvorov, b) Vyvŕtať označené na stene otvory s použitím vrtákov o priemere odpovedajúcim pripojeným hmoždinkám, nasledovne zatĺcť hmoždinky a priskrutkovať do steny profil vešiaka, Montáž kuchynského odsávača 1. Na pripevnený vešiak D, zavesiť korpus kuchynského odsávača a skrutkami J ho uviesť do vodorovnej polohy, priskrutkovať skrutku I pre zabezpečenie kuchynského odsávača pred zosunutím (výkr.3), 2. Ak je to vyžadované, namontovať príslušné potrubie odvádzajúce vzduch do ventilačného kanálu, 3. Na zavesený kuchynský odsávač naložiť teleskopický komín A a B (výkr. 1) 4. Horný komín N (výkr. 4) vysunúť do požadovanej výšky, označiť jeho maximálnu zdialenosť od stredovej línie, nasledovne sňať teleskopický komín, 5. Priložiť do označenej stredovej línie vešiak E horného komína (výkr. 4 i 5), nasledovne značiť na stene odstup montážnych otvorov tohto vešiaka i namontovať ho. Ak je to vyžadované usmerňovač prúdu vzduchu F (výkr. 4), používajúc tých istých montážnych skrutiek ako pre horný vešiak E, 6. Opätovne založiť teleskopický komín s s použitím príslušných skrutiek s drážkou pripevniť ho do korpusu kuchynského odsávača a horného vešiaka komína, 7. Pripojiť kuchynský odsávač do elektrickej siete. Pripojenie k elektrickej sieti a kontrola funkčnosti. Po pripojení k elektrickej sieti (v súlade s vyššie uvedenými pokynmi) je nutné skontrolovať osvetlenie a správny chod motora digestora. Po montáži digestora musí byť el. zásuvka prístupná, aby bolo možné odpojiť zástrčku od zdroja napätia. Režim prevádzky digestora Nastavenie digestora na režim odsávania V tomto prípade je vzduch odvádzaný von zvláštnym potrubím. Pri takom nastavení je nutné odstrániť prípadné filtre s aktívnym uhlíkom. Digestor je pripojený k ventilačnému otvoru odvádzajúcemu vzduch von z miestnosti pomo cou pevného alebo pružného potrubia s priemerom 120 mm a správnych objímok k tomuto potrubiu, ktoré sú dostupné v obchodoch s inštalačnými materiálmi. Pripojením je nutné poveriť kvalifikovanú osobu. Nastavenie digestora na režim filtrácie V tomto prípade sa prefiltrovaný vzduch vracia späť do miestnosti prostredníctvom výrezov umiestnených po oboch stranách horného komína. Pri takom nastavení je nutné namontovať filter s aktívnym uhlíkom a odporúča sa tiež na montovať regulátor odvádzaného vzduchu. Rýchlosti ventilátora Najnižšia a prostredná rýchlosť slúžia na prevádzku za normálnych podmienok a na odstra ňovanie nízkych koncentrácií pár, kým najvyššia rýchlosť slúži len na odstraňovanie vysokých koncentrácií kuchynských pár, napr. počas vyprážania alebo grilovania. 19

20 VI OBSLUHA A ÚDRŽBA 1. Prevádzková bezpečnosť Je nutné dodržiavať bezpečnostné pokyny uvedené v tomto návode! Protitukové filtre a tiež filtre s aktívnym uhlíkom je nutné čistiť alebo vymieňať podľa pokynov výrobcu alebo v prípade intenzívneho používania (viac než 4 hodiny denne) aj častejšie. Tento spotřebič není určen k používání osobami (včetně dětí) s omezenou schopností fyzic kou, citovou nebo psychickou a také osobami, které jsou nezkušené a neznalé spotřebiče, ledaže to probíhá pod dohledem nebo podle návodu k obsluze spotřebiče, poskytnutého osobami odpovídajícími za jejich bezpečnost. V prípade inštalácie digestora nad plynovým sporákom nesmie byť ponechaný otvorený plameň. Pri snímaní nádob zo sporáka stiahnite plameň na minimum. Vždy je potrebné kontrolovať, či plameň nepresahuje cez okraj nádoby, pretože to spôsobuje nežiaduce straty energie a nebezpečnú koncentráciu tepla. Digestor sa nesmie používať na iné účely, než na tie, na ktoré je určený. Nie je dovolené otvárať ani zatvárať clony odsávača iným spôsobom ako zapnutím alebo vypnutím odsávača. 2. Zaobchádzanie 2.1 Ovládací panel Činnosť kuchynského odsávača môže byť kontrolovaná pomocou spraženého prepínača - Digitálny displej - informuje o zvolenej pracovnej rýchlosti kuchynského odsávača a/alebo zapnutom časovom vypínaču (TIMER). - +, -, - tlačidlá voľby rýchlosti motora. - HODINY vypínač času TIMER - spôsobuje automatické vypnutie práce motora kuchynského odsávača po odpovedajúcim, skôr nastavenom čase. slúži taktiež do vymazania pulzujúceho písmena F alebo C - počítadla nasýtenia filtrov (v ďalšej časti návodu) - L zapnutie / vypnutie osvetlenia Funkcia programu SK TIMER Timer: jestvuje možnosť naprogramovania automatického vypnutia ventilátora odsávača v ľubovoľnom čase zvolenom v rozmedzí od 10 do 90 minút v desaťminútových časových intervaloch. - Pre spustenie funkcie programovania je potrebné zapnúť motor odsávača tlačidlom + na požadovaný rýchlostný stupeň a nasledovne stlačiť tlačidlo T. Na displeji sa zobrazí blikajúca číslica 0, ktorá informuje o tom, že ovládač je v režime programovania času. - Vyberte čas automatického vypnutia motora pomocou tlačidla + a nezabudnite, že na displeji zobrazená číslica, vynásobená desaťminútovým časovým intervalom, zodpovedá času oneskoreného vypnutia motora odsávača (napríklad číslica 1-10 min., číslica 2=20 min., číslica 3=30 min. atď.) - Keď máte nastavenú hodnotu oneskoreného vypnutia, potvrďte ju znova tlačidlom T, nasledovne displej prestane blikať a zobrazí skoršie nastavený rýchlostný stupeň, a blikajúca bodka pri rýchlostnom stupni bude signalizovať odmeriavanie času vypnutia motora odsávača. Vzdať sa funkcie automatického vypnutia motora odsávača môžete ďalším stlačením tlačidla T v priebehu odmeriavania času. 20

21 VI OBSLUHA A ÚDRŽBA SK 2.3 Ovládač diaľkového ovládania Odsávač je možné ovládať taktiež prostredníctvom tlačidiel ovládača diaľkového ovládania: - tlačidlo "+" i "-" - slúži k regulácii rýchlosti ventilátora (je možné nastaviť 4 rýchlosti) - tlačidlo "+" - stlačení tlačidla zvyšuje rýchlosť práce ventilátora - tlačidlo "-" - stlačení tlačidla znižuje rýchlosť práce ventilátora - tlačidlo "T" - slúži k programovania času vypnutí spotrebiča - tlačidlo "L" - slúži k zapnutiu/vypnutiu osvetlenia nezávisle od práce motora (nastavení intenzity osvetlenia je možné len z úrovne panela ovládania odsávača). Aby použiť diaľkový ovládač ovládania je nutné nasmerovať jeho hornú hranu vo smere k prijímaču signálu odsávača. Ak diaľkový ovládač nefunguje (odsávačom nie je možné riadiť z ovládača), a odsávač správne pracuje po ručnom naštartovaní, vymeňte batérie v diaľkovom ovládači. Pre dosiahnutie tohto cieľa odstráňte úzku uzatváraciu zátku, nachádzajúcu sa v dolnej hrane diaľkového ovládača. Starú batériu vymeňte na batériu označenú symbolom CR2025 3V (jeden kus). 3. Údržba Regulárna údržba a čistenie spotrebiča zabezpečí dobrou a bezporuchovou práci kuchynského odsávača, ako aj predĺži jeho trvanlivosť. Je nutné venovať špeciálnu pozornosť, aby tukové aj uhlíkové filtre boli vymieňané v súlade s odporúčaním. 3.1 Tukový filter 1. Čistenie Hliníkový tukový filter je nutné prinajmenšom raz mesačne čistiť mytí umývaním v umývačke riadu alebo v teplej vode s dodatkom jemného detergentu. 2. Výmena (Obr 6). Demontáž filtrov prebieha cez: a) Odobrať krytie tukového filtra b) Demontáž filtra sa uskutočňuje uvoľnením zabezpečujúcich kolíčkov, c) vybratie kovového tukového filtra 3.2. Uhlíkový filter Činnosť Uhlíkový filter sa používa výlučne vtedy, keď odsávač nie je pripojený k ventilačnému kanálu. Filter s aktívnym uhlím má schopnosť absorbovania pachov až do svojho nasýtenia. Nie je tiež vhodný do umytia ani k regenerácii a musí byť vymieňaný najmenej jedenkrát na 2 mesiace alebo častejšie v prípade výnimočne intenzívneho používania. Výmena (Obr. 7) a) Snímte kovový tukový filter v súlade s bodom 3.1, b) Umiestite vo vnútorných medzerách rámčekov tukového filtra dolnej úchytky uhlíkového filtra, c) Pritlačujte hornú časť uhlíkového filtra k tukovému filtru, až do okamihu zablokovania jeho západiek, d) Zamontujte opätovne kovový tukový filter Osvetlení Aby vymeniť modul diód 3W je potrebné: - Naddvihnite prstenec objímajúci sklo halogénu (výkr. 9) pomocou plochého náradia alebo skrutkovača a pridržujúce ho vyjmite vonku. - vymeňte modul, pri použití handričky alebo papiera. -opätovne zamontujte prstenec, spolu so sklenou tabuľou v obrátenom postupe. 3.4 Čistenie V priebehu normálneho čistenia odsávača nepoužívajte: namočených handričiek alebo hubiek a ani vodného prúdu. rozpúšťadlá ani alkohol, pretože môžu zmatnieť lakované povrchy. žieravé substancie, zvlášť povrchov vyrobených z nehrdzavejúcej oceli. používajte tvrdú, drsnú handričku Odporúča sa používanie vlhkej handričky a neutrálnych mycích prostriedkov. Tukový filter je potrebné čistiť každý mesiac - umývať ručne s neabrazívnym detergentom alebo tekutým mydlom alebo v umývačke (max 60 C). Po niekoľko umývanie v umývačke, filter môže zmeniť farbu. Zmena farby neznamená zlyhanie a nie je potrebná výmena filtra. 21
