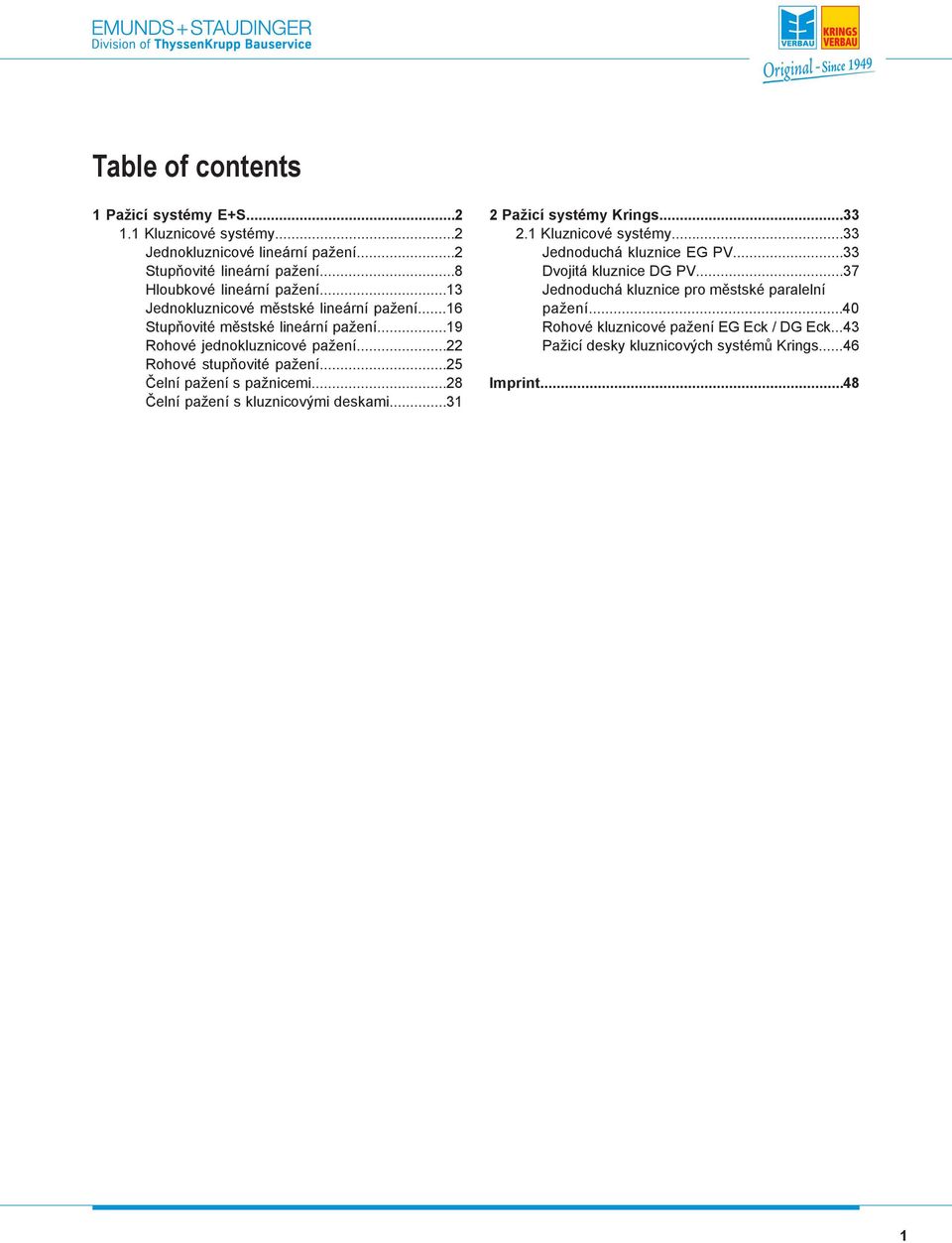

1 Table of contents Pažicí systémy E+S...2. Kluznicové systémy...2 Jednokluznicové lineární pažení...2 Stupňovité lineární pažení...8 Hloubkové lineární pažení...3 Jednokluznicové městské lineární pažení...6 Stupňovité městské lineární pažení...9 Rohové jednokluznicové pažení...22 Rohové stupňovité pažení...25 Čelní pažení s pažnicemi...28 Čelní pažení s kluznicovými deskami Pažicí systémy Krings Kluznicové systémy...33 Jednoduchá kluznice EG PV...33 Dvojitá kluznice DG PV...37 Jednoduchá kluznice pro městské paralelní pažení...40 Rohové kluznicové pažení EG Eck / DG Eck...43 Pažicí desky kluznicových systémů Krings...46 Imprint...48

2 Pažicí systémy E+S / Kluznicové systémy Jednokluznicové lineární pažení Jednokluznicové lineární pažení s pravoúhlým pohyblivým vozíkem nebo U-vozíkem. Délka vodicí lišty Výška desky Výška průchozí roury 2,3 m - 6,38 m 4,3 m,32 m / 2,32 m variabilní Lineární pažení - jako žádné jiné U lineárního pažení zůstává zemina mimo jámu prakticky nedotčená. Žádné ovlivnění zástavby - ani v bezprostřední blízkosti. Žádné dopady na dopravní tok - ani bezprostředně u výkopu. Takové parametry byly považovány před vynalezením lineárního systému za nedosažitelné. Lineární pažení spojuje známé a osvědčené funkční principy s překvapivými inovativními myšlenkami do revolučního nového systému pažení. Místo pevně umístěných kloubových rozpěr, jež jsou také obvyklé u vysoce výkonného systému s kluznicemi, udržují u lineárního systému vzdálenost mezi nosníky a tím i pažicími deskami tuhé pohyblivé vozíky. A to tak, že požadovaná šířka výkopu zůstává v každém stavu stavby stejná - absolutně stejná. Vertikálně posuvné, horizontálně proměnlivé Pohyblivé vozíky v nosníkách pažicího systému, které lze v zámku posouvat a aretovat, je možné s rostoucí stavební hloubkou výkopu výškově přestavovat. Šířka tuhého rámu se přizpůsobuje požadované šířce výkopu pomocí mezikusů různých délek, které se lze doobjednat. Máte právo na pravé úhly vozík rámu se stará ve výkopu o přesné pravé úhly. Vše probíhá lineárně, vždy přesně ve stejné vzdálenosti k protilehlé straně. Ve všech fázích stavby. To je klíč k úspěchu. Neboli pro vás to znamená: Efektivnější, rychlejší, kvalitnější práce a současně znatelně vyšší hospodárnost. Lineární pažení je vhodné pro monolitický beton a tím je flexibilně použitelné pro všechna stavební řešení. 2. Kluznicové systémy

3 Jednokluznicové lineární pažení I II III IV l M Nosník lineárního pažení Lineární pažení - pohyblivý vozík Základová deska Nástavbová deska l c b b c h c t pl Pruchozí délka Šírka pažení / výkopu Svetlá šírka Pruchozí výška Tlouštka desky Jednokluznicové lineární pažení s pravoúhlým pohyblivým vozíkem nebo U-vozíkem. (Všechny rozměry v mm. Údaje k délce průchozí roury se vztahují k pravoúhlému pohyblivému vozíku.). Kluznicové systémy 3

4 Jednokluznicové lineární pažení Nosník lineárního pažení Nosník lineárního pažení EGS 4,3 75,0 Lineární pažení, pohyblivý vozík Lineární pažení, pravoúhlý pohyblivý vozík Lineární pažení, pohyblivý U-vozík 2,00 2,00 420,0 550,0 Základové desky (výška 2,32 m) ,89 2,60 3,04 3,64 3,89 4,4 4,89 6,3 2,3 2,84 3,28 3,88 4,3 4,38 5,3 6,38 t p 0,5 0,5 0,5 l c [m],89 2,60 3,04 3,64 3,89 4,4 4,89 6,3 56,0 650,0 730,0 840,0 965,0.85,0.505,0.880,0 4,38 6,03 7,05 8,44 9,02 9,58,34 4,22 eh [kn/m²] 76,00 90,00 65,50 45,20 39,40 8,00 58,0 36,60 Nástavbové desky (výška,32 m) ,89 2,60 3,04 3,64 3,89 4,4 4,89 6,3 2,3 2,84 3,28 3,88 4,3 4,38 5,3 6,38 t p 0,5 0,5 0,5 l c [m],89 2,60 3,04 3,64 3,89 4,4 4,89 6,3 355,0 445,0 500,0 570,0 635,0 870,0.090,0.370,0 2,49 3,43 4,0 4,80 5,3 5,45 6,45 8,09 eh [kn/m²] 76,00 90,00 65,50 45,20 39,40 8,00 58,0 36,60 Nástavbové desky (výška 2,30 m) ,89 2,60 3,04 3,64 3,89 4,4 2,3 2,84 3,28 3,88 4,3 4,38 t p 0,5 l c [m],89 2,60 3,04 3,64 3,89 4,4 530,0 660,0 740,0 845,0 975,0.409,0 4,35 5,98 6,99 8,37 8,95 9,50 eh [kn/m²] 76,00 90,00 65,50 45,20 39,40 8,00 Základové desky, injektáž (výška 2,32 m) A A 3,04 3,64 3,89 3,28 3,88 4,3 t p 0,2 0,2 0,2 l c [m] 3,04 3,64 3,89 80,0 890,0 980,0 7,05 8,44 9,02 eh [kn/m²] 63,00 43,50 43,90 Nástavbové desky, injektáž (výška,32 m) ,04 3,64 3,28 3,88 t p 0,2 0,2 l c [m] 3,04 3,64 572,0 670,0 4,0 4,80 eh [kn/m²] 63,00 43,50 (Údaje k délce průchozí roury se vztahují k pravoúhlému pohyblivému vozíku.) 4. Kluznicové systémy

5 Jednokluznicové lineární pažení Výškové kombinace Přizpůsobení výšky pažnicové stěny požadované hloubce výkopu lze dosáhnout různou kombinací desek. Uvědomte si prosím, že je možné nastavit i menší hloubky pažení překrytím vnitřní desky s vnější deskou a to až do dosažení maximální výšky. Vložné prvky pro pravoúhlý vozík Mezikus HEB 220 Mezikus HEB 220 Mezikus HEB 220 Mezikus HEB 220 Mezikus HEB 220 Mezikus HEB 220 Mezikus HEB 220 Mezikus HEB 220 Mezikus HEB 220 Mezikus HEB 220 Mezikus HEB 220 0,40 0,275 0,350 0,375 0,42 0,550,00,650 2,200 3,300 4,400 38,0 50,0 55,0 57,0 60,0 70,0 0,0 52,0 92,0 278,0 358,0 Vložné prvky pro pohyblivý U-vozík Mezikus HEA 450 Mezikus HEA 450 Mezikus HEA 450 Mezikus HEA 450 Mezikus HEA 450 Mezikus HEA 450 Mezikus HEA 450 0,40 0,275 0,375 0,550,00,650 2,200 77,0 95,0 5,0 30,0 207,0 286,0 362,0 l l M l c b b c t pl Délka Pruchozí délka Šírka pažení / výkopu Svetlá šírka Tlouštka desky A G G / VP d eh Plocha Hmotnost Hmotnost / pažicí deska Pruchozí roury povolená hodnota zemního tlaku. Kluznicové systémy 5

6 Jednokluznicové lineární pažení Šířky výkopu Délka mezikusu [m] 0,000 0,40 0,275 0,350 0,375 0,42 0,550,00,650 2,200 3,300 4,400 b c [m] 0,900,040,75,250,275,32,450 2,000 2,550 3,00 4,200 5,300 b [m],280,420,555,630,655,692,830 2,380 2,930 3,480 4,580 5,680 Další šířky výkopů jsou možné kombinací rozdílných délek vložených prvků. Větší šířky výkopu možné na vyžádání. Příslušenství / náhradní díly IA 050F IA 020F HE 0050 F HE 0060F IB 0470F IB 064F Adaptér EGS / DGS (LV) Adaptér komorového pažnicového prvku Universal DKU, rohové pažení H=0,50 m KDIV Adaptér komorového pažnicového prvku Universal DKU, rohové pažení H=0,50 m KDVI Adaptér komorového pažnicového prvku Universal DKU, rohové pažení H=0,50 m KDVI (jednoduchá kluznicová lišta E+S) Adaptér komorového pažnicového prvku Universal DKU, rohové pažení H=,00 m KDIV Adaptér komorového pažnicového prvku Universal DKU, rohové pažení H=,00 m KDIV (jednoduchá kluznicová lišta E+S) Adaptér komorového pažnicového prvku Universal DKU, rohové pažení H=,00 m KDVI (jednoduchá kluznicová lišta) Čep (pro sloupek) Čep (pro tlačnou desku) Krycí plech pro staveništní beton DG -nasazovací plech- Krycí plech pro staveništní beton DG -základová deska- Matice M 24 Matice M 36 Opěrná patka pažnicového komorového prvku DKU Pružinová zástrčka 6 mm Pružinová zástrčka 8 mm Sloupek Šroub M 24 x 80 Šroub M 36 x 80 Stabilizace komorového pažnicového prvku Universal DKU, délka modulu 2,84 m (jednoduchá kluznicová lišta E+S) Stabilizace komorového pažnicového prvku Universal DKU, délka modulu 3,88 m (jednoduchá kluznicová lišta E+S) Stabilizace komorového pažnicového prvku Universal DKU, délka modulu 4,3 m (jednoduchá kluznicová lišta E+S) Stabilizace komorového pažnicového prvku Universal DKU, délka modulu 4,38 m (jednoduchá kluznicová lišta E+S) 0 0,50,000 0,750 2,60 3,64 3,89 4,4 05,0 47,0 55,0 45,0 94,0 40,0 75,5 0,8,4 9,9 7,9 0, 0,4 40,0 0,03 0, 6,9 0,4,0 300,0 402,0 420,0 445,0 d [m] 0,035 0,035 0,006 0,008 Norma DIN 934 DIN 934 DIN 024 DIN 024 DIN 933 DIN Kluznicové systémy

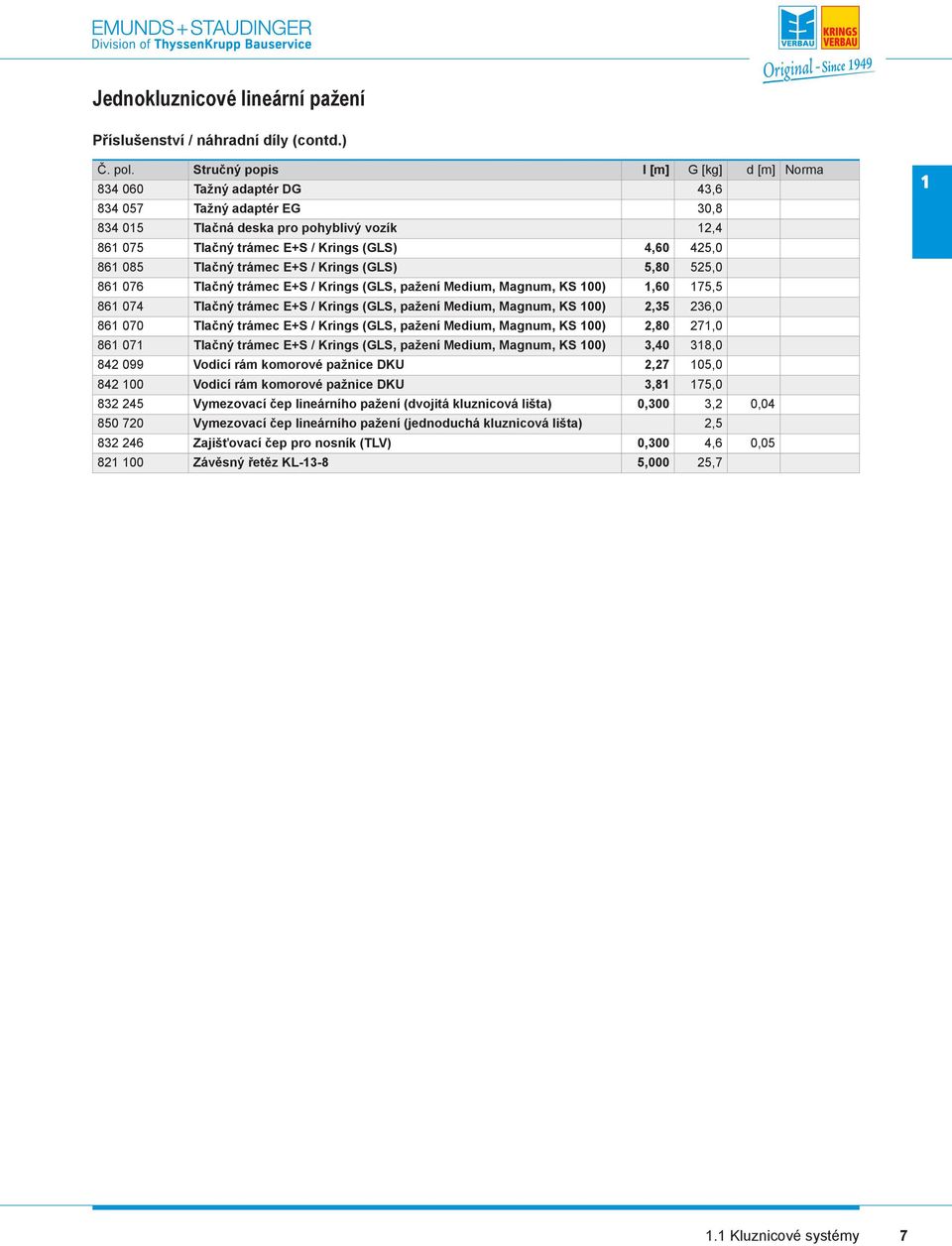

7 Jednokluznicové lineární pažení Příslušenství / náhradní díly (contd.) Tažný adaptér DG Tažný adaptér EG Tlačná deska pro pohyblivý vozík Tlačný trámec E+S / Krings (GLS) Tlačný trámec E+S / Krings (GLS) Tlačný trámec E+S / Krings (GLS, pažení Medium, Magnum, KS 00) Tlačný trámec E+S / Krings (GLS, pažení Medium, Magnum, KS 00) Tlačný trámec E+S / Krings (GLS, pažení Medium, Magnum, KS 00) Tlačný trámec E+S / Krings (GLS, pažení Medium, Magnum, KS 00) Vodicí rám komorové pažnice DKU Vodicí rám komorové pažnice DKU Vymezovací čep lineárního pažení (dvojitá kluznicová lišta) Vymezovací čep lineárního pažení (jednoduchá kluznicová lišta) Zajišťovací čep pro nosník (TLV) Závěsný řetěz KL-3-8 4,60 5,80,60 2,35 2,80 3,40 2,27 3,8 0,300 0,300 5,000 43,6 30,8 2,4 425,0 525,0 75,5 236,0 27,0 38,0 05,0 75,0 3,2 2,5 4,6 25,7 d [m] 0,04 0,05 Norma. Kluznicové systémy 7

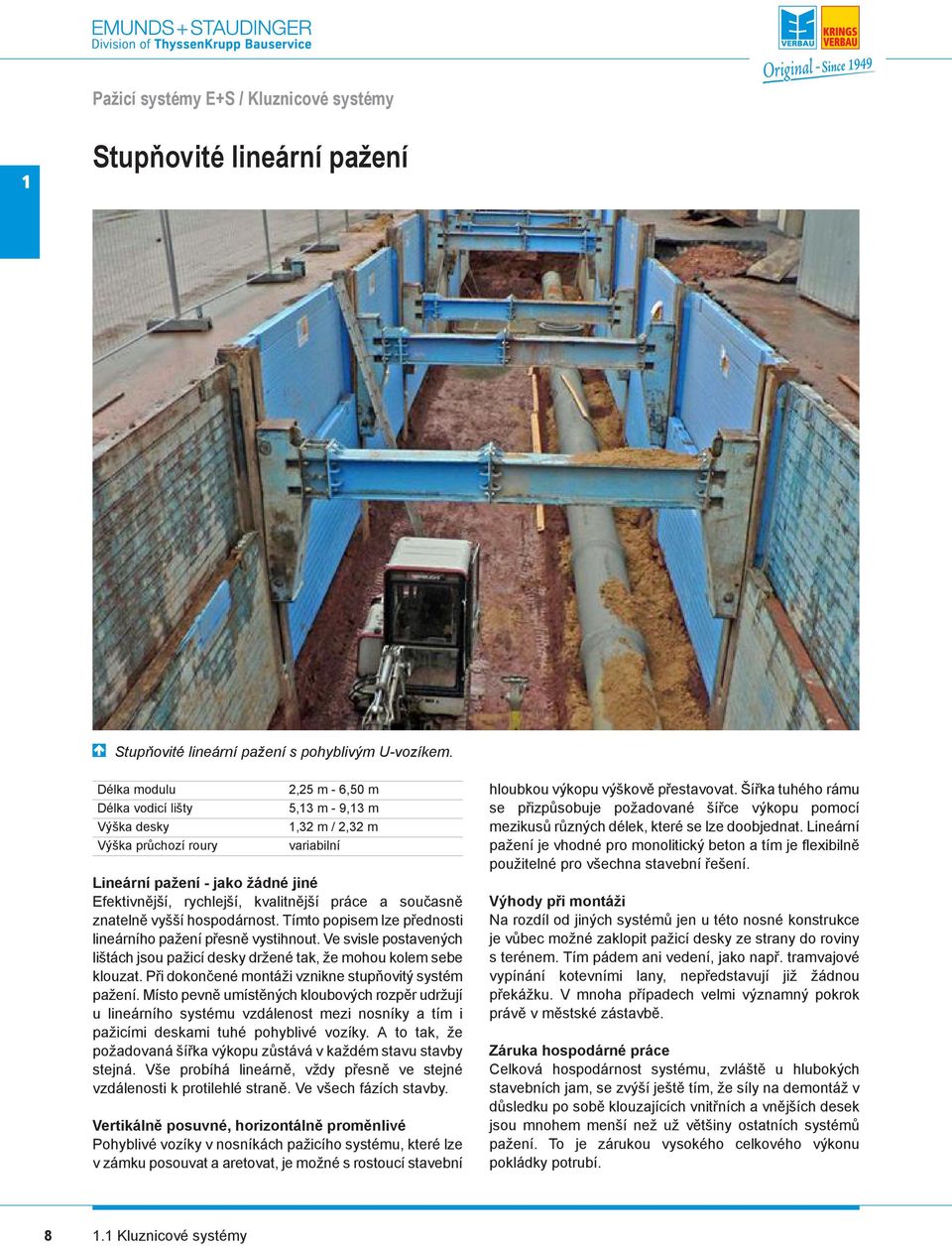

8 Pažicí systémy E+S / Kluznicové systémy Stupňovité lineární pažení Stupňovité lineární pažení s pohyblivým U-vozíkem. Délka vodicí lišty Výška desky Výška průchozí roury 2,25 m - 6,50 m 5,3 m - 9,3 m,32 m / 2,32 m variabilní Lineární pažení - jako žádné jiné Efektivnější, rychlejší, kvalitnější práce a současně znatelně vyšší hospodárnost. Tímto popisem lze přednosti lineárního pažení přesně vystihnout. Ve svisle postavených lištách jsou pažicí desky držené tak, že mohou kolem sebe klouzat. Při dokončené montáži vznikne stupňovitý systém pažení. Místo pevně umístěných kloubových rozpěr udržují u lineárního systému vzdálenost mezi nosníky a tím i pažicími deskami tuhé pohyblivé vozíky. A to tak, že požadovaná šířka výkopu zůstává v každém stavu stavby stejná. Vše probíhá lineárně, vždy přesně ve stejné vzdálenosti k protilehlé straně. Ve všech fázích stavby. Vertikálně posuvné, horizontálně proměnlivé Pohyblivé vozíky v nosníkách pažicího systému, které lze v zámku posouvat a aretovat, je možné s rostoucí stavební hloubkou výkopu výškově přestavovat. Šířka tuhého rámu se přizpůsobuje požadované šířce výkopu pomocí mezikusů různých délek, které se lze doobjednat. Lineární pažení je vhodné pro monolitický beton a tím je flexibilně použitelné pro všechna stavební řešení. Výhody při montáži Na rozdíl od jiných systémů jen u této nosné konstrukce je vůbec možné zaklopit pažicí desky ze strany do roviny s terénem. Tím pádem ani vedení, jako např. tramvajové vypínání kotevními lany, nepředstavují již žádnou překážku. V mnoha případech velmi významný pokrok právě v městské zástavbě. Záruka hospodárné práce Celková hospodárnost systému, zvláště u hlubokých stavebních jam, se zvýší ještě tím, že síly na demontáž v důsledku po sobě klouzajících vnitřních a vnějších desek jsou mnohem menší než už většiny ostatních systémů pažení. To je zárukou vysokého celkového výkonu pokládky potrubí. 8. Kluznicové systémy

9 Stupňovité lineární pažení I II III IV l M Nosník lineárního pažení Lineární pažení - pohyblivý vozík Základová deska Nástavbová deska l c b b c h c t pl Pruchozí délka Šírka pažení / výkopu Svetlá šírka Pruchozí výška Tlouštka desky Stupňovité lineární pažení s pravoúhlým pohyblivým vozíkem nebo U-vozíkem. (Všechny rozměry v mm. Údaje k délce průchozí roury se vztahují k pravoúhlému pohyblivému vozíku.). Kluznicové systémy 9

10 Stupňovité lineární pažení Nosník lineárního pažení Nosník lineárního pažení s injektážní rourou ,3 6,3 7,3 8,3 9,3 995,0.200,0.40,0.865, , ,3 6,3 7,3 7,63 8,3.,3.265,0.522,5.575,0.775,4 Lineární pažení, pohyblivý vozík Lineární pažení, pravoúhlý pohyblivý vozík Lineární pažení, pravoúhlý pohyblivý vozík s kyvnou kladkou dole Lineární pažení, pohyblivý U-vozík 2,00 2,20 2,00 420,0 465,0 550,0 Základové desky -vnější- (výška 2,32 m) ,00 2,7 3,5 3,75 4,25 5,00 6,25 2,25 2,96 3,40 4,25 4,50 5,25 6,50 t p 0,5 0,5 0,5 l c [m] 2,00 2,7 3,5 3,75 4,25 5,00 6,25 540,0 670,0 755,0 865,0 985,0.225,0.545,0.90,0 4,64 6,29 7,3 8,70 9,28 9,86,60 4,50 eh [kn/m²] 49,00 80,00 59,00 49,00 4,40 75,00 54,50 34,70 Nástavbové desky -vnější- (výška,32 m) ,00 2,7 3,5 3,75 4,25 5,00 6,25 2,25 2,96 3,40 4,25 4,50 5,25 6,50 t p 0,5 0,5 0,5 l c [m] 2,00 2,7 3,5 3,75 4,25 5,00 6,25 365,0 450,0 50,0 580,0 640,0 900,0.30,0.400,0 2,64 3,58 4,6 4,95 5,28 5,6 6,60 8,25 eh [kn/m²] 49,00 80,00 59,00 49,00 4,40 75,00 54,50 34,70 Nástavbové desky -vnější- (výška 2,30 m) ,00 5,25 t p 0,5 l c [m] 5,00.700,0,50 eh [kn/m²] 54,50 Základové desky -vnitřní- (výška 2,32 m) ,89 2,60 3,04 3,64 3,89 4,4 2,25 2,96 3,40 4,25 4,50 t p 0,5 l c [m] 2,00 2,7 3,5 3,75 4,25 56,0 650,0 730,0 840,0 965,0.85,0 4,38 6,03 7,05 8,44 9,02 9,58 eh [kn/m²] 76,00 90,00 65,50 45,20 39,40 8,00 0. Kluznicové systémy

11 Stupňovité lineární pažení Základové desky -vnitřní- (výška 2,32 m) (contd.) ,89 6,3 5,25 6,50 t p 0,5 0,5 l c [m] 5,00 6,25.505,0.880,0,34 4,22 eh [kn/m²] 58,0 36,60 Údaje k délce průchozí roury l c se vztahují k pravoúhlému pohyblivému vozíku. Nástavbové desky -vnitřní- (výška,32 m) ,89 2,60 3,04 3,64 3,89 4,4 4,89 6,3 2,25 2,96 3,40 4,25 4,50 5,25 6,50 t p 0,5 0,5 0,5 l c [m] 2,00 2,7 3,5 3,75 4,25 5,00 6,25 355,0 445,0 500,0 570,0 635,0 870,0.090,0.370,0 2,49 3,43 4,0 4,80 5,3 5,45 6,45 8,09 eh [kn/m²] 76,00 90,00 65,50 45,20 39,40 8,00 58,0 36,60 Nástavbové desky -vnitřní- (výška 2,30 m) ,89 2,60 3,04 3,64 3,89 4,4 2,25 2,96 3,40 4,25 4,50 t p 0,5 l c [m] 2,00 2,7 3,5 3,75 4,25 530,0 660,0 740,0 845,0 975,0.409,0 4,35 5,98 6,99 8,37 8,95 9,50 eh [kn/m²] 76,00 90,00 65,50 45,20 39,40 8,00 Základové desky -vnitřní- zesílené (výška 2,32 m) ,04 3,64 3,40 t p 0,5 0,5 l c [m] 3,5 3,75 982,0.25,0 7,05 8,44 eh [kn/m²] 54,40 06,50 Nástavbové desky -vnitřní- zesílené (výška 2,30 m) ,04 3,64 3,40 t p 0,5 0,5 l c [m] 3,5 3,75.080,0.220,0 6,99 8,37 eh [kn/m²] 54,40 06,50 Základové desky -vnitřní- injektáž (výška 2,32 m) A A 3,04 3,64 3,89 3,40 4,25 t p 0,2 0,2 0,2 l c [m] 3,5 3,75 80,0 890,0 980,0 7,05 8,44 9,02 eh [kn/m²] 63,00 43,50 43,90 Nástavbové desky -vnitřní- injektáž (výška,32 m) ,04 3,64 3,40 t p 0,2 0,2 l c [m] 3,5 3,75 572,0 670,0 4,0 4,80 eh [kn/m²] 63,00 43,50 Údaje k délce průchozí roury l c se vztahují k pravoúhlému pohyblivému vozíku.. Kluznicové systémy

12 Stupňovité lineární pažení Výškové kombinace Základní deska - vnjší - Základní deska - vnjší - Nástavbová deska - vnjší - Nástavbová deska - vnjší - Základní deska - vnitní - Nástavbová deska - vnitní - Základní deska - vnjší - Základní deska - vnjší - Zapažená hloubka ca. 4,60 m Základní deska - vnitní - Nástavbová deska - vnitní - Nástavbová deska - vnitní - Zapažená hloubka ca. 6,00 m Základní deska - vnitní - Základní deska - vnitní - Zapažená hloubka ca. 7,30 m Zapažená hloubka ca. 8,30 m Přizpůsobení výšky pažnicové stěny požadované hloubce výkopu lze dosáhnout různou kombinací desek. Uvědomte si prosím, že je možné nastavit i menší hloubky pažení překrytím vnitřní desky s vnější deskou a to až do dosažení maximální výšky. Vložné prvky pro pravoúhlý vozík viz jednokluznicové lineární pažení (str. 5) Vložné prvky pro pohyblivý U-vozík viz jednokluznicové lineární pažení (str. 5) Šířky výkopu Délka mezikusu [m] 0,000 0,40 0,275 0,350 0,375 0,42 0,550,00,650 2,200 3,300 4,400 b c [m] 0,900,040,75,250,275,32,450 2,000 2,550 3,00 4,200 5,300 b [m],540,680,85,890,95,952 2,090 2,640 3,90 3,740 4,840 5,940 Další šířky výkopů jsou možné kombinací rozdílných délek vložených prvků. Větší šířky výkopu možné na vyžádání. 2. Kluznicové systémy

13 Pažicí systémy E+S / Kluznicové systémy Hloubkové lineární pažení Hloubkové lineární pažení Délka vodicí lišty Výška desky Výška průchozí roury 2,25 m - 6,50 m variabilní,32 m / 2,32 m variabilní Inovativní vývoj pro zvlášť velké hloubky Hloubkové lineární pažení je dalším vývojovým stupněm známého výkonného lineárního pažicího systému, při němž dochází k propojení dvou jednotek lineárního pažení. V konečné fázi montáže se doplní oba pažicí moduly, jejichž části mají stejnou délku a působí proti tlaku zeminy nezávisle na sobě. To vše při zajištění výtěžku v enormních hloubkách až 4 m, které jsou pomocí této metody možné. Díky své výkonnosti je tato nová metoda výrazným posunem v oblasti techniky pažení. Používá se při hlubších výkopech pro výstavbu kanálů, šachet a těsnicích jam do hloubky až 4 metrů v závislosti na vlastnostech zeminy. U extrémně špatné, soudržné a lepkavé zeminy s velkou třecí silou mezi jednotlivými pažicími deskami a zeminou se použití nově vyvinutého hloubkového lineárního pažení vyplatí již u hloubek mezi 7 a 0 m, protože zde použití běžného lineárního pažení - především jeho demontáž - může být z důvodu působení vysokých třecích sil obtížná a časově náročná.. Kluznicové systémy 3

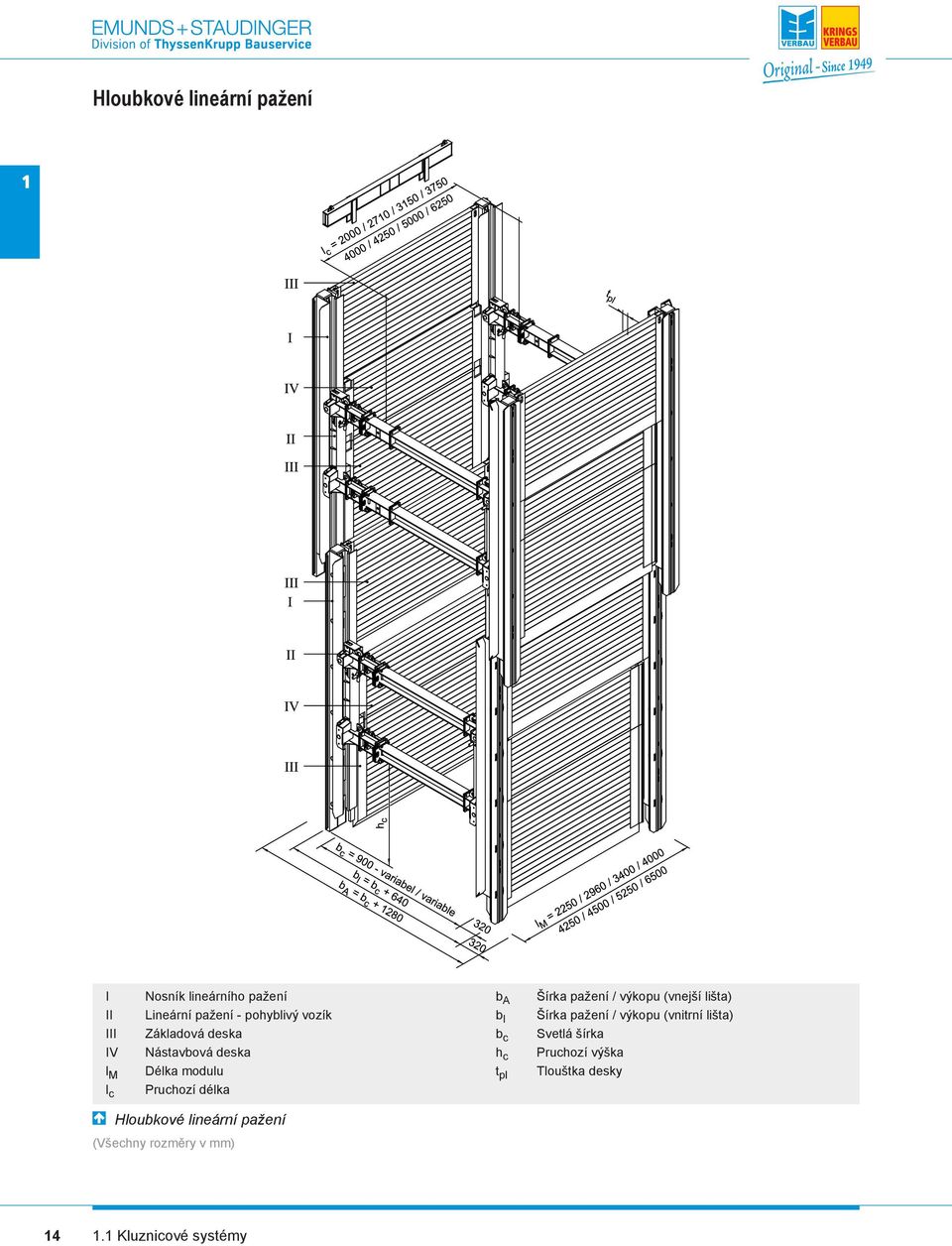

14 Hloubkové lineární pažení I II III IV l M l c Nosník lineárního pažení Lineární pažení - pohyblivý vozík Základová deska Nástavbová deska Pruchozí délka b A b I b c h c t pl Šírka pažení / výkopu (vnejší lišta) Šírka pažení / výkopu (vnitrní lišta) Svetlá šírka Pruchozí výška Tlouštka desky Hloubkové lineární pažení (Všechny rozměry v mm) 4. Kluznicové systémy

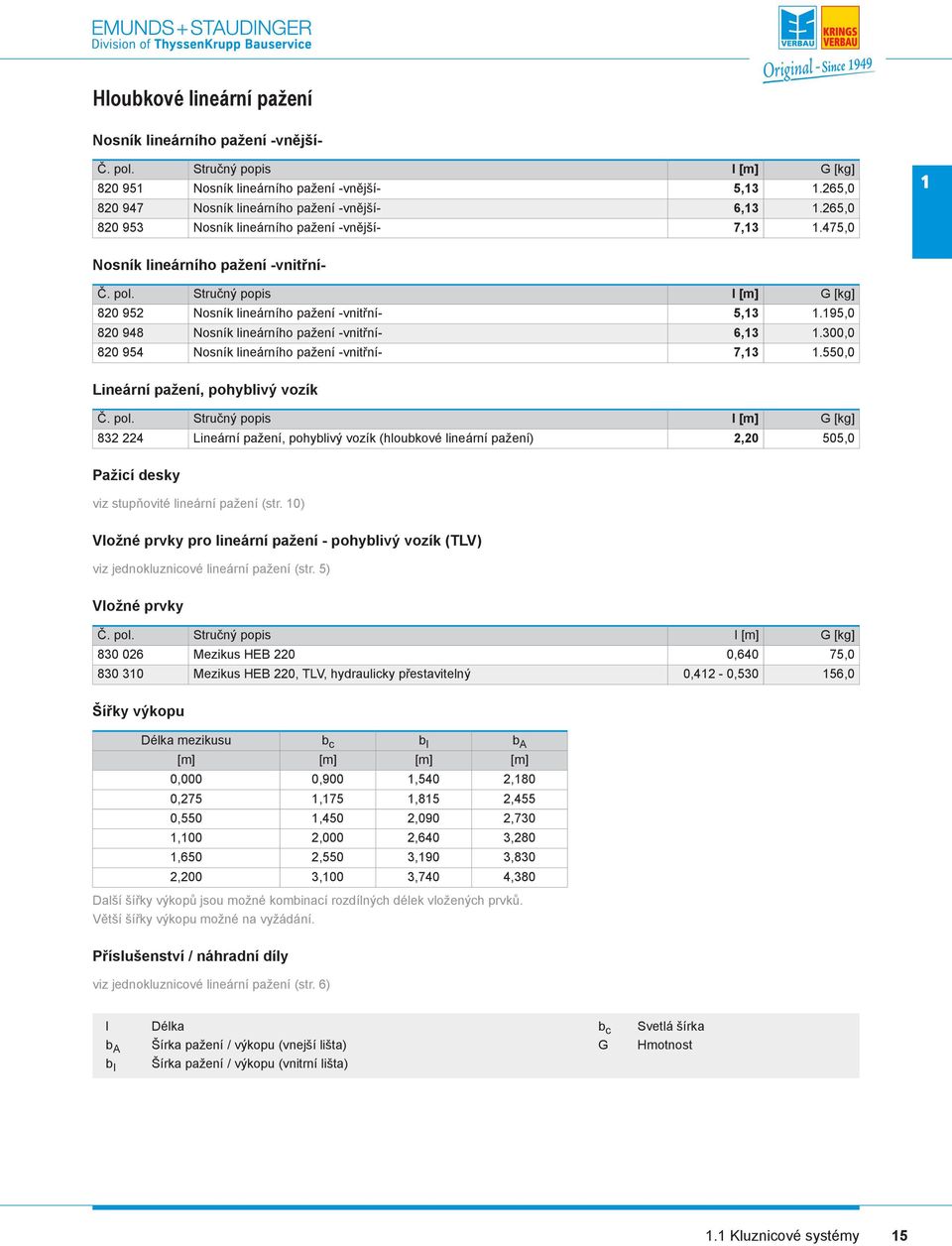

15 Hloubkové lineární pažení Nosník lineárního pažení -vnější Nosník lineárního pažení -vnější- Nosník lineárního pažení -vnější- Nosník lineárního pažení -vnější- 5,3 6,3 7,3.265,0.265,0.475,0 Nosník lineárního pažení -vnitřní Nosník lineárního pažení -vnitřní- Nosník lineárního pažení -vnitřní- Nosník lineárního pažení -vnitřní- 5,3 6,3 7,3.95,0.300,0.550,0 Lineární pažení, pohyblivý vozík Lineární pažení, pohyblivý vozík (hloubkové lineární pažení) 2,20 505,0 Pažicí desky viz stupňovité lineární pažení (str. 0) Vložné prvky pro lineární pažení - pohyblivý vozík (TLV) viz jednokluznicové lineární pažení (str. 5) Vložné prvky Mezikus HEB 220 Mezikus HEB 220, TLV, hydraulicky přestavitelný 0,640 0,42-0,530 75,0 56,0 Šířky výkopu Délka mezikusu [m] 0,000 0,275 0,550,00,650 2,200 b c [m] 0,900,75,450 2,000 2,550 3,00 b I [m],540,85 2,090 2,640 3,90 3,740 Další šířky výkopů jsou možné kombinací rozdílných délek vložených prvků. Větší šířky výkopu možné na vyžádání. b A [m] 2,80 2,455 2,730 3,280 3,830 4,380 Příslušenství / náhradní díly viz jednokluznicové lineární pažení (str. 6) l b A b I Délka Šírka pažení / výkopu (vnejší lišta) Šírka pažení / výkopu (vnitrní lišta) b c G Svetlá šírka Hmotnost. Kluznicové systémy 5

16 Pažicí systémy E+S / Kluznicové systémy Jednokluznicové městské lineární pažení Jednokluznicové městské lineární pažení Délka vodicí lišty Výška komorového prvku Délka kanálové pažnice (KD VI/8) 2,84 m / 4,38 m 4,3 m,00 m variabilní Drobná vedení jsou překážkou velkoplošného pažení Systémy velkoplošného pažení jsou - přes ostatní výhody - pro použití v částech výkopů s mnoha křižujícími vedeními již z funkčně-technických důvodů vyloučené. Uvnitř probíhá vedení zvenku probíhá provoz Při pažení jam v městské zástavbě se na jedné straně musí brát ohled na četná zásobovací vedení, která kříží výkop. Na druhé straně, pokud se v těsném sousedství nachází zástavba a z důvodu dopravních komunikací vedených často v bezprostřední blízkosti jámy, se nesmí přenášet žádné vibrace nebo otřesy na půdu mimo jámu. Použijte kombinaci Lineární pažení pro městskou zástavbu lze kombinovat s konstrukčními prvky systému lineárního pažení E+S - s nosníky, rámovými vozíky a velkoplošnými pažicími deskami. Tak je možné na jednom staveništi spojit přednosti lineárního pažení pro městskou zástavbu s výhodami velkoplošného pažení. Otvírají se vám tak zcela nové perspektivy kalkulace a hospodárnosti. 6. Kluznicové systémy

17 Jednokluznicové městské lineární pažení I II III IV V VI VII Nosník lineárního pažení Lineární pažení - pohyblivý vozík Základová deska Nástavbová deska Pažnicový komorový prvek Universal DKU Kanálová pažnicen Konstrukce stabilizacního nosníku l M l c b b c h c t pl Pruchozí délka Šírka pažení / výkopu Svetlá šírka Pruchozí výška Tlouštka desky Jednokluznicové městské lineární pažení s pravoúhlým pohyblivým vozíkem nebo U-vozíkem. (Všechny rozměry v mm. Údaje k délce průchozí roury se vztahují k pravoúhlému pohyblivému vozíku.). Kluznicové systémy 7

18 Jednokluznicové městské lineární pažení Nosník lineárního pažení Nosník lineárního pažení EGS 4,3 75,0 Lineární pažení, pohyblivý vozík Lineární pažení, pravoúhlý pohyblivý vozík Lineární pažení, pohyblivý U-vozík 2,00 2,00 420,0 550,0 Pažnicový komorový prvek Universal DKU (výška,00 m) t p l c [m] Pažnicový komorový prvek Universal DKU 2,27 2,84 0,3, Pažnicový komorový prvek Universal DKU 3,8 4,38 0,3 3,29 Další pažnicové komorové prvky v délkách 3,64 m a 3,89 m najdete na naší domovské stránce 50,0 785,0 Pažicí desky viz jednokluznicové lineární pažení (str. 4) Stabilizační nosník Stabilizace komorového pažnicového prvku Universal DKU, délka modulu 2,84 m (jednoduchá kluznicová lišta E+S) Stabilizace komorového pažnicového prvku Universal DKU, délka modulu 4,38 m (jednoduchá kluznicová lišta E+S) 2,60 4,4 2,84 4,38 300,0 445,0 Vložné prvky viz jednokluznicové lineární pažení (str. 5) Šířky výkopu viz jednokluznicové lineární pažení (str. 6) Příslušenství / náhradní díly viz jednokluznicové lineární pažení (str. 6) l l M l c t pl Délka Pruchozí délka Tlouštka desky A G G / VP Plocha Hmotnost Hmotnost / pažicí deska Údaje k délce průchozí roury l c se vztahují k pravoúhlému pohyblivému vozíku. 8. Kluznicové systémy

19 Pažicí systémy E+S / Kluznicové systémy Stupňovité městské lineární pažení Stupňovité městské lineární pažení Délka vodicí lišty Výška komorového prvku Délka kanálové pažnice (KD VI/8) 3,70 m 5,3 m - 9,3 m,00 m variabilní První stupňovité lineární pažení v městské zástavbě, pokrok prostřednictvím inovací Firma E+S, jako jeden z vedoucích odborníků pro vysoce výkonné ocelové pažicí systémy na celosvětovém trhu, se zabývala problémy souvisejícími s hloubkovým městským pažením. Řešení: další milník v působivé řadě inovativních systémů z dílny E+S, stupňovité městské lineární pažení. Uprostřed města až do hloubky 7,00 m Nový vývoj E+S představuje vstup do nové výkonové dimenze. Umožňuje městské pažení výkopů s mnoha různoběžně položenými vedeními do hloubky přibližně 7,00 m zcela bez vibrací a otřesů. Okolní zemina: nedotčená Montáž i demontáž probíhá v podstatě bez otřesů. Sousední stavební objekty či komunikace nejsou negativně ovlivněny. Stupňovitě do hloubky Stupňovité městské lineární pažení je z hlediska funkce srovnatelné s moderním stupňovitým velkoplošným pažením. Krátké pažnice jsou stupňovitě zaváděny do rovněž stupňovitě uspořádaných komor. Komory se pohybují ve speciálních nosnících, které se osvědčily už u lineárního pažicího systému E+S. Tak vznikají dvě po sobě navzájem posuvné desky, kterými lze v hloubce do více než 7,00 m pohybovat nezávisle na sobě.. Kluznicové systémy 9

20 Stupňovité městské lineární pažení I II III IV V VI VII VIII Nosník lineárního pažení Lineární pažení - pohyblivý vozík Základová deska Nástavbová deska Pažnicový komorový prvek (vnejší pás) Pažnicový komorový prvek (vnitrní pás) Kanálové pažnice (vnejší stabilizace) Kanálové pažnice (vnitrní stabilizace) IX X l M l c b b c h c t pl Konstrukce stabilizacního nosníku (vnejší stabilizace) Konstrukce stabilizacního nosníku (vnitrní stabilizace) Pruchozí délka Šírka pažení / výkopu Svetlá šírka Pruchozí výška Tlouštka desky Stupňovité městské lineární pažení s pravoúhlým pohyblivým vozíkem nebo U-vozíkem. (Všechny rozměry v mm. Údaje k délce průchozí roury se vztahují k pravoúhlému pohyblivému vozíku.) 20. Kluznicové systémy

21 Stupňovité městské lineární pažení Nosník lineárního pažení ,3 6,3 7,3 8,3 9,3 995,0.200,0.40,0.865, ,0 Lineární pažení, pohyblivý vozík Lineární pažení, pravoúhlý pohyblivý vozík Lineární pažení, pravoúhlý pohyblivý vozík s kyvnou kladkou dole Lineární pažení, pohyblivý U-vozík 2,00 2,20 2,00 420,0 465,0 550,0 Pažnicový komorový prvek -vnější pás- (výška,00 m) ,45 3,70 t p 0,30 l c [m] 3,45.330,0 Pažnicový komorový prvek -vnitřní pás- (výška,00 m) ,34 3,70 t p 0,30 l c [m] 3,45.27,0 Základové desky -vnější- (výška 2,32 m) ,45 3,70 t p l c [m] 3,45 805,0 8,00 Nástavbové desky -vnější- (výška,32 m) ,45 3,70 t p l c [m] 3,45 560,0 4,55 Základové desky -vnitřní- (výška 2,32 m) ,34 3,70 t p l c [m] 3,45 785,0 7,75 Nástavbové desky -vnitřní ,34 3,34 3,70 3,70 h [m],32 2,30 t p l c [m] 3,45 3,45 550,0 795,0 4,4 7,68 Údaje k délce průchozí roury l c se vztahují k pravoúhlému pohyblivému vozíku. Stabilizace (dvojitá kluznicová lišta komorového pažnicového prvku) Stabilizační nosník -vnitřní- (dvojitá kluznicová lišta) Stabilizační nosník -vnější- (dvojitá kluznicová lišta) 3,30 3,46 3,70 3,70 254,0 374,0 Mezikusy / šířky výkopů / příslušenství / náhradní díly Mezikusy viz jednoduché lineární pažení (str. 5) Šířky výkopů viz stupňovité lineární pažení (str. 2) Příslušenství / náhradní díly viz jednoduché lineární pažení (str. 6). Kluznicové systémy 2

22 Pažicí systémy E+S / Kluznicové systémy Rohové jednokluznicové pažení Rohové jednokluznicové pažení Délka vodicí lišty Výška desky Šířka pažení 2,3 m - 6,38 m 4,3 m,32 m / 2,32 m,75 m - 6,00 m speciálních výztužných systémů. Veškeré síly jsou zachyceny pažicími deskami. Pažení s rohovými lištami může být s příslušnými nosníky v provedení jako jednolištové nebo stupňovité. Speciální řešení pro šachetní stavební díla Pažení s rohovými lištami je speciální řešení mimo jiné pro šachetní stavební díla. Při použití jako šachetní pažení je zpravidla tvořeno vždy 4 kluznicovými deskami a 4 rohovými nosnými lištami. Obejde se přitom bez V důsledku párového použití desek různých délek lze budovat pravoúhlé stavební jámy různé velikosti. 22. Kluznicové systémy

23 Rohové jednokluznicové pažení I II III l M l c Nosník rohového pažení Základová deska Nástavbová deska Pruchozí délka b b c h c l ZwSt Šírka pažení / výkopu Svetlá šírka Pruchozí výška Délka mezikusu Rohové jednokluznicové pažení (Všechny rozměry v mm). Kluznicové systémy 23

24 Rohové jednokluznicové pažení Nosník rohového pažení Nosník rohového pažení Nosník rohového pažení 2,30 4,3 70,0 357,5 Pažicí desky viz jednokluznicové lineární pažení (str. 4) Možnosti montáže Příklad: čelního pažení I M = 3,28 m -> potřebná kombinace mezikusů pro pohyblivý vozík v lineárním pažicím poli: 990 mm l l M l c Délka Pruchozí délka l pl b c G Délka desky Svetlá šírka Hmotnost 24. Kluznicové systémy

25 Pažicí systémy E+S / Kluznicové systémy Rohové stupňovité pažení Rohové stupňovité pažení Délka vodicí lišty Výška desky Šířka pažení 2,25 m - 6,50 m 5,3 m / 6,3 m,32 m / 2,32 m,89 m - 6,4 m speciálních výztužných systémů. Veškeré síly jsou zachyceny pažicími deskami. Pažení s rohovými lištami může být s příslušnými nosníky v provedení jako jednolištové nebo stupňovité. Speciální řešení pro šachetní stavební díla Pažení s rohovými lištami je speciální řešení mimo jiné pro šachetní stavební díla. Při použití jako šachetní pažení je zpravidla tvořeno vždy 4 kluznicovými deskami a 4 rohovými nosnými lištami. Obejde se přitom bez V důsledku párového použití desek různých délek lze budovat pravoúhlé stavební jámy různé velikosti.. Kluznicové systémy 25

26 Rohové stupňovité pažení I II III l M l c Nosník rohového pažení Základová deska Nástavbová deska Pruchozí délka b b c h c l ZwSt Šírka pažení / výkopu Svetlá šírka Pruchozí výška Délka mezikusu Rohové stupňovité pažení (Všechny rozměry v mm) 26. Kluznicové systémy

27 Rohové stupňovité pažení Nosník rohového pažení Nosník rohového pažení Nosník rohového pažení 5,3 6,3 720,0 900,0 Pažicí desky viz stupňovité lineární pažení (str. 0) Možnosti montáže Příklad: čelního pažení I M = 3,40 m -> potřebná kombinace mezikusů pro pohyblivý vozík v lineárním pažicím poli: 240 mm l l M l c l Apl Délka Pruchozí délka Délka vnejší desky l Ipl b c G Délka vnitrní desky Svetlá šírka Hmotnost. Kluznicové systémy 27

28 Pažicí systémy E+S / Kluznicové systémy Čelní pažení s pažnicemi Čelní pažení s pažnicemi Alternativa pro protlaky Jako alternativa čelního pažení pomocí velkoplošných desek se používají kanálové pažnice a štětovnice. Protože se pažnice / štětovnice nesmějí opírat o rozpěrný systém, přebírají zátěž nastavených / kotvených štětovnic speciální rozšiřitelné příčné nosníky, které jsou vedeny svislou vodicí lištou. Čelní pažení se zvláště doporučuje při pažení protlaků. Pažnice / štětovnice zde slouží jako podpěra stroje pro posun roury a navíc zajišťují otvor pro protažení roury. 28. Kluznicové systémy

29 Čelní pažení s pažnicemi I II b Adaptér pro celní pažení Mezikusy Šírka pažení / výkopu b c d KD Svetlá šírka Tlouštka kanálové pažnice Čelní pažení s pažnicemi (Všechny rozměry v mm). Kluznicové systémy 29

30 Čelní pažení s pažnicemi Čelní pažení - adaptér ,45 32,0 Vložné prvky Mezikus HEA 360 Mezikus HEA 360 Mezikus HEA 360 Mezikus HEA 360 Mezikus HEA 360 Mezikus HEA 360 Mezikus HEA 360 Mezikus HEA 360 Mezikus HEA 360 Mezikus HEA 360 Mezikus HEA 360 Mezikus HEA 360 Mezikus HEA 360 Mezikus HEA 360 Mezikus HEA 360 Mezikus HEA 360 Mezikus HEA 360 Mezikus HEA 360 Mezikus HEA 360 Mezikus HEA 360 Mezikus HEA 360 0,40 0,275 0,375 0,45 0,550,00,650 2,200 2,475 3,00 3,62 3,300 3,400 3,575 3,75 3,850 4,400 4,950 5,500 6,050 7,700,040,75,275,35,450 2,000 2,550 3,00 3, ,062 4,200 4,300 4,475 4,65 4,750 5,300 5,850 6,400 6,950 8,600 65,0 85,0 95,0 00,0 4,0 75,0 240,0 304,0 340,0 42,0 420,0 436,0 447,0 468,0 485,0 500,0 56,0 626,0 693,0 758,0 948,0 Příslušenství / náhradní díly viz jednokluznicové lineární pažení (str. 6) l b Délka Šírka pažení / výkopu b c G Svetlá šírka Hmotnost 30. Kluznicové systémy

31 Pažicí systémy E+S / Kluznicové systémy Čelní pažení s kluznicovými deskami Čelní pažení s kluznicovými deskami Standardní kluznicové desky pro čelní pažení Další alternativou čelního pažení je čelní pažení ze standardních kluznicových desek, které jsou v závislosti na kuželu svahu nasazovány smontováním nebo postupným zapouštěním co nejpozději. Desky jsou opřeny o svislé vodicí lišty a přes vybočení vnějších desek jsou vedeny příčným směrem.. Kluznicové systémy 3

32 Čelní pažení s kluznicovými deskami I II l pl Základová deska Nástavbová deska Délka desky b b c t Apl Šírka pažení / výkopu Svetlá šírka Tlouštka vnejší desky Kopfverbau mit Gleitschienenplatten (Všechny rozměry v mm) Pažicí desky viz stupňovité lineární pažení (str. 0) Šířky výkopu l pl [m] 2,00 2,7 3,5 3,75 4,25 5,00 l M [m] 2,25 2,96 3,40 4,25 4,50 5,25 min. b c [m],490 2,80 2,690 3,240 3,475 3,790 4,475 Kombinace mezikusů [mm] 2*20 / 550 2*20 / 40 / / / / / 550 / / 00 / 2200 max. b c [m],725 2,42 2,825 3,475 3,750 3,925 4,62 Kombinace mezikusů [mm] 275 / / / / / 375 / / 550 / / 00 / Kluznicové systémy

33 Pažicí systémy Krings / Kluznicové systémy Jednoduchá kluznice EG PV 2 Jednoduchá kluznice EG PV Vestavná hloubka Výška průchozí roury Zemní tlak Délka desky Výška základového prvku Výška nástavbového prvku max. m variabilní 32,70-25,00 kn/m² 2,00 m - 7,00 m 2,32 m,30 m zajištěno optimální zachycení zatížení ve správném místě. Tento rám zajišťuje absolutně paralelní polohu kluznic. Tím pádem je umožněno dobré klouzání rámu a jednotlivých desek a vzniká malé tření. Tento princip se vyplácí zvláště při demontáži. Optimální pracovní prostor díky posuvným pohyblivým vozíkům Silně zatížitelný systém jednoduchého kluznicového pažení EG PV (paralelní pažení) pro vysoké nároky v robustním ale lehkoběžném provedení umožňuje snadnou práci v důsledku fixování vertikálně posuvného pojezdového vozíku do staticky žádoucí montážní polohy. Tím je Systém je také velmi vhodný pro stavbu kanálů z monolitického betonu. Po zatuhnutí betonové dno převezme statické rozepření lišt ve spodní části. Pohyblivý vozík lze tak posunout zcela nahoru a tím vznikne optimální pracovní prostor umožňující budování kanálů až nad 3,00 m vestavné hloubky. Rozšíření pro větší šířky výkopu se provádí vložením přírubových mezikusů. 2. Kluznicové systémy 33

34 Jednoduchá kluznice EG PV 2 I II III IV l M Kluznice Paralelní pažení, pohyblivý vozík Základová deska Nástavbová deska l c b b c h c t pl Pruchozí délka Šírka pažení / výkopu Svetlá šírka Pruchozí výška Tlouštka desky Jednoduchá kluznice EG PV s pohyblivým U-vozíkem nebo s pravoúhlým vozíkem (Všechny rozměry v mm. Údaje k délce průchozí roury se vztahují k pravoúhlému pohyblivému vozíku.) Kluznicové systémy

35 Jednoduchá kluznice EG PV Kluznice Jednoduchá kluznice EG PV 489,0 Pohyblivý vozík Pravoúhlý pohyblivý vozík 22 x 260 Pohyblivý vozík U 700 x 450 7,4 450,0 2 Vložné prvky pro SL PV R 22x Mezikus HEB Mezikus HEB Mezikus HEB Mezikus HEB 240 Mezikusy se dodávají na přání ve všech délkách a mohou se kombinovat. 0,500,000,500 2,000 24,9 52,0 72,0 78,0 Vložné prvky pro SL PV U 700x Mezikus HEA 450 Mezikus HEA 450 Mezikus HEA 450 Mezikus HEA 450 Mezikus HEA 450 0,275 0,550,00,650 2,200 95,0 30,0 207,0 286,0 362,0 Šířky pažení pro pravoúhlý pohyblivý vozík 22 x 260 Délka mezikusu [m] 0,000 0,500,000,500 2,000 Pažicí deska KRI 2,00-3,50 0,540,040,540 2,040 2,540 b [m] 0,760,260,760 2,260 2,760 Pažicí deska KRU 2,00-3,50 0,465 0,965,465,965 2,465 b [m] 0,685,85,685 2,85 2,685 Pažicí deska KRI - 5,00 0,540,040,540 2,040 2,540 b [m] 0,790,290,790 2,290 2,790 Pažicí deska KRU - 5,00 0,435 0,935,435,935 2,435 b [m] 0,685,85,685 2,85 2,685 Pažicí deska KRI 6,00-7,00 0,405 0,905,405,905 2,405 b [m] 0,705,205,705 2,205 2,705 Pažicí deska KRA 6,00-7,00 0,520,020,520 2,020 2,520 b [m] 0,820,320,820 2,320 2,820 Šířky pažení pro pohyblivý vozík U 700 x 450 Délka mezikusu [m] 0,000 0,275 0,550,00,650 2,200 Pažicí deska KRI 2,00-3,50 0,995,270,545 2,095 2,645 3,95 b [m],25,490,765 2,35 2,865 3,45 Pažicí deska KRU 2,00-3,50 0,925,200,475 2,025 2,575 3,25 b [m],45,420,695 2,245 2,795 3,345 Pažicí deska KRI - 5,00 0,995,270,545 2,095 2,645 3,95 b [m],245,520,795 2,345 2,895 3,445 Pažicí deska KRU - 5,00 0,895,70,445,995 2,545 3,095 b [m],45,420,695 2,245 2,795 3,345 Pažicí deska KRI 6,00-7,00 0,865,40,45,965 2,55 3,065 b [m],65,440,75 2,265 2,85 3,365 Pažicí deska KRA 6,00-7,00 0,975,250,525 2,075 2,625 3,75 b [m],275,550,825 2,375 2,925 3, Kluznicové systémy 35

36 Jednoduchá kluznice EG PV Příslušenství / náhradní díly IA 050F IA 020F IB 0470F IB 064F Adaptér komorového pažnicového prvku Universal DKU, rohové pažení H=0,50 m KDIV (jednoduchá kluznicová lišta KRINGS) Adaptér komorového pažnicového prvku Universal DKU, rohové pažení H=0,50 m KDVI Adaptér komorového pažnicového prvku Universal DKU, rohové pažení H=0,50 m KDVI (jednoduchá kluznicová lišta KRINGS) Adaptér komorového pažnicového prvku Universal DKU, rohové pažení H=,00 m KDIV Adaptér komorového pažnicového prvku Universal DKU, rohové pažení H=,00 m KDVI (jednoduchá kluznicová lišta KRINGS) Čep 0 x 80 mm Čep 25 x 43 Lanový závěs 4pramenný, 800 x 20 Lanový závěs 4pramenný, 2800 x 20 Matice M 6 Matice M 24 Matice M 36 Opěrná patka pažnicového komorového prvku DKU Sklopná pružinová zástrčka 42 x 6 Šroub M 6 x 70 Šroub M 24 x 80 Šroub M 36 x 80 Stabilizace komorového pažnicového prvku Universal DKU, délka modulu 2,77 m (jednoduchá kluznicová lišta Krings) Stabilizace komorového pažnicového prvku Universal DKU, délka modulu 3,77 m (jednoduchá kluznicová lišta Krings) Stabilizace komorového pažnicového prvku Universal DKU, délka modulu 4,27 m (jednoduchá kluznicová lišta Krings) Tažné oko pro hlavu desky 70 x 50 Tlačný trámec E+S / Krings (GLS) Tlačný trámec E+S / Krings (GLS) Tlačný trámec E+S / Krings (GLS, pažení Medium, Magnum, KS 00) Tlačný trámec E+S / Krings (GLS, pažení Medium, Magnum, KS 00) Tlačný trámec E+S / Krings (GLS, pažení Medium, Magnum, KS 00) Tlačný trámec E+S / Krings (GLS, pažení Medium, Magnum, KS 00) Vodicí rám komorové pažnice DKU Vodicí rám komorové pažnice DKU Závěsný řetěz KL ,25,80 2,80 0,042 2,524 3,524 4,024 4,60 5,80,60 2,35 2,80 3,40 2,27 3,8 5,000 38,0 55,0 30,0 94,0 60,0 2,6, 40,0 46,0 0, 0, 0,4 40,0 0, 0, 0,4,0 209,0 355,0 400,0 6,0 425,0 525,0 75,5 236,0 27,0 38,0 05,0 75,0 25,7 d [m] 0,080 0,043 0,006 Norma DIN 695 DIN 934 DIN 934 DIN 694 DIN 933 DIN 933 l l M l c b Délka Pruchozí délka Šírka pažení / výkopu b c G d Svetlá šírka Hmotnost Pruchozí roury Kluznicové systémy

37 Pažicí systémy Krings / Kluznicové systémy Dvojitá kluznice DG PV 2 Dvojitá kluznice DG PV Vestavná hloubka Výška průchozí roury Zemní tlak Délka desky Výška základového prvku Výška nástavbového prvku max. 7,00 m variabilní 32,70-25,00 kn/m² 2,00 m - 7,00 m 2,32 m,33 m Maximálně možný pracovní prostor díky posuvným pohyblivým vozíkům Silně zatížitelný systém pažení s dvojitými kluznicemi DG PV (paralelní pažení) pro vysoké nároky v robustním ale lehkoběžném provedení umožňuje snadnou práci v důsledku fixování vertikálně posuvného pojezdového vozíku do staticky žádoucí montážní polohy. Tím je zajištěno optimální zachycení zatížení ve správném místě. Tento rám zajišťuje absolutně paralelní polohu kluznic. Tím pádem je umožněno dobré klouzání rámu i jednotlivých desek a vzniká malé tření. Tento princip se vyplácí zvláště při demontáži. Systém je také velmi vhodný pro stavbu kanálů z monolitického betonu. Po zatuhnutí betonové dno převezme statické rozepření lišt ve spodní části. Pohyblivý vozík lze tak posunout zcela nahoru a tím vznikne optimální pracovní prostor umožňující budování kanálů až nad 5,00 m vestavné hloubky. Rozšíření pro větší šířky výkopu se provádí vložením přírubových mezikusů. K dostání posuvné vozíky v pravoúhlém nebo U-provedení pro zajištění největšího možného pracovního prostoru ze všech dodavatelů. 2. Kluznicové systémy 37

38 Dvojitá kluznice DG PV 2 I II III IV l M Kluznice Paralelní pažení, pohyblivý vozík Základová deska Nástavbová deska l c b b c h c t pl Pruchozí délka Šírka pažení / výkopu Svetlá šírka Pruchozí výška Tlouštka desky Dvojitá kluznice DG PV s pravoúhlým pohyblivým vozíkem nebo U-vozíkem. (Všechny rozměry v mm. Údaje k délce průchozí roury se vztahují k pravoúhlému pohyblivému vozíku.) Kluznicové systémy

39 Dvojitá kluznice DG PV Kluznice Dvojitá kluznice DG PV Dvojitá kluznice DG PV Dvojitá kluznice DG PV ,80 6,00 7,00 980,0.235,0.475,0 Pohyblivý vozík Pravoúhlý pohyblivý vozík 250 x Pravoúhlý pohyblivý vozík 250 x Pohyblivý vozík U 700 x ,0 392,0 450,0 2 Vložné prvky pro SL PV R 250 / 330x Mezikus HEB 240, L=500x305 mm Mezikus HEB 240, L=000x305 mm Mezikus HEB 240, L=500x305 mm Mezikus HEB 240, L=2000x305 mm Mezikusy se dodávají na přání ve všech délkách a mohou se kombinovat. 0,50,00,50 2,00 64,9 06,5 48,0 90,0 Vložné prvky pro SL PV U 700x450 viz jednoduchá kluznice EG PV (str. 35) Šířky pažení pro pravoúhlý pohyblivý vozík 250 / 330 x 405 Délka mezikusu [m] 0,000 0,500,000,500 2,000 Pažicí deska KRI 2,00-3,50 0,825,325,825 2,325 2,825 b [m],350,850 2,350 2,850 3,350 Pažicí deska KRU 2,00-3,50 0,755,255,755 2,255 2,755 b [m],275,775 2,275 2,775 3,275 Pažicí deska KRI - 5,00 0,825,325,825 2,325 2,825 b [m],380,880 2,380 2,880 3,380 Pažicí deska KRU - 5,00 0,725,225,725 2,225 2,725 b [m],275,775 2,275 2,775 3,275 Pažicí deska KR 6,00-7,00 0,695,95,695 2,95 2,695 b [m],40,90 2,40 2,90 3,40 Šířky pažení pro pohyblivý vozík U 700 x 450 Délka mezikusu [m] 0,000 0,275 0,550,00,650 2,200 Pažicí deska KRI 2,00-3,50 0,995,270,545 2,095 2,645 3,95 b [m],520,795 2,070 2,620 3,70 3,720 Pažicí deska KRU 2,00-3,50 0,925,200,475 2,025 2,575 3,25 b [m],445,720,995 2,545 3,095 3,645 Pažicí deska KRI - 5,00 0,995,270,545 2,095 2,645 3,95 b [m],550,825 2,00 2,650 3,200 3,750 Pažicí deska KRU - 5,00 0,895,70,445,995 2,545 3,095 b [m],445,720,995 2,545 3,095 3,645 Pažicí deska KR 6,00-7,00 0,865,40,45,965 2,55 3,065 b [m],580,855 2,30 2,680 3,230 3,780 Příslušenství / náhradní díly viz jednoduchá kluznice EG PV (str. 36) 2. Kluznicové systémy 39

40 Pažicí systémy Krings / Kluznicové systémy Jednoduchá kluznice pro městské paralelní pažení 2 Jednoduchá kluznice pro městské paralelní pažení Délka vodicí lišty Výška komorového prvku Délka kanálové pažnice (KD VI/8) 2,77 m / 4,27 m m,00 m variabilní Drobná vedení jsou překážkou velkoplošného pažení Systémy velkoplošného pažení jsou - přes ostatní výhody - pro použití v částech výkopů s mnoha křižujícími vedeními již z funkčně-technických důvodů vyloučené. Uvnitř probíhá vedení zvenku probíhá provoz Při pažení jam v městské zástavbě se na jedné straně musí brát ohled na četná zásobovací vedení, která kříží výkop. Na druhé straně, pokud se v těsném sousedství nachází zástavba a z důvodu dopravních komunikací vedených často v bezprostřední blízkosti jámy, se nesmí přenášet žádné vibrace nebo otřesy na půdu mimo jámu. Použijte kombinaci Paralelní pažení pro městskou zástavbu lze kombinovat s konstrukčními prvky systému paralelního pažení Krings - s nosníky, rámovými vozíky a velkoplošnými pažicími deskami. Tak je možné na jednom staveništi spojit přednosti paralelního pažení pro městskou zástavbu s výhodami velkoplošného pažení. Otvírají se vám tak zcela nové perspektivy kalkulace a hospodárnosti Kluznicové systémy

41 Jednoduchá kluznice pro městské paralelní pažení 2 I II III IV V VI VII Kluznice Paralelní pažení, pohyblivý vozík Základová deska Nástavbová deska Pažnicový komorový prvek Universal DKU Kanálová pažnicen Konstrukce stabilizacního nosníku l M l c b b c h c t pl Pruchozí délka Šírka pažení / výkopu Svetlá šírka Pruchozí výška Tlouštka desky Jednokluznicové městské paralelní pažení s pravoúhlým pohyblivým vozíkem nebo U-vozíkem. (Všechny rozměry v mm. Údaje k délce průchozí roury se vztahují k pravoúhlému pohyblivému vozíku.) 2. Kluznicové systémy 4

42 Jednoduchá kluznice pro městské paralelní pažení Kluznice Jednoduchá kluznice EG PV 489,0 Paralelní pažení, pohyblivý vozík Pravoúhlý pohyblivý vozík 22 x 260 Pohyblivý vozík U 700 x 450 Označení SL PV R 22 x 260 SL PV U 700 x 450 7,4 450,0 Pažnicový komorový prvek Universal DKU (výška,00 m) Pažnicový komorový prvek Universal DKU Pažnicový komorový prvek Universal DKU 2,27 3,8 2,77 4,27 t p 0,3 0,3 l c [m] 2,6 4, 50,0 785,0 Další pažnicové komorové prvky najdete na naší domovské stránce Údaje k délce průchozí roury l c se vztahují k pravoúhlému pohyblivému vozíku. Stabilizační nosník Stabilizace komorového pažnicového prvku Universal DKU, délka modulu 2,77 m (jednoduchá kluznicová lišta Krings) Stabilizace komorového pažnicového prvku Universal DKU, délka modulu 4,27 m (jednoduchá kluznicová lišta Krings) 2,524 4,024 2,77 4,27 209,0 400,0 Vložné prvky viz jednoduchá kluznice EG PV (str. 35) Šířky výkopu viz jednoduchá kluznice EG PV (str. 35) Příslušenství / náhradní díly viz jednoduchá kluznice EG PV (str. 36) l l M l c Délka Pruchozí délka t pl G Tlouštka desky Hmotnost Kluznicové systémy

43 Pažicí systémy Krings / Kluznicové systémy Rohové kluznicové pažení EG Eck / DG Eck 2 Rohové kluznicové pažení EG Eck / DG Eck Vestavná hloubka Zemní tlak Délka desky Výška základového prvku Výška nástavbového prvku max. 5,50 m 32,70-25,00 kn/m² 2,00 m - 7,00 m 2,32 m,33 m Hospodárné řešení k zajištění stěn šachet Pažení jam KRINGS nabízí díky malému počtu ale efektivně využitelných pažicích komponentů řešení prakticky pro každý typ stavebních jam. Bez ohledu na velikost, hloubku a tvar jámy lze zrealizovat prakticky vše. Již při vypisování pohovořte s naším technickým zákaznickým servisem o hospodárném provedení vašich plánovaných projektů. Budeme vám asistovat od plánování až po provádění a dokončení. Kluznicový systém pro stavební jámy je pro mnohá řešení nasazení právě ideální a maximálně hospodárný: pro zahajovací a cílové jámy při podzemním protlačování rour, pro jámy na nádrže, šachty, stavební jámy jako Berlínské pažení a další projekty inženýrských staveb. Speciální rohové kluznice a osvědčené pažicí desky tvoří do sebe uzavřený flexibilně použitelný systém pro zajištění šachtových stěn. 2. Kluznicové systémy 43

44 Rohové kluznicové pažení EG Eck / DG Eck 2 I Rohová kluznice b Šírka pažení / jámy II Základová deska -vnejší- b c Svetlá šírka III Základová deska -vnitrní- Rohové kluznicové pažení EG Eck / DG Eck (Všechny rozměry v mm) Kluznicové systémy

45 Rohové kluznicové pažení EG Eck / DG Eck Kluznice Jednoduchá rohová kluznice Dvojitá rohová kluznice Dvojitá rohová kluznice Dvojitá rohová kluznice Dvojitá rohová nástavbová lišta Označení EG ECK DG ECK DG ECK DG ECK DG A ECK ,50 4,50 5,00 5,50 2,00 95,0 57,0 575,0 624,0 244,0 2 Šířky pažení pro DG Eck Pažicí deska Délka [m] 2,00 2,50 3,00 3,50 4,50 5,00 6,00 7,00 KRU 2,0 2,60 3,0 3,60 4,0 4,60 5,0 6,05 7,05 b [m] 2,620 3,20 3,620 4,20 4,660 5,60 5,660 6,730 7,730 KRI 2,75 2,675 3,75 3,675 4,75 4,675 5,75 6,05 7,05 b [m] 2,685 3,85 3,685 4,85 4,725 5,225 5,725 6,730 7,730 Příslušenství / náhradní díly viz jednoduchá kluznice EG PV (str. 36) l b Délka Šírka pažení / výkopu b c G Svetlá šírka Hmotnost 2. Kluznicové systémy 45

46 Pažicí systémy Krings / Kluznicové systémy Pažicí desky kluznicových systémů Krings Základové desky KRI (výška 2,32 m) ,00 2,50 3,00 3,50 4,50 5,00 l M EG PV [m] 2,27 2,77 3,27 3,77 4,27 4,77 5,27 l M DG PV [m] 2,32 2,82 3,32 3,82 4,32 4,82 5,32 t p ,25 0,25 0,25 530,0 620,0 70,0 805,0.025,0.40,0.250,0 4,64 5,80 6,96 8,2 9,28 0,44,60 eh [kn/m²] 90,50 62,90 46,20 50,60 40,00 32,40 Základové desky KRU (výška 2,32 m) ,00 2,50 3,00 3,50 4,50 5,00 l M EG PV [m] 2,27 2,77 3,27 3,77 4,27 4,77 5,27 l M DG PV [m] 2,32 2,82 3,32 3,82 4,32 4,82 5,32 t p ,25 0,25 0,25 530,0 620,0 70,0 805,0.025,0.40,0.250,0 4,64 5,80 6,96 8,2 9,28 0,44,60 eh [kn/m²] 90,50 62,90 46,20 50,60 40,00 32,40 Nástavbové desky KRI (výška,30 m) ,00 2,50 3,00 3,50 4,50 5,00 l M EG PV [m] 2,27 2,77 3,27 3,77 4,27 4,77 5,27 l M DG PV [m] 2,32 2,82 3,32 3,82 4,32 4,82 5,82 t p ,25 0,25 0,25 364,0 426,0 49,0 554,0 678,0 754,0 825,0 2,60 3,25 3,90 4,55 5,20 5,85 6,50 eh [kn/m²] 90,50 62,90 46,20 50,60 40,00 32,40 Nástavbové desky KRU (výška,30 m) ,00 2,50 3,00 3,50 4,50 5,00 l M EG PV [m] 2,27 2,77 3,27 3,77 4,27 4,77 5,27 l M DG PV [m] 2,32 2,82 3,32 3,82 4,32 4,82 5,32 t p ,25 0,25 0,25 364,0 426,0 49,0 554,0 678,0 754,0 825,0 2,60 3,25 3,90 4,55 5,20 5,85 6,50 eh [kn/m²] 90,50 62,90 46,20 50,60 40,00 32,40 Základové desky KR -vnější- (výška 2,30 m) ,00 7,00 l M EG PV [m] 6,25 7,25 l M DG PV [m] 6,30 7,30 t p 0,50 0,50.840,0 2.80,0 3,80 6,0 eh [kn/m²] 37,80 27, Kluznicové systémy

47 Pažicí desky kluznicových systémů Krings Základové desky KR -vnitřní- (výška 2,30 m) ,00 7,00 l M EG PV [m] 6,25 7,25 l M DG PV [m] 6,30 7,30 t p 0,50 0,50.840,0 2.80,0 3,80 6,0 eh [kn/m²] 37,80 27,70 Nástavbové desky KR - vnější- a -vnitřní- (výška,35 m) ,00 7,00 l M EG PV [m] 6,25 7,25 l M DG PV [m] 6,30 7,30 t p 0,50 0,50.380,0.650,0 8,0 9,45 eh [kn/m²] 37,80 27,70 2 Rozdíl mezi deskou KRI, KRU, KR-vnější a KR-vnitřní l l M h t pl A G Délka Výška Tlouštka desky Plocha Hmotnost G / VP d eh EG PV DG PV Hmotnost / pažicí deska Pruchozí roury povolená hodnota zemního tlaku Jednoduchá kluznice EG PV Dvojitá kluznice DG PV 2. Kluznicové systémy 47

48 . Imprint Editor ThyssenKrupp Bauservice GmbH Division Emunds + Staudinger / Krings Ottostraße Hückelhoven-Baal GERMANY Phone: Fax: ES-Krings@thyssenkrupp.com Composition and Production visaplan GmbH indivis GbR Změna technického obsahu vyhrazena. 48
