1 Platnost od No. 631 Automatický bazénový vysavač CLASSIC od firmy ZODIAC (s technologií BARACUDA ) Návod k použití Blahopřejeme! Stal jste se vlastníkem automatického vysavače CLASSIC od firmy ZODIAC. SESTAVA VYSAVAČE OBSAHUJE: vysávací hlavice CLASSIC (1 ks) disk (1 ks) závaží na hadici (1 ks) adaptér (1 ks) deflektor (2 ks) automatický regulátor průtoku (1 ks) chránič hadice (1 ks) pulsátor (1 ks) Pro bazény s kolmým spojením stěny a dna: díly hadice 1m (12 ks) hadicová spojka (1ks) krátká pružná hadice (1 ks) 1

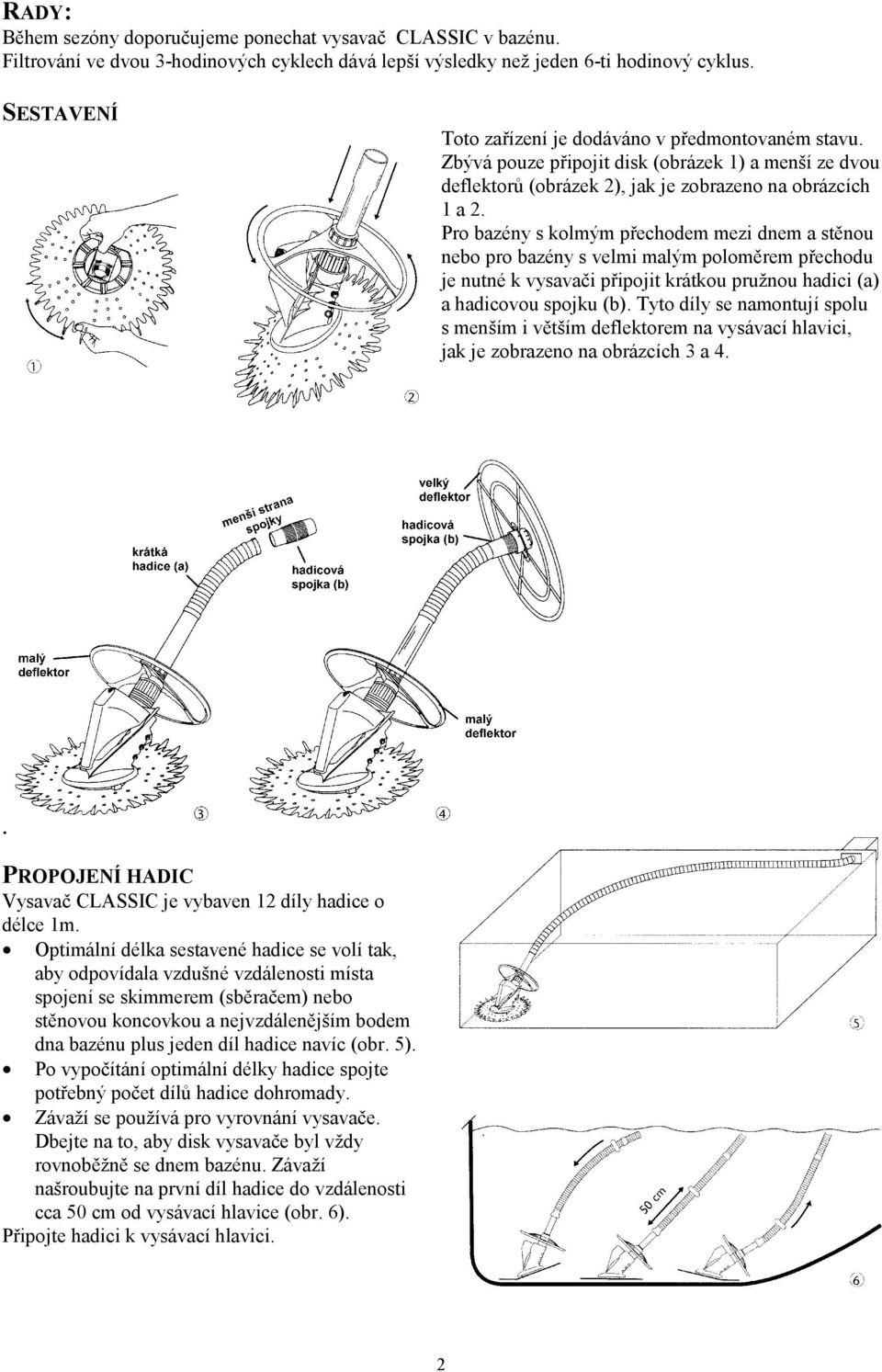

2 RADY: Během sezóny doporučujeme ponechat vysavač CLASSIC v bazénu. Filtrování ve dvou 3-hodinových cyklech dává lepší výsledky než jeden 6-ti hodinový cyklus. SESTAVENÍ Toto zařízení je dodáváno v předmontovaném stavu. Zbývá pouze připojit disk (obrázek 1) a menší ze dvou deflektorů (obrázek 2), jak je zobrazeno na obrázcích 1 a 2. Pro bazény s kolmým přechodem mezi dnem a stěnou nebo pro bazény s velmi malým poloměrem přechodu je nutné k vysavači připojit krátkou pružnou hadici (a) a hadicovou spojku (b). Tyto díly se namontují spolu s menším i větším deflektorem na vysávací hlavici, jak je zobrazeno na obrázcích 3 a 4. PROPOJENÍ HADIC Vysavač CLASSIC je vybaven 12 díly hadice o délce 1m. Optimální délka sestavené hadice se volí tak, aby odpovídala vzdušné vzdálenosti místa spojení se skimmerem (sběračem) nebo stěnovou koncovkou a nejvzdálenějším bodem dna bazénu plus jeden díl hadice navíc (obr. 5). Po vypočítání optimální délky hadice spojte potřebný počet dílů hadice dohromady. Závaží se používá pro vyrovnání vysavače. Dbejte na to, aby disk vysavače byl vždy rovnoběžně se dnem bazénu. Závaží našroubujte na první díl hadice do vzdálenosti cca 50 cm od vysávací hlavice (obr. 6). Připojte hadici k vysávací hlavici. 2

3 INSTALACE Přesvědčete se, zda skimmer (sběrač), předřadný filtr čerpadla a filtr jsou čisté. Nastavte vstupní trysky tak, aby proud vody směřoval ke dnu bazénu. V případě, že na dně vašeho bazénu se nachází výpustný kanál, uzavřete ho. Zapněte čerpadlo filtrace. Hadici vysavače naplňte vodou za pomoci proudu vody ze vstupní trysky (obr. 7). Zajistěte, aby přitom i potom zůstala hadice ponořena pod hladinou vody v bazénu. DŮLEŽITÉ Váš vysavač CLASSIC je možné připojit jak ke skimmeru (sběrači), tak i ke stěnové koncovce pro připojení vysavače. Doporučujeme připojovat vysavač ke skimmeru, protože tak lze dosáhnou maximální účinnosti vysavače. Na díl hadice, který slouží k propojení vysavače se skimmerem, navlékněte chránič hadice, aby došlo ke zpevnění ohýbané části hadice v místě průchodu otvorem skimmeru. PŘIPOJENÍ Připojení ke skimmeru: 1 připojte regulátor průtoku do otvoru ve dně skimmeru za pomoci adaptéru; 2 přesvědčete se, že v hadici k vysavači CLASSIC není žádný vzduch, že je plná vody; pak ji připojte k regulátoru (obr. 8 - horní); 3 uzavřete, případně seřiďte ostatní sací body jiné skimmery nebo stěnové koncovky. Připojení ke stěnové koncovce pro připojení vysavače: 1 připojte regulátor průtoku do stěnové koncovky za pomoci adaptéru; 2 přesvědčete se, že v hadici k vysavači CLASSIC není žádný vzduch, že je plná vody; pak ji připojte k regulátoru (obr. 8 - dolní); 3 uzavřete, případně seřiďte ostatní sací body skimmery nebo jiné stěnové koncovky. DŮLEŽITÉ: Automatický regulátor je z výroby nastaven na nastavení číslo 3, nejběžnějí požívané nastavení pro evropské bazény. Pro optimální provoz vysavače doporučujeme toto nastavení neměnit. Za druhé, pokud vysavač nefunguje správně, vždy pomocí červené páčky zkontrolujte, zda šedá klapka regulátoru nezůstává otevřena a nic ji nebrání ve volném pohybu. DŮLEŽITÉ: Regulátor musí být neustále ponořen pod hladinou, jinak hrozí nasávání vzduchu do čerpadla. Při použití v bazénech vybavených více skimmery připojte hadici vysavače ke skimmeru umístěnému v hlavní části bazénu. Pak upravte průtok druhého a dalšího skimmeru tak, aby nedocházelo k omezení funkce automatického regulátoru průtoku a tím správné funkce vysavače. Při použití v bazénech vybavených stěnovou koncovkou pro připojení vysavače připojte hadici vysavače k této koncovce a upravta průtok skimmery tak, aby nedocházelo k omezení funkce automatického regulátoru průtoku a tím správné funkce vysavače. 3

4 Pozn.: Vysavač CLASSIC lze připojit ke stěnové koncovce i bez použití automatického regulátoru průtoku, ale pak je ale nutno zkontrolovat správnost průtoku vysavačem pomocí pulzátoru (viz níže), zda je vaše filtrační jednotka vhodná pro takovýto provoz vysavače. ZKOUŠKA PRŮTOKU Vždy lze zkontrolovat hodnotu průtoku, kdykoli budete mít pochybnosti o sací schopnosti vysavače. Pozn.: Všechny tyto operace musí být prováděny pod hladinou vody, jinak hrozí nasávání vzduchu do čerpadla. Odpojte vysávací hlavici od hadice a nahraďte ji pulzátorem (obr. 9). Podívejte se na polohu jazýčku pulzátoru. Ideální poloha: jazýček se nachází v naznačené zóně. Nízká poloha: jazýček se nachází v přední části pulzátoru (u vstupního otvoru). Zvyšte průtok přivřením regulátoru nebo snížením průtoku druhým skimmerem, dokud se jazýček pulzátoru nedostane do optimální zóny. Vysoká poloha: jazýček se nachází v zadní části pulzátoru. Snižte průtok otevřením regulátoru nebo zvýšením průtoku druhým skimmerem, dokud se jazýček pulzátoru nedostane do optimální zóny. Po seřízení průtoku odpojte pulzátor a zpět nasaďte vysávací hlavici. SKLADOVÁNÍ DŮLEŽITÉ: během sezóny doporučujeme ponechat vysavač CLASSIC v bazénu. Pokud si přejete vyjmout vysavač abyste se mohli koupat, vyjměte hadici, ale nesmotávejte ji (obr. 10). Nikdy nevystavujte hadici přímému slunečnímu záření. 4

5 VÝMĚNA POŠKOZENÉ MEMBRÁNY Účinnost vysavače CLASSIC závisí především na dílu, který je umístěn uvnitř vysávací hlavice a který se nazývá membrána. Tato membrána se používáním opotřebovává a výměna je nutná po cca 3 až 5-letém používání v bazénu. Membránu vyměníte následujícím způsobem (obr. 11 a 12): Odpojte hadici od vysávací hlavice. Odšroubujte převlečnou matici a sejměte vnější průhlednou trubici s deflektorem. Zatažením za přírubu membrány vyjměte sestavu membrány a vnitřní bílé trubice. Vnitřní trubici lze pak snadno oddělit od membrány. Na vnitřní trubici opačným postupem navlékněte novou membránu. Nasaďte na membránu kroužek a pak nasaďte vnitřní průhlednou trubici. Vše co nyní zbývá je nasunout sestavu zpět do tělesa vysávací hlavice, našroubovat a dotáhnout převlečnou matici s vnější trubicí a připojit hadici. ODSTRANĚNÍ BĚŽNÝCH ZÁVAD problém vysavač nepracuje vysavač se pohybuje pomalu a v proudu vody se objevují vzduchové bubliny vysavač nečistí celou plochu bazénu vysavač nezůstává na dně bazénu vysavač se zachytává o výpustný kanál možné řešení pomocí pulzátoru zkontrolujte průtok vody Pokud je průtok příliš nízký: přesvědčete se, že výpustný kanál je uzavřen; přesvědčete se, že skimmer a filtr jsou čisté; přesvědčete se, že je regulátor správně připojen; uzavřete všechny ostatní sací otvory; zkontrolujte výkonnost čerpadla (měla by být přibližně 5m 3 /hod) Pokud je průtok optimální: zkontrolujte, zda membrána není zablokovaná nebo poškozená zkontrolujte těsnost veškerých spojení zajistěte, aby během filtračního cyklu bylo možno vyčistit celý bazén místo jednoho cyklu o 6-ti hodinách použijte dva 3-hodinové cykly; přesvědčete se, že hadice má správnou délku; nasměrujte vstupní trysky, aby prou vody z nich směřoval ke dnu; zkontrolujte stav hadic (viz skladování). přesvědčete se, že závaží je správně nasazeno na hadici cca 50 cm od vysávací hlavice; místo menšího deflektoru nasaďte větší. zakryjte výpustný kanál; přesvědčete se, že mřížka výpustného kanálu je správně připevněna. 5

6 problém vysavač nečistí stěny vysavač vystupuje nad hladinu vysavač se překlápí vysavač se zachytává o schůdky nebo žebřík možné řešení Problém je nepochybně způsoben tím, že vysavač není sestaven tak, aby co nejlépe odpovídal tvaru bazénu a překážek, které jsou v něm umístěny. Sestavte vysavač podle předchozích instrukcí v závislosti na uspořádání vašeho bazénu. Použijte regulátor průtoku nebo seřiďte průtok ostatními skimmery tak, aby průtok vody vysávací hlavicí byl optimální. Pokud je vysavač nevyvážený, musí být opraven výrobcem. Problém je nepochybně způsoben tím, že vysavač není sestaven tak, aby co nejlépe odpovídal tvaru bazénu a překážek, které jsou v něm umístěny. Zde jsou tři možnosti: místo menšího deflektoru nasaďte větší (viz. obrázek 13); můžete použít oba deflektory, jako v případě použití v bazénu s kolmým přechodem mezi stěnou a dnem (viz. obrázek 14); můžete nasadit větší deflektor s použitím krátké pružné hadice a hadicové spojky. Pokud ani jedno z nabízených řešení problém neodstraní, připojte hadici ke stěnové koncovce, která je od schůdků nejvzdálenější, nebo zkraťte hadici tak, aby se nemohla dostávat do schůdků. Další informace Vám poskytne prodejce nebo výrobce na adrese: ZODIAC POOL CARE EUROPE (UK) Unit 2, Swinford Farm, SWINFORD WHITNEY OX 29 4BL ENGLAND SERVIS A NÁHRADNÍ DÍLY Servis a náhradní díly zajišťuje prodejce. Bližší informace naleznete na Záručním listu, který je součástí dodávky. 6
