1 Zásobníkové ohřívače vody 2008 vydání květen Vysoký výkon perfektní kvalita

2 Tatramat zásobníkové ohřívače vody Záruka: 5 let na nádobu a přírubu, 2 roky na ostatní součásti. Na malé ohřívače (kompletní výrobek) 2 roky. 2

3 Tatramat zásobníkové ohřívače vody Malé elektrické ohřívače 4 Elektrické ohřívače 6 Kombinované ohřívače 9 Stacionární ohřívače 11 eník 14 Správné řešení ohřevu vody Tam, kde se rozhoduje o kvalitě a výkonu, neexistuje žádný kompromis. Ohřívače vody Tatramat Vám nabízí perfektní spojení: moderní technologie vysoký komfort spolehlivý provoz krátké ohřívací časy optimální montážní rozměry univerzální montážní konzole u svislých závěsných ohřívačů malá spotřeba energie perfektní kvalita a servis louholetá zkušenost s výrobou ohřívačů vody je zaměřena na použití nejmodernějších technologií při svářování vnitřních nádob a povrchové úpravě smaltem, která zabezpečuje hygienickou nezávadnost přípravy teplé užitkové vody. Použitím vysoce účinné bezfreonové polyuretanové izolace dosahuje celá produkce ohřívačů vody značky Tatramat mimořádně malý koefi cient tepelných ztrát, díky tomu se ohřívače prosadily nejen na domácím trhu, ale i na trzích Evropy. 3

4 Tatramat malé elektrické ohřívače vody Mnohostranné použití EO 10 P Malé elektrické zásobníky od 5 do 15 litrů Série malých ohřívačů EO o objemech 5, 10 a 15 litrů je určena na přípravu teplé vody k různým potřebám současnosti. íky vynikající vyváženosti mezi objemem, výkonem a jednoduchostí instalace jsou ohřívače vhodné všude tam, kde jsou nutné časté odběry teplé vody. Ohřívače EO 5 P, EO 5 N a EO 944 P jsou beztlakové ohřívače vody s plastovou nádrží a provozním tlakem 0 MPa pro jedno odběrné místo. Je možné připojení pouze na speciální beztlakovou směšovací baterii dodávanou jako příslušenství. Ohřívače vody EO 10 P, EO 10 N a EO 15 P jsou tlakové ohřívače vody s provozním tlakem 0,6 MPa pro jedno nebo více odběrných míst teplé vody. Nádrž ohřívačů vody je z ocelového plechu, jehož vnitřní povrch je chráněn kvalitním smaltem a anodovou ochranou proti korozi. V případě připojení na speciální beztlakovou směšovací baterii můžou být provozovány také jako beztlakové ohřívače s provozním tlakem 0 MPa pro jedno odběrné místo. Ohřívače je možné umístit nad umyvadlo (EO5 N, EO10 N, EO944 P se zrcadlem) nebo pod umyvadlo (EO 5 P, EO 10 P, EO 15 P). Instalace ohřívačů na rozvod vody je jednoduchá a k uvedení do provozu stačí jen připojení do elektrické zásuvky. úsporný provoz díky bezfreonové tepelné polyuretanové izolaci možnost nastavení optimálního provozního režimu 4

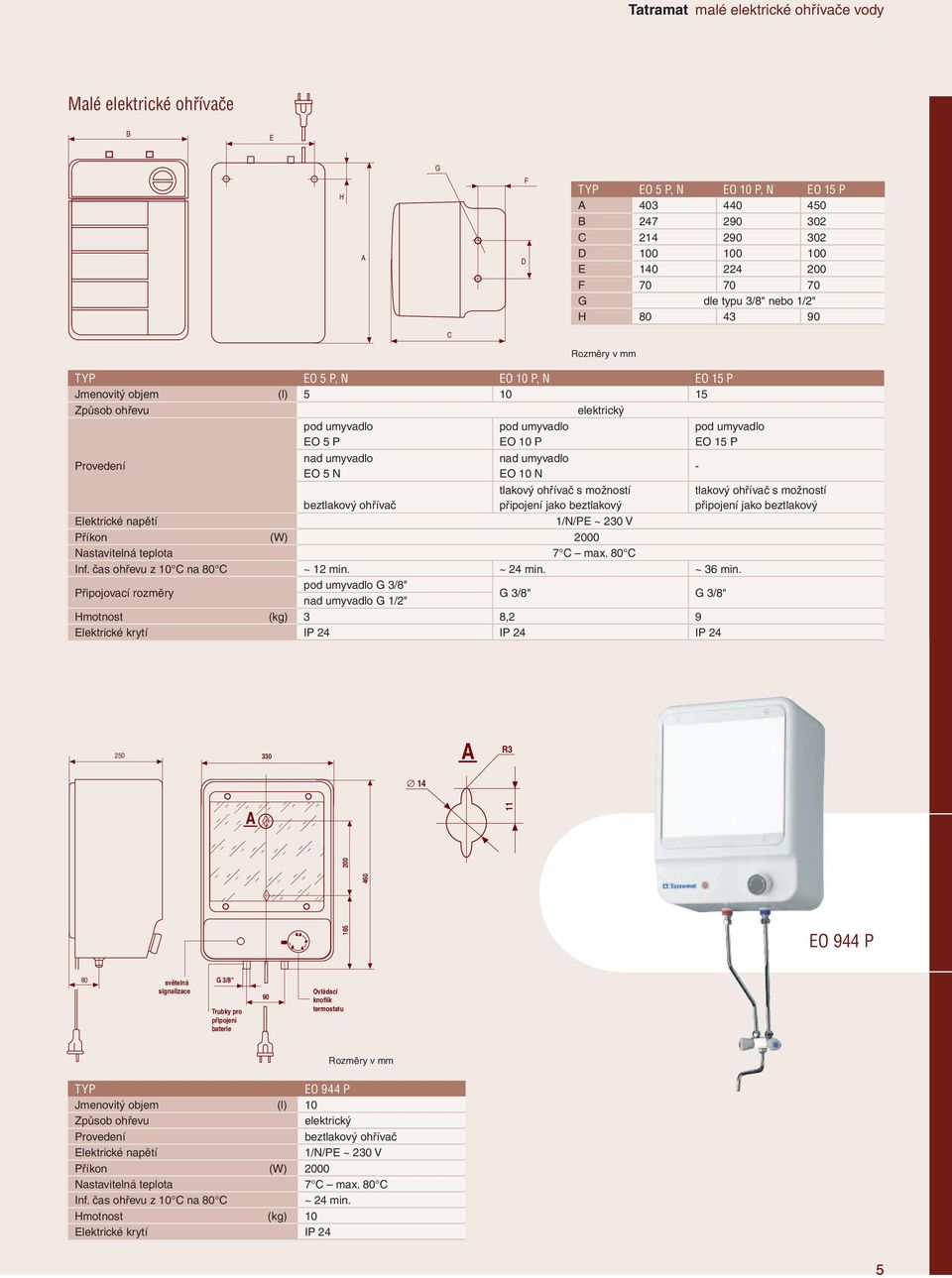

5 Tatramat malé elektrické ohřívače vody Malé elektrické ohřívače E G H F EO 5 P, N EO 10 P, N EO 15 P E F G dle typu 3/8" nebo 1/2" H EO 5 P, N EO 10 P, N EO 15 P Jmenovitý objem (l) elektrický Provedení pod umyvadlo EO 5 P nad umyvadlo EO 5 N beztlakový ohřívač pod umyvadlo EO 10 P nad umyvadlo EO 10 N tlakový ohřívač s možností připojení jako beztlakový pod umyvadlo EO 15 P Elektrické napětí 1/N/PE ~ 230 V Příkon (W) 2000 Nastavitelná teplota 7 max. 80 Inf. čas ohřevu z 10 na 80 ~ 12 min. ~ 24 min. ~ 36 min. Připojovací rozměry pod umyvadlo G 3/8" nad umyvadlo G 1/2" G 3/8" G 3/8" Hmotnost (kg) 3 8,2 9 Elektrické krytí IP 24 IP 24 IP 24 - tlakový ohřívač s možností připojení jako beztlakový R EO 944 P 80 světelná signalizace G 3/8" Trubky pro připojení baterie 90 Ovládací knoflík termostatu EO 944 P Jmenovitý objem (l) 10 elektrický Provedení beztlakový ohřívač Elektrické napětí 1/N/PE ~ 230 V Příkon (W) 2000 Nastavitelná teplota 7 max. 80 Inf. čas ohřevu z 10 na 80 ~ 24 min. Hmotnost (kg) 10 Elektrické krytí IP 24 5

6 Tatramat elektrické ohřívače Ideální pro praktické použití Elektrické nástěnné ohřívače od 30 do 150 litrů Elektrické akumulační tlakové ohřívače vody jsou ideální k efektivnímu ohřevu vody v domácnostech a různých sociálních zařízeních, s možností instalace několika odběrných míst teplé vody. Praktické rozměry umožňují jejich snadnou instalaci. Vysoce kvalitní smaltovaný povrch nádrže ohřívače a hořčíková anodová tyč zabezpečují dvojitou ochranu proti korozi. úsporný provoz díky bezfreonové tepelné polyuretanové izolaci vizuální kontrola teploty vody možnost nastavení ekonomického režimu jednoduchá instalace, obsluha a údržba univerzální montážní konzole EOV 82 ❶ ❷ Univerzální konzole pro nástěnné zásobníky = l = l , M H F EOV 32 EOV 52 EOV 82 EOV 122 EOV univerzální konzole E F H M G 1/2 " Vtoková trubka E G 1/2 " Výtoková trubka EOV 32 EOV 52 EOV 82 EOV 122 EOV 152 Jmenovitý objem (l) elektrický Elektrické napětí 1/N/PE ~ 230 V Příkon (W) 2000 Maximální vypínací teplota termostatu ( ) 65 (-5) Informativní čas ohřevu z 15 na 65 (hod.) ~ 0,9 ~ 1,5 ~ 2,5 ~ 3,6 ~ 4,6 Tepelné ztráty (kwh/24h) 0,44 0,69 1,00 1,40 1,59 Hmotnost (kg) Elektrické krytí IP 24 6

7 I Tatramat elektrické ohřívače Svislá a ležatá instalace Elektrické nástěnné ohřívače od 80 do 200 litrů Elektrické akumulační tlakové ohřívače vody poskytují dostatečný výkon k ohřevu teplé vody v domácnostech a různých sociálních zařízeních, s možností instalace několika odběrných míst teplé vody. Nádrž ohřívačů je vyrobena z ocelového plechu, který je smaltovaný při teplotě 850, čímž spolu s anodovou ochranou dosahuje vysokou odolnost proti korozi. Jsou vhodné pro lokální přípravu teplé užitkové vody v obytných domech se záměrem zrušení odběru teplé užitkové vody z centrálního rozvodu. Vzhledem na výhody, kterými jsou nezávislost na centrální přípravě teplé vody a minimalizování nákladů na ohřev podle vlastní potřeby, představují optimální řešení problémů s teplou vodou v domech komplexní bytové výstavby. Ležaté ohřívače je možné umístit v prostoru bytového jádra s možností přívodu studené vody z levé nebo pravé strany otočením o 180 % a přetočením víka s termostatem. VÝTOKOVÁ TRUK M E ELOV 81 VÝTOKOVÁ TRUK úsporný provoz díky bezfreonové tepelné polyuretanové izolaci vizuální kontrola teploty vody možnost nastavení ekonomického režimu jednoduchá instalace, obsluha a údržba možnost instalace nad vanu univerzální montážní konzole u EOV ELOV J INIKÁTOR TEPLOTY OOČK T VYPOUŠTĚÍ VENTIL POJISTNÝ VENTIL VTOKOVÁ TRUK F I EOV INIKÁTOR TEPLOTY EOV EOV EOV EOV ELOV ELOV ELOV ELOV univerzální konzole * G 1/2" G 1/2" G 1/2" G 1/2" G 1/2" G 1/2" G 1/2" G 1/2" E F G I J M G 1/2" G 1/2" G 1/2" G 1/2" G 100 * rozměry univerzální montážní konzole na str. 6 OOČK T POJISTNÝ VENTIL VYPOUŠTĚÍ VENTIL VÝTOKOVÁ TRUK VTOKOVÁ TRUK EOV 81 EOV 121 EOV 151 EOV 200 ELOV 81 ELOV 121 ELOV 151 ELOV 200 Jmenovitý objem (l) elektrický Elektrické napětí 1/N/PE ~ 230 V Příkon (W) 2000 Maximální vypínací teplota termostatu ( ) 80 (-6) Informatívní čas ohřevu z 15 na 65 (hod.) ~ 2,5 ~ 3,6 ~ 4,6 ~ 5,5 ~ 2,5 ~ 3,6 ~ 4,6 ~ 5,5 Tepelné ztráty (kwh/24h) 0,69 1,03 1,27 1,36 0,72 1,06 1,32 1,40 Hmotnost (kg) Elektrické krytí IP 25 IP 24 IP 25 IP 24 7

8 Tatramat elektrické ohřívače Výkon a volitelnost příkonu EO F 100 E 2,0 1,8 1,6 1,4 1,2 Levný ohřívač s tenkou izolací: 1,58 kwh/24h Porovnání tepelných ztrát ohřívačů 80 l (kwh/24h) Elektrické nástěnné ohřívače od 30 do 150 litrů Elektrické akumulační tlakové ohřívače vody představují spojení exkluzivního vzhledu a špičkové technologie. Jsou ideální k efektivní přípravě teplé vody v domácnostech, bytech komplexní bytové výstavby a různých sociálních zařízeních, s možností instalace několika odběrných míst teplé vody. Jsou vysoce úsporné a vyznačují se mimořádně nízkými tepelnými ztrátami díky nadstandardnímu množství účinné tepelné polyuretanové izolace. Vysoce kvalitní smaltovaný povrch nádrže ohřívače a hořčíková anodová tyč zabezpečují dvojitou ochranu proti korozi. Moderní design, praktické rozměry a optimální obrysový tvar ve tvaru osmibokého hranolu ulehčují instalaci ohřívačů v jakémkoliv prostředí. Způsob zajištění ohřevu vody je realizován automaticky základním příkonem nebo volitelně maximálním příkonem po zatlačení tlačítka rychloohřevu. Po vypnutí rychloohřevu termostatem se další ohřev zapíná automaticky, základním příkonem. Nová volba rychloohřevu je možná po opětovném stisku tlačítka rychloohřevu. Rychlost ohřevu a připojení k elektrické síti je podmíněno typovou modifi kací V (EO xx220) nebo 400V (EO xx380). vysoce úsporný provoz díky nadstandardní bezfreonové tepelné polyuretanové izolaci vizuální kontrola teploty vody možnost nastavení ekonomického režimu jednoduchá instalace, obsluha a údržba možnost instalace nad vanu velice vhodný pro instalaci do rohu univerzální montážní konzole G 1,0 0,8 0,6 0,4 0,2 0 EOV 81: 0,696 kwh/24h EO 80 J, EO , EO : 0,456 kwh/24h EO 30 EO 50 EO 80 EO 120 EO J, 220, 380 J, 220, 380 J, 220, univerzální konzole* G 1/2" G 1/2" G 1/2" G 1/2" G 1/2" E F G * rozměry univerzální montážní konzole na str. 6 EO 80 EO 120 EO 150 EO 30 EO 50 EO 80 EO 120 EO 150 EO 80 EO 120 EO 150 J J J Jmenovitý objem (l) elektrický Elektrické napětí 1/N/PE ~ 230 V 3/N/PE ~ 400 V Příkon (W) Max. příkon při rychloohřevu (W) Max. vypínací teplota termostatu ( ) 80 (-6) Inf. čas ohřevu z 15 na 65 (hod.) ~ 2,5 ~ 3,6 ~ 4,6 Tepelné ztráty (kwh/24h) 0,45 0,80 1,02 0,38 0,39 0,45 0,80 1,02 0,45 0,80 1,02 Hmotnost (kg) Elektrické krytí IP 25 ~ 1,8/ ~ 0,6 ~ 3,0/ ~ 1,0 ~ 4,7/ ~ 1,6 ~ 4,8/ ~ 2,4 ~ 4,6/ ~ 3,1 ~ 2,4/ ~ 0,8 ~ 3,6/ ~ 1,2 ~ 4,5/ ~ 1,5 8

9 Tatramat kombinované ohřívače Výkonné a hospodárné Kombinované nástěnné ohřívače 120 a 150 litrů Kombinované akumulační tlakové ohřívače vody s dvouplášťovým výměníkem jsou určeny na použití v rodinných domech a různých sociálních zařízeních, ve kterých je na přípravu teplé vody možnost využití elektrické energie a teplé vody ze systému ústředního topení. Jsou vyráběny univerzálně pro připojení do systému ústředního topení z pravé nebo levé strany, s možností instalace několika odběrných míst teplé vody. Vysoce kvalitní smaltovaný povrch nádrže ohřívače a hořčíková anodová tyč zabezpečují dvojitou ochranu proti korozi. íky dvouplášťovému výměníku není zapotřebí nucený oběh cirkulační vody v systému ústředního topení, protože na ohřev vody je efektivně využit princip etážového topení s přirozenou cirkulací vody po jejím ohřevu. úsporný provoz díky bezfreonové tepelné polyuretanové izolaci vizuální kontrola teploty vody možnost nastavení ekonomického režimu jednoduchá instalace, obsluha a údržba provedení svislé (OVK) nebo ležaté (LOVK) možnost připojení na samotížný topný systém univerzální montážní konzole u OVK 120/150 Provedení svislé OVK 120 OVK 120 OVK 150 LOVK 120 LOVK univerzální konzole E F G G 1/2" G 1/2" G 1/2" G 1/2" H I J L L J I OVK G 5/4" F E * rozměry univerzální montážní konzole na str. 6 OVK OVK LOVK LOVK Jmenovitý objem (l) kombinovaný (elektrický topná voda ÚT) Elektrické napětí 1/N/PE ~ 230 V Příkon (W) 2000 ktivní plocha výměníku (m 2 ) 0,6 Jmenovitý přetlak ve výměníku tepla (MPa) 0,4 Maximální vypínací teplota termostatu ( ) 80 (-6) Inf. čas elektrického ohřevu z 15 na 65 (hod.) ~ 3,6 ~ 4,6 ~ 3,6 ~ 4,6 Tepelné ztráty (kwh/24h) 1,03 1,27 1,06 1,32 Tepelný výkon výměníku tepla* (W) Inf. čas ohřevu výměníkem tepla o Δt=35 (min.) ~ 22 ~ 27 ~ 22 ~ 27 Hmotnost (kg) Elektrické krytí IP 24 * teplota vytápěcí vody 80, teplota studené vody 10, teplota ohřáté vody 45 G H G Provedení ležaté F L LOVK VTOKOVÁ TRUK VÝTOKOVÁ TRUK E HORIZONTÁLNÍ POLOH 9

10 I Tatramat kombinované ohřívače Svislé a ležaté kombinované ohřívače LOVK 81 VÝTOKOVÁ TRUK L M H L E G VÝSTUP VYTÁPĚÍ VOY VÝTOKOVÁ TRUK Kombinované nástěnné ohřívače od 80 a 200 litrů Kombinované akumulační tlakové ohřívače vody Tatramat s trubkovým výměníkem jsou vhodné na použití v rodinných domech a různých sociálních zařízeních. Kombinace elektrického a nepřímého ohřevu teplé vody umožňuje efektivní skloubení ohřevu elektrickým proudem v letních měsících a ohřevu teplou vodou ze systému ústředního topení v průběhu topného období a tím šetří drahocennou energii. Ohřívače se vyrábějí v pravém nebo v levém vyhotovení a umožňují odběr teplé vody z několika odběrných míst. Jejich vnitřní nádrž je z ocelového plechu, jehož vnitřní povrch je chráněn kvalitním smaltem a anodovou ochranou proti korozi. Nucený oběh cirkulační vytápěcí vody v ohřívačích je nutné zabezpečit čerpadlem systému ústředního topení. LOVK J VSTUP VYTÁPĚÍ VOY INIKÁTOR TEPLOTY OOČK T VYPOUŠTĚÍ VENTIL POJISTNÝ VENTIL VTOKOVÁ TRUK F I OVK úsporný provoz díky bezfreonové tepelné polyuretanové izolaci vizuální kontrola teploty vody možnost nastavení ekonomického režimu jednoduchá instalace, obsluha a údržba provedení svislé (OVK) nebo ležaté (LOVK) univerzální montážní konzole u OVK 81/200 K G H 100 L L INIKÁTOR TEPLOTY VSTUP VYTÁPĚÍ VOY VÝSTUP VYTÁPĚÍ VOY OVK 81 OVK 200 LOVK 81 LOVK univerzální montážní konzole * - - G 1/2" G 1/2" G 1/2" G 1/2" E F G H I J K L G 3/4" G 3/4" G 3/4" G 3/4" M - - G 1/2" G 1/2", * rozměry univerzální montážní konzole na str. 6 OOČK T POJISTNÝ VENTIL VYPOUŠTĚÍ VENTIL VÝTOKOVÁ TRUK VTOKOVÁ TRUK UNIVERZÁLNÍ KONZOLE PRO SVISLÉ PROVEENÍ ❶ OVK OVK LOVK LOVK Jmenovitý objem (l) kombinovaný (elektrický topná voda ÚT) Elektrické napětí 1/N/PE ~ 230 V Příkon (W) 2000 ktívní plocha výměníku (m 2 ) 0,6 Jmenovitý přetlak ve výměníku tepla (MPa) 0,4 Maximální vypínací teplota termostatu ( ) 80 (-6) Inf. čas elektrického ohřevu z 15 na 65 (hod.) ~ 2,5 ~ 5,5 ~ 2,5 ~ 5,5 Tepelné ztráty (kwh/24h) 0,696 1,360 0,720 1,400 Tepelný výkon výměníku tepla* (W) Inf. čas ohřevu výměníkem tepla o Δt=35 (min.) ~ 15 ~ 37 ~ 15 ~ 37 Hmotnost (kg) Elektrické krytí IP 25 IP 24 IP 25 IP 24 * teplota vytápěcí vody 80, teplota studené vody 10, teplota ohřáté vody 45 10

11 Tatramat stacionární ohřívače Rychlý, kompaktní a hospodárný Stacionární ohřívače s nepřímým ohřevem od 100 do 150 litrů kumulační tlakové ohřívače vody s nepřímým ohřevem typu VT jsou v současnosti jedněmi z nejekonomičtějších. Jsou ideální k instalaci do rodinných domovů i různých sociálních zařízení, s možností napojení několika odběrných míst teplé vody na více podlažích. Vzhledem ke svému vysokému výkonu jsou efektivně využitelné především při velkém odběru teplé vody. Nádrž ohřívačů je vyrobena z ocelového plechu a její vnitřní část je chráněna proti korozi kvalitním smaltem a anodovou ochranou proti korozi. Ohřev vody tepelným výměníkem, dosahujícím až ke dnu nádrže ohřívače, zabraňuje vzniku kritických studených zón s choroboplodnými zárodky. Připojení ohřívačů na instalační rozvody je umístněno v jejich horní části a umožňuje jejich jednoduché připojení k závěsnému kotli ústředního topení. Ohřívače jsou na čelní ploše vybaveny teploměrem a anodovým testerem, který umožňuje kontrolu funkčnosti katodové ochrany po dobu provozu. Vybavení cirkulační trubkou umožňuje připojení na cirkulační obvod. vysoký výkon pro potřeby rodinných domů a sociálních zařízení vysoce účinná tepelná polyuretanová izolace bez freonu vizuální kontrola teploty vody možnost nastavení optimálního provozu prostřednictvím termostatu kotle výškově stavitelné nohy na eliminaci nerovnosti povrchu jednoduchá instalace, provoz, obsluha a údržba vestavěný anodový tester rychlá návratnost vložených fi nančních prostředků VT 100 H V W 4 5 VT 100 H VT 120 H VT 150 H V W VT 100 H VT 120 H VT 150 H 1 Výměník tepla výstup G 3/4" G 3/4" G 3/4" 2 Studená voda G 3/4" G 3/4" G 3/4" 3 irkulace G 3/4" G 3/4" G 3/4" 4 TUV G 3/4" G 3/4" G 3/4" 5 Výměník tepla vstup G 3/4" G 3/4" G 3/4" VT 100 H VT 120 H VT 150 H Jmenovitý objem (l) topná voda ÚT ktivní plocha výměníku (m 2 ) 0,97 1,4 1,4 Maximální přetlak ve výměníku tepla (MPa) 0,6 Maximální vypínací teplota termostatu ( ) 80 (-6) Tepelný výkon výměníku tepla (W) Množství ohřáté vody o Δt=35 (l/hod.) Množství ohřáté vody o Δt=50 (l/hod.) Množství připravených koupelí za 1 hod.* 5 7,5 7,5 Množství osprchovaní za 1 hod. ** Hmotnost (kg) Elektrické krytí IP 24 Pojistný ventil součástí dodávky jen do objemu 200 l. * 1 koupel cca 150 litrů o teplotě 40, ** 1 osprchování cca 40 litů o teplotě 40 11

12 Tatramat stacionární ohřívače Teplá voda z jednoho místa VTI 100 Stacionární ohřívače od 100 do 500 litrů Ohřívače vody Tatramat typu VTI jsou univerzální akumulační tlakové ohřívače s nepřímým ohřevem vody vhodné pro stacionární kotle. íky vysokému výkonu a ekonomickému provozu jsou efektivně využitelné především při velkém odběru teplé vody, přičemž na ně může být napojeno několik odběrných míst teplé vody na více podlažích. Vysoký komfort přípravy teplé vody je zabezpečen rychlým a rovnoměrným ohřevem velkými výhřevnými plochami. Nádrž ohřívače je vyrobena z ocelového plechu, který je smaltovaný při teplotě 850, čímž spolu s anodovou ochranou dosahuje vysokou odolnost proti korozi. Ohřev vody tepelným výměníkem dosahujícím až ke dnu nádrže ohřívače zabraňuje vzniku kritických studených zón s choroboplodnými zárodky. Vývody z výměníku tepla jsou umístěny v zadní části a vývod teplé vody v horní části ohřívačů, což umožňuje jejich jednoduché připojení ke stacionárnímu kotli ústředního topení a na rozvod teplé užitkové vody. Ohřívače mají otvor určený k montáži snímače termostatu a v přední části čistící přírubu, která se nachází pod plastovým krytem, kam lze instalovat přírubu s 3 kw elektr. tělesem určeným k ohřevu. VTI 100,VTI 150, VTI 200 VTI 300,VTI 400, VTI 500 VTI 100 VTI 150 VTI 200 VTI 300 VTI 400 VTI E F G H I J VTI 100 VTI 150 VTI Studená voda G 1" G 1" G 1" 2 TUV G 1" G 1" G 1" 3 Výměník tepla G 1" G 1" G 1" 4 Výměník tepla G 1" G 1" G 1" 5 irkulace G 3/4" G 3/4" G 3/4" 6 Jímka termostatu G 1/2" G 1/2" G 1/2" 7 Čistící otvor ø 115 ø 115 ø 115 VTI 300 VTI 400 VTI Studená voda G 1" G 1" G 1" 2 TUV G 1" G 1" G 1" 3 Výměník tepla G 1" G 1" G 1" 4 Výměník tepla G 1" G 1" G 1" 5 irkulace G 3/4" G 3/4" G 3/4" 6 Jímka termostatu ø 9 ø 9 ø 9 7 Čistící otvor ø 115 ø 115 ø 115 vysoký výkon pro potřeby rodinných domů a sociálních zařízení vysoce účinná tepelná polyuretanová izolace bez freonu vizuální kontrola teploty vody možnost nastavení optimálního provozu prostřednictvím termostatu kotle ústředního topení výškově stavitelné nohy na eliminaci nerovnosti povrchu jednoduchá instalace, provoz, obsluha a údržba rychlá návratnost vložených fi nančních prostředků VTI 100 VTI 150 VTI 200 Jmenovitý objem (l) top. voda ÚT+ přír. k el. tělesům ktivní plocha výměníku (m 2 ) 0,92 1,12 1,33 Max. přetlak ve výměníku tepla (MPa) 0,6 Tepelný výkon výměníku tepla (kw) Množství ohřáté vody o Δt=35 (l/hod.) Množství ohřáté vody o Δt=50 (l/hod.) Množství připravených koupelí za 1 hod.* Množství osprchovaní za 1 hod.** 20 24,5 29 Objem kapaliny výměníku (l) 9,5 11,1 13,1 Hmotnost (kg) Elektrické krytí IP 24 * 1 koupel cca 150 litrů o teplotě 40, ** 1 osprchování cca 40 litrů o teplotě 40 VTI 300 VTI 400 VTI 500 Jmenovitý objem (l) topná voda ÚT ktivní plocha výměníku (m 2 ) 1,5 1,9 2,25 Max. přetlak ve výměníku tepla (MPa) 0,6 Objem kapaliny výměníku (l) 9,5 11,1 13,1 Hmotnost (kg) Elektrické krytí IP 24 Pojistný ventil součástí dodávky jen do objemu 200 l. 12

13 Tatramat stacionární ohřívače Síla sluneční energie Solární stacionární ohřívače od 200 do 500 litrů Solární akumulační tlakové ohřívače Tatramat zabezpečují ohřev teplé vody progresivním způsobem. Vzhledem ke svému vysokému výkonu jsou efektivně použitelné především při velkém odběru teplé vody a všude tam, kde je požadovaný větší odběr teplé vody na více místech současně. Jsou dostupné ve dvou typových modifikacích: jako dvojvalentní ohřívač (ohřívač je vybaven solárním výměníkem tepla a elektrickým ohřívacím tělesem) a jako trojvalentní ohřívač (ohřívač je vybaven solárním výměníkem tepla, výměníkem napojeným na ústřední topení a elektrickým ohřívacím tělesem). Nádrž ohřívačů je vyrobena z ocelového plechu a její vnitřní část je chráněna proti korozi kvalitním smaltem a anodovou ochranou proti korozi. Špičková bezfreónová polyuretanová izolace zabezpečuje úsporu energie díky nízkým tepelným ztrátám při provozování ohřívače. Ohřívače mají otvor určený k montáži snímače termostatu a v přední části čistící přírubu, která se nachází pod plastovým krytem. VTS 200 vysoký výkon pro potřeby rodinných domů a sociálních zařízení vysoce účinná tepelná polyuretanová izolace bez freonu vizuální kontrola teploty vody možnost nastavení optimálního provozu prostřednictvím termostatu kotle ústředního topení výškově stavitelné nohy na eliminaci nerovnosti povrchu jednoduchá instalace, provoz, obsluha a údržba rychlá návratnost vložených fi nančních prostředků VTS VTS VTS VTS VTS VTS VTS VTS 200/2 300/2 400/2 500/2 200/3 300/3 400/3 500/3 1 Studená voda G 1" G 1" G 1" G 1" G 1" G 1" G 1" G 1" 2 TUV G 1" G 1" G 1" G 1" G 1" G 1" G 1" G 1"" 3 Výměník tepla solár vstup G 1" G 1" G 1" G 1" G 1" G 1" G 1" G 1" 4 Výměník tepla solár výstup G 1" G 1" G 1" G 1" G 1" G 1" G 1" G 1" 5 irkulace G 3/4" G 3/4" G 3/4" G 3/4" G 3/4" G 3/4" G 3/4" G 3/4" 6 Jímka pro senzor sol. ohřevu ø 9 ø 9 ø 9 ø 9 ø 9 ø 9 ø 9 ø 9 7 Výměník tepla ÚT výstup G 3/4" G 1" G 1" G 1" 8 Výměník tepla ÚT vstup G 3/4" G 1" G 1" G 1" 9 Jímka pro senzor výměníku ÚT ø 9 ø 9 ø 9 ø 9 10 Elektrické ohřívací těleso G 5/4" G 5/4" G 5/4" G 5/4" G 5/4" G 5/4" G 5/4" G 5/4" 11 Čistící otvor ø 115 ø 115 ø 115 ø 115 ø 115 ø 115 ø 115 ø 115 VTS VTS VTS VTS 200/2 200/3 300/2 300/ E F G H I J VTS 200/2 VTS 300/2 VTS 400/2 VTS 500/2 VTS 200/3 VTS 300/3 VTS 400/3 VTS 500/3 Jmenovitý objem (l) dohřev elektrický solární elektrický solární voda ÚT ktivní plocha výměníku solár (m 2 ) 0,92 1,5 1,9 2,25 0,92 1,5 1,9 2,25 Jm. přetlak ve výměmíku tepla solár (MPa) 0,6 Objem kapaliny výměníku tepla solár (l) 9,5 11,1 13,1 9,5 11,1 13,1 ktivní plocha výměníku ÚT (m 2 ) - 0,6 0,7 1 Max. přetlak ve výměníku tepla ÚT (MPa) - 0,6 Objem kapaliny výměníku tepla ÚT (l) ,2 Elektrické připojení 1/N/PE ~ 230 V Příkon (W) 2000 Maximální vypínací teplota termostatu ( ) 60 (±5) Hmotnost (kg) Elektrické krytí IP 24 VTS VTS VTS VTS 400/2 400/3 500/2 500/ E F G H I J Pojistný ventil součástí dodávky jen do objemu 200 l. 13

14 Tatramat ohřívače vody Nabídkový ceník elektrických a kombinovaných ohřívačů vody Typ Popis Rozměry v x š x h (cm) Objem / Výkon Objednací číslo Prodejní cena bez PH oporučená M s PH Elektrické beztlakové ohřívače vody EO 5 P - s baterií Elektr. beztlak. ohřívač pod umyvadlo 40,3 x 24,7 x 21,4 5 l / 2 kw Kč Kč EO 5 N - s baterií Elektr. beztlak. ohřívač nad umyvadlo 40,3 x 24,7 x 21,4 5 l / 2 kw Kč Kč EO 944 P - s baterií Elektr. beztlak. ohřívač nad umyvadlo 46 x 33 x l / 2 kw Kč Kč Elektrické tlakové ohřívače vody EO 10 P Elektr. tlak. ohřívač pod umyvadlo 44 x 29 x l / 2 kw Kč Kč EO 10 N Elektr. tlak. ohřívač nad umyvadlo 44 x 29 x l / 2 kw Kč Kč EO 15 P Elektr. tlak. ohřívač pod umyvadlo 45 x 30,2 x 30,2 15 l / 2 kw Kč Kč Elektrické vertikální ( svislé ) ohřívače vody EOV 81 Elektrický tlak. ohřivač 50 x 83,5 80 l / 2 kw Kč Kč EOV 121 Elektrický tlak. ohřivač 50 x l / 2 kw Kč Kč EOV 151 Elektrický tlak. ohřivač 50 x 137,5 150 l / 2 kw Kč Kč EOV 200 Elektrický tlak. ohřivač 52 x 162,5 200 l / 2 kw Kč Kč EOV 32 Elektrický tlak. ohřivač 39 x 61,7 30 l / 2 kw Kč Kč EOV 52 Elektrický tlak. ohřivač 39 x 87,3 50 l / 2 kw Kč Kč EOV 82 Elektrický tlak. ohřivač 47 x l / 2 kw Kč Kč EOV 122 Elektrický tlak. ohřivač 47 x 108,7 120 l / 2 kw Kč Kč EOV 152 Elektrický tlak. ohřivač 47 x 132,2 150 l / 2 kw Kč Kč Elektrické horizontální ( ležaté ) ohřívače vody ELOV 81 Elektrický tlak. ohřivač 50 x 83,5 80 l / 2 kw Kč Kč ELOV 121 Elektrický tlak. ohřivač 50 x l / 2 kw Kč Kč ELOV 151 Elektrický tlak. ohřivač 50 x 137,5 150 l / 2 kw Kč Kč ELOV 200 Elektrický tlak. ohřivač 52 x 162,5 200 l / 2 kw Kč Kč Kombinované vertikální ( svislé ) ohřívače vody s dvojitým pláštěm OVK universal Kombinovaný tlak. ohřivač 52 x l / 2 kw Kč Kč OVK universal Kombinovaný tlak. ohřivač 52 x 135,5 150 l / 2 kw Kč Kč Kombinované vertikální ( svislé ) ohřívače vody s trubkovým výměníkem OVK 81 L,P Kombinovaný tlak. ohřivač 50 x 83,5 75 l / 2 kw / Kč Kč OVK 200 L,P Kombinovaný tlak. ohřivač 52 x 162,5 195 l / 2 kw / Kč Kč Kombinované horizontální ( ležaté ) ohřívače vody s dvojitým pláštěm LOVK 120 Kombinovaný tlak. ohřivač 52 x 110,7 120 l / 2 kw Kč Kč LOVK 150 Kombinovaný tlak. ohřivač 52 x 134,5 150 l / 2 kw Kč Kč Kombinované horizontální ( ležaté ) ohřívače vody s trubkovým výměníkem LOVK 81 Kombinovaný tlak. ohřivač 50 x 83,5 75 l / 2 kw Kč Kč LOVK 200 Kombinovaný tlak. ohřivač 52 x 162,5 195 l / 2 kw Kč Kč Elektrické úsporné ohřívače vody bez rychloohřevu - osmiboký hranol - vertikální EO 80 J Elektrický tlak. ohřívač 92 x 51,5 x 52,7 80 l / 2 kw Kč Kč EO 120 J Elektrický tlak. ohřívač 122,5 x 51,5 x 52,7 120 l / 2 kw Kč Kč EO 150 J Elektrický tlak. ohřívač 144,5 x 51,5 x 52,7 150 l / 2 kw Kč Kč Elektrické úsporné ohřívače vody s rychloohřevem 220 V - osmiboký hranol - vertikální EO 30/220 Elektrický tlak. ohřívač 68 x 42 x 43,2 30 l / 1 / 3 kw Kč Kč EO 50/220 Elektrický tlak. ohřívač 94 x 42 x 43,2 50 l / 1 / 3 kw Kč Kč EO 80/220 Elektrický tlak. ohřívač 92 x 51,5 x 52,7 80 l / 1 / 3 kw Kč Kč EO 120/220 Elektrický tlak. ohřívač 122,5 x 51,5 x 52,7 120 l / 1,5 / 3 kw Kč Kč EO 150/220 Elektrický tlak. ohřívač 144,5 x 51,5 x 52,7 150 l / 2 / 3 kw Kč Kč Elektrické úsporné ohřívače vody s rychloohřevem 380 V - osmiboký hranol - vertikální EO 80/380 Elektrický tlak. ohřívač 92 x 51,5 x 52,7 80 l / 2 / 6 kw Kč Kč EO 120/380 Elektrický tlak. ohřívač 122,5 x 51,5 x 52,7 120 l / 2 / 6 kw Kč Kč EO 150/380 Elektrický tlak. ohřívač 144,5 x 51,5 x 52,7 150 l / 2 / 6 kw Kč Kč 14 platný od května 2008

15 Tatramat ohřívače vody Nabídkový ceník nepřímých a solárních ohřívačů vody Typ Popis Rozměry v x š x h (cm) Objem / Výkon Objednací číslo Prodejní cena bez PH oporučená M s PH Ohřívače vody s nepřímým ohřevem - stacionární VT 100 H Ohřivač vody s horním vývodem 52x l / 28 kw Kč Kč VT 120 H Ohřivač vody s horním vývodem 54,5x104,5 120 l / 42 kw Kč Kč VT 150 H Ohřivač vody s horním vývodem 54,5x128,6 150 l / 42 kw Kč Kč VTI 100 Ohřivač vody s bočním vývodem 52x103,7 100 l / 28 kw Kč Kč VTI 150 Ohřivač vody s bočním vývodem 52x127,7 150 l / 34 kw Kč Kč VTI 200 Ohřivač vody s bočním vývodem 52x158,8 200 l / 40 kw Kč Kč VTI 300 Ohřivač vody s bočním vývodem 65x l / 46 kw Kč Kč VTI 400 Ohřivač vody s bočním vývodem 75x l / 50 kw Kč Kč VTI 500 Ohřivač vody s bočním vývodem 75x l / 72 kw Kč Kč Solární ohřívače vody - stacionární VTS 200/2 vojvalentní ohř. vody 1 výměník 52x l VT H Kč Kč a 2 kw těleso VTS 300/2 VTS 400/2 VTS 500/2 VTS 200/3 VTS 300/3 VTS 400/3 VTS 500/3 vojvalentní ohř. vody 1 výměník a 2 kw těleso vojvalentní ohř. vody 1 výměník a 2 kw těleso vojvalentní ohř. vody 1 výměník a 2 kw těleso Trojvalentní ohř. vody 2 výměníky a 2 kw těleso Trojvalentní ohř. vody 2 výměníky a 2 kw těleso Trojvalentní ohř. vody 2 výměníky a 2 kw těleso Trojvalentní ohř. vody 2 výměníky a 2 kw těleso 65x157,8 300 l Kč Kč 75x l Kč Kč 75x l Kč Kč 52x l Kč Kč 65x157,8 300 l Kč Kč 75x l Kč Kč 75x l Kč Kč Příruba s ohřívacím tělesem Pro ohřívače VTI 3 kw Kč Kč Součástí dodávky všech tlakových ohřívačů vody do objemu 200 l je kvalitní pojistný ventil, instalovatelný ve vertikální i horizontální poloze. platný od května
