1 ??? CZ DW713

2 obr. 1 obr. 2 2

3 obr. 3 obr. 4 obr. 5 3

4 obr. 6 obr. 7 obr. 8 obr. 9 obr. 10 4

5 obr. 11 obr. 12 obr. 13 obr. 14 obr. 15 obr. 16 5

6 obr. 17 obr. 18 obr. 19 obr. 20 obr. 21 obr. 22 6

7 obr. 23 obr. 24 obr. 25 obr. 26 obr. 27 obr. 28 7

8 obr. 29 obr. 30 obr. 31 obr. 32 obr. 34 obr. 35 8

9 obr. 37 9

10 POKOSOVÁ PILA Blahopřejeme vám! Zvolili jste si nářadí společnosti DEWALT. Roky zkušeností, důkladný vývoj výrobků a inovace vytvořily ze společnosti DEWALT jednoho z nejspolehlivějších partnerů pro uživatele profesionálního elektrického nářadí. Technické údaje DW713 Napájecí napětí V 230 Příkon W 1,600 Průměr pilového kotouče mm 250 Max. otáčky kotouče min -1 5,000 Max. hloubka příčného řezu při 90 mm 162 Max. hloubka řezu při pokosu 45 mm 114 Max. hloubka řezu při 90 mm 90 Max. hloubka šikmého příčného řezu při 45 mm 58 Pokosový řez (max. polohy) levý 50 pravý 50 Šikmý řez (max. polohy) levý 48 pravý 48 Pokos 0 Výsledná šířka při maximální hloubce řezu 89 mm mm 95 Výsledná hloubka při maximální šířce řezu 162 mm mm 41 Pokos 45 Výsledná šířka při maximální hloubce řezu 89 mm mm 67 Výsledná hloubka při maximální šířce řezu 114 mm mm 41 Šikmý řez 45 Výsledná šířka při maximální hloubce řezu 61 mm mm 95 Výsledná hloubka při maximální šířce řezu 161 mm mm 25 Pokos 31.62, šikmý řez Výsledná hloubka při maximální šířce řezu 133 mm mm 20 Doba automatického zastavení pilového kotouče s < 10,0 Hmotnost kg 14.8 DW713 Celková úroveň vibrací (prostorový vektorový součet) měřená podle normy EN61029: Hodnota vibrací a h ah = m/s Odchylka K = m/s Pojistky 230 V nářadí 10 A v napájecí síti Pojmy: Bezpečnostní pokyny Níže uvedené pojmy popisují stupeň závažnosti každého označení. Přečtěte si pozorně návod k použití a věnujte pozornost těmto symbolům. NEBEZPEČÍ: Označuje bezprostředně hrozící rizikovou situaci, která, není-li jí zabráněno, povede ke způsobení vážného nebo smrtelného zranění. VAROVÁNÍ: Označuje možné hrozící nebezpečí které, v případě nedodržení, může způsobit smrt nebo vážné zranění. UPOZORNĚNÍ: Označuje možné hrozící nebezpečí které, v případě nedodržení, může vést ke způsobení lehkého nebo středně vážného zranění. UPOZORNĚNÍ: Je-li použito bez výstražného symbolu, označuje možné hrozící nebezpečí které, v případě nedodržení, může vést ke způsobení hmotných škod. Upozorňuje na riziko úrazu způsobeného elektrickým proudem. Upozorňuje na riziko vzniku požáru. LpA (akustický tlak) db(a) 91 LWA (akustický výkon) db(a) 102 K pa (odchylka akustického tlaku K) db(a) 3.0 K WA (odchylka akustického výkonu K) db(a)

11 Prohlášení o shodě 07 DW713 Společnost DeWALT tímto prohlašuje, že výrobky popisované v technických údajích splňují požadavky následujících norem: 98/37/EC (do 28. prosince 2009); 2006/42/EC (od 29. prosince 2009); 2004/108/EC, 2006/95/EC, EN : A11: A12:2003; EN :2002; EN , EN , EN ; EN Další informace vám poskytne zástupce společnosti DEWALT na následujících adresách nebo je také naleznete na zadní straně tohoto návodu. Níže podepsaná osoba je odpovědná za sestavení technických údajů a provádí toto prohlášení v zastoupení společnosti DEWALT. Horst Grossmann Viceprezident vývoje a konstrukce výrobku DEWALT, Richard-Klinger-Straße 11, D-65510, Idstein, Německo Bezpečnostní pokyny VAROVÁNÍ! Při použití elektrického nářadí musí být dodržovány základní bezpečnostní pokyny, aby se snížilo riziko vzniku požáru, úrazu elektrickým proudem a zranění osob, včetně následujících. Dobře se seznamte s veškerými pokyny před tím, než s tímto nářadím započnete pracovat a tyto pokyny uschovejte. TENTO NÁVOD USCHOVEJTE PRO PŘÍ- PADNÉ DALŠÍ POUŽITÍ. Všeobecné bezpečnostní pokyny 1. Udržujte pořádek na pracovišti. Nepořádek na pracovním stole a přeplněný pracovní prostor mohou vést ke vzniku úrazu. 2. Berte ohled na okolí pracovní plochy Nevystavujte nářadí dešti. Nepoužívejte nářadí za mokra nebo ve vlhkém prostředí. 11 Zajistěte si kvalitní osvětlení pracovní plochy ( luxů).nepoužívejte nářadí na místech, kde hrozí riziko vzniku požáru nebo exploze, například v blízkosti hořlavých nebo výbušných kapalin a plynů. 3. Ochrana před úrazem způsobeným elektrickým proudem. Zabraňte kontaktu těla s uzemněnými povrchy (např. potrubí, radiátory, sporáky a chladničky). Při práci v extrémních podmínkách (například vysoká vlhkost, tvorba kovových pilin při práci, atd.) může být elektrická bezpečnost zvýšena vložením izolačního transformátoru nebo ochranného jističe (FI). 4. Okolní osoby držte mimo pracovní oblast. Zabraňte okolním osobám, zvláště pak dětem, aby se dotýkaly nářadí nebo prodlužovacího kabelu a držte je mimo pracovní oblast. 5. Nářadí, které nepoužíváte, uskladněte. Není-li nářadí používáno, musí být uskladněno na suchém místě a musí být také vhodně zabezpečeno, mimo dosah dětí. 6. Nářadí nepřetěžujte. Práce je účinnější a bezpečnější, pokud používáte nářadí a nástroje k účelům, k nimž jsou určeny. 7. Používejte vhodné nářadí. Nepřetěžujte drobné nářadí úkony, které je nutné provádět pomocí výkonnějšího nářadí. Nepoužívejte nářadí k jiným účelům, než pro které je určeno; například, okružní pilu nepoužívejte k řezání kmenů nebo větví stromů. 8. Vhodně se oblékejte. Nenoste volné oblečení nebo šperky, tyto mohou být zachyceny pohybujícími se částmi nářadí. Při práci ve venkovním prostředí používejte neklouzavou obuv. Máte-li dlouhé vlasy, používejte vhodnou pokrývku hlavy. 9. Používejte prvky osobní ochrany. Vždy používejte ochranné brýle. Jestliže se při práci s nářadím práší nebo odlétávají drobné částečky materiálu, používejte respirátor proti prachu nebo ochranný štít. Jelikož tyto částečky materiálu mohou být značně horké, používejte také žáruvzdornou

12 zástěru. Vždy používejte ochranu sluchu. Vždy používejte bezpečnostní přilbu. 10. Připojte si zařízení k zachytávání prachu. Pokud je zařízení vybaveno adapterem pro připojení zařízení k zachytávání prachu, zajistěte jeho správné připojení a řádnou funkci. 11. S napájecím kabelem zacházejte opatrně. Nikdy zástrčku nevytahujte ze zásuvky škubáním za přívodní kabel. Veďte kabel tak, aby nepřecházel přes ostré hrany nebo horké a mastné povrchy. Při přenášení nikdy nedržte nářadí za napájecí kabel. 12. Obrobek si upněte. Pokud je to možné, používejte k upnutí obrobku svorky nebo svěrák. Je to bezpečnější a umožňuje to manipulaci s nářadím oběma rukama. 13. Nepřekážejte sami sobě. Při práci vždy udržujte vhodný a pevný postoj. 14. Péče o nářadí. Z důvodu bezpečnějšího a výkonnějšího provozu udržujte nářadí v čistotě a v bezvadném technickém stavu. Dodržujte pokyny pro údržbu a výměnu příslušenství. Nářadí pravidelně kontrolujte, pokud je poškozeno, nechejte je opravit v odborném servise. Rukojeti a vypínače udržujte suché, čisté a zbavené mastnot. 15. Nářadí odpojte. Pokud není nářadí používáno, před prováděním údržby a před výměnou příslušenství nářadí vždy odpojte od napěťového přívodu. 16. Odstraňte seřizovací přípravky a klíče. Vytvořte si návyk před spuštěním nářadí z něj vždy odstranit seřizovací klíče nebo přípravky. 17. Zabraňte nechtěnému spuštění Nepřenášejte nářadí s prstem na hlavním vypínači. Před připojením k elektrické síti se ujistěte, zda je hlavní spínač v poloze vypnuto. 18. Používejte prodlužovací kabely určené pro venkovní použití. Před použitím prodlužovací kabel vždy zkontrolujte a je-li poškozen, vyměňte jej. Používáte-li nářadí venku, používejte pouze prodlužovací kabel určený pro venkovní použití, který je i takto označen. 19. Buďte pozorní. Pozorně sledujte průběh pracovních operací. Pracujte s rozvahou. S nářadím nepracujte pokud jste unavení nebo pokud jste pod vlivem omamných látek, alkoholu nebo léků. 20. Kontrolujte stav nářadí. Dříve než budete nářadí používat, pečlivě zkontrolujte, zda není poškozeno, aby byla zajištěna jeho správná funkce. Zkontrolujte vychýlení a uložení pohybujících se částí, opotřebení jednotlivých částí a další prvky, které mohou ovlivnit správný chod nářadí. Zničené nebo jiné poškozené díly nechejte vyměnit ve značkovém servisu pokud nebude v této příručce uveden jiný způsob odstranění závady. Poškozené vypínače nechejte vyměnit v autorizovaném servisu. Pokud nelze hlavní vypínač nářadí zapnout a vypnout, s nářadím nepracujte. Nikdy neprovádějte žádné opravy sami. VAROVÁNÍ! Použití jiného příslušenství nebo přídavného zařízení a provádění jiných pracovních operací, než je doporučeno tímto návodem, může zapříčinit poranění obsluhy. 21. Opravy tohoto nářadí vždy svěřujte kvalifikovaným servisním technikům. Toto elektrické nářadí odpovídá platným bezpečnostním předpisům. Opravy by měly být prováděny pouze kvalifi kovanými servisními mechaniky s použitím originálních náhradních dílů; v ostatních případech může dojít k nebezpečnému ohrožení obsluhy. Další bezpečnostní pokyny pro pokosové pily Nářadí je dodáváno se speciálním přívodním kabelem, který může být vyměněn pouze výrobcem nebo autorizovaným servisním zástupcem. Nepoužívejte pilu k řezání jiných typů materiálů, než doporučených výrobcem. Nepoužívejte nářadí bez instalovaných bezpečnostních krytů, nebo pokud tyto kryty nepracují správně, nebo pokud nebyla správně prováděna jejich údržba. 12

13 Při provádění pokosových řezů zajistěte, aby bylo rameno pily bezpečně upevněno. Prostor na podlaze okolo stroje držte v rovině, uklizen a beze zbytků materiálů, například odřezků a úlomků. Používejte pouze správně naostřené kotouče. Nepřekračujte maximální otáčky vyznačené na kotouči. Před zahájením jakékoliv činnosti se ujistěte, zda jsou veškeré uzavírací kliky a přídržné svorky přitaženy. Nikdy nestrkejte ruce do oblasti ostří, pokud je pila pod napětím. Nikdy se nepokoušejte pilu rychle zastavit zablokováním čepele pomocí nářadí nebo jinými prostředky zasunutými oproti čepeli; mohlo by dojít k vážnému úrazu. Před použitím příslušenství, si přečtěte návod k použití.nesprávné použití příslušenství může nářadí poškodit. Při manipulaci s pilovým kotoučem používejte držák nebo rukavice. Před použitím zajistěte, aby byl pilový kotouč správně nasazen. Ujistěte se, zda se pilový kotouč otáčí správným směrem. Nepoužívejte kotouče větších nebo menších průměrů, než je doporučeno. Správné typy kotoučů jsou uvedeny v technických údajích. Používejte pouze pilové kotouče, jaké jsou specifi kovány v tomto návodu, odpovídající normě EN Zvažte, zda nebude vhodné použít speciální čepele se snížením hluku. Nepoužívejte čepele typu HSS. Nepoužívejte čepele prasklé nebo poškozené. Nepoužívejte žádné brusné kotouče. Nikdy nepoužívejte pilu bez drážkované desky. Před zastavením pily, nadzdvihněte pilu nad dílec a potom uvolněte vypínač. Nezasouvejte žádné klíny do větráku k přidržení hřídele motoru. Ochranný kryt pily se při poklesu ramena automaticky zdvihne; při stisku uvolňovací páčky (B) zajištění hlavy pily v horní poloze se ochranný kryt spustí nad kotouč. Ochranný kryt nikdy rukou nezdvíhejte, 13 pokud není pila vypnutá. Ochranný kryt lze zdvihnout rukou při instalaci nebo snímání pilových kotoučů nebo při provádění kontroly pily. Pravidelně kontrolujte, zda jsou vzduchové štěrbiny motoru čisté beze zbytku drti. Pokud je ochranný kryt s drážkou opotřebován, vyměňte jej. Před prováděním jakékoliv údržby, nebo před výměnou pilového kotouče odpojte stroj od elektrického vedení. Nikdy neprovádějte čištění nebo údržbu, pokud je stroj ještě v chodu a hlava se nenachází v horní klidové poloze. Nářadí podle možnosti vždy upevněte k pracovnímu stolu. Pokud k vyznačení řezné linie používáte laserové zařízení, ujistěte se, zda je třídy 2 v souladu s normou EN Nenahrazujte laserovou diodu diodou jiného typu. Je-li laser poškozen, svěřte opravu pouze autorizovanému servisu. Přední část ochranného krytu je kvůli viditelnosti při řezání opatřena mřížkovou clonou. Ačkoliv mřížková clona výrazně snižuje množství odlétajících zbytků, v krytu jsou stále otvory. Proto vždy při práci používejte ochranné brýle. Při řezání dřeva připojte zařízení pro odsávání prachu. Vždy vezměte na vědomí faktory, které mají vliv na tvorbu prachu, jako jsou: - typ řezaného materiálu (dřevotříska vytváří při řezání více prachu jako plné dřevo); - ostrost pilového kotouče; - správné nastavení pilového kotouče. Zajistěte, aby lokální odsávání, zrovna tak jako štíty, odkláněcí koryta a šachty byly správně seřízeny. Vezměte prosím na vědomi následující faktory ovlivňující hladinu hluku: - používejte pilové kotouče se sníženou hlučností; - používejte pouze správně naostřené kotouče; Údržba pily by měla být prováděna pravidelně; Hlášení o chybách stroje, včetně ochranných krytů nebo pilového kotouče, by mělo být provedeno ihned po jejich zjištění;

14 Zajištění adekvátního celkového nebo lokálního osvětlení; Zajištění, aby byla obsluha adekvátně proškolena k použití, nastavení a obsluze stroje; Pokud je nářadí vybaveno laserem, NENAHRAZUJTE jej jiným typem. Opravy mohou být prováděny pouze výrobcem laseru nebo autorizovaným servisním zástupcem. Jiná nebezpečí Při použití pil vznikají následující rizika: - poranění způsobená kontaktem s rotujícími díly Přestože jsou dodržovány příslušné bezpečnostní předpisy a jsou používána bezpečnostní zařízení, nemohou být vyloučena jistá zbytková rizika. Tato jsou: Poškození sluchu. Riziko nehody způsobené nezakrytou částí rotujícího pilového kotouče. - Riziko poranění při výměně pilového kotouče. - Riziko přimáčknutí prstů při manipulaci s ochrannými kryty. - Zdravotní rizika způsobená vdechováním prachu zvířeného při řezání dřeva, zejména dubového, bukového a materiálu MDF. Obsah balení Balení obsahuje: 1 Pokosová pila 1 Klíč na pilový kotouč uložený v přihrádce 1 Pilový kotouč 1 Prachový sáček 1 Návod k použití 1 Výkresová dokumentace Zkontrolujte, zda během přepravy nedošlo k poškození nářadí, jeho částí nebo příslušenství. Před použitím nářadí si důkladně přečtěte návod k obsluze. Popis (obr. 1, 2) VAROVÁNÍ: Neprovádějte žádné úpravy nářadí ani jeho součástí. Mohlo by dojít k úrazu nebo k poškození nářadí. POUŽITÍ VÝROBKU Vaše pokosová pila DW713 je určena k profesionálnímu řezání dřeva, výrobků ze dřeva a plastů. Pila je schopna bezpečně provádět vysoce kvalitní řezy, úkosy a jiné speciální úhlové řezy s vysokou přesností. Pokosová pila DW713 je profesionální elektrické nářadí. ZABRAŇTE dětem, aby se s tímto nářadím dostaly do kontaktu. Osoby mladší 16 let smí nářadí obsluhovat pouze pod dozorem. a. Provozní rukojeť b. Spodní kryt c. Vodítko na pravé straně d. Deska stolu e. Páka zámku pokosu f. Měřítko pokosových řezů g. Základna h. Otvory pro rozšiřující sadu i. Klíč j. Otvory pro upevnění pily k. Upínací šroub vodítka l. Hlavní spínač (zapnuto/vypnuto) m. Přepravní rukojeť n. Odvaděč pilin o. Pojistný čep hlavy p. Upínací šroub šikmých řezů q. Měřítko šikmých řezů r. Prolis s. Výřez pro pilový kotouč t. Aretace pokosu u. Západka aretace pokosu v. Vodítko na levé straně w. Kryt motoru x. Zámek hřídele y. Otvor pro zámek z. Zarážka nastavené polohy úhlu aa. Zarážka nastavení šikmých řezů bb. Zarážka nastavení svislé polohy cc. Odjišťovací páka hlavy pily dd. Zadní dolní kryt ee. Horní kryt Doplňkové příslušenství (obr. 3) ff. Prachový sáček gg. Svěrka hh. Laser ii. Délkový doraz jj. Prodlužovací podpěra pro dlouhé dílce Elektrická bezpečnost Elektromotor byl zkonstruován pouze pro jedno napětí. Vždy zkontrolujte, zda síťové 14

15 napětí odpovídá napětí uvedenému na typovém štítku nářadí. Vaše nářadí je vybaveno dvojitou izolací v souladu s normou EN 61029; proto není nutné použití zemnícího vodiče. V případě výměny přívodního kabelu musí být tato provedena u autorizovaného servisního zástupce nebo odborníkem s příslušnou kvalifi kací. Použití prodlužovacího kabelu Je-li použití prodlužovacího kabelu nutné, použijte pouze schválený typ kabelu, který je vhodný pro příkon tohoto nářadí (viz technické údaje). Minimální průřez vodiče je 1,5 mm 2. V případě použití navinovacího kabelu, odviňte vždy celou délku kabelu. Poklesy napájecího napětí Rázové proudy způsobují krátkodobé poklesy napětí. Při nepříznivém průběhu napájecího napětí může být ovlivněna funkce ostatních zařízení. Je-li hodnota systémového odporu napájecího napětí nižší než 0,25 Ω, není pravděpodobné, aby docházelo k potížím. MONTÁŽ VAROVÁNÍ: Ke snížení rizika úrazu před přesunem, výměnou příslušenství nebo provádění jakýchkoliv nastavení popsaných v pokynech pro nastavení laseru nářadí vypněte a odpojte jeho elektrický přívod. Vybalení (obr. 1, 2, 4) 1. Uchopením za přenášecí rukojeť (m) vytáhněte pilu opatrně ven z obalu. 2. Stlačte provozní rukojeť (a) dolů a vytáhněte pojistný čep (o), jak je zobrazeno na obrázku. 3. Opatrně uvolněte tlak a nechejte rameno zvednout do maximální výšky klidové polohy. Montáž stolu (obr. 5) 1. Pro montáž stolu jsou ve všech čtyřech nohách otvory (j). Dva různé průměry otvorů, umožňují použít různé druhy upevňovacích 15 šroubů. Podle vašeho uvážení, použijte pro upevnění pily kterýkoliv otvor; není nutné použít oba otvory. Dbejte na to, aby byla pila pevně ukotvena Pro zrychlení upevňovacího procesu a zjednodušení přenášení pily z místa na místo, je možné pilu trvale upevnit na desku nebo překližku o síle 12,5 mm nebo více a desku připevnit na pracovní stůl. 2. Při upevňování pily na desku dbejte na to, aby upevňovací šrouby neprošly skrz desku/překližku. Spodní strana desky musí být bez nerovností, aby dokonale přilehla na pracovní stůl. Při upevňování desky na pracovní stůl, upevněte desku pouze v místech, kde je přišroubována základna pily na desku. Upevnění na jiných místech, může narušit bezvadnou funkci pily. 3. Chcete-li zabránit nepřesnostem, zkontrolujte, zda se na montážním povrchu nevyskytují žádné nerovnosti. Pokud není pila dokonale upevněna a dochází ke kývání pily, vložte pod jednu nožku pily klínek a pilu upevněte tak, aby základna dokonale seděla na desce nebo na pracovním místě. Montáž pilového kotouče (obr. 6, 7, 8, 9) VAROVÁNÍ: Ke snížení rizika úrazu před přesunem, výměnou příslušenství nebo provádění jakýchkoliv nastavení popsaných v pokynech pro nastavení laseru nářadí vypněte a odpojte jeho elektrický přívod. Nikdy nestláčejte zámek hřídele pokud je kotouč v záběru nebo pokud dobíhá. S touto pokosovou pilou neprovádějte řezání železných kovů (s obsahem železa nebo oceli) nebo zdiva či výrobků zpevněných vlákny. 1. Stiskněte odjišťovací páku hlavy pily (cc) pro uvolnění spodního krytu pilového kotouče (b). Potom nadzdvihněte spodní kryt kotouče co nejvíce. 2. Šroubovací násadou osazenou na konci rukojeti dodaného klíče na pilový kotouč (i) povolte dostatečně šroub (kk) konzole ochranného krytu, aby díl se šikmým rohem (mm) procházel mezi hlavou šroubu

16 a ochranným krytem. Tím bude umožněn dostatečný zdvih držáku krytu (ll), aby byl zpřístupněn pojistný šroub pilového kotouče (nn). 3. Se spodním ochranným krytem přidrženým ve zdvižené poloze šroubem (kk) stlačte jednou rukou tlačítko zámku hřídele (x) a druhou rukou pomocí dodaného klíče (i) povolte otáčením ve směru hodinových ručiček šroub pilového kotouče (nn) opatřený levostranným závitem. VAROVÁNÍ: Zámek hřídele použijete následovně. Stiskněte tlačítko tak, jak je znázorněno na obrázku a hřídelí otáčejte dokud zámek hřídele nezaskočí. Při odšroubovávání upevňovacího šroubu, držte stisknuté tlačítko zámku hřídele. 4. Odstraňte pojistný šroub pilového kotouče (nn) a vnější objímku hřídele (pp). 5. Pilový kotouč (oo) nasaďte na adapter kotouče (qq) nacházející se přímo oproti vnitřní objímky hřídele (rr), ujistěte se, zda ozubení spodního kraje pilového kotouče směřuje směrem k zadní části pily (směrem od obsluhy). POZNÁMKA: Adapter 25,4 mm se pro kotouče s otvorem 15,88 mm nepoužívá. 6. Nasaďte zpět vnější objímku hřídele (pp). 7. Otáčením proti směru hodinových ručiček současně s přidrženým zapadnutým zámkem hřídele druhou rukou, pojistný šroub pilového kotouče (nn) dotáhněte. 8. Nastavte konzolu krytu (ll) dolů tak, aby se šikmý rohový kus (mm) nacházel pod hlavou šroubu konzoly krytu (kk). 9. Přitáhněte šroub konzoly krytu. VAROVÁNÍ: Nikdy neprovádějte stisknutí tlačítka zámku hřídele, je-li pila v chodu. Po instalaci pilového kotouče se ujistěte, zda je konzole krytu dole a šroub konzole krytu je bezpečně dotažen. VAROVÁNÍ: Konzole krytu musí být před spuštěním pily vrácena do původní polohy a šroub konzole krytu dotažen. Nedodržení může mít za následek umožnění kontaktu krytu s otáčejícím se kotoučem a tím pádem 16 Nastavení následnému poškození pily a vážnému úrazu. VAROVÁNÍ: Ke snížení rizika úrazu před přesunem, výměnou příslušenství nebo provádění jakýchkoliv nastavení popsaných v pokynech pro nastavení laseru nářadí vypněte a odpojte jeho elektrický přívod. Vaše pokosová pila byla přesně nastavena již ve výrobě. Pokud je nutné provést opětovné seřízení díky dopravě a přenášení, nebo z jiného důvodu, řiďte se při seřizování vaší pily následujícími kroky. Jakmile jednou pilu seřídíte, mělo by toto přesné nastavení zůstat zachováno. KONTROLA A NASTAVENÍ POLOHY POKOSU (OBR. 10, 11) 1. Uvolněte páku zámku pokosu (e) a rameno pokosu natočte tak, aby zámek ukazoval do polohy 0 pokosu. Páku zámku pokosu (e) nezajišťujte. 2. Stáhněte hlavu pily dolů tak, aby se ostří téměř zapadalo do výřezu (s) pro pilový kotouč. 3. Mezi vodítko na levé straně (v) a pilový kotouč (oo) vložte úhelník (tt) (obr. 10). VAROVÁNÍ: Nedotýkejte se úhelníkem hrotů ozubení. Je-li nutné seřízení, postupujte následovně: 4. Povolte tři šrouby (ss) a posuňte sestavu pokosového ramene s úhlovou stupnicí směrem doprava nebo doleva tak, aby byl pilový kotouč kolmo k vodítku, měřeno úhelníkem. 5. Tři šrouby (ss) dotáhněte. V této části nevěnujte pozornost odečítání ukazatele pokosu. NASTAVENÍ UKAZATELE POKOSOVÝCH ŘEZŮ (OBR ) 1. Povolte páku zámku pokosu (e) a stlačte západku aretace pokosu (e) tak, aby se rameno pokosu (a1) uvolnilo. 2. Posuňte rameno pokosu tak, aby se ukazatel nastavení pokosu (uu) shodoval s hodnotou 0 na úhlové stupnici, jak je zobrazeno na obrázku 12.

17 3. S povolenou pákou pokosu pootáčejte ramenem pokosu okolo nuly a ponechejte západku nastavení pokosu zaskočit na místo. 4. Sledujte ukazatel (uu) a stupnici pokosu (f). Pokud ukazatel neukazuje přesně nulovou polohu, povolte šroub (a2), posuňte ukazatel tak, aby ukazoval přesně 0 a šroub nazpět přitáhněte. ZÁMEK POKOSU A NASTAVENÍ ARETAČNÍ TYČE (OBR. 22) Pokud lze posunovat se základnou pily při uzamčeném pokosu (e), je nutné provést nastavení zámku aretační tyče. 1. Odjistěte páku zámku pokosu (e). 2. Páku zámku pokosu (e) dejte do horní polohy. 3. Pomocí klíče povolte seřizovací šroub (v v) otočného čepu. POZNÁMKA: Některé modely tento seřizovací šroub nemají, pokračujte krokem Nastavte aretační tyč pokosu otáčením v krocích po 3,2 mm ve směru chodu hodinových ručiček tak, aby se síla uzamknutí zvýšila. 5. Ujistěte se, že nelze se stolem pily pohybovat, je-li páka zámku pokosu (e) uzamčena. 6. Seřizovací šroub (vv) utáhněte. KONTROLA A NASTAVENÍ POLOHY PILO- VÉHO KOTOUČE VZHLEDEM KE STOLU (OBR ) 1. Povolte upínací šroub šikmých řezů (p). 2. Rameno pokosu stlačte směrem doprava tak, aby bylo zcela svisle spolu se zarážkou nastavené polohy úhlu (z) umístěné oproti zarážce nastavení svislé polohy (bb) a upínací šroub šikmých řezů dotáhněte. 3. Stáhněte hlavu pily dolů tak, aby se ostří téměř zapadalo do výřezu (s) pro pilový kotouč. 4. Ke stolu oproti pilovému kotouči (oo) přiložte úhelník (tt) (obr. 15). VAROVÁNÍ: Nedotýkejte se úhelníkem hrotů ozubení. Je-li nutné seřízení, postupujte následovně: 5. O několik otáček povolte pojistnou matici (ww), a se sledováním, zda šroub zarážky (bb) pevně přiléhá k zarážce nastavené polohy úhlu (z), šroub zarážky nastavení svislé polohy (bb) zašroubujte nebo vyšroubujte tak, aby byl pilový kotouč po změření úhloměrem v poloze 90ş směrem ke stolu. 6. Šroub zarážky (bb) přidržte na místě a pojistnou matici (ww) pevně dotáhněte. 7. Pokud ukazatel sklonu (xx) neukazuje nulovou polohu na měřítku šikmých řezů (q), povolte pojistný šroub ukazatele (yy) a podle potřeby ukazatel posuňte. SEŘÍZENÍ VODÍTKA (OBR. 19) Horní část vodítka lze nastavit k vytvoření vůle, aby bylo možné provést plný náklon pily 48 vlevo i vpravo. Vodítko na levé straně (v) nastavíte následovně: 1. Povolte rukojeť z plastu (k) a vodítko přesuňte doleva. 2. Proveďte zkoušku s vypnutou pilou a zkontrolujte vůli. Nastavte vodítko tak, aby bylo co nejblíže u pilového kotouče, což zajišťuje poskytnutí maximální podpěry obrobku, aniž by docházelo ke kontaktu při sklápění a zvedání ramena pily. 3. Rukojeť bezpečně přitáhněte. Pravé vodítko (c) nastavíte následovně: 4. Povolte rukojeť z plastu (k) a vodítko přesuňte doprava. 5. Pokračujte způsobem uvedeným pro nastavení levého vodítka. VAROVÁNÍ: Vodící drážky (zz) se mohou zanášet nečistotami. K pročištění drážek použijte špejli nebo je profoukněte proudem nízkotlakého vzduchu. KONTROLA A NASTAVENÍ POLOHY ŠIKMÉHO ŘEZU (OBR. 19, 20) 1. Povolte upínací šroub vodítka (k) na levé straně a horní část tohoto vodítka přesuňte co nejvíce vlevo. 2. Povolte upínací šroub šikmých řezů (p) a rameno pily přesuňte doleva tak, aby 17

18 zarážka nastavené polohy úhlu (z) zůstala na zarážce nastavení šikmých řezů (aa). Toto je poloha náklonu 45. Je-li nutné seřízení, postupujte následovně: 5. O několik otáček povolte pojistnou matici (ww), a šroub zarážky nastavení šikmých řezů (aa) zašroubujte nebo odšroubujte tak, aby ukazatel (xx) směřoval na označení polohy 45 se zarážkou nastavené polohy úhlu (z) spočívající na zarážce nastavení šikmých řezů. 6. Šroub zarážky (aa) přidržte na místě a pojistnou matici (ww) pevně dotáhněte. 7. Pro dosažení hodnoty úhlu šikmého řezu 3 směrem doprava nebo 48 směrem doleva nastavte dva dorazové šrouby tak, abyste umožnili nezbytný pohyb ramena. OVLÁDÁNÍ OCHRANNÉHO KRYTU A VIDITELNOST Ochranný kryt pilového kotouče Vaší pily je zkonstruován tak, aby se při spuštění ramene automaticky zdvihl a aby se při zdvižení ramene pily automaticky spustil. Ochranný kryt lze zdvihnout rukou při instalaci nebo snímání pilových kotoučů nebo při provádění kontroly pily. Nikdy se nesnažte nadzdvihnout ochranný kryt pily, pokud se pilový kotouč otáčí. POZNÁMKA: Určité speciální typy řezů vyžadují manuální zdvižení ochranného krytu. Podrobnosti naleznete v kapitole řezání základních lišt do výšky 88,9 mm. Přední část ochranného krytu je kvůli viditelnosti při řezání opatřena mřížkovou clonou. Ačkoliv mřížková clona výrazně snižuje množství odlétajících zbytků, v krytu jsou stále otvory. Proto vždy při práci používejte ochranné brýle. AUTOMATICKÁ ELEKTRICKÁ BRZDA Vaše pila je vybavena automatickou elektrickou brzdou, která způsobí zastavení pilového kotouče do 5 sekund od uvolnění spouště. Tato hodnota není stavitelná. Občas může nastat mezi uvolněním spouště a spuštěním automatické brzdy prodleva. Vzácně může nastat i to, že brzda nebude aktivována vůbec a pilový kotouč se samovolně dotočí. Pokud nastávají prodlevy nebo výpadky, 4 až 5 krát pilu zapněte a vypněte. Pokud tento stav setrvává i nadále, nechejte nářadí opravit v autorizovaném servise DEWALT. Před vytažením pilového kotouče z drážky se přesvědčte, zda se zcela zastavil. Brzda není náhradou ochranného krytu a také jí nemůžete zcela svěřit Vaši vlastní bezpečnost. OBSLUHA Pokyny pro obsluhu VAROVÁNÍ: Vždy dodržujte bezpečnostní předpisy a platná nařízení. Uživatelé ve Velké Británii jsou povinní dodržovat nařízení popsaná v předpisech pro obsluhu dřevoobráběcích strojů z roku Před zahájením provozu Vždy nainstalujte odpovídající pilový kotouč. Nepoužívejte silně opotřebené kotouče.maximální otáčky nářadí nesmí přesáhnout maximální otáčky pilového kotouče. Nepokoušejte se řezat příliš malé kousky. Dbejte na to, aby pilový kotouč vždy řezal volně. Nepřetěžujte nářadí. Před zahájením řezání počkejte, dokud motor pily nedosáhne maximálních otáček. Před zahájením jakékoliv činnosti se ujistěte, zda jsou veškeré uzavírací kliky a přídržné svorky přitaženy. Obrobek si upněte. Ačkoliv je tato pila určena k řezání dřeva a mnoha neželezných materiálů, tyto pokyny se týkají jen řezání dřeva. Stejné pokyny jsou uvedeny i pro jiné typy materiálů. Neřezejte s touto pilou železné materiály (železo a ocel), nebo zdivo! Nepoužívejte žádné brusné kotouče. Používejte výřez pro pilový kotouč. Pokud je výřez pro pilový kotouč širší jak 10 mm, s pilou nepracujte. Zapnutí a vypnutí (obr. 21) Otvor (y) ve spouštěcím mechanismu je určen ke vložení visacího zámku, aby bylo možné hlavní spínač (l) uzamknout. 18

19 1. Chcete-li nářadí spustit, stiskněte hlavní spínač (l). 2. Chcete-li nářadí vypnout, spínač uvolněte. Postoj a poloha rukou při řezání Správná poloha rukou a správný postoj usnadňuje práci, zpřesňuje řezání a zvyšuje kvalitu řezu. Nikdy nepokládejte ruce do blízkosti řezu. Mezi rukama a pilovým kotoučem udržujte bezpečnou vzdálenost, alespoň 150mm. Obrobek pevně držte a opírejte o vodící doraz. Ruce udržujte v bezpečné vzdálenosti a poloze, dokud není pila vypnuta a pilový kotouč se zcela nezastavil. Bez zapnutí pily a před vlastním provedením řezu, vždy zkontrolujte dráhu pily. Ujistěte se, že pila volně prochází mezi vodícími dorazy. Při práci ruce nepřekřižujte. Stůjte bezpečně na podlaze oběma nohama. Udržujte rovnováhu. Při pohybu ramena pily směrem doprava nebo doleva, pohybujte tělem ve stejném směru jako rameno pily. Stůjte bezpečně na pravé nebo levé straně pily. Při řezání podle rysky, sledujte rysku na dílci ve výřezech na ochranném krytu. Základní řezy Svislé přímé příčné řezy (obr. 1, 2, 23) POZNÁMKA: K dosažení uvedených výkonů používejte vždy pilové kotouče 250 mm s otvorem pro hřídel 30 mm. 1. Povolte páku zámku pokosu (e) a stlačte západku aretace pokosu (u) tak, aby se rameno pokosu uvolnilo. 2. Nechejte západku nastavení pokosu zapadnout do polohy 0 a páku pokosu dotáhněte. 3. Řezaný obrobek ze dřeva opřete o vodítko (c, v). 4. Uchopte provozní rukojeť (a) a stiskněte odjišťovací páku hlavy pily (cc). 5. Stiskem hlavního spínače (l) spusťte motor. 6. Stlačte hlavu pily tak, aby ostří procházelo řezaným obrobkem a plastovou deskou s drážkami (s). 7. Po dokončení řezu uvolněte spínač a před navrácením hlavy do horní polohy počkejte, až se pilový kotouč zcela zastaví. Svislé pokosové příčné řezy (obr. 1, 2, 24) 1. Povolte páku zámku pokosu (e) a stlačte západku aretace pokosu (u). Posuňte hlavu pily směrem doleva nebo doprava. 2. Západka aretace pokosu automaticky zaskakuje v polohách 10, 15, 22.5, a 45. Pokud je vyžadován úhel mezi těmito polohami nebo úhel 50, pevně přidržte pilovou hlavu a zajistěte ji přitažením páky zámku pokosu. 3. Před započetím řezu vždy zkontrolujte, zda je páka zámku pokosu pevně zajištěna. 4. Dále postupujte jako u svislých přímých příčných řezů. VAROVÁNÍ: Při zkosení koncové části obrobku s drobným ořezem umístěte obrobek tak, aby byl odřezek na straně směrem k pilovému kotouči, a to větším úhlem k vodítku; např. levý pokos, odřezávání doprava - pravý pokos, odřezávání vlevo. Šikmé řezy (obr. 1, 2, 25) Úhel šikmých řezů lze nastavit od 3ş vpravo až po 48 vlevo a řez může být proveden s nastaveným ramenem pokosu od nuly po maximální natočení 45 vlevo nebo vpravo. 1. Povolte upínací šroub vodítka (k) na levé straně a horní část tohoto vodítka (v) přesuňte co nejvíce vlevo. Upínací šroub šikmých řezů (p) povolte a podle potřeby nastavte šikmý řez. 2. Upínací šroub šikmých řezů (p) pevně dotáhněte. 3. Dále postupujte jako u svislých přímých příčných řezů. Kvalita řezů Kvalita a čistota řezu závisí na mnoha faktorech a na řezaném materiálu. Pokud je požadováno co nejhladší provedení řezu, 19

20 například při tvarových řezech nebo jiné přesné práci, použijte ostrý kotouč (karbidový, 60-zubů) a pomalé otáčky. VAROVÁNÍ: Dbejte na to, aby se materiál během řezání nechvěl nebo aby se nepohyboval; dílec vždy řádně upevněte. Před zdvihnutím ramene pily, počkejte až se pila úplně zastaví. Pokud dochází ke třepení zadní části řezu, nalepte na dílec v místě řezu lepicí pásku. Proveďte řez přes lepicí pásku a po skončení řezu pásku opatrně odlepte. Upevnění obrobku (obr. 3) 1. Je-li to možné, upevněte obrobek k základně pily. 2. Nejlepších výsledků dosáhnete použitím svorky (gg) určené k použití s vaší pilou. Jeli to možné, upevněte obrobek k vodítku pily. Obrobek je možno upevnit na kteroukoli stranu pily; svorku upevněte na pevný, rovný povrch vodítka. VAROVÁNÍ: Vždy používejte upevňovacích svorek při řezání měkkých, lehkých kovů. Podpěra delších obrobků (obr. 3) 1. Dlouhé obrobky je nutno vždy před řezáním podložit a upevnit. 3. Pro dosažení nejlepších výsledků používejte prodlužovací podpěru pro dlouhé dílce (jj) pro prodloužení stolu pily (podpěru možno zakoupit u autorizovaného dealera). Vždy používejte dostupné podpěry na podepření a upevnění dlouhých obrobků, abyste zabránily pádu obrobku nebo úrazu. Řezání rámů obrazů, promítacích stínítek a jiných čtyřstranných projektů (obr. 26, 27) TVAROVÉ LIŠTY A RÁMY Před řezáním tvarových obkládacích lišt a rámů, si nejdříve vyzkoušejte na kouscích dřeva způsob řezání, dokud si nejste jisti, že práci bez problémů zvládnete. Vaše pila je uzpůsobená pro řezání šikmých a pokosových spojovacích řezů jak je zobrazeno na obr. 26. Tento spojovací řez byl proveden po nastavení pily pro šikmé řezy. 20 NASTAVENÍ ŠIKMÝCH ŘEZŮ Úhel sklonu řezu je nastaven na 45. Výsledný spoj svírá úhel 90. Rameno úhlu řezu je nastaveno a uzamčeno v nulové poloze. Řezaný kus je položen širší stranou na stůl pily a užší stranou se opírá o vodítko. NASTAVENÍ POKOSOVÝCH ŘEZŮ Stejný řez může být proveden po nastavení pily na provádění pokosových řezů vlevo nebo vpravo. Řezaný kus se v tomto případě opírá širší stranou o vodítko. Nákresy (obr. 26, 27) platí pouze pro projekty/výrobky o čtyřech stranách. Při spojování výrobků o více stranách je třeba změnit nastavení úhlu nebo sklonu řezu. Následující tabulka ukazuje velikost úhlů pro různé výrobky o různém počtu stran za předpokladu, že jsou všechny strany stejné. Pro výrobky o jiném počtu stran, které nejsou uvedeny v tabulce, vydělte 180 počtem stran a zjistíte hodnotu nastavení úhlu nebo sklonu pily. Počet stran Úhel nebo sklon Kombinované pokosové řezy (obr. 26, 27, 28, 29) Kombinovaný pokos je řez pod dvěma úhly současně, pokosovým úhlem (obr. 27) a šikmým úhlem (obr. 26). To je druh řezu používaný k tvorbě rámečků nebo boxů se šikmými stranami jako je například na obrázku 28. VAROVÁNÍ: Pokud se úhly řez od řezu mění, zkontrolujte, zda jsou upínací šrouby šikmých řezů a pokosových řezů pevně dotaženy.tyto šrouby musí být po provedení jakýchkoliv změn v nastavení šikmých nebo pokosových řezů dotaženy. Níže uvedená tabulka vám pomůže při volbě správného nastavení sklonu a pokosu u nejběžnějších kombinovaných úhlových řezů. V tabulce zvolte požadovaný úhel A (obr. 29) a vyhledejte příslušný úhel

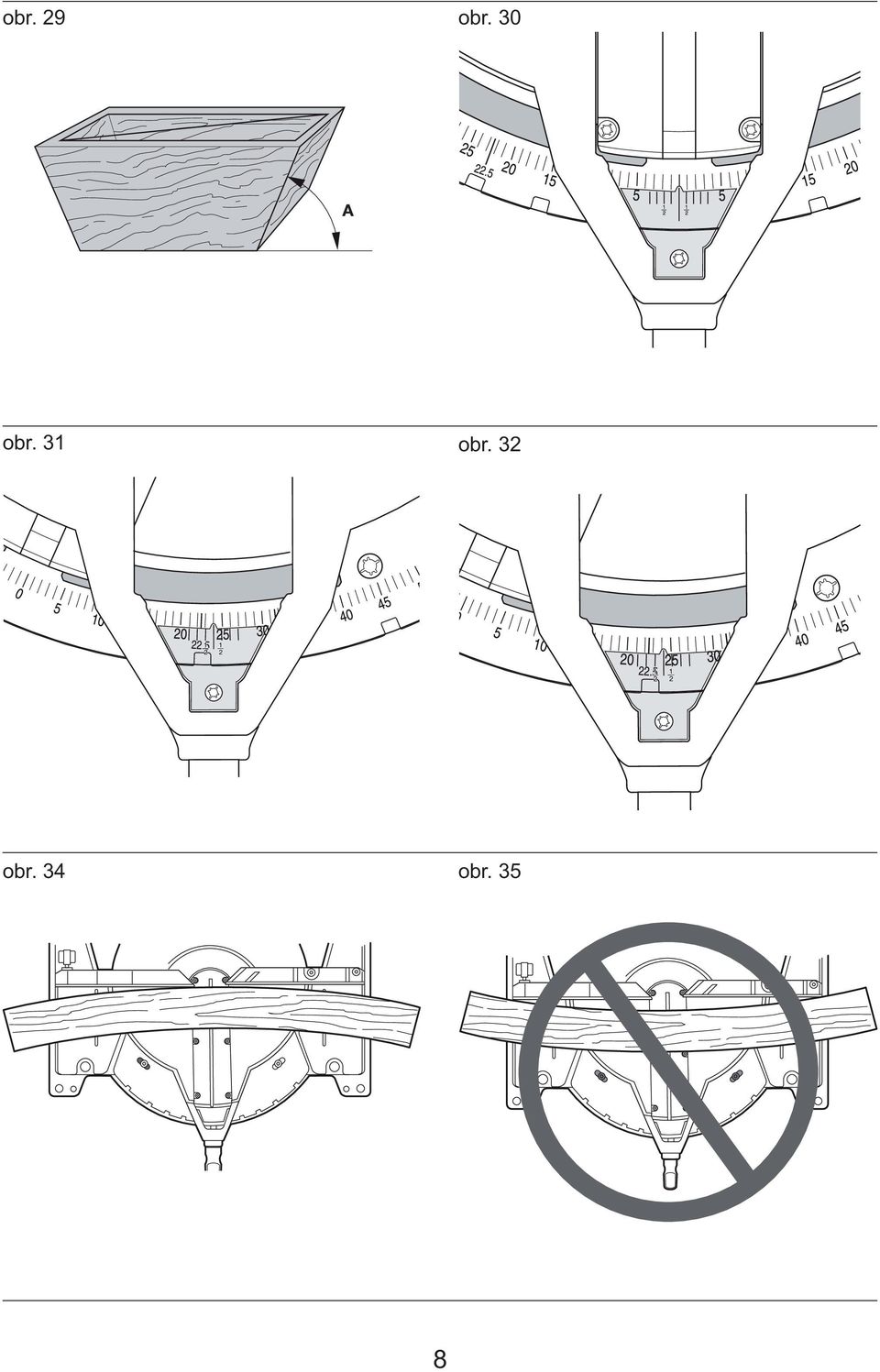

21 NASTAVTE NA PILE TENTO POKOSOVÝ ÚHEL ve sloupci tabulky. Z tohoto bodu hledejte v tabulce přímo dole přesný úhel sklonu a přímo napříč naleznete přesný pokosu. TĚLESO O 8 STRANÁCH TĚLESO O 6 STRANÁCH TĚLESO O ČTYŘECH STRANÁCH NASTAVTE NA PILE TENTO ŠIKMÝ ÚHEL ÚHEL STRANY TĚLESA (ÚHEL A ) Nastavte vaši pilu na předepsané úhly a proveďte několik zkušebních řezů. Zkuste si, zda budou k sobě jednotlivé díly lícovat. Příklad: Pro zhotovení výrobku o čtyřech stranách s venkovním úhlem 25 (úhel A ) (obr. 29), použijte horní oblouk v tabulce. Na oblouku najděte hodnotu úhlu 25. Sledujte na každé straně vodorovnou různoběžku a dostanete nastavení pokosu pily (23 ). Obdobným způsobem sledováním svislé různoběžky nahoře či dole dostanete nastavení úhlu sklonu pily (40 ). Vždy udělejte několik řezů na odřezcích pro kontrolu nastavení pily. Noniová stupnice (obr ) Pila je vybavena noniovou stupnicí, zvyšující přesnost nastavení úhlů řezu. Pro přesná nastavení úhlů (1/4, 1/2, 3/4 ) použijte noniovu stupnici nastavení nejbližších hodnot 1/4 (15 minut). Při používání noniové stupnice se řiďte následujícími pokyny. Příklad. Nastavte úhel řezu na hodnotu 24 1/4 doprava. Vypněte pilu Nastavte úhel na nejbližší celou hodnotu stupně. Prostřední ryska na noniové stupnici se musí shodovat se ryskou označující celou hodnotu stupně na stupnici obr. 30. Obrázky s příklady. Podrobný obrázek 31; zobrazené nastavení odpovídá pravému pokosu 24. Pro nastavení dodatečné hodnoty 1/4, stlačte zámek ramene pokosu a rameno 21 opatrně přesuňte doprava tak, aby bylo označení 1/4 na noniové stupnici srovnáno s nejbližším označením stupně na měřítku pokosu. V tomto příkladu bude nejbližší označení stupně na měřítku pokosu 25. Obrázek 32 zobrazuje konečné nastavení hodnoty pravého pokosu 24 1/4. Posouvání stupnice při nastavení pravého pokosu: zvětšete úhel nastavení pokosu tak, že posunete ramenem pily, až se příslušná značka na noniové stupnici kryje s nejbližší hodnotou úhlu měřítka pokosu vpravo. snižte úhel nastavení pokosu tak, že posunete ramenem pily, až se příslušná značka na noniové stupnici kryje s nejbližší hodnotou úhlu měřítka pokosu vlevo. Posouvání stupnice při nastavení levého pokosu: zvětšete úhel nastavení pokosu tak, že posunete ramenem pily, až se příslušná značka na noniové stupnici kryje s nejbližší hodnotou úhlu měřítka pokosu vlevo. snižte úhel nastavení pokosu tak, že posunete ramenem pily, až se příslušná značka na noniové stupnici kryje s nejbližší hodnotou úhlu měřítka pokosu vpravo. Řezání základních lišt Řezání základních lišt je prováděno s úhlem sklonu 45. Před provedením jakéhokoliv řezu, si zkuste řez nejdříve nanečisto, bez zapnuté pily. Veškeré řezy se provádí tak, že zadní stranu lišty položíme naplocho na pilu. Vnitřní kout Levá strana 1. Lištu položte horní stranou oproti vodítku. 2. Uložte si levý bok řezu. Pravá strana 1. Lištu položte spodní stranou oproti vodítku. 2. Uložte si levý bok řezu. Vnější roh Levá strana 1. Lištu položte spodní stranou oproti vodítku. 2. Uložte si pravý bok řezu.

22 Pravá strana 1. Lištu položte horní stranou oproti vodítku. 2. Uložte si pravý bok řezu. Řezání čela lišty Řezání čela lišty se provádí kombinovaným pokosovým řezem. Pro dosažení extrémní přesnosti má vaše pila přednastavené úhly v polohách 31,62 pokos a 33,85 úhel. Tato nastavení jsou standardní pro čela lišt s úhly 52 nahoře a 38 dole. Před konečným řezem si proveďte testovací řez na odřezku materiálu. Veškeré řezy jsou prováděny s levým zkosením a se zadní stranou lišty položenou oproti základně. Vnitřní kout Levá strana 1. Horní strana lišty oproti vodítku. 2. Pravý pokosový řez. 3. Uložte si levý bok řezu. Pravá strana 4. Spodní strana lišty oproti vodítku. 5. Levý pokosový řez. 6. Uložte si levý bok řezu. Vnější roh Levá strana 1. Spodní strana lišty oproti vodítku. 2. Levý pokosový řez. 3. Uložte si levý bok řezu. Pravá strana 4. Horní strana lišty oproti vodítku. 5. Pravý pokosový řez. 6. Uložte si pravý bok řezu. Speciální řezy Všechny řezy jsou prováděny s obrobkem upevněným ke stolu a opřeným o vodítko. Ujistěte se, zda je obrobek řádně upnut. PROHNUTÝ MATERIÁL Při řezání prohnutý materiál vždy umístěte podle obrázku34 a nikdy jej neumísťujte způsobem znázorněným na obrázku 35. Nesprávné umístění materiálu způsobí jeho rozštípnutí před dokončením řezu. ŘEZÁNÍ PLASTOVÉHO POTRUBÍ NEBO JINÉHO OKROUHLÉHO MATERIÁLU S Vaší pilou lze plastové potrubí snadno řezat. Lze jej řezat zrovna tak jako dřevo a lze jej pevně upevnit nebo přidržet k vodítku tak, aby se neprotáčelo. To je při provádění šikmých řezů velmi důležité. ŘEZÁNÍ ROZMĚRNÝCH MATERIÁLŮ Může nastat občas situace, kdy je obrobek příliš velký, aby se vtěsnal pod ochranný kryt pilového kotouče. Mírné zvýšení lze dosáhnout odtažením ochranného krytu, jak je znázorněno na obrázku 36. Tomuto úkonu se pokud možno vyhněte, ale pokud je nezbytně nutný, pila bude pracovat správně a bude možné provést vyšší řez. PŘI PRÁCI S PI- LOU NIKDY NEUVAZUJTE, NEPŘILEPUJTE PÁSKOU, NEBO JINÝM ZPŮSOBEM NEZA- JIŠŤUJTE OCHRANNÝ KRYT V OTEVŘENÉ POLOZE. Odsávání prachu (obr. 2, 3) K otvoru pro odvádění pilin (nn) připevněte prachový sáček (ff). Připojte zařízení na odsávání prachových nečistot v souladu s místními předpisy. Průtok vzdušného proudu externího systému by měl být 20m/s /- ±2 m/s. Průtok se měří v přípojné trubici v místě připojení, s připojenou, ale nespuštěnou pilou. Přeprava (obr. 4) Pila je vybavena přepravní rukojetí (a) pro pohodlný přenos a transport pily, která se nachází na horní straně ramena pily. Při přenášení pily sklopte rameno a stlačte dolů pojistný čep hlavy (o). K přenášení pily používejte vždy přepravní rukojeť (a) nebo prolis (r) zobrazený na obr. 4. ÚDRŽBA Vaše elektrické nářadí značky DEWALT bylo zkonstruováno tak, aby pracovalo co nejdéle s minimálními nároky na údržbu. Předpokladem dlouhodobé bezproblémové funkce nářadí je jeho pravidelné čištění a údržba. VAROVÁNÍ: Abyste snížili riziko úrazu, před nasazením či sejmutím příslušenství, před prováděním nastavení nebo výměnou nástavců, 22

23 nebo před prováděním oprav, vypněte nářadí a odpojte napájecí přívod. Ujistěte se, zda je spouštěcí spínač v poloze vypnuto (OFF). Neočekávané spuštění může vést ke vzniku úrazu. Mazání Použita jsou zapouzdřená samomazná kuličková ložiska. Tato ložiska jsou naplněna dostatečným množstvím maziva již z výroby pro celou dobu životnosti pily. Čištění VAROVÁNÍ: Jakmile ve větracích otvorech na krytu nářadí a v jejich blízkosti uvidíte nahromaděné nečistoty a prach, vyfoukejte je proudem suchého stlačeného vzduchu. Při provádění tohoto úkonu údržby používejte schválenou ochranu zraku a masku proti prachu. VAROVÁNÍ: K čištění nekovových součástí nářadí nikdy nepoužívejte rozpouštědla nebo jiné agresivní látky. Tyto typy chemikálií mohou plastové materiály nářadí poškodit. Používejte pouze hadřík zvlhčený jemným mýdlovým roztokem. Zabraňte proniknutí jakékoliv kapaliny do vnitřních částí nářadí; nikdy neponořujte žádné části nářadí do kapaliny. VAROVÁNÍ: Ke snížení rizika vzniku úrazu, pravidelně čistěte horní plochu stolu. VAROVÁNÍ: Ke snížení rizika vzniku úrazu, pravidelně čistěte systém odsávání prachu. Doplňkové příslušenství VAROVÁNÍ: Jiné příslušenství, než je příslušenství nabízené společností DEWALT, nebylo s tímto výrobkem testováno. Proto by mohlo být použití takového příslušenství s tímto nářadím velmi nebezpečné. Ke snížení rizika vzniku úrazu používejte pouze příslušenství doporučené výrobcem DEWALT. Další podrobnosti týkající se příslušenství získáte u svého značkového prodejce. Ochrana životního prostředí Třídění odpadu. Tento výrobek nesmí být likvidován spolu s běžným komunálním odpadem. Až nebudete váš výrobek DEWALT dále potřebovat nebo uplyne doba jeho životnosti, nelikvidujte jej spolu s domovním odpadem. Zařízení zlikvidujte podle platných pokynů o třídění a recyklaci odpadů. Tříděný odpad umožňuje recyklaci a opětovné využití použitých výrobků a obalových materiálů. Opětovné použití recyklovaných materiálů pomáhá chránit životní prostředí před znečištěním a snižuje spotřebu surovin. Při zakoupení nových výrobků vám prodejny, místní sběrny odpadů nebo recyklační stanice poskytnou informace o správné likvidaci elektro odpadů z domácnosti. Společnost DEWALT poskytuje službu sběru a recyklace výrobků DEWALT po skončení jejich technické životnosti. Chcete-li využít této služby, dopravte prosím Vaše nepotřebné výrobky do značkového servisu, kde na vlastní náklady zajistí jejich recyklaci a ekologické zpracování. Adresu vašeho nejbližšího autorizovaného střediska DEWALT naleznete na zadní straně tohoto návodu. Seznam servisních středisek DEWALT a podrobnosti o poprodejním servisu naleznete také na internetové adrese: 23

24 Politika našich služeb zákazníkům Spokojenost zákazníka s výrobkem a servisem je náš nejvyšší cíl. Kdykoliv budete potřebovat radu či pomoc, obraťte se s důvěrou na náš nejbližší servis DEWALT, kde Vám vyškolený personál poskytne naše služby na nejvyšší úrovni. Záruka DEWALT Blahopřejeme Vám k zakoupení tohoto vysoko kvalitního výrobku DEWALT. Náš závazek ke kvalitě v sobě samozřejmě zahrnuje také naše služby zákazníkům. Proto poskytujeme záruční dobu daleko přesahující minimální požadavky vyplývající ze zákona. Kvalita tohoto přístroje nám umožňuje poskytnout Vám 30 dní záruku výměny. Pokud se objeví v průběhu 30 dní od zakoupení nářadí jakýkoliv nedostatek podléhající záruce, bude Vám u Vašeho obchodního nářadí vyměněno za nové. Díky 1 roční záruce jistoty máte nárok po dobu 1 roku od zakoupení přístroje na bezplatný servis v autorizovaném servisním středisku DEWALT. Zárukou kvality firma DEWALT garantuje po dobu trvání záruční doby (24 měsíců při nákupu pro přímou osobní spotřebu, 12 měsíců při nákupu pro podnikatelskou činnost) bezplatné odstranění jakékoliv materiálové nebo výrobní závady za následujících podmínek: Přístroj bude dopraven (spolu s originálním záručním listem DEWALT a s dokladem o nákupu), do jednoho z pověřených servisních středisek DEWALT, které jsou autorizované k provádění záručních oprav. Přístroj byl používán pouze s originálním příslušenstvím nebo přídavnými zařízeními a příslušenstvím BBW či Piranha, které je vysloveně doporučené jako vhodné k použití spolu s přístrojem DEWALT. Přístroj byl používán a udržován v souladu s návodem k obsluze. Motor přístroje nebyl přetěžován a nejsou viditelné žádné známky poškození vlivem vnějších vlivů. Do přístroje nebylo zasahováno nepovolanou osobou. Osoby povolané tvoří personál servisních středisek DEWALT, které jsou autorizované k provádění záručních oprav. Navíc poskytuje servis DEWALT na všechny prováděné opravy a vyměněné náhradní díly další servisní záruční dobu v trvání 6 měsíců. Záruka se nevztahuje na spotřební příslušenství (vrtáky, šroubovací nástavce, hoblovací nože, brusné kotouče, pilové listy, pilové kotouče, brusný papír, apod.) ani na příslušenství přístroje poškozené opotřebováním. Záruční list je dokladem práv spotřebitele zákazníka ve smyslu 620 Občanského zákoníku a 429 Obchodního zákoníku. Patří k prodávanému výrobku odpovídajícího katalogového a výrobního čísla jako jeho příslušenství. Pří každé reklamaci je třeba tento záruční list předložit prodávajícímu, případně servisnímu středisku DEWALT pověřenému vykonáváním záručních oprav. Ve vlastním zájmu si ho proto spolu s originálem dokladu o nákupu pečlivě uschovejte. DEWALT nabízí rozsáhlou síť autorizovaných servisních opraven a sběrných středisek. Jejich seznam najdete na záručním listě. Další informace týkající se servisu můžete získat na níže uvedených telefonních číslech a na internetové adrese Black & Decker Klášterského Praha 4 - Modřany Česká republika tel: fax: recepce@blackanddecker.cz Právo na případné změny vyhrazeno. 02/2007 zst

25 BLACK & DECKER Klášterského Praha 412 Modřany Česká Republika Tel.: ,6 Fax: Servis: recepce@blackanddecker.cz BAND SERVIS K Pasekám Zlín Tel.: ,1 Fax: bandservis@bandservis.cz BLACK & DECKER Stará Vajnorská cesta Bratislava Slovenská republika Tel.: ,3 Fax: informacie@blackanddecker.sk BAND SERVIS Paulínska Trnava Tel.: Fax: p.talajka@bandservis.sk BAND SERVIS Garbiarska Košice Tel.: bandserviske@zoznam.sk 25

26 26

27 CZ ZÁRUČNÍ LIST SK ZÁRUČNÝ LIST ZÁRUČNÍ DOBA POSKYTOVANÁ PRODEJCEM NA PRODANÝ VÝROBEK JE: ZÁRUČNÁ DOBA POSKYTOVANÁ PREDAJCOM NA PREDANÝ VÝROBOK JE: 24 měsíců při prodeji zboží fyzické osobě spotřebiteli pro soukromou přímou spotřebu ( 620 Občanského zákoníku) 24 mesiacov pri predaji tovaru fyzickej osobe spotrebiteľovi pre súkromnú priamu osobnú spotrebu ( 52 a 620 Občianskeho zákonníka) 12 měsíců při prodeji zboží podnikateli, který ho používá v rámci své obchodní nebo jiné podnikatelské činnosti ( 429 Obchodního zákoníku) 12 mesiacov pri predaji tovaru podnikateľovi, ktorý koná v rámci svojej obchodnej alebo inej podnikateľskej činnosti ( 429 Obchodného zákonníka) Od data prodeje/od dátumu predaja: Kupující prohlašuje, že účel nákupu je pro/kupujúci prehlasuje, že účel nákupu je pre: Přímou osobní spotřebu/priamu osobnú spotrebu Obchodní a podnikatelskou činnost/obchodnú a podnikateľskú činnosť Číslo pokladního dokladu - faktury/číslo pokladničného dokladu - faktúry:. IČO: TYP VÝROBKU: CZ SK Výrobní kód Číslo série Datum prodeje Dátum predaja Razítko prodejny Podpis Pečiatka predajne Podpis

28 CZ Adresy servisu Band Servis Klášterského 2 CZ Praha 4 Tel.: Fax: Band Servis K Pasekám 4440 CZ Zlín Tel.: ,1 Fax: SK Adresa servisu Band Servis Paulínska ul. 22 SK Trnava Tel.: Fax: CZ Dokumentace záruční opravy SK Záznamy o záručných opravách CZ Číslo Datum příjmu Datum zakázky Číslo zakázky Závada Razítko Podpis SK Číslo Dátum nahlásenia Dátum opravy Číslo Popis Pečiatka dodávky objednávky poruchy Podpis 02/07
