1 Modulární přístroje LVN-DC

2

3 LVN-DC JSTČE LVN-DC Řada jističů do 125 A, DC 440 V. K jištění kabelů a vodičů proti přetížení a zkratu. Vypínací charakteristiky C dle ČSN EN Vypínací schopnost 10 ka. Ukazatel stavu signalizuje polohu zapnuto/vypnuto. Možnost uzamknutí a zaplombování v zapnuté nebo vypnuté poloze. Při zapojení je vždy bezpodmínečně nutné dodržet polaritu přístroje. LVN-DC-100C-2 pro stejnosměrné (DC) proudy, 2pólové n Charakteristika C Počet Hmotnost Balení [A] Typ Objednací kód modulů [kg] [ks] 80 LVN-DC-80C-2 OEZ: , LVN-DC-100C-2 OEZ: , LVN-DC-125C-2 OEZ: ,516 1 AS-50-S-AL01 Příslušenství Pomocné a signalizační spínače PS-LT, SS-LT str. 9 Napěťové spouště SV-LT str. 10 Podpěťové spouště SP-LT str. 10 Uzamykací vložka OD-LT-VU01 str. 11 Plombovací vložka OD-LT-VP01 str. 11 Připojovací nástavce AS-50-S-AL01 str. 17 SV-LT PS-LT OD-LT-VU01 4

4 LVN-DC JSTČE LVN-DC Parametry Typ LVN-DC Normy ČSN EN Certifikační značky Počet pólů 2 Vypínací charakteristiky C Jmenovitý proud n 80, 100, 125 A Jmenovité pracovní napětí DC U e DC 440 V Max. provozní napětí DC U max DC 250 V/pól Min. provozní napětí (1 pól) U min DC 24 V Jmenovitá mezní zkratová vypínací schopnost DC (ČSN EN ) cu 10 ka Mechanická trvanlivost cyklů Elektrická trvanlivost cyklů (8 000 cyklů pro 125 A) Montáž na U lišty podle ČSN EN typ TH 35 Krytí - s připojenými vodiči P20 Připojení Vodič Cu - tuhý (plný, slaněný) 4 50 mm 2 Vodič Cu - ohebný s dutinkou 1,5 35 mm 2 Typ hlavy šroubu PZ2 Dotahovací moment max. 3,5 Nm Přívod seshora nebo zespodu seshora/zespodu 1) Pracovní podmínky Teplota okolí C C, max. 95 % vlhkost Pracovní poloha libovolná Klimatická odolnost (ČSN EN ) 6 cyklů Rázy (ČSN EN ) m/s za 11 ms půlsinusový pulz Odolnost vůči sinusovým vibracím (ČSN EN ) m/s 2 50 při Hz a 60 při 35 Hz (4 s) 1) Je nutné dodržet polaritu připojení vyznačenou na jističi. 5

5 JSTČE LVN-DC LVN-DC Vnitřní impedance Z, ztrátové výkony P Charakteristika C n Z 1) P 1) [A] [mω/pól] [W/pól] 80 1,10 7, ,81 8, ,66 10,3 1) Průměrné hodnoty Korekce jmenovitého proudu n Korekce jmenovitého proudu n jističe je dána vztahem n1 = K T x K N x n kde: n1... je korigovaný jmenovitý proud jističe n... je jmenovitý proud jističe (tzn. samostatně umístěného při referenční teplotě 40 C) K T... je korekční faktor zohledňující teplotu okolí K N... je korekční faktor zohledňující umístění více zatížených jističů vedle sebe 1) Korekční faktor K T Pro konkrétní typ jističe ( n, charakteristika, počet pólů) odečtěte z tabulky číslo korekční křivky (1, 2 nebo 3) a podle čísla korekční křivky a dané teploty okolí z grafu potom korekční faktor K T. Jmenovitý proud jističe n [A] Charakteristika Číslo korekční křivky C ) Korekční faktor K N Podle počtu jističů umístěných vedle sebe odečtěte korekční faktor K N. Korekční faktor K N při umístění jističů vedle sebe Počet jističů LVN vedle sebe > 7 Korekční faktor K N 1,00 0,90 0,88 0,85 Korekční faktor K T v závislosti na teplotě okolí Korekční faktor K T 1,6 1,5 1,4 1,3 1,2 1,1 Příklad Zadání: Stanovení K T : Stanovení K N : Korekce n : jak se změní jmenovitý proud n = 100 A pro jistič LVN-DC-100C-2 při teplotě okolí 10 C a pro 4 ks jističů umístěných vedle sebe? pro n 100 A lze odečíst z tabulky korekční křivku č. 2. Pro průsečík korekční křivky č. 2 a teploty okolí 10 C lze odečíst z grafu na svislé stupnici korekční faktor K T = 1,27. pro 4 ks jističů LVN-DC-100C-2 umístěných vedle sebe lze odečíst z tabulky korekční faktor K N = 0,88. nový jmenovitý proud n1 = K T x K N x n = 1,27 x 0,88 x 100 A= 111,8 A 1,0 0,9 0, Okolní teplota [ C] Křivka č. 1 Křivka č. 2 Křivka č. 3 6

6 LVN-DC JSTČE LVN-DC Rozměry LVN-DC Schéma LVN-DC ,1 45,1 89,8 89, ,2 6,2 43,9 53,2 6,2 43, , ,8 2 4 Jištění stejnosměrných obvodů Schéma zapojení Správné zapojení polarity stejnosměrných jističů, zátěží atd. v obvodu musí respektovat směr toku proudu v DC obvodu, který je stanoven od (+) k (-). Přívod seshora Zdroj Přívod zespodu Zátěž Příklad směru toku proudu dle polarity přístroje ukazuje šipka: Jistič Zátěž 0 V / L 440 V / L 1) Správné propojení přístrojů = stejný směr toku proudu na přístrojích Zdroj Zátěž 440 V / L 0 V / L 2) Špatné propojení přístrojů = směry toků proudu na přístrojích jdou proti sobě Zátěž Zdroj Zdroj Zátěž Při správném propojení přístrojů (viz bod 1) dochází k zdánlivé nelogičnosti, a to k propojení svorky zátěže (+) a svorky jističe (-). Jedná se však o správné zapojení. 7

7 LVN-DC JSTČE LVN-DC Vypínací charakteristiky LVN-DC (ČSN EN ) LVN-DC-80C-2 LVN-DC-100C-2 1,05 n 1,30 n 1,05 n 1,30 n Při teplotě okolí 40 C Při teplotě okolí 40 C t v [s] t v [s] ,5 0,5 0,1 0,1 0,05 0,05 0, , x n x n LVN-DC-125C-2 Charakteristiky 2 t 1,05 n 1,30 n LVN-DC - charakteristika C Při teplotě okolí 40 C 2 t [A 2 s] 100/125 A 80 A t v [s] ,5 0,1 0, , x n p [ka 2 s]

8 PŘÍSLUŠENSTVÍ Pomocné spínače K signalizaci polohy hlavních kontaktů přístroje při vypnutí spouštěmi a ručně, tj. při vypnutí přetížením, zkratem, napěťovou nebo podpěťovou spouští, reziduálním proudem a ručně ovládací páčkou. Montáž na pravý bok přístroje. Počet pomocných spínačů připojených na přístroj ve vzájemné kombinaci s ostatním příslušenstvím na str. 16. Šířka 9 mm. Funkci pomocných spínačů lze prověřit testovací páčkou z čela přístroje (verze PS-..-TE). Varianta pro spínání malých stejnosměrných napětí max. DC 30 V. Jsou vhodné pro použití v obvodech SELV a PELV - je zajištěna dostatečná izolace mezi jističem a pomocným spínačem. PS-LT-1100-TE PS-LT-1100 Provedení Řazení Typ Objednací Počet Hmotnost Balení kontaktů 1) kód modulů [kg] [ks] 11 PS-LT-1100 OEZ: ,5 0,065 1 Standardní 20 PS-LT-2000 OEZ: ,5 0, PS-LT-0200 OEZ: ,5 0, PS-LT-1100-TE OEZ: ,5 0,054 1 S testovací páčkou 20 PS-LT-2000-TE OEZ: ,5 0, PS-LT-0200-TE OEZ: ,5 0,080 1 Pro malá napětí standardní 11 PS-LT-1100-MN OEZ: ,5 0,075 1 Pro malá napětí s testovací páčkou 11 PS-LT-1100-MN-TE OEZ: ,5 0, ) Každá číslice postupně udává počet kontaktů zapínacích a rozpínacích. Signalizační spínače K signalizaci polohy hlavních kontaktů přístroje při vypnutí spouštěmi, tj. při vypnutí přetížením, zkratem, napěťovou a podpěťovou spouští nebo reziduálním proudem. Montáž na pravý bok přístroje. Počet pomocných spínačů připojených na přístroj ve vzájemné kombinaci s ostatním příslušenstvím na str. 16. Funkci pomocných spínačů lze prověřit testovací páčkou z čela přístroje (verze SS-..-TE). Signalizační spínač lze resetovat pomocí červené resetovací páčky z čela přístroje bez zapnutí přístroje ovládací pákou (verze SS-..-RE). Jsou vhodné pro použití v obvodech SELV a PELV - je zajištěna dostatečná izolace mezi jističem a signalizačním spínačem. Reakce při vypnutí spouštěmi: zapínací (rozpínací) kontakt při vypnutí spouštěmi rozepne (zapne) - detailně viz tabulka na str. 12. SS-LT-1100 SS-LT-1100-TE-RE Provedení Řazení Typ Objednací Počet Hmotnost Balení kontaktů 1) kód modulů [kg] [ks] 11 SS-LT-1100 OEZ: ,5 0,065 1 Standardní 20 SS-LT-2000 OEZ: ,5 0, SS-LT-0200 OEZ: ,5 0, SS-LT-1100-TE-RE OEZ: ,5 0,055 1 S testovací a resetovací páčkou 20 SS-LT-2000-TE-RE OEZ: ,5 0, SS-LT-0200-TE-RE OEZ: ,5 0, ) Každá číslice postupně udává počet kontaktů zapínacích a rozpínacích. 9

9 PŘÍSLUŠENSTVÍ Napěťové spouště Slouží k vypnutí přístroje přivedeným napětím. Ovládací napětí se připojuje na svorky C1 a C2. Tím se zabezpečí odpojení cívky vypínací spouště od ovládacího napětí při vypnutí přístroje. Cívka je tedy napájena po nezbytně dlouhou dobu. Odpojení zajišťuje kontakt v obvodu mezi svorkami C1 a C2. Montáž: na pravý bok přístroje k jednomu přístroji je možné připojit 1 napěťovou spoušť ve vzájemné kombinaci s ostatním příslušenstvím - viz strana 16. SV-LT-X400 Jmenovité napětí Typ Objednací Počet Hmotnost Balení U c kód modulů [kg] [ks] AC/DC V SV-LT-X060 OEZ: ,106 1 AC V / DC V SV-LT-X400 OEZ: ,098 1 Podpěťové spouště Slouží k vypnutí přístroje při ztrátě napětí i při pozvolném poklesu napětí. Slouží k zabránění zapnutí jističe, je-li napětí nižší než 35 % U c (zapnutí je opět možné při napětí vyšším než 85 % U c ). Často se používají k ochraně proti opětovnému rozběhu zařízení po výpadku napětí. Montáž: na pravý bok přístroje k jednomu přístroji je možné připojit 1 podpěťovou spoušť ve vzájemné kombinaci s ostatním příslušenstvím - viz strana 16. SP-LT-A230 Jmenovité napětí Řazení Typ Objednací Počet Hmotnost Balení U c kontaktů 1) kód modulů [kg] [ks] AC 230 V - SP-LT-A230 OEZ: , SP-LT-A OEZ: ,123 1 DC 24 V - SP-LT-D024 OEZ: , SP-LT-D OEZ: ,117 1 DC 110 V - SP-LT-D110 OEZ: , SP-LT-D OEZ: , ) Každá číslice postupně udává počet kontaktů zapínacích a rozpínacích. 10

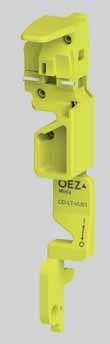

10 PŘÍSLUŠENSTVÍ Uzamykací vložka OD-LT-VU01 K bezpečnostnímu uzamknutí ovládací páčky ve vypnuté nebo zapnuté poloze. U přístrojů je jisticí funkce zachována i v uzamknuté poloze. Maximální průměr dříku zámku - 3 mm. Zámek není součástí balení. Typ Objednací Hmotnost Balení kód [kg] [ks] OD-LT-VU01 OEZ: ,012 1 OD-LT-VU01 Plombovací vložka OD-LT-VP01 K zakrytování a zaplombování šroubů svorek. OD-LT-VP01 Typ Objednací Hmotnost Balení kód [kg] [ks] OD-LT-VP01 OEZ: ,

11 PŘÍSLUŠENSTVÍ Parametry pomocných a signalizačních spínačů DC-13 2) Typ PS-LT PS-LT-1100-MN SS-LT PS-LT-1100-MN-TE Normy ČSN EN ČSN EN ČSN EN ČSN EN Certifikační značky Řazení kontaktů 1) 11, 20, 02 11, 20, 02 Jmenovité pracovní napětí/proud U e / e 400 V 2 A - AC V 6 A - AC V 2 A V 6 A V 1 A/0,75 A - 60 V 3 A/1,5 A V 1 A/0,5 A - 24 V 6 A/3 A - Max. napětí/proud - DC 30 V / 100 ma Min. napětí/proud 24 V / 50 ma DC 5 V / 1 ma Předjištění - pojistka/jistič 6 A gg / 6A char. B, C 6 A gg / 6A char. B, C Mechanická trvanlivost cyklů cyklů Elektrická trvanlivost při e cyklů cyklů Krytí P20 P20 Připojení Vodič Cu - tuhý (plný, slaněný) 0,5 2,5 mm 2 0,5 2,5 mm 2 Vodič Cu - ohebný 0,5 2,5 mm 2 0,5 2,5 mm 2 Dotahovací moment 0,5 Nm 0,5 Nm Přívod seshora nebo zespodu seshora/zespodu seshora/zespodu Pracovní podmínky Teplota okolí C C Pracovní poloha libovolná libovolná Klimatická odolnost dle EC cyklů 28 cyklů Rázy (ČSN EN ) m/s za 11 ms půlsinusový pulz 150 za 11 ms půlsinusový pulz Odolnost vůči vibracím podle EC m/s 2 50 při Hz 50 při Hz 1) Každá číslice postupně udává počet kontaktů zapínacích a rozpínacích. 2) Hodnota dle ČSN EN / dle ČSN EN Funkce signalizačního spínače SS-LT Stav kontaktů jističe Stav ZAPÍNACÍHO signalizačního kontaktu SS-LT- 1) Výchozí poloha - kontatky rozepnuty rozepnut Zapnutí jističe ručně - kontakty zapnuty zapnut Vypnutí jističe ručně - kontakty rozepnuty zapnut Vypnutí jističe spouští - kontakty rozepnuty rozepnut 1) Rozpínací kontakt se chová opačně. 12

12 PŘÍSLUŠENSTVÍ Parametry napěťových a podpěťových spouští Typ SV-LT SP-LT Normy ČSN EN ČSN EN Certifikační značky Upevnění na pravý bok přístroje na pravý bok přístroje Krytí P20 P20 Ovládací obvod cívka Jmenovité napětí U c AC/DC V AC 230 V AC V / DC V DC 24, 110 V Rozsah jmenovitého napětí 0,7 1,1 U c 0,85 1,1 U c Rozsah napětí pro vypnutí - < 0,35 0,7 U c Jmenovitý kmitočet f n 50/60 Hz 50/60 Hz Předjištění - pojistka/jistič 6 A gg / 6 A char. B, C 6 A gg / 6 A char. B, C Délka impulsu nezbytná pro vypnutí přístroje 15 ms Kontakt Řazení kontaktů 1) - 20 Min. napětí/proud - 24 V / 50 ma Předjištění - pojistka/jistič - 6 A gg / 6 A char. B, C Připojení Vodič Cu - tuhý (plný, slaněný) 0,5 2,5 mm 2 0,5 2,5 mm 2 Vodič Cu - ohebný 0,5 2,5 mm 2 0,5 2,5 mm 2 Dotahovací moment 0,8 Nm 0,8 Nm Přívod seshora nebo zespodu seshora/zespodu seshora/zespodu Pracovní podmínky Mechanická trvanlivost cyklů cyklů Elektrická trvanlivost cyklů cyklů Teplota okolí C C Pracovní poloha libovolná libovolná Klimatická odolnost dle EC cyklů 28 cyklů Rázy (ČSN EN ) m/s 2 50 za 11 ms půlsinusový pulz 50 za 11 ms půlsinusový pulz Odolnost vůči vibracím podle EC m/s 2 50 při Hz 50 při Hz 1) Každá číslice postupně udává počet kontaktů zapínacích a rozpínacích. 13

13 PŘÍSLUŠENSTVÍ Rozměry PS-LT, SS-LT 73,3 SV-LT SP-LT 73,3 C1 D ,1 89,8 C2 D ,5 17,6 17,6 6, ,1 67,6 LVN-DC + OD-LT-VU01 + OD-LT-VP01 OD-LT-VP01 4,1 48,4 OD-LT-VU01 55,3 53,2 69,8 19,6 14

14 PŘÍSLUŠENSTVÍ Schéma PS-LT-1100 PS-LT-2000 PS-LT-0200 SS-LT-1100 SS-LT-2000 SS-LT PS-LT-1100-TE PS-LT-2000-TE PS-LT-0200-TE SS-LT-1100-TE-RE SS-LT-2000-TE-RE SS-LT-0200-TE-RE TEST TEST TEST TEST TEST TEST SV-LT-.. SP-LT SP-LT C1 C2 D1 D U< U< D2 D Montáž pomocného spínače, napěťových a podpěťových spouští Pro montáž pomocného spínače, napěťové nebo podpěťové spouště na jistič, proudový chránič či vypínač platí naprosto stejný postup, který je popsaný na příkladu montáže pomocného spínače na jistič v bodech dále. 1. Při montáži jsou páčky pomocného spínače a jističe v poloze vypnuto. 2. Odklopte obě upevňovací pružinky pomocného spínače doprava tak, aby se při montáži nedostaly mezi pomocný spínač a jistič. 3. Nasuňte pomocný spínač zprava na jistič. 4. Zajistěte upevňovací pružinky v těle jističe tak, aby nemohlo dojít k uvolnění pomocného spínače. 5. Překontrolujte správnou funkci sepnutím

15 PŘÍSLUŠENSTVÍ Kombinace příslušenství Libovolná kombinace PS-LT a SS-LT, max. 3 bloky nebo LVN-DC SV-LT SP-LT Libovolná kombinace PS-LT a SS-LT, max. 3 bloky 16

16 PŘÍSLUŠENSTVÍ Připojovací nástavce Připojovací nástavec do 50 mm 2 K připojení Al nebo Cu vodiče. Průřez Cu vodiče: 2,5 50 mm 2. Průřez Al vodiče: 2,5 50 mm 2. Typ Objednací Hmotnost Balení kód [kg] [ks] AS-50-S-AL01 OEZ: ,018 1 AS-50-S-AL01 Připojovací nástavce do 95 mm 2 K připojení vodičů Cu/Al o průřezu mm 2. Provedení s přímým nebo vyhnutým praporcem. CS-FH000-1NP95 Typ Objednací Hmotnost Balení kód [kg] [ks] CS-FH000-3NP95 OEZ:13740 přímý praporec balení obsahuje sadu 3 ks 0,176 1 CS-FH000-1NP95 OEZ:14378 přímý praporec 0,06 1 CS-FH000-3NV95 OEZ:13742 vyhnutý praporec balení obsahuje sadu 3 ks 0,184 1 Připojovací nástavec 3x 10 mm 2 K připojení 3 Cu vodičů/pól přístroje o průřezu 10 mm 2. Typ Objednací Hmotnost Balení kód [kg] [ks] N3x10-FH000 OEZ: ,06 1 N3x10-FH000 Rozměry AS-50-AL01 N3x10-FH ,5 8 24,5 17,5 24, CS-FH NP ,5 CS-FH000-3NV ,

17 POZNÁMKY 18
