5 Rozvodná skříň pro objemovou dávkovací hlavu GMG provedení od dubna Bezpečnostní upozornění VAROVÁNÍ: Provedení všech následujících činností zadejte pouze kvalifikovanému personálu. Dodržujte bezpečnostní upozornění uvedená zde a v celé dokumentaci. Obeznámení Použití v souladu s určením Rozvodná skříň pro objemové dávkovací hlavy GMG - dále nazývaný také jen rozvodná skříň - se smí používat pouze k řízení objemové dávkovací hlavy Nordson GMG - dále nazývané nanášecí hlava nebo GMG. Každé jiné použití se považuje za použití v rozporu s určením, při kterém společnost Nordson neručí za zranění osob a/nebo věcné škody. K používání v souladu s určením patří také dodržení bezpečnostních upozornění Nordson. Příklady použití v rozporu s určením Přístroj se nesmí používat za následujících podmínek: Po svévolných přestavbách nebo změnách Není-li v bezvadném stavu S otevřenými dveřmi rozvodné skříně Ve snadno výbušné atmosféře Jestliže nejsou dodrženy hodnoty uvedené v Technických údajích (strana 19). Zbytková nebezpečí Společnosti Nordson nejsou známa žádná zbytková nebezpečí. K provoznímu návodu Čísla pozic ve vyobrazeních neodpovídají číslům pozic v technických výkresech a seznamech náhradních dílů. Z důvodu dalšího technického vývoje existují různá provedení. Vyobrazení v tomto návodu k provozu se proto mohou lišit od skutečného provedení.

6 2 Rozvodná skříň pro objemovou dávkovací hlavu GMG provedení od dubna Typový štítek Údaj Vysvětlivka Jednotka Code Označení přístroje a konfigurační kód - P/N Objednací číslo (Part number) - Ser. Sériové číslo - U Provozní napětí Volt I Jištění zařízení Ampér f Frekvence síťového napětí Hertz P Příkon zařízení Watt P max Příkon zařízení a připojeného příslušenství Watt Rok výroby Rok a měsíc výroby jsou uvedeny v sériovém čísle na typovém štítku: rok LU10J01234 měsíc... G červenec H srpen J září K říjen...

7 Rozvodná skříň pro objemovou dávkovací hlavu GMG provedení od dubna Konfigurační kód Konstrukční řada zahrnuje různé varianty vybavení, které jsou označeny konfiguračním kódem. Příklad Box GMS controler - X A P Y Vybavení Typ Configured (standard) Voltage VAC 3Ph Y Profibus interface Yes Main switch yellow/red UPOZORNĚNÍ: Pokud se informace v tomto návodu k obsluze týkají pouze některých variant vybavení, udává se příslušný konfigurační kód. Příklad: Box 5 = P (k dispozici rozhraní Profibus) Zvláštní provedení Box 3 = E Písmeno E znamená, že se toto vybavení liší od konfiguračního kódu. Tyto zvláštnosti jsou podle potřeby popsány v dodatku, který je potom doplňkem tohoto provozního návodu.

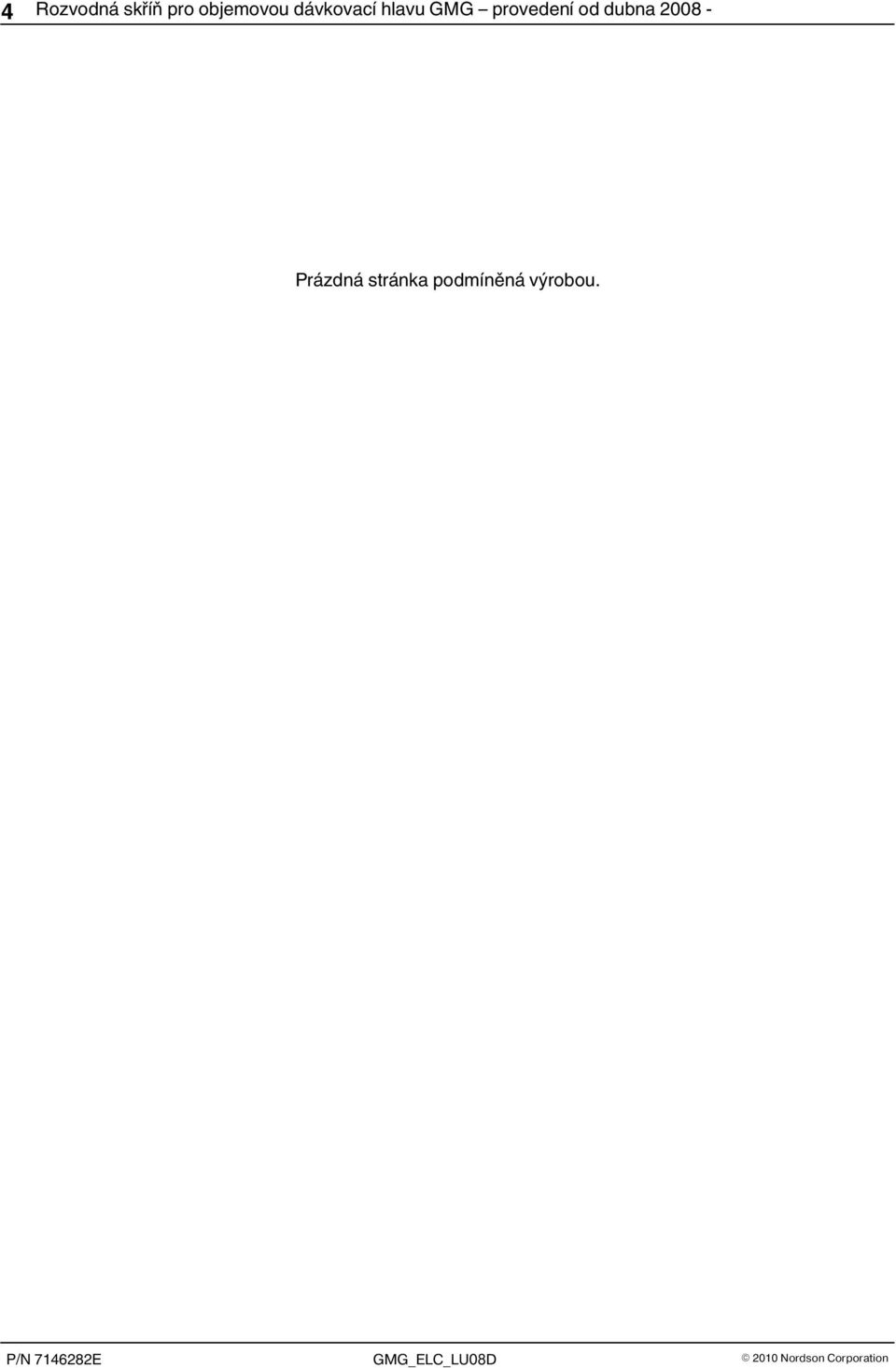

8 4 Rozvodná skříň pro objemovou dávkovací hlavu GMG provedení od dubna Prázdná stránka podmíněná výrobou.

9 Rozvodná skříň pro objemovou dávkovací hlavu GMG provedení od dubna Funkce Rozvodná skříň řídí počet otáček čerpadla nanášecí hlavy GMG a kontroluje různé procesní parametry. Zobrazí se nanesený objem materiálu. Obsluha se v podstatě provádí prostřednictvím dotykového ovládacího panelu. Ovládací a indikační prvky 1 2 Obr. 1 1 Ovládací panel 2 Hlavní vypínač Hlavní vypínač Hlavní vypínač slouží k zapnutí/vypnutí přístroje. Poloha 0/OFF = přístroj je vypnutý. Poloha I/ON = přístroj je zapnutý. Hlavní vypínač je možné zajistit visacím zámkem před použitím neoprávněnými osobami. Černý hlavní vypínač Box 6 = Z Rozvodná skříň je částí systému. Černý hlavní vypínač nesplňuje funkce nouzového vypnutí pro další součásti systému, nýbrž pouze zapíná / vypíná rozvodnou skříň a nanášecí hlavu.

10 6 Rozvodná skříň pro objemovou dávkovací hlavu GMG provedení od dubna Ovládací panel Startovací obrazovka Na ovládacím panelu lze odečítat provozní stavy, aktuální procesní hodnoty a poruchová hlášení. Navíc lze provádět zadání, která jsou ukládána do SPS (paměťové programovatelné řízení). Viz také strana 10, Obsluha. Obsluha se provádí poklepáváním na dotykové plochy (Softkeys) na ovládacím poli. Při zapnutí se na ovládacím panelu během krátké doby objeví startovací obrazovka: Poklepáním se dostanete na obrazovkupřehled: Obrazovka PŘEHLED Ruční Měření objemu 4 5 aktuální Měření 1 Měření 2 Měření 3 6 MENU RESET VOLUMEN RESET Obr. 2 Obrazovka PŘEHLED 1 A, B ukazatel P Vst : aktuální vstupní tlak čerpadla na GMG 2 A ukazatel P Výst : aktuální výstupní tlak čerpadla na GMG 3 A ukazatel Provozní režim Viz také stránka 13, Provozní režim Upozornìní: Upozornìní: 9 4 Ukazatel n: aktuální počet otáček čerpadla 5 Ukazatel aktuální: nanesený objem 6 Ukazatel Měření 1, 2, 3: nanesený objem v předchozích nanášecích cyklech A : Objeví se i na dalších obrazovkách B : Předpokládá volitelné čidlo vstupního tlaku na GMG 8 7 A Softkey Reset: Vymazat chybová hlášení Viz také stránka 15, Chybová hlášení. 8 Softkey RESET VOLUMEN: Ukazatel aktuální vynulovat na 0 a místo toho jako hodnotu zobrazit Měření 1 9 A Softkey MENU: Přejít k obrazovce NAVIGACE 7 Poklepáním na Softkeys Menu (9) se dostanete k obrazovce NAVIGACE:

11 Rozvodná skříň pro objemovou dávkovací hlavu GMG provedení od dubna Obrazovka NAVIGACE a další obrazovky UPOZORNĚNÍ: Přístup k dalším obrazovkám je chráněn heslem. Objeví se nejprve číselné pole. Tam zadejte heslo 8940 a potvrďte s. Následně je možné listovat k obrazovce. NAVIGACE PŘEHLED NAVIGACE STAV STAV bar bar Ruční NASTAVENÍ 1 Denní produkce cm 3 RESET NASTAVENÍ 2 Proplachované množství cm 3 RESET PROVOZNÍ REŽIMY JAZYK NASTAVENÍ 1 bar bar Ruční Počitadlo provozních hodin Velikost čerpadla Zpoždění rozběhu Čerpadlo Počitadlo zapojení na msec síť hod. hod. min. Menu max. bar bar Reset NASTAVENÍ 2 bar Offset počet ot. čerpadla max. Obj. pož. bar bar cm 3 Ruční Obj. max. UPM Obj. max. Gain počet ot. čerpadla Menu Offset bar Reset PROVOZNÍ REŽIMY Gain bar bar OffsetRuční bar PROVOZNÍ REŽIM Ruční REMOTE Gain VYP Menu PŘEPÍNÁNÍ POŽADOVANÉ HODNOTY INTERN Í Reset JAZYK POŽ. UPM bar bar Ruční Čerpadlo VYP Proplach VYP UPM Menu Reset JAZYK Menu Reset Obr. 3

12 8 Rozvodná skříň pro objemovou dávkovací hlavu GMG provedení od dubna Instalace VAROVÁNÍ: Provedení všech následujících činností zadejte pouze kvalifikovanému personálu. Dodržujte bezpečnostní upozornění uvedená zde a v celé dokumentaci. Připojení rozvodné skříně VAROVÁNÍ: Kabely nesmí být nikde přiskřípnuty a je nutné je pravidelně kontrolovat, zda nejsou poškozeny. Poškozené kabely ihned vyměňte! VAROVÁNÍ: Nebezpečné elektrické napětí. Nedodržení pokynů může způsobit zranění, smrt a/nebo poškození přístroje a příslušenství. Napětí v síti VAROVÁNÍ: Zařízení připojte pouze k síťovému napětí, které je uvedeno na typovém štítku. UPOZORNĚNÍ: Přípustná odchylka napětí od uvedených hodnot je +5% / -10%. UPOZORNĚNÍ: Průřez síťového přívodního kabelu musí odpovídat příkonu P max (viz Typový štítek). Připojení na síť Připojovací svorky jsou umístěny v rozvodné skříni. Rozmístění vývodů viz Schéma zapojení. Připojení rozhraní Profibus 1 2 Box 5 = P Rozhraní Profibus (2, volitelné) umožňuje provoz Remote prostřednictvím nadřízeného ovládání. Viz také strana 20, Profibus DP. Adresa Profibusu rozvodné skříně může být nastavena na spínačích 1-7 spínače DIP (1).

13 Rozvodná skříň pro objemovou dávkovací hlavu GMG provedení od dubna Konektory UPOZORNĚNÍ: Rozvodná skříň je elektricky spojena s dalšími komponentami nanášecího systému. Počet a uspořádání konektorů se mění. Podle provedení jsou některé signály propojeny i přímo na svorky v rozvodné skříni. Pro instalaci je určující schéma zapojení. -4XS4-8XS2 -XS2 -XS5-10XS1-9XS2-15XS1 Obr. 4 Rozvodná skříň - spodní strana - (příklad) Konektor Funkce / Signál Upozornění 4 XS 4 Motor nanášecí hlavy Provedení pro konektor Pohon a Encoder motoru nanášecí hlavy Oba konektory připojte přímo na servoměnič v rozvodné skříni POZOR: Zajistěte, aby provozní napětí motoru (viz typový štítek) odpovídalo údajům na schématu zapojení rozvodné skříně. V opačném případě může dojít ke zničení motoru 8 XS 2 Čidlo vstupního tlaku Volitelné na nanášecí hlavě 9 XS 2 Čidlo výstupního tlaku XS 2 Rozhraní pro externí řízení XS 5 Vstup řídícího napětí 0 10 V DC 15 XS 1 Ovládání ventilu nanášecí hlavy Otevírá / Zavírá nanášecí hlavu 10 XS 1 Spojení s XS 2 tavicího přístroje

14 10 Rozvodná skříň pro objemovou dávkovací hlavu GMG provedení od dubna Obsluha VAROVÁNÍ: Provedení všech následujících činností zadejte pouze kvalifikovanému personálu. Dodržujte bezpečnostní upozornění uvedená zde a v celé dokumentaci. Uvedení systému do provozu UPOZORNĚNÍ: Před zahájením výroby zajistěte, aby byl celý nanášecí systém připraven k provozu. Proveďte všechny přípravné práce podle příslušných návodů k provozu každé jednotlivé komponenty systému. 1. Zapněte rozvodnou skříň, nahřejte nanášecí hlavu. 2. Při prvním uvedení do provozu: Proveďte základní nastavení Určete procesní parametry. 3. Zvolte provozní režim a počet otáček 4. Počkejte, až bude celý systém připraven k provozu. 5. Jestliže jste zvolili provozní režim Auto, spustí externí řízení automaticky nanášecí hlavu. Základní nastavení Proveďte základní nastavení v obrazovce JAZYK : Jazyk ovládacího pole Stiskněte Softkey požadovaného jazyka ovládacího pole. Obrazovka JAZYK Kontrast 1. Krátce za sebou stiskněte diagonálně protilehlé rohové body ovládacího pole. 2. Klepněte postupně na následující Softkeys a proveďte nastavení: Prog Set Contrast pro Kontrast.

15 Rozvodná skříň pro objemovou dávkovací hlavu GMG provedení od dubna Určení procesních parametrů UPOZORNĚNÍ: Obvykle jsou procesní parametry nastaveny již z výroby vhodně pro příslušnou nanášecí hlavu GMG a plánované aplikace. Přesto doporučujeme jejich prověření. NASTAVENÍ 1 (systémová nastavení) Obrazovka NASTAVENÍ 1 Velikost čerpadla Zpoždění rozběhu čerpadla Obj. pož. Obj. max. Obj. min. min.: max.: max.: Kapacita čerpání čerpadla použitého v nanášecí hlavě GMG v cm 3 /otáčka Viz pracovní diagram čerpadla. Z důvodu nečinnosti řídicího dílu GMG mohou vznikat tlaková maxima. Tomu je možné zabránit zpožděním rozběhu čerpadla při otevření řídicího dílu Minimální vstupní tlak Pokud není GMG vybaven volitelným čidlem vstupního tlaku, nastavte hodnotu na 0, Maximální vstupní tlak Maximální výstupní tlak Výstupní tlak se omezuje interním signalizačním hlásičem prahové hodnoty (9N6). Jeho nastavení se řídí maximálním povoleným vstupním tlakem ovládacího dílu / nanášecího modulu použitého v GMG. Viz stránka 18, Řídicí díl/signalizační hlásič prahové hodnoty. Nastavení Maximální výstupní tlak by mělo být samozřejmě nižší Požadovaný nanášecí objem na nanášecí cyklus Povolené procentuální odchylky od požadovaného nanášecího objemu UPOZORNĚNÍ: Při nedosažení/překročení mezních hodnot min/max se vyvolá chyba. Viz strana 15, Chybová hlášení

16 12 Rozvodná skříň pro objemovou dávkovací hlavu GMG provedení od dubna NASTAVENÍ 2 (vyrovnání ukazatelů) Pomocí hodnot Offset a Gain je možné měnit vztah mezi vstupní hodnotou a výslednou výstupní hodnotou. Vstupní hodnota Výstupní hodnota Offset počtu otáček čerpadla Řídicí napětí na XS5 Počet otáček čerpadla Obrazovka NASTAVENÍ 2 Gain počtu otáček čerpadla Offset Gain Signál od vstupního tlaku čidla (pokud je na GMG k dispozici) zobrazený Aktuální vstupní tlak čerpadla na GMG Offset Gain Signál od výstupního tlaku čidla na GMG zobrazený Aktuální vstupní tlak čerpadla na GMG Offset / Gain pro příklady počtu otáček čerpadla Počet otáček motoru v % Řídící napětí v % Offset = 0 Gain = 100 Počet otáček motoru v % Řídící napětí v % Offset = 20 Gain = 100 Počet otáček motoru v % Řídící napětí v % Offset = 20 Gain = 90 Pomocí Offset se tedy určuje minimální počet otáček, pomocí Gain maximální počet otáček. UPOZORNĚNÍ: Maximální počet otáček čerpadla je omezen na 75 min -1. U tuhého materiálu zlepší nižší počet otáček přesnost dávkování. Nastavení hodnot: 1. Uložte minimální vstupní hodnotu (řídicí napětí: 0V) 2. Offset nastavte tak, aby byla zobrazena požadovaná výstupní hodnota 3. Nastavte vysokou vstupní hodnotu 4. Gain nastavte tak, aby byla zobrazena požadovaná výstupní hodnota. Offset / Gain pro tlaková čidla Změna standardních hodnot (Offset = 0%, Gain = 100%) není obvykle vhodná. Srovnání Skutečný tlak = Zobrazený tlak se místo toho provádí ze strany hardwaru. Viz strana 17, Kalibrace měřícího převodníku.

17 Rozvodná skříň pro objemovou dávkovací hlavu GMG provedení od dubna Volba provozního režimu a počtu otáček Provozní režim: Čerpadlo je možné vypínat / zapínat pomocí Softkey Čerpadlo : Obrazovka PROVOZNÍ REŽIMY Ruční Ruční Auto REMOTE VYP REMOTE ZAP REMOTE VYP Čerpadl o: VYP Čerpadl o: ZAP UPOZORNĚNÍ: V druhu provozu Ruční není možný provoz Remote, i když je Softkey přepnut na REMOTE ZAP Čerpadlo je možné vypínat / zapínat pomocí rozhraní XS2/Pin 4 Auto REMOTE ZAP Režim Remote: ovládání se provádí pomocí rozhraní Profibus. Viz také strana 8, Připojení rozhraní Profibus (volitelné). UPOZORNĚNÍ: Když se zvolí REMOTE ZAP, ztratí se z obrazovky NASTAVENÍ 2 následující nastavení: Minimální vstupní tlak min.: Maximální vstupní tlak max.: V režimu Remote jsou tyto hodnoty dodávány pomocí rozhraní Profibus. Počet otáček (přepínání požadovaných hodnot) UPOZORNĚNÍ: Maximální počet otáček čerpadla je omezen na 75 min -1. U tuhého materiálu zlepší nižší počet otáček přesnost dávkování. INTERNÍ EXTERN Í Poklepněte na Softkey Pož. a zadejte požadovanou hodnotu: Pož. +### Počet otáček ovládání řídící napětí na rozhraní XS5. Řídicí napětí odpovídá např. rychlosti pojezdu robota nebo rychlosti podkladu v hlavním stroji UPOZORNĚNÍ: Je možné ovlivnit poměr řídicího napětí k výslednému počtu otáček. Viz stránka 12, Offset / Gain pro příklady počtu otáček čerpadla.

18 14 Rozvodná skříň pro objemovou dávkovací hlavu GMG provedení od dubna Záznam statistických údajů Následující údaje se evidují v obrazovce STATUS : Obrazovka STATUS Denní produkce Proplachované množství Počítadlo provozních hodin Počitadlo zapojení na síť Přičítá se vyčerpané nanášené množství Pro vynulování na 0: Poklepejte na Softkey RESET UPOZORNĚNÍ: Nanášené množství skutečně použité pro výrobu = denní produkce proplachované množství Přičítá se vyčerpané nanášené množství, dokud leží rozhraní XS2/Pin 9 na 24V DC Pro vynulování na 0: Poklepejte na Softkey RESET Celková doba, během které byl motor zapnut Celková doba, během které byla rozvodná skříň zapnuta Následující údaje se evidují v obrazovce PŘEHLED : Obrazovka PŘEHLED aktuální Měření 1 Měření 2 Měření 3 Přičítá se vyčerpané nanášené množství Pro vynulování na 0: Impuls 24V DC na rozhraní XS2/Pin 5 Poklepejte na Softkey RESET Nanášené množství posledních tří nanášecích cyklů

19 Rozvodná skříň pro objemovou dávkovací hlavu GMG provedení od dubna Propláchnutí nanášecí hlavy 1. Přejděte k obrazovce PROVOZNÍ REŽIMY 2. Zvolte provozní režim Ruční. Obrazovka PROVOZNÍ REŽIMY Proplac ZAP +### h: Čerpadlo běží se zde nastaveným počtem otáček, dokud je stisknut Softkey Proplach. UPOZORNĚNÍ: Pokud je zde nastavený počet otáček vyšší, než požadovaný počet otáček Pož. +###, přebírá se jako nový požadovaný počet otáček. Chybová hlášení Pokud se vyskytne chyba (např. překročení mezní hodnoty), objeví se displeji. Vymazání a vynulování chybového hlášení 1. Klepněte na. Otevře se okno se seznamem chyb, ke kterým naposledy došlo. 2. Odstraňte příčinu chyby. UPOZORNĚNÍ: Dokud není chyba odstraněna, není možné potvrdit chybové hlášení Vlevo na displeji klikněte na (nebo podobné - podle chyby) pro potvrzení chybového hlášení. UPOZORNĚNÍ: Při chybě regulátoru pohonu (červená LED dioda (1) bliká) je rozvodnou skříň pro potvrzení chybového hlášení třeba vypnout a zase zapnout. 4. Stiskněte Softkey RESET pro vymazání chybového hlášení. LED dioda Chyba regulátor pohonu

20 16 Rozvodná skříň pro objemovou dávkovací hlavu GMG provedení od dubna Údržba VAROVÁNÍ: Provedení všech následujících činností zadejte pouze kvalifikovanému personálu. Dodržujte bezpečnostní upozornění uvedená zde a v celé dokumentaci. UPOZORNĚNÍ: Údržba je důležitým preventivním opatřením k uchování bezpečnosti provozu a prodloužení životnosti zařízení. V žádném případě by neměla být opomíjena. Výměna nebo čištění vzduchového filtru ÂÂÂ ÂÂÂ ÂÂÂ ÂÂÂ ÂÂÂ Filtry je nutné podle zanesení prachem vyčistit nebo vyměnit. Zanesený filtr poznáte podle jeho tmavého zbarvení a je nutné ho vyprášit. Filtry je nutné podle zanesení prachem čistit i denně.

21 Rozvodná skříň pro objemovou dávkovací hlavu GMG provedení od dubna Oprava Některé součásti rozvodné skříně jsou z výroby přednastaveny pro určitou aplikaci (např. prostřednictvím spínače DIP). V případě náhradního dílu převezměte toto nastavení. Toto nastavení se obvykle dokumentuje ve schématu zapojení. Měřicí převodník / Tlakové čidlo 1 2 POZOR: Špatným nastavením měřicího převodníku tlaku (1, 2) může dojít ke zničení připojeného tlakového čidla. A. Při výměně měřicího převodníku převezměte dosavadní nastavení (spínač DIP). B. Při výměně měřicího převodníku nebo tlakového čidla je třeba měřicí převodník kalibrovat: Objemová dávkovací hlava Box 13 = X Proveďte kalibraci měřícího převodníku. Viz strana 17, Kalibrace měřícího převodníku. Box 13 = H Proveďte kalibraci tlakového čidla. Viz provozní návod tlakového čidla. Kalibrace měřicího převodníku Výstupní signál 1. Zajistěte, aby byla nanášecí hlava zbavena tlaku. 2. Upravte rozsah měření na výstupním signálu: UPOZORNĚNÍ: Přesná hodnota výstupního signálu viz etiketa na obalu jednotlivých tlakových čidel na štítku na kabelu. Měřící převodník je možné postupně upravit z 1mV na výstupní signál tlakového čidla. K tomu přepněte všechny spínače, které jsou celkově nejbližší výstupnímu signálu tlakového čidla, na On: Příklad: Výstupní signál = 9,41 mv/fs Spínač 5 a spínač 8 na ON, vyplývá rozsah měření 9 mv. Pokračování...

22 18 Rozvodná skříň pro objemovou dávkovací hlavu GMG provedení od dubna Na měřícím převodníku: Potenciometr Offset (1) nastavte tak, aby byl 1 2 Potenciometr a. zobrazen výstupní tlak čerpadla 0 bar: 0,0 bar. 4. Zkratujte připojení E a F tlakového čidla pro simulaci naměřené hodnoty 80 % rozsahu měření. K tomu podle provedení rozvodné skříně: a. volné přípojky zkratujte na příslušné zdířce b. vtiskněte můstky na příslušných svorkovnicích nebo vložte kalibrační adaptér (příslušenství) mezi čidlo a zdířku. 5. Na měřicím převodníku: Potenciometr Gain (2) nastavte tak, aby byl zobrazen tlak 80 % rozsahu měření. UPOZORNĚNÍ: Rozsah měření standardního tlakového čidla (P/N ): 350 bar. 6. Odstraňte můstek mezi přípojkami E a F. b. Přemostěte přípojky E a F Řídící díl / Signalizační hlásič prahové hodnoty POZOR: Nebezpečí přetlaku, který může zničit ovládací díl nanášecí hlavy. Pod tlakem může vytékat horký materiál. 1 Výstupní tlak se omezuje interním signalizačním hlásičem prahové hodnoty 9N6 (1). Jeho nastavení se řídí maximálním povoleným vstupním tlakem ovládacího dílu / nanášecího modulu použitého v GMG. A. Při výměně ovládacího dílu příp. upravte nastavení spínače prahové hodnoty. B. Při výměně spínače prahové hodnoty převezměte dosavadní nastavení (spínač DIP, otočný regulátor). Viz také samostatný návod k provozu signalizačního hlásiče prahové hodnoty.

23 Rozvodná skříň pro objemovou dávkovací hlavu GMG provedení od dubna Technické údaje Krytí IP 54 Hodnoty elektrického připojení Rozměry Maximální počet otáček čerpadla 75 min -1 Podle provedení; viz typový štítek Podle provedení; viz schéma zapojení, část JG UPOZORNĚNÍ: U tuhého materiálu zlepší nižší počet otáček přesnost dávkování.

24 20 Rozvodná skříň pro objemovou dávkovací hlavu GMG provedení od dubna Profibus DP Box 5 = P Hlavní soubor přístroje GSD K jednoznačnému popisu přístroje s rozhraním PROFIBUS-DP existuje datový list přístroje (hlavní soubor přístroje GSD). Formát vychází z normy IEC Nordson dodává s každou rozvodnou skříí, která je vybavena zde popsaným rozhraním PROFIBUS-DP GSD (hlavní soubor přístroje) na datových nosičích. Konfigurace hardware Pro zahrnutí rozvodné skříně do sítě Profibus: 1. Zaveďte do konfiguračního programu Profibus základní údaje přístroje 2. Zvolte modul PZD (8W). Obr. 5 Konfigurační program Profibus (příklad)

25 Rozvodná skříň pro objemovou dávkovací hlavu GMG provedení od dubna Vstupní a výstupní údaje Odeslané z rozvodné skříně DP Adress Offset (PEW) Typ Označení 0.0 Int Rezervováno pro regulátor motoru 2.0 Int Aktuální hodnota objemu 4.0 Int Aktuální vstupní tlak 6.0 Int Aktuální výstupní tlak 8.0 Bool Motor běží 8.1 Bool Modul je otevřený 8.2 Bool Režim DP Remote je aktivní (jsou zvoleny pracovní režimy Automatika a Remote) 8.3 Bool Vstupní tlak v požadované oblasti 8.4 Bool Výstupní tlak v požadované oblasti 8.5 Bool Systém je připraven k provozu 8.6 Bool Hlášení celkové poruchy Zaslané k rozvodné skříni DP Adress Offset (PAW) Typ Označení 0.0 Int Rezervováno pro regulátor motoru 2.0 Int Parametr Vstupní tlak minimum 4.0 Int Parametr Vstupní tlak maximum 6.0 Bool Zapnutí motoru 6.1 Bool Zapnutí modulu 6.2 Bool Vynulování počitadla objemu aktuální (obrazovka PŘEHLED) 6.3 Bool Reset chyb
