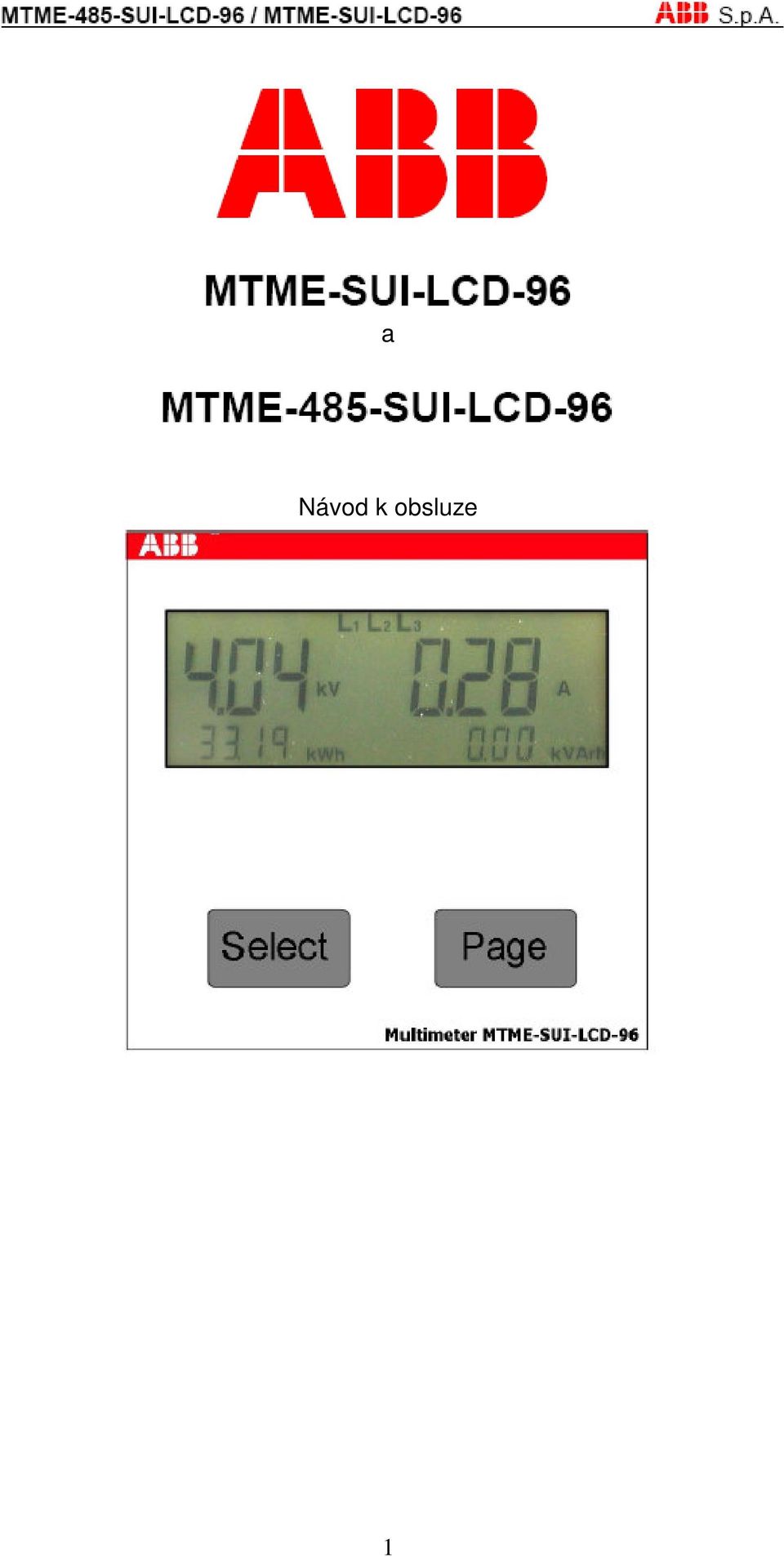

1 a Návod k obsluze 1

2 Obsah 1. ÚVOD 1 2. ARCHITEKTURA SYSTÉMU Sériové rozhraní RS485 (pouze u modelu MTME-485-SUI-LCD-96). Sí s max. 31 analyzátory Sériové rozhraní RS485 (pouze u modelu MTME-485-SUI-LCD-96). Sí s více než 31 analyzátory Sériové rozhraní RS485 (pouze u modelu MTME-485-SUI-LCD-96). Sí se záznamníkem dat 6 3. POPIS ZAÍZENÍ Uživatelské rozhraní Svorkovnice Instalace zaízení do panelu SCHÉMATA ZAPOJENÍ Napájení Typický píklad pímého pipojení analyzátoru Typický píklad nepímého pipojení analyzátoru Typický píklad pipojení analyzátoru se dvma transformátory proudu a dvma transformátory naptí Typický píklad pipojení analyzátoru v jednofázovém systému Typický píklad pipojení analyzátoru do trojfázového symetrického systému Automatická detekce smru toku proudu Kogeneraní funkce PROVOZNÍ POKYNY Zkouška displeje pi zapnutí napájení Standardní (default) stránka Stránky mení (measurement) Stránky pro konfiguraci (setup) Stránka Reset Nastavení pístroje (Setup) Nastavení pevodu micího transformátoru naptí - KV Nastavení pevodu micího transformátoru proudu KA Nastavení kogeneraního režimu Volba poslední stránky namených hodnot (PAr, ThdF normal nebo %) Standardní (default) stránka Doba pro výpoet stední hodnoty (mean time) Nastavení parametr sériového rozhraní RS485 (pouze u modelu MTME-485- SUI-LCD-96) Adresa analyzátoru (pouze u modelu MTME-485-SUI-LCD-96) Sériový komunikaní protokol (MTME-485-SUI-LCD-96) Nastavení hesla Verze firmwaru analyzátoru a sériové íslo Stránka INI VÝKONNOSTNÍ A TECHNICKÉ CHARAKTERISTIKY Namené hodnoty Vypotené hodnoty Rozhraní Vstupy Napové vstupy Proudové vstupy Indikace pekroení rozsahu ítání energie Konfigurovatelný micí režim Pesnost mení Napájení Provozní podmínky Odkazy na normy Další informace TIPY PRO SPRÁVNOU INSTALACI 43 2

3 Seznam obrázk Obr. 1 Architektura systému 3 Obr. 2 Sí s mén než 31 analyzátory 4 Obr. 3 - Sí s více než 31 analyzátory 5 Obr. 4 Sí se zapisovaem dat a modemem 6 Obr. 5 elní pohled na analyzátor 7 Obr. 6 Pro vstup do nastavovacího menu (Setup) stlaujte SELECT 9 Obr. 7 Svorkovnice analyzátoru 9 Obr. 8 Instalace do panelu 11 Obr. 9 Instalace ervené pružiny (1) a její zajištní (2) 11 Obr. 10 Ukonená instalace do panelu 12 Obr. 11 Pipojení napájení 12 Obr. 12 Pímé trojfázové pipojení analyzátoru 13 Obr. 13 Nepímé pipojení analyzátoru pes micí transformátory proudu a naptí 14 Obr. 14 Nepímé trojfázové pipojení analyzátoru pes dva transformátory proudu (CT) a dva transformátory naptí (VT) 15 Obr. 15 Jednofázové pipojení 16 Obr Pipojení do trojfázového symetrického napájecího systému 17 Obr. 17 Dva analyzátory zapojené proti sob, pi mení v režimu kogenerace 19 Obr. 18 Pár analyzátor pro mení spotebované a generované energie 20 Obr. 19 Stránka pro trojfázová naptí, proud, innou a jalovou energii 22 Obr. 20 Stránka pro mení proudu tekoucího nulovým vodiem 23 Obr. 21 Stránka pro mení trojfázového inného a jalového výkonu, inné a jalové energie 23 Obr. 22 Mení trojfázového stedního a maximálního stedního inného výkonu, inné a jalové energie 23 Obr. 23 Trojfázový stední zdánlivý výkon a maximální stední výkon, ve VA 24 Obr. 24 Stránka pro trojfázový úiník, kmitoet, innou a jalovou energii 24 Obr. 25 Sdružená naptí, trojfázová inná a jalová energie 24 Obr. 26 Použití tlaítka SELECT pro vstup do píslušných stránek 25 Obr. 27 Stránka pro naptí a proud, trojfázovou innou a jalovou energii ve fázi 2 25 Obr. 28 Stránka pro naptí a proud, trojfázovou innou a jalovou energii ve fázi 3 25 Obr Mení dílí energie 26 Obr. 30 Celkové harmonické zkreslení normální zobrazení 26 Obr. 31 Celkové harmonické zkreslení zobrazení v % 26 Obr. 32 initel celkového harmonického zkreslení menší než 1 27 Obr initel celkového harmonického zkreslení vtší než 1 27 Obr. 34 Pístup do konfiguraních stránek 27 Obr. 35 Pístup do konfiguraních neboli nastavovacích (Setup) stránek pes heslo 28 Obr. 36 Stránka nulování (Reset) 29 Obr. 37 Konfigurace analyzátoru 30 Obr. 38 Stránka pro nastavení pevodu micího transformátoru naptí KV 31 Obr. 39 Stránka pro nastavení pevodu micího transformátoru proudu KA 31 Obr. 40 Deaktivace kogeneraní funkce (Cogeneration) 32 Obr. 41 Aktivace kogeneraní funkce 32 Obr. 42 Elektromry dílí energie; initel celkového harmonického zkreslení ThdF normální nebo procentuální zobrazení 33 Obr. 43 Standardní (default) stránka 33 Obr. 44 Doba pro výpoet stedních hodnot (mean time) 33 Obr. 45 Sériová komunikaní linka RS485: penosová rychlost 34 Obr. 46 Nastavení adresy zaízení 34 Obr. 47 Parametr pro nastavení druhu protokolu 34 Obr. 48 Stránka pro nastavení/zmnu hesla 35 Obr. 49 Volba hesla 35 Obr. 50 Heslo, poátení potvrzení 35 Obr. 51 Heslo: yes 36 Obr. 52 Deaktivace hesla 36 Obr. 53 Deaktivace hesla, poátení potvrzení 36 Obr. 54 Deaktivace potvrzena 36 Obr. 55 Stránka s údaji o verzi firmwaru 36 Obr. 56-3

4 4

5 1. ÚVOD V rámci extenzivního programu úspor energie u spolenosti S.p.A. pedstavují nové a cenov píznivé pístroje MTME-SUI-LCD-96 / MTME-485-SUI-LCD-96 pirozenou formu vývoje, kterým firma realizuje svoje znalosti v oblasti prmyslového ízení. Jedná se o produkty a systémy na vysoké technické úrovni, které jsou výrazem trvalé angažovanosti spolenosti v této oblasti. Panelové pístroje MTME-SUI-LCD-96 / MTME-485-SUI-LCD-96 jsou navrženy specificky a vyrábny pro použití v distribuních panelových rozvádích. Provádí pímé mení následujících veliin: fázových naptí fázových proud kmitotu inného výkonu fáze Provádí výpoet: trojfázových inných výkon (okamžitý, stední a maximální výkon) trojfázových jalových výkon úiníku jednofázové a trojfázové sít ekvivalentního inné a jalové energie v jednofázové a trojfázové síti initele harmonického zkreslení (THD) naptí a proudu (vypotené u fáze L1) sdruženého naptí proudu v nulovém vodii Výše uvedené namené hodnoty je možno prohlížet na podsvíceném LCD displeji, umístném na pedním panelu. Pes sériové rozhraní RS485 je možno také provádt další mení (platí pouze pro model MTME-485-SUI-LCD-96), jako napíklad: zdánlivý a jalový výkon v jednofázové a trojfázové síti (okamžitý, stední a maximální výkon) Každý pístroj MTME-485-SUI-LCD-96 je vybaven sériovým rozhraním RS485, pro vytvoení sít analyzátor, které jsou pak ízeny k tomu úelu vytvoeným aplikaním softwarem. 1

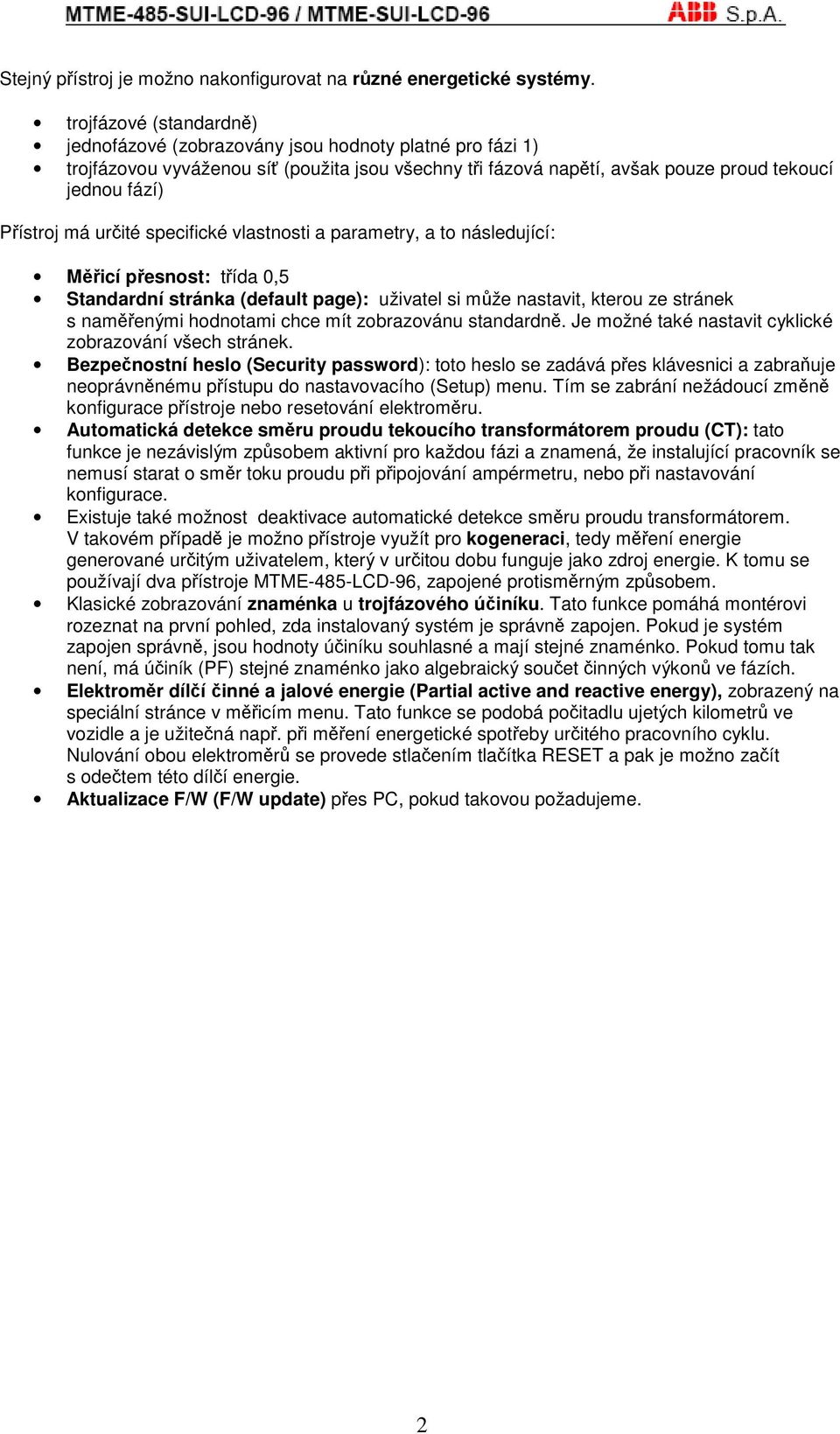

6 Stejný pístroj je možno nakonfigurovat na rzné energetické systémy. trojfázové (standardn) jednofázové (zobrazovány jsou hodnoty platné pro fázi 1) trojfázovou vyváženou sí (použita jsou všechny ti fázová naptí, avšak pouze proud tekoucí jednou fází) Pístroj má urité specifické vlastnosti a parametry, a to následující: Micí pesnost: tída 0,5 Standardní stránka (default page): uživatel si mže nastavit, kterou ze stránek s namenými hodnotami chce mít zobrazovánu standardn. Je možné také nastavit cyklické zobrazování všech stránek. Bezpenostní heslo (Security password): toto heslo se zadává pes klávesnici a zabrauje neoprávnnému pístupu do nastavovacího (Setup) menu. Tím se zabrání nežádoucí zmn konfigurace pístroje nebo resetování elektromru. Automatická detekce smru proudu tekoucího transformátorem proudu (CT): tato funkce je nezávislým zpsobem aktivní pro každou fázi a znamená, že instalující pracovník se nemusí starat o smr toku proudu pi pipojování ampérmetru, nebo pi nastavování konfigurace. Existuje také možnost deaktivace automatické detekce smru proudu transformátorem. V takovém pípad je možno pístroje využít pro kogeneraci, tedy mení energie generované uritým uživatelem, který v uritou dobu funguje jako zdroj energie. K tomu se používají dva pístroje MTME-485-LCD-96, zapojené protismrným zpsobem. Klasické zobrazování znaménka u trojfázového úiníku. Tato funkce pomáhá montérovi rozeznat na první pohled, zda instalovaný systém je správn zapojen. Pokud je systém zapojen správn, jsou hodnoty úiníku souhlasné a mají stejné znaménko. Pokud tomu tak není, má úiník (PF) stejné znaménko jako algebraický souet inných výkon ve fázích. Elektromr dílí inné a jalové energie (Partial active and reactive energy), zobrazený na speciální stránce v micím menu. Tato funkce se podobá poitadlu ujetých kilometr ve vozidle a je užitená nap. pi mení energetické spoteby uritého pracovního cyklu. Nulování obou elektromr se provede stlaením tlaítka RESET a pak je možno zaít s odetem této dílí energie. Aktualizace F/W (F/W update) pes PC, pokud takovou požadujeme. 2

7 2. ARCHITEKTURA SYSTÉMU Power supply section = napájecí ást; Power supply = napájecí zdroj; Mains = sí s naptím 230/240 V AC nebo 115/120 V AC; Inputs section = sekce vstup; Interfaces section = sekce rozhraní. Obr. 1 Architektura systému Pístroje MTME-SUI-LCD-96 / MTME-485-SUI-LCD-96 sestávají z: napájecí sekce micí vstupní sekce (trojfázová naptí a proud) sériového potu RS485, s galvanickým oddlením, pro pipojení k PC nebo síti tvoené pístroji (platí pouze pro model MTME-485-SUI-LCD-96). 3

8 2.1 Sériové rozhraní RS485 (pouze model MTME-485-SUI-LCD-96). Sí s až 31 analyzátory. Serial interface = sériové rozhraní; supplied with RS232/RS485 converter = napájený z pevodníku RS232/RS485; Personal computer = PC Obr. 2 Sí s mén než 31 analyzátory Sériové rozhraní RS485 je k dispozici na každém analyzátoru MTME-485-SUI-LCD-96 a umožuje ízení analyzátor dvma komunikaními protokoly, které se volí na píslušné stránce nastavovacího (Setup) menu. protokol ASCII, pro ízení až 98 analyzátor protokol MODBUS-RTU: standardní prmyslový binární protokol, pro ízení až 247 analyzátor. K jedné a téže lince je možno pipojit až 31 zaízení, bez jakékoli jiné další úpravy, krom zakonovacího odporu 120, který se pipojí k poslednímu zaízení viz obrázek oznaený slovem Detail. 4

9 2.2 Sériové rozhraní (pouze u modelu MTME-485-SUI-LCD-96). Sí s více než 31 analyzátory. Obr. 3 Sí s více než 31 analyzátory U sít s více než 31 analyzátory, nebo pokud délka okruhu je delší než 1000 m, je nutné instalovat opakova signálu ke každé skupin 31 zaízení nebo na každých 1000 m linky RS485. Pokud jde o komunikaní protokol a zakonení linky, platí stejná pravidla jako pro sí s 31 zaízeními (viz obrázek Detail ). Píklad: sí analyzátor s pístroji MTME-485-SUI-LCD-96 je možno instalovat na každé výrobní lince ve výrobní firm, kde jsou tyto pístroje použity pro mení elektrických veliin (U, I, úiník) a energie (kwh). Všechny údaje jsou pak odesílány do poítae, ukládány do pamti a zpracovávány specifickými uživatelskými programy. 5

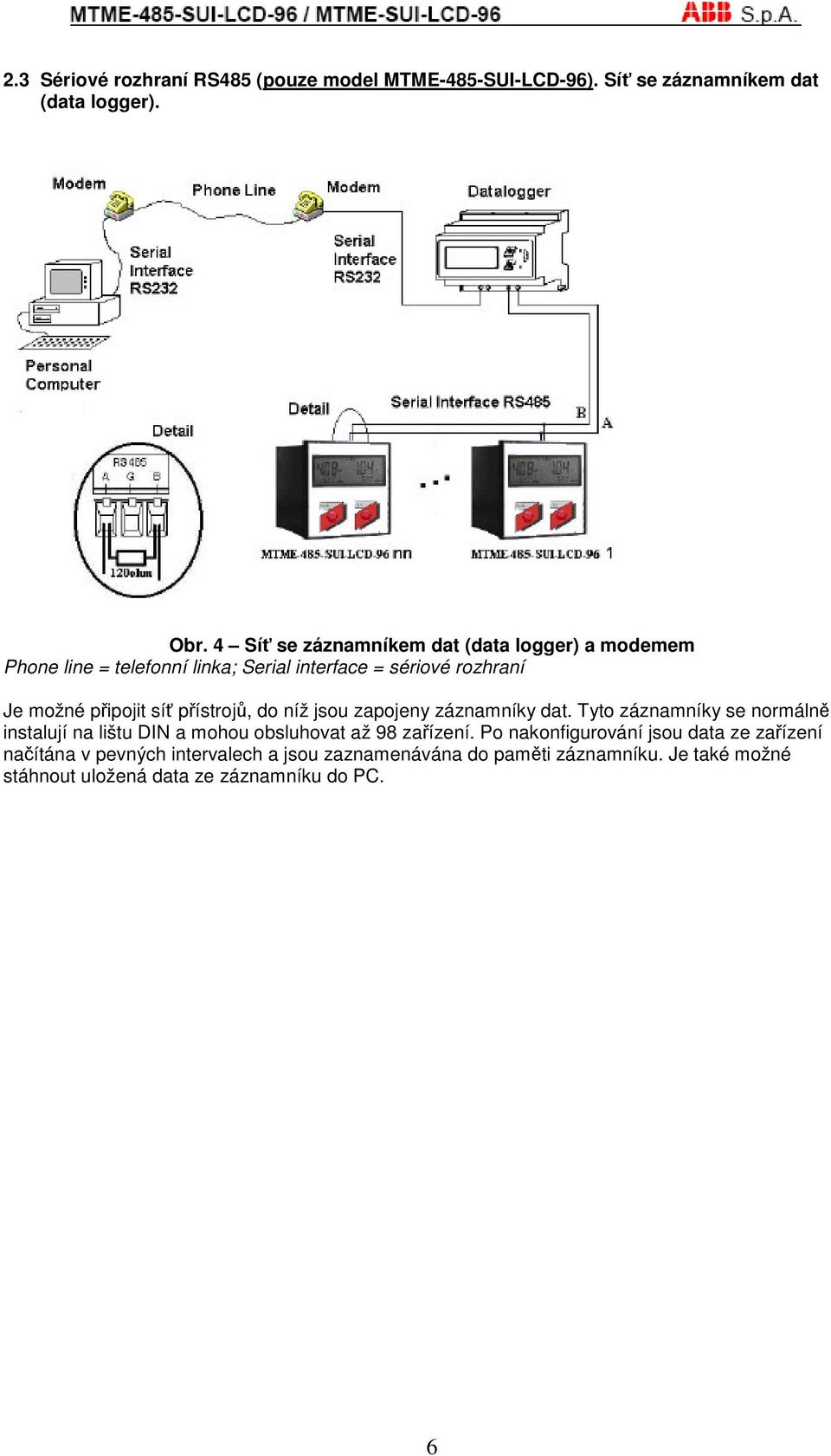

10 2.3 Sériové rozhraní RS485 (pouze model MTME-485-SUI-LCD-96). Sí se záznamníkem dat (data logger). Obr. 4 Sí se záznamníkem dat (data logger) a modemem Phone line = telefonní linka; Serial interface = sériové rozhraní Je možné pipojit sí pístroj, do níž jsou zapojeny záznamníky dat. Tyto záznamníky se normáln instalují na lištu DIN a mohou obsluhovat až 98 zaízení. Po nakonfigurování jsou data ze zaízení naítána v pevných intervalech a jsou zaznamenávána do pamti záznamníku. Je také možné stáhnout uložená data ze záznamníku do PC. 6

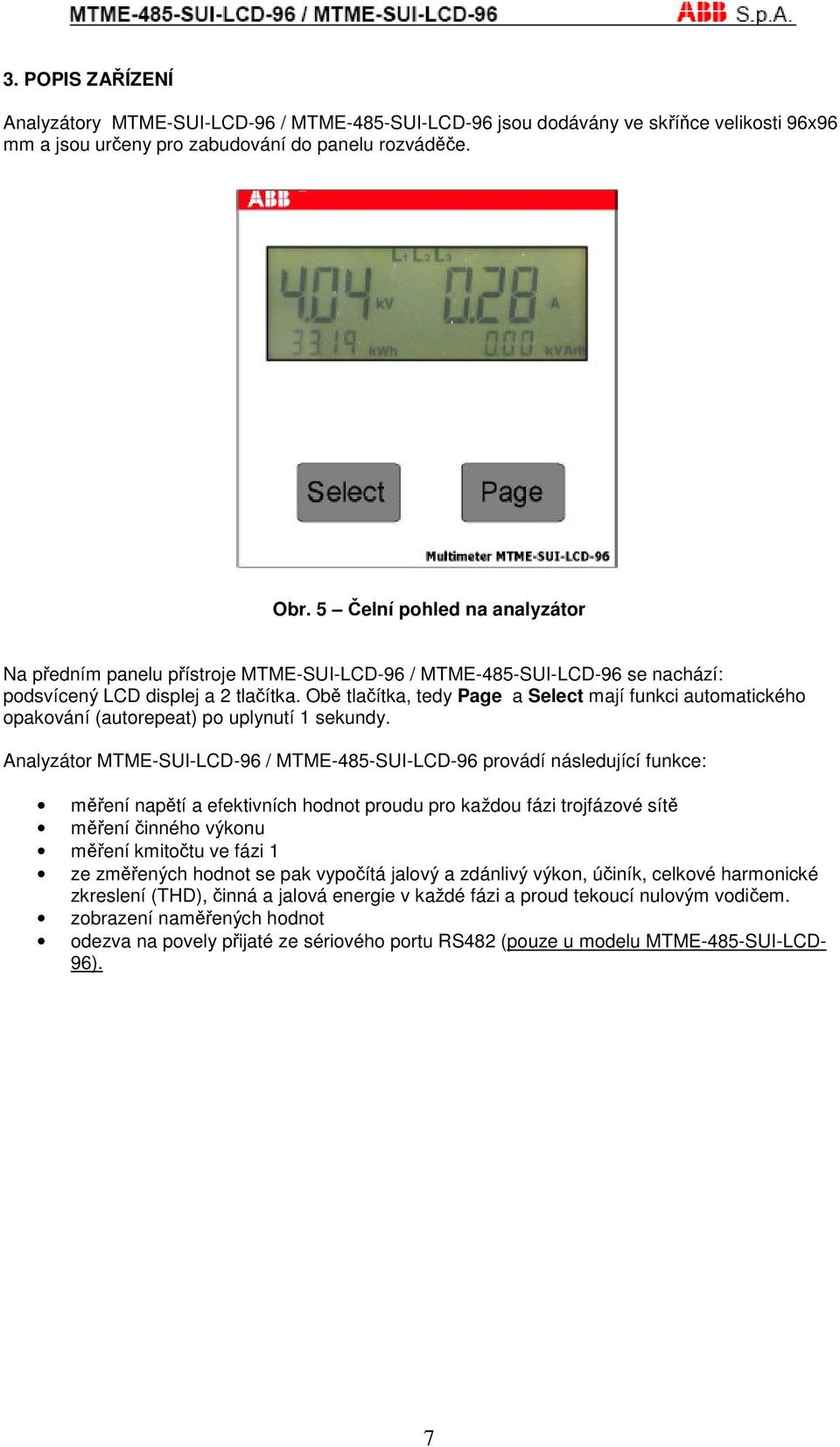

11 3. POPIS ZAÍZENÍ Analyzátory MTME-SUI-LCD-96 / MTME-485-SUI-LCD-96 jsou dodávány ve skíce velikosti 96x96 mm a jsou ureny pro zabudování do panelu rozváde. Obr. 5 elní pohled na analyzátor Na pedním panelu pístroje MTME-SUI-LCD-96 / MTME-485-SUI-LCD-96 se nachází: podsvícený LCD displej a 2 tlaítka. Ob tlaítka, tedy Page a Select mají funkci automatického opakování (autorepeat) po uplynutí 1 sekundy. Analyzátor MTME-SUI-LCD-96 / MTME-485-SUI-LCD-96 provádí následující funkce: mení naptí a efektivních hodnot proudu pro každou fázi trojfázové sít mení inného výkonu mení kmitotu ve fázi 1 ze zmených hodnot se pak vypoítá jalový a zdánlivý výkon, úiník, celkové harmonické zkreslení (THD), inná a jalová energie v každé fázi a proud tekoucí nulovým vodiem. zobrazení namených hodnot odezva na povely pijaté ze sériového portu RS482 (pouze u modelu MTME-485-SUI-LCD- 96). 7

12 3.1 Uživatelské rozhraní Analyzátor je ízen dvma skupinami menu: Measurement (mení). Zde probíhá prohlížení záznam a zpracovaných údaj Configuration (konfigurace) ili nastavování (Setup). Zde je možno mnit hodnoty parametr, s využitím tlaítek PAGE a SELECT. Zmnu parametr provádíme následujícím zpsobem: Volba stránek Measurement a Setup Stlaením PAGE: po každém stlaení se objeví následující stránka menu Stlaením PAGE a pidržením tohoto tlaítka ve stlaeném stavu. Na displeji probíhá listování po stránkách. Volba parametr Stlaením SELECT: po každém stlaení tohoto tlaítka se hodnota parametru zvýší. Stlaením SELECT a pidržením: nastane aktivace dvourychlostní funkce automatického opakování Stlaením SELECT a pidržením a pak stlaením PAGE: parametr se zmenšuje Stlaením SELECT a PAGE souasn a jejich pidržením: parametr se zmenšuje a je aktivována dvourychlostní funkce automatického opakování. Rychlý pístup do nastavovacího (Setup) menu Stlaíme a pidržíme tlaítka SELECT a PAGE: okamžitý vstup do nastavovacího (Setup) menu. První stránka mení (Measurement) se zobrazí automaticky po zapnutí pístroje. Pro listování po stránkách stlate PAGE. Na každé stránce mení se objeví etzec L1, L2, L3, kterým se oznauje trojfázový systém, nebo jednotliv L1 nebo L2 nebo L3, což oznauje prostedí každé jednotlivé fáze. Pro snadný odeet áreka níže oznauje innou (kwh) a jalovou (kvarh) energii, což se opakuje na všech stránkách mení. V nastavovacím (Setup) menu mže uživatel navolit tu stránku, kterou chce mít nastavenu na pístroji standardn (default), tzn. stránku, která bude zobrazena po zapnutí napájení, nebo která se objeví po urité dob neinnosti (viz kap ). Pístup do stránek pro konfiguraci (Configuration) provedeme tak, že tlaítkem PAGE prolistujeme všechny stránky mení (measurement), píp. zajistíme si rychlý pístup stlaením tlaítka SELECT a pak stlaováním PAGE do té doby, až se objeví stránka s názvem Setup (bílé znaky na erném pozadí). Pak stlaíme znovu SELECT a tím se dostaneme do první stránky menu, tedy na stránku Reset. 8

13 Obr. 6 Pro vstup do nastavovacího menu (Setup) stlaujte SELECT. 3.2 Svorkovnice Svorkovnice slouží pro pipojení zaízení do sít. Obr. 7 Svorkovnice analyzátoru 9

14 Popis svorek: 1. RS485 (B G A, sériové rozhraní RS485), pouze model MTME-485-SUI-LCD-96 Svorky sériového rozhraní (používají se pi pipojování zaízení k PC nebo pi vytváení sít). Pokud sí obsahuje pouze analyzátory, musí být všechny svorky A spojeny dohromady, stejn jako všechny svorky B. svorka A odpovídá neinvertované lince (normáln je znaena + ) sériového rozhraní RS485. svorka B odpovídá invertované lince (normáln je znaena - ) sériového rozhraní RS485. Analyzátor MTME-485-SUI-LCD-96 pracuje v poloduplexním režimu. U tydrátového (pln duplexního režimu) rozhraní RS485 musí být vysílací (out) a pijímací (in) svorky, oznaené +, zkratovány a pipojeny ke svorce B. U tchto systém probíhá ízení pomocí aktivaní píjmové logiky, se stanovením smru penosu budie. Svorka G mže být použita pro uzemnní stínní kabelu. Je vhodné vždy uzemnit kabel v jediném bod sít. Pi použití pevodníku signálu RS232/RS485 zajistte, aby pipojení se uskutenilo pouze na svorku S na svorkovnici pevodníku (napájení; angl. power supply) Soubor 3 šroubových svorek, pes které je možno pístroj napájet naptím bu 230/240 V ef (svorky 230 a 0) nebo 115/120 ef (svorky 155 a 0). 3. INPUT VOLTAGE (L3 L2 L1 N pipojení voltmetru) Soubor 4 šroubových svorek pro pipojení 3 fázových voltmetr a nulového vodie. Pokud má být mení provádno pes micí transformátory, je nutné použít standardní transformátor naptí (obvykle /100 nebo /110). V takovém pípad nastavte na jedné ze stránek v menu Setup pevod takového micího transformátoru naptí (KV). 4. INPUT CURRENT (S2-I3, S1-I3, S2-I2, S1-I2, S1-I1, pipojení ampérmetru) V horní ásti pístroje se nachází 6 odnímatelných svorek, které se k pístroji pipevují šrouby a slouží pro pipojení ampérmetru. Doporuujeme po instalaci tuto svorkovnici zašroubovat, zablokovat ji a zabránit tak jejímu nežádoucímu vyjmutí. Maximální mitelný proud pi pímém pipojení je 5A ef. U vtších proud je nutné použít externí micí transformátor proudu (CT), jehož pevod je možno nastavit na jedné ze stránek v nastavovacím menu Setup. 10

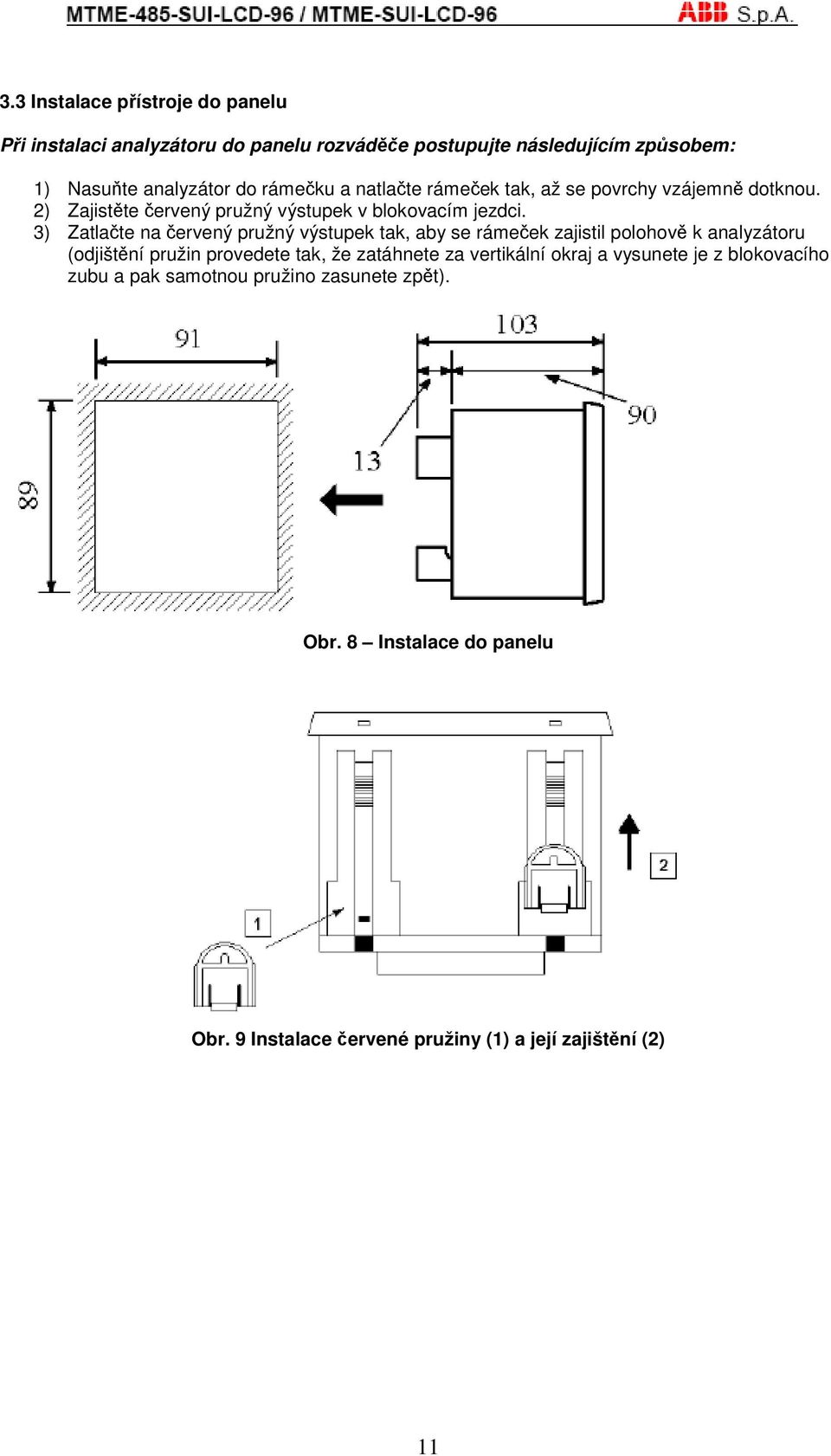

15 3.3 Instalace pístroje do panelu Pi instalaci analyzátoru do panelu rozváde postupujte následujícím zpsobem: 1) Nasute analyzátor do rámeku a natlate rámeek tak, až se povrchy vzájemn dotknou. 2) Zajistte ervený pružný výstupek v blokovacím jezdci. 3) Zatlate na ervený pružný výstupek tak, aby se rámeek zajistil polohov k analyzátoru (odjištní pružin provedete tak, že zatáhnete za vertikální okraj a vysunete je z blokovacího zubu a pak samotnou pružino zasunete zpt). Obr. 8 Instalace do panelu Obr. 9 Instalace ervené pružiny (1) a její zajištní (2) 11

16 Obr. 10 Ukonená instalace do panelu 4. SCHÉMATA ZAPOJENÍ 4.1 Napájení Analyzátor MTME-SUI-LCD-96 / MTME-485-SUI-LCD-96 je možno napájet jmenovitým naptím 240/230 V ef, nebo 12/115 V ef, podle následujícího obrázku: Obr. 11 Pipojení napájecího naptí POZNÁMKA: ponvadž tento pístroj není opaten pojistkou, musí být bhem instalace celý systém chránn pojistkou 0,1 A, typu T (pomalá). Po pipojení napájení analyzátor zapneme (ON) a na displeji se objeví první stránka micího (measurement) menu. 12

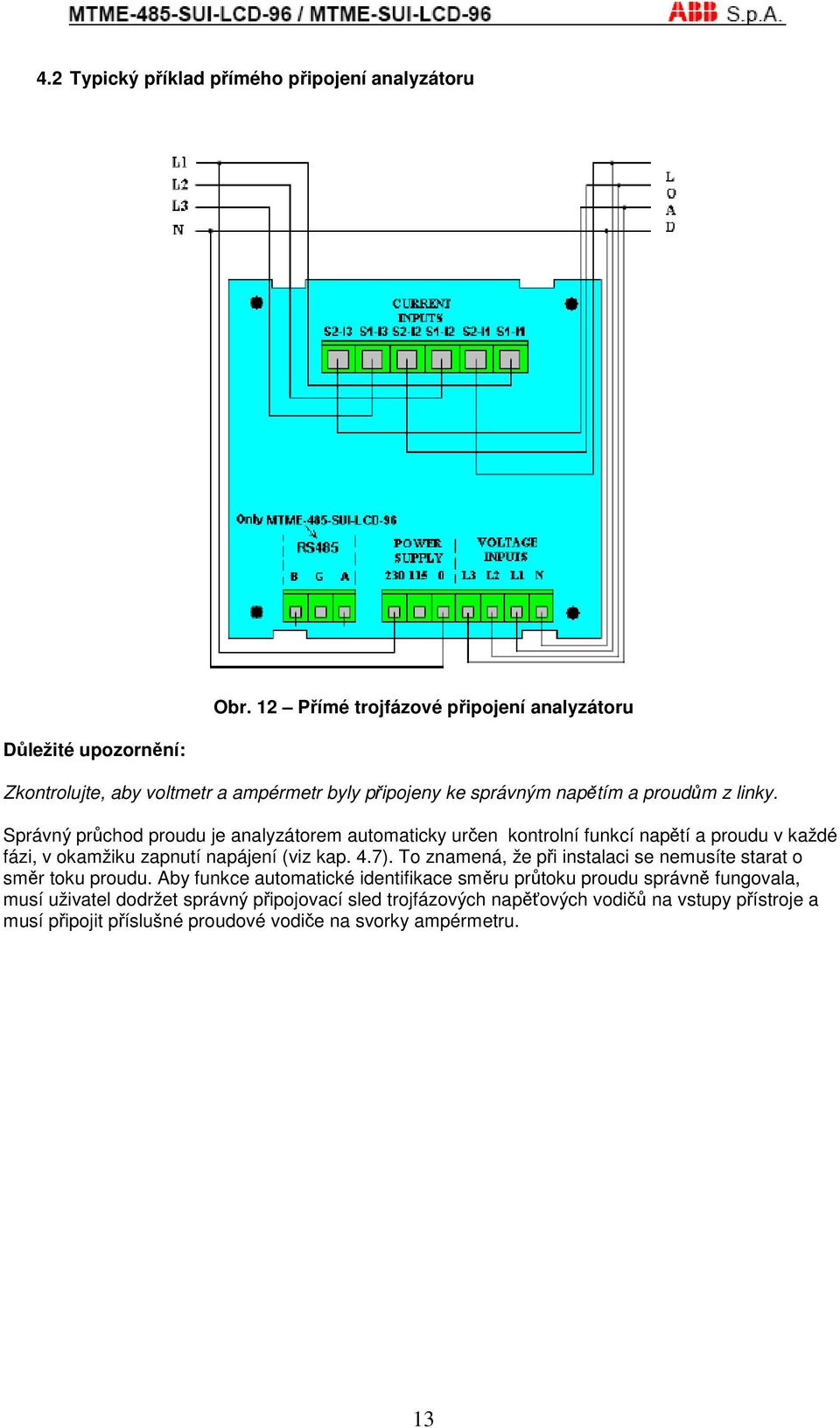

17 4.2 Typický píklad pímého pipojení analyzátoru Dležité upozornní: Obr. 12 Pímé trojfázové pipojení analyzátoru Zkontrolujte, aby voltmetr a ampérmetr byly pipojeny ke správným naptím a proudm z linky. Správný prchod proudu je analyzátorem automaticky uren kontrolní funkcí naptí a proudu v každé fázi, v okamžiku zapnutí napájení (viz kap. 4.7). To znamená, že pi instalaci se nemusíte starat o smr toku proudu. Aby funkce automatické identifikace smru prtoku proudu správn fungovala, musí uživatel dodržet správný pipojovací sled trojfázových napových vodi na vstupy pístroje a musí pipojit píslušné proudové vodie na svorky ampérmetru. 13

18 4.3 Typický píklad nepímého pipojení analyzátoru Obr. 13 Nepímé pipojení analyzátoru pes micí transformátory proudu a naptí Dležité upozornní: Zkontrolujte, aby voltmetr a ampérmetr byly pipojeny ke správným naptím a proudm z linky. Pi použití transformátor proudu a naptí je nutné nastavit na píslušné stránce pevod (konfiguraní menu Setup). Napíklad pi použití transformátoru proudu s pevodem 250/5 se pevod KA nastaví na 50 viz kap a Správný prchod proudu je analyzátorem automaticky uren kontrolní funkcí naptí a proudu v každé fázi, v okamžiku zapnutí napájení (viz kap. 4.7). To znamená, že pi instalaci se nemusíte starat o smr toku proudu. Aby funkce automatické identifikace smru prtoku proudu správn fungovala, musí uživatel dodržet správný pipojovací sled trojfázových napových vodi na vstupy pístroje a musí pipojit píslušné proudové vodie na svorky ampérmetru. 14

19 4.3 Typický píklad pipojení analyzátoru se dvma transformátory proudu a dvma transformátory naptí Obr. 14 Nepímé trojfázové pipojení analyzátoru pes dva transformátory proudu (CT) a dva transformátory naptí (VT). Dležité upozornní: Zkontrolujte, aby voltmetr a ampérmetr byly pipojeny ke správným naptím a proudm z linky. Pi použití transformátor proudu a naptí je nutné nastavit na píslušné stránce pevod (konfiguraní menu Setup). Napíklad pi použití transformátoru proudu s pevodem 250/5 se pevod KA nastaví na 50 viz kap a

20 4.5 Typické schéma pipojení analyzátoru v jednofázovém systému Obr. 15 Jednofázové pipojení Dležité upozornní: Zkontrolujte, aby voltmetr a ampérmetr byly pipojeny ke správným naptím a proudm z linky. Pak nastavte na píslušné stránce nastavovacího (Setup) menu CFG=13. Tím nastavíte pístroj do jednofázového provozního režimu. Na displeji jsou zobrazovány hodnoty veliin platné pro fázi L1. Dležité upozornní: Pi použití transformátor proudu a naptí je nutné nastavit na píslušné stránce pevod (konfiguraní menu Setup). Napíklad pi použití transformátoru proudu s pevodem 250/5 se pevod KA nastaví na 50 viz kap a

21 4.6 Typické schéma pipojení analyzátoru do trojfázového symetrického systému Obr. 16 Pipojení do trojfázového symetrického napájecího systému Jakmile zkontrolujeme, že zatížení všech tí fází je vyvážené, je možno minimalizovat instalaní náklady použitím pouze jediného transformátoru proudu v jedné fázi (L1). Do zbývajících fází se již žádný transformátor nezapojuje. Analyzátor musí pak být nastaven do symetrického (vyváženého) trojfázového režimu. Tento úkon se provede tak, že na píslušné stránce nastavovacího menu (Setup) se nastaví CFG=18. Interní výpoty provádné pístrojem pak probíhají za pedpokladu, že proudy ve fázích bez micího transformátoru proudu jsou stejné jako proud tekoucí fází L1. Dležité upozornní: Pi použití transformátor proudu a naptí je nutné nastavit na píslušné stránce pevod (konfiguraní menu Setup). Napíklad pi použití transformátoru proudu s pevodem 250/5 se pevod KA nastaví na 50 viz kap a

22 4.7 Automatická detekce smru toku proudu Pi zapnutí napájení do analyzátoru, pokud se proud liší od 0, analyzátor automaticky detekuje posuv proudu vi naptí v každé jednotlivé fázi. Pokud zjistí, že proud má opanou fázi i, obrátí smr toku proudu ii. To znamená, že elektroinstalatér se nemusí starat o správné pipojení vodi ampérmetru, ani o nastavení speciální konfigurace v nastavovacím (setup) menu. Dále je teba poznamenat, že pístroj pracuje ve dvou kvadrantech. Tato výbrová možnost je deaktivována v píslušném menu na stránkách nastavování (Setup). V takovém pípad je možno mit elektrickou energii z kogeneraních jednotek, pi použití dvou pístroj MTME-SUI-LCD-96 / MTME-485-SUI-LCD-96, zapojených proti sob. 4.8 Kogeneraní funkce Funkcí cogeneration a specifickou konfigurací pi instalaci je možné zjistit, kdy pipojené zaízení funguje jako zátž a kdy jako generátor. Tato funkce dokáže detekovat a zmit: innou spotebovanou energii v každé fázi trojfázového systému jalovou spotebovanou energii v každé fázi trojfázového systému innou generovanou energii v každé fázi trojfázového systému jalovou generovanou energii v každé fázi trojfázového systému Pro správné použití této funkce je nutné použít dva rzné analyzátory MTME-SUI-LCD-96 / MTME- 485-SUI-LCD-96, z nichž oba jsou nastaveny na cogeneration enabled (funkce kogenerace aktivována) podrobnosti viz v kap Aby se zabránilo automatické reverzaci smru proudu, je pístroj omezen tak, že funguje pouze ve dvou kvadrantech a oba pístroje jsou instalovány proti sob (do protifáze) viz následující obrázek. i Když fázový úhel je > než 90, tzn. fázový posuv se nachází v druhém nebo tetím kvadrantu. ii Ve trojfázovém systému pístroj detekuje smr toku proudu samostatn pro všechny ti fáze, avšak funkce automatické kompenzace je aktivní pouze v pípad, že ve všech tech fázích protekl proud s hodnotou odlišnou od 0. 18

23 Obr. 17 Dva analyzátory zapojené proti sob, pi mení ve funkci kogenerace Pi nastavení obou analyzátor do režimu cogeneration enabled (kogenerace aktivována) se omezí funkce detekce smru toku proudu transformátorem TA. Zatímco první pístroj MTME-SUI-LCD-96 / MTME-485-SUI-LCD-96 ítá pouze energii vstupující (spotebovanou uživatelem), druhý pístroj ítá pouze kogenerovanou energii (generovanou uživatelem). První MTME-SUI-LCD-96 / MTME-485-SUI-LCD-96 mí innou energii a jalovou energii spotebovanou uživatelem, druhý MTME-SUI-LCD-96 / MTME-485-SUI-LCD-96 mí innou a jalovou energii generovanou uživatelem. Tímto zpsobem je možné mít energii rozloženu do všech kvadrant. Ve všech možných stavech systému pak každý MTME-SUI-LCD-96 / MTME-485-SUI-LCD-96 indikuje úiník se správným znaménkem pro danou funkci (uživatel fungující jako spotebi nebo jako generátor), i když píslušná dvojice indikuje znaménko opaného smyslu. Pro lepší pochopení a pro seznámení se všemi možnými stavy uvádíme v následujícím textu obecnou tabulku, kde jsou uvedeny všechny rzné typy chování obou popsaných pístroj. 19

24 Pímý MTME 485-SUI-LCD-96. 1, indikující SPOTEBOVANOU energii Inverzní MTME 485-SUI-LCD-96. 2, indikující GENEROVANOU energii Obr. 18 Pár analyzátor pro mení spotebované a generované energie Capacitive load = kapacitní zátž; Inductive load = induktivní zátž; Capacitive generator = generátor kapacitního charakteru; Inductive generator = generátor induktivního charakteru; User/generator/load = uživatel/generátor/zatížení 20

25 5. PROVOZNÍ PODMÍNKY Po zapnutí napájení analyzátoru se objeví první stránka mení (measurement). Uživatel pak mže listovat tlaítkem PAGE po jednotlivých stránkách a v pípad nutnosti konfigurovat analyzátor níže uvedeným postupem. 5.1 Zkouška displeje pi zapnutí napájení Stlaením SELECT a zapnutím napájení do pístroje se rozsvítí všechny segmenty LCD displeje. To znamená, že pístroj funguje správn. 5.2 Standardní (default) stránka Pi zapnutí napájení nebo po njaké dob neinnosti na klávesnici se na displeji objeví tzv. standardní stránka (default page). Jedná se o stránku mení, kterou si uživatel pedtím zvolil v nastavovacím (Setup) menu. Obvykle je tomu tak, že na standardní stránce se zobrazuje naptí, proud, inná energie a trojfázová jalová energie, tzn. že jde o stránku PAG = 1 v nastavovacím menu. Pro zobrazení jiné stránky mení postupujte následovn (viz kap ): Pejdte do nastavovacího (Setup) menu (souasn stlate tlaítka rychlého pístupu, tzn. SELECT + PAGE) Pro vstup do nastavovacího menu stlate tlaítko SELECT. Pro pesun na tu stránku, kde je zobrazeno PAG, stlate tlaítko PAGE. Stlaením tlaítka SELECT definujte íslo odpovídající nové standardní stránce. Nakonec je teba mít na pamti, že volbou PAG=0 dojde k tomu, že na displeji budou prbžn rolovat všechny stránky s mením, piemž každá z nich bude zobrazena po dobu cca 3 sekund. 5.3 Stránky mení (Measurement) Jak je uvedeno na následujícím obrázku, první stránka v menu mení (measurement) obsahuje: uprosted nahoe: L1 L2 L3 a to znamená, že zobrazené veliiny jsou trojfázové píslušné trojfázové naptí píslušné trojfázové proudy proud nulovým vodiem dole vlevo: hodnotu trojfázové inné energie, uloženou do pamti od posledního vynulování (reset). Tato inná energie je automaticky zobrazována v kwh a pak v MWH, podle naakumulované hodnoty. 21

26 dole vpravo: zobrazena hodnota trojfázové jalové energie, uložená do pamti od posledního vynulování (resetu). Jalová energie je automaticky zobrazována v kvarh a pak MVArh, podle toho, jak velká hodnota se naakumuluje. Pro snadný odeet jsou tyto trojfázové údaje o inné a jalové energii zobrazeny na každé micí stránce. Obr. 19 Stránka pro trojfázové naptí, proud, innou a jalovou energii Je teba poznamenat, že elektromr jalové energie zvýší zobrazený údaj pouze v pípad, že jalová energie má induktivní charakter. Pokud má kapacitní charakter, údaj na elektromru se nezvtší. Pi jednofázovém mení má maximální naakumulovaný údaj energie hodnotu 4294,9 MWh (nebo MVArh) a je vázán na mení s pevodem KA a KV = 1. Interní hodnota je pak zobrazena po vynásobení nastaveným pevodem KA a KV. Pokud výsledek takové operace je vtší než maximální hodnota (4294,9 MWh), objeví se na displeji následující etzec znak: a to znamená peteení (peplnní ítae) iii. Po pekroení uvedené hodnoty nastane rollover, tedy údaj na elektromru se vynuluje (a zaíná zobrazení znovu od 0000). Píklad: Nastaven je pevod KA = 20, KV = 100. Rollover nastane po každých ,59 MWh, avšak po pekroení MWh se na displeji zobrazí Maximální údaj energie u trojfázového elektromru je vždy 4294,9 MWh (nebo MVArh), avšak ponvadž trojfázový elektromr ukazuje vždy souet ze tí jednofázových elektromr, nastane peteení a rollover vždy díve a oddlen od jednofázového mení! Píklad: (KA a KV = 1), elektromr na L1 namil 1500 MWh, na L MWh a na L MWh. Na trojfázovém elektromru se zobrazí 805,1 MWh, ponvadž nastal rollover. Minimální množství zobrazované energie (tedy k dispozici prostednictvím sériového penosového protokolu RS485) je 1 Wh x KA x KV. Píklad: KA = 30, KV = 50. Zmna zobrazené hodnoty nastane po každých 1,50 kwh. iii V takovém pípad se naítaný údaj energie neztratí, pouze jej nelze zobrazit. Pokud chcete znát tuto hodnotu, staí doasn KA a KV nastavit na 1, odeíst údaj z elektromru a manuáln vynásobit pevodem KA a KV a pak znovu obnovit správnou hodnotu KA a KV. 22

27 Po stlaení PAGE se objeví následující micí stránky: Obr. 20 Stránka se zobrazením proudu v nulovém vodii Proud v nulovém vodii se vypote jako vektorový souet fázových proud a je tedy ovlivnn chybou micího transformátoru proudu, instalovaného do vedení. POZN.: mjte na pamti, že proud v nulovém vodii není výsledkem skuteného mení, nýbrž pouze matematického výpotu. Obr. 21 Stránka pro mení trojfázového inného a jalového výkonu a trojfázové inné a jalové energie Obr. 22 Trojfázový stední a maximální stední inný výkon, inná a jalová energie Stední výkon (mean power Wm) je vypoítáván z asové periody nastavené uživatelem v konfiguraním menu (Setup viz kap ). Maximální stední výkon (MAX maximum mean power) je nejvtší z údaj vypotených pi poítání stedních hodnot. Jak stední hodnotu, tak také maximální stední hodnotu je možno vynulovat povelem Reset 5 v konfiguraním menu (Setup, viz 5.4.1). 23

28 Obr. 23 Trojfázový stední zdánlivý výkon a maximální stední výkon ve VA Obr. 24 Stránka pro zobrazení trojfázového úiníku, kmitotu, inné a jalové energie Spolu s údajem trojfázového úiníku je uvedeno klasickým zpsobem znaménko, které elektromontérovi pomáhá pi obecn prvním posouzení, zda instalovaný systém je v poádku. Rozlišení, zda se jedná o úiník s kapacitní zátží nebo induktivní zátží, podle znaménka, se provede tak, že úiník s kapacitní zátží má mínusové znaménko. Proto pokud úiníky v jednotlivých fázích jsou homogenní a mají stejné znaménko, bude toto znaménko také piazeno trojfázového úiníku (PF). Naopak, pokud se znaménka úiník v jednotlivých fázích liší v dsledku nesprávného zapojení, budou znaménka píslušných úiník (PF) piazena inným výkonm ve fázi a bude proveden algebraický souet se stanovenou rznou váhou a podle toho bude pak piazeno výsledné znaménko k úiníku trojfázové sít. Znovu použijeme tlaítko PAGE a pokraujeme v zobrazování sdružených naptí: L1 L2 V12; L2 L3 V23 a L1 L3 V13. Obr. 25 Sdružená naptí, trojfázová inná a jalová energie Menu pak pokrauje zobrazením stránek s veliinami platnými pro jednotlivé fáze L1, L2 nebo L3 viz údaj nahoe uprosted na každé stránce. Po vstupu do konkrétní stránky stlate SELECT a zobrazte úiník, okamžitou hodnotu inného výkonu v dané jednotlivé fázi, innou a jalovou energii ve fázi. Optným stlaením se vrátíte do standardní stránky pro tuto fázi. Okamžitá hodnota inného výkonu v dané jednotlivé fázi je vždy zobrazována ve W (i když micí jednotka nebývá za normálních okolností zobrazována). V pípad kw nebo MW se zobrazí píslušný symbol k nebo M. 24

29 Obr. 26 Použití tlaítka SELECT pro vstup do píslušných stránek Pozn.: v jednofázových systémech nejsou pítomny stránky pro další fáze a rzné namené hodnoty jsou již zobrazeny na píslušné stránce v menu. Znaménko [-] na stránkách pro jednotlivé fáze, umístné ped hodnotou úiníku (PF) znamená, že zátž má odporov-kapacitní charakter, avšak to nemusí nutn znamenat, že takový úiník je opravdu záporný. kladný PF: odporov-induktivní zátž záporný PF: odporov-kapacitní zátž Obr. 27 Stránka pro naptí, proud trojfázovou innou a jalovou energii ve fázi 2 Obr. 28 Stránka pro naptí, proud trojfázovou innou a jalovou energii ve fázi 3 25

30 Na následující stránce mžeme vidt tri rzné typy mení, podle toho co nastavíme pi konfiguraci (Setup viz kap ). 1. Stránka s dílím údajem energie (zobrazená po navolení Par v píslušném nastavovacím menu). Obr. 29 Elektromr pro zobrazení dílí energie Na stránce s dílím údajem elektromru se zobrazují údaje podobné nap. potu dílích ujetých kilometr ve vozidle. Stlaením SELECT se vynuluje tento dílí údaj energie a odstartuje nové naítání. Uvedenou funkci je možno použít napíklad pro vyhodnocení energetické spoteby bhem uritého strojového cyklu. Pi zapnutí napájení je údaj této dílí energie roven údaji na trojfázovém elektromru. 2. Stránka s údajem celkového harmonického zkreslení (THD) proudu a naptí normální zobrazení Obr. 30 Celkové harmonické zkreslení THD naptí a proudu normální zobrazení 3. Stránka s údajem celkového harmonického zkreslení (THD) proudu a naptí zobrazení v %. Obr. 31 Celkové harmonické zkreslení THD naptí a proudu zobrazení v % V pedcházejících dvou obrázcích je uveden initel celkového harmonického zkreslení (THDF Total Harmonic Distorsion Factor) zmený pouze ve fázi L1. initel THDF je numerickým indikátorem zkreslení naptí a proudu vyššími harmonickými a je roven vrcholovému initeli (crest factor) normalizovanému na hodnotu 1. THDF se vypoítává z následujících vzorc: 26

31 Mohou nastat ti pípady: a) THDF je roven 1. Tento pípad pedstavuje ideální situaci, se zkreslením rovným nule. Namená veliina má dokonale sinusový prbh a neobsahuje vyšší harmonické. Tato situace je ist hypotetická. b) THDF je menší než 1 V takovém pípad jsou kladné a záporné vrcholky sinusoidy zploštny (statické výkonové mnie). Obr. 32 THDF menší než 1 ideal = ideální prbh; real = skutený prbh c) THDF je vtší než 1 Toto je typický pípad, kdy sí je ovlivnna spínanými napájecími zdroji, ovládai apod., které zvyšují amplitudu. Obr. 33 THDF vtší než 1 V pípad zobrazování THDF v % je namená hodnota zobrazována stejným zpsobem jako v pedcházejícím pípad, avšak je vyjádena v procentech. Obr. 34 Pístup do konfiguraního neboli nastavovacího (Setup) menu 27

32 Po prolistování všemi stránkami mení (measurement) se zobrazí pístupová stránka nastavovacího (setup) menu. Pro vstup do tohoto menu stlate SELECT. Zobrazí se první dostupné políko. Pokud byl pístup do tohoto menu omezen heslem, nelze se bez zadání takového hesla dostat do menu. 5.4 Stránky pro konfiguraci (Setup) Toto menu umožuje uživateli provádt konfiguraci pístroje, tzn. nastavovat parametry potebné pro danou aplikaci. Pokud se nacházíte na stránkách mení a chcete se rychle dostat do konfiguraního menu, stlate souasn tlaítka SELECT+PAGE. Pro zvtšení hodnoty stlate SELECT. Pi pidržení tlaítka se hodnota rychle mní. Pro zmenšení hodnoty držte stlaeno tlaítko SELECT a stlaujte/uvolujte tlaítko PAGE. Takto krokujete po jednotlivých krocích a zmenšujete hodnotu. Pi stlaení tlaítka PAGE natrvalo se hodnota zmenšuje rychle. Pro postup vped po jednotlivých stránkách stlaujte PAGE; pro rychlé listování stlate a držte stlaeno toto tlaítko. Pro postup vzad pidržte stlaeno tlaítko PAGE a takto listujte poadím stránek. Pi prvním vstupu do konfiguraního menu je heslo (password) deaktivováno. Uživatel mže toto heslo zadat pozdji, avšak pístroj jej bude opakovan žádat o zadání hesla vždy pi vstupu do tohoto menu. Pro zadání hesla a požadavku na zvýšení ísla stlaujte SELECT. íslo (hodnotu) zmenšujete stlaováním SELECT-PAGE. Pokud heslo zapomenete, je možno provést nouzovou operaci (kontaktujte svého dealera nebo pracovníka, který pístroj instaloval). Pi aktivaci hesla se objeví následující obrazovka: Obr. 35 Pístup do konfiguraních (Setup) stránek pes heslo Následující stránka obsahuje seznam možných konfiguraních option (zleva doprava. Druhý sloupec obsahuje hodnoty, které pístroj akceptuje, tetí sloupec obsahuje standardní hodnoty od výrobce. Konfiguraní menu Parametr Možné hodnoty Standardn od výrobce Reset (zptné nastavení skupin mení nebo obnova standardního nastavení od výrobce). CFG (nastavení konfigurace analyzátoru) 5 = resetuje stední a maximální výkon 10 = resetuje stední a max. výkon a také energetické hodnoty 15 = resetuje stední a maximální výkon, energetické hodnoty a obnoví standardní konfiguraci CFG = 8: trojfázová konfigurace CFG = 13: jednofázová konfigurace CFG = 18: konfigurace symetrické trojfázové soustavy

33 KV pevod micího transformátoru naptí KA - pevod micího transformátoru proudu Volba režimu kogenerace COG Volba zpsobu zobrazení poslední stránky mení PAG (standardní stránka) 1 až až COG = yes (kogenerace aktivována) no COG = no (kogenerace deaktivována) PAr = zobrazení elektromru pro mení dílí PAr energie thd nor = celkové harmonické zkreslení naptí a proudu normální zobrazení thd PEr = zobrazení celkového harmonického zkreslení naptí a proudu v procentech 1 až 16 (PAG = 0: automatické listování po 1 stránkách, po každých cca 4 sekundách) 1 až 60 (minut) 1 Perioda výpotu stední hodnoty (min) Penosová rychlost (baud rate) pro 24, 48, 96 (nap. 96 znamená 9600 bit/s) 96 sériové rozhraní RS485 (platí pouze pro model MTME-485-SUI- LCD-96) Adresa analyzátoru (adress of u protokolu ASCII: 1 až analyser) (pouze pro model MTME-485-SUI-LCD-96) u protokolu Modbus-RTU: 1 až 247 Protokol (protocol) 0 = protokol ASCII 0 (pouze pro model MTME-485-SUI- LCD-96) 1 = protokol Modbus-RTU PAS (password = heslo) ---; 001 až (neaktivní) Poslední stránka konfiguraního menu zobrazí íslo revidované verze firmwaru a sériové íslo pístroje Reset K dispozici jsou následující volitelné možnosti: Obr. 36 Stránka Reset a) Reset 5, tzn. vynulování stedního a maximálního výkonu Stlate ptkrát po sob tlaítko SELECT, až se v numerickém políku objeví íslice 5. Pak stlaováním tlaítka PAGE pejdte zpt do micího (measurement) menu a pokejte nkolik sekund, až pístroj vynuluje hodnotu stedního a maximálního výkonu a restartuje. b) Reset 10, tzn. vynulování stedního a maximálního výkonu a hodnot energie: Stlate desetkrát po sob tlaítko SELECT, až se v numerickém políku objeví íslice 10. Pak stlaováním tlaítka PAGE pejdte zpt do micího (measurement) menu a pokejte nkolik sekund, až pístroj vynuluje hodnotu stedního a maximálního výkonu a také resetuje údaj na ítaích energie a provede restart. 29

34 c) Reset 15, tzn. vynulování stední a max. hodnoty výkonu, hodnot energie a obnova standardní konfigurace: Stlate patnáctkrát po sob tlaítko SELECT, až se v numerickém políku objeví íslice 15. Pak stlaováním tlaítka PAGE pejdte zpt do micího (measurement) menu a pokejte nkolik sekund, až pístroj vynuluje hodnoty a obnoví standardní ( factory default ) konfiguraní parametry iv, tzn.: Reset = 0 (nulování neprobíhá) KV = 1 KA = 1 COG = no Volba zpsobu zobrazování posledních namených stránek = PAr PAG = 1 (standardní stránka nastavena jako první stránka pro trojfázové mení) min. = 10 (as výpotu stedních hodnot) Baud rate = 96 (9600 bit/s) (pouze u modelu MTME-485-SUI-LCD-96) Adresa analyzátoru = 31 (pouze u modelu MTME-485-SUI-LCD-96) Prot = 0 (protokol ASCII) (pouze u modelu MTME-485-SUI-LCD-96) CFG = 8 (analyzátor konfigurován pro trojfázová mení) PAS = ---, pokud heslo nebylo dosud nakonfigurováno. Jinak aktuální heslo. Všimnte si, že Reset 15 NEVYMAŽE nastavené heslo, pokud takové bylo zadáno. Pokud stlaíte tlaítko SELECT jiným potem stlaení než 5, 10 nebo 15 a pak stlaíte PAGE, pístroj vystoupí z menu Setup a souasná aktivní konfigurace se nezmní Nastavení pístroje (Setup) Pro zobrazení následující stránky nastavovacího menu stlate tlaítko PAGE: Obr. 37 Konfigurace analyzátoru CFG znamená konfiguraci analyzátoru. Uživatel mže tlaítkem SELECT nastavovat následující hodnoty: CFG = 8: standardní konfigurace v trojfázovém režimu CFG = 13: konfigurace analyzátoru v jednofázovém režimu. Zobrazeny jsou hodnoty týkající se první fáze, tzn. uživatel pracuje s proudem I1 a naptím V1 (viz kap. 4.5). iv Pi použití protokolu Modbus_RTU a Reset 15 uvedete 6 konfigurovatelných hodnot zpt na standardní nastavení od výrobce (2, 4, 6, 8, 10, 12). Viz píruka k protokolu Modbus, kde jsou uvedeny další informace. 30

35 CFG = 18: analyzátor nakonfigurován do symetrického trojfázového režimu (v tomto pípad jsou všechny ti naptí a proudy vzaty pouze z fáze 1 a pedpokládá se, že tyto hodnoty platí i pro zbývající fáze). Po zmn jedné konfigurace na druhou pístroj vynuluje následující hodnoty: Energy (energii) Mean (stední hodnotu) nastaví standardní stránku (default) na 1. Konfigurace zane být aktivní po vystoupení z tohoto režimu nastavování stránek Nastavení pevodu micího transformátoru naptí - KV Obr. 38 Stránka pro nastavení pevodu micího transformátoru naptí VT Nastavení pevodu micího transformátoru proudu KA Pi nepímém mení proudu pes micí transformátor CT je nutné nastavit píslušný pevod. Provedeme to na stránce uvedené níže. Zadávat je možno celá ísla od 1 do 1250 (1.25 k). Standardní hodnota je 1: Obr. 39 Stránka pro nastavení pevodu micího transformátoru proudu CT Dležité upozornní: Pi první instalaci analyzátoru nebo pi výmn micího transformátoru naptí (VT) a/nebo proudu (CT) je nutné nastavit píslušný pevod. Pokud se pevod nového transformátoru liší od pedcházejícího, je nutné provést nastavení pevodu, ponvadž podle pevodu se nov poítá údaj o energii. Ped dokonením výše zmínné operace je vhodné si poznamenat energetické hodnoty a nechat provést minimáln Reset 10 a takto obnovit všechny údaje a restartovat analyzátor s novými parametry. 31

36 5.4.5 Nastavení kogeneraního režimu Na této nastavovací stránce má uživatel možnost aktivovat nebo deaktivovat kogeneraní režim, tedy automatickou detekci smru toku proudu v micím transformátoru umístném v pístroji. Deaktivace automatické detekce smru toku proudu se za normálních okolností používá pouze pro mení energie z kogeneraní jednotky, pomocí dvou analyzátor MTME-SUI-LCD-96 / MTME-485- SUI-LCD-96 zapojených do protifáze a u obou s touto nastavenou funkcí. Podrobnosti viz kap Navolit je možno dva rzné funkní režimy: 1. Kogenerace deaktivována (automatická detekce smru toku proudu neaktivní): COG no Obr. 40 Deaktivace funkce cogeneration 2. Kogenerace aktivována (automatická detekce smru toku proudu je aktivní): COG yes Obr. 41 Aktivace funkce cogeneration Standardní nastavení je: COG no Volba poslední stránky mení (PAr, ThdF normal nebo %) Uživatel má možnost vybrat si následující hodnoty, které pak budou zobrazeny na poslední stránce mení: 1. Elektromr dílí namené energie: PAr 2. initel celkového harmonického zkreslení ThdF proudu a naptí normální zobrazení: thd nor 3. initel celkového harmonického zkreslení ThdF proudu a naptí zobrazení v %: thd Per 32

37 Rzné mené stránky je možno vybírat stlaováním tlaítka SELECT. Obr. 42 Elektromry dílí energie; zobrazení initele celkového harmonického zkreslení ThdF normální nebo procentuální zobrazení Standardní (default) stránka Obr. 43 Standardní stránka Uživatel mže nastavit standardn zobrazovanou stránku na analyzátoru. K tomu slouží parametr PAG, jehož rozsah se pohybuje mezi 1 (stránka trojfázového naptí a proudu) a 16 (stránka elektromr pro mení dílí energie). Pokud zvolíme PAG = 0, bude na displeji probíhat petáení všech dostupných stránek mení, po 4 sekundách po sob. Standardní nastavení je PAG = 1, stejn jako po Reset Doba pro výpoet stedních hodnot (mean time) Obr Stránka pro výpoet stedních hodnot Stlaením SELECT si uživatel mže nastavit dobu pro výpoet stedních hodnot výkonu, která se pohybuje od 1 do 60 minut. Standardní hodnota je 10 minut. 33

38 5.4.9 Nastavení parametr pro sériové rozhraní RS485 (pouze u modelu MTME-485-SUI-LCD-96) Pes sériové rozhraní RS485 je možno pipojit k poítai jeden nebo více analyzátor MTME-485- LCD-96. Vznikne tak micí sí. Parametr komunikaní rychlosti (v baudech nebo bps) se nastavuje na následující stránce: Obr. 45 Sériová linka RS485: penosová rychlost (baud; bps) Standardní nastavení je 96, což znamená penosovou rychlost 9600 bps Adresa analyzátoru (platí pouze pro mocel MTME-485-SUI-LCD-96) Adresa analyzátoru se nastavuje na následující stránce. íslo adresy musí být zadáváno velmi peliv, aby se zabránilo zdvojení s již existujícími a piazenými adresami. Pak by docházelo k problémm v komunikaci. Obr. 46 Nastavení adresy zaízení Standardní nastavení je 31. Pomocí protokolu ASCII je možno nastavit jakékoli íslo v rozsahu 1 až 98. U protokolu Modbus-RTU se toto íslo musí pohybovat od 1 do Sériový komunikaní protokol (pouze u modelu MTME-485-SUI-LCD-96). Uživatel mže vybírat typ sériového protokolu pechodem na následující stránku a nastavením tlaítkem SELECT: 0 = protokol SCII 1 = protokol Modbus-RTU Obr. 47 Parametr pro nastavení druhu protokolu 34

39 Režim nastavení komunikaního protokolu pináší nové funkce, které jsou velmi užitené pi zapojení analyzátor do sít. Protokol ASCII obsahuje sériový povel Freeze, který je možno poslat ve stejný okamžik do všech analyzátor a tento povel zpsobí, že hodnota veliiny pro daný okamžik zstane zobrazena na displeji a je možno ji odeíst pozdji. Umožní to uživateli mít k dispozici tuto hodnotu natenou všemi pístroji na síti ve stejný okamžik. Povel Mean Reset je také k dispozici pro síový provoz. Je vysílán do všech analyzátor ve stejný okamžik a umožuje provést synchronizovaný výpoet stedních hodnot ze stejného asového intervalu u všech pístroj na síti. Protokol Modbus-RTU obsahuje programovatelnou zákaznicky specifickou pamovou mapu, která umožní uživateli získat mix šesti nesousedních veliin v jediném tahu Nastavení hesla Pro vstup do následující stránky znovu stlate tlaítko PAGE: Obr. 48 Stránka pro nastavení/zmnu hesla Pro výstup z tohoto menu znovu stlate tlaítko PAGE. Heslo zstane neaktivní a beze zmny, tedy zstane na standardní hodnot, tj. PAS = ---. Naopak, tlaítkem SELECT mžete zadat heslo složené ze tí desítkových íslic, v rozmezí od Aktivace hesla: 1. Pro nastavení hesla stlate SELECT. Píklad ukazuje výbr hodnoty 0003: Obr. 49 Volba hesla 2. Potvrte stlaením PAGE. Na displeji se zobrazí následující stránka: Obr. 50 Heslo; poátení potvrzení 35

40 3. Stlate SELECT a tím se Vám podaí zmnit znakový etzec no v pedcházejícím obrázku na yes. Obr. 51 Heslo: yes 4. Aktivujte zvolené heslo stlaením PAGE. Tímto tlaítkem také vystoupíte z nastavovacího menu. Po aktivaci hesla bude toto heslo požadováno pokaždé když se uživatel pokusí vstoupit do nastavovacího režimu. Pokud tlaítkem SELECT zadáte nesprávné heslo, systém pejde zpt do stránek mení. Naopak, pokud zadáte správnou hodnotu, mže uživatel vstoupit do nastavovacího (setup) menu a mnit konfiguraní parametry. Pokud heslo zapomenete, existuje uritá nouzová hardwarová procedura, kterou zrušíte aktivaci hesla. Odstranní hesla 5. Vstupte do nastavovacího menu, kde je požadováno heslo. Tlaítkem SELECT mte hodnotu v políku na pravé stran tak, až se objeví ti áreky: Obr. 52 Deaktivace hesla 6. Stlaením PAGE heslo potvrte. Na displeji se objeví následující stránka: Obr. 53 Deaktivace hesla, poátení potvrzení 7. Stlaováním SELECT navolte yes ve znakovém etzci zobrazeném na pedcházejícím obrázku a zmte je na no. Obr. 54 Potvrzení deaktivace 36

41 8. Pro deaktivaci vybraného hesla stlate PAGE a vystupte z tohoto nastavovacího menu Verze firmwaru analyzátoru a sériové íslo Zobrazit je možno také verzi firmwaru, provozovaného na analyzátoru a sériové íslo pístroje, sestávající z numerických políek na druhém ádku odspoda. V píkladu vidíme verzi M4.14 firmwaru a sériové íslo pístroje 14/ Obr. 55 Stránka pro zobrazení verze firmwaru Díve než požádáte o technickou podporu je vhodné poznamenat si toto sériové íslo verze. Poznámka: Pomlky (----) místo sériového ísla znamenají, že došlo ke ztrát dat v interní pamti. V takovém pípad požádejte ABB o pomoc. 5.5 Stránka INI Pi první instalaci analyzátoru, nebo po uritých událostech nebo nesprávné operaci, zjistíte, že došlo ke zmn konfigurace pístroje. V takovém pípad pestane pístroj fungovat a na displeji se objeví InI. To znamená, že pístroj je teba znovu inicializovat, tzn. zmnit konfiguraci parametr tak, aby byly správné. Stlaením jakéhokoli tlaítka se nastaví standardní parametry, jejichž hodnotu je možno nastavit podle poteby. Pokud se také zobrazí kódové íslo (nap. INI 3), naznauje to údaj o operaci, která tento stav vyvolala. Pamatujte, že INI 6 oznauje stav, kdy trvalá pam pístroje (EEPROM) nefunguje správn a mže tedy dojít ke ztrát uritých údaj. V takovém pípad kontaktujte servis spolenosti. 37

42 6. VÝKONNOSTNÍ A TECHNICKÉ CHARAKTERISTIKY 6.1 Namené veliiny Kmitoet Fázové naptí Fázový proud inný výkon etnost mení = 2 za sekundu 6.2 Vypotené hodnoty Tímístný údaj s plovoucí desetinnou tekou Skutená efektivní hodnota (true rms) Skutená efektivní hodnota (true rms) Integrál okamžité hodnoty souinu naptí a proudu Hz Hz (-0,1 db) Hz (-0,1 db) Hz Trojfázové ekvivalentní naptí Sdružené naptí Trojfázový ekvivalentní proud Trojfázový úiník (s klasickým znaménkem) Trojfázový inný výkon Trojfázový inný stední výkon a maximální stední výkon Trojfázový jalový výkon Trojfázový zdánlivý stední výkon a maximální stední hodnota Trojfázová inná energie Trojfázová jalová energie initel celkového harmonického zkreslení THDF Úiník každé fáze, s uvedením druhu zátže induktivní nebo kapacitní (s klasickým znaménkem) inná a jalová energie v každé fázi 38

43 Proud tekoucí nulovým vodiem etnost výpotu = 2x za sekundu 6.3 Rozhraní Podsvícený LCD displej, vysoce kontrastní Dvoutlaítková klávesnice (tlaítka: PAGE, SELECT) Heslo chránící pístup do nastavovacího (Setup) menu, s 999 možnými hodnotami Sériové rozhraní RS485 (max. penosová rychlost 9600 bit/s), s galvanickým oddlením. Protokoly: Modbus RTU ASCII 6.4 Vstupy Napové vstupy Rozsah: V ef (L-N) Vstupní impedance L-N: vtší než 2 M Proudové vstupy Max. hodnota, pi které ješt nedojde k poškození analyzátoru: 550 V ef Mezi každou fází (L) a nulou (N) Poznámky: Meno mezi L1, L2, L3 a nulou N. Rozsah: 50 ma 5A ef Max. vyzáený výkon: 75 mw Smr proudu: Petížení: 1,4 x trvale Poznámky: Proud men se zabudovaným micím transformátorem proudu CT. Pro každý fázový vstup Stav: S Imax = 5A ef Detekce smru toku proudu a automatické nastavení pi zapnutí napájení do analyzátoru, nezávislé na jednotlivé fázi Indikace pekroení rozsahu Hodnoty mimo rozsah (tzn. o 5% vtší než plná hodnota stupnice) se zobrazí tak, že íslice v íselném poli se zmní na pomlky (---). 39

44 6.5 ítání energie Maximální hodnota energie jednofázového systému Maximální hodnota energie trojfázového systému Minimální množství energie, které je možno zobrazit (na displeji nebo prostednictvím sériové linky) 4294,9 MWh (nebo MVArh) s KA a KV = ,9 MWh (nebo MVArh) s KA a KV = 1 1 Wh (nebo 1 VArh) x KA x KV Mimo tuto maximální hodnotu elektromry provedou rollover. 6.6 Konfigurovatelný micí režim trojfázová soustava jednofázová soustava symetrická trojfázová soustava 6.7 Pesnost mení Naptí ± 0,25 % ± 0,3 % plné výchylky Proudy ± 0,25 % ± 0,3 % plné výchylky inný výkon ± 0,5% ± 0,1 % plné výchylky (od cos = 0,3 induktivního do cos = 0,3 kapacitního) Úiník (cos ) ± 0,5 % ± 0,005 (od cos = 0,3 induktivního do cos = 0,3 kapacitního) Kmitoet 40,0 99,9 Hz: ± 0,2% ± 0,1 Hz Hz: ± 0,2% ± 1 Hz 40
