1 FK-EU/DE/CZ/cz Požární klapky typ FK-EU vyhovuje ČSN EN v souladu s Prohlášením o vlastnostech DoP / FK-EU / DE / 2013 / 001 The art of handling air

2 Obsah Popis Popis 2 Použití ve stavbě 4 Provedení Rozměry 6 Příslušenství 1: Suchá vestavba 10 Příslušenství 2: Krycí mřížka 16 Přechod na kruhové potrubí 17 Pružné manžety 18 Prodlužovací nástavec 19 Dodatečné díly: Koncové spínače 20 Pružinový servopohon 22 Pružinový servopohon a detektor kouře 24 Pružinový servopohon (Ex) 26 TROXNETCOM 27 Detektory kouře 29 Rychlý výběr 30 Výběr vzduchotechnických parametrů: Rozdíl tlaku 31 Hladiny akustického výkonu 32 Volný průřez, součinitel odporu a korekční hodnoty _ 33 Pokyny k zabudování: Masivní stěny a stropní desky 34 Na povrchu masivních stěn a stropních desek 40 Vedle masivních stěn a stropních desek 41 Mimo masivní stěny a stropní desky 42 Lehké příčky 43 Požární stěny 48 Zdi šachet 50 Závěsné systémy 52 Informace pro objednání 54 FK-EU s tavnou pojistkou FK-EU s pružinovým servopohonem Požární klapky se v případě požáru automaticky uzavřou a zabrání tak rozšíření požáru a přenášení kouře vzduchotechnickým potrubím do sousedních požárně oddělených prostor. Požární klapky FK-EU jsou přezkoušeny dle ČSN EN a vyhovují ČSN EN Správné umístění je v masivních stěnách a stropních deskách, na povrchu masivních stěn, vedle masivních stěn a mimo ně, ve vertikální poloze na masivních stropních deskách, v lehkých příčkách, v lehkých požárních stěnách a ve zdech šachet. Vestavba v horizontálních a vertikálních potrubích. Směr proudění vzduchu není rozhodující. Při instalaci ve stěnách nebo stropních deskách lze hořlavé vzduchové potrubí připojit přímo k protipožární klapce. V případě požáru se spuštění provede při 72 C nebo 95 C (při použití v teplovzdušném VZT zařízení) buď pomocí tavné pojistky, nebo termoelektricky ve spojení s pružinovým servo-pohonem. Přístup ke spouštěcímu zařízení a jeho přezkoušení zvenku. Požární klapky mají dva kontrolní otvory. Třída požární odolnosti požárních klapek FK-EU závisí na použití, viz tabulka na stranách 4 a 5. Zvláštní vlastnosti Vyhovuje požadavkům ČSN EN Ochrana proti požáru přezkoušena technicky dle ČSN EN Klasifi kace podle ČSN EN Nízká tlaková ztráta a hladina akustického výkonu Vybaveno volitelným příslušenstvím schváleným pro potenciálně výbušné prostředí Snadné zabudování za sucha s vestavnou soupravou Integrace do řídicí techniky budov s TROXNETCOM Prohlášení o vlastnostech DoP / FK-EU / DE / 2013 / 001 Bližší a aktuální informace včetně návodu k obsluze a instalaci viz naše stránky. Bližší výběr a konstrukce požárních klapek viz návrhový program pro snadné vyhledávání produktů na našich webových stránkách. 2

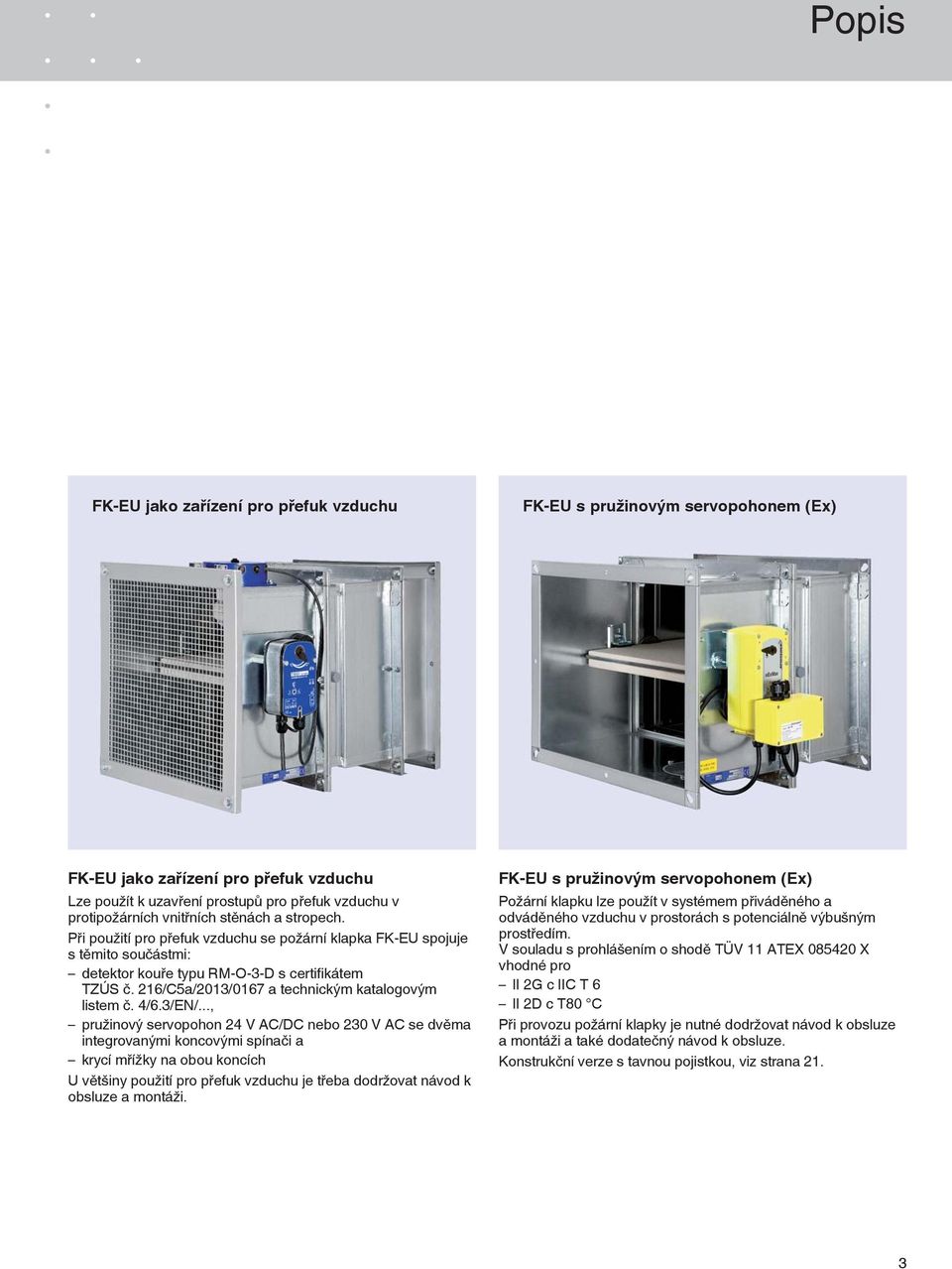

3 Popis FK-EU jako zařízení pro přefuk vzduchu FK-EU s pružinovým servopohonem (Ex) FK-EU jako zařízení pro přefuk vzduchu Lze použít k uzavření prostupů pro přefuk vzduchu v protipožárních vnitřních stěnách a stropech. Při použití pro přefuk vzduchu se požární klapka FK-EU spojuje s těmito součástmi: detektor kouře typu RM-O-3-D s certifi kátem TZÚS č. 216/C5a/2013/0167 a technickým katalogovým listem č. 4/6.3/EN/..., pružinový servopohon 24 V AC/DC nebo 230 V AC se dvěma integrovanými koncovými spínači a krycí mřížky na obou koncích U většiny použití pro přefuk vzduchu je třeba dodržovat návod k obsluze a montáži. FK-EU s pružinovým servopohonem (Ex) Požární klapku lze použít v systémem přiváděného a odváděného vzduchu v prostorách s potenciálně výbušným prostředím. V souladu s prohlášením o shodě TÜV 11 ATEX X vhodné pro II 2G c IIC T 6 II 2D c T80 C Při provozu požární klapky je nutné dodržovat návod k obsluze a montáži a také dodatečný návod k obsluze. Konstrukční verze s tavnou pojistkou, viz strana 21. 3

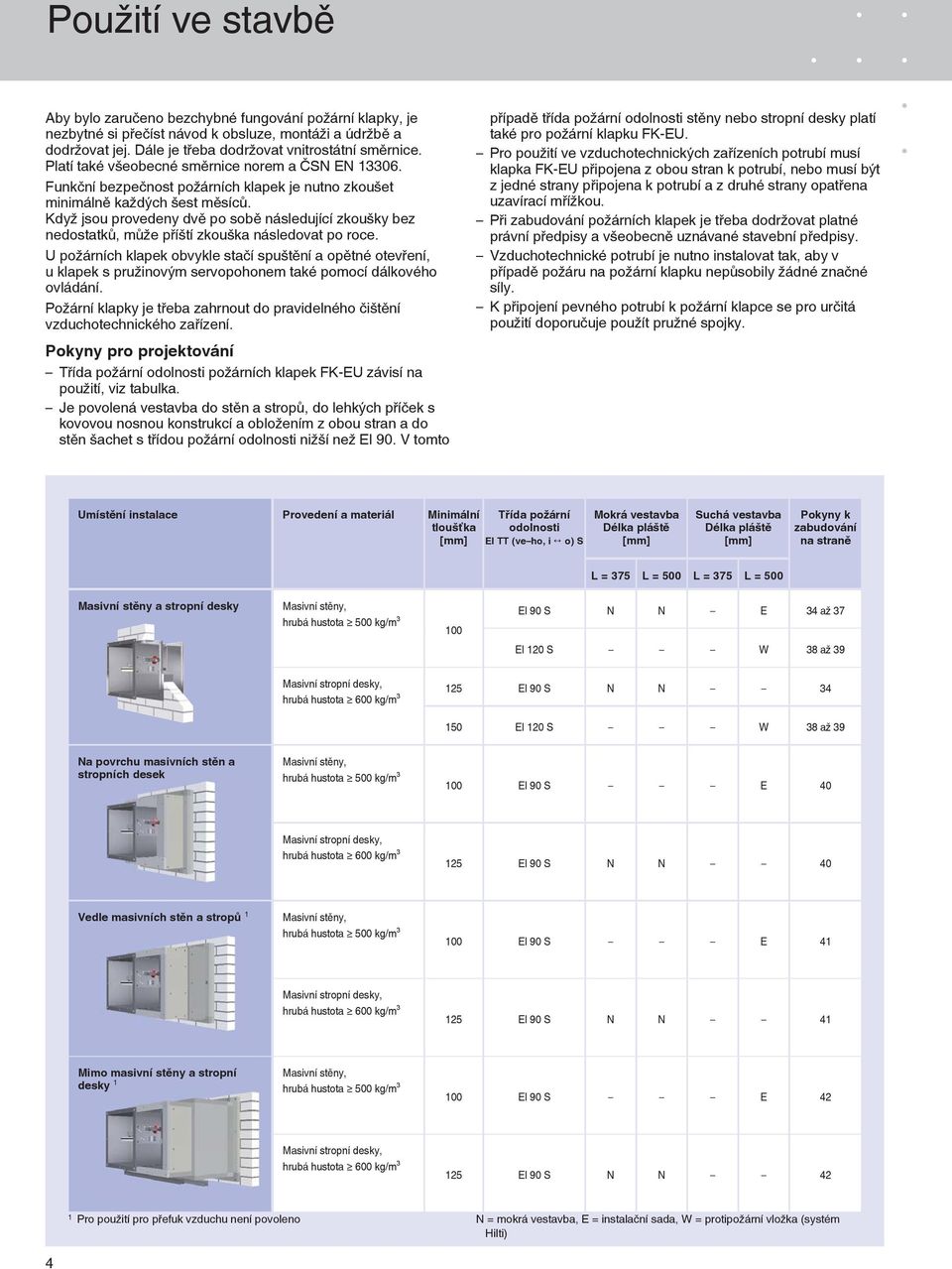

4 Použití ve stavbě Aby bylo zaručeno bezchybné fungování požární klapky, je nezbytné si přečíst návod k obsluze, montáži a údržbě a dodržovat jej. Dále je třeba dodržovat vnitrostátní směrnice. Platí také všeobecné směrnice norem a ČSN EN Funkční bezpečnost požárních klapek je nutno zkoušet minimálně každých šest měsíců. Když jsou provedeny dvě po sobě následující zkoušky bez nedostatků, může příští zkouška následovat po roce. U požárních klapek obvykle stačí spuštění a opětné otevření, u klapek s pružinovým servopohonem také pomocí dálkového ovládání. Požární klapky je třeba zahrnout do pravidelného čištění vzduchotechnického zařízení. Pokyny pro projektování Třída požární odolnosti požárních klapek FK-EU závisí na použití, viz tabulka. Je povolená vestavba do stěn a stropů, do lehkých příček s kovovou nosnou konstrukcí a obložením z obou stran a do stěn šachet s třídou požární odolnosti nižší než EI 90. V tomto případě třída požární odolnosti stěny nebo stropní desky platí také pro požární klapku FK-EU. Pro použití ve vzduchotechnických zařízeních potrubí musí klapka FK-EU připojena z obou stran k potrubí, nebo musí být z jedné strany připojena k potrubí a z druhé strany opatřena uzavírací mřížkou. Při zabudování požárních klapek je třeba dodržovat platné právní předpisy a všeobecně uznávané stavební předpisy. Vzduchotechnické potrubí je nutno instalovat tak, aby v případě požáru na požární klapku nepůsobily žádné značné síly. K připojení pevného potrubí k požární klapce se pro určitá použití doporučuje použít pružné spojky. Umístění instalace Provedení a materiál Minimální tloušťka [mm] Třída požární odolnosti EI TT (ve ho, i o) S Mokrá vestavba Délka pláště [mm] Suchá vestavba Délka pláště [mm] Pokyny k zabudování na straně L = 375 L = 500 L = 375 L = 500 Masivní stěny a stropní desky Masivní stěny, hrubá hustota 500 kg/m³ 100 EI 90 S N N E 34 až 37 EI 120 S W 38 až 39 Masivní stropní desky, hrubá hustota 600 kg/m³ 125 EI 90 S N N EI 120 S W 38 až 39 Na povrchu masivních stěn a stropních desek Masivní stěny, hrubá hustota 500 kg/m³ 100 EI 90 S E 40 Masivní stropní desky, hrubá hustota 600 kg/m³ 125 EI 90 S N N 40 Vedle masivních stěn a stropů 1 Masivní stěny, hrubá hustota 500 kg/m³ 100 EI 90 S E 41 Masivní stropní desky, hrubá hustota 600 kg/m³ 125 EI 90 S N N 41 Mimo masivní stěny a stropní desky 1 Masivní stěny, hrubá hustota 500 kg/m³ 100 EI 90 S E 42 Masivní stropní desky, hrubá hustota 600 kg/m³ 125 EI 90 S N N 42 1 Pro použití pro přefuk vzduchu není povoleno N = mokrá vestavba, E = instalační sada, W = protipožární vložka (systém Hilti) 4

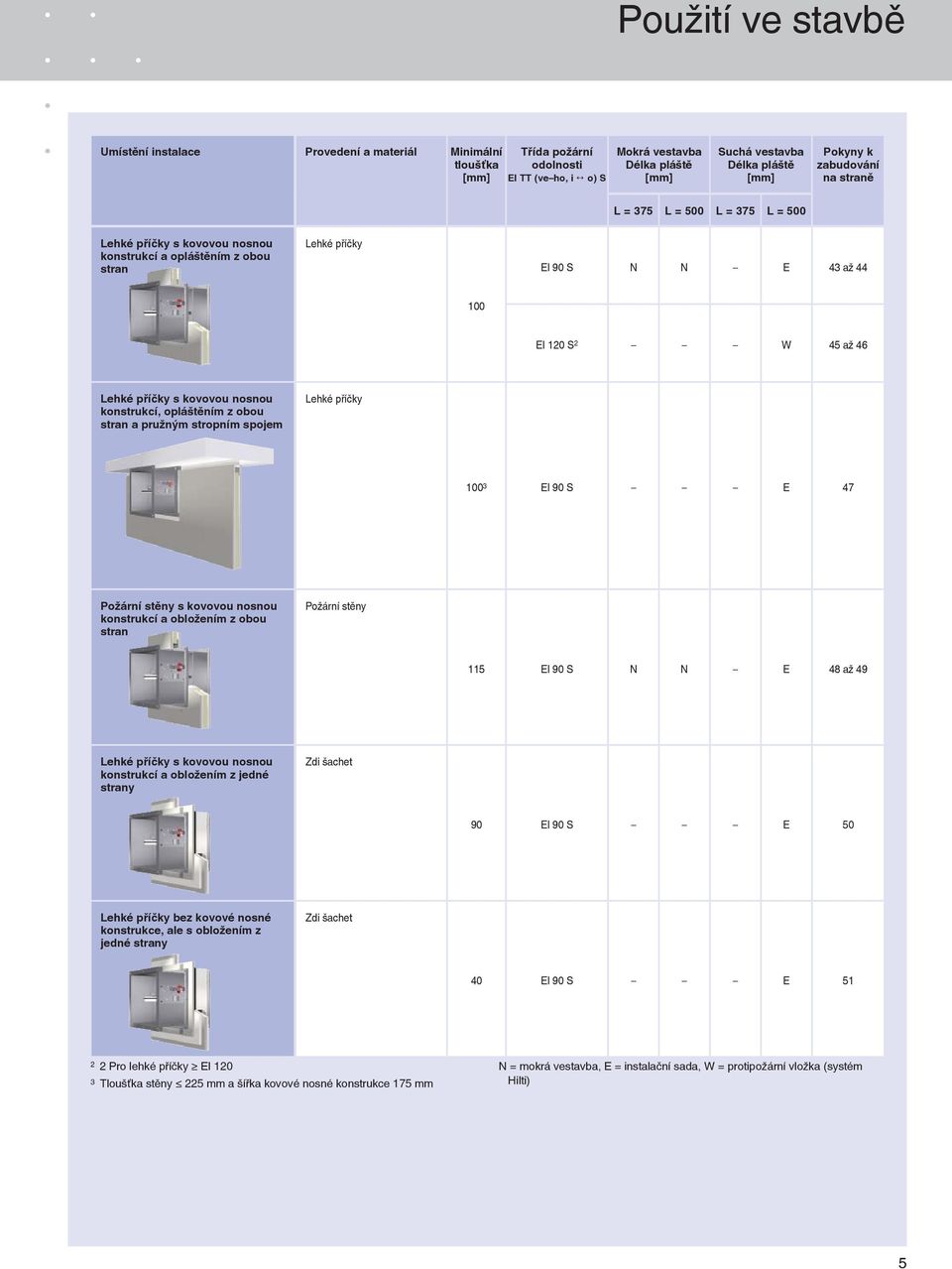

5 Použití ve stavbě Umístění instalace Provedení a materiál Minimální tloušťka [mm] Třída požární odolnosti EI TT (ve ho, i o) S Mokrá vestavba Délka pláště [mm] Suchá vestavba Délka pláště [mm] Pokyny k zabudování na straně L = 375 L = 500 L = 375 L = 500 Lehké příčky s kovovou nosnou konstrukcí a opláštěním z obou stran Lehké příčky EI 90 S N N E 43 až EI 120 S 2 W 45 až 46 Lehké příčky s kovovou nosnou konstrukcí, opláštěním z obou stran a pružným stropním spojem Lehké příčky EI 90 S E 47 Požární stěny s kovovou nosnou konstrukcí a obložením z obou stran Požární stěny 115 EI 90 S N N E 48 až 49 Lehké příčky s kovovou nosnou konstrukcí a obložením z jedné strany Zdi šachet 90 EI 90 S E 50 Lehké příčky bez kovové nosné konstrukce, ale s obložením z jedné strany Zdi šachet 40 EI 90 S E Pro lehké příčky EI Tloušťka stěny 225 mm a šířka kovové nosné konstrukce 175 mm N = mokrá vestavba, E = instalační sada, W = protipožární vložka (systém Hilti) 5

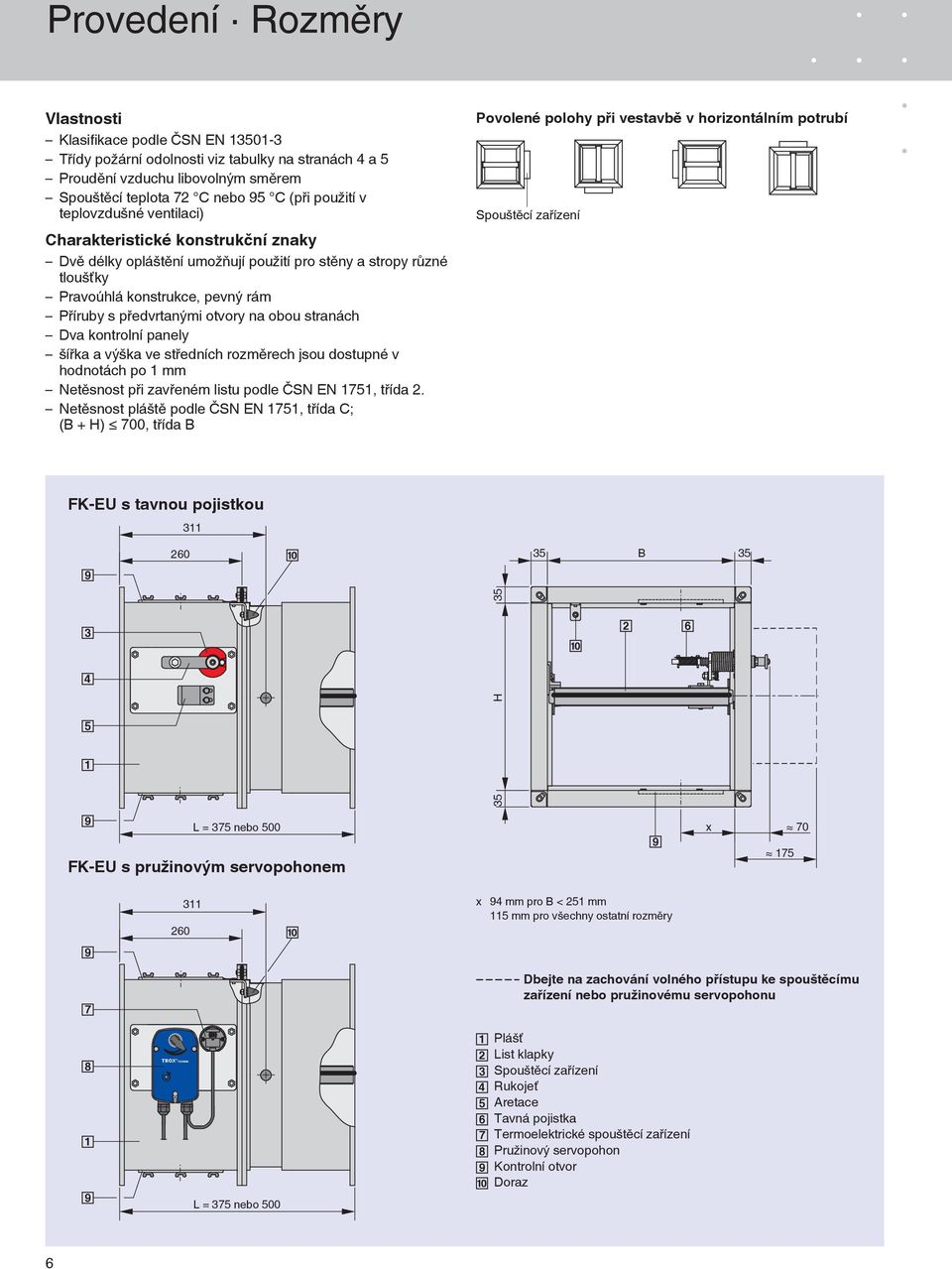

6 Provedení Rozměry Vlastnosti Klasifi kace podle ČSN EN Třídy požární odolnosti viz tabulky na stranách 4 a 5 Proudění vzduchu libovolným směrem Spouštěcí teplota 72 C nebo 95 C (při použití v teplovzdušné ventilaci) Charakteristické konstrukční znaky Dvě délky opláštění umožňují použití pro stěny a stropy různé tloušťky Pravoúhlá konstrukce, pevný rám Příruby s předvrtanými otvory na obou stranách Dva kontrolní panely šířka a výška ve středních rozměrech jsou dostupné v hodnotách po 1 mm Netěsnost při zavřeném listu podle ČSN EN 1751, třída 2. Netěsnost pláště podle ČSN EN 1751, třída C; (B + H) 700, třída B Povolené polohy při vestavbě v horizontálním potrubí Spouštěcí zařízení FK-EU s tavnou pojistkou B H L = 375 nebo 500 FK-EU s pružinovým servopohonem x x 94 mm pro B < 251 mm 115 mm pro všechny ostatní rozměry Dbejte na zachování volného přístupu ke spouštěcímu zařízení nebo pružinovému servopohonu L = 375 nebo 500 Plášť List klapky Spouštěcí zařízení Rukojeť Aretace Tavná pojistka Termoelektrické spouštěcí zařízení Pružinový servopohon Kontrolní otvor Doraz 6

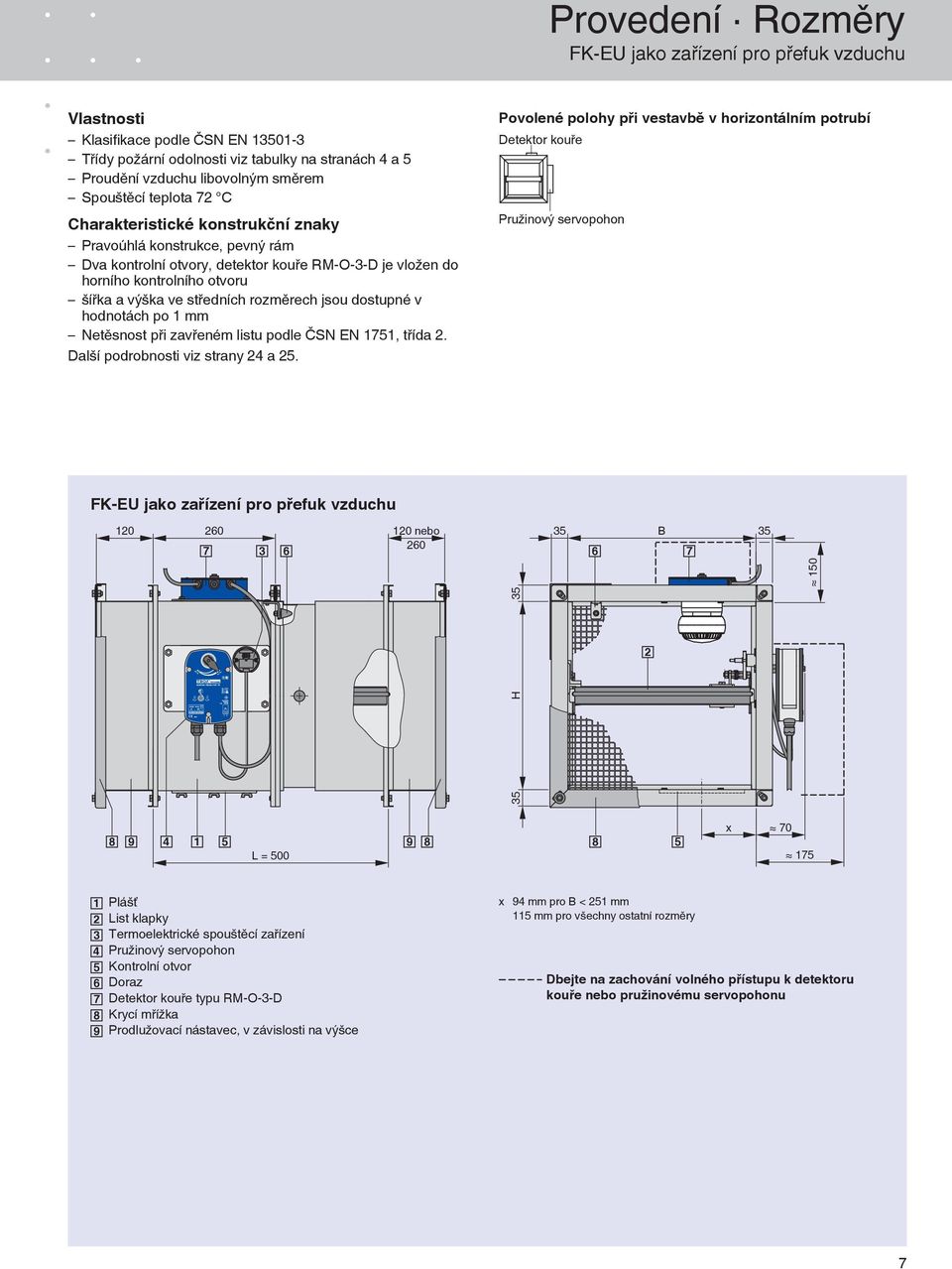

7 Provedení Rozměry FK-EU jako zařízení pro přefuk vzduchu Vlastnosti Klasifi kace podle ČSN EN Třídy požární odolnosti viz tabulky na stranách 4 a 5 Proudění vzduchu libovolným směrem Spouštěcí teplota 72 C Charakteristické konstrukční znaky Pravoúhlá konstrukce, pevný rám Dva kontrolní otvory, detektor kouře RM-O-3-D je vložen do horního kontrolního otvoru šířka a výška ve středních rozměrech jsou dostupné v hodnotách po 1 mm Netěsnost při zavřeném listu podle ČSN EN 1751, třída 2. Další podrobnosti viz strany 24 a 25. Povolené polohy při vestavbě v horizontálním potrubí Detektor kouře Pružinový servopohon FK-EU jako zařízení pro přefuk vzduchu nebo B H L = 500 x Plášť List klapky Termoelektrické spouštěcí zařízení Pružinový servopohon Kontrolní otvor Doraz Detektor kouře typu RM-O-3-D Krycí mřížka Prodlužovací nástavec, v závislosti na výšce x 94 mm pro B < 251 mm 115 mm pro všechny ostatní rozměry Dbejte na zachování volného přístupu k detektoru kouře nebo pružinovému servopohonu 7

8 Provedení Rozměry FK-EU s pružinovým servopohonem (Ex) Vlastnosti Klasifi kace podle ČSN EN Třídy požární odolnosti viz tabulky na stranách 4 a 5 Proudění vzduchu libovolným směrem Spouštěcí teplota 72 C Charakteristické konstrukční znaky Dvě délky opláštění umožňují použití pro stěny a stropy různé tloušťky Pravoúhlá konstrukce, pevný rám Příruby s předvrtanými otvory na obou stranách Dva kontrolní panely šířka a výška ve středních rozměrech jsou dostupné v hodnotách po 1 mm Netěsnost při zavřeném listu podle EN 1751, třída 2. Netěsnost pláště podle ČSN EN 1751, třída C; (B + H) 700, třída B Další údaje viz strana 26. Povolené polohy při vestavbě v horizontálním potrubí Spouštěcí zařízení FK-EU s pružinovým servopohonem (Ex) B H L = 375 bzw x Plášť List klapky Termoelektrické spouštěcí zařízení Pružinový servopohon ExBox (svorkovnice odolná proti výbuchu) Kontrolní otvor Doraz x 94 mm pro B < 251 mm 115 mm pro všechny ostatní rozměry Volný prostor pro přístup ke spouštěcímu zařízení 8

9 Provedení Rozměry Zvýšené požadavky na ochranu proti korozi splňují varianty provedení s nerezovým pláštěm nebo pláštěm opatřeným práškovým vypalovacím lakem. Podrobný seznam na vyžádání Materiály: Plášť v provedení z pozinkovaného ocelového plechu, s práškovým vypalovacím lakem RAL 7001 (1) nebo z nerezové oceli (2) list klapky ze speciálního izolačního materiálu list klapky lakovaný v odstínu RAL 7001 Osa klapek a páka jsou vyrobené z nerezové oceli Ložiska z mosazi nebo nerezové oceli Těsnění z polyuretanu a elastomeru Varianta provedení 1 Objednací Plášť List klapky klíč Pozink Standardní Práškový vypalovací lak Standardní 1 Nerez ocel 1 Standardní 2 Pozink Lakovaný 7 Práškový vypalovací lak Lakovaný 1-7 Nerez ocel 1 Lakovaný Není určeno pro montáž protipožární vložky. Varianta provedení 2 Tavná pojistka 95 C (pouze pro použití v teplovzdušné ventilaci) 2 W lze kombinovat se všemi konstrukčními variantami 1. Objednací klíč W 2 Rozměry FK-EU s tavnou pojistkou rozměry [mm] / hmotnost [kg] H B FK-EU s pružinovým servopohonem: hmotnost + 3 kg. FK-EU s pružinovým servopohonem (Ex): hmotnost + 4 kg. FK-EU jako zařízení pro přefuk vzduchu; hmotnost + 6 kg. Otvory v přírubách Lichý počet otvorů Sudý počet otvorů Detail A rohové otvory Ø A 35 A R6,5 35 H 35 Ø10 17,5 35 H B 17,5 35 B 17, ,5 R4,5 35,5 Rozměry [mm] B nebo H Počet otvorů vodorovně (B)* Počet otvorů svisle (H)* * kromě rohových otvorů 9

10 Příslušenství 1 Pro suchou vestavbu do masivních stěn Pro suchou vestavbu (bez použití malty) do masivních stěn se vyžaduje instalační rám a instalační sada. Požární klapka, instalační rám a instalační sada se dodávají nesestavené. Sestavení a vestavbu provede zákazník. Požární klapky s instalačním rámem a instalační sadou pouze při délce opláštění L = 500 mm. Instalační rám a požární klapku s instalační sadou je třeba instalovat a upevnit v souladu s návodem k montáži a obsluze. V případě požáru roztažné těsnění uzavře zbývající mezeru. Požární klapky instalované tímto způsobem lze snadno demontovat. Instalační rám a instalační sada pro suchou vestavbu do masivních stěn Objednací klíč L1 [mm] L [mm] E E2 Materiály: Instalační rám z pozinkované oceli s roztažným těsněním Instalační sada ze speciálního izolačního materiálu a pruhů minerální vlny Upevňovací prvky z pozinkované oceli FK-EU s instalačním rámem a instalační sadou E1 nebo E2 Masivní stěna Instalační rám a instalační sada E1 nebo E2 po vestavbě L = 500 Instalační rám a instalační sada obsahují tyto součásti: Instalační rám Instalační sada Upevňovací prvky B / H L1 10

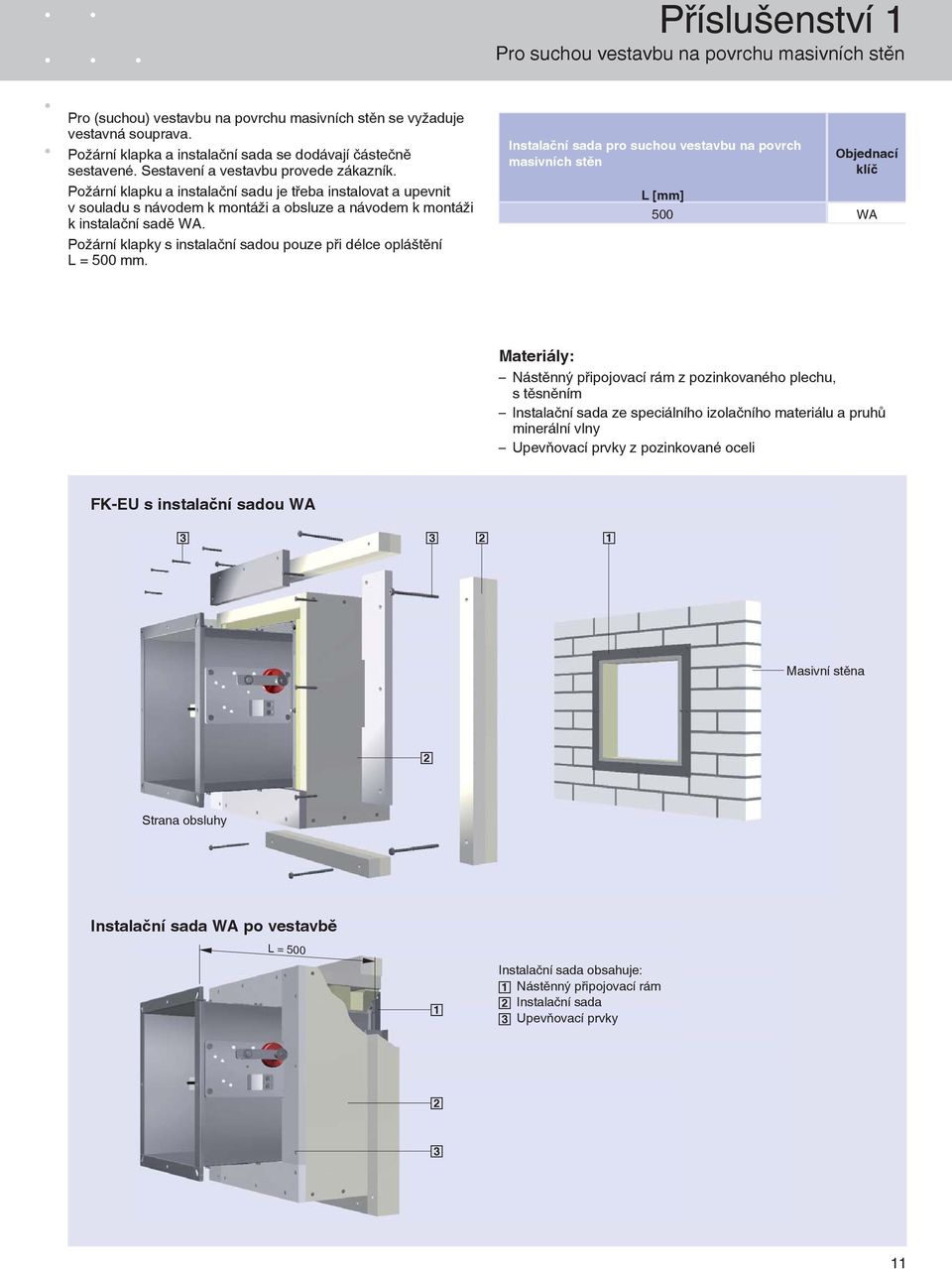

11 Příslušenství 1 Pro suchou vestavbu na povrchu masivních stěn Pro (suchou) vestavbu na povrchu masivních stěn se vyžaduje vestavná souprava. Požární klapka a instalační sada se dodávají částečně sestavené. Sestavení a vestavbu provede zákazník. Požární klapku a instalační sadu je třeba instalovat a upevnit v souladu s návodem k montáži a obsluze a návodem k montáži k instalační sadě WA. Požární klapky s instalační sadou pouze při délce opláštění L = 500 mm. Instalační sada pro suchou vestavbu na povrch masivních stěn Objednací klíč L [mm] 500 WA Materiály: Nástěnný připojovací rám z pozinkovaného plechu, s těsněním Instalační sada ze speciálního izolačního materiálu a pruhů minerální vlny Upevňovací prvky z pozinkované oceli FK-EU s instalační sadou WA Masivní stěna Strana obsluhy Instalační sada WA po vestavbě L = 500 Instalační sada obsahuje: Nástěnný připojovací rám Instalační sada Upevňovací prvky 11

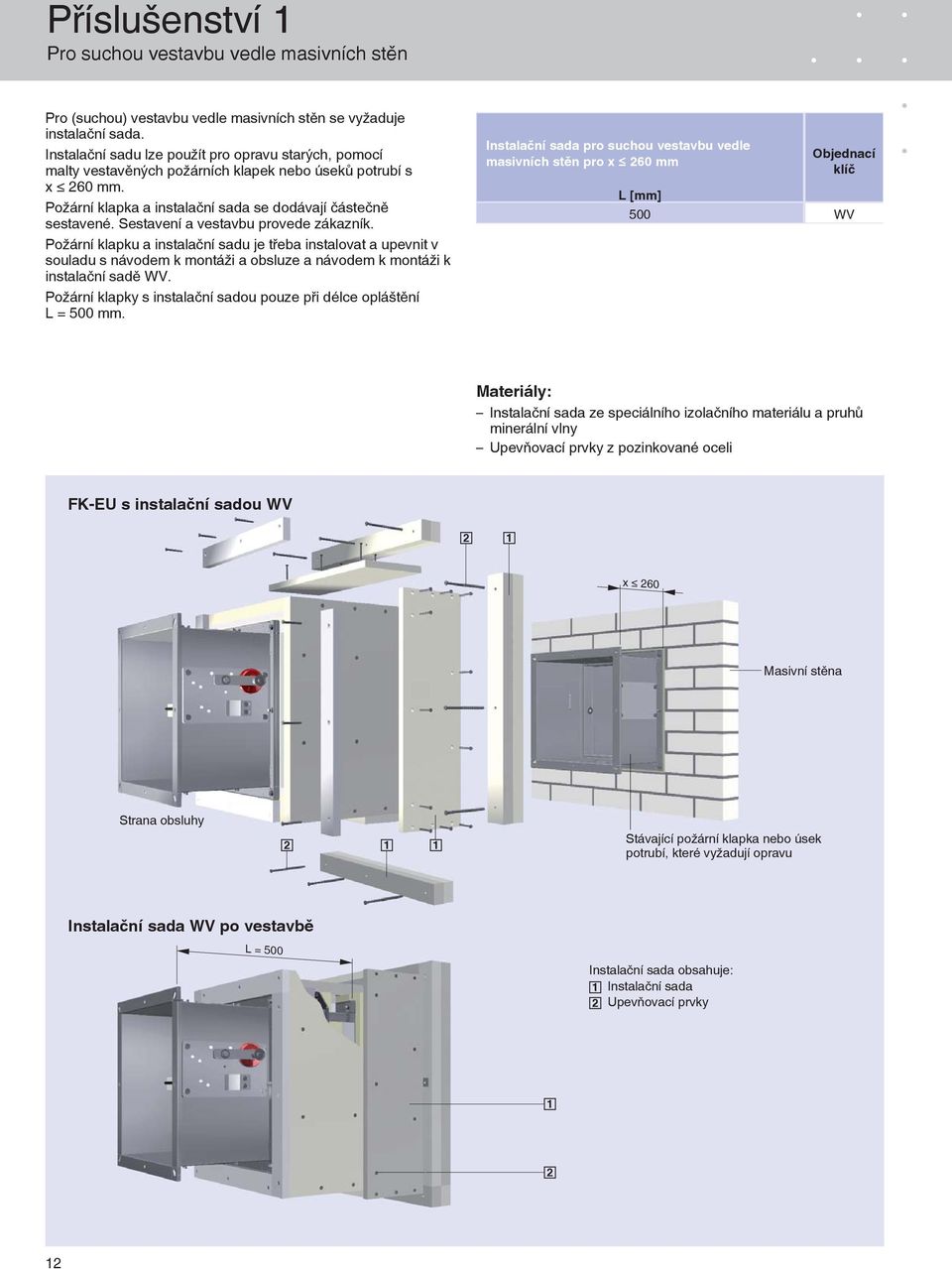

12 Příslušenství 1 Pro suchou vestavbu vedle masivních stěn Pro (suchou) vestavbu vedle masivních stěn se vyžaduje instalační sada. Instalační sadu lze použít pro opravu starých, pomocí malty vestavěných požárních klapek nebo úseků potrubí s x 260 mm. Požární klapka a instalační sada se dodávají částečně sestavené. Sestavení a vestavbu provede zákazník. Požární klapku a instalační sadu je třeba instalovat a upevnit v souladu s návodem k montáži a obsluze a návodem k montáži k instalační sadě WV. Požární klapky s instalační sadou pouze při délce opláštění L = 500 mm. Instalační sada pro suchou vestavbu vedle masivních stěn pro x 260 mm Objednací klíč L [mm] 500 WV Materiály: Instalační sada ze speciálního izolačního materiálu a pruhů minerální vlny Upevňovací prvky z pozinkované oceli FK-EU s instalační sadou WV x 260 Masivní stěna Strana obsluhy Stávající požární klapka nebo úsek potrubí, které vyžadují opravu Instalační sada WV po vestavbě L = 500 Instalační sada obsahuje: Instalační sada Upevňovací prvky 12

13 Příslušenství 1 Pro suchou vestavbu mimo masivní stěny Pro (suchou) vestavbu mimo masivní stěny se vyžaduje instalační sada Požární klapka a instalační sada se dodávají částečně sestavené. Sestavení a vestavbu provede zákazník. Požární klapku a instalační sadu je třeba instalovat a upevnit v souladu s návodem k montáži a obsluze a návodem k montáži k instalační sadě WE. Požární klapky s instalační sadou pouze při délce opláštění L = 500 mm. Materiály: Instalační sada ze speciálního izolačního materiálu a pruhů minerální vlny Upevňovací prvky z pozinkované oceli Instalační sada pro suchou vestavbu mimo masivní stěny Objednací klíč L [mm] 500 WE Instalační sada obsahuje všechny zvláštní součásti. Dodá zákazník Jméno Vlastnosti/rozměr Minerální vlna Hrubá hustota 80 kg/m³, bod tání > 1000 C Minerální vlna, 80 mm silná (deska) Hrubá hustota 80 kg/m³, bod tání > 1000 C Hmoždinka HUS-H Podložka 8,4, ISO Šroub se šestihrannou hlavou M8 16, ISO 4017 Šestihranná matice M8, EN Šroub do suché stěny 5 50, 5 70, 5 80 Závitová tyč M12 Lišta, Hilti MQ 41-3 nebo obdobná Děrovaná destička, Hilti MQZ L13 nebo obdobná Svorka na ocelové lanko 63/11, 2/1, 53 Lepidlo Promat K84 Protipožární pasta PROMASEAL-Mastic Pasta Promatect-LS a -H FK-EU s instalační sadou WE Masivní stěna Strana obsluhy Potrubí, dodá zákazník Desky z křemičitanu vápenatého, dodá zákazník Instalační sada WE po vestavbě L = 500 Instalační sada obsahuje: Instalační sada Upevňovací prvky 13

14 Příslušenství 1 Pro suchou vestavbu do lehkých příček a protipožárních stěn Pro suchou vestavbu (bez použití malty) do lehkých příček a protipožárních stěn se vyžaduje instalační sada. Požární klapka a instalační sada se dodávají nesestavené. Sestavení a vestavbu provede zákazník. Požární klapky s instalační sadou pouze při délce opláštění L = 500 mm. Požární klapku a instalační sadu je třeba instalovat, připojit a upevnit v souladu s návodem k montáži a obsluze. V případě požáru roztažné těsnění uzavře zbývající mezeru. Instalační sada pro suchou vestavbu do lehkých příček a protipožárních stěn Objednací klíč L [mm] 500 ES Materiály: Instalační sada ze speciálního izolačního materiálu s roztažným těsněním a pásem minerální vlny Upevňovací prvky z pozinkované oceli FK-EU s instalační sadou ES 90 Lehká příčka nebo požární stěna 20 Instalační sada ES po vestavbě L = B + 95 H + 95 Instalační sada obsahuje: Instalační sada Upevňovací prvky 14

15 Příslušenství 1 Pro suchou vestavbu do lehkých příček s pružným stropním spojem Pro suchou vestavbu (bez použití malty) do lehkých příček s pružným stropním spojem přímo pod masivní stropní desky se vyžaduje instalační sada. Instalační sada kompenzuje sesednutí desky a zároveň zachovává souvislé těsnění kolem požární klapky. Instalační sada, prodlužovací nástavec a U-profi l pod instalační sadou jsou sestaveny od výrobce a tvoří jednu jednotku. Požární klapku pomocí upevňovacích prvků instalační sady ke stropu připevní zákazník. Požární klapky s instalační sadou pouze při délce opláštění L = 500 mm. Požární klapku a instalační sadu je třeba instalovat, připojit a upevnit v souladu s návodem k montáži a obsluze. Instalační sada pro suchou vestavbu do lehkých příček s pružným stropním spojem Objednací klíč Tloušťka stěny [mm] L [mm] GL Pro tloušťku stěny 100 mm při použití 50mm profi lů. Jiné tloušťky stěny a šířky profi lů na vyžádání. Materiály: Instalační rám ze speciálního izolačního materiálu U-profi ly z pozinkované oceli Závitové tyče z pozinkované oceli Upevňovací prvky z pozinkované oceli Prodlužovací nástavec z pozinkované oceli (pro konstrukční varianty 1, 2, 1-7 a 2-7 dodatečně s práškovým lakováním, stříbrošedá, RAL 7001) FK-EU s instalační ační sadou pro pružný stropní spoj Stropní deska B + 83 Lehká příčka Instalační sada po vestavbě L = Instalační sada obsahuje: Instalační rám s U-profi lem Prodlužovací nástavec U-profi l Závitová tyč Upevňovací prvky 15

16 Příslušenství 2 Krycí mřížka Krycí mřížka Pokud je vzduchotechnické potrubí připojeno jen jednostranně, může se druhá strana opatřit krycí mřížkou. Pro některé výšky se vyžaduje prodlužovací nástavec, viz tabulka. Požární klapka, krycí mřížka, popřípadě prodlužovací nástavec jsou smontovány výrobcem a tvoří jednu jednotku. Volný průřez krycí mřížky činí cca 70 %. Upevňovací otvory v krycích mřížkách a prodlužovacích nástavcích se shodují s otvory v přírubách požárních klapek. Uzavírací mřížky se dodávají i zvlášť. Bližší informace o prodlužovacím nástavci viz strana 19. Materiály: Krycí mřížky z pozinkovaného ocelového plechu (se stříbrošedým práškovým vypalovacím lakem (RAL 7001) u variant provedení požární klapky s práškovým lakem (1) a ušlechtilou ocelí (2)) Krycí mřížka Strana obsluhy Strana zabudování Objednací klíč Krycí mřížka A0 Krycí mřížka 0A Krycí mřížka Krycí mřížka AA H Umístění a délka prodlužovacích nástavců Rozměry [mm] Strana obsluhy Strana zabudování L Objednací klíč / 500 A / 500 A A A A AA AA AA Krycí mřížka Strana obsluhy Strana zabudování Poznámka! Prodlužovací nástavce a krycí mřížky jsou smontovány výrobcem. Nejmenší vzdálenost»a«mezi okrajem listu otevřené klapky a kruhovým připojovacím krčkem by měla být přibližně 50 mm. A V Krycí mřížka, velikost ok 10 mm 10 mm, tloušťka drátu 2 mm Prodlužovací nástavec A V A Bez prodlužovacího nástavce a a S jedním prodlužovacím nástavcem Strana obsluhy a S jedním prodlužovacím nástavcem Strana zabudování a H / B A A A L H / B H / B a a V 120 L L 120/260 V H / B L A 16

17 Příslušenství 2 Přechod na kruhové potrubí Přechod na kruhové potrubí Použití přechodu na kruhové potrubí usnadňuje přímé přípojení kruhového vzduchotechnického potrubí. Pro některé výšky se vyžaduje prodlužovací nástavec, viz tabulka. Požární klapka, přechod na kruhové potrubí a popřípadě prodlužovací nástavec či nástavce jsou smontovány výrobcem a tvoří jeden celek. Upevňovací otvory v připojovacích krčcích a prodlužovacích nástavcích se shodují s otvory v přírubách požárních klapek. Přechody na kruhové potrubí se také dodávají i zvlášť. Bližší informace o prodlužovacím nástavci viz strana 19. Materiály: Přechod na kruhové potrubí z pozinkovaného ocelového plechu (se stříbrošedým práškovým lakem (RAL 7001) u variant provedení klapek s práškovým lakem (1) a nerezovou ocelí (2)) Přechod na kruhové potrubí Objednací Strana obsluhy Strana zabudování klíč Přechod na kruhové potrubí R0 Přechod na kruhové Přechod na kruhové potrubí potrubí RR H Umístění a délka prodlužovacích nástavců Rozměry [mm] Strana obsluhy Strana zabudování L Objednací klíč / 500 R / 500 R RR RR RR Přechod na kruhové potrubí Strana obsluhy Strana zabudování Poznámka! Prodlužovací nástavce a přechod na kruhové potrubí se dodávají smontované výrobcem. Nejmenší vzdálenost»a«mezi okrajem listu otevřené klapky a přechodem na kruhové potrubí by měla být přibližně 50 mm. R V Přechod na kruhové potrubí Prodlužovací nástavec R V R Bez prodlužovacího nástavce S jedním prodlužovacím nástavcem Strana obsluhy nebo strana zabudování Se dvěma prodlužovacími nástavci Provozní strana zabudování a a a a a a R R R R H / B ØD H / B ØD H / B ØD R L R V 120 L 120 V V V 120 L 260 Rozměry [mm] Jmenovitá velikost B H ØD

18 Příslušenství 2 Pružné manžety Pružné manžety Vzduchotechnické potrubí je nutno instalovat tak, aby v případě požáru na požární klapku nepůsobily žádné značné síly. Vzhledem k tomu, že v případě požáru se potrubí může roztahovat a stěny se mohou deformovat, doporučujeme v uvedených aplikacích použít k připojení požární klapky k pevnému potrubí pružné manžety: v lehkých příčkách v lehkých stěnách šachet při použití protipožární výplně Pružné manžety musejí být instalovány tak, aby oba konce kompenzovaly napětí v tahu i tlaku. Alternativně je možné použít pružné potrubí. Pro některé výšky se vyžaduje prodlužovací nástavec, viz tabulka. Upevňovací otvory v pružných manžetách a prodlužovacích nástavcích se shodují s otvory v přírubách požárních klapek. Pružné manžety se dodávají i zvlášť. Bližší informace o prodlužovacím nástavci viz strana 19. Pružné manžety Strana obsluhy Strana zabudování Objednací klíč Pružná manžeta S0 Pružná manžeta 0S Pružná manžeta Pružná manžeta SS H Umístění a délka prodlužovacích nástavců Rozměry [mm] Strana obsluhy Strana zabudování L Objednací klíč / 500 S / 500 S S S S SS SS SS Pružná manžeta Strana obsluhy Strana zabudování Poznámka! Prodlužovací nástavce se dodávají smontované výrobcem. Pružné manžety se dodávají rozložené, spojovací materiál je třeba opatřit od třetích stran. Nejmenší vzdálenost»a«mezi okrajem otevřené regulační klapky a pružnou manžetou by měla být přibližně 50 mm. Materiály: Pružné manžety z pozinkované oceli a laminátového kompozitu S V Pružná manžeta Prodlužovací nástavec S V S 160* 185 * pružný rozsah 100 mm po instalaci Bez prodlužovacího nástavce S jedním prodlužovacím nástavcem Strana obsluhy nebo strana zabudování Se dvěma prodlužovacími nástavci Provozní strana zabudování a a a a a a S S S S H / B H / B H / B S L S V 120 L 120 V V V 120 L

19 Příslušenství 2 Prodlužovací nástavec Prodlužovací nástavec Při použití krycích mřížek, kruhových připojovacích krčků nebo pružných manžet se u některých výšek vyžaduje prodlužovací nástavec. Požární klapky s těmito dodatečnými díly se dodávají s prodlužovacím nástavcem. Prodlužovací nástavce se dodávají také zvlášť. Minimální vzdálenost Vzdálenost»a«mezi okrajem otevřené regulační klapky a krycí mřížkou, připojovacím krčkem nebo pružnou manžetou by měla být nejméně 50 mm. Další informace o krycích mřížkách, kruhových připojovacích krčcích a pružných manžetách viz strany 16 až 18. Rozměry [mm] H x y L = L = = vyžaduje se prodlužovací nástavec Materiály: Prodlužovací nástavec z pozinkované oceli (rovněž se stříbrošedým práškovým vypalovacím lakem (RAL 7001) u variant provedení požární klapky s práškovým lakem (1) a ušlechtilou ocelí (2)) FK-EU L = 375 mm FK-EU L = 500 mm Strana obsluhy Strana zabudování Strana obsluhy Strana zabudování x y x y -x y -x -y H / B H / B H / B H / B L = 375 L = 500 L = 375 L = 500 S jedním prodlužovacím nástavcem Strana obsluhy S jedním prodlužovacím nástavcem Strana zabudování Se dvěma prodlužovacími nástavci Provozní strana zabudování a a a a a H / B H / B H / B V V 120 L = 375 nebo 500 L = V V 120 L = V Pružný nástavec, na straně obsluhy a/nebo zabudování 19

20 Příslušenství Koncový spínač FK-EU s tavnou pojistkou Koncové spínače s beznapěťovými kontakty umožňují indikaci polohy klapky. Relé nebo kontrolky požární signalizace lze použít až do maximálního spínacího výkonu. Pro indikaci polohy OTEVŘENO nebo ZAVŘENO je nutný pouze jeden koncový spínač. Požární klapky s tavnou pojistkou mohou být dodány s jedním nebo dvěma koncovými spínači, nebo mohou být vybaveny spínači později. Příslušenství Základní provedení Standardní provedení s koncovým spínačem pro klapku v poloze ZAVŘENO Standardní provedení s koncovým spínačem pro klapku v poloze OTEVŘENO Standardní provedení s koncovými spínači pro klapku v polohách ZAVŘENO a OTEVŘENO. Objednací klíč Z00 Z01 Z02 Z03 Koncový spínač Délka / průřez připojovacího kabelu 1 m / 3 0,34 mm² Krytí IP 66 Provedení kontaktu 1 přepínací kontakt, pozlacený Max. spínací proud 0,5 A Max. spínací napětí 30 V DC, 250 V AC Stykový odpor cca 30 mω Koncový spínač Příklady zapojení Koncový spínač nečinný Koncový spínač v činnosti 3 30 V DC 230 V AC 3 30 V DC 230 V AC N(-) L(+) N(-) L(+) zelená bílá hnědá bílá Kontrolka nebo relé, dodáno zákazníkem FK-EU v poloze OTEVŘENO FK-EU v poloze ZAVŘENO Ukazatel polohy listu klapky Koncový spínač Ukazatel polohy listu klapky Koncový spínač OTEVŘENO ZAVŘENO v činnosti nečinný OTEVŘENO ZAVŘENO nečinný v činnosti 20

21 Příslušenství Koncový spínač (Ex) FK-EU s tavnou pojistkou (Ex) Koncové spínače musejí být připojeny ve zvlášť schválené skříni s ochranou v souladu s ČSN EN Kontrolky nebo relé mohou být připojeny za předpokladu, že jsou brány v úvahu výkonové specifi kace. Pro indikaci polohy OTEVŘENO nebo ZAVŘENO je nutný pouze jeden koncový spínač. Elektrické spojení se provede ve svorkovnici odolné proti výbuchu na místě. Požární klapky s tavnou pojistkou mohou být dodány s jedním nebo dvěma koncovými spínači (Ex), nebo mohou být vybaveny spínači později. Prohlášení o shodě TÜV 11 ATEX X Oblasti použití ATEX pro FK-EU Spouštěcí zařízení Značení Okolní teplota Maximální rychlost proudění vzduchu Tavná pojistka Tavná pojistka s koncovým spínačem II 2D c T80 C II 2G c IIC T 6-40 C až +40 C 8 m/s -20 C až +40 C 8 m/s Příslušenství Základní provedení (Ex) Základní provedení s koncovým spínačem (Ex) Klapka v poloze ZAVŘENO Základní provedení s koncovým spínačem (Ex) Klapka v poloze OTEVŘENO Standardní provedení s koncovým spínačem (Ex) Klapka v poloze ZAVŘENO a OTEVŘENO Koncový spínač (Ex) Délka / průřez připojovacího kabelu 1 m / 3 0,75 mm² Krytí IP 66 Provedení kontaktu 1 přepínače Spínací výkon Značení ATEX Odporové zatížení Permitivita cos ϕ = 0,6 Objednací klíč Z00EX Z01EX Z02EX Z03EX 250 V AC / 5 A, 250 V DC / 0,4 A 30 V AC/DC / 7 A 250 V AC / 3 A, 250 V DC / 0,03 A 30 V AC/DC / 5 A Plyny, zóny 1/2 Prach, zóna 22 II 2G EEx d IIC T6 II 2D T80 C Koncový spínač Příklady zapojení Koncový spínač nečinný 5 30 V DC V AC N(-) L(+) Koncový spínač v činnosti 5 30 V DC V AC N(-) L(+) 1 (černý) 2 (šedý) 1 (černý) 4 (hnědý) Uzavírací kontakt: šedý/černý Otevírací kontakt: černý/hnědý Kontrolka nebo relé, dodáno zákazníkem FK-EU v poloze OTEVŘENO FK-EU v poloze ZAVŘENO Ukazatel polohy listu klapky Koncový spínač Ukazatel polohy listu klapky Koncový spínač OTEVŘENO ZAVŘENO v činnosti nečinný OTEVŘENO ZAVŘENO nečinný v činnosti 21

22 Příslušenství Pružinový servopohon FK-K90 s pružinovým servopohonem BLF pro kombinace šířky a výšky do B H = 800 mm 400 mm Ovládání požární klapky s pružinovým servopohonem umožňuje dálkové ovládání a/nebo spuštění vhodným detektorem kouře. Při výpadku napájecího napětí, nebo při termoelektrickém spuštění se klapka uzavře (bez proudu zavírá). Funkci požárních klapek s pružinovým servopohonem lze zkontrolovat přepnutím do poloh OTEVŘENO/ZAVŘENO/OTEVŘENO. Servopohon obsahuje dva koncové spínače. Připojovací kabely BLF24-T ST TR jsou opatřeny zástrčkami. Tím je zajištěna rychlé a snadné připojení ke sběrnicovému systému TROX AS-i. K dovybavení pohonu se dodává sada k přestavení. Příslušenství BLF230-T TR BLF24-T-ST TR Objednací klíč Z43 Z45 Pružinový servopohon BLF 230-T TR 24-T-ST TR Napájecí napětí Připojení Doba chodu 230 V AC ±14 % 50/60 Hz 24 V AC ±20 % 50/60 Hz nebo 24 V DC -10 % / +20 % Natažení pružiny 6 W 5 W Klidová poloha 3 W 2,5 W Dimenzování 7 VA Zpětný chod motoru / pružiny 40 až 75 s / 20 s Provedení kontaktu 2 přepínače Koncový spínač* Spínací napětí V DC / V AC Spínací proud 1 ma 3 A Stykový odpor <100 mω Třída ochrany II III Krytí IP54 Připojovací kabel Délka/průřez 1 m / 2(6*) 0,75 mm² Pružinový servopohon BLF... Příklad propojení poloha ZAVŘENO 230 V AC 24 V V AC V DC N(-) L(+) N(-) L(+) ZAVŘENO OTEVŘENO 1 2 S1 S2 S3 S4 S5 S6 N L <5 <80 BLF... Spínač k otevření a zavření, dodaný zákazníkem Volitelné spouštěcí zařízení, např. detektor kouře TROX typu RM-O-3-D nebo RM-O-VS-D Kontrolka, dodá zákazník 22

23 Příslušenství Pružinový servopohon FK-EU s pružinovým servopohonem BF Ovládání požární klapky s pružinovým servopohonem umožňuje dálkové ovládání a/nebo spuštění vhodným detektorem kouře. Při výpadku napájecího napětí, nebo při termoelektrickém spuštění se klapka uzavře (bez proudu zavírá). Funkci požárních klapek s pružinovým servopohonem lze zkontrolovat přepnutím do poloh OTEVŘENO/ZAVŘENO/OTEVŘENO. Servopohon obsahuje dva koncové spínače. Připojovací kabely BLF24-T ST TR jsou opatřeny zástrčkami. Tím je zajištěna rychlé a snadné připojení ke sběrnicovému systému TROX AS-i. K dovybavení pohonu se dodává sada k přestavení. Příslušenství BF230-T TR BF24-T-ST TR Objednací klíč Z43 Z45 Pružinový servopohon BF 230-T TR 24-T-ST TR Napájecí napětí Připojení Doba chodu 230 V AC ±14 % 50/60 Hz 24 V AC ±20 % 50/60 Hz nebo 24 V DC -10 % / +20 % Natažení pružiny 8 W 7 W Klidová poloha 3 W 2 W Dimenzování 12,5 VA 10 VA Zpětný chod motoru / pružiny cca 140 s / cca 16 s Provedení kontaktu 2 přepínače Koncový spínač* Spínací napětí V DC / V AC Spínací proud 1 ma 6 A Stykový odpor <100 mω Třída ochrany II III Krytí IP54 Připojovací kabel Délka/průřez 1 m / 2(6*) 0,75 mm² Pružinový servopohon BF... Příklad propojení poloha ZAVŘENO 230 V AC 24 V V AC V DC N(-) L(+) N(-) L(+) ZAVŘENO OTEVŘENO 1 2 S1 S2 S3 S4 S5 S6 N L <5 <80 BF... Spínač k otevření a zavření, dodaný zákazníkem Volitelné spouštěcí zařízení, např. detektor kouře TROX typu RM-O-3-D nebo RM-O-VS-D Kontrolka, dodá zákazník 23

24 Příslušenství Pružinový servopohon a detektor kouře FK-EU jako zařízení pro přefuk vzduchu s pružinovým servopohonem BLF nebo BF Ovládání zařízení pro přefuk vzduchu s pružinovým servopohonem umožňuje dálkové ovládání a/nebo spuštění detektorem kouře. Při výpadku napájecího napětí, při termoelektrickém spuštění nebo při zjištění kouře se klapka uzavře (bez proudu zavírá). Zařízení pro přefuk vzduchu s pružinovým servopohonem lze použít pro ovládání polohy OTEVŘENO a ZAVŘENO. Servopohon obsahuje dva koncové spínače. Detektor kouře typu RM-O-3-D Stejně jako pružinový servopohon je i detektor kouře typu RM-O-3-D trvalou součástí klapky používané jako zařízení pro přefuk vzduchu. Základní součásti detektoru kouře Certifi kát TZÚS: č. 216/C5a/2013/0167 pro rychlosti proudění vzduchu od 1 do 20 m/s nezávislé na směru proudění vzduchu napájecí napětí 230 V AC, 50/60 Hz nebo 24 V DC (na vyžádání) beznapěťová signální a výstražná relé integrovaná světelná signalizace kontrola úrovně znečištění automatické nastavení výstražného prahu dlouhá životnost Správné použití a další technické údaje viz. katalogový list 4/6.3/TCH/. FK-EU jako zařízení pro přefuk vzduchu Detektor kouře typu RM-O-3-D Pružinový servopohon BF... Pružinový servopohon BLF... Pružinový servopohon BLF230-T TR BLF24-T-ST TR BF230-T TR BF24-T-ST TR Napájecí napětí 230 V AC ±14 % 50/60 Hz 24 V AC ±20 % 50/60 Hz nebo 24 V DC -10 % / +20 % 230 V AC ±14 % 50/60 Hz 24 V AC ±20 % 50/60 Hz nebo 24 V DC -10 % / +20 % Natažení pružiny 6 W 5 W 8 W 7 W Připojení Klidová poloha 3 W 2,5 W 3 W 2 W Dimenzování 7 VA 7 VA 12,5 VA 10 VA Doba chodu Zpětný chod motoru / pružiny 40 až 75 s / 20 s cca 140 s / cca 16 s Provedení kontaktu 2 přepínače Koncový spínač* Spínací napětí V DC / V AC Spínací proud 1 ma 3 A 1 ma 6 A Stykový odpor <100 mω Třída ochrany II III II III Krytí IP54 Připojovací kabel Délka/průřez 1 m / 2(6*) x 0,75 mm² 24

25 Příslušenství Pružinový servopohon a detektor kouře Detektor kouře typu RM-O-3-D s pružinovým servopohonem BLF230-T TR pro kombinace šířky a výšky do B H = 800 mm 400 mm BF230-T TR BLF24-T-ST TR pro kombinace šířky a výšky do B H = 800 mm 400 mm BF24-T-ST TR Objednací klíč Z43RM Z45RM Příklad zapojení s RM-O-3-D a BLF 230-T TR nebo BF 230-T TR poloha ZAVŘENO V 230 V AC AC / DC L N PE N( ) L(+) L1 N PE PE N L1 L S1 S2 S3 S4 S5 S6 N L <5 <80 L2 L3 Příklad zapojení s RM-O-3-D a BLF 24-T-ST TR nebo BF24-T-ST TR poloha ZAVŘENO V 24 V DC AC / DC + N( ) L(+) + + L4 L1 N PE PE N L1 L S1 S2 S3 S4 S5 S6 <5 <80 L2 L3 Detektor kouře TROX typu RM-O-3-D Pružinový servopohon BLF... nebo BF... Kontrolka pro polohu ZAVŘENO, dodá zákazník Kontrolka pro polohu OTEVŘENO, dodá zákazník Indikátor vnějšího znečištění, dodá zákazník L1 Svorkovnice, 6pólová síťové připojení L2 Svorkovnice, 4pólová Signalizace znečištění - svorky 1 a 2 (bez napětí) Připojení spouštěcího zařízení - svorky 3 and 4 (bez napětí) L3 Svorkovnice, 2pólová Reset / vnější test - svorky 1 a 2 L4 Svorkovnice, 4pólová Svorky + / 25

26 Příslušenství Pružinový servopohon (Ex) FK-EU s pružinovým servopohonem Požární klapku lze použít v systémem přiváděného a odváděného vzduchu v prostorách s potenciálně výbušným prostředím. Ovládání požární klapky s pružinovým servopohonem umožňuje dálkové ovládání a/nebo spuštění vhodným detektorem kouře. Při výpadku napájecího napětí, nebo při termoelektrickém spuštění se klapka uzavře (bez proudu zavírá). Funkci požárních klapek s pružinovým servopohonem lze zkontrolovat přepnutím do poloh OTEVŘENO/ZAVŘENO/OTEVŘENO. Servopohon obsahuje dva koncové spínače. Elektrické spojení se provede ve svorkovnici odolné proti výbuchu. Spouštěcí teplota pružinového servopohonu 72 C. Prohlášení o shodě TÜV 11 ATEX X Oblasti použití ATEX pro FK-EU Spouštěcí zařízení Značení Okolní teplota Maximální rychlost proudění vzduchu ExPro-TT II 2D c T80 C II 2G c IIC T 6-40 C až +40 C 10 m/s Příslušenství ExMax-15-BF-TR Pružinový servopohon ExMax-15-BF-TR Napájecí napětí Připojení Zapínací proud (< 1 s) Doba chodu Koncový spínač Třída ochrany Krytí Značení ATEX Zpětný chod motoru / pružiny Provedení kontaktu Spínací napětí Spínací proud Objednací klíč ZEX V AC/DC, ±10 % každý, autoadaptivní Hz ±20 % Plyny Zóny 1/2 16 W / 15 VA 2 A cca 30 s / cca 10 s 2 přepínače 230 V AC / 24 V DC 0,5 A / 3 A I (uzemněno) IP66 Prach Zóna 22 Pružinový servopohon II2G Ex d[ia] IIC T6/T5 II2D Ex td A21 [iad] IP66 T80 C FireSafe II2G EEx d ia IIC T6 II3D IP65 T80 C Svorkovnice II2G EEx e IIC T6 II2D IP66 T85 C Pružinový servopohon ExMax Příklad propojení poloha ZAVŘENO 230 V AC 24 V V AC V DC N(-) L(+) N(-) L(+) ZAVŘENO OTEVŘENO N L 5 85 ExMax-15-BF-TR Spínač k otevření a zavření, dodaný zákazníkem Volitelné spouštěcí zařízení, (instalace v bezpečné oblasti), např. detektor kouře TROX typu RM-O-3-D nebo RM-O-VS-D Kontrolka, dodá zákazník Svorka pro ekvipotenciální pospojování 4 mm² 26

27 Příslušenství TROXNETCOM FK-EU s pružinovým servopohonem a TROXNETCOM Požární klapky s pružinovým servopohonem BLF24-T-ST TR nebo BF24-T-ST TR a zde zobrazené moduly jako namontované příslušenství tvoří funkční jednotku, připravenou k provozu pro automatické ovládání požární klapky. Komponenty jsou namontovány a propojeny výrobcem. Pouze sběrnicové vedení a napájecí napětí (jen LON) musí připojit zákazník. Rozhraní AS je standardní sběrnicový systém dle ČSN EN a IEC Umožňuje integraci různých komponent (modulů) do jedné sítě bez ohledu na výrobce a provedení. Moduly řídí ovladače a/nebo přijímají signály čidel. Příslušenství AS-EM/B a BLF24-T-ST TR* nebo BF24-T-ST TR Příslušenství LON-WA1/B2 a BLF24-T-ST TR* nebo BF24-T-ST TR LON-WA1/B2-AD a BLF24-T-ST TR* nebo BF24-T-ST TR LON-WA1/B2-AD230 a BLF24-T-ST TR* nebo BF24-T-ST TR * pro kombinace rozměrů do B x H = mm Objednací klíč ZA03 Objednací klíč ZL06 ZL07 ZL08 LON a LonMark označují standardizovaný, místně provozovaný síťový systém s komunikaci nezávislou na výrobci. Přenos dat se uskutečňuje pomocí mikroprocesoru společnosti Echelon podle jednotného protokolu. LonMark defi nuje standardy pro zajištění kompatibility výrobků. Modul AS-EM/B Modul LON-WA1/... Řídící a napájecí jednotka FK-EU s AS-EM/B 230 V AC FK-EU s LON-WA1/B2 FK-EU s AS-EM/B Adaptér s plochým kabelem FK-EU s LON-WA1/B2-AD230 LON FTT10A kroucený pár Modul přenáší řídící signály mezi servopohonem a řídící jednotkou. Tím je možné řízení servopohonu i dohled nad dobou jeho chodu při zkoušce funkčnosti. Napájecí napětí (24 V DC) pro modul a servopohon se přenáší plochým kabelem AS-i. Ukazatel funkce: Provoz 4 vstupy 2 výstupy LON-WA1/B2 K ovládání až 2 požárních klapek LON-WA1/B2-AD Přípojná krabice pro druhou požární klapku s napájecím napětím 24 V AC LON-WA1/B2-AD230 Přípojná krabice pro druhou požární klapku s napájecím napětím 230 V AC Bližší informace viz naše webové stránky. 27

28 Příslušenství TROXNETCOM (Ex) FK-EU s pružinovým servopohonem (Ex) a TROXNETCOM Požární klapky s pružinovým servopohonem ExMax-15-BF-TR a modulem AS-EM/C jako namontované příslušenství tvoří funkční jednotku pro sběrnicovou komunikaci s automatickým ovládáním požární klapky. Tento modul instaluje a zapojuje vně výbušné oblasti zákazník. Rozhraní AS je standardní sběrnicový systém dle ČSN EN a IEC Umožňuje integraci různých komponent (modulů) do jedné sítě bez ohledu na výrobce a provedení. Moduly řídí ovladače a/nebo přijímají signály čidel. Příslušenství Modul rozhraní AS Objednací klíč ZEX2 Modul AS-EM/C 24 V AC / DC 230 V AC Řídící jednotka FK-EU AS-EM/C AS-EM/C FK-EU Vnější Ex zóna Vnitřní Ex zóna Modul přenáší řídící signály mezi servopohonem a řídící jednotkou. Tím je možné řízení servopohonu i dohled nad dobou jeho chodu při zkoušce funkčnosti. Napájecí napětí (24 V DC) pro modul a servopohon se přenáší plochým kabelem AS-i. Ukazatel funkce: Provoz 4 vstupy 2 výstupy Bližší informace viz naše webové stránky. 28

29 Příslušenství Detektory kouře Aby se zabránilo šíření kouře přes vzduchotechnické zařízení v budovách, je velmi důležité, aby byl kouř zjištěn již v rané fázi. Detektory kouře typu RM-O-3-D a RM-O-VS-D fungují na principu rozptylu světla a detekují kouř bez ohledu na jeho teplotu, aby bylo možno uzavřít požární klapky dříve, než dojde k dosažení spouštěcí teploty. Pokud vzduch obsahuje rozptýlené částice, jako je tomu v případě kouře, paprsky světla se od nich odchylují. Rozptýlené světlo ozáří čidlo (fotodiodu), které v čistém vzduchu světlo nezachycuje. Jakmile jas rozptýleného světla překročí danou prahovou hodnotu, dojde k aktivaci požární nebo kouřové klapky. Příslušenství Detektor kouře Detektor kouře s monitorem proudění vzduchu Objednací klíč RM-O-3-D RM-O-VS-D Detektory kouře se objednávají se samostatné příslušenství. Když se klapka FK-EU používá jako zařízení pro přefuk vzduchu, je součástí dodávky detektor kouře RM-O-3-D. Detektor kouře typu RM-O-3-D detektor kouře pro požární a kouřové klapky Certifi kát TZÚS: č. 216/C5a/2013/0167 pro rychlosti proudění vzduchu od 1 do 20 m/s nezávislé na směru proudění vzduchu napájecí napětí 230 V AC, 50/60 Hz nebo 24 V DC (na vyžádání) beznapěťová signální a výstražná relé integrovaná světelná signalizace kontrola úrovně znečištění automatické nastavení výstražného prahu dlouhá životnost Správné použití a další technické údaje viz. katalogový list 4/6.3/TCH/. Detektor kouře typu RM-O-VS-D s monitorem proudění vzduchu detektor kouře pro požární a kouřové klapky certifi kát TZÚS: č. 216/C5a/2013/0167 pro rychlosti proudění vzduchu od 1 do 20 m/s nezávislé na směru proudění vzduchu monitorování proudění vzduchu s dolní výstražnou mezí 2 m/s napájecí napětí 230 V AC, 50/60 Hz beznapěťová signální a výstražná relé integrovaná světelná signalizace kontrola úrovně znečištění automatické nastavení výstražného prahu dlouhá životnost Správné použití a další technické údaje viz. katalogový list 4/6.2/TCH/. 29

30 Rychlý výběr Definice B H A v A Δp t ζ ρ f m L WA L W [mm] : šířka [mm] : výška [m²] : volný průřez [m³/h] : průtok vzduchu [m/s] : rychlost proudění vztažená na B H [Pa] : Celková tlaková diference (vestavba v potrubí) Δp t = ζ ρ 2 v A ² : součinitel odporu (zabudování do potrubí) [kg/m³] : hustota vzduchu (cca 1,2 při 20 C) [Hz] : střední frekvence oktávového pásma [db(a)] : hladina akustického výkonu z proudění vzduchu v potrubí [db] : Hladina akustického výkonu v oktávovém pásmu L W = L WA + korekční hodnota pro získání oktávové úrovně (viz tabulky 4 a 5) L WNC K : mezní křivka hladiny akustického výkonu L WNC L WA - 5 : Korekční hodnota pro šířku klapky B 450 mm nebo 600 mm (viz tabulka 6) Všechny akustické výkony jsou vztaženy na 1 pw. Všechny hladiny hluku byly určeny v dozvučné komoře. Údaje o akustickém výkonu byla zjištěna a opravena dle ISO 5135, únor Pomocí rychlého výběru pro návrh velikostí požárních klapek rychle získáte optimální výsledky. Zajistí se dodržení běžně přijatelných aerodynamických a akustických mezí. rychlost proudění vzduchu celková tlaková ztráta hladina akustického výkonu FK-EU-LD s břitovým těsněním v kombinacích šířky a výšky do B H = 800 mm 400 mm Průtok [m³/h] při Δp t < 35 Pa H [mm] L WA [db(a)] B [mm]

31 Výběr vzduchotechnických parametrů Rozdíl tlaku Příklad 1 Zadané údaje Průtok vzduchu: 1250 l/s (4500 m³/h) Maximální šířka: 600 mm Požadovaná hladina akustického výkonu: 35 db(a) Rychlý výběr FK-EU-LD / (s břitovým těsněním) Výsledek v A = 4500 m³/h (0,6 m 0,4 m 3600) = 5,2 m/s Δp t = 5 Pa (z tabulky 1, pro B = 450 mm) Oprava pro B = 600 z tabulky 2 Δp t = 5 Pa 0,8 4 Pa L WA = 31 db(a) (z tabulky 3, pro B = 450 mm) Oprava pro B = 600 z tabulky 6 L WA = 31 db(a) + 0,5 32 db(a) Spektrum hladiny akustického výkonu f m [Hz] L WA [db(a)] 32 Korekční hodnota z tabulky L W [db] Tabulka 1: Rozdíl tlaku Δpt [Pa] pro šířku listu klapky B = 450 mm nebo 600 mm H [mm] B [mm] Typ v A [m/s] FK-EU-LD s břitovým těsněním < < < < < < < < < < < < < FK-EU se šikmým dosednutím s patkovým těsněním < < < < < < < < < < < < < < < < < < < < < Nejvyšší nátoková rychlost: 8 m/s u standardního provedení, 12 m/s nebo 10 m/s (ExMax) u provedení s pružinovým servopohonem. Tabulka 2: Korekční hodnoty pro jiné šířky B klapek B [mm] 450 Typ FK-EU- LD B [mm] ,9 1,6 1,3 1,2 1,1 1,0 0,9 0,9 0,8 0,8 0,7 0,7 0,7 600 FK-EU 2,4 1,9 1,6 1,4 1,3 1,2 1,1 1,0 1,0 1,0 0,9 0,9 0,9 0,8 0,8 0,8 0,8 0,8 0,7 0,7 31

32 Výběr vzduchotechnických parametrů Hladina akustického výkonu Příklad 2 Zadané údaje Průtok vzduchu: 4250 l/s (15300 m³/h) Maximální šířka: 1000 mm Požadovaná hladina akustického výkonu: 45 db(a) Rychlý výběr FK-EU / (se šikmým dosednutím a patkovým těsněním) Výsledek v A = m³/h (1,0 m 0,7 m 3600) = 6,1 m/s Δp t = 8 Pa (z tabulky 1, pro B = 600 mm) Oprava pro B = 1000 z tabulky 2 Δp t = 8 Pa 0,8 7 Pa L WA = 44 db(a) (z tabulky 3, pro B = 600 mm) Oprava po B = 1000 z tabulky 6 L WA = 44 db(a) 1 = 43 db(a) Spektrum hladiny akustického výkonu f m [Hz] L WA [db(a)] 43 Korekční hodnota z tabulky L W [db] Tabulka 3: Hladina akustického výkonu L WA [db(a)] pro šířku listu klapky B = 450 mm nebo 600 mm H [mm] B [mm] Typ v A [m/s] FK-EU-LD s břitovým těsněním < < < < < FK-EU se šikmým dosednutím s patkovým těsněním < < < < < < < < Nejvyšší nátoková rychlost: 8 m/s u standardního provedení, 12 m/s nebo 10 m/s (ExMax) u provedení s pružinovým servopohonem. v A [m/s] Tabulka 4: Korekční hodnoty FK-EU-LD s břitovým těsněním pro získání oktávových úrovní v db/oct. fm [Hz] Tabulka 5: Korekční hodnoty FK-EU se šikmým dosednutím a patkovým těsněním pro získání oktávových úrovní v db/oct. v A [m/s] fm [Hz]
