1 PRODUKTOVÝ KATALOG

2 OBSAH Ytong, Ytong Multipor, Silka 4 NOVINKA Přesné tvárnice 6 NOVINKA Přesné příčkovky 8 NOVINKA Obloukové segmenty 10 Nosné překlady 12 Ytong U-profily 14 UPA profil armovaný nenosný 16 Nenosné překlady 18 Ploché překlady 20 Stropní systém 23 Věncová tvárnice 28 Stropní dílce a Střešní dílce 30 Schodišťové stupně 32 Tepelně izolační deky Ytong Multipor 34 Vápenopískové tvárnice Silka 36 NOVINKA Silka U-profily 38 Ytong - spojka zdiva 39 Malty 40 Ytong - nářadí 45 Služby 46 Kontakty 47 2 OBSAH

3 KOMPLETNÍ STAVEBNÍ SYSTÉM PRO ENERGETICKY ÚSPORNÉ STAVĚNÍ Stropní dílec Nenosný překlad Střešní dílec Plochý překlad (varianta k nosnému překladu) Tepelněizolační desky Ytong Multipor Ztužující věnec z U-profilů Věncová tvárnice Tvárnice pro vnitřní nosné zdivo Příčkovky Nosný překlad Obloukové segmenty Překlad zhotovený z U-profilů Ytong Obvodové tvárnice Schodiště na míru Tvárnice pro nosné zdivo Ytong/Silka Tvárnice pro vnitřní nosné a akustické zdivo Silka Stropní systém Překlad zhotovený z U-profilů Silka Suché maltové směsi a nářadí KOMPLETNÍ STAVEBNÍ SYSTÉM 3

4 YTONG Pórobeton: Čistě přírodní, do hloubky pórů Pórobeton je masivní stavební materiál, který se vyrábí ze surovin, které se nacházejí v přírodě v prakticky nevyčerpatelném množství. Vápno, písek a voda. Milióny niterných, mikroskopických vzduchových pórů mu propůjčují jeho výtečné tepelněizolační a technicko - statické vlastnosti. Pórobeton neobsahuje žádné substance, které by negativně ovlivňovaly zdraví nebo přírodní prostředí a stejně jako při výrobě a zpracování, tak při používání samotném neuvolňuje žádné škodlivé částice. Je to stavebnina tvořena z přírody pro přírodu. Modulový systém pro hrubou stavbu Ytong nabízí kompletní modulový pórobetonový stavební systém pro hrubou stavbu od sklepa až po střechu. Produk ty klasického formátu i výrobky velkoformátové jsou vzájemně dokonale přizpůsobeny, zaručují rychlé a snadné zpracování a nabízí pro každou aplikaci řešení, které je po stránce technické, ekonomické a ekologické řešením optimálním. Nejlepší hodnocení za vnitřní klima Výtečná tepelná izolace výrobků Ytong udržuje v zimě v budovách příjemné teplo. Šetří se na nákladech na topení a omezují se ztráty energie. V létě naproti tomu zůstávají vnitřní prostory příjemně chladné. Společně se schopností pórobetonu vyrovnávat vnitřní vlhkost je tato vynikající tepelná izolace vlastností, která je zárukou příjemného vnitřního klimatu v každém ročním období. Součinitele tepelné vodivosti jsou nejnižší ze všech masivních stavebních materiálů a umožňují tak zdivu Ytong splnit požadavky tepelněizolační normy na opláštění budov i bez nutnosti dalších nákladných tepelněizolačních opatření. Vynikající akustické vlastnosti Pórobeton je masivní stavební materiál s uzavřenou pórovitou strukturou. Tato struktura je příčinou dodatečných zvukově technicko-izolačních vlastností materiálu Ytong. Např. v DIN normě 4109 je tato skutečnost zohledněna bo nu sem 2 db oproti teoretickým výpočtům pro ostatní masivní stavební materiály. Snadno zpracovatelný Již s ohledem na svou nízkou hmotnost je velice snadné materiál Ytong zpracovávat. Bez velké námahy a s minimálním odpadem je možno přímo na stavbě s milimetrovou přesností připravovat potřebné přířezy. Stejně snadné je frézování instalačních drážek nebo vrtání otvorů pro zásuvky a vypínače. Ale i samotné sestavení na míru přesně připravených dílů šetří každé stavbě čas a peníze. 4 YTONG, YTONG MULTIPOR, SILKA

5 YTONG MULTIPOR SILKA Mnohostranný stavební materiál Pórobeton má sám o sobě jako stavební materiál natolik všestranné vlastnosti, že ekvivalentní náhradu je možno dosáhnout pouze kombinací několika různých stavebních materiálů. Vysoká pevnost v tlaku, dlouhá životnost, vysoká požární odolnost, skvělá protihluková ochrana, schopnost materiálů dýchat a především výtečná tepelná izolace. Požární ochrana v ceně Se svou čistě minerální skladbou náleží pórobeton k nehořlavým stavebním materiálům. Tato skutečnost je zárukou nejvyšší požární bezpečnosti Vašeho domu od sklepa až po střechu. Minerální tepelněizolační desky nové generace Ytong Multipor jsou minerální tepelněizolační desky nové generace s přednostmi masivního zdiva. Jejich tvarová stálost, vynikající paropropustnost, nehořlavost a jednoduchá aplikace nacházejí uplatnění všude tam, kde běžné tepelné izolanty neumí zaručit požadované parametry konstrukcí. Ytong Multipor překonává bariéry mezi zděnými prvky a tepelnými izolanty. Spojením Multiporu s pórobetonovými tvárnicemi Ytong vznikají unikátní stavební konstrukce s nej - vyššími dostupnými parametry v oblasti tepelné techniky a stavební fyziky. Jedinečné zvukově izolační schopnosti Vápenopískové tvárnice Silka vynikají především svými jedi - nečnými zvukově izolačními schopnostmi. Zdivo již při tloušťce 240 s rezervou vyhoví akustickým požadavkům na mezibytové stěny i na konstrukce oddělující provozy s nadměrným hlukem. Díky bezkonkurenční únosnosti přitom tyto štíhlé akustické stěny zvládnou i extrémní statické zatížení. Jednoduchá skladba stěn, vysoká přesnost, nízká cena materiálu a minimální stavební pracnost dělají z tvárnic Silka nejdostupnější spolehlivé řešení pro tiché byty, kanceláře, školy, nemocniční prostory i pro průmyslové stavby. Tvárnice Silka jsou vzhledem k prakticky identickému surovinovému složení dokonale kompatibilní s uceleným stavebním systémem Ytong. YTONG, YTONG MULTIPOR, SILKA 5

6 PŘESNÉ TVÁRNICE Vynikající tepelněizolační vlastnosti Snadné a rychlé zdění λ=0,080 λ=0,080 YTONG THETA Novinka pro nejúspornější domy nového desetiletí bez odpadu Stejné technické vlastnosti ve všech směrech Specifikace Tvárnice z autoklávovaného pórobetonu kategorie I Norma/předpis ČSN EN Specifikace zdicích prvků Použití Nosné i nenosné obvodové a vnitřní stěny, ztužující, výplňové a požární stěny nízkopodlažních i vícepodlažních budov. Profilování S dvojitým perem a drážkou a úchopovými kapsami (PDK) nebo hladké (HL), šířky: 200, 250, 300, 375 Rozměrové tolerance Délka/šířka: ±1,5, výška ±1 Zpracování Přesné zdění na tenké maltové lože tl Zásadně dodržovat plnoplošné maltování celé ložné spáry. Pro nanášení malty používat výhradně přesné zubaté lžíce Ytong odpovídající šířky. Malta Ytong tenkovrstvá zdicí malta Reakce na oheň Třída A1 nehořlavé ČSN EN Povrchové úpravy Vnitřní omítky: Sádrové a vápenosádrové omítky. Keramické obklady: Přímo na zdivo bez nutnosti předchozí úpravy. Vnější omítky: Lehké omítky určené pro pórobeton, paropropustné a vodoodpudivé. Doporučené vlastnosti omítek: - objemová hmotnost 800 až 1200 kg/m 3 - pevnost v tlaku 2 až 5 N/ 2 - pevnost v tahu za ohybu 0,5 N/ 2 - přilnavost 0,2 N/ 2 - nasákavost w 0,5 kg.m -2 h -0,5 - dodržovat tloušťku vrstvy omítek doporučenou výrobcem. 6 PŘESNÉ TVÁRNICE

7 Základní vlastnosti materiálu a zdiva třída pórobetonu: P1,8-300 P2-350 P2-400 P2-500 P4-500 Pevnost v tlaku 1,8 2,0 2,0 2,0 4,0 N/ 2 Objemová hmotnost v suchém stavu max kg/m 3 Součinitel tepelné vodivosti λ 10 DRY (P=50% ČSN EN 1745) 0,080 0,085 0,096 0,120 0,120 W/mK Faktor difúzního odporu μ (ČSN EN 1745) 5/10 5/10 5/10 5/10 5/10 - Měrná tepelná kapacita c (ČSN EN 1745) 1,0 1,0 1,0 1,0 1,0 kj/kg.k Vlhkostní přetvoření ε 0,2 0,2 0,2 0,2 0,2 /m Přídržnost 0,3 0,3 0,3 0,3 0,3 N/ 2 Výpočtová pevnost zdiva R d (ČSN ) - 0,5 0,5 0,6 1,0 N/ 2 Součinitel přetvárnosti zdiva α (ČSN ) Hmotnost zdiva bez omítek kg/m 3 Charakter. pevnost zdiva v tlaku f k dle ČSN EN ,32 1,44 1,44 1,44 2,60 N/ 2 Technické vlastnosti zdiva, expediční údaje rozměry š x v x d součinitel prostupu tepla U při u = 0% tepelný odpor R při u = 0% součinitel prostupu tepla U při u = 4,5% tepelný odpor R při u = 4,5% neprůzvučnost Rw požární odolnost spotřeba malty na 1m 2 zdiva HL/PDK směrná pracnost zdění počet kusů na paletě obsah palety plocha zdiva na paletě W/m 2.K m 2.K/W W/m 2.K m 2.K/W db REIW kg/m 2 h/m 3 ks m 3 m 2 P1, x 249 x 599 0,21 4,68 0,245 3, ,2/3,8 1, ,350 3,60 Theta P1, x 249 x 300 0,16 6,24 0,186 5, ,2/5,0 2, ,118 2,25 Lambda P x 249 x 599 0,23 4,26 0,260 3, ,2/3,8 1, ,342 3,60 Lambda P x 249 x 300 0,17 5,67 0,200 4, ,2/5,0 2, ,118 2,25 P x 249 x 599 0,30 3,13 0,360 2, ,2/3,0 1, ,342 4,50 NOVINKA P x 249 x 599 0,25 3,91 0,290 3, ,2/3,8 1, ,342 3,60 P x 249 x 599 0,54 1,67 0,640 1, ,8/2,0 2, ,253 6,30 P x 249 x 599 0,44 2,08 0,520 1, ,6/2,5 1, ,342 5,40 P x 249 x 599 0,54 1,67 0,640 1, ,8/2,0 2, ,253 6,30 P x 249 x 599 0,44 2,08 0,520 1, ,6/2,5 1, ,342 5,40 P x 249 x 499 0,38 2,50 0,440 2, ,6/3,0 1, ,118 3,60 P x 249 x 499 0,30 3,13 0,360 2, ,6/3,8 1, ,118 3,00 Platný sortiment a expediční údaje viz aktuální ceník. PŘESNÉ TVÁRNICE 7

8 PŘESNÉ PŘÍČKOVKY Snadné a rychlé zdění bez odpadu Vysoká přesnost vyzděných stěn Nízká hmotnost Vysoká požární odolnost Specifikace Tvárnice z autoklávovaného pórobetonu kategorie I Rozměrové tolerance Délka/šířka: ±1,5, výška ±1 Reakce na oheň Třída A1 nehořlavé ČSN EN Norma/předpis ČSN EN Specifikace zdicích prvků Použití Nenosné vnitřní stěny, požární stěny nízkopodlažních i vícepodlažních budov, přizdívky a obezdívky v interiérech. Profilování Hladké nebo s perem a drážkou (PD), šířky: 50, 75, 100, 125 a 150 Zpracování Přesné zdění na tenké maltové lože tl Zásadně dodržovat plnoplošné maltování celé ložné spáry. Pro nanášení malty používat výhradně přesné zubaté lžíce Ytong odpovídající šířky. Malta Ytong tenkovrstvá zdicí malta Povrchové úpravy Vnitřní omítky: Sádrové nebo sádrovápené omítky výrobcem určené k omítání pórobetonu. Technologický postup provádění (příprava podkladu, tloušťka vrstev, doba zrání, povrchová úprava) musí být specifikován výrobcem. Keramické obklady: Přímo na zdivo bez nutnosti předchozí úpravy. 8 PŘESNÉ PŘÍČKOVKY

9 Základní vlastnosti materiálu a zdiva třída pórobetonu: P2-500 P4-500 Pevnost v tlaku 2,0 4,0 N/ 2 Objemová hmotnost v suchém stavu max kg/m 3 Součinitel tepelné vodivosti λ 10 DRY (P=50%) 0,120 0,120 W/mK Faktor difúzního odporu μ 5/10 5/10 - Měrná tepelná kapacita c 1,0 1,0 kj/kg.k Vlhkostní přetvoření ε 0,2 0,2 /m Přídržnost 0,3 0,3 N/ 2 Výpočtová pevnost zdiva R d (ČSN ) 0,6 1,0 N/ 2 Součinitel přetvárnosti zdiva α (ČSN ) Hmotnost zdiva bez omítek kg/m 3 Charakter. pevnost zdiva v tlaku f k dle ČSN EN ,44 2,60 N/ 2 Technické vlastnosti zdiva, expediční údaje rozměry š x v x d součinitel prostupu tepla U při u = 0% tepelný odpor R při u = 0% neprůzvučnost Rw požární odolnost spotřeba malty na 1m 2 zdiva HL/PD směrná pracnost zdění počet kusů na paletě obsah palety plocha zdiva na paletě W/m 2.K m 2.K/W db EIW kg/m 2 h/m 3 ks m 3 m 2 P x 249 x 599 1,71 0, ,8 8, ,163 23,40 P x 249 x 599 1,26 0, ,1 8, ,342 18,00 P x 249 x 599 1,00 0, ,4/1,1 5,5 90 1,342 13,50 P x 249 x 599 0,83 1, ,8/1,3 4,0 72 1,342 10,80 P x 249 x 599 0,71 1, ,1/1,5 3,2 60 1,342 9,00 Platný sortiment a expediční údaje viz aktuální ceník. NOVINKA NOVINKA PŘESNÉ PŘÍČKOVKY 9

10 OBLOUKOVÉ SEGMENTY Kreativní oblé tvary příček Prefabrikované zakřivení bez pracného opracování a broušení Hladký povrch usnadňuje finální úpravy Specifikace Tvárnice z autoklávovaného pórobetonu kategorie I Norma/předpis EN Specifikace zdicích prvků Použití Spirálové a kruhové sprchy. Nenosné vnitřní stěny, dělící příčky, přizdívky, obezdívky a interiérové prvky s oblou - kovým půdorysem. Profilování Hladké obloukové tvárnice šířky 100 Rozměrové tolerance Délka/šířka: ±1,5 Výška: ±1,0 Zpracování Přesné zdění na tenké maltové lože tl Zásadně dodržovat celoplošné maltování ložných i styčných spar. Pro nanášení malty používat výhradně přesné zubaté lžíce Ytong odpovídající šířky. Malta Ytong - tenkovrstvá zdicí malta Reakce na oheň Třída A1 - nehořlavé ČSN EN Povrchové úpravy Vnitřní omítky: Sádrové nebo vápenosádrové omítky výrobcem určené k omítání pórobetonu. Technologický postup provádění musí být specifikován výrobcem. Keramické obklady: Přímo na zdivo bez nutnosti předchozí úpravy. 10 OBLOUKOVÉ SEGMENTY

11 Základní vlastnosti materiálu a zdiva NOVINKA třída pórobetonu: P2-500 Pevnost v tlaku průměrná 2,5 N/ 2 Objemová hmotnost v suchém stavu 500 kg/m 3 Hmotnost zdiva bez omítek 600 kg/m 3 Faktor difúzního odporu μ 5/10 - Obloukový segment R 100/90/30 R 60/50/60 Poloměr vnější Re Poloměr vnitřní Ri Výseč kruhu stupeň Výška Šířka Hmotnost jednoho kusu 7,0 8,0 kg Počet kusů na paletě ks OBLOUKOVÉ SEGMENTY 11

12 NOSNÉ PŘEKLADY Okamžitá únosnost Snadná a rychlá montáž Minimalizace tepelných mostů Nízká hmotnost Vysoká přesnost Omezení mokrého procesu Výborná požární odolnost Podklad pro povrchové úpravy shodný se zdivem Ekologická nezávadnost Norma/předpis ČSN EN Překlady Použití Nosné překlady Ytong NOP jsou pórobetonové prvky armované betonářskou výztuží. Používají se pro vytváření nadpraží okenních a dveřních otvorů ve zdivu z přesných tvárnic Ytong; v nosných i nenosných stěnách. Důležitá upozornění Použít se smí pouze produkty, které mají vlastnosti určené výrobcem a nejsou poškozené. Překlady se nesmí zkracovat ani upravovat jejich průřezy. Pro danou tloušťku zdiva a světlost otvoru je odpovídající typ překladu uveden v tabulce. Správná poloha překladů ve stavbě je dána šipkami v čelech překladů, tyto šipky musí směřovat vzhůru. Profilování Hladké Rozměrové tolerance Délka ±3, šířka ±1,5, výška ±1 Zpracování Překlady se nikdy nezkracují ani se neupravují jejich průřezy, jsou hotové a určeny k přímému zabudování. Překlady se kladou do maltového lože, uložení překladů musí být 250 (min. 200 ) viz. tabulka. Při montáži je důležité dbát na správnou polohu zabudovaného překladu. Pro orientaci jsou na čelech překladů šipky, které směřují k hornímu líci překladu. Na spodní ploše překladu je uvedena únosnost v kn/m. Malta Ytong tenkovrstvá zdicí malta Reakce na oheň Třída A1 nehořlavé ČSN EN NOSNÉ PŘEKLADY

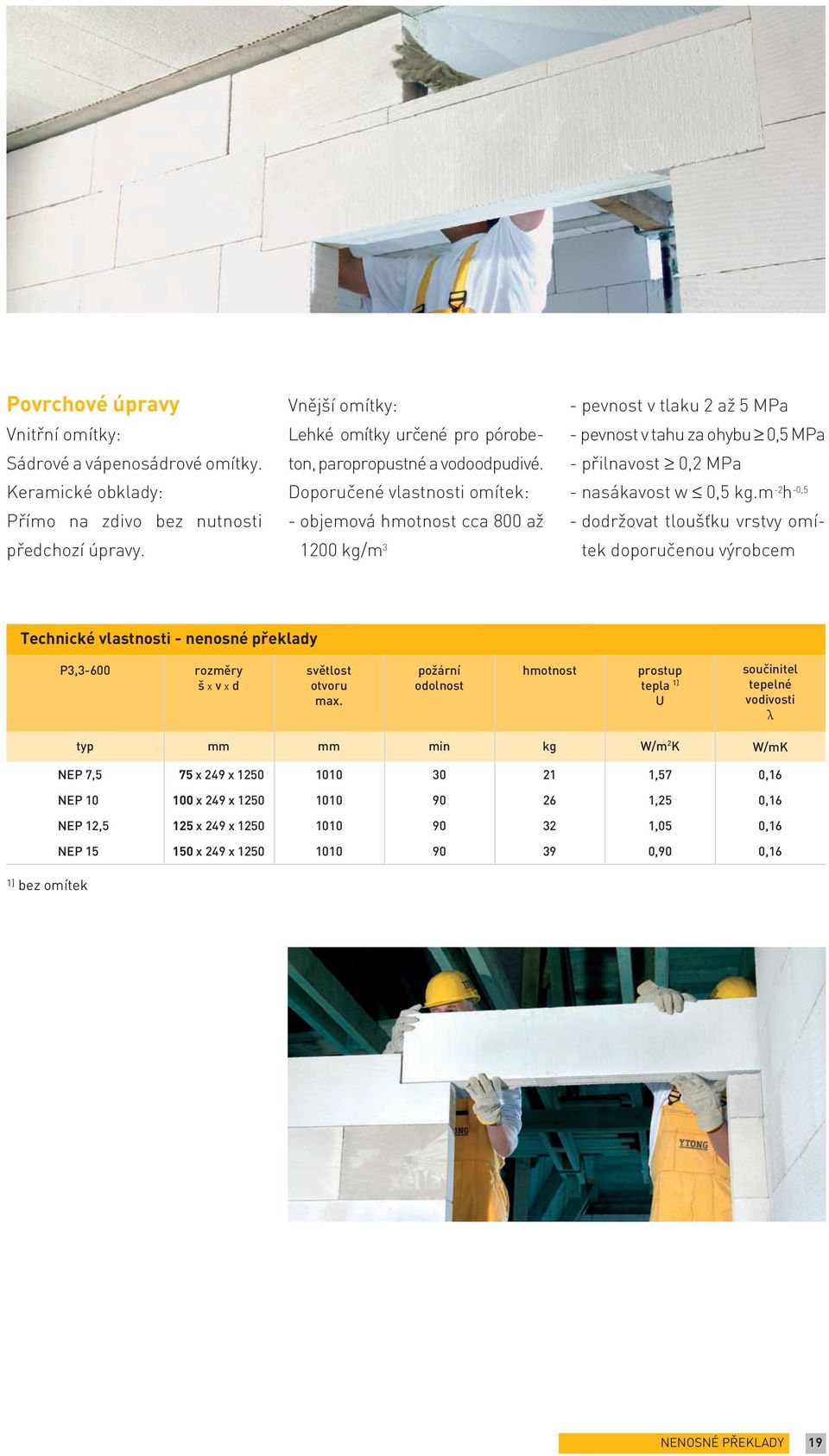

13 Povrchové úpravy Vnitřní omítky: Sádrové a vápenosádrové omítky. Keramické obklady: Přímo na zdivo bez nutnosti předchozí úpravy. Vnější omítky: Lehké omítky určené pro pórobeton, paropropustné a vodoodpudivé. Doporučené vlastnosti: - objemová hmotnost cca 800 až 1200 kg/m 3 - pevnost v tlaku 2 až 5 MPa - pevnost v tahu za ohybu 0,5 MPa - přilnavost 0,2 MPa - nasákavost w 0,5 kg.m -2 h -0,5 - dodržovat tloušťku vrstvy omítek doporučenou výrobcem Technické vlastnosti - nosné překlady P4,4-600 rozměry š x v x d světlost otvoru maximální zatížení 1] q d hmotnost prostup tepla 2] U součinitel tepelné vodivosti λ požární odolnost typ kn/m kg W/m 2 K W/mK min NOP II/2/ x 249 x ,71 0,16 90 NOP III/2/ x 249 x ,71 0,16 90 NOP IV/2/ x 249 x ,71 0,16 90 NOP V/2/ x 249 x ,71 0,16 90 NOP II/3/ x 249 x ,58 0,16 90 NOP III/3/ x 249 x ,58 0,16 90 NOP IV/3/ x 249 x ,58 0,16 90 NOP V/3/ x 249 x ,58 0,16 90 NOP VI/3/ x 249 x ,58 0,16 90 NOP II/4/ x 249 x ,49 0,16 90 NOP III/4/ x 249 x ,49 0,16 90 NOP IV/4/ x 249 x ,49 0,16 90 NOP V/4/ x 249 x ,49 0,16 90 NOP VI/4/ x 249 x ,49 0,16 90 NOP II/5/ x 249 x ,40 0,16 90 NOP III/5/ x 249 x ,40 0,16 90 NOP IV/5/ x 249 x ,40 0,16 90 NOP V/5/ x 249 x ,40 0,16 90 NOP VI/5/ x 249 x ,40 0, ) výpočtová hodnota rovnoměrného zatížení včetně vlastní tíhy překladu 2) bez omítek NOSNÉ PŘEKLADY 13

14 YTONG U-PROFILY Jednoduché ztracené bednění monolitických konstrukcí Minimalizace tepelných mostů Snadná a rychlá montáž Nízká hmotnost Vysoká přesnost Výborná požární odolnost Podklad pro povrchové úpravy shodný se zdivem Ekologická nezávadnost Norma/předpis ČSN EN Specifikace zdicích prvků Popis výrobku a použití U-profily jsou bednící prvky ztracené bednění z pórobetonu. Jsou určeny ke zhotovení pozedních věnců, železobetonových překladů, průvlaků a sloupů. Důležitá upozornění U-profily nejsou nosné. Montážní podepření lze odstranit až po předepsané době viz. normy pro provádění betonových konstrukcí. Profilování Hladké, bez pera a drážky, bez úchopových kapes Rozměrové tolerance Délka, šířka: ±1,5, výška ±1 Zpracování - Věnce - U-profily se zabudovávají stejně jako hladké tvárnice, tj. zdění na tenkovrstvé maltové lože, maltování ložných i styč - ných spar. - Překlady - U-profily se vyzdí na předem připravené montážní podepření - bednění, styčné spáry se plně maltují. Uložení na zdivo - tenkovrstvé maltové lože. - Nesymetrické U-profily se osazují běžně tak, že silnější pórobetonová bočnice tvoří venkovní líc. - Do U-profilů lze vložit dodateč - nou tepelnou izolaci. Malta Ytong tenkovrstvá zdicí malta Reakce na oheň Třída A1 nehořlavé ČSN EN YTONG U-PROFILY

15 Povrchové úpravy Vnitřní omítky: Sádrové a vápenosádrové omítky. Keramické obklady: Přímo na zdivo bez nutnosti předchozí úpravy. Vnější omítky: Lehké omítky určené pro pórobeton, paropropustné a vodoodpudivé. Doporučené vlastnosti: - objemová hmotnost cca 800 až 1200 kg/m 3 - pevnost v tlaku 2 až 5 MPa - pevnost v tahu za ohybu 0,5 MPa - přilnavost 0,2 MPa - nasákavost w 0,5 kg.m -2 h -0,5 - dodržovat tloušťku vrstvy omítek doporučenou výrobcem Technické vlastnosti - U-profily P4-500 rozměry š x v x d tloušťka vnitřní stěny t 1 šířka výřezu d tloušťka vnější stěny t 2 tloušťka dna h 1 hloubka výřezu h 2 expediční hmotnost kusů na 1 mb tíha vč. betonu q d tepelný odpor R prostup tepla U typ kg/ks ks/mb kn/m m 2 K/W W/m 2 K U x 249 x ,67 0,73 0,72 1,12 U x 249 x ,67 0,99 0,75 1,09 U x 249 x ,67 1,25 0,78 1,05 U x 249 x ,67 1,47 1,13 0,77 t 2 d t 1 h 1 h 2 v š Průřez U-profilu YTONG U-PROFILY 15

16 UPA PROFIL ARMOVANÝ NENOSNÝ Jednoduché ztracené bednění monolitických konstrukcí Minimalizace tepelných mostů Snadná a rychlá montáž Vysoká přesnost Výborná požární odolnost Podklad pro povrchové úpravy shodný se zdivem Ekologická nezávadnost Norma/předpis STO Prefabrikované výrobky z pórobetonu Popis výrobku a použití UPA profily jsou bednící prvky ztracené bednění z pórobetonu. Jsou určeny ke zhotovení železobetonových překladů a průvlaků. Důležitá upozornění UPA profily nejsou nosné. Výztuž v UPA profilech je dimenzována pouze na přepravní a manipulační zatížení. Plná nosnost železobetonových překladů je dosažena až po předepsané době viz. normy pro provádění betonových konstrukcí. Po této době lze rovněž odstranit případné montážní podepření. Profilování Hladké, bez pera a drážky, bez úchopových kapes Rozměrové tolerance Délka: ±3, šířka: ±1,5, výška: ±1 Zpracování UPA profily se ukládají min. 250 na zdivo do tenkovrstvého maltového lože. Pokud železobetonové překlady budou zatíženy až po nabytí jejich plné únosnosti, stačí UPA podepřít uprostřed rozpětí, jinak je nutné zhotovit průběžné montážní podepření. Montážní podepření se smí odstranit až po vytvrdnutí železobetonu. Nesymetrické UPA profily se osazují běžně tak, že silnější pórobetonová bočnice tvoří venkovní líc. Malta Ytong tenkovrstvá zdicí malta Reakce na oheň Třída A1 nehořlavé ČSN EN UPA PROFIL ARMOVANÝ NENOSNÝ

17 Povrchové úpravy Vnitřní omítky: Sádrové a vápenosádrové omítky. Keramické obklady: Přímo na zdivo bez nutnosti předchozí úpravy. Vnější omítky: Lehké omítky určené pro pórobeton, paropropustné a vodoodpudivé. Doporučené vlastnosti: - objemová hmotnost cca 800 až 1200 kg/m 3 - pevnost v tlaku 2 až 5 MPa - pevnost v tahu za ohybu 0,5 MPa - přilnavost 0,2 MPa - nasákavost w 0,5 kg.m -2 h -0,5 - dodržovat tloušťku vrstvy omítek doporučenou výrobcem Technické vlastnosti - UPA profily nenosné UPA + beton C20/25 P4-500 rozměry š x v x d tloušťka vnitřní stěny t 1 šířka výřezu d tloušťka vnější stěny t 2 tloušťka dna h 1 hloubka výřezu h 2 expediční hmotnost maximální světlost l s tíha vč. betonu q d tepelný odpor R prostup tepla U typ kg/ks kn/m m 2 K/W W/m 2 K UPA x 249 x ,08 0,75 1,09 UPA x 249 x ,24 0,96 0,88 UPA x 249 x ,36 1,45 0,62 t 2 d t 1 h 1 h 2 v š Průřez UPA profilu UPA PROFIL ARMOVANÝ NENOSNÝ 17

18 NENOSNÉ PŘEKLADY Snadná a rychlá montáž Nízká hmotnost Vysoká přesnost Omezení mokrého procesu Podklad pro povrchové úpravy shodný se zdivem Ekologická nezávadnost Norma/předpis ČSN EN Překlady Oblast použití Nenosné překlady Ytong NEP jsou pórobetonové prvky armované betonářskou výztuží. Používají se pro vytváření otvorů v nenosném zdivu příček z přesných příčkovek Ytong. Důležitá upozornění Použít se smí pouze produkty, které mají vlastnosti určené vý - robcem a nejsou poškozené. Pře - klady se nedoporučuje zkracovat ani upravovat jejich průřezy. Překlady nejsou nosné, jsou vyztuženy pouze konstrukční výztuží. Zabudovat se smí pouze na výšku (ne na ležato). Profilování Hladké Rozměrové tolerance Délka ±3, šířka ±1,5, výška ±1 Zpracování Překlady se nezkracují ani se neupravují jejich průřezy, jsou hotové a určeny k přímému zabudování. Překlady se kladou do maltového lože, uložení překladů NEP je min Překlady NEP jsou vyztuženy symetricky, nerozlišuje se horní a dolní hrana, při montáži se osazují na výšku (249 ). Potřebná světlost otvorů se u překladů NEP dosáhne větším uložením. Malta Ytong tenkovrstvá zdicí malta Reakce na oheň Třída A1 nehořlavé ČSN EN NENOSNÉ PŘEKLADY

19 Povrchové úpravy Vnitřní omítky: Sádrové a vápenosádrové omítky. Keramické obklady: Přímo na zdivo bez nutnosti předchozí úpravy. Vnější omítky: Lehké omítky určené pro pórobeton, paropropustné a vodoodpudivé. Doporučené vlastnosti omítek: - objemová hmotnost cca 800 až 1200 kg/m 3 - pevnost v tlaku 2 až 5 MPa - pevnost v tahu za ohybu 0,5 MPa - přilnavost 0,2 MPa - nasákavost w 0,5 kg.m -2 h -0,5 - dodržovat tloušťku vrstvy omítek doporučenou výrobcem Technické vlastnosti - nenosné překlady P3,3-600 rozměry š x v x d světlost otvoru max. požární odolnost hmotnost prostup tepla 1] U součinitel tepelné vodivosti λ typ min kg W/m 2 K W/mK NEP 7,5 75 x 249 x ,57 0,16 NEP x 249 x ,25 0,16 NEP 12,5 125 x 249 x ,05 0,16 NEP x 249 x ,90 0,16 1) bez omítek NENOSNÉ PŘEKLADY 19

20 PLOCHÉ PŘEKLADY Snadná manipulace Nízká hmotnost Vysoká únosnost při spřažení s nadezdívkou Minimalizace tepelných mostů Vysoká přesnost Výborná požární odolnost Podklad pro povrchové úpravy shodný se zdivem Ekologická nezávadnost Norma/předpis ČSN EN Překlady Výrobek a použití Ploché překlady Ytong PSF jsou prvky z pórobetonu P4,4-600 vyztužené svařovanou betonářskou výztuží BSt 500. Používají se pro vytváření nadpraží okenních a dveřních otvorů ve zdivu z přesných tvárnic Ytong; v nosných i nenosných stěnách v kombinaci s nadezdívkou. Pro danou tloušťku zdiva se překlad vyskládá z prvků PSF položených na sraz vedle sebe, ze standardně dodávaných prv - ků tak lze vytvořit překlady pro zdivo šířky 125, 150, 250, 300 a 375. Hotový překlad se sestává podle šířky zdiva z jednoho až třech vedle sebe položených prefabrikátů PSF a nadezdívky z přesných tvárnic Ytong. Ploché překlady PSF přitom působí jako zóna přenášející tahové síly, nadezdívka výšky h U 250 (min. 125 ) tvoří tlakovou zónu průřezu. Nadezdívka musí mít v celé délce překladu důkladně maltovány vodorovné i svislé spáry tenkovrstvou zdicí maltou Ytong. Mezery mezi tvárnicemi jsou nepřípustné. Únosnost překladu je dosažena, až když kvalitně provedená nadezdívka dosáhne potřebnou pevnost, tj. cca po 7 dnech. Důležitá upozornění Použít se smí pouze produkty Ytong, které mají vlastnosti určené výrobcem a nejsou poškozené. Překlady se nesmí na stavbě zkracovat ani upravovat jejich průřezy. Pro daný typ PSF se nesmí překročit světlost otvoru (viz. tabulka). Správná poloha překladů ve stavbě je určena šipkami v čelech překladů PSF, tyto šipky musí směřovat vzhůru. Při světlosti otvoru nad 1,25 m se musí překlady montážně podepřít (viz. zpracování). Únosnost překladu je dosažena, až nadezdívka dosáhne potřebnou pevnost. Profilování Hladké Rozměrové tolerance Délka ±3, šířka ±1,5, výška ±1 20 PLOCHÉ PŘEKLADY

21 Malta Tenkovrstvá zdicí malta Ytong (T10) Reakce na oheň Třída A1 nehořlavé ČSN EN požární odolnost 90 minut Povrchové úpravy Vnitřní omítky: Sádrové a vápenosádrové omítky. Keramické obklady: Přímo na zdivo bez nutnosti předchozí úpravy. Vnější omítky: Lehké omítky určené pro pórobeton, paropropustné a vodoodpudivé. Doporučené vlastnosti omítek: - objemová hmotnost cca 800 až 1200 kg/m 3 - pevnost v tlaku 2 až 5 MPa - pevnost v tahu za ohybu 0,5 MPa - přilnavost 0,2 MPa - nasákavost w 0,5 kg.m -2 h -0,5 Technické vlastnosti - ploché překlady P4,4-600 λ = 0,16 W/mK rozměry š x v x d max. světlost hmotnost maximální výpočtové zatížení (vč. vlastní tíhy) q d v [kn/m] při nadezdění h u výšky [] typ kg PSF III/ x 124 x ,8 23,0 37,1 37,1 37,1 37,1 PSF III/ x 124 x ,1 15,9 35,0 35,0 35,0 35,0 PSF III/ x 124 x ,2 13,0 26,4 33,6 33,6 33,6 PSF III/ x 124 x ,6 11,0 21,0 32,2 32,2 32,2 PSF III/ x 124 x ,8 8,5 15,0 25,5 29,7 29,7 PSF III/ x 124 x ,0 6,4 10,7 16,3 25,0 26,2 PSF III/ x 124 x ,3 5,2 8,2 11,8 16,6 22,7 PSF III/ x 124 x ,7 4,2 6,5 9,1 12,2 15,9 PSF III/ x 124 x ,4 3,7 5,4 7,4 9,6 11,8 PSF III/ x 124 x ,2 3,0 4,7 6,2 7,8 9,5 PSF IV/ x 124 x ,4 27,7 44,5 44,5 44,5 44,5 PSF IV/ x 124 x ,3 19,0 42,0 42,0 42,0 42,0 PSF IV/ x 124 x ,3 15,7 31,7 40,3 40,3 40,3 PSF IV/ x 124 x ,5 13,2 25,2 38,6 38,6 38,6 PSF IV/ x 124 x ,6 10,2 18,0 30,7 35,6 35,6 PSF IV/ x 124 x ,7 7,7 12,8 19,6 30,0 31,4 PSF IV/ x 124 x ,7 6,3 9,8 14,2 20,0 27,3 PSF IV/ x 124 x ,1 5,1 7,8 11,0 14,6 19,0 PSF IV/ x 124 x ,7 4,4 6,5 8,9 11,5 14,2 PSF IV/ x 124 x ,4 3,7 5,6 7,4 9,4 11,3 PLOCHÉ PŘEKLADY 21

22 Vzorové skladby překladů stěna tl. 250 stěna tl. 300 stěna tl. 375 Stropní konstrukce Nadezdívka h u h u h u Plochý překlad x PSF III 2 x PSF IV 3 x PSF III Zpracování Překlady PSF se položí do maltového lože tl. 1 3 z tenkovrstvé zdicí malty Ytong. Podle výškového uspořádání zdiva se kladou na horní plochu celých tvárnic nebo do předem připravených výřezů ve tvárnicích (viz. schéma). Ložné plochy musí být rovné, zbaveny nečistot, hrubých výčnělků a prachu. Správná poloha překladů ve stavbě je určena šipkami v čelech překladů PSF, tyto šipky musí směřovat vzhůru. Překlady se na stavbě nesmí zkracovat ani jinak upravovat. Při světlosti otvoru nad 1,25 m se překlady musí uprostřed montážně podepřít. Po usazení překladů se očistí jejich horní plochy od všech nečistot, zejména od prachu. Na důkladně očištěné a bezprašné horní plochy překladů se vyzdí nadezdívka z přesných tvárnic Ytong na tenkovrstvou zdicí maltu Ytong. Maltují se všechny vodorovné (ložné) i svislé (styčné) spáry v celé délce překladu, a to i v případě, že jsou použity tvárnice PDK. Montážní podepření se smí odstranit až po vytvrdnutí malty, ne dříve než za 7 dní od dokončení nadezdívky. V celé ploše promaltovat i u PDK STROPNÍ KONSTRUKCE NADEZDÍVKA PLOCHÝ PŘEKLAD 125 STROPNÍ KONSTRUKCE NADEZDÍVKA PLOCHÝ PŘEKLAD a SVĚTLÁ ŠÍŘKA a a SVĚTLÁ ŠÍŘKA DÉLKA PŘEKLADU DÉLKA PŘEKLADU a 22 PLOCHÉ PŘEKLADY

23 STROPNÍ SYSTÉM Tradiční vložkový strop Vysoká variabilita Snadná a rychlá montáž Vhodný i pro svépomocnou výstavbu Výborná požární odolnost Ekologická nezávadnost Norma/předpis Vložky: STO Nosníky: ČSN, EN, STO... dle dodavatele Beton: ČSN EN Popis výrobku a použití Ytong bílý strop je variabilní stropní konstrukce, která se zhotovuje na stavbě z prefabrikovaných železobetonových nosníků (od subdodavatelů Xella), stropních vložek Ytong z pórobetonu P4-500, monolitické zálivky a přebetonování z betonu C20/25. Konstrukce tvoří po zmonolitnění železobetonový žebrový strop s konstrukční tloušťkou od 240. Třídu betonu, tloušťku přebetonování a vyztužení závazně určuje individuální statický výpočet. Strop je určen především pro bytové a občanské stavby. Stropní nosníky Stropní nosníky tvoří příhradová prostorová svařovaná výztuž kotvená do betonové patky obdélníkového průřezu s rozměry 120 x 40 (příp. 130 x 40 dle dodavatele). Celková výška nosníků vč. horní výztuže (dle dodavatele a statiky) cca Beton: C20/25 Výztuž: (R), BSt. 500 S, KR, WR, M Vyztužení: viz. tab. dodavatele Standardní osové rozteče: 680 (max 690 ) Délky nosníků: od 1,00 m do 7,60 m á 0,20 m. Rozměrové tolerance: délka +50/-10, šířka ±3, výška ±3. Stropní vložky Ytong stropní vložky jsou z pórobetonu tř. P4-500, šířka 599, výška 200, délka 249. Pro uložení na nosníky mají po stranách vyřezány ozuby šířky 20 a výšky 40. Vložky lze použít i pro jiné stropní systémy s výškou paty nosníků 40. Rozměrové tolerance: šířka ±1,5, výška ±1,5, délka ±1,5. Reakce na oheň Třída A1 nehořlavé ČSN EN STROPNÍ SYSTÉM 23

24 Základní vlastnosti materiálu stropních vložek třída pórobetonu: P4-500 Pevnost v tlaku 4,0 N/ 2 Objemová hmotnost v suchém stavu max. 500 kg/m 3 Součinitel tepelné vodivosti λ 10 DRY (P=50% ČSN EN 1745) 0,12 W/mK Faktor difúzního odporu μ (ČSN EN 1745) 5/10 - Měrná tepelná kapacita c (ČSN EN 1745) 1,0 kj/kg.k Vlhkostní přetvoření ε 0,2 /m Přídržnost 0,3 N/ 2 Únosnost vložky min. 4,2 kn Stropní vložky - technické vlastnosti, expediční údaje pórobeton tř. rozměry š x v x d kusů na m 2 stropu kusů na paletě objem na paletě obsah palety expediční hmotnost expediční hmotnost ks/m 2 ks/pal m 3 /pal m 2 /pal kg/ks kg/pal P x 200 x 249 5,9 42 1,252 7,14 21,0 902 Stropní nosníky - sortiment, základní parametry, informační tabulka délka nosníku světlost max. hmotnost max. výztuž spodní 1) výztuž horní 1) výztuž diag. 1) délka nosníku světlost max. hmotnost max. výztuž spodní 1) výztuž horní 1) výztuž diag. 1) kg kg ) poznámka: výztuž a její uspořádání se může lišit dle zvyklostí dodavatele, rozhodující je únosnost nosníků dle statického výpočtu 24 STROPNÍ SYSTÉM

25 Informační (orientační) tabulka použití stropních nosníků pro stropy tl. 250, 280 a 300 podle ČSN EN 1990, ČSN EN a ČSN EN , beton C20/25 délka nosníku světlost tlouštka stropu 250 (nadbetonování 50 ) tlouštka stropu 280 (nadbetonování 80 ) tlouštka stropu 300 (nadbetonování 100 ) l l s M Rd V Rd,c q d,max M Rd V Rd,c q d,max M Rd V Rd,c q d,max knm kn kn/m 2 knm kn kn/m 2 knm kn kn/m ,8 12,4 8,3 11,1 13,1 8,7 11,9 13,5 8, ,8 12,4 5,6 11,1 13,1 5,7 11,9 13,5 5, ,6 14,2 7,5 16,5 15,0 7,8 17,8 15,4 8, ,6 14,2 5,4 16,5 15,0 5,5 17,8 15,4 5, ,6 14,2 3,8 16,5 15,0 3,8 17,8 15,4 3, ,2 15,0 3,8 19,5 15,8 3,8 21,0 16,3 3, ,2 15,8 3,9 22,9 16,7 3,9 24,8 17,2 3, ,8 17,6 4,1 29,0 18,2 4, ,3 19,5 4, ,3 19,5 3, ,1 22,2 6,4 M Rd V Rd,c q d,max moment únosnosti únosnost betonového průřezu ve smyku maximální návrhové zatížení stropu kromě vlastní tíhy Poznámka: Informační tabulky nenahrazují statický výpočet, který je pro uvedené konstrukce nutný. Upozornění Jedná se o vodorovnou nosnou konstrukci, zhotovovanou na stavbě, která podléhá individuálnímu statickému dimenzování a posouzení! Výrobce nepřebírá odpovědnost za eventuální škody vzniklé neodbornou aplikací. STROPNÍ SYSTÉM 25

26 ZPRACOVÁNÍ Kvalita zabudovaných prvků konstrukce - Zabudovat se smí jen prvky předepsaných technických parametrů; - Výztuž stropních nosníků, betonové zálivky a ztužovacího věnce musí být před zabudováním zbavená nečistot, okují a koroze; - Silně poškozené díly se nesmí použít (prasklá patka nosníku, zdeformovaná nebo přetržená výztuž, rozlomená stropní vložka, vložka s vylomeným ozubem). Manipulace a skladování Se stropními nosníky se musí manipulovat tak, aby nenastal jejich nebezpečný průhyb a následné poškození. Při manipulaci jeřábem se doporučuje používat vahadlo, které umožní uchycení nosníku ve více styčnících příhradové výztuže. Nosník musí být zavěšený tak, aby jeho těžiště bylo pod středem vahadla, rozestupy závěsů max. 1,40 m a volné konce nosníku nebyly delší než 1,00 m. Tyto údaje platí i pro rozmístění prokladů při skladování nosníků. Nosníky se mohou na zpevněné ploše ukládat maximálně v šesti vrstvách s proklady umístěnými svisle nad sebou. Montážní podepření Před pokládáním stropních nosníků je nutné zhotovit dostatečně tuhou únosnou zavětrovanou podpěrnou konstrukci, která zamezí průhybu nosníků, případně umožní vytvoření požadovaného předpětí navýšením středů o statikem předepsanou hodnotu. Maximální vzdálenost podpěr nosníků je 1,60 m. Při zhotovování stropních konstrukcí ve více podlažích nad sebou musí být podepřeny i spodní stropy a podpěry musí být umístěné svisle nad sebou. Montážní podepření lze odstranit až po dosažení předepsaných pevností betonu a nosnosti všech podpíraných konstrukcí. Uložení stropních nosníků Stropní nosník musí dosedat na nosnou konstrukci celou svojí úložnou plochou. Délka uložení je dána projektem, běžně 150. Úložná plocha na koruně nosné zdi musí být vodorovná a zbavená nečistot. Případné nerovnosti se srovnají hoblíkem nebo cementovou maltou. Pokládání stropních vložek Stropní vložky se ukládají na sucho na nosníky, vzájemně na sraz. Krajní pole vložek se může uložit přímo na zdivo. Minimální uložení vložek je 20. Montážní stav Staticky zajištěný a dostatečně montážně podepřený strop je pochůzný. Přesun hmot kolečkem po stropě je možný jen na předem položených fošnách. Na stropě se v montážním stavu nesmí skladovat stavební materiál. Betonáž Před betonáží musí stavební dozor překontrolovat podpěrnou konstrukci a vyhotovení stropu. Strop je třeba před betonáží řádně provlhčit. Beton C20/25 konzistence S3 je nutné zhutňovat pomocí vibrátoru a je nutné celý strop vybetonovat v jednom sledu bez přerušení. Betonáž lze provádět pouze při vhodných klimatických podmínkách (nad +5 C). Přítomnost osob pod stropem při betonáži je zakázaná! 26 STROPNÍ SYSTÉM

27 1 Ytong přesné tvárnice 2 Podlaha 3 Dobetonovávka C20/25 4 Ytong stropní vložka 5 Omítka 6 Stropní nosník 7 Omítková síť 8 Ztužující věnec 9 Uložení vložky na zdivo min. 20 Řez stropní konstrukcí Ytong stropní nosník Úložné lůžko stropních nosníků Ytong stropní vložka krajní řada Ytong nosná stěna Montážní podepření se zavětrováním Montážní podepření STROPNÍ SYSTÉM 27

28 VĚNCOVÁ TVÁRNICE Optimální izolace věnce Snadná a rychlá montáž Jednoduché ztracené bednění Nízká objemová hmotnost Snadná opracovatelnost Výborná požární odolnost Podklad pro povrchové úpravy shodný se zdivem Ekologická nezávadnost Norma/předpis ČSN EN Specifikace zdicích prvků Popis výrobku a použití Věncová tvárnice je dvouvrstvá deska složená z pórobetonové tvárnice P4-500 tloušťky 75 a minerální tepelné izolace tl. 50. Věncové tvárnice se používají jako vnější ztracené bednění pozedních věnců a stropů. Zpracování K vyzdívání na tenkovrstvou maltu po užívat pouze produkty, které mají vlastnosti určené výrobcem. Pro zdění používat tenkovrstvou maltu Ytong. Maltu nanášet v doporučené konzistenci přesnou zubatou lžící Ytong a zásadně dbát na plnoplošné vymaltování celých spar. Osazují se tak, že pórobeton tvoří venkovní vrstvu, izolace vnitřní vrstvu dílce. Profilování Hladké, bez pera a drážky, bez úchopových kapes Rozměrové tolerance Délka, šířka: ±1,5, výška ±1 Malta Ytong tenkovrstvá zdicí malta Reakce na oheň Třída A1 nehořlavé ČSN EN Povrchové úpravy Vnější omítky: Lehké omítky určené pro pórobeton, paropropustné a vodoodpudivé. Doporučené vlastnosti omítek: - objemová hmotnost cca 800 až 1200 kg/m 3 - pevnost v tlaku 2 až 5 MPa - pevnost v tahu za ohybu 0,5 MPa - přilnavost 0,2 MPa - nasákavost w 0,5 kg.m -2 h -0,5 - dodržovat tloušťku vrstvy omítek doporučenou výrobcem Keramické obklady: Přímo na zdivo bez nutnosti předchozí úpravy 28 VĚNCOVÁ TVÁRNICE

29 Technické vlastnosti - věncová tvárnice pórobeton tř. P4-500 rozměry š x v x d výpočtová hmotnost výpočtová hmotnost součinitel tepelné vodivosti λ tepelný odpor R prostup tepla U difuze μ kg/m 2 kg/mb W/mK m 2 K/W W/m 2 K P x 249 x ,25 0,15 0,50-9,0 Izolace 50 x 249 x ,25 0,04 1,25-2,5 Věncová tvárnice 125 x 249 x ,50-1,75 0,52 - VĚNCOVÁ TVÁRNICE 29

30 STROPNÍ DÍLCE A STŘEŠNÍ DÍLCE Na zakázku průmyslově vyráběné vyztužené dílce Dimenzování dle požadavků zákazníka Snadná a rychlá montáž Okamžitá únosnost Bez montážního podepření a bednění Montáž za každého počasí Omezení mokrého procesu na stavbě Nízká objemová hmotnost Výborné stavebně fyzikální vlastnosti Podklad pro povrchové úpravy shodný se zdivem Ekologická nezávadnost Norma/předpis EN Výrobek a použití Pórobetonové prefabrikované vyztužené panely určené pro nosnou konstrukci stropů a střech v bytové, občanské a průmyslové výstavbě. Po uložení jsou panely okamžitě nosné. Rozměrové tolerance Délka ±5, šířka a výška ±3 Profilování Čela: Hladká Podélné plochy: Pero, drážka (příp. zalévací drážka) Dimenzování Stropní a střešní dílce se dimenzují individuálně (zakázková výroba) podle EN Údaje v níže uvedené tabulce jsou orientační. Zpracování Dílce se pokládají zpravidla autojeřábem pomocí speciálních montážních kleští. Povrch úložných konstrukcí (horní hrany zdiva) musí být rovný a hladký, aby se umožnilo uložení dílců plnou plochou na podklad. Po uložení panelů se po obvodě stropu vyzdí věncové tvárnice. Mezi panely a věncovkami se vyarmují ztužující věnce. U panelů se zalévacími drážkami se výztuž vloží rovněž do podélných zalévacích drážek. Poté se provede betonáž věnců a zalití drážek betonem dle projektu. 30 STROPNÍ DÍLCE A STŘEŠNÍ DÍLCE

31 Důležitá upozornění - zabudovat se smí pouze dílce nepoškozené (dopravou, manipulací) - dílce se vyrábí na míru dle požadavků zákazníka, na stavbě se nesmí zkracovat ani jinak tvarově upravovat - správná poloha dílce ve stavbě je určena šipkami v čelech panelů, tyto šipky musí vždy (tj. i při dopravě a montáži) směřovat vzhůru - výroba a dimenzování panelů se provádí dle EN Reakce na oheň Třída A1 nehořlavé ČSN EN Povrchové úpravy Podhled s přiznanými spárami: - přestěrkování - nátěr Podhled hladký: - zatmelení spar - vyztužení pruhy sítí přes spáry - stěrka nebo vnitřní sádrová (vápenosádrová) omítka Horní povrch: - podlahové nebo střešní vrstvy dle projektu Vlastnosti materiálu Minimální uložení dílců na konstrukce třída pórobetonu: P3,3-600 P4,4-600 Pevnost v tlaku 3,3 4,4 N/ 2 podklad Zděná konstrukce min. uložení 100 Vlastní tíha expediční 8,4 8,4 kn/m 3 Součinitel tepelné vodivosti λ 0,16 0,18 W/mK Faktor difúzního odporu μ 5/10 5/10 - Požární odolnost min Železobetonová konstrukce 100 1) Ocelová konstrukce 50 1) Dřevěná konstrukce 100 1) 1) minimálně však 1/80 rozpětí Sortiment a technické vlastnosti dílců třída rozměry š x v x max.d exped. hmotnost orientační hodnoty závislosti rozpětí a provozního zatížení (užitné + nahodilé) 2) kg/m 2 1,5 2,0 2,5 3,0 3,5 4,0 4,5 kn/m 2 P3, x 150 x ,00 3,80 3,50 3,30 3,10 NE NE m P3, x 200 x ,40 5,00 4,60 4,40 4,20 NE NE m P3, x 240 x ,00 5,90 5,50 5,20 4,90 NE NE m P4, x 200 x ,00 5,00 5,00 5,00 4,90 4,80 4,60 m P4, x 240 x ,00 6,00 6,00 5,90 5,70 5,50 5,30 m 2) dimenzování individuálně dle EN STROPNÍ DÍLCE A STŘEŠNÍ DÍLCE 31

32 SCHODIŠŤOVÉ STUPNĚ Snadná a rychlá montáž Okamžitá únosnost Vysoká variabilita - řešení na míru Výrazná úspora nákladů Vysoká přesnost Výborná požární odolnost Podklad pro povrchové úpravy shodný se zdivem Ekologická nezávadnost Norma/předpis STO Prefabrikované výrobky z pórobetonu Výrobek a použití Schodištové stupně Ytong SCH jsou prvky z pórobetonu P3,3-600 vyztužené svařovanou betonářskou výztuží BSt Schodišťové stupně slouží pro zhotovení schodišť v interiéru rodinných příp. bytových domů. Použití v exteriéru se nepředpokládá. Stupně se osazují po obou stranách na zdivo (podezdění) do maltového lože, standardní uložení je 150 na každé straně. Stupně lze podezdívat nebo zazdít do zdiva. Výška a šířka schodišťových stupňů na stavbě se řeší odpovídající tloušťkou maltového lože, podezděním a přesahem stupňů přes sebe, viz. konstrukční detaily. Stupně nejsou určeny pro schodiště s jednou středovou schodnicí, působí jako prosté nosníky, uložení je nutné vždy na obou stranách. Po vyzdění se stupně opatří shora obkladem, zespoda lze provést omítku, obklad SDK deskami apod. Profilování Hladké Rozměrové tolerance Délka ±3, šířka ±1,5, výška ±1 Malta Tenkovrstvá zdicí malta Ytong Normální zdicí malta MVC Reakce na oheň Třída A1 nehořlavé ČSN EN požární odolnost 90 minut Povrchové úpravy Shora: Všechny běžné obklady jako keramický obklad, přírodní kámen, dřevo atd. Zdola: Omítka sádrová, vápenosádrová, sádrokarton, dřevo atd. 32 SCHODIŠŤOVÉ STUPNĚ

33 POINT_4 POINT_ POINT_4 Technické vlastnosti - schodištové stupně P3,3-600 λ = 0,16 W/mK rozměry š x v x d světlost hmotnost zatížení q dov typ kg/m 2 ks kn/m 2 SCH x 150 x ,00 SCH x 150 x ,00 SCH x 150 x ,00 SCH UNI 600 x 150 x ,00 Poznámka: Atypické stupně max. rozměrů 600 x 150 x 1800 lze vyrobit pouze na zvláštní zakázku po dohodě s výr. závodem nebo lze jednoduše tvarově upravit přímo na stavbě. HH. podlahy HH. schodu HH. schodu 0-50 Maltová spára proměnné tloušťky Maltová spára proměnné tloušťky HH. podlahy 071 Výstupní rameno 052 Ytong - stropní konstrukce 071 Ytong - schody 822 Podhled 841 Kročejová izolace 842 Plovoucí podlaha 900 Vrstvy podlahy Nástupní rameno SCHODIŠŤOVÉ STUPNĚ 33

34 TEPELNĚIZOLAČNÍ DESKY YTONG MULTIPOR Nová generace tepelné izolace Tvarová stálost Vynikající paropropustnost Nehořlavost Jednoduchá aplikace Vynikající komptabilita s tvárnicemi Ytong Specifikace Minerální tepelněizolační deska, Evropská technická registrace ETA-05/0093 Obchodní název Ytong Multipor Použití Tepelněizolační podhledy na stropy podzemních garáží, sklepů, přejezdů a podjezdů. Venkovní zateplení obvodových konstrukcí a střech. Profilování Přesné desky tloušťky 50, 60, 80, 100, 120, 140, 160, 180 a 200 s hladkými styčnými plochami. Rozměrová tolerance ±2,0 Reakce na oheň Třída A1 nehořlavé ČSN EN Požární odolnost Multiporem lze zvýšit požární odolnost železobetonových konstrukcí. V tom případě 1 Multiporu nahradí 1,5 betonové krycí vrstvy. Povrchové úpravy V závislosti na způsobu použití. Pro zateplovaní systémy stanovené v technickém osvědčení pro každý typ. Doplňkové produkty Malty Nářadí Balení Ve fóliích na paletách o rozměru 1200 x TEPELNĚIZOLAČNÍ DESKY YTONG MULTIPOR

35 Ytong Multipor - tepelněizolační desky tloušťka desek rozměry š x v x d souč. tepel. vodivosti λ tepelný odpor R expediční hmotnost palety kusů na paletě kusů na m 2 plocha na paletě spotřeba malty W/mk m 2 K/W kg/pal ks/pal ks/m 2 m 2 /pal kg/m x 390 x 600 0,045 1, ,3 33,70 3, x 390 x 600 0,045 1, ,3 28,08 3, x 390 x 600 0,045 1, ,3 21,06 3, x 390 x 600 0,045 2, ,3 16,85 3, x 390 x 600 0,045 2, ,3 14,04 3, x 390 x 600 0,045 3, ,3 11,23 3, x 390 x 600 0,045 3, ,3 9,83 3, x 390 x 600 0,045 4, ,3 8,42 3, x 390 x 600 0,045 4, ,3 8,42 3,3 Technické vlastnosti materiálu Hodnota Jednotka Hrubá objemová hmotnost cca 115 kg/m 3 Odolnost vůči tlaku 0,350 N/ 2 Odolnost vůči tahu 0,080 N/ 2 Tepelná vodivost λ = 0,045 W/(m.K) Faktor difuzního odporu μ = 3 TEPELNĚIZOLAČNÍ DESKY YTONG MULTIPOR 35

36 VÁPENOPÍSKOVÉ TVÁRNICE SILKA Rw=55dB Ideální řešení pro akustické a štíhlé nosné stěny Dokonale kompatibilní se systémem Ytong Přesná a rychlá stavba Zdravý přírodní materiál Příznivé mikroklima staveb Vysoká akumulace tepla Specifikace Zdicí vápenopískové tvárnice kategorie I. Norma EN Specifikace zdicích prvků, Část 2: Vápenopískové zdicí prvky Použití Nosné a ztužující stěny s vysokou únosností a zvukovou izolací. Výplňové a požární stěny. Formáty 5 DF, 7 DF, 8 DF, 10 DF Profilování S dvojitým perem a drážkou a úchopovými kapsami Rozměrová tolerance Délka/šířka: ±2,0 výška: ±1,0 pro maltu GPLM, TLM a TLMP Reakce na oheň Třída A1 nehořlavé dle EN Zpracování Přesné zdění na tenké maltové lože, plnoplošné maltování celé ložné spáry. Pro nanášení malty se používá zubatá lžíce odpovídající šířky. Zdicí malta Tenkovrstvá zdicí malta Silka pro vápenopískové tvárnice. Povrchové úpravy Hotové omítkové směsi pro vápenopískové zdivo. Keramické obklady je možné lepit flexibilními lepidly přímo na zdivo. Kombinace s jinými stavebními materiály Vzhledem k téměř identickému materiálovému složení se Silka snadno kombinuje s pórobetonovými výrobky na bázi písku Ytong. Při zohlednění rozdílů mezi materiály je možné tvárnice Silka kombinovat i s keramickým zdivem. Balení Ve fóliích na dřevěných paletách. 36 VÁPENOPÍSKOVÉ TVÁRNICE SILKA

37 Sortiment, technické vlastnosti, expediční údaje Tvárnice pro nosné stěny a stěny se zvýšenými zvukově izolačními vlastnostmi značka výrobku formát rozměry š x v x d součinitel prostupu tepla U při u=0% tepelný odpor R při u=0% neprůzvučnost Rw hmotnost 1 ks spotřeba malty na 1 m 2 počet tvárnic na 1 m 2 počet kusů na paletě obsah palety plocha zdiva na paletě W/m 2 K m 2 K/W db kg kg/m 2 ks/m 2 ks m 3 m 2 S DF 150 x 248 x 248 3,21 0, ,9 2, ,591 4,00 S DF 200 x 248 x 248 2,79 0, ,8 3, ,984 5,00 S DF 240 x 248 x 248 2,52 0, ,8 3, ,945 4,00 S DF 300 x 248 x 248 1,86 0, ,7 4, ,886 3,00 Základní vlastnosti materiálu a zdiva S S jednotka odkaz na EN Charakteristická hodnota pevnosti v tlaku N/ 2 EN Průměrná hodnota pevnosti v tlaku N/ 2 EN Střední hodnota objemové hmotnosti kg/m 3 EN Součinitel tepelné vodivosti λ 10 DRY 1,05 0,81 W/mK EN 1745 Faktor difuzního odporu μ 5/25 5/25 - EN 1745 Měrná tepelná kapacita c J/kg.K EN 1745 Vlhkostní přetvoření ε -0,2-0,2 /m - Charakteristická hodnota pevnosti v tlaku f k 10,2 6,6 N/ 2 EN Hmotnost zdiva kg/m 3 - VÁPENOPÍSKOVÉ TVÁRNICE SILKA 37

38 SILKA U-PROFILY Jednoduché ztracené bednění Snadná a rychlá montáž Výborná požární odolnost Podklad pro povrchové úpravy shodný se zdivem Ekologická nezávadnost Norma/předpis DIN V 106 Popis výrobku U-profily Silka jsou vápenopískové bednící prvky. Jsou určeny jako ztracené bednění ke zhotovení překladů, průvlaků a věnců ve zdivu z vápenopískových tvárnic. Důležitá upozornění U profily nejsou nosné. Montážní podepření lze odstranit až po předepsané době - viz normy pro provádění betonových konstrukcí. Profilování Hladké, bez pera a drážky. Rozměrová tolerance Délka, šířka: ±3,0, výška: ±4,0 Reakce na oheň Třída A1 nehořlavé dle EN Zdicí malta Tenkovrstvá zdicí malta Silka pro vápenopískové tvárnice. Povrchové úpravy Hotové omítkové směsi pro vápenopískové zdivo. NOVINKA Technické vlastnosti - Silka U-profily S12 rozměry š x v x d tloušťka stěny t 1 = t 2 šířka výřezu d tloušťka dna h 1 hloubka výřezu h 2 expediční hmotnost kusů na 1 mb tíha vč. betonu q tepelný odpor R prostup tepla U kg/ks ks/mb kn/m m 2 K/W W/m 2 K U 24-8DF 240 x 238 x , ,5 4,1 1,27 0,20 2,72 U 11,5-4DF 115 x 238 x , ,7 4,1 0,59 0,09 3,78 38 SILKA U-PROFILY

39 YTONG - SPOJKA ZDIVA Jednoduché a přitom pevné ukotvení příčky k nosné stěně Jednoduché přizpůsobení délky spojky Zabezpečení spoje nenosné příčky s nosnou stěnou Nerezová ocel Výrobek Nerezová ocel Použití Ukotvení příčky k nosnému nebo obvodovému zdivu. Ytong - spojka zdiva délka () šířka () balení (ks/balík) Zpracování Spojka zdiva se klade do tenkovrstvé malty ložných spar tvárnic. Spojku je možné ohnout do tvaru L a dodatečně použít na zakotvení příčky k nosné konstrukci (kotvení do pórobetonového zdiva pomocí hřebíků s nerezovou úpravou). V praxi se používá přichycení příčky spojkou v každé druhé nebo třetí ložné spáře. Spojka zdiva aplikovaná při stavbě nosné konstrukce. Dodatečné ukotvení k nosné konstrukci pomocí hřebíků s nerezovou úpravou. YTONG - SPOJKA ZDIVA 39
