1 ZÁPADOČESKÁ UNIVERZITA V PLZNI FAKULTA ELEKTROTECHNICKÁ KATEDRA APLIKOVANÉ ELEKTRONIKY A TELEKOMUNIKACÍ DIPLOMOVÁ PRÁCE Bc. Ondřej Daněk 2012

2 ZÁPADOČESKÁ UNIVERZITA V PLZNI FAKULTA ELEKTROTECHNICKÁ KATEDRA APLIKOVANÉ ELEKTRONIKY A TELEKOMUNIKACÍ DIPLOMOVÁ PRÁCE Vliv zástavby reproduktoru na vibrace dveří automobilu vedoucí práce: Ing. Oldřich Tureček Ph.D autor: Bc. Ondřej Daněk

3

4 Anotace Daněk, O. Vliv zástavby reproduktoru na vibrace dveří automobilu. Západočeská univerzita v Plzni, Fakulta elektrotechnická, Katedra aplikované elektroniky a telekomunikací, 2012, x s., vedoucí práce: Ing. Oldřich Tureček Ph.D. Tato diplomová práce se zabývá nestandardním způsobem určení rezonančních frekvencí dveří automobilu bez použití speciálních metod měření vibrací. Je zde využíváno sledování parametrů reproduktorů, které jsou používány při ozvučení automobilu. Metoda využívá buzení vibrací z reproduktoru vestavěného ve dveřích, jde proto o rychlé a efektivní zjištění problematických frekvencí tohoto mechanického systému. Funkčnost metody byla ověřena na konkrétních dveřích osobního automobilu. Klíčová slova Vibrace dveří, reproduktor, celkové harmonické zkreslení, modulační zkreslení, Pulse

5 Annotation Daněk, O. Effects of vibration on building speaker of the car door. University of West Bohemia in Pilsen, Faculty of electrical engineering, Department of applied electronics and telecommunications, 2012, x s., head: Ing. Oldřich Tureček Ph.D. The master theses presents non-standard way to determine resonant frequencies of the car door without using special methods for measuring vibrations. There are used monitoring of speaker parameters, which are normally defined for measuring car sound system. This method is excited by built-in speaker, it is therefore a fast and efficient detection of these problematic frequencies. The functionality of the method was tested on specific car door. Key words Vibration of the door, speaker, total harmonic distortion, modulation distortion, Pulse

6 Prohlášení Předkládám tímto k posouzení a obhajobě diplomovou práci, zpracovanou na závěr studia na Fakultě elektrotechnické Západočeské univerzity v Plzni. Prohlašuji, že jsem tuto diplomovou práci vypracoval samostatně, s použitím odborné literatury a pramenů uvedených v seznamu, který je součástí této diplomové práce. Dále prohlašuji, že veškerý software, použitý při řešení této diplomové práce, je legální. V Plzni dne Jméno příjmení

7 Poděkování Děkuji vedoucímu práce Ing. Oldřichu Turečkovi Ph.D. za odborné vedení při zpracování této diplomové práce, za vstřícný přístup a věcné připomínky. Děkuji také své rodině za podporu a toleranci.

8 Obsah 1 Úvod Cíle práce Popis dveří Parametry reproduktorů Celkové harmonické zkreslení Definice Měřící signály Parametry použitých měřících signálů pro měření THD Tvorba měřícího signálu Modulační zkreslení Definice Měřící signály Parametry použitých měřících signálů pro měření modul. zkreslení Tvorba měřícího signálu Měřící řetězec Prvky řetězce Generování měřících signálů Zesilovač Voltmetr Reproduktor Bezodrazová komora Měřící mikrofon Analyzátor Blokové schéma Měřící šablony Postup vytvoření a vlastnosti

9 8 Vyhodnocování měření Základní popis Vyhodnocení THD Vyhodnocení modulačního zkreslení Práce s vyhodnocovacími šablonami Vlastní měření Využití měření nelinearit k určení rezonančních frekvencí Uspořádání měřené soustavy Měření THD Měření modulačního zkreslení Tabulka problematických frekvencí Ověření metody Měřící řetězec Blokové schéma Prvky měřícího řetězce Uspořádání měřené soustavy Popis měřící šablony Vyhodnocování měření Odezvy v určených bodech Grafy Tabulka problematických frekvencí Grafické porovnání problematických frekvencí Závěr Použitá literatura Použité internetové zdroje Přílohy

10 1 Úvod 1.1 Cíle práce Cílem této diplomové práce je navrhnout a zrealizovat rychlý a efektivní způsob stanovení rezonančních frekvencí dveří automobilu. Parazitní rezonance dveří, případně dalších mechanických částí automobilu, je velmi omezujícím faktorem při řešení ozvučovacího systému automobilu. Znalost těchto rezonančních frekvencí je nutná při řešení například tlumení dveří, případně pro nastavení parametrů zvukového systému automobilu. Metoda stanovení vibrací má být postavena na metodě měření parametrů zvukového systému vozu. Celá sestava dveří má být buzena signálem přímo z vestavěného reproduktoru. Je nutno vycházet z možností a způsobu umístění reproduktorů. Měřící řetězec i způsob měření musí vycházet z metody měření parametrů ozvučovacího systému vozu. Použití měřící metody se předpokládá v provozních testech zvukových systémů prototypů automobilů. 3

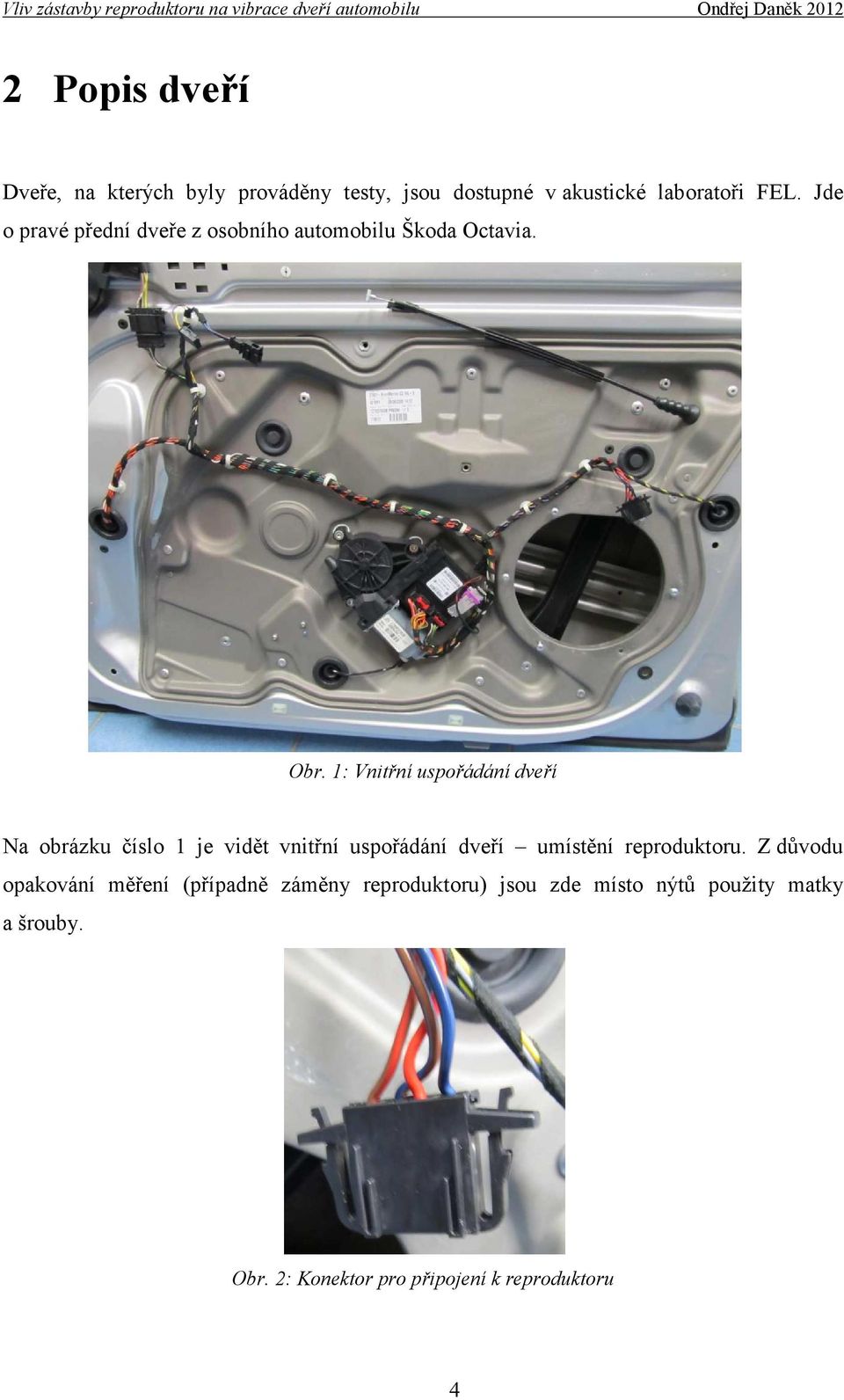

11 2 Popis dveří Dveře, na kterých byly prováděny testy, jsou dostupné v akustické laboratoři FEL. Jde o pravé přední dveře z osobního automobilu Škoda Octavia. Obr. 1: Vnitřní uspořádání dveří Na obrázku číslo 1 je vidět vnitřní uspořádání dveří umístění reproduktoru. Z důvodu opakování měření (případně záměny reproduktoru) jsou zde místo nýtů použity matky a šrouby. Obr. 2: Konektor pro připojení k reproduktoru 4

12 Připojení reproduktoru ve dveřích je realizováno pomocí konektoru na obrázku číslo 2. Jsou zde 4 vodiče: červený a červenohnědý vstup do reproduktoru modrý a modrohnědý cesta k reproduktoru ve sloupku Obr. 3: Konektor pro připojení dveří S kabelovým svazkem automobilu jsou reproduktory ve dveřích spojeny konektorem (obr. 3). 3 Parametry reproduktorů Reproduktor je elektroakustický měnič, jehož vlastnosti jsou dány těmito parametry: impedance vstupní napětí frekvenční charakteristika akustický tlak akustický výkon vyzařovací charakteristika nelinearity (harmonické zkreslení, modulační zkreslení, ) závislost na teplotě a vlhkosti rozptyl magnetického pole rozměry, váha, připojení vodiče Pro účely stanovení vibrací dveří je využíváno sledování harmonického a modulačního zkreslení reproduktoru. 5

13 4 Celkové harmonické zkreslení Měření celkového harmonického zkreslení reproduktorů je přesně definováno v normách ČSN EN Definice celkové harmonické zkreslení se vyjadřuje jako celkový akustický tlak p t měření je možno provádět ve volném poli nebo volném poloprostoru vstupní sinusový signál se vzrůstající frekvencí do Hz možný skokový nebo kontinuální růst frekvence vzdálenost měřícího mikrofonu od měřeného reproduktoru 1 metr celkové harmonické zkreslení vyjádřené v procentech je dáno vzorcem: (1) kde: p 2f druhá harmonická p 3f třetí harmonická p nf n-tá harmonická p t. první harmonická celkové harmonické zkreslení vyjádřené v decibelech je dáno vzorcem: (2) nutnost použít dostatečně velkou vzorkovací frekvenci ke korektnímu navzorkování měřeného signálu doporučeno použít Hanningovo okno THD total harmonic distortion = celkové harmonické zkreslení 6

14 4.2 Měřící signály Jak už bylo zmíněno v kapitole 4.1, je potřeba pro měření celkového harmonického zkreslení generovat skupinu sinusových signálů s definovanou amplitudou a frekvencemi Parametry použitých měřících signálů pro měření THD Pro měření THD budeme potřebovat několik zkušebních signálů: 1. Sinusový signál se skokovým růstem frekvence v 1/3 oktávy: frekvenční rozsah: 40 Hz Hz doba trvání jedné frekvence: 3 s vzorkovací frekvence: Hz (omezeno možnostmi generátoru viz kapitola 6.1.1) 16 bitové kvantování velikost amplitudy: určeno voltmetrem 2. Sinusový signál se skokovým růstem frekvence v 1/6 oktávy: frekvenční rozsah: 40 Hz Hz doba trvání jedné frekvence: 3 s vzorkovací frekvence: Hz (omezeno možnostmi generátoru viz kapitola 6.1.1) 16 bitové kvantování velikost amplitudy: určeno voltmetrem Vzhledem k nastavení kroku mezi frekvencemi FFT analyzátoru (df = 4 Hz) je nutné zkorigovat hodnoty frekvencí. Ty se musí přesně shodovat s frekvenčním rozlišením FFT analyzátoru (viz kapitola 7.1 bod 6). Konkrétní frekvenční řady použitých měřících signálů v Hz: 1. Sinusový signál se skokovým růstem frekvence v 1/3 oktávy: 40, 52, 64, 80, 100, 124, 160, 200, 252, 316, 400, 500, 632, 800, 1 000, 1 252, 1 600, 2 000, 2 500, 3 152, 4 000, Sinusový signál se skokovým růstem frekvence v 1/6 oktávy: 40, 44, 52, 56, 64, 72, 80, 92, 100, 112, 128, 144, 160, 180, 204, 228, 256, 284, 320, 360, 404, 452, 508, 572, 640, 720, 808, 904, 1 016, 1 040, 1 280, 1 436, 1 612, 1 812, 2 032, 2 280, 2 560, 2 876, 3 224, 3 620, 4 064, 4 560,

15 4.2.2 Tvorba měřícího signálu Veškeré měřící signály byly vytvořeny v programu Sony Sound Forge. Tento program je dostupný v akustické laboratoři FEL. Volbou Tools Synthesis Simple se dostaneme do okna generátoru. Obr. 4: Okno generátoru V tomto okně (obr. 4) můžeme nastavovat parametry generovaného signálu jako například frekvenci, dobu trvání, amplitudu a tvar. Parametry měřícího signálu: frekvence: konkrétní frekvenční řada (viz kapitola 4.2.1) doba trvání: 3 s tvar: sinusový amplituda: -1 db 8

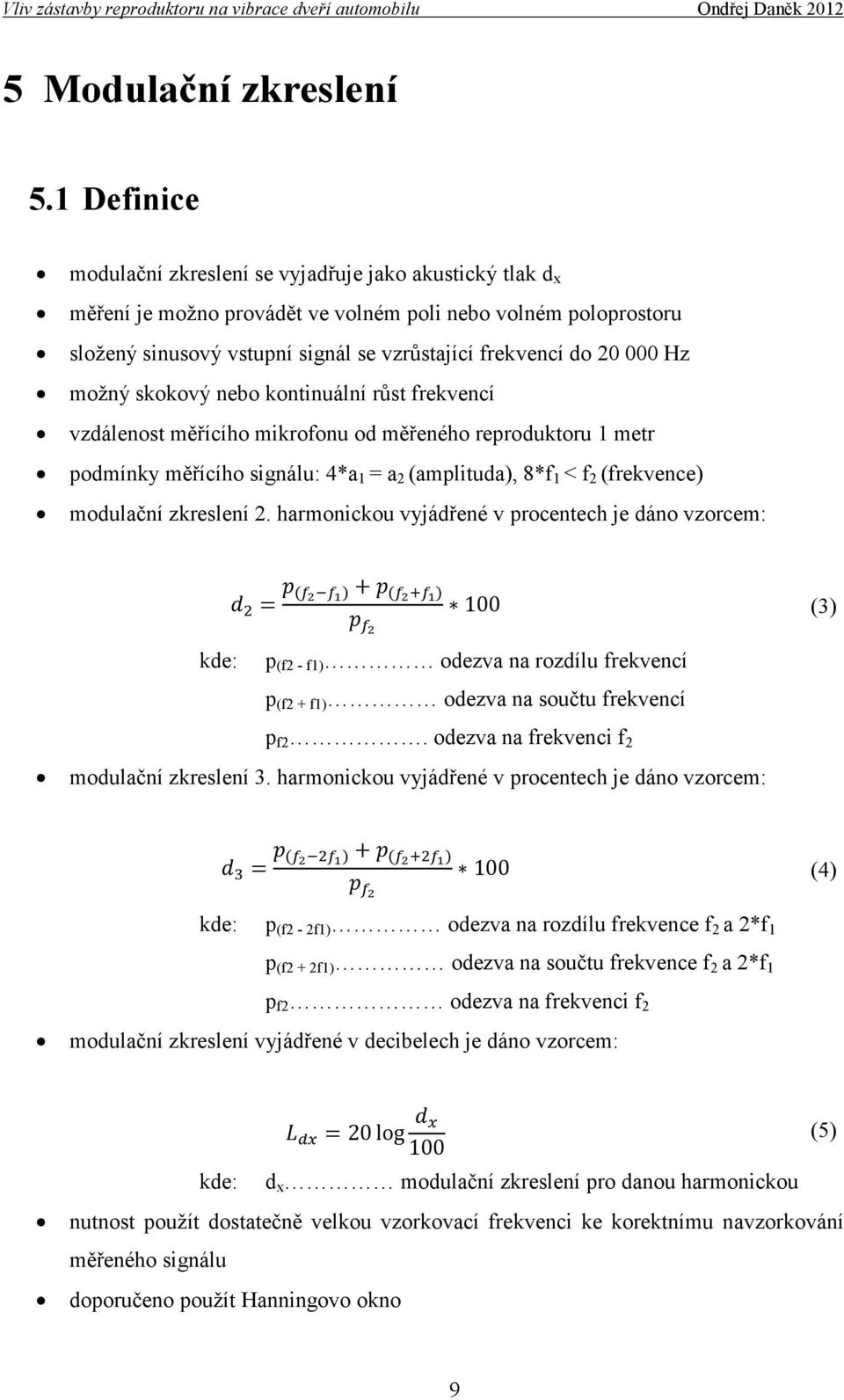

16 5 Modulační zkreslení 5.1 Definice modulační zkreslení se vyjadřuje jako akustický tlak d x měření je možno provádět ve volném poli nebo volném poloprostoru složený sinusový vstupní signál se vzrůstající frekvencí do Hz možný skokový nebo kontinuální růst frekvencí vzdálenost měřícího mikrofonu od měřeného reproduktoru 1 metr podmínky měřícího signálu: 4*a 1 = a 2 (amplituda), 8*f 1 < f 2 (frekvence) modulační zkreslení 2. harmonickou vyjádřené v procentech je dáno vzorcem: (3) kde: p (f2 - f1) odezva na rozdílu frekvencí p (f2 + f1) odezva na součtu frekvencí p f2. odezva na frekvenci f 2 modulační zkreslení 3. harmonickou vyjádřené v procentech je dáno vzorcem: (4) kde: p (f2-2f1) odezva na rozdílu frekvence f 2 a 2*f 1 p (f2 + 2f1) odezva na součtu frekvence f 2 a 2*f 1 p f2 odezva na frekvenci f 2 modulační zkreslení vyjádřené v decibelech je dáno vzorcem: kde: d x modulační zkreslení pro danou harmonickou nutnost použít dostatečně velkou vzorkovací frekvenci ke korektnímu navzorkování měřeného signálu doporučeno použít Hanningovo okno (5) 9

17 5.2 Měřící signály Parametry použitých měřících signálů pro měření modulačního zkreslení frekvenční rozsah: 40 Hz khz doba trvání dvou složených frekvencí: 3 s vzorkovací frekvence: Hz (omezeno možnostmi generátoru viz kapitola 6.1.1) 16 bitové kvantování velikost amplitudy: určeno voltmetrem Konkrétní frekvenční řady použitých měřících signálů v Hz: Složený sinusový signál se skokovým růstem frekvencí v 1/3 oktávy: , , , , , , , , , , , , , , , , , Tvorba měřícího signálu Pro tvorbu tohoto měřící byl vytvořen skript v programu Matlab: % generovani signalu - smes 2 sinusovek, trvani 3 sec. Fs = 48000; % vzorkovaci frekvence f1 = 2000; % frekvence f1 f2 = 20000; % frekvence f2 n = 0:143999; % vektor casu s = 0.5*sin(2 * pi * f1/fs * n) *sin(2 * pi * f2/fs * n); % s - vypocet slozeneho sinusu(fs/n je 3,doba trvani 3 sekundy) wavwrite(s,48000,16,'s.wav'); % zapis do wav souboru se vzorkovaci frekvenci Hz % a 16 bitovou kvantizaci Parametry měřícího signálu: frekvence: konkrétní frekvenční řada (viz kapitola 4.2.1) doba trvání: 3 s tvar: složený sinusový amplituda: -1 db 10

18 Každý vygenerovaný tří sekundový signál o určitých frekvencích byl spojen do jednoho pomocí programu Sony Sound Forge. Pro následné úpravy byl použit freeware program Audacity. 6 Měřící řetězec 6.1 Prvky řetězce Níže popsaný měřící řetězec byl sestaven z prvků dostupných v akustické laboratoři FEL. Z tohoto vyplývá volba konkrétních přístrojů Generování měřících signálů Pro generování měřícího signálu byl použit externí generátor NTI minirator MR-PRO. Obr. 5: NTI MR-PRO Nutné parametry.wav souboru: 48 khz vzorkovací frekvence mono/stereo 16 bitová kvantizace Postup pro nahrávání a přehrávaní.wav souboru: 1. připojení generátoru k PC pomocí USB 2. nahraní.wav souboru do složky buď do výrobcem poskytnuté, nebo je zde možnost vytvořit vlastní složku 11

19 3. výběr v menu generátoru: Obr. 6: NTI MR-PRO display a) stisknutí tlačítka WAVE způsobí otevření menu pro výběr typu generovaného signálu. Zde vybrat volbu FILE. b) otočným ovládacím prvkem vybrat příslušnou složku (bod 1 v obr. 6) c) otočným ovládacím prvkem vybrat příslušný měřící signál (bod 2 v obr. 6) d) pomocí tlačítka LEVEL lze nastavit amplitudu měřícího signálu e) potvrzení volby se provádí tlačítkem ENTER f) odmítnutí volby ESC 4. po výběru požadovaného signálu se signál spustí a opakovaně přehrává. Z tohoto důvodu je nutné přizpůsobit měřící signál (5 s ticha na začátku i konci stopy) a měřící šablonu (viz kapitola 7) 5. připojení generátoru a zesilovače přes XLR konektor Zesilovač Obr. 7: Yamaha CP2000 Pro zesílení generovaného měřícího signálu byl použit zesilovač Yamaha CP2000. Vybrané parametry zesilovače: výkon pro 2 Ω: W výkon pro 4 Ω: W výkon pro 8 Ω: W šířka pásma: 10 Hz 40 khz harmonické zkreslení (20 Hz 20 khz): 0,1 % 12

20 intermodulační zkreslení (60 Hz : 7 khz): 0,1 % oddělení kanálů (1 khz): 70 db SNR: 104 db Voltmetr Obr. 8: Agilent 34401A K přesnému určení amplitudy měřícího signálu byl zapojen voltmetr Agilent 34401A. Vybrané parametry voltmetru: typ: true RMS napěťový rozsah (AC): 100 mv 750 V frekvenční rozsah: 3 Hz 300 khz Reproduktor Obr. 9: Reproduktor 13

21 Pro potřebu popisovaných měření je potřeba užití nepoškozeného kvalitního reproduktoru. Konkrétně byl použit reproduktor, dostupný v akustických laboratořích FEL, využívaný výhradně pro měřící účely: výrobce: Sonavox typ: 5JA impedance: 2Ω Bezodrazová komora Jak uvádí norma, veškeré měření je nutno provádět ve volném poli nebo poloprostoru. Tyto podmínky simuluje bezodrazová komora (volné pole). podle normy: ČSN EN ISO 3745 dolní mezní frekvence: 90 Hz objem komory: 128,3 m 3 světlé rozměry: 4,96 m x 4,06 m x 6,37 m možnost nastavení teploty: C Měřící mikrofon Obr. 10: B&K 4190 Jako měřící mikrofon byl použit typ 4190 od firmy Brüel & Kjær. Tento mikrofon je určen pro měření ve volném poli (bezodrazová komora). Parametry mikrofonu: citlivost: 50 mv/pa frekvenční rozsah: 6,3 Hz 20 khz dynamický rozsah: 14,6 db 146 db teplota: -30 C 150 C polarizace (externí): 200 V 14

22 Obr. 11: Typická odezva mikrofonu typ 4190 ve volném poli Analyzátor Obr. 12: B&K analyzátor Konkrétní analyzátor se skládá z několika modulů. Parametry mikrofonního modulu 3109: Vstup: vstupní kanály: 4 frekvenční rozsah: Hz konektorové připojení: BNC, LEMO typ vstupu: direct, CCLD, mikrofonní předzesilovač, tacho A/D převodník: 16bitový polarizace mikrofonů: 0 nebo 200 V dynamický rozsah: 80 db harmonické zkreslení: -80 db CMR: 40 db (0 1 khz) Výstup: výstupní kanály: 2 generátory (BNC) frekvenční rozsah: Hz konektorové připojení: BNC D/A převodník: 24bitový 15

23 Dále analyzátor obsahuje LAN modul typ 7533 (komunikace s PC). 6.2 Blokové schéma Obr. 13: Blokové schéma měřícího řetězce 7 Měřící šablony Všechny měřící šablony byly vytvořeny v programu Pulse (Brüel & Kjær). V této kapitole bude popsán postup tvorby měřící šablony, její vlastnosti a navázání na generované měřící signály či vyhodnocovací program v Excelu. V tomto programu jsou používány čtyři organisery configuration, measurement, function a display. Každý z nich definuje určitou oblast (definice vstupů, analýz, vykreslení, velikosti paměti, spouštění, ). Velmi důležitá je zde funkce klávesy F2 tato klávesa funguje jako aktivace změn nebo potvrzení nového nastavení. Musí být použita při přechodu k dalšímu organiseru. Z mého pohledu je ovšem lepší ji používat průběžně po změně jakéhokoli parametru či vytvoření nové části šablony. 16

24 Šablony pro měření THD (1/3 oktávy, 1/6 oktávy) a modulačního zkreslení (1/3 oktávy) jsou shodné, liší se pouze v počtu FFT křivek zaznamenávaných do paměti multispekter (struktura multibuffer). Na tuto odlišnost bude upozorněno níže. 7.1 Postup vytvoření a vlastnosti 1. Na začátku je nutné nastavit přiřazení vstupního signálu (mic1) do skupiny signálů (groups). Konkrétní skupina signálů má název mikrofony. Obr. 14: Okno vstupů 2. Nastavení úrovně vstupního signálu: stiskem pravého tlačítka myši na mic1 a výběrem properties můžeme v příslušném okně nastavit maximální hodnotu vstupního signálu. Tato hodnota určuje odstup signálu od šumu. Obr. 15: Okno vstupního signálu 3. Volba setup properties nastavení spouštění (trigger) a velikosti paměti multispekter (multibuffer): každá šablona má dva druhy spouštění. První je pro spuštění měření a druhý pro uložení odezvy pro danou frekvenci měřícího signálu. 17

25 Obr. 16: Okno nastavení měření a analýz 4. Nastavení trigger zacatek: tento trigger je určen pro spuštění měření. Na začátku a konci měřícího signálu je 5s ticho, z důvodu nemožnosti pozastavit signál na generátoru. Proto musí být v šabloně tento trigger. Spustí měření při vyhodnocení nastavené hladiny signálu (na mikrofonu vstupu mic1). Obr. 17: Okno nastavení triggeru zacatek 5. Nastavení cas_trigger: cas_trigger spustí měření každé 3 sekundy a uloží odezvu do paměti. Tento trigger musí mít 1 sekundové zpoždění (delay) aby nedošlo k spuštění měření na rozhraní dvou frekvencí. To by mohlo vést ke zkreslení výsledků. 18

26 Obr. 18: Okno nastavení cas triggeru 6. Nastavení velikosti paměti multispekter (multibuffer): zde je nutno nastavit trigger zacatek jako podmínku pro start a cas_trigger jako podmínku pro uložení odezvy na dané frekvenci. Měření se zastaví po zaplnění paměti. To je dáno jeho velikostí (hodnotou SIZE). Hodnota parametru size je jediný rozdíl v měřících šablonách. Název šablony Zkreslení Velikost paměti FFT_multibuffer 3sek._1.3oct harmonické 23 FFT_multibuffer 3sek._1.6oct harmonické 44 FFT_multibuffer 3sek._1.3oct_inter modulační 19 Tab. 1: Velikost parametru SIZE Velikost paměti je o 1 větší než počet frekvencí měřícího signálu. Poslední odezva v paměti je průběh hlukového pozadí (backgroundu). 19

27 Obr. 19: Okno nastavení paměti (multibufferu) 7. Nastavení FFT analýzy: zde je třeba nastavit počet čar (lines) a span (šířka pásma) z toho vychází frekvenční rozlišení df = 4Hz. Tento údaj je velmi důležitý jelikož podle něj je třeba korigovat frekvence měřícího signálu. Ty musí přesně odpovídat frekvencím, se kterými pracuje FFT analýza. Při nedodržení dochází k chybnému vyhodnocování. Další parametr, který lze zde nastavovat je počet průměrů spekter (averages). Obr. 20: Okno nastavení FFT analýzy 8. Připojení spouštění do FFT analýzy: v záložce Trigger je nutno nastavit jako startovací trigger volbu Free run a jako nahrávací trigger také free run. 20

28 Obr. 21: Okno nastavení spouštění ve FFT analýze 9. Nastavení paměti do FFT analýzy: zde je nutno zaškrtnout konkrétní paměť, v tomto případě Multi-buffer 1. Obr. 22: Okno nastavení paměti ve FFT analýze 10. Nastavení autospektra: v tomto okně lze nastavit vstupní hodnoty a funkci vykreslování hodnot. Zde musí být nastavena FFT analýza, Multi-buffer 1, zdrojový signál mic1 a autospektrum (konkrétní nastavení obr. 23). Obr. 23: Okno nastavení autospektra 21

29 11. Nastavení zobrazení naměřených odezev display organiser: v tomto okně lze nastavit a upravovat vykreslování naměřených odezev. Je zde možnost vykreslování celé paměti (graph type waterfall). Pro důkladné prohlížení a listování mezi odezvami je nutno zvolit parametr curve v graph type. Obr. 24: Okno nastavení grafu 8 Vyhodnocování měření Jak bylo výše uvedeno výstupní data z konkrétních šablon, vytvořených v analyzátoru Pulse, jsou exportovány jako soubory.xls. Z tohoto důvodu jsou všechny vyhodnocovací tabulky vytvořeny v programu Excel. 8.1 Základní popis Vyhodnocení THD Jediný rozdíl vyhodnocovací šablony pro 1/3 oktávy a 1/6 oktávy je rozdílný počet frekvencí (viz kapitola 4.2.1), tedy rozdílný počet výpočtových buněk a hodnot v THD(f). Popis listů DATA do tohoto listu se kopírují data z příslušné měřící šablony vypocty zde se provádí výpočet THD pro konkrétní frekvenci THD(f) tento list uvádí přehlednou tabulku frekvencí a jim příslušných hodnot THD GRAF graf z hodnot na listu THD(f) background hodnota hlukového pozadí v bezodrazové komoře 22

30 Popis výpočtové buňky Obr. 25: Výpočtová buňka THD 1. Tato buňka najde maximální hodnotu ve sloupci odezvy. Vzorec=MAX(DATA!D85:D6485). Sloupec D je zde omezen přesně podle umístění dané odezvy v listu DATA. 2. Zde se k maximální hodnotě (první harmonická) přiřadí odpovídající frekvence. Vzorec=INDEX((DATA!B85:B6485):(DATA!D85:D6485); POZVYHLEDAT(E2;DATA!D85:D6485;0);1). Kde B je sloupec frekvencí a E2 hodnota maxima. 3. V tomto bloku je pouze násobena první harmonická čísly 2 5 (druhá až pátá harmonická) 4. Tato skupina buněk vyhledá příslušnou odezvu od konkrétní harmonické. Vzorec=VYHLEDAT(D3;DATA!B85:B6485;DATA!D85:D6485). Buňka D3 označuje danou harmonickou. 5. Blok pro přepočet decibelů na pascaly. Vzorec=10^(E2/20)*2*10^ Vypočet THD z hodnot v pascalech. Vzorec=(ODMOCNINA(F3^2+F4^2+F5^2+F6^2)/F2)* Vyhodnocení modulačního zkreslení Vyhodnocování modulačního zkreslení je řešeno podobně jako šablona pro THD. Popis listů DATA do tohoto listu se kopírují data z příslušné měřící šablony vypocty zde se provádí výpočet modulačního zkreslení druhou a třetí harmonickou pro konkrétní frekvenci 23

31 INT(f) tento list uvádí přehlednou tabulku frekvencí a jim příslušných hodnot modulačního zkreslení graf INT2 graf z hodnot na listu INT(f) pro zkreslení 2. harmonickou graf INT3 graf z hodnot na listu INT(f) pro zkreslení 3. harmonickou background hodnota hlukového pozadí v bezodrazové komoře Popis výpočtové buňky Obr. 26: Výpočtová buňka INT 1. V této buňce je zadána daná frekvence f 2 měřeného signálu 2. Zde se k frekvenci f 2 přičte a odečte frekvence f 1. Vzorec=D2-52 a D2+52. Kde D2 hodnota f 2 a 52 hodnota f V tomto kroku se k frekvenci f 2 přičte a odečte dvojnásobek frekvence f 1. Vzorec=D2-2*52 a D2+2*52. Kde D2 hodnota f 2 a 52 hodnota f Tato skupina buněk vyhledá příslušnou odezvu konkrétní frekvence. Vzorec=VYHLEDAT(D2;DATA!B85:B6485;DATA!D85:D6485). Buňka D3 označuje danou frekvenci. 5. Blok pro přepočet decibelů na pascaly. Vzorec=10^(E2/20)*2*10^ Vypočet modulačního zkreslení druhou harmonickou z hodnot v pascalech. Vzorec=((F3+F4)/F2)* Vypočet modulačního zkreslení třetí harmonickou z hodnot v pascalech. Vzorec=((F5+F6)/F2)* Práce s vyhodnocovacími šablonami Tyto šablony jsou uživatelsky velice jednoduché. V prvním kroku uživatel nakopíruje výstupní data z měřící šablony do listu DATA. Od této chvíle je vše plně automatické a může být listováno všemi výsledky. 24

32 9 Vlastní měření Přesnost obou těchto způsobů vyhodnocování problematických frekvencí je určen frekvenčním rozlišením df (nastavení parametrů FFT analýzy). Z důvodu využití korigovaných frekvencí vstupních signálů by měly vyhodnocené problematické frekvence přesně odpovídat. 9.1 Využití měření nelinearit k určení rezonančních frekvencí Určení zkreslení (THD, modulační) reproduktoru je běžné při měření parametrů ozvučení dveří. Tohoto faktu je využíváno při nestandardním určováním rezonančních frekvencí popsaných v této práci. Vrcholy na křivce závislosti zkreslení na frekvenci určují problematické rezonanční frekvence systému. Jedná se o rychlé a efektivní měření, které je informativní z hlediska úrovní, ale přesnější v určení konkrétních frekvencí. 9.2 Uspořádání měřené soustavy Na určení parazitních rezonancí dveří je nutné znát průběh frekvenční závislosti zkreslení reproduktoru v tuhé ozvučnici. Zároveň je také potřeba vyřešit kvalitní uchycení reproduktoru. Při měření byla dodržována normou daná vzdálenost mikrofonu od reproduktoru. V praxi při měření v automobilu nelze tuto vzdálenost dodržet z důvodu omezených vnitřních prostor automobilu. 25

33 Obr. 27: Uspořádání měření reproduktoru Uspořádání sestavy pro měření dveří je vidět na obrázku 28. Dveře byly položeny na drátěnou mříž v bezodrazové komoře. Z tohoto důvodu je nutné dveře podložit materiálem absorbujícím vibrace, aby nedocházelo k ovlivňování měřeného systému. Obr. 28: Uspořádání měření dveří 26

34 Stejné uspořádání je využito i při měření dveří s dveřní výplní (obr. 29). 9.3 Měření THD Obr. 29: Uspořádání měření dveří s dveřní výplní Za použití vyhodnocovací šablony v Excelu dostaneme závislosti THD na frekvenci pro samotný reproduktor, dveře a dveře s výplní. Z grafu pro 1/3 oktávový vstupní signál je možné odečíst problematické frekvence daného systému. Hodnota vstupního signálu udávaná voltmetrem byla 2,69 V pro reproduktor a 4,08 V pro dveře. Pro přesnější určení těchto frekvencí slouží 1/6 oktávová odezva uvedená v příloze. 27

35 THD(f) 1/3 oktávy THD [%] reproduktor dveře dveře+výplň Frekvence [Hz] Graf 1: Závislost THD na frekvenci 9.4 Měření modulačního zkreslení Ve stejné šabloně jako při měření THD byly vyhodnoceny odezvy na signál určený pro měření modulačního zkreslení. Toto měření bylo prováděno pouze pro 1/3 oktávový vstupní signál. Jeho hodnota udávaná voltmetrem byla 1,55 V pro reproduktor a 2,37 V pro dveře. Z grafů mohou být odečteny problematické frekvence pro dveřní systém, které vyplývají z měření modulačního zkreslení druhou a třetí harmonickou. 28

36 30 Modulačni zkreslení(f) 1/3 oktávy 25 Mod.zkres 2.harm.[%] reproduktor dveře dveře+výplň Frekvence [Hz] Graf 2: Závislost modulačního zkreslení 2. harmonickou na frekvenci Modulačni zkreslení(f) 1/3 oktávy Mod.zkres 3.harm.[%] reproduktor dveře dveře+výplň Frekvence [Hz] Graf 3: Závislost modulačního zkreslení 3. harmonickou na frekvenci 29

37 9.5 Tabulka problematických frekvencí V této tabulce jsou uvedeny problematické frekvence dveří bez výplně. Druh měření Frekvence [Hz] THD 1/3oct THD 1/6oct INT2 1/3oct INT3 1/3oct Tab. 2: Problematické frekvence dveří bez výplně 10 Ověření metody Vibrace dveří byly ověřeny i konvenční metodou měření zrychlení ve vybraných bodech dveří pomocí akcelerometrů při buzení reproduktoru šumovým signálem Měřící řetězec Blokové schéma Obr. 30: Blokové schéma 30

38 Prvky měřícího řetězce Prvky měřícího řetězce jsou shodné s měřením dveří (kapitola 6.1). Jediným rozdílem je přítomnost dvou akcelerometrů jako snímacích prvků místo mikrofonu. Celá tato sestava byla opět buzena vestavěným reproduktorem. Jako vstupní signál byl použit bílý šum (hodnota na voltmetru 2,34 V). Akcelerometry Obr. 31: B&K 4507 B 004 Pro snímání vibrací byly použity akcelerometry typu 4507 B 004 od firmy Brüel & Kjær. Tyto akcelerometry jsou jednoosé. Parametry akcelerometrů: citlivost: 10 mv/ms -2 frekvenční rozsah: 0,3 Hz 6 khz měřící rozsah: 700 ms -2 výstupní impedance: <30 Ω napětí biasu: 13±1 V 10.2 Uspořádání měřené soustavy Celá soustava byla opět měřena v bezodrazové komoře. Dveře byly položeny na drátěnou mříž a podloženy materiálem absorbujícím vibrace. Oba akcelerometry byly na určená místa lepeny oboustrannou lepicí páskou. Rozmístění měřících míst je vidět na obrázku 32. První z akcelerometrů se nacházel stále v referenčním bodě, druhým byly měřeny vibrace v ostatních zvolených bodech. 31

39 Obr. 32: Měření vibrací zvolené body 10.3 Popis měřící šablony Měřící šablona byla opět vytvořena v analyzátoru Pulse. Podrobný popis tvorby je popsán v kapitole 7.1. Šablona pro ověření metody je lehce rozdílná jednodušší. Vstupní signály z akcelerometrů (reference, signal) jsou přidány do skupiny akcelerometry. Důležité je správně nastavit maximální vstupní úroveň (obr. 33), aby nedocházelo k přebuzení vstupů. Obr. 33: Nastavení vstupního signálu 32

40 Dále bylo potřeba vhodně nastavit FFT analýzu. Konkrétní nastavení ukazuje obrázek 34. Obr. 34: Nastavení FFT analýzy Ovládání šablony je velmi jednoduché. Po stisku klávesy F5 začne měření, tlačítko F6 ho ukončí. Poté lze prohlížet naměřené odezvy referenčního a bodového akcelerometru a kopírovat hodnoty do Excelu Vyhodnocování měření Výstupní data z konkrétních šablon, vytvořených v programu Pulse, jsou opět exportovány jako soubory.xls. Proto jsou vyhodnocovací tabulky vytvořeny v programu Excel. Vyhodnocování je velmi jednoduché. Pro získání konkrétní odezvy (rozdílová funkce) je potřeba odečíst odezvu v daném bodě od referenční odezvy na dané frekvenci: (6) Ze závislosti vypočítané odezvy v konkrétním bodě na frekvenci lze určit veškeré problematické frekvence systému. 33

41 10.5 Odezvy v určených bodech Grafy Odezva [db] Vibrace v bodě ,000 10,000 Frekvence [Hz] Graf 4: Závislost rozdílové odezvy v bodě 1 na frekvenci Odezva [db] Vibrace v bodě ,000 10,000 Frekvence [Hz] Graf 5: Závislost rozdílové odezvy v bodě 2 na frekvenci 34

42 Odezva [db] Vibrace v bodě ,000 10,000 Frekvence [Hz] Graf 4: Závislost rozdílové odezvy v bodě 3 na frekvenci Odezva [db] Vibrace v bodě ,000 10,000 Frekvence [Hz] Graf 5: Závislost rozdílové odezvy v bodě 4 na frekvenci 35

43 Odezva [db] Vibrace v bodě ,000 10,000 Frekvence [Hz] Graf 6: Závislost rozdílové odezvy v bodě 5 na frekvenci Odezva [db] Vibrace v bodě ,000 10,000 Frekvence [Hz] Graf 7: Závislost rozdílové odezvy v bodě 6 na frekvenci 36

44 Odezva [db] Vibrace v bodě ,000 10,000 Frekvence [Hz] Graf 8: Závislost rozdílové odezvy v bodě 7 na frekvenci Odezva [db] Vibrace v bodě ,000 10,000 Frekvence [Hz] Graf 9: Závislost rozdílové odezvy v bodě 8 na frekvenci 37

45 Tabulka problematických frekvencí V této tabulce jsou vypsány problematické frekvence na určených bodech. Vzhledem k maximální frekvenci špiček získaných z měřících metod popsaných v této práci měření THD (1 436 Hz) a modulačního zkreslení (1 252 khz) jsou hodnoty uváděny do Hz. Kompletní odezvy v každém bodě jsou uvedeny v kapitole Měřící bod Frekvence [Hz] bod bod bod bod bod bod bod bod Tab. 3: Problematické frekvence ověřovací měření Tučně jsou v této tabulce vyznačeny hodnoty frekvencí, které se shodují s frekvencemi určenými měřením THD a modulačního zkreslení (tabulka v kapitole 9.4). Tolerance určení je ±4 Hz (nastavení df ve FFT analýze šablony pro ověření měření). 38

46 Grafické porovnání problematických frekvencí V tomto grafu lze porovnat výsledné závislosti zkreslení na frekvenci dveří automobilu bez výplně s rozdílovou odezvou naměřenou akcelerometry ve zvoleném bodě (viz kapitola 10.2). 50 Porovnání zkreslení (f) a vibrací v daném bodě Zkreslení [%] ,000 10,000 Frekvence [Hz] Graf 10: porovnání zkreslení (f) a vibrací v daném bodě vibrace v bodě 6 INT3 1/3 oct. INT2 1/3 oct. THD 1/3 oct. THD 1/6 oct. 39

47 11 Závěr Metoda popsaná v této práci je jedním ze způsobů, jak určit problematické rezonanční frekvence vedoucí k vibracím dveří automobilu. Je to rychlý a efektivní způsob měření chvění dveří s dostatečnou přesností. Celá tato sestava je buzena signálem přímo z vestavěného reproduktoru, lze tedy testovat kompletní dveře bez jakýchkoli úprav přímo při měření parametrů ozvučovacího systému automobilu. Po prostudování způsobu umístění a vlastností reproduktorů bylo nutno stanovit konkrétní testované parametry harmonické a modulační zkreslení reproduktoru. V závislosti na těchto parametrech bylo nutné vytvořit vstupní měřící signály a bylo je potřeba správně navázat tyto signály na měřící systém s analyzátorem. Následně byla měřena a vyhodnocována závislost obou zkreslení na frekvenci jak u reproduktoru samotného, tak u reproduktoru ve dveřích bez výplně i s výplní. Pro měření bylo potřeba sestavit měřící řetězec a vytvořit měřící šablony. Tyto šablony byly vytvořeny v analyzátoru Pulse od firmy Brüel & Kjær. Tento výrobce nabízí i rozšíření analyzátoru Pulse o zde popisované měření závislosti zkreslení na frekvenci, ale tato možnost je velmi nákladná. Následné vyhodnocování je prováděno automaticky programem vytvořeným v MS Excel. Tento způsob měření by měl být využit na popsání mechanického systému dveří automobilu nebo i samotného reproduktoru. Měl by sloužit jako nástroj pro budoucí vývoj těchto systémů a jejich snadné testování na problematické parazitní rezonanční frekvence. 40
