1 DA-N60 CZ Ultrazvukový zvlhčovač vzduchu Návod k obsluze se záručním listem EN Ultrasonic humidifier The manual with warranty card DA-N60 CZ 1

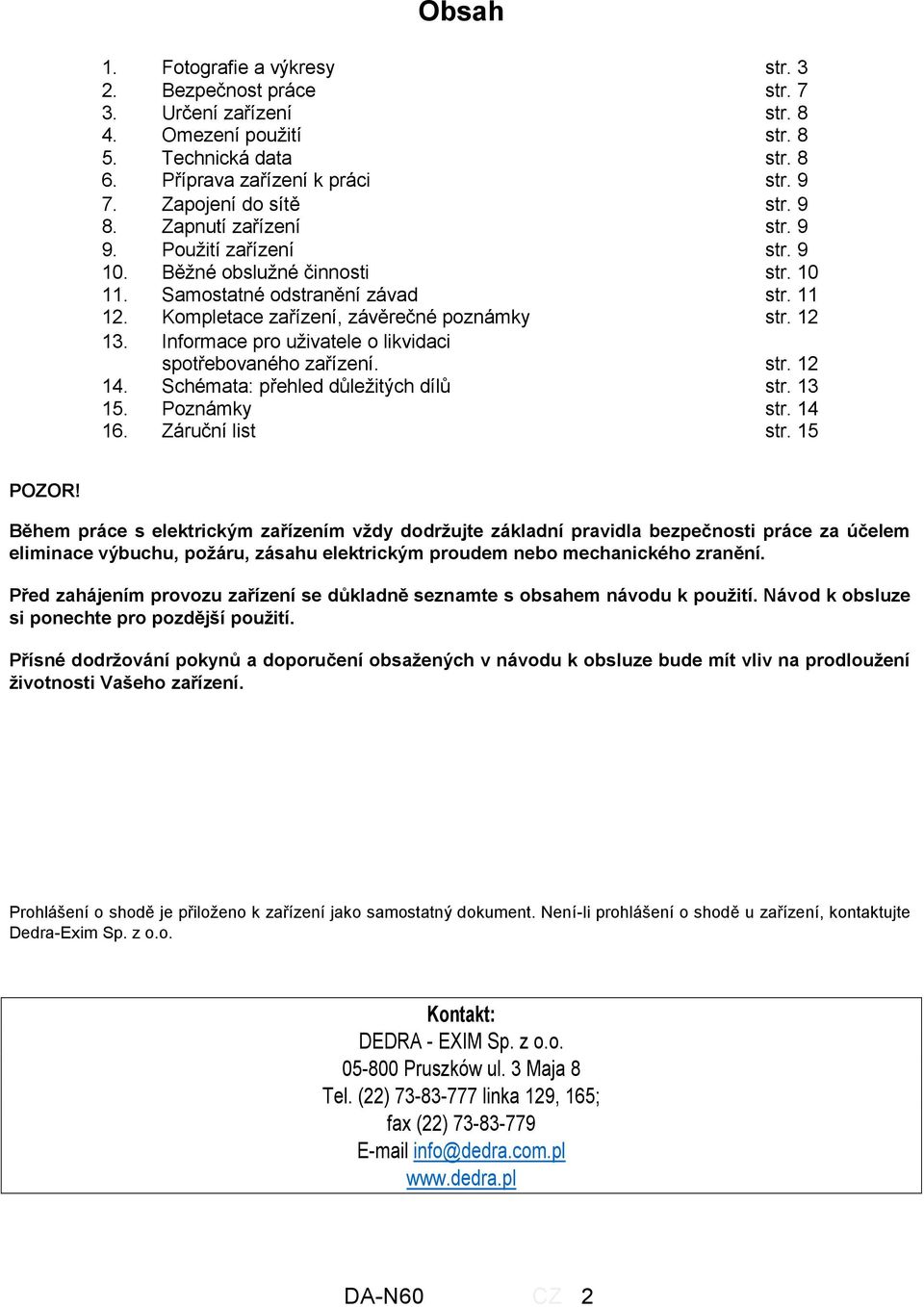

2 Obsah 1. Fotografie a výkresy str Bezpečnost práce str Určení zařízení str Omezení použití str Technická data str Příprava zařízení k práci str Zapojení do sítě str Zapnutí zařízení str Použití zařízení str Běžné obslužné činnosti str Samostatné odstranění závad str Kompletace zařízení, závěrečné poznámky str Informace pro uživatele o likvidaci spotřebovaného zařízení. str Schémata: přehled důležitých dílů str Poznámky str Záruční list str. 15 POZOR! Během práce s elektrickým zařízením vždy dodržujte základní pravidla bezpečnosti práce za účelem eliminace výbuchu, požáru, zásahu elektrickým proudem nebo mechanického zranění. Před zahájením provozu zařízení se důkladně seznamte s obsahem návodu k použití. Návod k obsluze si ponechte pro pozdější použití. Přísné dodržování pokynů a doporučení obsažených v návodu k obsluze bude mít vliv na prodloužení životnosti Vašeho zařízení. Prohlášení o shodě je přiloženo k zařízení jako samostatný dokument. Není-li prohlášení o shodě u zařízení, kontaktujte Dedra-Exim Sp. z o.o. Kontakt: DEDRA - EXIM Sp. z o.o Pruszków ul. 3 Maja 8 Tel. (22) linka 129, 165; fax (22) info@dedra.com.pl DA-N60 CZ 2

3 A B DA-N60 CZ 3

4 C Modul výparníku Výparník Ovladač Ionizátor Motor DA-N60 CZ 4

5

6 Výrobní štítek Model Logo Název Objem nádrže Výkon a napětí Stupeň přímé ochrany Rok výroby Číslo partie Nevyhazovat s domácím odpadem Před použitím přečíst návod Značka CE Země původu Druhý stupeň ochrany CE Výrobce DA-N60 CZ 6

7 2. BEZPEČNOST PRÁCE POZOR! Seznamte se důkladně s obsahem této kapitoly, omezíte tím maximálně možnost vzniku úrazu nebo nehody způsobené nesprávnou obsluhou nebo neznalostí předpisů o bezpečnosti práce. Obecné podmínky bezpečnosti a místa práce 1. Udržujte pracovní místo v pořádku a čistotě. Špatně osvětlené pracoviště, na kterém je nepořádek, může být příčinou nehody. 2. Zařízení musí být skladováno mimo dosah dětí. Elektrická bezpečnost 1. Zástrčka musí být přizpůsobena napájecí zásuvce. Nepoužívejte kabely, u nichž byla zástrčka upravována. Nepoužívejte adaptéry zástrčky. Neupravené zástrčky a vhodné zásuvky snižují riziko vzniku nehody. 2. Zabraňte styku s uzemněným povrchem, např.: lednička, radiátor, trubky. Úder proudem je větší, pokud je tělo uživatele uzemněno. 3. Nevystavujte zařízení účinku deště. 4. Pečujte o napájecí kabel. Nikdy nepoužívejte kabel k přenášení zařízení, tažení nebo vytahování zástrčky ze zásuvky. Napájecí kabel chraňte před účinkem tepla, oleje, ostrých hran nebo pohyblivými částmi zařízení. Bezpečnost osob 1. Udržujte pozornost. Během práce se zařízením pracujte s rozvahou a opatrně. Nepoužívejte zařízení, pokud cítíte únavu, jste pod vlivem léků, alkoholu nebo jiných omamných látek (např. drogy). Nepozornost může být příčinou vzniku úrazu. 2. Zabraňte neúmyslnému zapnutí zařízení. Před vložením zástrčky do zásuvky napájecí sítě vždy zkontrolujte, zda je vypínač v poloze vypnuto. Zapojení zařízení do napájecí sítě, přenášení s prstem na vypínači může být příčinou nehody. Obsluha zařízení a jeho provoz 1. Nepoužívejte zařízení, u kterého nefunguje vypínač. Takto vadné zařízení odevzdejte k opravě. 2. Před každým nastavením zařízení, výměnou vybavení nebo zanechání práce je nutné vytáhnout zástrčku ze zásuvky (zdroje napájení). Tato operace chrání uživatele před nekontrolovaným spuštěním zařízení. 3. Zařízení skladujte mimo dosah dětí. Osoby, které se neseznámily s výše uvedenými bezpečnostními pokyny, nesmí toto zařízení obsluhovat. Osoby, které neznají bezpečnostní předpisy a nemají zkušenosti v obsluze tohoto zařízení, mohou způsobit nehodu. 4. Zařízení musí být vizuálně kontrolováno. Kontrolovat správnost funkce pohyblivých dílů. Revize musí zahrnovat kontrolu, zda nejsou díly poškozené, prasklé a nebudou způsobovat nesprávnou funkci zařízení. Vadné díly nebo zařízení odevzdejte k opravě. 5. Zařízení udržujte v čistotě. 6. Provoz zařízení, příslušenství a doplňkových nástrojů musí probíhat v souladu s tímto návodem. Nedodržení těchto pravidel může způsobit vznik nebezpečných situací. Servis 1. Opravu zařízení může provádět pouze kvalifikovaný odborník, za použití originálních dílů. Takový postup zaručuje zachování bezpečnosti zařízení. Bezpečnost zvlhčovače vzduchu 1. Zařízení může obsluhovat osoba, která se důkladně seznámila s obsahem návodu k obsluze a pochopila jej. 2. Neumisťujte zvlhčovač v blízkosti zdrojů tepla, jako kamna, radiátory, zářič, ohřívače. 3. Zvlhčovač postavte nejméně 30 cm od stěny. 4. Neplňte zvlhčovač bez předchozího vytažení zástrčky ze zásuvky. 5. Nezakrývejte odvod zvlhčovače během práce, neumisťujte nad odvodem žádné předměty. DA-N60 CZ 7

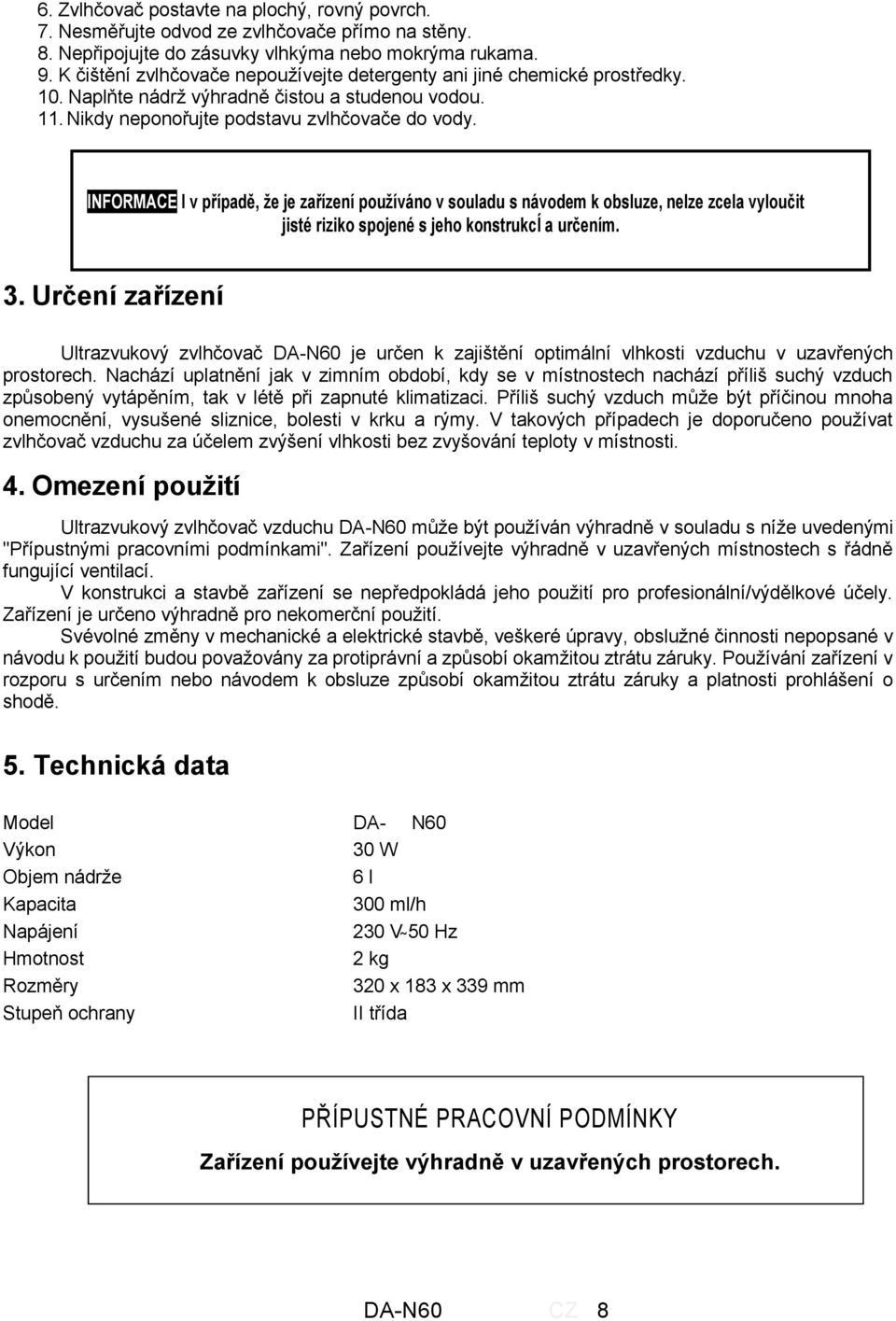

8 6. Zvlhčovač postavte na plochý, rovný povrch. 7. Nesměřujte odvod ze zvlhčovače přímo na stěny. 8. Nepřipojujte do zásuvky vlhkýma nebo mokrýma rukama. 9. K čištění zvlhčovače nepoužívejte detergenty ani jiné chemické prostředky. 10. Naplňte nádrž výhradně čistou a studenou vodou. 11. Nikdy neponořujte podstavu zvlhčovače do vody. INFORMACE I v případě, že je zařízení používáno v souladu s návodem k obsluze, nelze zcela vyloučit jisté riziko spojené s jeho konstrukcí a určením. 3. Určení zařízení Ultrazvukový zvlhčovač DA-N60 je určen k zajištění optimální vlhkosti vzduchu v uzavřených prostorech. Nachází uplatnění jak v zimním období, kdy se v místnostech nachází příliš suchý vzduch způsobený vytápěním, tak v létě při zapnuté klimatizaci. Příliš suchý vzduch může být příčinou mnoha onemocnění, vysušené sliznice, bolesti v krku a rýmy. V takových případech je doporučeno používat zvlhčovač vzduchu za účelem zvýšení vlhkosti bez zvyšování teploty v místnosti. 4. Omezení použití Ultrazvukový zvlhčovač vzduchu DA-N60 může být používán výhradně v souladu s níže uvedenými "Přípustnými pracovními podmínkami". Zařízení používejte výhradně v uzavřených místnostech s řádně fungující ventilací. V konstrukci a stavbě zařízení se nepředpokládá jeho použití pro profesionální/výdělkové účely. Zařízení je určeno výhradně pro nekomerční použití. Svévolné změny v mechanické a elektrické stavbě, veškeré úpravy, obslužné činnosti nepopsané v návodu k použití budou považovány za protiprávní a způsobí okamžitou ztrátu záruky. Používání zařízení v rozporu s určením nebo návodem k obsluze způsobí okamžitou ztrátu záruky a platnosti prohlášení o shodě. 5. Technická data Model DA- N60 Výkon 30 W Objem nádrže 6 l Kapacita 300 ml/h Napájení 230 V 50 Hz Hmotnost 2 kg Rozměry 320 x 183 x 339 mm Stupeň ochrany II třída PŘÍPUSTNÉ PRACOVNÍ PODMÍNKY Zařízení používejte výhradně v uzavřených prostorech. DA-N60 CZ 8

9 6. Příprava zařízení k práci Zkontrolujte, zda napětí sítě odpovídá hodnotě uvedené na výrobním štítku zařízení. Po přepravě je nutné vyčkat nejméně 1 hodinu před spuštěním zařízení. Zvlhčovač postavte na plochý povrch. Je nutné zachovat nejméně 30cm vzdálenost od stěn. Plnění a instalace nádrže na vodu. Pro naplnění nádrže vodou je nutné jemně vytáhnout trysku (obr. A.1) a následně vytáhnout nádrž na vodu (obr. A.4) za držadlo. Následně otočit nádrž dnem vzhůru a odšroubovat zátku nádrže (obr. A.5) proti směru hodinových ručiček. Do otvoru v nádrži nalít studenou vodu a následně zašroubovat zátku (volitelně instalovat filtr, viz instalace filtru). Nádrž plnit výhradně studenou vodou. Takto připravenou nádrž nasadit na podstavu zvlhčovače. 7. Zapojení do sítě Před prvním zapnutím zařízení zkontrolujte, zda napájecí napětí odpovídá označení na jmenovitém štítku zařízení. Instalace napájení zařízení musí být provedena měděným kabelem s minimálním průřezem 1,5 mm 2, musí být vedena od pojistky s hodnotou 10 A a musí splňovat podmínky předpisů o bezpečnosti použití. Instalace musí být vybavena ochranným kabelem. V případě použití prodlužovacího kabelu věnujte pozornost tomu, aby byl průměr jeho žil nejméně takový, jak je uvedeno výše, a aby fungovalo uzemnění. Během práce položte kabel tak, aby nebyl vystaven přepětí. Neužívejte poškozené prodlužovací kabely. Pravidelně kontrolujte technický stav napájecího a prodlužovacího kabelu. 8. Zapnutí zařízení POZOR: Před zapnutím zvlhčovače je nutné naplnit nádrž vodou (viz bod 6). 1. Zapojit zástrčku do zásuvky a zkontrolovat, zda napětí v zásuvce odpovídá napětí uvedenému na výrobním štítku. Zapnout zařízení tlačítkem znázorněným na obr. B Zkontrolovat, zda z trysky vychází mlha. 3. Nastavit požadovaný režim pomocí funkčních tlačítek. 9. Použití zařízení Popis dílů zařízení (viz obr. A): 1. Tryska 2. Nádrž na vodu 3. Filtr (volitelně) 4. Zátka nádrže 5. Vyvíječ páry 6. Čidlo hladiny vody 7. Opláštění 8. Ovládací panel 9. Přívod vzduchu DA-N60 CZ 9

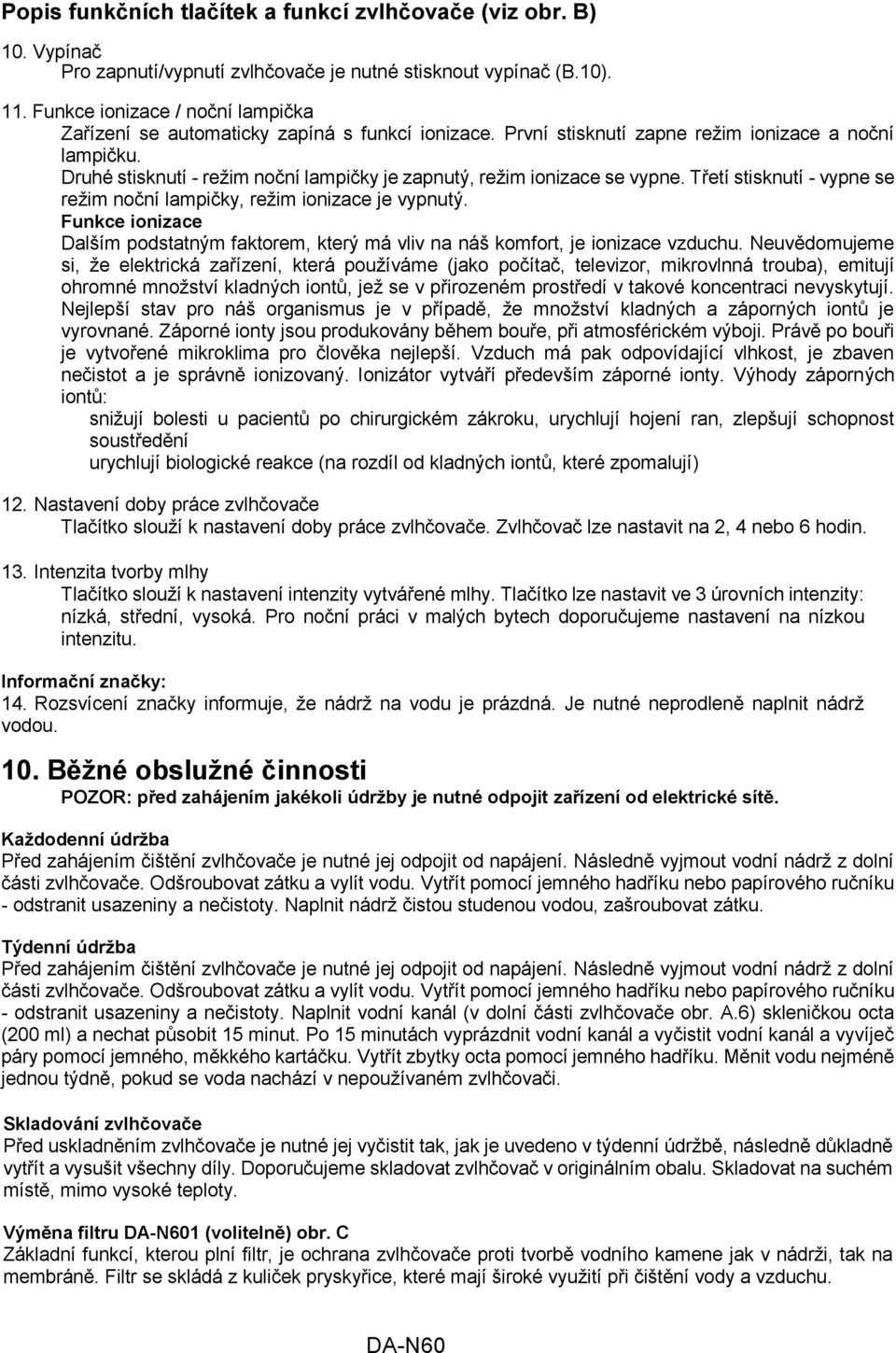

10 Popis funkčních tlačítek a funkcí zvlhčovače (viz obr. B) 10. Vypínač Pro zapnutí/vypnutí zvlhčovače je nutné stisknout vypínač (B.10). 11. Funkce ionizace / noční lampička Zařízení se automaticky zapíná s funkcí ionizace. První stisknutí zapne režim ionizace a noční lampičku. Druhé stisknutí - režim noční lampičky je zapnutý, režim ionizace se vypne. Třetí stisknutí - vypne se režim noční lampičky, režim ionizace je vypnutý. Funkce ionizace Dalším podstatným faktorem, který má vliv na náš komfort, je ionizace vzduchu. Neuvědomujeme si, že elektrická zařízení, která používáme (jako počítač, televizor, mikrovlnná trouba), emitují ohromné množství kladných iontů, jež se v přirozeném prostředí v takové koncentraci nevyskytují. Nejlepší stav pro náš organismus je v případě, že množství kladných a záporných iontů je vyrovnané. Záporné ionty jsou produkovány během bouře, při atmosférickém výboji. Právě po bouři je vytvořené mikroklima pro člověka nejlepší. Vzduch má pak odpovídající vlhkost, je zbaven nečistot a je správně ionizovaný. Ionizátor vytváří především záporné ionty. Výhody záporných iontů: snižují bolesti u pacientů po chirurgickém zákroku, urychlují hojení ran, zlepšují schopnost soustředění urychlují biologické reakce (na rozdíl od kladných iontů, které zpomalují) 12. Nastavení doby práce zvlhčovače Tlačítko slouží k nastavení doby práce zvlhčovače. Zvlhčovač lze nastavit na 2, 4 nebo 6 hodin. 13. Intenzita tvorby mlhy Tlačítko slouží k nastavení intenzity vytvářené mlhy. Tlačítko lze nastavit ve 3 úrovních intenzity: nízká, střední, vysoká. Pro noční práci v malých bytech doporučujeme nastavení na nízkou intenzitu. Informační značky: 14. Rozsvícení značky informuje, že nádrž na vodu je prázdná. Je nutné neprodleně naplnit nádrž vodou. 10. Běžné obslužné činnosti POZOR: před zahájením jakékoli údržby je nutné odpojit zařízení od elektrické sítě. Každodenní údržba Před zahájením čištění zvlhčovače je nutné jej odpojit od napájení. Následně vyjmout vodní nádrž z dolní části zvlhčovače. Odšroubovat zátku a vylít vodu. Vytřít pomocí jemného hadříku nebo papírového ručníku - odstranit usazeniny a nečistoty. Naplnit nádrž čistou studenou vodou, zašroubovat zátku. Týdenní údržba Před zahájením čištění zvlhčovače je nutné jej odpojit od napájení. Následně vyjmout vodní nádrž z dolní části zvlhčovače. Odšroubovat zátku a vylít vodu. Vytřít pomocí jemného hadříku nebo papírového ručníku - odstranit usazeniny a nečistoty. Naplnit vodní kanál (v dolní části zvlhčovače obr. A.6) skleničkou octa (200 ml) a nechat působit 15 minut. Po 15 minutách vyprázdnit vodní kanál a vyčistit vodní kanál a vyvíječ páry pomocí jemného, měkkého kartáčku. Vytřít zbytky octa pomocí jemného hadříku. Měnit vodu nejméně jednou týdně, pokud se voda nachází v nepoužívaném zvlhčovači. Skladování zvlhčovače Před uskladněním zvlhčovače je nutné jej vyčistit tak, jak je uvedeno v týdenní údržbě, následně důkladně vytřít a vysušit všechny díly. Doporučujeme skladovat zvlhčovač v originálním obalu. Skladovat na suchém místě, mimo vysoké teploty. Výměna filtru DA-N601 (volitelně) obr. C Základní funkcí, kterou plní filtr, je ochrana zvlhčovače proti tvorbě vodního kamene jak v nádrži, tak na membráně. Filtr se skládá z kuliček pryskyřice, které mají široké využití při čištění vody a vzduchu. DA-N60

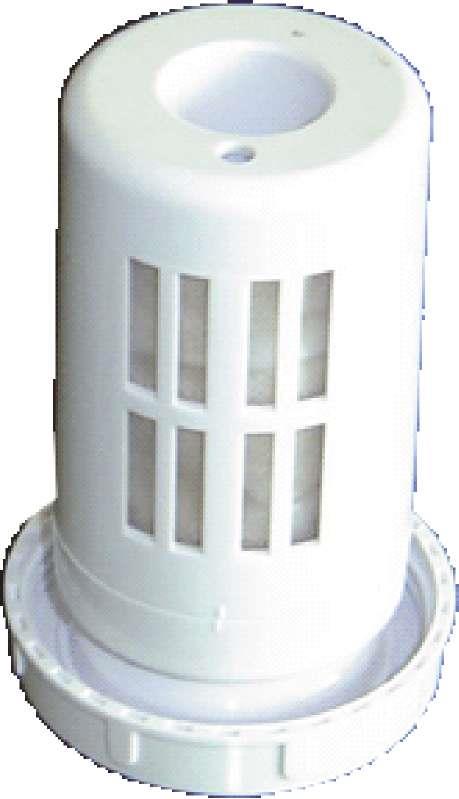

11 Bílý prach (usazenina) vzniká z uhličitanů, které se vytvářejí z oxidu vápenatého a magnézia (přítomných ve vodě). Kuličky pryskyřice, jež jsou iontovým výměníkem, jsou schopny absorbovat oxid vápenatý a magnézium z vody. Výměna filtru by měla být provedena každých 6 měsíců. Pro výměnu filtru je nutné odpojit zvlhčovač od napájení a vytáhnout vodní nádrž. Otočit nádrž a vyšroubovat zátku nádrže. Filtr je instalován pod zátkou. Následně odšroubovat starý filtr a vyměnit jej za nový, našroubovat zátku zpět na nádrž. 11. Samostatné odstranění závad Pozor: před přistoupením k odstraňování závad je nutné zařízení odpojit od napájení. Problém Příčina Řešení Zařízení se nezapne Zvlhčovač se zapne, kontrolní světla se rozsvítí, chybí mlha Chybí napájení Příliš nízké napětí Porucha napájení V nádrži není voda Zkontrolovat připojení zvlhčovače do elektrické sítě Odstranit důvod snížení napětí Spustit znovu po návratu napájení Naplnit nádrž, správně osadit, zapnout zvlhčovač Zvlhčovač vyrábí páru s nepříjemným zápachem Nový zvlhčovač Otevřít nádrž, vyprázdnit, následně ponechat 12 hodin na suchém, chladném, tmavém místě Kontrolní světlo svítí, zvlhčovač nefunguje Špinavá voda nebo voda v nádrži zůstala příliš dlouho Příliš mnoho vody ve vodním kanálu zvlhčovače Vyčistit nádrž a nalít čerstvou vodu Vyprázdnit vodní kanál zvlhčovače Velmi malé množství vyráběné páry Špinavý vyvíječ páry Špinavá voda nebo voda v nádrži zůstala příliš dlouho Vyčistit vyvíječ měkkým kartáčkem Vyčistit nádrž a nalít čerstvou vodu Zvlhčovač vydává divný zvuk Nádrž na vodu začíná rezonovat Zvlhčovač stojí na nerovném povrchu Naplnit nádrž na vodu Postavit zvlhčovač na plochý, rovný povrch DA-N

12 12. Kompletace zařízení, závěrečné poznámky 1. Zvlhčovač vzduchu Závěrečné poznámky Při objednávce náhradních dílů uveďte číslo dílu - viz specifikace dílů a výkres. Popište poškozenou část, uveďte přibližnou dobu nákupu zařízení. V záruční době jsou opravy prováděny za podmínek uvedených v Záručním listu. Reklamovaný výrobek předejte k opravě v místě nákupu (prodejce je povinen převzít reklamovaný výrobek), nebo jej předejte Centrálnímu servisu DEDRA EXIM (adrese je uvedena v Záručním listu). Přiložte záruční list vystavený dovozcem. Bez tohoto dokumentu nebude oprava provažována za záruční. Po záruční době provádí opravy Centrální servis. Poškozený výrobek zašlete do servisu (náklady na dopravu hradí uživatel). Dedra-Exim si vyhrazuje právo na zavádění konstrukčních, technických a kompletačních změn bez předchozího oznámení. 13. Informace pro uživatele o likvidaci elektrických a elektronických zařízení (týká se domácností) Prezentovaný symbol umístěný na výrobcích nebo k nim přiložené dokumentaci informuje, že spotřebovaná elektrická a elektronická zařízení nelze likvidovat společně s komunálním odpadem. Správný postup v případě likvidace, zpětného využití nebo recyklace komponentů spočívá v předání zařízení do specializovaného odběrného bodu, kde bude přijato bezplatně. Informace o místech odběru spotřebovaného zařízení poskytují místní úřady, např. na svých internetových stránkách. Správnou likvidací zařízení chráníme cenné zdroje a eliminujeme negativní vliv na zdraví a životní prostředí, které může být ohroženo nesprávným nakládáním s odpady. Nesprávná likvidace odpadů může být trestána uložením pokuty podle příslušných místních předpisů. Uživatelé v zemích Evropské unie V případě nutnosti likvidace elektrických a elektronických zařízení kontaktujte nejbližší prodejní místo nebo dodavatele, kteří Vám poskytnou doplňkové informace. Likvidace odpadů mimo Evropskou unii Tento symbol se týká pouze zemí Evropské unie. V případě potřeby likvidace tohoto výrobku se obraťte na místní úřady nebo prodejce za účelem získání informací o správném způsobu likvidace. Veškerá práva vyhrazena. Stávající dílo je chráněno autorským zákonem. Kopírování nebo šíření návodu k použití v částech nebo vcelku je bez souhlasu DEDRA EXIM zakázáno. DA-N60

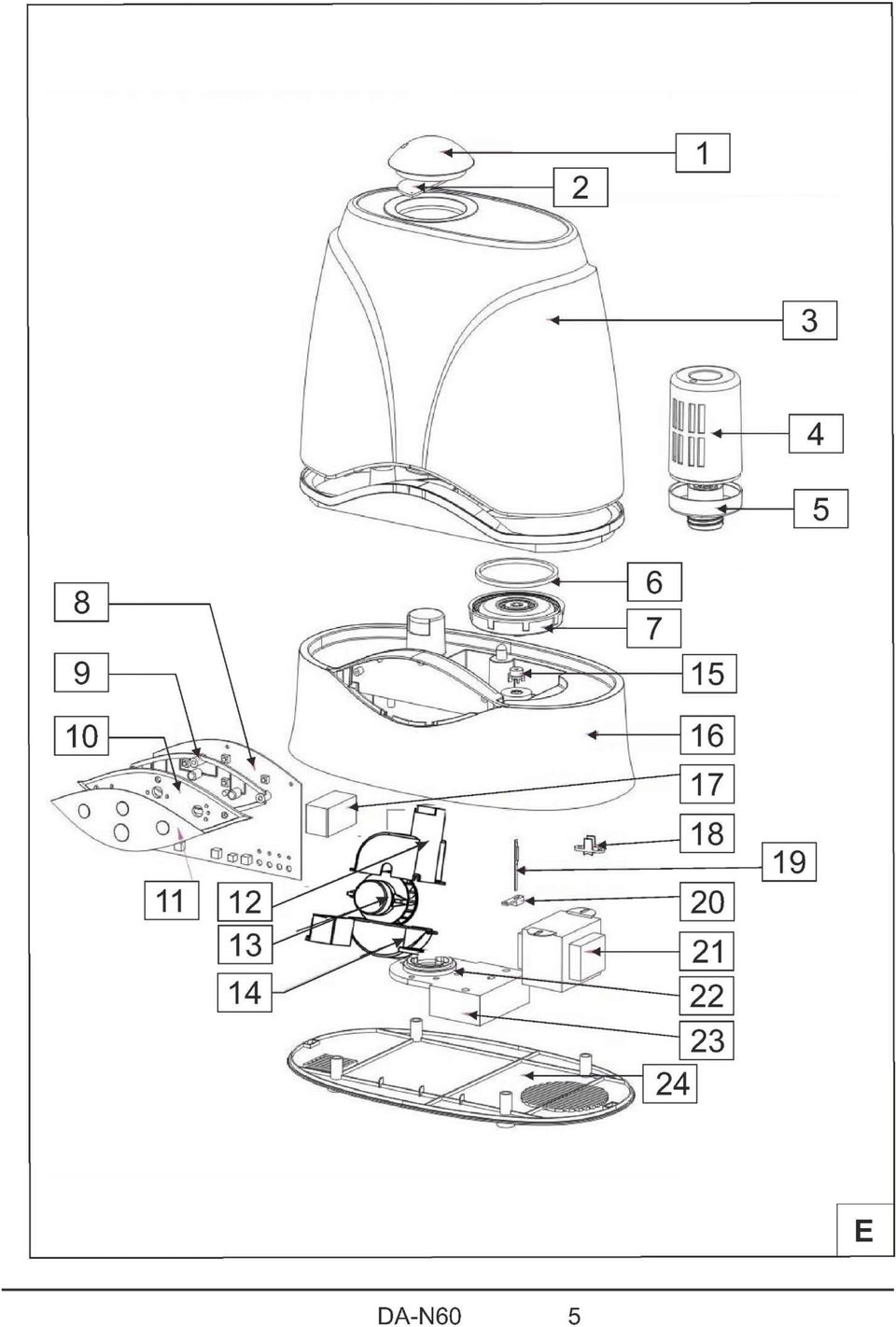

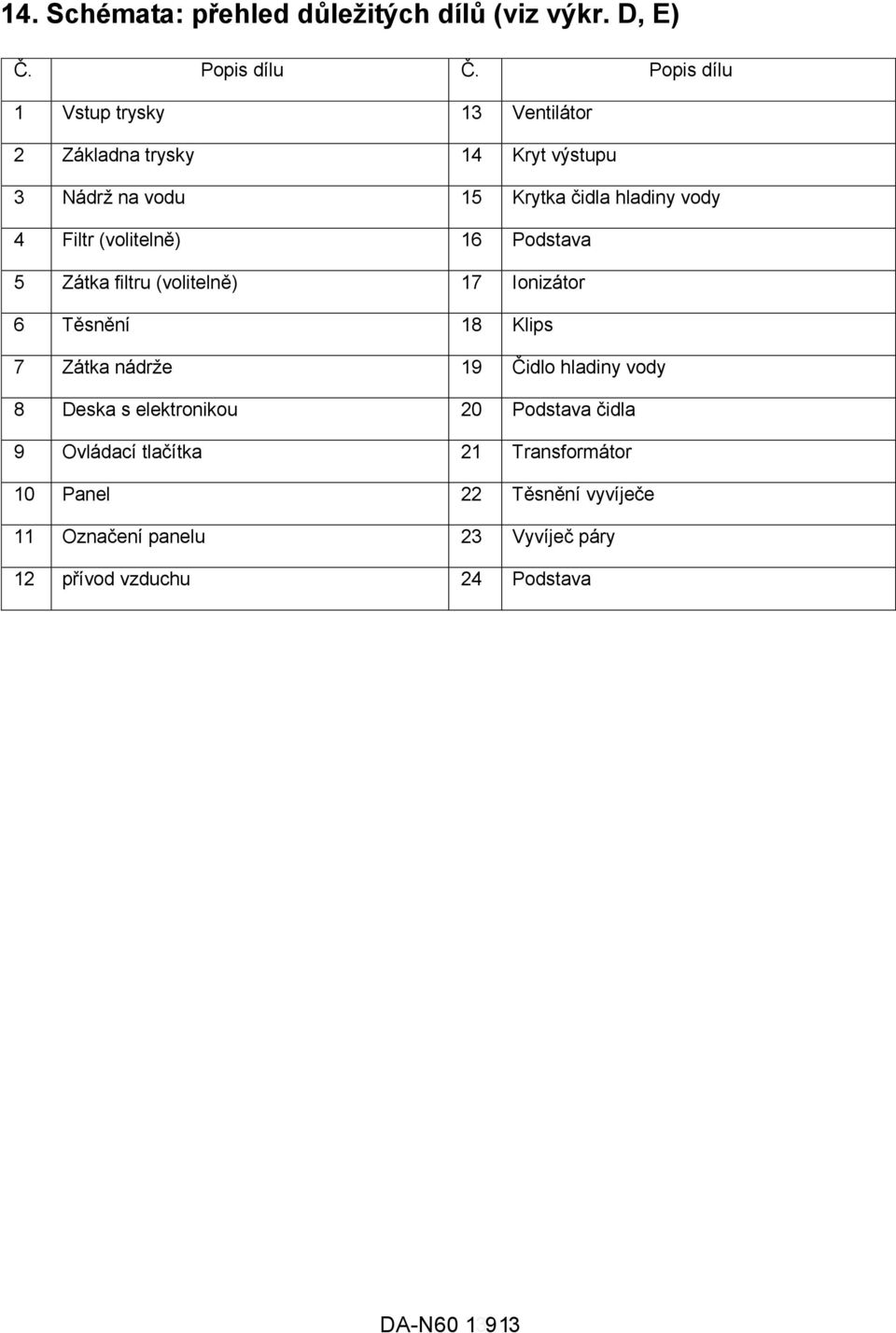

13 14. Schémata: přehled důležitých dílů (viz výkr. D, E) Č. Popis dílu Č. Popis dílu 1 Vstup trysky 13 Ventilátor 2 Základna trysky 14 Kryt výstupu 3 Nádrž na vodu 15 Krytka čidla hladiny vody 4 Filtr (volitelně) 16 Podstava 5 Zátka filtru (volitelně) 17 Ionizátor 6 Těsnění 18 Klips 7 Zátka nádrže 19 Čidlo hladiny vody 8 Deska s elektronikou 20 Podstava čidla 9 Ovládací tlačítka 21 Transformátor 10 Panel 22 Těsnění vyvíječe 11 Označení panelu 23 Vyvíječ páry 12 přívod vzduchu 24 Podstava DA-N

14 15. Poznámky DA-N60

15 DEDRA EXIM Sp z o.o Pruszków ul. 3 Maja 8 tel: (+48 / 22) fax: (+48 / 22) http: // info@dedra.pl Razítko prodejce ZÁRUČNÍ LIST Katalogové číslo: DA-N60 DEDRA Název: Ultrazvukový zvlhčovač vzduchu Datum a podpis:. Sériové číslo: Záruka na prodané zboží nevylučuje, neomezuje ani nepozastavuje práva kupujícího vyplývající z rozporu zboží se smlouvou. ZÁRUČNÍ PODMÍNKY 1. Garantujeme řádnou funkci výrobku v souladu s technicko-užitkovými podmínkami popsanými v návodu k použití. Poskytujeme záruku na dobu 24 měsíců od data nákupu obsaženého ve stávajícím dokumentu. Záruka je platná na celém území České republiky. Reklamace musí být nahlášena písemně v době trvání záruční doby. 2. Povinnosti ručitele plní prodejní místo. 3. Stávající záruka se vztahuje na závady způsobené vadnými materiály, nesprávnou montáží, chybným provedením. 4. Závady zjištěné v záruční době budou odstraněny firmou DEDRA EXIM ve lhůtě sjednané mezi stranami. 5. Výrobek musí být dodán do prodejního místa na vlastní náklady kupujícího. Podmínkou řešení reklamace je předložení: - řádně vyplněného Záručního listu, - dokladu o nákupu (případně jeho kopie) s datem prodeje jako v Záručním listu, 6. Záruka se nevztahuje na závady vzniklé v důsledku: - užívání v rozporu s určením a pokyny obsaženými v návodu k použití, - užívání hobby zařízení pro profesionální účely, - přetížení zařízení, které způsobí poškození motoru nebo prvků mechanického převodu, - provádění oprav neoprávněnými osobami, - provádění úprav konstrukce, - mechanického, fyzického, chemického poškození způsobeného silou nebo vnějšími faktory, - poškození v důsledku: montáže nevhodných částí nebo příslušenství, použití nesprávných maziv, olejů, konzervačních prostředků. 7. Záruka se nevztahuje na díly podléhající běžnému opotřebení během provozu: tepelné pojistky, elektrografitové kartáče, klínové řemeny, nástrojové úchyty, baterie, pracovní koncovky elektrického nářadí (kotoučové pily, vrtáky, frézy, atd.). 8. Výrobní štítek zařízení musí být čitelný. Reklamovaný exemplář je nutné důkladně zajistit proti poškození při přepravě. Pokud je to možné, dodat v originálním obalu. Prohlášení kupujícího Seznámil jsem se s podmínkami záruky, což potvrzuji vlastnoručním podpisem: datum a místo podpis kupujícího DA-N60 CZ 15

16 DEDRA EXIM Sp. z o.o Pruszków ul. 3 Maja 8 tel (+48/22) fax: (+48/22) http: // info@dedra.pl ZÁZNAMY O PROVEDENÝCH OPRAVÁCH DEDRA Č. Datum nahlášení opravy Datum provedení opravy Rozsah opravy, popis úkonů Podpis opraváře
