RRAS-MC/A1 IP mikrofon pro kolejová vozidla

Transkript

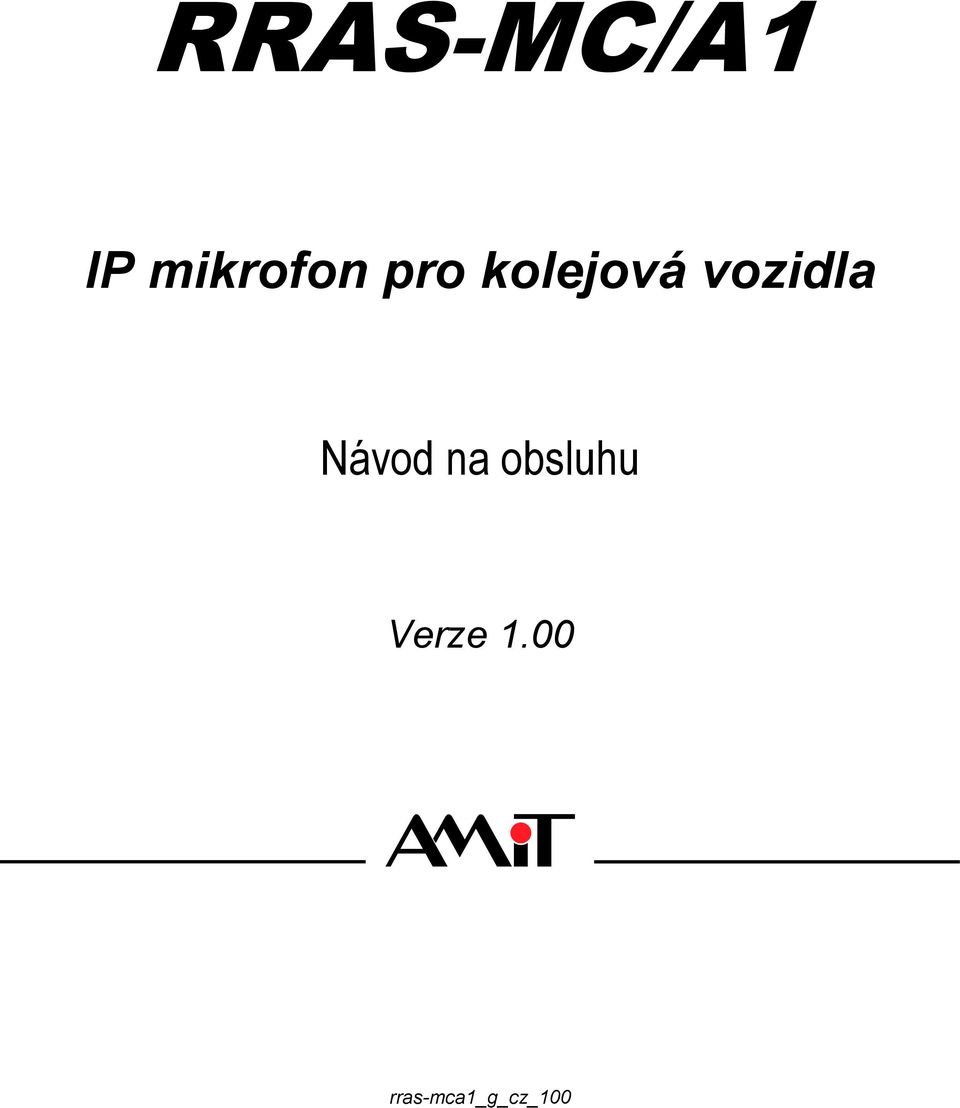

1 IP mikrofon pro kolejová vozidla Návod na obsluhu Verze 1.00 rras-mca1_g_cz_100

2 AMiT, spol. s r. o. nepřejímá žádné záruky, pokud se týče obsahu této publikace a vyhrazuje si právo měnit obsah dokumentace bez závazku tyto změny oznámit jakékoli osobě či organizaci. Tento dokument může být kopírován a rozšiřován za následujících podmínek: 1. Celý text musí být kopírován bez úprav a se zahrnutím všech stránek. 2. Všechny kopie musí obsahovat označení autorského práva společnosti AMiT, spol. s r. o. a veškerá další upozornění v dokumentu uvedená. 3. Tento dokument nesmí být distribuován za účelem dosažení zisku. V publikaci použité názvy produktů, firem apod. mohou být ochrannými známkami nebo registrovanými ochrannými známkami příslušných vlastníků. AMiT je registrovaná ochranná známka. Copyright (c) 2013, AMiT, spol. s r. o. Výrobce: AMiT, spol. s r. o. Naskové 3/1100, Praha Technická podpora: support@amit.cz rras-mca1_g_cz_100 2/17

3 Obsah Historie revizí... 4 Související dokumentace Úvod Technické parametry Rozměry Provedení čelního panelu Doporučená schematická značka Posouzení shody Ostatní zkoušky Přední panel Mikrofon ALS indikační LED Ethernet Konfigurace Tovární nastavení Tovární nastavení ethernetu Montáž Zásady instalace Objednací údaje a kompletace Údržba Likvidace odpadu /17 rras-mca1_g_cz_100

4 Historie revizí Jméno dokumentu: rras-mca1_g_cz_100.pdf Autor: Šach Jaroslav Verze Datum Změny Nový dokument Související dokumentace 1. Programátorská příručka ACASYS-AS soubor: acasys-as_ms_cz_xxx.pdf 2. Projekční příručka ACASYS-AS soubor: acasys-as_mp_cz_xxx.pdf 3. Aplikační poznámka AP0037 Zásady používání sítě Ethernet soubor: ap0016_cz_xx.pdf rras-mca1_g_cz_100 4/17

5 1. Úvod RRAS-MC/A1 je ruchový mikrofon s ethernetovým rozhraním, určený k montáži v prostorech pro cestující. Zařízení je z výroby dodáváno pouze se zavaděčem. Před prvním použitím musí být do zařízení nahrána uživatelská aplikace. Základní vlastnosti Rozhraní Ethernet 100 Mbps Napájení prostřednictvím PoE 2 indikační LED Montáž do panelu 5/17 rras-mca1_g_cz_100

6 2. Technické parametry CPU Mikrofon Procesor Interní FLASH Interní RAM EEPROM Typ Frekvenční rozsah STM32F KB 128 KB 2 KB Elektretový kondenzátorový 50 Hz až 16 khz Ethernet Poznámka Napájení Poznámka Počet linek 1 Přenosová rychlost 10 / 100 Mbps Galvanické oddělení Ano *) Izolační pevnost 500 V stř. /1 minuta *) Přípojné místo Konektor RJ45, dle IEEE802.3 Doporučená kabeláž STP CAT5 Maximální délka segmentu 100 m *) Izolace nesmí být použita pro oddělení nebezpečných napětí. Napájení PoE Odběr Max. 60 ma Galvanické oddělení Ano *) Izolační pevnost 500 V stř. /1 minuta *) Přípojné místo Konektor RJ45, dle IEEE802.3 *) Izolace nesmí být použita pro oddělení nebezpečných napětí. Mechanika Mechanické provedení Barva přední panel folie text zadní kryt Montáž Krytí Hmotnost Rozměry (š v h) Panel k zástavbě do stěny RAL 9006 RAL 9006 RAL 9005 RAL šroub M4 s válcovou hlavou IP g ( ) mm Teploty Rozsah pracovních teplot -20 C až 70 C Rozsah skladovacích teplot -20 C až 70 C Ostatní Maximální vlhkost okolí Předpokládané MTBF Předpokládaná doba života < 95 % nekondenzující > h 15 let Programové vybavení Požadavky ČSN EN ed. 3 Zařízení je dodáváno se zavaděčem, který umožňuje nahrání programového vybavení přes ethernet aplikací RRAS Configurator. Zařízení je určeno k provozu do m n. m. Zařízení je konstruováno dle teplotní třídy TX. Z hlediska vibrací je zařízení zařazeno dle ČSN EN do Kategorie 1, třída A (montáž na skříň vozidla). rras-mca1_g_cz_100 6/17

7 52 72 RRAS-MC/A1 U napájecího napětí jsou přípustná přerušení do 10 ms (Třída S2 dle kap normy ČSN EN ed. 3). Pro přepínání napájení jsou přípustné podmínky třídy C1 a C2. Klasifikace bezpečnosti Zařízení splňuje klasifikaci SWSIL0 dle ČSN EN ed. 2 Drážní zařízení Sdělovací systémy a systémy zpracování dat Software pro drážní řídící a ochranné systémy. Zařízení splňuje klasifikaci SIL0 dle ČSN EN Drážní zařízení Sdělovací a zabezpečovací systémy a systémy zpracování dat Elektronické zabezpečovací systémy Rozměry o 5 Obr. 1 - Rozměry RRAS-MC/A1 7/17 rras-mca1_g_cz_100

8 2.2. Provedení čelního panelu RAL 9005 RAL 9006 Obr. 2 - Barevné provedení panelu 2.3. Doporučená schematická značka Pro mikrofon RRAS-MC/A1 je doporučena tato schematická značka. X1 RJ45 ETH Obr. 3 - Doporučená schematická značka pro RRAS-MC/A1 rras-mca1_g_cz_100 8/17

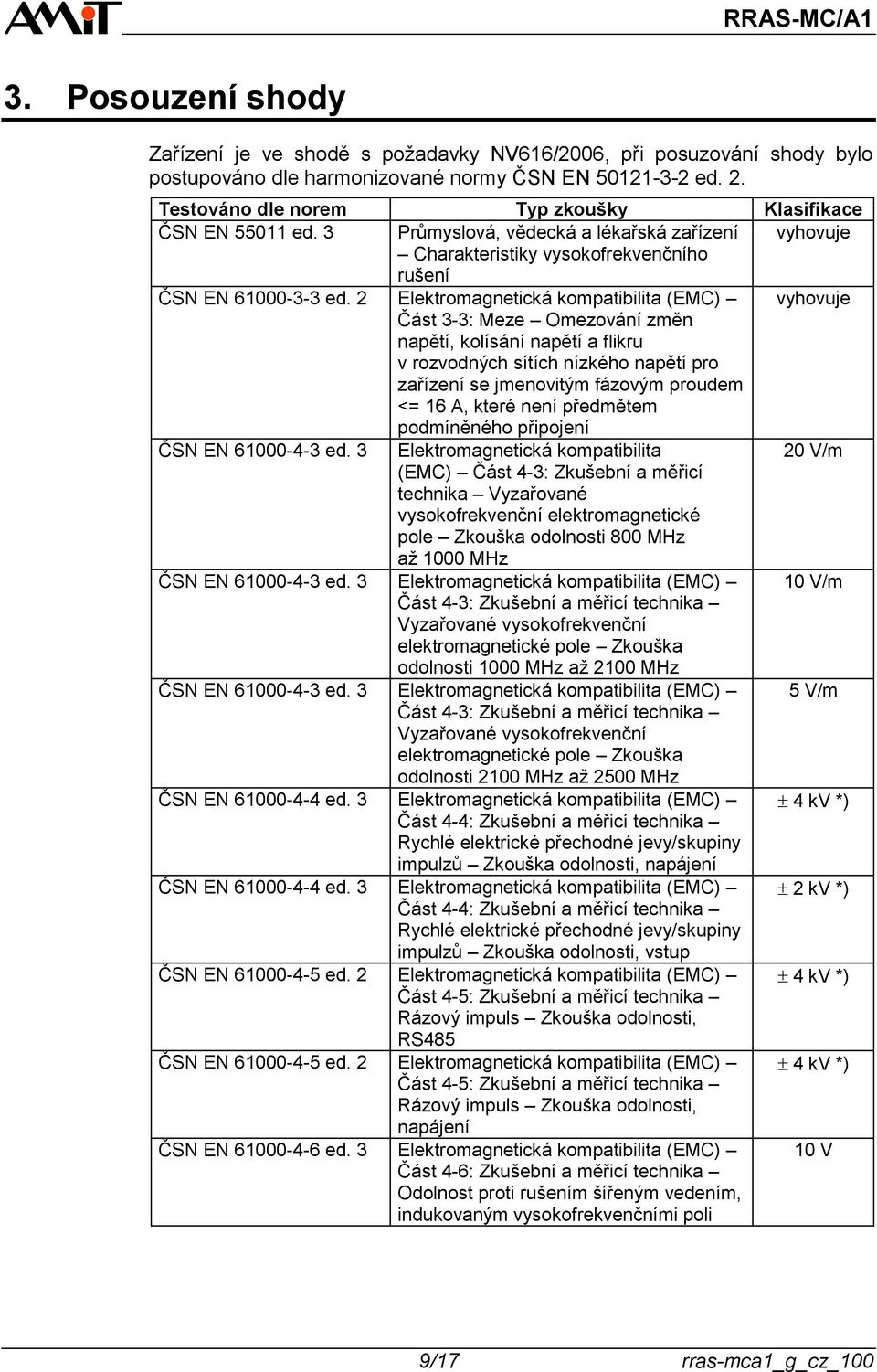

9 3. Posouzení shody Zařízení je ve shodě s požadavky NV616/2006, při posuzování shody bylo postupováno dle harmonizované normy ČSN EN ed. 2. Testováno dle norem Typ zkoušky Klasifikace ČSN EN ed. 3 Průmyslová, vědecká a lékařská zařízení vyhovuje Charakteristiky vysokofrekvenčního rušení ČSN EN ed. 2 Elektromagnetická kompatibilita (EMC) vyhovuje Část 3-3: Meze Omezování změn napětí, kolísání napětí a flikru v rozvodných sítích nízkého napětí pro zařízení se jmenovitým fázovým proudem <= 16 A, které není předmětem podmíněného připojení ČSN EN ed. 3 Elektromagnetická kompatibilita 20 V/m (EMC) Část 4-3: Zkušební a měřicí technika Vyzařované vysokofrekvenční elektromagnetické pole Zkouška odolnosti 800 MHz až 1000 MHz ČSN EN ed. 3 Elektromagnetická kompatibilita (EMC) 10 V/m Část 4-3: Zkušební a měřicí technika Vyzařované vysokofrekvenční elektromagnetické pole Zkouška odolnosti 1000 MHz až 2100 MHz ČSN EN ed. 3 Elektromagnetická kompatibilita (EMC) 5 V/m Část 4-3: Zkušební a měřicí technika Vyzařované vysokofrekvenční elektromagnetické pole Zkouška odolnosti 2100 MHz až 2500 MHz ČSN EN ed. 3 Elektromagnetická kompatibilita (EMC) 4 kv *) Část 4-4: Zkušební a měřicí technika Rychlé elektrické přechodné jevy/skupiny impulzů Zkouška odolnosti, napájení ČSN EN ed. 3 Elektromagnetická kompatibilita (EMC) 2 kv *) Část 4-4: Zkušební a měřicí technika Rychlé elektrické přechodné jevy/skupiny impulzů Zkouška odolnosti, vstup ČSN EN ed. 2 Elektromagnetická kompatibilita (EMC) 4 kv *) Část 4-5: Zkušební a měřicí technika Rázový impuls Zkouška odolnosti, RS485 ČSN EN ed. 2 Elektromagnetická kompatibilita (EMC) 4 kv *) Část 4-5: Zkušební a měřicí technika Rázový impuls Zkouška odolnosti, napájení ČSN EN ed. 3 Elektromagnetická kompatibilita (EMC) Část 4-6: Zkušební a měřicí technika Odolnost proti rušením šířeným vedením, indukovaným vysokofrekvenčními poli 10 V 9/17 rras-mca1_g_cz_100

10 ČSN EN ed. 2 Elektromagnetická kompatibilita (EMC) Část 4-11: Zkušební a měřicí technika Krátkodobé poklesy napětí, krátká přerušení a pomalé změny napětí Zkoušky odolnosti *) Během rušení mohou být v reproduktoru slyšet rušivé zvuky. vyhovuje 3.1. Ostatní zkoušky Zařízení bylo posouzeno a schváleno pro použití v drážních aplikacích dle norem: Testováno dle norem Typ zkoušky Klasifikace ČSN EN ed. 3 Elektronická zařízení drážních vozidel Vyhovuje ČSN EN ed. 2 Drážní vozidla Elektromagnetická Vyhovuje kompatibilita ČSN EN ed. 2 Drážní zařízení Zařízení drážních Vyhovuje vozidel Zkoušky rázy a vibracemi ČSN EN ed. 2 Zkoušení vlivů prostředí Část 2-1: Vyhovuje Zkoušky Zkouška A: Chlad ČSN EN Zkoušení vlivů prostředí Část 2-2: Zkoušky Zkouška B: Suché teplo Vyhovuje rras-mca1_g_cz_100 10/17

11 4. Přední panel Mikrofon i indikační diody jsou ukryty pod čelním panelem jednotky. Mikrofon, ALS indikace Obr. 4 - Přední panel jednotky RRAS-MC/A Mikrofon Mikrofon je umístěn za děrováním čelního panelu. Jeho citlivost lze nastavovat prostřednictvím ethernetového rozhraní z nadřazeného systému ALS indikační LED Za děrováním čelního panelu jednotky jsou ukryty indikační LED umožňující uživateli identifikaci komunikujícího, zařízení. Diody blikají červenou, pokud jednotka RRAS-MC/A1 v ethernetovém rámci rozezná svou IP adresu. 11/17 rras-mca1_g_cz_100

12 5. Ethernet Konektor RJ45 pro připojení ethernetového rozhraní je umístěn na zadní stěně krytu. Bližší informace k výrobnímu nastavení ethernetu uvádí kapitola 6.1. Tovární nastavení. X1 Ethernet Obr. 5 - Umístění ethernetového konektoru rras-mca1_g_cz_100 12/17

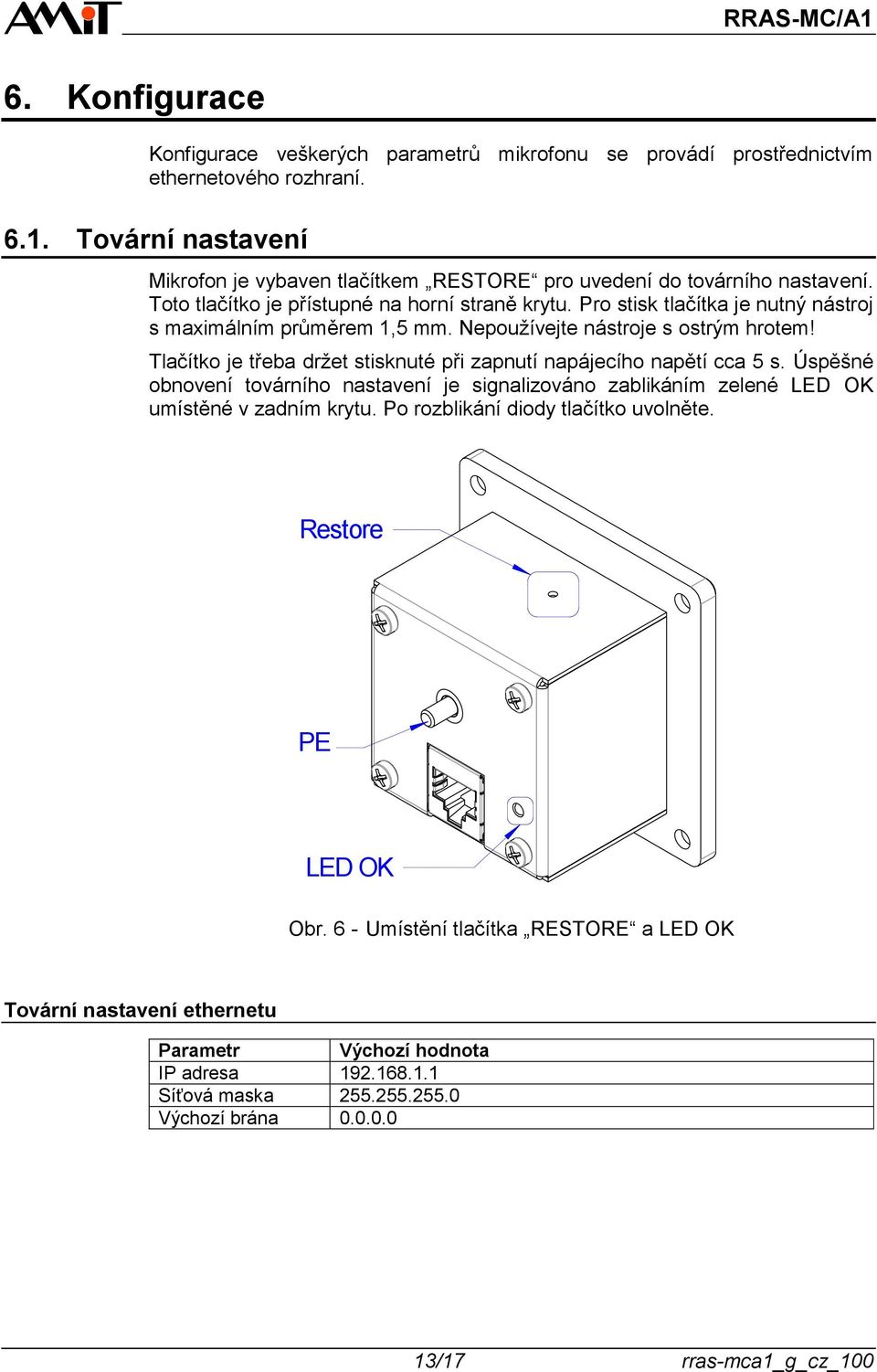

13 6. Konfigurace Konfigurace veškerých parametrů mikrofonu se provádí prostřednictvím ethernetového rozhraní Tovární nastavení Mikrofon je vybaven tlačítkem RESTORE pro uvedení do továrního nastavení. Toto tlačítko je přístupné na horní straně krytu. Pro stisk tlačítka je nutný nástroj s maximálním průměrem 1,5 mm. Nepoužívejte nástroje s ostrým hrotem! Tlačítko je třeba držet stisknuté při zapnutí napájecího napětí cca 5 s. Úspěšné obnovení továrního nastavení je signalizováno zablikáním zelené LED OK umístěné v zadním krytu. Po rozblikání diody tlačítko uvolněte. Restore PE LED OK Obr. 6 - Umístění tlačítka RESTORE a LED OK Tovární nastavení ethernetu Parametr Výchozí hodnota IP adresa Síťová maska Výchozí brána /17 rras-mca1_g_cz_100

14 3,5 54,0 61,0 RRAS-MC/A1 7. Montáž Mikrofon RRAS-MC/A1 je určen pro montáž do stěny vozu. Pro upevnění použijte šrouby velikosti M4 s válcovou hlavou. Mikrofon může být namontován v jakékoliv poloze. 3,5 54,0 61,0 Obr. 7 - Montážní otvor pro RRAS-MC/A Zásady instalace Zemnění Svorník PE na zadním krytu mikrofonu propojte s kostrou vozidla. Rozhraní Ethernet Poznámka Pro servisní účely a v rámci rozváděče stačí nestíněný kabel (patch kabel). Při trvalém použití mimo rozváděč, použít kabeláž STP. Veškerá propojení na PE musí být realizována vodičem s co nejmenší impedancí. Technické parametry řídicího systému jsou zaručeny pouze při tomto zapojení. rras-mca1_g_cz_100 14/17

15 8. Objednací údaje a kompletace IP mikrofon RRAS-MC/A1 IP mikrofon, návod na obsluhu, záruční list, protokol o kusové zkoušce, protokol o zkoušce izolace 15/17 rras-mca1_g_cz_100

16 9. Údržba Zařízení nevyžaduje žádnou pravidelnou kontrolu ani údržbu. Čištění Podle způsobu použití zařízení je třeba čas od času z vnitřní elektroniky zařízení odstranit prach. Zařízení se čistí ve vypnutém a rozebraném stavu suchým štětcem nebo jemným kartáčem případně vysavačem. Činnost může provádět pouze výrobce nebo pověřená servisní organizace! rras-mca1_g_cz_100 16/17

17 10. Likvidace odpadu Likvidace elektroniky Likvidace zařízení je řízena předpisy o nakládání s elektroodpadem. Zařízení nesmí být likvidováno v běžném komunálním odpadu. Musí být odevzdáno na místech k tomu určených a recyklováno. 17/17 rras-mca1_g_cz_100
