POHODLNÉ NOŠENÍ PŘEDSTAVENÍ PRODUKTU. CARRYTEC má jako jedinečné pouzdro funkční rukojeť vhodnou pro různé úkony a do různých situací.

Transkript

1 33 POHODLNÉ NOŠENÍ Stupeň těsnosti IP 54 Pouzdro s těsněním (příslušenství). Max. rozměr desky (Š x V v mm) Spodní díl Vrchní díl S 210 x x 142 M 258 x x 184 L viz internet (není brán v úvahu prolis pro upevnění) H PŘEDSTAVENÍ PRODUKTU má jako jedinečné pouzdro funkční rukojeť vhodnou pro různé úkony a do různých situací. Tímto způsobem umožňuje CARRY- TEC dobrou manipulaci i s velkými přístroji a uživatelům pomáhá při každodenní práci. MOBILNÍ Rukojeť dává zcela nový pocit při nošení. Je umístěné ve středu nad těžištěm pouzdra a zaručuje tak vyváženost produktu a ergonomickou manipulaci. O perfektní uchopení bez skluzu se stará měkká vložka. Dále se vyznačuje velkou užitnou plochou pro uživatelské interface. Š V Podle použití uvnitř / venku nabízí inovace zapouzdření různé materiály, např. zesílený rázuvzdorný plast, sladěné barvy a možnosti kombinací. Boční vybrání ve spodním dílu zaručují uživateli bezpečné držení při ovládání soběstačných/kabelových konfigurací v příručním pouzdru. Volitelně schránka na baterie (5 x AA). aktuální výkresy na internetu

2 34 NA STĚNU/ODKLÁDÁNÍ BEZPEČNÉ ODKLÁDÁNÍ ODKLÁDÁNÍ NA STĚNU Pro bezpečné odložení na stěnu lze jako příslušenství dodat podstavec. Podstavec je bez/s podkladovou deskou. Pouzdro lze do podstavce spolehlivě zaklapnout. Snadné vyjmutí tahem za rukojeť. NABÍJENÍ / PŘENOS Volitelně možné integrovat nabíjecí kontakty a kontakty pro přenos dat. Podstavec poskytuje dostatek místa pro elektroniku. Vysoce kvalitní ocelové šrouby s pohonem Torx pro pouzdro, podstavec a příchytky. s podstavcem otočený o 180 pro použití na stativu nebo konzole (strana 36)

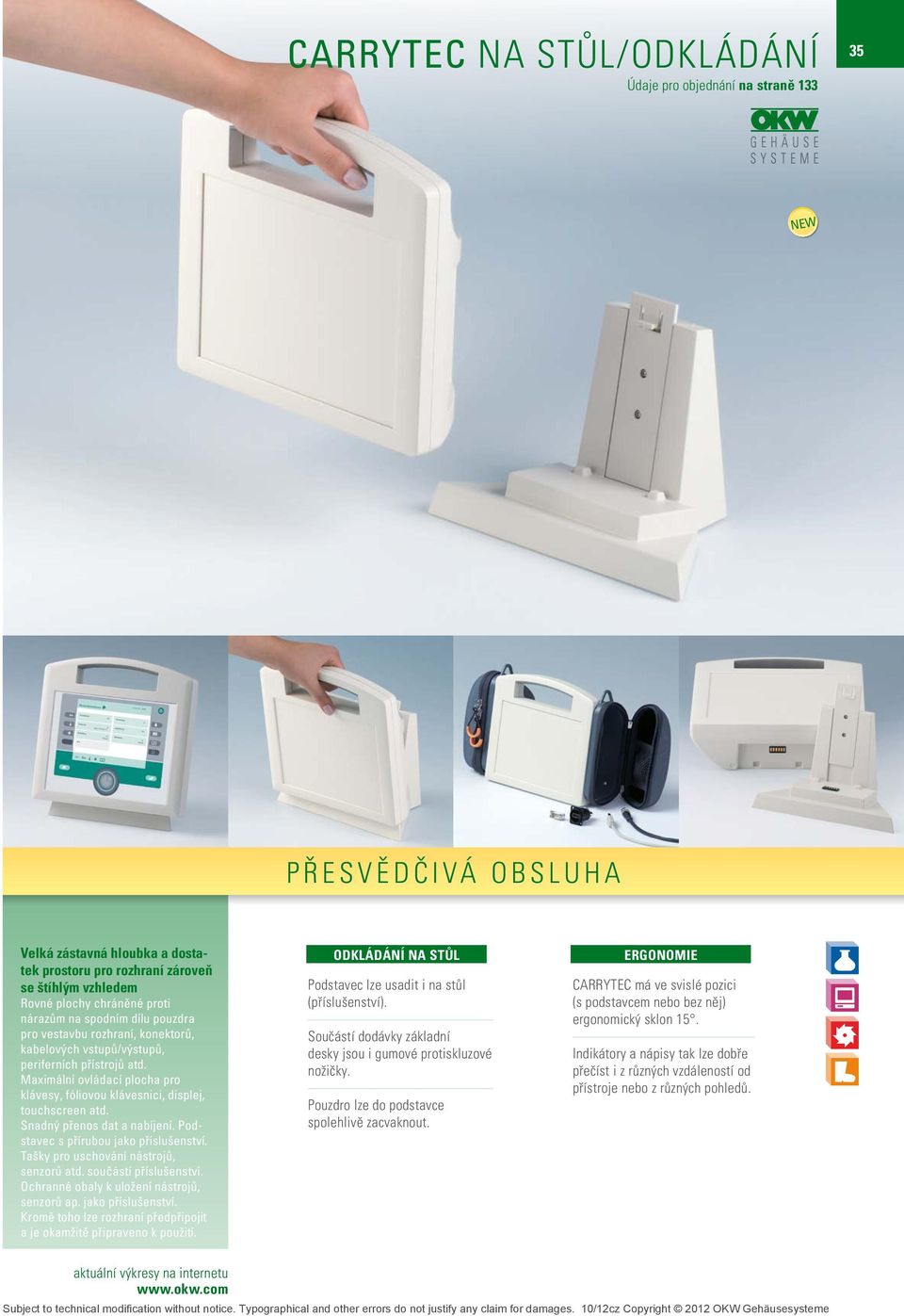

3 NA STŮL/ODKLÁDÁNÍ 35 PŘESVĚDČIVÁ OBSLUHA Velká zástavná hloubka a dostatek prostoru pro rozhraní zároveň se štíhlým vzhledem Rovné plochy chráněné proti nárazům na spodním dílu pouzdra pro vestavbu rozhraní, konektorů, kabelových vstupů/výstupů, periferních přístrojů atd. Maximální ovládací plocha pro klávesy, fóliovou klávesnici, displej, touchscreen atd. Snadný přenos dat a nabíjení. Podstavec s přírubou jako příslušenství. Tašky pro uschování nástrojů, senzorů atd. součástí příslušenství. Ochranné obaly k uložení nástrojů, senzorů ap. jako příslušenství. Kromě toho lze rozhraní předpřipojit a je okamžitě připraveno k použití. ODKLÁDÁNÍ NA STŮL Podstavec lze usadit i na stůl (příslušenství). Součástí dodávky základní desky jsou i gumové protiskluzové nožičky. Pouzdro lze do podstavce spolehlivě zacvaknout. ERGONOMIE má ve svislé pozici (s podstavcem nebo bez něj) ergonomický sklon 15. Indikátory a nápisy tak lze dobře přečíst i z různých vzdáleností od přístroje nebo z různých pohledů. aktuální výkresy na internetu

4 36 DRŽÁKY SE SYSTÉMOVÝM PŘIPOJENÍM DRŽÁKY Na výběr jsou úchyty k zavěšení na kulatou trubku nebo normované lišty DIN EN ISO Rovná plocha na zadní straně přístroje umožňuje i montáž na stativ nebo konzolu, přičemž rukojeť směřující dolů usnadňuje rychlou změnu polohy/směru pohledové a ovládací plochy. Snadné nastavení úhlu, vyklopení, naklopení, otáčení, přitažení nic není problém. POUŽITÍ Lékařská a laboratorní technika. Wellness. Periférie a interface zařízení. Komunikační technika. Bezpečnostní technika. Příjem dat. Monitoring. Strojírenství a inženýrink. Měřící a regulační technika. Zemědělství a lesnictví. Díky tvaru, který vyhovuje lidské ruce a respektuje způsoby uchopení, umožňuje rozmanité způsoby použití jak uvnitř, tak venku. Mobilní stolní nástěnné na lištu na trubku stativ konzolu. Pouzdra jsou obzvlášť robustní a lehce omyvatelná. Provedení ze zesíleného rázuvzdorného plastu pro použití do náročných venkovních podmínek.

5 carrytec Informace na stranách carrytec vnější rozměr v mm Š V H vybavení (rozměry v mm) max. rozměr fólie max. rozměr displejů materiál barva objednací číslo S ,5 x 130,5 8,4" / 21 cm ABS (UL 94 HB) šedobílá, RAL 9002*1 B ,5 x 130,5 8,4" / 21 cm ASA+PC (UL 94 V-0) láva* 2 B M ,5 x 162,5 10,4" / 26 cm ABS (UL 94 HB) šedobílá, RAL 9002* 1 B ,5 x 162,5 10,4" / 26 cm ASA+PC (UL 94 V-0) láva* 2 B L viz internet 13,4" / 34 cm ABS (UL 94 HB) šedobílá, RAL 9002* 1 B viz internet 13,4" / 34 cm ASA+PC (UL 94 V-0) láva* 2 B položka pro provedení / použití 1 PŘÍSLUŠENSTVÍ 2 c d e f objednací číslo ABS (UL 94 HB) ASA+PC (UL 94 V-0) šedobílá šedobílá láva 1 Podstavec S, M stolní konzole/nástěnný úchyt, pro nabíjecí elektroniku apod. B B L stolní konzole, pro nabíjecí elektroniku apod. B B b Spodní deska pro podstavec S, M, L doporučeno u stolního použití, včetně gumových nožiček B B c Schránka pro baterie * 3 S, M, L pro 5 x 1,5 V tužkové baterie (AA), kontakty poniklovány A A d Závěsný úchyt* 4 S, M, L PA zesílené, pro kruhové tyčky 32 mm/přístrojové lišty 25x10x1,5 mm (DIN EN ISO 19054) B B objednací číslo položka pro provedení / použití e Těsnění S pro pouzdro, těsné do IP 54 B M pro pouzdro, těsné do IP 54 B L pro pouzdro, těsné do IP 54 B f Kontakty S, M, L kontakty pro podstavec samec, 6-pólové (opracování nutné) A S, M, L kontakty pro pouzdro samice, 6-pólové (opracování nutné) A g Ochranný obal* 5 S levá strana, plastová tvarovka/textil,šedá, cca. 75 x 173 x 55 mm, chrání pouzdro, kabel a senzory B S pravá strana, plastová tvarovka/textil,šedá, cca. 75 x 173 x 55 mm, chrání pouzdro, kabel a senzory B h Popruh S s ochranným obalem dlouhý cca mm, na nošení pouzdra s ochranným obalem, pravá/levá strana B i Samořezné šrouby S, M, L ø 2,5 x 8 mm (PZ1), pro uchycení osazené desky, 1 ks A j Šroubovák Torx T10 S, M, L Torx T10, s ergonomickou rukojetí, pro montáž na pouzdro, podstavec a závěsný úchyt A T10 g h i j univerzální příslušenství viz strany * 1 Deska s rukojetí z TPE, barva vulkán. * 2 Deska s rukojetí z TPE, oranžová. * 3 Opracování zadní strany pouzdra pro použití schránky na baterie na požádání. Montáž: držák našroubovaný zezadu. Na požádání možné také se samolepicí fólií. Kryt bateriové schránky buď záklapný a/nebo na šroub. * 4 Jsou nutné 2 otvory pro upevnění 2,4 mm; v sadě obsaženy 2 šrouby Torx 3 x 8 mm (Torx 10) z oceli pro upevnění. * 5 Kromě toho lze rozhraní předpřipojit a je okamžitě připraveno k použití. Praktický zip. Lze vytáhnout pouze takovou délku kabelu, která je momentálně nutná. S očkem pro použití popruhu (samostatná položka).
