1 SMART METERING VE VODÁRENSTVÍ Sovak Praha, Ing. Petr Karel

2 Smart Metering Pilot project SM VV CR Definitions(by ETSI): - Automatic Meter Reading (AMR) The facility to interrogate and recover metering data from an on-site meter by communication from a remote access point. - Smart Meter (SM) Meter with extra functionality that allow for more accurate, frequent and useful meter readings. This extra functionality allows the meter to collect usage data and transmit this data back to the MDO (Meter Data Operator) via the AMI Advanced Metering Infrastructure). Load control and tariff management are also examples of possible extra functionality. The Smart Meter has a consumer interface that enables the consumer to monitor energy usage in real-time. -Interoperability Capability of a system to exchange data with other systems of different types and/or from different manufacturers.

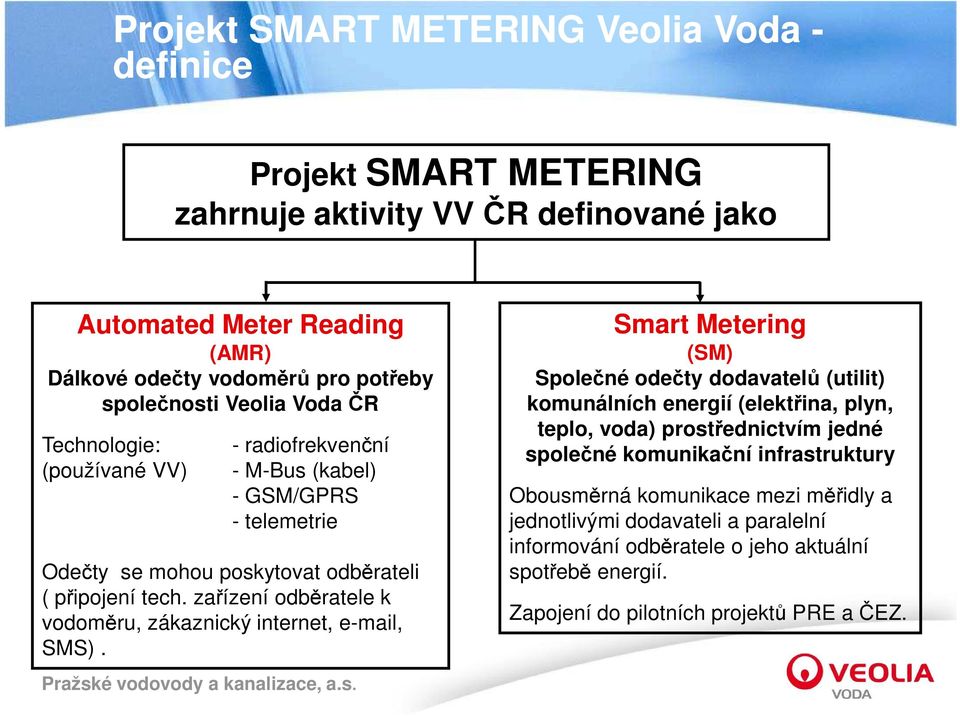

3 Projekt SMART METERING Veolia Voda - definice Projekt SMART METERING zahrnuje aktivity VV ČR definované jako Automated Meter Reading (AMR) Dálkové odečty vodoměrů pro potřeby společnosti Veolia Voda ČR Technologie: (používané VV) - radiofrekvenční - M-Bus (kabel) - GSM/GPRS - telemetrie Odečty se mohou poskytovat odběrateli ( připojení tech. zařízení odběratele k vodoměru, zákaznický internet, , SMS). Smart Metering (SM) Společné odečty dodavatelů (utilit) komunálních energií (elektřina, plyn, teplo, voda) prostřednictvím jedné společné komunikační infrastruktury Obousměrná komunikace mezi měřidly a jednotlivými dodavateli a paralelní informování odběratele o jeho aktuální spotřebě energií. Zapojení do pilotních projektů PRE a ČEZ.

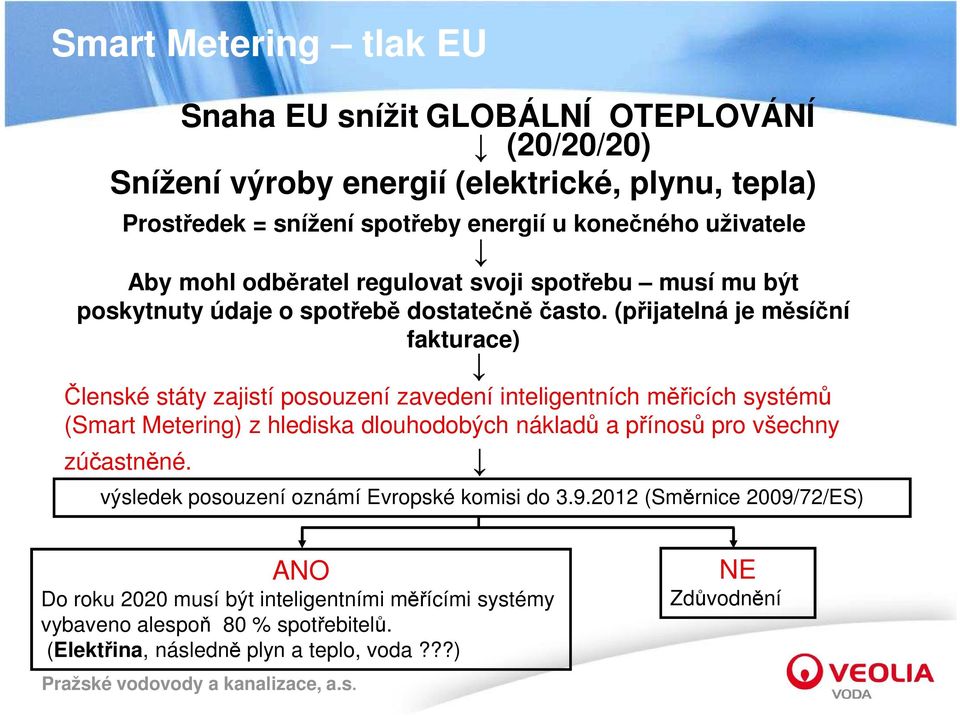

4 Smart Metering tlak EU Snaha EU snížit GLOBÁLNÍ OTEPLOVÁNÍ (20/20/20) Snížení výroby energií (elektrické, plynu, tepla) Prostředek = snížení spotřeby energií u konečného uživatele Aby mohl odběratel regulovat svoji spotřebu musí mu být poskytnuty údaje o spotřebě dostatečně často. (přijatelná je měsíční fakturace) Členské státy zajistí posouzení zavedení inteligentních měřicích systémů (Smart Metering) z hlediska dlouhodobých nákladů a přínosů pro všechny zúčastněné. výsledek posouzení oznámí Evropské komisi do (Směrnice 2009/72/ES) ANO Do roku 2020 musí být inteligentními měřícími systémy vybaveno alespoň 80 % spotřebitelů. (Elektřina, následně plyn a teplo, voda???) NE Zdůvodnění

5 Smart Metering tlak EU Snaha EU snížit GLOBÁLNÍ OTEPLOVÁNÍ Snížení výroby energií (elektrické, plynu, tepla) (Směrnice 2006/32/ES o energetické účinnosti u konečného uživatele a o energetických službách) Aby odběratel regulovat svoji spotřebu musí mu být poskytnuty údaje o spotřebě dostatečně často.

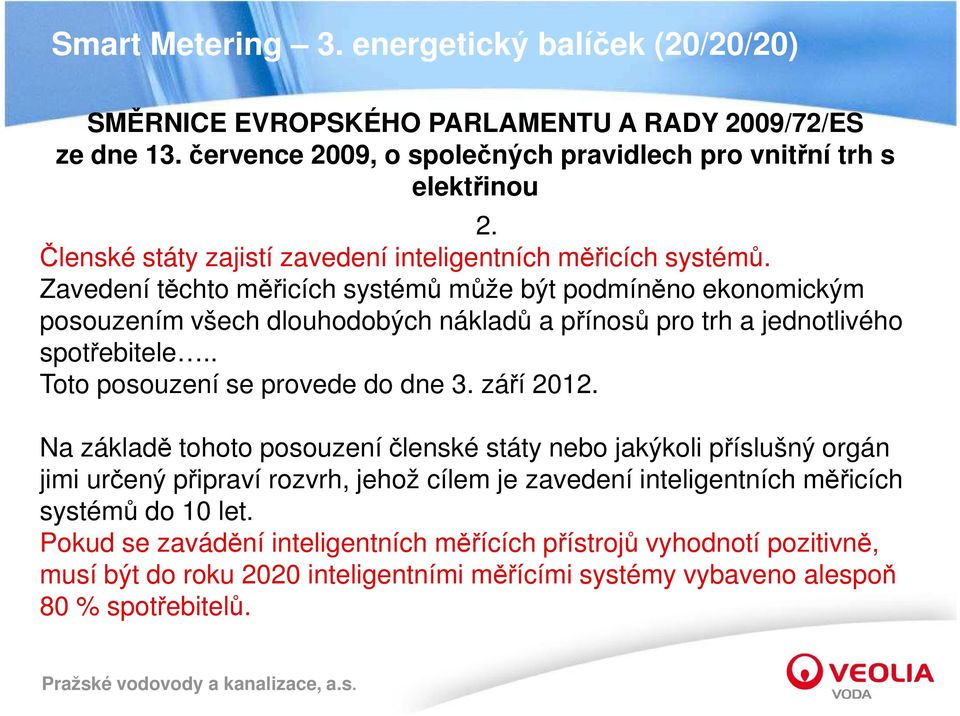

6 Smart Metering 3. energetický balíček (20/20/20) SMĚRNICE EVROPSKÉHO PARLAMENTU A RADY 2009/72/ES ze dne 13. července 2009, o společných pravidlech pro vnitřní trh s elektřinou 2. Členské státy zajistí zavedení inteligentních měřicích systémů. Zavedení těchto měřicích systémů může být podmíněno ekonomickým posouzením všech dlouhodobých nákladů a přínosů pro trh a jednotlivého spotřebitele.. Toto posouzení se provede do dne 3. září Na základě tohoto posouzení členské státy nebo jakýkoli příslušný orgán jimi určený připraví rozvrh, jehož cílem je zavedení inteligentních měřicích systémů do 10 let. Pokud se zavádění inteligentních měřících přístrojů vyhodnotí pozitivně, musí být do roku 2020 inteligentními měřícími systémy vybaveno alespoň 80 % spotřebitelů.

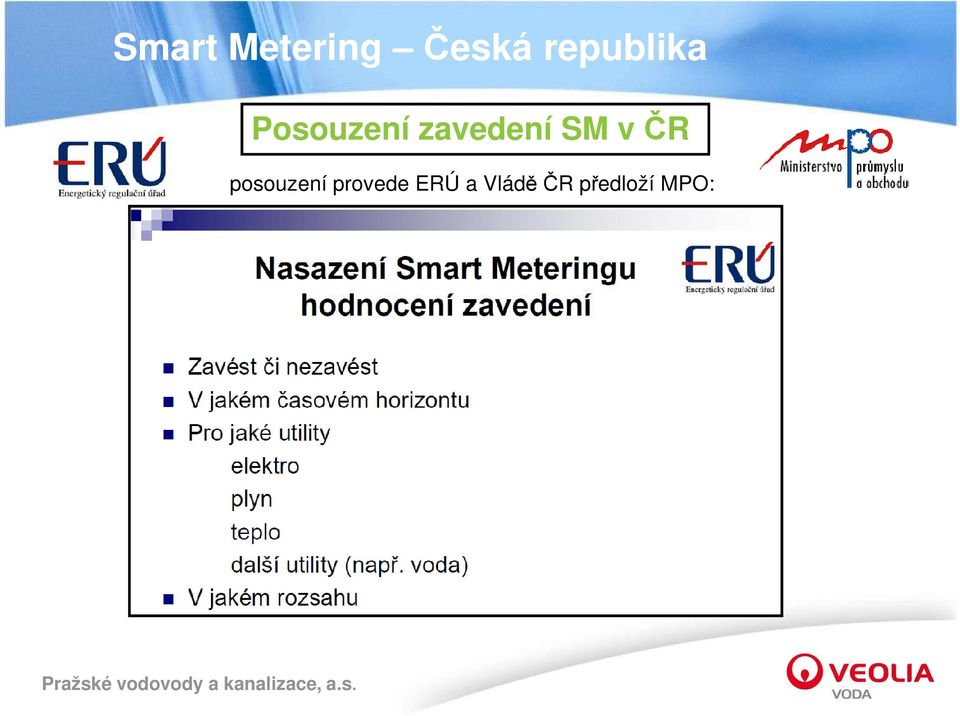

7 Smart Metering Česká republika Posouzení zavedení SM v ČR posouzení provede ERÚ a Vládě ČR předloží MPO:

8 Smart Metering tlak na vodní hospodářství???? Tlak EU náznaky? Směrnice 2000/60/ES, ustavující rámec pro činnost Společenství v oblasti vodní politiky. (Voda není běžný obchodní artikl. Zásobování vodou je v obecném zájmu. Politika poplatků má vytvořit uživatelům dostatečné podněty, aby využívali vodní zdroje efektivně). Druhá zpráva o následných opatřeních ke sdělení Komise o nedostatku vody a o suchu v Evropské unii KOM(2007) 414 (Zavedení vhodných poplatků může mít pro občany za následek vyšší účty. Rozšíření programů měření ve všech odvětví. Snížení úniků vody. Posouzení možnosti úspor v domácnostech = úsporné sprchy a kohoutky. Revize směrnice o eko-designu = štítky náročnosti budov v oblasti spotřeby vody). Měření vodní účinnosti budov. Komise hodlá svou politiku v oblasti sucha a nedostatku vody v roce 2012 přezkoumat.

9 Smart Metering standardizace EK dne pověřila tzv. Mandátem M/441 evropské standardizační organizace CEN, CENELEC a ETSI k vytvoření standardu pro Smart Metering. Cíl multi utilitní měření spotřeb energií (elektřina, plyn, teplo, voda) a předávání dat konečným odběratelům.

10 Návrh (SM-CG M/441) a proposal M/441

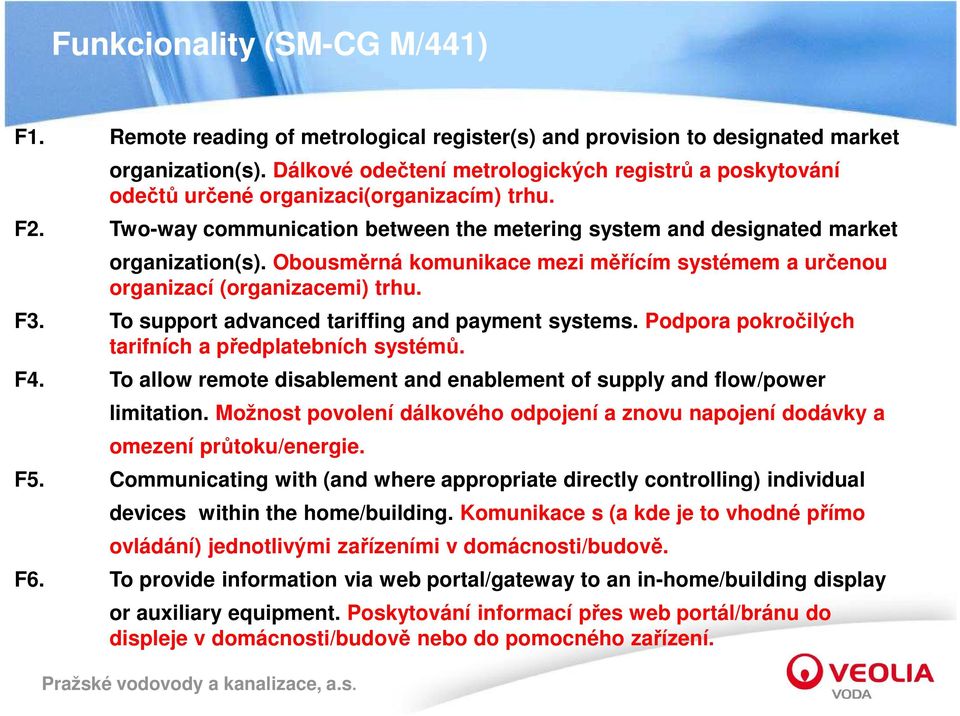

11 Funkcionality (SM-CG M/441) F1. Remote reading of metrological register(s) and provision to designated market organization(s). Dálkové odečtení metrologických registrů a poskytování odečtů určené organizaci(organizacím) trhu. F2. Two-way communication between the metering system and designated market organization(s). Obousměrná komunikace mezi měřícím systémem a určenou organizací (organizacemi) trhu. F3. To support advanced tariffing and payment systems. Podpora pokročilých tarifních a předplatebních systémů. F4. To allow remote disablement and enablement of supply and flow/power limitation. Možnost povolení dálkového odpojení a znovu napojení dodávky a omezení průtoku/energie. F5. Communicating with (and where appropriate directly controlling) individual devices within the home/building. Komunikace s (a kde je to vhodné přímo ovládání) jednotlivými zařízeními v domácnosti/budově. F6. To provide information via web portal/gateway to an in-home/building display or auxiliary equipment. Poskytování informací přes web portál/bránu do displeje v domácnosti/budově nebo do pomocného zařízení.

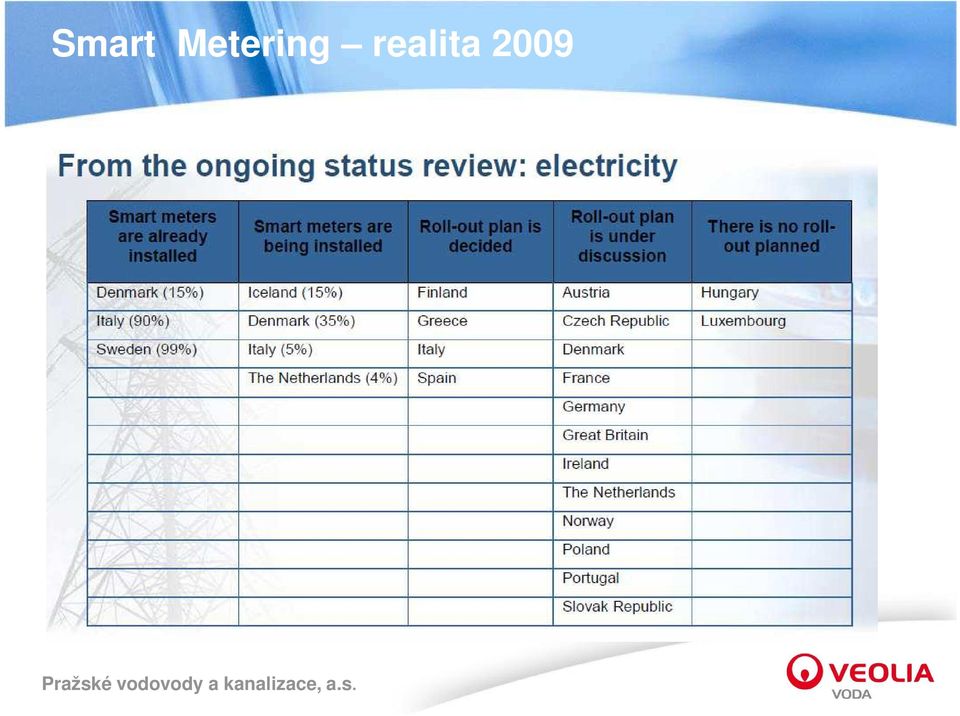

12 Smart Metering realita 2009

13 Smart Metering EUREAU activity Final report of the co-ordinating group SM The interests of water service managers are represented in the co-ordinating group SM-CG by Dominique OLIVIER, representative of EUREAU Smart meters : EUREAU JWG members Family name first name Country organisation BROLOES Alan DK Copenhagen Energy BUYTEN Harry NL PWN (Water Noord Holland) CRESPI ALEMANY Mateu Spain AGBAR FARNIER Eric FR SUEZ / Lyonnaise deseaux KAREL Petr Czech Rep. PVK ( Prague water cy) MARSHALL Jim UK Water UK OLIVIER Dominique FR VEOLIA EAU WREDE Sabine Germany BDEW

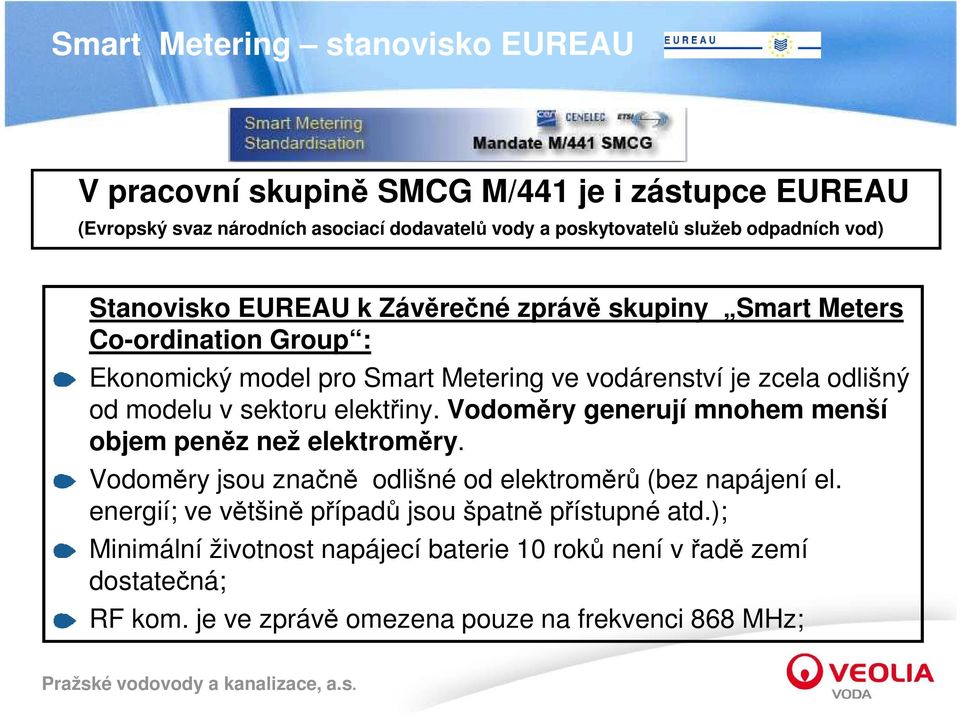

14 Smart Metering stanovisko EUREAU V pracovní skupině SMCG M/441 je i zástupce EUREAU (Evropský svaz národních asociací dodavatelů vody a poskytovatelů služeb odpadních vod) Stanovisko EUREAU k Závěrečné zprávě skupiny Smart Meters Co-ordination Group : Ekonomický model pro Smart Metering ve vodárenství je zcela odlišný od modelu v sektoru elektřiny. Vodoměry generují mnohem menší objem peněz než elektroměry. Vodoměry jsou značně odlišné od elektroměrů (bez napájení el. energií; ve většině případů jsou špatně přístupné atd.); Minimální životnost napájecí baterie 10 roků není v řadě zemí dostatečná; RF kom. je ve zprávě omezena pouze na frekvenci 868 MHz;

15 Požadavky EU na funkce systému Smart Metering Snižování ztrát vody = hlavní argument Evropské komise pro zapojení měření spotřeby vody do systému multi-utilitních odečtů (Smart Metering). Pro obhájení/vyvrácení domněnky, že Smart Metering pomůže snížit ztráty vody je nutné osadit a sledovat celé zásobní pásmo.

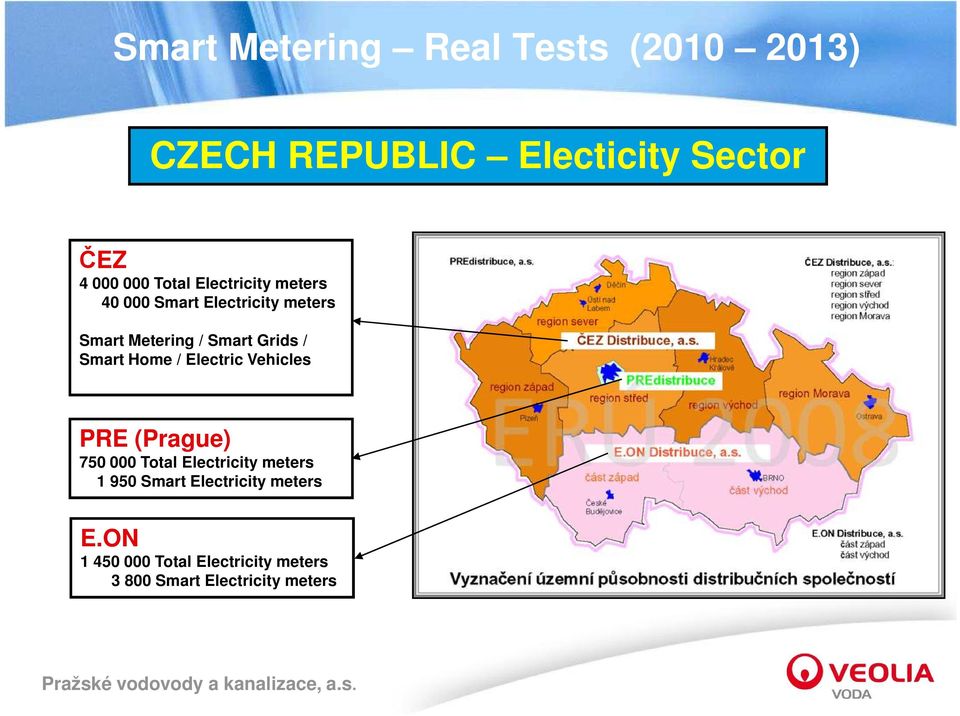

16 Smart Metering Real Tests ( ) CZECH REPUBLIC Electicity Sector ČEZ Total Electricity meters Smart Electricity meters Smart Metering / Smart Grids / Smart Home / Electric Vehicles PRE (Prague) Total Electricity meters Smart Electricity meters E.ON Total Electricity meters Smart Electricity meters

17 Real Test (M/441) Capital City of Prague Horní Měcholupy, District Prague 15 blocks of flats, family houses, commercial zone 1950 pcs. of Electricity Meters Pražská energetika, a.s. 480 pcs. of Water Meters Pražské vodovody a kanalizace, a.s. Heat Meters Pražská teplárenská a.s. Gas Meters Pražská plynárenská a.s.

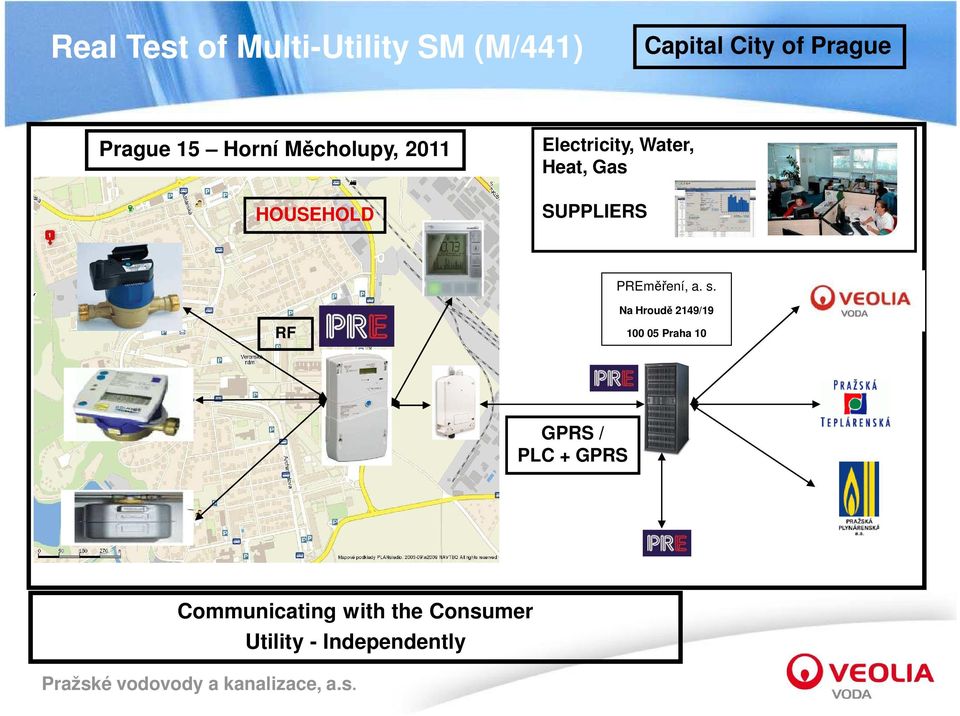

18 Real Test of Multi-Utility SM (M/441) Capital City of Prague Prague 15 Horní Měcholupy, 2011 HOUSEHOLD Electricity, Water, Heat, Gas SUPPLIERS PREměření, a. s. RF Na Hroudě 2149/ Praha 10 GPRS / PLC + GPRS Communicating with the Consumer Utility - Independently

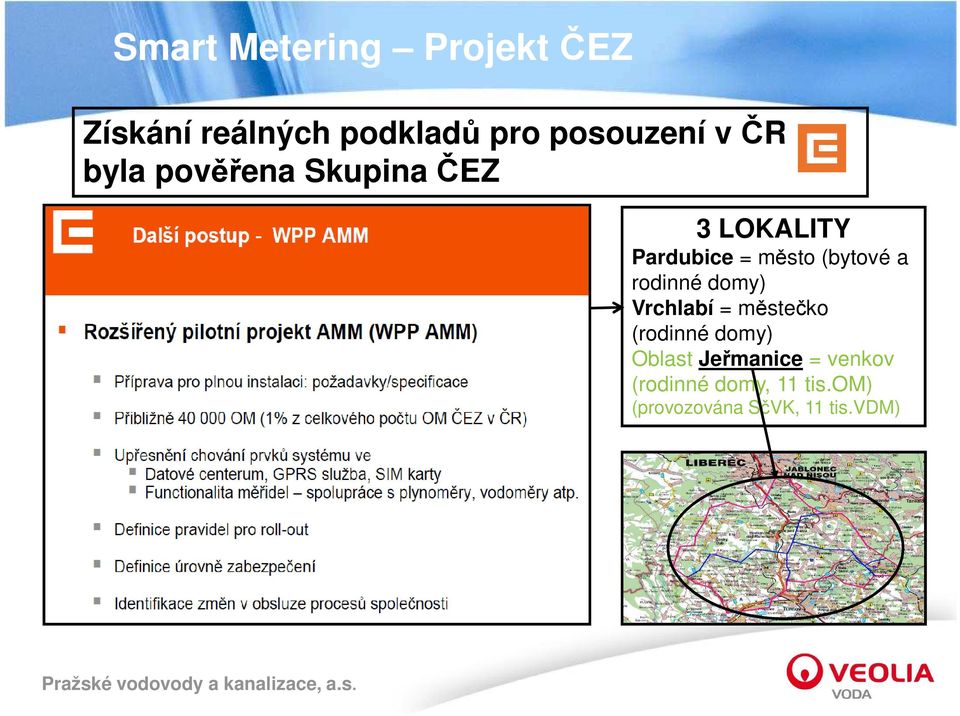

19 Smart Metering Projekt ČEZ Získání reálných podkladů pro posouzení v ČR byla pověřena Skupina ČEZ 3 LOKALITY Pardubice = město (bytové a rodinné domy) Vrchlabí = městečko (rodinné domy) Oblast Jeřmanice = venkov (rodinné domy, 11 tis.om) (provozována SčVK, 11 tis.vdm)

20 Real Test Smart Meter / Smart Grids ( )

21 Vrchlabí Smart Meter / Smart Grids ( )

22 Real Test Smart Meter / Smart Grids ( ) SčVK Jeřmanice (Jenišovice) 536 pcs. of Electricity Meters ČEZ, a.s. 403 pcs. of Water Meters Severočeské vodovody a kanalizace, a.s. 116 pcs. of Gas Meters RWE Transgas, a.s. Feasibility Study (Ministry of Industry and Trade CZ) (DIRECTIVE 2009/72/EC OF THE EUROPEAN PARLIAMENTAND OF THE COUNCIL concerning common rules of internal market in electricity )

23 Business požadavky voda = reálné testy Minimální požadavky na registry na vodoměru: (přenášené údaje = minimální požadavky SM-CG M/441) - datum a čas - synchronizace času - stav počitadla vodoměru *1) - identifikace odběratele - poruchová hlášení (stav napájecí baterie, zpětný tok vody, signalizace sejmutí zařízení z vodoměru) *1) Předpoklad zařízení na vodoměru zaznamenává stav v intervalu 1 hodina. Přenos na interface elektroměru 1 x denně. Přenos vodoměr interface elektroměru: - RF (radiový signál)

24 Business požadavky - voda 4 typy hlavních odběratelů pitné vody 3 typy testovaných objektů: 1) Rodinný dům (vodoměr u konečného odběratele) 2) Bytový dům (sledovaný vodoměr na patě objektu, za vodoměrem více konečných odběratelů) 3) Malá komerční zóna (dílna, zemědělské družstvo, obchod, úřad, škola; vodoměry podle situace) 4) Průmyslová zóna VIP dohody (není objektem zájmu EK viz M/441; řešeno specificky dle dohody s odběratelem)

25 Europe Germany (multi utilities contracts) there is a need to develop potential products and solutions Since january 2010, new buildings must be equipped with electronic meters for electric power and gas Beginning 2011, additional tariffs relating time and load will be set up VW has recently set up a project aiming the implementation of a multi-sectional (elec, gas, water) metering system in all subsidiaries. For this project communication via GPRS is the most efficient way regarding technology and economic aspects. HAN = Home Area Network gas District heating water radio / cable M-Bus radio / cable M-Bus radio / cable M-Bus H A N customer interface customer display WAN AM100 GSM/GPRS 25 -

26 Europe Others european countries Presently, VW experience deals only with Walk by or Drive by, for water operator needs (hazardous access to meters, big consumers) and heat bulk meters. For example : 2000 meters equipped Homerider technology in Bucarest The interconnectivity between the billing/customer IT and the meter data collection is a major issue UK : VW answers to RFI launched in August 2010 by the UK regulator for energy in order to set up a Data Communications Company (DCC), whose role is similar to M2O s for energy purposes (infrastructure and data transmission management) 26 -

27 USA US context Monthly data collection, no appointement required (meters outside) VW don t operate meters or billing ( apart from Indy) Low urban density (long distances between meters) Radio frequencies different from Europe, homologation tests required but low licence cost of private frequencies No radio emission power limitation : longer ranges, but smaller battery life Some walk by experiences by VWNA Competition Main competitors : Datamatics (San Diego, 28,000 m), Aclara (New York, 840,000 m) - analysis of offer (functionalities, tariffs, ) in course by VWNA Opportunity with the City of Los Angeles 27 -

28 Asia China No demand from customers (low water price, monthly reading with low reading cost) ; no competitors on this market VW is developing the «VIP Managt System» able to follow up the large consumers (internal, no access by the customer), and intends in the future to offer them a free service, web access The most appropriate tech solution : data storage at meter location and direct transmission to the central server via GSM/GPRS (low cost of access to GSM network Japan Contracts require human reading 28 -
