2 ÚVOD Tento manuál poskytuje jasné detaily k užívání tohoto vozidla. Tento manuál zároveň obsahuje veškeré potřebné bezpečnostní informace. Obsahuje informace potřebné k řízení vašeho vozidla a zároveň základní servisní a kontrolní postupy. DŮLEŽITÉ BEZPEČNOSTNÍ UPOZORNĚNÍ: PŘEČTĚTE TENTO MANUÁL POZORNĚ A KOMPLETNĚ PŘED POUŽÍTÍM VOZIDLA. SEZNAMTE SE S VEŠKERÝMI INSTRUKCEMI. VĚNUJTE ZVÝŠENOU POZORNOST VAROVNÝM OZNAČENÍM NA VOZIDLE NIKDY NEPOUŽÍVEJTE ATV BEZ PŘÍSLUŠNÉHO TRÉNINKU A INSTRUKCÍ

3 DŮLEŽITÉ UPOZORNĚNÍ NERESPEKTOVÁNÍ UPOZORNĚNÍ OBSAŽENÝCH V TOMTO MANUÁLU MŮŽE ZPŮSOBIT VÁŽNÉ ZRANĚNÍ NEBO SMRT. Zvláště důležité informace jsou v tomto manuálu odlišeny následujícím značením: UPOZORNĚNÍ: Tento symbol znamená Upozornění! Buďte ve střehu, týká se vaší bezpečnosti! VAROVÁNÍ: Neuposlechnutí varovných instrukcí může způsobit vážné zranění nebo smrt řidiči vozidla, okolo stojícímu nebo osobě kontrolující či opravující vozidlo. VÝSTRAHA: Výstraha speciální preventivní aktivity, které musí být učiněny, aby nedošlo k poškození vozidla POZNÁMKA: Poznámka poskytuje základní informace k jasnějšímu a snadnějšímu vysvětlení postupu

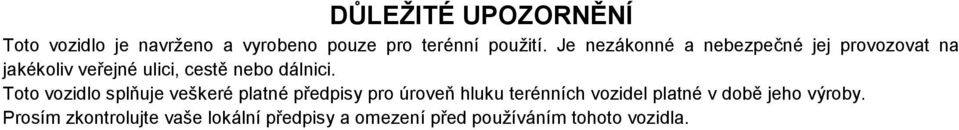

4 DŮLEŽITÉ UPOZORNĚNÍ Toto vozidlo je navrženo a vyrobeno pouze pro terénní použití. Je nezákonné a nebezpečné jej provozovat na jakékoliv veřejné ulici, cestě nebo dálnici. Toto vozidlo splňuje veškeré platné předpisy pro úroveň hluku terénních vozidel platné v době jeho výroby. Prosím zkontrolujte vaše lokální předpisy a omezení před používáním tohoto vozidla.

5 ! VAROVÁNÍ: Označuje potenciální nebezpečí, které by mohlo mít za následek vážné zranění nebo smrt. Obsah ÚVOD... 2 DŮLEŽITÉ UPOZORNĚNÍ... 3 UMÍSTĚNÍ VAROVNÝCH A SPECIFIKAČNÍCH NÁLEPEK... 3 BEZPEČNOSTNÍ INFORMACE... 6 POPIS A IDENTIFIKACE VOZIDLA... 8 Záznam identifikačních čísel... 9 OVLÁDACÍ PRVKY A JEJICH FUNKCE HLAVNÍ SPÍNAČ OVLÁDACÍ PÁČKA PLYNU OVLÁDACÍ PRVKY NA ŘÍDÍTKÁCH VYPÍNAČ MOTORU STARTÉR PŘEPÍNAČ SVĚTEL OVLÁDÁNÍ ZADNÍ BRZDY PARKOVACÍ BRZDA OMEZOVAČ RYCHLOSTI SEDADLO VÍČKO NÁDRŽE OVLÁDÁNÍ PŘEDNÍ BRZDY NASTAVENÍ PŘEDNÍHO TLUMIČE NASTAVENÍ ZADNÍHO TLUMIČE KONTROLY PŘED JÍZDOU PŘEDNÍ A ZADNÍ BRZDY PALIVO MOTOROVÝ OLEJ OVLÁDÁNÍ PLYNU SVĚTLA SPÍNAČE BATERIE... 19

6 PNEUMATIKY PROVOZ ROZJEZD A AKCELERACE ZPOMALENÍ ZAJÍŽDĚNÍ MOTORU PARKOVÁNÍ: PARKOVÁNÍ V KOPCI PRAVIDELNÁ ÚDRŽBA PRAVIDELNÁ ÚDRŽBA A MAZÁNÍ MOTOR MOTOROVÝ OLEJ NASTAVENÍ VOLNOBĚHU NASTAVENÍ PÁČKY PLYNU NASTAVENÍ ZADNÍ BRZDY MAZÁNÍ BRZDOVÉ PÁČKY VÝMĚNA POJISTKY BATERIE NEVYŽADUJE ŽÁDNÉ DOPLŃOVÁNÍ. 30 VÝMĚNA ŽÁROVNKY PŘEDNÍHO SVĚTLA ČIŠTĚNÍ VZDUCHOVÉHO FILTRU SPECIFIKACE SPECIFIKACE

7 UMÍSTĚNÍ VAROVNÝCH A SPECIFIKAČNÍCH NÁLEPEK Seznamte se se všemi nálepkami na vaší čtyřkolce. Obsahují důležité informace pro bezpečný a správný provoz. Nikdy neodstraňujte nálepky z vaší čtyřkolky. Pokud se stanou nečitelnými nebo se odloupnou, náhradní Vám dodá Váš prodejce. 3

8 VAROVÁNÍ Nesprávné použití ATV může způsobit vážné zranění nebo smrt. Vždy používejte schválenou helmu a ochranné vybavení Nikdy nepoužívejte pod vlivem drog a alkoholu Nikdy nepoužívejte na veřejných cestách PŘEČTĚTE UŽIVATELSKÝ MANUÁL. ŘIĎTE SE VEŠKERÝMI INSTRUKCEMI A VAROVÁNÍMI. 4 Nikdy nevozte spolujezdce Nikdy neřiďte: Bez řádného tréninku a instrukcí V rychlostech přesahujících vaše dovednosti nebo podmínky Na veřejných cestách, kde může dojít ke kolizi s jinými vozidly S pasažéry - pasažéři ovlivňují rovnováhu a řízení a zvyšují riziko ztráty kontroly Vždy Používejte správnou techniku řízení, abyste předešli převrácení na kopcích a nerovném terénu a v zatáčkách. Vyhněte se dlážděným povrchům dláždění může vážně ovlivnit jízdní vlastnosti a kontrolu

9 VAROVÁNÍ VAROVÁNÍ 6 Řízení ATV dětmi mladšími než 6 roků zvyšuje riziko vážných zranění a smrti. Nedovolte dětem mladším 6 roků řídit tuto ATV. NIKDY nevozte spolujezdce. Spolujezdec může způsobit ztrátu kontroly řízení, jež může způsobit VÁŽNÉ ZRANĚNÍ nebo SMRT 5

10 BEZPEČNOSTNÍ INFORMACE ŘÍZENÍ ATV VYŽADUJE POZORNOST A MŮŽE BÝT NEBEZPEČNÉ. ATV se chová odlišně od ostatních vozidel včetně motocyklů a automobilů. Nehoda nebo převrácení se může stát rychle, dokonce i během rutinních manévrů jako je zatáčení a řízení na svazích nebo jízda přes překážky, v případě nedodržení postupů. VÁŽNÉ ZRANĚNÍ NEBO SMRT může nastat, pokud nedodržíte následující instrukce: Přečtete si tento manuál a veškeré nálepky pozorně a postupujte podle popsaných postupů. Nikdy nepoužívejte ATV bez příslušného tréninku nebo instrukce. Dítě mladší 6 let by nemělo nikdy ATV řídit. Nikdy nevozte na ATV spolujezdce. Nepoužívejte ATV na asfaltových a dlážděných cestách včetně chodníků, parkovišť a ulic. Nikdy nepoužívejte ATV bez schválené bezpečnostní helmy, která je řádně upevněna. Měli byste používat ochranu očí (brýle nebo ochranný štít), rukavice, boty, triko s dlouhým rukávem nebo bundu a dlouhé kalhoty. 6

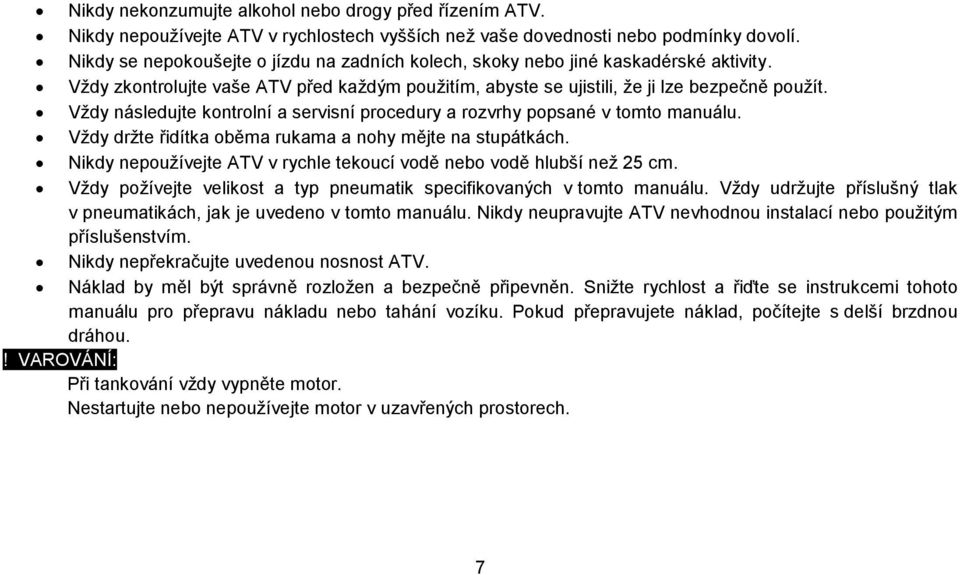

11 Nikdy nekonzumujte alkohol nebo drogy před řízením ATV. Nikdy nepoužívejte ATV v rychlostech vyšších než vaše dovednosti nebo podmínky dovolí. Nikdy se nepokoušejte o jízdu na zadních kolech, skoky nebo jiné kaskadérské aktivity. Vždy zkontrolujte vaše ATV před každým použitím, abyste se ujistili, že ji lze bezpečně použít. Vždy následujte kontrolní a servisní procedury a rozvrhy popsané v tomto manuálu. Vždy držte řidítka oběma rukama a nohy mějte na stupátkách. Nikdy nepoužívejte ATV v rychle tekoucí vodě nebo vodě hlubší než 25 cm. Vždy požívejte velikost a typ pneumatik specifikovaných v tomto manuálu. Vždy udržujte příslušný tlak v pneumatikách, jak je uvedeno v tomto manuálu. Nikdy neupravujte ATV nevhodnou instalací nebo použitým příslušenstvím. Nikdy nepřekračujte uvedenou nosnost ATV. Náklad by měl být správně rozložen a bezpečně připevněn. Snižte rychlost a řiďte se instrukcemi tohoto manuálu pro přepravu nákladu nebo tahání vozíku. Pokud přepravujete náklad, počítejte s delší brzdnou dráhou.! VAROVÁNÍ: Při tankování vždy vypněte motor. Nestartujte nebo nepoužívejte motor v uzavřených prostorech. 7

12 POPIS A IDENTIFIKACE VOZIDLA 1. Zadní blatník 2. Zámek sedla 3. Baterie 4. Páčka zadní brzdy 5. Parkovací brzda 6. Hlavní vypínač 7. Řidítka 8. Páčka plynu 9. Omezovač rychlosti 10. Páčka přední brzdy 8

13 Záznam identifikačních čísel Zaznamenejte si identifikační číslo vozidla (VIN) a identifikační číslo motoru pro případ objednávání náhradních dílů od Vašeho prodejce nebo jako referenci pro případ zcizení vozidla. 2. IDENTIFIKAČNÍ ČÍSLO MOTORU 1. IDENTIFIKAČNÍ ČÍSLO VOZIDLA Poznámka: Identifikační číslo vozidla (VIN) se používá k identifikaci vašeho ATV. Identifikační číslo vozidla a motoru je nutné pro objednání náhradních dílů od vašeho prodejce. Identifikační číslo vozidlo je vyraženo na čelní straně rámu 9

14 OVLÁDACÍ PRVKY A JEJICH FUNKCE HLAVNÍ SPÍNAČ Funkce tohoto spínače jsou následující: ON: Motor může být nastartován pouze v této poloze OFF: Veškeré elektrické obvody jsou vypnuty. Klíč může být vytažen. OVLÁDACÍ PÁČKA PLYNU Jakmile motor běží lze pohybem páčky plynu zvýšit otáčky motoru. Regulujte rychlost motoru různou polohou plynu. Protože je plyn opatřen pružinou, motor bude zpomalovat a vracet se do volnoběhu pokaždé, když uvolníte páčku plynu. Před nastartováním motoru se ujistěte, že plyn funguje hladce. Ujistěte se, že se vrací do výchozí polohy, jakmile je páčka uvolněna. 10

15 OVLÁDACÍ PRVKY NA ŘÍDÍTKÁCH 1 Vypínač motoru (červené) 2 Startér 3 Přepínač světel (černý) (doplňková výbava) 1. VYPÍNAČ MOTORU Vypínač motoru zapalování a může být použit v jakémkoliv okamžiku k zastavení motoru zvláště v kritické situaci. Motor nenastartuje a nepoběží, když 2. STARTÉR Startér roztočí motor ve chvíli, kdy je tento spínač stisknut. VÝSTRAHA: Před startováním motoru se seznamte s postupem startování. 3. PŘEPÍNAČ SVĚTEL Zapněte vypínač do polohy on pro rozsvícení předního a zadního světla (doplňková výbava). VÝSTRAHA: V případě vypnutého motoru nepoužívejte světla déle než 20 minut. Může dojít k vybití baterie a následnému nenastartování vozidla. Pokud by k tomuto došlo, vyndejte baterii a dobijte ji, případně vyměňte. je vypínač motoru nastaven do polohy. 11

16 . OVLÁDÁNÍ ZADNÍ BRZDY Páčka zadní brzdy se nachází na levé straně řidítek. Zatáhněte za páčku, pokud chcete použít zadní brzdu PARKOVACÍ BRZDA Použijte páčku zadní brzdy a poté zatlačte dolů stop tlačítko, abyste aktivovali parkovací brzdu. Pro uvolnění parkovací brzdy znovu zmáčkněte zadní brzdovou páčku. 12

17 OMEZOVAČ RYCHLOSTI Omezovač rychlosti zabraňuje plnému otevření plynu, když je páčka plynu zatlačena do krajní polohy. Zašroubování omezovače omezuje maximální výkon motoru a snižuje maximální rychlost ATV. Pro bezpečí dětí bylo ATV nastaveno na rychlost nižší než 15 km/hod. SEDADLO K sejmutí sedadla zatáhněte za páčku zámku sedadla nahoru a zvedněte sedadlo vzadu.! VAROVÁNÍ Neuvolňujte omezovač rychlosti na více než 12 mm. Vždy se ujistěte, že páčka plynu má vůli 3-5 mm. K nasazení sedadla zasuňte výčnělek na přední straně sedadla do příslušného místa v rámu a zatlačte na sedadlo vzadu. 13

18 VÍČKO NÁDRŽE Odstraňte víčko nádrže otáčením proti směru hodinových ručiček Používejte automobilový benzín s oktanovým číslem 91 nebo vyšším. Po dotankování se ujistěte, že víčko je pevně dotaženo. OVLÁDÁNÍ PŘEDNÍ BRZDY Páčka přední brzdy se nachází na pravé straně řídítek. Pro použití přední brzdy přitáhněte páčku k řidítku. 14

19 NASTAVENÍ PŘEDNÍHO TLUMIČE Předpětí pružiny může být upraveno, aby odpovídala nákladu vozidla a podmínkám jízdy. Úprava předpětí pružiny: Pro zvýšení předpětí otočte nastavovací prvek ve směru a. Pro snížení předpětí otočte nastavovací prvek ve směru b. NASTAVENÍ ZADNÍHO TLUMIČE Předpětí pružiny může být upraveno, aby odpovídala nákladu vozidla a podmínkám jízdy. Úprava předpětí pružiny: Pro zvýšení předpětí otočte nastavovací prvek ve směru a. Pro snížení předpětí otočte nastavovací prvek ve směru b. Standardní pozice: A Standardní pozice: A A-minimum (měkké) E-maximum (tvrdé)! VAROVÁNÍ Různé nastavení jednotlivých stran může způsobit ztíženou manipulaci a ztrátu stability. 15

20 Před použitím ATV zkontrolujte následující body: KONTROLY PŘED JÍZDOU Položka Brzdy Parkovací brzda Nádrž Motorový olej Plyn Kola a pneumatiky Šrouby a spoje Světla Baterie Kontrola Zkontrolujte funkci, vůli. Zkontrolujte páčku brzdy, kabel a brzdové destičky. V případě opotřebování je vyměňte před použitím vozidla. Zkontrolujte funkci, stav a vůli kabelu. Zkontrolujte hladinu paliva, doplňte v případě potřeby. Zkontrolujte hladinu oleje, doplňte v případě potřeby. Zkontrolujte správnou funkci plynového kabelu. Zkontrolujte tlak v pneumatikách, opotřebení a poškození Zkontrolujte veškeré šrouby a spoje Zkontrolujte správnou funkci světel Zkontrolujte hladinu elektrolytu, doplňte destilovanou vodou v případě potřeby UPOZORNĚNÍ: Vždy zkontrolujte každou položku před používáním ATV. 16

21 PŘEDNÍ A ZADNÍ BRZDY 1. Zkontrolujte funkci a vůli páčky. Měla by pracovat hladce a působit pevně při stisknutí páčky. V opačném případě nechte vozidlo zkontrolovat prodejcem. 2. Funkce brzd: vyzkoušejte brzdy v pomalé rychlosti po nastartování, abyste se ujistili, že správně fungují. Pokud nedosahují správný brzdný účinek, zkontrolujte opotřebení brzdových destiček. PALIVO Ujistěte se, že v nádrži je dostatek paliva. Kapacita nádrže 3 l. Motor byl navržen pro použití benzínu s oktanovým číslem 91 nebo vyšším. 17

22 MOTOROVÝ OLEJ Ujistěte se, že hladina motorového oleje je dostačující. Doplňte olej v případě potřeby. Doporučený olej Doporučená třída oleje: API SE, SF, SG nebo vyšší UPOZORNĚNÍ: Pro správný chod spojky nepřidávejte do oleje žádná aditiva. Množství oleje v motoru: 0,9l 18

23 OVLÁDÁNÍ PLYNU Zkontrolujte, že páčka plynu funguje správně. Musí se hladce otevírat a vracet do původní polohy po uvolnění. V případě potřeby seřiďte. SVĚTLA Máte-li nainstalovaná světla, zkontrolujte přední a koncová světla, zda správně fungují. V případě potřeby seřiďte. SPÍNAČE Zkontrolujte funkci spínače světel, vypínače motoru a jakýkoliv jiných spínačů. V případě potřeby opravte. BATERIE Zkontrolujte baterii. Vyměňte baterii v případě nízkého proudu. PNEUMATIKY 1. Doporučené pneumatiky jsou uvedeny níže: ATV Přední 145/70-6 nebo 160/80-7 Zadní 145/70-6 nebo 160/

24 2. Pneumatiky musí být nastaveny na určitý tlak. Doporučený tlak v pneumatikách: Přední 0,6-0,7 kgf/cm 2 Zadní 0,75-0,8 kgf/cm 2 Zkontrolujte a upravujte tlak v pneumatikách za studena. Tlaky v pneumatikách musí být shodné na obou stranách. 3. V případě nízkého tlaku pod doporučené minimální nastavení může dojít k sesunutí pneumatiky z rámu. Minimální tlak v pneumatikách: Přední 0,55 kgf/cm 2 Zadní 0,55 kgf/cm 2 4. Při nasazování pneumatik na ráfek nepoužívejte tlaky vyšší než: Přední 2,5 kgf/cm 2 Zadní 2,5 kgf/cm 2 Vyšší tlaky můžou způsobit prasknutí pneumatiky. Nafukujte pneumatiky velmi pomalu a opatrně. Rychlé nafouknutí může způsobit prasknutí. 5. Limit opotřebení pneumatiky Pokud je vzorek pneumatiky nižší než 3 mm, vyměňte pneumatiku. 20

25 ! VAROVÁNÍ Manipulovat s ATV bez seznámení se všemi kontrolami je vysoce nebezpečné. Zamrznutí kontrolních kabelů během chladného počasí je vysoce nebezpečné. Ujistěte se, že vše funguje hladce před nastartováním. ROZJEZD A AKCELERACE 1. Uvolněte parkovací brzdu 2. Postupně přidávejte plyn 3. Pokud vozidlo dosáhlo požadované rychlosti, uvolněte plyn 4. Postupně přidávejte plyn ZPOMALENÍ Při zpomalování nebo zastavování uvolněte plyn a plynule použijte brzdy PROVOZ 21

26 ZAJÍŽDĚNÍ MOTORU UPOZORNĚNÍ: Prvních 20 hodin zajíždění je pro motor velmi důležitých, nikdy nepřekračujte podmínky uvedené níže: hodin: Vyvarujte se nepřetržitého provozu na více než půl plynu. Po každé hodině provozu umožněte motoru vychladnout po dobu 5-10 minut. Rychlost vozidla střídejte, neprovozujte při jedné neměnné pozici plynu hodin: Vyhněte se delšímu provozu na 3/4 plynu. Motor vytáčejte bez omezení, ale nepoužívejte plný plyn. PARKOVÁNÍ: Při parkování zastavte motor, otočte plynový kohout do polohy OFF a použijte parkovací brzdu. PARKOVÁNÍ V KOPCI Vyhněte se parkování v kopci. Pokud musíte parkovat na svahu, použijte parkovací brzdu a kola zablokujte kameny nebo jinými předměty. UPOZORNĚNÍ Maximální užitečný limit Nejvyšší povolené zatížení je 60 kg (celková váha jezdce, nákladu a příslušenství) 3. Po zajetí. Vyhněte se delšího provozování pod plným plynem. Rychlosti průběžně měňte. 22

27 PRAVIDELNÁ ÚDRŽBA A MAZÁNÍ POLOŽKA Ventily Zkontrolujte ventilovou vůli, v případě potřeby upravte PRAVIDELNÁ ÚDRŽBA ZPOČÁTKU PRAVIDELNĚ 1. měsíc 3. měsíc 6. měsíc 6 měsíců 1 rok X X X X Svíčka Zkontrolujte stav. Upravte vzdálenost elektrod a vyčistěte V případě potřeby vyměňte. X X X X X Vzduchový filtr Karburátor Vyčistěte. V případě potřeby vyměňte Zkontrolujte volnoběh/ funkci startéru. Upravte v případě potřeby. Každých hodin (častěji v mokrém a prašném prostředí) X X X X Odvzdušňovací hadička hlavy válce Zkontrolujte odvzdušňovací hadičku kvůli prasklinám nebo poškození. Vyměňte v případě potřeby. X X X Výfuková soustava Zkontrolujte pro případné úniky. V případě potřeby dotáhněte nebo vyměňte těsnění. X X X 23

28 POLOŽKA Palivové vedení Motorový olej ZPOČÁTKU PRAVIDELNĚ 1. měsíc 3. měsíc 6. měsíc 6 měsíců 1 rok Zkontrolujte benzínovou hadičku kvůli prasklinám nebo poškození. V případě potřeby vyměňte. X X X Kontrolujte motorový olej týdně. Vyměňte, předtím ohřejte motor. X X X X Olejový filtr Vyčistěte. X X X Brzda Kola Řízení Ložiska kol Baterie Zkontrolujte funkci před každou jízdou. Upravte v případě potřeby. X X X X X Zkontrolujte tlak a opotřebení. V případě potřeby vyměňte. X X X X X Zkontrolujte funkci. Vyměňte, pokud je poškozeno. Zkontrolujte ovládání plynu, seřiďte, pokud je potřeba. X X X X Zkontrolujte volnost/poškození ložisek. Vyměňte v případě potřeby. X X X X Zkontrolujte napětí. Zkontrolujte, že odvzdušňovací hadička je správně umístěna. VAROVÁNÍ Nikdy neprovádějte údržbu při běžícím motoru. 24

29 MOTOR Levá strana Pravá strana 70 cc, 4takt, jednoválec vzduchem chlazený 12V, C:D:I: Elektrický start Maximální výkon: 3.7kw/8500 otč přibližně Maximální krouticí moment: 4.5Nm/6000 otč přibližně Převodovka: automatická spojka 90 cc, 4takt, jednoválec vzduchem chlazený 12V, C:D:I: Elektrický start Maximální výkon: 4.0kw/8000 otč přibližně Maximální krouticí moment: 5.6Nm/6000 otč přibližně Převodovka: automatická spojka Specifikace 50 cc, 4takt, jednoválec, vzduchem chlazený 12V, C.D.I, Elektrický start Maximální výkon: 2.0kw/7500 otč přibližně Maximální krouticí moment: 2.5Nm/6000 otč přibližně Převodovka: automatická spojka cc, 4takt, jednoválec vzduchem chlazený 12V, C:D:I: Elektrický start Maximální výkon: 4.7kw/8500 otč přibližně Maximální krouticí moment: 6.5Nm/6000 otč přibližně Převodovka: automatická spojka

30 MOTOROVÝ OLEJ 1) Měření hladiny motorového oleje a) Umístěte vozidlo na rovnou plochu. b) Zahřejte motor na pár minut a vypněte jej. c) Počkejte před kontrolou pár minut, než se hladina oleje usadí. d) Vyjměte měrku a očistěte ji čistým hadrem. Zasuňte měrku zpět bez zašroubování. e) Vyndejte měrku a zkontrolujte na ní hladinu oleje. f) Hladina oleje musí být mezi ryskou maximum a minimum. Pokud je hladina nižší, dolijte olej do požadované úrovně. 2) Výměna motorového oleje a čištění filtru a) Umístěte vozidlo na rovnou plochu. b) Zahřejte motor na pár minut a vypněte jej c) Umístěte nádobu pod motor. d) Vyjměte měrku oleje a vypouštěcí zátku a vypusťte olej. VÝSTRAHA Zajistěte, aby se žádný cizí materiál nedostal do motorové skříně. 26

31 NASTAVENÍ VOLNOBĚHU POZNÁMKA: Tento postup vyžaduje diagnostický tachometr. 1. Nastartujte motor a zahřívejte jej několik minut v rozmezí ot/min. Občas vytočte motor mezi ot/min. Motor je zahřátý, když rychle reaguje na plyn. 2. Připojte tachometr a nastavte volnoběžné otáčky otáčením šroubu zarážky plynu. Při zašroubování se otáčky motoru zvýší, při povolování se snižují. VOLNOBĚŽNÉ OTÁČKY: 1700OT/MIN NASTAVENÍ PÁČKY PLYNU POZNÁMKA Před nastavováním vůle plynové páčky, seřiďte volnoběžné otáčky. 1. Povolte matku. 2. Otáčejte nastavovacím šroubem, dokud není vůle plynu mezi 3-5 mm. 3. Utáhněte matku. 1.matka 2. nastavovací šroub a. 3-5mm (0,12-0,20in) 27

32 NASTAVENÍ ZADNÍ BRZDY Vůle páčky zadní brzdy by měla být mezi mm. MAZÁNÍ BRZDOVÉ PÁČKY Namažte čep každé páčky a pedálu. Použijte motorový olej SAE 10W30. 28

33 VÝMĚNA POJISTKY Jestliže pojistka praskne, vypněte hlavní vypínač a instalujte novou pojistku s odpovídajícím odporem. Poté zapněte hlavní vypínač, jestliže pojistka znovu okamžitě praskne, obraťte se na svého prodejce. Specifikace pojistky : 7A/250V 1. Hlavní pojistka VAROVÁNÍ Nikdy nepoužívejte nevhodnou pojistku. Nevhodná pojistka může způsobit poškození elektrického systému a vést až k požáru. VÝSTRAHA K předcházení náhodného zkratování vypněte hlavní vypínač v případě kontroly nebo výměny pojistky. 29

34 BATERIE NEVYŽADUJE ŽÁDNÉ DOPLŃOVÁNÍ 1. Baterie starého typu koroduje a vybíjí se, pokud není udržována. Kapalina v baterii by měla být kontrolována minimálně 1x měsíčně. 2. FA-A70 představuje nový styl baterie a nevyžaduje žádné doplňování. VÝMĚNA ŽÁROVNKY PŘEDNÍHO SVĚTLA Pokud žárovka předního světla shořela, vyjměte část předního světla. Vymontujte žárovku a nahraďte novou. ČIŠTĚNÍ VZDUCHOVÉHO FILTRU 1. Odejměte sedadlo. 2. Vyndejte kryt vzduchového filtru. 3. Vyndejte vzduchový filtr a oddělte jej od vedení. 4. Vyfoukejte prach na tělese filtru nebo jej vyměňte. 30

35 MODEL SPECIFIKACE Rozměry: Délka Šířka Výška Minimální světlá výška mm 725 mm 825 mm 90 mm Základní váha: Bez oleje 75 kg Motor: Typ motoru Objem válce Startování Systém mazání Jednoválec, 4takt, vzduchem chlazený 50cc 39x40.0mm 70cc 47x41.4mm 90cc 47x49.5mm 110cc 52.4x49.5mm Elektrický startér Tlakový olej 31

36 MODEL Motorový olej: Typ Doporučená třída motorového oleje Množství Vzduchový filtr: F SAE 20W40 SAE 5W30 SAE 10W C API SE, SF, SG typ nebo vyšší 0,9 l Suchý typ Palivo Typ Kapacita palivové nádrže Bezolovnatý benzín 3,4 l 32

37 MODEL Podvozek: Typ rámu Ocelová trubka Převodovka: Druhotný regulační systém Typ převodu Poloautomatický, automatický Pneumatiky: Bezdušové Typ přední 145/70-6 nebo 160/80-7 Velikost zadní 145/70-6 nebo 160/80-7 Brzdy: Přední brzda typ Bubnová brzda ovládání Pravou rukou Zadní brzda typ Hydraulická kotoučová brzda ovládání Levou rukou 33

38 MODEL Zavěšení kol: Přední závěs Zadní závěs Odpružené vidlice Odpružená vidlice Tlumiče: Přední tlumič Zadní tlumič Vinutá pružina/olejový tlumič Vinutá pružina/olejový tlumič Elektrický systém: Systém zapalování C.D.I. Generátor C.D.I. magneto Typ baterie/ napětí, kapacita 12V, 4A (50/70/90) 12V,7A (110) Napětí žárovky, watty x množství N.A. 34

39 SPECIFIKACE Kopie záznamu servisních prací a účty za díly, které jste objednal/a nebo instaloval/a budou vyžadovány jako důkaz údržby v souladu s podmínkami záruky. Níže uvedená tabulka je pouze připomenutím vyžadovaných servisních prací. Nejedná se však o prokázání servisních úkonů. Interval údržby Datum servisu Najeto Jméno servisu a adresa Poznámky 1 měsíc 3 měsíce 6 měsíců 12 měsíců 18 měsíců 24 měsíců 30 měsíců 36 měsíců 42 měsíců 48 měsíců 54 měsíců 60 měsíců 35
