Rádiové poplachové zařízení Protect série 9XXX. Návod k obsluze cs/cs

Transkript

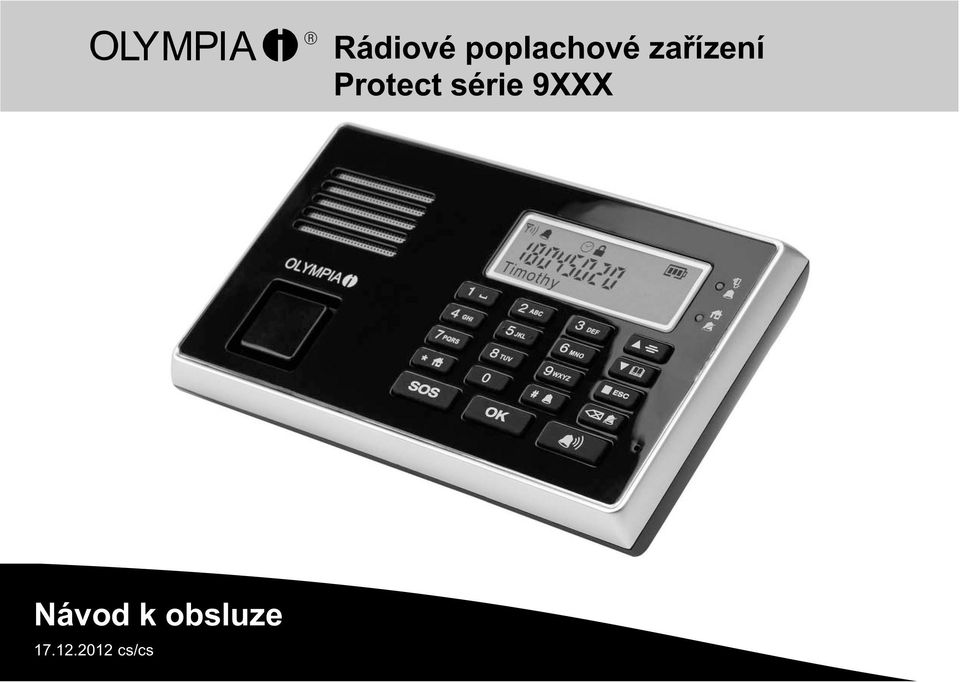

1 Rádiové poplachové zařízení Protect série 9XXX Návod k obsluze cs/cs

2 Olympia Business Systems Vertriebs GmbH Zum Kraftwerk Hattingen

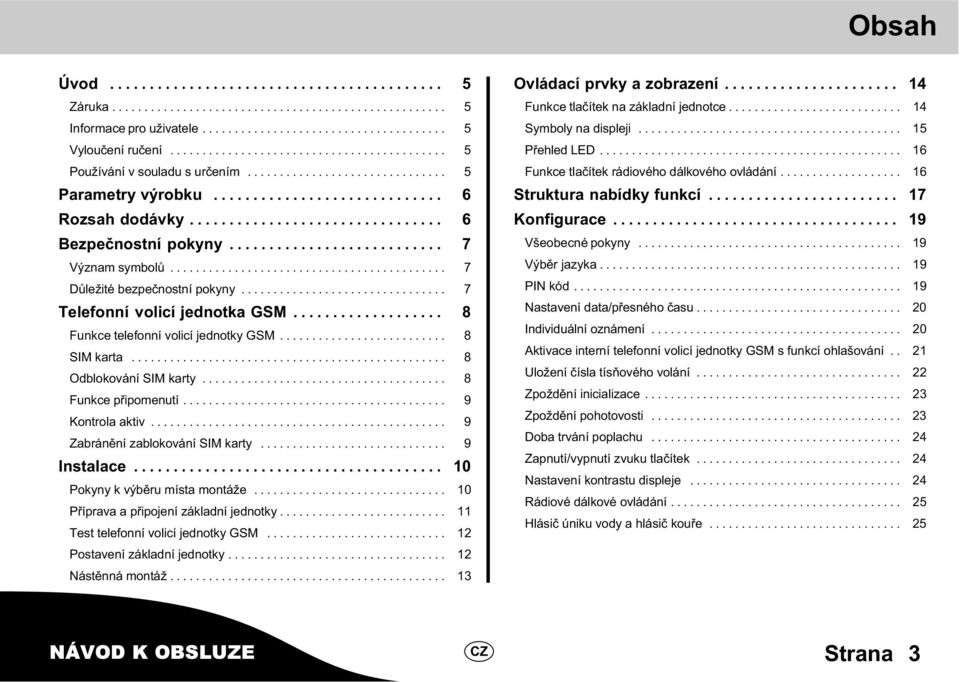

3 Obsah Úvod... 5 Záruka... 5 Informace pro uživatele... 5 Vyloučení ručení... 5 Používání v souladu s určením... 5 Parametry výrobku... 6 Rozsah dodávky... 6 Bezpečnostní pokyny... 7 Význam symbolů... 7 Důležité bezpečnostní pokyny... 7 Telefonní volicí jednotka GSM... 8 Funkce telefonní volicí jednotky GSM... 8 SIM karta... 8 Odblokování SIM karty... 8 Funkce připomenutí... 9 Kontrola aktiv... 9 Zabránění zablokování SIM karty... 9 Instalace Pokyny k výběru místa montáže Příprava a připojení základní jednotky Test telefonní volicí jednotky GSM Postavení základní jednotky Nástěnná montáž Ovládací prvky a zobrazení Funkce tlačítek na základní jednotce Symboly na displeji Přehled LED Funkce tlačítek rádiového dálkového ovládání Struktura nabídky funkcí Konfigurace Všeobecné pokyny Výběr jazyka PIN kód Nastavení data/přesného času Individuální oznámení Aktivace interní telefonní volicí jednotky GSM s funkcí ohlašování.. 21 Uložení čísla tísňového volání Zpoždění inicializace Zpoždění pohotovosti Doba trvání poplachu Zapnutí/vypnutí zvuku tlačítek Nastavení kontrastu displeje Rádiové dálkové ovládání Hlásič úniku vody a hlásič kouře NÁVOD K OBSLUZE Strana 3

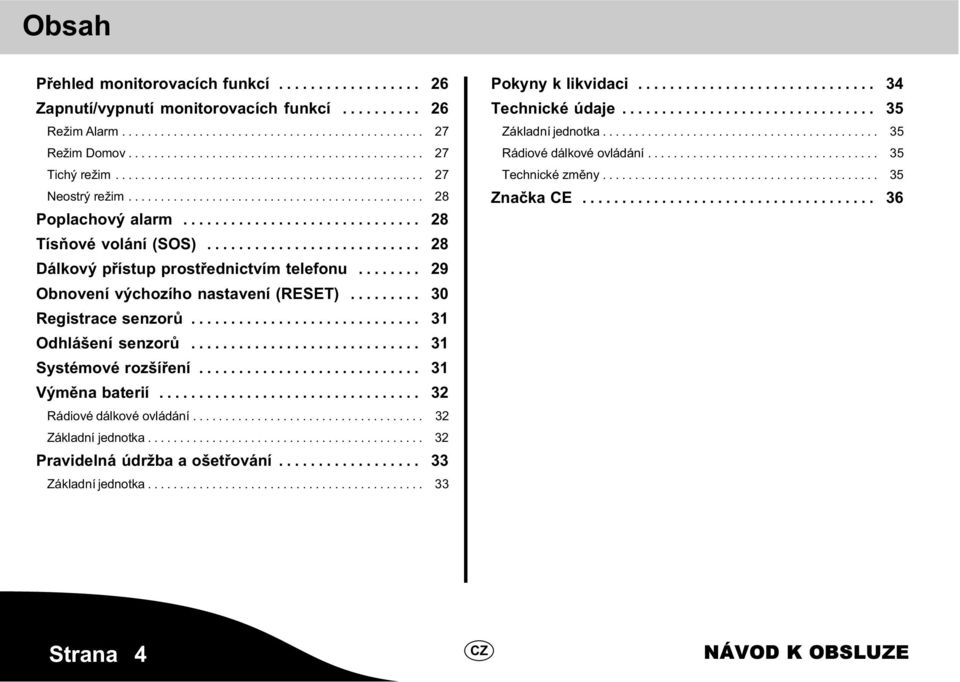

4 Obsah Přehled monitorovacích funkcí Zapnutí/vypnutí monitorovacích funkcí Režim Alarm Režim Domov Tichý režim Neostrý režim Poplachový alarm Tísňové volání (SOS) Dálkový přístup prostřednictvím telefonu Obnovení výchozího nastavení (RESET) Registrace senzorů Odhlášení senzorů Systémové rozšíření Výměna baterií Rádiové dálkové ovládání Základní jednotka Pravidelná údržba a ošetřování Základní jednotka Pokyny k likvidaci Technické údaje Základní jednotka Rádiové dálkové ovládání Technické změny Značka CE Strana 4 NÁVOD K OBSLUZE

5 Úvod Úvod Záruka Vážený zákazník, zákazníku, těší nás, že jste se rozhodli pro tento přístroj. V případě vzniku závady odevzdejte přístroj spolu s pokladničním daňovým dokladem dokladem prodejně, a originálním kde jste obalem přístroj v zakoupili. prodejně, kde jste přístroj v zakoupili. Informace pro uživatele Poplachové zařízení je pasivní bezpečnostní zařízení a je koncipováno výrobek a je pro koncipován ochranu pro majetku. odstrašování. Aby se Aby předešlo se předešlo a zabránilo a zabránilo vloupáním vloupáním a krádežím a krádežím je třeba je třeba učinit dodatečná učinit dodatečná předběžná předběžná opatření. opatření. Příslušné informace získáte na poradenských Před připojením místech a prvním policie. uvedením do provozu si pozorně přečtěte Před návod připojením k obsluze. a Návod prvním k uvedením obsluze vám do provozu pomůže si vyhnout pozorně se přečtěte chybám návod při k používání obsluze. a Návod současně k obsluze plně využít vám pomůže všech technických vyhnout se možností chybám při rádiového používání a po současně plachového plně zařízení. využít všech technických možností rádiového poplachového zařízení. Vyloučení ručení Nepřebíráme žádnou záruku za správnost informací, které se týkají technických tech nických vlastností vlastností a zde a předložené zde předložené dokumentace. dokumentace. V této Výrobek dokumentaci a jeho příslušenství, popsaný výrobek popsaný a jeho v příslušenství této dokumentaci, jsou neustále je neustále zlepšovány a dále a vyvíjen. vyvíjeny. Z tohoto Z tohoto důvodu důvodu si vyhrazujeme si právo, právo, bez bez předchozího ozná oznámení kdykoliv změnit změnit komponenty, komponenty, příslušenství, příslušenství, technické technické specifi specifikace i tuto i mení kdykoliv dokumentaci tuto dokumentaci výrobku. výrobku. Používání v souladu s určením Rádiové Rádiové poplachové poplachové zařízení zařízení Protect Protect 9XXX-Serie 9XXX-Serie vám vám pomůže pomůže sledovat sledovat prostory prostory a domy, domy, pokud pokud je je díky díky místním místním podmínkám podmínkám zajištěna zajištěna bezpečná bezpečná rádiová trasa senzorům (např. dveřní/okenní kontakty, hlásič kouře). rádiová trasa k senzorům (např. dveřní/okenní senzory, detektor kouře). Kromě toho musí být všechny dveře okna opatřeny dveřními/okenními Kromě toho musí být všechny dveře a okna opatřeny dveřními/okenními kontakty. Předpokladem používání souladu určením je odborná instalace dodržování zachovávání pokynů tomto návodu obsluze. senzory. Předpokladem používání v souladu s určením je odborná instala ce i dodržování a zachovávání pokynů v tomto návodu k obsluze. Jakékoliv jiné použití se považuje za použití, které není v souladu s určením. Jakékoliv Svévolné jiné použití změny se považuje nebo přestavby, za použití, které které nejsou není popsány v souladu tomto s určením. Svévolné k obsluze, změny nejsou nebo přípustné přestavby, a vedou které k poškození nejsou popsány tohoto v výrobku. tomto návodu Kromě návodu toho k obsluze, nelze vyloučit nejsou přípustné ohrožení, a jako vedou např. k poškození zkrat, požár, tohoto úraz výrobku. elektrickým Kromě toho proudem nelze atd. vyloučit ohrožení, jako např. zkrat, požár, úraz elektrickým proudem atd. NÁVOD K OBSLUZE Strana 5

6 Parametry výrobku Parametry výrobku Bezdrátové poplachové zařízení s funkcí tísňového volání, poplachu, poslechu a handsfree S vysílací funkcí k aktivaci venkovních sirén atd. Integrovaná telefonní volicí jednotka GSM s funkcí ohlašování pro výstražná hlášení přes mobilní rádiovou síť. Lze uložit až 10 poplachových telefonních čísel a 1 číslo tísňového volání (SOS) Individuální jednotlivé oznámení u telefonického hlášení pro každý senzor o délce maximálně 10 s Automatická volba dalšího telefonního čísla při stavu obsazeno Handsfree na základní jednotce při SOS Jednotlivě, popř. v kombinaci lze navolit telefonický (tichý) alarm/ alarm se sirénou Velký displej LC, 1 numerický řádek se 7 segmenty a 24 místy, 1 alfanumerický řádek s bodovou matricí 5x7 a 13 místy, 11 symbolů pro zobrazení stavu Podsvícení displeje v žluté a modré Výstraha u málo nabitých baterií (základní jednotka a všechny registrované senzory) Jištění pro případ výpadku proudu v základní jednotce Základní jednotka s dálkovým ovládáním Možnost Pro provoz demontáže až max. 32 pro senzorů provoz až max. 32 senzorů Jednoduché připojení nových senzorů/hlásičů kouře pomocí plug & play Rozsah dodávky Základní jednotka 1 Síťový adaptér 1 Rádiové dálkové ovládání 1 Baterie Montážní materiál 3x alkaline AAA 1x lithium CR V Šrouby, hmoždinky, lepicí páska Návod k obsluze 1 Přesně zkontrolujte obsah balení. Pokud by něco chybělo nebo bylo poškozeno při přepravě, NESMÍTE bezdrátové poplachové zařízení používat! V tomto případě se s dokladem o koupi obraťte na vašeho prodejce. nebo přímo na servisní centrum OLYMPIA. UPOZORNĚNÍ: Tento návod k obsluze se týká základní UPOZORNĚNÍ: Obal jednotky vašeho poplachového přístroje uložte zařízení. tak, aby Senzory nebyl jsou při eventuálním popsány v samostatných odeslání poškození. návodech. UPOZORNĚNÍ: Tento návod k obsluze se týká základní jednotky poplachového zařízení. Senzory jsou popsány v samostatných návodech. Strana 6 NÁVOD K OBSLUZE

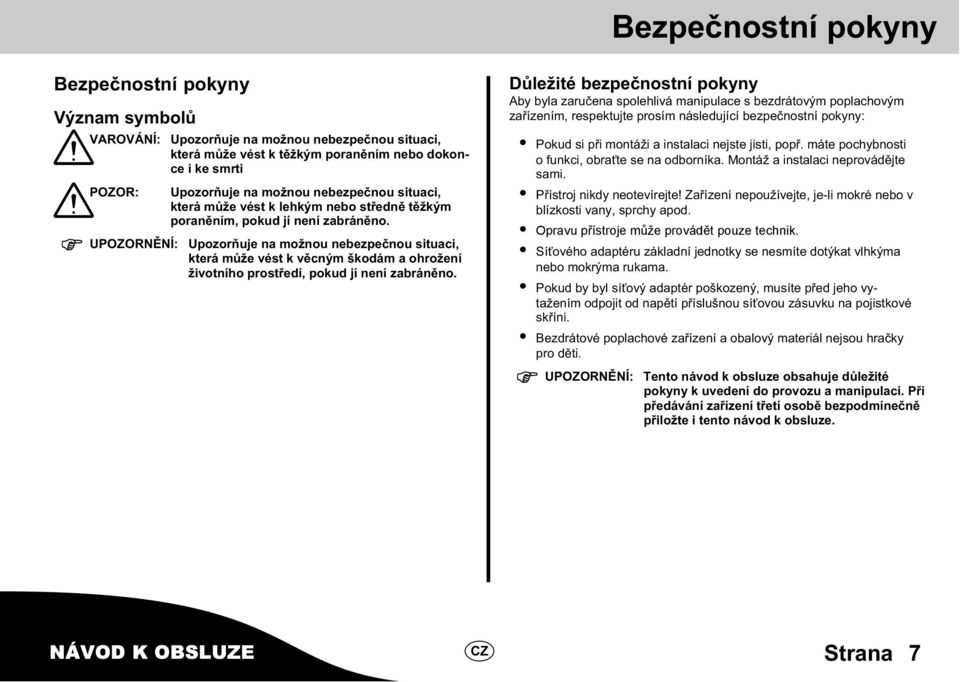

7 Bezpečnostní pokyny Bezpečnostní pokyny Význam symbolů VAROVÁNÍ: Upozorňuje na možnou nebezpečnou situaci, která může vést k těžkým poraněním nebo dokonce i ke smrti POZOR: Upozorňuje na možnou nebezpečnou situaci, která může vést k lehkým nebo středně těžkým poraněním, pokud jí není zabráněno. UPOZORNĚNÍ: Upozorňuje na možnou nebezpečnou situaci, která může vést k věcným škodám a ohrožení životního prostředí, pokud jí není zabráněno. Důležité bezpečnostní pokyny Aby byla zaručena spolehlivá manipulace s bezdrátovým poplachovým zařízením, respektujte prosím následující bezpečnostní pokyny: Pokud si při montáži a instalaci nejste jisti, popř. máte pochybnosti o funkci, obraťte se na odborníka. Montáž a instalaci neprovádějte sami. Přístroj nikdy neotevírejte! Zařízení nepoužívejte, je-li mokré nebo v blízkosti vany, sprchy apod. Opravu Opravy defektních přístroje může přístrojů provádět byste pouze měli nechat technik. provádět výhradně jen Síťového zákaznickou adaptéru službou. základní jednotky se nesmíte dotýkat vlhkýma Síťového nebo mokrýma adaptéru rukama. základní jednotky se nesmíte dotýkat vlhkýma nebo Pokud mokrýma by byl síťový rukama. adaptér poškozený, musíte před jeho vytažením by odpojit byl síťový od napětí adaptér příslušnou poškozený, síťovou musíte zásuvku před jeho na pojistkové vy Pokud tažením skříni. odpojit od napětí příslušnou síťovou zásuvku na pojistkové skříni. Bezdrátové poplachové zařízení a obalový materiál nejsou hračky Bezdrátové pro děti. poplachové zařízení a obalový materiál nejsou hračky pro děti. UPOZORNĚNÍ: Tento návod k obsluze obsahuje důležité UPOZORNĚNÍ: Tento pokyny návod k uvedení k obsluze do provozu obsahuje a manipulaci. důležité Při pokyny předávání k uvedení zařízení do třetí provozu osobě a bezpodmínečně manipulaci. Při předávání přiložte i tento zařízení návod třetí k osobě obsluze. bezpodmínečně přiložte i tento návod k obsluze. NÁVOD K OBSLUZE Strana 7

8 Telefonní volicí jednotka GSM Telefonní volicí jednotka GSM Funkce telefonní volicí jednotky GSM Telefonní volicí jednotka GSM (duální pásmo s 900/1 800 MHz) vytvoří spojení mezi poplachovým zařízením Protect 9XXX-Serie a mobilní rádiovou sítí. Tím může být vytvořeno telefonní spojení bez přístupu k pevné síti. SIM karta (Není obsažena v rozsahu dodávky) Pro provoz telefonní volicí jednotky GSM je zapotřebí SIM karta dealera mobil- mobilního operátora. spojení. Není Není obsažena v rozsahu v dodávky. UPOZORNĚNÍ: Poplachové zařízení nemůže být být používáno bez bez SIM karty. V případě poplachu však nedochází k alarmu přes mobilní rádiovou síť! Používáte-li předplacenou kartu, respektujte následující body: Aktiva musí být pravidelně kontrolována. Většina předplacených karet musí být v určitých časových intervalech používána s povinnou úhradou nákladů, jinak budou karty zablokovány. Informace o lhůtách zjistíte u vašeho dealera mobilního spojení. Odblokování SIM karty SIM karty jsou zpravidla proti neoprávněnému používání chráněny 4místným PIN kódem. Při prvním použití musí být SIM karta odblokována. 1. Je-li SIM karta zabezpečena PIN kódem, na displeji se zobrazí hlášení SIM PIN?. 2. Zadejte PIN, který jste získali zároveň se SIM kartou. 3. Po zadání správného PIN kódu se na displeji zobrazí Vyhledávání. PIN je pak trvale deaktivován. Po opětovném vložení SIM karty nebo opětovném připojení základní jednotky, nemusíte PIN kód znovu zadávat. Po zadání nesprávného PIN kódu se na displeji zobrazí Opakovat. Pokud 3krát zadáte nesprávný PIN kód, na displeji se zobrazí Blokov. Blo kov. SIM. SIM. V tomto Pro odstranění případě se zablokování k odstranění se zablokování obraťte na obraťte vašeho na vašeho mobilního dealera operátora. mobilního spojení. Pokud SIM karta není GSM karta, na displeji se zobrazí Chyba SIM Strana 8 NÁVOD K OBSLUZE

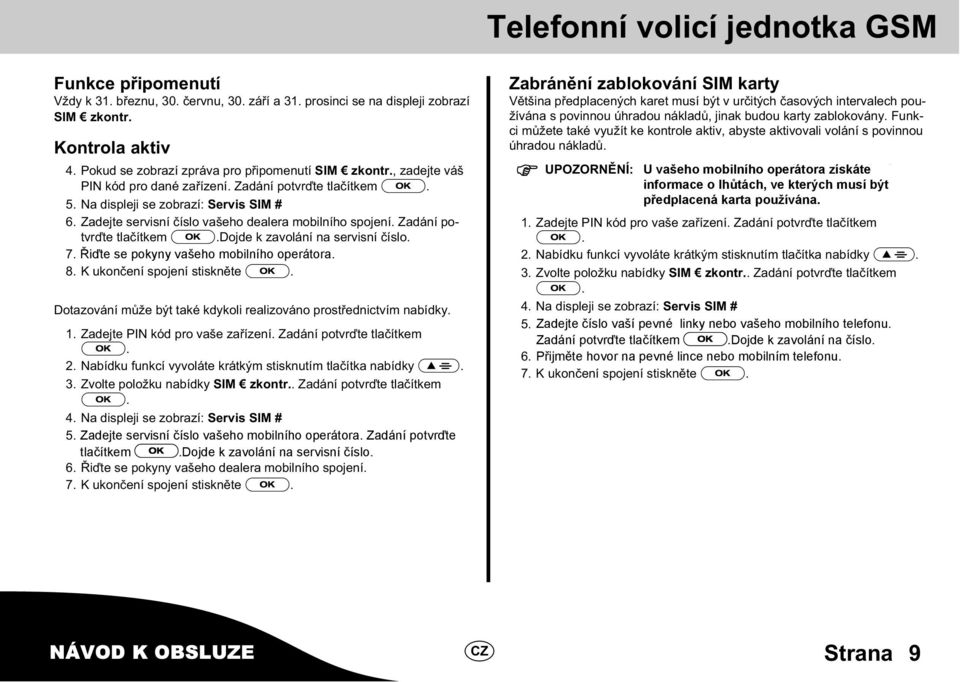

9 Telefonní volicí jednotka GSM Funkce připomenutí Vždy k 31. březnu, 30. červnu, 30. září a 31. prosinci se na displeji zobrazí SIM zkontr. Kontrola aktiv 4. Pokud se zobrazí zpráva pro připomenutí SIM zkontr., zadejte váš PIN kód pro dané zařízení. Zadání potvrďte tlačítkem. 5. Na displeji se zobrazí: Servis SIM # 6. Zadejte servisní číslo vašeho dealera mobilního spojení. Zadání potvrďte tlačítkem.dojde k zavolání na servisní číslo. 7. Řiďte se pokyny vašeho mobilního dealera mobilního operátora. spojení. 8. K ukončení spojení stiskněte. Dotazování může být také kdykoli realizováno prostřednictvím nabídky. 1. Zadejte PIN kód pro vaše zařízení. Zadání potvrďte tlačítkem. 2. Nabídku funkcí vyvoláte krátkým stisknutím tlačítka nabídky. 3. Zvolte položku nabídky SIM zkontr.. Zadání potvrďte tlačítkem. 4. Na displeji se zobrazí: Servis SIM # 5. Zadejte servisní číslo vašeho dealera mobilního mobilního operátora. spojení. Zadání Zadání po tvrďte potvrďte tlačítkem..dojde k Dojde zavolání k zavolání na servisní na servisní číslo. číslo. tlačítkem 6. Řiďte se pokyny vašeho dealera mobilního spojení. 7. K ukončení spojení stiskněte. Zabránění zablokování SIM karty Většina předplacených karet musí být v určitých časových intervalech používána s povinnou úhradou nákladů, jinak budou karty zablokovány. Funkci můžete také využít ke kontrole aktiv, abyste aktivovali volání s povinnou úhradou nákladů. UPOZORNĚNÍ: U vašeho mobilního dealera mobilního operátora spojení získáte získáte informace o lhůtách, ve kterých musí být předplacená karta používána. 1. Zadejte PIN kód pro vaše zařízení. Zadání potvrďte tlačítkem. 2. Nabídku funkcí vyvoláte krátkým stisknutím tlačítka nabídky. 3. Zvolte položku nabídky SIM zkontr.. Zadání potvrďte tlačítkem. 4. Na displeji se zobrazí: Servis SIM # 5. Zadejte číslo vaší přípojky pevné linky pevné nebo sítě vašeho nebo vašeho mobilního mobilního telefonu. telefonu. Zadání Zadání potvrďte potvrďte tlačítkem tlačítkem.dojde k zavolání k zavolání na číslo. na číslo. 6. Přijměte rozhovoru na pevné na přípojce lince nebo pevné mobilním sítě nebo telefonu. mobilním telefonu. 7. K ukončení spojení stiskněte. NÁVOD K OBSLUZE Strana 9

10 Instalace Instalace Pokyny k výběru místa montáže Základní jednotka by měla být namontována nebo postavena na centrálním místě (např. na chodbě bytu/domu) uprostřed v monitorované oblasti, aby byly všechny rádiové trasy co nejkratší. Základní jednotku umístěte tam, kde je k dispozici řádně instalovaná síťová zásuvka (230 V / 50 Hz). Dbejte, aby mohla základní jednotka přijímat dostatečný signál z mobilní rádiové sítě. Vyberte místo uvnitř chráněné oblasti, aby se k základní jednotce nemohl přiblížit zloděj, který by s ní mohl manipulovat. Základní jednotka a síťový adaptér nesmí být používány ve vlhkých místnostech (sklep, koupelna atd.) nebo v bezprostřední blízkosti tepelných zdrojů. Základní jednotku nemontujte/nestavte na nebo do bezprostřední blízkosti velkých kovových předmětů nebo elektrických zdrojů rušení, protože se jinak sníží dosah rádiového spojení. Příklady zdrojů rušení Kovové předměty Topná tělesa Zrcadlo Železobetonové stěny Kovové dveře Elektrické zdroje rušení Reproduktorové soustavy Motory Nestíněná elektronická zařízení Strana 10 NÁVOD K OBSLUZE

11 RESET DC 6V? Int Ext Instalace Příprava a připojení základní jednotky Síťová zásuvka 6. Do přihrádky na baterie vložte tři baterie alkaline AAA (pozor na pólování!). 7. Budete-li používat poplachové zařízení bez externí antény (volitelně), musí být anténní přepínač nastaven doleva Int. Ext. ant SIM karta RESET Síťový adaptér anténní přepínač 1. Šroubovákem uvolněte šroub přihrádky na baterie a připojovací zásuvky na zadní straně základní jednotky. 2. Odstraňte víko přihrádky na baterie a připojovací zásuvky. 3. K odblokování posuňte držák SIM karty doleva (A). 4. Držák odklopte a zasuňte do něj SIM kartu (B). 5. Držák se SIM kartou sklopte zpět a k zablokování jej posuňte doprava (C). A B C RESET DC 6V? Int Ext Ext. ant anténní přepínač 8. Síťový adaptér zasuňte do základní jednotky. 9. Víko nasaďte na přihrádku na baterie a připojovací zásuvku. 10. Šroub zase pevně zašroubujte. LOCK OPEN LOCK OPEN NÁVOD K OBSLUZE Strana 11

12 Instalace Test telefonní volicí jednotky GSM UPOZORNĚNÍ: Proveďte testování telefonní volicí jednotky GSM, abyste se přesvědčili, zda alarm přes mobilní rádiovou síť funguje. 1. Zadejte PIN kód pro vaše zařízení. Zadání potvrďte tlačítkem. 2. Nabídku funkcí vyvoláte krátkým stisknutím tlačítka nabídky. 3. Zvolte položku nabídky SIM zkontr.. Zadání potvrďte tlačítkem. 4. Na displeji se zobrazí: Servis SIM # 5. Zadejte číslo vaší přípojky pevné sítě nebo vašeho mobilního telefonu. Zadání potvrďte tlačítkem.dojde k zavolání na číslo. 6. Přijměte rozhovoru na přípojce pevné sítě nebo mobilním telefonu. 7. K ukončení spojení stiskněte. Postavení základní jednotky Máte Zařízení možnost je možné nainstalovat zařízení i v šikmé v šikmé poloze. poloze, K tomu která použijte je příjemná dva pro uživatele. dodané stojánky K tomu (1), použijte které dva musí dodané přesně stojánky sedět v (1), nástěnném které musí držáku na zadní (2). straně základní jednotky zaskočit do vybrání pro nástěnný držák (2). 1 2 Strana 12 NÁVOD K OBSLUZE

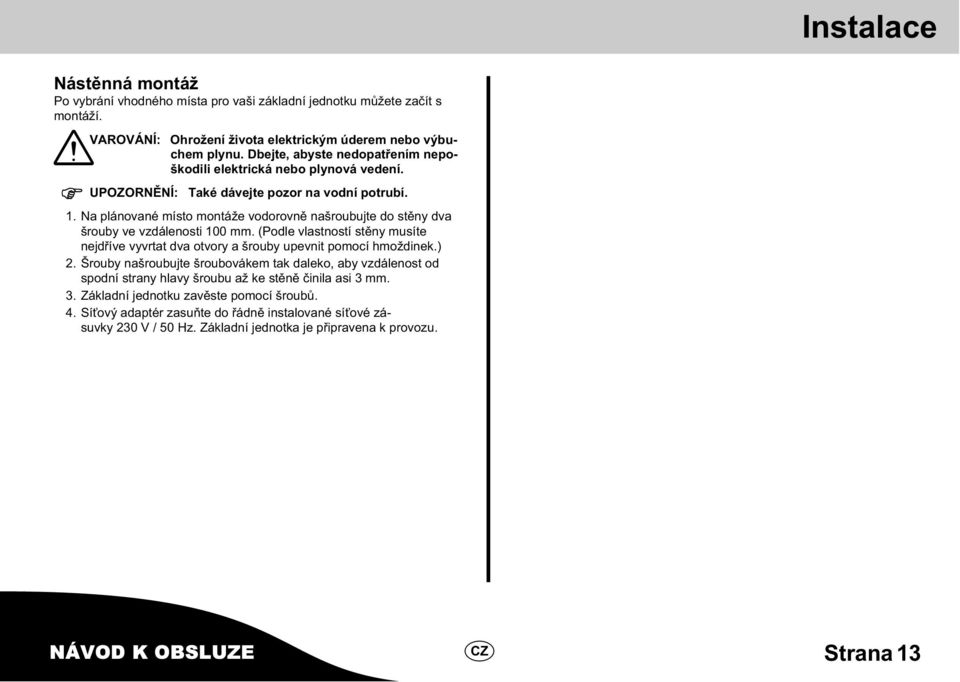

13 Instalace Nástěnná montáž Po vybrání vhodného místa pro vaši základní jednotku můžete začít s montáží. VAROVÁNÍ: Ohrožení života elektrickým úderem nebo výbuchem plynu. Dbejte, abyste nedopatřením nepoškodili elektrická nebo plynová vedení. UPOZORNĚNÍ: Také dávejte pozor na vodní potrubí. 1. Na plánované místo montáže vodorovně našroubujte do stěny dva šrouby ve vzdálenosti 100 mm. (Podle vlastností stěny musíte nejdříve vyvrtat dva otvory a šrouby upevnit pomocí hmoždinek.) 2. Šrouby našroubujte šroubovákem tak daleko, aby vzdálenost od spodní strany hlavy šroubu až ke stěně činila asi 3 mm. 3. Základní jednotku zavěste pomocí šroubů. 4. Síťový adaptér zasuňte do řádně instalované síťové zásuvky 230 V / 50 Hz. Základní jednotka je připravena k provozu. NÁVOD K OBSLUZE Strana 13

14 Ovládací prvky a zobrazení Ovládací prvky a zobrazení Základní jednotka má tlačítko tísňového volání pro nouzové případy a tlačítko poplachu pro případ přímého ohrožení. Rádiové dálkové ovládání má tlačítko, které může být volitelně konfigurováno jako tlačítko tísňového volání nebo poplachu (viz Konfiguraci rádiového dálkového ovládání). Po stisknutí tlačítka poplachu je je okamžitě za účelem spuštěn odstrašení akustický okamžitě poplachový spuštěn akustický signál, poplachový nezávisle na signál, tom, zda nezávisle je poplachové na tom, zda zařízení je poplachové zapnuto v zařízení ostrém zapnuto nebo neostrém v režimu. nebo neostrém Alarm může režimu. být zastaven Alarm může prostřednictvím být zastaven prostřednictvím jednotky nebo základní rádiového jednotky dálkového nebo rádiového ovládání (viz dálkového neostrý ovládání režim základní v (viz kapitole neostrý Monitorovací režim v kapitole funkce). Monitorovací funkce). Stisknutí tlačítka tísňového volání aktivuje interní telefonní volicí jednotku GSM, pokud byla předem zadána a uložena telefonní čísla (viz Konfiguraci interní telefonní volicí jednotky GSM s funkcí ohlašování). Aktivace proběhne nezávisle na tom, zda bylo poplachové zařízení zapnuto v ostrém nebo neostrém režimu. Postupně jsou nejdříve zvolena čísla tísňového volání a pak až 10 uložených telefonních čísel. Volaný účastník je oznámením vyzván, aby na svém telefonu stisknul tlačítko [1]. Funkce handsfree na základní jednotce se automaticky aktivuje a umožňuje komunikaci mezi vámi a volaným účastníkem. Funkce tlačítek na základní jednotce Tlačítko Funkce Tlačítko tísňového volání: Aktivace interní telefonní volicí jednotky GSM Potvrzení Tlačítko poplachu: Vyvolá akustický výstražný signál Vyvolá nabídku funkcí; pohyb v nabídce funkcí směrem nahoru; zvýší hlasitost v režimu handsfree Vyvolá paměťový režim pro telefonní čísla; pohyb v nabídce funkcí směrem dolů; sníží hlasitost v režimu handsfree Neostrý režim: Zařízení se přepne do neostrého režimu; ukončí nabídku funkcí a zastaví odpočítávání Tichý režim: Zařízení se přepne do neostrého režimu; v případě poplachu se aktivuje interní telefonní volicí jednotka; vymaže čísla a písmena Režim Alarm: Zařízení se přepne do ostrého režimu; v případě poplachu akustický výstražný signál a aktivace interní telefonní volicí jednotky Strana 14 NÁVOD K OBSLUZE

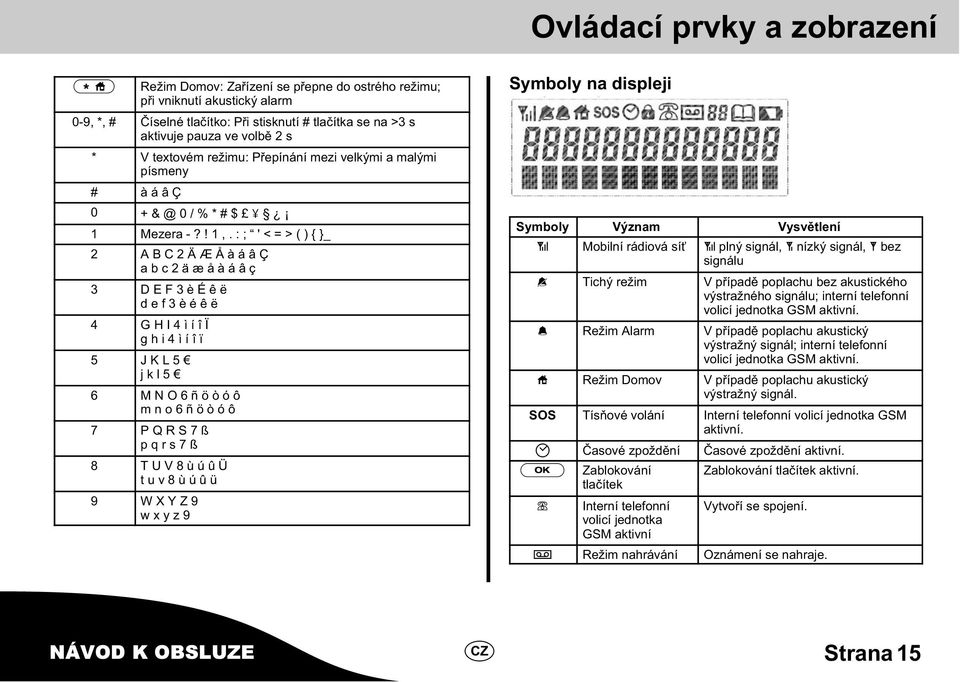

15 Ovládací prvky a zobrazení Režim Domov: Zařízení se přepne do ostrého režimu; při vniknutí akustický alarm 0-9, *, # Číselné tlačítko: Při stisknutí # tlačítka se na >3 s aktivuje pauza ve volbě 2 s * V textovém režimu: Přepínání mezi velkými a malými písmeny # à á â Ç / % * # $ 1 Mezera -?! 1,. : ; ' < = > ( ) { }_ 2 A B C 2 Ä Æ Å à á â Ç a b c 2 ä æ å à á â ç 3 D E F 3 è É ê ë d e f 3 è é ê ë 4 G H I 4 ì í î Ï g h i 4 ì í î ï 5 J K L 5 j k l 5 6 M N O 6 ñ ö ò ó ô m n o 6 ñ ö ò ó ô 7 P Q R S 7 ß p q r s 7 ß 8 T U V 8 ù ú û Ü t u v 8 ù ú û ü 9 W X Y Z 9 w x y z 9 Symboly na displeji Symboly Význam Vysvětlení Mobilní rádiová síť plný signál, nízký signál, bez signálu Tichý režim V případě poplachu bez akustického výstražného signálu; interní telefonní volicí jednotka GSM aktivní. Režim Alarm V případě poplachu akustický výstražný signál; interní telefonní volicí jednotka GSM aktivní. Režim Domov V případě poplachu akustický výstražný signál. SOS Tísňové volání Interní telefonní volicí jednotka GSM aktivní. Časové zpoždění Časové zpoždění aktivní. Zablokování Zablokování tlačítek aktivní. tlačítek Interní telefonní Vytvoří se spojení. volicí jednotka GSM aktivní Režim nahrávání Oznámení se nahraje. NÁVOD K OBSLUZE Strana 15

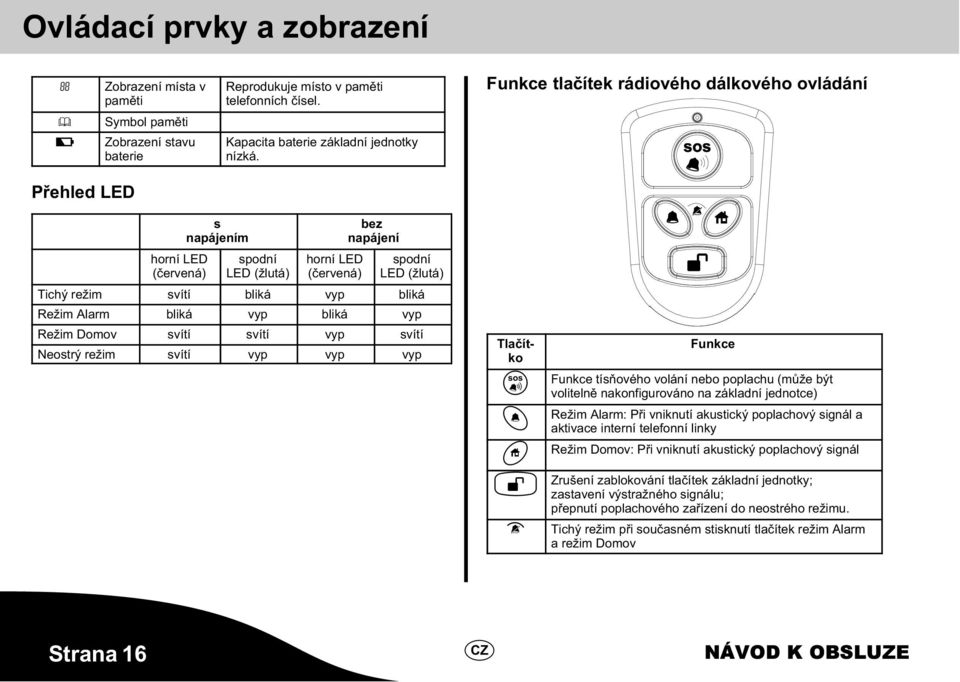

16 Ovládací prvky a zobrazení Zobrazení místa v paměti Symbol paměti Zobrazení stavu baterie Reprodukuje místo v paměti telefonních čísel. Kapacita baterie základní jednotky nízká. Funkce tlačítek rádiového dálkového ovládání Přehled LED horní LED (červená) s napájením spodní LED (žlutá) horní LED (červená) bez napájení spodní LED (žlutá) Tichý režim svítí bliká vyp bliká Režim Alarm bliká vyp bliká vyp Režim Domov svítí svítí vyp svítí Neostrý režim svítí vyp vyp vyp Tlačítko Funkce Funkce tísňového volání nebo poplachu (může být volitelně nakonfigurováno na základní jednotce) Režim Alarm: Při vniknutí akustický poplachový signál a aktivace interní telefonní linky Režim Domov: Při vniknutí akustický poplachový signál Zrušení zablokování tlačítek základní jednotky; zastavení výstražného signálu; přepnutí poplachového zařízení do neostrého režimu. Tichý režim při současném stisknutí tlačítek režim Alarm a režim Domov Strana 16 NÁVOD K OBSLUZE

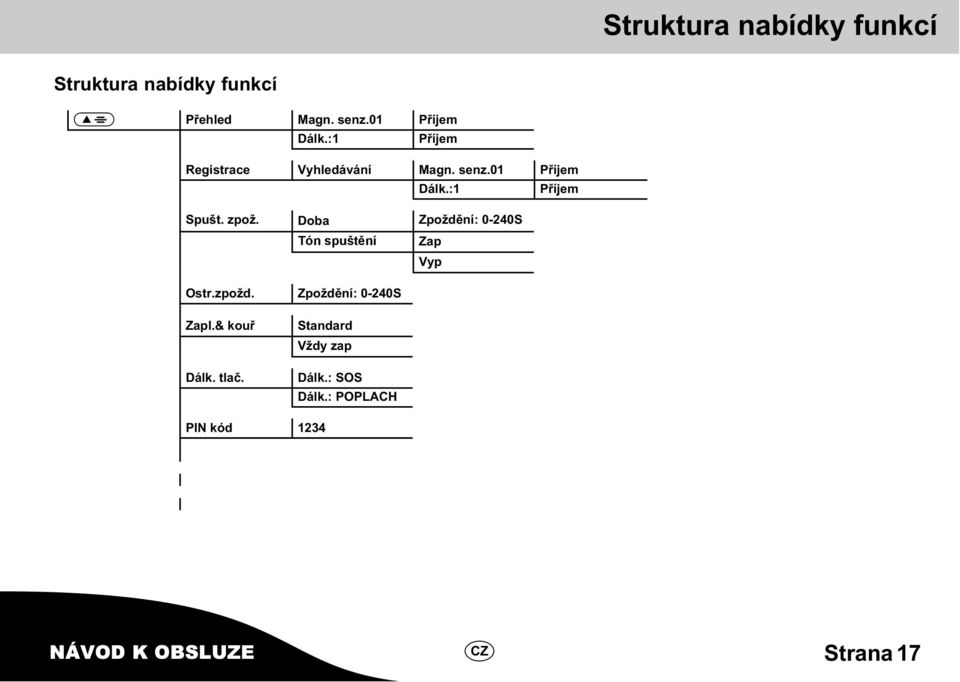

17 Struktura nabídky funkcí Struktura nabídky funkcí Přehled Magn. senz.01 Příjem Dálk.:1 Příjem Registrace Vyhledávání Magn. senz.01 Příjem Dálk.:1 Příjem Spušt. zpož. Doba Zpoždění: 0-240S Tón zpuštĕní spuštění Zap Vyp Ostr.zpožd. Zpoždění: 0-240S Zapl.& kouř Dálk. tlač. Standard Vždy zap Dálk.: SOS Dálk.: POPLACH PIN kód 1234 NÁVOD K OBSLUZE Strana 17

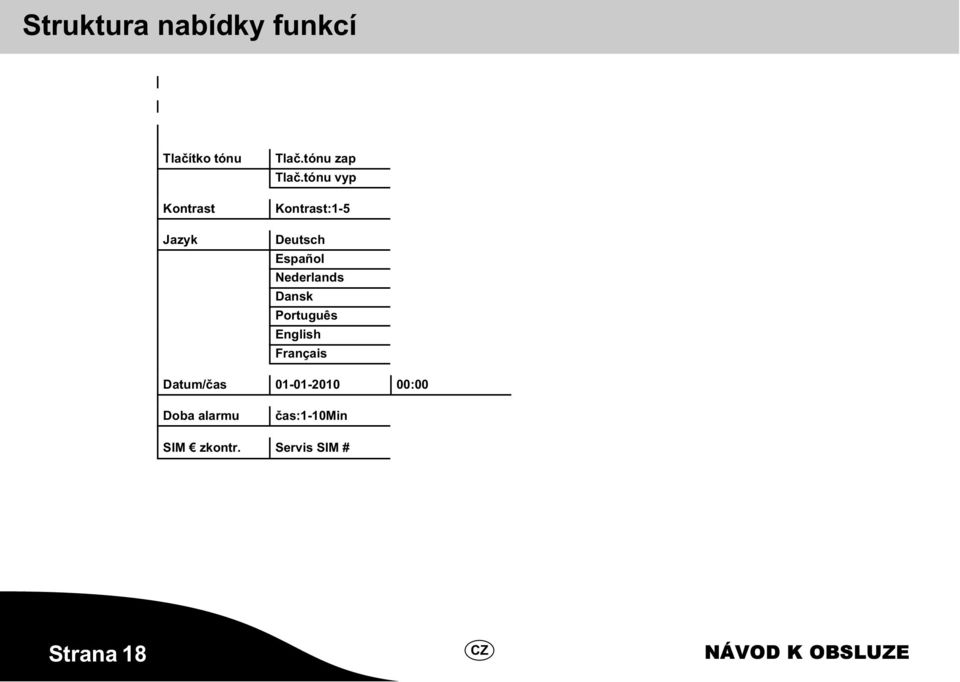

18 Struktura nabídky funkcí Tlačítko tónu Tlač.tónu zap Tlač.tónu vyp Kontrast Jazyk Kontrast:1-5 Deutsch Español Nederlands Dansk Português English Français Datum/čas :00 Doba alarmu čas:1-10min SIM zkontr. Servis SIM # Strana 18 NÁVOD K OBSLUZE

19 Konfigurace Konfigurace Všeobecné pokyny UPOZORNĚNÍ: Pro obsluhu základní jednotky musíte nejdříve zrušit zablokování tlačítek. K tomu potřebujete 4místný PIN kód. Přednastavený PIN kód pro dané zařízení najdete v přihrádce na baterii základní jednotky. Po 10 vteřinách se automaticky aktivuje zablokování tlačítek, pokud nedojde ke stisknutí nějakého tlačítka. Zablokování tlačítek můžete také zapnout ručně tlačítkem. Tlačítka tísňového volání a poplachu nebudou zablokována, aby mohla být kdykoli stisknuta! Obsluha: Nabídku funkcí vyvoláte krátkým stisknutím tlačítka nabídky. Navigace se provádí tlačítky se šipkami a. Potvrzení proveďte tlačítkem. Pokud byla v příslušné nabídce funkcí nastavena hodnota, bude převzata a uložena. Zadané texty nebo čísla můžete korigovat tlačítkem. Po krátkém stisknutí tlačítka se dostanete na předchozí úroveň nabídky funkcí. Nebude-li během 10 vteřin stisknuto nějaké tlačítko, pak dojde automaticky k opuštění nabídky funkcí a aktivuje se zablokování tlačítek. Výběr jazyka Máte na výběr několik jazyků: 1. Zadejte PIN kód pro vaše zařízení. Zadání potvrďte tlačítkem. 2. Nabídku funkcí vyvoláte krátkým stisknutím tlačítka nabídky. 3. Zvolte položku nabídky Jazyk. Zadání potvrďte tlačítkem. 4. Tlačítky a zvolte požadovaný jazyk. 5. Zadání potvrďte tlačítkem.dostanete se zpět do hlavní nabídky funkcí. 6. Po stisknutí tlačítka opustíte nabídku funkcí. PIN kód Ke změně PIN kódu postupujte následovně: 1. Zadejte PIN kód pro vaše zařízení. Zadání potvrďte tlačítkem. 2. Nabídku funkcí vyvoláte krátkým stisknutím tlačítka nabídky. 3. Zvolte položku nabídky PIN kód. Zadání potvrďte tlačítkem. Na displeji se zobrazí přednastavený PIN kód. Začne blikat první číslice. Zadejte váš osobní 4místný PIN kód. 4. Váš nový PIN kód si zaznamenejte a uschovejte jej na bezpečném místě. 5. Zadání potvrďte tlačítkem.dostanete se zpět do hlavní nabídky funkcí. 6. Po stisknutí tlačítka opustíte nabídku funkcí. NÁVOD K OBSLUZE Strana 19

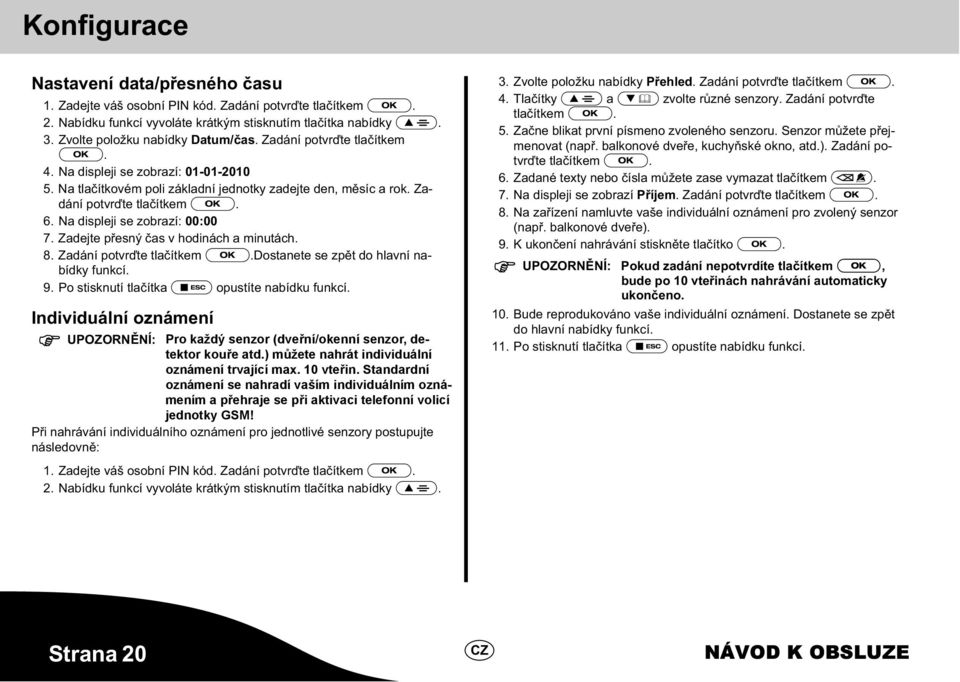

20 Konfigurace Nastavení data/přesného času 1. Zadejte váš osobní PIN kód. Zadání potvrďte tlačítkem. 2. Nabídku funkcí vyvoláte krátkým stisknutím tlačítka nabídky. 3. Zvolte položku nabídky Datum/čas. Zadání potvrďte tlačítkem. 4. Na displeji se zobrazí: Na tlačítkovém poli základní jednotky zadejte den, měsíc a rok. Zadání potvrďte tlačítkem. 6. Na displeji se zobrazí: 00:00 7. Zadejte přesný čas v hodinách a minutách. 8. Zadání potvrďte tlačítkem.dostanete se zpět do hlavní nabídky funkcí. 9. Po stisknutí tlačítka opustíte nabídku funkcí. Individuální oznámení UPOZORNĚNÍ: Pro každý senzor (dveřní/okenní kontakt, senzor, detektor kouře atd.) kouře můžete atd.) můžete nahrát nahrát individuální individuální ozná hlásič oznámení trvající trvající max. max. 10 vteřin. 10 vteřin. Standardní Standardní ozná oznámení se nahradí se nahradí vaším vaším individuálním individuálním ozná oznámením a přehraje se při aktivaci telefonní volicí jednotky GSM! Při nahrávání individuálního oznámení pro jednotlivé senzory postupujte následovně: 1. Zadejte váš osobní PIN kód. Zadání potvrďte tlačítkem. 2. Nabídku funkcí vyvoláte krátkým stisknutím tlačítka nabídky. 3. Zvolte položku nabídky Přehled. Zadání potvrďte tlačítkem. 4. Tlačítky a zvolte různé senzory. Zadání potvrďte tlačítkem. 5. Začne blikat první písmeno zvoleného senzoru. Senzor můžete přejmenovat (např. balkonové dveře, kuchyňské okno, atd.). Zadání potvrďte tlačítkem. 6. Zadané texty nebo čísla můžete zase vymazat tlačítkem. 7. Na displeji se zobrazí Příjem. Zadání potvrďte tlačítkem. 8. Na zařízení namluvte vaše individuální oznámení pro zvolený senzor (např. balkonové dveře). 9. K ukončení nahrávání stiskněte tlačítko. UPOZORNĚNÍ: Pokud zadání nepotvrdíte tlačítkem, bude po 10 vteřinách nahrávání automaticky ukončeno. 10. Bude reprodukováno vaše individuální oznámení. Dostanete se zpět do hlavní nabídky funkcí. 11. Po stisknutí tlačítka opustíte nabídku funkcí. Strana 20 NÁVOD K OBSLUZE

21 Konfigurace Aktivace interní telefonní volicí jednotky GSM s funkcí ohlašování UPOZORNĚNÍ: Pro provoz telefonní volicí jednotky GSM musí být instalována SIM karta. Interní telefonní volicí jednotka GSM je ze zásady deaktivována, pokud jste nezadali a neuložili žádná telefonní čísla. Můžete zadat až 10 individuálních telefonních čísel nebo čísel mobilních telefonů osob, kterým důvěřujete, jako například příslušníci rodiny, přátelé nebo sousedé. V případě poplachu telefonní volicí jednotka GSM postupně za sebou automaticky vybere tato telefonní čísla v uvedeném pořadí (počínajíc místem v paměti 0) a prostřednictvím oznámení informuje o daném stavu senzorů. Při stavu obsazeno nebo když nedošlo ke spojení, bude automaticky vybráno další telefonní číslo. Celkem jsou realizovány 3 volicí cykly! Interní telefonní volicí jednotka GSM se deaktivuje, pokud volaný účastník volání přijme a na svém telefonu stiskne číselné tlačítko [1] nebo když byly realizovány 3 volicí cykly. UPOZORNĚNÍ: Pokud možno uložte více telefonních čísel. To zvýší pravděpodobnost, že budou v případě poplachu k dosažení osoby, kterým důvěřujete. Pokud např. uložíte jen dvě telefonní čísla, která budou například v případě poplachu obsazena, pak bude volicí cyklus rychle ukončen! UPOZORNĚNÍ: Nezapomeňte tyto osoby informovat o tom, že budou v případě poplachu automaticky zavolány vaším poplachovým zařízením a domluvte s nimi chování v případě poplachu. Pro zadání až 10 telefonních čísel máte k dispozici místa v paměti 0-9 (tlačítko až ). Každé telefonní číslo může být dlouhé maximálně 24 znaků/čísel. Navíc může být ke každému telefonnímu číslu zadáno jedno jméno o délce 13 znaků/písmen. UPOZORNĚNÍ: Nepoužívejte veřejná čísla tísňového volání (112)! UPOZORNĚNÍ: Při neoprávněném použití telefonních čísel policie, hasičů a záchranných sil jste povinni uhradit náklady! Telefonní čísla uložte následovně: 1. Zadejte váš osobní PIN kód. Zadání potvrďte tlačítkem. 2. Stiskněte tlačítko. Na displeji se zobrazí Tlač. ulož.. 3. Zvolte jedno místo v paměti (tlačítko -). Pokud jste ještě neuložili žádné telefonní číslo, na displeji se zobrazí informace Prázdný. Zadání potvrďte tlačítkem. 4. Zadejte telefonní číslo včetně předvolby. Zadání potvrďte tlačítkem. 5. K telefonnímu číslu vložte příslušné jméno. Zadání potvrďte tlačítkem. 6. Po stisknutí tlačítka opustíte nabídku funkcí. NÁVOD K OBSLUZE Strana 21

22 Konfigurace Po zadání telefonních čísel, byste se měli ujistit, že byla tato čísla pro případ poplachu správně zadána. Kontrolu můžete provést vyvoláním tichého poplachu. Vámi vybraná telefonní čísla budou volena v naprogramovaném pořadí za sebou. 1. Zadejte váš osobní PIN kód. Zadání potvrďte tlačítkem. 2. Stisknutím tlačítka aktivujete tichý režim. Na displeji se po uplynutí zvoleného zpoždění pohotovosti zobrazí tichý režim znakem. 3. Nyní u libovolného dveřního/okenního kontaktu (např. otevřít dveře/ okno) aktivujte tichý alarm. UPOZORNĚNÍ: V tichém režimu nezazní žádný akustický výstražný signál. Displej se rozsvítí žlutě a poskytne vám informace o inicializovaném senzoru. Po uplynutí doby zpoždění inicializace se aktivuje interní telefonní volicí jednotka GSM. Volaný účastník vezme sluchátko, přehraje se oznámení nahrané zvlášť pro tento senzor. Volaný účastník je vyzván, aby na svém telefonu stisknul číselné tlačítko [1]. Aktivuje se funkce odposlechu.tato funkce umožňuje, aby mohl účastník odposlouchávat v prostoru, ve kterém se nachází základní jednotka. Nebude-li volaný účastník během 24 vteřin aktivovat nějakou funkci, automaticky bude zvoleno další telefonní číslo. Tichý režim se ukončí, pokud stisknete tlačítko na vašem rádiovém dálkovém ovládání, zadáte váš PIN kód na základní jednotce a zadání potvrdíte tlačítkem, nebo když volaný účastník ukončí spojení. Uložení čísla tísňového volání Můžete uložit číslo tísňového volání, které bylo jako první zavoláno při stisknutí tlačítka na základní jednotce nebo podle konfigurace tlačítka na vašem rádiovém dálkovém ovládání. Poté bude za sebou zvoleno až 10 uložených telefonních čísel (viz aktivaci interní telefonní volicí jednotky s funkcí ohlašování). Číslo tísňového volání uložíte následovně: UPOZORNĚNÍ: Nepoužívejte veřejná čísla tísňového volání (112)! UPOZORNĚNÍ: Při neoprávněném použití telefonních čísel policie, hasičů a záchranných sil jste povinni uhradit náklady! 1. Zadejte váš osobní PIN kód. Zadání potvrďte tlačítkem. 2. Stiskněte tlačítko. Na displeji se zobrazí Tlač. ulož.. 3. Jako místo v paměti zvolte tlačítko. Pokud jste ještě neuložili žádné telefonní číslo, na displeji se zobrazí informace Prázdný. Zadání potvrďte tlačítkem. 4. Zadejte telefonní číslo včetně předvolby. Zadání potvrďte tlačítkem. 5. K telefonnímu číslu vložte příslušné jméno. Zadání potvrďte tlačítkem. 6. Po stisknutí tlačítka opustíte nabídku funkcí. Strana 22 NÁVOD K OBSLUZE

23 Konfigurace Zpoždění inicializace Poplach se inicializuje se zpožděním, abyste při vstupu hlavními dveřmi měli možnost přepnout poplachové zařízení do neostrého režimu, aniž by byl aktivován akustický výstražný signál a interní telefonní volicí jednotka GSM. Můžete nastavit zpoždění inicializace od 0 do 240 vteřin. Je-li inicializován jeden ze senzorů, musí být zařízení v této době přepnuto do neostrého režimu, aby nemohl být poplach inicializován. Můžete zvolit, zda v této době základní jednotka vydá akustický signál. 1. Zadejte váš osobní PIN kód. Zadání potvrďte tlačítkem. 2. Nabídku funkcí vyvoláte krátkým stisknutím tlačítka nabídky. 3. Zvolte položku nabídky Spušt. zpož.. Zadání potvrďte tlačítkem. 4. Zvolte položku nabídky Doba. Zadání potvrďte tlačítkem. 5. Tlačítky a nastavte dobu zpoždění. 6. Zadání potvrďte tlačítkem. Dostanete se zpět na předchozí úroveň nabídky funkcí. 7. Zvolte položku nabídky Tón zpuštĕní. Zadání potvrďte tlačítkem. 8. Tlačítky a zvolte Vyp nebo Zap. 9. Zadání potvrďte tlačítkem. Dostanete se zpět na předchozí úroveň nabídky funkcí. 10. Po stisknutí tlačítka opustíte nabídku funkcí. Zpoždění pohotovosti Můžete zvolit zpoždění pohotovosti od 0 do 240 vteřin. Po uplynutí této doby se poplachové zařízení přepne do ostrého režimu. V této době musíte opustit váš byt nebo dům dveřmi zajištěnými alarmem. Po dobu trvání nastavené doby zpoždění zazní na základní jednotce každou vteřinu akustický signál. 1. Zadejte váš osobní PIN kód. Zadání potvrďte tlačítkem. 2. Nabídku funkcí vyvoláte krátkým stisknutím tlačítka nabídky. 3. Zvolte položku nabídky Ostr.zpožd.. Zadání potvrďte tlačítkem. 4. Tlačítky a nastavte dobu zpoždění. 5. Zadání potvrďte tlačítkem. Dostanete se zpět do hlavní nabídky funkcí. 6. Po stisknutí tlačítka opustíte nabídku funkcí. NÁVOD K OBSLUZE Strana 23

24 Konfigurace Doba trvání poplachu Základní jednotka má integrovanou sirénu. Dobu trvání akustického výstražného signálu můžete zvolit od minimálně 1 až do maximálně 10 minut. Doba trvání poplachu je standardně přednastavena na 3 minuty (v Německu je dovolena doba trvání poplachu maximálně 3 minuty!). 1. Zadejte váš osobní PIN kód. Zadání potvrďte tlačítkem. 2. Nabídku funkcí vyvoláte krátkým stisknutím tlačítka nabídky. 3. Zvolte položku nabídky Doba alarmu. Zadání potvrďte tlačítkem. 4. Tlačítky a nastavte dobu trvání poplachu. 5. Zadání potvrďte tlačítkem. Dostanete se zpět do hlavní nabídky funkcí. 6. Po stisknutí tlačítka opustíte nabídku funkcí. Zapnutí/vypnutí zvuku tlačítek Máte možnost zapnout, popř. vypnout zvuk tlačítek na základní jednotce: 1. Zadejte váš osobní PIN kód. Zadání potvrďte tlačítkem. 2. Nabídku funkcí vyvoláte krátkým stisknutím tlačítka nabídky. 3. Zvolte položku nabídky Tlačítko tónu. Zadání potvrďte tlačítkem. 4. Tlačítky a zvolte funkci Tlač.tónu zap nebo Tlač.tónu vyp. 5. Zadání potvrďte tlačítkem. Dostanete se zpět do hlavní nabídky funkcí. 6. Po stisknutí tlačítka opustíte nabídku funkcí. Nastavení kontrastu displeje Můžete zvolit 5 nastavení kontrastů displeje: 1. Zadejte váš osobní PIN kód. Zadání potvrďte tlačítkem. 2. Nabídku funkcí vyvoláte krátkým stisknutím tlačítka nabídky. 3. Zvolte položku nabídky Kontrast. Zadání potvrďte tlačítkem. 4. Tlačítky a přizpůsobíte kontrast vašim potřebám. 5. Zadání potvrďte tlačítkem. Dostanete se zpět do hlavní nabídky funkcí. 6. Po stisknutí tlačítka opustíte nabídku funkcí. Strana 24 NÁVOD K OBSLUZE

25 Konfigurace Rádiové dálkové ovládání Tlačítko na rádiovém dálkovém ovládání může být nakonfigurováno základní jednotkou jako tlačítko tísňového volání nebo tlačítko poplachu. Při konfiguraci tlačítka postupujte následovně: 1. Zadejte váš osobní PIN kód. Zadání potvrďte tlačítkem. 2. Nabídku funkcí vyvoláte krátkým stisknutím tlačítka nabídky. 3. Zvolte položku nabídky Dálk. tlač.. Zadání potvrďte tlačítkem. 4. Tlačítky a zvolte funkci Dálk.: SOS nebo Dálk.: POPLACH. 5. Zadání potvrďte tlačítkem. Dostanete se zpět do hlavní nabídky funkcí. 6. Po stisknutí tlačítka opustíte nabídku funkcí. Hlásič úniku vody a hlásič kouře Základní jednotku můžete nastavit tak, aby hlásič senzor úniku vody a a hlásič detektor kouře mohly vyvolat poplach i tehdy, když je základní jednotka nastavena na neostrý režim. 1. Zadejte váš osobní PIN kód. Zadání potvrďte tlačítkem. 2. Nabídku funkcí vyvoláte krátkým stisknutím tlačítka nabídky. 3. Zvolte položku nabídky Zapl.& kouř. Zadání potvrďte tlačítkem. 4. Tlačítky a zvolte nastavení Standard nebo Vždy zap. 5. Zadání potvrďte tlačítkem. Dostanete se zpět do hlavní nabídky funkcí. 6. Po stisknutí tlačítka opustíte nabídku funkcí. Následující tabulka vám ukáže, jak u různých nastavení inicializovat hlásič senzor úniku vody vody a hlásič a detektor kouře. úniku kouře. Telefonické zavolání Standard Výstražný signál Telefonické zavolání Vždy zap Výstražný signál Neostrý režim Ne Ne Ano Ano Režim Domov Ne Ano Ne Ano Tichý režim Ano Ne Ano Ano Režim Alarm Ano Ano Ano Ano NÁVOD K OBSLUZE Strana 25

26 Monitorovací funkce Přehled monitorovacích funkcí Monitorovací funkce Akustický výstražný signál Interní telefonní volicí jednotka GSM aktivní Tichý režim Ne Ano s funkcí odposlechu Režim Alarm Ano Ano Režim Domov Ano Ne Neostrý režim Ne Ne Tísňové volání (SOS) Ne Ano s funkcí handsfree Poplachový alarm Ano Ne Zapnutí/vypnutí monitorovacích funkcí UPOZORNĚNÍ: Předem informujte všechny osoby žijící ve vaší domácnosti o umístění a funkci rádiového poplachového zařízení. UPOZORNĚNÍ: Doba trvání akustického výstražného signálu je podle konfigurace omezena minimálně na 1 a maximálně na 10 minut. Rádiové poplachové zařízení rozlišuje 4 druhy poplachu: 1. Režim Alarm V režimu Alarm v případě poplachu zazní akustický výstražný signál a aktivuje se interní telefonní volicí jednotka GSM. 2. Režim Domov V režimu Domov zazní výhradně jen akustický výstražný signál. 3. Tichý režim Je-li aktivní tichý režim, bude aktivována výhradně jen interní telefonní volicí jednotka GSM. Volaný účastník je oznámením vyzván, aby na svém telefonu/mobilu stisknul tlačítko [1]. Aktivuje se funkce odposlechu. 4. Neostrý režim V neostrém režimu je poplachové zařízení neostré. neaktivní. Monitorovací funkce budou potvrzeny oznámením. UPOZORNĚNÍ: Hlásič kouře vždy vydá (bez zpoždění) nezávisle na rádiovém poplachovém zařízení akustický výstražný signál, pokud je inicializován! Reakce základní jednotky závisí na druhu poplachu a nastavení pod položkou nabídky Zapl.& kouř. Strana 26 NÁVOD K OBSLUZE

27 Monitorovací funkce Požadovaný druh poplachu může být zapnut buď na základní jednotce nebo prostřednictvím dodaného rádiového dálkového ovládání následovně: UPOZORNĚNÍ: Je-li venkovní siréna přihlášena k základní jednotce, může být poplach rádiovým dálkovým ovládáním zastaven nejdříve za 15 vteřin. Režim Alarm UPOZORNĚNÍ: Opustíte-li váš byt nebo dům, měli byste za zapnout režim Alarm. Než to uděláte, přesvědčte se, zda jsou uzavřeny všechna okna a dveře, které jsou vybaveny dveřním/okenním kontaktem. senzorem. Základní jednotka 1. Zadejte váš osobní PIN kód. Zadání potvrďte tlačítkem. 2. Stiskněte tlačítko. Rádiové dálkové ovládání 1. Stiskněte tlačítko. Režim Domov UPOZORNĚNÍ: Přes noc, kdy spíte, byste měli zapnout režim Domov. Než to uděláte, přesvědčte se, zda jsou všechny okna a dveře zavřené. Základní jednotka 1. Zadejte váš osobní PIN kód. Zadání potvrďte tlačítkem. 2. Stiskněte tlačítko. Rádiové dálkové ovládání 1. Stiskněte tlačítko. Tichý režim UPOZORNĚNÍ: Opustíte-li váš byt nebo dům, můžete místo režimu Alarm zapnout i tichý režim. Než to uděláte, přesvědčte se, zda jsou všechny okna a dveře zavřené. Základní jednotka 1. Zadejte váš osobní PIN kód. Zadání potvrďte tlačítkem. 2. Stiskněte tlačítko. Rádiové dálkové ovládání 1. Současně stiskněte tlačítka a. NÁVOD K OBSLUZE Strana 27

28 Monitorovací funkce Neostrý režim UPOZORNĚNÍ: Pokud jste zapnuli neostrý režim, můžete se volně pohybovat po domě bez inicializace poplachu. Základní jednotka 1. Zadejte váš osobní PIN kód. Zadání potvrďte tlačítkem. Rádiové dálkové ovládání 1. Stiskněte tlačítko. Poplachový alarm V K případě odstrašení potřeby můžete můžete poplachový poplachový alarm alarm inicializovat inicializovat tím, že tím, stisknete že stisknete tlačítko ko na základní na základní jednotce jednotce nebo nebo podle podle konfigurace gurace tlačítko tlačítko na tlačít na vašem vašem rádiovém rádiovém dálkovém ovládání. ovládání. Poplachový alarm alarm je je inicializován bez bez zpoždění. zpoždění. K vypnutí poplachového alarmu zadejte na základní jednotce váš 4místní PIN kód. Zadání potvrďte tlačítkem. Můžete také stisknout tlačítko na rádiovém dálkovém ovládání. Tísňové volání (SOS) Funkci tísňového volání můžete inicializovat tím, že stisknete tlačítko na základní jednotce nebo podle konfigurace tlačítko na vašem rádiovém dálkovém ovládání. Interní telefonní volicí jednotka GSM se aktivuje automaticky, pokud jsou telefonní čísla uložena. Postupně jsou nejdříve zvolena čísla tísňového volání a pak až 10 uložených telefonních čísel. Volaný účastník je oznámením vyzván, aby na svém telefonu/mobilu stisknul tlačítko [1]. Funkce handsfree se automaticky aktivuje a umožňuje komunikaci mezi vámi a volaným účastníkem. Existují 3 možnosti k ukončení funkce tísňového volání: a) Na základní jednotce zadejte váš 4místný PIN kód a potvrďte jej tlačítkem. b) Stiskněte tlačítko na vašem rádiovém dálkovém ovládání. c) Volaný účastník přijme volání, během 24 vteřin realizuje funkci (viz aktivaci interní telefonní volicí jednotky GSM s funkcí ohlašování) a poté ukončí spojení. Strana 28 NÁVOD K OBSLUZE

29 Dálkový přístup prostřednictvím telefonu Dálkový přístup prostřednictvím telefonu Rádiové poplachové zařízení můžete dálkově ovládat telefonem. Poplachové zařízení můžete telefonem spínat v ostrém a neostrém režimu i aktivovat funkci handsfree nebo funkci odposlechu. Při ovládání vašeho poplachového zařízení prostřednictvím dálkového přístupu z telefonu postupujte následovně: 1. Zvolte mobilní telefonní číslo SIM karty, kterou jste instalovali do poplachového zařízení. 2. Počkejte, až poplachové zařízení odpoví na vaše volání po 8 oznamovacích tónech. Uslyšíte jeden dlouhý akustický signál. UPOZORNĚNÍ: Po vytvoření spojení s poplachovým zařízením se na displeji základní jednotky zobrazí Dálk. dot. 3. Zadejte váš 4místný PIN kód. 4. Po zadání správného PIN kódu zazní 2 krátké akustické signály. Jestliže 3krát zadáte nesprávný PIN kód, spojení se přeruší. 5. Pomocí tlačítkového pole vašeho telefonu můžete nyní realizovat následující funkce (viz tabulku). Monitorovací funkce budou potvrzeny oznámením. Aktivace tlačítka Funkce [1] Aktivuje se funkce handsfree [2] Aktivuje se funkce odposlechu (v místnosti) [3] Aktivuje se režim Alarm [4] Aktivuje se režim Domov [5] Aktivuje se tichý režim [6] Aktivuje se neostrý režim [#] Ukončit funkci handsfree nebo odposlechu [#], [#] Ukončit dálkový přístup prostřednictvím telefonu 6. Dálkový přístup k vašemu poplachovému zařízení se přeruší, pokud na vašem telefonu 2x stisknete tlačítko [#]. NÁVOD K OBSLUZE Strana 29

30 Obnovení výchozího nastavení (RESET) Obnovení výchozího nastavení (RESET) UPOZORNĚNÍ: Respektujte, že při provádění RESETu budou vymazána všechna uživatelská nastavení. Registrace senzorů zůstane zachována! Po provedení RESETu je 4místní PIN kód ! Chcete-li obnovit výchozí nastavení rádiového poplachového zařízení, postupujte následovně: 1. Šroubovákem uvolněte šroub přihrádky na baterie a připojovací zásuvky na zadní straně základní jednotky. 2. Stiskněte tlačítko RESET. Poplachové zařízení potvrdí RESET akustickým signálem. 3. Uzavřete přihrádku na baterie a připojovací zásuvku a znovu pevně zašroubujte šroub. Strana 30 NÁVOD K OBSLUZE

31 Registrace senzorů Registrace senzorů Na rádiovém poplachovém zařízení může být registrováno až 32 senzorů. Zakoupíte-li volitelné senzory, jako příkladně dodatečná dálková ovládání, hlásiče kouře atd., musíte je zaregistrovat ručně. Při registraci senzorů postupujte následovně: 1. Zadejte váš osobní PIN kód. Zadání potvrďte tlačítkem. 2. Tlačítkem se dostanete do nabídky funkcí. Tlačítky a zvolte položku nabídky Registrace. Zadání potvrďte tlačítkem. 3. Na displeji se zobrazí Vyhledávání. 4. Aktivujte registrovaný senzor. Příslušný postup je uveden v popisu dodaného senzoru. 5. Na displeji se zobrazí např. Magn. senz.01 nebo Kouř.hlásič01. Senzor můžete v případě potřeby přejmenovat. Zadání potvrďte tlačítkem. 6. Na displeji se zobrazí Příjem. Chcete-li zachovat standardní oznámení, stiskněte tlačítko, nebo k nahrání individuálního oznámení stiskněte tlačítko. 7. Zadání potvrďte tlačítkem. UPOZORNĚNÍ: Pokud zadání nepotvrdíte tlačítkem, bude po 10 vteřinách nahrávání automaticky ukončeno. 8. Bude reprodukováno vaše individuální oznámení. Dostanete se zpět do hlavní nabídky funkcí. Odhlášení senzorů 1. Zadejte váš osobní PIN kód. Zadání potvrďte tlačítkem. 2. Stiskněte tlačítko. Na displeji se zobrazí Přehled. 3. Tlačítky a zvolte senzor, který má být odhlášen. 4. Stiskněte tlačítko. Na displeji se zobrazí Vymazat?. 5. Zadání potvrďte tlačítkem. Na displeji se zobrazí Prázdný. 6. K opuštění nabídky funkcí 2x stiskněte tlačítko. Systémové rozšíření Příslušenství a varianty pro rádiové poplachové zařízení můžete objednat přes internet: Výrobky Bezpečnostní výrobky Bezdrátová poplachová zařízení NÁVOD K OBSLUZE Strana 31

32 Výměna baterií Výměna baterií U málo nabitých nebo téměř vybitých baterií senzorů se na displeji zobrazí následující stavová hlášení: Kapacita baterie nízká 1. Na displeji se zobrazí batt Lo. Zobrazí se dotyčný senzor, např. Magn. senz Je-li poplachové zařízení v ostrém režimu, zazní za sebou 5 krátkých signálů. UPOZORNĚNÍ: Vyměňte baterie! Vybité baterie 1. Na displeji se zobrazí batt off. Zobrazí se dotyčný senzor, např. Magn. senz Je-li poplachové zařízení v ostrém režimu, zazní za sebou 5 krátkých signálů. UPOZORNĚNÍ: Vyměňte baterie! Již nemůže být zajištěno spojení senzoru a základní jednotky! Rádiové dálkové ovládání 1. Malým šroubovákem uvolněte šroub přihrádky na baterie na zadní straně rádiového dálkového ovládání. 2. Odstraňte víko přihrádky na baterie. 3. Vyjměte uvnitř ležicí baterii. 4. Do přihrádky na baterie vložte novou baterii (lithium CR V) (respektujte pólování!). 5. Na přihrádku na baterie nasaďte kryt. 6. Šroub zase pevně zašroubujte. Základní jednotka Symbol na displeji upozorňuje na nízkou kapacitu baterie základní jednotky. Vyměňte baterie! 1. Šroubovákem uvolněte šroub přihrádky na baterie a připojovací zásuvky na zadní straně základní jednotky. 2. Odstraňte víko přihrádky na baterie a připojovací zásuvky. 3. Vyjměte uvnitř ležicí baterie. 4. Do přihrádky na baterie vložte tři nové baterie alkaline AAA (pozor na pólování!). 5. Víko nasaďte na přihrádku na baterie a připojovací zásuvku. 6. Šroub zase pevně zašroubujte. Strana 32 NÁVOD K OBSLUZE

33 Pravidelná údržba a ošetřování Pravidelná údržba a ošetřování Základní jednotka 1. Před čištěním odpojte základní jednotku od elektrické sítě! 2. Vyčistěte povrch tělesa pouze měkkým hadříkem bez chlupů. Nepoužívejte chemikálie nebo abrazivní prostředky. UPOZORNĚNÍ: Zařízení nikdy neponořujte do vody! NÁVOD K OBSLUZE Strana 33

34 Pokyny k likvidaci Pokyny k likvidaci Převedení evropského práva do národních zákonů a vyhlášek vás zavazuje k odborné likvidaci spotřebního zboží. Toto slouží k ochraně osob a životního prostředí. Vedle uvedený symbol znamená, že elektrická a elektronická použitá zařízení a baterie musí být zlikvidovány odděleně od domovního odpadu. Stará nebo vysloužilá zařízení nechte zlikvidovat na sběrných místech vhodného likvidátora odpadu. Baterie a akumulátory nechte zlikvidovat v místě prodeje baterií nebo na příslušných sběrných místech, kde jsou připraveny odpovídající nádoby. Obalové materiály likvidujte v souladu s místními předpisy. Strana 34 NÁVOD K OBSLUZE

35 Technické údaje Technické údaje Rádiové poplachové zařízení Protect 9XXX-Serie pracuje na frekvenčním pásmu speciálně rezervovaném pro bezpečnostní techniku ve frekvenčním rozsahu 868 MHz. Tím může být vyloučeno rušení soupravy bezdrátového poplachového zařízení jinými spotřebními výrobky, jako např. dětskými chůvičkami. Nelze však vyloučit, že rádiový přenos nebude dočasně nebo trvale rušen defektními konstrukčními díly elektrických nebo elektronických výrobků, jako např. ventilátorů a anténních zesilovačů. Kromě toho může být rádiový přenos vědomě a záměrně rušen zvenčí. Základní jednotka Hmotnost: g (bez baterií) Rozměry (šxvxh): x 105 x 31 mm Frekvence: MHz Baterie:... 3x alkaline AAA Síťový adaptér:... 6 V AC, 1 A Počet senzorů:... max. 32 Rádiové dálkové ovládání Hmotnost: g Rozměry (šxvxh): x 60 x 14,5 mm Frekvence: MHz Baterie:... lithium CR V Technické změny Tento návod k obsluze slouží pro informaci. Jeho obsah není smluvním předmětem. Všechny uvedené údaje jsou pouze nominálními hodnotami. Popsané vybavení a varianty mohou být odlišné podle specifik dané země. NÁVOD K OBSLUZE Strana 35

36 Značka CE Značka CE Přístroj splňuje požadavky směrnice EU: 1999/5/ES (R&TTE) Značka CE na přístroji potvrzuje shodu. Strana 36 NÁVOD K OBSLUZE

37

38 Seite 38

39

40 PIN kód Toto je váš předběžně nastavený individuální PIN kód! Jak změníte váš předběžně nastavený PIN kód, to se dočtete v kapitole Konfigurace v tomto návodu k obsluze. Tento návod uchovávejte odděleně od rádiového poplachového zařízení! Respektujte, návod k obsluze podléhá autorským právům společnosti Olympia, a proto nemůže být dále zveřejňován, popř. prodáván. Údaje a výtisky návodu k obsluze jsou určeny jen pro osobní potřebu. Změny obsahu a technických parametrů vyhrazeny. Strana 40 NÁVOD K OBSLUZE
