1 IRO Integrované ovládání místností Obsah IRO Integrované ovládání místností Flexibilní ovladač Popis Přehled typů Funkce tlačítek a konfigurace Definice Nastavení Přehled Konfigurace...9 Siemens Knihovna aplikací DESIGO RX CA2A3826CZ/ Landis & Staefa Division IRO Integrované ovládání místností 1/24

2 Auto Auto 1 Flexibilní ovladač 1.1 Popis Úvod Flexibilní ovladače QAX50.1 a QAX51.1 se v systému regulace jednotlivých místností DESIGO RX používají k měření teploty v místnosti a k integrovanému ovládání klimatizace, osvětlení a žaluzií (rolet). Flexibilní ovladač je k regulátoru RXC.. připojen přes sběrnici LON. Rozsah funkcí flexibilního ovladače je dán softwarovou aplikací, která je přizpůsobena požadavkům na funkce technického vybavení místnosti nebo použitým m DESIGO RX. jsou popsány v této sekci. Flexibilní ovladač se dodává buď s nahranou aplikací, nebo nenakonfigurovaný (a pak se do něj aplikace nahrává během oživování servisním programem RXT10.1). Hardware flexibilního ovladače je popsán v katalogovém listu CA2N1648. Komunikace s regulátory DESIGO RX Flexibilní ovladač je schopen komunikace podle standardu LONMARK. Změny stavu tlačítek se pomocí vazeb LONMARK přenášejí do DESIGO RX. Tyto vazby se definují pomocí servisního programu RXT10.1 (viz návod k použití RXT10.1, dokument CA2B3808). Program RXT10.1 obsahuje knihovnu vazebních šablon, které tvorbu vazeb podstatně zjednodušují a urychlují (viz sekci "Vazební šablony LONMARK"). Seznam síťových proměnných, které jsou ve vazbách využívány, je pro každou aplikaci uveden v sekci "Síťové proměnné LONMARK". Integrované ovládání klimatizace, světel a žaluzií Místnost 1 Místnost LON bus RXC20.1 RXC30.1+ RXC40.1+ RXC41.1 QAX50.1 QAX51.1 RXC30.1+ RXC40.1+ RXC41.1 QAX50.1 QAX51.1 Ovládání VVK, světel a žaluzií flexibilním ovladačem Jak je zřejmé z nákresu, jeden flexibilní ovladač může být připojen i k několika m DESIGO RX. V místnosti 1 mají funkce řízení klimatizace vazbu na regulátor fancoilu RXC20.1, zatímco ovládání světel a žaluzií je propojeno do regulátoru RXC30.1 a připojených přídavných modulů RXC40.1 a RXC41.1. CA2A3826CZ / Knihovna aplikací DESIGO RX Siemens 2/24 IRO Integrované ovládání místností Landis & Staefa

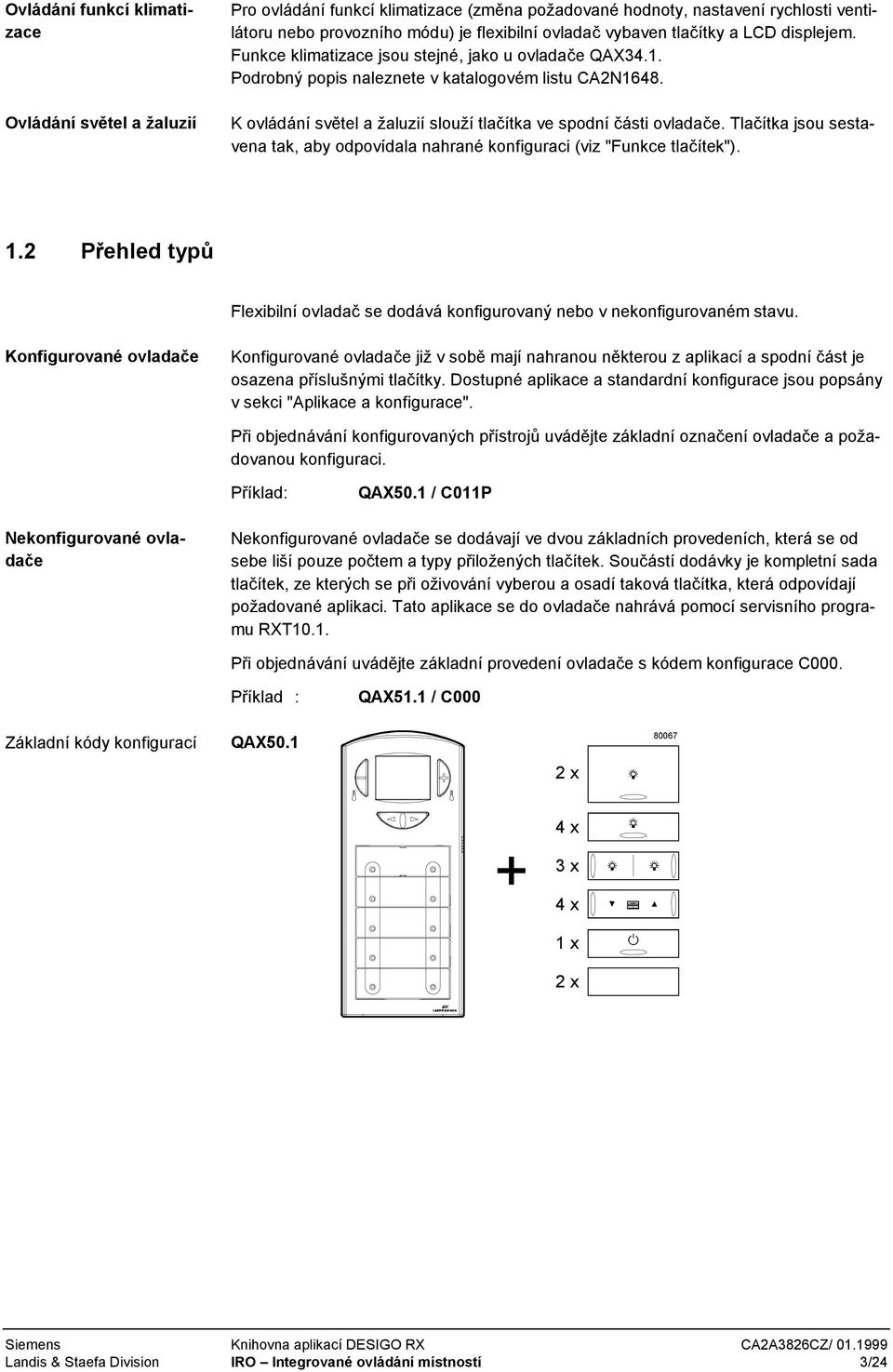

3 Ovládání funkcí klimatizace Ovládání světel a žaluzií Pro ovládání funkcí klimatizace (změna požadované hodnoty, nastavení rychlosti ventilátoru nebo provozního módu) je flexibilní ovladač vybaven tlačítky a LCD displejem. Funkce klimatizace jsou stejné, jako u ovladače QAX34.1. Podrobný popis naleznete v katalogovém listu CA2N1648. K ovládání světel a žaluzií slouží tlačítka ve spodní části ovladače. Tlačítka jsou sestavena tak, aby odpovídala nahrané konfiguraci (viz "Funkce tlačítek"). 1.2 Přehled typů Flexibilní ovladač se dodává konfigurovaný nebo v nekonfigurovaném stavu. Konfigurované ovladače Konfigurované ovladače již v sobě mají nahranou některou z aplikací a spodní část je osazena příslušnými tlačítky. Dostupné aplikace a standardní konfigurace jsou popsány v sekci " a konfigurace". Při objednávání konfigurovaných přístrojů uvádějte základní označení ovladače a požadovanou konfiguraci. Příklad: QAX50.1 / C011P Nekonfigurované ovladače Nekonfigurované ovladače se dodávají ve dvou základních provedeních, která se od sebe liší pouze počtem a typy přiložených tlačítek. Součástí dodávky je kompletní sada tlačítek, ze kterých se při oživování vyberou a osadí taková tlačítka, která odpovídají požadované aplikaci. Tato aplikace se do ovladače nahrává pomocí servisního programu RXT10.1. Při objednávání uvádějte základní provedení ovladače s kódem konfigurace C000. Příklad : QAX51.1 / C000 Základní kódy konfigurací QAX x x 3 x 4 x 1 x 2 x Siemens Knihovna aplikací DESIGO RX CA2A3826CZ/ Landis & Staefa Division IRO Integrované ovládání místností 3/24

4 QAX x + 1 x 4 x 3 x 1 x 3 x Typ QAX50.1 se používá pro všechny aplikace s dvoustavovým ovládáním světel (zap/vyp). Typ QAX51.1 je vhodný pro řízení osvětlení pomocí stmívačů. 1.3 Funkce tlačítek Dvoustavové ovládání (zap/vyp) Každý stisk tlačítka přepne skupinu světel do opačného stavu (zap > vyp, vyp > zap). Velké tlačítko pro zapínání a vypínání světel Standardní tlačítko pro zapínání a vypínání světel Dvojtlačítko pro zapínání a vypínání dvou skupin světel Stmívání Každá stmívaná skupina světel se ovládá jedním dvojtlačítkem: a (vyp / nižší intenzita). (zap / vyšší intenzita) Je-li světlo vypnuto, krátký stisk libovolného tlačítka (<0.5 s) zapne osvětlení na přednastavenou intenzitu (viz sekci "INT Integrované aplikace"). Je-li světlo zapnuto, krátký stisk tlačítka (<0.5 s) nastaví intenzitu na maximum (100 %). Je-li světlo zapnuto, krátký stisk tlačítka (<0.5 s) světlo vypíná (0 %) nebo nastaví na minimální hodnotu, pokud je definována (viz sekci "INT Integrované aplikace"). Dlouhý stisk (>0.5 s) tlačítka spojitě zvyšuje intenzitu až do dosažení 100 %. Dlouhý stisk (>0.5 s) tlačítka spojitě snižuje intenzitu až do dosažení 0 % (= vyp) nebo do dosažení nastavené minimální hodnoty. Dvojtlačítko pro stmívání Ovládání žaluzií Každý motor je ovládán dvěma tlačítky: (nahoru) a (dolů). Jejich přesná funkce závisí na typu žaluzie (žaluzie s lamelami nebo roleta). CA2A3826CZ / Knihovna aplikací DESIGO RX Siemens 4/24 IRO Integrované ovládání místností Landis & Staefa

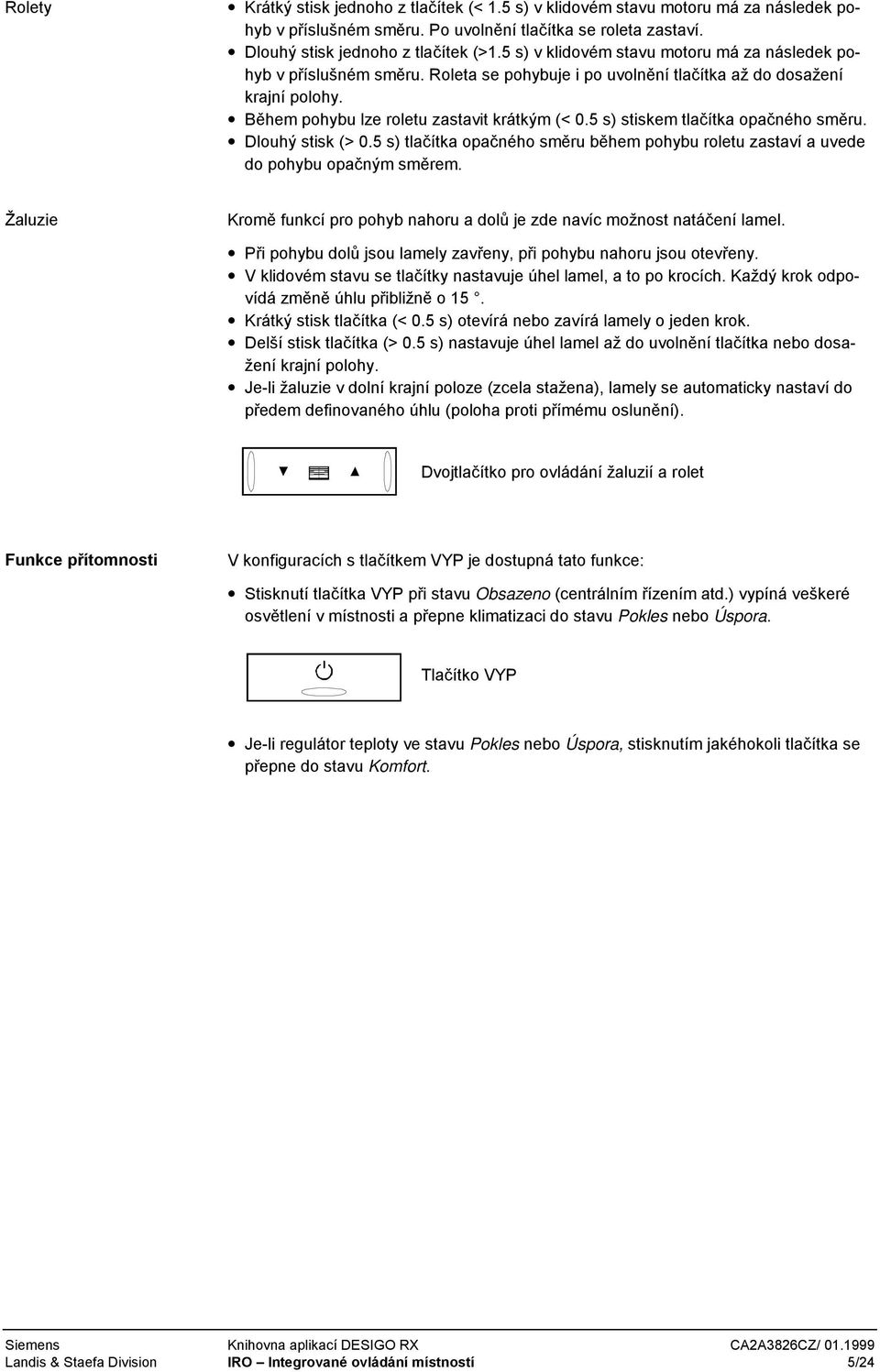

5 Rolety Krátký stisk jednoho z tlačítek (< 1.5 s) v klidovém stavu motoru má za následek pohyb v příslušném směru. Po uvolnění tlačítka se roleta zastaví. Dlouhý stisk jednoho z tlačítek (>1.5 s) v klidovém stavu motoru má za následek pohyb v příslušném směru. Roleta se pohybuje i po uvolnění tlačítka až do dosažení krajní polohy. Během pohybu lze roletu zastavit krátkým (< 0.5 s) stiskem tlačítka opačného směru. Dlouhý stisk (> 0.5 s) tlačítka opačného směru během pohybu roletu zastaví a uvede do pohybu opačným směrem. Žaluzie Kromě funkcí pro pohyb nahoru a dolů je zde navíc možnost natáčení lamel. Při pohybu dolů jsou lamely zavřeny, při pohybu nahoru jsou otevřeny. V klidovém stavu se tlačítky nastavuje úhel lamel, a to po krocích. Každý krok odpovídá změně úhlu přibližně o 15. Krátký stisk tlačítka (< 0.5 s) otevírá nebo zavírá lamely o jeden krok. Delší stisk tlačítka (> 0.5 s) nastavuje úhel lamel až do uvolnění tlačítka nebo dosažení krajní polohy. Je-li žaluzie v dolní krajní poloze (zcela stažena), lamely se automaticky nastaví do předem definovaného úhlu (poloha proti přímému oslunění). Dvojtlačítko pro ovládání žaluzií a rolet Funkce přítomnosti V konfiguracích s tlačítkem VYP je dostupná tato funkce: Stisknutí tlačítka VYP při stavu Obsazeno (centrálním řízením atd.) vypíná veškeré osvětlení v místnosti a přepne klimatizaci do stavu Pokles nebo Úspora. Tlačítko VYP Je-li regulátor teploty ve stavu Pokles nebo Úspora, stisknutím jakéhokoli tlačítka se přepne do stavu Komfort. Siemens Knihovna aplikací DESIGO RX CA2A3826CZ/ Landis & Staefa Division IRO Integrované ovládání místností 5/24

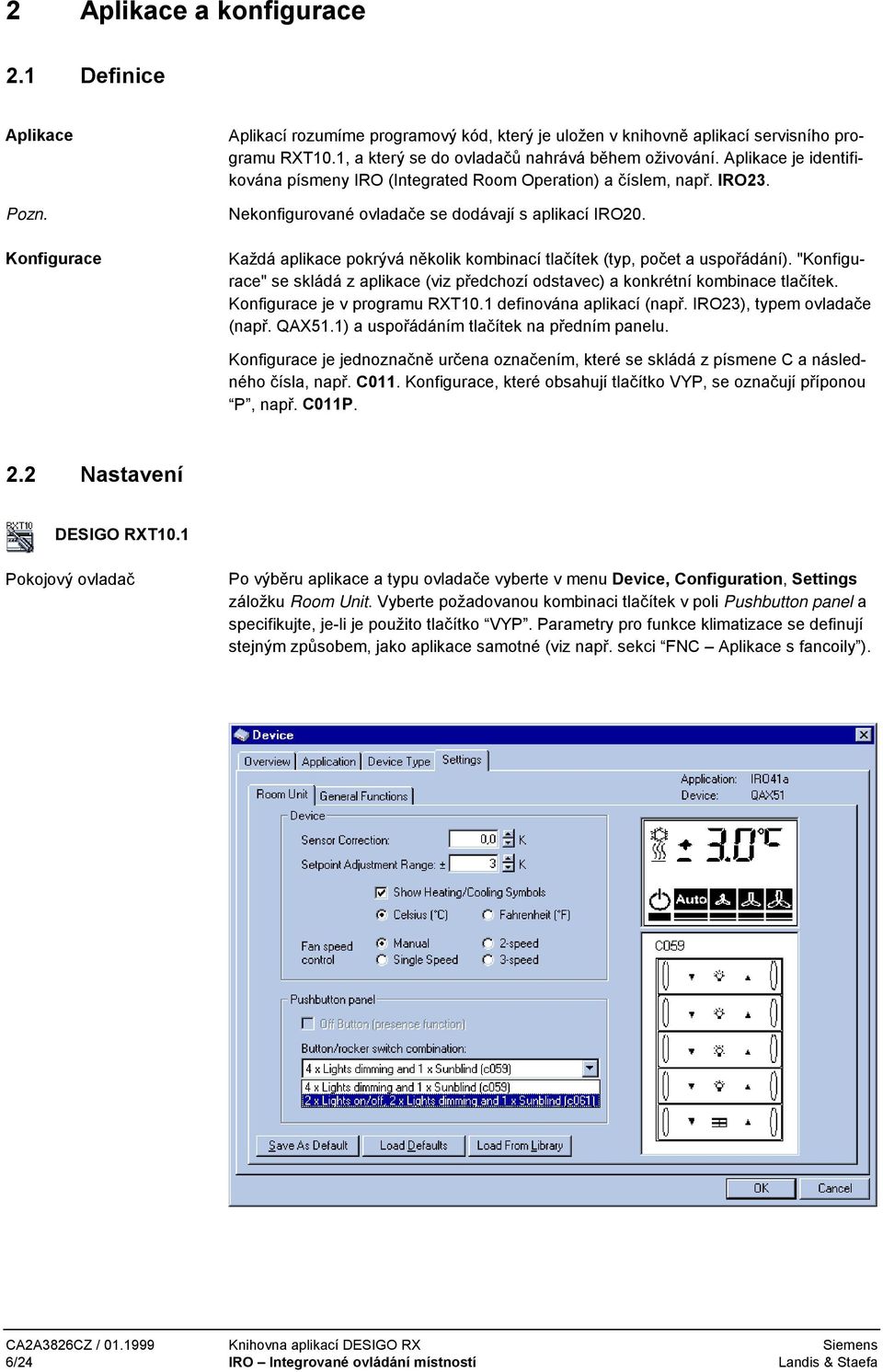

6 2 a konfigurace 2.1 Definice Pozn. Konfigurace Aplikací rozumíme programový kód, který je uložen v knihovně aplikací servisního programu RXT10.1, a který se do ovladačů nahrává během oživování. je identifikována písmeny IRO (Integrated Room Operation) a číslem, např. IRO23. Nekonfigurované ovladače se dodávají s aplikací IRO20. Každá aplikace pokrývá několik kombinací tlačítek (typ, počet a uspořádání). "Konfigurace" se skládá z aplikace (viz předchozí odstavec) a konkrétní kombinace tlačítek. Konfigurace je v programu RXT10.1 definována aplikací (např. IRO23), typem ovladače (např. QAX51.1) a uspořádáním tlačítek na předním panelu. Konfigurace je jednoznačně určena označením, které se skládá z písmene C a následného čísla, např. C011. Konfigurace, které obsahují tlačítko VYP, se označují příponou P, např. C011P. 2.2 Nastavení DESIGO RXT10.1 Pokojový ovladač Po výběru aplikace a typu ovladače vyberte v menu Device, Configuration, Settings záložku Room Unit. Vyberte požadovanou kombinaci tlačítek v poli Pushbutton panel a specifikujte, je-li je použito tlačítko VYP. Parametry pro funkce klimatizace se definují stejným způsobem, jako aplikace samotné (viz např. sekci FNC s fancoily ). CA2A3826CZ / Knihovna aplikací DESIGO RX Siemens 6/24 IRO Integrované ovládání místností Landis & Staefa

7 Obecné funkce V menu Settings, General Functions lze nastavit intervaly vysílání a příjmu síťových proměnných. V síti LONMARK dochází mezi jednotlivými přístroji k výměně údajů pomocí tzv. síťových proměnných. Interval příjmu definuje periodu, během které všechny proměnné, které přístroj čte, musí být alespoň jednou přijaty. Pokud dojde k výpadku komunikace, proměnná nabývá předem definované hodnoty a generuje se chybové hlášení. Tento postup zaručuje, že výpadky komunikace jsou registrovány včas. Interval vysílání definuje periodu, během které musí být všechny síťové proměnné alespoň jednou vyslány. Časové intervaly se určují podle složitosti sítě. Za běžných podmínek lze ponechat výchozí nastavení, pro malé sítě nebo testování můžeme nastavit intervaly kratší. Interval příjmu musí být vždy delší, než interval vysílání. Parametr Výchozí nastavení Rozsah Rozlišení Receive heartbeat 60 min min 1 min Send heartbeat 45 min min 1 min Siemens Knihovna aplikací DESIGO RX CA2A3826CZ/ Landis & Staefa Division IRO Integrované ovládání místností 7/24

8 2.3 Přehled Typ ovladače QAX50.1 Standardní konfigurace pro typ ovladače QAX50.1: Funkce Konfigurace Světla zap/vyp Stmívání Žaluzie C001 / C001P IRO20 2 x C002 / C002P IRO21 2 x 1 x C003 / C003P IRO22 2 x 2 x C004 / C004P IRO23 2 x 3 x C005 IRO24 2 x 4 x C006 / C006P IRO30 3 x C007 / C007P IRO31 3 x 1 x C008 / C008P IRO32 3 x 2 x C009 IRO33 3 x 3 x C010 / C010P IRO40 4 x C011 / C011P IRO41 4 x 1 x C012 / C012P IRO42 4 x 2 x C013 IRO43 4 x 3 x C014 / C014P IRO50 5 x C015 / C015P IRO51 5 x 1 x C016 IRO52 5 x 2 x C017 / C017P IRO60 6 x C018 / C018P IRO61 6 x 1 x C019 IRO62 6 x 2 x Typ ovladače QAX51.1 Standardní konfigurace pro typ ovladače QAX51.1: Funkce Konfigurace Světla zap/vyp Stmívání Žaluzie C051 / C051P IRO20 2 x C052 / C052P IRO21 2 x 1 x C053 / C053P IRO22 2 x 2 x C054 IRO23 2 x 3 x C055 / C055P IRO30 3 x C056 / C056P IRO31 3 x 1 x C057 IRO32 3 x 2 x C058 / C058P IRO40 4 x C059 IRO41 4 x 1 x C060 / C060P IRO40 2 x 2 x C061 / C061P IRO41 2 x 2 x 1 x C062 IRO42 2 x 2 x 2 x CA2A3826CZ / Knihovna aplikací DESIGO RX Siemens 8/24 IRO Integrované ovládání místností Landis & Staefa

9 2.4 Konfigurace C001 Zap/vyp dvou skupin světel Objednací číslo QAX50.1 / C001 QAX50.1 / C001P IRO20 RXC30.1 s aplikací INT01 C002 Zap/vyp dvou skupin světel, 1 žaluzie Objednací číslo QAX50.1 / C002 QAX50.1 / C002P IRO21 RXC RXC41.1 s aplikací INT04 Siemens Knihovna aplikací DESIGO RX CA2A3826CZ/ Landis & Staefa Division IRO Integrované ovládání místností 9/24

10 C003 Zap/vyp dvou skupin světel, 2 žaluzie Objednací číslo QAX50.1 / C003 QAX50.1 / C003P IRO22 RXC RXC41.1 s aplikací INT04 C004 Zap/vyp dvou skupin světel, 3 žaluzie Objednací číslo QAX50.1 / C004 QAX50.1 / C004P IRO23 RXC x RXC41.1 s aplikací INT05 CA2A3826CZ / Knihovna aplikací DESIGO RX Siemens 10/24 IRO Integrované ovládání místností Landis & Staefa

11 C005 Zap/vyp dvou skupin světel, 4 žaluzie Objednací číslo QAX50.1 / C005 IRO24 RXC x RXC41.1 s aplikací INT05 C006 Zap/vyp tří skupin světel Objednací číslo QAX50.1 / C006 QAX50.1 / C006P IRO30 RXC RXC40.1 s aplikací INT02 Siemens Knihovna aplikací DESIGO RX CA2A3826CZ/ Landis & Staefa Division IRO Integrované ovládání místností 11/24

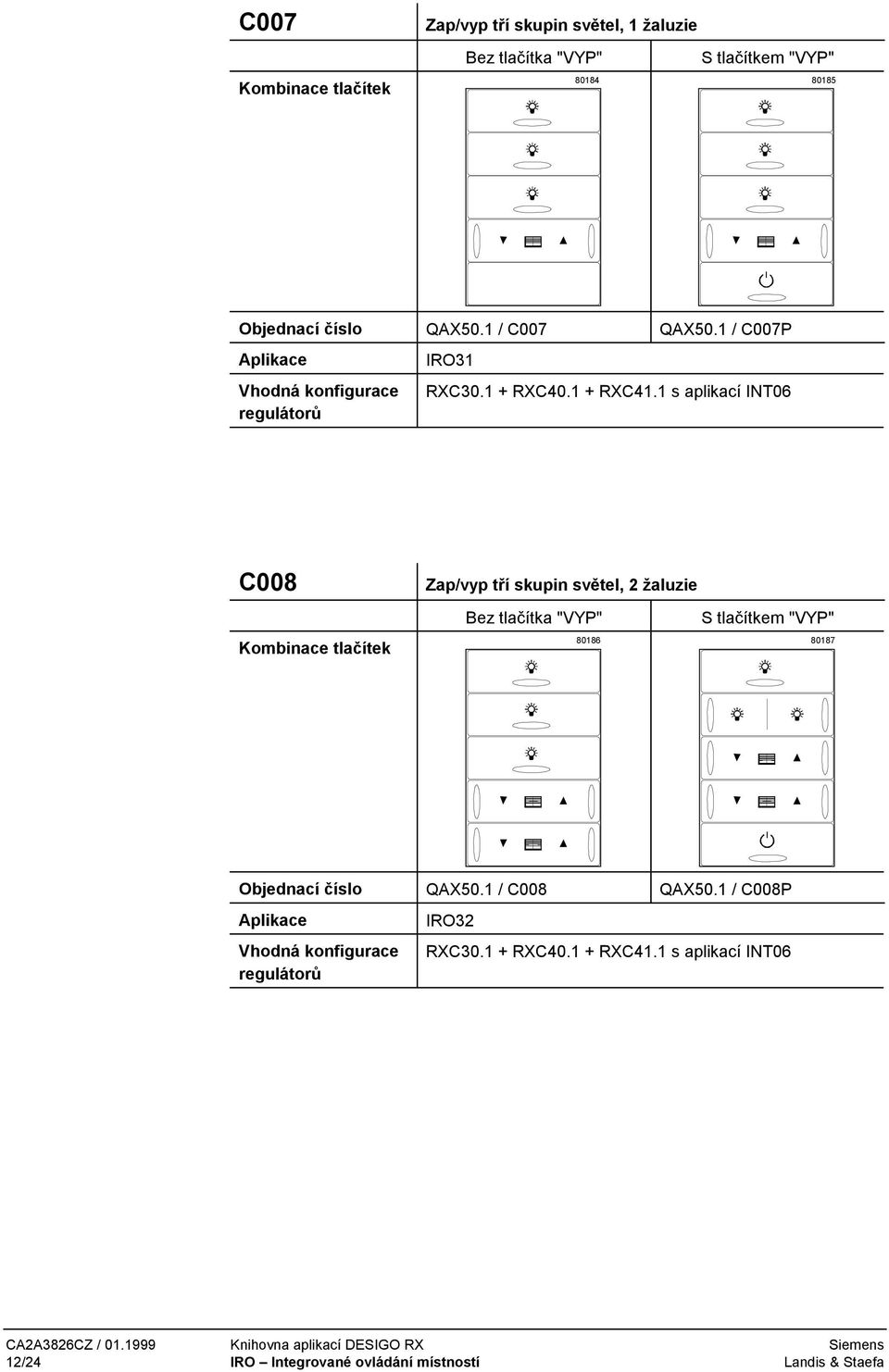

12 C007 Zap/vyp tří skupin světel, 1 žaluzie Objednací číslo QAX50.1 / C007 QAX50.1 / C007P IRO31 RXC RXC RXC41.1 s aplikací INT06 C008 Zap/vyp tří skupin světel, 2 žaluzie Objednací číslo QAX50.1 / C008 QAX50.1 / C008P IRO32 RXC RXC RXC41.1 s aplikací INT06 CA2A3826CZ / Knihovna aplikací DESIGO RX Siemens 12/24 IRO Integrované ovládání místností Landis & Staefa

13 C009 Zap/vyp tří skupin světel, 3 žaluzie Objednací číslo QAX50.1 / C009 IRO33 RXC RXC41.1 s aplikací INT04 a RXC RXC41.1 s aplikací INT04 C010 Zap/vyp čtyř skupin světel Objednací číslo QAX50.1 / C010 QAX50.1 / C010P IRO40 RXC RXC40.1 s aplikací INT02 Siemens Knihovna aplikací DESIGO RX CA2A3826CZ/ Landis & Staefa Division IRO Integrované ovládání místností 13/24

14 C011 Zap/vyp čtyř skupin světel, 1 žaluzie Objednací číslo QAX50.1 / C011 QAX50.1 / C011P IRO41 RXC RXC RXC41.1 s aplikací INT06 C012 Zap/vyp čtyř skupin světel, 2 žaluzie Objednací číslo QAX50.1 / C012 QAX50.1 / C012P IRO42 RXC RXC RXC41.1 s aplikací INT06 CA2A3826CZ / Knihovna aplikací DESIGO RX Siemens 14/24 IRO Integrované ovládání místností Landis & Staefa

15 C013 Zap/vyp čtyř skupin světel, 3 žaluzie Objednací číslo QAX50.1 / C013 IRO43 RXC RXC41.1 s aplikací INT04 a RXC RXC41.1 s aplikací INT04 C014 Zap/vyp pěti skupin světel Objednací číslo QAX50.1 / C014 QAX50.1 / C014P IRO50 RXC RXC40.1 s aplikací INT02 a RXC30.1 s aplikací INT01 Siemens Knihovna aplikací DESIGO RX CA2A3826CZ/ Landis & Staefa Division IRO Integrované ovládání místností 15/24

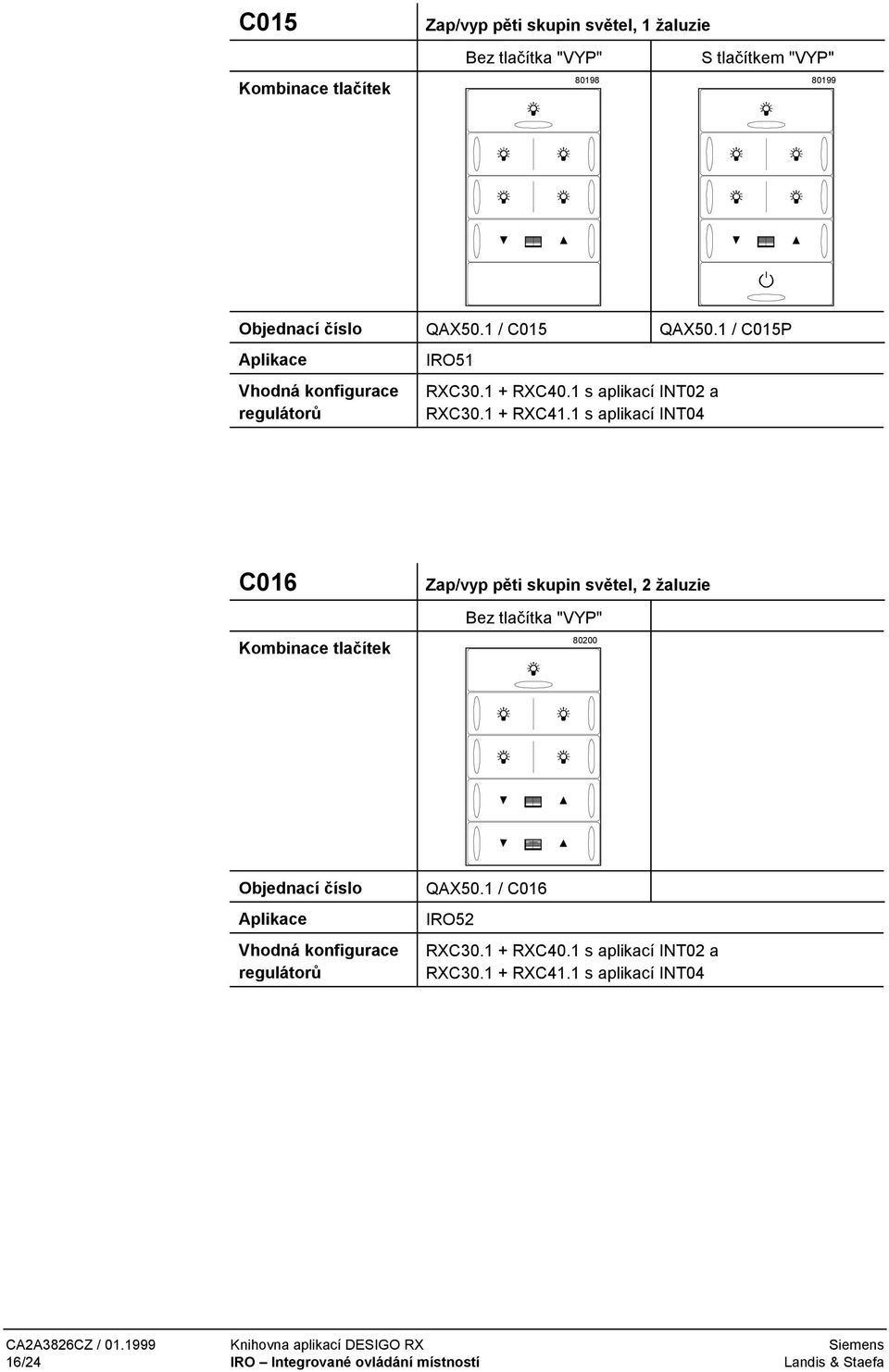

16 C015 Zap/vyp pěti skupin světel, 1 žaluzie Objednací číslo QAX50.1 / C015 QAX50.1 / C015P IRO51 RXC RXC40.1 s aplikací INT02 a RXC RXC41.1 s aplikací INT04 C016 Zap/vyp pěti skupin světel, 2 žaluzie Objednací číslo QAX50.1 / C016 IRO52 RXC RXC40.1 s aplikací INT02 a RXC RXC41.1 s aplikací INT04 CA2A3826CZ / Knihovna aplikací DESIGO RX Siemens 16/24 IRO Integrované ovládání místností Landis & Staefa

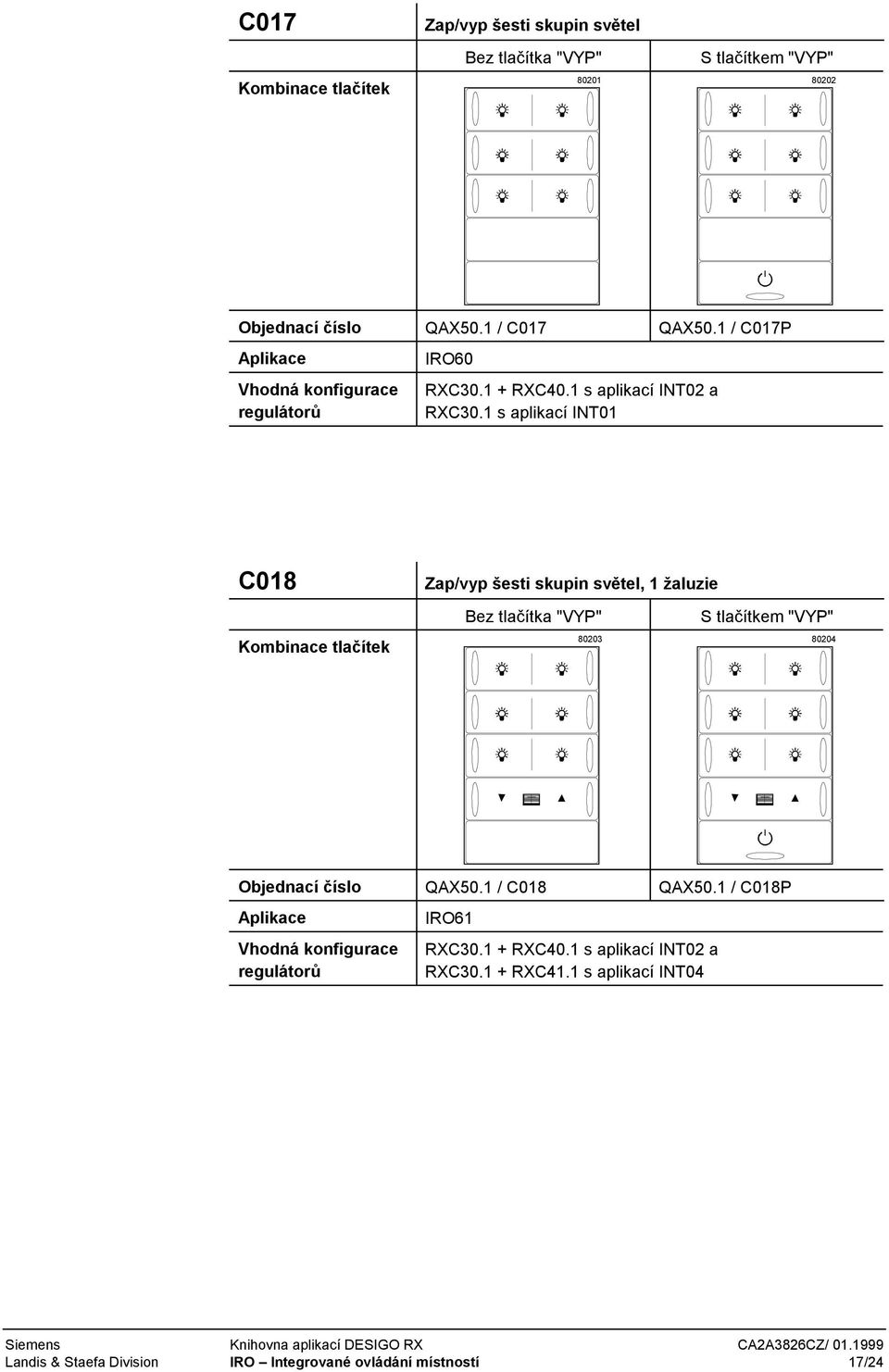

17 C017 Zap/vyp šesti skupin světel Objednací číslo QAX50.1 / C017 QAX50.1 / C017P IRO60 RXC RXC40.1 s aplikací INT02 a RXC30.1 s aplikací INT01 C018 Zap/vyp šesti skupin světel, 1 žaluzie Objednací číslo QAX50.1 / C018 QAX50.1 / C018P IRO61 RXC RXC40.1 s aplikací INT02 a RXC RXC41.1 s aplikací INT04 Siemens Knihovna aplikací DESIGO RX CA2A3826CZ/ Landis & Staefa Division IRO Integrované ovládání místností 17/24

18 C019 Zap/vyp šesti skupin světel, 2 žaluzie Objednací číslo QAX50.1 / C019 IRO62 RXC RXC40.1 s aplikací INT02 a RXC RXC41.1 s aplikací INT04 C051 Stmívání dvou skupin světel Objednací číslo QAX51.1 / C051 QAX51.1 / C051P IRO20 RXC RXC40.1 s aplikací INT03 CA2A3826CZ / Knihovna aplikací DESIGO RX Siemens 18/24 IRO Integrované ovládání místností Landis & Staefa

19 C052 Stmívání dvou skupin světel, 1 žaluzie Objednací číslo QAX51.1 / C052 QAX51.1 / C052P IRO21 RXC RXC RXC41.1 s aplikací INT07 C053 Stmívání dvou skupin světel, 2 žaluzie Objednací číslo QAX51.1 / C053 QAX51.1 / C053P IRO22 RXC RXC RXC41.1 s aplikací INT07 Siemens Knihovna aplikací DESIGO RX CA2A3826CZ/ Landis & Staefa Division IRO Integrované ovládání místností 19/24

20 C054 Stmívání dvou skupin světel, 3 žaluzie 8212 Objednací číslo QAX51.1 / C054 IRO23 RXC RXC40.1 s aplikací INT03 RXC x RXC41.1 s aplikací INT05 C055 Stmívání tří skupin světel Objednací číslo QAX51.1 / C055 QAX51.1 / C055P IRO30 RXC RXC40.1 s aplikací INT03 a RXC RXC40.1 s aplikací INT03 CA2A3826CZ / Knihovna aplikací DESIGO RX Siemens 20/24 IRO Integrované ovládání místností Landis & Staefa

21 C056 Stmívání tří skupin světel, 1 žaluzie Objednací číslo QAX51.1 / C056 QAX51.1 / C056P IRO31 RXC RXC RXC41.1 s aplikací INT07 a RXC RXC40.1 s aplikací INT03 C057 Stmívání tří skupin světel, 2 žaluzie Objednací číslo QAX51.1 / C057 IRO32 RXC RXC RXC41.1 s aplikací INT07 a RXC RXC40.1 s aplikací INT03 Siemens Knihovna aplikací DESIGO RX CA2A3826CZ/ Landis & Staefa Division IRO Integrované ovládání místností 21/24

22 C058 Stmívání čtyř skupin světel Objednací číslo QAX51.1 / C058 QAX51.1 / C058P IRO40 RXC RXC40.1 s aplikací INT03 a RXC RXC40.1 s aplikací INT03 C059 Stmívání čtyř skupin světel, 1 žaluzie Objednací číslo QAX51.1 / C059 IRO41 RXC RXC RXC41.1 s aplikací INT07 a RXC RXC40.1 s aplikací INT03 CA2A3826CZ / Knihovna aplikací DESIGO RX Siemens 22/24 IRO Integrované ovládání místností Landis & Staefa

23 C060 Zap/vyp dvou a stmívání dvou skupin světel Objednací číslo QAX51.1 / C060 QAX51.1 / C060P IRO40 RXC RXC40.1 s aplikací INT03 C061 Zap/vyp dvou a stmívání dvou skupin světel, 1 žaluzie Objednací číslo QAX51.1 / C061 QAX51.1 / C061P IRO41 RXC RXC RXC41.1 s aplikací INT07 Siemens Knihovna aplikací DESIGO RX CA2A3826CZ/ Landis & Staefa Division IRO Integrované ovládání místností 23/24

24 C062 Zap/vyp dvou a stmívání dvou skupin světel, 2 žaluzie Objednací číslo QAX51.1 / C062 IRO42 RXC RXC RXC41.1 s aplikací INT07 CA2A3826CZ / Knihovna aplikací DESIGO RX Siemens 24/24 IRO Integrované ovládání místností Landis & Staefa
