Počítadlo s oválnými koly a snímač impulzů

Transkript

1 Počítadlo s oválnými koly a snímač impulzů Návod k použití Obsah: 1. Všeobecné údaje 1.1 Vhodné použití 1.2 Složení a popis funkcí 1.3 Technická data 2. Všeobecné bezpečnostní pokyny 2.1 Pokyny k bezpečnosti práce 2.2 Vysvětlení použitých bezpečnostních pokynů 2.3 Bezpečnostní pokyny o nebezpečí při používání oválného počítadla 3. Montáž 4. Instalace 5. Každodenní použití 5.1. Výstup tekutiny v normálním režimu (normální režimy) 5.2 Výstup tekutiny se zobrazením aktuálního průtoku (režim průtoku) 6. Kalibrace 6.1 Definice 6.2 Proč kalibrovat 6.3 Kalibrační režim 7. Konfigurace počítadla 8. Údržba 8.1 Výměna baterií 8.2 Čištění 9. Hledání poruch 10. Oprava/Servis 11. Prohlášení výrobce 12. Rozložení pohled (Detailní pohled) A802 CZ Verze

2 Počítadlo s oválnými koly a snímač impulzů Návod k použití 1. Všeobecné údaje 1.1 Vhodné použití Oválné počítadlo bylo vyvinuto a zkonstruováno k přesnému měření a zjišťování objemu různých médií s rozlišnými viskozitami. Oválné počítadlo je vhodné k namontování na konec výpustní hadice, např. navíječky na hadice. 1.2 Složení a popis funkcí Oválné počítadlo je měřič kapaliny s elektronickým počítadlem a digitálním displejem. Tekutina, která proudí počítadlem, uvádí do rotace ozubená kola, a při rotaci se skrze spínač předávají dále impulzy až na elektronické počítadlo. Tyto impulzy se přepočítávají určitým činitelem do skutečně protočeného objemu a zobrazí se na displeji. Faktor je v normálním případě nastaven výrobcem na přiměřenou průměrnou hodnotu, může být však v případě potřeby kombinací tlačítek jednoduše přizpůsoben přání zákazníka. Celkové množství bude rovněž zapsáno a může být vyvoláno stisknutím tlačítka (total). Vytváření a vyhodnocení dat je neustále kontrolováno elektronicky, případně se ukáže vznikající chyba. Elektronické počítadlo potřebuje dvoufázový vstupní signál, který kontroluje fázovou chybu. Při každém resetování (vynulování) se automaticky provede vlastní test. Pro provoz jsou dostačující dvě tlačítka. Reset (vynulování) a Total (celkem). Kryt počítadla je zhotoven z hliníku. Nasazené spojovací příruby leží v jedné ose. Shora je nasazeno hrubé síto, aby bylo počítadlo chráněno před poškozením. 2

3 Návod k použití Počítadlo s oválnými koly a snímač impulzů Měřící elektronika a LCD displej z tekutých krystalů jsou instalovány v horní části oválného počítadla, izolovány od měřící komory a zapečetěny víkem z vnější strany. 1) Displej LCD Displej počítadla z tekutých krystalů je vybaven dvěma numerickými číselníky a různými údaji, které se uživateli ukážou pouze tehdy, když to vyžaduje aktuální funkce. Vysvětlivky: 1. Číselník dílčího množství (5 čísel s pohyblivou desetinnou čárkou: ), udává množství, které bylo vykázáno od posledního stisknutí tlačítka RESET; 2. Ukazatel stavu baterie; 3. Ukazatel kalibračního způsobu (modality); 4. Číselník celkového množství (6 čísel s pohyblivou desetinnou čárkou: 0, x10/x100), který může ukazovat dva způsoby celkového množství: 4.1 neanulovatelné= úplné celkové množství (TOTAL) 3

4 Počítadlo s oválnými koly a snímač impulzů Návod k použití 4.2 anulovatelné celkové množství (Reset TOTAL) 5. Ukazatel činitele násobení celkového množství (x10/x100); 6. Ukazatel typu součtu (celkového množství) (TOTAL/Reset TOTAL) 7. Ukazatel měrné jednotky celkového součtu; L=litr Gal=galon; 8. Ukazatel průtoku 9. Ukazatel měrné jednotky dílčího množství: Qts=čtvrtina; Pts=pinta; L=Litr; Gal=galon; 2) Uživatelská tlačítka e) Počítadlo je vybaveno dvěma tlačítky (RESET a CAL), z kterých každé provádí dvě hlavní funkce a v kombinaci obou tlačítek přejímá jiné vedlejší funkce. Hlavní funkce: - tlačítko RESET: nulování číselníku dílčího množství a anulovatelného číselníku celkového množství (Reset Total). - tlačítko CAL: vyvolání kalibračního režimu přístroje. V kombinaci umožňují obě tlačítka vyvolání konfiguračního režimu, ve kterém mohou být zadány požadované měrné jednotky. Snímač impulzů Verze impulzního snímače je snímač pulzů (relé s jazýčkovým kontaktem), který změny magnetického pole vytvářené rotací ozubeného kola převádí na elektrické impulzy, které se posílají do externího přijímače. Snímač impulzů nepotřebuje nezávislé napájení, protože je napájen přímo spojením s přijímačem. Předaný impulz je pravoúhlý průběh vytvořený změnou napětí, který lze znázornit takto: 3) Měřící komora Měřící komora se nachází v prostřední části přístroje. Má vstup a výstup, který je opatřen spojovacími přírubami. Víko ve spodním úseku umožňuje přístup k měřícímu mechanismu při nezbytných čistících pracích. V měřící komoře jsou oválná ozubená kolečka, která vytvářejí při rotaci elektrické impulzy, které jsou dále zpracovány elektronickou kartou s mikroprocesorem. Mikroprocesor se mění pomocí kalibračního faktoru (tzn. hmotností, která je přiřazena ke každému impulzu, rotací vzniklé impulzy, které mají dříve uvedenou určenou měrnou jednotku, se ukáží v číselníku dílčího a celkového množství na LCD displeji. Všechny oválná počítadla opouštějí továrnu s kalibračním činitelem, který je označen FACTORY K FACTOR a pohybuje se kolem Aby se počítadlo seřídilo na optimální vlastnosti měřených tekutin, může být přístroj kalibrován. Kdykoliv se můžeme vrátit zpátky na kalibraci nastavenou výrobcem. 4

5 Návod k použití Počítadlo s oválnými koly a snímač impulzů 4) Uložení baterie Počítadlo je napájeno standardní baterií 1,5V (N1) Kryt přihrádky baterie je uzavřen těsným šroubovacím víčkem, které se však dá lehce otevřít, aby mohla být baterie rychle vyměněna. 1.3 Technická data Počítadlo s oválnými koly Popis Měřící systém Oválná ozubená kolečka Rozlišení l/impuls Impuls/l Rozsah průtoku L/Min Provozní tlak Bar Průtlak Bar Teplota skladování ºC Vlhkost skladování R.F. 95 % Provozní teplota (max.) ºC Ztráta prouděním při max. průtočném množství (s naftou) Kompatibilní tekutiny Bar 0.3 Olej, nafta, benzín Rozsah viskozity cst Přesnost (v rozsahu průtoku) ± 0.5 Opakovatelnost 0.2 % Hmotnost kg 1,8 2 2,2 Závit na vstupu a výstupu G 1 G 1" G 1 Napájení (baterie) Odběr proudu v pohotovostním režimu Odběr proudu v provozu 2x 1.5 Volt 50µA 370µ...800µA Předpokládaná výdrž baterie h

6 Počítadlo s oválnými koly a snímač impulzů Návod k použití Snímač impulzů Popis Max. spínaný proud ma 500 Max. spínané napětí V 200 DC nebo AC peak Max. spínaný výkon W 10 Mechanický kontakt Jazýčkový spínač / 1 kanál Detekce impulzů max. Do 100 Hz, při době cyklu 50% Tab: 1-3: Technická data 2. Všeobecné bezpečnostní pokyny 2.1 Pokyny k bezpečnosti práce Oválné počítadlo je koncipováno a sestaveno v souladu s příslušnými bezpečnostními a zdravotními požadavky platné směrnice EU. Přesto mohou u tohoto výrobku vzniknout nebezpečí, pokud se nebude postupovat dle určení nebo s nutnou obezřetností. Pro provoz oválného počítadla platí v každém případě místní bezpečnostní předpisy a předpisy úrazové zábrany stejně jako bezpečnostní pokyny tohoto návodu k použití. 2.2 Vysvětlení použitých bezpečnostních pokynů V bezpečnostních pokynech uvedených v tomto návod je poukázáno na následující stupně nebezpečí. Tyto stupně nebezpečí jsou označeny v návodu následujícími návěštími a piktogramy. Piktogram Návěští Stane se, pokud nebudou dodržovány bezpečnostní požadavky Pozor Možné lehké nebo střední tělesné zranění nebo věcná škoda Tab. 2-1: Klasifikace bezpečnostních předpisů podle druhu a závažnosti nebezpečí Mimoto existuje další upozornění, které dává všeobecné tipy o zacházení s výrobkem. Piktogram Návěští Význam Upozornění Znalosti a tipy ke správnému zacházení s výrobkem Tab. 2-2: Všeobecné upozornění 6

7 Návod k použití Počítadlo s oválnými koly a snímač impulzů 2.3 Bezpečnostní pokyny o nebezpečí při používání oválného počítadla Pozor! Oválné počítadlo je vhodné pouze k provozu s vysoce hořlavými prostředky. Oválné počítadlo nesmí být používáno v prostředí, kde hrozí exploze. Upozornění Za zmínku stojí zvláště 19g Zákona o hospodaření s vodou, který předepisuje, že zařízení ke stáčení musí být tak uzpůsobeno, zabudováno, sestaveno, udržováno a provozováno, aby bylo zabráněno znečištění vody nebo jiné trvalé změny jeho vlastností. Provozovatel takového zařízení je dle 19i Zákona o hospodaření s vodou povinen u svého zařízení neustále kontrolovat dodržování výše uvedených požadavků na místě montáže. 3. Montáž Oválné počítadlo je dodáváno ve smontovaném stavu. Podle provedení může nebo musí být namontováno příslušenství. Upozornění Při montáži dbejte na čistotu a na přesné spojení a utěsnění. 4. Instalace Oválné počítadlo má vstup a výstup ležící na jedné ose se závitem G1. Počítadlo může být nainstalováno v každé pozici, jako pevné zapojení v jedné linii nebo jako pohyblivé zapojení na výtokovém kohoutku. Oválné počítadlo nemá žádný pevně stanovený směr toku. Oba vstupy mohou sloužit jak vstup tak také jako výstup. Musí být zajištěno, že na vstupu nebo vyústění řady (kde je namontované čerpadlo), je k dispozici filtr s přiměřeným filtračním výkonem. Pokud se pevné částečky dostanou do měrné komory, mohou se zablokovat ozubená kolečka. 5. Každodenní použití Oválné počítadlo je dodáváno připravené k použití. Také po dlouhé skladovací době je přístroj ihned připraven k provozu. 7

8 Počítadlo s oválnými koly a snímač impulzů Návod k použití Jediné operace, které je možné provádět denně, je nulování ukazatele částečného nebo anulovatelného celkového množství. Poté budou oba údaje normálního provozu vyvolány. Jeden údaj obsahuje dílčí množství a anulovatelné celkové množství (Reset Total). Druhý údaj ukazuje dílčí množství a úplné (neanulovatelné) celkové množství. Přechod z anulovatelného celkového množství na úplné celkové množství probíhá automaticky s určitou časovou prodlevou, která byla stanovena při výrobě a nemůže být uživatelem změněna. Ukazatel úplného celkového množství (Total) nemůže být vynulován uživatelem. Bude se neustále navyšovat o celkovou dobu užitnosti počítadla. Ukazatele obou celkových množství (Reset Total a Total) zaujímají stejné místo a stejná čísla displeje. Z tohoto důvodu nejsou nikdy obě celkové množství k vidění současně nýbrž vždy odděleně. Oválné počítadlo bylo naprogramováno tak, že se v určitých momentech ukáže jedno nebo druhé celkové množství: - Úplné celkové množství (Total) se zobrazí v pohotovostním režimu počítadla. - Anulovatelné celkové množství (Reset Total) se zobrazí v následujících okamžicích. - Na krátký čas (několik sekund) po vynulování dílčího množství. - Při odvodu tekutin. Několik sekund po úspěšném odvodu tekutiny, kdy uplynula časová rezerva, se vrací počítadlo do pohotovostního režimu a ukazatel spodního číselníku ukazuje úplné celkové množství. Upozornění Pro celková množství je k dispozici 6 čísel, včetně dvou ikon x10/x100. Zvýšení probíhá v následující sekvenci: 0,0 ---> 99999,9 ---> > x10 ---> x10 ---> x > x Výstup tekutiny v normálním režimu (normální režimy) Při standardním výstupu se ukazují během načítání zároveň vydané dílčí množství a anulovatelné celkové množství (Reset Total). 8

9 Návod k použití Počítadlo s oválnými koly a snímač impulzů Neúmyslné stisknutí tlačítka RESET nebo CAL nemá během načítání žádné důsledky. Několik sekund po úspěšném odvodu tekutiny se promění údaj spodního číselníku z anulovatelného celkového množství na absolutní celkové množství. Nápis RESET nad slovem TOTAL zhasne a hodnota anulovatelného celkového množství bude nahrazena úplným (neanulovatelným) celkovým množstvím. Tento stav se nazývá odmlka (nebo pohotovostní režim) a zůstane tak dlouho, dokud uživatel neprovede na počítadle žádné další operace Nulování dílčího množství Číselník dílčího množství může být vynulován stisknutím tlačítka rch Drücken RESET, pokud je počítadlo v pohotovostním režimu, tzn., když je na displeji nápis <<TOTAL>> Po stisknutí tlačítka RESET během nulování ukáže displej všechna vložená čísla po sobě jdoucí a pak všechna vyřazená čísla. Po tomto postupu budou nejprve zobrazena vynulované dílčí množství a Reset Total. a po několika málo sekundách bude Reset Total nahrazen neanulovatelným celkovým množstvím (Total) Nulování anulovatelného celkového množství (Reset Total) Anulovatelné celkové množství leze vynulovat pouze tehdy, jestliže předtím proběhlo vynulování číselníku dílčího množství. Vynulování celkového množství probíhá dlouhým stisknutím tlačítka RESET během doby, kdy se na displeji zobrazí nápis RESET TOTAL, jako na následujícím obrázku: 9

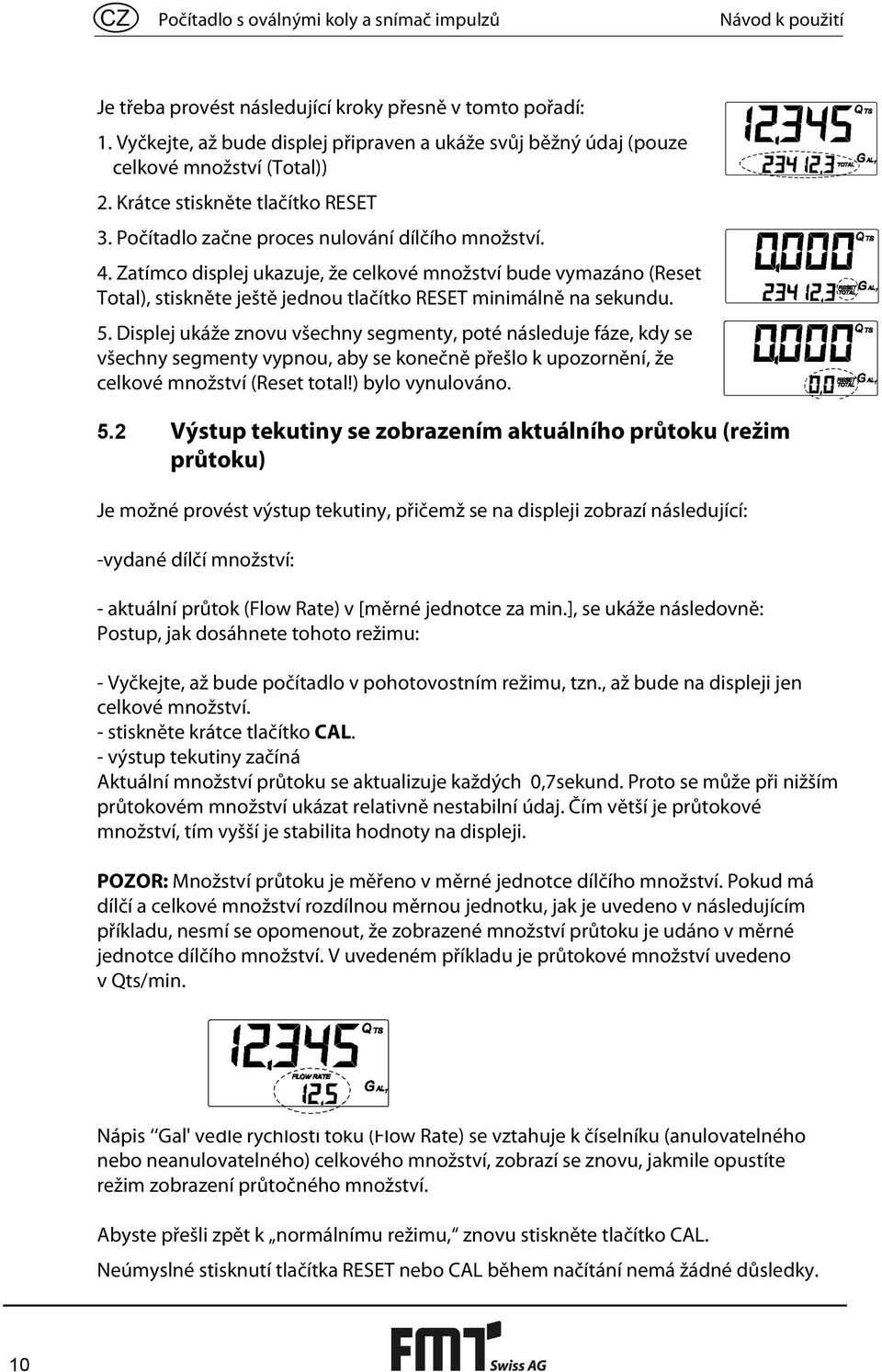

10 Počítadlo s oválnými koly a snímač impulzů Návod k použití Je třeba provést následující kroky přesně v tomto pořadí: 1. Vyčkejte, až bude displej připraven a ukáže svůj běžný údaj (pouze celkové množství (Total)) 2. Krátce stiskněte tlačítko RESET 3. Počítadlo začne proces nulování dílčího množství. 4. Zatímco displej ukazuje, že celkové množství bude vymazáno (Reset Total), stiskněte ještě jednou tlačítko RESET minimálně na sekundu. 5. Displej ukáže znovu všechny segmenty, poté následuje fáze, kdy se všechny segmenty vypnou, aby se konečně přešlo k upozornění, že celkové množství (Reset total!) bylo vynulováno. 5.2 Výstup tekutiny se zobrazením aktuálního průtoku (režim průtoku) Je možné provést výstup tekutiny, přičemž se na displeji zobrazí následující: -vydané dílčí množství: - aktuální průtok (Flow Rate) v [měrné jednotce za min.], se ukáže následovně: Postup, jak dosáhnete tohoto režimu: - Vyčkejte, až bude počítadlo v pohotovostním režimu, tzn., až bude na displeji jen celkové množství. - stiskněte krátce tlačítko CAL. - výstup tekutiny začíná Aktuální množství průtoku se aktualizuje každých 0,7sekund. Proto se může při nižším průtokovém množství ukázat relativně nestabilní údaj. Čím větší je průtokové množství, tím vyšší je stabilita hodnoty na displeji. POZOR: Množství průtoku je měřeno v měrné jednotce dílčího množství. Pokud má dílčí a celkové množství rozdílnou měrnou jednotku, jak je uvedeno v následujícím příkladu, nesmí se opomenout, že zobrazené množství průtoku je udáno v měrné jednotce dílčího množství. V uvedeném příkladu je průtokové množství uvedeno v Qts/min. Nápis Gal' vedle rychlosti toku (Flow Rate) se vztahuje k číselníku (anulovatelného nebo neanulovatelného) celkového množství, zobrazí se znovu, jakmile opustíte režim zobrazení průtočného množství. Abyste přešli zpět k normálnímu režimu, znovu stiskněte tlačítko CAL. Neúmyslné stisknutí tlačítka RESET nebo CAL během načítání nemá žádné důsledky. 10

11 Návod k použití Počítadlo s oválnými koly a snímač impulzů Pozor: I když se v tomto režimu nezobrazuje anulovatelné (Reset Total) a neanulovatelné celkové množství (Total), přesto se navyšuje hodnota. Můžete to zkontrolovat po skončení průtoku, když v normálním režimu stisknete krátce tlačítko CAL Vynulování dílčího množství Aby bylo vynulování číselníku dílčího množství dokončeno, počkejte, dokud počítadlo nezobrazí rychlost průtoku (Flow Rate) 0,0 (viz.obr.) a pak krátce stiskněte tlačítko Reset. Na rozdíl od normálního režimu zde neprobíhá fáze odmlky, kdy se všechny segmenty na displeji nejprve zapnou a vypnou, ale číselník ukáže okamžitě vynulované dílčí množství. 6. Kalibrace 6.1 Definice Kalibrační faktor nebo K-faktor, je koeficient násobení, který systém přiřadí přijatým elektro impulzům, aby se přeměnili na jednotku měřené tekutiny. - K-faktor nastavený výrobcem: při výrobě se přednastavený (default) kalibrační faktor rovná Tento kalibrační faktor zaručuje nejvyšší přesnost za následujících podmínek: Tekutina motorový olej Typ 10W30 Teplota: 20 C Průtočné množství: 2-20 litrů/min Také po případných změnách provedených uživatelem lze jednoduchým úkonem přednastavený kalibrační faktor vrátit zpět. - uživatelský K-faktor: kalibrační faktor, který si uživatel přizpůsobí svým požadavkům, tzn. faktor, který se změní kalibrací. 6.2 Proč kalibrovat Oválné počítadlo je dodáváno s nastavením od výrobce, které zaručuje přesné měření ve většině provozních podmínek. Přesto může dojít k extrémnímu provozu, např.: - u kapalin, které mají viskozitu blízko přípustné mezní hodnotě (jako nemrznoucí kapalina s nízkou viskozitou nebo olej do převodovky s vysokou viskozitou 11

12 Počítadlo s oválnými koly a snímač impulzů Návod k použití - u extrémního průtočného množství (které je blízko na horní nebo spodní mezní hodnotě) V takovém případě je vhodné kalibrovat počítadlo při běžném provozu. 6.3 Kalibrační režim Oválné počítadlo umožňuje provést rychlou a přesnou elektronickou kalibraci změnou kalibračního faktoru. (K FAKTORU). Ke kalibraci přístroje mohou být provedeny 2 postupy: - kalibrace při simulaci provozu, při které dojde k výstupu kapaliny. - přímá kalibrace, která probíhá změněním kalibračního faktoru. Přístup ke kalibračnímu procesu může být zaručen dlouhým stisknutím tlačítka Cal z následujícího důvodu: - zobrazení momentálně používaného kalibračního faktoru: - znovuustavení kalibračního faktoru výrobcem (Factory K Factor) po kalibraci uživatelem: - změna kalibračního faktoru prostřednictvím jednoho z obou výše zmíněných postupů. Během kalibrace dostávají ukazatele na displeji týkající se vypuštěného dílčího a celkového množství podle kalibrační fáze jiný význam. V kalibračním režimu nemůže počítadlo provádět žádné normální výstupy. V kalibračním režimu se nezvyšují celková množství. POZOR Oválné počítadlo je opatřeno stálou pamětí, takže uložená kalibrační data a výstupní celkové množství zůstane dlouho v paměti i bez napájení proudem. Po výměně baterie se nemusí provádět nová kalibrace Zobrazení aktuálního kalibračního faktoru a popř. znovuustavení výrobního faktoru Stisknutím tlačítka CAL v pohotovostním režimu se zobrazí aktuálně používaný kalibrační faktor. Mohou nastat dvě situace: a) pokud nebyla provedena žádná kalibrace, nebo byla znovuustavena kalibrační hodnota výrobce, zobrazí se následující upozornění: Nápis FACT, zkratka pro factory (podnik) poukazuje na to, že je použit kalibrační faktor výrobce. 12

13 Návod k použití Počítadlo s oválnými koly a snímač impulzů b) pokud byly uživatelem provedeny kalibrace, ukáže se aktuálně použitá kalibrační hodnota (v našem případě 0,998). Nápis user (uživatel) poukazuje na to, že použitý kalibrační faktor byl zadán uživatelem. Vedlejší diagram znázorňuje související logiku různých údajů. V tomto stavu může uživatel stisknout tlačítko RESET a přejít z uživatelského faktoru na faktor výrobce. Pro potvrzení kalibračního faktoru, zvolte tlačítko CAL a krátce stiskněte, zatímco displej ukazuje User (uživatel) nebo Fact (podnik). Po restartování použije počítadlo nově potvrzený kalibrační faktor. Pozor: V okamžiku, kdy je faktor potvrzen výrobcem, vymaže se starý faktor uživatele z paměti Kalibrace při provozu Tento postup stanovuje výstup kapaliny do odměrné nádrže za skutečných provozních podmínek (průtočné množství, viskozita atd.), které musí být co nejpřesněji dodrženy. POZOR Pro správnou kalibraci počítadla je třeba dbát následujících bodů: - zcela odvzdušnit zařízení, předtím než bude provedena kalibrace. - použít ocejchovanou nádobu s obsahem minimálně 5 litrů a přesným označením. - výstup ke kalibraci provést při konstantním průtočném množství odpovídající provozu, dokud nebude nádoba plná; - průtočné množství nesnižovat, i když dosáhnete konce stupnice (správná technika plnění nádoby v závěrečné fázi spočívá v tom, že provedete krátkou doplňovací fázi při normálním provozním průtočném množství); - po úspěšném výstupu počkat pár minut, abychom se přesvědčili, že případně vzniklé vzduchové bubliny byly odstraněny. Správnou hodnotu odečíst až po ukončení této fáze, neboť mezitím může stav v nádobě ještě klesnout. - provést správně níže uvedený postup. 13

14 Počítadlo s oválnými koly a snímač impulzů Návod k použití Postup k provedení kalibrace při provozu: úkon 1 ŽÁDNÝ počítadlo v normálním stavu, ne při počítání Zobrazení displeje 2 DLOUHÉ STISKNUTÍ TLAČÍTKKA CAL Počítadlo se přepne do kalibračního režimu, ukáže se nápis CAL a ukáže se místo celkového množství používaný kalibrační faktor. Údaje Fact (výrobce) a User (uživatel) uvádějí, který z obou faktorů je momentálně v užívání (výrobce, uživatel). 3 DLOUHÉ STISKNUTÍ TLAČÍTKA RESET Počítadlo ukazuje nápis CAL a anulovatelné celkové množství je na nule. Počítadlo je připraveno k provedení kalibrace v provozu. 4 VÝSTUP DO KALIBRAČNÍ NÁDOBY Aniž byste museli stisknout jakékoliv tlačítko, výstup do kalibrační nádoby začne. Výstup může být libovolně přerušen a znovu zahájen. Výstup provádějte do té doby, až dosáhnete konce měřící stupnice kalibrační nádoby. Není nutné dosáhnout určitého množství. 14

15 Návod k použití Počítadlo s oválnými koly a snímač impulzů 5 KRÁTKÉ STISKNUTÍ TLAČÍTKA RESET Počítadlo tímto dostane informaci, že je kalibrace dokončena. Dejte pozor na to, že výstup byl zcela ukončen, předtím než se tak stane. Pro kalibraci počítadla musí být správně spočítáno indikované dílčí množství počítadla - hodnota (např. 9,800) a zapsána skutečně naměřená hodnota, kterou ukazuje kalibrační nádoba. Vlevo dole na displeji se ukáže šipka (která směřuje nahoru nebo dolů) a udává směr změny uživatele K-faktoru (zvýšit nebo snížit), pak budou provedeny úkony 6 nebo 7. 6 KRÁTKÉ STISKNUTÍ TLAČÍTKA RESET Změna směru šipky: Tento postup může být libovolně opakován. 7 KRÁTKÉ/DLOUHÉ STISKNUTÍ TLAČÍTKA CAL Uvedená hodnota se mění ve směru šipky. - jedna jednotka za každé krátké stisknutí tlačítka CAL - pokud držíte tlačítko CAL nepřetržitě (prvních 5 jednotek pomalu, pak rychle), - pokud byla překročena požadovaná hodnota, pak opakovat úkon od bodu 6. 15

16 Počítadlo s oválnými koly a snímač impulzů Návod k použití 8 DLOUHÉ STISKNUTÍ TLAČÍTKA RESET Tímto dostane počítadlo informaci, že je kalibrační úkon dokončen. Předtím než bude provedena tato operace, dbejte na to, aby se NASTAVENÁ HODNOTA shodovala se SKUTEČNOU HODNOTOU. Richtwert Počitadlo vypočte nový uživatelský faktor (USER K FACTOR): Tento výpočet může trvat několik sekund, nezávisle na korektuře, kterou je nutno provést Během tohoto procesu zmizí šipka, ale nápis Cal zůstane. Pokud byl tento úkon proveden podle bodu 5, aniž by se změnila hodnota, je uživatelský faktor (USER K FACTOR) stejný jako faktor výrobce (FACTORY K FACTOR) a tím pádem ignorován. 9 ŽÁDNÝ ÚKON Po úspěšném počítání se ukáže na několik sekund nový uživatelský faktor (USER K FACTOR), poté se zopakuje restartovací úkon, aby se počítadlo vrátilo do pohotovostního režimu. POZOR: Od tohoto okamžiku je zobrazená hodnota nový kalibrační faktor, který počítadlo používá a zůstane tak i po výměně baterie! 10 ŽÁDNÝ ÚKON Počítadlo uloží nový provozní kalibrační faktor a je připraveno k výstupu za použití vypočteného uživatelského kalibračního faktoru (USER K FACTOR). 16

17 Návod k použití Počítadlo s oválnými koly a snímač impulzů Přímá změna kalibračního faktoru Tento úkon je nápomocen k opravení střední chyby, která může být určena na základě provedených mnohých výstupů. Pokud normální provoz počítadla vykáže střední procentní chybu, může být opravena tím, že se upraví stav o tu samou procentní hodnotu v momentálně používaném kalibračním faktoru V tomto případě se počítá procentuelní oprava uživatelského faktoru, kterou provede uživatel následovně: Nový kalibrační faktor = starý kalibrační faktor * 100-E% 100 Příklad: Vyskytnutá procentní chyba E% -0.9 % Aktuální kalibrační faktor Nový uživ. K-FAKTOR * [(100-(-0,9))/100]= * [(100+ 0,9 )/100]= Pokud ukazuje počítadlo méně než skutečnou výstupní hodnotu (záporná chyba), musí být nový kalibrační faktor větší než ten starý, jak je ukázáno v příkladě. Naopak pokud udává počítadlo více než je skutečná výstupní hodnota (kladná chyba). ÚKON 1 ŽÁDNÝ Počítadlo v pohotovostním režimu, tzn., nepočítá Konfigurace displeje 2 DLOUHÉ STISKNUTÍ TLAČÍTKKA CAL Počítadlo se přepne do kalibračního režimu, ukáže se nápis CAL a ukáže se místo celkového množství používaný kalibrační faktor. Údaje Fact (výrobce) a User (uživatel) uvádějí, který z obou faktorů se momentálně v užívání (výrobce, uživatel). 3 DLOUHÉ STISKNUTÍ TLAČÍTKA RESET Počítadlo ukazuje nápis CAL a anulovatelné celkové množství je na nule. Počítadlo je připraveno k provedení kalibrace v provozu. 4 DLOUHÉ STISKNUTÍ TLAČÍTKA RESET Přímá změna kalibračního faktoru: zobrazí se nápis Direct a aktuálně používaný kalibrační faktor. Vlevo dole na displeji se ukáže šipka (která směřuje nahoru nebo dolů) a udává směr změny zobrazené hodnoty (zvýšit nebo snížit), pak budou provedeny úkony 5 nebo 6. 17

18 Počítadlo s oválnými koly a snímač impulzů Návod k použití 5 KRÁTKÉ STISKNUTÍ TLAČÍTKA RESET Změna směru šipky: Tento postup může být opakován, aby se změnil směr šipky. 6 KRÁTKÉ/DLOUHÉ STISKNUTÍ TLAČÍTKA RESET Uvedená hodnota se mění ve směru šipky. - jedna jednotka za každé krátké stisknutí tlačítka CAL - pokud držíte tlačítko CAL nepřetržitě Čím déle podržíte tlačítko, tím více se hodnota zvýší. - pokud byla překročena požadovaná hodnota, pak opakovat úkon od bodu 5. 7 DLOUHÉ STISKNUTÍ TLAČÍTKA RESET Tímto dostane počítadlo informaci, že je kalibrační úkon dokončen. Předtím než bude provedena tato operace, ujistěte se, že se zobrazená hodnota shoduje s požadovanou hodnotou. 8 ŽÁDNÝ ÚKON Po následujícím výpočtu se na několik sekund ukáže nový uživatelský faktor (USER K FACTOR), poté se zopakuje restartovací proces, aby bylo konečně dosaženo pohotovostního režimu. POZOR: Od tohoto okamžiku bude zobrazená hodnota novým kalibračním faktorem, který bude počítadlo používat a zůstane to tak i po výměně baterie. 9 ŽÁDNÝ ÚKON Počítadlo uloží nový provozní kalibrační faktor a je připraveno k výstupu za použití právě vypočteného uživatelského faktoru (USER K FACTOR). 18

19 Návod k použití Počítadlo s oválnými koly a snímač impulzů 7. Konfigurace počítadla Oválné počítadlo je opatřeno nabídkou (Menu), díky kterému si může uživatel vybrat hlavní měrnou jednotku čtvrtina (Qts), pinta (Pts), litr (Lit), galon (Gal): Kombinace měrných jednotek dílčího a celkového množství je určeno následující tabulkou. Č.kombinace Měrná jednotka číselník dílčího množství Měrná jednotka číselník celkového množství 1 Litr (L) Litr (L) 2 Galon (Gal) Galon (Gal) 3 Čtvrtina (Qts) Galon (Gal) 4 Pinta (Pts) Galon (Gal) Pro volbu jedné ze čtyř navrhovaných kombinací je nutné počkat, až bude počítadlo v pohotovostním režimu. poté zmáčkněte současně tlačítko CAL a RESET, dokud se na displeji neobjeví nápis UNIT a v tomto okamžiku se ukáže stanovená měrná jednotka (v našem případě litr/litr) Při každém krátkém stisknutí tlačítka RESET budou postupně vyvolávány různé kombinace měrných jednotek, jak je ukázáno v následujícím schématu: Dlouhým stisknutím tlačítka CAL budou uložena nová nastavení a po restartování budou použita nově nastavené měrné jednotky. POZOR Číselník anulovatelného a úplného celkového množství bude automaticky přepnut do nových měrných jednotek. Kvůli změně měrné jednotky nemusí být provedená ŽÁDNÁ další kalibrace. 19

20 Počítadlo s oválnými koly a snímač impulzů Návod k použití 8. Údržba Oválné počítadlo bylo sestaveno tak, že je nutná jen minimální údržba. Jediné nutné údržbářské práce jsou: - výměna baterií, pokud jsou vybité - čištění měřící komory, to může být občas nutné v závislosti na druhu výstupní kapaliny nebo vniknutím pevných částí na základě chybějící filtrace. 8.1 Výměna baterií Počítadlo je dodáváno s dvěma alkalickými bateriemi 1,5V 1N Počítadlo je opatřeno dvěma stupni signalizace, které oznámení, že je baterie slabá: 1) Když se stav baterie klesne pod první stupeň, rozsvítí se na displeji symbol baterie. V tomto stavu pokračuje počítadlo správně v provozu, ale uživatel je upozorněn symbolem na to, že baterie budou muset být vyměněny. 2) Když je počítadlo používáno dále bez výměny baterie, bude dosaženo druhého stupně signalizace a provoz bude přerušen. V tomto stavu začne blikat symbol baterie a nic jiného není na displeji vidět. POZOR Vybitou baterii nevyhazovat. Existují lokálně určená sběrná místa. K výměně baterie je následující postup (odkaz na pozici seznamu náhradních dílů): - zmáčknout RESET, aby se přenesli celková množství na nejnovější stav. - odšroubovat víko baterie (pos.17). - odstranit vybitou baterku. - umístit novou baterii na místo staré, dávat při tom pozor, aby byl kladný pól umístěn tak, jak je tomu na obrázku víka (Pos.24). - víko baterie opět zašroubovat a přitom dávat pozor, aby těsnění (Pos.16) a pružina (Pos.15) byli správně ustaveny. - Počítadlo se automaticky zapne a normální provoz může být znovu zahájen. Počítadlo ukazuje stejné hodnoty pro anulovatelné celkové množství, úplné celkové množství a dílčí množství, tzn. jako před výměnou baterií. Po výměně baterií a při výpadku proudu používá počítadlo stejný kalibrační faktor, který používal před výpadkem. Není proto třeba znovu kalibrovat počítadlo. 20

21 Návod k použití Počítadlo s oválnými koly a snímač impulzů 8.2 Čištění Čištění měřící komory oválného počítadla může být provedeno, aniž by přístroj musel být demontován z linky nebo čerpací pistole. POZOR Vždy se ujistěte, že tekutina byla z počítadla odstraněna před zahájením čištění Čištění komory probíhá následujícím způsobem (odkaz na pozici seznamu náhradních dílů): - uvolnit šest šroubů z horního víka (Pos.3). - uvolnit víko (Pos.5) a těsnění (Pos.6). - odstranit oválná ozubená kolečka. - provést čištění, použít k tomu kartáč nebo ostrý předmět, jako např. malý šroubovák. Dbát na to, aby nebylo poškozeno tělo přístroje a ozubená kolečka. - Při opětné montáži postupujte v opačném pořadí. POZOR Ozubená kolečka znovu smontujte, přičemž si povšimněte následujícího náčrtu montáže. POZOR Pouze jedno z obou modulově propojených oválních koleček je opatřeno magnetem. (viz.výše). Umístění kolečka s magnetem musí odpovídat obrázku. Umístit i druhé 21

22 Počítadlo s oválnými koly a snímač impulzů Návod k použití ozubené kolečko (bez magnetu), přičemž osa vůči prvnímu kolečku musí činit více než 90. Čištění filtru: Čištění filtru oválného čerpadla může být provedeno, aniž by přístroj musel být demontován z linky nebo čerpací pistole. Než znovu uzavřete víko, zkontrolujte, že se ozubená kolečka volně točí. POZOR Před čištěním se vždy ujistěte, že tekutina byla z počítadla odstraněna. Čištění filtru probíhá následujícím způsobem: (odkaz na pozici seznamu náhradních dílů): - povolit čtyři šrouby víka (Pos.1). - sundat víko (Pos.2) a těsnění (Pos.4) - vytáhnout filtr (Pos.7) - vyčistit filtr stlačeným vzduchem. - Při opětné montáži dodržovat postup v opačném pořadí. 22

23 Návod k použití Počítadlo s oválnými koly a snímač impulzů 9. Hledání poruch Porucha Příčina Řešení LCD: žádné zobrazení Závadný dotek baterií Překontrolovat kontakty baterií Nedostatečná přesnost měření Snížené nebo vůbec žádné průtočné množství Bliká upozornění Err 1 Krátkodobé upozornění Err 2. Počítadlo neměří, ale průtočné množství je normální Nesprávný kalibrační faktor Překontrolovat kalibrační faktor Počítadlo běží pod hranicí povoleného minimálního průtočného množství. Ozubená kolečka jsou blokována. Data v elektr. štítkové paměti jsou poškozena. Krátkodobá porucha při načtení dat (většinou při výměně baterií). Nesprávná instalace ozubených koleček po čištění Možné problémy s elektronickou kartou Viz.odstavec 6.3 Zvýšit průtočné množství až je dosaženo akceptovatelného průtočného množství Vyčistit měrnou komoru neopravitelné Karta se automaticky vypne a zase zapne, aby byl obnoven správný provoz. Opakovat kroky k osazení. Kontaktovat prodejce 23

24 Počítadlo s oválnými koly a snímač impulzů Návod k použití 10. Oprava/Servis Oválné počítadlo bylo vyvinuto a zhotoveno za dodržení nejpřísnějších standardů kvality. Pokud by ale navzdory všem jakostním opatřením nastal problém, obraťte se prosím na náš zákaznický servis: FMT Swiss AG Tel Fax service@fmtag.ch Prohlášení výrobce Tímto prohlašujeme, že níže popsaný přístroj odpovídá příslušným předpisům, jak svým designem a strukturou, tak provedením, které jsme uvedli do provozu. Při nevhodném používání pozbývá toto prohlášení platnost. Přístroj V souladu se směrnicí: Použitá Evropská norma: EN EN EN EN FMT Swiss AG Oválné počítadlo 89/336/EWG (elektromagnetická kompatibilita) a následujících změn. Dipl.-Ing. Rudolf Schlenker 24

25 Návod k použití Počítadlo s oválnými koly a snímač impulzů 11. Rozložení pohled (Detailní pohled) Počítadlo s oválnými koly Poz Množství Označení Č. výrobku Č. výrobku Č. výrobku 1 4 Šroub se zapuštěnou hlavou Kryt filtru Imbusový šroub O kroužek Spodní díl počítadla O kroužek Filtrační sítko Kryt počítadla s oválnými koly Ložiskový čep Viz č. výr. Oválné kolo kusy kusů kusů 11 Viz č. výr. Válcový kolík kusy kusy kusů 12 2 Kulatý magnet 5x3 mm Kryt desky Baterie Tlačná pružina O kroužek Uzavírací šroub Jazýčkový kontakt Zemní kabel Držák snímače Deska počítadla s oválnými koly a displejem 22 4 Šroub s čočkovou hlavou Tlačítka Kryt displeje O kroužek Imbusový šroub Vějířová podložka Příruba čerpadla Kuželová zátka KAPSTO Válcový kolík DIN 7 M6 5x6 - A

26 26 Počítadlo s oválnými koly a snímač impulzů Návod k použití

27 Návod k použití Počítadlo s oválnými koly a snímač impulzů Snímač impulzů Poz Množství Označení Č. výrobku Č. výrobku Č. výrobku 1 4 Šroub se zapuštěnou hlavou Kryt filtru Imbusový šroub O kroužek Spodní díl počítadla O kroužek Filtrační sítko Kryt počítadla s oválnými koly Ložiskový čep Viz č. výr. Oválné kolo kusy kusů kusů 11 Viz č. výr. Válcový kolík kusy kusy kusů 12 2 Kulatý magnet 5x3 mm Kryt desky snímače impulzů Kabelová průchodka Jazýčkový kontakt Držák snímače Deska pro snímač impulzů Šroub s čočkovou hlavou O kroužek Kryt desky Zapuštěný šroub O kroužek Imbusový šroub Příruba čerpadla Kuželová zátka KAPSTO Vějířová podložka Válcový kolík

28 Počítadlo s oválnými koly a snímač impulzů Návod k použití FMT Swiss AG Fluid Management Technologies Swiss AG Gewerbestr. 6 CH-6330 Cham/Schweiz Tel Fax info@fmtag.ch 28
