1 Vačkové spínače T a vypínače P Spínací a ovládací přístroje v moderním provedení pro spolehlivé a přesné spínání RMQ ovládací a signalizační přístroje FAK nožní a ruční spínače SL signalizační sloupky LS-Titan polohové spínače T/P vačkové spínače a vypínače ETR časová relé EMR měřicí relé ESR bezpečnostní relé Katalog přístrojů Vačkové spínače T Vypínače P Otočné spínače TM Technické údaje Moderní elektroinstalace

2 Vačkové spínače T, vypínače P Obsah Vačkové spínače T, vypínače P Otočné spínače TM Strana Strana Přehled funkcí Přehled funkcí Přehled výkonů Přehled výkonů Přehled systému Přehled systému Typová označení, stavebnicový systém Typová označení, stavebnicový systém Vypínač zapnuto/vypnuto Vypínač zapnuto/vypnuto Hlavní vypínač Vypínač ovládacího obvodu Vypínač zapnuto/vypnuto Vypínač zapnuto/vypnuto Bezpečnostní vypínač Ovládací spínač Ovládací spínač Přepínač Přepínač Reverzační přepínač Stupňový přepínač Přepínač hvězda-trojúhelník Přepínač ručně/automaticky Pólový přepínač Vypínač zapnuto/vypnuto Stupňový přepínač Skupinový spínač Přepínač ručně/automaticky Reverzační přepínač Spínač zapnuto/vypnuto Kódovací spínač Univerzální ovládací spínač Kódovací spínač Přepínač zátěže Přístrojový přepínač Uzamykatelné spínače Nouzový vypínač Vypínač zapnuto/vypnuto Příslušenství Příslušenství Čelní štítky Ovládání klíčem Ovládání klíčem Ostatní příslušenství Nestandardní spínače Nestandardní spínače Spínače T Spínače TM Spínače T Spínače TB Spínače T Objednávání nestandardních spínačů Objednávání nestandardních spínačů Charakteristiky Technické údaje Technické údaje Rozměry Rozměry Slovníček základních pojmů Slovníček základních pojmů Abecední seznam Abecední seznam Rejstřík typů Rejstřík typů

3 Vačkové spínače T, vypínače P Přehled funkcí Funkce Montáž do panelu.../e... Montáž do panelu - centrální upevnění.../e... Povrchová montáž.../i... adní montáž do rozváděče.../... Vypínač zapnuto/vypnuto strana strana strana strana strana Hlavní vypínač Vypínač pro údržbu a opravy ve funkci nouzového vypínače ) Hlavní vypínač Vypínač pro údržbu a opravy s pomocnými kontakty ve funkci nouzového vypínače ) Hlavní vypínač vypínač pro údržbu a opravy adní montáž.../... Hlavní vypínač vypínač pro údržbu a opravy s pomocnými kontakty Vypínač zapnuto/vypnuto s černou ovládací pákou Vypínač zapnuto/vypnuto s černou ovládací pákou s pomocnými kontakty Vypínač zapnuto/vypnuto pro použití jako nouzový vypínač ) Vypínač ovládacího obvodu Bezpečnostní vypínač - A ve funkci nouzového vypínače ) Bezpečnostní vypínač - A Poznámky ) Podle ČSN EN (VDE část ) s červenou ovládací pákou a žlutým čelním štítkem

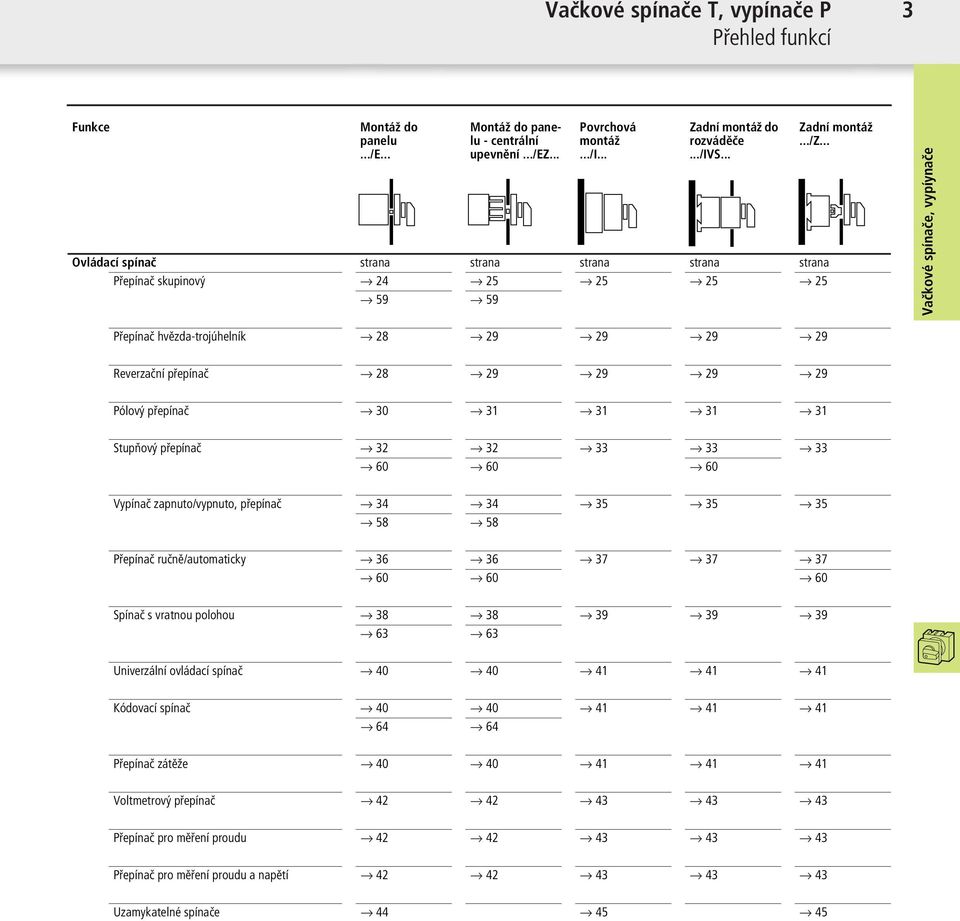

4 Vačkové spínače T, vypínače P Přehled funkcí Funkce Montáž do panelu.../e... Montáž do panelu - centrální upevnění.../e... Povrchová montáž.../i... adní montáž do rozváděče.../... Ovládací spínač strana strana strana strana strana Přepínač skupinový adní montáž.../... Vačkové spínače, vypíynače Přepínač hvězda-trojúhelník Reverzační přepínač Pólový přepínač Stupňový přepínač Vypínač zapnuto/vypnuto, přepínač Přepínač ručně/automaticky Spínač s vratnou polohou Univerzální ovládací spínač Kódovací spínač Přepínač zátěže Voltmetrový přepínač Přepínač pro měření proudu Přepínač pro měření proudu a napětí Uzamykatelné spínače

5 Vačkové spínače T, vypínače P Přehled výkonů Typová velikost TM T T TB Jmenovitý výkon AC- ) V kw,,,, V kw, Jmenovitý pracovní proud AC- ) V ~ A AC- ) V A, V A, Jmenovitý trvalý proud A Typ Stupeň krytí Povrchová montáž ).../I... IP K K K.../I /....../I /... Povrchová montáž hlavního vypínače ).../I.../SVB... IP K K K Montáž do panelu.../e... zepředu IP K K K K Montáž do panelu - hlavního vypínače / vypínače pomocných obvodů.../ea/svb... zepředu IP K K K TM.../E/SVB K Montáž do panelu - centrální upevnění.../e... zepředu IP K K TM.../E K adní montáž.../... zepředu IP K K K adní montáž hlavního vypínače.../v/svb... zepředu IP K K K adní montáž do rozváděče.../... zepředu IP K K Poznámky ) Skříňka je vyrobena pro použití metrických kabelových průchodek podle ČSN EN, kabelové průchodky strana ) Spínání motorových zátěží nebo jiných vysoce induktivních zátěží ) Spínání odporových zátěží, včetně mírného přetížení ) Ovládání střídavých elektromagnetických zátěží ) IP

6 Vačkové spínače T, vypínače P Přehled výkonů T T-- T-- T-- T-- P P P,,, Vačkové spínače, vypíynače K K K K K ) K K K K K K K K K K K K K K K K K K K K K K K K K K K K K K K K K K

7 Vačkové spínače T Přehled systému Vypínač zapnuto / vypnuto T, T, TB, T Ovládací spínač T, T, TB, T

8 Vačkové spínače T Přehled systému adní montáž do rozváděče (.../) Stupeň krytí zepředu IP Možnost připevnění na přístrojovou lištu ČSN EN Montáž do instalačního rozváděče až do počtu konstrukčních jednotek (hloubka mm) do rozvodné skříně až konstrukčních jednotek a strana adní montáž (.../) Stupeň krytí zepředu IP Upevnění volitelně šrouby nebo zaklapnutím (T, T) Možnost připevnění na přístrojovou lištu ČSN EN Spojka pohonu ovládací páky ve dveřích nebo ve skříni rozváděče Elektrické připojení zepředu a strana adní montáž hlavního vypínače (.../V/SVB) Stupeň krytí zepředu IP Podle ČSN EN, VDE a ČSN EN -, u T... až a u T... až vodičů S blokováním v poloze "I" Montáž do panelu - centrální upevnění (.../E) Stupeň krytí zepředu IP Montáž do otvoru o průměru, podle ČSN EN -- Jednoduchá montáž s pomocí centrálního upevnění a strana Povrchová montáž (.../I...) IP Se svorkou PE Skříňka pro použití metrických kabelových průchodek podle ČSN EN a strana Povrchová montáž hlavního vypínače (.../I...) IP Podle ČSN EN, VDE a ČSN EN -, u T... až a u T... až vodičů Polohu možné zajistit až závěsnými zámky Skříňka pro použití metrických kabelových průchodek podle ČSN EN Se svorkou PE a strana Hlavní vypínač (sada) ve funkci nouzového vypínače Podle ČSN EN -, (VDE část ) S červenou ovládací pákou a žlutou objímkou Uzamykatelný v nulové poloze a Strana Hlavní vypínač (konstrukční sada) Černá ovládací páka a objímka Uzamykatelný v nulové poloze a strana Otočná ovládací páka pro použití ve funkci nouzového vypínače Podle ČSN EN -, (VDE část ) Červená ovládací páka se žlutým čelním štítkem a strana Otočná ovládací páka Černá ovládací páka se stříbrným čelním štítkem a strana a strana Montáž do panelu (.../E) Stupeň krytí zepředu IP Montáž přívodů zezadu přístroje Připojovací svorky: šroub s křížovou hlavou Svorky zabezpečené proti dotyku prstů a hřbetu ruky T vždy s prodlouženou svorkovnicí Bezpečnostní vypínač (.../I...) IP Se svorkou PE S pojistkou krytu v nulové poloze Polohu možné zajistit až závěsnými zámky Skříňka pro použití metrických kabelových průchodek podle ČSN EN Čelní štítek "bezpečnostní vypínač" barva: oranžová Spojka pohonu ovládací páky Včetně prodloužení osy K dodatečnému vybavení spínače T(T).../X pro zadní montáž náhradní díl pro T(T)/(P)-../ Pro přestavbu spínače (T/B)-.../E pro zadní montáž náhradní díl pro T(B)-.../ a strana a strana a strana Montáž hlavního vypínače (.../EA/SVB) Stupeň krytí zepředu IP Podle ČSN EN, VDE a ČSN EN -, u T... až a u T... až vodičů Svorky N a PE a strana

9 Vypínače P Přehled systému Vypínač P, P Vypínač P

10 Vypínače P Přehled systému adní montáž do rozváděče (.../) Stupeň krytí zepředu IP Montážní rozměry podle DIN Možnost připevnění na přístrojovou lištu ČSN EN Rozměrové požadavky: P, pólový: šířkové jednotky (moduly) P, pólový: šířkové jednotky (moduly) P-.../ uzamykatelný v nulové poloze visacím zámkem a strana Montáž - hlavního vypínače (.../EA/SVB) Stupeň krytí zepředu IP Podle ČSN EN, (VDE ) a ČSN EN - Svorky N a PE Polohu možné zajistit až závěsnými zámky přídavné konstrukční jednotky (i dodatečně) a strana Bezpečnostní vypínač (.../I...-SI) IP Se svorkou PE Se zajištěním krytu v poloze Polohu možné zajistit až závěsnými zámky Čelní štítek "bezpečnostní vypínač" barva:oranžová Skříňka pro použití metrických kabelových průchodek podle ČSN EN a strana adní montáž (.../) Stupeň krytí zepředu IP Upevnění šrouby nebo zaklapnutím na lištu Možnost připevnění na přístrojovou lištu ČSN EN Spojka pohonu ovládací páky ve dveřích nebo ve skříni rozváděče Elektrické připojení zepředu přístroje přídavné konstrukční jednotky (i dodatečně) a strana adní montáž - hlavního vypínače (.../V/SVB) Stupeň krytí zepředu IP Podle ČSN EN, (VDE ) a ČSN EN - S blokováním dveří v poloze "I" S klíčem údržby pro uvedení do provozu nebo vyhledávání poruchy Polohu možné zajistit až závěsnými zámky přídavné konstrukční jednotky (i dodatečně) a strana Montáž do panelu (.../E) Stupeň krytí zepředu IP Montáž a připojení přívodů zezadu přístroje Připojovací svorky: šroub s křížovou hlavou abezpečené proti dotyku prstů a hřbetu ruky přídavné konstrukční jeknotky (i dodatečně) a strana Montáž do panelu s centrálním upevněním (.../E) Stupeň krytí zepředu IP Montáž do otvoru o průměru, podle ČSN EN -- Jednoduchá montáž s pomocí centrálního upevnění a strana Přídavné konstrukční jednotky Npól (pomocný kontakt) Pomocný kontakt HI ( zapínací + + vypínací) Ochrana proti dotyku prstů apínací pomocný kontakt: zapíná se zpožděním, vypíná s předstihem (vzhledem k hlavním kontaktům) a strana Ve skříňce pro povrchovou montáž (.../I...) IP Se svorkou PE Přídavné konstrukční jednotky: P: +, P: + Skříňka pro použití metrických kabelových průchodek podle ČSN EN a strana Povrchová montáž - hlavního vypínače (.../I...) IP Se svorkou PE Podle ČSN EN, VDE a ČSN EN - Polohu možné zajistit až závěsnými zámky Přídavné konstrukční jednotky: P: +, P: + Skříňka pro použití metrických kabelových průchodek podle ČSN EN a strana Hlavní vypínač (sada) ve funkci nouzového vypínače Podle ČSN EN -, (VDE část ) S červenou ovládací pákou a žlutou objímkou Uzamykatelný v nulové poloze a strana Hlavní vypínač (sada) Černá ovládací páka a objímka Uzamykatelný v nulové poloze a strana Ovládací páka pro použití ve funkci nouzového vypínače Podle ČSN EN -, (VDE část ) Červená ovládací páka se žlutým čelním štítkem a strana Ovládací páka Černá ovládací páka se stříbrným čelním štítkem a strana Spojka pohonu ovládací páky Včetně prodloužení osy K přestavbě spínače T(T).../X pro zadní montáž náhradní díl pro T(T)/(P)-.../ Pro přestavbu spínače T(B)-.../E pro zadní montáž náhradní díl pro T(B)-.../ a strana Ochranná svorka Čelní uchycení: pravá strana zadní montáž do rozváděče: levá strana Nulová svorka Čelní uchycení: pravá strana zadní montáž do rozváděče: levá strana a strana

11 Vačkové spínače T, vypínače P Typová označení, stavebnicový systém Otočné spínače mohou být aplikovány pro různé spínací úlohy. Například jako přepínače, vypínače zapnuto/vypnuto, hlavní vypínače, vypínače pomocných obvodů, přístrojové spínače. Spínače se sestávají z ručního pohonu, vestavěného přístroje a montážního příslušenství. Vačkové spínače T a T Typová označení Spínací komora (konstrukční jednotka = BE) se skládá z nebo kontaktů. Na následujících stranách tohoto katalogu naleznete výběr ze standardních zapojení spínačů. Spínače T a vypínače P jsou vyráběny bez použití PCB, freonů, azbestu a silikonu. Kontakty neobsahují kadmium. Skříňky CI-K... neobsahují silikon a halogeny. Technické údaje o skříňkách CI-K strana / katalogu HPL / T / Typová velikost T nebo T Počet spínacích jednotek = konstrukčních jednotek (BE) Číslo spínacího schématu působ (provedení) strana Čelní štítek (pouze pokud se vybavení liší od katalogového typu) strana Přídavný čelní štítek strana měna pomocí stavebnicového systému T().../E CI-K-T E-T V/EA/SVB-T T().../X -T CI-K-T DE-T V/EA/SVB-T T().../E T--(T--).../EA/SVB. T--(T--).../EA/SVB T.../ ) T-.../I T-.../I T().../ ) T--(T--).../V/SVB. T--(T--).../V/SVB Otočné spínače T(B) Typová označení T / Typová velikost T(B) Počet spínacích jednotek = konstrukčních jednotek (BE) měna pomocí stavebnicového systému T(B) Číslo spínacího schématu působ (provedení) strana Čelní štítek (pouze pokud se vybavení liší od katalogového typu) strana Přídavný čelní štítek strana T(B)...E V/EA/SVB-T DE-P CI-K-TB CI-K-T V/EA/SVB-T SVB-P T(B).../EA/SVB T(B).../ TB-.../I T-.../I T(B).../V/SVB TB-.../I/SVB T-.../I/SVB Poznámky typy, začínající znaménkem "+", jsou doplňujícími typy k základnímu typu, nelze objednat samostatně včetně osy

12 Vačkové spínače T, vypínače P Typová označení, stavebnicový systém Vypínače P a P Typová označení P / / Typová velikost P nebo P Jmenovitý trvalý proud Přídavné funkce pomocí stavebnicového systému působ (provedení) strana Typová přípona (v případě potřeby) Příslušenství strana Vačkové spínače, vypíynače Otočné spínače TM Otočný spínač TM je speciálním miniaturním spínačem. Je vhodný ke spínání nízkých napětí a proudů, jako např.v elektronicky řízených obvodech. Kontakty jsou z důvodu lepších vlastností pozlaceny. Kontakty TM spínačů jsou vány postupně od. Od strany Typová označení TM / Počet spínacích jednotek = konstrukčních jednotek (BE) Číslo spínacího schématu působ (provedení) strana Příslušenství strana obrazení spínacího schématu kontaktů na stranách a Označení svorek Spojovací můstky Příklad: popis funkce (viz také příklad objednávky na straně ) Poloha : kontakt - vypnutý kontakt - zapnutý. Přepnutí z polohy do polohy : kontakt - zapíná s předstihem, kontakt - vypíná se zpožděním. Kontakt vypnutý Kontakt zapnutý Přepnutí z polohy do polohy : kontakt - zůstává při přepínání zapnutý s krátkým přerušením. Poloha spínače Přepnutí z polohy do polohy : kontakt - zůstává sepnutý bez přerušení. Vratná funkce spínače z polohy do polohy. (Vratná poloha do aretované polohy je znázorněna šipkou.)

13 Vačkové spínače T, vypínače P Hlavní vypínač / vypínač pro údržbu a opravy Vačkové spínače T, vypínače P Hlavní vypínač / vypínač pro údržbu a opravy Spínací schéma Čelní štítek Hlavní obvody ON FS Počet pólů Pomocné kontakty Max. jmenovitý výkon (pro vodiče) třífázových motorů AC-A / V - Hz Jmen. trvalý proud P I u ákladní typ ap Vyp kw A /... doplnit provedení Nouzové vypínače ) Nouzové vypínače ) Nouzové vypínače ) Bez funkce nouzového vypínače ) Montáž do panelu Ve skříňce pro adní montáž Montáž do panelu Stupeň krytí zepředu IP povrchovou Stupeň krytí zepředu IP Stupeň krytí zepředu IP montáž ) IP Bez funkce nouzového vypínače ) Ve skříňce pro povrchovou montáž ) IP Bez funkce nouzového vypínače ) adní montáž Stupeň krytí zepředu IP Vačkové spínače, vypyínače Hlavní vypínač, T--/... EA/SVB T--/... EA/SVB TB--/... EA/SVB T--/... EA/SVB I/SVB I/SVB I/SVB I/SVB V/SVB V/SVB V/SVB V/SVB EA/SVB-SW EA/SVB-SW EA/SVB-SW EA/SVB-SW I/SVB-SW I/SVB-SW I/SVB-SW I/SVB-SW V/SVB-SW V/SVB-SW V/SVB-SW V/SVB-SW ks., T--/... EA/SVB T--/... EA/SVB TB--/... EA/SVB T--/... EA/SVB I/SVB I/SVB I/SVB I/SVB V/SVB V/SVB V/SVB V/SVB EA/SVB-SW EA/SVB-SW EA/SVB-SW EA/SVB-SW I/SVB-SW I/SVB-SW I/SVB-SW I/SVB-SW V/SVB-SW V/SVB-SW V/SVB-SW V/SVB-SW, T--/... EA/SVB P-/... EA/SVB P-/... EA/SVB P-/... EA/SVB P-/... EA/SVB I/SVB I/SVB I/SVB I/SVB I/SVB V/SVB V/SVB V/SVB V/SVB V/SVB EA/SVB-SW EA/SVB-SW EA/SVB-SW EA/SVB-SW EA/SVB-SW I/SVB-SW I/SVB-SW I/SVB-SW I/SVB-SW I/SVB-SW V/SVB-SW V/SVB-SW V/SVB-SW V/SVB-SW V/SVB-SW +N, T--/... EA/SVB I/SVB V/SVB EA/SVB-SW I/SVB-SW V/SVB-SW N N P-/... EA/SVB/N P-/... EA/SVB/N P-/... EA/SVB/N P-/... EA/SVB/N I/SVB/N I/SVB/N I/SVB/N I/SVB/N V/SVB/N V/SVB/N V/SVB/N V/SVB/N EA/SVB-SW/N EA/SVB-SW/N EA/SVB-SW/N EA/SVB-SW/N I/SVB-SW/N I/SVB-SW/N I/SVB-SW/N I/SVB-SW/N V/SVB-SW/N V/SVB-SW/N V/SVB-SW/N V/SVB-SW/N, T--/... EA/SVB T--/... EA/SVB TB--/... EA/SVB T--/... EA/SVB I/SVB I/SVB I/SVB I/SVB V/SVB V/SVB V/SVB V/SVB EA/SVB-SW EA/SVB-SW EA/SVB-SW EA/SVB-SW I/SVB-SW I/SVB-SW I/SVB-SW I/SVB-SW V/SVB-SW V/SVB-SW V/SVB-SW V/SVB-SW, T--/... EA/SVB T--/... EA/SVB TB--/... EA/SVB T--/... EA/SVB I/SVB I/SVB I/SVB I/SVB ) V/SVB V/SVB V/SVB V/SVB EA/SVB-SW EA/SVB-SW EA/SVB-SW EA/SVB-SW I/SVB-SW I/SVB-SW I/SVB-SW I/SVB-SW ) V/SVB-SW V/SVB-SW V/SVB-SW V/SVB-SW Poznámky ) Podle ČSN EN - (VDE část) s červenou ovládací pákou a žlutou objímkou, uzamykatelný v nulové poloze ) S černou ovládací pákou a objímkou, uzamykatelný v nulové poloze ) Skříňka umožňuje použití metrických kabelových průchodek podle ČSN EN, kabelové průchodky strana ) T--/I... max. A

14 Vačkové spínače T, vypínače P Hlavní vypínač / vypínač pro údržbu a opravy Vačkové spínače T, vypínače P Hlavní vypínač / vypínač pro údržbu a opravy Spínací schéma Čelní štítek ON FS Hlavní obvody Pomocné kontakty Max. jmenovitý výkon (pro vodiče) třífázových motorů Počet pólů AC-A I u / V A - Hz P ap Vyp kw Jmen. trvalý proud ákladní typ /... doplnit provedení Nouzové vypínače ) Nouzové vypínače ) Nouzové vypínače ) Bez funkce nouzového vypínače ) Montáž do panelu Ve skříňce pro povrchovou adní montáž Montáž do panelu Stupeň krytí zepředu IP montáž ) Stupeň krytí zepředu IP Stupeň krytí zepředu IP IP Bez funkce nouzového vypínače ) Ve skříňce pro povrchovou montáž ) IP Bez funkce nouzového vypínače ) adní montáž Stupeň krytí zepředu IP Vačkovév spínače, vypínače Hlavní vypínač s pomocnými kontakty, T--/... EA/SVB I/SVB V/SVB EA/SVB-SW I/SVB-SW V/SVB-SW ks. P-/... EA/SVB/HI P-/... EA/SVB/HI P-/... EA/SVB/HI P-/... EA/SVB/HI I/SVB/HI I/SVB/HI I/SVB/HI I/SVB/HI V/SVB/HI V/SVB/HI V/SVB/HI V/SVB/HI EA/SVB-SW/HI EA/SVB-SW/HI EA/SVB-SW/HI EA/SVB-SW/HI I/SVB-SW/HI I/SVB-SW/HI I/SVB-SW/HI I/SVB-SW/HI V/SVB-SW/HI V/SVB-SW/HI V/SVB-SW/HI V/SVB-SW/HI N N, T--/... EA/SVB T--/... EA/SVB + N, T--/... EA/SVB T--/... EA/SVB P-/... EA/SVB/N/HI P-/... EA/SVB/N/HI P-/... EA/SVB/N/HI P-/... EA/SVB/N/HI, T--/... EA/SVB T--/... EA/SVB TB--/... EA/SVB T--/... EA/SVB I/SVB I/SVB I/SVB I/SVB I/SVB/N/HI I/SVB/N/HI I/SVB I/SVB I/SVB I/SVB V/SVB V/SVB V/SVB V/SVB V/SVB/N/HI V/SVB/N/HI V/SVB/N/HI V/SVB/N/HI V/SVB V/SVB V/SVB V/SVB EA/SVB-SW EA/SVB-SW EA/SVB-SW EA/SVB-SW EA/SVB-SW/N/HI EA/SVB-SW/N/HI EA/SVB-SW/N/HI EA/SVB-SW/N/HI EA/SVB-SW EA/SVB-SW EA/SVB-SW EA/SVB-SW I/SVB-SW I/SVB-SW I/SVB-SW I/SVB-SW I/SVB-SW/N/HI I/SVB-SW/N/HI I/SVB-SW I/SVB-SW I/SVB-SW I/SVB-SW V/SVB-SW V/SVB-SW V/SVB-SW V/SVB-SW V/SVB-SW/N/HI V/SVB-SW/N/HI V/SVB-SW/N/HI V/SVB-SW/N/HI V/SVB-SW V/SVB-SW V/SVB-SW V/SVB-SW, T--/... EA/SVB T--/... EA/SVB TB--/... EA/SVB T--/... EA/SVB I/SVB I/SVB I/SVB I/SVB V/SVB V/SVB V/SVB V/SVB EA/SVB-SW EA/SVB-SW EA/SVB-SW EA/SVB-SW I/SVB-SW I/SVB-SW I/SVB-SW I/SVB-SW V/SVB-SW V/SVB-SW V/SVB-SW V/SVB-SW Poznámky ) Podle ČSN EN - (VDE část) s červenou ovládací pákou a žlutou objímkou, uzamykatelný v nulové poloze ) S černou ovládací pákou a objímkou, uzamykatelný v nulové poloz ) Skříňka umožňuje použití metrických kabelových průchodek podle ČSN EN, kabelové průchodky strana

15 Vačkové spínače T, vypínače P Hlavní vypínač / vypínač pro údržbu a opravy Vačkové spínače T, vypínače P Hlavní vypínač / vypínač pro údržbu a opravy Spínací schéma Čelní štítek Hlavní obvody ON FS Pomocné kontakty Max. jmenovitý výkon (pro vodiče) třífázových motorů Počet pólů AC-A I u / V A - Hz P ap Vyp kw Jmen. trvalý proud ákladní typ /... doplnit provedení Nouzové vypínače ) Nouzové vypínače ) Nouzové vypínače ) Bez funkce nouzového vypínače ) Montáž do panelu Ve skříňce pro adní montáž Montáž do panelu Stupeň krytí zepředu povrchovou Stupeň krytí zepředu Stupeň krytí zepředu IP montáž ) IP IP IP Bez funkce nouzového vypínače ) Ve skříňce pro povrchovou montáž ) IP Bez funkce nouzového vypínače ) adní montáž Stupeň krytí zepředu IP Hlavní vypínač bez pomocných kontaktů P-/... EA/SVB.. P-/... EA/SVB.. P-/... EA/SVB.. P-/... EA/SVB V/SVB V/SVB V/SVB V/SVB EA/SVB-SW EA/SVB-SW EA/SVB-SW EA/SVB-SW V/SVB-SW V/SVB-SW V/SVB-SW V/SVB-SW ks N N. + N P-/... EA/SVB/N P-/... EA/SVB/N.. P-/... EA/SVB/N.. P-/... EA/SVB/N.. V/SVB/N V/SVB/N V/SVB/N V/SVB/N EA/SVB-SW/N EA/SVB-SW/N EA/SVB-SW/N EA/SVB-SW/N V/SVB-SW/N V/SVB-SW/N V/SVB-SW/N V/SVB-SW/N Hlavní vypínač s pomocnými kontakty P-/... EA/SVB/HI P-/... EA/SVB/HI P-/... EA/SVB/HI P-/... EA/SVB/HI V/SVB/HI V/SVB/HI V/SVB/HI V/SVB/HI EA/SVB-SW/HI EA/SVB-SW/HI EA/SVB-SW/HI EA/SVB-SW/HI V/SVB-SW/HI V/SVB-SW/HI V/SVB-SW/HI V/SVB-SW/HI ks L T L T L T L T L T L T T--/... I/SVB/HI ) ) T--/... I/SVB/HI ) V/SVB/HI V/SVB/HI I/SVB-SW/HI ) I/SVB-SW/HI ) V/SVB-SW/HI V/SVB-SW/HI Poznámky ) Podle ČSN EN - (VDE část) s červenou ovládací pákou a žlutou objímkou, uzamykatelný v nulové poloze ) S černou ovládací pákou a objímkou, uzamykatelný v nulové poloze ) Skříňka umožňuje použití metrických kabelových průchodek podle ČSN EN, kabelové průchodky strana ) apouzdřené provedení do max. A ) Skříňka bez příruby, s K/N/BR ) S KS-CI a K//BR, IP

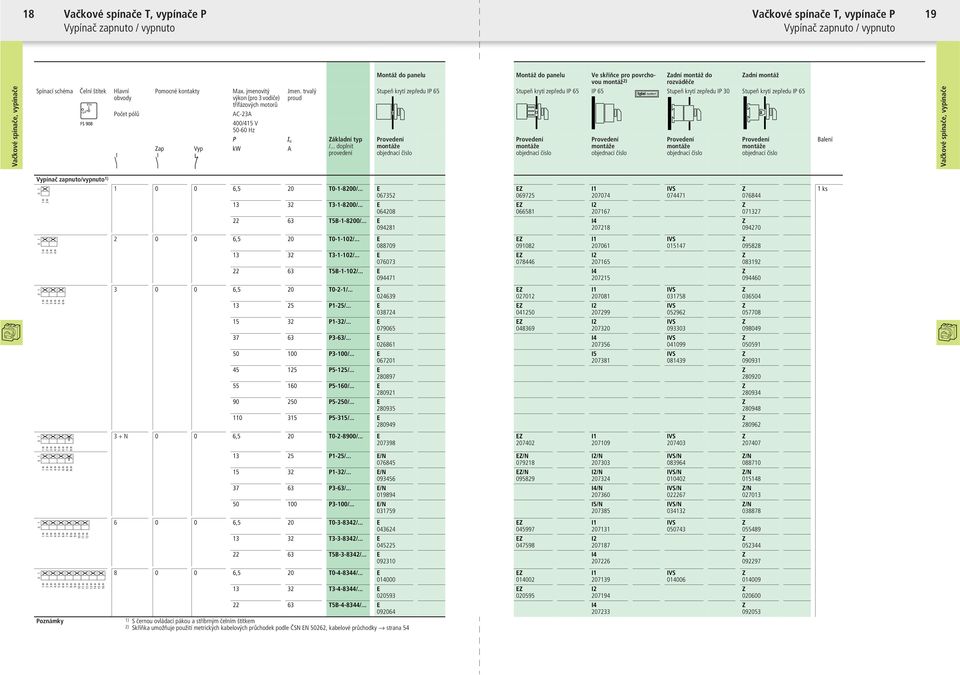

16 Vačkové spínače T, vypínače P Vypínač zapnuto / vypnuto Vačkové spínače T, vypínače P Vypínač zapnuto / vypnuto Spínací schéma Čelní štítek Hlavní obvody ON FS Počet pólů Pomocné kontakty Max. jmenovitý výkon (pro vodiče) třífázových motorů Jmen. trvalý proud AC-A / V - Hz P I u ákladní typ ap Vyp kw A /... doplnit provedení Montáž do panelu Montáž do panelu Ve skříňce pro povrchovou montáž ) adní montáž do rozváděče adní montáž Stupeň krytí zepředu IP Stupeň krytí zepředu IP IP Stupeň krytí zepředu IP Stupeň krytí zepředu IP, T--/... E T--/... E TB--/... E E E I I I ks, T--/... E T--/... E TB--/... E E E I I I, T--/... E P-/... E P-/... E P-/... E P-/... E P-/... E P-/... E P-/... E P-/... E E E E I I I I I + N, T--/... E E I N N P-/... E/N P-/... E/N P-/... E/N P-/... E/N E/N E/N I/N I/N I/N I/N /N /N /N /N /N /N /N /N, T--/... E T--/... E TB--/... E E E I I I Poznámky, T--/... E T--/... E TB--/... E ) S černou ovládací pákou a stříbrným čelním štítkem ) Skříňka umožňuje použití metrických kabelových průchodek podle ČSN EN, kabelové průchodky strana E E I I I

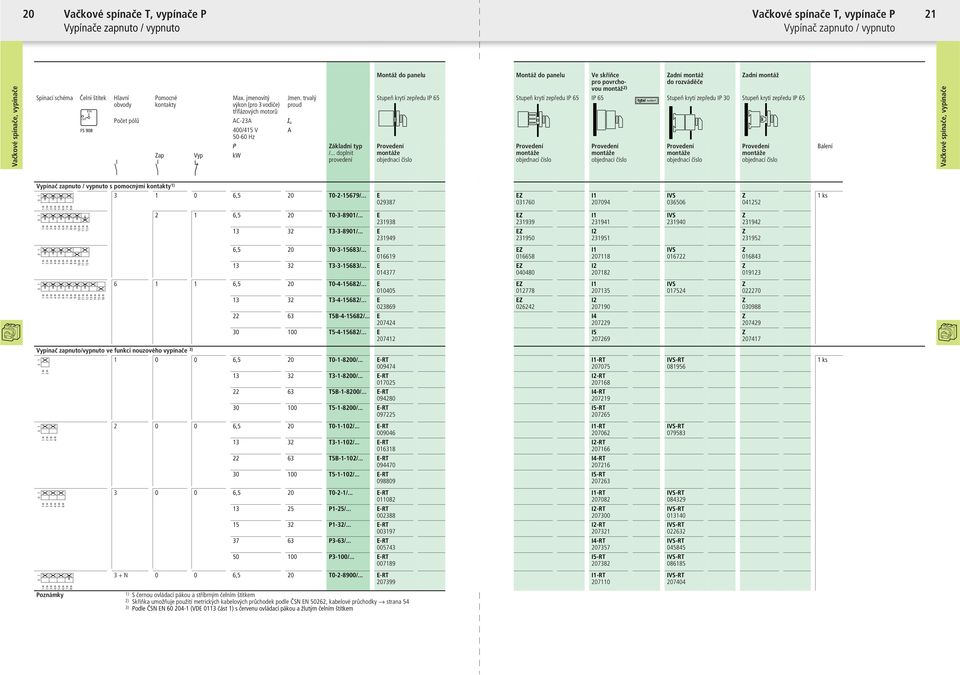

17 Vačkové spínače T, vypínače P Vypínače zapnuto / vypnuto Vačkové spínače T, vypínače P Vypínač zapnuto / vypnuto Spínací schéma Čelní štítek Hlavní obvody ON FS Pomocné kontakty Max. jmenovitý výkon (pro vodiče) třífázových motorů Počet pólů AC-A I u / V A - Hz P ap Vyp kw Jmen. trvalý proud ákladní typ /... doplnit provedení Montáž do panelu Montáž do panelu Ve skříňce pro povrchovou montáž ) adní montáž do rozváděče adní montáž Stupeň krytí zepředu IP Stupeň krytí zepředu IP IP Stupeň krytí zepředu IP Stupeň krytí zepředu IP Vypínač zapnuto / vypnuto s pomocnými kontakty ), T--/... E E I ks, T--/... E T--/... E E E I I, T--/... E T--/... E E E I I, T--/... E T--/... E TB--/... E T--/... E E E I I I I Vypínač zapnuto/vypnuto ve funkci nouzového vypínače ), T--/... E-RT T--/... E-RT TB--/... E-RT T--/... E-RT I-RT I-RT I-RT I-RT -RT ks, T--/... E-RT T--/... E-RT TB--/... E-RT T--/... E-RT I-RT I-RT I-RT I-RT -RT, T--/... E-RT P-/... E-RT P-/... E-RT P-/... E-RT P-/... E-RT I-RT I-RT I-RT I-RT I-RT -RT -RT -RT -RT -RT + N, T--/... E-RT I-RT -RT Poznámky ) S černou ovládací pákou a stříbrným čelním štítkem ) Skříňka umožňuje použití metrických kabelových průchodek podle ČSN EN, kabelové průchodky strana ) Podle ČSN EN - (VDE část ) s červenu ovládací pákou a žlutým čelním štítkem

18 Vačkové spínače T, vypínače P Bezpečnostní vypínač Vačkové spínače T, vypínače P Bezpečnostní vypínač Spínací schéma Čelní štítek Hlavní obvody ON FS Pomocné kontakty Max. jmenovitý výkon (pro vodiče) třífázových motorů Počet pólů AC-A I u / V A - Hz P ap Vyp kw Jmen. trvalý proud Nouzové vypínače ) Bez funkce nouzového vypínače ) ve skříňce ve skříňce pro pro povrchovou montáž povrchovou montáž ) IP IP Bezpečnostní vypínač P-/I-SI P-/I-SI + N P-/I-SI/N + N P-/I-SI/N s pomocnými kontakty P-/I-SI/HI P-/I-SI/HI P-/I-SI P-/I-SI + N P-/I-SI/N + N P-/I-SI/N s pomocnými kontakty P-/I-SI/HI P-/I-SI/HI TB--/I-SI T--/I-SI s pomocnými kontakty TB--/I-SI T--/I-SI s pomocnými kontakty TB--/I-SI T--/I-SI Poznámky N N N N ) Podle ČSN EN - (VDE část ) s červenou ovládací pákou a žlutou objímkou, uzamykatelný v poloze s blokováním víka skříňky ) S černou ovládací pákou a objímkou, uzamykatelný v nulové poloze s blokováním víka skříňky ) Skříňka umožňuje použití metrických kabelových průchodek podle ČSN EN, kabelové průchodky strana P-/I-SI-SW P-/I-SI-SW P-/I-SI/N-SW P-/I-SI/N-SW P-/I-SI/HI-SW P-/I-SI/HI-SW P-/I-SI-SW P-/I-SI-SW P-/I-SI/N-SW P-/I-SI/N-SW P-/I-SI/HI-SW P-/I-SI/HI-SW TB--/I-SI-SW T--/I-SI-SW TB--/I-SI-SW T--/I-SI-SW TB--/I-SI-SW T--/I-SI-SW ks Projektování Vypínače pro údržbu, servis a bezpečnostní vypínače mají stejnou elektrickou funkci. Měly by bezpečně odpojit elektrické zařízení (spotřebič) od sítě na dobu, kdy jsou prováděny opravárenské či údržbářské úkony, a tím zabránit ohrožení lidí, strojů a výrobků.jedná se o hlavní vypínač v krytu = vypínače pro konkrétní elektrický spotřebič, který je zabudován do bezprostřední blízkosti motoru nebo elektrického zařízení. Hlavní vypínače musí umožnit bezpečnou a spolehlivou práci a musí být vyloučena jejich záměna. Použití Pracovníci pro servis a údržbu musí mít zajištěnou ochranu před nedovoleným zapnutím vypínače další osobou použitím max. počtu zámků. Vypínače pro údržbu a servis jsou přídavnými hlavními vypínači ve skříňce, které lze uzamknout visacími zámky. Vybavení přístrojů Bezpečnostní vypínače jsou zabudovány do skříňky a označeny nápisem: "Sicherheitsschalter" na oranžovém štítku na přístroji. Štítky jsou dodávány i v dalších jazycích. Jsou vybaveny červenou pákou a žlutou objímkou s možností uzamčení, pro nouzové vypnutí, podle kategorie zastavení podle ČSN EN / (VDE ). Pokud není vypínač schválen pro nouzové vypnutí, jsou obě části u vypínačů N...šedé (ozn. za lomítkem "- GR") nebo černé u spínačů T...a P... (ozn. za lomítkem "-SW"). Dále jsou vybaveny blokováním odejmutí víka a páky přístroje při použitém zámku. Výběr Vypínače lze volit podle následujících kritérií: ) Pokud je spínač navržen podle výkonu motoru, lze jím tento motor zapínat a vypínat. ) Výkonové údaje platí vždy pro proudové dráhy. Pokud se výkon motoru rozdělí do proudových drah, jako např. u motoru s rozběhem hvězda trojúhelník může být spínán tímto šesti pólovým spínačem, násobný výkon. ) Spínač může být zvolen podle velikosti trvalého proudu tehdy, jestliže je spínač vybaven kontakty pro odpojení zátěže (LA). Kontakty pro odpojení zátěže jsou pomocnými kontakty, které jsou v poloze AP sepnuté a vypnutí se provede v předstihu, takže spínací výkon přebírá v proudovém obvodu stykač a vypínač pro údržbu a servis vypne bez proudu. Při sepnutí do polohy AP sepne LA později nebo současně s hlavními kontakty. U spínačů P a T je pomocný kontakt, u kontaktů N je to zapojení za sebou pomocného kontaktu s předstihem (VHI) a standardních pomocných kontaktů (NHI). ) Pokud je zajištěno spínání bez zátěže, lze výběr spínače uskutečnit také z jmenovitého trvalého proudu. Poloha AP může být uzamčena visacím zámkem (po změně provedení páky) - není přípustné pro vypínače s červenožlutou ovládací pákou. Bezpečnostní vypínač s odpojením zátěže a signalizací L L L N KM Q F F U V W M H H F F O I KM PLSM- B-HS KM A A

19 Vačkové spínače T Přepínač Vačkové spínače T Přepínač Spínací schéma Čelní štítek. Počet pólů Max. jmenovitý výkon (pro vodiče) třífázových motorů AC-A / V - Hz P kw Jmen. trvalý proud I u A ákladní typ /... doplnit provedení Montáž do panelu Montáž do panelu centrální upevnění Ve skříňce pro povrchovou montáž ) adní montáž do rozváděče adní montáž Stupeň krytí zepředu IP Stupeň krytí zepředu IP IP Stupeň krytí zepředu IP Stupeň krytí zepředu IP Přepínač s nulovou polohou ) Skupinový přepínač, hlavní vypínač FS, T--/... E T--/... E TB--/... E ks E E ks I ks I I ks ks ks, T--/... E T--/... E TB--/... E E E ks I ks I I ks, T--/... E T--/... E TB--/... E T--/... E E E ks I ks I I I ks T--/... E/HI T--/... E/HI Netz Notstrom Poznámky, T--/... E FS T--/... E TB--/... E T--/... E, T--/... E FS T--/... E TB--/... E T--/... E NOT- T--/... E STROM NET FS TB--/... E T--/... E ) S černou ovládací pákou a stříbrným čelním štítkem ) Skříňka umožňuje použití metrických kabelových průchodek podle ČSN EN, kabelové průchodky strana E E E E E ks I ks I I I ks I ks I I I ks I I I ks ks

20 Vačkové spínače T Přepínač Vačkové spínače T Přepínač Montáž do panelu Montáž do panelu centrální upevnění Ve skříňce pro povrchovou montáž ) adní montáž do rozváděče adní montá Spínací schéma Čelní štítek Počet pólů Max. jmenovitý výkon (pro vodiče) třífázových motorů Jmen. trvalý proud ákladní typ /... doplnit provedení AC-A / V - Hz P I u kw A Stupeň krytí zepředu IP Stupeň krytí zepředu IP IP Stupeň krytí zepředu IP Stupeň krytí zepředu IP Přepínač s nulovou polohou ) s aretovanou polohou v nule a vratnými polohami a, FS, T--/... E T--/... E, T--/... E T--/... E, T--/... E T--/... E ks E E E E E E ks I I I I I I ks ks ks ks ks Přepínač bez nulové polohy ) přepínač FS, T--/... E T--/... E, T--/... E T--/... E ks E E E E ks I I I I ks ks ks ks TB--/... E, T--/... E T--/... E TB--/... E, T--/... E T--/... E TB--/... E E E E E I ks I ks I I ks I ks I I ks ks Poznámky, T--/... E T--/... E, T--/... E T--/... E, T--/... E T--/... E ) S černou ovládací pákou a stříbrným čelním štítkem ) Skříňka umožňuje použití metrických kabelových průchodek podle ČSN EN, kabelové průchodky strana E E E E E E ks I ks ks ks ks

21 Vačkové spínače T Reverzační přepínač, přepínač hvězda - trojúhelník Vačkové spínače T Reverzační přepínač, přepínač hvězda - trojúhelník Spínací schéma Čelní štítek Počet pólů Max. jmenovitý výkon (pro vodiče) třífázových motorů Jmen. trvalý proud AC-A / V - Hz P I u ákladní typ kw A /... doplnit provedení Montáž do panelu Montáž do panelu centrální upevnění Ve skříňce pro povrchovou montáž ) adní montáž do rozváděče adní montáž Stupeň krytí zepředu IP Stupeň krytí zepředu IP IP Stupeň krytí zepředu IP Stupeň krytí zepředu IP Reverzační přepínač s nulovou polohou ) bez aretace FS, T--/... E T--/... E TB--/... E ks E E ks I ks I I ks ks ks, T--/... E T--/... E TB--/... E E E ks I ks I I ks s aretovanou polohou v nule a vratnými polohami a FS, T--/... E T--/... E TB--/... E ks E E ks I ks I I ks ks ks Y, T--/... E FS T--/... E TB---/... E yd ks E E ks I ks I I ks ks ks Reverzační přepínač hvězda-trojúhelník ) pro směry otáčení y d dy Y FS Y, T--/... E T--/... E ks E E ks ks I ks ks ks dy y d Y Y FS TB--/... E Poznámky ) S černou ovládací pákou a stříbrným čelním štítkem ) Skříňka umožňuje použití metrických kabelových průchodek podle ČSN EN, kabelové průchodky strana

22 Vačkové spínače T Pólový přepínač, reverzační přepínač pólů Vačkové spínače T Pólový přepínač, reverzační přepínač pólů Spínací schéma Čelní štítek Počet pólů Max. jmenovitý výkon (pro vodiče) třífázových motorů Jmen. trvalý proud AC-A / V - Hz P I u ákladní typ kw A /... doplnit provedení Montáž do panelu Montáž do panelu centrální upevnění Ve skříňce pro povrchovou montáž ) adní montáž do rozváděče adní montáž Stupeň krytí zepředu IP Stupeň krytí zepředu IP IP Stupeň krytí zepředu IP Stupeň krytí zepředu IP Pólový přepínač ) dva stupně otáček (dvě rychlosti), jeden směr otáčení, pro dvě oddělená vinutí, T--/... E FS T--/... E TB--/... E ks E E ks I ks I I ks ks ks pro vinutí s jednou odbočkou FS FS, T--/... E T--/... E TB--/... E, T--/... E T--/... E TB--/... E ks E E E E ks I ks I I ks I ks I I ks ks ks ks Reverzační pólový přepínač ) dva stupně otáček (dvě rychlosti), dva směry otáčení, pro vinutí s jednou odbočkou, T--/... E T--/... E FS ks E E ks ks ks ks FS TB--/... E Poznámky ) S černou ovládací pákou a stříbrným čelním štítkem ) Skříňka umožňuje použití metrických kabelových průchodek podle ČSN EN, kabelové průchodky strana

23 Spínací schéma Čelní štítek Počet pólů ákladní typ /... doplnit provedení Montáž do panelu Montáž do panelu - centrální upevnění Stupeň krytí zepředu IP Stupeň krytí zepředu IP IP Ve skříňce pro povrchovou montáž ) adní montáž do rozváděče Stupeň krytí zepředu IP adní montáž Stupeň krytí zepředu IP Stupňový přepínač ) při přepnutí vždy jeden kontakt zůstává zapnutý (bez přerušení kontaktů) s nulovou polohou T--/... E ks E ks I ks ks ks FS T--/... E E I FS FS T--/... E E I FS T--/... E E I T--/... E E I Vačkové spínače T Stupňový přepínač Vačkové spínače T Stupňový přepínač Poznámky Vhodné pro spínání elektronických obvodů Jmenovitý trvalý proud I u A Jmenovitý pracovní proud I e AC- V V A A AC-A A DC- V na kontakt A Další technické údaje strana FS T--/... E E I FS T--/... E E FS FS T--/... E E Poznámky ) S černou ovládací pákou a stříbrným čelním štítkem ) Skříňka umožňuje použití metrických kabelových průchodek podle ČSN EN, kabelové průchodky strana

24 Vačkové spínače T Stupňový přepínač Vačkové spínače T Stupňový přepínač Spínací schéma Čelní štítek Počet pólů Stupňový přepínač ) při přepnutí vždy jeden kontakt zůstává zapnutý (bez přerušení kontaktů) bez nulové polohy ákladní typ /... doplnit provedení Montáž do panelu Montáž do panelu - centrální upevnění Ve skříňce pro povrchovou montáž ) adní montáž do rozváděče adní montáž Stupeň krytí zepředu IP Stupeň krytí zepředu IP IP Stupeň krytí zepředu IP Stupeň krytí zepředu IP T--/... E ks E ks I ks ks ks FS T--/... E E I FS FS T--/... E E I FS T--/... E E I - FS T--/... E E I T--/... E E I FS T--/... E E I FS T--/... E E FS T--/... E E Poznámky Vhodné pro spínání elektronických obvodů Jmenovitý trvalý proud I u A Jmenovitý pracovní proud I e AC- V V A A AC-A A DC- V na kontakt A Další technické údaje strana FS Vypínač zapnuto / vypnuto ) T--/... E ks E ks I ks ks ks FS T--/... E E I T--/... E E I T--/... E E I Poznámky ) S černou ovládací pákou a stříbrným čelním štítkem ) Skříňka umožňuje použití metrických kabelových průchodek podle ČSN EN, kabelové průchodky strana

25 Vačkové spínače T Přepínač, přepínač ručně / automaticky Vačkové spínače T Přepínač, přepínač ručně / automaticky Montáž do panel Montáž do panelu - centrální upevnění Ve skříňce pro povrchovou montáž ) adní montáž do rozváděče Spínací schéma Čelní štítek Počet pólů Stupeň krytí zepředu IP Stupeň krytí zepředu IP IP Stupeň krytí zepředu IP Stupeň krytí zepředu IP ákladní typ /... doplnit provedení adní montáž T--/... E ks E ks I ks ks ks FS T--/... E E I T--/... E E I Přepínač ručně / automaticky ) stupeň krytí zepředu IP s nulovou polohou AUTO HAND HAND AUTO T--/... E ks E ks I ks ks ks AUTO HAND FS T--/... E E I AUTO HAND T--/... E E I Poznámky Vhodné pro spínání elektronických obvodů Jmenovitý trvalý proud I u A Jmenovitý pracovní proud I e AC- V V A A AC-A A DC- V na kontakt A Další technické údaje strana s vratnou polohou ručně AUTO HAND HAND AUTO T--/... E ks E ks I ks ks ks FS AUTO HAND T--/... E ks E ks I ks ks ks s vratnou polohou start START HAND AUTO AUTO HAND START T--/... E ks E ks I ks ks ks bez nulové polohy AUTO HAND FS HAND AUTO T--/... E ks E ks I ks ks ks AUTO HAND FS T--/... E E I AUTO HAND T--/... E E I Poznámky ) S černou ovládací pákou a stříbrným čelním štítkem ) Skříňka umožňuje použití metrických kabelových průchodek podle ČSN EN, kabelové průchodky strana

26 Vačkové spínače T Spínač s vratnou polohou Vačkové spínače T Spínač s vratnou polohou Montáž do panelu Montáž do panelu - centrální upevnění Ve skříňce pro povrchovou montáž ) adní montáž do rozváděče Spínací schéma Čelní štítek Počet pólů Stupeň krytí zepředu IP Stupeň krytí zepředu IP IP Stupeň krytí zepředu IP Stupeň krytí zepředu IP Spínač zapnuto ) ákladní typ /... doplnit provedení adní montáž Poznámky Vhodné pro spínání elektronických obvodů Jmenovitý trvalý proud I u A Jmenovitý pracovní proud I e AC- V V A A AC-A A DC- V na kontakt A Další technické údaje strana spínač s vratnou polohou (poloha ) I T--/... E ks E ks I ks ks ks I FS T--/... E E I I T--/... E E I Spínač zapnuto/vypnuto ) spínač s vratnou polohou (poloha a ) I T--/... E ks E ks I ks ks ks FS Spínač zapnuto/vypnuto ) spínač s vratnou polohou (poloha START) START START T--/... E ks E ks I ks ks ks START FS T--/... E E I START T--/... E E I START START START START FS ovládání reverzačního stykače T--/... E E I Poznámky ) S černou ovládací pákou a stříbrným čelním štítkem ) Skříňka umožňuje použití metrických kabelových průchodek podle ČSN EN, kabelové průchodky strana

27 Vačkové spínače T Univerzální ovládací spínač, kódovací spínač, přepínač zátěže Vačkové spínače T Univerzální ovládací spínač, kódovací spínač, přepínač zátěže Montáž do panelu Montáž do panelu - centrální upevnění Ve skříňce pro povrchovou montáž ) adní montáž do rozváděče Spínací schéma Čelní štítek Počet pólů Stupeň krytí zepředu IP Stupeň krytí zepředu IP IP Stupeň krytí zepředu IP Stupeň krytí zepředu IP Univerzální ovládací spínač ) ákladní typ /... doplnit provedení adní montáž přepínač se polohami v každé poloze jeden kontakt spíná a další zůstává sepnutý pro polohy a a další zůstává sepnutý pro polohy a a další zůstává sepnutý pro polohy a T--/... E ks E ks I ks ks ks FS jako výše, avšak s vratnými polohami (z poloh a ) T--/... E ks E ks I ks ks ks FS Kódovací spínač ) s možností otáčení v obou směrech dokola (bez dorazu) systém BCD kódů T--/... E ks E ks I ks ks ks Poznámky Vhodné pro spínání elektronických obvodů Jmenovitý trvalý proud I u A Jmenovitý pracovní proud I e AC- V V A A AC-A A DC- V na kontakt A Další technické údaje strana FS Přepínač zátěže ) s polohou (spínač ohřevu) T--/... E ks E ks I ks ks ks Poznámky FS ) S černou ovládací pákou a stříbrným čelním štítkem ) Skříňka umožňuje použití metrických kabelových průchodek podle ČSN EN, kabelové průchodky strana

28 Vačkové spínače T Přístrojový přepínač Vačkové spínače T Přístrojový přepínač Montáž do panelu Montáž do panelu - centrální upevnění Ve skříňce pro povrchovou montáž ) adní montáž do rozváděče Spínací schéma Čelní štítek Póly Stupeň krytí zepředu IP Stupeň krytí zepředu IP IP Stupeň krytí zepředu IP Stupeň krytí zepředu IP Voltmetrový přepínač ) L-L L-L L-L L-L L-L L-L FS přepínač sdružených napětí (L/L, L/L, L/L) s nulovou polohou ákladní typ /... doplnit provedení T--/... E ks E ks I ks adní montáž ks ks L-L L-L L-L L-L L-L L-L FS přepínač sdružených napětí (L/L, L/L, L/L) bez nulové polohy T--/... E E I L-N L-N L-N L-N L-N L-N FS přepínač fázových napětí (L/N, L/N, L/N) s nulovou polohou T--/... E E I L-N L-N L-N L-L L-L L-L L-L L-N L-L L-N L-L L-N FS přepínač sdružených napětí (L/L, L/L, L/L) a přepínač fázových napětí (L/N, L/N, L/N) s nulovou polohou T--/... E E I L-N L-N L-N L-L L-L L-L L-L L-L L-L L-N L-N L-N FS přepínač sdružených napětí (L/L, L/L, L/L) a přepínač fázových napětí (L/N, L/N, L/N) bez nulové polohy s možností otáčení v obou směrech dokola T--/... E E I Přepínač pro měření proudu ) s možností otáčení v obou směrech dokola (bez dorazu) pro měření pomocí transformátoru proudu L s nulovou polohou L L L T--/... E L L FS ks E ks I ks ks ks Poznámky Vhodné pro spínání elektronických obvodů Jmenovitý trvalý proud I u A Jmenovitý pracovní proud I e AC- V V A A AC-A A DC- V na kontakt A Další technické údaje strana Přepínač pro měření proudu a napětí ) s možností otáčení v obou směrech dokola (bez dorazu) pro měření pomocí transformátoru proudu s nulovou polohou T--/... E FS ks E ks I ks ks ks Poznámky ) S černou ovládací pákou a stříbrným čelním štítkem ) Skříňka umožňuje použití metrických kabelových průchodek podle ČSN EN, kabelové průchodky strana

29 Vačkové spínače T, vypínače P Uzamykatelné spínače Vačkové spínače T, vypínače P Uzamykatelné spínače Spínací schéma Čelní štítek Počet pólů Max.jmenovitý výkon (pro vodiče) třífázových motorů AC-A / V - Hz Jmenovitý trvalý proud Montáž do panelu Stupeň krytí zepředu IP P I u Typ kw A Uzamykatelné spínače, systém KMS Nouzový vypínač bez funkce nouzového vypnutí se zámkem SVA ) klíč lze vyjmout v poloze a, pokud je klíč v poloze, spínač může být vypnut, ale bez klíče nemůže být znovu zapnut. T--/E/SVA(S) ON FS P-/E/SVA(S) P-/E/SVA(S) T--/E/SVA(S) Vypínač zapnuto/vypnuto bez funkce nouzového vypnutí se zámkem SVA ) klíč lze vyjmout pouze v poloze (viz poloha A). T--/E/SVA(A) ON FS P-/E/SVA(A) P-/E/SVA(A) T--/E/SVA(A) Nouzový vypínač s funkcí nouzového vypnutí se zámkem SVA ) klíč lze vyjmout v poloze a, pokud je klíč vyjmut v poloze, spínač může být vypnut, ale bez klíče nemůže být znovu zapnut. T--/E/SVA(S)-RT FS GE P-/E/SVA(S)-RT P-/E/SVA(S)-RT T--/E/SVA(S)-RT Ve skříňce pro povrchovou montáž ) IP Typ ks T--/I/SVA(S) P-/I/SVA(S) P-/I/SVA(S) T--/I/SVA(S) ks T--/I/SVA(A) P-/I/SVA(A) P-/I/SVA(A) T--/I/SVA(A) ks T--/I/SVA(S)- RT P-/I/SVA(S)-RT P-/I/SVA(S)-RT T--/I/SVA(S)- RT ks adní montáž Stupeň krytí zepředu IP Typ ks T--//SVA(A) P-//SVA(A) P-//SVA(A) T--//SVA(A) ks ks Poznámky A B R Q C D E P N Písmena kódů uzamykatelných poloh spínače (S) v typovém označení u vypínače pro nouzové vypnutí - jen při použití čelního štítku FS GE F L M G H K J Vypínač s funkcí nouzového vypnutí s možností uzamknutí visacím zámkem SVC ) zámek může být použit v poloze a, pokud je zámek použit v poloze, spínač může být vypnut, ale bez odejmutí zámku nemůže být znovu zapnut uzamykatelný max. visacími zámky. T--/E/SVC(S)-RT P-/E/SVC(S)-RT FS GE P-/E/SVC(S)-RT T--/E/SVC(S)-RT ks T--/I/SVC(S)-RT P-/I/SVC(S)-RT P-/I/SVC(S)RT T--/I/SVC(S)-RT ks Vypínač zapnuto/vypnuto bez funkce nouzového vypnutí s ovládáním klíčem S-T ) klíč může být vyjmut pouze v poloze (poloha A) ON. T--/E/S ks T--/I/S ks T--//S ks FS Poznámky ) S černou ovládací pákou a stříbrným čelním štítkem ) Podle ČSN EN - (VDE část ) s červenou ovládací pákou a žlutým čelním štítkem ) Skříňka umožňuje použití metrických kabelových průchodek podle ČSN EN, kabelové průchodky strana

30 Vačkové spínače T, vypínače P Čelní štítky Vačkové spínače T, vypínače P Čelní štítky Standardní čelní štítek lze popsat laserem Čelní štítek nouzového vypínače Prázdný štítek lze gravírovat Nestandardní čelní štítek Typová velikost spínače Rozměry štítku (Š x V x H) Typ mm Standardní čelní štítky P, T, TB x (do rámečku x ) FS(*)-P T, T, P x (do rámečku x ) FS(*)-T Typ ks FSGE-P ks FSGE-T Typ ks FS-ALU-P ks FS-ALU-T TM x (do rámečku x ) FS-TM-E TM x (do rámečku x ) FS-TM-E Typ ks FS-SOND-ERSTBESTELLUNG-P ks FS-SOND-ERSTBESTELLUNG-T ks FS-SOND-TM-E ks FS-SOND-TM-E ks ks ks ks Standardní stříbrné čelní štítky s černým popisem I pro nestandardní spínače se doporučuje použít zobrazené standardní čelní štítky. U standardních spínačů mohou být nabízené čelní štítky na základě doplňku v typovém označení u objednávky vyměněny za čelní štítky, které jsou vyobrazeny zde (neplatí u T, T a TM). Předpokladem je, že musí souhlasit úhel spínání, počet spínacích poloh a nulová poloha. Příklad: T--/E+FS Úhel spínání ON Úhel spínání AUTO MAN START FORW. REV. Úhel spínání AUS AUTO HAND AUS EIN HAND AUTO HAND AUTO STOP SLOW STOP FAST ON ON STOP STOP L-N SLOW FAST REV. FORW. L-N L-N NOT- STROM AUS LANG- SCHNELL SAM AUS EIN L-N L-N L-N Y STOP START ON ON ON START STOP RUN L-L L-L L-L HAND AUTO STOP SLOW SLOW FAST FAST HALT LINKS RECHTS AUF U Y Y S-O R-O T-O HALT U- VOR. RUCK TRIP CLOSE L-L L-L L-L Y Y AUS EIN STOP START HAND AUTO AUF U AUF AB UP DOWN SLOW STOP START START RUN RUN STOP START + NET HEIUNG- NOTSCHALTER AUF HALT AB AUF AB HALT LINKS RECHTS L L L AUS HAND AUTO T R S AUTO AUS HAND L L FAST HAND L AUTO U AUTO AUF AUS LOW MED. HIGH Y Y Y L-L L-L L-L L-N L-N L-N R-S T-O S-T T-R R-O S-O HAND STOP HAND FORW. REV. AUTO AUTO START RAISE S-T R-S LOWER T-R LINKS RECHTS START START L-L L-L L-N L-L START START L-N L-N L-L L-N AUS EIN STOP FORW. REV. START START L-L L-N L-L L-N L-L L-N STOP START L-L L-N L-L L-N L-L L-N STOP FORW. REV. AUTO HAND START START R-S R-O S-T S-O T-R T-O L-L L-L L-L START L-L L-L L-L R-S R-S S-T S-T T-R T-R L-L L-L L-L L-N L-N L-N START HAND AUTO Nestandardní čelní štítky Popis podle údajů (je nutné dodržovat maximální počet znaků na popisové pole). První objednávka podle formuláře - Objednávka nestandardních čelních štítků (str. ). Pro dodatečné objednání stačí čelního štítku. Cena nestandardních čelních štítků je již zahrnuta v ceně nestandardních spínačů T, T a T(B). Pro následující objednávku použijtee FS(*)-T. Standardní čelní štítky jsou tříděny podle číselného označení čelních štítků: Y S-T Y Y R-S T-R T-O R-O S-O HALT HALT HAND AUTO U- VOR. LINKS RECHTS T R RUCK START START S AUS HAND AUS AUS STOP STOP AUTO ON LINKS RECHTS LANG- SCHNELL AUTO AUTO MAN FORW. REV. SLOW FAST FORW. REV. AUS EIN AUS EIN SAM HAND AUTO AUTO HAND HAND AUTO U AUF AUS ON Y AUF Y START U L-L L-N L-L L-N L-L L-N SLOW STOP FAST ON ON START STOP RUN LOW MED. HIGH + AUF AB STOP SLOW SLOW FAST FAST STOP HAND AUTO HALT LINKS RECHTS UP DOWN L AUF L-L L L HALT AB L-L L-L AUF L-N L-N AB L-N R-S S-T T-R NET R-S S-T T-R S-T START Y Y R-S T-R L L Y HEIUNG- L NOTSCHALTER NOT- STROM L-L L-L L-L START START STOP START START RUN RUN L-L L-L L-N L-L STOP FORW. REV. START R-O START START L-N L-N L-N L-L L-L L-L L-N L-L L-N L-N L-N L-N L-N STOP START L-L L-L L-L L-L L-N L-L L-N L-L L-N L-N HAND AUTO L-N L-N L-L L-L L-L L-L L-L L-L S-O STOP T-O START AUTO HAND HAND AUTO HAND STOP START STOP START SLOW FAST START RAISE LOWER AUS AUTO HAND HAND AUTO AUS STOP FORW. START AUF EIN REV. START ON U R-S R-O S-T S-O T-R T-O TRIP EIN AUS ON CLOSE AUTO Úhel spínání

31 Vačkové spínače T, vypínače P Příslušenství Vačkové spínače T, vypínače P Příslušenství Použitelný pro Klíč lze vyjmout v poloze Typ Poznámky Ovládání klíčem S-T, stupeň krytí zepředu IP se klíči Klíč je vyjímatelný ve všech polohách ámkový systém KMS : zámkový systém s individuálním klíčem, který není použitelný pro systémy univerzálního klíče. ámkový systém KMS, zámkový systém KMS : zámkový systém s individuálním klíčem, který není použitelný pro systémy univerzálního klíče. Klíč je vyjímatelný v uvedených polohách ámkový systém KMS : spínač se štítem FS použitý jako hlavní vypínač pro typy: T--... až T--.../I,.../E; T--... až T--.../I; T--... až T--.../E; P-.../I,.../E ámkový systém KMS, zámkový systém KMS : zámkový systém není použitelný pro systémy univerzálního klíče. SA(...) = systém univerzálního klíče s bezpečnostním certifikátem, objednávka pouze se schématem univerzálního klíče (formulář FO ), v případě dodatečných objednávek je nutné uvést položky ze schématu univerzálního klíče, např.(a-/) ) T-.../E,.../I,.../ max. konstrukčních jednotek T-.../E,.../I,.../ max. konstrukčních jednotek P-.../E,.../I,.../ T-.../E,.../I,.../ max. konstrukčních jednotek T-.../E,.../I,.../ max. konstrukčních jednotek P-.../E,.../I,.../ Polohy, v kterých lze vyjmout klíč jsou volitelné při montáži Polohy, v kterých lze vyjmout klíč jsou vytvořeny podle objednávky S-T S-SOND-KMS(*)-T S(*)-T S(*)-SOND-KMS(*)-T S(*)-SOND-SA(*)-T ks S-T je použitelný pro spínače P-..T- až TO- a T.. až T... Klíč nahrazuje páčku, bez klíče nelze provést zapnutí. ks Spínací poloha je indikována na přístroji. V obvyklých případech může být klíč vyjmut v libovolné poloze, při použití spínače se štítkem FS pouze v nulové poloze. Polohy mohou být stanoveny i dodatečně pomocí sady kroužků VR-T (str. ). Spínací úhel je určen spínačem. Při dodatečné montáži je nutné použít čelní štítek spínače. ámkový systém: standardně KMS (zámek CES). ks Uzamykatelné spínače SVA-T, stupeň krytí zepředu IP se klíči Klíč je vyímatelný ve všech polohách ámkový systém KMS : zámkový systém s individuálním klíčem, který není použitelný pro systémy univerzálního klíče. ámkový systém KMS, zámkový systém KMS : zámkový systém s individuálním klíčem, který není použitelný pro systémy univerzálního klíče. Klíč je vyímatelný v uvedených polohách. ámkový systém KMS : spínače se štítky FS mohou být použity jako hlavní vypínače pro T--... až T--.../I,.../E; T až T--.../I; T--... až T--.../E; P-.../I,.../E ámkový systém KMS, zámkový systém KMS : zámkový systém s individuálním klíčem, který není použitelný pro systémy univerzálního klíče. SA(...) = systém univerzálního klíče s bezpečnostním certifikátem, objednávka pouze se schématem univerzálního klíče (formulář FO ), v případě dodatečných objednávek je nutné uvést položky ze schématu univerzálního klíče, např.(a-/) ) T-.../E,.../I,.../ T-.../E,.../I,.../ P-.../E,.../I,.../ T-.../E,.../I,.../ T-.../E,.../I,.../ P-.../E,.../I,.../ Polohy, v kterých lze vyjmout klíč jsou volitelné při montáži Polohy, v kterých lze vyjmout klíč jsou vytvořeny podle objednávky SVA-T SVA-SOND-KMS(*)-T SVA(*)-T SVA(*)-SOND-KMS(*)-T SVA(*)-SOND-SA(*)-T ks SVA-T je použitelný pro spínače T, T a P. Spíná se ovládací páčkou. Otočením klíče se uzamkne a klíč lze ks vyjmout. V běžných případech jsou všechny polohy uzamykatelné. Při dodatečné montáži je nutné použít čelní štítek spínače. ámkový systém: standardně KMS (zámek CES). Jednotlivé polohy jsou s pomocí sady kroužků VR-T uzamykatelné i dodatečně. V polohách, které nejsou uzamykatelné, nelze vyjmout klíč. U uzamknutých rozsahů spínání lze bez klíče spínat pouze v rámci uzamknutého rozsahu. Uzamykatelné polohy nebo oblasti spínání musejí být označeny podle následujícího schématu : ks Příklad : SVA(A)-T = pouze poloha A je uzamknuta Příklad : SVA(A,E)-T = polohy A a E jsou uzamknuty Příklad : SVA(A-J)-T = oblast spínání A až J je uzamknuta Příklad : SVA(S)-T = hlavní spínač, ve funkci nouzového vypínače podle ČSN EN - (VDE část ) s červenou páčkou a žlutým čelním štítkem v provedení jako nouzový vypínač, uzamykatelný v poloze A a E, z polohy E může být ještě spínán do polohy A, ale již nikoli z A do E. V případě dodatečné je nutné použít čelní štítek spínače, pro nouzový vypínač (označen S) je nutné použít štítek FSGE. Příklad objednávky: P-/-RT+SVA(S)-T. A B R Q C D E P N (S) v typovém označení u vypínače pro nouzové vypnutí - jen při použití čelního štítku FS GE Příklad objednávky: SVA(A-G)-SOND-SA(A-/)-T F L M G H K J Uzamykatelné spínače SVC-T, možnost uzamčení visacím zámkem, stupeň krytí zepředu IP Uzamčenou polohu je možné zajistit max. visacími zámky Všechny polohy jsou uzamykatelné Určité polohy nebo rozsahy jsou uzamykatelné. T-.../E,.../I,.../ T-.../E,.../I,.../ P-.../E,.../I,.../ Spínače se štítkem FS jsou pro použití hlavního vypínače: T--... až T--.../I,.../E T--... až T--.../I T--... až T--.../E P-.../I,.../E Uzamykatelné polohy jsou volitelné při montáži. Uzamykatelné polohy jsou vytvořeny podle objednávky. SVC-T SVC(*)-T ks SVC-T je možné doplnit ke spínači T, T a P. Spíná se ovládací páčkou. Uzamkne se stisknutím tlačítka, které je uzamykatelné - zámky. V běžných případech jsou všechny ks polohy uzamykatelné. Při zadání SVC(...)-T jsou uzamykatelné pouze uvedené polohy nebo rozsahy. U uzamknutých rozsahů lze bez de zámku spínat pouze v rámci uzamknutého rozsahu. Uzamykatelné polohy nebo rozsahy u SVC(...)-T a uzamknutá poloha u DTV(...)-T musejí být označovány stejně jako u SVA(...)-T podle následujícího schématu : Příklad : SVC(A)-T = pouze poloha A je uzamykatelná Příklad : SVC(A-J)-T = poloha A a E jsou uzamykatelné Příklad : SVC(A-J)-T = rozsah A-J je uzamykatelný Příklad : DTV(G)-T = je nutné stisknout blokovací tlačítko, aby bylo možné spínat v této poloze. Příklad : SVC(S)-T = hlavní spínač, pro aplikaci jako nouzový vypínač podle ČSN EN - (VDE část ) s červenou ovládací pákou a žlutým čelním štítkem v provedení jako nouzový vypínač, uzamykatelný v poloze A a E, z polohy E může být ještě spínán do polohy A, ale již nikoli z A do E. V případě dodatečné provedení nouzového vypínače (označen S) je nutné použít čelní štítek FSGE. Příklad objednávky: P-/-RT+SVC(S)-T A B R Q C D E P N F L M G H K J Poznámky ) U dodatečných objednávek je nutné objednávat klíče samostatně strana
