1 DMTME-96 2CSG133030R4022 M DMTME-I CSG163030R4022 M Instrukce pro obsluhu a montáž Model DMTME-96 : Jedná se o trojfázový multimetr urený pro panelovou montáž, používaný také v jednofázových sítích, se tymi LED displeji k mení hlavních elektrických veliin ( vetn maximálních/minimálních/stedních hodnot nkterých elektrických parametr). Všechny elektrické veliiny lze zobrazit stlaením píslušných tlaítek. Model DMTME-I : Jedná se o multimetr pro panelovou montáž se stejnými charakteristikami jako pedchozí model, se sériovým rozhraním RS485 (s galvanickým oddlením) a dvma pulzními výstupy pro ítání spoteby inné a jalové energie. Pístroj je ideálním prostedkem pro monitorování sítí a pro ukládání rzných úrovní spoteby). Hlavní funkce Sledování mení a indikace elektrické veliiny, která je zobrazena rozsvícením píslušné LED Rozmry 96x96mm Mení skutené efektivní hodnoty (True RMS) Vysoká pesnost mení díky technice pevzorkování (oversampling) a automatické kalibraci Celkem 68 mení vetn funkcí analyzátoru výkonu Možnost volby standardní zobrazené stránky (default page) z nastavovacího menu (setup). Ta se zobrazí po jedné minut neinnosti. Automatická detekce smru toku micím transformátorem proudu (CT) Pouze pro model DMTME-I Generace pulz spojených s ítáním trojfázové inné a jalové energie, které jsou pímo úmrné spoteb energie a mže je volit uživatel Sériové rozhraní RS485

2 Mené elektrické veliiny (Zobrazená suma Σ je vztažena k trojfázovému mení uvažované elektrické veliiny) Sdružené naptí (VL-L) VL1-L2, VL2-L3, VL3-L1 Naptí v jednofázových a trojfázových VL1-N, VL2-N, VL3-N, ΣV (VL-N a ΣV) Proud v jednofázových a trojfázových I1, I2, I3, ΣI (A a ΣA) Kmitoet Hz inný výkon v jednofázových a trojfázových W1, W2, W3, ΣW (W a ΣW) Jalový výkon v jednofázových a trojfázových VAr1, VAr2, Var3, ΣVar (Var a ΣVar) Zdánlivý výkon v jednofázových a trojfázových VA1, VA2, VA3, ΣVA (VA a ΣVA) Úiník/cos ϕ v jednofázových a trojfázových PF1, PF2, PF3, ΣPF s píslušným znaménkem (+ = induktivní, - = kapacitní) Elektromry inné a jalové energie v jednofázových a kwh-l1, kwh-l1, kwh-l1, ΣkWh-3P trojfázových ( prbžné sledování na kvarh-l1, kvarh-l1, kvarh-l1, ΣkVArh-3P displejích L1, L2 a L3) ZOBRAZENÉ MAXIMÁLNÍ HODNOTY Fázové naptí (VL-N) VL1-N, VL2-N, VL3-N (MAX) Fázový proud (A) inný výkon v jednofázových a trojfázových (W a ΣW) Jalový výkon v jednofázových a trojfázových (Var a ΣVar) Zdánlivý výkon v jednofázových a trojfázových (VA a ΣVA) I1, I2, I3 (MAX) W1, W2, W3, ΣW (MAX) VAr1, VAr2, Var3, ΣVar (MAX) VA1, VA2, VA3, ΣVA (MAX) ZOBRAZENÉ MINIMÁLNÍ HODNOTY Fázové naptí (VL-N) VL1-N, VL2-N, VL3-N (MIN) Fázový proud (A) I1, I2, I3 (MIN) Trojfázový inný výkon (ΣW) ΣW(MIN) Trojfázový jalový výkon (ΣVar) ΣVAr(MIN) Trojfázový zdánlivý výkon (ΣVA) ΣVA(MIN) Zobrazení stední hodnoty ( perioda integrace je 15 minut) inný výkon v jednofázových a trojfázových W1, W2, W3, ΣW (AVG) (W a ΣW) Jalový výkon v jednofázových a trojfázových VAr1, VAr2, Var3, ΣVar (AVG) (Var a ΣVar) Zdánlivý výkon v jednofázových a trojfázových (VA a ΣVA) VA1, VA2, VA3, ΣVA (AVG) ÍTAE (POITADLA) ASU Hodiny (hodiny a minuty); Lze je resetovat z menu pro nastavení (prbžné sledování na displejích L1, L2 a L3) Poitadlo se zptným odpotem (hodiny a minuty), urené jako pipomínka pro údržbu. V okamžiku kdy poítadlo dosáhne nuly se na displeji objeví záporné hodnoty, které indikují prodlevu od naprogramovaného okamžiku, kdy doba již uplynula (prbžné sledování na displejích L1, L2 a L3) Pozn.: Pi první instalaci nebo též chybné obsluze i jiných událostech nebo vlivem poruchy nevolatilní pamti (E2PROM; neztrácí obsah po odpojení napájecího naptí) se provoz pístroje zastaví a na prvních tech displejích se objeví INI a za tím následuje interní identifikaní kód. Pro zptné nastavení (reset) výchozích parametr stlate libovolné tlaítko. Parametry mže uživatel mnit podle poteby.

3 pístroje L1, L2, L3 Displej pro vizualizaci elektrických parametr každé jednotlivé fáze, elektromr a asových íta (hodnoty energie a asu jsou zobrazeny v rostoucí posloupnosti na displejích L1, L2 a L3). Svítící bod, na tetím displeji vpravo, bliká pi komunikaci po sériovém rozhraní RS485 ( pouze u modelu DMTME-I ) tvrtý displej pro vizualizaci elektrických parametr trojfázového systému Tlaítko pro snímání parametr každé jednotlivé fáze a elektromr, zobrazených na displejích L1, L2, L3 (1). Pokud je stlaíte a necháte stlaené, zobrazí se pedcházející stránka. Tlaítko pro snímání elektrických parametr trojfázové sít, zobrazených na displeji 4 () a poítadel asu. Pokud je stlaíte a necháte stlaené, zobrazí se pedcházející stránka. 9 LED pro identifikaci elektrických parametr zobrazených na prvních tech displejích L1, L2, L3 () 7 LED pro identifikaci elektrických parametr zobrazených na tvrtém displeji () Tlaítko pro nastavení zobrazení maximálních hodnot elektrických parametr ( LED MAX zapnuto), minimálních hodnot ( LED MIN zapnuto) a stedních hodnot- vypoítaných v asovém intervalu 15 minut (AVERAGE, LED MIN a MAX zapnuty souasn). Když LED pro zobrazení zvoleného typu vizualizace svítí, je možno stlaováním tlaítek a sekvenn snímat rzné elektrické parametry. LED pro identifikaci násobku elektrických parametr, zobrazených na obou zobrazovacích jednotkách a ( k = 10 3, M = 10 6 ). LED pro identifikace maximálních/minimálních/stedních hodnot, zobrazených na obou zobrazovacích jednotkách a

4 Vstup do menu pro nastavování je možný souasným stlaením tlaítek a Instrukce pro montáž a ) Umístte pístroj do otvoru v panelu tak, aby jeho hrana byla zárove s panelem b) Upevnte ervené úchyty do otvor v pouzde [1] c) Úchyty zatlate úpln dovnit [2] tak, aby hrana pístroje byla zárove s panelem, takže úchyty budou zcela uzamené v hebenové ásti pouzdra (vytáhnte vertikální poutko ven k jejich odemknutí; západka bude uvolnna z hebenové ásti a úchyty bude možno pohybovat v úchytech pouzdra) Zapojení svorkovnice Zdroj 0 0 zdroj zdroj zdroj Proudové vstupy Napové vstupy S2-I1 S2-vstup I1 N N-vstup voltmetru S1-I1 (*) S1-vstup I1 L1 L1-vstup voltmetru S2-I2 S2-vstup I2 L2 L2-vstup voltmetru S1-I2 (*) S1-vstup I2 L3 L3-vstup voltmetru S2-I3 S1-I3 (*) S2-vstup I3 S1-vstup I3 RS485 OUT1-OUT2 A+ (**) A (+) RS485 OUT1-1 (**) 1 pulzní výstup 1 B- (**) B (-) RS485 OUT1-2 (**) 2 pulzní výstup 1 C (**) Stínní OUT2-1 (**) 1 pulzní výstup 2 OUT2-2 (**) 2 pulzní výstup 2 (*) y S1-1, S1-2 a S1-3 musí být pipojeny k nulovému vodii, píp. mohou být pipojeny na zem za pedpokladu, že rozdíl potenciál mezi zemí a nulou je malý. (**) Svorky A+, B-, C, OUT1-1, OUT1-2, OUT2-1 a OUT2-2 jsou pouze u modelu DMTME-I Pozn.: Konektor pro proudové vstupy se skládá z výsuvné svorky, kterou lze pišroubovat k pístroji; svorkovnice by mla být po instalaci zamknuta, aby bylo zabránno jejímu náhodnému vyjmutí. Rozmry svorek: 2,5 mm 2 ( vyjma RS485 a výstup OUT1 a OUT2)

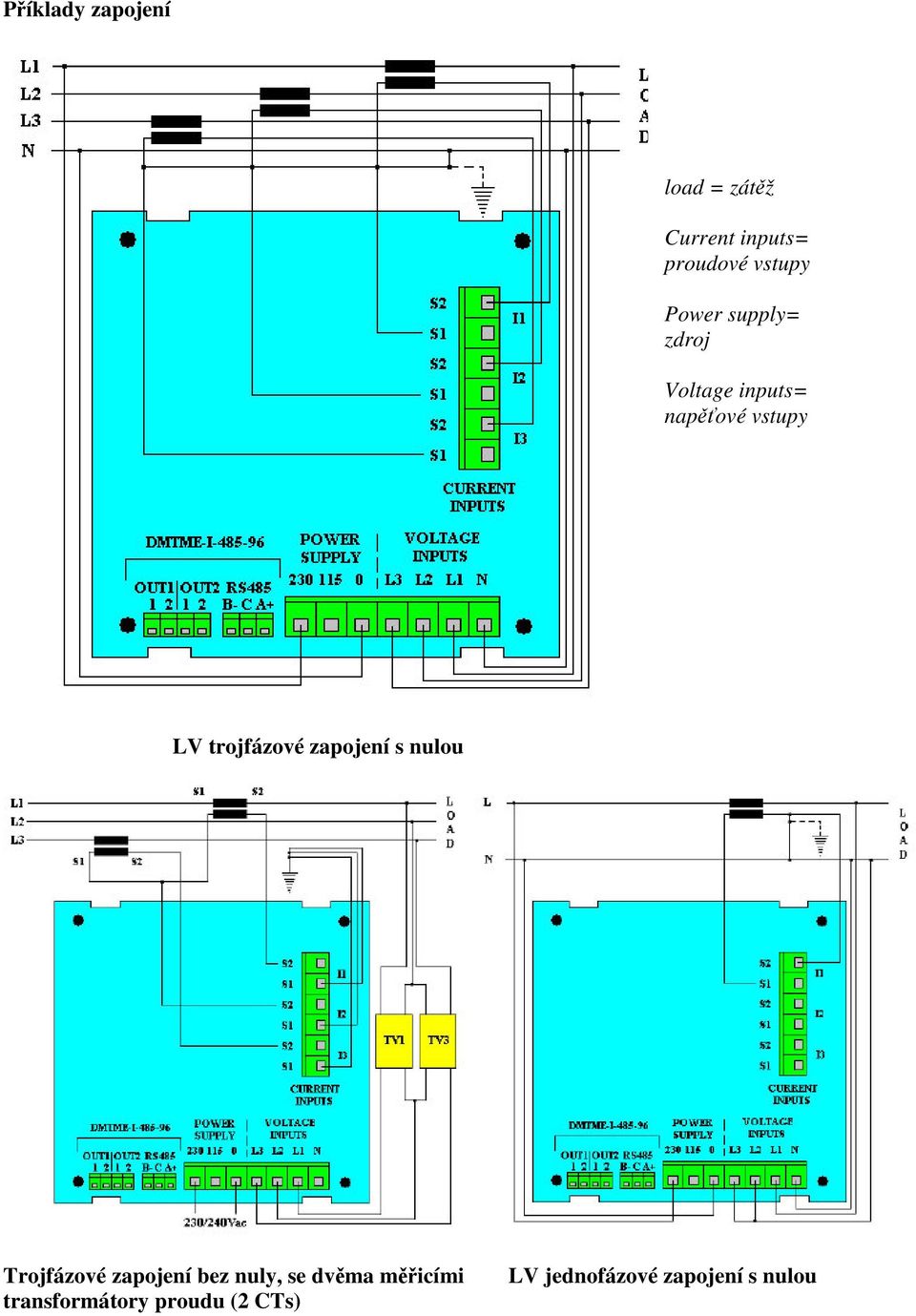

5 Píklady zapojení load = zátž Current inputs= proudové vstupy Power supply= zdroj Voltage inputs= napové vstupy LV trojfázové zapojení s nulou Trojfázové zapojení bez nuly, se dvma micími transformátory proudu (2 CTs) LV jednofázové zapojení s nulou

6 Pozn.: V jednofázových zapojeních nemají význam sdružené veliiny. Nastavovací menu pístroje (setup) Pro vstup do nastavovacího menu pístroje stlate souasn tlaítka a. Po zobrazení SETUP na prvních tech displejích stisknte tlaítko. V nastavovacím menu mají uvedená tlaítka následující funkce : Navyšuje zvolené parametry (rychlé projíždní pi stlaení); na stránkách pro zptné nastavení výchozích parametr umožuje reset vybraných parametr. Snižuje zvolené parametry (rychlé projíždní pi stlaení) Potvrdí zmny a pejde na další stránku; po stlaení a podržení se zobrazí pedcházející stránka. Zobrazené stránky v nastavovacím menu jsou následující (v uvedeném poadí) : Ct rat : nastavení pevodu micích transformátor proudu (KA). Nastavitelná hodnota se pohybuje v intervalu , nastavení od výrobce má hodnotu 1. Pokud máte nap. micí transformátor proudu 800/5A, nastavte hodnotu 160. Ut rat : nastavení pevodu micích transformátor naptí (KV). Nastavitelná hodnota se pohybuje v intervalu 1 500, nastavení od výrobce má hodnotu 1. PULSE : pouze u modelu DMTME-I : pípustné hodnoty jsou 10, 100, 1.00K (1000) nebo 10.0K (10000) Wh/pulz (VArh/pulz), nastavení od výrobce má hodnotu 10. PrOt : pouze u modelu DMTME-I : volba komunikaního protokolu pro sériové rozhraní RS485; 0 = ASCII protokol (vyhrazeno pro interní použití), 1 = protokol Modbus- RTU, nastavení od výrobce má hodnotu 1. Id Adr : pouze u modelu DMTME-I : adresa pístroje pro komunikaci se sériovým rozhraním RS485, promnná je v intervalu 1 až 247 (protokol Modbus-RTU) a 1 až 98 (protokol ASCII), nastavení od výrobce má hodnotu 31. baud : pouze u modelu DMTME-I : rychlost komunikace sériového rozhraní RS485; je možno nastavit následující hodnoty: 2.4, 4.8, 9.6, 19.2, kde íselné hodnoty odpovídají rychlostem 24000bps, 4800bps, 9600bps a 19200bps, nastavení od výrobce má hodnotu 9600bps (8 bit) PArItY : pouze u modelu DMTME-I : je možno nastavit následující hodnoty: O = lichá, E = sudá, n = není; výchozí = n. STOP : pouze u modelu DMTME-I : stop bity; je možno nastavit následující hodnoty: 1, 2 ( s paritou = n), 1 ( s paritou = O, E, n); výchozí je 1. PAG a PAG 4. : nastavení ísla standardní zobrazené stránky. Na prvních tech displejích lze nastavit hodnotu 0 až 15, nastavení od výrobce má hodnotu 1. Na tvrtém displeji lze nastavit hodnotu 0 až 7, nastavení od výrobce má hodnotu 1; 0 = zstává zachována poslední zvolená stránka. t2 : nastavení (v hodinách) hodnoty ítae se zptným odetem t2. Nastavení od výrobce má hodnotu (1 rok).

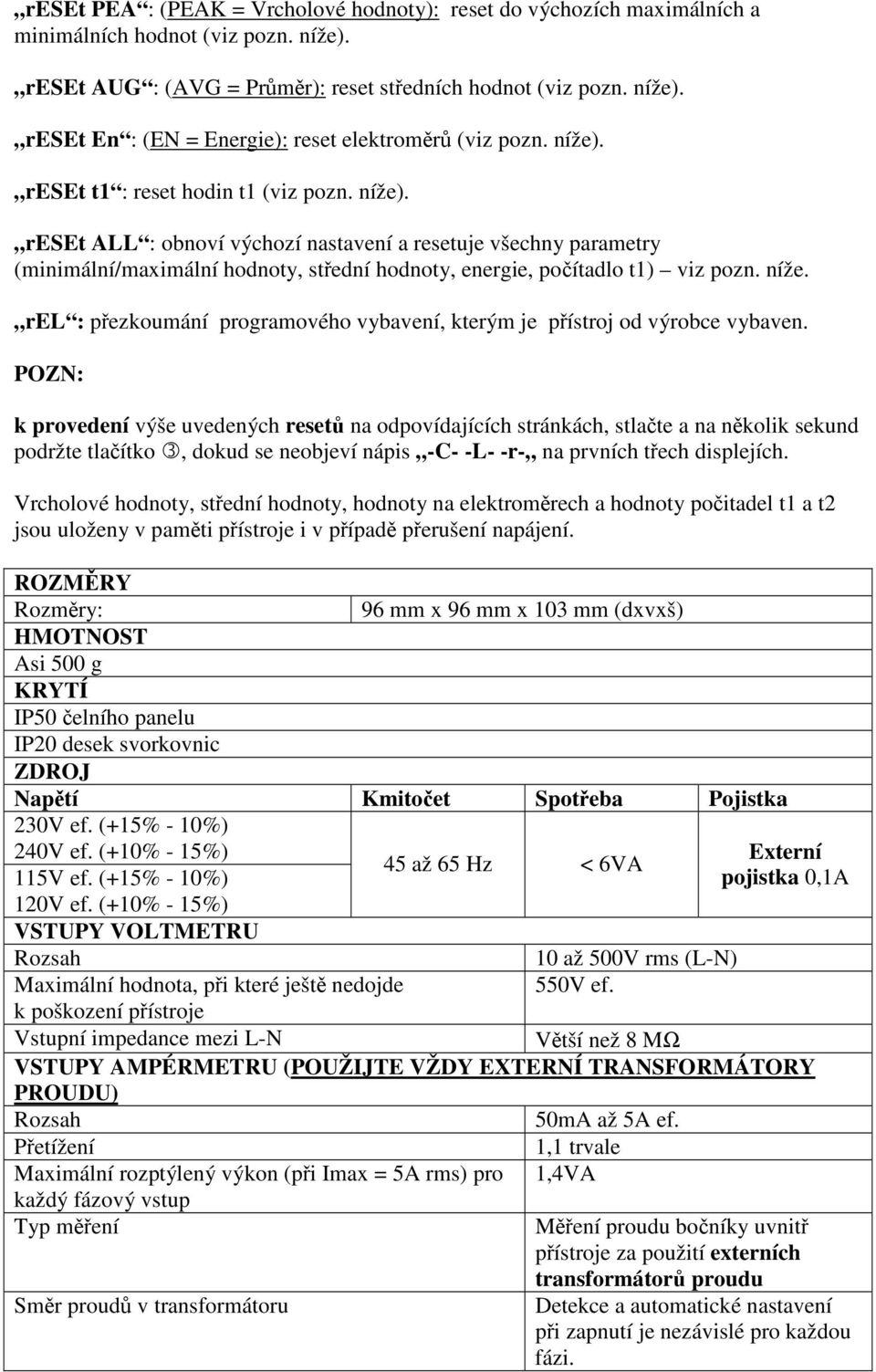

7 reset PEA : (PEAK = Vrcholové hodnoty): reset do výchozích maximálních a minimálních hodnot (viz pozn. níže). reset AUG : (AVG = Prmr): reset stedních hodnot (viz pozn. níže). reset En : (EN = Energie): reset elektromr (viz pozn. níže). reset t1 : reset hodin t1 (viz pozn. níže). reset ALL : obnoví výchozí nastavení a resetuje všechny parametry (minimální/maximální hodnoty, stední hodnoty, energie, poítadlo t1) viz pozn. níže. rel : pezkoumání programového vybavení, kterým je pístroj od výrobce vybaven. POZN: k provedení výše uvedených reset na odpovídajících stránkách, stlate a na nkolik sekund podržte tlaítko, dokud se neobjeví nápis -C- -L- -r- na prvních tech displejích. Vrcholové hodnoty, stední hodnoty, hodnoty na elektromrech a hodnoty poitadel t1 a t2 jsou uloženy v pamti pístroje i v pípad perušení napájení. ROZMRY Rozmry: 96 mm x 96 mm x 103 mm (dxvxš) HMOTNOST Asi 500 g KRYTÍ IP50 elního panelu IP20 desek svorkovnic ZDROJ Naptí Kmitoet Spoteba Pojistka 230V ef. (+15% - 10%) 240V ef. (+10% - 15%) 115V ef. (+15% - 10%) 120V ef. (+10% - 15%) 45 až 65 Hz < 6VA Externí pojistka 0,1A VSTUPY VOLTMETRU Rozsah 10 až 500V rms (L-N) Maximální hodnota, pi které ješt nedojde 550V ef. k poškození pístroje Vstupní impedance mezi L-N Vtší než 8 MΩ VSTUPY AMPÉRMETRU (POUŽIJTE VŽDY EXTERNÍ TRANSFORMÁTORY PROUDU) Rozsah 50mA až 5A ef. Petížení 1,1 trvale Maximální rozptýlený výkon (pi Imax = 5A rms) pro 1,4VA každý fázový vstup Typ mení Mení proudu boníky uvnit pístroje za použití externích transformátor proudu Smr proud v transformátoru Detekce a automatické nastavení pi zapnutí je nezávislé pro každou fázi.

8 PESNOST MENÍ Naptí Proud inný výkon Kmitoet ELEKTROMR Maximální hodnota energie jedné fáze Maximální hodnota energie tí fází Pesnost Tída 1 PRACOVNÍ PODMINKY Pracovní teplota 0 C až 50 C Teplota skladování -10 C až 60 C Relativní vlhkost ± 0,5% z MH ± 1digit na rozsazích 10V AC až 500V AC ef. VL-N ± 0,5% z MH ± 1digit na rozsahu 50mA až 5A ef. ± 1% ± 0,1% z MH (od cosϕ = 0,3 ind. do cosϕ = -0,3 kap.) 40,0 až 99,9 Hz: ± 0,2% ± 0,1Hz 100 až 500 Hz: ± 0,2% ± 1Hz 4249,9 MWh (MVArh) s KA = KV = ,9 MWh (MVArh) s KA = KV = 1 max. 90% (bez kondenzace vodních par) pi 40 C REFERENCE NA NORMY ELEKTRICKÁ BEZPENOST: smrnice EC. 73/23/CEE týkající se nízkého naptí (smrnice pro nízká naptí) ELEKTROMAGNETICKÁ KOMPATIBILITA: smrnice EC. 89/336/CEE týkající se Elektromagnetické kompatibility NASTAVOVACÍ MENU Parametry Pípustné hodnoty Nastavení od výrobce Pevod micích transformátor naptí Pevod micích transformátor proudu Programovatelná hodnota pulz (pouze u modelu DMTME-I ) Typ sériového protokolu (pouze u modelu DMTME-I ) Adresa analyzátoru (pouze u modelu DMTME-I ) Baud rate pro sériovou linku RS485 (pouze u modelu DMTME-I ) Parita pro sériovou linku RS485 (pouze u modelu DMTME-I ) Stop bity pro sériovou linku RS485 (pouze u modelu DMTME-I ) PAG (standardní stránka prvních tí displej) 1 až až , 100, 1.000, Wh/imp (VArh/imp) 0 = ASCII vyhrazeno pouze pro interní použití 1 = Modbus-RTU ASCII Prot.: 1 až 98 Modbus-RTU Prot.: 1 až , 4.8, 9.6, 19.2 (nap. 9.6 znaí rychlost 9600bit/s) O = lichá, E = sudá, n = žádná 1, 2 (s paritou = n) 1 (s paritou = O, E, n) 0 až 15 (0 = zstane poslední n 1 1

9 PAG 4. (standardní stránka tvrtého displeje) Hodiny (hodiny a minuty) íta se zptným odetem ( hodiny a minuty) Perioda výpotu stedních hodnot zobrazená stránka) 0 až 7 (0 = zstane poslední zobrazená stránka) Poítadlo lze resetovat z menu pro nastavení Poátení nastavení v hodinách: 1 až (asi 3,5 roku) - 15 minut 1 Poitadlo pracuje v rozsahu: 0 až (hodin) (asi 1140 let) 8760 hodin (1 rok) Rev.A. S pihlédnutím k vývoji norem a výrobk si výrobce vyhrazuje právo kdykoliv zmnit specifikace produktu popsaného v této literatue. Doporuujeme ovit si je pedem.
