1 Návod k montáži a údržbě Nástěnný plynový kondenzační kotel Logamax plus GB022-24(K) Pro odbornou firmu Před zahájením montáže a údržby pozorně pročtěte /03 CZ

2 Obr. 1 Přehledné vyobrazení kotle Logamax plus GB022 2 Logamax plus GB022-24(K) - Změny za účelem technického vylepšení vyhrazeny.

3 Legenda k přehlednému znázornění kotle Logamax plus GB022 (kombinované přístroje): 1 sada s hořákovou hlavicí 2 ionizační elektroda 3 termostat hořáku 4 žhavicí zapalovačí elektroda 5 automatický odvzdušňovač 6 bezpečnostní čidlo 7 rychlouzávěr krytu výměníku tepla 8 deskový výměník tepla 9 sifon 10 čidlo teploty na výstupu 11 omezovač množství vody 12 tlakoměr (u kombinovaných přístrojů) 13 přípojka přívodu spalovacího vzduchu / odvodu spalin 14 ventilátor 15 rám 16 jednotka plyn/vzduch 17 průzor 18 plynová armatura 19 výměník tepla, 20 plynové potrubí 21 typový štítek přístroje 22 sací hrdlo ventilátoru 23 potrubí odvodu spalin 24 bezpečnostní omezovač teploty spalin (STB) 25 oběhové čerpadlo 26 vedení odtoku pojistného ventilu 27 typový štítek kategorie plynu 28 svorkovnice 29 DBA ("Dedicated" Brenner Automat jednoúčelový hořákový automat) Logamax plus GB022-24(K) - Změny za účelem technického vylepšení vyhrazeny. 3

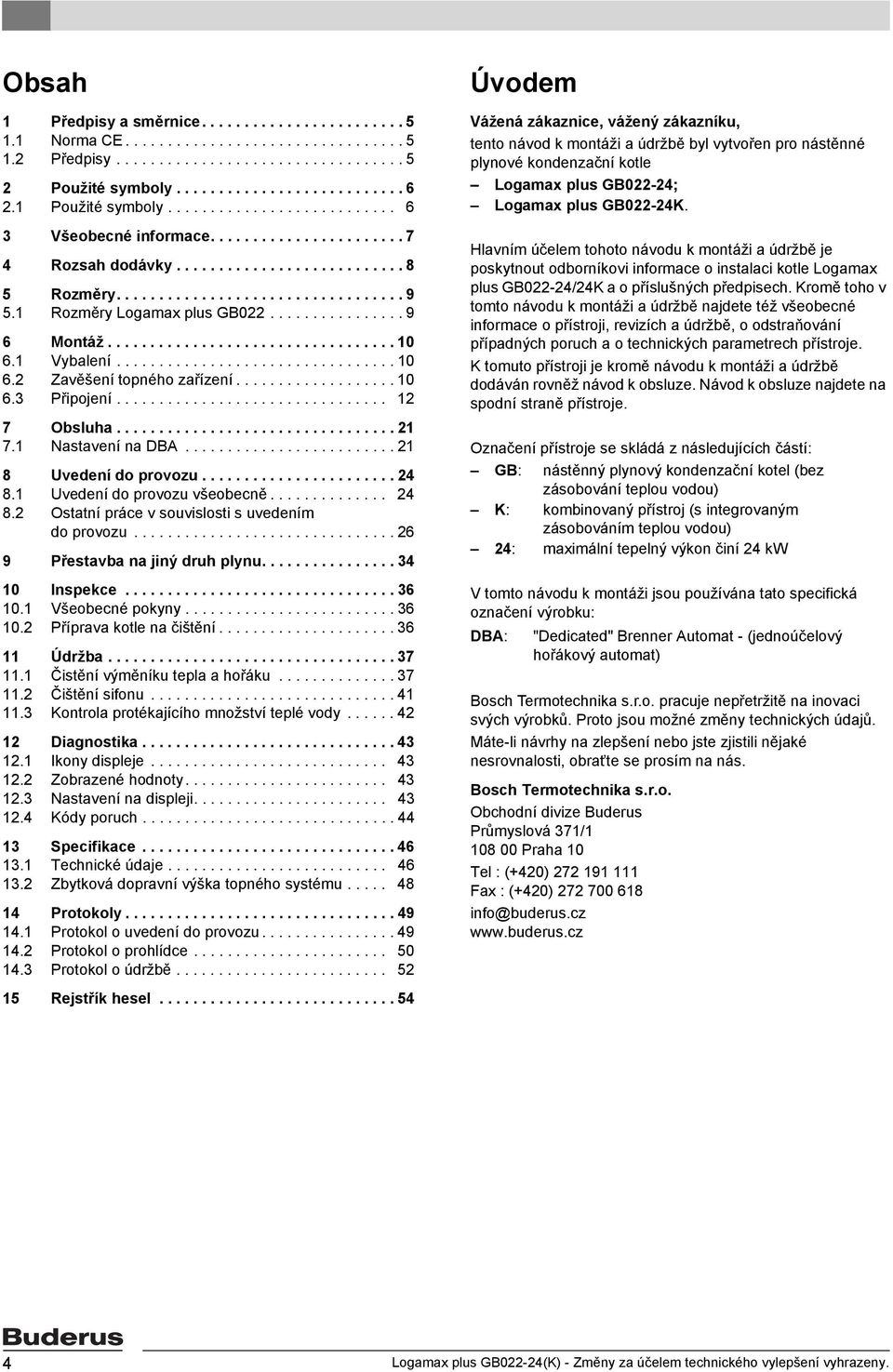

4 Obsah 1 Předpisy a směrnice Norma CE Předpisy Použité symboly Použité symboly Všeobecné informace Rozsah dodávky Rozměry Rozměry Logamax plus GB Montáž Vybalení Zavěšení topného zařízení Připojení Obsluha Nastavení na DBA Uvedení do provozu Uvedení do provozu všeobecně Ostatní práce v souvislosti s uvedením do provozu Přestavba na jiný druh plynu Inspekce Všeobecné pokyny Příprava kotle na čištění Údržba Čistění výměníku tepla a hořáku Čištění sifonu Kontrola protékajícího množství teplé vody Diagnostika Ikony displeje Zobrazené hodnoty Nastavení na displeji Kódy poruch Specifikace Technické údaje Zbytková dopravní výška topného systému Protokoly Protokol o uvedení do provozu Protokol o prohlídce Protokol o údržbě Rejstřík hesel Úvodem Vážená zákaznice, vážený zákazníku, tento návod k montáži a údržbě byl vytvořen pro nástěnné plynové kondenzační kotle Logamax plus GB022-24; Logamax plus GB022-24K. Hlavním účelem tohoto návodu k montáži a údržbě je poskytnout odborníkovi informace o instalaci kotle Logamax plus GB022-24/24K a o příslušných předpisech. Kromě toho v tomto návodu k montáži a údržbě najdete též všeobecné informace o přístroji, revizích a údržbě, o odstraňování případných poruch a o technických parametrech přístroje. K tomuto přístroji je kromě návodu k montáži a údržbě dodáván rovněž návod k obsluze. Návod k obsluze najdete na spodní straně přístroje. Označení přístroje se skládá z následujících částí: GB: nástěnný plynový kondenzační kotel (bez zásobování teplou vodou) K: kombinovaný přístroj (s integrovaným zásobováním teplou vodou) 24: maximální tepelný výkon činí 24 kw V tomto návodu k montáži jsou používána tato specifická označení výrobku: DBA: "Dedicated" Brenner Automat - (jednoúčelový hořákový automat) Bosch Termotechnika s.r.o. pracuje nepřetržitě na inovaci svých výrobků. Proto jsou možné změny technických údajů. Máte-li návrhy na zlepšení nebo jste zjistili nějaké nesrovnalosti, obraťte se prosím na nás. Bosch Termotechnika s.r.o. Obchodní divize Buderus Průmyslová 371/ Praha 10 Tel : (+420) Fax : (+420) Logamax plus GB022-24(K) - Změny za účelem technického vylepšení vyhrazeny.

5 Předpisy a směrnice 1 1 Předpisy a směrnice 1.1 Norma CE 1.2 Předpisy Normy Jako odborný řemeslník a/nebo vlastník jste povinen zajistit, aby celé zařízení vyhovovalo platným (bezpečnostním) předpisům, které jsou zahrnuty v dále uvedených dokumentech. Místně platné protipožární předpisy, předpisy dodavatelů plynu a obcí. Směrnice o plynových přístrojích č. 90/396/EHS. Směrnice o účinnosti 92/42/EHS. Směrnice o elektromagnetické kompatibilitě 89/336/EHS. Směrnice pro nízká napětí 73/23/EHS. EN 437: Testovací plyny, zkušební tlaky, kategorie přístrojů. EN 483: Kotle na plynná paliva Kotle typu C s jmenovitým tepelným zatížením 70 kw nebo nižším. EN 625: Kotle na plynná paliva Zvláštní požadavky na kombinované kotle s jmenovitým tepelným příkonem nejvýše 70 kw provozované za účelem přípravy teplé vody. EN 677: Kotle na plynná paliva, zvláštní požadavky na kondenzační kotle s jmenovitým příkonem maximálně 70 kw Prostor umístění Tento výrobek odpovídá svojí konstrukcí a způsobem provozu příslušným evropským směrnicím i doplňujícím specificky národním požadavkům. Shoda byla prokázána udělením značky CE. Prohlášení o shodě výrobku je zájemcům k dispozici na internetové adrese nebo si je lze vyžádat u příslušné pobočky Buderus. Info: Údaje uvedené na typovém štítku kotle jsou směrodatné a je třeba je respektovat! Vznětlivé materiály nebo kapaliny nesmějí být skladovány nebo používány v blízkosti přístroje. Prostor umístění kotle musí chráněn před mrazem a být vždy dobře větraný. Kotel nesmí být instalován nebo používán v prašném či chemicky agresivním prostředí, jako jsou lakovny, kadeřnické salony, v blízkosti smetišt nebo v místech, v nichž jsou skladovány nebo používány látky, jako je trichloretylen nebo halogenové uhlovodíky (např. ve sprejích, určitých druzích klihu, určitých rozpouštědlech a čisticích prostředcích, barvách) nebo jiné agresivní chemické prostředky. Bezporuchový provoz a dlouhá životnost kotle jsou tím ohroženy i v případě jeho umístění v uzavřeném prostoru. Za této situace je nejlepší uzavřít prostor umístění hermeticky od okolního prostředí a intenzivně jej větrat čerstvým venkovním vzduchem. Kotel se smí instalovat výhradně v zavěšené poloze na stěnu nebo na upevňovací profil. Aby se zabránilo přístupu ke kotli z jeho zadní strany, musí být stěna, na kterou má být kotel zavěšen, uzavřená. Je-li konstrukce stěny nebo podlahy prostoru umístění kotle tenká, je z důvodu rezonance možná zvýšená hlučnost. V tom případě doporučujeme použít upevňovací konstrukci Přívod spalovacího vzduchu a odvod spalin Budete-li kotel instalovat jako otevřený přístroj, musíte prostor umístění vybavit potřebnými otvory pro přívod spalovacího vzduchu Kvalita otopné vody Potrubí před plněním systému důkladně propláchněte. Jako plnicí a doplňovací vodu pro topný systém používejte výhradně neupravenou vodu z vodovodu. Nevhodná otopná voda podporuje tvorbu kalu a koroze. To může vést k poruchám kotle a k poškození výměníku tepla. Není dovoleno upravovat vodu chemickými prostředky, jako například prostředky pro zvýšení resp. snížení ph (chemickými přísadami a/nebo inhibitory), nemrznoucími prostředky nebo změkčovači vody. Naměřená hodnota ph otopné vody by se měla pohybovat mezi 7 a 8,5. Není-li tomu tak, obrat te se prosím na zákaznický servis značky Buderus Materiály pro potrubí systému vytápění Pokud jsou v topném systému, např. u podlahového vytápění, použita plastová potrubí, pak tato potrubí musejí mít kyslíkovou bariéru. Není-li tomu tak, je nutné kotlový okruh od zbývajícího topného systému oddělit deskovým výměníkem tepla Provádění prací na kotli Provádění instalačních, údržbových prací, prací spojených s uvedením kotle do provozu i všech případných oprav je dovoleno pouze autorizovaným odborníkům. K tomu je nutné používat výhradně originální příslušenství a díly předepsané firmou značky Buderus Frekvence údržby Jedenkrát za dva roky je nutné pověřit autorizovanou instalatérskou nebo servisní firmu provedením údržby Rozsah použití Kotel slouží výhradně k ohřevu otopné vody centrálních otopných systémů a/nebo zařízení k ohřevu teplé vody. Logamax plus GB022-24(K) - Změny za účelem technického vylepšení vyhrazeny. 5

6 2 Použité symboly 2 Použité symboly 2.1 Použité symboly Výstražné pokyny Výstražné pokyny jsou v textu označeny výstražným trojúhelníkem podloženým šedou barvou a opatřeny rámečkem. Hrozí-li nebezpečí úrazu elektrickým proudem, je vykřičník ve výstražném trojúhelníku nahrazen symbolem blesku. Signální výrazy na začátku výstražného upozornění označují druh a závažnost následků, které mohou nastat, nebudou-li dodržena opatření k odvrácení nebezpečí. UPOZORNĚNÍ znamená, že může dojít k materiálním škodám. POZOR znamená, že může dojít k lehkým nebo středně těžkým poraněním osob. VÝSTRAHA signalizuje nebezpečí vzniku těžkého poranění osob. NEBEZPEČÍ znamená, že může dojít k poranění osob ohrožující život. Důležité informace Důležité informace neobsahující ohrožení člověka nebo materiálních hodnot jsou označeny vedle uvedeným symbolem. Od ostatního textu jsou nahoře a dole odděleny čárami. 6 Logamax plus GB022-24(K) - Změny za účelem technického vylepšení vyhrazeny.

7 Všeobecné informace 3 3 Všeobecné informace Zabezpečení proti mrazu U kotlů není nutné umíst ovat žádné zabezpečení vůči mrazu. Tato pojistka je zabudována společně s čidlem teploty na výstupu. Pojistka proti mrazu zapíná kotel při teplotě vody vněm 7 C a při teplotě vody 17 C jej vypíná. Topný systém vůči mrazu chráněn není. Doby doběhu čerpadla přes topný systém je 5 minut. Regulace typu ZAP/VYP Kotel pracuje v zásadě v kombinaci se všemi obvyklými beznapět ovými regulacemi typu ZAP/VYP bez tepelně urychlujícího prvku (anticipační odpor). Zvolíte-li takovouto regulaci, nevyužijete zvláštní výhodu tohoto kotle, spočívající v modulovaném provozu na základě teploty prostoru nebo na základě ohniskové čáry. To se negativně projeví na komfortu a spotřebě energie. Modulovaná regulace Nejlepší regulace je dosahováno pomocí modulovaných regulátorů teploty Logamatic RC, vyvinutých firmou Bosch Termotechnika s.r.o., speciálně pro tento přístroj. Zde dochází digitální cestou k nepřetržité výměně dat mezi kotlem (DBA = Dedicated Brenner Automat) a modulovaným regulátorem teploty RC. Kotel je tak schopen přizpůsobit svůj generovaný výkon optimálně výkonu požadovanému modulovaným regulátorem teploty RC. Tak je třeba rozumět pojmu "modulace". Modulovaný princip zvyšuje komfort tím, že udržuje rovnoměrnou teplotu prostoru a snižuje spotřebu plynu. Modulované regulátory teploty RC jsou napájeny prostřednictvím kotle elektricky. Další informace o montáži, nastaveních a obsluze různých modulovaných regulací najdete v dokumentaci příslušných modulovaných regulací. Metoda testování čerpadla Jestliže kotel nebyl po delší dobu v provozu, uskuteční se každých 24 hodin automaticky protočení čerpadla na dobu 10 sekund. Okamžik, kdy má být tato aktivace provedena je určen momentem, v němž se kotel připojí k sít ovému napětí. Po přerušení sít ového napětí krátkým vytažením zástrčky ze zásuvky, nebo když se po delší době (>24 hodin) uskuteční požadavek na vytápění, dojde k provedení kompletního testu. Logamax plus GB022-24(K) - Změny za účelem technického vylepšení vyhrazeny. 7

8 4 Rozsah dodávky 4 Rozsah dodávky Rozsah dodávky topných zařízení ( obr. 2). Obr. 2 Rozsah dodávky Vysvětlení: 1 plynový kondenzační kotel v horní části obalu: - 1 sít ová zástrčka - 2 šrouby k upevnění nástěnného držáku - 2 hmoždinky - 2 podložky - nálepka o ovedení do provozu - druhý typový štítek - 1 klíč na otopná tělesa 2 nástěnný držák 3 přiložená dokumentace: 1 návod k montáži a údržbě 1 návod k obsluze (nalepen pod kotlem) 1 schéma zapojení 1 montážní šablona Spolu s kotlem Logamax plus GB se dodává: - tlakoměr s plnicím a vypouštěcím kohoutem - přechodový souosý konektor externího čidla teploty zásobníku - ohebná hadice pro odvod kondenzátu Spolu s kotlem Logamax plus GB022-24K se dodává: - tlakoměr s připojovacím potrubím - ohebná hadice pro odvod kondenzátu 8 Logamax plus GB022-24(K) - Změny za účelem technického vylepšení vyhrazeny.

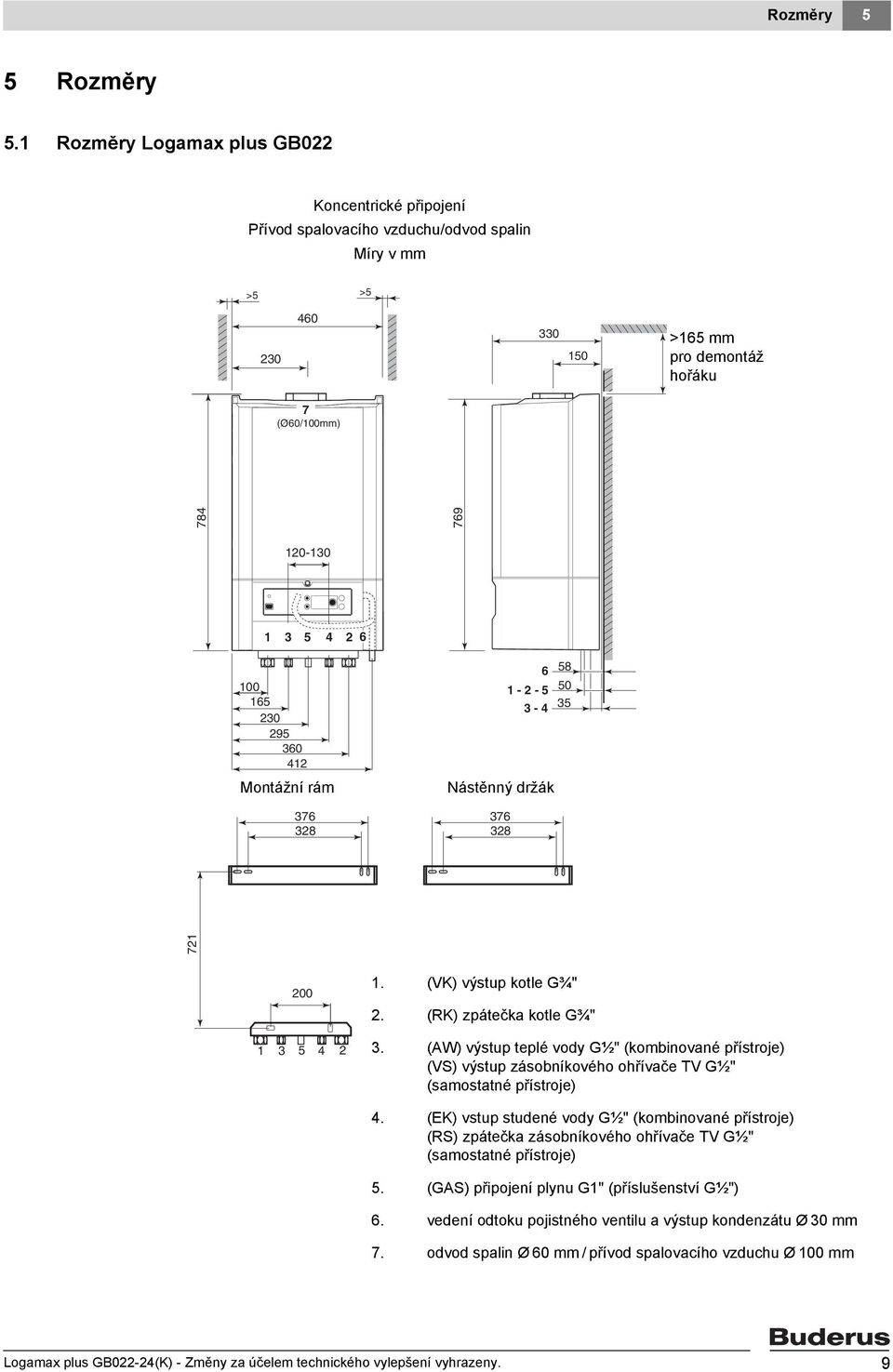

9 Rozměry 5 5 Rozměry 5.1 Rozměry Logamax plus GB022 Koncentrické připojení Přívod spalovacího vzduchu/odvod spalin Míry v mm >5 > >165 mm pro demontáž hořáku 7 (Ø60/100mm) Montážní rám Nástěnný držák (VK) výstup kotle G¾" 2. (RK) zpátečka kotle G¾" 3. (AW) výstup teplé vody G½" (kombinované přístroje) (VS) výstup zásobníkového ohřívače TV G½" (samostatné přístroje) 4. (EK) vstup studené vody G½" (kombinované přístroje) (RS) zpátečka zásobníkového ohřívače TV G½" (samostatné přístroje) 5. (GAS) připojení plynu G1" (příslušenství G½") 6. vedení odtoku pojistného ventilu a výstup kondenzátu Ø 30 mm 7. odvod spalin Ø 60 mm / přívod spalovacího vzduchu Ø 100 mm Logamax plus GB022-24(K) - Změny za účelem technického vylepšení vyhrazeny. 9

10 6 Montáž 6 Montáž 6.1 Vybalení POZOR! Styroporové dno chránící připojovací hrdla odstraňte až před montáží kotle. POZOR! Během instalačních prací doporučujeme chránit kotel a přípojky před znečištěním stavebním prachem např. tím, že jej zakryjete fólií a přelepíte lepicí páskou POZOR! Obalový materiál zlikvidujte ve spolupráci s recyklační firmou. 6.2 Zavěšení topného zařízení Ke kotli je standardně dodáván nástěnný držák. Postupujte přitom takto: Nástěnný držák namontujte na stěnu ( obr. 3). Pro (de)montáž hořáku během (servisních) prací je zapotřebí minimální volný prostor nad kotlem 165 mm. Obr. 3 Nástěnný držák 10 Logamax plus GB022-24(K) - Změny za účelem technického vylepšení vyhrazeny.

11 Montáž 6 Klíčem k odvzdušnění otopného tělesa povolte pojistný šroub a sejměte opláštění ( obr. 4). Zavěste kotel do nástěnného držáku ( obr. 3). Obr. 4 Odstranění opláštění Montážní připojovací lišta (příslušenství) Za účelem omezení rizika krádeže kotle v neobydlených budovách lze připevnit montážní připojovací lištu. Montážní připojovací lišta umožňuje předběžnou instalaci přípojek a pozdější montáž kotle. Tuto montážní připojovací lištu je možné předem objednat ve vašem velkoobchodě nebo u zastoupení značky Buderus. Při použití montážní připojovací lišty postupujte takto: Na stěnu namontujte nástěnný držák ( obr. 3). Spodní stranu montážní připojovací lišty namontujte pomocí montážní šablony (viz rozsah dodávky). Na kotel ( obr. 5) namontujte spojky (1 a 2: G¾", 3 a 4: G½" a 5 (plyn): G1" vnější rozměr). Výstup a zpátečku vytápění, teplo a studenou vodu a plynové přípojky připojte na montážní připojovací lištu. (při přejímce budovy nebo přímo) Odstraňte styroporové dno kotle. Kotel připojte na spodní stranu montážní připojovací lišty ( obr. 5). Při sešroubování použijte dodaná těsnění. Klíčem k odvzdušnění otopného tělesa povolte pojistný šroub a sejměte opláštění ( obr. 4). Zavěste kotel do nástěnného držáku ( obr. 3) mm Obr. 5 Montážní připojovací lišta a přípojky 1 (VK) výstup kotle 2 (RK) zpátečka kotle 3 (AW) výstup teplé vody (kombinované přístroje) / (VS) výstup zásobníkového ohřívače TV (samostatné přístroje) 4 (EK) vstup studené vody (kombinované přístroje) / (RS) zpátečka zásobníkového ohřívače TV (samostatné přístroje) 5 (GAS) připojení plynu 6 výstup kondenzátu a vedení odtoku pojistného ventilu Logamax plus GB022-24(K) - Změny za účelem technického vylepšení vyhrazeny. 11

12 6 Montáž 6.3 Připojení Připojení na přívod vody Připojení potrubí vytápění Tyto přípojky pro potrubí výstupu a zpátečky topného systému se nacházejí na spodní straně kotle ( obr. 5). Připojovací rozměry jsou obsahuje kapitola 5. Pod kotel doporučujeme do výstupu a zpátečky namontovat servisní kohouty. UPOZORNĚNÍ! Před připojením kotle na topný systém je nutné potrubí a otopná tělesa důkladně propláchnout! Celý obsah soustavy nechejte alespoň třikrát protéct topným systémem. Potrubí připojte bez pnutí. Do zpátečky nainstalujte filtr nečistot. Připojení přepouštěcího ventilu Topná zařízení jsou vybavena přepouštěcím ventilem. Přepouštěcí ventil zaručuje průtok kotlem, pokud nebude průtok topným systémem. Proto je instalace přepouštěcího ventilu v topném systému zbytečná. Připojení externího, nepřímo vyhřívaného zásobníku vytápění Topné zařízení je standardně vybaveno zabudovaným třícestným ventilem. Motor třícestného ventilu je na přání. Topné zařízení lze připojit na nepřímo vyhřívaný zásobník TV ( obr. 5, [3] a [4]). Nebude-li se ke kotli připojovat žádný zásobník TV, mělo by se na přípojku VS a RS ( obr. 5, [3] a [4]) namontovat zkratovací potrubí (na přání). Třícestný ventil je na straně vytápění připojen takto ( obr. 6): AB : výstup topné zařízení A : výstup zásobník B : výstup k topnému systému Topné zařízení je standardně vybaveno zabudovanou regulací přednostního spínání zásobníku. Nepřímo vyhřívaný zásobník TV musí být vybaven čidlem teploty zásobníku (příslušenství). Elektrické připojení třícestného ventilu a čidla teploty zásobníku viz odstavec "Připojení externích elektrických komponent" na str. 19 a viz též dodané "schéma zapojení". Připojení expanzní nádoby Velikost expanzní nádoby zvolte na základě teploty otopné vody, celkového obsahu vody v topném systému a statického tlaku otopné vody. Topné zařízení je vybaveno zabudovanou expanzní nádobou. Tato expanzní nádoba má obsah 7,5 litrů a přetlak 0,75 barů. Pokud se expanzní nádoba umíst uje mimo kotel, musí být připojena do vratného toku. Pokud se pod kotle umíst ují uzavírací ventily, je nutné expanzní nádobu připojit mezi uzavírací ventil a kotel. Otopná voda se tak může rozpínat i při zavřeném uzavíracím ventilu. B AB A Obr. 6 Montáž třícestného ventilu 12 Logamax plus GB022-24(K) - Změny za účelem technického vylepšení vyhrazeny.

13 Montáž 6 Připojení pojistného ventilu Aby se zabránilo přílišnému stoupání tlaku v topném systému, je do něj nutné nainstalovat pojistný ventil. Topné zařízení s vedením odtoku o Ø30 mm je na straně otopného okruhu vybaveno zabudovaným pojistným ventilem ( obr. 5, [6]). Vedení odtoku pojistného ventilu se nachází na pravé spodní straně kotle. Připojení vedení odtoku viz str. 15, obr. 12. Při použití v topném systému není tedy zapotřebí žádný pojistný ventil. Připojení tlakoměru (kombinované přístroje) Topné zařízení je dodáváno s tlakoměrem s plnicím a vypouštěcím kohoutem. Ten lze namontovat místo zaslepovací zátky ( obr. 7, [1]). 1 Obr. 7 Poloha zaslepovací zátky u kombinovaných přístrojů Postupujte přitom takto: Odstraňte pojistný kolíček. Odstraňte prostřední zaslepovací zátku. Namontujte tlakoměr s plnicím a vypouštěcím kohoutem ( obr. 8). Opět nasaďte pojistný kolíček. Obr. 8 Montáž plnicího kohoutu Logamax plus GB022-24(K) - Změny za účelem technického vylepšení vyhrazeny. 13

14 6 Montáž Připojení tlakoměru s plnicím a vypouštěcím kohoutem (samostatné přístroje) Samostatná topná zařízení se dodávají s tlakoměrem s plnicím a vypouštěcím kohoutem. Ten lze namontovat místo zaslepovací zátky ( obr. 9, [1]). 1 Obr. 9 Poloha zaslepovací zátky u samostatných přístrojů Postupujte přitom takto: Odstraňte pojistný kolíček. Odstraňte pravou zaslepovací zátku. Namontujte tlakoměr s plnicím a vypouštěcím kohoutem ( obr. 10, [1]). Opět nasaďte pojistný kolíček. 1 Obr. 10 Montáž plnicího kohoutu na pravé spodní straně Připojení potrubí teplé vody u kombinovaných přístrojů Připojení potrubí studené vody je nutné provést podle platných předpisů ( kapitola 1). Přetlakovou pojistku ( obr. 11) se zabudovaným zpětným ventilem namontujte do potrubí studené vody. Tím je potrubí teplé vody zabezpečeno před vysokými tlaky expandované vody. K odvodu vodního kondenzátu a vody vyteklé v důsledku reakce pojistného ventilu je třeba instalovat odtok do kanalizační sítě. POZOR! Rozteč mezi přípojkami teplé a studené vody je proměnlivá a pootočením excentrických přípojek ji lze měnit v rozmezí 120 až 130 mm. Při dodání je tato vzdálenost 130 mm. POZOR! Nepoužívejte pozinkované trubky, pomůcky ani příslušenství. Výměník tepla je vyroben z mědi, u které hrozí nebezpečí napadení elektrolytickou korozí. Obr. 11 Přetlaková pojistka se zabudovaným zpětným ventilem 14 Logamax plus GB022-24(K) - Změny za účelem technického vylepšení vyhrazeny.

15 Montáž 6 UPOZORNĚNÍ! V případě použití plastových trubek věnujte pozornost informacím výrobce; dbejte zejména na použití správných spojovacích prostředků. Potrubí teplé vody připojte bez pnutí. Připojení odtoku kondenzátu Připojení odtoku kondenzátu se nachází na spodní straně kotle. Odtok kondenzátu musí mít plastovou trubku o Ø30 mm nebo větší, kterou je třeba připojit se sklonem na kanalizační sít. Maximální horizontální délka je 5 metrů. Odtok okapovým žlabem není z důvodu nebezpečí zamrznutí možný. Aby byl zaručen správný provoz kotle, musí být odtok kondenzátu vyúst ovat nepřerušeně a být vybaven dodatečnou zápachovou uzávěrou nebo sifonem ( obr. 12). POZOR! Odvod kondenzátu kotle se nesmí utěsňovat Obr. 12 Odvod kondenzátu 1 zabudovaný sifon 2 otevřené spojení > 2 cm podle platných předpisů 3 zápachová uzávěra nebo sifon 4 do kanalizační sítě 5 vedení odtoku kondenzátu a pojistného ventilu Naplnění sifonu vodou Byl-li připevněn odtok kondenzátu, je nutné naplnit sifon kotle vodou. Tím se zabraňuje tomu, aby se spaliny dostávaly do prostoru. 2 Sifon společně s břitovým těsněním stáhněte z pouzdra směrem dolů a vytáhněte jej z odvodu ( obr. 13). 1 Sifon naplňte vodou a všechny součásti v obráceném pořadí opět namontujte. 3 Obr. 13 Plnění sifonu vodou Logamax plus GB022-24(K) - Změny za účelem technického vylepšení vyhrazeny. 15

16 6 Montáž Připojení plynu Připojení přívodu plynu Přívod plynu připojte podle platných předpisů. Do připojovacího potrubí je nutné přímo pod kotlem instalovat uzavírací ventil. Plynové potrubí připojte bez pnutí. POZOR! Připojení přívodu plynu se provádí na vnitřní průměr plynové přípojky Připojení přívodu spalovacího vzduchu a odvodu spalin Topné zařízení je standardně vybaveno koncentrickým připojovacím adaptérem (Ø60/100 mm). Pomocí paralelního připojovacího adaptéru, který lze dodat na přání, je možné přestavět kotel na připojení dvojitou trubkou Ø 80 mm. Maximální délka potrubí přívodu spalovacího vzduchu a odvodu spalin se u topných zařízení určuje podle celkového odporu všech komponent systému odvodu spalin a přívodu spalovacího vzduchu. Přitom nesmí být překročen maximálně přípustný pokles tlaku p w max ( tab. 1). Obr. 14 Připojovací adaptér koncentrický 60/100 na paralení 80/80 16 Logamax plus GB022-24(K) - Změny za účelem technického vylepšení vyhrazeny.

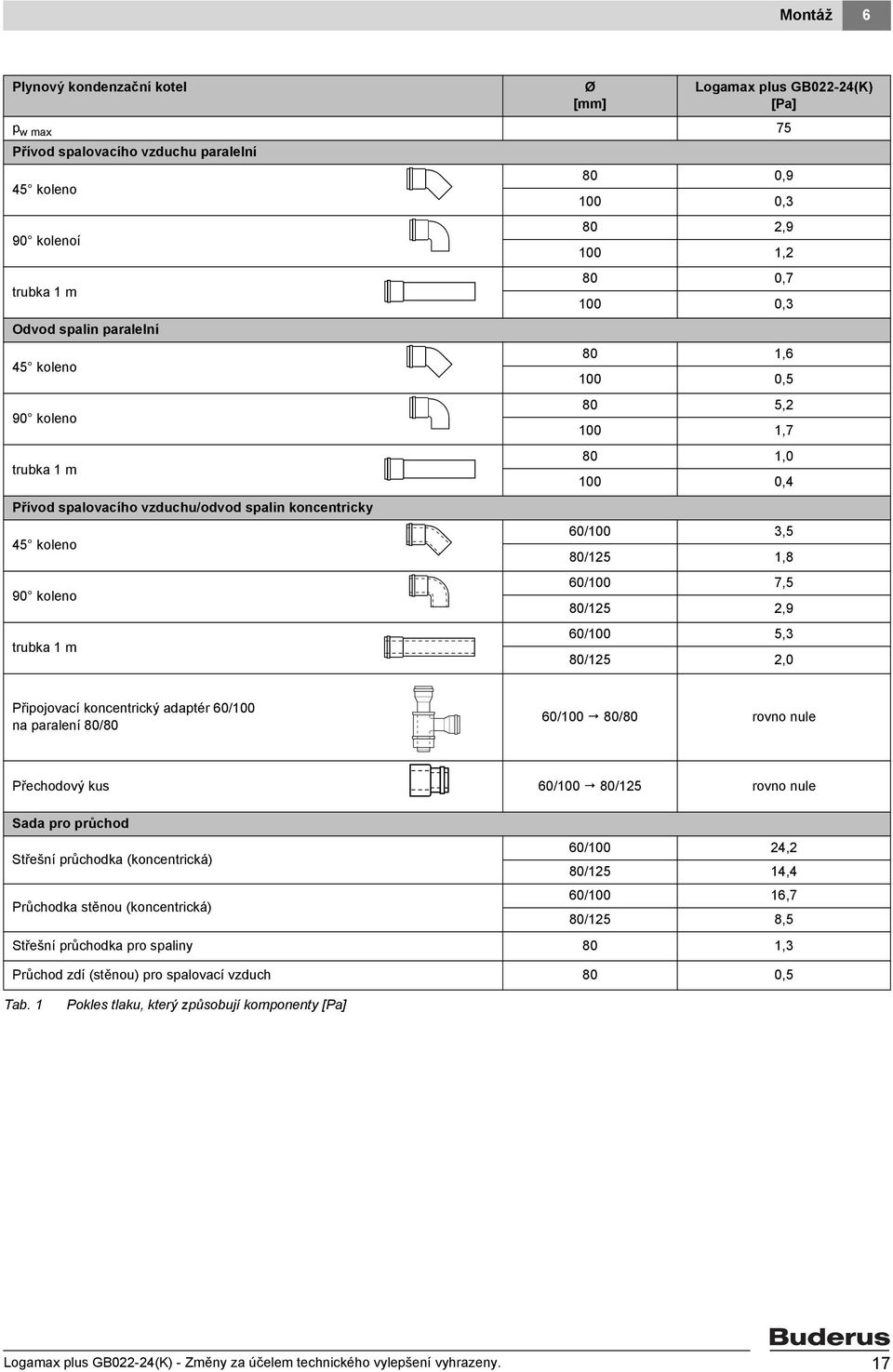

17 Montáž 6 Plynový kondenzační kotel Ø [mm] Logamax plus GB022-24(K) [Pa] p w max 75 Přívod spalovacího vzduchu paralelní 80 0,9 45 koleno k 100 0,3 80 2,9 90 kolenoí l 100 1,2 80 0,7 trubka 1 m j 100 0,3 Odvod spalin paralelní 80 1,6 45 koleno k 100 0,5 80 5,2 90 koleno l 100 1,7 80 1,0 trubka 1 m j 100 0,4 Přívod spalovacího vzduchu/odvod spalin koncentricky 60/100 3,5 45 koleno n 80/125 1,8 60/100 7,5 90 koleno o 80/125 2,9 60/100 5,3 trubka 1 m m 80/125 2,0 Připojovací koncentrický adaptér 60/100 na paralení 80/80 60/100 80/80 rovno nule Přechodový kus u 60/100 80/125 rovno nule Sada pro průchod Střešní průchodka (koncentrická) 60/100 24,2 80/125 14,4 Průchodka stěnou (koncentrická) 60/100 16,7 80/125 8,5 Střešní průchodka pro spaliny 80 1,3 Průchod zdí (stěnou) pro spalovací vzduch 80 0,5 Tab. 1 Pokles tlaku, který způsobují komponenty [Pa] Logamax plus GB022-24(K) - Změny za účelem technického vylepšení vyhrazeny. 17

18 6 Montáž Montáž svislého potrubí odtahu spalin Svislé potrubí odtahu spalin namontujte na spalinový adaptér ( obr. 15). Další informace o instalaci potrubí odtahu spalin najdete v dokumentaci systému vedení odtahu spalin. Obr. 15 Vertikální připojení potrubí odtahu spalin Spalinové koleno namontujte na spalinový adaptér ( obr. 16). 1 Obr. 16 Měřicí místa na spalinovém kolenu 1 měřicí místa spalin Centrální systém přívodu spalovacího vzduchu a odvodu spalin Kotel Logamax plus GB022-24/24K je vhodný pro většinu centrálních systémů přívodu spalovacího vzduchu a odvodu spalin (systémy CLV) a jejich příslušných variant. Ohledně odborného poradenství a souhlasu výrobce se obrat te na zastoupení značky Buderus. Materiál pro odtah spalin Pro odvod spalin z kotle lze použít hliníkové, nerezové a plastové materiály. Při použití plastů pro odvod spalin respektujte jejich teplotní klasifikaci a příslušné předpisy. Součásti určené pro odvod spalin připojte na střešní nebo stěnovou průchodku od značky Buderus. 18 Logamax plus GB022-24(K) - Změny za účelem technického vylepšení vyhrazeny.

19 Montáž Připojení k elektrické síti Sít ovou zástrčku namontujte na sít ovou šňůru ( obr. 17). UPOZORNĚNÍ! Elektrické připojení je patrné rovněž ze schématu zapojení, které je součástí sady dokumentace dodané s kotlem. 1 3 POŠKOZENÍ ZAŘÍZENÍ zkratem. K zabránění zkratu na elektrických součástech používejte pouze: původní kabeláž výrobce, kabeláž s jednožilovým drátem, pokud použijete pramencové (pružné) vodiče, opatřete jejich konce dutinkami, použijte přitom kabely o průřezu min. 0,75 mm 2, musí-li být sít ový kabel vyměněn, smí se použít pouze původní kabel výrobce. Obr. 17 Montáž sít ové zástrčky Legenda k sít ové zástrčce: 1 nulový vodič (modrý) 2 fáze (hnědá) 3 zem (zelená/žlutá) 2 Připojení sít ového napájení Připojení k sít ovému napájení provedete tak, že sít ovou zástrčku zasunete do zásuvky na stěně (230 VAC/50 Hz) ( obr. 18). POZOR! Elektrická zástrčka kotle musí být vždy dosažitelná! POZOR! Je-li nutné vyměnit sít ovou šňůru, musí být vyměněna za typ, který je pro tento přístroj zhotoven. Obr. 18 Připojení sít ového napájení Připojení externích elektrických komponent Klíčem k odvzdušnění otopného tělesa povolte pojistný šroub a sejměte opláštění ( obr. 19). Obr. 19 Odstranění opláštění Logamax plus GB022-24(K) - Změny za účelem technického vylepšení vyhrazeny. 19

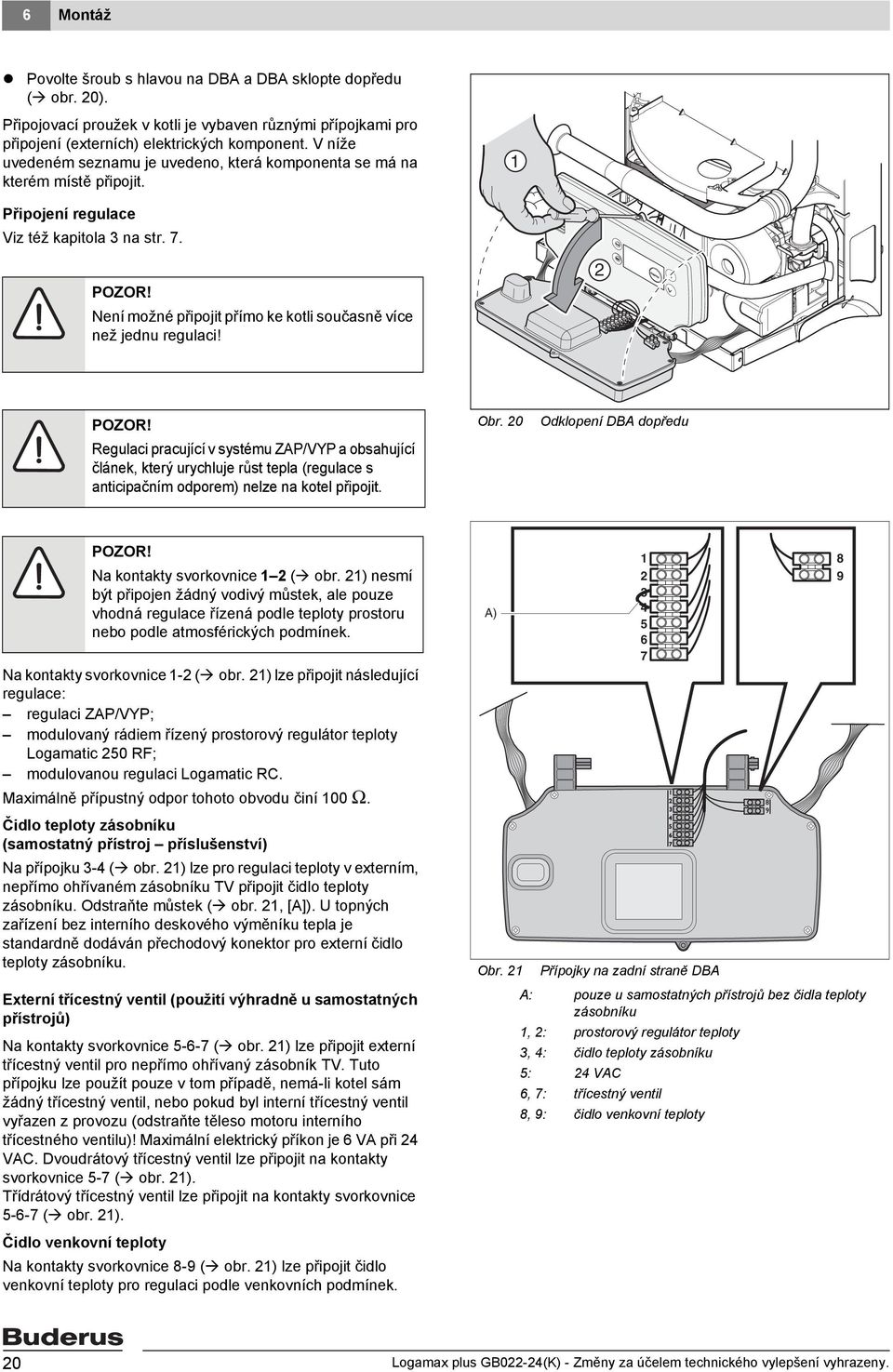

20 6 Montáž Povolte šroub s hlavou na DBA a DBA sklopte dopředu ( obr. 20). Připojovací proužek v kotli je vybaven různými přípojkami pro připojení (externích) elektrických komponent. V níže uvedeném seznamu je uvedeno, která komponenta se má na kterém místě připojit. 1 Připojení regulace Viz též kapitola 3 na str. 7. POZOR! Není možné připojit přímo ke kotli současně více než jednu regulaci! 2 POZOR! Regulaci pracující v systému ZAP/VYP a obsahující článek, který urychluje růst tepla (regulace s anticipačním odporem) nelze na kotel připojit. Obr. 20 Odklopení DBA dopředu POZOR! Na kontakty svorkovnice 1 2 ( obr. 21) nesmí být připojen žádný vodivý můstek, ale pouze vhodná regulace řízená podle teploty prostoru nebo podle atmosférických podmínek. Na kontakty svorkovnice 1-2 ( obr. 21) lze připojit následující regulace: regulaci ZAP/VYP; modulovaný rádiem řízený prostorový regulátor teploty Logamatic 250 RF; modulovanou regulaci Logamatic RC. Maximálně přípustný odpor tohoto obvodu činí 100 Ω. Čidlo teploty zásobníku (samostatný přístroj příslušenství) Na přípojku 3-4 ( obr. 21) lze pro regulaci teploty v externím, nepřímo ohřívaném zásobníku TV připojit čidlo teploty zásobníku. Odstraňte můstek ( obr. 21, [A]). U topných zařízení bez interního deskového výměníku tepla je standardně dodáván přechodový konektor pro externí čidlo teploty zásobníku. Externí třícestný ventil (použití výhradně u samostatných přístrojů) Na kontakty svorkovnice ( obr. 21) lze připojit externí třícestný ventil pro nepřímo ohřívaný zásobník TV. Tuto přípojku lze použít pouze v tom případě, nemá-li kotel sám žádný třícestný ventil, nebo pokud byl interní třícestný ventil vyřazen z provozu (odstraňte těleso motoru interního třícestného ventilu)! Maximální elektrický příkon je 6 VA při 24 VAC. Dvoudrátový třícestný ventil lze připojit na kontakty svorkovnice 5-7 ( obr. 21). Třídrátový třícestný ventil lze připojit na kontakty svorkovnice ( obr. 21). Čidlo venkovní teploty Na kontakty svorkovnice 8-9 ( obr. 21) lze připojit čidlo venkovní teploty pro regulaci podle venkovních podmínek. A) 1 Raumtemp. Regler 2 Speicherfühler VAC 5 6 Dreiwegeventil 7 Raumtemp. Regler Speicherfühler 24 VAC Dreiwegeventil Obr. 21 Přípojky na zadní straně DBA A: pouze u samostatných přístrojů bez čidla teploty zásobníku 1, 2: prostorový regulátor teploty 3, 4: čidlo teploty zásobníku 5: 24 VAC 6, 7: třícestný ventil 8, 9: čidlo venkovní teploty Logamax plus GB022-24(K) - Změny za účelem technického vylepšení vyhrazeny.

21 Obsluha 7 7 Obsluha 7.1 Nastavení na DBA Topné zařízení je vybaveno jednotkou DBA. Jednotka DBA je spínací centrála topného zařízení. Umožňuje obsluhu kotle a veškerá nastavení, např. nastavování teploty teplé vody. Na DBA jsou tyto obslužné prvky: Provozní vypínač Stisknutím provozního vypínače ( obr. 22, [1]) lze zapnout a vypnout elektrické napájení kotle. Tlačítko reset B Zobrazuje-li se na displeji blikající poruchový kód, lze stiskem tlačítka reset ( obr. 22, [2]) kotel znovu spustit. UPOZORNĚNÍ! Topné zařízení lze resetovat jen tehdy, zobrazíli se na displeji blikající poruchový kód. Obr. 22 DBA 1 provozní spínač 2 tlačítko reset 3 tlačítko servis 4 displej 5 tlačítko menu 6 tlačítko šipka nahoru 7 tlačítko šipka dolů Tlačítko servis A Po stisknutí tačítka servis A ( obr. 22, [3]) se topné zařízení přepne do servisního provozu ( obr. 23). Viz menu 2: "Servisní provoz" na str. 22. Obr. 23 DBA s montážním klíčem v servisním provozu Displej Na displeji ( obr. 22, [4]) se zobrazují všechna nastavení a poruchové kódy ( obr. 24). Tlačítko menu E Nastavení kotle lze na DBA prolistovat pomocí tlačítka menu E, tlačítka C a tlačítka D ( obr. 22, [5], [6] a [7]) displeje. Viz menu 3: "Nastavení" na str. 23. Obr. 24 DBA Menu Nastavení Logamax plus GB022-24(K) - Změny za účelem technického vylepšení vyhrazeny. 21

22 7 Obsluha Menu Normální provoz 1 [24] Okamžitá teplota naměřená na výstupu vytápění ve C. Viz též tab Tlačítko D podržte stisknuté. 3 [00] Okamžitý průtok teplé vody v litrech za minutu. 4 Pokračovat v menu normálního provozu? Ano krok 6 Ne krok 5 5 Tlačítko D uvolněte. krok 1 6 Tlačítko C podržte stisknuté. 7 [0h] Provozní kód. Viz též tab. 12. V tomto případě: Kotel je připraven k provozu. Není žádná potřeba tepla. krok 4 Menu 1 Normální provoz Menu servisní provoz (během servisního provozu není k dispozici teplá voda) 1 [24] Okamžitá teplota naměřená na výstupu vytápění ve C. Viz též tab Aktivovat servisní provoz? Ano krok 3 3 Tlačítko A 1x stiskněte. 4,24] Pokud se na levé straně displeje objeví montážní klíč a plamen, pracuje kotel v průběhu 30 min. v servisním provozu. Zde platí nastavená maximální teplota na výstupu podle menu "Nastavení". 5 Tlačítko C podržte krátce stisknuté. Ne krok 1 6 Servisní provoz při částečném zatížení [l0] je aktivován. Zkontrolujte poměr plyn/vzduch a ionizační proud. V případě potřeby nastavte poměr plyn/vzduch odstavec "Kontrola a nastavení poměru plyn/vzduch" a odstavec "Měření ionizačního proudu ( obr. 40)". 7 Deaktivovat servisní provoz při částečném zatížení? Ano krok 8 Ne krok 6 8 Tlačítko A 1x stiskněte. 9 Tlačítko C podržte krátce stisknuté. 10 Servisní provoz při plném zatížení,hi] je aktivován. Zkontrolujte dynamický přetlak plynu nebo proveďte analýzu plynu podle odstavec "Měření přetlaku plynu" a odstavec "Snímání naměřených hodnot". 11 Servisní provoz při plném zatížení ukončit? Ano krok Tlačítko A 1x stiskněte nebo vyčkejte, až uplyne 30 minut servisního provozu. Ne krok Servisní provoz bude deaktivován. krok 1 Menu 2 Servisní provoz 22 Logamax plus GB022-24(K) - Změny za účelem technického vylepšení vyhrazeny.

23 Obsluha 7 Menu Nastavení 1 [24] Okamžitá teplota naměřená na výstupu vytápění ve C. Viz též tab Otevřít menu Nastavení? Ano krok 3 Ne krok 1 3 Tlačítko E 1x stiskněte. krok 4 4 Je kotel kombinovaný přístroj? Ano krok 5 Ne krok 9 5 [pr#( H / I ) Nastavený provoz teplé vody. Jakmile je na displeji indikováno [pr#, může být aktuální způsob provozu teplé vody odečten nebo podle potřeby nastaven. Viz též tab Nastavit provoz teplé vody? Ano krok 7 7 Jedním nebo vícenásobným stisknutím tlačítek D a C může být provoz teplé vody zapnut nebo vypnut. [pr# ( H ): Provoz teplé vody na ECO, [pr#( I ): Provoz teplé vody na teplý start. 8 Tlačítko E 1x stiskněte. Ne krok 8 9 [60) Nastavená teplota teplé vody ve C. Jakmile se na displeji zobrazí [60), lze odečíst nebo vpřípadě potřeby nastavit aktuální teplotu teplé vody. Viz též tab Nastavit teplotu teplé vody? Ano krok 11 Ne krok Nižší: Tlačítkem D nastavte nižší teplotu teplé vody. Vyšší: Tlačítkem C nastavte vyšší teplotu teplé vody. 12 Tlačítko E 1x stiskněte. 13 [pr' ( K / L ) Nastavený provoz vytápění. Jakmile se na displeji objeví [pr', je možné. odečíst aktuální provoz vytápění nebo jej podle potřeby nastavit. Viz též tab Nastavený provoz vytápění nastavit? Ano krok Jedním nebo vícenásobným stisknutím tlačítek D a C může být provoz vytápění zapnut nebo. vypnut. [pr. ( K ): Provoz vytápění zapnutý, [pr; ( L ): Provoz vytápění vypnutý. 16 Tlačítko E 1x stiskněte. Ne krok [80. Nastavená teplota na výstupu ve C. Viz též tab. 12. Jakmile se na displeji zobrazí [80., může být odečtena aktuální teplota na výstupu nebo podle potřeby nastavena. 18 Nastavit teplotu na výstupu? Ano krok 19 Ne krok Nižší: Tlačítkem D nastavte nižší teplotu na výstupu. Vyšší: Tlačítkem C nastavte vyšší teplotu na výstupu. 20 Minimálně po dobu 10 sekund nebylo stisknuto žádné tlačítko nebo byla přerušena dodávka elektrického proudu? 21 Tlačítko E 1x stiskněte. Ano krok 22 Ne krok Eventuální změny nastavení jsou nyní potvrzeny. krok 1 Menu 3 Nastavení Logamax plus GB022-24(K) - Změny za účelem technického vylepšení vyhrazeny. 23

24 8 Uvedení do provozu 8 Uvedení do provozu 8.1 Uvedení do provozu všeobecně Během procesu vyplňte protokol o uvedení zařízení do provozu odstavec Projděte všechny kroky uvedené v této kapitole, vyplňte protokol a potvrďte uvedení do provozu podpisem a firemním razítkem Plnění a odvzdušňování topného systému Kotel je vybaven automatickým odvzdušňovačem (obr. 25), který slouží k odvzdušnění kotle. V mnoha situacích se může ukázat jako nutnost vybavit topný systém kromě možností odvzdušnění na různých otopných tělesech také zvláštními možnostmi odvzdušnění. Při plnění topného systému vodou postupujte takto: Odstraňte opláštění kotle (obr. 19, str. 19). Přepnutím provozního vypínače do polohy "0" uveďte zařízení mimo provoz ( obr. 34, [1]). 1 Obr. 25 Automatický odvzdušňovač O jednu otáčku povolte víčko automatického odvzdušňovače vlevo nahoře na kotli ( obr. 25, [1]). Otevřete servisní kohouty na přípojce výstupu a zpátečky. U samostatných přístrojů: Na vodovodní kohout připojte hadici a naplňte ji vodou tak, aby již neobsahovala žádný vzduch. Zavřete vodovodní kohoutek. Hadici připojte na plnicí kohout kotle ( obr. 26). POZOR! Odvzdušnění topného systému je důležité. Pokud systém plníme vodou pomalu, soustředí se veškerý vzduch topného systému v nejvyšším bodě. Vodovodní kohout otevřete úplně a plnicí kohout jen částečně. Tímto způsobem se topný systém naplní správně. Topný systém naplňte na tlak asi 1,5 baru a poté zavřete plnicí kohout. Všechny odvzdušňovací ventily v topném systému postupně od spodu směrem nahoru otevřete a zavřete, aby ze systému mohl uniknout všechen vzduch. Obr. 26 Plnění jednoho přístroje 24 Logamax plus GB022-24(K) - Změny za účelem technického vylepšení vyhrazeny.

25 Uvedení do provozu 8 Odvzdušňovací šroub ( obr. 27, [1]) na přední straně oběhového čerpadla povolte o 2 otáčky. POZOR! Vytéká voda! 1 Oběhové čerpadlo odvzdušněte. POZOR! Odvzdušnění oběhového čerpadla má velký význam pro životnost čerpadla. Kluzné ložisko, jež se nachází za odvzdušňovacím šroubem, je mazáno otopnou vodou. Je-li topný systém zcela odvzdušněn, zkontrolujte tlak na analogovém tlakoměru. Je-li tlak nižší než 1,0 baru, je třeba topné zařízení doplnit tak, jak to je výše popsáno. Zavřete vodovodní kohoutek. Uzavřete plnicí a vypouštěcí kohout kotle. Odpojte hadici. Na plnicí a vypouštěcí kohout namontujte uzavírací čepičku. Namontujte opět opláštění. Přepnutím provozního vypínače do polohy "1" uveďte zařízení do provozu ( obr. 34, [1]). U kombinovaných přístrojů Otevřete oba kohouty oddělovače ( obr. 28) a naplňte systém na tlak 1,0 1,5 baru. Oba kohouty oddělovače uzavřete. Všechny odvzdušňovací ventily v topném systému postupně od spodu směrem nahoru otevřete a zavřete, aby ze systému mohl uniknout všechen vzduch. Je-li topný systém zcela odvzdušněn, zkontrolujte tlak na analogovém tlakoměru. Je-li tlak nižší než 1,0 baru, je třeba topné zařízení doplnit tak, jak to je výše popsáno. Obr. 27 Povolení odvzdušňovacího šroubu oběhového čerpadla Obr. 28 Kohouty odpojovače (k dispozici pouze u kombinovaných přístrojů Logamax plus GB022-24K) Logamax plus GB022-24(K) - Změny za účelem technického vylepšení vyhrazeny. 25

26 8 Uvedení do provozu Namontujte opět opláštění ( obr. 29). Přepnutím provozního vypínače do polohy "1" uveďte zařízení do provozu ( obr. 34, [1]). Pokud byl kotel v provozu přibližně jeden týden a displej ukazuje hodnotu menší než 1,0 bar, je potřeba doplnit do topné soustavy vodu. Pokles tlaku v topném systému je způsoben únikem vzduchu přes šroubení a (automatický) odvzdušňovač. Rovněž kyslík, který je obsažen v čerstvé otopné vodě, se bude po určité době uvolňovat, čímž dojde ke snížení tlaku v topném systému. Pokud je ale nutné topný systém doplňovat častěji, pak jde s velkou pravděpodobností o ztrátu vody. V takovém případě je důležité příčinu co nejrychleji odstranit. Obr. 29 Nasazení opláštění 8.2 Ostatní práce v souvislosti s uvedením do provozu Před uvedením kotle do provozu je nutné provést či zkontrolovat řadu nastavení Kontrola těsnosti přívodu plynu až ke kotli Při různých měřeních tlaku používejte vhodný tlakoměr. Tento tlakoměr by měl být schopen měřit tlaky od nejnižších až po 50 mbarů. Přesnost má být minimálně 0,01 mbar. Při kontrole plynotěsnosti přívodu plynu postupujte takto: Přepnutím provozního vypínače do polohy "0" uveďte zařízení mimo provoz ( obr. 30, [1]). Před prvním uvedením do provozu zkontrolujte těsnost nového dílu potrubí až k těsnění na plynové armatuře podle platných předpisů (odstavec 1.2). Zkušební tlak na vstupu přívodu plynu zde při otevřeném plynovém ventilu na kotli smí činit maximálně 150 mbar. Zjistíte-li při kontrole těsnosti únik plynu, musíte provést kontrolu u všech spojů. Prostředek, který pro kontrolu netěsností použijete, musí být pro testování plynotěsnosti schválen. Prostředek nenanášejte na elektrické vedení. 1 POZOR! Zkontrolujte těsnost použitého měřicího nátrubku/ů! Obr. 30 DBA provozní vypínač 26 Logamax plus GB022-24(K) - Změny za účelem technického vylepšení vyhrazeny.

27 Uvedení do provozu Odvzdušnění přívodu plynu Uzavřete plynový ventil ( obr. 31, [1]). Pootevřete těsnicí šroub v měřicím nátrubku přetlaku anasaďte na něj hadici ( obr. 33). Otevřete plynový ventil ( obr. 31, [2]). Unikající plyn odvádějte hadicí do venkovního prostoru tak dlouho, až bude unikat pouze jen plyn. Uzavřete plynový ventil ( obr. 31, [1]). Odpojte hadici a těsnicí šroub v měřicím nátrubku přetlaku utáhněte. POZOR! Zkontrolujte těsnost měřicího nátrubku přetlaku plynu. 1 Obr. 31 Plynový ventil 1 plynový ventil zavřený 2 plynový ventil otevřený Kontrola přívodu spalovacího vzduchu/odvodu spalin Zkontrolujte, zda je používán předepsaný systém přívodu spalovacího vzduchu a odvodu spalin ( odstavec "Připojení přívodu spalovacího vzduchu a odvodu spalin", str. 16). Zkontrolujte, zda systém přívodu spalovacího vzduchu a odvodu spalin byl namontován podle příslušného instalačního návodu Kontrola druhu plynu Je velmi důležité, aby druh plynu, jež je připojen do kotle, odpovídal druhu plynu, pro který byl kotel ve výrobním závodě určen. Není-li tomu tak, nesmí být kotel uveden do provozu! Při kontrole postupujte takto: U dodavatele plynu se informujte o specifikaci dodávaného druhu plynu. Zkontrolujte, zda dodávaný druh plynu souhlasí s druhem plynu, který je uvedený na nálepce na rámu nebo na typovém štítku ( tab. 2). Přejete-li si, lze kotel přestavět na jiný druh plynu ( tab. 3 a kapitola 9, Přestavba na jiný druh plynu). Dodávaný druh plynu Zemní plyn H Zkapalněný plyn P Tab. 2 Druh plynu Druh plynu Údaj na nálepce kotle Kotel má z výroby nastaven wobbe index 14,1 kwh/m 3 (vztaženo k 15 C, 1013 mbar), použitelné pro rozsah wobbe indexu 11,3 až 15,2 kwh/m 3. Nápis na informačním štítku o druhu plynu: Nastavená kategorie plynu: G 20-2H Po úpravě (viz návod k montáži "Přestavba na jiný druh plynu") nastaveno na propan. Nápis na informačním štítku o druhu plynu: Nastavená kategorie plynu: G 31-3P Průměr trysky plynu v [mm] Logamax plus GB K Zemní plyn H 4,45 4,45 Zkapalněný plyn P 3,45 3,45 Tab. 3 Průměr plynové trysky Logamax plus GB022-24(K) - Změny za účelem technického vylepšení vyhrazeny. 27

28 8 Uvedení do provozu Nastavení omezovače množství vody pro teplou vodu (pouze u kombinovaných přístrojů) POZOR! Je velmi důležité, aby průtok teplé vody v kotli byl pečlivě nastaven, protože tlak studené vody a odpor potrubí v sanitárním zařízení se může měnit podle okamžité provozní situace. Nastavení průtoku teplé vody omezovačem průtoku ( obr. 32): Zvýšení množství teplé vody: Otočte ventil směrem "+" Snížení množství teplé vody: Otočte ventil směrem "-" Množství protékající teplé vody nastavte pro to odběrné místo, ve kterém jsou požadavky uživatele na komfort teplé vody nejvyšší. Nastavení z výrobního závodu u kotle: Logamax plus GB022-24/24K: 10 l/min. je 48 C. Vychází se z předpokladu, že vstupní teplota studené vody činí 10 C. Obr. 32 Omezovač množství teplé vody Měření přetlaku plynu Jsou dvě možnosti, jak měřit přetlak plynu v kotli: Měření statického přetlaku plynu (kotel mimo provoz). Měření dynamického přetlaku plynu (kotel v provozu při plném zatížení). UPOZORNĚNÍ! Rozdíl mezi statickým a dynamickým přetlakem plynu nesmí být větší než 5 mbar. Je-li rozdíl větší, pak jde s velkou pravděpodobností o příliš vysoký odpor v přívodu plynu. Je-li vnitřní potrubí v pořádku, obrat te se na dodavatele plynu. 28 Logamax plus GB022-24(K) - Změny za účelem technického vylepšení vyhrazeny.

29 Uvedení do provozu 8 Měření statického přetlaku plynu Přepnutím provozního vypínače na DBA ( obr. 34, [1]) do polohy "0" uveďte přístroj mimo provoz. Zavřete plynový ventil pod kotlem ( obr. 31, [1]). Tlakoměr nastavte na nulu. Povolte šroub v nejníže položeném měřicím nátrubku ( obr. 33, [1]). Hadičku tlakoměru nasuňte na měřicí nátrubek přetlaku ( obr. 33, [2]). Pomalu otevřete plynový ventil. Změřte statický tlak. Naměřený přetlak plynu porovnejte se jmenovitým vstupním tlakem plynu uvedeným v tab. 2 na str. 27. Poté změřte dynamický přetlak plynu. Měření dynamického přetlaku plynu Projděte výše popsané úkony ("Měření statického přetlaku plynu"). Otevřete nejméně dva termostatické nebo mechanicky uzavírané ventily otopných těles. Přepnutím provozního vypínače do polohy "1" uveďte zařízení do provozu ( obr. 34, [1]). Stiskněte dvakrát tlačítka Servis ( obr. 34, [2]), dokud se na displeji nezobrazí symbol montážního klíče ( obr. 34, [3]), uveďte kotel do režimu "Hi" ( menu 2: "Servisní provoz" na str. 22). Změřte dynamický přetlak plynu a naměřené hodnoty poznamenejte do protokolu. Dynamický přetlak plynu musí činit: U zemního plynu min. 14, max. 22 mbarů (nominální připojovací přetlak 18 mbarů). U zkapalněného plynu min. 25, max. 45 mbarů (nominální připojovací přetlak 37 mbarů). Odpojte hadičku tlakoměru od měřicího nátrubku pro měření přetlaku plynu. Dotáhněte šroub v měřicím nátrubku přetlaku plynu. Obr. 33 Obr Měření přetlaku plynu DBA režim Hi 2 3 POZOR! Zkontrolujte plynotěsnost použitého měřicího nátrubku/ů! Při příliš vysokém přetlaku plynu je nutné před kotel instalovat regulátor tlaku. Logamax plus GB022-24(K) - Změny za účelem technického vylepšení vyhrazeny. 29

30 8 Uvedení do provozu Kontrola a nastavení poměru plyn/vzduch POŠKOZENÍ HOŘÁKU v důsledku nastavení nesprávného poměru plyn-vzduch! Poměr plyn-vzduch nastavujte výhradně při částečném zatížení (malé zatížení)! Poměr plyn-vzduch nastavujte pouze na základě rozdílu tlaku plynu a vzduchu, nikdy ne na základě naměřených hodnot spalin, jako jsou CO/CO 2 /NO x! Přepnutím provozního vypínače do polohy "0" uveďte zařízení mimo provoz. ( obr. 34, [1]). Klíčem k odvzdušnění otopného tělesa povolte pojistný šroub a sejměte opláštění (obr. 4, str. 11). Zavřete plynový ventil pod kotlem ( obr. 31, [1]). Otevřete nejméně dva uzavírací ventily otopných těles. O dvě otáčky povolte šroub v horním měřicím nátrubku (měřicí nátrubek hořáku) ( obr. 35, [1]). Tlakoměr nastavte na nulu. Plusovou přípojku tlakoměru propojte hadičkou s měřicím nátrubkem hořáku ( obr. 35, [2]). Otevřete plynový ventil ( obr. 31, [2]). Přepnutím provozního vypínače do polohy "1" uveďte zařízení do provozu ( obr. 34, [1]). Jedním stiskem tlačítka Servis A ( obr. 36, [1]) uveďte kotel do režimu "Lo". Viz menu 3: "Nastavení" na str. 23. Obr Měření a nastavení poměru plyn-vzduch Obr. 36 DBA režim Lo 30 Logamax plus GB022-24(K) - Změny za účelem technického vylepšení vyhrazeny.

31 Uvedení do provozu 8 Odečtěte rozdíl tlaku (poměr plyn/vzduch). Optimální rozdíl tlaků je 5 Pa ( 0,05 mbar). Rozdíl tlaků se musí pohybovat v rozmezí 10 až 0 Pa ( obr. 37). Není-li tomu tak, proveďte nastavení tak, jak je uvedeno: (Pa) -0,15-0,10-0,05 0,00 0,05 (mbar) 3 4 Obr. 37 Rozdíl tlaků plyn/vzduch pří částečném zatížení 1 chybně 2 správně 3 otáčení doleva 4 otáčení doprava Pomocí plochého šroubováku sejměte uzavírací hlavici ( obr. 38, [1]). Klíčem s vnitřním šestihranem (4 mm) nastavte stavěcí šroub tlaku hořáku ( obr. 38, [1]) na správný rozdíl tlaků (poměr plyn/vzduch), obr. 37). Nasaďte uzavírací hlavici ( obr. 38, [1]). Přepnutím provozního vypínače do polohy "0" uveďte zařízení mimo provoz ( obr. 34, [1]). Zavřete plynový ventil pod kotlem ( obr. 31, [1]). Odpojte měřicí hadičku od měřicího nátrubku hořáku. Dotáhněte šroub v měřicím nátrubku hořáku. Otevřete plynový ventil ( obr. 31, [2]). Přepnutím provozního vypínače do polohy "1" uveďte zařízení do provozu ( obr. 34, [1]). POZOR! Zkontrolujte těsnost na únik plynu u použitého měřicího nátrubku/ů! Namontujte opláštění Kontrola těsnosti na únik plynu u kotle během provozu Obr. 38 Nastavení poměru plyn-vzduch UPOZORNĚNÍ! Při zapnutém kotli zkontrolujte těsnost všech jeho plynových těsnění. Použitý detekční prostředek netěsností musí vyhovovat předpisům a nesmí přijít do styku s elektrickými vodiči. Logamax plus GB022-24(K) - Změny za účelem technického vylepšení vyhrazeny. 31

32 8 Uvedení do provozu Snímání naměřených hodnot Odšroubujte příslušný uzavírací šroub ( obr. 39) na připojovacím dílu systému pro přívod spalovacího vzduchu a odvod spalin a po provedeném měření jej opět našroubujte. Uveďte kotel do režimu "Hi". Viz menu 3: "Nastavení" na str. 23. Obsah oxidu uhelnatého 1 2 POZOR! Hodnoty CO měřené bez přístupu vzduchu se musejí pohybovat pod hranicí 400 ppm nebo 0,04 obj. %. Hodnoty kolem nebo přes 400 ppm signalizují nesprávné nastavení hořáku, znečištění plynového hořáku nebo výměníku tepla nebo poruchu hořáku. Je nezbytné zjistit příčinu a odstranit ji. Obr. 39 Měřicí místa na potrubí odtahu spalin 1 teplota spalin, CO 2, CO, NO X 2 teplota spalovacího vzduchu Kontrola regulačního zařízení a bezpečnostních opatření Během uvedení do provozu a při roční údržbě je nutné zkontrolovat správný provoz všech regulačních zařízení, bezpečnostní opatření a správné nastavení Měření ionizačního proudu ( obr. 40) Přepnutím provozního vypínače do polohy "0" uveďte zařízení mimo provoz. ( obr. 34, [1]). Odstraňte opláštění kotle (obr. 19, str. 19). Demontujte kryt hořáku. Rozpojte konektorové spojení ionizační elektrody a zapojte do série měřicí přístroj ( obr. 40). Na měřicím přístroji zvolte rozsah "µa stejnosměrný proud". Měřicí přístroj musí zobrazovat rozsah stupnice min. 1 µa. Přepnutím provozního vypínače do polohy "1" uveďte zařízení do provozu ( obr. 34, [1]). Jedním stiskem tlačítka Servis A ( obr. 36, [1]) uveďte kotel do režimu "Lo". Viz menu 3: "Nastavení" na str. 23. Změřte ionizační proud. Velikost naměřeného ionizačního proudu musí být >2 µa (stejnosm.). Naměřené hodnoty poznamenejte do protokolu. Přepnutím provozního vypínače do polohy "0" uveďte zařízení mimo provoz. ( obr. 34, [1]). Sejměte měřidlo a opět zapojte konektory. Namontujte kryt hořáku. Obr. 40 Měření ionizačního proudu 32 Logamax plus GB022-24(K) - Změny za účelem technického vylepšení vyhrazeny.

33 Uvedení do provozu 8 Nasaďte kryt a klíčkem k odvzdušnění otopného tělesa otočte šroub, který zajišťuje kryt do polohy zavřeno ( obr. 41). Uveďte kotel do provozu. Obr. 41 Nasazení opláštění Provedení nastavení Zadání provozu teplé vody: Tlačítkem menu "E" ( obr. 22, [5]) zadejte na kotli požadavek na teplou vodu ( tab. 4 a menu 3: "Nastavení" na str. 23). Nastavení H - ECO / studený start I - Komfort / teplý start Význam Minimální komfort spotřeba energie a snížená tvorba vápených usazenin. Kotel v provozu pouze při potřebě teplé vody. Maximální komfort zásluhou krátké čekací doby na teplou vodu. Tab. 4 Zadání provozu teplé vody Zadání požadované teploty teplé vody: Tlačítkem menu "E" ( obr. 22, [5]) zadejte požadavek na teplotu teplé vody ( tab. 5 a menu 3: "Nastavení" na str. 23). Nastavení Jednotka Význam C Požadovaná výtoková teplota teplé vody. Tab. 5 Zadání požadované teploty teplé vody Zadání provozu vytápění: Tlačítkem menu "E" ( obr. 22, [5]) zadejte požadavek na provoz kotel pro vytápění ( tab. 6 a menu 3: "Nastavení" na str. 23). Nastavení K L Význam provoz vytápění zapnutý provoz vytápění vypnutý (letní provoz) Provoz teplé vody zůstává k dispozici. Tab. 6 Zadání provozu vytápění Zadání teploty na výstupu: Tlačítkem menu "E" ( obr. 22, [5]) nastavte požadavek na teplotu kotlové vody pro provoz vytápění ( tab. 7 a menu 3: "Nastavení" na str. 23). Nastavení Jednotka Význam C Požadovaná teplota na výstupu otopné vody Typový štítek Na druhý dodaný typový štítek (nálepka) zapište sériové číslo. Sériové číslo je uvedeno na typovém štítku na zadní straně kotle. Druhý typový štítek nalepte na přední nebo boční stranu krytu kotle ( obr. 41). Tab. 7 Zadání požadavku na teplotu výstupní otopné vody Poučení uživatele, předání dokumentace Informujte uživatele podrobně o obsluze a provozu topného systému. Předejte uživateli veškerou dokumentaci. Logamax plus GB022-24(K) - Změny za účelem technického vylepšení vyhrazeny. 33
