1 Uživatelská příručka

2 Obsah Kapitola 1. Seznámení 1.1 Seznámení s Mvixbox Přehled Hlavní funkce Nastavení 1.2 Důležité informace 1.3 Upozornění 1.4 Technická specifikace 1.5 Obsah balení 1.6 Mvixbox zvenku 1.7 LED indikátory a tlačítka Kapitola 2. Základní nastavení 2.1 Vložení pevného disku 2.2 Připojení Připojení k síti USB Host Zapínání 2.3 Instalace software 2.4 Připojení k internetu IP Router DDNS(Dynamic Domain Name Server) 2.5 Setup Wizard (Změna nastavení) Příloha A. Upgrade firmware B. Další nastavení C. FAQ D. Řešení problémů

3 Kapitola 1. Seznámení 1.1 Seznámení s Mvixbox Přehled Výkonný 2-Bay SATA NAS server Bezdrátové připojení g, n (USB dongle) Mvixbox je soukromý server a kdokoli komu povolíte přístup může prohlížet nebo upravovat vaše data. Web Disk Upload a download složek a souborů, sdílení složek (jen zápis nebo čtení a zápis), šifrované složky, blog, bittorrent, a další. Systémové požadavky PC nebo MAC s USB 2.0, SATA x 2, Gigabit LAN port Windows Vista nebo Windows XP se Service pack 2 nebo MAC OSX(Tiger, Leopard) Podpora streamování souborů.

4 Kapitola 1. Seznámení 1.1 Seznámení se s Mvixbox Hlavní funkce Úvodní obrazovka Intuitivní menu ikonek je jednoduché na použití i pro nové uživatele. Osobní informace a nejnovější zprávy jsou jednoduše dostupné Úvodní stránka se skládá z: 1. Logo: Kliknutím na logo se vždy dostanete na úvodní stránku. 2. Osobní informace a informace o disku: Obrázek: Uživatel si v profilu může obrázek vyměnit za vlastní. My Profile: Zde můžete změnit obrázek, hesla a další informace. Základní informace o kapacitě disku. 3. Quick Launcher Download : Zde si můžete stáhnout WebDisk Connector, poté můžete přistupovat k WebDisk Explorer nebo Windows Explorer bez nutnosti webového přihlášení. 4. Hlavní ikony: Web Disk Explorer, Web Explorer, Window Explorer, Blog, BitTorrent, RSS a další. Administrátorské funkce jsou k dispozici při přihlášení jako sysadmin. 5. Nový obsah a nové verze programu se zobrazují v sekci notice a board.

5 Kapitola 1. Seznámení WebDisk Explorer WebDisk Explorer poskytuje nejlepší a nejjednodušší způsob sdílení a správy dat. Okno je rozděleno na místní složky počítače a data na Mvixbox. Mvixbox podporuje nahrání a stáhnutí více souborů najednou pomocí jednoduchého přesunutí mezi okny WebDisk Explorer je možné používat jenom v operačním systému Windows. Pokud používáte jiný operační systém, použijte prosím Web Explorer. 2. WebDisk Explorer je podobný průzkumníku ve Windows. Je rozdělen na 1 osobní informace a informace o disku 2 menu 4 3 složky na Mvixbox 4 místní složky na PC Web Explorer Web Explorer je určen na správu souborů přes webové rozhraní, a proto ho můžete používat na více operačních systémech, jako jsou Windows, Macintosh a Linux. 2. Web Explorer je velice podobný Web Disk exploreru. Je rozdělen na 1 stromové zobrazení složek 2 menu 3 složky a soubory.

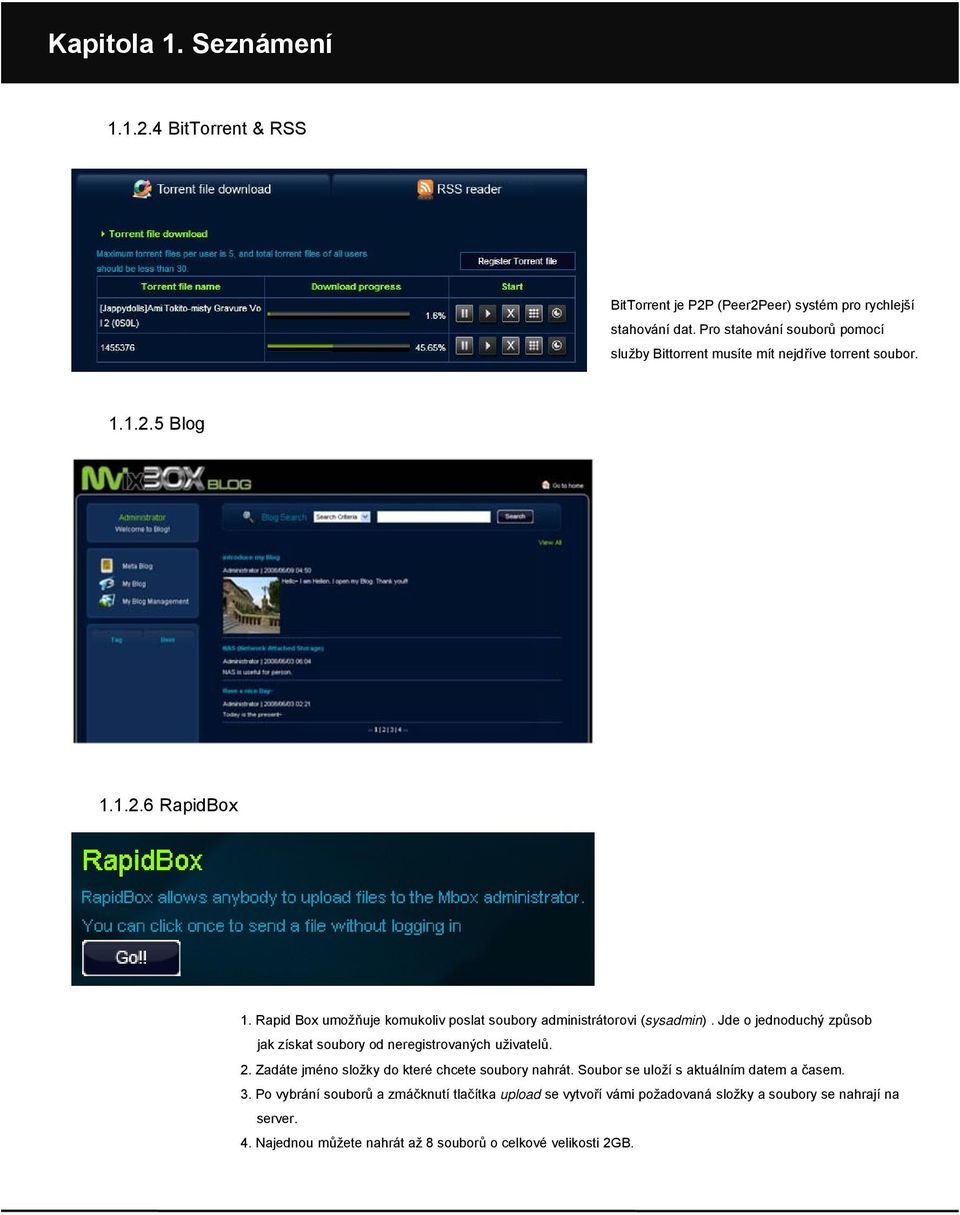

6 Kapitola 1. Seznámení BitTorrent & RSS BitTorrent je P2P (Peer2Peer) systém pro rychlejší stahování dat. Pro stahování souborů pomocí služby Bittorrent musíte mít nejdříve torrent soubor Blog RapidBox 1. Rapid Box umožňuje komukoliv poslat soubory administrátorovi (sysadmin). Jde o jednoduchý způsob jak získat soubory od neregistrovaných uživatelů. 2. Zadáte jméno složky do které chcete soubory nahrát. Soubor se uloží s aktuálním datem a časem. 3. Po vybrání souborů a zmáčknutí tlačítka upload se vytvoří vámi požadovaná složky a soubory se nahrají na server. 4. Najednou můžete nahrát až 8 souborů o celkové velikosti 2GB.

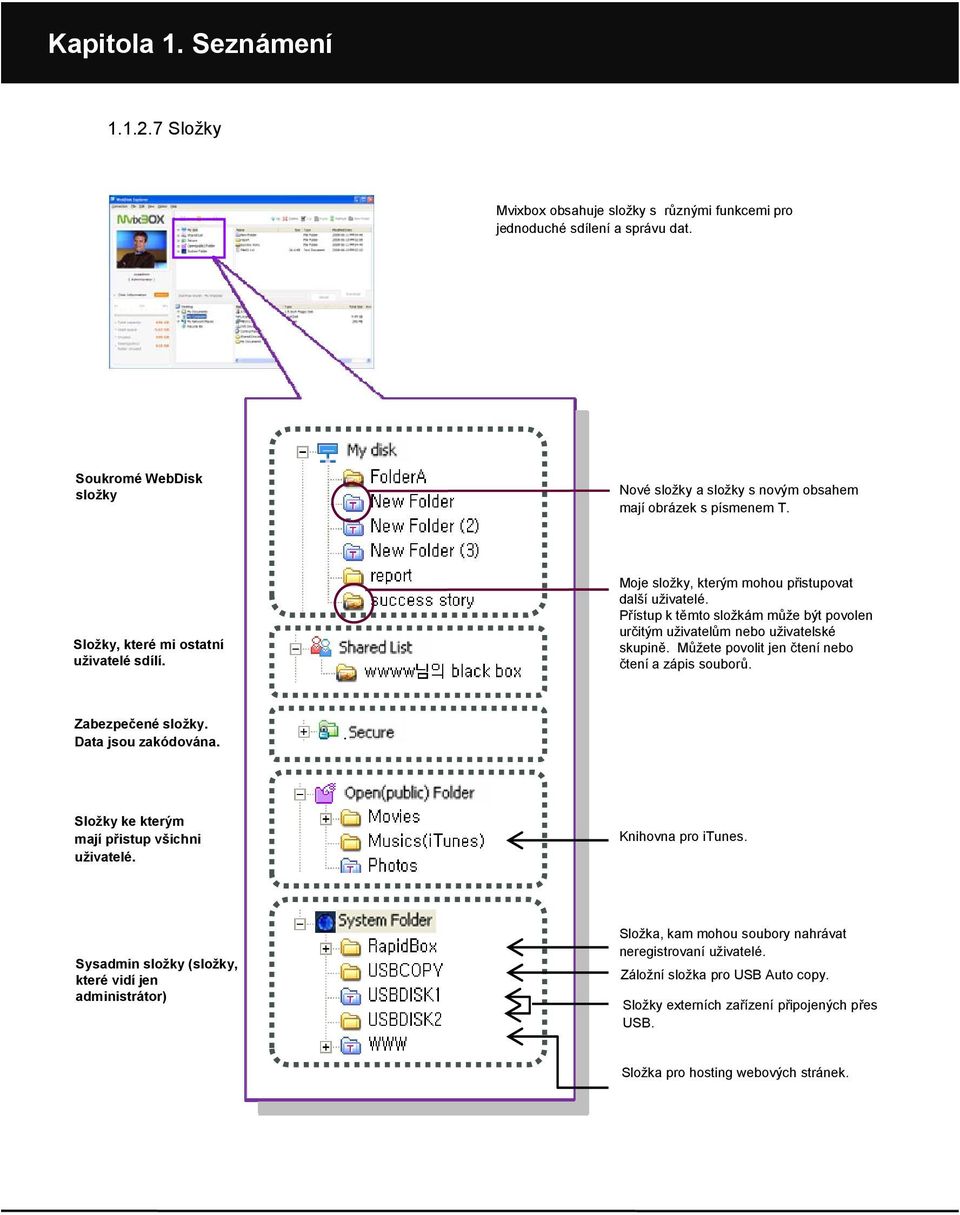

7 Kapitola 1. Seznámení Složky Mvixbox obsahuje složky s různými funkcemi pro jednoduché sdílení a správu dat. Soukromé WebDisk složky Nové složky a složky s novým obsahem mají obrázek s písmenem T. Složky, které mi ostatní uživatelé sdílí. Moje složky, kterým mohou přistupovat další uživatelé. Přístup k těmto složkám může být povolen určitým uživatelům nebo uživatelské skupině. Můžete povolit jen čtení nebo čtení a zápis souborů. Zabezpečené složky. Data jsou zakódována. Složky ke kterým mají přistup všichni uživatelé. Knihovna pro itunes. Sysadmin složky (složky, které vidí jen administrátor) Složka, kam mohou soubory nahrávat neregistrovaní uživatelé. Záložní složka pro USB Auto copy. Složky externích zařízení připojených přes USB. Složka pro hosting webových stránek.

8 Kapitola 1. Seznámení 1.1 Seznámení s Mvixbox Nastavení

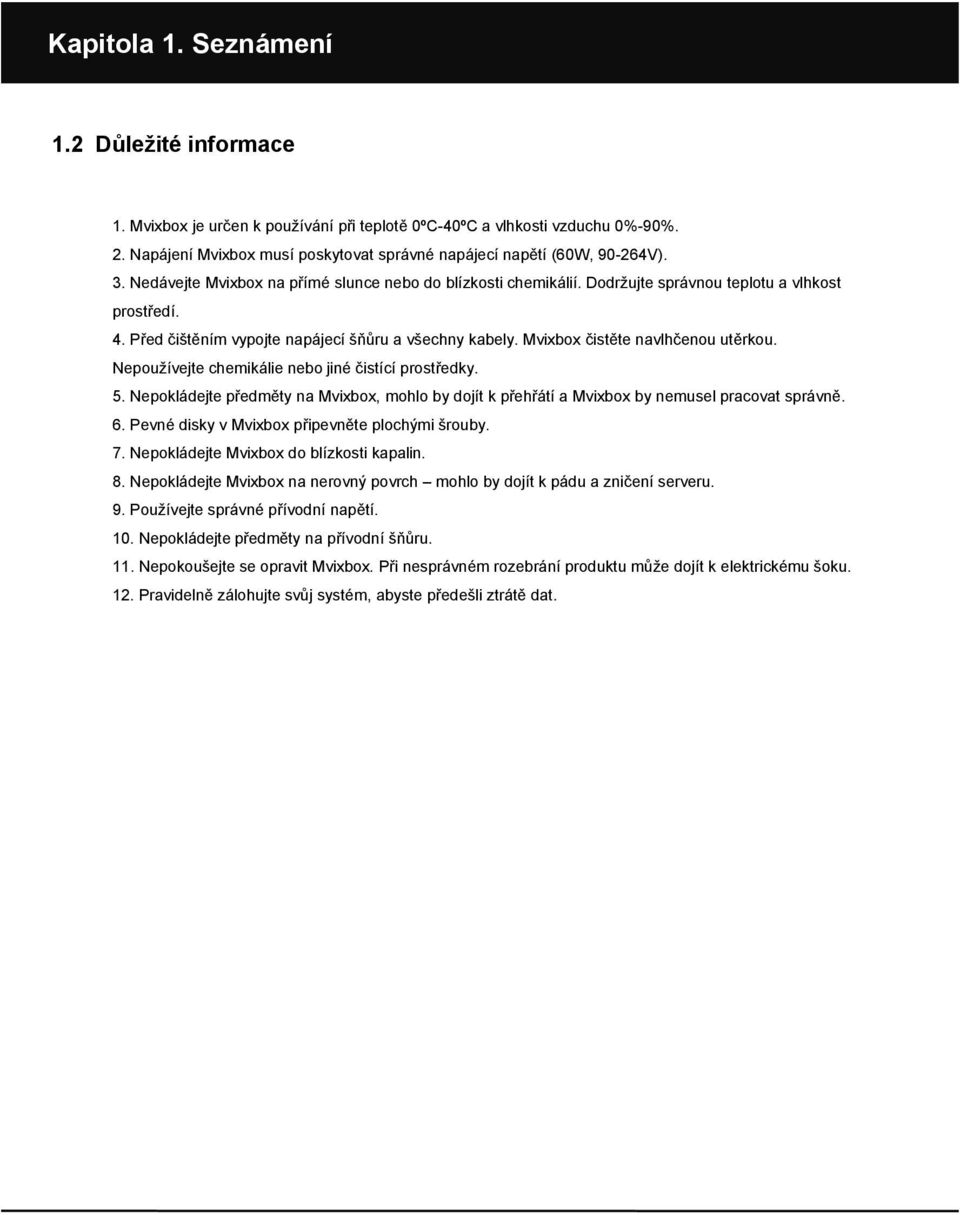

9 Kapitola 1. Seznámení 1.2 Důležité informace 1. Mvixbox je určen k používání při teplotě 0ºC-40ºC a vlhkosti vzduchu 0%-90%. 2. Napájení Mvixbox musí poskytovat správné napájecí napětí (60W, V). 3. Nedávejte Mvixbox na přímé slunce nebo do blízkosti chemikálií. Dodržujte správnou teplotu a vlhkost prostředí. 4. Před čištěním vypojte napájecí šňůru a všechny kabely. Mvixbox čistěte navlhčenou utěrkou. Nepoužívejte chemikálie nebo jiné čistící prostředky. 5. Nepokládejte předměty na Mvixbox, mohlo by dojít k přehřátí a Mvixbox by nemusel pracovat správně. 6. Pevné disky v Mvixbox připevněte plochými šrouby. 7. Nepokládejte Mvixbox do blízkosti kapalin. 8. Nepokládejte Mvixbox na nerovný povrch mohlo by dojít k pádu a zničení serveru. 9. Používejte správné přívodní napětí. 10. Nepokládejte předměty na přívodní šňůru. 11. Nepokoušejte se opravit Mvixbox. Při nesprávném rozebrání produktu může dojít k elektrickému šoku. 12. Pravidelně zálohujte svůj systém, abyste předešli ztrátě dat.

10 Kapitola 1. Seznámení 1.3 Upozornění Před používáním Mvixbox si prosím přečtěte následující upozornění. Doporučujeme pravidelnou zálohu dat vašeho Mvixbox. Výpadek proudu, selhání disku a další nehody jsou častou příčinou ztráty dat. Neumisťujte Mvixbox do blízkostí magnetického pole. Mvixbox podporuje 3.5 SATA pevné disky. IDE disky nemůžete používat. Jumper pevného disku musí být v pozici MASTER nebo SINGLE před vkládáním do Mvixbox. Některé disky (záleží na výrobci disku) mohou pracovat i při nastavení jumperu do pozice SLAVE nebo CABLE SELECT (CS).

11 Kapitola 1. Seznámení 1.4 Technická specifikace Vstup/Výstup LAN Network HDD SATA HDD X 2 (není součástí balení) USB port X 2 USB Copy Button, Release Button Wireless g / b (USB Type) (volitelné) Wired Gigabit LAN X 1 DHCP Server Dynamic DNS ***.mvix.net Network File Protocol CIFS, AFP, NFS, WebDAV Uživatelský OS Windows, Linux, MAC Additional Useful Protocol FTP with SSL / TLS, Telnet, SSH, SecureSMTP Apache, MySQL, SQLife, PHP Web Server Port # : 80 USB Flash Disk / Memory Auto Copy Volume Expansion (Owner : admin) USB Function Wireless LAN Printer Server BitTorrent Blog Multimedia itunes Music Server UPnP Media server File & Folder Upload / Download Share Folder(Read, Write, Read/Write) Secure Folder(Data Encryption) OPEN(Public) Folder All Users Sharing Notice, Board, Note WebDisk Link Mail for Big sized File File Link Mvixbox Share(upload link) Group/Guest ID Port # : 80(default), 8080 Full / Incremental Backup PC Backup Backup Schedule(Daily, Weekly, Monthly) Backup Setup Wizard Web-based Administration Alert System Management LED display / Alarm Buzzer Multi-User Account Mgmt. Language Multi Language support

12 Kapitola 1. Seznámení 1.5 Obsah balení Mvixbox NAS Stojánek Síťový kabel Napájecí kabel Instalační CD Uživatelská příručka

13 Kapitola 1. Seznámení 1.6 Mvixbox zvenku LED indikátory Release/Shutdown tlačítko USB port Copy a Reset tlačítko Pevný disk 1 (Hlavní) Tlačítko pro vypnutí USB port Pevný disk 2 Napájení LAN port

14 Kapitola 1. Seznámení 1.7 LED indikátory a tlačítka 1. LED indikátory Power : Svítí pokud je zařízení připojeno k elektrické síti. LAN : Svítí pokud je připojen síťový kabel a připojení je aktivní. Status : Svítí při startu a vypínání systému. USB1 : Svítí pokud je zařízení připojeno do předního USB portu a dochází k přenosu dat. USB2 : Svítí pokud je zařízení připojeno do zadního USB portu a dochází k přenosu dat. HDD1 : Svítí pokud se přistupuje k datům na disku. Více informací získáte přes webové rozhraní v [Administrator]- [System Management]-[Disk Management]. HDD2 : Svítí pokud se přistupuje k datům na disku. Více informací získáte přes webové rozhraní v [Administrator]- [System Management]-[Disk Management]. 2. Tlačítka Release / Shutdown tlačítko: Po zmáčknutí tlačítka na 1 sekundu přestane systém pracovat s USB zařízením a dvakrát pípne. Nyní můžete odpojit USB zařízení. Při přidržení tlačítka na 5 sekund dojde k vypnutí serveru (systém jednou pípne). Copy / Reset tlačítko: Pokud podržíte tlačítko 1 sekundu, dojde ke kopírování dat z USB zařízení na disk (systém jednou pípne). Po skončení kopírování systém dvakrát pípne. Server můžete restartovat pokud podržíte tlačítko 5 sekund (systém jednou pípne). Pokud podržíte obě tlačítka najednou po dobu pěti sekund, dojde k resetu nastavení připojení k síti. 3. Pípání Jedno pípnutí : Po zmáčknutí tlačítka, po připojení USB zařízení (externí disk, Wireless LAN, tiskárna, ) Dvě pípání : Po skončení kopírování z USB zařízení nebo při přerušení kopírování zmáčknutím release tlačítka Pět pípnutí : Pokud selže kopírování dat z USB zařízení 4. Disk Bay Disk Bay 1 : Tento prostor na disk je blíže k tlačítku pro vypnutí ze zadní strany serveru. Pokud chcete používat jenom jeden disk, vložte ho sem. Disk Bay 2 : Toto využijte pro svůj druhý disk. 14

15 Kapitola 2. Základní nastavení 2.1 Vložení pevného disku Zatáhněte za držák pevného disku. Zasuňte pevný disk do držáku. Pevný disk přišroubujte dvěma dodanými šroubky.

16 Kapitola 2. Základní nastavení Zasuňte disk do serveru. Zaklapněte držák. Zapojte napájecí kabel. Zapojte síťový kabel.

17 Kapitola 2. Základní nastavení 2.2 Připojení Připojení k síti Poznámka : Připojit k sítí se můžete přes kabel nebo bezdrátově. Nemůžete používat oba typy připojení najednou. [ Připojení k sítí kabelem ] [ Připojení k síti bezdrátově ] Připojte USB LAN kartu do Mvixbox, po správném nastavení obdrží Mvixbox IP adresu automaticky od vašeho routeru. Poznámka : Používejte bezdrátové připojení v prostředí s minimálním rušením. Nepoužívejte bezdrátové připojení pro streamování high definition videí.

18 Kapitola 2. Základní nastavení 2.2 Připojení USB Host USB Host Funkce Mvixbox poskytuje USB-host port v plné USB 2.0 rychlosti. USB-host (USB-OTG, USB-On-the-Go) umožňuje komunikaci mezi dvěma USB zařízeními. Můžete připojit jakékoliv paměťové USB zařízení (například Flash disk) a používat soubory, které obsahuje. Také můžete připojit digitální fotoaparát a zkopírovat z něj fotografie na Mvixbox disk. USB Host [ Zadní panel Mvixbox ] [ Externí pevný disk ] Nové externí USB zařízení můžete použít až po připojení k počítači a jeho zformátování.

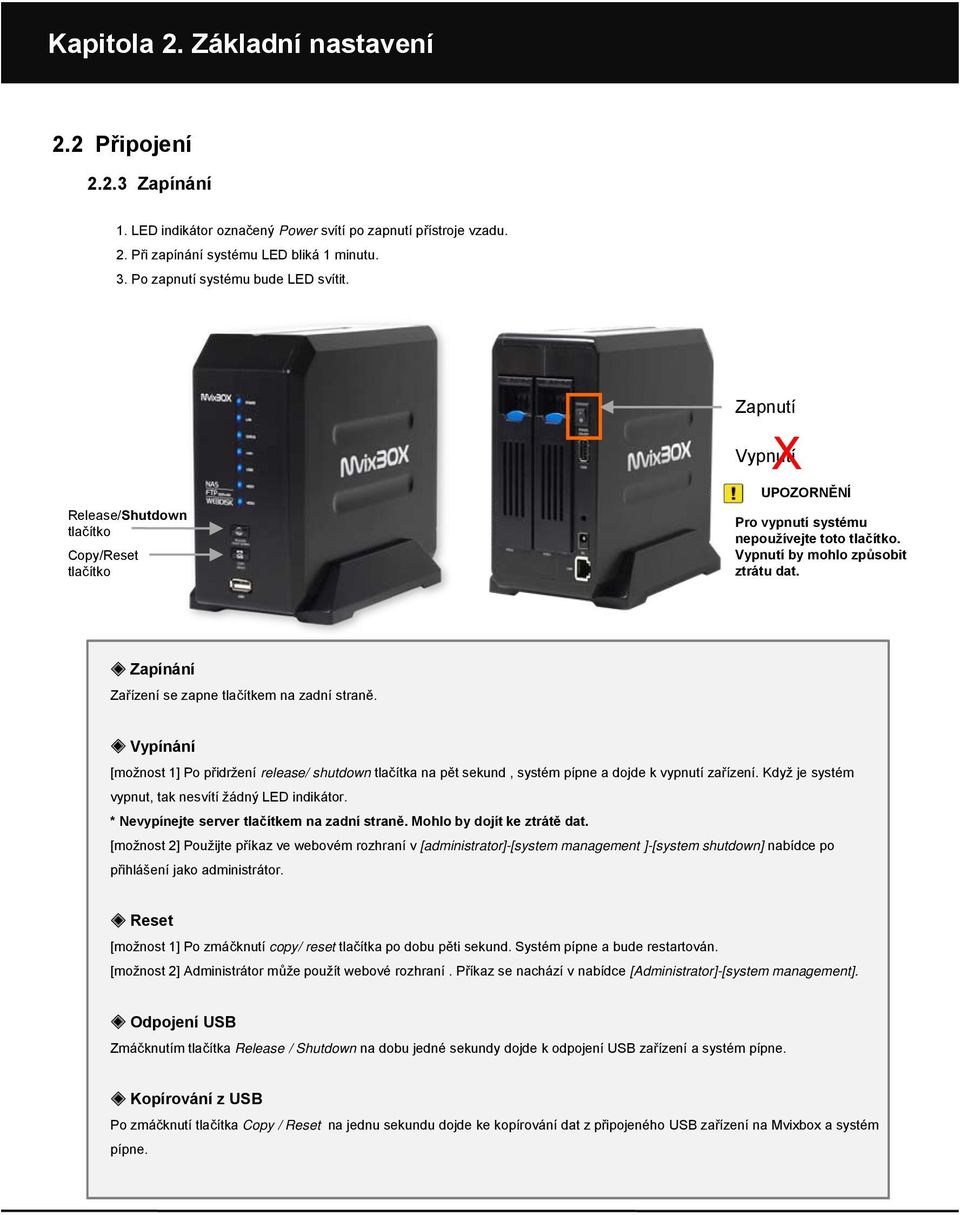

19 Kapitola 2. Základní nastavení 2.2 Připojení Zapínání 1. LED indikátor označený Power svítí po zapnutí přístroje vzadu. 2. Při zapínání systému LED bliká 1 minutu. 3. Po zapnutí systému bude LED svítit. Release/Shutdown tlačítko Copy/Reset tlačítko Zapnutí X Vypnutí UPOZORNĚNÍ Pro vypnutí systému nepoužívejte toto tlačítko. Vypnutí by mohlo způsobit ztrátu dat. Zapínání Zařízení se zapne tlačítkem na zadní straně. Vypínání [možnost 1] Po přidržení release/ shutdown tlačítka na pět sekund, systém pípne a dojde k vypnutí zařízení. Když je systém vypnut, tak nesvítí žádný LED indikátor. * Nevypínejte server tlačítkem na zadní straně. Mohlo by dojít ke ztrátě dat. [možnost 2] Použijte příkaz ve webovém rozhraní v [administrator]-[system management ]-[system shutdown] nabídce po přihlášení jako administrátor. Reset [možnost 1] Po zmáčknutí copy/ reset tlačítka po dobu pěti sekund. Systém pípne a bude restartován. [možnost 2] Administrátor může použít webové rozhraní. Příkaz se nachází v nabídce [Administrator]-[system management]. Odpojení USB Zmáčknutím tlačítka Release / Shutdown na dobu jedné sekundy dojde k odpojení USB zařízení a systém pípne. Kopírování z USB Po zmáčknutí tlačítka Copy / Reset na jednu sekundu dojde ke kopírování dat z připojeného USB zařízení na Mvixbox a systém pípne.

20 Kapitola 2. Základní nastavení 2.3 Instalace software (WebDisk) Po připojení k síti se Mvixbox bude snažit získat IP adresu z DHCP serveru. Pokud ji nezíská, nastaví se výchozí adresa [ Připojení k síti ] <Připojení k routeru> 1. Připojte zařízení k share point serveru nebo routeru pomocí síťového kabelu. 2. Zapněte zařízení. 3. Získejte adresu IP z routeru. <Připojení zařízení k PC: ruční nastavení> 1. Připojte zařízení síťovým kabelem k PC. 2. Nastavte IP adresu na X (kde X je číslo od 1 do 254, kromě 199) 3. Zapněte zařízení. 4. IP adresa se nastaví na [ Instalace software] 1. Vložte instalační CD do počítače. Instalace začne automaticky, pokud ne, spusťte setup.exe. 2. Na první stránce klikněte na Next pro pokračování v instalaci nebo Cancel pro zrušení instalace. 3. Po přečtení licenční smlouvy zaškrtněte políčko Yes, I agree a klikněte na Next.

21 Kapitola 2. Základní nastavení 4. Zkontrolujte zda je Mvixbox připojen k sítí a pokud ano, klikněte na Next. 5. Instalační program automaticky vyhledá připojená zařízení. Vyberte správné zařízení a klikněte na Next. Pokud hledání zařízení selže, zkuste Mvixbox nastavit ručně. Více v sekci <Připojení zařízení k PC: ruční nastavení>. Poté klikněte na Search again. 6. Zadejte sériové číslo zařízení a klikněte na Next. Sériové číslo naleznete na spodní straně zařízení.

22 Kapitola 2. Základní nastavení 7. Tato fáze se týká jen reinstalace programu. Vyberte mód reinstalace: [Reinstallation without Formatting] a. Reinstallation without Formatting (automatic backup of user account info.): Software bude přeinstalován kromě uložených dat a dat týkajících se uživatelských účtů. b. Reinstallation without Formatting: Software bude přeinstalován bez změny uložených dat. [Reinstallation after Formatting] Software bude nainstalován po formátování disku. Veškerá uložená data budou smazána. 8. Vyberte si mezi expansion mode a mirroring mode. Pokud chcete mít data chráněna proti selhání disku, vyberte mirroring mode. Pokud chcete využít maximální kapacitu disků, vyberte expansion mode. [Expansion mode] Použité disky se tváří jako jeden velký disk. Pokud použijete dva 1TB disky, uvidíte jeden 2TB disk. [Mirroring mode] Stejná data jsou na obou discích. Pokud jeden disk selže, veškerá data jsou na druhém disku. 9. Pevný disk se zformátuje a veškerá data budou smazána. 10. Až se dokončí formátování, zmáčkněte Next.

23 Kapitola 2. Základní nastavení 11. Program se kopíruje z instalačního CD. To může trvat několik minut. Po ukončení kopírování zmáčkněte Next. 12. Program se instaluje. Instalace může trvat několik minut. Až se instalace dokončí, zmáčkněte Next. 13. Poté se sytém restartuje. Restart může trvat několik minut.

24 Kapitola 2. Základní nastavení 14. Po skončení instalace budete přesměrováni na uvítací stránku ( IP address/welcome.php). Po přečtení této stránky klikněte na OK. 15. Zobrazí se stránka s nastavením systému. Nastavte heslo, SMTP server, čas a další. Klikněte na tlačítko Apply. Pokud nenastavíte SMTP server, nebudete moct používat funkce související s em. Nastavení můžete změnit v menu [Administrator]. 16. Zobrazí se hlavní stránka. Odteď pro připojení pište [ IP adresa]. [Log on] Administrátorské údaje pro připojení jsou: Jméno: sysadmin Heslo: admin Sysadmin účet dovoluje používat veškeré administrátorské funkce. [Join] Pro vytvoření nového uživatelského účtu musíte mít svolení administrátora. Administrátor povoluje nové uživatele v sekci [Administrator]-{User Management]-{Applicant]. [Rapid Box] Rapid Box dovoluje komukoliv poslat soubory administrátorovi. Jedná se o jednoduchý způsob získání souborů od neregistrovaných uživatelů.

25 Kapitola 2. Základní nastavení 2.4 Připojení k internetu IP router Tento krok můžete přeskočit pokud nepoužíváte IP Sharing Router. Ne všechny IP routery poskytují tuto funkci. Některé routery používají odlišnou terminologii. Pro více informací nahlédněte do uživatelské příručky vašeho IP Sharing Routeru. DMZ : Tato funkce dovoluje rozesílat data přicházejí na router IP adresám pro které jsou data určeny. Automatické připojení k zařízení probíhá nastavením interní IP adresy zařízení do DMZ. Port Forwarding : Tato funkce umožňuje nastavit porty pro komunikaci. Je nutné nastavit porty, které web disk používá. Jedná se o porty 80, 8080, 13193, 13194, Upozornění: Je doporučeno využít DMZ funkce. Nastavení Port Forwarding je složitější než DMZ. Nastavení IP Sharing Routeru 1. Připojte Mvixbox k IP Sharing Routeru pomocí síťového kabelu. 2. Nastavte DMZ nebo Port Forwarding. (DMZ je doporučeno). 3. Připojte se k Mvixbox přes internet pomocí IP adresy routeru.

26 Kapitola 2. Základní nastavení Příklad připojení k internetu pomocí IP Sharing Routeru 1. Příklad zapojení Port Protokol Funkce 80, 8080 TCP Web Server 13193, TCP WebDisk 2706 TCP BitTorrent 2. Nastavení routeru (vaše IP adresy se budou lišit) Pokud chcete použít DMZ (doporučeno) Nastavte interní IP adresu( ) jako DMZ IP adresu Pokud chcete použít Port Forwarding Nastavte interní IP adresu ( ) Nastavte porty 80, 8080, 13193, 13194, 2706 Nastavte protokol 3. Kontrola internetového připojení Připojte se k Mvixbox napsáním nebo z vašeho počítače. (Jedná se jen o ukázku, vaše IP adresy budou odlišné).

27 Kapitola 2. Základní nastavení Poznámka : Níže je zobrazeno nastavení routeru od tří různých výrobců. Pokud používáte jiný, způsob nastavení najdete v jeho uživatelské příručce. (Příklad 1) D-Link IP Router [ Nastavení DMZ ] 1. Do internetového prohlížeče zadejte IP adresu vašeho routeru ( ). Zadejte uživatelské jméno (admin) a heslo. 2. Klikněte na záložku Advanced, a poté na tlačítko DMZ. 3. Vyberte Enable a zadejte IP adresu vašeho Mvixbox. 4. Klikněte na Apply a poté na Continue pro uložení změn. [ Nastavení Virtual Server (Port Forwarding) ] 1. V internetovém prohlížeči zadejte IP adresu vašeho routeru ( ). Zadejte uživatelské jméno (admin) a heslo. 2. Klikněte na záložku Advanced, a poté na Virtual Server. 3. Vymyslete si jméno. Zadejte IP adresu Mvixbox. Vyberte typ protokolu a zadejte číslo portu (viz tabulka výše). Zadejte číslo portu, které chcete, aby uživatelé připojení přes internet pro danou službu používali. Vyberte čas, kdy bude funkce aktivní. 4. Zmáčkněte Apply, a poté Continue pro uložení změn.

28 Kapitola 2. Základní nastavení (Příklad 2) LINKSYS IP Router [ Nastavení DMZ ] 1. Do internetového prohlížeče zadejte IP adresu vašeho routeru ( ). Zadejte vaše uživatelské jméno (admin) a heslo. 2. Klikněte na Applications & Gaming, a poté klikněte na DMZ. 3. Vyberte Enable. 4. Zadejte IP adresu vašeho Mvixbox. 5. Klikněte na Save Settings, a poté na Continue. [ Nastavení Virtual Server (Port Forwarding) ] 1. Do internetového prohlížeče zadejte IP adresu vašeho routeru ( ). Zadejte vaše uživatelské jméno (admin) a heslo. 2. Klikněte na Applications & Gaming, a poté klikněte na Port Range Forwarding. 3. Zadejte jakékoliv jméno do políčka Application. Zadejte rozsah čísel portů. Vyberte TCP jako typ protokolu. Zadejte IP adresu Mvixbox. 4. Klikněte na Save Settings, a poté na Continue.

29 Kapitola 2. Základní nastavení (Příklad 3) NETGEAR IP Router [ Nastavení DMZ ] 1. Do internetového prohlížeče zadejte IP adresu vašeho routeru ( ). Zadejte vaše uživatelské jméno (admin) a heslo. 2. Klikněte na WAN Setup, a poté zaškrtněte Default DMZ Server. 3. Zadejte IP adresu vašeho Mvixbox. 4. Klikněte na Apply, a poté na Continue. [ Nastavení Virtual Server (Port Forwarding) ] 1. Do internetového prohlížeče zadejte IP adresu vašeho routeru ( ). Zadejte vaše uživatelské jméno (admin) a heslo. 2. Klikněte na Port Forwarding/Port Triggering. 3. Vyberte Port Forwarding. 4. Klikněte na Add Custom Service. Zadejte nějaké jméno do kolonky Service Name. Zadejte začátek intervalu portů do Starting Port. Zadejte konec intervalu portů do Ending Port. Zadejte IP adresu vašeho Mvixbox do Server IP Address. 5. Klikněte na Apply, a poté na Continue.

30 Kapitola 2. Základní nastavení 2.4 Připojení k internetu DDNS (Dynamic Domain Name Server) Tato funkce slouží pro nastavení vlastní Mvixbox domény, abyste se k němu mohli připojovat přes internet bez nutnosti znát vaši vnější IP adresu. Aby funkce správně fungovala, musíte nastavit na vašem routeru DMZ nebo port forwarding. [Nastavení DDNS] Napište jméno, které si chcete zaregistrovat a zmáčkněte SET. Jméno se může skládat z kombinace písmen (bez háčků a čárek) a čísel. Jméno sestavené jenom z čísel není povoleno. Maximální délka jména je dvanáct znaků. Pokud si už dané jméno někdo zaregistroval před vámi, musíte zkusit jiné. Po úspěšné registraci se k Mvixbox můžete připojit z internetu pomocí vašeho jména. [Smazání DDNS] Zmáčkněte DELETE pro smazání registrovaného jména. Poté si můžete zaregistrovat nové jméno. a. Připojte se jako sysadmin a v menu vyberte [Administrator]-[Network Management]-[setting up DDNS]. b. Zadejte vaše vymyšlené jméno a klikněte na OK. c. Pokud už má dané jméno někdo jiný zaregistrované, musíte použít nějaké jiné. d. Aby vše fungovalo musíte mít nastaveno přesměrování portů 80 a 8080 ve vašem routeru. e. Pro změnu vašeho jména (domény) zmáčkněte [Delete] a zadejte nové jméno. f. Nyní se k Mvixbox můžete připojit odkudkoliv z internetu zadáním

31 Kapitola 2. Základní nastavení 2.5 Setup Wizard (Změna nastavení) [ Setup Wizard] 1. Veškeré nastavení vašeho Mvixbox můžete změnit v Setup Wizard na hlavní stránce. 2. Změňte jméno vašeho Mvixbox serveru. Jméno serveru se zobrazuje v itunes, síťových discích a UPnP. Zmáčkněte Next pro uložení a pokračování na další stránku. 3. Zvolte heslo. 4. Zadejte bezpečnostní otázku a její odpověď. Tato otázka bude použita při obnově hesla, pokud ho zapomenete. 5. Zadejte heslo zabezpečené složky. Tato složka slouží k bezpečnější mu ukládání dat. Pro přístup do této složku musíte znát heslo. Zmáčkněte Next pro uložení a pokračování na další stránku.

32 Kapitola 2. Základní nastavení 6. Nastavte mail server. Pokud není mail server nastaven, nemůžete využívat ové funkce. Klikněte na Next pro uložení a pokračování dále. 7. Nastavte čas a časové pásmo. Klikněte na Next pro uložení a pokračování. 8. Nastavte porty. Klikněte na Read before setup pro více informací. Kliknutím na Default dojde k nastavení výchozích hodnot. Klikněte na Next pro uložení a pokračování. 32

33 Kapitola 2. Základní nastavení 9. Nastavte router. Pokud router nepoužíváte, zkontrolujte zda je Mvixbox připojen k modemu nebo switchi síťovým kabelem. Pokud chcete používat router, musíte nastavit DMZ nebo port forwarding. Zmáčkněte [Next] pro uložení a pokračování dál. 10. Nastavte DDNS. To umožní připojení k Mvixbox odkudkoliv z internetu. Zmáčkněte [Next] pro uložení a pokračování dál. 33

34 Příloha A A. Upgrade firmware Kontrola nových verzí 1) Přihlašte se jako sysadmin. 2) Vyberte [Administrator]-[System Management]-[System Management] nabídku. Napravo je položka Upgrade, kde můžete zkontrolovat verzi software WebDisk. ** Upgrade firmware najdete na: Jak na upgrade firmware? 1) Novější verzi firmware si stáhněte z 2) Klikněte search a vyberte stáhnutý soubor. Search Search 3) Zmáčkněte apply. 4) Novější firmware neobsahuje předchozí verze firmware. Pro správný upgrade musíte postupně nahrát všechny verze firmware od vaší současné verze po novou verzi.

35 Příloha B B. Další nastavení Jak sdílet hudbu pomocí itunes? Uložte všechny vaše mp3 soubory do složky musics(itunes), která je ve složce open. Spusťte itunes program. Jako sdílená položka se objeví Mvixbox-Musics, kde jsou vaše mp3 soubory. Nyní můžete streamovat veškerou vaši uloženou hudbu. Jak sdílet složku nebo připojené USB zařízení s jiným počítačem nebo multimediálním přehrávačem? V menu [Administrator]-[System Management]-[Service Management] vyberte Share mode. Vyberte složku nebo USB zařízení, které chcete sdílet. Nyní můžete v multimediálním přehrávači nebo na počítači najít sdílené zařízení s názvem Mvixbox, nebo jiným názvem, který si nastavíte v menu [System Management]. Jak hostovat vlastní webovou stránku? Pomocí WebDisk Explorer nebo Web Explorer nahrajte potřebné soubory do složky WWW. Přejmenujte existující soubor index.php (například na index.php_). Pokud používáte Mysql, připojte se přes ssh jako sysadmin a zadejte příkaz mysql-u root p mysql, heslo není potřeba vkládat. Po napsání adresy serveru do prohlížeče uvidíte vaši webovou stránku. Stará stránka je na adrese Před prováděním změn v PHP nebo nastavení Apache si prosím zazálohujte stávající verzi. Některé služby serveru na nich mohou záviset. Jak používat bezdrátové připojení? Připojte kompatibilní USB wireless zařízení. V nastavení sítě vyberte wireless a nastavte potřebné údaje. Pokud budete používat bezdrátové připojení k síti, tak nebudete moci použít drátové. Bezdrátové připojení je méně stabilní, proto je lepší používat drátové. Jak zazálohovat USB flash disk? Vložte flash disk do USB portu. Server jednou pípne. Podržte tlačítko Copy na jednu sekundu. (Při podržení na pět sekund dojde k restartu serveru). Soubory a složky z flash disku se začnou kopírovat do system folder/usbcopy. Po skončení kopírování pípne server dvakrát. Pokud není na disku dostatek místa, server pípne pětkrát.

36 Příloha B Jak zvětšit diskovou kapacitu externím USB diskem? Připojte externí USB disk. Pokud je připojen na přední straně serveru, zobrazí se jako System folder/usbdisk1. Pokud je připojen zezadu, zobrazuje se jako System folder/usbdisk2. Oddíly na disku se zobrazí jako part01, part02, Jak ochránit data před selháním disku? Server podporuje RAID 1 mirroring mode. Pokud chcete mít data více chráněná před poškozením, zvolte mirroring mode při instalaci. Tento mód je možno použít jen pokud máte dva disky. Pokud máte jeden disk, můžete přidat další a využít RAID 1. Tento mód zapisuje stejná data na oba disky. Pokud jeden z disků selže, stejná data jsou na zazálohována na druhém. Bohužel je zápis dat pomalejší a můžete využít jen kapacitu jednoho disku. Jak se k Mvixbox připojovat pomocí jména a ne IP adresy? Vyberte [Administrator]-[Network Management]-[setting up DDNS]. Zadejte jméno, které si přejete používat. Po úspěšném nastavení se pomocí toho jména můžete k Mvixbox připojovat z internetu. Pokud používáte router, zkontrolujte zda je nastaveno DMZ nebo port forwarding. Pokud se změní IP adresa routeru, musíte zaktualizovat toto jméno.

37 Příloha C C. FAQ C.a Instalace a nastavení Software z instalačního CD nejde nainstalovat. Zkontrolujte, zda Mvixbox a PC je zapojeno do stejné sítě. Zkontrolujte, zda jste správně zadali sériové číslo. Zkontrolujte zda jste správně zapojily pevné disky. Při instalaci z CD došlo k chybě. Zavřete instalační program. Restartujte zařízení a spusťte instalaci znovu. Zadané sériové číslo je špatné. Sériové číslo rozpoznává velká a malá písmena. Zkontrolujte, zda to máte dobře.

38 Příloha C C.b uživatelské účty Uživatel zapomněl svoje heslo. Přihlašte se jako administrátor, v sekci uživatelských účtů vyberte daného uživatele a klikněte na Initialize Password pro změnu jeho hesla. Zapomněl jsem administrátorské heslo. Klikněte na [Initialize Password] pro změnu hesla. Zadejte sériové číslo a zadejte odpověď na otázku, kterou jste zadával při první instalaci serveru, Zmáčkněte [Initialize] pro změnu hesla Nemohu se připojit přes prohlížeč ve Windows 98. Připojit se můžete jen když je vaše uživatelské jméno ve Windows 98 stejné jako vaše uživatelské jméno v Mvixbox. Jak zjistím verzi firmware? Je zobrazena nahoře v okně. (např.. Ver ) Jak na upgrade firmware? Upgrade se provádí stáhnutím a nahráním nové verze firmware z nabídky Upgrade pokud se připojíte jako administrátor. Jak vypnu server? Přihlaste se jako administrátor a v nabídce [System Management] vyberte Restart pro restart nebo Shutdown pro vypnutí. Nebo podržte tlačítko Release/Shutdown na přední straně Mvixbox po dobu pěti sekund. Systém dvakrát pípne. Může server používat více uživatelů najednou? Ano, více uživatelů se může připojit a stahovat nebo nahrávat soubory. Pokud jeden uživatel pracuje s určitým souborem, ostatní uživatelé tento soubor nemohou upravovat, jenom prohlížet. Kde stáhnu Quick Launcher? Quick Launcher můžete stáhnout dole v levé části hlavní stránky Mvixbox po přihlášení. Jaké číslo portu mám zvolit v programu Quick Launcher? Výchozí hodnota je Pokud potřebujete port změnit, můžete to udělat v [System Management]-[Service Management] nabídce. Může být jeden uživatel připojen najednou vícekrát? Ano, stejné uživatelské jméno může být vícenásobně připojeno.

39 Příloha D D. Řešení problémů 1) K Mvixbox se nejde připojit přes internet Zkontrolujte, zdaje Mvixbox správně připojen k síti. Podívejte, jestli není Mvixbox blokován firewallem. Pokud neznáte jeho IP adresu, pokračujte bodem 2. Pokud je připojení k síti špatně nastaveno, pokračujte bodem 3. Pokud předchozí dva body nepomohou, kontaktujte technickou podporu. 2) Jak zjistím IP adresu Mvixbox Spusťte setup.exe z instalačního CD. Několikrát zmáčkněte [Next] než se dostanete k vyhledávání Mvixbox. Zde zjistíte IP adresu Mvixbox připojeného do místní sítě. 3) Mvixbox má špatně nastavené připojení k síti Zkopírujte soubor gbs_patch.bin na USB flash disk ze složky in net_init, kterou naleznete na instalačním CD. Zapojte flash disk do USB portu Mvixboxu. Nastavení připojení k síti se vyresetuje.
