ú inn jší rozklad. Výkonné zachycování pyl, spór plísní a rozto. MC707VM-S, MC707VM-W 1ø / V 50/60Hz Kontrola p ibaleného p íslušenství.

Transkript

1 MODEL

2 Výkonné odstranní pach jejich rychlým rozkladem Rychlý rozklad formaldehydu a dalších molekul, které stále znovu vznikají, jejich úinným rozkladem na výstupu z trsových výboj. (Trsový výboj šumí, ale není to nepirozené). Energie vycházející z trsových výboj vytváí ve fotokatalytickém filtru úinnjší rozklad. Výkonné zachycování pyl, spór plísní a rozto. Kontrola pibaleného píslušenství. 1 útržek instalován na zadní stran filtr a6útržk na výmnu je v úložném prostoru istiky Vyberte si v místnosti místo, které umožní cirkulaci vzduchu. Výstup vzduchu je smrem vzhru s mírným naklonním doprava. Pokud budete chtít odstranit prach z domácnosti, pak bude nejúinnjší umístit istiku u podlahy. Pokud budete chtít pohlcovat cigaretový kou, pak bude nejúinnjší umístit istiku v místnosti do vyšší polohy. Pokud istiku umístíte na protjší stnu oproti umístní klimatizaní jednotky, pak se zvýší úinnost cirkulace vzduchu (efekt cirkulujícího proudní, viz obrázek níže). Klimatizace, která je v místnosti v provozu, hlídá kolísání teploty a istika souasn istí vzduch. Distribuci vzduchu si nastavte tak, aby se vzduch pivádl do celého prostoru. istiku postavte na takové místo, kde budou všechny její nožky stát stabiln, vyvarujete se tak pípadných vibrací celého pístroje. Model MC707VM-S, MC707VM-W Napájení 1ø / V 50/60Hz Venkovní rozmry Píkon(W) 55/55 (Turbo) Prtok vzduchu (m 3 /h) HH: Turbo 420/420 H : Vysoké otáky 285/285 M : Stední otáky 180/180 L : Nízké otáky 120/120 LL : Tiché nejnižší otáky 60/60 Aplikovatelná plocha místnosti 48m 2 Hmotnost 8,7kg Filtry (7 útržk ) Bio-filtr (1 útržek) Bezdrátové dálkové ovládání (Baterie tvaru mince CR2025 je vložena, ale nezapojena)

3 Manuál uložte na takové místo, kde jej obsluha bude moci snadno najít. Ped spuštním jednotky do provozu si naped pozorn pette tento manuál. Z bezpenostních dvod si obsluha musí pozorn peíst následující varování. Tento manuál dlí výstrahy na VAROVÁNÍ a UPOZORNNÍ. Postupujte podle všech upozornní, uvedených níže: pro zaruení bezpenosti jsou všechny velmi dležité. Pokud se nebudete tmito pokyny pesn ídit, jednotka mže zpsobit poškození majetku, poranní osob nebo úmrtí. Pokud se nebudete tmito pokyny pesn ídit, jednotka mže zpsobit malé nebo stedn velké poškození majetku nebo zranní osob. Nikdy to nedlejte. istiky vzduchu(vetn dálkového ovladae) se nikdy nedotýkejte mokrýma rukama. Vždy postupujte podle následujících pokyn. istika vzduchu (vetn dálkového ovladae) nesmí pijít do styku s vodou. Používání poškozeného napájecího kabelu je vysoce nebezpené; pokud se napájecí kabel poškodí, musíte ho vymnit za kabel, který obdržíte od výrobce nebo od autorizovaného servisního technika. Nikdy ho nevymujte za njaký vlastní kabel. Neoprávnný zásah mže vést ke vzniku požáru a/nebo k poruše zaízení. Mže dojít k zasažení elektrickým proudem. Mže dojít ke vzniku požáru nebo k zasažení elektrickým proudem. Pokud se kabel elektrického napájení poškodí, mže dojít ke vzniku požáru nebo k zasažení elektrickým proudem. Provádní prací, když zaízení je spuštné (ON), mže vést ke vzniku požáru a/nebo k zasažení elektrickým proudem. Používání napájecího kabelu jinak než pi správných provozních podmínkách, mže vést ke zkratm a následn k zasažení elektrickým proudem a/nebo ke vzniku požáru. Kontakt s vodou mže vést k zasažení elektrickým proudem nebo k poškození zaízení. Je zde nebezpeí vzniku trhlin, elektrického šoku nebo vznícení. Mohlo by dojít k požáru nebo k poranní elektrickým proudem Mže se snížit citlivost píjmu dálkového ovladae a mže dojít ke zmn barvy. Pímé slunení záení mže zeslabovat píjem signálu dálkového ovladae a zmnit barvu opláštní zaízení. Teplo mže zmnit barvu a zdeformovat opláštní. Toto zaízení mže narušovat televizní obraz a vytváet rušení. Iluminace mže zeslabit citlivost píjmu signálu dálkového ovladae a zmnit barvu opláštní zaízení. Nepíznivé podmínky používání mohou zkrátit dobu, za kterou bude nutné vymnit pedfiltr a ionizaní filtr, a mohou také vést k poškození zaízení. Takové látky mohou zpsobit požár. Mže dojít k zasažení elektrickým proudem nebo k poškození zaízení. Je zde nebezpeí, že vám motor zachytí ruce a mžete se poranit. Chemické komponenty se budou hromadit uvnit zaízení a v závislosti na vaší fyzické kondici, mžete reagovat na podráždní, což je pro vaše zdraví škodlivé. Nasátí mžení mže vést k zasažení elektrickým proudem a/nebo k poškození zaízení. Zablokované otvory mohou snižovat výkon (vzduch se nebude istit v rámci celé místnosti) a/nebo to mže vést k poškození zaízení. Pokud se do zaízení dostane voda, mže dojít k zasažení elektrickým proudem nebo k funkní poruše zaízení. Podobné látky mohou zpsobit vznik trhlin, zasažení elektrickým proudem a/nebo vznik požáru. Elektrický prraz mže vést k svodovému proudu a následn k zasažení elektrickým proudem a/nebo mže dojít ke zkratu, který mže zpsobit požár. Mže dojít k zasažení elektrickým proudem nebo ke zkratu, což mže zpsobit požár. Mže to zpsobit funkní poruchu zaízení. Mže to zpsobit funkní poruchu zaízení. Mže to zpsobit funkní poruchu zaízení. Toto zaízení nemže odstraovat oxid uhelnatý. Pokud vtrání nebude dostatené, mže dojít k otrav oxidem uhelnatým. Mže dojít ke vzniku požáru nebo k funkní poruše zaízení. Toxické látky, jako napíklad kouz cigaret (oxid uhliitý) nelze odstraovat.

4 (Strana 4) Ukazuje provozní stav. Zachycuje pomrn velké ástice a prach. Pohlcuje viry. Malé prachové ástice, které se zachytí na pedfiltru, se kladn nabijí, takže je mže záporn nabitý harmonikov skládaný filtr snadnji pohlcovat. Tento filtr na základ principu statické elektiny pohlcuje prachové ástice. Pohlcuje a rozkládá ástice, které dív, než se vzduch vrátí zpátky do místnosti, nebylo možné odstranit. Poznámka: nesmí se umývat vodou. Schránka obsahuje šest náhradních harmonikov skládaných filtr. Slouží pro zasunutí dálkového ovládání. Slouží pro penášení jednotky. Vytváí záporné ionty. Její funkcí je sluovat kladn nabité toxické látky v místnosti, neutralizovat je a odstraovat. Pokud se používá statická elektina, pak se doasn sníží množství vytváených záporných iont. Slouží k navinutí napájecího kabelu pi skladování jednotky. Nenavíjejte kabel pi provozu.

5 Tudy vzduch vstupuje dovnit a idlo prachu uruje stav zneištní vzduchu. Uruje stav zneištní vzduchu a indikuje výsledky. V následujícím píklad bude bhem prvních 7 sekund svítit pouze zelená kontrolka bez ohledu na to, jak moc bude vzduch zneištný. Provoz pímo po nastavení plazmového ionizátoru na elním panelu Provoz pímo po zasunutí zástrky napájení. Citlivost nastavení idla prachu mžete mnit. Uruje zmny pach a indikuje výsledky. Svítí bhem automatického provozu. (Strana 7) Svítí u nastaveného typu prtoku vzduchu. (Strana 7) Svítí bhem turbo režimu. (Strana 7) Svítí bhem pylového režimu. (Strana 7) Indikuje provoz režimu vytváení záporných iont. (Strana 7) Indikuje nastavený as asového spínae pro VYPNUTO. Indikuje as, který již uplynul, stejn jako as, který po nastavení ješt zbývá. (Strana 11,12) Bude blikat v dob, kdy je nutné vyistit plazmový ionizátor. Když nastane as pro výmnu harmonikov skládaného filtru, tato kontrolka rozsvítí, a když se tento as pekroí, bude blikat. Když filtr vymníte, stisknte resetovací tlaítko. (Strana 10) (Strana 7) Svítí bhem používání dtské pojistky. Tudy vzduch vstupuje dovnita idlo pachu uriuje stav pach. Pijímá signály z dálkového ovladae. Pokaždé, když toto tlaítko stisknete, se provozní režim zmní viz tabulka níže. Mže docházet k reakcím na náhlé zmny teploty/vlhkosti a na plyny bez zápachu (oxid uhelnatý). V pípadech, kdy nedochází ke zmnám intenzity pach, nemusí dojít k žádné reakci. Nemusí dojít k žádné reakci na pach zvíat nebo esneku. Rzní lidé mají rzné vnímání pach, takže si nemusíte povšimnout njakého pachu, akoliv kontrolka bude svítit. V následujícím píklad bude bhem první 1 minuty svítit pouze zelená kontrolka. Tento stav je standardní hodnotou citlivosti idla pachu. Provoz pímo po nastavení plazmového ionizátoru na elním panelu Provoz pímo po zasunutí zástrky napájení. (Automatický) LL (Tichý) L (Nízký) M (Standardní) (Stop) (Pyl) HH (Turbo) H (Vysoký) * Bhem automatického provozu bude souasn svítit indikátor prtoku vzduchu.

6 Baterie je již do dálkového ovladae vložená, ale dálkový ovlada nelze používat, pokud ho naped nepipravíte. Dálkový ovlada používejte, až když vytáhnete prhlednou pásku z krytu baterie. Když dálkový ovlada nebudete používat, mžete jej odložit do prostoru pro odkládání dálkového ovladae. Namite vysíla dálkového ovladae smrem k pijímai hlavní jednotky. Pokud se vyskytne pekážka v penosu signálu, jako napíklad záclona, dálkový ovlada nebude fungovat. Vzdálenost, ze které je dálkový ovlada schopen vysílat, je pibližn 6m.. Neházejte ani nepokládejte dálkový ovlada do vody. (Mže dojít k poškození.) Tlaítka dálkového ovladae nemakejte ostrými pedmty. (Mže dojít k poškození.) Signály se nemusí dobe pijímat, jestliže ve stejné místnosti bude eletronické osvtlení - fluorescenní lampy (nap. fluorescenní invertní lampy). V tchto pípadech tuto situaci konzultujte s Daikin dealerem. Pokud se bude další elektrické zaízení ovládat dálkovým ovládáním, pak je buod dálkového ovladae oddlte nebo situaci zkonzultujte s Daikin dealerem. Jednotka se musí provozovat s osazeným pedfiltrem a harmonikov skládaným filtrem. Pokud filtry nebudou osazené a jednotka bude v provozu, mže dojít k funkní poruše. Uchopte výstupky na spodní stran jednotky a pitáhnte panel smrem k sob, panel držte ve spodní ásti. Na zadní stran dálkového ovladae otevete kryt ve smru šipky. Baterii vymte za baterii CR2025. (Ujistte se, že jste baterii vložili stranou se znaménkem + tak, jak je uvedeno na obrázku.) Kryt vrate na pvodní místo Baterie skladujte tam, kam na n batolata a dti nebudou moci dosáhnout. Pokud by omylem došlo ke spolknutí baterie, musíte okamžit kontaktovat lékae. Pokud baterii vyadíte, zaslepte kontakty izolaní páskou. Pokud jsou dohromady s jiným kovem nebo bateriemi, mže dojít k zahátí, k explozi nebo ke vznícení. Baterie zaneste do blízkého obchodu s elektronikou nebo s fotoaparáty, nebo do hodináství, aby je recyklovali. Vložená baterie velikosti mince je pipravená pro poátení použití. Doba její použitelnosti je 1 rok od data výroby istiky vzduchu. Dobaprovýmnunastaneasiza1rok,alepokudbudepíjemjiž obtížný, vymte baterie za nové baterie velikosti mince typu CR2025. Baterie velikosti mince, které se blíží k "doporuené dob použitelnosti" možná bude nutné brzy vymnit. Pokud zaízení nebudete dlouhou dobu používat vyjmte baterie velikosti mince ven, aby jste zabránili funknímu poškození zaízení nebo zranní kvli vyteení baterie nebo exploze. 1) Odstrate nárazy tlumící materiál Nárazy tlumící materiál (lepenka) 2) Uchopte držák, táhnte ionizér smrem k sob a vyjmte ho ze dvou úchytek na horní stran. Plazmový ionizátor Úchytky (jedna nalevo a jedna napravo)

7 Harmonikov skládaný filtr vytáhnte ze zásobníku. Strana se temi otvory pijde Harmonikov skládaný filtr nahoru Uchopte držák, ionizátor zaklapnte do horních 2 úchytek a zatlate dovnit.. Zasute plazový ionizátor naplno. Bílou stranu filtru musíte mít smrem k sob Dezodorizaní katalytická jednotka Zabezpeovací páska Filtr zaháknte za úchytky na horní a spodní stran, pak jej zaháknte na levé a pravé stran a potom ho zajistte páskou. Jednotka se musí provozovat s osazeným pedfiltrem a harmonikov skládaným filtrem. Pokud filtry nebudou osazené a jednotka bude v provozu, mže dojít k poškození jednotky. Jestliže bude pední a modrá strana harmonikov skládaného filtru pehozená, pak se sníží úinnost. Pedfiltr sejmte tak, že ho budete táhnout ven smrem dopedu, a souasn budete držet úchytky na jeho horní stran (1) Otvory na harmonikov skládaném filtr nasate na 3 horní úchytky dezodorizaní katalytické jednotky Táhnte ven smrem dopedu a pedfiltr sejmte (2) Zaháknte otvory harmonikov skládaného filtru za spodní úchytky (2 místa) Zaháknte otvory (2 místa) bio-filtru za úchytky (2 místa) plazmového ionizátoru (3) Harmonikov skládaný filtr zasute do pravé a levé úchytky Otvory (2 místa) Horní úchytky (2 místa) (4) Harmonikov skládaný fitr zajistte páskou Zaháknte spodní ást pedfiltru za spodní úchytky (2 místa) plazmového ionizátoru a pak ho zasute do pravých a levých úchytek (4 místa). Pravé a levé úchytky (4 místa) Plazmový ionizátor Úchytky (2 místa)

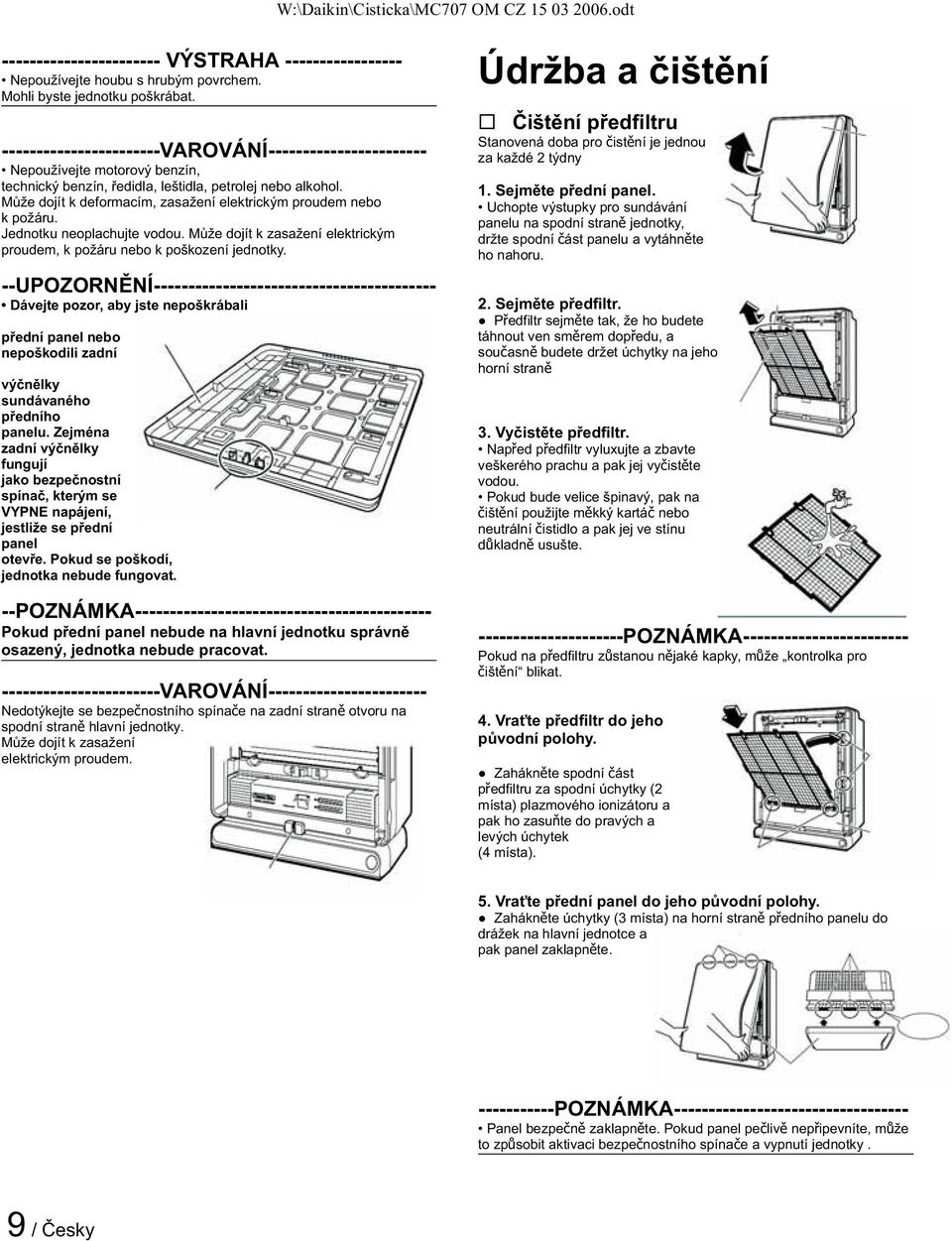

8 Zaháknte úchytky (3 místa) na horní stran pedního panelu do drážek na hlavní jednotce a pak panel zaklapnte. Horní úchytky (3 místa) Horní drážky (3 místa) Panel bezpen zaklapnte. Pokud panel peliv nepipevníte, mže to zpsobit aktivaci bezpenostního spínae a vypnutí jednotky. Bio-filtr je urený pro urychlení odstraování vir. Používejte ho v zim, když je suchý vzduch a viry se snadno množí. Výmna a uskladnní (strana 9) Úinnost ištní vzduchu zstává stejná bez ohledu na to, jestli biofiltr pipevníte. Pední panel Pohled shora Instalace jednotky musí splovat následující odstupy a zpsob umístní, aby byl zaruený výkon jednotky. (Jestližesejednotkabudeinstalovatnastl) Úchytka Stisknutím tlaítka znovu jednotku zastavíte. Automatickyupravujeprtokvzduchunarežim LL(Tichý), L (Nízký), M(Stední), H(Vysoký)podletoho,jakmocbude vzduch zneištný. Pokaždé, když stisknete tlaítko, se režim prtoku vzduchu pepne podle toho, jak je uvedeno níže. Tímto zpsobem máte možnost volit požadovaný prtok. LL (Tichý) L (Nízký) M (Stední) H (Vysoký) Pi nastavení LL (Tichý) je prtok vzduchu velice pomalý a hodí se zejména v dob spánku. Velký prtok vzduchu rychle odstraní ze vzduchu jakékoliv zneištní. Tento zpsob je vhodný používat tehdy, když uklízíte. Prtok vzduchu se každých 5 minut pepne mezi režimem M (Stední) a L (Nízký), ímž se pyly zachytí dív, než klesnou na podlahu. Vytváí záporné ionty. Pokaždé, když stisknete tlaítko, se nastavení asového spínae pepne podle toho, jak je uvedeno níže. Zbývající as bude svítit na "indikátoru nastavení asového spínae pro VYPNUTÍ" Pokud budete zaízení provozovat mimo rozsah podmínek, které jsou uvedené níže, mže dojít k funkní poruše. Vnit ní teplota 0-32 C Vnitní vlhkost 80% nebo nižší 1 (1 hodina) 2 (2 hodiny) 4 (4 hodiny) (Zrušit) Jakmile nastane nastavený as, provoz se automaticky zastaví. Nastavený as mžete zmnit, jestliže stisknete tlaítko v dob, kdy je asový spína v provozu. Pokaždé, když stisknete tlaítko, se displej pepne tak, jak je uvedeno níže.

9 (Temný) (Vypnuto) (Standardní) Na OFF (vypnuto) jej nastavte pouze tehdy, když vám bude svtlo vycházející z hlavní jednotky vadit, napíklad pi spaní. Fotokatalytický provoz se zastaví souasn s tím, jak se vypne dispej, takže pokud bude vždycky vypnutý, funkce odstraování pach a antibakteriální funkce se peruší. Zablokuje možnost používání všech tlaítek na hlavní jednotce a na dálkovém ovladai krom tlaítka [LOCK] (zámek). Tímto zpsobem lze zabránit dtem, aby istiku nesprávn provozovaly. Pokud budete chtít zrušit nastavení dtské pojistky a nemáte po ruce dálkový ovlada, vytáhnte zástrku napájení ze zásuvky a pak ji zastrte zpátky a spuste provoz jednotky. Pokud nebudete mít po ruce dálkový ovlada, mžete použít tlaítko [Operation Switch / Stop] (pepínání / zastavování provozu) na hlavní jednotce a nemusíte použít dálkový ovlada. (Strana 4) I když stisknete tlaítko ON/OFF (zapnuto/vypnuto) na dálkovém ovladai ihned, jakmile jste nasadili pední panel nebo plazmový ionizátor nebo zastrili zástrku napájení do zásuvky, jednotka ješt 3 sekundy nebude pracovat. Provoz se z bezpenostních dvodzastaví, jestliže se bhem provozu pední panel oteve. Jestliže bhem provozu zpsobí blesk nebo radiový signál to, že se abnormáln zaktivuje dispej hlavní jednotky nebo že nebude možné ovládat dálkový ovlada, pak vytáhnte zástrku napájení ze zásuvky a po 3 sekundách ji zase zastrte zpátky. Když zanete jednotku istit, každý díl odmontujte podle íselného poadí. Když budete dávat jednotlivé díly zpátky na pvdoní místo, postupujte v opaném poadí. Ped tím, než zanete jednotku istit, zastavte provoz jednotky a zástrka napájení vytáhnte z elektrické zásuvky. (strana 8) Pokud bude špinavý, otete ho. (strana 9) Vyistte ho jednou za dva týdny. (strana 9) Vymte ho 1 rok po otev ení ho. Nemžeseprát. (strana 11, 12) Jestliže bude kontrolka pro ištní blikat: (strana 10) Pokud bude kontrolka pro výmnu svítit nebo bude blikat : vymte ho. (strana 15) Pokud bude špinavá, tak ji z hlavní jednotky nevytahujte, vyluxujte ji vysava em. Nemže se umývat vodou. (strana 8) Pokud bude ucpaný, vyluxujte ji vysava em. Bhem provádní údržby musíte zastavit provoz jednotky a vytáhnout zástrku napájení z elektrické zásuvky. Mohlo by dojít k zasažení elektrickým proudem nebo ke zranní. Pokud se voda dostane dovnit do jednotky, mže dojít k elektrickému šoku nebo k funknímu poškození jednotky. Vyistte veškerý prach, který blokuje vstup vzduchu pro idlo prachu/pachu. P i ištní elektrickým vysavaem použijte štrbinovou hubici. Hadrem nebo mkkou tkaninou namoenou ve vod otete pry všechnu špínu. Pokud špína nepjde odstranit, otete ji hadrem namoeným ve mírném saponátu.

10 Jednotku neoplachujte vodou. Nedotýkejte se bezpenostního spínae na zadní stran otvoru na spodní stran hlavní jednotky. Stanovená doba pro istní je jednou za každé 2 týdny Uchopte výstupky pro sundávání panelu na spodní stran jednotky, držte spodní ást panelu a vytáhnte ho nahoru. Pedfiltr sejmte tak, že ho budete táhnout ven smrem dopedu, a souasn budete držet úchytky na jeho horní stran Naped pedfiltr vyluxujte a zbavte veškerého prachu a pak jej vyistte vodou. Pokud bude velice špinavý, pak na ištní použijte mkký kartá nebo neutrální istidlo a pak jej ve stínu dkladn usušte. Pokudnapedfiltruz stanounjakékapky,mže kontrolkapro ištní blikat. Zaháknte spodní ást pedfiltru za spodní úchytky (2 místa) plazmového ionizátoru a pak ho zasute do pravých a levých úchytek (4 místa). Zaháknte úchytky (3 místa) na horní stran pedního panelu do drážek na hlavní jednotce a pak panel zaklapnte. Panel bezpen zaklapnte. Pokud panel peliv nepipevníte, mže to zpsobit aktivaci bezpenostního spínae a vypnutí jednotky.

11 Pedfiltr nesušte na míst, které bude pímo vystavené slunci. Pedfiltr neist te vodou teplejší než 50 C. Pedfiltr nespalujte v ohni. Mže dojít ke zmn barvy nebo k deformaci a jednotka mže být nepoužitelná. 1) Sejmte použitý harmonikov skládaný filtr Sejmteharmonikov skládaný filtr ze zabezpeovací pásky na spodní stran dezodorizaní katalytické jednotky a pak jej vyháknte úchytky (3 místanahoea2místa dole). iz obrázek nalevo) iz obrázek nalevo) Použitý bio-filtr vyjmte z úchytek (2 místa) na horní stran plazmového ionizátoru Zaháknte otvory (2 místa) nového bio-filtru za úchytky (2 místa) na horní stran plazmového ionizátoru iz obrázek nalevo) iz obrázek nalevo) Pokud budete chtít vymnit bio-filtr, kontaktujte svého dealera. Životnost bio-filtru je asi 1 rok po otevení. Pokud bio-filtr nebudete delší dobu používat, uskladnte ho tak, aby nebyl vystavený pímému slunci, a neotevírejte ho. 2) Vytáhnte ven nový harmonikov skládaný filtr (1 kus) a pak jej pipevnte k dezodorizaní katalytické jednotce. Zaháknte za úchytky na horní a spodní stran, pak jej zaháknte na levé a pravé stran a potom ho zajistte páskou 3) Otvory na harmonikov skládaném filtr nasate na 3 horní úchytky dezodorizaní katalytické jednotky Strana se temi otvory pijde nahoru Bílou stranu filtru musíte mít smrem k sob 4) Zaháknte otvory harmonikov skládaného filtru za spodní úchytky (2 místa) 5) Harmonikov skládaný filtr zasute do pravé a levé úchytky (Harmonikov skládaný filtr vymte, když na dipleji hlavní jednotky bude svítit nebo blikat " kontrolka pro vým nu"). 6) Harmonikov skládaný filtr zajistte páskou Svítí Uchopte držák, pitáhnte smrem k sob a vysute ho ze dvou úchytek na jeho horní stran Pomocí tenkého pedmtu se špikou stisknte tlaítko, ímž zrušíte indikaci požadavku na výmnu filtru. (Uslyšíte pípnutí).

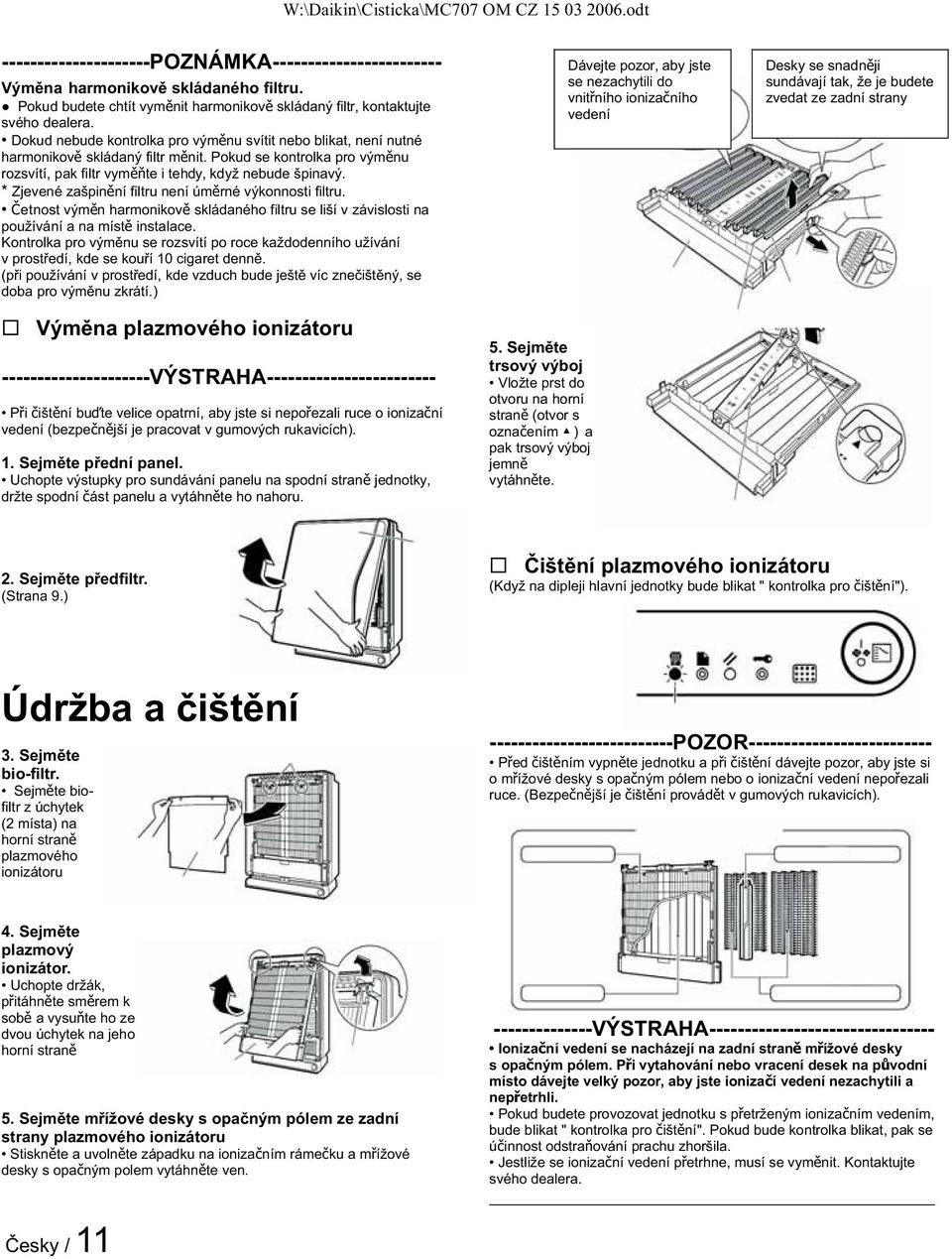

12 Pokud budete chtít vymnit harmonikov skládaný filtr, kontaktujte svého dealera. Dokud nebude kontrolka pro výmnu svítit nebo blikat, není nutné harmonikov skládaný filtr mnit. Pokud se kontrolka pro výmnu rozsvítí, pak filtr vymte i tehdy, když nebude špinavý. Zjevené zašpinní filtru není úmrné výkonnosti filtru. etnost výmn harmonikov skládaného filtru se liší v závislosti na používání a na míst instalace. P i ištní bute velice opatrní, aby jste si nepoezali ruce o ionizaní vedení (bezpenjší je pracovat v gumových rukavicích). Uchopte výstupky pro sundávání panelu na spodní stran jednotky, držte spodní ást panelu a vytáhnte ho nahoru. Vložteprstdo otvoru na horní stran (otvor s oznaením ) a pak trsový výboj jemn vytáhnte. Dávejte pozor, aby jste se nezachytili do vnitního ionizaního vedení Desky se snadn ji sundávají tak, že je budete zvedat ze zadní strany (Strana 9.) (Když na dipleji hlavní jednotky bude blikat " kontrolka pro išt ní"). Sejmte biofiltr z úchytek (2 místa) na horní stran plazmového ionizátoru Ped ištním vypnte jednotku a pi ištní dávejte pozor, aby jste si o mížové desky s opaným pólem nebo o ionizaní vedení nepoezali ruce. (Bezpenjší je ištní provádt v gumových rukavicích). Uchopte držák, pitáhn tesmremk sob a vysute ho ze dvou úchytek na jeho horní stran Stisknte a uvolnte západku na ionizaním rámeku a mížové desky s opaným polem vytáhnte ven. Ionizaní vedení se nacházejí na zadní stran mížové desky s opaným pólem. Pi vytahování nebo vracení desek na pvodní místo dávejte velký pozor, aby jste ionizaí vedení nezachytili a nepetrhli. Pokud budete provozovat jednotku s petrženým ionizaním vedením, bude blikat " kontrolka pro išt ní". Pokud bude kontrolka blikat, pak se úinnost odstraování prachu zhoršila. Jestliže se ionizaní vedení petrhne, musí se vymnit. Kontaktujte svého dealera.

13

14 P i ištní dávejte pozor, aby jste si o mížové desky s opaným pólem nebo o ionizaní vedení nepoezali ruce. (Bezpenjší je ištní provádt v gumových rukavicích). Dávejte velký pozor, aby jste nenatrhli nebo nepetrhli ionizaí vedení. 3) Ionizaní rámeek Vyistte prysky i nou ást mkkým hadrem. K odstranní špíny ze špatn pístupných míst, kam se prstem nedostanete, použijte vatovou šttiku Dávejte pozor, aby jste p i ištní nezanechali vlákna tkaniny. Mohlo by dojít k poruše. 1) Ionizaní vedení (8 kus ) Vyistte ionizaní vedení a vnjší prysky i nou ást mkkým hadrem. 2) Trsový výboj Vyistte vnitní prysky i nou ást mkkým hadrem. (Postup, jak se má vyjímat ven, najdete na stran 11) * K odstranní špíny ze špatn pístupných míst použijte vatovou šttiku *1 Otete pouze prysky i nou ást *2 Nedotýkejte se výbojové jehly. Pokud by se ohnula, sníží se tím dezodorizaní výkon. Jestliže se ionizaní vedení petrhne, musí se vymnit. Kontaktujte svého dealera.

15 1) Zaháknte desku s opaným pólem pevn do úchytek (2 místa uprosted) plazmového ionizátoru. 1) Vložte spodní stranu trsového výboje do ionizaního rámeku. 2) Pipevnte desku s opaným pólem a souasn stisknte a uvolnte západky (jedna na boní stran ) plazmového ionizátoru 2) Vložte horní stranu trsového výboje. 3) Napevno zasute, až uslyšíte klapnutí. 3) Ujistte se, že je pevn pipevnný. 4) Pipevnte druhý díl desky s opaným pólem.

16 Jednotku z hlavní jednotky nevytahujte a prach vyluxujte vysavaem. (Nemže se umývat vodou). Zobrazení prtoku vzduchu Spouštní/zastavování provozu Citlivost idla prachu se liší v závislosti na velikosti mísnosti, na umístní instalace a na typu zneištní. Pokud vám citlivost idla prachu nebude vyhovovat, zmte ji. Pijíma pijme píkaz a pípne. Jedna z kontrolek L (Nízký), M (Standard) nebo H (Vysoké) bude blikat po dobu 5 sekund, pak se kontrolka rozsvítí podle aktuáln nastavené citlivosti. Nastavení se pepne pokaždé, když stisknete tlaítko. Nastavení se zobrazuje na indikátoru režimu prtoku vzduchu. Zobrazení prtoku vzduchu L (Nízký) M(Standard) H(Vysoký) Citlivost idla prachu Vysoká (zobrazení idla se snadno zobrazuje) Normální (nastavení pi dodání jednotky) Nízká (zobrazení idla se zaíná obtížn zobrazovat) Pijíma pijme píkaz a pípne. Kontrolka nastavení bude blikat. Tímto zpsobem se nastavení dokoní. Pokud postup podle bodu 4. neprovedete, jednotka se nevrátí do normálního provozního režimu. Pokud postup podle bodu 4. provedete, v prbhu nastavování, nastavení nebude správné. Pokud nastavíte citlivost jako píliš vysokou, pak se kontrolka idla bude obtížn zhasínat. Pokud budete potebovat vymnit harmonikov skládaný filtr nebo bio-filtr, kontaktujte svého dealera. Název dílu harmonikov skládaný filtr (7 kus ) bio-filtr (1 kus) íslo dílu KAC972A4E KAF972A4E Pokud budete jednotku používat s nevyištnými díly, pak: nemžete oekávat úinné ištní vzduchu nemžete oekávat úinnou dezodorizaci mže docházet k výskytu rzných pach
