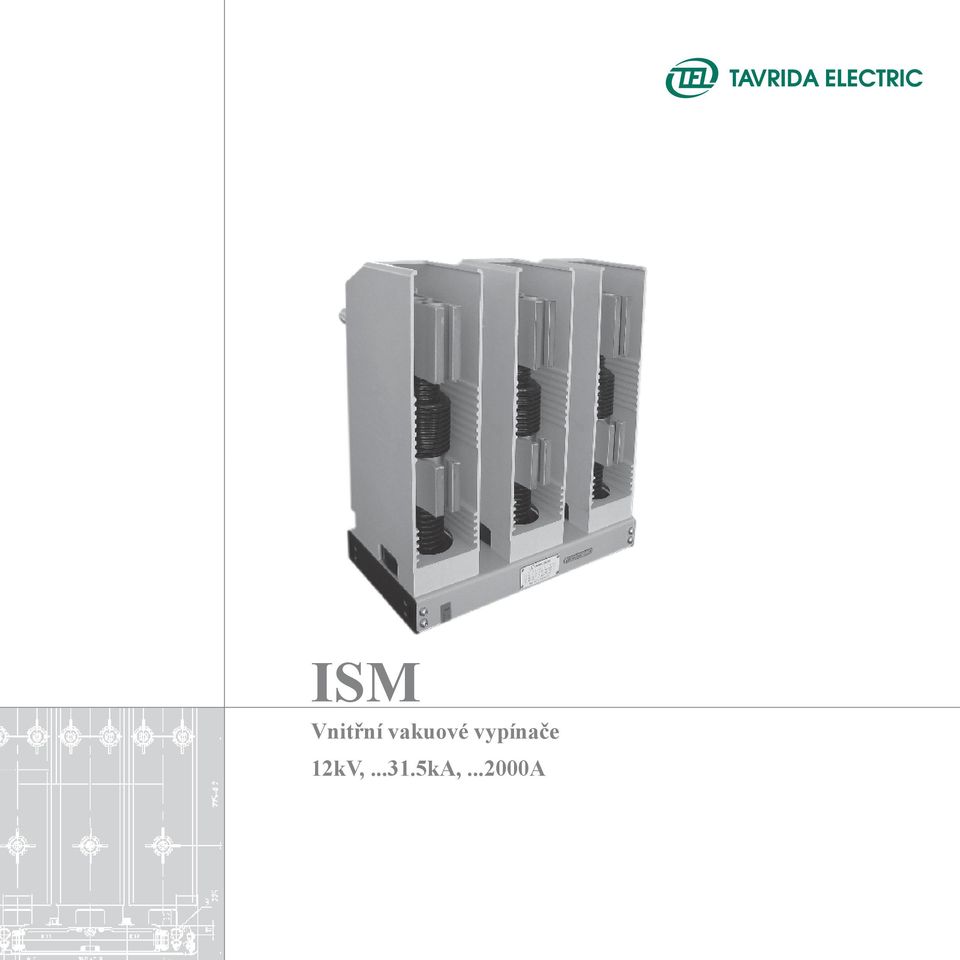

1 ISM Vnitřní vakuové vypínače 12kV, kA, A

2 Vnitřní vakuový vypínač (ISM) Podpěrný izolátor 2. Horní výkonová svorka 3. Spodní výkonová svorka 4. Pohyblivý kontakt s těsnící manžetou 5. Ovládací izolátor 6. Kotva elektromagnetu 7. Cívka elektromagnetu 8. Rozpínací pružina 9. Synchronizační tyč 10. Pomocné kontakty 11. Zabezpečovací tyč 12. Polohová indikace sepnutí 13. Nosná konstrukce 14. Upevňovací body Řídící modul (CM) Montážní otvory 2. LED indikace 3. Svorky

3 Unikátní výhody Vysoká použitelnost a spolehlivost Kompaktní a flexibilní Minimální cena investice

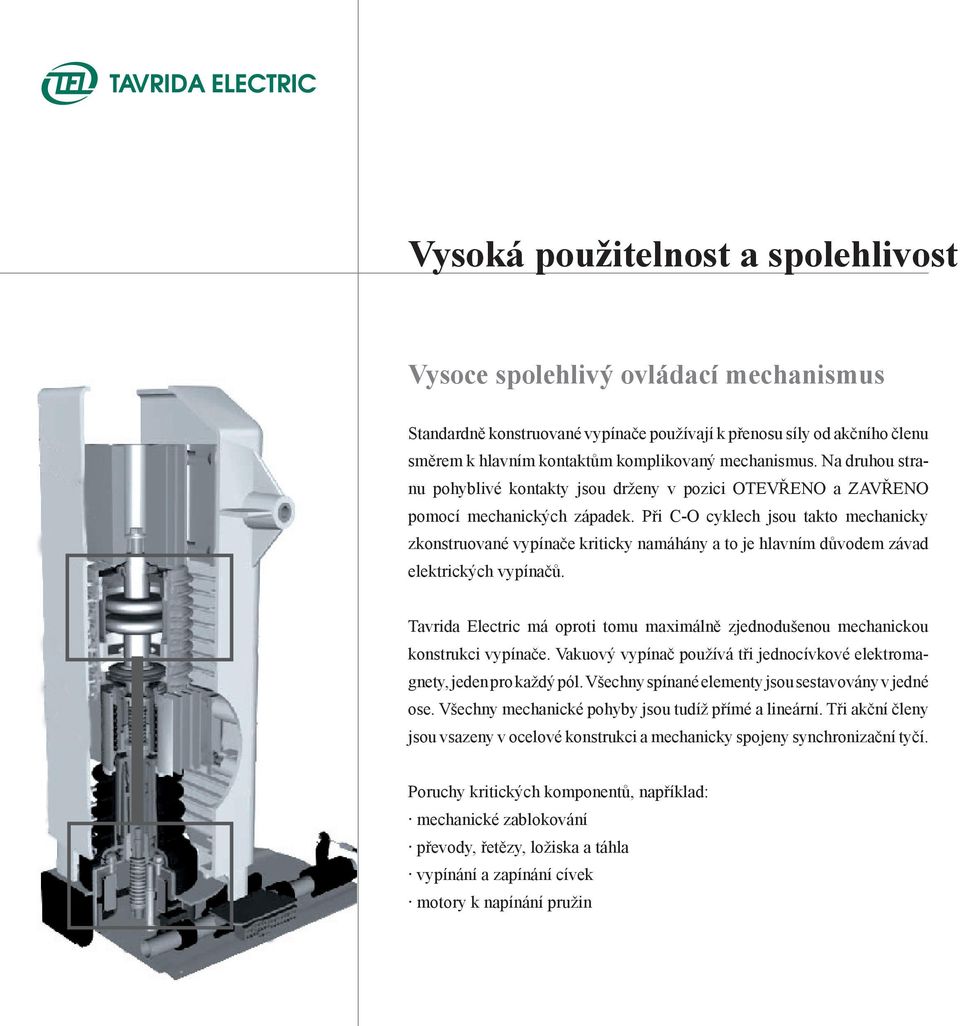

4 Vysoká použitelnost a spolehlivost Vysoce spolehlivý ovládací mechanismus Standardně konstruované vypínače používají k přenosu síly od akčního členu směrem k hlavním kontaktům komplikovaný mechanismus. Na druhou stranu pohyblivé kontakty jsou drženy v pozici OTEVŘENO a ZAVŘENO pomocí mechanických západek. Při C-O cyklech jsou takto mechanicky zkonstruované vypínače kriticky namáhány a to je hlavním důvodem závad elektrických vypínačů. Tavrida Electric má oproti tomu maximálně zjednodušenou mechanickou konstrukci vypínače. Vakuový vypínač používá tři jednocívkové elektromagnety, jeden pro každý pól. Všechny spínané elementy jsou sestavovány v jedné ose. Všechny mechanické pohyby jsou tudíž přímé a lineární. Tři akční členy jsou vsazeny v ocelové konstrukci a mechanicky spojeny synchronizační tyčí. Poruchy kritických komponentů, například: mechanické zablokování převody, řetězy, ložiska a táhla vypínání a zapínání cívek motory k napínání pružin

5 Nová zabezpečovací filozofie VCB obvykle nabízí pro mechanické blokování rozhraní, které se aktivuje při každé spínací operaci. Výsledkem toho: - mechanické části musí být navrženy tak, aby odolaly extrémnímu zrychlení v průběhu spínacích operací, - spolehlivost připojeného mechanického blokování může ovlivňovat výkon vakuového vypínače. Zabezpečovací tyč v odemčené poloze. ISM je vypnuté. ISM operace nové generace Tavrida Electric nejsou spojené s řízením vakuového vypínače. Při rotaci zabezpečovací tyče do 90 kotva elektromagnetu je mechanicky zamčená ve vypnuté poloze. Cívky akčního členu jsou navíc odpojené mikrospínačem. Zabezpečovací tyč v odemčené poloze. ISM je zapnuté. Výhody jsou: - počet spínacích operací celého systému není omezený mechanickou životností spojeného blokovacího mechanismu, - spolehlivost rozvaděče je výrazně zvýšená. Zabezpečovací tyč v zamčené poloze. ISM je vypnuté.

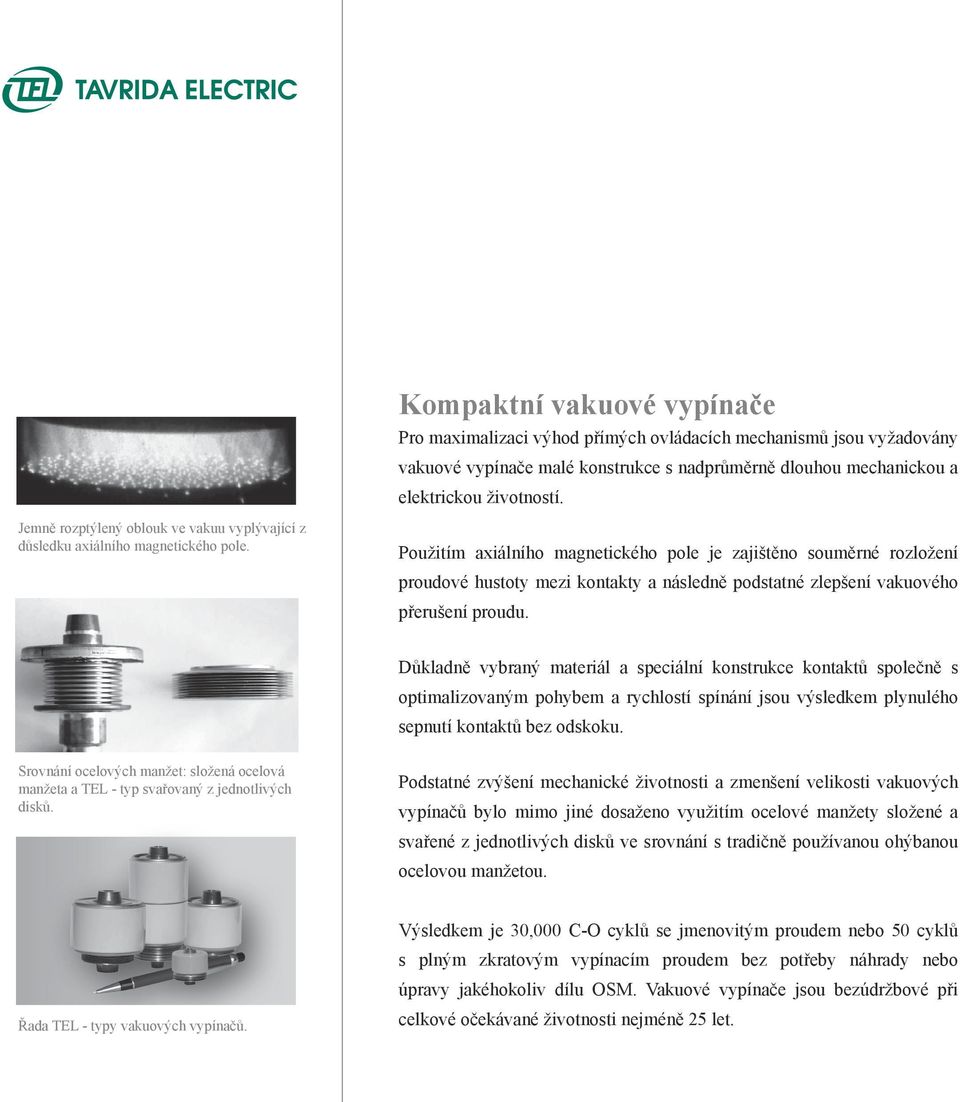

6 Kompaktní vakuové vypínače Pro maximalizaci výhod přímých ovládacích mechanismů jsou vyžadovány vakuové vypínače malé konstrukce s nadprůměrně dlouhou mechanickou a elektrickou životností. Jemně rozptýlený oblouk ve vakuu vyplývající z důsledku axiálního magnetického pole. Použitím axiálního magnetického pole je zajištěno souměrné rozložení proudové hustoty mezi kontakty a následně podstatné zlepšení vakuového přerušení proudu. Důkladně vybraný materiál a speciální konstrukce kontaktů společně s optimalizovaným pohybem a rychlostí spínání jsou výsledkem plynulého sepnutí kontaktů bez odskoku. Srovnání ocelových manžet: složená ocelová manžeta a TEL - typ svařovaný z jednotlivých disků. Podstatné zvýšení mechanické životnosti a zmenšení velikosti vakuových vypínačů bylo mimo jiné dosaženo využitím ocelové manžety složené a svařené z jednotlivých disků ve srovnání s tradičně používanou ohýbanou ocelovou manžetou. Řada TEL - typy vakuových vypínačů. Výsledkem je 30,000 C-O cyklů se jmenovitým proudem nebo 50 cyklů s plným zkratovým vypínacím proudem bez potřeby náhrady nebo úpravy jakéhokoliv dílu OSM. Vakuové vypínače jsou bezúdržbové při celkové očekávané životnosti nejméně 25 let.

7 Trvalý dohled Standardně používané výkonové vypínače neposkytují žádnou formu dohledu nebo poskytují pouze částečný dohled. To je důsledkem provádění pravidelných inspekcí a údržby, které jsou nutné pro zajištění spolehlivosti během provozního nasazení. Vakuové vypínače firmy Tavrida jsou konstruované z minimalizovaných komponentů. Základní součástí vakuových vypínačů pro sledování stavu je jejich trvalý dohled. Pokud by byla zjištěna porucha vakuového vypínače, chybový signál je generován řídícím modulem. Výhodou trvalého dohledu je možnost opravy poruchy ještě před tím, než by byl proveden pokus s neúspěšným sepnutím v kritický okamžik. Tyto zásadní dosažené výhody vakuových vypínačů společnosti Tavrida způsobují vysokou dostupnost sítě elektrického napájení. Zároveň jsou zásadně sníženy náklady na plánovanou údržbu. Dry contact "close " Dry contact "trip" Power Supply Malfunction Ready Actuator coil Auxiliary switch

8 Kompaktní a Flexibilní Kompaktní Vnitřní spínací moduly ISM jsou zkonstruovány s ohledem na maximální kompaktnost a minimální váhu, které lze na trhu zakoupit. Použitím těchto modulů lze konstruovat spínací pole, která jsou velmi malá a kompaktní. Kompaktní instalace s ISM. Flexibilní ISM jsou konstruovány pro spolehlivé spínání při montáži v poloze vertikální, horizontální nebo dnem vzhůru. Vertikální poloha instalace ISM. Uvedené typy polohy montáže a flexibilní propojení mezi řídícím modulem a spínacím modulem lze použít při jakékoliv aplikaci.

9 Minimální pořizovací náklady Jedno z mnoha kritérií, které jsou sledovány při nákupu nového zařízení, jsou provozní náklady (Life Cycle Cost - LCC). LCC studie měří dopady na systém nebo na plán dlouhodobých rozpočtů a provozních kolizí. Studie zkoumají faktory jako např. pořizovací cenu výrobku, náklady na údržbu, náklady při poruše a konstrukční parametry. Ve chvíli kdy nakupujete takovéto zařízení, rozhodujete se také o celkové ceně provozních nákladů během životního cyklu! Cena provozních nákladů Díky velkému množství spínacích operací vypínače zůstává ISM v provozu déle než jakýkoliv jiný standardní vypínač. Kompaktní a lehké konstrukční provedení poskytuje další úspory v pořizovacích nákladech na zařízení a při dopravě. Vysoká dostupnost snižuje prostoje na minimum. Zařízení je bezúdržbové, čímž jsou celkové náklady podstatně sníženy. Cena životnosti C-O Cycle ISM Cena výrobku Srovnávací test výrobku Výrobek + cena na údržbu

10 Pracovní cykly I t V otevřeném stavu jsou kontakty vakuového vypínače drženy vypínací pružinou. Vypínací pružina je umístěna v monostabilním magnetickém akčním členu. K sepnutí kontaktů vakuového vypínače slouží pulsní proud, který je dodán ze spínacích kondenzátorů v řídícím modulu a který je přiveden přímo na cívku aktuátoru. ISM v otevřeném stavu I t Proud procházející cívkou vytváří magnetický tok v mezeře mezi jádrem magnetického obvodu a kotvou akčního členu. Vzrůstající proud procházející cívkou zvyšuje magnetický tok a elektromagnetickou přitažlivost mezi jádrem a kotvou. To má za následek překročení síly tvořené otevírací pružinou. Kotva magnetického obvodu, izolátorová spojka a pohyblivé kontakty jsou v pohybu. ISM v otevřeném stavu - cívka magnetického akuátoru začíná být buzena. Jakmile se kotva přiblíží k horní straně magnetického jádra, vzduchová mezera se zmenšuje a následkem toho se magnetická síla zvětšuje.tato vzrůstající síla způsobí zrychlení kotvy a zároveň pohyblivých kontaktů na rychlost1m/s. Tato rychlost zaručuje optimální sepnutí kontaktů bez odskoku a snižuje pravděpodobnost výboje ve vakuu ještě před sepnutím kontaktů.

11 Pokud jsou silové kontakty sepnuty, pohyblivé kontakty jsou v klidovém stavu, ale kotva je neustále tlačena zpět silou, která je tvořena stlačením kontaktní pružiny. V konečné poloze je kotva držena silou saturovaného permeabilního materiálu jádra. Saturace feromagnetického materilu jádra je dostatečně silná, vytváří dostatečný magnetický tok, který je schopen držet kotvu v sepnutém stavu, i když proud procházející cívkou byl již vypnut. I t V zavřeném stavu jsou kontakty vakuového vypínače drženy silou magnetického akčního členu. Intenzivním testováním se ukázalo, že reziduální tok prstencového magnetu je dostatečný k tomu, aby držel akční člen zavřený dokonce při vibracích i podmíněných nárazech. Pro otevření vakuového vypínače je potřeba malého proudu s obrácenou polaritou z řídícího modulu, který prochází cívkou ms. Tento proud částečně odmagnetizuje prstencový magnet a zredukuje magnetickou přídržnou sílu v kotvě. Obrácené síly stlačené rozpínací pružiny a kontaktní přítlačné pružiny působí na kotvu a uvolní tím pohyblivý kontakt a značně urychlí zajištění přerušení vysokého vypínacího výkonu. ISM může být také otevřen manuálně. Když se otočí synchronizační tyčí, síla extrémních magnetických přídržných sil prstencového magnetu působí na kotvu, která se následně začíná pohybovat. Jak se zvyšuje vzduchová mezera, otevírací pružina a kontaktní přídržná pružina překoná magnetickou přídržnou sílu a vakuový vypínač se otevírá. ISM v zavřeném stavu I ISM v zavřeném stavu - magnetický akční člen vybuzený a připravený pro otevření t

12 Náš závazek Vám Ekologicky šetrné Tavrida Electric vyrábí venkovní vypínače z ekologicky přijatelných materiálů. Pro jejich likvidaci nejsou požadovány žádné zvláštní postupy. Standardy kvality ISO Tavrida Electric má všechny výrobní zařízení certifikované podle norem (DIN EN) ISO 9001 : Od počátku prvního výrobního procesu až k závěrečné zkoušce jsou všechny technické údaje výrobků zaznamenávány do databáze. Všechny vypínače společnosti Tavrida Electric jsou testovány v souladu s výše uvedenými normami a dále dle následovného: 1,000 C-O operací, izolační pevnost hlavních obvodů a pomocných obvodů při jmenovité frekvenci, zapínací a vypínací čas a odpor hlavního obvodu. Prodloužená záruční doba Tavrida Electric poskytuje dle smluvních podmínek záruční dobu 3 roky. Protokol o typové zkoušce

13 Produktová řada Tavrida Electric poskytuje různé typy vakuových vypínačů. Řada zahrnuje třífázové vakuové vypínače s variantami elektrických charakteristik, středové rozteče přípojnic a primárních připojení. Každá série je specifikovaná maximální dostupnou elektrickou chrakteristikou a číslem pro jeho specifickou konstrukci provedení. Například: ISM/TEL 12-31,5/ odkazuje na sérii vakuového vypínače typ ISM, který je na 12kV s jmenovitými hodnotami maximálně 31,5kA a 2000A, rozteč přípojnice 210 mm. Kompletní přehled všech dostupných konstrukcí můžete nalézt v sekci Dotaz & Informace objednávky na konci této brožury. ISM/TEL /2000

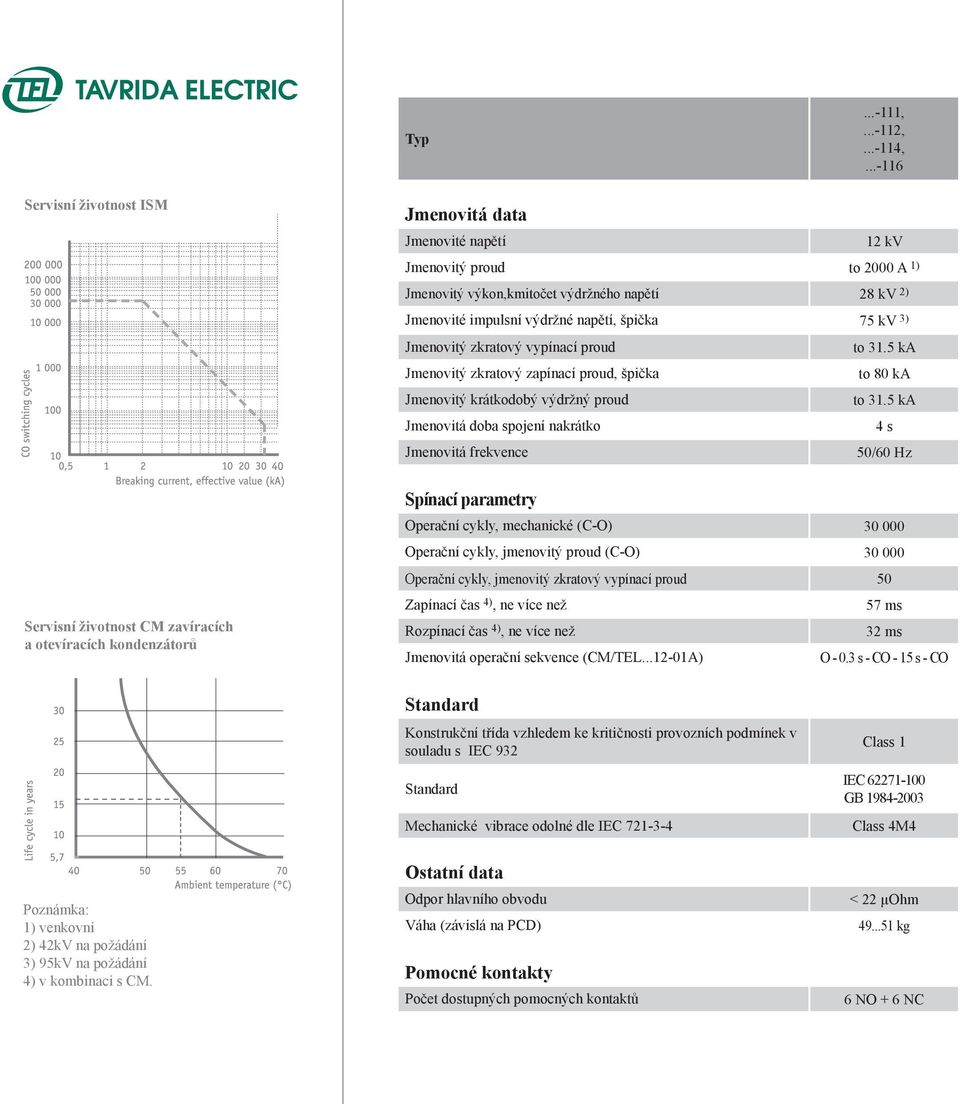

14 Typ , , , Servisní životnost ISM Servisní životnost CM zavíracích a otevíracích kondenzátorů Jmenovitá data Jmenovité napětí 12 kv Jmenovitý proud to 2000 A 1) Jmenovitý výkon,kmitočet výdržného napětí 28 kv 2) Jmenovité impulsní výdržné napětí, špička 75 kv 3) Jmenovitý zkratový vypínací proud to 31.5 ka Jmenovitý zkratový zapínací proud, špička to 80 ka Jmenovitý krátkodobý výdržný proud to 31.5 ka Jmenovitá doba spojení nakrátko 4 s Jmenovitá frekvence 50/60 Hz Spínací parametry Operační cykly, mechanické (C-O) Operační cykly, jmenovitý proud (C-O) Operační cykly, jmenovitý zkratový vypínací proud 50 Zapínací čas 4), ne více než 57 ms Rozpínací čas 4), ne více než 32 ms Jmenovitá operační sekvence (CM/TEL A) O s - CO - 15 s - CO Standard Konstrukční třída vzhledem ke kritičnosti provozních podmínek v souladu s IEC 932 Standard Mechanické vibrace odolné dle IEC Class 1 IEC GB Class 4M4 Poznámka: 1) venkovní 2) 42kV na požádání 3) 95kV na požádání 4) v kombinaci s CM. Ostatní data Odpor hlavního obvodu Váha (závislá na PCD) Pomocné kontakty Počet dostupných pomocných kontaktů < 22 µohm kg 6 NO + 6 NC

15 Dotaz & Informace objednávky Vakuový výkonový vypínač (ISM) Typ Jmenovité napětí Jmenovitý zkratový vypínací proud Jmenovitý proud Provedení Vnitřní spínací modul kv ka A p=150 mm p=180mm p=210 mm p=275 mm ISM/TEL Příklad: Kompletní popis ISM/TEL 12-25/ pro ISM/TEL 12 kv, 25 ka, 2000 A se střední roztečí přípojnic 210 mm. Řídící modul (CM) Typ Jmenovité napájecí napětí Typová řada Řídící modul CM/TEL 24/60 V DC A 100/220 V AC/DC A Příklad: Kompletní popis CM/TEL 100/ A pro CM/TEL 100/220 V AC/DC, typová řada A.
