1 C-J < & ČESKOSLOVENSKÁ SOCIALISTICKÁ R E P U B L I K A ( 10 ) POPIS K AUTORSKÉMU VYNÁLEZU OSVĚDČENÍ 00 <B1) v/ (61) (23) Výstavní priorita (22) Přihlášeno (21) PV (51) Int. Cl. r A 61 B 6/00 ÚŘAD PRO VYNÁLEZY A OBJEVY (40) Zveřejněno (45) Vydáno (75) Autor vynálezu KOHOUTEK VÍCLAV ing., ŘÍČANY U PRAHY * ' Clona telaterapeutických ozařovacích zařízení 1 Vynález se týká clony teleterapeutických ozařovacích zařízení pro plynulé naatavování čtvercových a obdélníkových ozařovacích polí vymezením ozařovácího svazku. Pomocí clony teleterapeutických ozařovacích zařízení se nastavují velikosti ozařovacích polí čtvercových nebo obdélníkových tvarů. Velikost polí se zpravidla nastavuje dvěma páry kolimafiních bloků nebo jiným systémem v rozsahu od minimální až po maximální velikost pole po zvolených stupních výhovu jících požadavku obvyklých tvarů a velikosti. Velikost pole je na cloně obvykle znázorněna stupnicí, která se vztahuje vždy k určité vzdálenosti zářiče od pokožky pacienta. lyto vzdálenosti jsou zvoleny a při léčbě se dodržují právě tak, jako obvyklé velikosti ozařovacích polí. Clony současných konstrukcí zpravidla sestávají ze dvou párů kolimačních blfcků, které se do sebe vzájemně zasunují bu3 po drahách rovinných, nebo po drahách tvaru kruhového se středem v prostoru zdroje. Protilehlé čelní plochy kolimačních bloků, tak zvané kolimační stěny, omezují užitečný svazek léčebných paprsků a tím, že se vzájemně k sobě přibližuji nebo vzdalují, vymezuji jeho tvar i plošnou velikost svazku promítaného na léčebnou tkáň, tak zvané ozařovaci pole. Nevýhodou kolimačních bloků, posunujících se po drahách rovinných, je to, 2e kolimační stěny nemohou být vytvořeny tak, aby vždy sledovaly roviny povrchových

, ŘÍČANY U PRAHY * ' Clona telaterapeutických ozařovacích zařízení 1 Vynález se týká clony teleterapeutických ozařovacích zařízení pro plynulé naatavování čtvercových a obdélníkových ozařovacích polí

2 2 paprsků svazku při různých otevřeních od minimální až po maximální hodnoty, takže vymezení svazků je nedokonalé. ' Nevýhodou kolimačních bloků posunujících se po drahách kruhových je to, že sice jejich kolimační BtSny sleduji přesně roviny povrchových paprsků svazku při každém úhlu otevřeni clony, avšak konstrukční řesení clony je náročné jak na provedeni, tak i na prostor ovládáni, takže clona vychází složité a velká. Požadavkem na clony teleterapeutických ozařovacích zařízeni je kromě dokonalého vymezeni svazku i jejich malý rozměr. K dosažení malého rozměru je třeba uložit stlnicl bloky co nejblíže ke zdroji.tomu brání naklápěcl mechanizmy bloků. Provede-li se ovládání bloků z výstupní strany clony, je sice možné bloky umístit blízko ke zdroji, avšak rozměr clony je na výstupní straně velký pro ovládací a naklápěcí mechanizmus, což znemožňuje terapii v obtížněji přístupných partiích. Pro jmenované nedostatky se mnohdy voli clona s bloky, které se posunuji po drahách rovinných, přestože je nedokonalá. Uvedené nedostatky známých řešení odstraňuje clona teleterapeutických ozařovucích zařízení podle vynálezu, jehož podstata spočívá v tom, že stínící bloky clony jsou pevně spojeny s válcovými segmenty, kluzně uloženými v tělese clony a opatřenými vnitřními ozubeními, do nichž zasahují ozubená kola hřídelů, které jseu přeo Šnekové převody spojeny s hnacím hřídelem. ftešení podle vynálezu je jednoduché a prostorově nenáročné, jak vyplývá z dále uvedeného popisu a přiložených výkresů příkladného provedení, kde na obr. 1 je naznačen jeden možný příklad provedení vynálezu, a to jen pár segaantů se stínícími bloky a ovládacím mechanizmem) obr. 2 znázorňuje detail uloženi segmentu sé stínícím blokem v tělese clony. Segmenty l,j) clony, z nichž každý nese jeden stínicl blok 6,12. dony, jsou kluzně uloženy v tělese 12 clony. Pohyb segmentů a tím i stínících bloků 6.13 je ovládán otáčením hnacího hřídele na kterém jsou uloženy Šnekové převody,.2» které natáčejí hřídel 2,10 s ozubenými koly,8. Segmenty jsou opatřeny vnitřním ozubením, které zapadá do ozubených kol 2,, čímž dochází k žádanému pohybu segmentů a k nim připojených stínících bloků,6,1i clony. Na hřldell»h 3.10 jsou umístěny odtlačovacl kladky 11,li, které plni funkci uloženi segmentů 1,<) a současně udržují potřebnou vůli ozubeného převodu. Clona podle vynálezu je uplatnitelná u všech ozařovaclch přístrojů, u nichž se požaduje plynulá kolimace svazku užitečného záření a dokonalé vymezeni užitečného svazku paprsků kolimačnlmi stěnami stavitelnými v párech v rovinách k sobě kolmých a symetrických. Clony lze použít pro všechny druhy zářičů s tlm, že rozměry kolimačních bloků a tlm i rozměry clony jsou závislé na druhu a energii zářiče a druhu stínícího materiálu kolimačních bloků.

konstrukční řesení clony je náročné jak na provedeni, tak i na prostor ovládáni, takže clona vychází složité a velká.

3 3 PfiSDMÍT VYNÁLEZU Clona teleterapeutických ozařovacích zařízeni pro plynulé nastavování velikostí čtvercových nebo obdélníkových polí pro vymezení ozařovacího svazku, vyznačer <i tím, že stínící bloky /6,13/ clony jsou pevně spojeny s válcovými s.egmenty /1,9/, kluzně uloženými v tělese /12/ clony a opatřenými vnitřními ozubeními, do nichž zasahují ozubená kola /8,2/ hřídelů /3,10/, které jsou přes šnekové převody /4,7/ spojeny s hnacím hřídelem /5/«2 výkresy

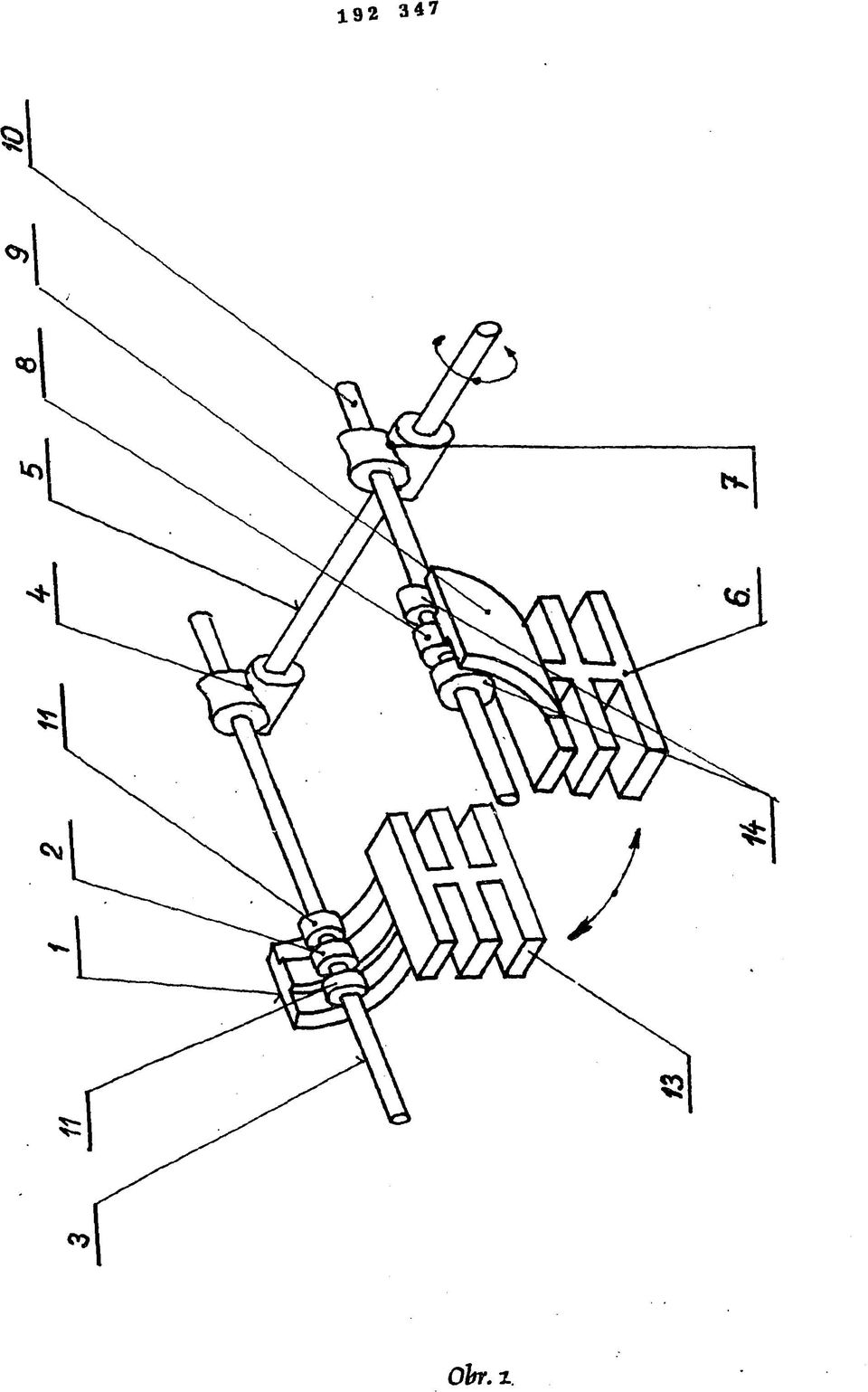

4 Obr. i

5 Obr. a.

6 Vytiskly Moravské tiskařské závody, provoz 12, Leninova 15, Olomouc
